Расчет угла уклона пандуса: документы и нормативы
В связи с актуализацией проблем инвалидов важнейшими принципами при возведении зданий жилого и социального фонда, производственных конструкций на сегодняшний день считаются следующие:
- обеспечение равной доступности к объектам различного назначения маломобильным группам населения,
- выполнение законодательных требований при строительстве объектов жилого и производственного фонда с целью успешной социализации инвалидов, их активного участия в общественной жизни,
- реализация проекта «Безбарьерная среда для людей с ограниченными возможностями здоровья»
Все строительные правила регламентируются нормативно-правовым актом «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения», который является действующей редакцией СНиП 35-01-2001. Оба названных документа могут служить отправной точкой при проектировании объектов с учетом безопасной эксплуатации их людьми, относящимися к категории «маломобильные группы населения».
Как произвести расчеты при установке пандуса
В названных нормативных актах прописаны основные нормы проектирования и строительства пандусов, в частности указан их важнейший показатель – угол наклона. Эта величина просчитана с учетом всех норм безопасного использования пандусов при передвижении инвалидов-колясочников и колясок с детьми.
Существует специальная формула, по которой нетрудно рассчитать угол наклона пандуса:
Н/L – отношение разности высот поверхностей, которые требуется соединить пандусом, к длине горизонтальной проекции наклонной части пандуса
. Это отношение не должно превышать норм, указанных в выше названных актах.
В акте «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения» прописаны следующие нормативы.- Максимальным углом наклона пандуса является угол соответствующий отношению 1/20. Это отношение, выраженное в градусах, составит 2,86°. Другой единицей измерения углов наклона пандуса, часто используемой при расчетах, являются проценты. В этом случае получается 1/20=2,86°= 5%. При этом один марш пандуса не должен превышать 8 м.
В документе отображены моменты, когда допускается отступления от данной нормы.
- На объектах временного характера при разнице высот между горизонтальными плоскостями не более 0,5 м, и длине одного марша пандуса не превышающей 6 м угол наклона составит 1/12=4,86°=8%.
- Если разность уровней между горизонтальными площадками не превышает 0,2 м, угол наклона пандуса можно делать 1/10=5,71°=10%.
В СНиП 35-01-2001нормативные показатели отличаются от вышеописанных. Максимально допустимый угол наклона пандуса равен 1/12=4,86°=8%.
Обустройство пандусов при возведении, ремонте, реконструкции изношенных конструкций и зданий различного назначения может выполняться с учетом любого из этих нормативных актов. Создание инфраструктуры без преград для людей, относящихся к категории «маломобильные группы населения» – это, то чем мы занимаемся профессионально. Мы предлагаем свои услуги всем заинтересованным лицам и организациям. Мы выполняем установку пандуса с учетом всех требований, норм безопасности, пожеланий заказчика.
Наши клиенты
Максимальный уклон пандуса для инвалидов в градусах — схемы монтажа
Главная » Лестницы » Максимальный уклон пандуса для инвалидов в градусах — схемы монтажа
Содержание
Угол наклона пандуса
должен быть в пределах
до 8 % или
| Наименование | Описание |
| СП 59.13330.2016 | Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
| ГОСТ Р 51261-2017 | Устройства опорные стационарные реабилитационные. Типы и технические требования |
| СП 136.13330.2012 | Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1) |
| СП 136.13330.2012 | Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения |
| СП 30-102-99 | содержит требования к входной площадке. |
| СП 59.13330.2012 | Актуализированная редакция СНиП 35-01-2001 |
| СП 59.13330.2012 | содержит предписания по доступности зданий и сооружений для маломобильных групп населения |
| СНиП 35-01-2001 | содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов. |
| ГОСТ Р 51261-99 | содержит технические требования к стационарным опорным устройствам. |

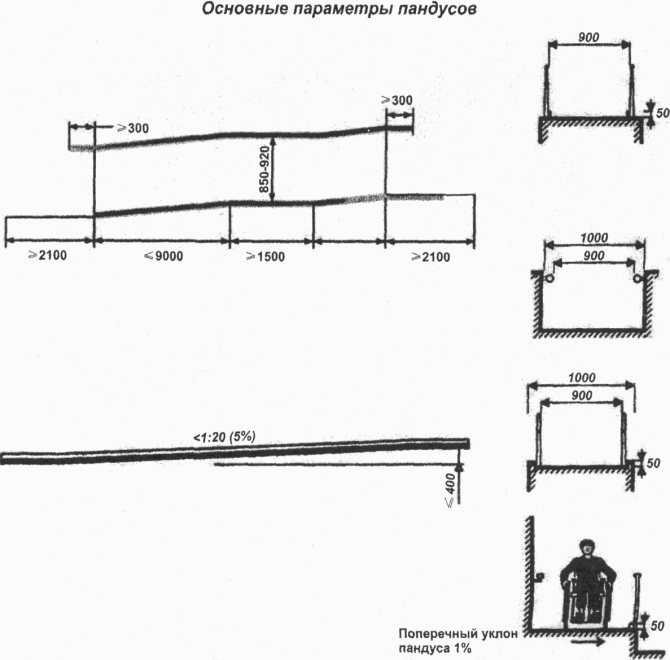

Длина одного наклонного
марша пандуса не должна
превышать 900 см
Длина всего пандуса
не должна
превышать 3600 см
Ширина пандуса при
исключительно одностороннем
движении должна быть не менее 1 м
При двустороннем движении ширина
пандуса должна быть не менее 180 см
Площадка на горизонтальном
участке пандуса при прямом
пути движения или на повороте
должна быть глубиной не менее 150 см
Максимальная высота одного
подъема (марша) пандуса
не должна превышать 80 см
Угол наклона пандуса
должен быть в пределах
до 8 % или
Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм
Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т.п.
Одна из самых распространённых ошибок при создании доступной среды это неверный уклон пандуса. К сожалению, исполнители, то есть подрядные строительные организации, которые разрабатывают проект и выполняют установку пандуса, не всегда компетентны в вопросе создания доступной среды и не знают норм и правил организации пандуса.
С помощью нашего калькулятора вы сможете проверить, соответствует ли угол наклона пандуса нормам доступности.
Инструкция:
Введите параметры пандуса: высоту — максимальную цифру, длину непрерывного марша пандуса. Параметры необходимо вводить в сантиметрах. Нажмите кнопку «рассчитать». Калькулятор выдаст результат рассчитанного угла уклона проверяемого пандуса в процентах (%). Так будут указаны рекомендации соответствует ли угол наклона проверяемого пандуса нормам доступности.
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения».
Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5%).
При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 = 10%
Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м.
При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий, и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%).
Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т.п.
В соответствии с приказом Минстроя России №750/ приказ от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий, и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».
Что обозначают цифры:
1:20 = 5% т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.

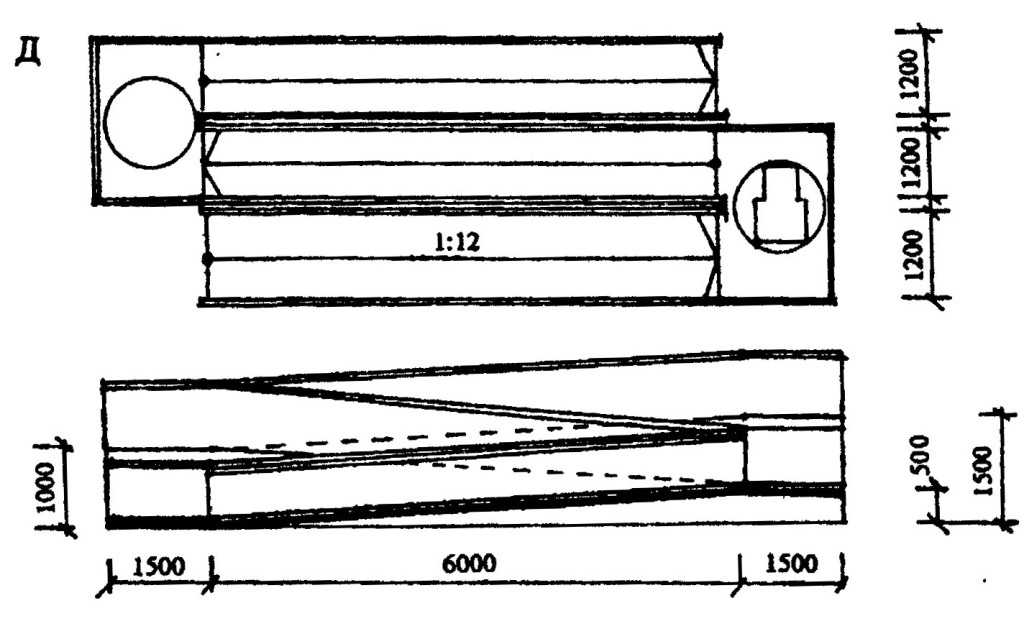

1:12 = 8% — т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
1:10 = 10% — т.е.
при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).
Как рассчитать угол наклона пандуса?
Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).
Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4 ,8 2 + 0,4 2 ) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.
Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:
| Норматив | Соотношение | Значение в % | Значение в градусах |
|---|---|---|---|
| стандартный по СП 59.13330.2012 | 1:20 | 5% | 2,86 градуса |
| для временных сооружений | 1:12 | 8% | 4,76 градуса |
| при перепаде высот до 0,2 м | 1:10 | 10% | 5,71 градуса |
Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012
В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).
Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:
Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.
Нормативы для пандусов 2018
По нормативам СП 59.13330.2016 (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:
Список документации, рекомендуемой к ознакомлению:
СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения.
ГОСТ Р 51261-2017 содержит технические требования к стационарным опорным устройствам.
СП 30-102-99 содержит требования к входной площадке.
СП 59.13330.2016 содержит предписания по доступности зданий и сооружений для маломобильных групп населения
Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.
Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства. В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.
Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:
- При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
- Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).

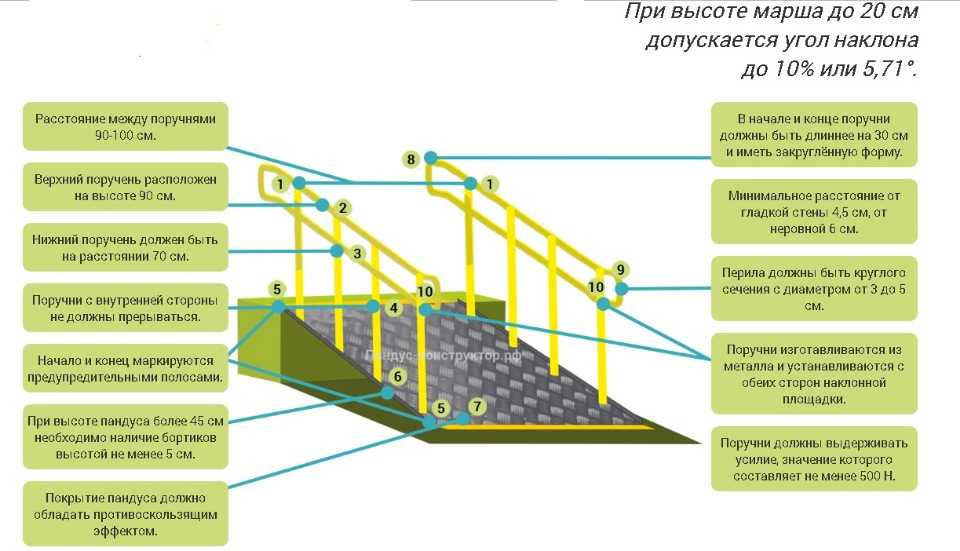

- Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать разворотную площадку или площадку отдыха.
- Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
- Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
- Поверхность пандуса должна быть нескользкой текстурой.
- Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.
Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.
Уклон пандуса для инвалидов СП 59.13330-2012
Новые правила, описываемые в СП 59.13330-2012, ужесточают требования к такого рода сооружениям.
ГОСТ 51261-99
Регламентирует в основном обустройство ограждений.
- Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
- Перила должны наличествовать с обеих сторон пандуса для инвалидов.
Приведем важнейшие правила, указанные в данных стандартах:
Нормативные документы установки пандуса
Приведем важнейшие правила, указанные в данных стандартах:
- Уклон пандуса для инвалидов должен быть не более 8%.
- Рекомендуемая ширина конструкции – 1м для одностороннего движения и 1,8м – для двустороннего.
- Ширина разворотной площадки не менее 1,5 м.
- Конструкция выше 0,5м оборудуется поручнями.
- По краям пандуса необходимо предусмотреть бортики высотой 5см.
- Максимально допустимая длина одного марша пандуса не более 9 м.

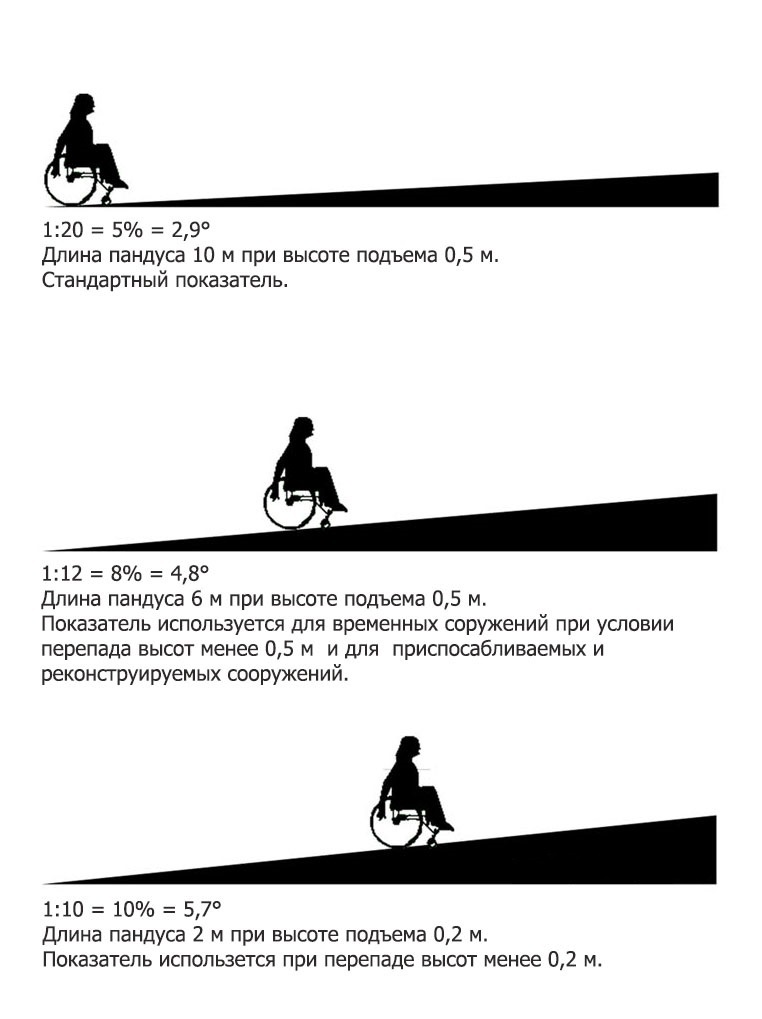

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.
Что обозначают цифры
1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.
д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.
1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.
1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.
В соответствии с п.6.2.9 при перепаде высот пола на путях движения не более 0,2 м можно увеличивать уклон пандуса до 1:10 (10%). Внутри зданий и на временных сооружениях допускается максимальный уклон пандуса 1:12 (8%) при условии, что высота одного марша пандуса не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%).
Какой должен быть уклон пандуса
Согласно п.
5.1.4 и 6.1.2 СП 59.13330.2016 наружный пандус должен иметь уклон не круче 1:20 (5%). При ограниченном участке застройки или наличии подземных коммуникаций перед входом допускается проектировать пандус с уклоном не круче 1:12 (8%) при длине марша не более 6,0 м.
В соответствии с п.6.2.9 при перепаде высот пола на путях движения не более 0,2 м можно увеличивать уклон пандуса до 1:10 (10%). Внутри зданий и на временных сооружениях допускается максимальный уклон пандуса 1:12 (8%) при условии, что высота одного марша пандуса не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%).
- обеспечение равной доступности к объектам различного назначения маломобильным группам населения,
- выполнение законодательных требований при строительстве объектов жилого и производственного фонда с целью успешной социализации инвалидов, их активного участия в общественной жизни,
- реализация проекта «Безбарьерная среда для людей с ограниченными возможностями здоровья»
Как произвести расчеты при установке пандуса
В названных нормативных актах прописаны основные нормы проектирования и строительства пандусов, в частности указан их важнейший показатель – угол наклона.
Эта величина просчитана с учетом всех норм безопасного использования пандусов при передвижении инвалидов-колясочников и колясок с детьми.
Существует специальная формула, по которой нетрудно рассчитать угол наклона пандуса:
Н/L – отношение разности высот поверхностей, которые требуется соединить пандусом, к длине горизонтальной проекции наклонной части пандуса. Это отношение не должно превышать норм, указанных в выше названных актах. В акте «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения» прописаны следующие нормативы.
- Максимальным углом наклона пандуса является угол соответствующий отношению 1/20. Это отношение, выраженное в градусах, составит 2,86°. Другой единицей измерения углов наклона пандуса, часто используемой при расчетах, являются проценты. В этом случае получается 1/20=2,86°= 5%. При этом один марш пандуса не должен превышать 8 м.
В документе отображены моменты, когда допускается отступления от данной нормы.
- На объектах временного характера при разнице высот между горизонтальными плоскостями не более 0,5 м, и длине одного марша пандуса не превышающей 6 м угол наклона составит 1/12=4,86°=8%.
- Если разность уровней между горизонтальными площадками не превышает 0,2 м, угол наклона пандуса можно делать 1/10=5,71°=10%.
В СНиП 35-01-2001нормативные показатели отличаются от вышеописанных. Максимально допустимый угол наклона пандуса равен 1/12=4,86°=8%.
Обустройство пандусов при возведении, ремонте, реконструкции изношенных конструкций и зданий различного назначения может выполняться с учетом любого из этих нормативных актов. Создание инфраструктуры без преград для людей, относящихся к категории «маломобильные группы населения» – это, то чем мы занимаемся профессионально. Мы предлагаем свои услуги всем заинтересованным лицам и организациям. Мы выполняем установку пандуса с учетом всех требований, норм безопасности, пожеланий заказчика.
Чтобы преодолеть высоту 90 сантиметров, мы будем использовать наклон 6%, что приведет к 15-метровой горизонтальной длине.
Поиск по этому блогу
Подписаться на этот блог
Подпишись на новости блога
- Получить ссылку
- Твиттер
- Электронная почта
- Другие приложения
Как рассчитать и спроектировать пандус?
- Получить ссылку
- Твиттер
- Электронная почта
- Другие приложения
Как рассчитывается уклон пандуса?
Наклон может быть выражен как процент, который является результатом соотношения между высотой, которую нужно преодолеть (h), и длиной горизонтальной плоскости (d), умноженной на 100.
Наклон, выраженный в процентах = (h / d) x 100
В качестве примера, чтобы преодолеть высоту 54 сантиметра, мы будем использовать наклон 6%, что приведет к горизонтальной плоскости 9 метров.
6 = (0,54 м / д) х 100
Чтобы преодолеть высоту 90 сантиметров, мы будем использовать наклон 6%, что приведет к 15-метровой горизонтальной длине.
6 = (0,9 м / д) х 100
В зависимости от нормативных требований, ширину зазора между поручнями принимают не менее 120 сантиметров, так как это позволяет удобно проезжать инвалидной коляске, удерживаясь за обе стороны.
При расчетах ширины пандуса важно учитывать маневрирующее пространство как человека с инвалидной коляской, так и человека с детской коляской.
Материалы, используемые для конструкции и отделки пандуса должны иметь твердую и нескользящую поверхность, которая может использоваться в сухих или влажных условиях.
Кроме того, в начале и конце пандус выходит на горизонтальную поверхность тротуара, который выделяется полоской другого цвета, по всей ширине рампы, как предупреждение для людей с ограниченной зрительной способностью. Это также подчеркивает периметр, где пандус открывается, на расстоянии не менее двух метров от прохода.
Максимальная высота одного подъема (марша) пандуса не должна превышать 80 см при уклоне не более 8% (отношение высоты подъема к горизонтальной проекции длины пандуса 1/12), что составляет около 5°.
При перепаде высот более 80 см необходимо делать промежуточные площадки, где инвалид мог бы передохнуть.Какой максимальный уклон пандуса для инвалидов-колясочников допускается делать для въезда в здание с отметки проезда или тротуара до площадки перед входной дверью в здание (наружный пандус)?
Максимальная высота одного подъема (марша) пандуса не должна превышать 80 см при уклоне не более 8% (отношение высоты подъема к горизонтальной проекции длины пандуса 1/12), что составляет около 5°. При перепаде высот более 80 см необходимо делать промежуточные площадки, где инвалид мог бы передохнуть.
(Пункт 3.29 СНиП 35-01-2001)
При небольшом перепаде высоты (до 20 см) допускается увеличивать наклон пандуса до 10% (8°).
На практике большинство переходов и лестниц оборудовано рельсами, уклон которых равен уклону самой лестницы, что обычно составляет около 30%. Для инвалида-колясочника это слишком круто – на таком уклоне он может перевернуться.
Ширина пандуса должна быть не менее 1 метра.
Площадка вначале и в конце пандуса должна быть не менее 1,5х1,5м.
Вдоль кромки пандуса следует предусмотреть бортик высотой не менее 5 см для предотвращения соскальзывания трости или ноги.

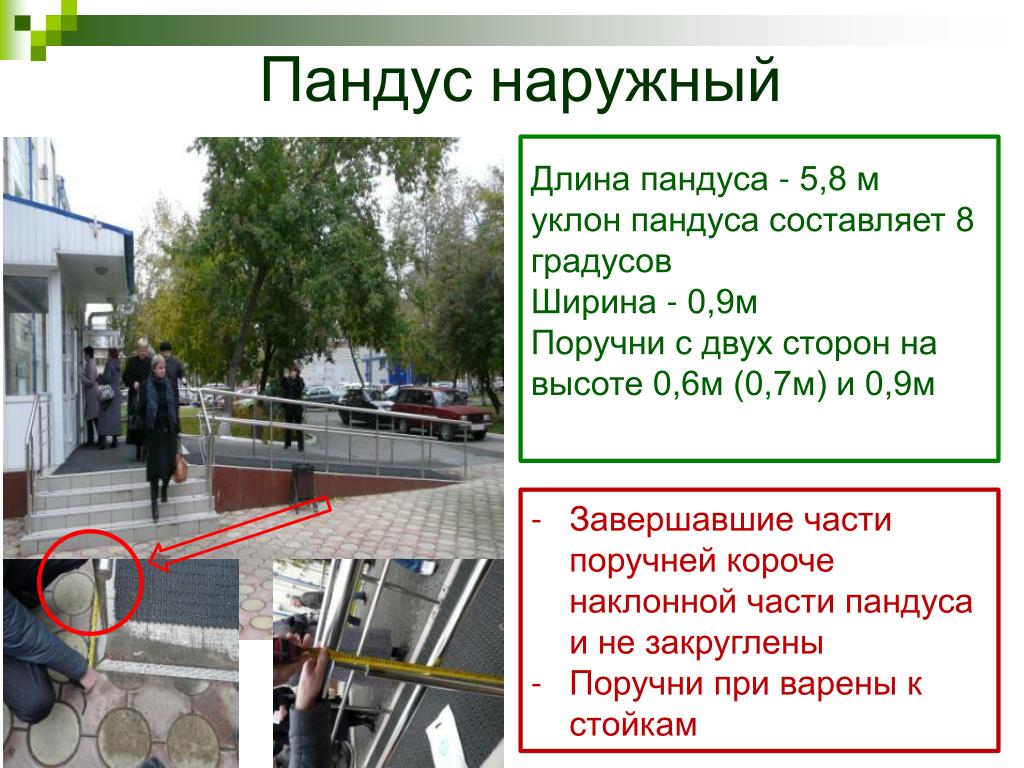

Вдоль обеих сторон пандусов, а также у всех перепадов высот более 45 см необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 70 и 90 см.
Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей ее высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 30 см.
Калькулятор уклона пандуса для инвалидных колясок | ADA Slope Percentage
Калькулятор уклона пандуса
Когда вы или кто-то из ваших знакомых пользуется ходунками, самокатами или инвалидными креслами, пандус значительно облегчит въезд и выезд из вашего дома. В National Ramp мы стремимся помочь вам достичь свободы сейчас, предоставляя лучшие и самые безопасные пандусы для жилых помещений на рынке.
Мы предлагаем различные стили пандусов для инвалидных колясок, чтобы помочь вам или близкому вам человеку обрести независимость и гибкость. Все наши стили соответствуют стандартным стилям пандусов Закона об американцах-инвалидах (ADA):
- Алюминиевые пандусы
- Стальные пандусы
- Деревянные пандусы
Независимо от того, ищете ли вы мобильное решение для себя или близкого человека, National Ramp поможет вам. Наши консультанты по пандусам и опытные монтажники могут рассчитать идеальный безопасный уклон пандуса для ваших нужд. Это гарантирует, что ваш пандус имеет правильный наклон и длину, чтобы соответствовать требованиям безопасности ADA. Мы используем формулу наклона пандуса для людей с ограниченными возможностями, чтобы помочь нам предоставить персонализированные пандусы, соответствующие вашему образу жизни и предпочтениям. Использование этой формулы помогает нам убедиться, что уклон вашего пандуса для инвалидных колясок имеет правильную высоту, наклон и длину.
Свяжитесь со специалистом по рампе прямо сейчас 877-748-5588
Что делает калькулятор уклона?
Пандус для инвалидов работает наиболее эффективно, если угол наклона установлен правильно и соответствует строительным нормам ADA для пандусов. В National Ramp мы используем формулу калькулятора уклона, чтобы безопасно определить размеры, необходимые для строительства пандуса за пределами вашего дома. Формула калькулятора уклона определит необходимую длину пандуса на основе требований к подъему и наклону.
Согласно ADA, максимальный уклон недавно построенного пандуса составляет 1:12, при этом каждый дюйм вертикального подъема требует не менее 1 фута длины пандуса. Это соответствует уклону около 4,8 градусов наклона.
Все пандусы требуют тщательного проектирования, чтобы гарантировать, что они подходят для пользователей ходунков, самокатов и инвалидных колясок. Пандус должен быть доступным, с уклоном на высоте, чтобы все пользователи могли легко перемещаться вверх и вниз независимо от того, нужна им помощь или нет.
Ширина рампы является еще одним важным фактором, который необходимо учитывать, чтобы она работала для всех, кому она может понадобиться. Достаточная ширина гарантирует, что у инвалидных колясок будет достаточно места для легкого въезда и выезда из дома.
Когда вы поговорите с одним из наших консультантов по пандусам, они могут использовать вашу высоту ступени, длину пандуса и калькулятор уклона, чтобы помочь найти оптимальный уклон для пандуса для инвалидных колясок, который подходит для вашего дома и потребностей мобильности и безопасен для всех пользователей.
Свяжитесь со специалистом по рампе прямо сейчас 877-748-5588
Живите той жизнью, которую хотите, с пандусом National
В National Ramp у нас есть пандусы для любых нужд и для каждого дома. В наших необслуживаемых пандусах используется модульная конструкция, которую мы можем установить всего за несколько часов. Имея на выбор множество дизайнов, вы можете наслаждаться качественной конструкцией, которая безопасна и долговечна в любую погоду.
Мы предлагаем 100% гарантию удовлетворения, чтобы убедиться, что вы получите лучший пандус для вашей собственности.
Вы можете довериться компании National Ramp, которая поможет вам прожить свою жизнь. Вы готовы начать свой путь к свободе? Позвоните нам по телефону 877-748-5588 или , заполните нашу контактную онлайн-форму , чтобы узнать больше!

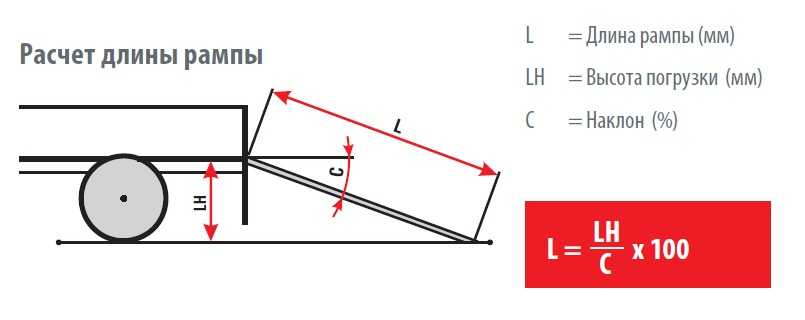

РАСЧЕТ РАМПЫ
Расчет рампы является одним из наиболее важных шагов для определения успеха его функциональности , факт, который обычно вызывает беспокойство у некоторых профессионалов.
Помимо хорошей эстетики, пандус является архитектурным элементом , который должен быть в состоянии преодолеть определенный зазор функциональным и безопасным способом.
Его расчет относительно прост, , но в соответствии с его применением необходимо соответствовать некоторым стандартам, таким как NBR 9050 (Доступность в зданиях, мебель, помещения и городское оборудование).
Но не волнуйтесь, в этом посте вы найдете всю информацию, а также пошаговый расчет пандуса, обеспечивающий комфорт и безопасность, а также несколько важных советов, ознакомьтесь с ним!
ЧТО ХАРАКТЕРИСТИКИ РАМПЫ?Пандус представляет собой элемент циркуляции, предназначенный для соединения двух этажей с разными уровнями , обеспечивая движение людей, грузов или даже транспортных средств.
Наблюдая за различными вариантами использования, мы поняли, что расчет пандуса может варьироваться в зависимости от потребностей проекта и типа пользователя, поэтому нам необходимо учитывать некоторые важные аспекты, такие как:
- Доступное пространство и возможные препятствия для выполнения ;
- Соответствующий уклон, длина и ширина;
- Расстояние между разными уровнями;
- Возможные пользователи;
- Материал поверхности;
- Стоимость исполнения;
- Зона подхода и доступ к пандусу;
- Расположение поручней и ограждений;
- Соблюдение технических норм и норм безопасности;
- Альтернативные средства доступа.
Имея эту базовую информацию, уже можно правильно определить размеры, поэтому давайте узнаем, как выполнить расчет рампы.
Следуйте за нами!
КАК РАСЧЕТ РАМПА?Независимо от потребностей, которым удовлетворяет пандус, у нас есть некоторые общие аспекты для любого типа пандуса, наклон, высота и длина.
Значение уклона пандуса выражается в процентах (%), которое получается отношением превышенной высоты (h), умноженной на 100 и деленной на длину (c).
Однако в строительных работах часто встречаются разные ситуации, например, у вас есть заданный наклон и вам нужно найти высоту или длину.
Сначала это может показаться сложным, но на самом деле это довольно просто, так как мы можем решить это с помощью простого правила трех. Посмотрим.
ПРИМЕР РАСЧЕТА ПАМПЫ Для расчета рампы нам нужно как можно больше информации, потому что на основе полученного результата мы должны проверить, соответствуют ли размеры требованиям проекта и соответствующим техническим стандартам.
Конечно, первым шагом является именно определение основной информации, то есть высота , длину и наклон, поэтому давайте научимся использовать приведенную ниже формулу и получать эти значения.
РАССЧИТАТЬ НАКЛОН АППАРАТАДля определения необходимого уклона пандуса необходимо иметь информацию о превышаемой высоте и длине пандуса.
Этот тип расчета рампы чаще всего используется в ситуациях, когда рампа уже существует и нам нужно определить процент уклона.
Давайте представим пандус, длина которого равна 4 метра и пандус имеет высоту 1,20 метра.
Затем у нас есть значение 1,20, умноженное на 100 (что дает 120), и, разделив результат на 4, мы получим значение 30. Помните, что результат должен быть выражен в процентах, в этом случае у нас есть 30 %.
Значение 30% означает, что каждые 30 см мы прибавляем 1 метр в высоту, поэтому за 4 метра мы выигрываем 1,20 метра.
С полученным результатом необходимо определить функцию соответствующей рампы и соответствие размеров потребностям и соответствующим техническим стандартам.
РАСЧЕТ ДЛИНЫЧтобы определить длину пандуса, нам нужно знать наклон и высоту.
Этот тип расчета пандуса используется, когда нам нужно определить, какая длина необходима для строительства пандуса.
Давайте представим автомобильный пандус, где нам нужен наклон 15%, а пандус должен достигать высоты 1,60 метра .
Затем мы получаем значение 1,6, умноженное на 100 (в результате получается 160), и, разделив это значение на 15, мы получаем 10,66, то есть общую длину пандуса.
Общая длина этого пандуса составляет 10,66 метра, при этом также необходимо проверить, соответствует ли этот размер применимым техническим требованиям и стандартам.
РАСЧЕТ ВЫСОТЫ – Чтобы определить высоту, необходимую для пандуса, вы должны иметь информацию о длине и наклоне.
Этот тип расчета пандуса используется, когда у нас есть информация о длине и проценте наклона, что позволяет нам определить высоту, на которую может подняться пандус.
Давайте представим рампу, где нам нужно быть 7 метров в длину и 10% наклон , поэтому нам нужно узнать высоту.
Затем мы умножаем значение 7,00 на 10 (что дает 70) и, разделив результат на 100, получаем значение 0,70 м.
В этом случае нам нужно проверить, достаточно ли результата 0,70, чтобы пандус соответствовал потребностям проекта.
Если этого недостаточно, необходимо будет изменить длину или процент наклона и повторить расчет пандуса.
Подпишитесь на блоки и гарантируйте лучших семейств Revit прямо сейчас, чтобы персонализировать свой проект!
КАК РАСЧЕТ КРИВОЙ? Изогнутые пандусы используют те же расчеты, что и для линейных пандусов , и реальная проблема связана с радиусом, на который будет влиять кривая.
Пандусы для пешеходов и инвалидов-колясочников согласно НБР 9050 должны иметь центральный радиус не менее 3 метров.
Для транспортных средств мы можем использовать Шаблон AASTHO (Американская ассоциация дорожных и транспортных служащих штата), который используется CET (Компания по организации дорожного движения).
В этом шаблоне дизайн ориентирован на дороги общего пользования, но он уже предлагает нам обзор минимальных размеров, которые можно использовать при проектировании изогнутого пандуса.
КАК ИЗМЕРИТЬ ВЫСОТУ ПАМПЫ?Очень часто возникает вопрос, как измерить существующий пандус, особенно когда нам нужно проверить процент уклона.
Измерение можно выполнить очень просто, вам понадобится только уровень , нейлоновая леска и измерительная лента .
Прикрепите нейлоновую леску вверху рампы так, чтобы она была натянута, и с помощью уровня проверьте ее прямолинейность.
Затем необходимо измерить расстояние 1 метр от начала пандуса и, наконец, произвести вертикальное измерение с расстояния 1 метр до касания пандуса.
При этом вы сможете получить процент уклона. Например, если значение равно 12 см, значит, на каждый 1 метр преодолевается 12 сантиметров, то есть скат имеет наклон 12%.
Этот процесс также позволяет измерять длину, но необходимо будет протянуть нейлоновую леску по всей длине рампы.
После проведения измерения можно будет проанализировать, соответствует ли пандус потребностям работы и соответствующей технической стандартизации.
КАК РАСЧЕТ РАМПА NBR 9050?NBR 9050 — это нормативный стандарт, созданный ABNT (Бразильская ассоциация технических стандартов), который определяет все технические аспекты, которые необходимо соблюдать для обеспечения доступности в зданиях.
Степень 5.296 регулирует продвижение доступности в зданиях, где несоблюдение является обязанностью профессионала, разработавшего проект, что влечет за собой штраф.
Проверьте ниже, как NBR 9050 влияет на расчет рампы.
КАК РАСЧИТАТЬ ДОСТУПНУЮ РАМПУ?Для пандуса, соответствующего стандарту доступности, используются те же расчеты, которые были представлены здесь, однако он должен соответствовать ограничениям наклона и максимальному количеству сегментов пандуса в соответствии со справочной таблицей.
Процент уклона пандуса должен составлять от 5% до 8,33%, в дополнение к необходимости промежуточных уровней для отдыха или изменения направления.
В исключительных случаях, когда возможности, соответствующие таблице расчета рампы, исчерпаны, можно принять другую таблицу, имеющую большее ограничение на количество сегментов рампы.
В целом влияние, которое мы оказываем на конструкцию доступного пандуса, заключается в том, что процент наклона мал, что, соответственно, значительно увеличивает длину пандуса, занимая значительное место в вашей работе.
ЗАКЛЮЧЕНИЕ Пандус – это архитектурный элемент, который должен гарантировать безопасность использования, соответствовать техническим требованиям, а также соответствующему законодательству , , поэтому важно, чтобы он был правильно рассчитан.
