Максимальный уклон пандуса для инвалидов в градусах — схемы монтажа
Главная » Лестницы » Максимальный уклон пандуса для инвалидов в градусах — схемы монтажа
Содержание
Угол наклона пандуса
должен быть в пределах
до 8 % или
| Наименование | Описание |
| СП 59.13330.2016 | Доступность зданий и сооружений для маломобильных групп населения. Актуализированная редакция СНиП 35-01-2001 |
| ГОСТ Р 51261-2017 | Устройства опорные стационарные реабилитационные. Типы и технические требования |
| СП 136.13330.2012 | Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения (с Изменением N 1) |
| СП 136.13330.2012 | Здания и сооружения. Общие положения проектирования с учетом доступности для маломобильных групп населения |
| СП 30-102-99 | содержит требования к входной площадке. |
| СП 59.13330.2012 | Актуализированная редакция СНиП 35-01-2001 |
| СП 59.13330.2012 | содержит предписания по доступности зданий и сооружений для маломобильных групп населения |
| СНиП 35-01-2001 | содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов. |
| ГОСТ Р 51261-99 | содержит технические требования к стационарным опорным устройствам. |
Длина одного наклонного
марша пандуса не должна
превышать 900 см
Длина всего пандуса
не должна
превышать 3600 см
Ширина пандуса при
исключительно одностороннем
движении должна быть не менее 1 м

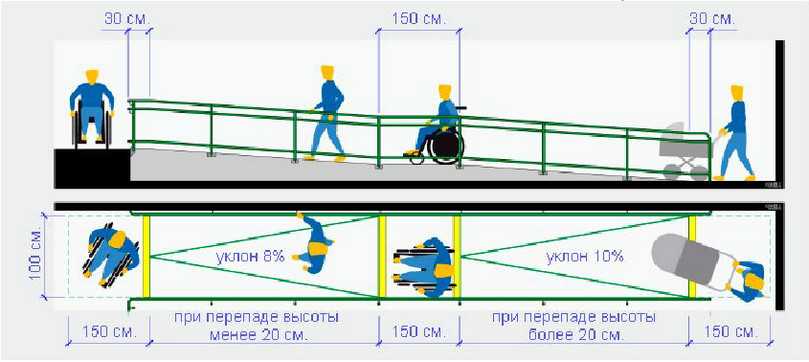

При двустороннем движении ширина
пандуса должна быть не менее 180 см
Площадка на горизонтальном
участке пандуса при прямом
пути движения или на повороте
должна быть глубиной не менее 150 см
Максимальная высота одного
подъема (марша) пандуса
не должна превышать 80 см
Угол наклона пандуса
должен быть в пределах
до 8 % или
Расстояние между поручнем и ближайшим элементом оборудования или стенками помещения должно быть не менее 4 cм
Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т.
п.
п.Одна из самых распространённых ошибок при создании доступной среды это неверный уклон пандуса. К сожалению, исполнители, то есть подрядные строительные организации, которые разрабатывают проект и выполняют установку пандуса, не всегда компетентны в вопросе создания доступной среды и не знают норм и правил организации пандуса.
С помощью нашего калькулятора вы сможете проверить, соответствует ли угол наклона пандуса нормам доступности.
Инструкция:
Введите параметры пандуса: высоту — максимальную цифру, длину непрерывного марша пандуса. Параметры необходимо вводить в сантиметрах. Нажмите кнопку «рассчитать». Калькулятор выдаст результат рассчитанного угла уклона проверяемого пандуса в процентах (%). Так будут указаны рекомендации соответствует ли угол наклона проверяемого пандуса нормам доступности.
Основным действующим нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения».
Максимальная высота одного подъема (марша) пандуса не должна превышать 0,45 м при уклоне не более 1:20 (5%).
При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 = 10%
Внутри зданий и на временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий, и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%).
Пандусы при перепаде высот более 3,0 м следует заменять лифтами, подъемными платформами и т.п.
В соответствии с приказом Минстроя России №750/ приказ от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2016 «Доступность зданий и сооружений для маломобильных групп населения» «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий, и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».
Что обозначают цифры:
1:20 = 5% т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
1:12 = 8% — т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
1:10 = 10% — т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).
Как рассчитать угол наклона пандуса?
Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).
Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м.
В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4 ,8 2 + 0,4 2 ) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.
Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:
| Норматив | Соотношение | Значение в % | Значение в градусах |
|---|---|---|---|
| стандартный по СП 59.13330.2012 | 1:20 | 5% | 2,86 градуса |
| для временных сооружений | 1:12 | 8% | 4,76 градуса |
| при перепаде высот до 0,2 м | 1:10 | 10% | 5,71 градуса |
Уклон пандуса по СНиП 35-01-2001 и СП 59.
13330.2012В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).
Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:
Пандус – это устройство для адаптации социально-значимых объектов и открытых пространств: вход в здание, сопровождение лестницы, пешеходный переход и т.д. Пандус необходим, чтобы сделать жизнь маломобильных групп населения комфортнее: пожилые люди, с коляской или тяжелой поклажей, с костылями после травм, инвалиды-колясочники.
Нормативы для пандусов 2018
По нормативам СП 59.
13330.2016 (с учетом вступивших в силу изменений 15 Мая 2017 года) пандус должен иметь следующие характеристики:
Список документации, рекомендуемой к ознакомлению:
СНиП 35-01-2001 содержит предписания по адаптации жилых домов и социально-значимых объектов для маломобильных групп населения. А так же конкретные ограничения по установке и параметрам пандусов.
СП 30-102-99 содержит требования к входной площадке.
СП 59.13330.2016 содержит предписания по доступности зданий и сооружений для маломобильных групп населения
Угол наклона пандуса не должен превышать уклон в отношении 1:20 (5%). В данном случае очень часто проценты путают с градусами. В результате чего подъем /спуск получается в разы выше. Угол наклона — это соотношение длины к высоте подъема.
Запомните! При перепаде высоты от трех метров, вместо пандусов применяются подъемные устройства.
В данном случае наличие пандуса будет бесполезным и недоступным для инвалида-колясочника.
Справка! В ряде некоторых случаев допускается небольшое увеличение угла наклона пандуса:
- При временном сооружении пандуса (ремонте или реконструкции здания). Если его высота не превышает 0,5 м, а промежуток между площадками не более 6 м, уклон может быть 8% или 1:12
- Если высота подъема не достигает 0,2 м, уклон допустим в пропорции 1:10 (10%).
- Длина непрерывного движения марша пандуса не должна превышать 9,0 м, далее необходимо организовывать разворотную площадку или площадку отдыха.
- Длина горизонтальной площадки прямого пандуса должна быть не менее 1,5 м.
- Пандусы должны иметь двухстороннее ограждение с поручнями на высоте 0,9 и 0,7 м.
- Поверхность пандуса должна быть нескользкой текстурой.
- Поверхность марша пандуса должна визуально контрастировать с горизонтальной поверхностью в начале и конце пандуса.
Все такого рода изделия изготавливаются исходя из принятых норм и максимально допустимых величин никогда не превышают.
Уклон пандуса для инвалидов СП 59.13330-2012
Новые правила, описываемые в СП 59.13330-2012, ужесточают требования к такого рода сооружениям.
ГОСТ 51261-99
Регламентирует в основном обустройство ограждений.
- Если высота конструкции превышает 15 см, а длина 1,8 м, то установка поручней обязательна.
- Перила должны наличествовать с обеих сторон пандуса для инвалидов.
Приведем важнейшие правила, указанные в данных стандартах:
Нормативные документы установки пандуса
Приведем важнейшие правила, указанные в данных стандартах:
- Уклон пандуса для инвалидов должен быть не более 8%.
- Рекомендуемая ширина конструкции – 1м для одностороннего движения и 1,8м – для двустороннего.
- Ширина разворотной площадки не менее 1,5 м.
- Конструкция выше 0,5м оборудуется поручнями.
- По краям пандуса необходимо предусмотреть бортики высотой 5см.
- Максимально допустимая длина одного марша пандуса не более 9 м.
1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.
Что обозначают цифры
1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.
1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.
1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.
В соответствии с п.6.2.9 при перепаде высот пола на путях движения не более 0,2 м можно увеличивать уклон пандуса до 1:10 (10%).
Внутри зданий и на временных сооружениях допускается максимальный уклон пандуса 1:12 (8%) при условии, что высота одного марша пандуса не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%).Какой должен быть уклон пандуса
Согласно п.5.1.4 и 6.1.2 СП 59.13330.2016 наружный пандус должен иметь уклон не круче 1:20 (5%). При ограниченном участке застройки или наличии подземных коммуникаций перед входом допускается проектировать пандус с уклоном не круче 1:12 (8%) при длине марша не более 6,0 м.
В соответствии с п.6.2.9 при перепаде высот пола на путях движения не более 0,2 м можно увеличивать уклон пандуса до 1:10 (10%). Внутри зданий и на временных сооружениях допускается максимальный уклон пандуса 1:12 (8%) при условии, что высота одного марша пандуса не превышает 0,5 м. При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%).
- обеспечение равной доступности к объектам различного назначения маломобильным группам населения,
- выполнение законодательных требований при строительстве объектов жилого и производственного фонда с целью успешной социализации инвалидов, их активного участия в общественной жизни,
- реализация проекта «Безбарьерная среда для людей с ограниченными возможностями здоровья»
Как произвести расчеты при установке пандуса
В названных нормативных актах прописаны основные нормы проектирования и строительства пандусов, в частности указан их важнейший показатель – угол наклона. Эта величина просчитана с учетом всех норм безопасного использования пандусов при передвижении инвалидов-колясочников и колясок с детьми.
Существует специальная формула, по которой нетрудно рассчитать угол наклона пандуса:
Н/L – отношение разности высот поверхностей, которые требуется соединить пандусом, к длине горизонтальной проекции наклонной части пандуса.
Это отношение не должно превышать норм, указанных в выше названных актах. В акте «СП 59.13330.2012. Доступность зданий и сооружений для маломобильных групп населения» прописаны следующие нормативы.
- Максимальным углом наклона пандуса является угол соответствующий отношению 1/20. Это отношение, выраженное в градусах, составит 2,86°. Другой единицей измерения углов наклона пандуса, часто используемой при расчетах, являются проценты. В этом случае получается 1/20=2,86°= 5%. При этом один марш пандуса не должен превышать 8 м.
В документе отображены моменты, когда допускается отступления от данной нормы.
- На объектах временного характера при разнице высот между горизонтальными плоскостями не более 0,5 м, и длине одного марша пандуса не превышающей 6 м угол наклона составит 1/12=4,86°=8%.
- Если разность уровней между горизонтальными площадками не превышает 0,2 м, угол наклона пандуса можно делать 1/10=5,71°=10%.
В СНиП 35-01-2001нормативные показатели отличаются от вышеописанных.
Максимально допустимый угол наклона пандуса равен 1/12=4,86°=8%.
Обустройство пандусов при возведении, ремонте, реконструкции изношенных конструкций и зданий различного назначения может выполняться с учетом любого из этих нормативных актов. Создание инфраструктуры без преград для людей, относящихся к категории «маломобильные группы населения» – это, то чем мы занимаемся профессионально. Мы предлагаем свои услуги всем заинтересованным лицам и организациям. Мы выполняем установку пандуса с учетом всех требований, норм безопасности, пожеланий заказчика.
Чтобы преодолеть высоту 90 сантиметров, мы будем использовать наклон 6%, что приведет к 15-метровой горизонтальной длине.
Поиск по этому блогу
Подписаться на этот блог
Подпишись на новости блога
- Получить ссылку
- Твиттер
- Электронная почта
- Другие приложения
Как рассчитать и спроектировать пандус?
- Получить ссылку
- Твиттер
- Электронная почта
- Другие приложения
Как рассчитывается уклон пандуса?
Наклон может быть выражен как процент, который является результатом соотношения между высотой, которую нужно преодолеть (h), и длиной горизонтальной плоскости (d), умноженной на 100.
Наклон, выраженный в процентах = (h / d) x 100
В качестве примера, чтобы преодолеть высоту 54 сантиметра, мы будем использовать наклон 6%, что приведет к горизонтальной плоскости 9 метров.
6 = (0,54 м / д) х 100
Чтобы преодолеть высоту 90 сантиметров, мы будем использовать наклон 6%, что приведет к 15-метровой горизонтальной длине.
6 = (0,9 м / д) х 100
В зависимости от нормативных требований, ширину зазора между поручнями принимают не менее 120 сантиметров, так как это позволяет удобно проезжать инвалидной коляске, удерживаясь за обе стороны.
При расчетах ширины пандуса важно учитывать маневрирующее пространство как человека с инвалидной коляской, так и человека с детской коляской.

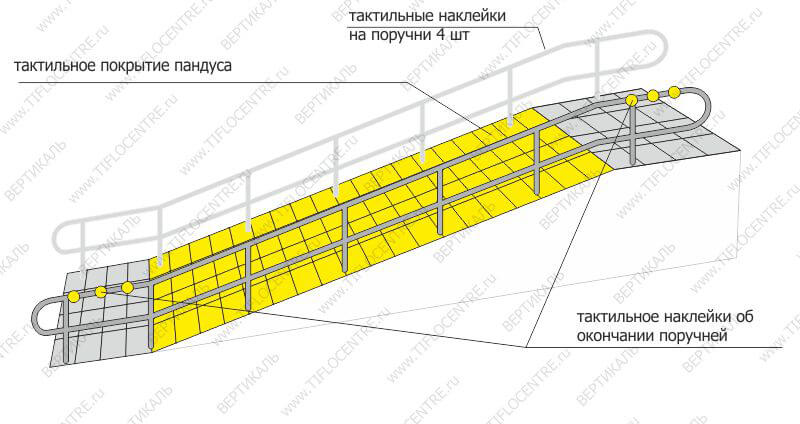

Материалы, используемые для конструкции и отделки пандуса должны иметь твердую и нескользящую поверхность, которая может использоваться в сухих или влажных условиях.

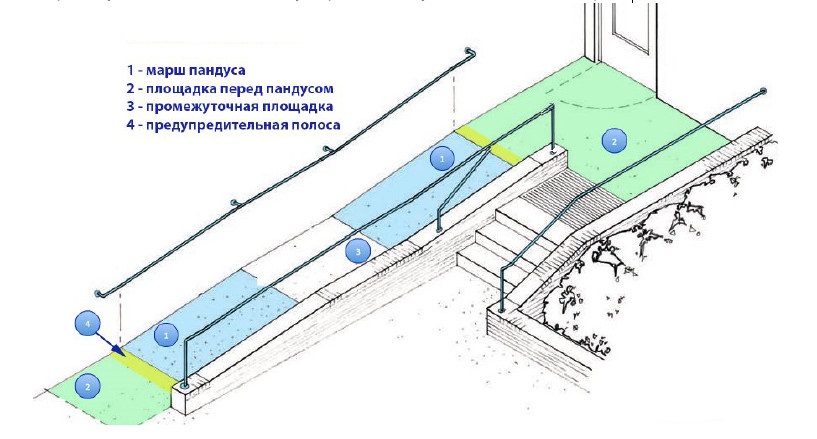

Кроме того, в начале и конце пандус выходит на горизонтальную поверхность тротуара, который выделяется полоской другого цвета, по всей ширине рампы, как предупреждение для людей с ограниченной зрительной способностью.
Это также подчеркивает периметр, где пандус открывается, на расстоянии не менее двух метров от прохода.
Максимальная высота одного подъема (марша) пандуса не должна превышать 80 см при уклоне не более 8% (отношение высоты подъема к горизонтальной проекции длины пандуса 1/12), что составляет около 5°. При перепаде высот более 80 см необходимо делать промежуточные площадки, где инвалид мог бы передохнуть.
Какой максимальный уклон пандуса для инвалидов-колясочников допускается делать для въезда в здание с отметки проезда или тротуара до площадки перед входной дверью в здание (наружный пандус)?
Максимальная высота одного подъема (марша) пандуса не должна превышать 80 см при уклоне не более 8% (отношение высоты подъема к горизонтальной проекции длины пандуса 1/12), что составляет около 5°. При перепаде высот более 80 см необходимо делать промежуточные площадки, где инвалид мог бы передохнуть.
(Пункт 3.29 СНиП 35-01-2001)
При небольшом перепаде высоты (до 20 см) допускается увеличивать наклон пандуса до 10% (8°).
На практике большинство переходов и лестниц оборудовано рельсами, уклон которых равен уклону самой лестницы, что обычно составляет около 30%. Для инвалида-колясочника это слишком круто – на таком уклоне он может перевернуться.
Ширина пандуса должна быть не менее 1 метра.
Площадка вначале и в конце пандуса должна быть не менее 1,5х1,5м.
Вдоль кромки пандуса следует предусмотреть бортик высотой не менее 5 см для предотвращения соскальзывания трости или ноги.
Вдоль обеих сторон пандусов, а также у всех перепадов высот более 45 см необходимо устанавливать ограждения с поручнями. Поручни пандусов следует, как правило, располагать на высоте 70 и 90 см.
Поручень перил с внутренней стороны лестницы должен быть непрерывным по всей ее высоте. Завершающие части поручня должны быть длиннее марша или наклонной части пандуса на 30 см.
особенности требований СП, СНиП и ГОСТ
Навигация по странице
В наше время, любой вход в здание оборудован пандусом для инвалидов.
Правильный пандус — уклон наклона,длины и ограждения
Все категории граждан должны иметь одинаковый доступ к инфраструктурным зданиям и объектам. Для граждан, имеющих ограничения в передвижении и инвалидов, необходимо создавать дополнительные условия. Статья 9.13 Кодекса РФ об административных правонарушениях предусматривает наказание за уклонение от исполнения данных условий.
Каждый человек с ограниченными возможностями, без труда сможет воспользоваться пандусом.
Все государственные и коммерческие учреждения должны выполнять требования этого закона. Сейчас повсеместно стали появляться наклонные дорожки для преодоления высоты на входе. Сами того не подозревая, пандусы стали привычным антуражем общественных зданий.
Пандус должен быть установлен возле любого здания независимо от назначения.
Но что значит «пандус»? Когда мы найдём ответ на этот вопрос, нам станет ясно многое.
Например, чем отличается пандус от любых других наклонных спусков/подъёмов. Или, почему этому понятию уделено много внимания среди нормативных документов по строительству. Целью статьи является ознакомление с многочисленными требованиями к правильному пандусу.
Понятие пандуса и для чего он нужен
Слово это имеет французские корни. Оно состоит из двух слов — pente (пант), что означает спуск, перепад высоты вниз, и douce (дус), что в данном смысле означает плавный, постепенный, пологий. Т.е. дословно пандус — это пологий, плавный спуск/подъём. Этими дорожками должны пользоваться инвалиды, мамы с детскими колясками. Поэтому уклон пандуса обязан быть плавным и незаметным, преодолеваться он должен легко и непринуждённо.
Комфортное передвижение по пандусу зависит от правильности конструкции.
Здесь не должно быть разночтений и полемик по поводу углов наклона, размеров и ограждений такого сооружения. Его параметры чётко определяются строительными нормативами.
Существует целых три нормативных документа, обязательных для соблюдения. Это ГОСТ Р 51261-99, СНиП 35-01-2001 и СП 59.13330.2012. Хотя эти документы и носят характер рекомендаций, без их соблюдения вам не удастся избежать ответственности по вышеупомянутому Кодексу РФ.
Нормативный документ ГОСТ Р 51261-99.
Придерживаясь этих нормативов, вход в общественное здание будет не только доступным, но и безопасным. Инвалиды не всегда имеют сопровождающих. А предоставить им безопасный пологий вход — это ещё одно подтверждение вашего отношения к людям с физическими ограничениями.
Без помощи сторонних, подняться по пандусу без перил практически не возможно.
Итак, мы выяснили, что пандусы сооружаются исключительно для облегчения преодоления высоты на входе/выходе здания. Они оборудуются исключительно для инвалидов и граждан с ограниченными физическими возможностями. Требования к пандусам одинаковы как для внутреннего, так и для наружного размещения.
Внутренний пандус для инвалидов.
Высота, длина и угол
Учитывая важность требований к пандусам, на основании СНиП 35-01-2001 был введен Свод правил к их устройству, как действующий нормативный документ. В СП 59.13330.2012 предусмотрено как обеспечить общедоступность зданий и сооружений для граждан, которые законодательством признаны маломобильными.
Нормативный документ СП 59.13330.2012.
Основной расчет осуществляется по таблице, в которой указана допустимая длина подъёма на соответствующую высоту. Применяя соотношение этих величин, можно посчитать углы подъёма пандуса и его размеры. [table id=7 />Теперь давайте разберём нашу таблицу. Минимальная длина пандуса в один метр возможна лишь при подъёме на высоту 100 мм. Максимальная высота подъёма с помощью подобных сооружений возможна лишь на полтора метра от уровня земли. При этом минимальная длина пандуса должна составлять не менее 30 метров.
Только при таких условиях маломобильные граждане смогут легко преодолеть это препятствие.
Длинна пандуса для инвалидов.
Практикум по математике
Теперь попробуем посчитать угол и наклон. Для этого надо разделить высоту подъёма на его длину:
Правильно рассчитать градус наклонного спуска и длину его пролёта, применяя таблицу СП — залог безопасного пандуса. Применяя таблицу, можно посчитать правильный наклон в процентах и градусах. Не нужно полагать, что инвалиды — редкое явление среди ваших клиентов. Если пандус будет неудобный, то не инвалиды, а инспекторы будут вашими частыми гостями.
Особенности площадок

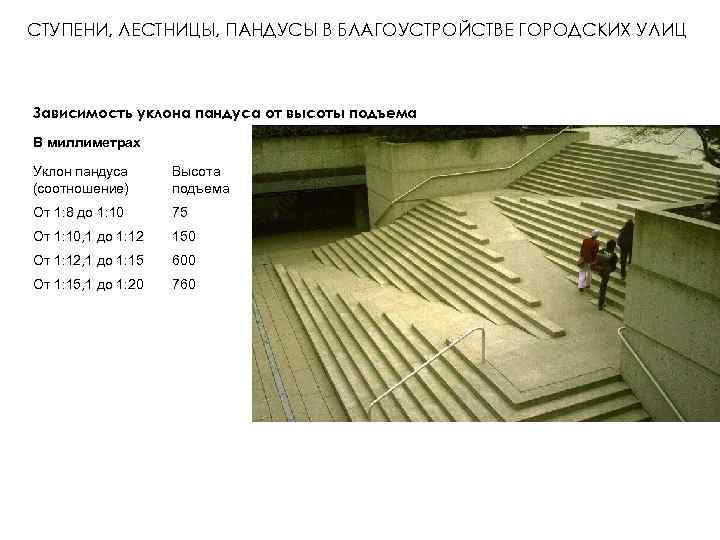

Из таблицы СП можно сделать и ещё несколько выводов:
- чем больше высота подъёма, тем меньше его градус;
- крутой подъём должен иметь самый короткий отрезок пути;
- чем длиннее общее расстояние подъёма, тем более пологой должна быть дорожка.
Экстремальные пандусы. https://www.
youtube.com/watch?v=UUj9-MnRfxcВедь инвалиды крутят колёса в основном своими руками, поэтому такое соотношение вполне справедливо. Каждый пандус, как прописано в СП, должен начинаться и заканчиваться площадкой. Подъездные площадки вверху и внизу — это неотъемлемая часть бесступенчатой лестницы для маломобильных граждан. Ширина такой площадки должна быть не менее ширины пандуса. В СП однозначно указывается, что для комфортного пользования, полезная ширина пандуса должна быть не менее 900 мм. Если предусматривается встречное движение инвалидов на колясках, тележек, мам с детьми в колясках, то ширина 1800 мм — самый допустимый размер.
Варианты ширины пандуса для инвалидов.
Что касается глубины или длины площадки, то она должна быть не менее 1400 мм в чистом виде. А если площадка используется для разворота движения на 180°, то минимальные размеры её должны быть 1800 мм на 1500 мм. Где 1800 мм — это две ширины дорожек, выходящих на площадку для разворота.
Осторожно на поворотах
При устройстве прямого пологого спуска под углом 4,8° (или 8% при соотношении 1/12), максимальная длина одного пролёта может быть 6 м. Если предусмотрены повороты/развороты, то без промежуточной площадки не обойтись.
Расстояние марша от площадки до площадки.
При подъёме на максимальную допустимую высоту до 1,5 м, СП обязательно рекомендует обустраивать промежуточную площадку. Несмотря на приемлемый уклон пандуса в 2,9° (или 5% при пропорции высота/длина 1/20), наличие площадки на пролёте более 6 м обязательно. В этом случае максимальная разрешённая длина одного пролёта не должна превышать 8 м. При повороте спуска на 90° необходимо предусмотреть инерцию движения коляски. Размеры такой поворотной площадки должны быть не менее 1400 мм на 1400 мм.
Размеры поворотной площадки пандуса.
Если пандус оканчивается площадкой, которая выходит на дверной проём, то расстояние от наклонной части до открытой двери по прямой должно быть не менее 1200 мм.
Если двери расположены справа от пандуса, то ширина площадки должна бать 1700 мм (двери 800 мм + 900 мм пандус). Если двери расположены слева от наклонного спуска, то ширина площадки должна быть не менее 1400 мм, а её длина/глубина — 1800 мм (900 мм до начала дверного проёма + 800 мм проём + 100 мм простенок двери). Таким образом, посчитать количество площадок и обустроить их с учётом СП несложно. Нормы СП просты и понятны. Уважение к инвалидам проявляется в правильно обустроенном пандусе.
Размеры поворотной площадки размещенной возле дверей.
Ограждения по всем правилам
Основное правило ограждений — они должны помогать маломобильным гражданам передвигаться по наклонному аналогу лестницы. Во время нахождения на пандусе поручни должны быть в зоне досягаемости рук человека в коляске. Причём опираться на перила он должен без затруднений. Поэтому расстояние между поручнями по обеим сторонам не должно превышать 1000 мм. Оптимальный диаметр поручня — 40 мм (минимально 30 мм, максимально 50 мм).
Расстояние размаха человека на инвалидной коляске.
Ограждения следует устанавливать по обеим сторонам дорожки. Промежуток между опорными столбиками должен составлять не более 1 м, поверхность поручней должна быть непрерывная и гладкая. Поэтому ограждения из нержавейки – это то, что нужно для наружных пандусов. Поручни должны быть продублированы на уровне двух высот — 700 мм и 900 мм. На первом и последнем опорных столбиках пролёта поручни на концах должны иметь закругления.

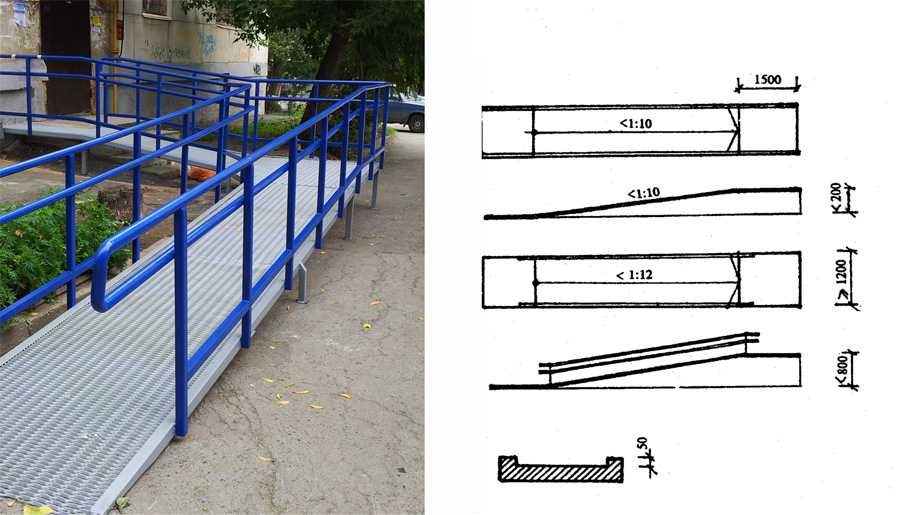

Размеры поручней нандусов для инвалидов.
Вынос закругления поручня на 350 мм относительно крайней опоры обязателен. Обязательным является и устройство бортика по обеим сторонам наклонной дорожки. В этот бортик могут быть вмонтированы и опорные столбики ограждений. Бортик высотой в 50 мм не должен ограничивать 900 мм ширины пролёта. Этот же бортик не позволит скатыванию в сторону коляски инвалида или другой коляски.
Бортики на мобильном пандусе для инвалидов.
Нормы СП относительно ограждений просты. Расчет длины ограждения и количества опорных столбиков тоже несложный и легко выполнимый. Требования к перилам пандусов не многим отличаются от требований к ограждениям лестниц.
Виды бесступенчатых лестниц
Все здания и сооружения, возведённые до 1995 года, проектировались без учёта обустройства мест для перемещения маломобильного населения. Поэтому в многоквартирных домах, административных зданиях и помещениях общего доступа, сооружённых до 1995 года, устройство пандусов затруднено. Для этой цели были разработаны переносные, откидывающиеся и телескопические варианты. Конечно, расчет угла обычных лестничных маршей не подразумевал самостоятельное передвижение маломобильных граждан. Без посторонней помощи они не смогут преодолеть высоту подъёма с этажа на этаж. Складной пандус для инвалидов. https://www.youtube.com/watch?v=o8j8sVwVW0AОбустраивать на ступеньках лестниц швеллеры в качестве направляющих нецелесообразно. Это может облегчить только перемещения детских колясок.
Передняя и задняя оси инвалидной коляски имеют разную ширину. Если задняя ось может без труда поместиться в полозьях из швеллера, то передняя ось будет проваливаться между ними. Для вызова помощника инвалид должен воспользоваться звонком.
Переносная рампа для инвалидов.
Если вы не предусмотрели устройство пандуса перед входом в помещение, то необходимо приобрести переносные или складные виды пандусов. Например, ролл или рампу. Наличие звонка вызова в досягаемом для инвалида месте обязательно. Он должен быть установлен на высоте от 800 мм до 1000 мм и на расстоянии максимум 450 мм вглубь от ступеньки, бордюра или другой непреодолимой инвалидом преграды.
Кнопка вызова для инвалидов.
СП 59.13330.2012 разработано в строгом соответствии с ч. 5 ст. 42 ФЗ № 384 от 30 декабря 2009 года «Технический регламент «О безопасности зданий и сооружений». Его требования согласуются и с Конвенцией ООН по правам инвалидов.
Наклон пандуса для инвалидных колясок | Соответствие требованиям ADA
Вы хотите построить свой собственный пандус, но хотите убедиться, что он безопасен? Хороший! Каждый пандус для инвалидных колясок должен быть безопасным. На самом деле существуют рекомендации ADA, которые гарантируют безопасность инвалидных колясок, пандусов и дорожек.
Одна из важнейших мер безопасности касается наклона пандуса для инвалидных колясок. Продолжайте читать, чтобы узнать больше об этом важном измерении.
Понимание склона
При проектировании пандуса для инвалидных колясок требуется много планирования. Они должны обеспечить достаточно места и зазора для кресла, чтобы двигаться вверх по пандусу и по углам. Им нужно следить за тем, чтобы переход между пандусом и площадкой был плавным.
Им также необходимо обеспечить управляемый уклон. Если вы помните свою алгебру, уклон выражается как отношение подъема к пробегу. Например, пандус высотой пять дюймов (подъем) и длиной пять дюймов (бег) имеет уклон 5:5.
Уклон также может быть выражен в процентах: X единиц подъема на 100 единиц длины. Например, подъем на 36 дюймов при длине в 100 дюймов составляет 36-процентный уклон.
Уклон также может быть выражен в градусах, измерении арктангенса подъема, деленного на прогон относительно горизонтали.
Давайте не будем усложнять и поговорим в основном о простых коэффициентах наклона рампы.
Расчет наклона рампы ADA
По правде говоря, вычислять особо нечего. ADA дает хорошее представление о коэффициентах наклона пандуса для инвалидных колясок.
Стандартный уклон коммерческих и общественных объектов составляет 1:12 (в дюймах) или около 5 градусов уклона.
Для тех, кто строит пандусы дома, соотношение может достигать 3:12 или почти 15 градусов. Это полезно, если пространство действительно ограничено, однако это может быть сложно для моторизованных инвалидных колясок и мотороллеров.
Что такое правильное измерение наклона пандуса для инвалидной коляски?
Оптимальным вариантом для пандусов дома является соотношение 2:12 или наклон около 10 градусов.
Соотношение 2:12 не слишком сложно для пользователей инвалидных колясок и вдвое сокращает длину потенциального пандуса.
Например, при соотношении сторон 1:12 пандус высотой 36 дюймов имеет длину 36 футов. Это 18 футов в длину в соотношении 2:12.
Если это слишком сложно, вы можете использовать калькулятор уклона пандуса.
Влияние на конструкцию пандуса
Последствия расчета уклона оказывают значительное влияние на конструкцию пандуса для дома с доступом для людей с ограниченными возможностями. Не каждый пандус для инвалидных колясок может пройти по прямой.
Это связано с тем, что не существует установленного стандарта высоты лестничной площадки дома. Наклон пандуса для инвалидных колясок может достигать 24 дюймов в высоту, а может быть и 44 дюймов в высоту.
Каждый дом уникален. Строительство вашей рампы является уникальным проектом.
Пандусы также должны иметь легкий доступ с земли и обеспечивать достаточное пространство на площадке.
Многие домашние пандусы для инвалидных колясок имеют угловую или обратную конструкцию.
Требования ADA к пандусам
ADA также ограничивает коммерческие и общественные пандусы максимальной длиной 30 футов до платформы для отдыха или поворота.
Если вам нужен пандус для дома, квалифицированный подрядчик или производитель сможет спроектировать для вас пандус, соответствующий требованиям ADA. И если эта статья помогла вам понять уклон пандуса для инвалидных колясок, продолжайте читать наш блог, чтобы узнать больше.
Другие вопросы, которые могут у вас возникнуть о наклоне пандуса для инвалидов
Каков правильный наклон пандуса?
1:12 Уклон
Максимальный уклон пандуса ADA: Каков максимальный уклон пандуса для инвалидных колясок?
Пандус должен иметь коэффициент наклона 1:12. Это означает, что подъем пандуса должен составлять один дюйм на каждые соответствующие 12 дюймов пандуса.
Какой ширины пандус для инвалидных колясок?
Пандусы длиной более 30 футов создают опасность и не дают места для отдыха или сохранения нейтральности.
Платформы должны быть размещены как минимум через каждые 30 футов и иметь размеры 5 на 5 футов, чтобы обеспечить удобную зону для отдыха.
Склоны и пандусы – арка с переливом
ШАГ представляет собой отношение ПОДЪЕМ к ПУСК . Шаг также считается уклоном КОЭФФИЦИЕНТ .
- Сначала дается подъем, а потом бег.
- Обратите внимание, что это отличается от координат (X, Y), в которых значение «X» указывается перед «Y». В декартовых координатах вы «бегаете, прежде чем прыгнуть».
- И подъем, и бег должны быть в одних и тех же единицах измерения. Обычно пробег указывается в 12 (дюймах на фут).
- Даже если коэффициент наклона может быть уменьшен, иногда он все равно дается из 12 в качестве точки отсчета для значения.
- 5:12 = 5 дюймов подъема до 12 дюймов бега.
Наклон также может быть указан в процентах. Чтобы рассчитать процент уклона, возьмите подъем и разделите его на пробег.
Затем умножить на 100%
- 5:15 = 5 разделить на 15 = 0,3333 x 100% = наклон 33,3%
- 5:10 = 5 разделить на 10 = 0,5000 x 100% = наклон 50,0%
Примечание: На обработанных поверхностях всегда должен быть положительный дренаж и не должно быть недренированных впадин, так как они могут вызвать застой воды. Использование минимального уклона 1,5% допускает отклонения или допуски конструкции, которые могут привести к тому, что уклон будет меньше проектного.
Используется для и примеры… | % | Дюйм на фут | Соотношение | Письменный |
Грунтовые склоны плохо дренируются; Уклоны менее 1% проектировать не следует, так как неизбежно будут недренированные понижения и застой воды. | <1% | – | – | – |
Абсолютный минимальный уклон водосточной системы крыши; больше предпочтительнее, так как наклон 1% может быть трудно достичь с конструкционными допусками. | 1% | ~1/8 дюйма/фут | 1:100 | Изменение высоты на 1 фут на протяжении 100 футов |
Минимальный рекомендуемый уклон для дренажа; Минимальный уклон парковочных зон (от 1,5 до 5,0) | 1,5% | 1,5:100 | ||
Минимальный уклон для дренажа от зданий (уклон от 2,0 до 50) Максимально допустимый поперечный уклон для пешеходной дорожки/пандуса ADA Максимальный уклон парковочного места ADA | 2% | ~1/4 дюйма/фут | 1:50 | Изменение высоты на 1 фут на высоте более 50 футов |
Максимально желательный уклон травянистой (открытой) территории, используемой для отдыха (желательно 2%) | 3% | |||
Прогулки рядом со зданием не должны превышать | 4% | |||
Максимальный уклон парковочных зон (от 1,5 до 5,0) | 5% | 1:20 | Изменение высоты на 1 фут на протяжении 20 футов | |
Максимальный уклон улиц, используемых транспортными средствами | 10% | 1:10 | Изменение высоты на 1 фут в течение 10 футов | |
Максимальный уклон автомобильной рампы, где разрешено движение пешеходов | 12% | 1:8,33 | ||
Максимальный уклон, на который транспортное средство может подняться в течение длительного периода времени без долгосрочного повреждения автомобиля. Макс. для автомобильной рампы, когда движение пешеходов запрещено | 15% | 1:6,66 | ||
20% | 1:5 | Изменение высоты на 1 фут более 5 футов | ||
Максимальный уклон травы для стабилизации почвы. Еще чуть-чуть и косить будет тяжело. | 25% | 1:4 | Изменение высоты на 1 фут более 4 футов | |
Чтобы помочь стабилизировать почву, посадите напочвенный покров, который не нужно будет косить. Этот наклон работает только в том случае, если почва стабильна. | 25%-50% | – | ||
Для уклонов более 50%; должны быть введены контрольные дамбы или подпорные стены для контроля и уменьшения эрозии почвы. |
