Укладка теплого водяного пола в стяжку схема: Схемы и технологии монтажа водяного «теплого пола»

технология монтажа, инструкция с видео материалами!

Содержание:

1. Виды стяжки, какую выбрать для тёплого пола
2. Структура и толщина
3. Подготовка перед монтажом тёплого пола
4. Проектирование конструкции
5. Подготовка основания пола
6. Устанавливаем тепло- и гидроизоляцию
7. Установка демпферной ленты
8. Монтируем сетку
9. Укладка тёплого пола
10. Водяной теплый пол
11. Электрический теплый пол
12. Заливка стяжки
13. Выбор и укладка финишного покрытия
14. Видео инструкции

Сегодня в стремлении за комфортом, тёплые полы, уложенные в стяжку, вытеснили обычное отопление. Они давно уже не являются роскошью, и прочно закрепились на строительном рынке.

Укладка тёплого пола в стяжку — важный процесс, требующий серьёзного подхода. От того, как правильно выполнены все работы, зависит окончательный результат: распределение тепла, надёжность и безопасность конструкции, и даже расход потребления тепло ресурсов.

Инструкция как сделать водяной и электрический теплый пол без цементной стяжки за один день!

Несмотря на кажущуюся сложность, при желании монтаж можно произвести самостоятельно.

Виды стяжки, какую выбрать для тёплого пола

В качестве стяжки на тёплый пол используются различные готовые составы, которых на строительном рынке множество. В зависимости от особенностей смеси, они предназначены для разных условий. Существуют два типа стяжки — мокрая (на основе бетона или цемента) и сухая.

Варианты подготовки оснований: сухая и полусухая стяжка, по грунту, настильный способ и в бетонное основание — все способы в одной статье!

Мокрая — сегодня популярна, так как стоит не дорого, хорошо держит тепло и практически любой может сделать её своими руками. Но длительность монтажа увеличивается, так как необходимо время для высыхания состава (месяц), что является большим минусом.

Сухая — это лёгкий насыпной материал, поверх которого кладутся листы ДСП или фанеры. Монтаж несложный, возможность сделать тонкий слой, особенно подходит при небольшой высоте помещения. Смеси сразу готовы к применению и не требуется время для высыхания.

На пол расстилается плёнка из полиэтилена, на которую высыпается сухой материал. Он ровняется, после чего можно приступать к монтажу финишного покрытия.

Так как в составе отсутствует вода, то укладывать можно при любой температуре, в том числе и при минусовой. Главный недостаток данной стяжки — боязнь воды, поэтому она не подходит для влажных помещениях и на водяные тёплые полы.

Структура и толщина

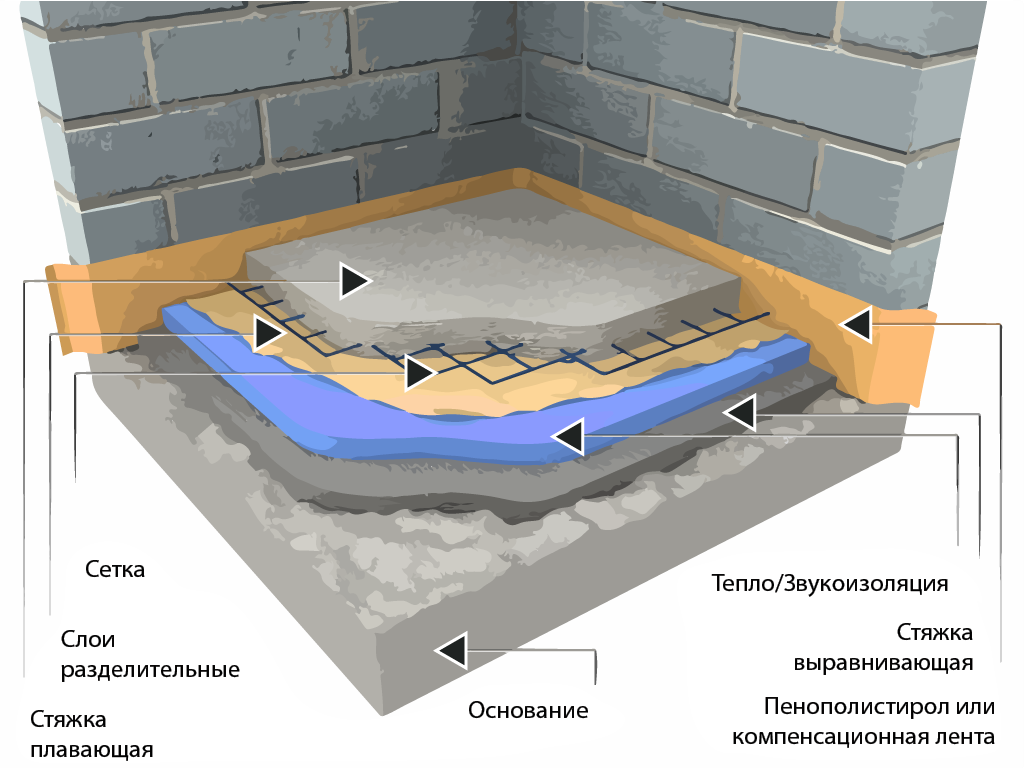

Тёплый пол под стяжку — многослойная конструкция. Снизу монтируется черновой слой, предназначенный для выравнивания неровностей основания. В случае если основанием выступает бетонная плита перекрытия, и она ровная, то данный слой можно не заливать.

Второй слой делается только при электрическом типе полов, он заливается на гидроизоляцию. Третий — обязательный при любом виде тёплого пола, на него стелится финишное покрытие.

Самые популярные мокрые стяжки:

1. Бетон с небольшими фракциями — используется для монтировании чернового пола или водяной тёплой системы.
2. Составы на основе цемента и песка — именно такие смеси с добавлением пластификаторов, применяются при монтаже тёплых электрических полов.

На объём цемента в стяжке влияет вид напольного покрытия, которое планируется укладывать. Если используется тяжёлый материал — паркет, ламинат или керамическая плитка, то к 1 части цемента добавляется 5 песка и 0,7 воды.

При установке в качестве чистового покрытия линолеума или ковролина, пропорция следующая: песок, цемент и вода (1 — 4 — 0,7). Если в стяжку добавляется щебень, то: цемента — 1 часть, песка — 3, щебня — 5.

Особых требований к технологии выполнения стяжки нет, однако есть ряд правил, от которых зависит надежность всей конструкции. Во-первых, она должна иметь определённую толщину, и быть ровной, иначе могут возникнуть неполадки в функционировании системы. Это может выражаться в образовании трещин, неравномерном прогревании пола, что спровоцирует перегрев нагревательных элементов.

Устройство тёплых полов заливается бетонной стяжкой, в жилых помещениях толщиной 3 — 7 см, а в производственных до 10 см. При монтировании водяной системы размер слоя над трубами от 4 до 7 см. Покрытие толщиной от 3 до 5 см даёт возможность практически сразу, и равномерно нагревать пол и помещение, как только включается обогрев.

При небольшой высоте потолков, не позволяющей делать стяжку 3 и более сантиметров, рекомендовано использовать самовыравнивающиеся смеси, нанесение их на трубы слоем 2,5 см достаточно для прочности конструкции.

Подготовка перед монтажом тёплого пола

Важным моментом перед монтажом системы подогрева являются подготовка поверхности, и обустройство гидро- и теплоизоляции. В противно случае, функционировать система будет менее эффективно.

Проектирование конструкции

Любые строительные процедуры следует начинать с подготовки проекта. Нужно произвести расчёт теплоотдачи, шаг трубы или кабеля тёплого пола. Правильно подобрать все слои конструкции, и рассчитать затраты. Кроме того, необходимо определиться с чистовым покрытием, от него зависит не только толщина стяжки, но и шаг нагревательных элементов.

Подготовка основания пола

Требование к основанию для монтажа теплосистемы, вне зависимости от вида — чистая и ровная поверхность. Поэтому, предварительно специалисты рекомендуют подготовить места для магистрали, и сделать пазы для прокладки проводов, чтобы потом не намусорить.

При наличии трещин, их необходимо заделать. При больших неровностях в основании, допускается заливка тонкой черновой стяжки под тёплый пол (смесь из цемента с пластификаторами), она должна подсохнуть, прежде чем приступать к выполнению дальнейших работ. Если отсутствует потребность в заливке, то нужно вымести мусор, и пропылесосить пол от пыли.

Важно! Допускаются перепады чернового пола 5 мм, если больше, то это способствует образованию воздушных карманов, что отрицательно влияет на функционирование системы и равномерность обогрева.

Устанавливаем тепло- и гидроизоляцию

На основание кладётся утеплитель (пенопласт, минеральная вата), материал обязан обладать прочностью, крепится он специальным клеем. Именно этот слой способствует уменьшению потерь тепла и расходов на обогрев. Для водяных полов рекомендована теплоизоляция с фольгированной поверхностью.

Сверху кладётся гидроизоляционный слой. При монтажных работах теплого пола в многоэтажке, на него следует обратить особое внимание, от этого зависит состояние потолков у соседей снизу в случаи протечке. Если же квартира на первом этаже, то требуется парагидроизоляция, так как из подвала могут проникать пары от коммуникаций.

Нельзя забывать и о том, что гидроизоляция будет располагаться под тёплым полом, поэтому она должна выдерживать высокие температуры. Для использования с нагревательными системами рекомендуется применять следующий материал:

• обычную полиэтиленовую плёнку, не тоньше 200 мкм;
• цементно-полимерную смесь — идеальный вариант, она эластична, абсолютно водонепроницаема и имеет высокую теплостойкость;
• мембрану из жидкого силикона или ПВХ;
• рулонные изделия.

Чаще, практикуется укладка полиэтиленовой плёнки, из-за невысокой стоимости. Она укладывается в внахлёст 10 — 15 см, а стыки проклеиваются при помощи монтажного скотча.

Установка демпферной ленты

Демпферная лента — вспененный полиэтилен, имеющий самоклеящуюся основу. Обычная её толщина 6 — 8 мм. Лента компенсирует расширение стяжки в отопительный период. Монтируется она по всему периметру  площади, в местах соединения стен с полом.

Лента оборудуется так называемым «фартуком» из ПЭТ-плёнки, при помощи него прикрывается место стыка между лентой и теплоизоляцией, тем самым, при заливке раствор не затечёт в промежутки. Высота ленты зависит от толщины стяжки, причём верхняя граница должна располагаться над напольным покрытием.

Монтируем сетку

Армирующую сетку можно уложить как под трубы или кабель тёплого пола, так и сверху них, а можно и с обеих сторон. Более удобный вариант — сетка под нагревательными элементами, так как они крепятся к ней.

Сетка для тёплого пола: предназначение, какие бывают виды, критерии выбора и как произвести монтаж своими руками.

Нет необходимости в специальных клипс для фиксации деталей. Однако она не армирует основание, в отличие от сетки сверху, которая удерживает раствор и делает его единым монолитом. Но при высоком качестве цемента можно обойтись без сетки, или заменить её фиброй.

Укладка тёплого пола

После завершения всех подготовительных действий, можно переходить к монтажу нагревательной системы.

Водяной теплый пол

При укладке водяного пола используются трубы из металла или полиэтилена, они имеют хорошие показатели теплопроводимости, легко гнутся, продаются в бухтах, что удобно, так как нет стыков внутри плиты.

Основные этапы процесса укладки тёплого пола в стяжку следующие:

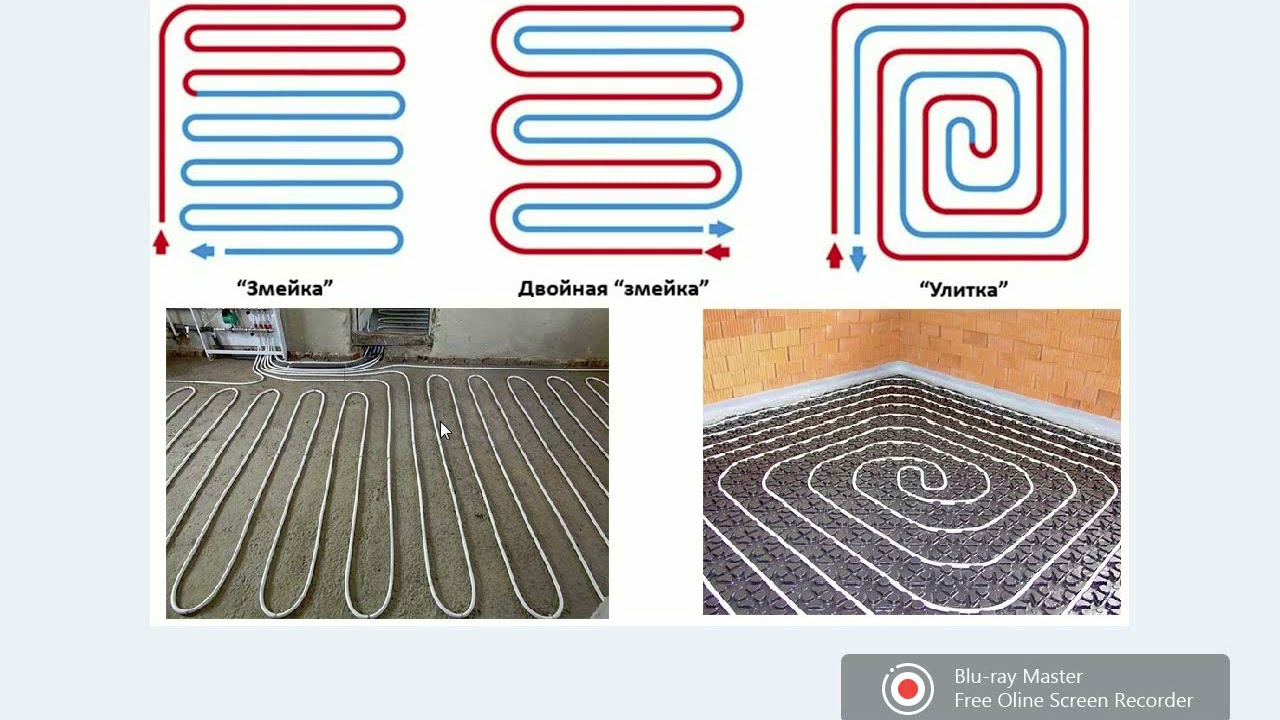

1. Раскладка труб согласно подготовленной схеме. Популярные способы размещения трубопровода в виде змейки или улитки. Трубы укладываются друг от друга на расстоянии 10 — 30 см. Рекомендовано делать максимальную длину петли не более 80 метров. Повороты должны быть плавные, резкие могут привести к порыву трубы. Особенно необходимо аккуратно производить изгиб металлических труб, это удобно делать, используя специальную пружину.

• Закрепление элементов. Это можно производить с помощью крепёжного профиля, который монтируется к полу дюбелями, закреплять на арматурную сетку или укладывать на пенополистирольные маты.

• Подключение подающего и возвратного трубопровода пола. Делается при помощи коллекторного распределительного узла, это лучший способ. Подключение труб к коллектору производится зажимными фитингами. Сначала, подсоединяется один край контура, а по завершению укладки второй.

• Испытание конструкции. Процедуру необходимо провести до момента заливки стяжки. Для этого следует довести давление в системе до 4 БАР, и осуществлять наблюдение далее. Если давление остаётся в норме, то можно заливать стяжку.

Электрический теплый пол

В электрическом полу элементом обогрева выступает кабель.

Этапы установки кабельного тёплого пола в стяжку:

1. Планировка системы. Определяется место расположения кабели и шаг элементов. Отступать от стены нужно не менее 5 — 10 см, а также от приборов отопления и мебели.

• Подготовка места для датчика температуры и терморегулятора. Подготавливаются пазы для гофрированной трубы, в которой будут располагаться датчик и провода в момент бетонирования, иначе пол будет неровный.

• Укладка системы. Если планируется монтирование кабеля, то потребуется цементно — песчаный раствор, а при использовании нагревательного мата цементная подушка не нужна.

Прокладывается кабель, начиная с фиксации его начала и муфты монтажной лентой. Затем он раскладывается согласно схеме по всей площади. Участки поворотов, если кабель не фиксирован на сетке, делаются с радиусом не менее 5 см. Недопустимо пересечения кабеля.

• Закрепление кабеля. При установке тёплого электрического пола на арматурную сетку, крепление кабеля производится с помощью неё. Другой способ — закрепление на скобы и монтажную ленту.

• Подключение системы. Кабель присоединяется к силовому элементу, и прячется в муфту. Затем, питающий кабель соединяется с терморегулятором.

Важно! Каждая система должна иметь отдельный терморегулятор.

• Проверка электрического тёплого пола. После подсоединения всех проводов, устройство проверяется на работоспособность, путём подключения к электропитанию, и только тогда можно начинать заливку.

Заливка стяжки

Делается стяжка при плюсовой температуре. Вся площадь заливается за раз. Чтобы не образовывались воздушные пустоты, требуется проткнуть поверхность в нескольких местах с помощью тонкого металлического предмета, так как воздух сам не может выйти из-под тяжёлого цементного слоя.

Предлагаем ознакомиться с статьей о том как залить правильно водяной тёплый пол – 3 способа с инструкциями и видео пособием!

Если площадь помещения большая, после укладке тёплого пола, устанавливаются специальные маяки, они являются уровнями для заливки ровного слоя раствора. Размещаются маяки в 0,5 метре от стены, а друг от друга на расстоянии меньше, чем размер правило.

Делается бетонирование от дальнего угла к двери. Раствор выливается между маяками, равномерно распределяется и выравнивается, его уровень не должен быть выше маяков.

Чтобы стяжка вышла качественная, она требует ухода. Для этого, 2 — 3 раза за день на протяжении недели, её поверхность смачивается водой, так как раствор обязан затвердеть, а не засохнуть. Включать систему тёплого пола следует после того, как полностью высохнет уложенная стяжка.

В общем, процедура заливки несложная. При соблюдении инструкции и технологии по изготовлению раствора, любой сможет своими руками провести все самостоятельно.

Выбор и укладка финишного покрытия

Выбирать финишное покрытие нужно с учётом требований, которые возлагает на них пол с обогревом. Такие покрытия имеют обозначение на упаковке, которое говорит о его совместимости с тёплыми полами.

 Помимо этого, изделие должно подбираться в зависимости от предназначения помещения. В ванной комнаты с повышенной влажностью, лучше укладывать керамическую плитку, так как она не боится воды, химических моющих средств и проста в уходе.

Кроме того, плитка — лучший теплопроводящий материал, и наиболее подходит для полов с обогревом любого типа. Плитка фиксируется при помощи специального клея, который наносится на неё слоем 50 мм. По её углам выставляются крестики, они служат ориентиром для размещения следующего изделия.

При выборе древесины, стоит отметить, что она плохой проводник тепла, поэтому лучше брать экзотические породы деревьев. Ламинат, линолеум и ковролин — также по теплопроводимости стоят ниже керамики, и менее экологичны. А вот по эстетическим показателям они более пригодны, и способны создать отличный интерьер. Предпочтительней их укладывать на тёплый электрический пол.

 Ламинат монтируется на прогретый пол, поверх стяжки укладывается тонкая подложка. Принцип монтажа ламината стандартный, путём защёлкивания замка двух рядом расположенных дощечек.

Линолеум или ковролин укладывается очень просто. Как только подсохнет поверхность, её нужно очистить от пыли, и поверх неё уложить  гидроизоляцию (полиэтиленовую плёнку). После этого можно расстилать материал.

Если площадь большая, и понадобится несколько полос, то они кладутся в стык, и соединяются холодной сваркой. Как видите, осуществить укладку тёплого пола в стяжку самостоятельно несложно, и под силу каждому. Главное правильно составить схему конструкции и подобрать подходящий материал.

Видео инструкции

🔥 7. КАК СДЕЛАТЬ / ЗАЛИТЬ СТЯЖКУ ПОД ТЕПЛЫЙ ПОЛ. От А до Я! Стяжка теплого пола толщина стяжки

Смотрите это видео на YouTube

Смотреть видео

Монтаж нагревательного кабеля в слой наливного пола под плитку.

Смотрите это видео на YouTube

Видео

Толщина стяжки под тёплый пол

Смотрите это видео на YouTube

Цементная стяжка для теплого пола

Смотрите это видео на YouTube

Монтаж и проверка нагревательного кабеля перед заливкой стяжки, теплого пола Теплолюкс

Смотрите это видео на YouTube

Схемы теплого пола – конструктивная, размещения оборудования, подключений

Теплый пол создается по определенным схемам, которые имеются в проектной документации, или же разработанными самостоятельно в соответствии с опытом строительства в сходных условиях.

В частных домах условия мало чем различаются. Важно, что сходны общая обогреваемая площадь пола — (в основном 80 — 250 м кв.) и площадь отдельных комнат 10 — 40 м кв.

Оборудование, применяемое в частных домах однотипное, а нередко одинаковое — от одного производителя. Это дает возможность применять сходные конструктивные, монтажные схемы теплых полов.

Далее рассмотрим наработанные схемы монтажа, в т.ч. и гидравлическую разводку и подбор оборудования.

Пирог теплого пола

Основная конструктивная схема – «пирог» теплого пола. Имеется определенная последовательность слоев. Здесь основная сложность в недопущении брака и отступлений от принятой схемы.

• 7. Основание горизонтальное, и сухое. перепад высот в комнате — не более 5 мм.
• 5. Выравнивающая подсыпка из песка (непрочная стяжка) под утеплитель.
• 4. Утеплитель — плотный крепкий и водоустойчивый экструдированный пенополистирол. Толщина — не менее рекомендаций СНиП по утеплению (100 — 220 мм), для межэтажных перекрытий — 35 мм.
• Гидроизоляция отделяет стяжку от утеплителя, препятствует быстрому уходу воды из стяжки.
• 3. Армирование — металлическая сетка 50 — 150 мм, из прута 4 — 5 мм, приподнятая, так, чтобы находится в толще стяжки.
• 1. Трубопровод — металлопластиковый, PERT и РЕХ, чаще 16 мм в диаметре.
• 2. Стяжка бетонная толщиной от 8 см, поделенная на фрагменты со стороной 4 — 5 м (один контур трубопровода в фрагменте стяжке).

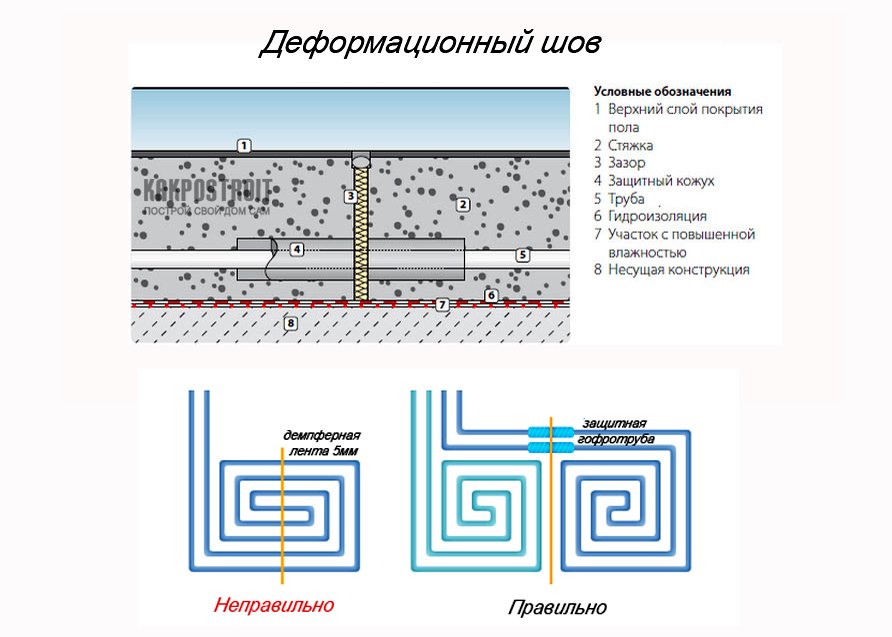

• 8. Деформационные швы, заполненные демпферной лентой шириной 5 — 15 мм, — делят стяжку на фрагменты и отделяют от стен
• 6. Напольное покрытие пригодное для теплого пола.
• 9. Плинтус закрывает деформационный шов.

Более подробную информацию по каждому слою можно узнать на данном ресурсе.

Визуальная схема размещения элементов, — конструкция, последовательность укладки:

Укладка трубопровода

Трубопровод должен быть уложен так, чтобы не возникало температурной зебры на поверхности стяжки. Также плотность укладки определяется требуемой теплоотдачей в соответствии с теплотехническим расчетом (если такой проводился). Максимальное расстоянием между трубами — 250мм. Минимальное — 100 мм.

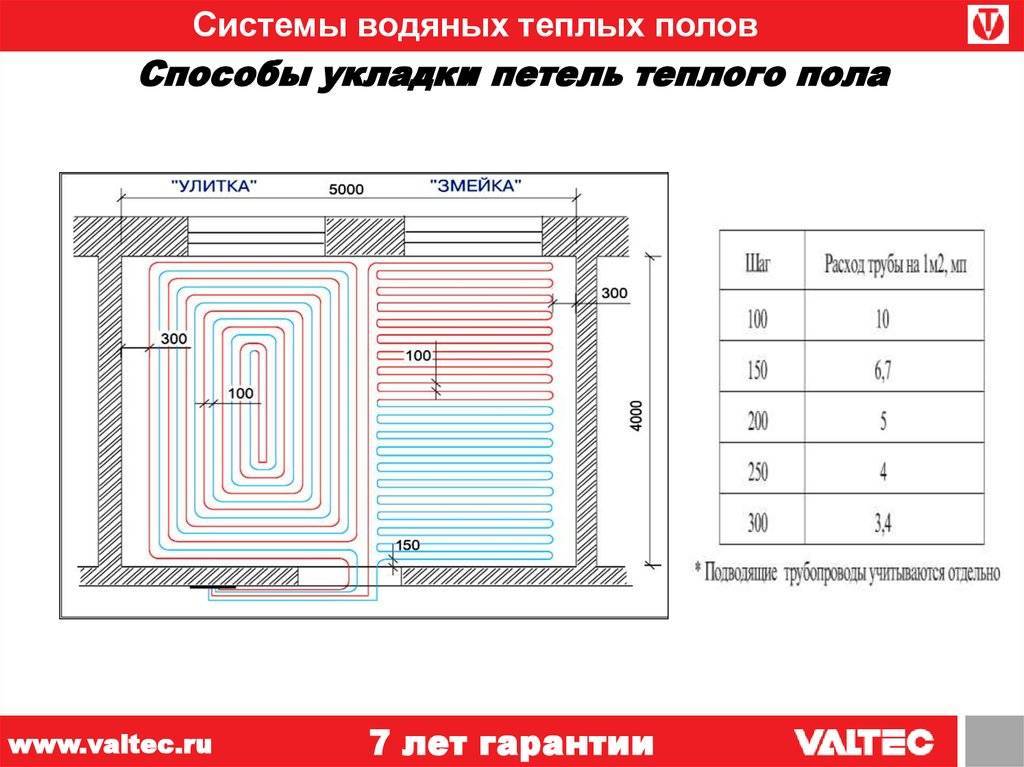

Главная схема укладки — улиткой (спиральная), при которой чередуются трубы подачи и обратки. Укладка змейкой лучше подходит в помещениях, вытянутых вдоль холодных зон (угловых), узких и длинных.

Более плотная укладка (100 — 150 мм) в холодных (краевых) зонах, которые тянутся вдоль наружных стен. Ширина краевой зоны обычно 0,4 — 0,8 метра. Меньше плотность (150 – 250 мм) ближе к центру здания.

Длину одного контура не рекомендуется делать больше 80 метров, чтобы не превысить потерю напора возникающего при расходе теплоносителя, который покрывает «средние» теплопотери здания.

Иными словами, чтобы не выйти за технические возможности насосов 25-40 , 25-60, при покрытии теплопотерь «обычного дома».

Подробней о выборе насосов теплого пола

Трубопровод привязывается к сетке пластиковыми застежками, — какие трубы применить

Схема водяного пола для дома

Размещение контуров водяного пола в доме должно выполнятся в соответствии с проектом. Учитываются теплопотери всего здания и каждой комнаты, исходя из которых выбирается плотность укладки трубопровода, скорость движения теплоносителя, насос и др.

Но часто все сводится к однотипным схемам, с длиной контуров 60 — 80 метров, которые применимы для хорошо утепленных домов.

Или же к применению контуров длиной 40 — 45 метров, для которых применяется упрощенная гидравлика с ограничителями потока — РТЛ регулировка температуры

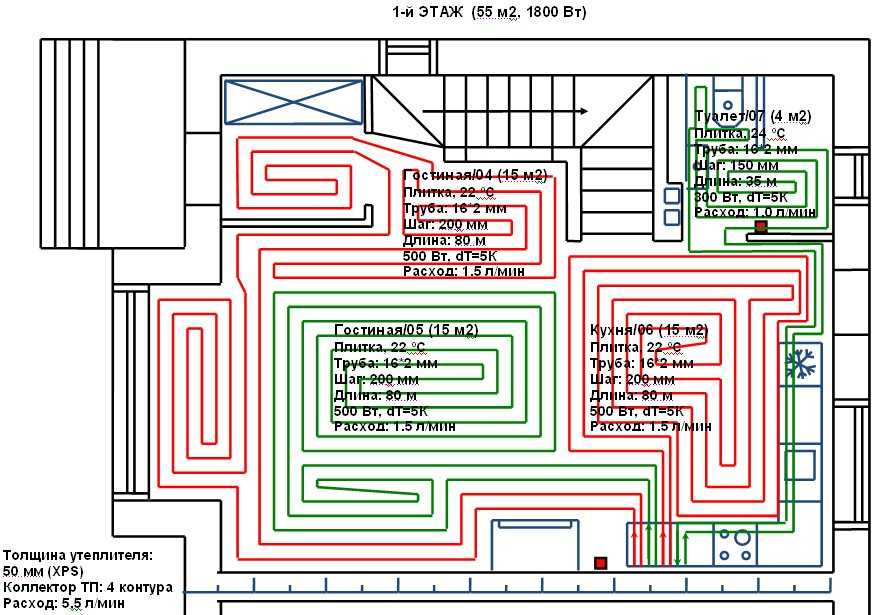

Типичная схема размещения контуров. Согласно расчета не во всех комнатах делается плотная укладка в холодных зонах.

Примерно одинаковая плотность размещения контуров по площади дома, — шаг укладки 100 мм в краевых зона и 200 мм в остальной части нормально утепленных домов

Участки пола, заставленные оборудованием, низкой мебелью остаются без трубопровода, например, размещение трубопровода в санузле с ванной и душевой кабинкой.

Подключение водяного пола, устройство гидравлики

Водяной пол подключается к общей отопительной сети, точно также, как ветвь радиаторов, — параллельно, через тройники.

Монтажная схема водяного теплого пола выглядит следующим образом:

Необходимо уделить внимание средствам защиты. На схеме указаны:

• Защитное термореле которое отключает насос, и которое установлено на подающем коллекторе.
• Байпас с дифференциальным клапаном между подачей и обраткой, перепускающий жидкость при повышении разности давления из-за прикрытия контуров.
• Контроллер насоса, выключающий его при закрытии сервоприводов на коллекторе.

Также на схеме приведены средства автоматики — термостаты в комнатах сблокированные с сервоприводами регулировочных кранов на коллекторе.

Работу смесительного узла и коллектора разберем отдельно.

Как работает смесительный узел с коллектором

Приведена схема работы трехходового клапана. в котором смешивается подача с котла и обратка с теплого пола.

Работа клапана возможна только под воздействием насоса теплого пола установленного в контуре коллектора (в любом месте).

На практике может устанавливаться и двухходовой клапан перекрывающий подачу на смесительный узел.

Клапан управляется средствами автоматики — термоголовкой, датчик которой устанавливается на трубопроводе подачи и регулирует температуру обычно в пределах 30 — 50 градусов.

Коллектор водяного пола распределяет теплоноситель по контурам. Обычно на гребенке обратки коллектора устанавливаются балансировочные краны, возможно с сервоприводами. На подаче — указатели потока с возможностью перекрытия. Но это дорогая комплектация.

Подробней об устройстве коллектора теплого пола

Наиболее дешевый вариант гидравлики теплого пола для небольшого дома — коллектор с закрывающими шаровыми кранами (с дополнительно установленным балансировочным на наиболее коротких петлях), с термоголовкой смесительного узла, которая регулируется вручную.

Монтаж теплого водяного пола | Напольные покрытия

Лучистое отопление пола имеет ряд несомненных преимуществ перед радиаторной или конвекционной системой отопления. Во-первых, к ним относится равномерный обогрев помещения, а направление потока тепла снизу вверх благотворно влияет на здоровье организма человека. Здесь даже в теории сложно представить негативное влияние на здоровье, наоборот – теплый пол сушит воздух и снижает концентрацию пыли в воздухе. Во-вторых, отсутствие громоздких батарей и радиаторов позволяет добиться эстетической дизайнерской привлекательности помещения, увеличивает жилую площадь.

Несмотря на немалые финансовые вложения в устройство водяного теплого пола, он не требует особых материальных затрат на обслуживание, серьезные затраты придется иметь только при . В то же время эксплуатация теплых полов при условии качественного их монтажа возможна уже через несколько десятков лет.

Устройство водяного теплого пола

Конструкция пола представляет собой систему водопроводных трубных контуров, которые монтируются в бетонный фундамент. Иногда систему монтируют на деревянную основу, но со значительно сниженной эффективностью теплопередачи, плюс уменьшаются возможности декоративного пола. Горячая вода циркулирует по трубопроводу и нагревает пол, тем самым обеспечивая обогрев всего помещения. Напольное покрытие для теплого водяного пола может быть самым разнообразным, включая керамическую плитку, ламинированные панели, отделку камнем и т. д.

Образно говоря, обычный водяной теплый пол – это своего рода слоеный пирог, при этом каждый слой выполняет свою функцию, поэтому игнорируя какую-либо составляющую «пирога», вы не получите качественного результата.

Итак, основой для теплого водяного пола может быть бетон, песок, земля или дощатый, но лучшими причинами считать бетон – строительный раствор более надежен и долговечен в эксплуатации. Для компенсации механической нагрузки на тяжесть всего «пирога» и его расширение по периметру помещения с гидроизоляционным слоем укладывается демпферная лента. Для снижения тепловых потерь и направленного теплового потока используется теплоизоляционный слой.

Следующий слой – контуры системы труб, которая обеспечивает весь функционал задачи, это основная часть водяного теплого пола.

Хотя трубы имеют достаточный запас прочности, но укладывать на них линолеум или бетонные плиты нельзя. Для равномерного прогрева поверхности пола и распределения давления необходим несущий слой стяжки.

Наконец, для решения декоративно-эстетических задач укладывается финишное покрытие с хорошими теплопроводными свойствами.

Поэтапная укладка водяного теплого пола

Сначала подготовьте основание, оно должно быть прочным, сухим, ровным. Допустимое отклонение (перепад) поверхности не более 5 мм на метр. Все отметки превышают выравнивание, поэтому бетонный фундамент предпочтительнее песчаного или деревянного. Только после полного застывания стяжки можно переходить к следующему этапу монтажа. На этом этапе нужно устранить причины сырости основания, конечно, если они есть.

Далее необходимо приступить к монтажу гидроизоляции. На сегодняшний день наиболее распространенными гидроизоляционными материалами являются полиэтиленовые пленки. Рекомендуемая толщина пленки варьируется от 0,25 мм до 0,4 мм. Пленка укладывается внахлест – не менее 15-20 см, на который тщательно проклеивается строительный скотч. Обязательно сделайте припуск гидроизоляционной мембраны на стены, так как устроенный по конструкции теплый водяной пол займет 5-8 см. В дальнейшем излишки полиэтиленовой гидроизоляции на стенах нужно будет срезать.

Укладка демпферной ленты желательно совместить с ступенчатой ​​гидроизоляцией. Его задача – компенсировать расширение цементных смесей при их высыхании и уменьшить охлаждающий эффект наружных стен помещения. По периметру помещения укладывается специальная лента высотой, соответствующей высоте будущего пола.

Теперь можно приступать к монтажу теплоизоляционного слоя. Для его монтажа на рынке продаются готовые материалы, специально предназначенные для водяного теплого пола. Большинство из них качественные – пенополистирол со слоем металлической фольги. Через такой слой теплоотдача минимальна, даже наоборот, за счет эффективного отражения тепло направляется на напольное покрытие и в помещения.

Теплоизоляционный слой может быть сформирован из экструдированных профильных плит, сборка трубопровода в этом случае несколько упрощается, так как в них уже предусмотрены специальные углубления для труб. Сборка этих плит производится подобно ламинированным панелям, то есть практически безотходно и быстро, так как они приклеиваются на замки. Одно но, какой бы теплоизоляционный материал вы ни выбрали, экономить на нем не следует. Даже качественные фольгированные плиты не должны быть толщиной менее 15 мм, только такой слой может обеспечить качественную обратную связь пола с теплой водой.

Наконец, можно приступать к укладке трубных элементов. Трубопровод делается из армированных пластиковых или полиэтиленовых труб, а пол будет теплым из пластиковых труб. При сложной установке с многочисленными изгибами целесообразно использовать пластиковые трубы.

Некоторые нюансы и особенности монтажа трубопровода

При монтаже профессиональные строители придерживаются определенных правил:

• Возле входных дверей, наружных стен трубы чаще размещают и реже по центру помещения . Однако зазор менее 10 см затрудняет циркуляцию воды, так как увеличивает длину откачки, а при зазорах более 30 см пол будет прогреваться неравномерно;
• Недопустимо соединение одного вида труб с другим, то есть металлической трубы с пластиковой;
• Монтаж труб в переходах из помещения в помещение выполнять в металлических муфтах;
• Корпус с коллекторами и редукторами должен быть не только хорошо спрятан без ущерба для внутреннего пространства, но и обеспечивать свободный доступ к регулировке прибора;
• Какая бы из схем укладки труб при монтаже водяных теплых полов не была выбрана вами – «змейка», «спираль» или «змейка», зигзаг труб необходимо закрепить плиты теплоизоляции в пазы, клипсы или рейки.

Гидравлическое испытание водяного пола

После монтажа и подключения труб подключается к водопроводу и система находится под давлением.

Вода подается в каждый контур отдельных воздухоотводчиков через специально предусмотренные сливные пробки. Там, где это возможно технологически, теплый пол выдерживают под давлением не менее двух суток. Некачественные участки при малейших признаках протечки сразу демонтируются и переделываются.

Повторную проверку следует проводить не только на пострадавшем контуре, но и на всей системе теплого пола.

Устройство чистовой стяжки водяного пола

Укладка чистовой стяжки производится после окончания гидравлических испытаний. Если исключить нанесение декоративных покрытий, то финишная стяжка – завершающий этап работ по устройству водяного теплого пола.

Заливка чистовой стяжки выполняется по предварительно уложенной металлической сетке или с использованием стекловолоконного полимера, добавляемого непосредственно в раствор стяжки.

Смотрите также:

Теплый пол – возможность жить комфортно

Теплый пол. Как нанотехнологии согревают ноги?

Ламинированный пол для дома

Планирование системы подогрева пола

Содержание

• Введение
• Как работает пол с подогревом и что это такое?
• Что нужно для напольного отопления?
• Ключевые компоненты
• Пошаговое руководство по установке напольного отопления
• Сколько стоит установка теплых полов?
• Стоимость установки электрического теплого пола
• Стоимость установки водяного теплого пола
• 3 Различные типы систем напольного отопления
  • Теплый пол с водяным подогревом
  • Теплый пол с водяным подогревом
  • Система электрического обогрева
• Преимущества напольного отопления
  • №1 Экономичный
  • #2 Низкая стоимость обслуживания
  • #3 Эффективность и удобство использования
  • #4 Простота установки
  • #5 Компактный
  • #6 Свобода регулирования комнатной температуры
  • #7 Подходит для всех типов полов
  • #8 Совместимость с возобновляемыми источниками энергии
• Часто задаваемые вопросы
• Заключение



Введение

Система обогрева пола (UFHS) — это способ обогрева помещения лучистым теплом. Эта система создает источник тепла внутри пола, который, в свою очередь, излучается в помещение. Пол обогревается системой труб или кабелей, уложенных под напольное покрытие. Эта система разрабатывалась и совершенствовалась в течение многих лет, и со временем были использованы передовые методы, чтобы сделать ее более эффективной.

Систему напольного отопления можно установить для обогрева строящегося дома или в качестве системы модернизации с использованием труб/кабелей в существующем здании. UFHS в равной степени может использоваться для обогрева одной конкретной комнаты или всего дома, выбор за вами.

Все это звучит довольно увлекательно и легко выполнимо, но многое нужно для того, чтобы система заработала. Так что не волнуйтесь. Наша команда на складе напольного отопления готова подробно рассказать вам обо всех этапах.

К концу этой статьи вы будете хорошо знать, как спланировать систему обогрева пола.



Как работает теплый пол и что это такое?

Система подогрева пола работает, превращая ваш пол в источник тепла, который, в свою очередь, излучает теплый воздух, делая помещение теплым и уютным. Система эффективна, надежна и доступна по цене. В основном существует два типа систем напольного отопления: влажная/водяная система напольного отопления с использованием труб и электрическая система напольного отопления с использованием кабелей.



Работник в желтой форме устанавливает систему подогрева пола.

В обоих случаях гибкие трубки (трубы/кабели) закрепляются под полом, обеспечивая комфортный температурный режим в помещении. Системы работают, излучая тепло в помещение через пол.

Оба метода эффективны и надежны. Тот, который вы выберете, полностью зависит от вашего личного выбора, требований к пространству и бюджета.

Система подогрева пола имеет много преимуществ, и она становится все более популярной среди многих домовладельцев и строителей в Великобритании.

Ключевым аспектом напольного отопления с помощью радиаторов является тот факт, что теплый пол нагревается снизу вверх. Простая ходьба по теплому полу вызывает ощущение тепла в теле, но тот факт, что пол излучает тепло прямо вверх по всем частям тела, делает систему обогрева более полезной и целенаправленной. Система теплого пола спроектирована так, чтобы быть наиболее эффективной в той части помещения, в которой находится тело человека, то есть от пола вверх.



Что нужно для теплого пола?

Система напольного отопления проектируется специально в соответствии с размером и формой помещения, однако, как правило, состоит из общей группы компонентов.

Вот основные компоненты, которые обеспечат правильную работу вашего UFHS.



Основные компоненты

• Коллектор – Коллектор – это часть системы, отвечающая за забор теплой воды из котла или теплового насоса и распределение ее по гибким трубам системы отопления в полу на уровне пола. правильная скорость потока.
• Трубопровод – Коллектор – это часть системы, отвечающая за отбор теплой воды из котла или теплового насоса и распределение ее по гибким трубам системы отопления внутри пола с правильным расходом.
• Коммутационный центр — Коммутационный центр в UFHS соединяет соединения термостата, привода, бойлера и насоса с одной точкой. Центр коммутации, по сути, является мозгом системы, а также позволяет легко подключать все компоненты, упрощая процесс установки.
• Термостат – Система подогрева пола поставляется с индивидуальными термостатами для каждой комнаты. Таким образом, вы можете установить желаемую температуру с программируемым временем включения/выключения в каждой комнате независимо друг от друга.



Пошаговое руководство по укладке теплых полов

Теперь, когда мы рассмотрели основы системы теплых полов и все, что требуется, давайте взглянем на пошаговое руководство по установка системы.

1. Первым шагом является теплоизоляция пола, что очень важно для повышения эффективности системы. Изоляция создает барьер, препятствующий движению тепла вниз, и гарантирует, что оно излучается только вверх. Изоляция для системы, встроенной в стяжку, обычно представляет собой жесткую плиту с фольгированным верхом.
2. Далее монтаж коллекторов теплого пола – обычно они прикручиваются к стене примерно на 400 мм от высоты пола.
3. После очистки изоляции или чернового пола от песка и грязи уложите трубы в соответствии с прилагаемой схемой труб, используя хомуты для труб, соблюдая расчетное расстояние между трубами, указанное на чертеже.
4. Подсоедините трубы к коллектору с помощью прилагаемых трубных соединителей.
5. Заполните трубы водой и опрессуйте.
6. Нанесите стяжку (жидкую самовыравнивающуюся или традиционную стяжку) поверх труб и изоляции.
7. Наконец, дайте стяжке высохнуть. После полного высыхания стяжки включите систему отопления на самую низкую температуру, а затем через несколько дней постепенно увеличивайте ее в соответствии с нашей инструкцией по вводу в эксплуатацию.

В нашем подробном руководстве по установке и вводу в эксплуатацию подробно описаны все вышеперечисленные этапы.



Сколько стоит установка теплых полов?

Влажная система, как правило, дороже, чем электрическая система, которая довольно экономична. В среднем мокрая система может стоить около 90 фунтов стерлингов за квадратный метр, в то время как система электрического отопления стоит примерно 50 фунтов стерлингов за квадратный метр.

Общие расходы на пол с подогревом (система отопления, установка, материалы и сервисные сборы) составят около 500 фунтов стерлингов от до 8000 фунтов стерлингов .

Общая стоимость зависит от установленной системы отопления и площади покрытия. Электрическая система, как правило, будет стоить меньше, чем мокрая система.



Стоимость установки электрического подогрева пола

Стоимость установки электрического подогрева пола следующая:

Новостройка: от 50 до 75 фунтов стерлингов за квадратный метр.

Имущество в стадии ремонта: От 60 до 85 фунтов стерлингов за квадратный метр.



Стоимость установки водяного теплого пола

Стоимость установки водяного теплого пола следующая:

Новостройка: от 90 до 135 фунтов стерлингов за квадратный метр.

Существующая недвижимость в процессе ремонта: от 135 до 185 фунтов стерлингов за квадратный метр.



3 Различные типы систем напольного отопления

Существует два основных типа систем напольного отопления; мокрый и электрический. Однако мокрая система имеет еще две категории.



Теплый водяной пол с подогревом в стяжке

В этой системе 16-миллиметровые трубы устанавливаются поверх изоляции, а затем сверху наносится слой стяжки. Затем стяжка высушивается и покрывается желаемым финишным покрытием.

Эта система управляется коллектором, который обычно размещается внутри шкафа. Плита перекрытия излучает тепло в теплой воде, спрятанной под системой подогрева пола.

Плюсы

• Энергоэффективная система
• Дешевая установка
• Значительно снижает счет за электроэнергию

Минусы

• Для установки системы может потребоваться демонтаж существующей стяжки пола
• Не подходит для существующей недвижимости



Теплый пол с водяным подогревом

Эта система является лучшей альтернативой встроенному в стяжку напольному отоплению в существующих зданиях, поскольку нет необходимости в капитальном ремонте существующей конструкции пола.

Включает в себя специальную систему, в которой трубы диаметром 12 или 16 мм устанавливаются в изолированные панели или зубчатые (пластмассовые панели пола) поверх существующих стяжек пола.

Эти низкопрофильные системы обычно модернизируются UFHS в существующих объектах, а не в новостройках.

Плюсы

• Низкопрофильный
• Без демонтажа существующего пола
• Энергоэффективный
• Легко устанавливается

Минусы

• Дороже
• Модернизация изменит высоту пола



Электрическая система отопления

Электрическая система отопления дешевле водяной системы отопления и оказывает минимальное влияние на высоту пола. Это делает его популярным выбором среди многих для обогрева своих комнат. Доступно множество вариантов, начиная от свободных кабелей, систем кабельных матов, систем из углеродной пленки и фольги.

Популярной электрической системой является система кабельных матов, которая состоит из сетчатого мата из стекловолокна с кабелем, предварительно прикрепленным к верхней части на правильном расстоянии. Этот коврик имеет клейкую нижнюю сторону, чтобы приклеить его к полу.

Электрическая система управляется термостатами, которые регулируют температуру и позволяют программировать время включения/выключения. Коврики тонкие и гладкие и укладываются прямо под плитку внутри плиточного клея.

Системы кабельных матов особенно удобны для использования под плиткой на кухнях и в ванных комнатах.

Pros

• Легко дооснащается
• Капитальный ремонт исходной конструкции пола не требуется
• Менее дорогая установка и первоначальные затраты
• Отлично подходит для отдельных помещений

Минусы

• Высокие эксплуатационные расходы





Преимущества теплых полов

Системы теплых полов становятся все более популярными среди домовладельцев из-за большого разнообразия преимуществ, которые они могут предложить. Конечно, есть первоначальная стоимость установки, но инвестиции начинают приносить плоды в течение нескольких месяцев.

Вот некоторые из преимуществ системы подогрева пола.



#1 Рентабельно

Первоначальные затраты могут показаться выше, но через несколько месяцев система теплого пола окажется рентабельной. Эта современная система отопления более энергоэффективна, чем старые системы отопления.

Стандартные настенные радиаторные системы работают при температуре подачи в районе 65-70°С. Напротив, стандартная система теплого пола с бойлером обеспечивает циркуляцию воды при температуре около 50 градусов по Цельсию. Таким образом, еще до внедрения систем возобновляемой энергии мы могли видеть, что системы напольного отопления превосходят их по эффективности в силу того, что они требуют меньшего нагрева воды.

Если сравнивать только время нагрева с холодным помещением, то радиаторы будут нагревать помещение быстрее – примерно за 30 минут для хорошо изолированного помещения по сравнению с 1-2 часами для теплого пола. Однако начальное время нагрева может быть обманчивым, и радиатор обогревает помещение менее эффективно, с более высокими финансовыми затратами и с большим воздействием на нашу окружающую среду.

Как упоминалось ранее, для напольного отопления в первую очередь требуется более низкая температура подачи воды. Но еще одним важным фактором, который перевешивает эффективность напольного отопления, является его способность накапливать тепловую массу или накапливать тепло. Комбинация труб водяного теплого пола, уложенных в стяжку, создает высокоэффективную систему отопления, способную сохранять тепло и отдавать его в помещение в течение длительного времени после того, как лучший источник перестанет подавать горячую воду.
Это создание аккумуляции тепла (тепловой массы)

Водяные и электрические системы одинаково эффективны. Установка мокрой системы может стоить немного дороже, в то время как работа электрической системы может стоить дороже.

Оба они работают одинаково хорошо, так что выбор между ними является личным выбором.

Электрические системы лучше подходят для обогрева одной комнаты, а водяные системы более экономичны для обогрева всего дома.



#2 Низкая стоимость обслуживания

Как влажные, так и сухие системы просты в обслуживании. Одна из основных причин, по которой они являются предпочтительным выбором для отопления, заключается в том, что они требуют минимального обслуживания.

На складе напольного отопления мы предлагаем установки с водяным питанием, сертифицированные по стандартам BS EN 1264, а наши продукты, одобренные WRAS, гарантируют качество, сертифицированное в Великобритании.



#3 Эффективность и удобство использования

Теплый пол считается более эффективным домашним отоплением из-за тепла, выделяемого со всей площади пола помещения, по сравнению с радиаторами, которые имеют более высокую непосредственную теплоотдачу. , однако гораздо более сфокусированы и, следовательно, могут не ощущаться на другой стороне площади пола. Напротив, пол с подогревом не оставит в этом отапливаемом помещении участков с холодными участками или сквозняками. Вдобавок к этому, пользователь может лучше контролировать использование своего напольного отопления, что дает вам возможность создать идеальную температуру для комфортной среды.

С точки зрения удобства использования напольного отопления, система управляется термостатами, которые могут быть размещены в различных зонах, что позволяет пользователю управлять обогревом определенных комнат, когда это необходимо, но не нагревать неиспользуемые комнаты, чтобы не тратить энергию. Это достигается за счет того, что пол с подогревом делится на зоны, что делает его более управляемым в соответствии с идеальной комфортной температурой, чем радиаторная система.

В отличие от традиционных радиаторов, системы напольного отопления не имеют острых краев или горячих поверхностей, о которых можно было бы получить ожоги и порезы. Они абсолютно безопасны и удобны в использовании. С этой системой обогрева нет необходимости предохранять малышей от травм.

Кроме того, нет возможности добраться до системы отопления; он надежно встроен под полы.



#4 Простота установки

Водяные и электрические системы подогрева пола аккуратны и просты в установке. Их можно устанавливать как в новостройках, так и в реконструируемых.

Для некоторых систем напольного отопления может потребоваться профессиональная установка, проверка и обслуживание. Мы предоставляем обширные знания и руководства по установке на каждой странице продукта и в нижней части страницы нашего веб-сайта, чтобы клиенты могли сами устанавливать наши системы отопления.



#5 Компактность

Одно из очевидных различий между радиаторами и теплыми полами – эстетическое. Радиатор занимает много места на стене, а затем может быть ограничительным для дизайна интерьера, считая стену непригодной для мебели. Полы с подогревом, напротив, встроены в конструкцию пола и, следовательно, невидимы и не оставляют необходимости учитывать их в дизайне интерьера, а все стены доступны для мебели.



#6 Свобода регулирования температуры в помещении

Одним из основных преимуществ системы подогрева пола является уровень контроля, доступный для каждой отдельной комнаты.

UFHS управляется термостатами, которые могут быть размещены в различных зонах, позволяя пользователю управлять обогревом определенных комнат, когда это необходимо, но не нагревая неиспользуемые комнаты, чтобы не тратить энергию. Это достигается за счет того, что пол с подогревом делится на зоны, что делает его более управляемым в соответствии с вашим уровнем комфорта, в отличие от системы радиаторов, которая обычно полностью включена или полностью выключена.



#7 Совместимость со всеми типами полов

Хотите верьте, хотите нет, но система подогрева пола совместима со всеми типами полов. Будь то цемент, винил, инженерная древесина, ламинат, плитка и камень, независимо от выбранного вами покрытия пола, UFHS может быть эффективно установлен на него.



#8 Совместимость с возобновляемыми источниками энергии

Внедрение возобновляемых источников энергии и недавнее развитие технологии тепловых насосов сильно повлияли на проблему отопления в пользу систем подогрева полов. А причины просты. Тепловые насосы могут быть наиболее эффективными, подавая воду при более низких температурах. Снижение температуры на входе в систему отопления требует увеличения площади поверхности, излучающей тепло. Или, другими словами, если вы снижаете температуру потока, вам необходимо увеличить объем воды для компенсации.

Итак, переводя это на радиаторную систему, если вы снижаете температуру подачи, вы должны увеличить площадь поверхности радиатора — по сути, вы должны увеличить размер радиатора при проектировании системы. Поскольку радиаторы могут выглядеть неприглядно и ограничивать дизайн комнаты, занимая пространство на стене, недостаток дальнейшего увеличения их размера и, таким образом, уменьшения доступного пространства на стене очевиден. В противоположность этому, снижение температуры потока в системе подогрева пола гораздо проще осуществить, просто увеличив объем трубы в полу, тем самым увеличив объем воды.



Часто задаваемые вопросы о теплых полах

Какую температуру следует установить для моей системы теплых полов?

Система напольного отопления производит лучистое тепло, благодаря которому вы чувствуете себя комфортно даже при более низкой температуре воздуха, чем при более традиционной конвекционной системе. В нашей системе конструкция пола мягко прогревается до температуры 23-26°C, что создает большую излучающую поверхность.

Температуры в помещении выбираются индивидуально и устанавливаются на комнатном термостате. Как правило, 21-22°C считается средней температурой в жилом помещении. Системы обогрева пола в стяжке работают за счет нагрева стяжки, которая затем действует как аккумулятор тепла, что делает их очень эффективными в эксплуатации, а термостат будет циклически включаться и выключаться только для поддержания температуры внутри стяжки, которая затем излучается в комнату.

В регионах с самым суровым климатом может потребоваться немного более высокая температура, или люди, которые предпочитают более теплую атмосферу, могут захотеть сделать то же самое, но все это легко регулируется комнатным термостатом. Термостаты позволяют легко увеличивать или уменьшать температуру или программировать время включения/выключения.



Можно ли оставлять пол с подогревом на весь день?

Если вы живете в регионе с суровым климатом, то хорошей идеей будет оставить пол с подогревом на весь день. Это будет держать вашу комнату/дом в тепле на протяжении всего времени, пока вы там находитесь, и будет нагреваться быстрее, чем обычно, что сократит счет за электроэнергию. Как упоминалось ранее, системы напольного отопления In-Screed работают за счет нагрева стяжки, которая затем выступает в качестве теплового накопителя тепла, что делает их очень эффективными в эксплуатации, а термостат будет циклически включаться/выключаться только для поддержания температуры внутри стяжки, которая затем излучается в комната. Если вы отключите эти системы в самые суровые зимы, то повторный нагрев стяжки займет больше времени и будет стоить дороже, чем если бы стяжка оставалась теплой на несколько более низком уровне, а затем при необходимости включала нагрев.



Нужно ли отключать подогрев пола летом?

Нет необходимости включать отопление в теплую погоду. Несмотря на то, что работа системы в течение небольшого периода времени в периоды простоя обеспечит циркуляцию и не вызовет проблем при включении в зимние месяцы.



Можно ли поставить теплый пол в старом доме?

Да, мы поставляем множество вариантов решений для модернизации полов с подогревом, начиная от фрезерованных изоляционных панелей, цементных плит, пластиковых зубчатых панелей и систем из ДСП.



Чем напольное отопление отличается от радиаторов?

Стандартные системы настенных радиаторов работают при температуре подачи в районе 65-70°С. Напротив, стандартная система теплого пола с бойлером обеспечивает циркуляцию воды при температуре около 50 градусов по Цельсию. Таким образом, еще до внедрения систем возобновляемой энергии мы могли видеть, что системы напольного отопления превосходят их по эффективности в силу того, что они требуют меньшего нагрева воды.

Если сравнивать только время нагрева с холодным помещением, то радиаторы будут нагревать помещение быстрее – примерно за 30 минут для хорошо изолированного помещения по сравнению с 1-2 часами для теплого пола. Однако начальное время нагрева может быть обманчивым, и радиатор обогревает помещение менее эффективно, с более высокими финансовыми затратами и с большим воздействием на нашу окружающую среду.

Как упоминалось ранее, для напольного отопления в первую очередь требуется более низкая температура подачи воды. Радиаторы требуют обслуживания, такого как удаление воздуха из них. Это необходимая практика каждый год для поддержания эффективности радиаторов по всему дому. Помимо этого ежегодного выпуска воздуха, по словам инженеров по центральному отоплению, средний срок службы радиатора составляет от 8 до 12 лет. если радиатору более 10 лет, он может потерять эффективность и, следовательно, приведет к увеличению затрат на отопление дома с плохой изоляцией. С другой стороны, радиаторные системы становятся все более технологически совершенными, и исследования показали, что новый радиатор может быть в два раза эффективнее, чем его аналог 20-летней давности. По сравнению с этим, мы предлагаем до 50 лет гарантии на наши продукты для обогрева пола, включая наши трубы и коллекторы.

Радиаторы требуют обслуживания, например, удаления из них воздуха. Это необходимая практика каждый год для поддержания эффективности радиаторов по всему дому. Помимо этого ежегодного выпуска воздуха, по словам инженеров по центральному отоплению, средний срок службы радиатора составляет от 8 до 12 лет. если радиатору более 10 лет, он может потерять эффективность и, следовательно, приведет к увеличению затрат на отопление дома с плохой изоляцией.
