Нанесение радиальных размеров (Понятие)
Нанесение радиальных размеров (Понятие)
Руководство пользователя AutoCAD 2008 > Аннотирование чертежей > Размеры и допуски > Нанесение размеров >
Нанесение радиальных размеров
| Понятие | Процедура | Краткий справочник |

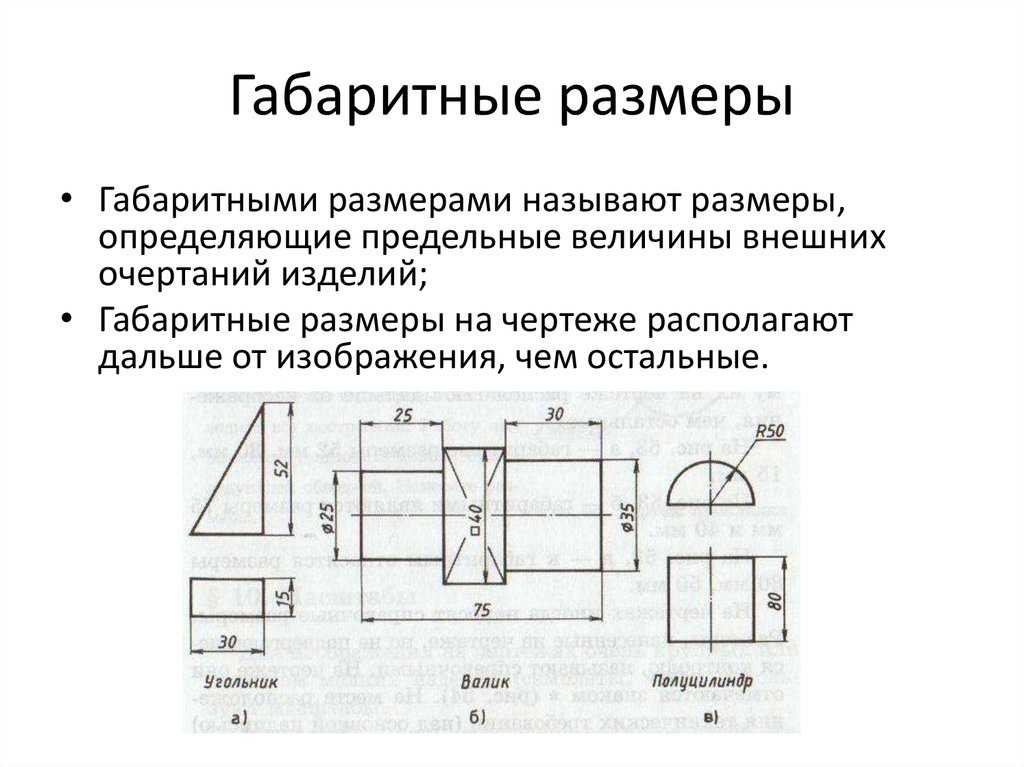

Радиальные размеры иллюстрируют значения радиусов и диаметров дуг или кругов; для этих объектов существует также возможность нанесения маркеров центра и центровых линий.
Существует два типа радиальных размеров.
- ?РЗМРАДИУС – размер радиуса дуги или окружности; перед текстом размера отображается буква R.
- ?РЗМДИАМЕТР –
размер диаметра дуги или окружности; перед текстом размера
отображается знак диаметра.
Если угол наклона радиальной размерной линии больше 15 градусов (от горизонтальной плоскости), для размерного текста, расположенного по горизонтали, создается полка выноски, также называемая ломаной линией или площадкой, рядом с размерным текстом.
При простановке размеров дуги радиальный или горизонтальный размер не обязательно располагается в пределах дуги. Если при простановке размеров дуги перетащить размер за пределы этой дуги, автоматически вычерчивается выносная линия, которая служит продолжением этой дуги. С помощью системной переменной DIMEXO можно регулировать величину промежутка между дугой и выносной линией дуги.
Управление центровыми линиями и метками центра
В зависимости
от настроек размерного стиля, маркер центра и центровые линии для
размеров радиуса и диаметра создаются автоматически. Они создаются
только в том случае, если размерная линия расположена за пределами
круги или дуги. Центровые линии и маркеры центра можно создавать
непосредственно с помощью команды РЗМЦЕНТР.
Размером и видимостью центровых линий и маркеров центра можно управлять в диалоговом окне “Изменение размерного стиля” на вкладке “Символы и стрелки” в разделе “Маркеры центра”. Доступ к этим настройкам можно также получить с помощью системной переменной DIMCEN.
Размер центровой линии равен длине сегмента центровой линии, выходящего за пределы круга или дуги. Это также и размер промежутка между маркером центра и началом центровой линии.
Размер маркера центра равен расстоянию от центра круга или дуги до конца маркера центра.
Создание размеров радиуса с изломом
Если центр
дуги или окружности находится вне пределов компоновки, и его
отображение в истинном местоположении невозможно, с помощью команды
РЗМИЗЛОМ можно создать
размеры радиуса с изломом – так называемые “укороченные размеры
радиуса”. Исходную точку размера можно задайте в более удобном
месте, называемом
Углом ломаной
линии по умолчанию можно управлять в диалоговом окне “Изменение
размерного стиля” на вкладке “Символы и стрелки” в разделе “Ломаная
размера радиуса”.
После создания размера радиуса с изломом его, а также положение центра можно изменять следующим образом:
- С помощью ручек для перемещения элементов.
- Изменяя положение элементов с помощью палитры свойств.
- С помощью команды РАСТЯНУТЬ.
ПримечаниеРазмеры радиуса с изломом можно просматривать без возможности редактирования в версиях, предшествующих AutoCAD. 2006. Кроме того, значительное редактирование связанных объектов может привести к непредсказуемым результатам для размера радиуса с изломом.
См. также
Размещение размерного текста между выносными линиями
- Нанесение угловых размеров
- Нанесение размеров с наклонными выносными линиями
Видео. Отображение размеров фигуры – Служба поддержки Майкрософт
Добавление фигур и соединительных линий
Обучение работе в Visio
Добавление фигур и соединительных линий
Добавление фигур и соединительных линий
Отображение размеров фигуры
-
Добавление и форматирование фигур
Видео -
Рисование линий и произвольных фигур
Видео -
Соединение фигур
Видео -
Форматирование соединительных линий
Видео -
Измерение расстояния на схеме
Видео -
Отображение размеров фигуры
Видео
Далее: Добавление текста, рисунков и таблиц
Совет.
Видео не на вашем языке? Попробуйте выбрать Скрытые субтитры .
Проверьте, как это работает!
Добавьте фигуры размеров на схемы Visio профессиональный, чтобы показать размер фигуры на чертеже в масштабе.Отображение измерений на схеме
-
Выберите Дополнительные фигуры > Дополнительные решения Visio > Размеры (техника).
-
Перетащите фигуру размера на страницу документа и поместите ее рядом с фигурой, которую нужно измерить.
-
Перетащите желтый кружок на тексте размера, чтобы переместить текст. Кроме того, на вкладке Главная можно выбрать инструмент Блок текста и перетащить текст или его маркер.
org/ListItem”>Совместите концы фигуры размера на с точками, расстояние между которыми нужно измерить.
Изменение единиц измерения
-
Щелкните фигуру размера правой кнопкой мыши и выберите пункт Точность и единицы.
-
Выберите другую единицу измерения и нажмите кнопку ОК.
Изменение размера фигуры
-
На вкладке Вид нажмите кнопку Области задач и выберите пункт Размер и положение.
-
Выделите фигуру.
-
Введите новые значения в полях Ширина и Высота.
Щелкните пустую область на странице документа, чтобы применить изменения.
Хотите узнать больше?
Отображение размеров фигур в Visio
Указание размеров с помощью окна “Размер и положение”
