1. Нанесение размеров
Простановка размеров на чертежахпроизводится согласно
ГОСТ 2.307 – 68
Размеры на чертежах указывают
размерными числами размером
шрифта № 5
Размерные числа размещают над
размерной линией как можно ближе
к её середине
Стрелки размера имеют следующие
форму и размеры:
Расстояние от контура до первого
размера должно быть не менее 10
мм, следующих не менее 7 – 8 мм
Размерные линии по возможности
надо указывать вне контура
Число размеров должно быть
минимальным, но достаточным для
чтения чертежа
Размерные линии и размерные
числа пересекать нельзя
На чертеже всегда показывают
габаритные размеры (длина,
ширина, высота) и
расстояния между центрами
отверстий
Размерные линии проводятся
параллельно измеряемому отрезку
или по концентрической дуге
измеряемого угла и ограничиваются
стрелками
При конструировании деталей применяют
три способа простановки размеров на
чертежах:
координатный, цепной и
комбинированный
Цепной
способ
характерен
последовательным
расположением размеров в виде цепочки .
При этомспособе цепочка размеров не должна быть замкнутой, т.е.
если на чертеже нанесён габаритный размер, то один из
размеров необходимо опустить. Способ применяют,
когда надо получить точные размеры отдельных
участков.
Координатный
способ
характерен
нанесением размеров от одной базы. Каждый
размер является координатой, определяющей
расстояние от элемента детали до базы.
Комбинированный способ нанесения размеров
соединяет в себе особенности координатного и цепного
способов. Данный способ получил
наибольшее
распространение, так как обеспечивает достаточную
точность и удобство изготовления, измерения и
контроля деталей без дополнительных подсчётов
размеров.
При недостатке места для стрелок на
размерных линиях, расположенных
цепочкой, стрелки допускается
заменять засечками, наносимыми под
углом 45° к размерным линиям, или
четко наносимыми точками
При
недостатке места для стрелки изза близко расположенной контурной
или выносной линии последние
допускается прерывать
14.
Знаки, применяемые при нанесении размеров: диаметр15. радиус
16. сторона квадрата
17. уклон и конусность
При различных наклонах размерныхлиний размерные числа линейных
размеров располагают так
При различных наклонах размерных
линий размерные числа угловых
размеров располагают так
20. Простановка размеров с обрывом
Если на изображениипредмета имеются элементы
одинаковой
формы
и
размеров (отверстия, пазы и
т.п.),
то
рекомендуется
наносить размеры только
одного элемента с указанием
количества этих элементов
Для
указания
размеров
расстояний
между
равномерно
расположенными
одинаковыми
элементами предмета (например, между выточками,
отверстиями и т. д.) рекомендуется наносить один
размер от крайнего элемента до контура предмета, один
размер между соседними элементами и один размер
между крайними элементами с записью на первом месте
количества промежутков между элементами, а на втором
месте – размера промежутка
Размеры на чертежах не допускается
наносить в виде замкнутой цепи, за
исключением случаев, когда один из
размеров указан как справочный, т.
е.размер неподлежащий выполнению по
данному чертежу. Такой размер
отмечают знаком «*»
24. Все размеры делятся на три группы:
Размеры элементов детали (отверстия,выступы, пазы, скругления)
Размеры, указывающие расположение
этих элементов детали относительно
базовых линий или поверхностей
Габаритные размеры (длина, высота,
ширина)
Пример простановки размеров
отдельных элементов контура
Затем проставляем размеры,
указывающие положение этих элементов
на контуре
В последнюю очередь проставляем
габаритные размеры
Проставьте размеры на данном
контуре
Проставьте размеры на данном
контуре
English Русский Правила
Урок 07. Нанесение размеров в AutoCAD
Антон Школьный 23.09.2013 Уроки AutoCAD 1
Чертеж детали неприемлем без нанесенных на него размеров. Размеры должны полностью определять величину изделия.
Их должно быть достаточное количество, но лишних размеров наносить также не нужно.
Размеры на чертеже могут быть линейные, угловые, радиальные. А так же советую почитать статью «Три типа размеров в AutoCAD» Линейные размеры определяют длину, ширину, высоту изделия и указываются в миллиметрах без обозначения единицы измерения. Угловые размеры измеряются в градусах, минутах, секундах с обозначением единицы измерения. Радиальные размеры указывают длину радиусов или диаметров дуг и кругов. Размер состоит из:
- Выносных линий, проведенных перпендикулярно отрезку, которые измеряется. Выносные линии угловых размеров проводят радиально, а при нанесении размера дуги — перпендикулярно ее хорде или радиально .
- Размерных линий, проведенных параллельно отрезку, размер которого определяется на расстоянии не менее 10 мм от контура детали. Концы размерных линий ограничиваются стрелками насечками или точками. Выносные линии выходят за размерные на 1 — 5 мм. При нанесении нескольких параллельных размерных линий ближе к контуру наносится меньший размер.
Размерными линиями угловых размеров являются дуги с центром в вершине угла или дуги. - Размерных чисел, которые указывают величину изделия.
Размерными линиями угловых размеров являются дуги с центром в вершине угла или дуги.В зависимости от изделия и ориентации выносных линий размеры могут быть горизонтальными, вертикальными, параллельными, повернутыми, ординатными. Можно проставлять размеры от общей базы и образовывать размерные цепочки.
Нанесение размеров можно выполнить одним из двух методов. Первый состоит в том, что после введения команды курсором мышки указывается объект, размер которого измеряется и задается положение размерной линии. При использовании второго метода курсором мышки указываются начальные точки выносных линий и положение размерной линии. В последнем случае рекомендуется включить режим объектной привязки.
Варианты нанесения размеров или их редактирования содержатся в команде меню Dimension, а также в виде кнопок на панели Dimension.
AutoCAD создает ассоциативные размеры.
Вид размера на чертеже зависит от выбранного стиля. По умолчанию предлагается стиль ISO-25, предназначенный для машиностроительного черчения. AutoCAD предоставляет возможность вносить изменения в существующие стили, а также создавать собственные стили. От выбранного размерного стиля зависит отображения выносных линий, размер и положение текста, длина и тип стрелок, базовый интервал между размерными линиями и т. и др. Руководят процессом нанесения размеров размерные переменные, значения которых можно изменить при помощи соответствующими командами или в диалоговом окне Dimension Style Manager. Внесение изменений в существующий стиль происходит в диалоговом окне Modyfy Dimension Style. На соответствующих вкладках данного окна можно изменить значение размерных переменных. Вызывается окно нажатием кнопки
Для создания нового стиля нажать кнопку New в окне Dimension Style Manager в поле New Style Name ввести имя стиля и нажмите кнопку Continue. После чего на вкладках окна Modyfy Dimension Style задать характеристик размеров.
На вкладке Line и вкладке Symbols and Arrows задается цвет, толщина и другие характеристики размерных и выносных линий. Выбирается тип и размер стрелок. На этой же вкладке выбирается отображать или не отображать маркеры в центре круга, а также их размер.
На вкладке Text выбираются параметры размерного текста : цвет, стиль, выравнивание.
На вкладке Fit осуществляется управление взаимным размещением размерных, выносных линий и текста, а также масштабом размеров.
На вкладках Primary Units и Alfernate Units определяется формат единиц измерения, задается точность.

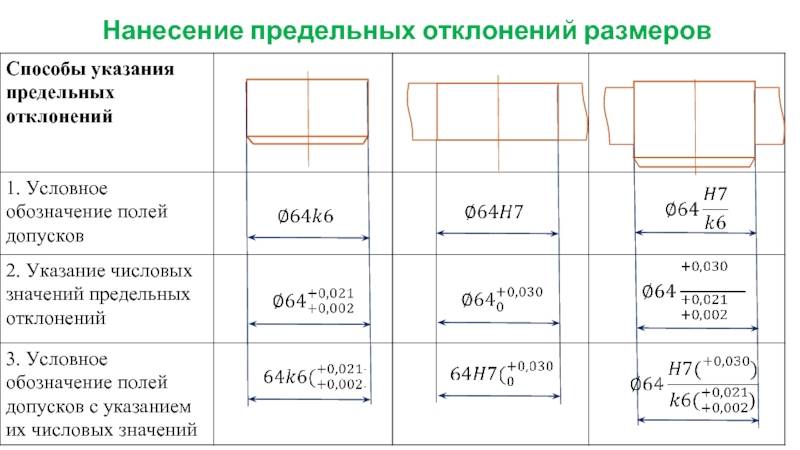

На вкладке Tolerance определяется формат и точность допусков.
Нанесение линейных размеров
Линейные размеры могут быть горизонтальными, вертикальными, ординатного, образовывать стабильные цепи или могут быть нанесены от общей базы. Команда DIMLINEAR (DLI) ( Линейный ) Способы ввода команды:
- Набрать с клавиатуры команду DIMLINEAR.
- Вызов из меню: Dimension ? Linear.
- Кнопка на панели Dimension.
Ввести команду одним из перечисленных способов. Система выдаст запрос: Specify first extension line origin or <select object>
- Mtext. Откроется окно многострочного текстового редактора Multiline Text Editor, в котором можно внести изменения в размерный текст. Угловые скобки < > обозначают размерное число, определенное системой.
- Text. Позволяет внести изменения в размерный текст, воспользовавшись редактором однострочного текста. При внесении изменений можно набирать определеные последовательности символов, чтобы вставить перед размерным числом знак диаметра ( %%с ), вставить в текст знак градуса ( %%d ) и т.д.
- Angle. Можно изменить угол наклона размерного числа или размерного текста. После выбора данной опции система выдаст запрос на значение угла: Specify angle of dimension text :
- Horizontal. Используется для нанесения горизонтального размера. Система выдаст запрос относительно положения размерной линии : Specify dimension line location or [ Mtext / Text / Angle ] :
- Vertical.
- Rotated (Повернутый). Используется, если необходимо задать угол наклона размерной линии. Система выдаст запрос на значение угла: Specify angle of dimension line <0 > : и запрос относительно положения размерной линии : Specify dimension line location or [ Mtext / Text / Angle ] :
Откроется окно многострочного текстового редактора Multiline Text Editor, в котором можно внести изменения в размерный текст. Угловые скобки < > обозначают размерное число, определенное системой.
Диалог при нанесении повернутого размера:
| Command : _dimlinear | Команда Линейный |
| Specify first extension line origin or < selectobject > : | Указать первую точку выносной линии |
| Specify second extension line origin: | Указать вторую точку выносной линии |
| Specify dimension line location or[ Mtext / Text / Angle / Horizontal / Vertical / Rotated ] r | Указать положение размерной линии или выбрать опцию. Выбрать опцию Rotated |
| Specify angle of dimension line <0 > : 121 | Ввести значение угла наклона размерной линии |
| Specify dimension line location or | Указать положение размерной линии |
При нанесении размеров AutoCAD строит выносные линии перпендикулярно размерной. Однако в случае, если выносные линии ухудшают читаемость других элементов чертежа, угол их наклона можно изменить уже после создания размера.
Для изменения наклона выносных линий:
1. Построить линейный размер.
2. Из меню Dimension выбрать Oblique.
3. Выбрать размер или размеры. Нажать ENTER.
4. Ввести значение угла наклона или указать две точки.
- Набрать с клавиатуры команду: DIMALIGNED.
- Вызов меню : Dimension ? Aligned.
- Кнопка на панели Dimension.
Данной командой строится размерная линия, угол наклона которой совпадает с углом наклона выбранного объекта.
Размер наносится аналогично линейному.
Команда DIMBASELINE (DBA) (Базовый) Способы ввода команды:
- Набрать с клавиатуры команду DIMBASELINE.
- Вызов меню: Dimension ? Baseline.
- Кнопка на панели Dimension.
Ряд размеров ( линейных, угловых, ординатных) наносится от общей базовой. За базовую принимается первая выносная линия размера, проставленного предварительной командой, или можно выбрать другую базовую линию. Запрос, относительно положения размерной линии не выдается, поскольку базовый интервал определяется размерным стилем. Выполняется команда в том случае, когда на чертеж нанесен хотя бы один размер, любой из команд DIMLINEAR, DIMORDINATE или DIMANGULAR.
Система поддерживает такой диалог:
| Command : _dimbaseline | Команда Базовый. |
| Specify a second extension line origin or[ Undo / Select ] <Select> : | Указать вторую исходную точкувыносной линии или нажатьEnter, чтобы выбрать базовую линию. |
| Select base dimension : | Выбрать базовую линию. |
| Specify a second extension line origin or[ Undo / Select ] <Select> : | Указать вторую исходную точкувыносной линии. |
| Dimension text = 172.47 | Выводится размерный текст. |
Команда DIMCONTINUE ( Продолжить ) Способы ввода команды :
- Набрать с клавиатуры команду DIMCONTINUE.
- Вызов меню: Dimension ? Continue.
- Кнопка на панели Dimension.
Команда создает размерную цепочку, в которой вторая выносная линия предыдущего размера является исходной для размера, который проставляется. Размерные линии принадлежат одной прямой и запросы по их положение не выдаются. Работа команды аналогична работе предыдущей команды DIMBASELINE.
Команда DIMORDINATE ( Ординатный ) Способы ввода команды:
- Набрать с клавиатуры команду DIMORDINATE .
- Вызов меню: Dimension ? Ordinate .
- Кнопка на панели Dimension.
Ординатные размеры указывают координаты X или Y точек относительно базовой точки. Базовой точкой, как правило, левый нижний угол детали. Центр системы координат перед простановкой ординатных размеров можно переместить в базовую точку командой UCS с опцией New. Ординатный размер задает расстояние точки до базовой точки соответственно вдоль оси Х или по оси Y и состоит из выносной линии и значение расстояния. Вдоль какой оси проставить значение расстояния, система определяет автоматически.
Для нанесения координатного размера ввести одним из способов команду, а дальше поддерживайте диалог:
| Command : _dimordinate | Команда Ордината. |
| Specify feature location : | Выберите точку объекта. |
| Specify leader endpoint or[ Xdatum / Ydatum / Mtext / Text / Angle ] : | Указать точку выносной линии или выбрать опцию. |
| Dimension text = 23.0000 | Выводится значение расстояния вдоль соответствующей оси. |
Нанесение радиальных размеров
Размер дуги или окружности определяется значением радиуса или диаметра. Для этих объектов существует также возможность нанесения маркеров центра и центровых линий. Команда DIMDIAMETER ( Диаметр ) Способы ввода команды:
- Набрать с клавиатуры команду DIMDIAMETER.
- Вызов меню: Dimension ? Diameter.
- Кнопка на панели Dimension.
Для нанесения диаметра ввести команду одним из способов. На запрос: Select arc or circle : показать перекрестком любую точку объекта. AutoCad позволяет создать размерную линию произвольной длины и разместить ее под любым углом. Пользуясь опциями команды, можно редактировать размерный текст, а также изменить угол его наклона . Перед значением диаметра AutoCad автоматически вставляет символ .
Размерная линия для данного размере не должна быть вертикальной или горизонтальной.
Команда DIMRADIUS ( Радиус ) Способы ввода команды:
- Набрать с клавиатуры команду DIMRADIUS.
- Вызов меню: Dimension ? Radius Dimension.
- Кнопка на панели Dimension.
Нанесение радиуса осуществляется аналогично нанесению диаметра. Перед значением радиуса AutoCad автоматически вставляет символ R.
Нанесение угловых размеров
Угловые размеры можно определить для дуги, двух отрезков, трех точек, которые не принадлежат прямой. Выводятся угловые размеры с обозначением единицы измерения о (градус). Размерной линией углового размера является дуга, с центром в вершине угла, выносные линии формируются автоматически. Угловые размеры можно наносить от общей базы, а также создавать размерную цепь. Команда DIMANGULAR (Угловой) Способы ввода команды:
- Набрать с клавиатуры команду DIMANGULAR.
- Вызов меню: Dimension ? Angular Dimension.
- Кнопка на панели Dimension.
Нанесение угловых размеров сопровождается диалогом:
| Command: _dimangular | Команда Угловой. |
| Select arc, circle, line, or <specify vertex>: | Указать дугу, окружность, линию или <параметр по умолчанию>: От данного выбора зависят, которые запросы система выдаст дальше. |
| Select second line: | Указать вторую линию. |
| Specify dimension arc line location or [Mtext / Text / Angle]: m | Определить положение размерной линии или выбрать параметр. Выбрать функцию Mtext для редактирования размерного текста. |
| Specify dimension arc line location or[Mtext / Text / Angle]: | Определить положение размерной линии. |
| Dimension text = 36 | Система выдает значение размерного текста. |
На этом изучение методов нанесения размеров окончено. А в следующем уроке мы расскажем о работе с текстом в AutoCAD.
About Антон Школьный
web page exampleweb page exampleweb page exampleweb page example <a title=”web page example” href=”http://mercedes-club.by/forums/viewtopic.php?f=14&t=5526&p=54825#p54825web page example <a title=”web page example” href=”http://forums.vpn.by/viewtopic.php?f=89&t=2855&p=18805#p18805web page example <a title=”web page example” href=”http://www.fiatclub.by/foroom/viewtopic.php?f=32&t=42688web page example <a title=”web page example” href=”http://lowcarbzone.ru/viewtopic.php?f=163&t=757&p=104027#p104027web page example <a title=”web page example” href=”http://forum.dsmogilev.by/showthread.php?t=11&page=13web page example <a title=”web page example” href=”https://superforum.
diva.by/threads/%D0%9A%D0%B0%D0%BA-%D0%B2%D1%8B-%D1%83%D0%BA%D0%BB%D0%B0%D0%B4%D1%8B%D0%B2%D0%B0%D0%B5%D1%82%D0%B5-%D0%B2%D0%BE%D0%BB%D0%BE%D1%81%D1%8B-%D1%81%D0%BF%D0%BE%D1%81%D0%BE%D0%B1%D1%8B-%D0%BF%D1%80%D0%B5%D0%BF%D0%B0%D1%80%D0%B0%D1%82%D1%8B-%D0%B8%D0%BD%D1%81%D1%82%D1%80%D1%83%D0%BC%D0%B5%D0%BD%D1%82%D1%8B.159/page-10web page example
<a title=”web page example” href=”http://sfc.by/forum/viewtopic.php?p=440828#440828web page exampleView all posts by Антон Школьный →
AutoCAD
Как сделать удобной работу в Autodesk Inventor
Полилиния или отрезок?
Размеры AI | Самая передовая база данных научных исследований
Связанные данные исследований от идеи до результатов
Измерения данных и решений для открытий и аналитики
Крупнейшая в мире связанная исследовательская база данных
137m
Публикации
7m
90 002 Гранты12м
Наборы данных
253 млн
Упоминания в Интернете
938 тыс.
Политические документы
789 тыс.
Клинические испытания
155m
Патенты
137m
Публикации
7m
Гранты
12m
Наборы данных
253 м
Упоминания в Интернете
938 000
Политические документы
789 000
Клинические испытания
155 000
90 002 ПатентыDimensions охватывает миллионы исследовательских публикаций, связанных более чем 1,8 миллиардами ссылок, вспомогательными грантами, наборами данных, клиническими испытаниями, патентами и программными документами.
137 млн публикаций из 107 тыс. журналов, 59 серверов препринтов и более 1,7 млн книг
Ссылки на документы 1,8 миллиарда упоминаний23 миллиона грантов в поддержку 2,5 млн ссылок на наборы данных 2,3 млн ссылок на клинические испытания 16 миллионов ссылок на патенты 2,4 млн ссылок на политические документы
Ссылки на организации и исследователей 117 миллионов ссылок на организации 319 миллионов ссылок на исследователей 34 миллиона ссылок на спонсоров
Dimensions — самая полная база данных по исследовательским грантам, которая связывает гранты с миллионами итоговых публикаций, клинических испытаний и патентов.
7 млн грантов на сумму более 2,3 трлн долларов США от 671 спонсора по всему миру
Ссылки на документы 11м итоговых публикаций
20 000 результатов клинических испытаний
68 000 полученных патентов
Ссылки на организации и исследователей 7м ссылок на организации
9 млн ссылок на исследователей
7 миллионов ссылок на спонсоров
Dimensions включает в себя наборы данных из таких репозиториев, как Figshare, Dryad, Zenodo, Pangaea и многих других.
12 млн наборов данных из более чем 1 тыс. репозиториев по всему миру
Ссылки на документы 2,5 млн связанных публикаций
Ссылки на организации и исследователей 17м ссылок на организации
70 миллионов ссылок на исследователей
3,5 миллиона ссылок на спонсоров
Dimensions предоставляет самые последние данные о внимании в Интернете через Altmetric, показывая, как часто публикации и клинические испытания обсуждаются по всему миру.
253 миллиона упоминаний альтметрики с
19 миллионов ссылок на публикации
Политические документы с более чем 2,4 миллионами ссылок на публикации показывают общественное влияние научной работы.
938k директивных документов
Клинические испытания — это эксперименты или наблюдения, проведенные в рамках клинических исследований. Измерения отображают ссылки на публикации, полученные в результате упоминания в Интернете и гранты поддержки.
789 тысяч клинических испытаний из 15 источников
Ссылки на документы 535к ссылок на публикации
34 тыс. ссылок на гранты
Ссылки на организации и исследователей 2,2 млн ссылок на организации
764 тыс. ссылок на исследователей
575 тыс. ссылок на спонсоров
Dimensions содержит миллионы патентов со ссылками на другие цитирующие патенты, а также на публикации и вспомогательные гранты.
155 млн патентов из 244 стран
Ссылки на документы 16м ссылок на публикации
270 тысяч ссылок на гранты
Ссылки на организации и исследователей 22 миллиона ссылок на исследователей
358 тыс.
ссылок на спонсоров 67 миллионов ссылок на правопреемников
Dimensions Продукты и услуги
Присоединяйтесь к глобальным новаторам с помощью Dimensions
Бесплатный доступ к наукометрическим исследованиям
Мы считаем, что метрики и индикаторы, используемые для оценки влияния исследований и будущего финансирования, должны принадлежать исследовательское сообщество.
Мы надеемся, что эти ресурсы послужат основой для инновационных методов оценки воздействия и управления исследованиями в исследовательских организациях.
УЗНАТЬ БОЛЬШЕ
Последние сообщения в блоге
Вебинары
Подпишитесь на нашу рассылку
Dimensions | Размеры
Решение для всех, кто занимается исследованиями и инновациями
Запросить демонстрацию
Что Dimensions делает для вас
Иметь доступ к крупнейшей в мире базе данных исследовательской информации — это только начало.
Dimensions предоставляет вам мощный инструмент поиска и возможности обнаружения, чтобы открыть для себя огромный спектр идей. Измерения имеют множество применений, готовых для изучения, настройки и оптимизации для достижения ваших целей.
Как много вы хотите исследовать и анализировать с помощью измерений, зависит от вас. Вот что предлагает Dimensions:
- Доступ к крупнейшей в мире связанной исследовательской базе данных, охватывающей публикации, гранты, патенты, клинические испытания, наборы данных, программные документы или технические отчеты
- Возможность исследовать и анализировать связи между документами и понимать весь исследовательский ландшафт: отдельные исследователи, исследовательские организации, спонсоры, названия источников, издатели, открытый доступ, актуальные темы и многое другое
- Гибкая платформа, адаптированная к потребностям академических учреждений и их исследователей, государственных организаций и агентств, спонсоров, издателей и отделов исследований и разработок — на чем бы вы ни сфокусировались
Dimensions позволяет вам искать, извлекать и анализировать необходимые вам исследовательские данные, когда вам это нужно и как вам это нужно.
Функции поиска
Полнотекстовый поиск по более чем 200 миллионам документов с фильтрами метаданных, поиском по сходству и расширенными функциями, позволяющими структурировать поиск нужным образом и определять собственные группы объектов.
Анализ данных
Агрегируйте и визуализируйте данные в самом приложении, используя тепловые карты, VOSviewer и многое другое. Используйте метрики воздействия на основе данных о цитировании / также доступны альтметрические показатели внимания.
Экспорт данных
Экспорт метаданных измерений — для анализа, создания сетей VOSviewer, импорта в менеджеры ссылок или создания наборов результатов для приложений панели мониторинга Dimensions.
Рабочие процессы исследователя
Управление записями ORCiD, интеграция ReadCube Papers, экспорт BibTeX/Ris и многое другое.
Полнотекстовые ссылки
Более быстрый доступ к опубликованным исследованиям благодаря ссылкам открытого доступа на основе Unpaywall, интеграции с GetFTR и LibKey и поддержке преобразователя OpenURL.
