Трещины кирпичной кладки
от Строительный экспертОпубликовано
Трещины кирпичной кладки (облицовки) железобетонных колонн
Комментарий экспертизы: при обследование здания общежития экспертами были выявлены и зафиксированы трещины по кирпичной облицовке железобетонных колонн. Железобетонные колонны устроены на крыльце-входа первого этажа и служат опорой для конструктивных элементов здания, располагающихся выше первого этажа.
Выявленные трещины имеют ширину раскрытия до 1 мм и распространяются на всю высоту облицовки колонны (2,9 м).
Экспертами произведены измерения скорости распространения ультразвука в кирпичных конструкциях для определения глубины и характера трещин.
Измерения производились измерителем времени распространения ультразвука Пульсар – 1.1. Результаты измерений занесены в таблицу №1.
Измерение глубины трещин в кирпичных конструкциях
Таблица №1
<td «72» >
№
участка
замеров
<td «216» >
Скорость распространения ультразвука на участках над трещиной, мкс
<td «192» >
Скорость распространения ультразвука на участках без трещин, мкс
<td «132» >
Глубина трещины, мм
<td «612» colspan=»4″ >
Кирпичная кладка (облицовка колонн)
<td «72» >
1
<td «216» >
91,1
<td «192» >
43
<td «132» >
111
<td «72» >
2
<td «216» >
87,1
<td «192» >
38,3
<td «132» >
110
<td «72» >
3
<td «216» >
89,3
<td «192» >
44,6
<td «132» >
109
<td «72» >
4
<td «216» >
88,9
<td «192» >
42,1
<td «132» >
106
<td «72» >
5
<td «216» >
88,9
<td «192» >
43,8
<td «132» >
105
<td «72» >
6
<td «216» >
88,7
<td «192» >
50,2
<td «132» >
87
Результаты измерений
По результатам визуально-инструментального обследования было установлено, что обследуемые трещины имеют сквозной характер распространения.
При обследование крыльца входа экспертами были выявлены и зафиксированы следы подвижек крыльца-входа. Выявленные дефекты выражаются в виде образования трещин и разрушения лестничных железобетонных маршей наружных лестниц крыльца-входа. Так же экспертами было установлено, что подвальное помещение, располагающееся непосредственно под крыльцом входа, регулярно подтапливается грунтовыми и поверхностными водами, возникающими вследствие выпадения атмосферных осадков. Экспертами зафиксированы следы протечек по наружным стенам со стороны подвального помещения.
При обследование здания общежития экспертами зафиксировано отсутствие отмостки вокруг здания: Отсутствие отмостки по периметру обследуемого здания является не соблюдением требований «ТР 94.12-99 Технический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений. 12. Благоустройство территорий у строящихся зданий и сооружений», согласно которым отмостки должны устраиваться у всех возводимых зданий.
Ширина отмостки 0,75 м с поперечным уклоном от здания не менее 2%.
Отмостка конструкций фундамента отсутствует, атмосферная влага беспрепятственно проникает к конструкциям фундамента, помещению подвала, что приводит к негативным воздействиям в виде образования осадки крыльца входа.
В соответствии с нормативно-техническим документом «Рекомендации по оценке надежности строительных конструкций зданий и сооружений по внешним признакам» экспертами была определена степень технического состояния обследуемой кирпичной кладки (облицовки) железобетонных колонн:
Категория технического состояния
Таблица 1
<td «14%»>Категория технического состояния<td «46%»>Описание технического состояния<td «15%»>Относительная надежность y = ?/?0<td «11%»>Поврежденность e =1 — y<td «12%»>Стоимость ремонта С, %<td «14%»>1<td «46%»>2<td «15%»>3<td «11%»>4
Отсутствуют видимые повреждения. Выполняются все требования действующих норм и проектной документации. Необходимости в ремонтных работах нет.<td «15%» >1<td «11%» >0<td «12%» >0<td «14%» >2<td «46%» >Удовлетворительное работоспособное состояние. Несущая способность конструкций обеспечена, требования норм по предельным состояниям II группы и долговечности могут быть нарушены, но обеспечиваются нормальные условия эксплуатации. Требуется устройство антикоррозийного покрытия, устранение мелких повреждений.<td «15%» >0,95<td «11%» >0,05<td «12%» >0 — 11<td «14%» >3<td «46%» >Не совсем удовлетворительное, ограниченно работоспособное состояние. Существующие повреждения свидетельствуют о снижении несущей способности. Для продолжения нормальной эксплуатации требуется ремонт по устранению поврежденных конструкций. <td «15%» >0,85<td «11%» >0,15<td «12%» >12 — 36<td «14%» >4<td «46%» >Неудовлетворительное, (неработоспособное) состояние.
Существующие повреждения свидетельствуют о непригодности к эксплуатации конструкций. Требуется капитальный ремонт с усилением конструкций. До проведения усиления необходимо ограничение действующих нагрузок. Эксплуатация возможна только после ремонта и усиления.<td «15%» >0,75<td «11%» >0,25<td «12%» >37 — 90<td «14%» >5<td «46%» >Аварийное состояние. Существующие повреждения свидетельствуют о возможности обрушения конструкций. Требуется немедленная разгрузка конструкции и устройство временных креплений, стоек, подпорок, ограждений опасной зоны. Ремонт в основном проводится с заменой аварийных конструкций.<td «15%» >0,65
Оценка технического состояния каменных конструкций по внешним признакам
Таблица 4
<td «12%»>Категория состояния конструкции<td «50%»>Признаки силовых воздействий на конструкцию<td «37%»>Признаки воздействия внешней среды на конструкцию<td «12%» >1<td «50%» >Трещины в отдельных кирпичах, не пересекающие растворные швы.
<td «37%» >Нет<td «12%» >2<td «50%» >Волосные трещины, пересекающие не более двух рядов кладки (длиной 15 — 18 см).<td «37%» >Выветривание раствора швов до 1 см.<td «12%» >3<td «50%» >Трещины, при пересечении не более четырех рядов кладки.<td «37%» >Размораживание и выветривание кладки, отслоение облицовки на глубину до 15 % толщины.
Наклоны и выпучивание стен и фундаментов в пределах этажа не более чем на 1/6 их толщины. Смещение плит перекрытий на опорах не более 1/5 глубины заделки, но не более 2 см.<td «12%» >5<td «50%» >Вертикальные и косые трещины в несущих стенах и столбах на высоту всей стены. Отрыв продольных стен от поперечных в местах их пересечения, разрывы или выдергивание стальных связей и анкеров, крепящих стены к колоннам и перекрытиям. Повреждение кладки под опорами ферм, балок и перемычек в виде трещин, раздробления камня, образование вертикальных или косых трещин, пересекающих более трех рядов кладки, в месте примыкания пилястры к стене<td «37%» >Размораживание и выветривание кладки на глубину до 40 % толщины. Наклоны и выпучивание стен в пределах этажа на 1/3 их толщины и более, смещение (сдвиг) стен, столбов и фундаментов по горизонтальным швам. Смещение плит перекрытий на опорах более 1/5 глубины заделки в стене. Полная потеря прочности раствора (раст вор легко разбирается руками).
Техническое состояние обследуемой кирпичной кладки (облицовки) железобетонных колонн оценивается как не совсем удовлетворительное, ограниченно работоспособное состояние.
По мнению экспертизы, данные дефекты в виде образования трещин в кирпичной кладке (облицовке) железобетонных колонн возникли вследствие просадки крыльца входа обследуемого здания общежития.
Рубрика: Строительная экспертизаМетки: Экспертиза трещин

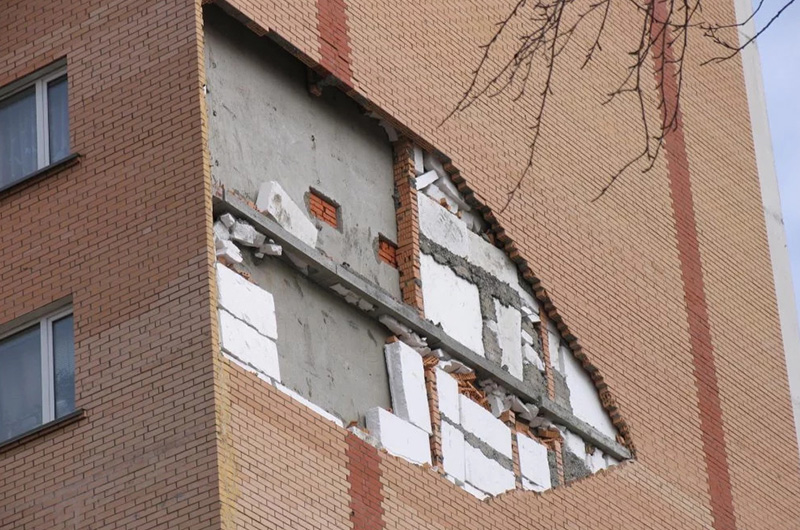

Что делать, если трещина в стене кирпичного дома или в кирпичной кладке под окнами

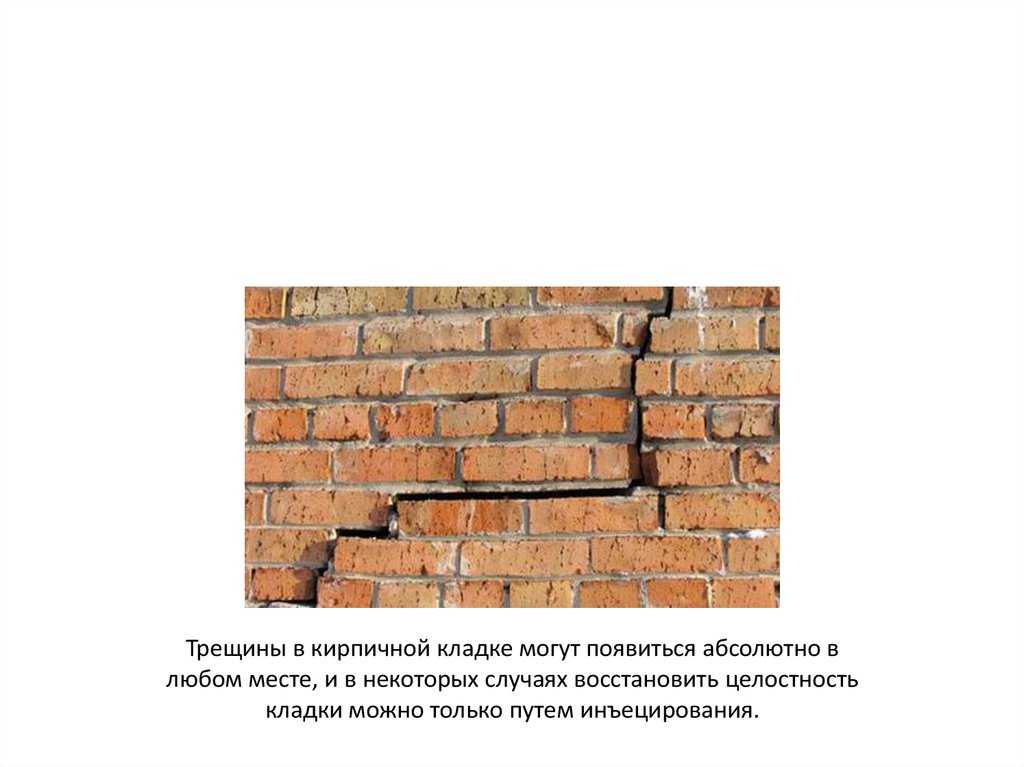

Случается, что в кирпичных домах появляются трещины. И такое явление встречается не только в старых, видавших виды постройках, которым перевалило за пол столетия. Деформации могут образовываться и в совсем новом, только возведенном доме.
Содержание статьи
- 1 Почему кирпичная стена трещит?
- 2 Нарушение технологии строительства кирпичного дома
- 3 Неграмотная заливка фундамента
- 3.
1 Как заделать трещину, которая образовалась в следствии неправильной закладки фундамента?
- 3.
- 4 Неправильная кладка
- 5 Нарушение в технологии укладки перекрытия
- 6 Усадка
- 7 Не выполнено армирование во время кладки
- 8 Как убрать трещину?
- 9 Если косметический ремонт не помогает…
- 9.1 Похожие статьи
1 Как заделать трещину, которая образовалась в следствии неправильной закладки фундамента?Почему кирпичная стена трещит?
Прежде всего, следует разобраться с возможной причиной, провоцирующей появление трещины. В зависимости от того, в каком месте дома происходит расхождение в кладке (над окнами, по фасадной стене или внутренней), чаще всего можно сделать первоначальный вывод. Проблемы, вызывающие растрескивание кладки:
- Нарушение технологии строительства кирпичного дома.
- Неграмотная заливка фундамента.
- Неправильная кладка.
- Нарушение в технологии укладки перекрытия.
- Усадка.
- Не выполнено армирование во время кладки.
Нарушение технологии строительства кирпичного дома
Главная проблема, приводящая к разрушению, может крыться в неправильной технологии при строительстве дома, или факторах, которые от человека изначально не зависят.
Такими факторами могут быть грунт, на котором произведена постройка или грунтовые воды.
Перед началом строительства, необходимо вызывать специалистов (геодезистов и лаборантов, определяющих состав грунта на земельном участке), которые произведут необходимые замеры для изучения земли и ее пригодности для строительства, насколько она сможет выдержать вес дома без проседания. Именно рыхлость почвы, ее неоднородность, возможные пустоты могут спровоцировать появление трещины в кирпичной стене. Такие пустоты также иногда образовываются вследствие изменения направления грунтовых вод, они подмывают почву под фундаментом дома. Из-за этого все здание может просто накрениться или сместиться, а иногда вообще разрушиться. Именно поэтому, при появлении трещины в доме, даже самой маленькой, необходимо обращаться к специалистам, которые изучат ее и помогут принять дополнительные меры.
Неграмотная заливка фундамента
Наиболее распространенной, опасной и затратной, в финансовом плане, стает трещина, образовавшаяся вследствие неправильной заливки фундамента.
Усадка дома, при его деформации или разрушении, часто происходит незаметно для глаза. А результат виден уже постфактум, когда трещина образовалась. Это не просто тонкая россыпь мелких паутинок, которые расходятся по кладке. Бывают очень глубокие и широкие зазоры, видимые даже со внутренней стороны стены. И если их причина кроется именно в неправильном основании всего здания, тогда придется проводить мероприятия, направленные на укрепление фундамента. Это очень трудоемкий процесс, который все же придется выполнить.
Как заделать трещину, которая образовалась в следствии неправильной закладки фундамента?
Можно выделить два популярных способа. Первый заключается в том, что вокруг всего дома, роется траншея во всю глубину фундамента (иногда приходится углубляться еще больше). После этого, необходимо сделать окольцовывающий бетонный пояс. Он укрепит основание дома и защитит его от разрушения. Во втором варианте ремонт делают при помощи свай, их устанавливают под уклоном, также по всему периметру.
Сваи принимают на себя часть нагрузки, которую почва оказывает на фундамент.
Неправильная кладка
Нарушение в технологии укладки перекрытия
Неправильное перекрытие также часто стает причиной разрушения дома. Это происходит в результате нагрузки на несущие стены, происходящей неравномерно, центр тяжести смещается и та часть стены, на которую давление оказывается больше всего, начинает проседать, давая трещины над окнами, и по верху стен.
Опытные строители, которые видели немало таких проблем, заметили, что если трещина более узкая у основания, снизу, а к верху более широкая, то причина ее появления именно в фундаменте, а расширяющаяся к низу будет образовываться в результате давления крыши.
Усадка
В течение первого года после стройки, дом дает естественную усадку. Зодчие не рекомендуют в этот период проводить фасадные и внутренние работы для того, чтобы вовремя выявить проблему. Ведь если наружная облицовка, которую нужно делать специальными смесями так же даст трещину, то сайдинг, вагонка, различные панели, которыми обшивают здания при утеплении или просто для внешней красоты дома, не дадут вовремя увидеть разрушение.
Не выполнено армирование во время кладки
Часто бывает, что трещина может возникать над или под окнами. Это происходит в результате недостаточного армирования перекрытий над проемами. Армирующий слой должен присутствовать не только в таких местах, как окно или дверные проемы, но и по всей стене периодически прокладывают металлическую сетку или арматуру. Такая мера помогает сделать стену монолитной и долговечной.
Как убрать трещину?
Существует несколько способов, для того чтобы делать ремонт в стене, если она дала трещину.
Конечно, первым делом нужно выявить и устранить первопричину, но и уже явные изъяны следует ликвидировать, чтобы они не расширялись. Трещина может стать причиной сырости стен, на них может появляться грибок и плесень из-за того, что вода попадает внутрь перекрытия. Также трещины способствуют утечкам тепла из помещения и сквознякам. В случае, когда разъем небольшой, достаточно заделывать его цементным раствором. Но прежде, чем начать такую процедуру нужно провести тест, который поможет определить динамику расширения трещины. Для этого нужно прикрепить маяки. Это могут быть бумажные полосы или небольшие цементные обозначения. Их разрушение или растрескивание будет свидетельствовать о том, что основная причина не устранена. Если же все в порядке, то ремонт обязательно провести сразу же, во избежание боле глубокого расхождения в стене.
Прежде чем начать ремонт, нужно подготовить поверхность. Для этого ее очищают от грязи, сбивают раскрошенный кирпич и раствор и смачивают трещину водой или грунтовкой для лучшего сцепления.
Что бы замазка не осыпалась, не стоит добавлять в нее много песка.
Более глубокие повреждения можно задуть монтажной пеной, предварительно подготовив поверхность. Однако пену нужно изолировать от воздействия внешних факторов. Перепады температур приведут к ее обветриванию, и она рассыплется через несколько лет. После высыхания, нужно вырезать пену на небольшую глубину и закрыть цементным раствором.
Трещины, которые имеют большую глубину и сильное расхождение вширь, обязательно стоит закрепить при помощи металлических скоб. Их края забивают в стену, по обе стороны трещины на максимально возможную глубину. Такая мера помогает стянуть края трещины и не дает им расширяться бывают случаи, когда фасадная отделка стен не дает провести ремонтные работы. В таком случае, трещину ликвидирую изнутри, сбив предварительно штукатурку до самого основания. Скобу закрепляют при помощи дюбелей, они надежно зафиксируют штыри в стене.
Если косметический ремонт не помогает…
Если причиной трещины все же стала неправильная кладка, лучше всего ее разобрать.
Делать это нужно сверху стены. Новые кирпичи класть необходимо с выполнением всех правил и технологий, соблюдая очередность и перетяжку.
Ремонтные работы можно делать своими руками, если есть достаточные знания и умения, в противном случае, лучше обратиться к специалистам, они не только выявят истинную причину проблемы, но и максимально эффективно ее устранят.
Похожие статьи
Треснувший кирпич в доме – причины и решения
Заметили треснувший кирпич в вашем доме?
Треснувший кирпич на доме — наиболее распространенный признак осадки фундамента. Если в наружном кирпиче дома есть ступенчатые трещины, вполне вероятно, что фундамент сломался и оседает. Но то, что есть щели, не гарантирует, что дом осядет.
Существует много аспектов строительства дома, которые инспектор должен знать, чтобы правильно оценить осадку фундамента. Есть много признаков, которые следует учитывать при диагностике того, как дом уселся и как он, вероятно, усядется в будущем.
Для точной оценки мы предлагаем бесплатную проверку фундамента нашими обученными экспертами
Основные причины треснувших кирпичей в доме:
- Неравномерная осадка фундамента – одна часть дома оседает не так, как остальная часть дома, что приводит к неравномерной осадке.
- Вздутые металлические перемычки — металлические опоры над дверями, окнами, гаражами или вентиляционными отверстиями в фундаменте окисляются, то есть ржавеют, в результате чего они вздуваются и поднимают кирпичи наверху.
Как только вы узнаете, вызваны ли трещины неравномерной осадкой или вздутием перемычек, вы можете приступить к устранению источника проблемы. Если трещина вызвана осадкой фундамента, необходимо устранить грунт, поддерживающий основание. Любая осадка – это в первую очередь проблема с грунтом, когда фундамент сломан или треснул. Если трещина вызвана вздутием металлической перемычки, ее следует просто заменить. Новые перемычки обычно оцинкованы, что означает, что металл был обработан цинком, чтобы предотвратить окисление и повреждение от влаги в будущем.
Основные причины осадки фундамента:
- Тип грунта не может выдержать вес конструкции: фундамент, стены, полы, крыша и т.д.
- Фундамент был установлен без соответствующей металлической арматуры
- Грунт не был должным образом уплотнен во время строительства
- Подповерхностные воды, подземные, вымыли грунт из-под фундамента
- Деревья рядом с домом были удалены, что привело к разложению и гниению корней под фундаментом
- Почва усохла из-за уменьшения влажности почвы, на участке
- Почва расширилась в разной степени с концентрацией влаги на площади
- К исходной конструкции добавлен дополнительный вес
Как и в большинстве случаев ремонта, лучшее решение зависит от обстоятельств. К сожалению, в случае осадки фундамента большая часть проблемы связана с несоответствием грунтов, поэтому лучшие решения обходят грунт непосредственно под треснувшим фундаментом.
Решения и варианты ремонта для осадки фундамента:
Наиболее распространенным и настоятельно рекомендуемым решением для осадки фундамента являются толкающие сваи.
Толкающие сваи включают в себя вбивание тяжелой стальной трубы в землю в обход проблемных грунтов до тех пор, пока они не достигнут прочных устойчивых грунтов. Секции стальных труб вбиваются в землю с помощью веса дома и мощной гидравлики, чтобы достичь «несущего слоя». По сути, это ставит ваш дом на металлические сваи, поддерживая его на самых прочных слоях почвы. Технологии и наши передовые методы позволяют нам гарантировать стабилизацию на всю жизнь, а также позволяют нам попытаться исправить ситуацию для более ровного дома.
Вторым лучшим решением для устранения трещин в фундаменте или треснувшего кирпича является бетонирование фундамента. Бетонное основание следует использовать только в том случае, если нельзя использовать опоры фундамента. Бывают случаи, когда фундамент не был установлен во время первоначального строительства или, возможно, оборудование, используемое для установки толкающих опор, не может получить доступ к области. Только в этих случаях следует использовать бетонное основание.
Бетонное основание включает в себя выемку грунта под треснувшим участком и установку нового бетонного основания под осевшим участком. Это хорошая, но несовершенная система, потому что вы добавляете больше веса поверх несостоявшейся почвы, поэтому в будущем эта область может снова осесть.
Осмотр вашего дома на наличие треснувшего кирпича и осадки:
Наши эксперты обучены определять причины и наилучшие варианты ремонта вашего дома. Если вы беспокоитесь о целостности своего дома, мы предлагаем бесплатные проверки и оценки без каких-либо обязательств. Когда мы проверяем ваш дом, мы объясняем проблемы, решения и изучаем несколько вариантов, чтобы найти лучшее решение для вас.
Диагональные трещины в кирпичных стенах и их размеры
Хотя в современном мире бетон является очень популярным материалом для строительства дома, несущие конструкции по-прежнему популярны для небольших домов. Их строят из глиняных кирпичей или цементных блоков. Диагональные трещины в кирпичных стенах дома появляются из-за прогиба стеновых опор, осадки фундамента, подвижки грунта и растительности возле дома.
Предоставлено - basementsystems.ca
Когда домовладелец обнаруживает какие-либо трещины в доме, он просто нервничает. Домовладелец путается как в причинах, так и в мерах по исправлению положения. Это очевидно, поскольку они потратили много денег на строительство дома.
Мы уже обсуждали следующую тему.
Горизонтальные трещины в стенах несущих конструкций
Горизонтальные трещины в стенах железобетонных каркасных конструкций
Здесь обсуждаются причины возникновения диагональных трещин в стенах несущих конструкций и мероприятия по их устранению.
Эти типы диагональных трещин в наружных стенах шире вверху. Они становятся узкими по мере продвижения вниз. Трещины проходят через ЦОД и доходят до фундамента дома. Эти трещины появляются, когда он построен на усадочной глинистой почве, такой как черная хлопковая земля. Также они появляются, когда в доме мелкозаглубленный фундамент.
Когда глинистый грунт высохнет, он даст усадку и освободит место для движения фундамента. Такой грунт оказывает огромное давление при набухании и усадке, что делает опорный грунт неустойчивым. Это движение вызывает разрушение фундамента и, следовательно, диагональные трещины в кирпичной кладке начинают появляться в углах дома. Кроме того, иногда быстро растущие рядом с домом деревья усугубляют проблему диагонального растрескивания. Это связано с процессом обезвоживания почвы корнями деревьев.
Используйте следующие меры для предотвращения диагональных трещин во внешнем углу здания:
- Не кладите фундамент на усадочную глинистую почву. При необходимости увеличьте глубину фундамента. Положите фундамент на уровень, где трещина прекращается. Такие трещины можно увидеть при раскопке котлована.
- Обеспечьте необходимую глубину фундамента для фундаментной системы.
- Посадите деревья на расстоянии не менее 2 метров от периферии дома.
- Накройте периметр дома гибким водонепроницаемым фартуком шириной 2 м. т. е. соответствующую защиту цоколя.
т. е. соответствующую защиту цоколя.Обеспечьте гибкий водонепроницаемый фартук или цоколь на глубине около 500 мм ниже уровня земли и вбейте в стену на 30-40 мм. Фартук предусмотрен на ПКК толщиной 100 мм, уложенном с уклоном 1 к 30, и также забит в кладку.
02. Диагональные трещины в поперечной стене многоэтажной несущей конструкции: Диагональные трещины в поперечных стенах появляются из-за дифференциальной деформации во внутренних и внешних несущих стенах, с которыми связаны поперечные стены.
Когда нагрузка на центральную стену выше, чем на внешнюю стену, поперечную стену, которая прикреплена к внешней и центральной стене, будет иметь высокое напряжение сдвига. Из-за этого дифференциального напряжения в поперечной стене многоэтажного несущего здания появляются диагональные трещины.
Вы можете предотвратить эти диагональные трещины, правильно спроектировав здание. Убедитесь, что напряжения сдвига развиваются в стене здания и равномерно распределяются по стенам.
Это растрескивание происходит из-за движения влаги в усадочной почве (черной хлопчатобумажной почве) при неглубоком фундаменте.
В сухую погоду грунт под фундаментом дает усадку и оседает наружные стены. Стена имеет тенденцию наклоняться наружу, потому что усадка больше на периферии здания и меньше во внутренних областях. Следовательно, из-за наклона внешней стены на внутренних стенах появляются случайные диагональные трещины.
Кроме того, почва вспучивается, и во время дождей движение меняется на противоположное. Но однажды образовавшиеся трещины полностью не закрываются. Пол вздымается и становится неровным. Следовательно, трещины появляются на полу из-за движения почвы.
Используйте следующие профилактические меры, чтобы минимизировать этот тип диагонали Трещины в кирпичной кладке:
- Не кладите фундамент на черную хлопковую почву. Положите фундамент на хорошую желтую почву или твердую почву. Фундамент должен быть максимально глубоким.
- Установите гибкий водонепроницаемый фартук шириной 2 м по периметру дома.
Положите фундамент на хорошую желтую почву или твердую почву. Фундамент должен быть максимально глубоким. Этот тип диагональных трещин появляется над перемычками проемов больших пролетов из-за усадки при высыхании железобетонной перемычки на месте. Эти трещины в кирпичной кладке начинаются от концов перемычек, идущих вверх по кладке от проема. Наблюдается в первую засуху после завершения строительства.
Диагональные трещины также появятся на уровне перемычки и подоконника, если не предусмотрены железобетонные перемычки и подоконники надлежащего размера и имеющие достаточную несущую опору с обеих сторон. Это произойдет из-за концентрации сдвига из-за резкого изменения поперечного сечения стен. Следовательно, перемычки и подоконники должны иметь оптимальное сечение по размеру.
Соблюдайте следующие меры предосторожности, чтобы свести к минимуму диагональные трещины в кирпичной кладке над перемычкой:
- Используйте сборные перемычки оптимального размера.
