Торцевая планка для металлочерепицы: устройство и монтаж

Содержание

  1. Какие бывают торцевые планки
  2. Функции
  3. Материалы и размеры
  4. Конструктивные особенности
  5. Монтаж торцевой планки
  6. Методика монтажа ветровых планок на металлочерепицу

Здравствуйте дорогие читатели моего блога, сегодня мы поговорим о том, что такое торцевая планка для металлочерепицы, а точнее поговорим о разных видах ветровых планок, как они устроены и как осуществляется их монтаж.

Мало кто знает, что долговечность кровли зависит не только от качества черепицы, но и от других элементов, в числе которых ветровая планка для металлочерепицы.

Доборные элементы на крыше, составляют не более 5% от всей площади покрытия, но их значение несравненно больше, а присутствие важно и обязательно.

Какие бывают торцевые планки

Торцевая планка для кровли из металлочерепицы — это доборный элемент, выполняющий функции укрепления и окантовки сложных переходов, сглаживания углов и противодействия сырости и плесени.

Для ее изготовления используют оцинкованный металл или пластик, из которого делают уголок, выполняет и декоративную и защитную функции.

Ветровые планки для металлочерепицы бывают четырех видов:

  • карнизная;
  • планка примыкания;
  • торцевая;
  • коньковая.

Первый вид доборного элемента крепится к лобовой ветряной доске обрешетки верхней стороной уголка, а нижняя его часть перекрывает край желоба — таким образом, происходит конечная установка ветровой планки на металлочерепицу. Получается, что вода будет стекать прямо в желоб, минуя деревянные элементы крыши и обрешетки, которые явно боятся излишней влажности.

Что же такое ветровая планка примыкания?

Это тоже дополнительный элемент, который необходим в устройстве кровли для того, чтобы закрыть появляется при переходе с одного уровня в другой отверстия, не дать возможность проникновения туда дождя и грязи, талой воды и снега. Две примыкающих друг к другу поверхности в разных плоскостях должны быть аккуратно соединены. Эту функцию выполняет планка примыкания.

Для защиты боковой части кровли монтируют торцевой вариант окантовки, который отличается от карнизной планки для металлочерепицы. Торцевой доборный элемент защищает от влаги, конденсата и ветра, а также выполняет функцию декора.

Читайте также: Обрешетка для металлочерепицы.

Коньковая планка — одна из видов и размеров ветровых планок — монтируется в местах примыкания кровельных скатов в высших местах крыши. Название говорит о том, что она находится над коньком.

Ее функция заключается в сглаживании шероховатости встречных плоскостей крыши. Она полностью закрывает пространство между скатами. Частично планка может быть представлена как крепление, как завершающий декоративный элемент.

Функции

Значение доборных элементов для кровли переоценить невозможно. Они выполняют важные защитные функции: устройство кровли невозможно представить без ветровой планки. В составе крыши карнизная и торцевая планки составляют всего 3-5%, а планка примыкания и коньковая и того меньше.

Защитная функция заключается в том, чтобы предотвратить попадание под металлочерепицу ветра, снега, влаги и дождя. Деревянная обрешетка и каркас может подвергнуться появлению плесени и грибка, отсыреть и загнить.

Этот факт существенно снизит продолжительность службы натурального материала.

Сквозняки в мансардных и чердачных помещениях способствуют увеличению расходов в отопительный сезон.

Функция декора предполагает, что ветровая планка будет аккуратно окаймлять лобовую доску. Она скрывает элементы обрешетки, стропильной системы. Как элемент декора планка совпадает по цвету с металлочерепицей. В результате обшитые скаты выглядят гармонично и аккуратно.

Материалы и размеры

Требования к качеству материала для ветровой планки не случайны. Ведь она выполняет ответственную защитную функцию. В качестве материала используют механически прочный, устойчивый к температурным перепадам металл.

Оцинкованная сталь, покрытая слоем краски, полиэстера или пурала, используется для конструирования уголков. Данный материал выдержит негативное влияние воды, коррозии.

Для пластиковых уголков используют поливинилхлорид — термопластичный пластик. Очень легкий красивый материал, но он не нашел широкого применения в данной области.

Читайте также: Жидкая резина для кровли.

Нужно иметь в виду, что размеры различных моделей ветровой карнизной планки для кровли могут отличаться. Чаще всего в длинна равна 1500-2500 мм, стандартного размера для угла нет, но известно, что чаще всего он бывает тупым (карнизная планка), ширина крепежных полочек равна 15-30 см.

Точные окончательные размеры устанавливают в зависимости от индивидуальных размеров крыши и ее конструктивных особенностей.

Конструктивные особенности

Ветровая планка выполняется из той же листовой стали, что и металлочерепица. Толщина листа планки составляет 0,4-0, 5 мм. В качестве покрытия может быть использована базальтовая крошка, пластизоль или полиэстер.

Карнизная планка представляет собой уголок, верхняя часть которого должна равняться примерно 10-12 см, боковая часть (торец) составляет около 7 см, угол сгиба 110 °. И нижняя часть, которая входит в зацепление с желобом составляет 15 мм по направлению вниз и столько же загибается по направлению вверх.

Особенности доборного элемента состоит в том, что он должен аккуратно закрывать и соединять отдельные элементы металлочерепицы, углы скатов, а также выступающие детали (например, дымоход) с плоскостью кровли.

Монтаж торцевой планки

Монтаж торцевой планки на крышу из металлочерепицы не представляет особой сложности. Если следовать основным советам мастера и соблюдать последовательность всех действий, то без труда можно сделать и установить планку самостоятельно в домашних условиях.

Работа требует сосредоточенности, аккуратности, соблюдение размеров. Как правило, длина одного элемента не превышает два метра.

Изогнутые специальными щипцами доборные элементы прочно закрепляются саморезами. При этом нужно следить, чтобы соединение было плотным, а вода не могла просочиться через небольшие просветы и отверстия.

Методика монтажа ветровых планок на металлочерепицу

Последовательность укладки ветровой планки своими руками, монтаж выглядят следующим образом:

  • деревянный брусок размером 40 х 40 мм прибивают на торцевую рейку шаговой обрешетки с помощью гвоздей или саморезов;
  • деревянные элементы (брусья) пропитывают противопожарным средством и антисептиком;
  • определение размеров происходит путем приложения фронтальной планки до полного перекрытия торцевой угла и листа металлочерепицы. Перед окончательным закреплением ветровые планки, ножницами по металлу, подрезают край панели с нанесенной разметкой;
  • край панели, ориентированный на фронтон, отгибается. Сторона должна плотно прилегать к прибитому брусу;
  • саморезами прибивают прилагаемую планку по бокам (торцевые) и сверху (коньковые), соблюдая расстояние максимум 40 см;
  • нижний край фронтона закрывается заглушкой, которая образует закрытый угол;
  • тонировка саморезов под цвет кровли.

Если ветровая планка не установлена, то монтаж кровли считается незавершенным. Аккуратно сделанная работа предусматривает защиту всех стыков, скатов, переходов, фронтона и карниза ветровыми торцевыми планками.

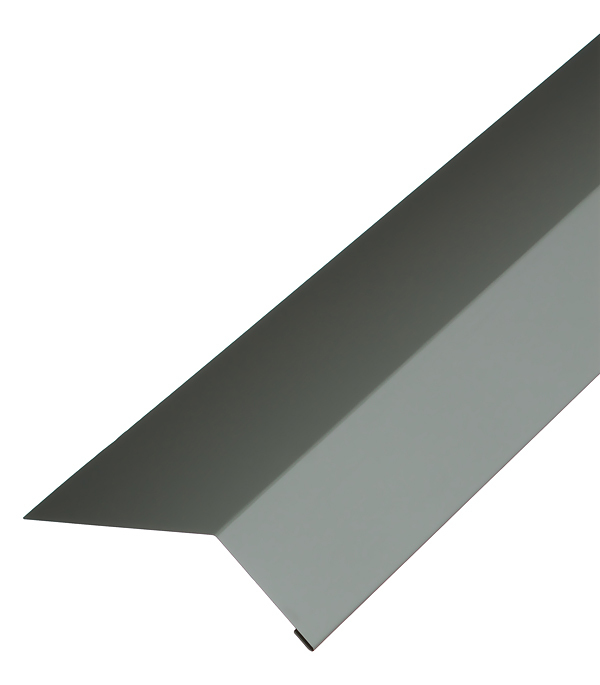

Планка торцевая 95 х 120 мм PURETAN
