Ветровая (торцевая) планка для профнастила: как крепить

Фронтальная, торцевая, ветровая – это все названия одной детали при устройстве скатной кровли с покрытием из профнастила. Ее установка проходит на завершающем этапе монтажа кровельного покрытия. Ветровая планка для профнастила не только декоративный элемент кровли, у нее есть масса других функциональных обязанностей.

Назначение

Торцевая планка, несомненно, придает кровле завершенный вид, но намного важнее ее защитная функция. Она оберегает крышу от многих напастей:
  1. Попадание атмосферных осадков в подкровельное пространство, что приводит к намоканию древесины и утеплителя.
  2. Порывы сильного ветра, загоняющие под профнастил мусор, снег. Боковой ветер изменяет температурный и влажностный режим внутри чердачного помещения.
  3. Проникновение под покрытие птиц и мелких животных. Они портят кровельные материалы, провоцируют возникновение неприятного запаха, увеличивают вероятность заражения микробами и грибками.
  4. Сильный ветер может и вовсе оторвать листы профнастила.
Поэтому и названий у нее много: фронтальная планка подчеркивает внешний облик, ветровая защищает от ветра, торцевая обозначает края покрытия.

Конструктивные особенности

Как правило, ветровая планка изготавливается из того же материала, что и профилированный настил. Производители профнастила предлагают при заказе материалов сразу же приобрести завершающие детали (доборные элементы). Они имеют гнутую форму и окрашены в тон кровельного покрытия. Торцевая планка изготавливается из оцинкованного металла с окрашивающим покрытием. В качестве красящего слоя применяются такие виды покрытия:
  • Полиэстер (на основе органических полимерных веществ).
  • Пурал (на полиуретановой основе с полиамидом).
  • Пластизол (ПВХ и пластификаторы).
  • Лакокрасочные.
  • PVDF (фторсодержащие полимеры).
У цветного покрытия существуют защитные функции, оно повышает стойкость к воздействию таких факторов, как атмосферные осадки, агрессивная экология, УФ излучение.
Предлагаемые размеры фронтальной планки: длина 2–2,5 м, ширина 250, 312 мм, толщина 0,5–0,55 мм. Форма детали может быть прямой или фигурной. Для придания жесткости детали края имеют двойной подгиб. Толщина торцевой планки может иметь разные размеры — от 0,4 до 1 мм. Но толщина в 0,5–0,55 мм является наиболее подходящей, так как деталь получается достаточно прочной и при необходимости легко изгибается.

Правила установки

Ветровая планка устанавливается как одна из самых последних деталей. После обрамления торцов остается только установка конька. Монтаж торцевого элемента проводится в следующем порядке:
  1. К обрешетке, на которую укладывается профилированный настил, крепиться торцевая доска шириной 80 мм, толщиной 25 мм. Монтаж доски проводится с помощью строительных гвоздей диаметром не менее 4 мм и длиной 100–120 мм.
  2. Поверх торцевой доски проводится монтаж ветровой планки. Крепление производится с помощью кровельных саморезов диаметром 4,8 мм. Конструкция саморезов подразумевает наличие уплотнительной шайбы (резиновой прокладки). Крепежи должны располагаться с шагом 200–300 мм. Монтаж саморезов осуществляется только с помощью шуруповерта.
  1. Монтаж планок выполняется от нижней точки торца в сторону конька. Детали стыкуются внахлест. Глубина нахлеста не менее 50 мм. Крепление профнастила с помощью строительных гвоздей категорически запрещается, ведь ударная нагрузка нарушает целостность защитного покрытия. Кроме того, во время забивания гвоздей получается отверстие в профлисте на 1–2 мм больше диаметра крепежа. В эти щели проникают влага и незащищенная середина кровельного листа подвергается коррозии.
  2. Конец ветровой планки загнут для направления стекания атмосферных осадков. Но нередко установка детали происходит с образованием зазора между планкой и поверхностью профилированного покрытия. В этом случае необходимо предусмотреть монтаж уплотнителя. Крепить уплотнитель следует с внутренней стороны доборного элемента.
Для заполнения зазора можно применять следующие виды уплотнителя:
  • универсальный самоклеящийся;
  • универсальный саморасширяющийся (ПСУЛ).
Благодаря своим свойствам эти материалы отлично работают в конструкции кровли. Они создают барьер для проникновения влаги, не разрушаются под воздействием ультрафиолета, хорошо переносят температурные перепады от -45оС до +85оС. Специальные пропитки защищают от заражения грибками и плесенью. Чтобы стык между профнастилом и планкой был 100% надежным от протекания, доборный элемент должен закрывать две волны покрытия. Обобщая данную информацию, можно отметить, что существует три типа узлов и видов монтажа:
  1. Применение фронтальной детали с широкой горизонтальной частью, перекрывающей 2 волны профнастила. Крепить на гребне второй волны длинными саморезами.
  2. Фронтальная планка шириной около 125 мм, перекрывает только одну волну, но обязательно применение уплотнителей. Монтаж с помощью коротких саморезов на торцевой доске.
  1. Допускается монтаж фронтальной детали с устройством торцевого бруска. Однако, такой узел крепления не кажется прочным и надежным.
Можно ли совсем обойтись без торцевого элемента кровли? В строительных нормах и правилах нет строгого указания на этот счет. Только у незащищенного покрытия срок службы сокращается в 2–3 раза. Рекомендуем следующие видео для ознакомления:

prokryshi.ru

Торцевая планка для профнастила: назначение, особенности, монтаж

Кровли из профнастила прочны и долговечны. Но для того, чтобы новая крыша не доставляла хлопот долгое время, нужно обратить внимание на доборные элементы — дополнительные детали, укрывающие и укрепляющие слабые места кровли. Одним из таких элементов является торцевая или, как ее еще называют, ветровая планка.



Назначение

После укладки профлиста боковая часть ската крыши остается незащищенной от ветра и осадков. Влага, попадая на необработанные деревянные части стропильной системы, вызывает гниение с последующим разрушением этих частей. Холодный ветер через подкровельное пространство способен значительно снизить температуру в доме, особенно если утеплялась крыша, а не потолок. Если же ветер достаточно сильный, он может повредить кровлю изнутри.

Чтобы этого не происходило, торцевую часть ската закрывают ветровой планкой для профнастила. Иными словами, основные ее функции — это:

  • защита внутренней части кровли от ветра и влаги;
  • защита от гнездования птиц;
  • защита кровельного материала от деформации в случае сильных порывов ветра;
  • придание завершенности внешнему виду дома.

Конструктивные особенности

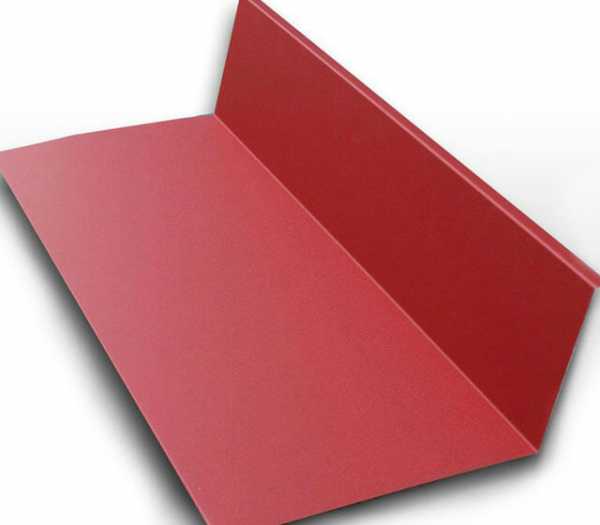

Торцевая планка — это металлический лист, согнутый под прямым углом, одна сторона которого закрывает 1-2 волны профнастила, а другая — торцевую доску. Она может быть как с прямыми сторонами, так и с фигурными. Края листа загибают для придания элементу большей жесткости. Длина одной детали колеблется в пределах 2000-2500 мм, суммарная ширина сторон от 180 мм до 350 мм, толщина от 0,4 мм до 1 мм.

Для придания привлекательности внешнему виду и дополнительной защиты от воздействия агрессивной среды, на торцевые планки наносят полимерные красящие составы. Богатый выбор цветов позволит подобрать нужный цвет, исходя из предпочтений.

Материалы производства

  • Алюминиевые. Самые бюджетные из представленных на рынке. Из минусов — легко деформируются, что доставляет дополнительные неудобства при установке.
  • Стальные. Используется оцинкованная холоднокатаная сталь. Визуально похожи на алюминиевые, но превосходят их по жесткости и по цене.
  • Медные. Дороже деталей из других материалов, практически не подвержены коррозии и деформации. Они тяжелее аналогов из стали или алюминия. Это стоит учитывать, потому что увеличение массы может негативно сказаться на всей конструкции крыши.

Не стоит покупать алюминиевые торцевые планки для самостоятельной установки, если у вас нет достаточного опыта в их установке. Велик риск испортить материал, нервы и не добиться нормального результата.

Монтаж

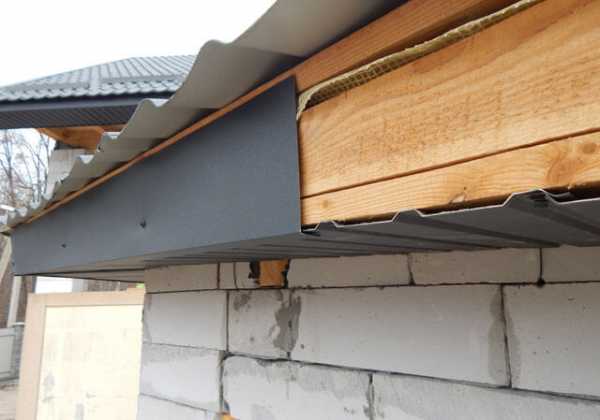

Установка торцевых планок производится на завершающем этапе возведения крыши из профнастила. Монтаж проходит в несколько этапов.

  1. Измеряется длина ската, рассчитывается нужное количество элементов. В случае необходимости, планку подрезают ножницами или пилой по металлу. Нежелательно применять для этих целей болгарку с абразивным диском, так как сильный нагрев негативно скажется на полимерном покрытии.
  2. К обрешетке крыши крепится струганная торцевая доска 80х25 мм. Для этого используются строительные гвозди длиной не менее 100 мм. Если есть необходимость, подрезается профлист, чтобы край крыши был ровный.
  3. Ветровая планка прикручивается к торцевой доске с одной стороны и к верхней части профиля с другой с шагом 300-500 мм. В качестве крепления применяют кровельные саморезы с уплотнителями, диаметром 4,8 мм. Затяжка саморезов должна быть достаточной, чтобы со временем конструкция не начала неприятно дребезжать от ветра. Производить крепеж удобнее с помощью шуруповерта или электродрели с низкими оборотами. Чтобы избежать коррозии, шляпки саморезов закрашивают в цвет полимера.
  4. Начинать установку следует с нижней части торца. Закрепив самую нижнюю деталь, следующую устанавливают внахлест. Каждый последующий элемент перекрывает предыдущий на 50-100 мм. Верхний край верхней планки закрывается коньком.
  5. Нижняя часть закрывается заглушкой при помощи саморезов, которые идут в комплекте.

В случае неплотного прилегания планки к кровле используется универсальный самоклеящийся или саморасширяющийся уплотнитель, который герметично закроет собой все неровности в местах соединения.

Установка производится таким образом, чтобы закрывалось 2 волны профиля профнастила, практически исключая попадание влаги внутрь кровли на стыке этих деталей.

Торцевая планка — небольшая (менее 3% от общей площади кровли), но важная деталь, выполняющая одновременно защитную и декоративную функции. Нужно подходить с должным вниманием к выбору и установке этого элемента, так как и от него зависит срок службы крыши.

Популярное


dvabrevna.ru

Верхняя планка для забора из профнастила: монтаж своими руками

Заборы из профилированного листа за последние два десятилетия стали очень популярными. Этот строительный материал недорог, прост в монтаже и эксплуатации, хорошо смотрится, при этом достаточно прочен и износостоек.

Сделать ограду красивой и защищённой от дождя, снега, других атмосферных явлений поможет верхняя планка для забора из профнастила, а также металлического штакетника, кирпичной кладки, бетонных конструкций. Такой элемент используется на ограждениях разных форм и из разных материалов. Его достоинствами считаются простота установки, доступная цена, разнообразие видов, долговечность, надёжность и привлекательность.

За счёт сгибания, прокатки и вальцовки изделие получает необходимую прочность, которая обеспечивает компенсацию изгибающих забор из профлиста нагрузок и придаёт аккуратный и привлекательный вид всему ограждению. Торцевую заглушку несложно установить самостоятельно, причём так можно укрепить старый забор или завершить сооружение нового.

Планка на забор из профнастила – конструктивные особенности и характеристики

Для каждого типа профиля, из которого сделано основное полотно ограды, подбирается верхняя деталь с определёнными типоразмерами:

  • С8 – 20×8×20 мм;
  • С10– 20×10×20 мм;
  • С20– 20×20×20 мм.

Любая завершающая планка на забор, сделанный из профлиста, имеет прочное покрытие из полимеров, которое не даёт металлу ржаветь, защищая его от влаги в разные сезоны года. Разнообразие цветовой гаммы позволяет подобрать верхнюю часть, сочетающуюся с основным полотном ограды.

В ходе изготовления профнастила нарезанную листовую сталь постепенно изгибают в вальцовочном автомате, создавая на полотне ребра жёсткости. Такая технология изготовления позволяет получить лёгкую и одновременно прочную деталь ограды. Деформационная стойкость профилированного листа прямо пропорциональна его толщине и высоте волны.

Горизонтальная торцевая заглушка уравновешивает нагрузку на полотно ограждения, делая его не таким гнущимся.

Назначение и преимущества установки

Ограды, сделанные из листовой стали толщиной от 0,45 до 0,55 мм, имеют определённую жёсткость благодаря свой изогнутой волной конструкции. Этой жесткости бывает недостаточно, поэтому её увеличивают за счёт внешних элементов и креплений, которые не будут позволять полотну гнуться в направлении созданной волны. Верхняя торцевая планка для забора из профнастила также участвует в этом процессе, создавая по периметру полотна в горизонтальной плоскости дополнительное ребро жёсткости. У заглушки есть и другие функции.

Продление срока службы ограждения

Установка планки для забора из профнастила не только сделает ограду красивее, но и продлит срок её службы. Металлическое полотно не будет гнуться, наклоняться или кривиться, будет защищено от разрушительного воздействия воды и снега.

Дополнительная жёсткость полотна

Рёбра жёсткости, сформированные путём изгибания стального листа, придают прочность заборному полотну только в вертикальной плоскости. Деформационная устойчивость при изгибании в направлении волны остаётся недостаточной. Поэтому производители указывают максимальное расстояние между крепёжными элементами из расчёта на количество волн. Для обеспечения прочности обязательно требуется установка горизонтальных силовых элементов. С этой задачей хорошо справляются лаги, но монтаж дополнительных поперечин влечёт неоправданные денежные траты, а верхняя кромка заборного полотна по-прежнему остаётся «недооформленной», выглядит неаккуратной.

Установленная надлежащим образом декоративная планка для забора придаёт дополнительную жесткость всей конструкции ограждения. Она создаёт в горизонтальной плоскости каркас, который не даёт листам изгибаться под воздействием порывов ветра или механических ударов, компенсируя физическую нагрузку.

Внешняя привлекательность

С таким доборным элементом любое ограждение выглядит как полностью завершённая конструкция, которую венчает горизонтальная планка по периметру. Идущая по верхнему краю ограды, она уравновешивает вертикальные изгибы металлического полотна, придавая забору аккуратный внешний вид. В строительных гипермаркетах продаются изделия разных цветов, монтаж планки выполняется просто, поэтому установка её на забор быстро позволяет придать ему обновлённый привлекательный облик.

Виды и модели планок

Тип верхних усиливающих элементов определяется конструкцией и материалом полотна забора. Как правило, они изготавливаются из того же материала (оцинкованной листовой стали), а вот размеры, в частности, ширина, определяются толщиной профнастила и высотой волны. Высота вертикальных полок заглушки может быть любой.

Разнообразие видов позволяет подобрать для ограждений, сделанных из разных стройматериалов, металлические изделия подходящей формы:

  • П-образные;
  • П-образные с капельником на внешней стороне;
  • в виде «домика»;
  • имеющие спираль, идущую с одной стороны, а с другой – изгиб.

На забор из профнастила часто устанавливается планка стандартной П-образной конструкции с нужными размерными данными. Такая заглушка имеет небольшой вес, недорого стоит, легко изготавливается и устанавливается, обеспечивает удовлетворительную жёсткость. Среди недостатков: торцы изделия недостаточно защищены от механического и коррозионного повреждения, выглядят немного хуже аналогов. Выбор в пользу такого усиливающего элемента, как правило, делают владельцы дачных участков и производственных территорий.

Материалы для изготовления заборных планок

Изготавливается планка на ограждение из той же листовой стали, которая была использована для полотна. Размерные параметры доборного элемента подбираются под форму основного материала листа забора. Для защиты металла от коррозии на лицевую поверхность изделия наносится полимерный состав.

Стоимость заборных планок

Стоить заглушка торцевая для заборов может по-разному. На цену влияют толщина листовой стали, из которой она сделана, и технология изготовления. Модели, изготовленные из толстого листа и имеющие дополнительные изгибы в своей конструкции, стоят больше. Но, целом, они относятся к категории недорогих стройматериалов и доступны большинству потребителей. В любом случае, покупка верхней планки – дешевле починки или замены звеньев ограды.

Особенности монтажа заборных планок

Хотя установка такого элемента, в целом, не вызывает затруднений, в ходе работ надо учитывать ряд нюансов. Планки нужно соединять обязательно внахлёст, избегая образования стыков. Только так можно защитить ограду от атмосферных осадков. При необходимости во время крепления заглушек можно подрезать загнутые края.

Необходимые инструменты

Для проведения монтажных работ необходим набор простых инструментов:

  • рулетка или строительный уровень;
  • ножницы для резки металлического листа;
  • шуруповёрт;
  • инструмент, позволяющий соединять заклепки в местах крепления планки.

Этапы установки заборных планок

Монтаж заборных заглушек не занимает много времени. Установить их может даже человек, не имеющий большого опыта сборки металлических конструкций.

Сначала проводится замер верхних кромок полотен ограды, который нужен для точного расчёта количества нужного материала. При проведении вычислений следует делать прибавку на стыки. Для этого к длине каждого доборного элемента прибавляется полсантиметра с обеих сторон.

На подготовительном этапе следует учесть цвет и толщину полотна, чтобы подобрать планку подходящего типа. Нужно будет приобрести крепежи. В магазинах продаются винты с уже окрашенными шляпками. Нужно только выбрать оттенок к заглушке и полотну забора.

На этапе монтажа планки друг с другом скрепляются специальными заклепками. К верхней части забора деталь крепится с помощью самонарезающих винтов, имеющих сверлящий наконечник. При монтаже следует следить за тем, чтобы конец такого крепления не касался конца следующей детали.

Заглушки прикручиваются к сторонам листа в шахматном порядке. Создаётся так называемая силовая ферма – при экономии крепёжных деталей обеспечивается хорошая прочность конструкции.

В качестве крепежей могут использоваться заклёпки или саморезы, которые применяют для работ по металлу.

Между местами крепления должно быть расстояние в 30 см.

domnamne.ru

Торцевая планка для профнастила: монтаж, крепление — ProProfnastil

Вы находитесь:  Главная > Крыша >

Для установки кровли требуются специальные комплектующие. Предлагаем рассмотреть, для чего нужна торцевая планка для профнастила, правила её монтажа на крышу и забор, а также размеры этого дополнительного элемента.

Что такое торцевая планка

Торцевая планка – это специальная комплектующая крыши, которая необходима при наращивании площади этой поверхности для защиты от попадания влаги и расшатывания крепежных элементов. Она представляет собой согнутый лист профильного настила или другого специально обработанного металлического изделия плоской формы. Во многих конструкциях предусматривается также использование заглушки для данной планки.

Конструкция торцевой планки

Установка металлических профильных листов на кровлю осуществляется по торцевой поверхности, чтобы соединение получилось герметичным и достаточно жестким. Когда листы профнастила доходят до бокового края стены, они при необходимости обрезаются и для образования плотного крепления, защищаются при помощи торцевой планки.

Фото: чертеж торцевой планки

Зачем нужна планка торцевого крепления для профнастила:

  1. Для гарантии герметичности кроли;
  2. С целью защиты покрытия от атмосферных осадков;
  3. Для придания экстерьеру крыши красоты и стиля;
  4. Для расширения площади кровельного пространства.

Помимо этого, торцевая планка также часто устанавливается на забор из профнастила. Здесь она также помогает продлить ограждение.

Фото: торцевая планка на крыше

Монтаж

Крепление торцевой планки профнастила легко осуществляется своими руками, Вам нужно лишь соблюдать небольшие инструкции профессиональных строителей. Установка этой планки необходима сразу же после первой волны профильных металлических листов. Её нахлест должен быть как минимум 50 мм для кровельных покрытий в среднем климатическом поясе. Если у Вас высокий уровень среднегодовых осадков, то этот показатель может быть увеличен.

Виды торцевых планок

При этом важно знать, что монтаж торцевой планки профнастила производится с довольно большим шагом – минимальный порог креплений составляет 300 мм. В противном случае она не будет выполнять функцию жестких ребер крыши.

Инструкция по установке

  1. Нужно подобрать нужный размер комплектующих. Профессиональные строители крайне не рекомендуют использовать на одной плоскости крыши несколько планок, соединенных между собой – такой метод крепления снижает их стойкость к физическим нагрузкам;
  2. К боковой (торцевой) части кровли, планка монтируется при помощи строительных саморезов или шурупов. Хотя довольно часто для её установки используют простые заклепки;
  3. Присоединение и выравнивание планки производится по торцу крыши, при этом нужно четко установить её таким образом, чтобы кровля по отношению к планке находилась под прямым углом, т.е., перпендикулярно;
  4. После этого нужно установить заглушку для торцевой планки, которую нужно купить вместе с этим доборным элементом. Заглушка монтируется при помощи четырех саморезов по её плоскости;
  5. После все места соединений обрабатываются специальными составами и красками, для предотвращения появления коррозионных процессов. Желательно образовавшиеся на месте соединения, швы, обработать при помощи герметичных мастик и покрыть краской для наружных работ.
Фото: торцевая планка для профнастила

Очень часто торцевые планочные крепления отдельно утепляются, но это нужно только в очень холодных районах страны. Установка гидро- и пароизоляции производится также, как и всей крыше.

Перед тем, как купить торцевую планку для профнастила, важно знать не только её цену, но и выбрать материал. Самыми популярными являются легированная сталь холодного проката, алюминий, медь. Стальные планки доступные и простые в установке, но при этом не всегда походят по ценовой политике.

Видео: Монтаж торцевой планки

Алюминиевые аналоги более доступные, чем стальные, внешне их достаточно трудно различить, но при этом монтаж алюминиевых торцевых планок довольно сложен из-за того, что материал быстро гнется и плохо переносит физическое воздействие.

Медь – это самый дорогой материал для изготовления планок, но наиболее красивый. Кроме красоты Вы также получаете практически 100 % противостояние коррозии и физическим повреждениям. К недостаткам материала помимо цен также относится тяжесть – не каждая кровля выдержит такой торец.

Торцевая планка из профнастила

Купить торцевую планку для крыши из профнастила можно в любом магазине строительных материалов. Помимо этого множество доступных вариантов предоставляется на стихийных и строительных рынках. Обязательно у продавца узнавайте гарантийные обязанности и правила установки планки – для каждого материала они могут быть разные.

Обязательно сверяйте размер и толщины доборного элемента, указанные в сертификате и имеющиеся на товаре. Пиите в комментарии свои секреты установки торцевой планки, а марки, которыми Вы пользуетесь.

9 Декабрь 2014       Автор: Владимир Бакаев


Похожие материалы:

www.proprofnastil.ru

Как крепить ветровые планки на профнастил?

Торцевая планка для профнастила

Ветровая планка для профнастила: предназначения и характеристики

Устройство металлической кровли требует использовать ветровые планки для профнастила. Их основным предназначением является защита от попадания влаги в виде дождя и снега под боковые части ската.

Ветровая планка для профнастила — функции, характеристики, монтаж

К тому же ее использование придает крыше законченный вид. Как осуществляется монтаж? Какие разновидности этой продукции используются во время монтажа профнастила своими руками?

Для чего нужна ветровая планка?

Монтаж ветровой планки придает крыше законченный и красивый вид, но монтировать ее необходимо не только по этой причине. Она помогает защитить кровлю от влаги и порывов ветра, а также дает возможность осуществить работы по установке софитов.

  • Защищает от ветра. Боковой ветер особенно в неблагоприятных климатических районах способен если не сорвать, то, по крайней мере, изломать края металлочерепицы. Ветровая планка снижает интенсивность воздействия. Также она защищает от проникновения ветра под обрешетку
  • Защищает от влаги. Время эксплуатации кровельного пирога во многом зависит от защиты его деревянных частей от попадания влаги. Планка создает препятствие для попадания под обрешетку снега и дождя
  • Помогает закончить отделочные работы. Именно ветровая планка обеспечивает идеальное соединение с софитами или Фаской (сайдинг)

Использование ветровой планки является обязательным для обустройства любой кровли.

Согласно своему назначению она делится на несколько разновидностей.

Основные разновидности

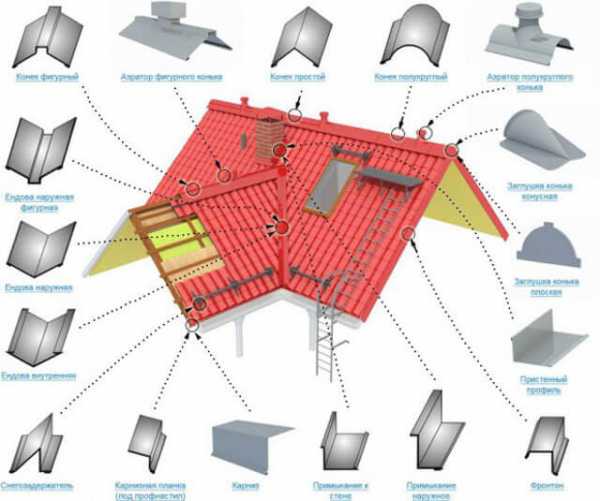

Планка должна защищать все торцы кровли по периметру. Для этого используют различные типы такой продукции. А именно:

  • Фронтонная, торцевая. Защищает от бокового попадания осадков под скат кровли

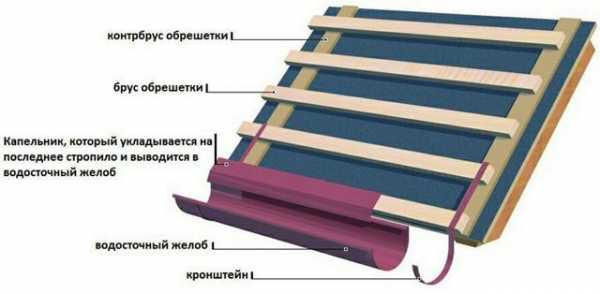

  • Карнизная. Устанавливается на краях ската крыши, перед водостоками

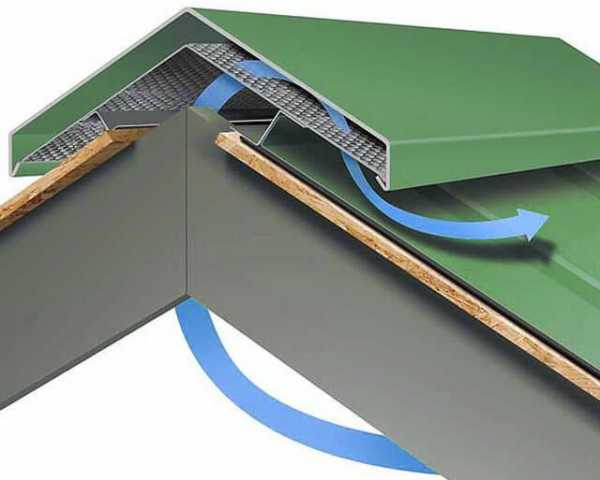

  • Коньковая. Закрывает зазор на стыке между двумя скатами кровли

Также существуют отличия, относительно используемого при производстве материала. Для металлочерепицы и профнастила применяют металлическую планку с различной высотой подъема (выбирается по высоте волны), для композитной черепицы устанавливают продукцию имеющей идентичное напыление. В качестве дополнения может использоваться и оцинковка.

Ширина, высота и многое другое

Расчет ветровой планки можно выполнить по ее стандартным размерам. Обычная продукция имеет следующие характеристики:

  • Изделие выпускается стандартной полной длиной 2 м. Расчет необходимо производить, учитывая полезную площадь изделия. Эффективная длина составляет 1,9 м
  • Ширина может варьироваться. Поэтому ее выбирают в зависимости от существующих потребностей. Стандартные размеры 90*150 мм и 40*60 мм

Узкая планка предназначается для плоской кровли (например, для кровли гаража из профнастила), у которой практически отсутствует волна. Для металлочерепицы в основном используют широкий рельефный торец.

Крепление ветровой планки профнастила

С торца на обрешетку пришивают ветровую доску. К ней прикручивают планку. Монтаж ветровой планки для профнастила осуществляется специальными болтовыми саморезами с интервалом в 40 см. Монтаж начинают снизу кровли и продолжают его, укладывая материал внахлест с предыдущим не менее чем 10 см.

Цена ветровой планки для профнастила

В зависимости от прямого назначения и ширины цена ветровой планки для профнастила может варьироваться.

  • Узкая торцевая прямая 140-160 руб
  • Широкая торцевая 300 руб

Конечно, эта стоимость приблизительная и может меняться. Так если приобретать металлочерепицу и комплектующие материалы финских производителей такая стоимость может вырасти приблизительно на треть.

Технологический процесс обустройства кровли включает в себя устройство ветровой доски и планки. Это изделие эффективно защищает от попадания дождя и снега, легко монтируется и не имеет приемлемую цену.

Видео об изготовлении ветровой планки для профнастила

Показан процесс изготовления ветровой планки для профнастила с помощью специального станка.

astgift.ru

Ветровая (торцевая) планка: крепление и монтаж

Финальным этапом кровельных работ считается установка доборных элементов. Они наделены двумя функциями: выступают как декоративные аксессуары и, в то же время, выполняют защитную функцию. Ими можно назвать примыкания, переходники, конек, ендовы, уголки, отливы, желоба по сбору и стоку вод, пр. Среди основных дополнений следует выделить ветровые планки на крышу. Другое их название – фронтонные, торцевые, завершающие – объясняет предназначение этих элементов.

Оглавление:

  1. Функциональное значение торцевых планок
  2. Материал для изготовления завершающих планок
  3. Торцевая планка для профнастила: установка своими руками
  4. Монтаж фронтонной планки – завершение работ по укладке металлочерепицы
  5. Значение декора в оформлении завершающих планок

Функциональное значение торцевых планок

Фронтонная планка, монтируемая на торцах кровельной системы, предохраняет края обрешетки, а также все пространство под кровлей от попадания туда атмосферных осадков, воздействия силы ветра, особенно бокового направления. Наконец, это реальное препятствие от проникновения мелких птиц и насекомых под кровлю.

Крепится такой элемент в местах соединения стропильных ног и крыши дома, регулируя уровень влажности под кровлей. Установившийся микроклимат влияет на состояние воздушной среды и в середине здания.

Для справки. Как правило, планки заказываются отдельно, как дополнения к кровельному материалу. При этом важно, чтобы в обоих случаях была одна и та же фирма-производитель, изготавливающая весь набор в одном фактурном и цветовом исполнении. Ветровая планка для мягкой кровли, как и для профнастила, считается незаменимым аксессуаром, закрепляемым на крыше после укладки гидроизоляционной прослойки и финишного покрытия.

Материал для изготовления завершающих планок

Эконом-вариант (оцинкованная сталь), используется сегодня редко. Это связано с тем, что популярная для укладки кровли металлочерепица имеет широкую линейку цветов. Подобрать соответствующий краситель для оцинковки, чтобы планка не отличалась, а была в тон черепицы, довольно сложно. В идеале цвет полосы и колер кровли должны сливаться.

Материал изготовления планок обязан придать доборному элементу устойчивость к внешним раздражителям: ветру, дождю, снегу, граду, пыли, пр. Другими словами, быть долговечным. Используется комбинированный вариант: оцинкованная сталь в качестве основы и цветной полимер, применяемый, как покрытие. В этом случае цвет не будет тускнеть под воздействием УФИ, поверхность трескаться при перепадах температур, разрушаться при слабой концентрации кислот в дождевой воде, а сама фронтонная планка станет логическим продолжением кровли.

Торцевая планка для профнастила: установка своими руками

После окончания работ по обустройству крыши, покрытии ее финишным материалом – профнастилом – необходимо сделать последний штрих. Закончить отделочные работы установкой ветровой планки, выполнить подключение софитов. При изменении технологии в части игнорирования ветровой планки может нарушиться теплообмен в межкровельном пространстве: летом поверхности и воздух в комнатах будут быстро нагреваться, а зимой их температура резко станет падать. Полоса в работе с профнастилом не такая по высоте подъема, как планка торцевая для металлочерепицы. Она должна быть металлической и соответствовать высоте волны листа. В готовом виде планка представляет собой профилированный элемент из листовой оцинковки с одинаковыми по длине, но разными по профилю сторонами.



Пред установкой выполняется предварительный расчет, который зависит от размеров доборного фронтального дополнения. Здесь учитывается, что полная длина в типовом изделии составляет 2 метра, а эффективная – 1,9 м. Ширина полосы выбирается в зависимости от ситуации. Стандарт имеет параметры 90 х 150 мм и 40 х 60 мм. Различная геометрия планки определяется местом ее установки. Если это складское помещение с плоской крышей, к примеру, на листовом покрытии, практически, нет волн, планка берется узкая. Металлочерепица, наоборот, предполагает установку широкой рельефной торцовой отделки. Работы, влияющие на качество кровли, предваряющие монтаж покрытия и завершающей полосы, связаны с правильным выбором и монтажом обрешетки. Шаг расположения брусков в ее конструкции напрямую зависит от вида профнастила.

Вначале с торцевой стороны к решетчатой конструкции пришивается струганная ветровая доска 25 х 80 мм, а уже на ней фиксируется планка с помощью болтовых саморезов с уплотнительной резинкой. Шаг между вкручивающимися метизами должен быть 0,4 м. Работы начинают с нижней части кровли, постепенно поднимаясь вверх. При этом фрагменты планки в виде лежащего обеими сторонами по разные плоскости фронтона прямого угла соединяются между собой внахлест, захватывая нижний край предыдущей полосы не менее чем на 0,1 м.

Внимание! Если возникает необходимость укоротить планку, используйте ножницы или ножовку по металлу, можно пользоваться дисковой электрической пилой. Категорически не допускается обрезка заготовки абразивным инструментом: процесс обработки сопровождается высокой температурой, которая вредна для внешнего покрытия. Места сколов, срезов и повреждения верхнего защитного слоя в целях защиты от коррозии обрабатываются ремонтной эмалью для полимерных покрытий.

При использовании профилированных листов с имеющейся на поверхности водосточной канавкой, их нужно располагать перпендикулярно, обеспечивая перекрытие канавки каждым вслед ложащимся элементом покрытия. Выполняется поперечный нахлест между соседними планками в 15 см. Фронтонный элемент устанавливается выше решетчатой конструкции крыши приблизительно на расстоянии, равном высоте волны профнастила. Планка закрепляется саморезами по бокам и сверху. Именно верхний крепеж плотно фиксирует фронтальную полосу к волне листа, т.к. профнастил характеризуются большой парусностью. Правильно прибитая планка в области фронтового среза не позволит порывам ветра оборвать листы кровли. Для улучшения герметичности между планками и профнастилом строители укладывают в промежуточное пространство дополнительно слой рулонного утеплителя.

Монтаж фронтонной планки – завершение работ по укладке металлочерепицы

Т.к. торцевая планка завершает цикл перекрытия крыши, то перед ее установкой проводится ряд предварительных работ. На этом этапе обязательно монтируется карнизная планка. Но перед ее фиксацией на стропилах крепятся изготовленные или приобретенные крюки для удержания комплектующих водосточных системы. Над ними специальными саморезами под металлочерепицу к карнизной и лобовой доске прибивается карнизная планка. Только после этого можно приступать к укладке финишного покрытия (металлочерепицы). Фронтальный же элемент кровельной системы венчает все предыдущие работы и закрепляется на полностью покрытые кровельным материалом скаты. Он маскирует все торцы, закрывает доступ к пространству под кровлей ветру и осадкам.

Укладывается ветровая планка для металлочерепицы в такой последовательности:
  • Дополнительно на торцевую рейку шаговой обрешетки прибивается гвоздями или саморезами деревянный брусок 40 х 40 мм. Такое сечение решетчатой конструкции считается оптимальным при укладке металлочерепицы. Брус, как и вся обрешетка, должен дополнительно быть пропитан антисептиком и противопожарным средством.
  • Затем производится «примерка»: фронтальная планка прикладывается так, чтобы получилось полное перекрытие угла с торца кровли от дополнительного прибитого бруска до плоскости металлочерепицы. Расстояние будет отличаться на высоту профиля листа черепицы. Данный размер переносится на панель покрытия. Здесь будут располагаться линии сгиба и реза.
  • Перед тем как крепить ветровую планку на металлочерепицу, ножницами по металлу подрезается край панели (по разметке).
  • Специальным зажимом отгибается вверх край панели, ориентированной на фронтон. При качественном подгибе лист черепицы должен плотно прилегать к боковой плоскости прибитого дополнительного бруса.
  • Монтаж панелей черепицы ведется сверху вниз, крепятся они гвоздями к обрешетке.
  • Важно правильно прибить планку. Для этого саморезы вбиваются по бокам и сверху. Один из верхних метизов дополнительно закрепляет соединение металлочерепицы с ветровой планкой. Размер нахлеста полосы выдерживается в пределах 5 см. Причем, сверху вбиваются коньковые саморезы, а по бокам – торцевые.
  • Места стыковки элементов кровли и кромки планки герметизируются уплотнителем на самоклеющейся основе.
  • Нижний край фронтонной полосы оформляется заглушкой: она соединяется с планкой саморезами, образуя закрытый угол.
  • В завершении нужно закрасить шляпки саморезов при помощи ремкомплекта.

Значение декора в оформлении завершающих планок

Бывают моменты, когда домовладелец хочет выполнить кровлю с изысками, создать эксклюзивный экстерьер.

Среди прочих декоративных приемов часто вместо стандартных двух смыкающихся перпендикулярно одна к другой плоскостей, одна из которых придавливает край кровли к основе, а другая фиксируется на боковой части кровли, внешнюю, боковую плоскость выполняют в необычном стиле. Это может быть резное кружево из металла или фактурная поверхность под древесину. Нередко используются народные мотивы. Такие фронтальные планки изготавливаются по индивидуальному заказу, значит, стоить они будут дороже.

В большинстве же случаев торцы фронтона отделываются стандартными прямоугольными полосами, а на них уже крепится декоративное оформление. При необходимости украшение легко демонтируется и заменяется другим, без снятия основы. Вот наглядный пример, как может выглядеть ветровая планка для металлочерепицы (фото).

Таким образом, такие небольшие по площади элементы, как торцевая планка (ветровая) и карнизная полоса исполняют важную роль в общем объеме мероприятий под названием «Кровельные работы». Планки важны для обустройства кровли, ее длительного безремонтного периода эксплуатации, долговечности. Доборные элементы оберегают крышу от повреждений, сохраняя целостность покрытия.

ofacade.ru

доборка для кровли крыши, комплектующие доборы, детали для профлиста

Содержание:

Использование профилированного настила в качестве покрытия для кровли сопряжено с применением ряда деталей, обладающих важными дополнительными функциями, такими как закрытие линий внешних и внутренних рёберных участков, оформление краевых зон, предохранение слоёв кровли от попадания пыли, осадков и т. д. Такие детали называются доборными элементами, или просто добором, и для правильной укладки профнастила на кровлю следует ознакомиться с их устроенностью и особенностями монтажа.


Разновидности доборных элементов для профнастила

Доборы для кровли из профнастила изготавливаются посредством разрезки и сгибания оцинкованных листов металла, имеющих толщину в 0,4-0,5 миллиметров. Производство их осуществляется как в потоковых, так и в одиночных масштабах. В первом случае изготовление деталей обходится дешевле, но второй способ позволяет добиться наилучшего качества изделий.


С целью обустройства кровельного покрытия применяются следующие доборные элементы для профнастила:

  • Коньковые планки, которые по форме могут быть простыми, округлыми либо П-образными. Их функция заключается в оформлении и защите коньковой конструкции.
  • Доборные элементы ендов, включающие нижнюю и верхнюю составляющие. Используются для герметизации вогнутых углов крыши, а также для предохранения нижних слоёв кровли от дождя и снега.
  • Планки примыкания, также состоящие из нижних и верхних элементов. Используются тогда, когда нужно сделать примыкание кровли к стене, к дымоходной конструкции, а также к некоторым другими участкам, в случае обустройства сложных по форме кровель.
  • Торцевые планки, функция которых заключается в защите покрытия на торцевых участках от сильных ветровых порывов, а также в предохранении конструкций кровли от воздействий пыли и влаги.
  • Карнизные планки, предохраняющие кровельные слои от запыленности и промокания, и также защищающие кровлю от сильных ветровых порывов.
  • Уголки внутренние и наружные. Их функция заключается в прикрытии и удержании торцевых участков профнастила во внутренних и внешних углах.
  • Капельники. Отводят атмосферную воду от обрешётки и стропил в водосливную систему либо непосредственно в землю.
  • Снегозадержатели, предотвращающие лавинный обвал больших снежных масс с кровельной поверхности.


Большая часть перечисленных комплектующих для кровли из профнастила монтируется на заключительных стадиях укладки кровельного покрытия. Однако бывает и наоборот – часть доборов для крыши крепятся ещё до монтажа профилированных листов. Поэтому особенности монтажа тех или иных элементов крыши из профнастила следует изучить до того, как приступать к кровельным работам, чтобы не столкнуться с ошибками и неточностями в процессе их установки. С этой целью с каждой из деталей доборки для кровли стоит ознакомиться отдельно.

Капельник

Если исходить из времени монтажа, то самым первым доборным элементом, используемым при укладке кровли из профнастила, является капельник. Его применение является очень желательным, а фиксация осуществляется к стропильной системе вдоль нижней кромки карниза. Установка капельника производится до монтажа обрешётки, с укладкой поверх гидроизоляционного слоя.

Использование капельника позволяет многократно увеличить срок службы различных компонентов кровельного сооружения и кровли в целом. Без применения данного элемента в пространстве под кровлей может скапливаться влага, которая, во-первых, образуется при конденсации, а во-вторых, вследствие просачивания из атмосферы через слои покрытия. Капельник для крыши способствует отводу влаги и предохранению элементов конструкции от её воздействия.


Если обустраивается кровельное покрытие для малоэтажного строения, и в нём не предусматривается монтаж водосточной системы, тогда установка капельника становится не просто желательной, но и крайне необходимой для нормального функционирования кровельной конструкции.

Капельник крепится к стропильной системе посредством гвоздей или самонарезающих шурупов, установка которых производится с промежутками в 35-40 сантиметров.

Комплектующие ендов

Ендовы представляют собой участки кровельной конструкции, где образуются вогнутые углы за счёт примыкания друг к другу двух ближних скатных поверхностей. Они считаются наиболее уязвимыми местами в конструкции крыш, и в них часто возникают условия для протечек. Если монтаж кровельного покрытия в участках ендов будет осуществлён неправильно, то в них могут образовываться лужи, которые затем просачиваются через кровлю.

При монтаже ендов используются две разновидности доборных деталей:

  • Нижняя, или донная планка – в форме тонкостенного уголка из металла с широкими полками. Установка её производится до крепления профлистов к обрешётке.
  • Верхняя планка, представляющая собой обычный уголок и в разрезе напоминающая предыдущую деталь. Иногда верхние планки имеют вогнутую либо выпуклую борозду вдоль центральной оси. Такого рода элементы используются с целью обеспечить ускоренное схождение осадков.


Ендовы на плоских кровлях до установки нижней планки подвергаются обработке гидроизоляционным составом. Для кровель с более крутым уклоном под нижнюю планку производится настилка дополнительного полосного гидроизоляционного материала, который должен быть примерно на 20 сантиметров шире ендовы (по 10 сантиметров с каждой стороны).

Установка нижних планок ендов начинается со стороны карнизного свеса. Крепление планок осуществляется посредством гвоздей, прибиваемых к краевым участкам. Далее при необходимости производится укладка уплотнителей, затем самих профилированных листов, и только после этого – верхней планки.

Карнизные планки

Это ещё одна разновидность доборных элементов для кровли из профнастила, применяемая в строительстве и препятствующая попаданию пыли и насекомых в подкровельное пространство. Достигается это путём закрытия карнизного свеса с торцевой части. Монтаж карнизных планок осуществляется к краевой части обрешётки.

По форме сечения карнизные планки могут быть прямыми, напоминающими обыкновенный металлический уголок, и фигурными, имеющими несколько рёбер жёсткости. Фигурные планки придают конструкции некоторую декоративность и улучшают окантовку карниза.


Если в проекте предусмотрена установка длинных держателей для водосливных желобов, тогда они должны быть установлены до монтажа карнизных планок. Если же в качестве креплений предусмотрены короткие держатели (кронштейны), тогда данный фактор не имеет существенного значения.

Желательно перед монтажом карнизных планок закрывать торцовую часть кровельной конструкции посредством москитной сетки. Крепление планок осуществляется посредством самонарезающих шурупов, закрепляемых на расстоянии в 35-40 сантиметров друг от друга.

Торцевые планки

Крепятся на доски по торцам конструкции; верхние рёбра торцов при этом проступают над скатом на величину, равную высоте профиля. Крепление досок осуществляется к торцовой части стропил посредством гвоздей.

Если скатная часть кровли имеет прямоугольную форму, тогда лучше прибивание торцевых досок сделать до того, как укладывать покрытие. Это обеспечит своего рода бордюр, расположенный по периметру, и упростит работы по укладке и выравниванию профнастила.

Для листов металлопрофиля доборные элементы данного типа выпускаются в двух вариантах:

  • Стальные – по типу стальной полосы, изогнутой в форме угла с неодинаковыми по ширине полками. Одна из полок во время монтажа должна перекрывать крайнюю волну профнастила.
  • С ребром – имеющие дополнительное ребро продольно линии сгиба, придающее конструкции дополнительную жёсткость и декоративность.


Монтаж торцевых планок производится от нижней части карнизного свеса к коньковой части кровли. Чаще всего торцовые детали кровли из профнастила имеют стандартную длину в 2 метра. При необходимости торцевые планки могут укладываться с нахлёстом в 5-10 сантиметров.

Закрепляются торцевые планки в двух разных плоскостях: к торцовым доскам, как было указано выше, и к профилированным листам, через один гребень, с промежутками между креплениями в 1 метр. Подбор самонарезающих шурупов для фиксации осуществляется сообразно цвету покрытия.

Планки примыкания для крыши

Эта разновидность доборных элементов кровли из металлопрофиля предназначена для закрытия стыковых зон и просветов между смежными скатами, а также для герметизации кровельного покрытия в местах прохождения через него дымовых, вентиляционных труб и прочих конструкций.

Различают верхние и нижние планки примыкания. Нижние планки наиболее часто используются в тех местах, где через кровлю проходят дымоходные либо вентиляционные трубы. Верхняя планка в этом случае выполняет по большей части декоративную функцию. Если же речь идёт об участках примыкания крыши к стенам строения, тогда верхняя планка играет роль основного гидроизоляционного элемента, обеспечивая защиту пространства под кровлей от попадания воды.


При необходимости покрытия кровли с большой площадью укладка планок примыкания производится внахлёст, с перекрытиями как минимум в 10 сантиметров. В целом, существует правило, которое должно соблюдаться во всех случаях при монтаже профлистов и комплектующих для крыши: установка и фиксация элементов должны осуществляться таким образом, чтобы верхняя деталь перекрывала нижнюю. Это позволяет обеспечить эффективный отток осадков без затекания в нижележащие слои кровельной конструкции.

Уголки доборки

При обустройстве кровли из профлиста наряду с другими деталями используются наружные и внутренние уголки. Уголки наружного типа прикрывают и удерживают торцы профлистов во внешних углах, а внутренние уголки для профнастила, соответственно – во внутренних углах.

Сообразно выполняемым функциям, уголки вместе с планками примыкания иногда называют нащельниками для профлиста. Обе разновидности уголков крепятся после укладки листов профнастила.

Коньковые детали

Установка коньковых планок является обязательной, если речь идёт об устройстве скатных кровель. Коньковый элемент для профнастила защищает зазор для вентиляции в верхней части крыши, закрывая его от попадания пыли, осадков или насекомых. Помимо этого, коньковые планки, называемые по-другому коньками, выполняют также декоративную функцию, придавая живописность верхней части кровли.


Существует несколько типов коньковых планок:

  • Плоские – наиболее просто устроенные, по форме напоминающие обычный уголок из металла, и в то же время самые доступные по цене. Для них не требуются заглушки в торцовых частях, в отличие от других разновидностей.
  • Круглые – главное отличие их от предыдущего варианта состоит в том, что средняя часть у них закруглена, и по краям её располагаются полки. Для обустройства кровли из профнастила данная разновидность применяется довольно редко.
  • Фигурные – отличающиеся наличием прямоугольной средней части наподобие буквы П. Это хороший вариант для кровельного покрытия из профилированных листов, однако он довольно дорог, к тому же для него необходим монтаж коньковой доски на коньковый прогон, чтобы конёк крыши в итоге обладал достаточной жёсткостью.

Ещё до начала монтажа коньковых планок, продольно линии их фиксации производится установка вентилируемого уплотнителя, который в месте примыкания будущего конька должен повторять рельеф кровли. Это способствует дополнительной защите от попадания в подкровельное пространство влаги и пыли, в то же время, не препятствуя прохождению воздушных потоков и процессу вентиляции.

Снегозадержатели для кровли

Снегозадерживающие элементы представляют собой ещё один важный добор для кровли из профнастила, если речь идёт о местностях с частым выпадением снега. Установка их на крышу производится с целью воспрепятствовать лавинообразному схождению снежных масс. Снегозадержатели очень рекомендованы для крыш с небольшим уклоном, не превышающим 35-40°, когда значительная масса снега задерживается на крыше и может лавиной обрушиться с неё.

Функция снегозадержателей связана с защитой от очень рискованных ситуаций, вплоть до обрушения всей кровли и даже опасности для жизни людей. Поэтому не стоит пренебрегать их монтажом в тех регионах, где снежные осадки не являются большой редкостью.


По своему устройству снегозадерживающие конструкции делятся на несколько типов, в частности:

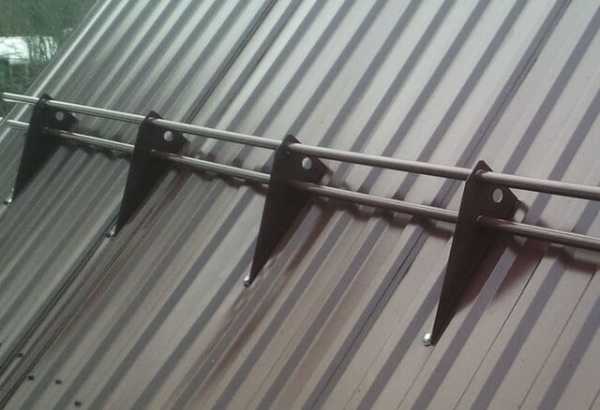

  • Трубчатые, в виде конструкционного приспособления из двух рядов труб и поддерживающих металлических опор.
  • Точечные, представляющие собой небольшие клиновидные выступы, расположенные вдоль свеса карниза либо по всей поверхности кровельного ската.
  • Решётчатые, в форме перфорированных металлических полос либо сетки, которые фиксируются посредством кронштейнов.
  • Сплошные, в виде полос металла с клинообразными подставками наподобие барьеров, либо представляющие собой трубчатый ряд.

Снегозадерживающие конструкции сплошного типа задерживают массу снега целиком, вследствие чего она чаще будет нуждаться в очистительных работах. Другие разновидности пропускают снег порциями, предотвращая как его лавинное схождение, так и задерживание на крыше. Размещают снегозадерживающие элементы примерно в 30-50 сантиметрах от края кровельного свеса, по одной линии либо в шахматном порядке, нередко по периметру всей кровли. Крепление опор производят через кровельное покрытие к обрешётке, посредством самонарезающих шурупов с уплотнительными шайбами.

Декоративные функции доборных элементов

Как уже было отмечено выше, некоторые из доборных элементов для кровли из профнастила могут использоваться не только для выполнения своих основных функций, но и для придания декоративности кровельному покрытию. В частности, здесь можно отметить торцевые и карнизные планки, конёк кровли и т. д.

Наряду с обычными, выпускаются также фасонные доборные элементы для кровли, в которых декоративная функция ярко выражена. Для их изготовления используется оцинкованный металл высокого качества. Нередко их дополнительно покрывают полимерными составами различных цветов и оттенков, соответственно тональностям профилированных листов. Такие элементы характеризуются ровной геометрией, и цена их заметно выше стоимости обычных кровельных изделий.

Зная функции и характеристики различных элементов кровли из металлопрофиля, особенности их установки и крепления, можно избежать большого количества ошибок в процессе монтажа, а также серьёзных проблем и неприятностей в ходе последующей эксплуатации кровельного покрытия.



kryshadoma.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
