Минимальное допустимое сопротивление теплопередаче стен и покрытий зданий разного назначения в зависимости от градусо-суток района строительства и климатических условий установлено в СНиП 23-02-2003 «Тепловая защита зданий». Опираясь на положения этого документа, рекомендации специалистов компании Вестмет, а также с учетом особенностей применения утеплителя ИЗОСПАН в многослойных стенах и покрытиях с теплоизоляцией из минерало- и стекловатных плит и матов, здания можно разделить исходя из их назначения на следующие группы:

1. Жилые здания, лечебно-профилактические и детские учреждения, школы, интернаты.
2. Общественные здания, кроме указанных выше, административные и бытовые здания, за исключением помещений с влажным режимом.
3. Производственные здания с сухим и нормальным режимами.
4. Здания с влажным и мокрым режимами.

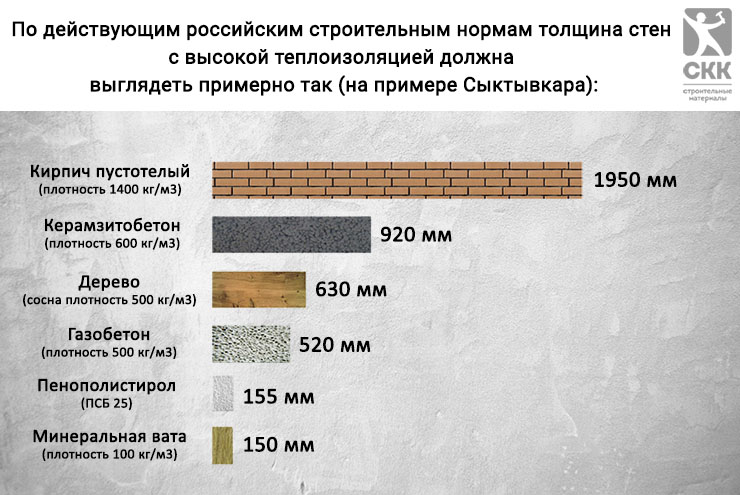

При строительстве новых зданий требуемая толщина слоя теплоизоляции из минераловатных плит была определена для следующих условий.

В вентилируемых конструкциях стен несущая часть выполнена из полнотелого керамического кирпича или камней толщиной 380 мм. Для облицовки допускается применять природные плитные материалы, асбестоцементные плоские листы, окрашенные или офактуренные цветной каменной крошкой, плиты керамогранита, стальные и алюминиевые кассеты, керамические блоки и т.п. На стены зданий 1-й и 2-й групп с внутренней стороны нанесен отделочный штукатурный слой толщиной 20 мм. Коэффициент теплотехнической однородности без учета откосов проемов и других теплопроводных включений составляет 0,95.

Наружный защитно-декоративный слой толщиной 120 мм может быть выполнен из лицевого кирпича.

В вентилируемых покрытиях несущая часть выполнена из сборных железобетонных ребристых плит по серии 1.465.1-21, многопустотных железобетонных плит толщиной 220 мм по ГОСТ 9561 – 91, монолитного железобетона или металлических профнастилов.

Толщину слоя теплоизоляции из минерало- и стекловолокнистых плит для стен и скатных кровель приведенных выше четырех групп определяют при следующих значениях коэффициентов теплопроводности: λ А = 0,05 Вт/(м °С) и λ Б = 0,06 Вт/(м °С). Толщину слоя теплоизоляции стен при использовании иных теплоизоляционных материалов получают на основании соотношения коэффициентов теплопроводности.

При реконструкции необходимая толщина слоя дополнительной теплоизоляции была установлена для следующих условий.

Стены выполнены из полнотелого керамического кирпича. Их толщина зависит от предназначения здания и региона строительства и составляет 380, 510, 640 или 770 мм со слоем штукатурки 20 мм для зданий 1-й и 2-й групп, а для зданий 3-й группы – те же значения, но без слоя штукатурки.

Покрытия имеют существующее сопротивление теплопередаче, которое получают по формуле на основании санитарно-гигиенических условий для t в=18 °C и φ в=55%. Дополнительную теплоизоляцию можно устраивать по существующему покрытию с учетом кровли.

Согласно требованиям СНиП 23-02-2003 определяют необходимость устройства специального парозащитного слоя. Его укладывают между несущим слоем стены или покрытия и слоем эффективной теплоизоляции.

Теплоизоляционные плиты, необходимые кровельные материалы (металлочерепица, битумная черепица, еврошифер), фасадные материалы (цокольный сайдинг, виниловый сайдинг), водосток, а также мансардные окна Вы можете купить в офисах продаж компании Вестмет.

• Толщина теплоизоляции и нормы теплозащиты
• Стены с экраном из плиток
• Стены с облицовкой из оцинкованных стальных профлистов
• Кровли, покрытые оцинкованным стальным профлистом
• Ограждающие конструкции мансард
• Конструктивные решения чердачных перекрытий и полов

У вас есть вопросы?

Мы перезвоним через 10 минут

Отправить

или позвоните по номеру +7 (495) 789-96-72

Нажимая кнопку

«Отправить», вы автоматически выражаете согласие на обработку своих персональных данных и принимаете условия Пользовательского соглашения.

1. Главная
2. Справочная информация
3. Изоляционные материалы
4. Изоспан
5. Нормы теплозащиты и данные по толщине теплоизоляции

Расчетные значения толщины теплоизоляции ППУ для различных районов

Расчетные значения толщины скорлуп ППУ для различных районов строительства представлены в таблице. На основании этих данных, с учетом размеров полиэтиленовых труб-оболочек определяют толщину пенополиуретановой изоляции индустриальных конструкций теплопроводов для бесканальной прокладки тепловых сетей.

Наружный диаметр труб	Расчетные значения толщины теплоизоляции ППУ / наружный диаметр оболочек
	Европейские районы			Урал	Западная Сибирь	Восточная Сибирь	Дальний Восток
	Юг	Центр	Север
57	31,5/125	31,5/125	31,5/125	31,5/125	31,5/125	38,5/140	31,5/125
76	29/140	29/140	39/160	39/160	39/160	39/160	39/160
89	32,5/160	32,5/160	42,5/180	42,5/180	42,5/180	42,5/180	42,5/180
108	33/180	33/180	43/200	43/200	43/200	43/200	43/200
133	42,5/225	42,5/225	42,5/225*	42,5/225	42,5/225	54,5/250	42,5/225
159	41,5/250	41,5/250	55,5/280	41,5/250*	55,5/280	55,5/280	55,5/280
219	42/315	62/355	62/355	62/355	62/355	62/355	62/355
273	57/400	57/400	57/400*	57/400	57/400*	81,5/450	57/400
325	55,5/450	55,5/450	79,5/500	55,5/450*	79,5/500	79,5/500	79,5/500
426	58,2/560	58,2/560*	92,4/630	92,4/630	92,4/630	92,4/630	92,4/630
530	79/710	79/710	79/710	79/710	79/710	79/710	79/710
630	72,5/800	72,5/800	72,5/800*	72,5/800	72,5/800	72,5/800	72,5/800
720	76/900	76/900	76/900	76/900	76/900	76/900*	76/900
820	72,5/1000	72,5/1000	122,5/1100	72,5/1000	72,5/1000*	122,5/1100	72,5/1000*
920	74,5/1100	74,5/1100	120,5/1200	74,5/1100	74,5/1100*	120,5/1200	74,5/1100*
1020	70,5/1200	70,5/1200*	**	70,5/1200*	**	**	**
1220	79,0/1425	79,0/1425	**	79/1400*	**	**	**
1420	90,0/1600	90,0/1600	**	90,0/1600*	**	**	**
* Толщина теплоизоляции труб ППУ принята менее расчетной по условиям нормированных теплопотерь. ** Толщину теплоизоляции труб определяют по нестандартному наружному диаметру полиэтиленовой оболочки.

Трубопровод — рекомендуемая толщина изоляции

Инженерный набор инструментов – Ресурсы, инструменты и базовая информация для проектирования и проектирования технических приложений!

Рекомендуемая толщина изоляции для систем отопления, таких как горячая вода и паровые системы низкого, среднего или высокого давления.

Рекламные ссылки

Во избежание потерь тепла и снижения эффективности системы – трубы в системах отопления всегда должны быть изолированы. Очень горячие системы, такие как системы горячего водоснабжения и пара, также должны быть изолированы, чтобы избежать возможных травм.

В таблице ниже указана рекомендуемая толщина изоляции.

Номинальный размер трубы NPS (дюймы)	Рекомендуемая минимальная толщина изоляции (дюймы) * 9 0021
	Температурный диапазон ( o C)
	50 – 90	90 – 120	120 – 150	150 – 230
	Температурный диапазон ( или F)
	120 – 200	201 – 250	251 – 305	306 – 450 9002 1
	Горячая вода	Пар низкого давления	Пар среднего давления	Пар высокого давления
< 1"	1,0	1,5	2,0	2,5
1 1/4″ – 2″	1,0	1,5	2,5	2,5
2 1/2″ – 4″	1,5	2,0	2,5	3,0
5–6 дюймов	1,5	2,0	3,0	3,5
> 8 дюймов	1,5	2,0	3,0	3,5

* на основе изоляции с термическим сопротивлением в диапазоне 4 – 4,6 фута ² ч ^o F/Btu in (типично для минеральной ваты при комнатной температуре)

• 1 дюйм = 25,4 мм

Рекламные ссылки

Похожие темы

• Тепловые потери и изоляция

Потери тепла из труб, труб и резервуаров – с изоляцией и без – пенопласт, стекловолокно, минеральная вата и т. д.

• Изоляция

Теплопередача и потери тепла зданиями и техническими приложениями – коэффициенты теплопередачи и методы изоляции для снижения энергопотребления.

Связанные документы

Изоляция из силиката кальция

Теплопроводность изоляции из силиката кальция – температура и k-значения.

Медные трубы — потери тепла

Потери тепла из неизолированных медных трубок в зависимости от разницы температур между трубкой и воздухом.

Системы водяного отопления – онлайн-заявка на проектирование

Бесплатный онлайн-инструмент для проектирования систем водяного отопления – метрические единицы.

Системы водяного отопления — онлайн-приложение для проектирования, британские единицы измерения

Онлайн-инструмент для проектирования систем водяного отопления.

Изолированные паровые трубы – образование конденсата

Потеря тепла из паровых труб приводит к образованию конденсата, который необходимо сливать из системы – британские единицы измерения.

Изоляционные материалы — пределы рабочей температуры

Температурные ограничения для широко используемых изоляционных материалов.

Изоляция минеральной ватой

Теплопроводность – значения k – в зависимости от температуры.

Перлитовая изоляция

Теплопроводность – значения k – в зависимости от температуры.

Трубы и цилиндры – кондуктивные потери тепла

Кондуктивные потери тепла через стенки цилиндра или трубы.

Полиуретановая изоляция

Теплопроводность – значения k – в зависимости от температуры.

Паровые трубы – тепловые потери

Количество конденсата, образующегося в паровой трубе, зависит от потерь тепла из трубы в окружающую среду.

Паропроводы — тепловые потери

(Вт/м)

Потери тепла из неизолированных паровых труб.

Термическое сопротивление и проводимость

Способность материала сопротивляться потоку тепла.

Рекламные ссылки

Engineering ToolBox — Расширение SketchUp — 3D-моделирование онлайн!

Добавляйте стандартные и настраиваемые параметрические компоненты, такие как балки с полками, пиломатериалы, трубопроводы, лестницы и т. д. Скетчап модель с Engineering ToolBox — расширение SketchUp – включен для использования с удивительным, веселым и бесплатным Сделать SketchUp и SketchUp Pro . Добавьте расширение Engineering ToolBox в свой SketchUp из SketchUp Pro Склад расширений Sketchup!

Перевести

О Engineering ToolBox!

Мы не собираем информацию от наших пользователей. В нашем архиве сохраняются только электронные письма и ответы. Файлы cookie используются только в браузере для улучшения взаимодействия с пользователем.

Некоторые из наших калькуляторов и приложений позволяют сохранять данные приложений на локальном компьютере. Эти приложения будут — из-за ограничений браузера — отправлять данные между вашим браузером и нашим сервером. Мы не сохраняем эти данные.

Google использует файлы cookie для показа нашей рекламы и обработки статистики посетителей. Пожалуйста прочти Конфиденциальность и условия Google для получения дополнительной информации о том, как вы можете управлять рекламой и собираемой информацией.

AddThis использует файлы cookie для обработки ссылок на социальные сети. Пожалуйста прочти ДобавитьЭту Конфиденциальность Чтобы получить больше информации.

Реклама в панели инструментов

Если вы хотите продвигать свои продукты или услуги в Engineering ToolBox – используйте Гугл Адвордс. Вы можете выбрать Engineering ToolBox с помощью Места размещения, выбранные вручную AdWords.

Цитата

Эту страницу можно цитировать как

• Инженерный набор инструментов (2003 г.). Трубопровод – рекомендуемая толщина изоляции . [онлайн] Доступно по адресу: https://www.engineeringtoolbox.com/pipes-insulation-thickness-d_16.html [День месяца год].

Изменить дату доступа.

. .

закрывать

Сделать ярлык на главный экран?

Понимание измерений изоляции для достижения необходимой толщины изоляции; R-значение, K-фактор и C-фактор

03 мая 2017 г.

Одним из ключей к эффективной работе механической системы является использование надлежащего типа изоляции и ее правильного размера.

Основной функцией изоляции является снижение теплопередачи в системе. В дополнение к качеству изоляционного материала и монтажа, выбор правильной толщины изоляции имеет решающее значение для замедления теплопередачи и достижения долгосрочного контроля температуры и конденсации даже в экстремальных условиях. Для расчета толщины изоляции необходимо знать и понимать тепловые свойства изоляции. Тремя наиболее важными из этих свойств являются теплопроводность (значение K), тепловое сопротивление (значение R) и теплопроводность (фактор C).

Теплопроводность:

Теплопроводность, часто называемая значением K, представляет собой скорость установившегося теплового потока через единицу площади однородного материала, вызванного единичным градиентом температуры в направлении, перпендикулярном этой единице площади. Помимо определения, самое важное, что нужно знать, это то, что чем ниже значение K, тем выше значение изоляции. Таким образом, большинство изоляционных материалов имеют К-значения меньше единицы. Кроме того, важно понимать, что K-value — это материальное свойство; это означает, что она не зависит от толщины.

Еще одна важная вещь, которую следует знать о значении K, это то, что оно изменяется в зависимости от средней температуры (среднее значение температур на каждой стороне изоляции). По мере повышения средней температуры растет и значение К. Следовательно, необходимо смотреть на значение K при соответствующей средней температуре, чтобы определить фактическое значение K для конкретного применения.

Термическое сопротивление:

Термическое сопротивление, более известное как показатель R, представляет собой сопротивление изоляции тепловому потоку. Отсюда следует, что чем выше значение R, тем больше изолирующая способность. Значение R зависит от значения K и толщины изоляции, а для плоской изоляции, такой как облицовка воздуховода, значение R представляет собой просто толщину, деленную на значение K. Для цилиндрической изоляции, как и для трубы, расчет более сложен и зависит также от внутреннего диаметра изоляции с меньшими внутренними диаметрами, имеющими более высокие значения R для заданной толщины изоляции.

Все материалы, имеющие одинаковое значение R, независимо от типа; толщина; или веса, равны по изолирующей способности. В результате в энергетических стандартах, строительных нормах и спецификациях часто требуется конкретное значение R, чтобы можно было сравнивать все изоляционные материалы в равной степени.

Теплопроводность:

Теплопроводность, или С-фактор, представляет собой скорость теплового потока через изоляцию заданной толщины и является обратной величиной R-значения. Из этого следует, что чем ниже C, тем лучше изолятор, а коэффициент C для плоской изоляции равен значению K, деленному на толщину изоляции.

Калькулятор толщины изоляции:

Чтобы помочь вам определить правильную толщину изоляции, компания Armacell разработала ArmWin, бесплатный профессиональный инструмент для расчета толщины изоляции.
