Толщина линий на чертеже: требования и советы

Основа любого чертежа – линии, именно они формируют изображения детали. В линях чертежей каждая деталь, каждый параметр имеет значение и толщина не исключение.

Толщина линий на чертеже – один из многих параметров, который регламентируется ГОСТом. Ее значение зависит от функции линии, вида.

Узнать, какая толщина является оптимальной можно из ГОСТа 2.303-68 («ЕСКД»), который является общим для всех отраслей строительства и промышленности также помощником станет ГОСТ 3456 – 59.

Требования к толщине

Толщину определяют относительно главной линии

Опорной точкой для определения размеров толщины линий чертежа является главная линия, которой проводят видимый контур.

Государственный стандарт гласит, что оптимальной является толщина от 0,5 до 1,4 мм, что зависит от сложности изображения, его масштаба.

Толщина главной линии обозначается как «S», далее будем применять именно этот символ.

В чертежах маленьких масштабов толстыми считаются линии полмиллиметра, а тонкими 0,25 мм.

Обратите внимание! Линии предназначены для выполнения тех же функций, должны быть равными по толщины для чертежей в идентичном размере.

Толщина линий определяется и форматом, в котором выполнен рисунок. Если размер изображения большей стороны равняется или превышает 8,41 см, наименьшая допустимая толщина линий, – 0,3 мм, это касается и туши, карандаша.

Если же величина изображаемой стороны не достигает 8,41 см, толщина линии в карандаше должна быть не менее 0,3 мм, в туше – не менее 0,2 мм.

Виды и толщина линий

Для создания изображений деталей или сборочных единиц используются три вида линий: сплошная, штрихпунктирная и штриховая.

Рассмотрим детальнее взаимосвязь толщины линий, их вида и назначения.

Толстая сплошная линия (толщина S в рамках указанного выше диапазона) используется, чтобы начертить видимый контур объекта или как контур сечения, которое входит в состав разреза.

Именно на эту линию обращают внимание при подборе толщины других элементов изображения.

Тонкие линии толщиной S3 до S 2 применяют для нанесения штриховки, проведения выносных и размерных линий, прорисовки пограничных частей объекта, черчения наложенного сечения.

Волнистая линия, используемая для обозначения разрывов, разреза, разграничения вида, также должна достигать S3 до S 2. Для изображения невидимого контура применяется штриховая линия толщиной, как и предыдущие, от S3 до S 2.

Осевые линии, а также линии сечения, которые чертятся для обозначения вынесенных или наложенных сечений в толщину не должны превышать от S3 до S 2.

Когда требуется изобразить части, расположенные перед секущей поверхности или же обозначить поверхности для обработки (термическая или покрытие), используют утолщенную штрихпунктирную линию, размер которой колеблется от S2 до S 23

Разомкнутая линия сечения в толщину должна достигать от S до 112 S.

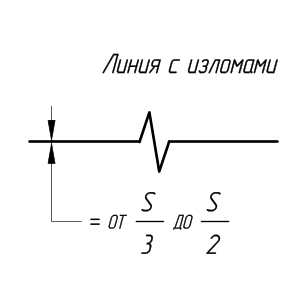

Если на чертеже есть длинные обрывы, для них применяют тонкие линии с изломами толщиной от S3 до S 2. Такие линии проводятся от руки. Промежуточные и крайние положения объекта, а также линии сгиба обозначаются тонкими штрихпунктирами с двумя точками.

Как видим, большинство линий на чертежах тонкие от S3 до S 2, (в дважды-трижды меньше линии видимого контура) толстые и утолщенные применяются гораздо реже.

В чертежах также могут быть таблицы, штампы, рамки. Границы этих элементов также чертятся карандашом, при этом можно использовать более тонкие линии, чем линия контура.

Самое главное в толщине этих элементов подобрать ее так, чтобы готовый чертеж имел «солидный» вид.

Как научиться чертить линии нужной толщины

Начинающие авторы чертежей, как правило, тренируются на орнаментах, состоящих из разных видов линий.

Пошаговая инструкция создания орнамента:

  • определение центров окружностей;

    Опытный чертежник определяет толщину линии на глаз

  • выяснение чередования фигур;
  • определение участков, где фигуры соединяются;
  • нанесение на лист эскизного рисунка;
  • зачеркивание лишних элементов;
  • проверка предварительного варианта орнамента;
  • нанесение окончательных линий соответствующей толщины.

С первого раза не получится проводить линии нужной толщины.

Желательно сделать для себя образцы таковых и использовать их в работе. Постепенно будет оттачиваться навык и толщина будет легко определяться на глаз.

Совет для всех авторов чертежей

Как правило, каждое изображение сначала наносится тонкими линиями, для чего применяется карандаш марки 2Т.

Это будет эскиз будущей работы, на который можно наносить вспомогательные линии.

После того, как предварительный вариант чертежа будет готов, нужно проверить размер полученного изображения и отдельных линий, стереть вспомогательные линии.

После этого можно приступать к приданию линиям нужной толщины, используя тушь или карандаш марки М. Именно эти инструменты рекомендованы ГОСТом 3456 – 59.

Обратите внимание на то, что сначала нужно обводить тонкие линии, а уж потом переходить к толстым. Контуры деталей в тех участках, где есть соприкосновение, нужно изображать сплошной линией, не используя утолщения.

От правильности изображения линий зависит качество чертежа, а также результат воплощения его в реальный объект.

Толщина – также важный параметр, несущий определенное значение для конструктора, поэтому пренебрегать ею нельзя.

В этом видео вы узнаете о черчении линий в Автокаде:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

vyuchit.work

Основные линии чертежа

ГОСТ 2.303 – 68

Линия является основным элементом чертежа. Различаются линии между собой по типу и по толщине.

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.



Сплошная толстая линия применяется для изображения видимого контура предмета, контура вынесенного сечения и входящего в состав разреза.



Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии–выноски, линии для изображения пограничных деталей ("обстановка").

Сплошная волнистая линия применяется для изображения линий обрыва, линии разграничения вида и разреза.

Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая. Длину следует выбирать в зависимости от величины изображения, примерно от 2 до 8 мм, расстояние между штрихами 1...2 мм.

Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения, примерно от 5 до 30 мм. Расстояние между штрихами рекомендуется брать 2...3 мм.

Штрихпунктирная утолщенная линия применяется для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция"), линий, обозначающих поверхности, подлежащие термообработке или покрытию.

Разомкнутая линия применяется для обозначения линии сечения. Длина штрихов берется 8...20 мм в зависимости от величины изображения.

Сплошная тонкая линия с изломами применяется при длинных линиях обрыва.

Штрихпунктирная линия с двумя точками применяется для изображения деталей в крайних или промежуточных положениях; линии сгиба на развертках.







gk-drawing.ru

ГОСТ 2.303-68 Единая система конструкторской документации (ЕСКД). Линии (с Изменениями N 1, 2, 3), ГОСТ от 28 мая 1968 года №2.303-68

ГОСТ 2.303-68

Группа T52

Единая система конструкторской документации

ЛИНИИ

Unified system for design documentation. Lines


МКС 01.100.01

Дата введения 1971-01-01



УТВЕРЖДЕН Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. N 753

ВЗАМЕН ГОСТ 3456-59

Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол N 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

ИЗДАНИЕ (август 2007 г.) с Изменениями N 1, 2, 3, утвержденными в феврале 1980 г., марте 1989 г., июне 2006 г. (ИУС 4-80, 7-89, 9-2006).

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.


(Измененная редакция, Изм. N 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл.1. Примеры применения линий показаны на черт.1-9.

Таблица 1

Наименование

Начертание

Толщина линии по отношению к толщине основной линии

Основное назначение

1. Сплошная толстая основная

Линии видимого контура

Линии перехода видимые

Линии контура сечения (вынесенного и входящего в состав разреза)

2. Сплошная тонкая

от до

Линии контура наложенного сечения

Линии размерные и выносные

Линии штриховки

Линии-выноски

Полки линий-выносок и подчеркивание надписей

Линии для изображения пограничных деталей ("обстановка")

Линии ограничения выносных элементов на видах, разрезах и сечениях

Линии перехода воображаемые

Следы плоскостей, линии построения характерных точек при специальных построениях

3. Сплошная волнистая

Линии обрыва

Линии paзгpaничeния вида и разреза

4. Штриховая

Линии невидимого контура

Линии перехода невидимые

5. Штрихпунктирная тонкая

От до

Линии осевые и центровые

Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрихпунктирная утолщенная

От до

Линии, обозначающие поверхности, подлежащие термообработке или покрытию

Линии для изображения элементов, расположенных перед секущей плоскостью ("наложенная проекция")

7. Разомкнутая


От до

Линии сечений

8. Сплошная тонкая с изломами

От до

Длинные линии обрыва

9. Штрихпунктирная с двумя точками тонкая

От до

Линии сгиба на развертках

Линии для изображения частей изделий в крайних или промежуточных положениях

Линии для изображения
развертки, совмещенной с видом

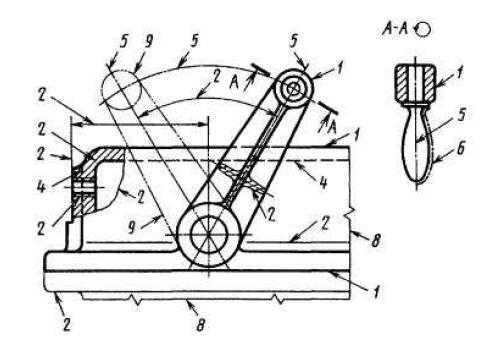

Черт.1


Черт.2


Черт.3


Черт.4


Черт.5


Черт.6


Черт.7


Черт.8


Черт.9



Примечание. Номера позиций на черт.1-9 соответствуют номерам пунктов табл.1.


(Измененная редакция, Изм. N 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.



(Измененная редакция, Изм. N 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт.9).

5. Толщина сплошной основной линии должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

(Измененная редакция, Изм. N 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должны соответствовать указанным в табл.2.

Таблица 2

Формат чертежа

Наименьшая толщина линий, мм, выполненных

Наименьшее расстояние между линиями, мм, выполненными

в туши

в карандаше

в туши

в карандаше

С размером большей стороны 841 мм и более

0,3

0,8

1,0

С размером большей стороны менее 841 мм

0,2

0,3

0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт.10).


Черт.10



Электронный текст документа
подготовлен АО "Кодекс" и сверен по:
официальное издание
Единая система конструкторской документации:
Сб. ГОСТов. - М.: Стандартинформ, 2007

docs.cntd.ru

ГОСТ 2.303—68 — Викитека

Утвержден Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 28 мая 1968 г. № 753

Дата введения установлена 01.01.1971 г.



Изменение № 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол № 23 от 28 февраля 2006 г.)

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]

Издание (август 2007 г.) с Изменениями № 1, 2, 3, утвержденными в феврале 1980 г., марте 1989 г., июне 2006 г. (ИУС 4—80, 7—89, 9—2006).



1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т. д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. № 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1 — 9.

Примечание. Номера позиций на черт. 1 — 9 соответствуют номерам пунктов табл. 1.

(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

(Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

(Измененная редакция, Изм. № 1).

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

ru.wikisource.org

1. Основные линия чертежа и особенности их начертания в соответствии с государственным стандартом

Билет №1

Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и назначение которых для всех отраслей промышленности и строительства установлены государственным стандартом.

При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет своё назначение.

1. Сплошная толстая основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изображения видимого контура предмета. Выбранная толщина S линии должна быть одинаковой на данном чертеже.

2. Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берётся в 2-3 раза тоньше основных линий.

3. Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.

4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.

5. Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.

6. Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.

7. Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.

В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.

Билет №2

1. Правила оформления чертежа (формат, рамка, основная надпись на чертежах)

Чертежи выполняют на листах определённых размеров, установленных ГОСТом. Это облегчает их хранение, создаёт другие удобства.

Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).

Каждый чертёж имеет рамку, которая ограничивает поле чертежа. Рамку проводят сплошными основными линиями: с трёх сторон — на расстоянии 5 мм от внешней рамки, а слева — на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.

Основные форматы:

АО 841x1189

А1 841x594

А2 420x594

A3 420x297

А4 210x297

Меньшим обычно является формат А4, его размеры 210x297 мм. Чаще всего он и используется в учебной практике.

В правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанавливает стандарт, На учебных школьных чертежах основную надпись выполняют в виде прямоугольника со сторонами 22x145 мм.

Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них — только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны. В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой

Анализ геометрической формы – метод изучении формы путем мысленного расчленения объекта на составляющие его части и установления взаимного расположения их относительно друг друга.

Геометрические тела делятся на две группы:

Многогранники – геометрические тела, оболочка которых образована отсеками плоскостей. К ним относятся различные призмы и пирамиды (полные и усеченные)

Тела вращения – геометрические тела, оболочка которых представляет собой поверхность вращения либо состоит из отсека поверхности вращения и одного(двух) отсека плоскости. К ним относятся шар, конус (полный, усеченный) и цилиндр.

Билет №3

1. Перечислите правила нанесения размеров на чертежах

(выносная линия, размерная линия, стрелки; знаки диаметра, радиуса, положение размерных чисел)

Величину изображённой детали можно определять только по размерным числам. Их наносят над размерными линиями ближе к их середине.

Размерные линии ограничивают стрелками, которые остриём должны касаться выносных линий, линий контура или осевых линий.

Размерную линию следует проводить параллельно отрезку, размер которого указывают, по возможности вне контура изображения. Расстояние между параллельными размерными линиями и от размерной линии до параллельной ей линии контура берут от 7 до 10 мм.

Нельзя допускать, чтобы размерные линии пересекались с выносными или являлись продолжением линий контура, осевых, центровых и выносных. Запрещается использовать линии контура, осевые, центровые и выносные в качестве размерных.

Чтобы размерные линии не пересекались с выносными, меньший размер наносят ближе к изображению, а больший - дальше.

Размер стрелок следует выдерживать приблизительно одинаковым на всём чертеже.

Каждый размер на чертеже указывают только один раз.

Размерные числа линейных размеров наносят в соответствии с положением размерных линий. Если размерная линия вертикальная, то размерное число ставят справа. На наклонных размерных линиях цифры пишут так, чтобы они оказались в удобном для чтения положении, если дать размерной линии "упасть" в горизонтальное положение.

Линейные размеры на чертежах указывают в миллиметрах; если размеры нанесены у изображений, то единицы измерений (мм) не проставляют.

Угловые размеры указывают в градусах (°), минутах (') и секундах ("), проставляя единицы измерения. Размерную линию при этом проводят в виде дуги окружности с центром в вершине угла.

Для обозначения диаметра перед размерным числом во всех случаях наносят знак - кружок, перечеркнутый прямой линией под углом 75°.

Для обозначения радиуса перед размерным числом всегда наносят знак R - латинская прописная буква. Стрелку наносят с одной стороны.

Если деталь имеет несколько одинаковых отверстий или других элементов (кроме скруглений), то наносится размер одного из них, а количество отверстий или других элементов указывают перед размерным числом, например 3 отв. диаметром 16.

Размеры толщины или длины детали, форма которой задана одним видом, наносят следующим образом: перед числом, указывающим толщину детали, наносят букву S, а перед числом, указывающим длину детали, - букву L.

Сечение – это изображение фигуры, полученное при мысленном рассечении предмета секущей плоскостью. В сечении показывается только то, что находится в секущей плоскости.

На чертеже одной детали может быть столько различных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относящихся к одному и тому же предмету, следует линии сечения обозначать одной и той же буквой и вычерчивать одно сечение.

По расположению на чертеже сечения разделяются на вынесенные и наложенные.

Вынесенные располагают вне контура изображения детали на любом месте поля чертежа, наложенные – непосредственно на видах. Если сечение вынесенное, то, как правило, проводят разомкнутую линию. Стрелками указывают направление взгляда. Их располагают у внешних концов разомкнутой линии. С внешней стороны стрелок наносят одинаковые прописные буквы русского алфавита. Над сечением пишут те же буквы через тире с тонкой чертой внизу. Если сечение представляет собой симметричную фигуру и располагается на продолжении линии сечения (штрихпунктирной), то стрелок и букв не наносят.

Наложенное сечение обычно не обозначают. Только в том случае, когда оно представляет собой несимметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят.

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обводят сплошной тонкой линией (от S/3 до S/2).

Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы накладывают на изображение.

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непосредственно на продолжении линии сечения или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов, а также в разрыве между частями одного и того же вида. Для несимметричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают.

Обозначение сечений

Положение секущей плоскости указывают на чертеже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от S до 1,5S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сечения не проводят. Сечение можно располагать с поворотом, тогда к надписи А-А должен быть добавлен символ «повёрнуто – О», то есть А-АО.

1. Расскажите об особенностях чертежного шрифта.

Все надписи на чертежах должны быть выполнены чертежным шрифтом. Начертание букв и цифр чертежного шрифта устанавливается стандартом. Стандарт определяет высоту и ширину букв и цифр, толщину линии обводки, расстояние между буквами, словами и строчками.

Шрифт может быть как с наклоном 75о, так и без наклона.

Стандарт устанавливает следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

За размер шрифта принимается величина, определяемая высотой прописных

(заглавных) букв в миллиметрах (h).

Толщину (d) линии шрифта определяют в зависимости от высоты шрифта – 0,1h.

Ширину (g) буквы выбирают равной 0,6h или 6d.

Высота строчных букв примерно соответствует высоте следующего меньшего размера. Ширина большинства строчных букв равна 5d.

Расстояние между буквами и цифрами в словах принимают равными 0,2h или 2d, между словами и числами – 0,6h или 6d.

Расстояние между нижними линейками строк берут равными 1,7h или 17d.

Чтобы научиться красиво писать чертёжным шрифтом, вначале для каждой буквы чертят сетку с ячейками, имеющими форму параллелограмма с основанием и высотой, равной h/7 и углом при основании около 75о.

После овладения навыками написания букв и цифр можно проводить только верхнюю линию строки. Контуры букв намечают тонкими линиями, убедившись, что буквы написаны правильно, обводят их мягким карандашом.

Для букв Г,Д, И, Й, Л, М, П, Т, X, Ц, Ш, Щ, можно провести только две вспомогательные линии на расстояний, равном их высоте h.

Для букв Б, В, Е, Н, Р, У, Ч, Ъ, Ы,Ь, Я между двумя горизонтальными линиями следует добавить посредине ещё одну по которой выполняют средние их элементы.

А для букв З, О, Ф, Ю проводят четыре линии, где средние линии указывают границы округлений.

Наименования, заголовки, обозначения в основной надписи, на поле чертежа допускается писать без наклона. Для быстрого выполнения надписей чертёжным шрифтом иногда пользуются различными трафаретами.

studfile.net

2.5. Типы линий

Линия является основным элементом чертежа. Для оформления чертежно-графической документации в зависимости от основного назначения линий (ГОСТ 2.303-68) установлены их соответствующие начертания и толщина (табл. 5).

Толщина всех типов линий устанавливается в соотношении с толщиной сплошной основной линии s, которая, в свою очередь, в зависимости от величины и сложности изображения, а также от формата чертежа, должна быть в пределах от 0,6 до 1,5 мм. Рекомендуемая толщина сплошной основной линии – около 1 мм.

Толщина сплошной тонкой, волнистой, штриховой и штрихпунктирной линий равна от s/3 до s/2. Длина штрихов в штриховой линии принимается равной 2-8 мм, расстояние между ними 1-2 мм. Длина штрихов в штрихпунктирной линии должна быть от 5 до 30 мм, расстояние между ними 3-5 мм и в середине точка (или короткий штрих длиной не более 1 мм). Величина штрихов в штриховых и штрихпунктирных линиях выбирается от величины изображения: чем больше длина линии, тем длиннее штрих.

Заметим, что штрихпунктирные линии, применяемые в качестве центровых линий, должны пересекаться между собой длинными штрихами (рис. 7). Штрихпунктирную линию, применяемую в качестве центровой линии окружности с диаметром менее 12 мм, рекомендуется заменять сплошной тонкой линией. Штрихи (также промежутки между ними) должны быть приблизительно одинаковой длины. Осевые и центровые линии должны выходить за контуры детали на 2-5 мм. Пример применения линий на чертеже показан на рис. 8.

Рис. 7

Таблица 5

Типы линий и их назначение

Наименование

Начертание

Толщина линии

Основное назначение

Сплошная основная

s

Линии видимого контура; линии перехода видимые; линии контура сечения, вынесенного и входящего в состав разреза

Сплошная тонкая

от s/3 до s/2

Линии контура наложенного сечения; размерные и выносные линии; линии штриховки; линии-выноски; полки линий-выносок и подчеркивание надписей

Сплошная волнистая

от s/3 до s/2

Линии обрыва; линии разграничения вида и разреза

Штриховая

от s/3 до s/2

Линии невидимого контура; невидимые линии перехода

Штрихпунктирная тонкая

от s/3 до s/2

Осевые и центровые линии; линии сечений, являющихся осями симметрии для наложенных или вынесенных сечений

Штрихпунктирная утолщенная

от s/2 до 2s/3

Линии, обозначающие поверхности, подлежащие термообработке; линии для изображения элементов, расположенных перед секущей плоскостью

Разомкнутая

от s до 3s/2

Линии сечений

Сплошная тонкая с изломом

от s/3 до s/2

Длинные линии обрывов

Штрихпунктирная тонкая с двумя точками

от s/3 до s/2

Линии сгиба на развертках; линии для изображения изделий в крайних или промежуточных положениях; линии для изображения развертки, совмещенной с видом

Рис.8 Пример использования линий на чертеже

studfile.net

Проект СПДС :: ГОСТ 2.303-68 «ЕСКД. Линии»

ГОСТ 2.303−68 «ЕСКД. Линии»

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.
(Измененная редакция, Изм. № 1, 2, 3).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. 1. Примеры применения линий показаны на черт. 1−9.
(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.
(Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. 9).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.
(Измененная редакция, Изм. № 1).

Чертеж 1

Примечание. Номера позиций на черт. 1−9 соответствуют номерам пунктов табл. 1.

6. Наименьшая толщина линий и наименьшее расстояние между линиями в зависимости от формата чертежа должна соответствовать указанным в табл. 2.

Таблица 2
Формат чертежа Наименьшая толщина линий в мм, выполненных Наименьшее расстояние между линиями в мм, выполненными
в туши в карандаше в туши в карандаше
большей стороны 841 мм и более 0,3 0,8 1,0
большей стороны менее 841 мм 0,2 0,3 0,8

7. Длину штрихов в штриховых и штрихпунктирных линиях следует выбирать в зависимости от величины изображения.

8. Штрихи в линии должны быть приблизительно одинаковой длины.

9. Промежутки между штрихами в линии должны быть приблизительно одинаковой длины.

10. Штрихпунктирные линии должны пересекаться и заканчиваться штрихами.

11. Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм (черт. 10).

Чертеж 10

www.spds.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
