Доска для опалубки фундамента: размеры, толщина, расчет

Опалубка – каркас из досок, элементов металлопрофиля или пластмассы, использующийся при заливке бетонным раствором ленточного фундамента. Её функциональное назначение– сохранение формы бетона до его полного затвердевания. В данной статье мы расскажем, как сделать опалубку из досок и определим оптимальные размеры доски для опалубки фундамента.

Из чего состоит опалубка?

В состав конструкции входят следующие элементы:

  • Щиты из досок;
  • Подкосы;
  • Крепежи;
  • Кронштейны;
  • Балки.

В зависимости от конструкции, в монтаже которой задействована опалубка, щиты могут выпускаться в одном из трёх типов исполнений:

  • Вертикальный – подходит для строительства стен. Имеют симметричное строение, благодаря которому их можно устанавливать в любом положении. Обычно собираются в длинную секцию при помощи клиновых замков;
  • Угловой – располагаются по углам сооружения, соединяются с вертикальными щитами при помощи замков. Могут укрепляться балками для большей устойчивости;
  • Универсальный – используется для монтажа любого элемента конструкции здания. Похож на вертикальный, но оснащается специальными отверстиями для соединения с другими щитами.

Какие доски используют?

На изготовление опалубки чаще всего идёт пиломатериал из сортов древесины низкой стоимости; обуславливается это тем, что деревянные конструкции более прочих подвержены вредным климатическим воздействиям и не всегда могут быть использованы повторно.

Собрать опалубку можно из обрезных и необрезных досок, но одна из сторон (та, что примыкает к бетона) должна быть ошкурена, по возможности не иметь сучков и повреждений.

Основные параметры материала для опалубки:

  • Длина зависит от протяжённости траншеи с таким расчётом, чтобы край доски выступал за неё на 10-20 см;
  • Средняя ширина составляет 15 см (в зависимости от высоты фундамента она может быть выше, но не ниже). Максимальная ширина 25 см. При превышении этого размера, возникает большая вероятность выпячивание доски и фундамент будет волной;
  • Толщина доски определяет максимально допустимый уровень нагрузки на неё; чем шире плита фундамента, тем больше будет нагрузка. Обеспечить устойчивость конструкции смогут щиты сбитые досками толщиной 25-50 мм;
  • Для более серьёзных конструкций (заглубленного фундамента) могут использоваться доски толщиной до 80 мм.

Также важно учесть и уровень влажности материала – он должен составлять не менее 25%. Такое соотношение не позволит древесине пропитаться цементным раствором. В противном случае её гарантированно нельзя будет использовать повторно

Видео: Доска для опалубки

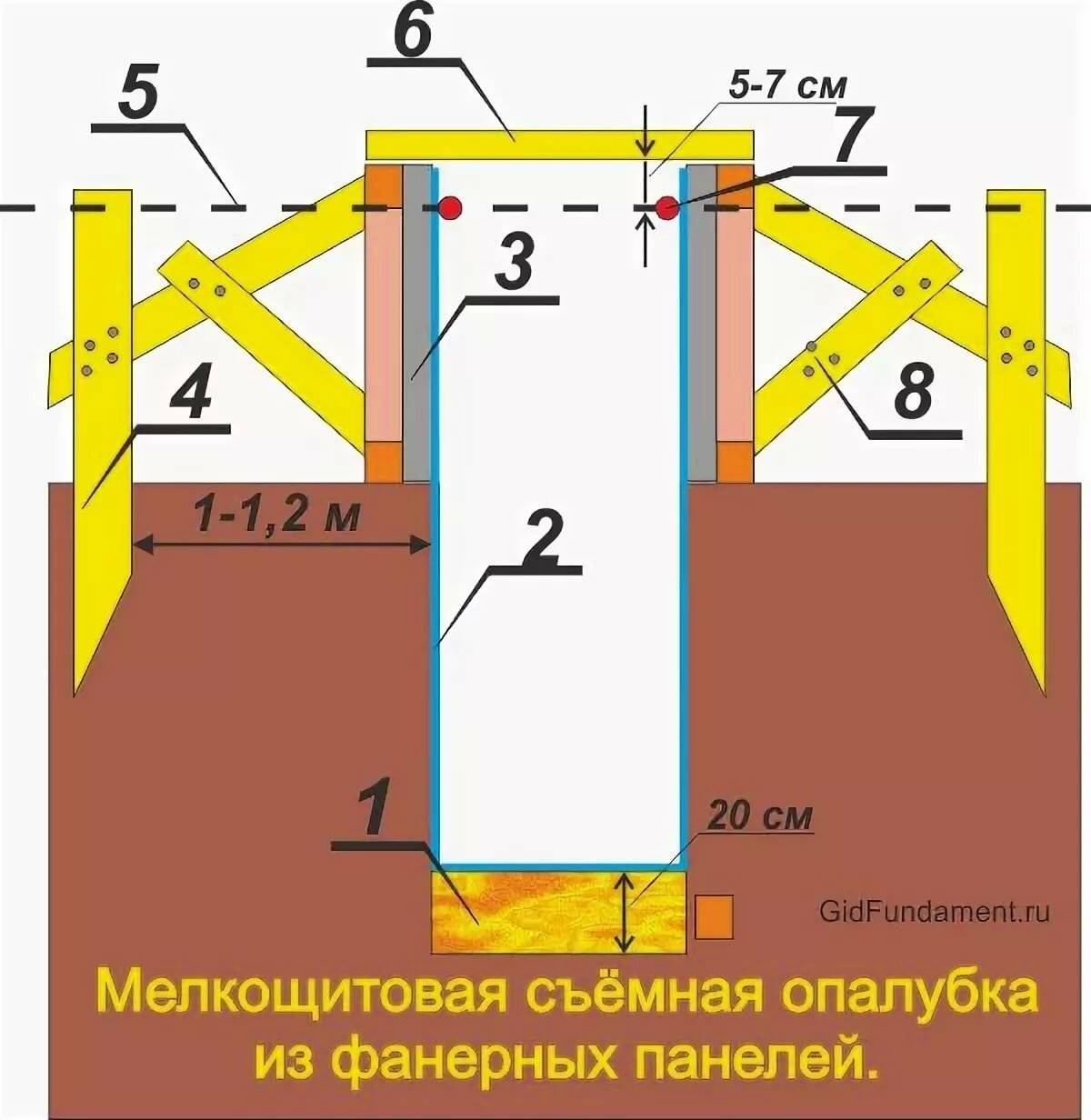

Сборка опалубки

Одна из важнейших проблем при сборке – давление бетона, которые способно деформировать и даже сломать конструкцию. Во избежание этого щиты крепятся друг к другу при помощи длинных гвоздей, концы которых загибаются для дополнительной жёсткости каркаса. Не рекомендуется использовать шурупы, так как оказываемая нагрузка может попросту выдавить их из материала.

Сборка начинается со сбивания щитов. Для этого укладывают доски на ровной поверхности и брусками сбивают. Расстояние между шивными брусками составляют 80-120 см., но могут устанавливаться чаще, если используется 25-30 мм. доски. Расстояние шивной доски от края щита должно быть 150-250 мм.

  • Вдоль секции с наружной стороны устанавливаются распорки, поддерживающие опалубку и препятствующие выпадению гвоздей из конструкции. Распорки приобретаются и отдельно и могут быть как деревянными, так и металлическими.
  • Для того, чтобы бетон не впитывался в древесину, доски покрывают специальными изолирующими составами или покрывают защитной плёнкой из полиэтилена или рубероида. Также перед монтажом фундамента их смачивают водой.

Расчёт количества досок

Определить, сколько досок нужно для монтажа опалубки, легко сделать своими силами, не прибегая к помощи специалистов. Сначала необходимо определить три основных параметра:

  • Общая длина – сумма периметра возводимого здания, всех внутренних перегородок и других конструкций, входящих в проект;
  • Высота – в зависимости от заглубления фундамента может располагаться выше уровня грунта, либо по всей глубине траншеи;
  • Ширина  – определяется типом фундамента.

Далее получившиеся числа перемножаются, после чего их произведение делят на один из стандартных размеров досок – 100, 125 и 150 мм. Длина доски влияет не только на её функциональные свойства, но и на её стоимость, о чём следует помнить при составлении сметы.

Помните, что помимо полученного объёма будет дополнительно задействовано некоторое количество древесины – в качестве материала для распорок, опор, соединительных брусков и пр. – составляющее примерно 5-10% от полученного числа.

как выбрать материал и смонтировать конструкцию

Не каждый пиломатериал может использоваться как доска для опалубки по ряду причин. Индивидуальные особенности сорта дерева могут привести к возникновению дополнительного объема работы по наружной отделке. Иногда по причине неправильного выбора одного из параметров страдают полученные показатели прочности монолита, качество схватывания цементной массы.

На что влияет выбор

Материал формы не только ограничивает поверхность жидкой массы, но и своей текстурой формирует ее рисунок, выступы, впадины. Прямой контакт веществ в водном растворе изменяет показатели кислотности (щелочности) среды, может способствовать нежелательному химическому воздействию компонентов.

Совокупность свойств выделяет в этом ряду древесину. Дерево имеет низкую теплопроводность, пористую структуру, позволяющую равномерное затвердение цементно-песчаного состава.

Правильно залитое основание не пострадает после демонтажа опалубки

Результат, полученный после снятия обрамления, должен соответствовать намеченному решению:

  • Ровные плоскости. Все детали, составляющие форму будущего фундамента, выдержали распирающие нагрузки без больших или локальных деформаций;
  • Равномерность застывания. В первые часы влага оставалась в растворе, отсутствовала утечка цементного молочка через щели, прилегающая сторона деревянного ограничителя не впитывала воду из бетонного состава. Особенно важно соблюдение технологии затвердевания в углах конструкции;
  • Целая структура поверхностного слоя. При распалубке щитов нет осыпания отдельных фрагментов ленты, кромок, приставания к волокну древесины застывшей массы;
  • Пройден критический момент укладки бетона. Все элементы рассчитаны правильно. Переменные нагрузки, возникавшие от падения густой массы при укладке, не привели к смещению, разрушению заданной геометрической формы.

Достигая жесткости сборки, следует помнить, что использовать густое расположение стягивающих деталей, распорок, тоже вредно. Они мешают монтажу арматурного каркаса, выбиванию воздуха из свежего бетона.

Правильно выбранные доски на опалубку сохраняют пригодность к повторному использованию, нужны в хозяйстве после выполнения своей роли в устройстве основания дома.

Характеристики

Самостоятельное выполнение операций по возведению дома требует рассчитанного подхода. Древесина удобно складируется, после легко подвергается обработке распространенным в домашнем хозяйстве инструментом. Вес позволяет перемещать ее вручную, собирать в масштабные конструкции. Заготавливают доски для опалубки фундамента, опираясь на такие заданные параметры:

Сорт древесины

Для сооружения опалубки больше всего подходят ель, сосна и пихта

Если предстоит использовать щиты один раз, требования по прочности не значительны, выбирают обычно любой доступный материал 3,4 сорта, исходя из его стоимости.

Многоразовые палубы набирают из распилов не ниже 2 сорта. Массово ставят хвойные породы (сосна, пихта, ель). Мягкие лиственные породы (например, береза) под нагрузкой рискуют треснуть.

Противопоказанная для бетона кислая среда щедро создается древесиной дуба. Деревянные детали из нее прочные, но не годятся для палубных плоскостей. Показатели прочности, защиту арматуры от коррозии способен сохранять длительное время только высокощелочной бетон.

Содержание влаги

По влажности на опалубку берут материал с показателем выше 25%. Волокна не должны интенсивно забирать воду из раствора. С этой целью используют метод поливки материала:

  • Перед наполнением бетонной смесью, на впитывание дается около 10 мин;
  • После заполнения, одновременно с монолитом.

Высохшую древесину ставят только после пропитки олифой, отработанным машинным маслом. Закрывают от прямого контакта рубероидом, полиэтиленом, пергамином.

Обработка

Обрезная доска на опалубку дает скорость монтажа, качество сборки. Плотность прилегания друг к другу избавляет от последующего уплотнения мест возможных протечек.

Необрезную заготовку можно использовать для малоответственных оснований. Считается, что щель до 3 мм закрывается набуханием материала, до 7 мм – частично забивается изнутри щебнем, входящим в состав бетона. Больший размер конопатят паклей (1 см), просветы заращивают рейкой.

Посмотрите видео о том, каким средством лучше всего обработать опалубочные доски.

Сторона, обращенная к наливному монолиту, обрабатывается рубанком, фуганком. Исключение составляют такие щитовые рамы, какие в дальнейшем обшиваются листами фанеры. Под пленочные покрытия, во избежание прокола щепой, лучше остругать.

Рекомендуемый размер

Чтобы исключить изгиб от распирающих усилий, толщина доски на опалубку должна составлять не менее 2 см. Это минимальный размер для мелкощитовых сборок. Для сокращения количества элементов жесткости, гарантированного удержания плоскости от образования волны, в крупнощитовом исполнении задается толщина 4-5 см.

Доски на опалубку используют одинаковые. Ступеньки на стыке, возникающие из-за заметной разницы в толщине, нарушат ровную поверхность палубы. При необходимости, образовавшиеся уступы стесывают по месту.

Поперечный брус сборки должен иметь ровную грань.

Набор ложится на него без перепадов, смещения соседних деталей относительно друг друга.

Ширина доски для ленточного фундамента оптимальна в пределах 15-20 см. Меньший размер не повредит, только повлияет на количество гвоздей. Слишком широкий пиломатериал в критический момент может треснуть, прогнуться.

Рекомендуем посмотреть видео о том, доску какого размера предпочтительнее всего использовать для опалубки.

Заливая основания, толщина которых составит до 0,2 м, лучше использовать один цельный ограничитель с подпорками. Больший размер обрамляют сборными щитами. Выбранная доска на опалубку крепится на брус сечением не менее, чем 5 × 5 см. По высоте собирают такое количество элементов, чтобы край располагался выше уровня наполнения на 0,2-0,3 м.

Устраивая мощный фундамент высотой 0,75 м, в конструкции дополнительно применяют направляющие доски, на которые ставят щиты.

Считаем количество

При покупке материала следует предусмотреть небольшой запас (около 10% от всего объема)

Считают расход пиломатериалов в м³. Один куб изделия с размерами 600×15×2,5 см состоит из 43 шт. Расход бруса для креплений, упоров, распорок считают от необходимого количества деревянного пиловочника в объеме 30-40%. Запас закладывают в среднем 10%.

При использовании вибраторов для усадки раствора, к расчетной толщине изделия применяют коэффициент 1,2. Соответственно, количество штук в 1 м³ уменьшается.

Работа без издержек

Деревянная опалубка широко распространена, как доступный способ строительства наливных сооружений своими руками. Выполняемые операции не отличаются разнообразием, но требуют тщательного подхода. Демонтаж сбитых щитов производят аккуратно, без чрезмерных усилий, ударов, после чего полученные дефекты углов стенок затирают раствором.

Решения и действия продумывают перед началом работ. Затраты на исправление серьезных недочетов литья могут в несколько раз превысить первоначальную смету.

Фанера для опалубки и фанера с покрытием из фенольной смолы

  • Толщина заготовки: 12–18 мм (только полные поддоны)
  • Стандартный размер панели: 2440×1220 мм (только полные поддоны) – возможен больший размер, если поверхность гладкая только с одной стороны
  • Гладкая поверхность, устойчивая к химическим веществам, включая свежезалитый бетон
  • Возможно до 100 повторных использований со складским номером
  • Гладкое пленочное покрытие также доступно с одной стороны, как обратная сторона фенольной противоскользящей фанеры

Обзор

Фанера для опалубки прочная, водостойкая и устойчивая к царапинам. Они предназначены для обеспечения улучшенного качества отделки и помогают добиться многократного повторного использования в бетонной опалубке,

.

При заливке бетона при правильном уходе между применениями гладкая и химически стойкая поверхность этих фанерных панелей позволяет использовать их повторно до 200 раз.

Фанера

, ламинированная фенольной пленкой, также используется в производстве мебели покупателями, осведомленными о характеристиках продукта.

Типы панелей

Winwood Products предлагает следующую фанеру для опалубки:

  • Толщина заготовки: 12–18 мм (только полные поддоны)
  • Размер стандартной панели: 2440×1220 мм, больше в односторонней (см. ниже)
  • Темно-коричневый – иногда в наличии черный, светло-серый и темно-серый
  • Другие цвета доступны по специальному заказу в нескольких паллетах
  • Чаще всего продаются без маркировки/надписей на поверхности
  • Гладкая поверхность, устойчивая к химическим веществам, включая свежезалитый бетон
  • При правильном управлении возможно до 100 заливок бетона

Гладкая фанера, облицованная фенольной пленкой, прочная, водонепроницаемая и устойчивая к царапинам. Они предназначены для обеспечения улучшенного качества отделки и помогают добиться многократного повторного использования в бетонной опалубке. При правильном уходе между заливками гладкая и химически стойкая поверхность может позволить их повторное использование до 100 раз.

Хотя изначально они были разработаны для использования с бетонной опалубкой, как это часто бывает, с тех пор эти панели нашли применение в широком диапазоне незапланированных применений, где желательна гладкая, легко очищаемая поверхность. Клиенты, использующие панели для этого конечного использования известно, что цвета панелей могут отличаться, и что пятна могут быть видны через полупрозрачное пленочное покрытие.

Панели чаще всего представлены в темно-коричневом цвете, но часто также доступны в черном, светло-сером и темно-сером цвете. Другие цвета (например, синий, зеленый, красный, желтый) доступны по специальному заказу в отдельных поддонах на единицу товара. Также доступна односторонняя обратная сторона нашего ассортимента фенольной противоскользящей фанеры

Эти панели часто используются в производстве мебели с гладкой лицевой стороной или спортивных досок, хотя их использование в качестве отражательных досок почти исчезло, и в большинстве случаев их заменяет березовая фанера с полипропиленовым покрытием из-за ее лучшей устойчивости к ультрафиолетовому излучению.

  • Товар по специальному заказу в количестве нескольких поддонов
  • Толщина = 12 мм, 15, 18 мм, 21 мм, 24 мм
  • Стандартные размеры панелей = 1200 / 1250 / 1350 / 1500 x 2440 / 2700 / 3000 мм
  • Максимальный размер = 1500×4000 мм и 2000×3000 мм
  • Эластичная поверхность, подходящая для многоцелевой заливки бетона
  • Чаще всего поставляется на основе березовой фанеры, также может поставляться фанера из бука
  • Цвет покрытия поверхности по выбору завода

Эта фанера используется для заливки высококачественной бетонной опалубки, и при правильном хранении и обращении с этим продуктом можно использовать более 200 раз.

Поверхностное покрытие (около 1,5 мм) обеспечивает более легкое отделение от бетона и более легкую очистку, обеспечивая однородный цвет и качество поверхности бетона для любого применения. Панели менее чувствительны к лицевым повреждениям, а любые царапины не оставляют видимых следов на готовом бетоне.

NB: Цвет покрытия поверхности определяется заводом и не может быть указан.
