Разновидности свайных фундаментов

По способу погружения свай в грунт различают:

Забивные
Железобетонные
Набивные
Винтовые
Буровые

Фундамент на забивных сваях предполагает использование металла, дерева, забивных железобетонных опор. Сваи вбиваются в землю молотом или погружателями.

Забивные опоры различаются по конструкции:

С квадратной формой сечения;
Прямоугольные опоры;
Округлой формы с пустотами внутри;
Квадратного сечения, но с округлой полостью;
Тавровые и двутавровые сваи.

При постройке здания на железобетонных сваях необходимо выкапывать грунт. В образовавшиеся ниши заливается бетонная смесь.

Набивной фундамент устанавливается путем трамбовки грунта. Пустые полости заливаются бетоном.

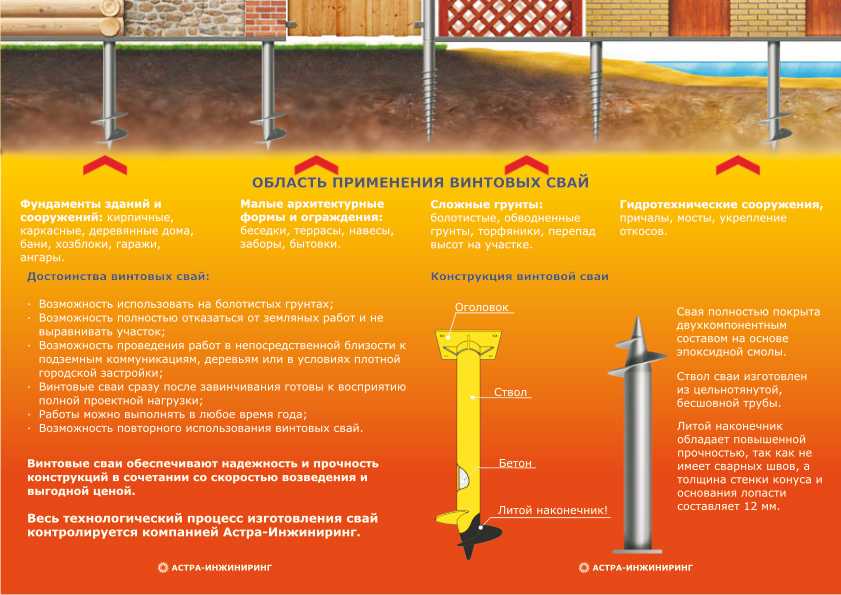

Под фундамент на винтовых сваях не требуется подготовка. Опоры углубляются внутрь кабестаном. Для монтажа винтовых свай используется способ вкручивания.

Буровая установка выполняется путем бурения скважины. А внутрь получившегося отверстия заливается бетонная смесь.

Во всех указанных вариантах с заливкой бетона после наполнения полостей смесью в нее монтируется железная арматура.

В зависимости от типа армирования и конструкции опор они могут быть цельными или составленными из отдельных блоков. Также сваи классифицируются по типу наконечника. Каждый вид имеет преимущества. Опоры с острым концом крайне удобны в момент забивания. Они легко входят в любые грунты. Сваи с тупым наконечником имеют широкое основание, которое устойчиво к различным воздействиям. Опоры с плоской подошвой не подвергаются выталкиванию из грунта в условиях низких температур.

Виды фундаментов в зависимости от типа свай

Типаж фундамента зависит от нескольких факторов:

Численность опорных элементов
Нагрузка здания
Конструкция постройки

В связи с этим различают:

Одиночные опоры.
Такой вариант используется в проектах с колоннами или иными похожими элементами. Нагрузка от одного небольшого элемента распределяется на соответствующую опору. В некоторых случаях сама свая может выступать в качестве колонны.
Для протяженных зданий используют вариант ленточных фундаментов. Также этот способ применяется при установке свай по периметру строения.
Свайный куст. В таком проекте от одного элемента здания нагрузка уходит на несколько опор одновременно.
Опорное поле. При таком устройстве фундамента сваи располагаются по всей площади, отведенной под постройку здания. Этот вариант приемлем для крупногабаритных сооружений.

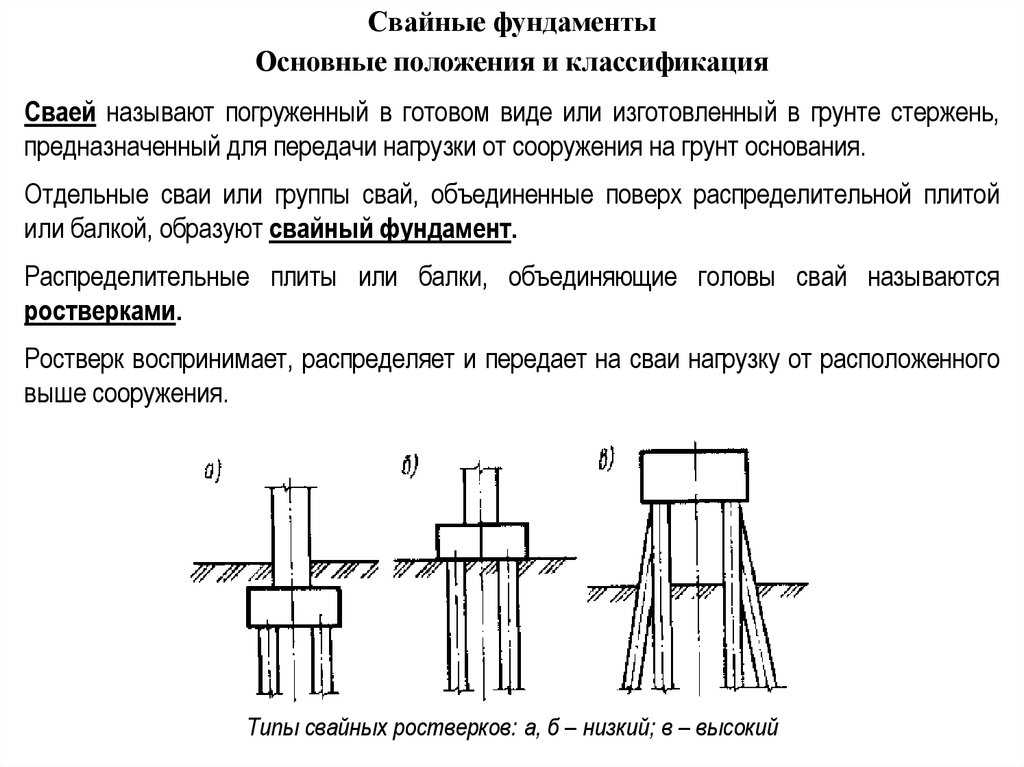

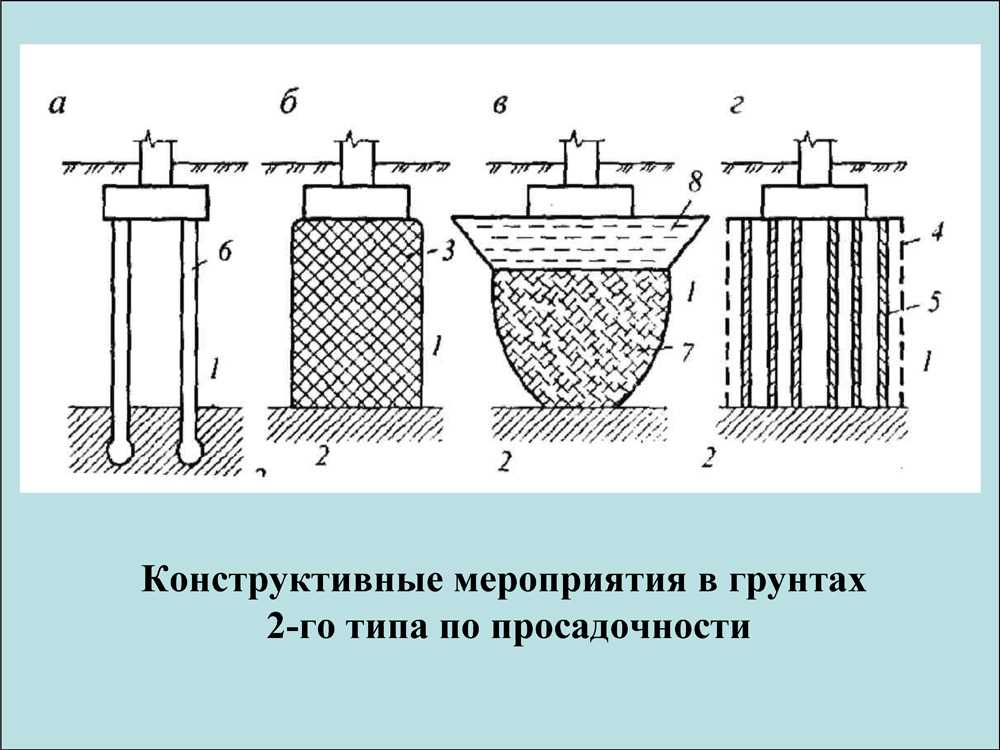

Понятие фундамента на сваях неразрывно связано с установкой сборных или монолитных ростверков. Конструкции объединяют опоры здания, создавая прочную основу. В зависимости от типа установки выделяют несколько видов ростверков:

Заниженный. Устанавливается ниже уровня грунта, распределяя нагрузку по всему фундаменту.
Завышенному ростверку характерно размещение над грунтом. Нагрузка отдается только сваям.
Высокие ростверки изготавливаются для мостов и иных подобных сооружений. Если рассматривать жилые дома, то такая конструкция фундамента проектируется в случае планируемого подпола.

Железобетонными ростверками объединяются все сваи под зданием: начинается уже на этапе армирования. Когда в опоры закладывается арматура, то ее стержни выходят за пределы свай. Таким образом создается основание для монолитного ростверка.

Для каждого типа климата, эксплуатации и иных факторов окружающей среды характерен свой тип фундамента. Даже в условиях нестабильного поведения грунтовых вод или вспучивания грунта можно подобрать свайную конструкцию. Для подбора фундамента не стоит опираться только на одну характеристику, важно учитывать все факторы: тип почвы, возможность глубокого промерзания грунта, размеры будущего здания и тяжесть объекта.

Навесное оборудование для строительства свайных фундаментов

Среди навесного оборудования на спецтехнику, предназначенного для подготовки свайных фундаментов, чаще всего используют:

гидровращатели для завинчивания свай (сваекруты);

Сваекрутом может быть любой гидровращатель, правильно подобранный под технические данные проекта. Чаще всего оборудование используют при строительстве жилых объектов на сложных грунтах или склонах. Также сваекрут незаменим при возведении опор ЛЭП, прокладке трубопроводов, установке вышек сотовой связи.

вибропогружатели свайных элементов;

Это востребованное на стройплощадках оборудование для погружения свай вибрационным способом, его отличает низкий уровень шума и высокая производительность. Вибропогружатели могут быть гидравлические – для экскаватора и электрические – для крана. Чтобы погружение производилось эффективно, важно выбрать правильный зажим, или наголовник.

сваерезки (сваескусыватели) для срезки оголовков свай.

Оборудование предназначено для обрезки оголовков железобетонных свай с возможностью сохранения арматуры для ростверка. Сваерезки монтируются на гидравлическую спецтехнику, на КМУ и краны, оснащенные источником гидравлического питания.

Статья была полезной?

Если после данного обзора у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция».

Задать вопрос специалисту

Если у вас все же остались вопросы, недостающую информацию вы всегда можете получить у менеджеров Группы компаний «Традиция»

Связанные тэги

#Навесное оборудование

Виды свайных фундаментов и классификация свай

Использование свай позволяет возводить здания даже в особо сложных условиях: при слабых поверхностных слоях почвы, при высоком уровне грунтовых вод, если климат в данной местности очень суровый, а также в случаях, когда рельеф усложняет задачу строительства. Посредством использования свай можно достичь более твердых слоев грунта, что сведет к минимуму негативное воздействие вышеперечисленных факторов риска для увеличения надежности и долговечности постройки. Различные виды свайных фундаментов и классификация свай помогут сориентироваться в выборе основания под постройку.

Существующие разновидности свай

Опоры под здание делятся на разные типы по определенным параметрам. Так, в зависимости от способа погружения различают:

забивные — при этом в качестве материала может использоваться металл и дерево, а в дополнение к этому еще и железобетон. Такие сваи вбиваются в почву посредством специального оборудования (молоты, вибровдавливатели и погружатели), поэтому нет необходимости извлекать грунт на поверхность;

железобетонные сваи-оболочки, которые создаются при условии удаления излишков почвы, после чего полости заполняются бетонной смесью;

набивные обустраиваются посредством обжатия грунта, а затем в полости укладывается бетон;

винтовые сваи заглубляются в почву с помощью кабестана;

буровые — получаются посредством бурения скважин, а затем заполняются бетонной смесью.

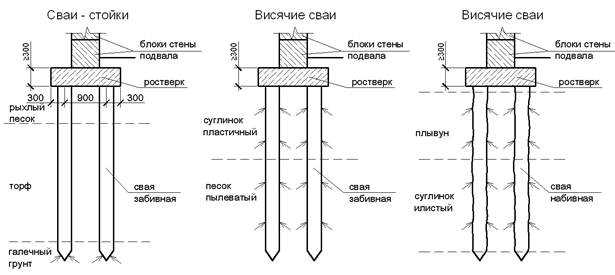

Существует также подразделение опор на типы, основанное на несущих нагрузках:

сваи-стойки — передают на грунт полностью все напряжение, получаемое от постройки;
так называемые «висячие», при этом нагрузка на почву оказывается боковыми гранями свай.

Помимо общей классификации существует также несколько разновидностей забивных железобетонных опор, которые отличаются формой сечения:

квадратные;
прямоугольные;
тавровые;
двутавровые;
круглые полые;
квадратные с круглой полостью.

Разнится также способ армирования свай и конфигурация исполнения. Так, можно создать цельную конструкцию опоры или составную из отдельных элементов. Существуют также сваи с различным окончанием: заостренной формы, с расширенной подошвой, с закрытой или открытой полостью, расположенной с нижней стороны опоры. Преимуществом остроконечных свай можно назвать более быстрое и легкое вбивание в почву, а расширение подошвы опоры не позволит поддаться силам, действующим на разрыв в холодное время года, так как при этом велика вероятность частичного выталкивания столбов.

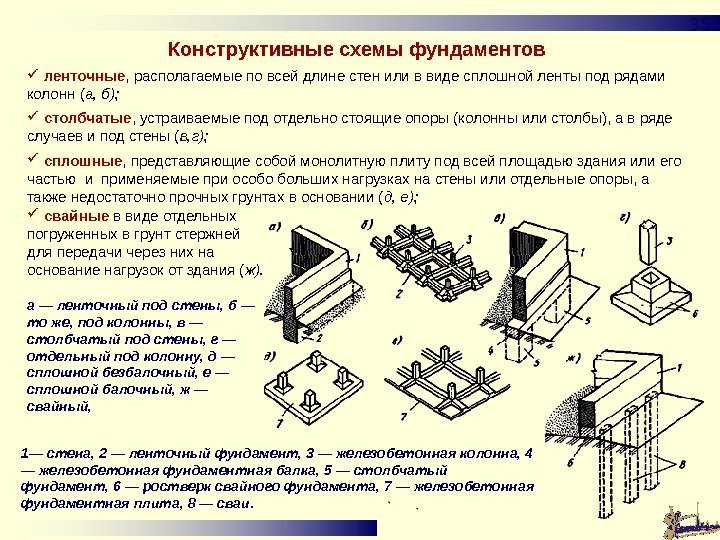

Виды фундаментов на сваях

В зависимости от того, какое количество опор будет задействовано при строительстве, от степени тяжести объекта, а также от конфигурации самого здания, различают несколько видов свайных основ под постройку:

1. Одиночные сваи — используются в случаях, когда необходимо передать нагрузку от элемента малой площади основания, например, если в проекте дома имеются колонны. Нередко используется вариант, когда непосредственно сама свая и является колонной.

2. Ленточный свайный фундамент применяется, когда планируется возвести протяженную конструкцию или установить опоры по периметру дома.

3. Свайные «кусты» — при этом нагрузку принимают на себя несколько опор, сконцентрированных под одним из элементов объекта, например, под той же колонной.

4. Свайное «поле» — такой проект подразумевает системное расположение опор по всей площади основания объекта. Обычно такое решение используется в случаях, когда здание планируется крупногабаритным и тяжелым.

Перечисленные виды свайных фундаментов и большинство свай вне зависимости от их классификации обычно задействуются вместе с ростверком. Это монолитная или сборная конструкция, которая объединяет все установленные опоры. Различают несколько типов фундаментов с ростверком:

низкий — оборудуется несколько ниже поверхности почвы, при этом есть возможность равномерно распределить передаваемую объектом нагрузку по всей площади фундамента, а не только на сваи;

повышенный — располагается непосредственно над поверхностью почвы, исключая вероятность передачи напряжения на грунт;

высокий — используется при строительстве мостов и других гидротехнических сооружений, а также в случаях, когда в жилом доме планируется подпольное помещение.

Главной особенностью ростверка является необходимость объединения этой бетонной конструкции со сваями. Делается это посредством арматурной конструкции. Когда закладываются металлические стержни в скважины под сваи, их длина должна превышать длину опоры. Это позволит при оборудовании ростверка создать монолитную конструкцию.

Как видно, существует немало решений, позволяющих построить дом или здание даже на непрочных грунтах без угрозы появления деформаций со временем при воздействии грунтовых вод или в случае пучения грунта. Свайный фундамент можно выполнить даже самостоятельно, при этом достаточно иметь ручной бур. Особого внимания заслуживает также оценка почвы: ее структуры, подвижности, глубины залегания твердых слоев грунта и грунтовых вод. Также играет роль климат в той местности, где планируется строительство дома, так как свайную основу под постройку вполне можно возвести там, где не допускается оборудовать даже заглубленный ленточный фундамент.

Какие бывают типы свай и методы их возведения?

Сваи сегодня являются одним из краеугольных камней строительной индустрии, и так было на протяжении столетий, если не тысячелетий. Функция свай заключается в простой передаче нагрузки от конструкции или здания в грунт.

В этом руководстве мы сначала рассмотрим, что такое сваи и откуда они взялись, затем рассмотрим два типа свайных фундаментов, методы возведения свай, установку свай и, наконец, роль безопасных рабочих площадок для поддержки свай. вышки.

Воспользуйтесь ссылками ниже, чтобы перейти к наиболее интересующему вас разделу:

Что такое свайное строительство?
Что такое свайные фундаменты?
Откуда взялась свая?
Типы свай?
Методы устройства свай
Типы свайных фундаментов
Установка свай
Безопасные рабочие платформы

Что такое свайное строительство?

Забивка свай – это процесс забивания или бурения свайных фундаментов в землю под строящимся зданием. Эти сваи передают нагрузку от конструкции на землю, помогая поддерживать ее. Свайные фундаменты часто используются там, где грунт слишком слаб, чтобы поддерживать конструкцию.

Что такое свайные фундаменты?

Свайные фундаменты представляют собой длинные тонкие элементы, обычно изготавливаемые из стали или железобетона. Они передают нагрузку через слабый, сжимаемый материал на более плотный, менее сжимаемый, более жесткий грунт или горную породу на большей глубине. Глубокая вставка этих элементов обеспечивает прочную основу, на которой может осуществляться строительный проект.

Читайте дальше, чтобы узнать больше о различных типах забивки и методах устройства свай.

Откуда взялись сваи?

Как и многие современные технологии, наши высокотехнологичные свайные системы сегодня возникли из-за явной потребности сотни и даже тысячи лет назад, которая существует и сегодня. Некоторые из первых зарегистрированных примеров закладки свай включают речных жителей в Швейцарии 6000 лет назад, которые строили сооружения на свайных фундаментах для защиты от наводнений и нападений, возводя свои жилища. Римляне, что неизбежно, первыми начали использовать сваи для береговых работ в Европе, а в Великобритании есть доказательства того, что они использовали деревянные сваи, забитые в русло реки, для мостов в Лондоне и Корбридже более 2000 лет назад.

В ранних цивилизациях города и поселки хотели строить близко к рекам для связи и защиты, поэтому болотистую почву нужно было чем-то укрепить и укрепить – вот как и почему родилось свайное дело. Деревянные сваи вбивали в землю вручную или выкапывали ямы и засыпали их песком и камнями. В более современные времена постоянно растущая потребность в зданиях и инфраструктуре вынуждает власти и агентства по развитию использовать земли с плохими характеристиками почвы. Сваи, как и всегда, жизненно важны в нашей современной строительной отрасли.

Какие существуют типы свай?

Два основных типа свай — это концевые опорные и висячие сваи:

Концевые опорные сваи передают нагрузку непосредственно на более глубокий прочный слой грунта или горной породы на некотором расстоянии от поверхности.
Висячие сваи передают нагрузку за счет трения между окружающим грунтом и поверхностью сваи по всей ее длине.

Способы устройства свай: типы свайного фундамента

Важно отметить, что свайный фундамент и свая — это две разные вещи, но они работают вместе, чтобы сваи могли выдерживать большие нагрузки. Свайный фундамент обычно определяется как ряд колонн, которые служат основанием для конструкций, тогда как сама свая представляет собой колонну или цилиндр, который помогает передавать нагрузку на нижний слой грунта.

Строительство свайных фундаментов осуществляется разными способами, с различными преимуществами и применениями. Однако все сваи так или иначе бурятся или вбиваются в землю. Существует четыре основных типа свайного фундамента, каждый из которых имеет свой способ возведения:

Забивные сваи
Буронабивные сваи
Забивные и монолитные сваи
Сваи из заполнителя

Читайте дальше, чтобы узнать об этих различных типах свайных фундаментов, или используйте приведенные выше ссылки для перехода к определенному типу.

Забивные сваи

Забивные сваи – классический тип свайного фундамента. Они могут быть построены из дерева, техника, которой уже много веков и которая до сих пор используется во всем мире. В Великобритании деревянные сваи используются в основном для прибрежных работ, морской обороны и причалов. Другой вариант – сборные железобетонные сваи, армированные, чтобы выдерживать движущие нагрузки, они обычно предварительно прессуются с квадратным или восьмиугольным сечением. Наконец, существуют стальные сваи трубчатого, коробчатого или двутаврового сечения. Замкнутые стальные шпунтовые сваи также широко используются, преимущественно для строительства стен.

С каждым из этих материалов сваи вбиваются в грунт, отталкивая равный объем грунта в стороны и уплотняя зону вокруг сваи, увеличивая ее несущую способность. Чтобы произошло это увеличение прочности почвы, поровое давление воды должно рассеяться за счет быстрого дренажа. Этот тип укладки не подходит для водонасыщенных или илистых грунтов, так как они медленно дренируются и не могут быть уплотнены таким же образом.

Буронабивные сваи

Буронабивные сваи, также известные как сменные сваи или буронабивные сваи, сооружаются путем бурения в земле больших отверстий и заполнения их бетоном. Буронабивные сваи очень эффективны, поскольку они передают нагрузку над землей на глубокие слои горных пород и почвы под ними с минимальной осадкой, что идеально подходит для опорных конструкций, таких как мосты и защита от наводнений.

Для некоторых буронабивных свай дно отверстия расширяется или расширяется, образуя утолщение на конце. Стальной арматурный каркас опускается в отверстие перед заливкой бетона или опускается после заливки бетона.

В категории фундаментов с буронабивными сваями обычно используются два подтипа: буронабивные сваи и сваи непрерывного шнека (CFA):

Буронабивные сваи используются в случаях, когда в земле имеются значительные препятствия. Временная обсадная труба устанавливается сваебойной установкой для обеспечения поддержки. «Свайные выступы» (земля и порода, удаленные в процессе бурения) удаляются изнутри обсадной трубы, затем устанавливается стальной арматурный каркас. В этот момент отверстие заливается бетоном и снимается обсадная труба.

Сваи непрерывного шнека (CFA) не требуют использования временной обсадной трубы – это наиболее универсальный, эффективный и широко используемый тип фундамента из буронабивных свай в Великобритании. После того, как отверстие пробурено, в него закачивается бетон, затем вставляется стальной арматурный каркас.

Вращающаяся буронабивная установка

Сравнение буронабивных и забивных свай

Как указано выше, забивные сваи представляют собой классический метод забивки свай, при котором свая забивается в грунт, что увеличивает ее несущую способность. Буронабивная свая строится путем бурения отверстий в земле и заполнения их бетоном.

Основное различие между этими двумя типами свай заключается в том, что забивные сваи формируются за пределами площадки и устанавливаются на месте, в то время как буронабивные сваи заливаются бетоном на месте. Преимущество забивных свай в том, что их можно быстро построить и использовать, однако они создают сильные вибрации, поэтому не подходят для компактных участков. Предпочтение отдается буронабивным сваям, поскольку они не создают такого нарушения в почвах, имеют более высокую несущую способность и избегают сезонных нарушений, таких как промерзание.

Забивные и монолитные сваи

Забивные и монолитные сваи сочетают в себе преимущества обоих методов возведения свай.

Одним из вариантов является постоянная обсадная труба, при которой трубчатая обсадная труба (или оболочка), изготовленная из армированной гофрированной тонкой стали, забивается в землю с помощью оправки, вставленной в обсадную трубу. Затем оправку извлекают, оставляя кожух на месте. Наконец, в корпус заливают бетон, образуя композитную сваю из стали и бетона.

Другой вариант этого типа свайного фундамента использует временную обсадную трубу. Известный как тип Franki, в этом случае в корпус опускается стальной арматурный каркас, который затем извлекается при укладке сухой бетонной смеси. Бетон уплотняется, а часть вытесняется из нижней части кожуха, образуя увеличенный бульб, увеличивающий несущую способность сваи.

Сваи из заполнителя

Сваи из заполнителя или каменные колонны означают, что для формирования сваи используется уплотненный заполнитель, а не бетон. Этот тип свайных фундаментов работает с использованием следующего процесса:

Обсадная труба вставляется по мере бурения отверстия, и заполнитель засыпается в него слоями, которые затем вибрируют или уплотняются по мере извлечения обсадной колонны.
Заполнитель вдавливается боком в окружающий грунт для улучшения несущей способности.
Сваи из заполнителя вибрационного типа создают плотно уплотненные колонны из гравия или аналогичного материала с использованием вибрирующей оболочки. Процесс смещения уплотняет окружающие зернистые грунты.
В сваях из заполнителя типа Geopier заполнитель вбивается в кожух, вытесняя его из нижней части, образуя плотный бульб. Это повторяется поэтапно по мере снятия обсадной колонны, уплотнения и повышения прочности окружающего грунта.

Строительство и установка свай

Большинство сваебойных установок монтируются на гусеничном ходу и представляют собой специальные установки, предназначенные для установки одного типа свай. Забивные сваи забивают, вбивают или вбивают в землю с помощью ударного молота, гидравлического забивного устройства или домкратов (обычно используемых для шпунтовых свай) или дизельных вибрационных забивных устройств, используемых для снижения сопротивления окружающего грунта и позволяющих свае скользить в землю.

Буронабивные сваи используют непрерывный шнек, очень похожий на очень большое буровое долото, диаметром от 300 мм до 900 мм. Для забивки свай большого диаметра используют круглое долото диаметром до 1200 мм. Буровые установки большие, весом до 180 тонн.

Безопасные рабочие платформы

Сваебойные установки производятся различных размеров в зависимости от типа и требуемой глубины сваи. Буровые установки должны перемещаться и точно позиционироваться для каждого местоположения сваи. Район, на котором работают буровые установки, известен как платформа Piling. Платформы обычно формируются путем уплотнения слоя крупнозернистой насыпи на заданную глубину. Соответствующая засыпка может быть доставлена на площадку или измельчена, строительный щебень с площадки может быть использован для застройки заброшенных площадок.

Сваебойная платформа необходима для распределения нагрузки от гусениц и предотвращения выхода из строя подшипников, минимизации осадки для обеспечения безопасной работы буровой установки. Рабочие платформы должны быть надлежащим образом спроектированы квалифицированным инженером с использованием данных о грунтах и нагрузке сваебойной установки для конкретной площадки. Платформы должны быть правильно сконструированы и регулярно проверяться и обслуживаться подрядчиком.

Федерация специалистов по сваебойным работам (FPS) заявляет, что одна треть всех опасных происшествий, о которых сообщают ее члены, связана со свайными платформами. Они предупреждают, что «каждое опасное происшествие и каждый «неизбежный промах», связанный с платформой, может привести к летальному исходу». Генеральный подрядчик на площадке отвечает за проектирование и строительство свайной платформы, и он часто передает проектирование профессиональному инженеру.
