Терракотовые панели
– современный натуральный материал изготавливается из глины путем обжига при сверхвысоких температурах. В оформлении фасадов благодаря терракоте, возможно реализовать оригинальные визуальные эффекты, создать зрительную трансформацию линий здания.
Стандартные терракотовые панели
Стандартные терракотовые плиты имеют матовую ровную поверхность. Могут быть изготовлены различных размеров при толщине 19 мм (T2), 30 мм (T4) или 40 мм (T5). Цветовая гамма терракоты повторяет естественные природные цвета керамики: от песочного и бледно-серого до насыщенного темно-коричнево.
Терракотовая плита |
T2 |
Т4 |
Т5 |
Толщина |
19 мм |
30 мм |
40 мм |
Высота между осями |
306, 406, 456 мм |
310, 410, 460, 610 мм |
910 мм |
Высота панели |
300, 400,450 мм |
300, 400,450, 600 мм |
900 мм |
Длина |
600, 900, 1200 мм |
600, 900, 1200, 1500 мм |
1500, 1800 мм |
Сечение |
|||
Класс пожарной безопасности | НГ | ||
Объемная, полая внутри, лёгкая, экономичная панель, которая легко устанавливается. 2 варианта крепления: – на вертикальную систему профилей с помощью кляммеров – крепление “ласточкин хвост”. |
Гладкая, слегка бархатистая поверхность. Не выцветают, выдерживают высокие и низкие температуры, устойчивы к перепадам температур и ветровым нагрузкам. |
Рустованные панели
Рустованные терракотовые панели с продольными, выполненными параллельно земле, пропилами (желобками, бороздками) или разделительными полосами имеют не полированную бархатисто-матовую поверхность, приятную на ощупь.
С рифлением | ||||
|
|
|
||
С продольными рустами | ||||
|
|
|
|
|
С глубокими рустами | ||||
|
|
|
|
|
С широкими рустами | ||||
|
|
|
|
|
Фактурные панели
Фактурные терракотовые панели имеют поверхность имитирующую песчаную или каменную плиты. Этот материал имеет высокую прочность и прослужит долгие годы.
Фактура камня | Фактура песка | ||
T2R |
T4R |
T2S |
T4S |
Возможные цвета:
TW 07 |
TRY 2 |
TW 01 |
TY 06-1 |
TY 17 |
TR 03 |
TR 05 |
TR 01 |
TR 11-3 |
TR 19 |
TR 11 |
TH 01L |
TH 02 |
THL 4 |
TH 08 |
TH 39 |
TC 06 |
TC 03 |
TC 00R |
3020 |
1018 |
6018 |
5005 |
TY 06-1 гл |
TR 05 гл |
TR 11 гл |
TR 11-2 гл |

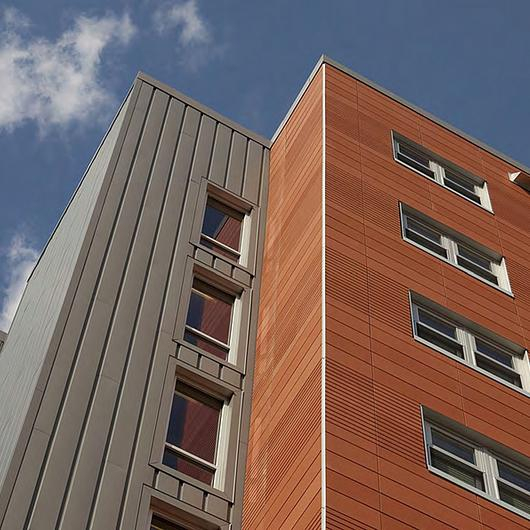

Терракотовые панели (плиты) для отделки навесной фасадной системы в Москве
Конструкция вентфасадов состоит из нескольких слоев, в числе которых находится воздушная прослойка. Благодаря этому создается оптимальный микроклимат внутри вентфасада, не образуется влажная среда благоприятная для развития грибка, плесени, бактерий. Воздух находящийся внутри фасада стабилизирует воздействие внешних температур и служит своего рода изоляционной подушкой.
В качестве отделки могут применяться различные материалы, в том числе большую популярность имеют терракотовые пластины. Пластины из терракота крепятся на специальные навесные системы, отстоящие от основной плоскости строения, благодаря чему создается вентиляция между стеной и экраном из отделочного материала.
- Монтаж кронштейнов
- Монтаж утеплителя и мембраны
- Монтаж дюбелей
- Монтаж подсистемы
- Монтаж терракотовых панелей
- Общая схема монтажа
Обратите внимание на этапы реализации вашего объекта
Первый этап
Консультация по стоимости, материалах, сроках реализации объекта
Что входит в 1-й этап:
- Сметная стоимость работ
- Подборка профильной системы
- Подборка стеклопакетов
- Расчет сроков реализации
Первый этап помогает вам узнать преимущества работы с нами и ни к чему вас не обязывает
Второй этап
Разработка рабочего проекта
Что входит в 2-й этап:
- Коррекция стоимости
- Коррекция материалов
- Разработка проектной документации
- Корректировка проекта после замера
Мы полностью с вами прорабатываем проект до каждой мелочи
Третий этап
Изготовление и сборка конструкций
Что входит в 3-й этап:
- Изготовление стеклопакетов и стекла
- Заготовка профиля
- Покраска профиля
- Сборка конструкций
Под вашем контролем мы выполняем установку конструкций на вашем объекте
Четвёртый этап
Монтаж конструкций
Что входит в 4-й этап:
- Доставка конструкций на объект
- Подготовка объекта к монтажу
- Монтаж конструкий
- Уборка строительного мусора
Под вашем контролем мы выполняем установку конструкций на вашем объекте
Каждый этап работ, у нас свой специалист!
Качественная обработка заказа гарантированная!
Роман
Руководитель
- Опыт работы в строительстве 16 лет
- Реализовано более 600 объектов
Татьяна
Проект менеджер
- Опыт работы в строительстве 14 лет
- Запущено в работу более 200 объектов
Сергей
Руководитель проектов
- Построено более 300 объектов
В данных системах обязательно монтируется слой с утеплителем, который должен отвечать определенным техническим условиям:
- Не горит;
- Обладает длительным сроком службы;
- Пропускает пар;
- Плотность удельная не более 100 кг/м3;
- Эффективно изолирует звуковые волны.
В большинстве случаев фасад из терракотовых панелей утепляют минеральными материалами.
Подвесные системы, на которые происходит монтаж терракотовых пластин, разрабатываются на этапе проектирования здания исходя из его конструктивных особенностей. В проект закладывается вес самой подсистемы и облицовки. Учитывая действие значительных нагрузок подсистемы, изготавливают из различных металлов:
- Нержавейка;
- Оцинковка;
- Алюминий.
Важнейшим условием подсистемы является высокие показатели сопротивления коррозии и способность выдерживать резкие скачки температуры и сильные порывы ветра без технических деформаций.
Нержавеющая сталь служит до 70 лет и может быть использована на устройства вентилируемых фасадов на высотных зданиях (более 50 метров).
Сталь оцинкованная должна иметь полимерное покрытие. Срок службы данной системы составляет порядка 50 лет. Важнейшим условием при монтаже данных систем является целостность полимерного покрытия на всей поверхности подсистемы и вспомогательных элементов.
Сплав алюминиевый как наиболее легкий используется для устройства подсистем на зданиях высотой более 75 метров и сложных архитектурных конструкциях.
Все механические, ветровые и климатические воздействия через подсистему вентилируемый фасад переходят на основную несущую стену. Расчет подсистемы для терракотового фасада производится на основе типа строительного материала, нагрузок статических, требований пожарной безопасности и аэродинамических показателей.
Терракотовые панели формуются из пластичной массы с высоким процентом влажности. В дальнейшем влага удаляется при помощи вакуума, одновременно происходит формирование внутренней структуры (камеры, перемычки). После экструзии глиняная заготовка нужной формы разрезается на автоматизированной линии на мерные длины, проходит этап подсушивания и последующего отжига при температуре до +1200 градусов Цельсия.
Время отжига зависит от технических характеристик изделия. Чтобы получить панели терракотовые сложных форм, возможно полусухое формование порошковой глины с дальнейшей обработкой в прессах. Создаваемое давление может достигать 40 МПа. После этого изделия сразу поступают на линию отжига, что значительно ускоряет и удешевляет себестоимость готовой продукции. Чтобы уменьшить вес фасада и улучшить изоляционные характеристики, в панелях создают внутренние полости.
Фасадные панели из терракота прошедшие сертификацию и соответствующие требованиям пожарной безопасности относятся к стройматериалам Еврокласса А1 в соответствии с нормативами EN 13501-1 (нет дыма при нагревании). Настоящий Еврокласс дает возможность применять панели из терракота для монтажа на навесные фасадные системы без ограничений на объектах любой конструкции и функциональности.
Нормированная плотность тугоплавкой глины после отжига составляет от 2000 кг на метр кубический. Соответственно квадратный метр терракотовых панелей может весить более 20 кг и более, что делает данные изделия легче керамогранитных и каменных экранов. По своему весу терракот схож с облицовочными композитными материалами на цементной основе.
На навесном экране производится ковровый набор терракотовых панелей с фальцевым внутренним соединением и допуском люфта в технологических рамках. Наличие люфта нивелирует колебания на фоне перепада значений по температуре и влажности.
Как любые изделия из керамики, терракотовые плиты зависят от значения водопоглащения. Этот фактор влияет на такие показатели как масса, морозостойкость, длительность эксплуатационного периода.
Таким образом, в регионах, где преобладают холодные зимы, навесные фасады следует проектировать из группы панелей терракотовых с небольшим водопоглащением, одновременно с повышенной устойчивостью к агрессивной внешней среде.
Опубликовал: rsg
Китайская терракота для фасадов: марки, представленные на российском рынке
Китай по праву считается родиной терракоты, именно там веками передавались и оттачивались технологии добычи и обжига глины для производства прочных изделий и строительных материалов. На сегодняшний день в КНР успешно функционируют заводы по промышленному производству фасадных терракотовых панелей, плитки, плит, багета, жалюзи и других декоративных элементов из строительной керамики.
Сырьё для производства добывается неподалеку, что позволяет снижать производственные издержки, в конечном итоге, китайские производители зачастую могут предложить более конкурентные цены на свою продукцию, по сравнению с европейскими.
На российском рынке представлено несколько китайских брендов фасадной терракоты, остановимся на самых известных.
Терракотовые плиты для навесных фасадов CN Ceramic
Фасадную терракоту CN Ceramic поставляет на российский рынок компания Алюминстрой. Торговое предприятие в сфере строительства работает с 2002 года, предлагает широкий ассортимент продукции, в том числе алюминиевые композитные панели Голдстар, керамогранит и терракотовые плиты для вентилируемых навесных фасадов, компания работает на территории России и стран СНГ. С 2013 года Алюминстрой является эксклюзивным дистрибьютором терракотовых фасадных панелей CN Ceramic на территории РФ.
Терракотовые панели для вентфасадов CN Ceramic производятся в Китае, на заводе в г. Исин.
На производстве применяется европейское оборудование и система качества. На заводе работают 2 линии по изготовлению терракотовых панелей, производственная линия для терракотовых ламелей и линия по изготовлению фасадной клинкерной плитки.
Алюминстрой предлагает терракотовые облицовочные панели для навесных фасадов в трех вариантах по толщине, 30 мм, 40 мм и 19 мм. Стандартные терракотовые плиты имеют естественную ровную поверхность с бархатистой текстурой, которая не требует дополнительной полировки или покрытия. Натуральная цветовая палитра фасадной терракоты – это природные цвета керамики, приобретаемые во время обжига, типичны теплые оттенки от песочных и бежевых, светло-кремовых тонов до красных, коричневых, а также градаций серого до практически черного цвета.
Стандартные терракотовые панели CN Ceramic от Алюминстрой
В линейке стандартных облицовочных панелей представлено три варианта терракотовых плит: Т4, Т2, Т5.
Терракотовая панель T4
Предназначена для облицовки навесных вентилируемых фасадов. Может применяться на фасадах зданий всех назначений, т. к. имеет класс горючести НГ, полностью негорючий материал.
Стандартные размеры панели Т4 по высоте 300, 400, 450 и 600 мм. По длине панель может изготовлена 600, 900, 1200, 1500 мм. Вес панелей составляет 45 кг/м2
Толщина терракотовых панелей Т4 составляет 30 мм.
Терракотовая панель T2
Предназначена для облицовки навесных вентилируемых фасадов. Панель Т2 имеет толщину 19 мм, такая тонкая облицовочная панель обладает существенно меньшим весом, а значит снижается нагрузка на подсистему навесного фасада и стену здания. Может применяться на фасадах зданий всех назначений, т.к. имеет класс горючести НГ, полностью негорючий материал.
Полая внутри, панель Т2 может быть закреплена на вентфасаде двумя способами: при помощи кляммеров на профили вертикальной системы, а также на крепление «ласточкин хвост». Точные стыки между панелями защищают фасад от воздействия осадков.
Стандартные размеры панели Т4 по высоте 300, 400 и 450мм. По длине панель может изготовлена 600, 900 и 1200мм. Высота между осями составляет 306, 406, 456 мм. Вес панелей составляет 35 кг/м2
Терракотовая панель T5
Фасадная терракотовая панель для навесных конструкций T5 подходит для облицовки фасадов зданий всех назначений, т.к. имеет класс горючести «НГ», который присвоивается полностью негорючим материалам.
Толщина панели Т5 составляет 40 мм, это больше, чем у обычной панели. Массивная и прочная объемная панель модификации Т5 разработана для облицовки цоколя и нижних этажей здания.
Стандартный размер панели Т5 по высоте — 900мм. По длине панель может изготовлена 1500 и 1800мм. Высота между осями составляет 910 мм. Вес панелей составляет 60 кг/м2
Рустованные терракотовые панели для фасадов CN Ceramic от Алюминстрой
Рустованные (рустовые) панели имеют на своей поверхности продольные бороздки различной формы и ширины. Такое декоративное решение позволяет создавать уникальный дизайн и придавать фасаду изюминку. Количество борозд может быть разное, обычно от 1 до 5. Рельефные терракотовые панели и плиты применяют для создания изящных и необычных фасадов как сами по себе, так и в сочетании с гладкой терракотовой плиткой или глазурованной фасадной облицовкой.
Рустованная терракотовая панель T2 W
Декоративная терракотовая панель может применяться для обустройства вентилируемого фасада зданий любого типа и назначения. На поверхность терракоты нанесено множество мелких неглубоких бороздок, создающих объемный и резной вид.
Небольшие продольные канавки делают поверхность терракоты рельефной и придают ей изящный и необычный вид. Толщина панели составляет 19 мм
Стандартный размер панели T2 W по высоте — 900мм. По длине панель может изготовлена 600 мм, максимальная длинна 1200 мм. Вес панелей составляет 35 кг/м2
Рустованная терракотовая панель T4 C5-2
Декоративная терракотовая панель может применяться на вентилируемых фасадах зданий любого назначения. На панель нанесено пять глубоких борозд, которые образуют рельеф поверхности. Продольные русты создают чередование света и тени на терракоте, что подчеркнет оригинальность облика здания.
Толщина панели составляет 30 мм
Стандартный размер панели T4 C5-2 по длине – 600 мм, максимальная длинна 900 мм. Вес панелей составляет 45 кг/м2
Рустованная терракотовая панель T4 C4
Декоративная терракотовая панель может применяться на вентилируемых фасадах зданий любого назначения. На панель нанесено четыре неглубокие канавки, которые образуют рельеф поверхности.
Толщина панели составляет 30 мм
Стандартный размер панели T4 C4 по длине – 300 мм, максимальная длинна 600 мм. Вес панелей составляет 45 кг/м2
Рустованная терракотовая панель T4 C5
Декоративная терракотовая панель может применяться на вентилируемых фасадах зданий любого назначения. На поверхности терракоты выполнено пять неглубоких рустов с небольшим кантом, которые образуют сложный, но не сильно выраженный рельеф поверхности.
Толщина панели составляет 30 мм
Стандартный размер панели T4 C5 по длине – 600 мм, максимальная длинна 1500 мм. Вес панелей составляет 45 кг/м2
Рустованная терракотовая панель T2 N
Декоративная терракотовая панель может применяться на вентилируемых фасадах зданий любого назначения. Сложная поверхность терракоты образована множеством глубоких канавок, которые создают ребристый эффект.
Толщина панели составляет 19 мм
Стандартный размер панели T4 C5 по длине – 600 мм, максимальная длинна 1200 мм. Вес панелей составляет 35 кг/м2
Рустованная терракотовая панель T2 M
Декоративная терракотовая панель может применяться на вентилируемых фасадах зданий любого назначения. Множество неглубоких бороздок различной толщины образуют рельеф поверхности терракоты.
Толщина панели составляет 19 мм
Стандартный размер панели T4 C5 по длине – 600 мм, максимальная длинна 1200 мм. Вес панелей составляет 35 кг/м2
Алюминстрой предлагает так же ряд специальных панелей для решения нестандартных задач.
Панели VT4 и VT2 имеют вертикальный тип установки. Толщина панелей VT4 – 30 мм, панелей VT2 – 18 мм.
Стандартный размер панели VT4 по высоте – 420 мм. По длине панель может быть изготовлена 600, 900 и 1200мм. Высота между осями составляет 420 мм. Вес панелей составляет 45 кг/м2
Стандартный размер панели VT2 по высоте – 495 мм. По длине панель может быть изготовлена 600, 900 и 1200мм. Высота между осями составляет 495 мм. Вес панелей составляет 35 кг/м2
Для оформления внешних углов на фасаде здания устанавливается угловой терракотовый элемент T4L.
Для оформления оконных проемов – объемная керамическая панель T4E, которая предназначена для подоконников.
Терракотовая панель Т6 для фасадов многоэтажных зданий
Терракотовая панель T6 — это объемная керамическая плитка с продольно расположенными ребрами жесткости.
Панель Т6 была специально разработана для облицовки вентилируемых фасадов на высотных зданиях. Панель имеет толщину 50 мм, ее вес при этом составляет 40 кг/м2.
Стандартные размеры панели по высоте – 200 мм, стандартная длина составляет 600 и 900 мм.
В ассортименте продукции CN Ceramics так же представлен фасадный терракотовый багет стандартных и сложных форм.
Керамический багет разлчных форм и размеров сечения позволяет создавать оригинальные декоративные элементы на фасаде здания, придавая ему особый уникальный облик и шарм.
Продолжение читайте в части II
Терракотовые панели для вентфасадов российского производства
