Греющий кабель в стяжку – толщина стяжки для монтажа теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 – 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 – 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения.

При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

• Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.
• Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.
• Для чего используется фибра.
• Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

• На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.
• По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.

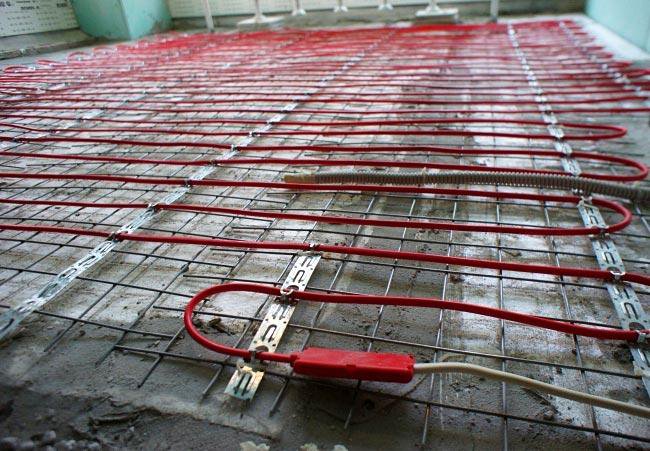

• Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.
• Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.

  Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.
• После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью – пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка.

Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

1. В бетономешалку или рабочую емкость засыпается сухая смесь.
2. Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.
3. Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.
4. Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.
5. После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Поделиться в соцсетях:

Ответы на вопросы про теплый пол в стяжку пола

В данной статье собраны наиболее популярные вопросы, касающихся темы теплого пола в стяжку. Кстати, не забудь посмотреть про новый саморегулирующийся теплый пол под ламинат – новинка, которая успела завоевать рынок теплых полов. Наши справедливые и объективные тесты смотрите на канале Youtube.

Ну а сейчас по делу. И так – Ваши вопросы и Наши ответы:

– На какую глубину стоит укладывать греющий кабель для теплого пола?

Как правило не менее 5 см. Есть разные кабеля с разной мощностью, но практически у Всех в тех паспорте значения высоты стяжки от 3 – 7 см. На самом деле, главное сделать сам “пирог” для теплого пола правильно.

– Какой шаг укладки необходимо использовать? И как его рассчитать?

Шаг укладки рассчитать не сложно. Вот формула: S/Lкаб*100 или площадь (кв.м) / длину греющего кабеля и *100 = шаг укладки в см. Шаг укладки кабеля для теплого пола, как Вы, наверно, уже поняли, у Всех разный. Т.к. и длина кабельных систем обогрева одной и той же мощности у разных производителей тоже может быть разная.

– Чем лучше крепить нагревательный кабель к черновому полу?

Здесь все индивидуально. Кому как удобно. Лично я предпочитаю греющий крепить кабель на монтажную сетку нейлоновыми хомутами. И удобнее и дополнительная жесткость для стяжки создается. Однозначного ответа, что лучше – нет.

– Положили теплый пол в стяжку, а он еле-еле теплый. В чем проблема?

Скорее всего проблема банальная и самая распространенная – сделали неправильный “пирог” для теплого пола и теплый пол греет в обе стороны, как следствие – не хватает мощности греющего кабеля. Запомните – не важно в каком помещении Вы собираетесь положить теплый пол в стяжку в дом или квартиру – всегда необходимо прокладывать теплоизоляционный слой, который отрежет общую стяжку (плиту) от внутрикомнатной. Как правило прокладывают минимум 5 см. плиты пеноплекса или пенопласта.

---

“всегда необходимо прокладывать теплоизоляционный слой, который отрежет общую стяжку (плиту) от внутрикомнатной”

---

Еще одной из причин может быть неправильный расчет мощности кабельной секции. Если теплоизоляцию Вы уложили правильно, то мощность кабеля на 1 кв.м. должна быть от 120 до 150 Ватт на 1 кв.м. Зависит от региона проживания и теплоизоляции самого помещения.

Может быть конечно еще и неисправность кабеля или терморегулятора. Но такие случаи встречаются очень редко. В данном случае теплый пол не должен работать вообще.

– Можно ли греющий кабель для стяжки использовать непосредственно под плитку (в плиточный клей).

Обязательно читайте инструкцию к кабельной системе теплого пола. Не редко кабель идет универсальный – средней мощности, что означает – его можно укладывать и под плитку и в стяжку. Однако если кабель слишком мощный (имеется ввиду мощность на 1 погонный метра кабеля), то под плитку класть такой кабель лучше не стоит. Либо сделаете шаг укладки слишком маленький и кабель перегреет сам себя, либо получите эффект “зебры” – это когда чувствуются теплые и холодные полосы по направлению греющего кабеля.

– Что лучше одножильный или двужильный кабель для теплого пола в стяжке?

По качеству – кабели одинаковые. Двужильный кабель – тот же одножильный, просто в хвосте греющая жила имеет возвратный кабель. Чаще всего тоже греющий, либо просто токоведущий. По удобству укладки – двужильный конечно выигрывает. Не надо заранее планировать, где возвращать конец кабеля. Хвост можно оставить в любом месте.

– Какой материал лучше использовать для стяжки?

Самый распространенный это конечно обычная цементно-песочная стяжка на основе бетона, однако есть и более лучший материал, который будет сохранять тепло немного дольше чем обычная цеменетно-песочная стяжка – это термобетон. Рекламировать ничего не будем – ищите в интернете. Кстати в России найти такой материал бывает сложновато. Такими материалами пользуются наши Скандинавские друзья, а они то знаю толк в отоплении.

– Какое конечное покрытие можно использовать при использовании теплого пола в стяжке?

Практически любое – ламинат, линолеум, ковролин и т.д. Но важно помнить – не стоит препятствовать передаче тепла от стяжки в помещение. Т.е. не стоит использовать теплоизоляционные материалы после стяжки (пробку, разнообразные подложки и деревянный материал). Для ламината можно постелить самую тонкую подложку, хотя есть ламинат, которому подложку вообще можно не использовать: кварц-виниловый ламинат. Линолеум стоит выбирать тоже без всяких дополнительных теплоизоляционных подложек. Ну, я дума, суть уловили)

– Что, все-таки, лучше положить – теплый пол под плитку или под стяжку?

Вопрос с подковыркой) Все зависит от использование объекта, где Вы прокладываете систему теплый пол. Возможно несколько вариантов:

1. Если это частный дом, где Вы будете жить и собираете отапливаться только теплым полом. В этом случае определенно кабель стоит закладывать в стяжку (с соблюдением всех правил укладки). В таком случае потребление электричества будет минимальным, а комфорт обеспечен.

2. Если частный дом, куда Вы планируете приезжать на отдых или жилье не регулярно. По простому дача. В данном случае лучше заложить теплый пол непосредственно под плитку или ламинат (смотря какое покрытие будет использоваться). Если Вы заложите кабель в стяжку – будьте готовы, что после Вашего приезда, с момента, когда Вы включите подогрев пола и до комфортной температуры пройдет не менее 15 -20 часов. Связано это с тем, что кабелю необходимо будет с нуля прогреть достаточно большой слой стяжки+конечного покрытия. На это потребуется время. Если кабель или мат у Вас располагается под плиткой или ламинатом – потребуется 30 -60 минут. Потребление будет, конечно, немного выше, чем у теплого пола в стяжке, однако и времени для прогрева необходимо намного меньше. В итоге -теплый пол под плиткой выигрывает по потреблению электроэнергии.

3. В квартиру. Здесь однозначного ответа нет. Из двух примеров вышеуказанных можно решить что подойдет для Вас.

– Что дешевле: отапливаться теплым полом или центральным водоснабжением?

Смотря конечно какие тарифы у Вас в регионе. У Нас в Мурманске – дешевле и намного комфортнее теплым полом 100%. Жаль только от центрального водоснабжения не отказаться… по закону.

Это самые распространенные вопросы про теплый пол в стяжку, но единственные.

В следующей статье продолжим отвечать. Если у Вас есть дополнительные вопросы – обращайтесь.

Купить нагревательный кабель в стяжку (теплый пол в стяжку) для квартиры и дома по самой низкой цене в Мурманске Вы всегда можете в компании КИТMIX Мурманск по адресу г. Мурманск, пр-д Флотский д.3 (вход со стороны ул. Октябрьская): kitmix.ru или по телефону 78-52-53

Стяжки и полы с подогревом

Причины выхода из строя систем напольного отопления

В большинстве случаев отказы связаны с одним из следующих факторов:

• Отсутствие учета планировки пола на ранней стадии.
• Отсутствие учета отделки пола на ранней стадии.
• Неправильный монтаж системы UFH или стяжки.
• Недостаточное время высыхания стяжки.
• Неправильная смесь для стяжки.
• Чрезмерная влажность стяжки.
• Движение в конструкции пола.
• Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и монтаж системы UFH

Схема контуров отопления UF

Схема контуров теплого пола должна учитывать монтаж, предусматривающий проникновение в пол. Проект теплого пола должен быть обеспечен на первом этапе монтажа.

Максимальная температура поверхности пола

BS EN1264-2[1] ограничивает максимальную температуру поверхности пола до 29°C или 27°C, если предполагается покрытие пола плиткой.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27°C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27°C на нижней стороне напольного покрытия (линия клея). Примечание. Разработчики UFH могут называть это температурой «интерфейса».

Первичный трубопровод

Трубопровод, подающий горячую воду от основного источника тепла к емкостному водонагревателю (ГВС), радиаторам и коллекторам системы теплого пола, является первичным трубопроводом. В соответствии со строительными нормами требуется, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой будет изоляция всех основных трубопроводов. Потери тепла из коллекторов напольного отопления также могут способствовать неэффективности системы. Методы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Коллекторы в сборе

Коллекторы в сборе обычно состоят из нескольких портов, каждый из которых подключен к одному контуру напольного отопления. Температурный контроль может быть обеспечен для каждой отдельной комнаты, поскольку каждая комната обычно обслуживается собственным портом на коллекторе. Очень важно, чтобы коллекторы могли быть введены в эксплуатацию для установки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться в центре дома, чтобы облегчить прокладку контуров трубопроводов и обеспечить легкий доступ.

Маркировка

Надлежащая маркировка должна обеспечивать эффективную проверку, ввод в эксплуатацию, техническое обслуживание и ремонт системы напольного отопления.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды. Там, где необходимы изгибы под углом 90°, следует использовать металлический каркас.

Предотвращение утечек

Для облегчения обслуживания и ремонта все соединения между коллектором и петлями трубопровода должны располагаться выше уровня стяжки. Швы никогда не должны быть заглублены в стяжку.

Надежное крепление

Чтобы любые изгибы в петлях трубопровода не были слишком острыми, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно закреплены на стене.

Установка напольного отопления

Контуры напольного отопления не должны устанавливаться до тех пор, пока не будут установлены все наружные двери и окна, а помещение не будет водонепроницаемым, гарантируя, что установка защищена от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

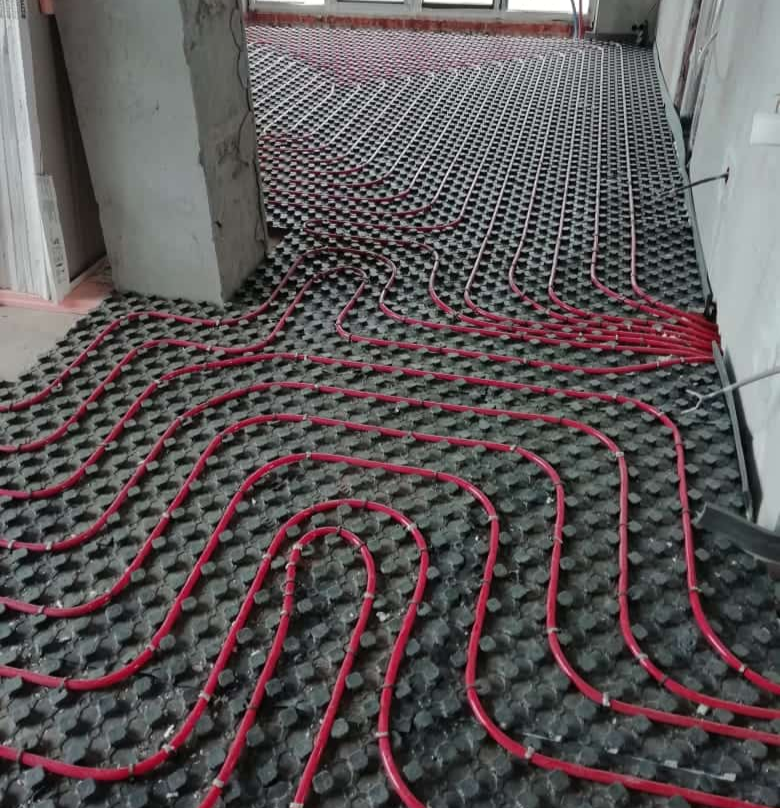

Расположение контуров трубопровода

Стандарт BS EN 1264 содержит рекомендации по проектированию и размерам системы. Расстояние между трубопроводами должно быть равномерным, но местами может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла. Для предотвращения потерь тепла от пола к стенам необходимо утепление краев пола.

Компоновка

Наиболее подходящая компоновка для конкретного приложения должна быть подтверждена производителем системы. В зависимости от способа крепления и формы помещения петли трубопроводов теплого пола можно укладывать по нескольким схемам.

Петли трубопровода не должны доходить до края пола и под плинтусы.

Изоляция пола

Чтобы свести к минимуму потери тепла вниз от системы напольного отопления, полы должны быть изолированы.

Первые этажи

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с действующими региональными строительными нормами с учетом конкретной формы и размера пола.

Межэтажные перекрытия

Хотя Строительные нормы и правила обычно не требуют изоляции межэтажных перекрытий в домах для предотвращения потерь тепла, в случае установки полов с подогревом необходимо предусмотреть изоляцию для направления теплового потока вверх.

Отделка пола над полом с подогревом

Чтобы обеспечить достаточную теплоотдачу, система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

• Отделка камнем и керамической плиткой подвержена риску образования трещин из-за высыхания стяжки или расширения и сжатия труб напольного отопления. Чтобы противостоять этому, можно использовать соответствующую развязывающую мембрану.
• Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании в системах напольного отопления, поэтому следует соблюдать осторожность при указании ширины и толщины доски.
• Доски из инженерной древесины расширяются и сжимаются меньше, чем доски из цельной древесины, что означает, что они менее подвержены повреждениям.
• Следует избегать использования войлочных или полиуретановых прокладок под коврами.
• Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола уложены, установка должна быть испытана под давлением. Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], оно должно быть в два раза больше рабочего давления. Хотя стандарт BS EN 1264-4[4] требует проведения испытаний при минимальном давлении 6 бар, поставщики систем напольного отопления обычно рекомендуют проводить испытания при удвоенном давлении в течение 24 часов. Перед установкой стяжки необходимо провести опрессовку, чтобы можно было провести ремонтные работы, не вызывая нарушений.

Проектирование и установка стяжки

Тип стяжки

Стяжки, как правило, представляют собой либо полусухую формулу, которая наносится вручную, а затем затирается шпателем, либо жидкая, свободнотекущая смесь, которая перекачивается в заданное положение и в заданное глубина.

В том числе:

• Модифицированный полусухой цемент
• Модифицированный самовыравнивающийся цементный раствор
• Модифицированный самовыравнивающийся бесцементный материал
• Ангидрит
• Ношение гранолита

Соотношение воды, добавляемой к порошку самонивелирующейся стяжки, имеет решающее значение, так как слишком большое количество воды приведет к образованию трещин.

Самонивелирующиеся стяжки при правильном нанесении высыхают/затвердевают быстрее, чем традиционные стяжки.

Большинство стяжек применяются в виде плавающих стяжек, так как это наиболее удобно для укладки поверх полов с подогревом и изоляционных материалов. Стяжка укладывается поверх разделительной мембраны, которая будет укладываться поверх слоя теплого пола. Этот метод требует минимального покрытия 75 мм, иначе произойдет растрескивание.

Ключевые шаги для предотвращения проблем со стяжкой пола

• Основание должно быть ровным, без углублений или выступов, чтобы толщина стяжки оставалась одинаковой
• Изоляция должна быть плотно состыкована и выровнена
• Стяжки должны быть правильно замешаны
• По полу нельзя ходить во время высыхания
• Нельзя строить в холодные периоды (ниже 5°C)
• Подвижные соединения потребуются
• Деформационные швы также требуются, если размеры пролета превышают 40 м2
• Стяжка должна быть готова принять любую напольную плитку
• Время высыхания:
  • Для цементных выравнивающих стяжек следует отводить один день на каждый миллиметр толщины первых 50 мм, а затем увеличивать время на каждый миллиметр сверх этой толщины (BS 8204)
  • Полимерные модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя
    • Допустимое время высыхания должно быть рассчитано для предполагаемой глубины стяжки с учетом существующих условий окружающей среды, например, Температура и влажность
    • Время высыхания модифицированных полимером стяжек потенциально может отличаться от времени высыхания цементных стяжек
    • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем подогрева пола), должны соблюдать требования к установке, не отклоняться и не менять материалы
    • По стяжке нельзя ходить до полного отверждения
    • Поверхностная отделка, нанесенная на стяжку слишком рано, не выдержит

Примечание. Влажность выравнивающих стяжек, на которые должны укладываться определенные полы, и методы измерения влажности приведены в BS 5325, BS 8201, BS 8203 и BS 8425. уровень

Испытания системы UFH и ввод в эксплуатацию

Испытание на влагостойкость стяжки там, где предлагается напольная плитка

Подготовка стяжки под финишную отделку

Нанесение клея методом двойного склеивания

Полный контакт плитки и клея

Соблюдение производственного процесса при укладке напольного покрытия

Информация о конечном пользователе

Обеспечение деформационных швов в стяжке пола или плитке

Необходимо предусмотреть деформационные швы:

• Поперек дверных порогов
• Если размеры пролета превышают 40 м2 с максимальной шириной 8 м с любой стороны
• Там, где существуют швы в конструкции основания пола или происходит изменение пролета, например. балочные и блочные перекрытия
• Между независимо контролируемыми зонами нагрева
• Между обогреваемыми и неотапливаемыми участками стяжки
• Дополнительные стыки следует предусмотреть в зонах с высоким тепловым усилением, например. большие зимние сады или стеклянные атриумы

Строительство деформационных швов

• Стыки залива должны быть сформированы с использованием, по возможности, жестких формирователей швов, которые могут быть размещены на этапе подготовки и останутся на месте во время эксплуатации. В идеале шпатель должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход по высоте между пролетами
• Все швы в стяжке должны проникать в любое последующее приклеиваемое напольное покрытие
• Места соединения должны быть определены до установки стяжки, и должны быть проведены всесторонние консультации между всеми сторонами, включая главного подрядчика, монтажника напольного отопления, монтажника готового пола и монтажника стяжки, чтобы определить соответствующие места
• Деформационные швы должны проходить через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
• Шов должен быть заполнен подходящим гибким наполнителем, а для закрытия шва должна быть наложена запатентованная защитная лента. Затирку использовать нельзя
• Они не должны перекрываться каким-либо эластичным, текстильным или другим прилипающим напольным покрытием
• Крышки деформационных швов могут быть заподлицо, смонтированы на поверхности или залиты раствором и металлом, металлом с резиновой вставкой или ПВХ

Труба теплого пола, проходящая через компенсатор

Типовая крышка компенсатора

Предоставление компенсационного шва по периметру кромочной полосы

При включении подогрева пола:

• Стяжки должны быть изолированы по всем краям, опорам и колоннам, чтобы обеспечить возможность перемещения из-за тепловых нагрузок
• Для определения минимальной толщины краевой полосы, необходимой для расширения, необходимо следовать указаниям производителей как для стяжки пола, так и для плитки. Обычно это будет между 6-15 мм
• Стык можно скрыть плинтусом
• Эти швы должны быть оставлены пустыми или заполнены сжимаемым материалом
• Никогда не наносите раствор на деформационные швы

Теплый пол (UFH) Испытания и ввод в эксплуатацию

• Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени, прежде чем можно будет наносить какую-либо отделку пола. Примечание. Если отделка пола уложена до включения и ввода в эксплуатацию UFH, любая остаточная влага в полу попадает на поверхность стяжки и потенциально может вызвать отслоение отделки пола
• Опрессовка системы не является вводом системы в эксплуатацию. Источник тепла должен быть на месте и работать, чтобы обеспечить правильную температуру
• Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя уполномоченными монтажниками. Требуется акт ввода в эксплуатацию

Испытание на влагостойкость стяжки там, где предполагается укладка напольной плитки

• Испытание на влагостойкость следует проводить после ввода в эксплуатацию системы UFH, но до укладки любой плитки
• Испытание на влажность проводится с использованием подходящего утвержденного метода, такого как гигрометр для пола или карбидная бомба. Из-за потенциальной неточности использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
.
• Основание считается достаточно сухим, когда относительная влажность, измеренная гигрометром/датчиком для пола, установленным на поверхности, составляет 75 % относительной влажности или менее. Для использования напольного гигрометра необходимо сделать ссылку на испытания на влажность в BS5325, BS8203, BS8425 и BS8201
• Нагрев системы UFH должен быть отключен за 96 часов до проведения любого теста гигрометра
• Гигрометр должен оставаться на месте до тех пор, пока не будет установлено полное равновесие. Обычно считается, что это 72 часа, но может быть больше для толстых профилей и значительно дольше для бетона с принудительной затиркой
.

Подготовка стяжки к финишной отделке

• Верхнюю поверхность стяжки, возможно, потребуется зачистить, отшлифовать или зашпаклевать перед нанесением грунтовки и клея для напольной плитки
• Шлифовка, шпаклевка и т. д. поверхности стяжки обеспечивает проникновение грунтовки. Он также обеспечивает «ключ» для приклеивания клея к
.
• Поверхность должна быть очищена от грязи и мусора перед нанесением грунтовки
• Запрещается наносить какие-либо грунтовки и клеи, пока стяжка полностью не затвердеет и не высохнет. Время высыхания зависит от типа стяжки
• Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размеру, плоскими без впадин и подъемов, прочными, чистыми и свободными от цементного молока, краски, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного приклеивания

Крепление плитки должно выполняться в соответствии с нормами и правилами BS 5385 и BS 8000 для укладки настенной и напольной плитки.

• Необходимо соблюдать требования производителя плитки по креплению. грамм. Плитка из травертина может потребовать двойного склеивания. Этот метод крепления может также потребоваться для плитки большого размера
• Может потребоваться двойное склеивание (нанесение клея на нижнюю сторону плитки, а также на основание)
• Клей должен использоваться в соответствии с рекомендациями производителя
• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление
• При укладке плитки следует избегать больших пустот
• Полы нельзя открывать для движения, пока клей не затвердеет

Полный контакт плитки и клея

• Клей должен быть сжат плиткой, чтобы обеспечить полное сцепление и прочное основание без образования пустот
• Тонкослойный метод с клеем и зубчатым шпателем: убедитесь, что между клеем и основанием плитки есть полный контакт

Соблюдение процесса производителя при укладке напольного покрытия

Необходимо соблюдать все соответствующие рекомендации производителя, которые определяют сроки соблюдения, т. е.:

• /или клей
• Ввод в эксплуатацию теплых полов перед началом укладки плитки
• Охлаждение системы UFH в течение не менее 48 часов перед началом облицовки
• Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
• Обеспечение расчета и соблюдения времени от завершения стяжки до начала укладки плитки в соответствии с
• Убедитесь, что клей для плитки схватился, прежде чем по плитке можно будет ходить (обычно 12–24 часа в зависимости от условий окружающей среды)
• Убедитесь, что система UFH не включена в течение как минимум 48 часов после завершения укладки

Передача системы UFH

Строительные нормы и правила требуют предоставления информации жителям, чтобы они могли эффективно использовать системы, установленные в их домах. Сюда должны входить:

• Руководства производителей продукции
• Зоны отопления: должны быть включены четкие чертежи плана этажа, показывающие, как имущество разделено на контрольные зоны
• Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
• Характеристики системы: Жителям важно понимать ключевые отличия между системами UFH и более традиционными системами отопления. Хотя пол может быть не теплым, система может работать в оптимальном режиме. Там, где система UFH встроена в стяжку, всегда будет временная задержка между включением системы UFH и повышением комнатной температуры. Важно сообщить о последствиях этого жителям





Техническое руководство, Инжиниринг

10 ошибок, допущенных при монтаже системы теплого пола

Слишком высокая или слишком низкая температура в помещении, протечки, треснувшая плитка – это лишь некоторые возможные последствия разного рода ошибок, допущенных при планировании или монтаже системы теплого пола. Неисправность теплого пола, как правило, является результатом небрежной установки или принятия неправильных решений. Сегодня мы рассмотрим 10 распространенных ошибок при монтаже системы теплого пола.

1. Отсутствие соответствующей документации

Отсутствие надлежащего проекта при установке любой системы отопления может иметь катастрофические последствия. В случае напольного отопления расположение и форма труб отопления должны соответствовать параметрам подачи воды в систему отопления, толщине стяжки, типу напольного покрытия и потребности в тепле. Отсутствие достоверной документации ведет не только к удорожанию обслуживания, но и к проблемам в случае выхода из строя системы отопления. Важно задокументировать фактическое расположение труб отопления на плане помещения, особенно в зоне между комнатами, под окнами и у стен. Зная фактические размеры петель, мы можем избежать их случайного повреждения при установке порогов или других элементов, требующих сверления отверстий в полу.

2. Неправильный порядок монтажных работ

Систему теплого пола необходимо устанавливать в правильном порядке. Начинать его следует после прокладки других систем, иначе могут быть повреждены трубы отопления и другие элементы системы отопления. Коллекторные шкафы и коллекторы должны быть установлены до укладки труб. Распределительную коробку теплого пола следует устанавливать как можно ближе к системе теплого пола, а не в удаленной котельной. Стоит помнить, что невозможно установить всю систему теплых полов, когда дом находится на стадии открытой оболочки без окон и дверей. Эти элементы необходимы для предотвращения сквозняков при схватывании стяжки. Благодаря этому мы можем предотвратить чрезмерное высыхание поверхности стяжки.

3. Неправильно подготовленный грунт

Некоторые проблемы могут возникнуть и из-за некачественно выполненных строительных работ. Перед монтажом системы теплого пола необходимо правильно подготовить пол. Какие самые распространенные ошибки приводят к неприятным последствиям? Ниже перечислены три наиболее серьезных из них, касающихся подготовки пола.

На неровные поверхности нельзя укладывать дополнительные слои системы напольного отопления, такие как теплоизоляция, трубы отопления и бетонная стяжка. Небрежная подготовка основания, пропуск этапа выравнивания и очистки означает, что теплоизоляционные плиты будут плохо сцепляться и не будут обеспечивать устойчивую опору для стяжки, что может привести к растрескиванию. В местах, где стяжка трескается, есть риск повреждения труб отопления. Кроме того, неровный грунт требует разной толщины стяжки на полу. Именно поэтому так важно выровнять поверхность перед укладкой утеплителя.

4. Неправильное соединение труб в петлях

Трубы отопления образуют так называемый отопительный контур, длина которого не должна превышать 100 м в зависимости от диаметра используемых труб. Поэтому при монтажных работах следите за тем, чтобы установщик не делал более длинных отопительных петель. Также стоит помнить, что каждая петля должна состоять из одного непрерывного отрезка трубы. Соединения допускаются при повреждении насоса и с использованием специальных ремонтных муфт, которые можно забетонировать. Во избежание проблем поэтому необходимо выбирать трубы таким образом, чтобы избежать соединений в местах, которые будут покрыты стяжкой. Такие соединения являются наиболее уязвимыми местами, так как там легко скапливается грязь, что приводит к дефектам. Несоблюдение инструкций приведет к увеличению гидравлического сопротивления, что приведет к недостаточному прогреву определенных участков пола.

5. Неправильное крепление труб отопления к полу

Трубы отопления, по которым будет проходить вода, должны быть прочно прикреплены к земле. Сначала на слой полистирола следует уложить специальную трубопозиционирующую пленку с анкерной сеткой. Далее трубы крепятся к пленке с помощью зажимов, входящих в комплект системы теплого пола. Если трубы не закреплены должным образом, они могут отсоединиться от земли во время заливки стяжки на грунт. Кроме того, если в систему входят медные компоненты, трубы нельзя укладывать непосредственно на бетон, так как они могут подвергнуться коррозии. Медные трубы должны быть защищены дополнительным слоем пластика. Альтернативой является использование труб из различных материалов, таких как пластиковые или многослойные трубы. Стоит выбирать качественные изделия, исключающие риск повреждения.

6. Отсутствие надлежащих компенсаторов

Пол, в который заложены трубы отопления, требует наличия надлежащих компенсаторов. Поверхность нагрева расширяется за счет тепла от труб, поэтому необходимо делать компенсаторы. Если помещение большое или имеет необычную форму, необходимо запланировать дополнительные компенсационные швы в стяжке. Отсутствие таких зазоров или выполнение их только в напольном покрытии, а не через стяжку, может привести к появлению царапин и трещин. Важно расположить трубы отопления таким образом, чтобы компенсаторы не пересекали их.

7. Небрежно нанесенная стяжка

Одним из последних этапов монтажа системы теплого пола является укладка труб отопления в стяжку. На этом этапе рекомендуется контролировать работу людей, заливающих бетон, чтобы не повредить трубы отопления и не закрыть зазоры или компенсационные швы. Укладывать напольное покрытие можно только после того, как стяжка как следует высохнет и достигнет оптимальных параметров. Для того, чтобы бетон хорошо схватился, необходимо предотвратить чрезмерное высыхание поверхности. Примерно через 21 день нужно предварительно прогреть стяжку, чтобы удалить оставшуюся влагу.

8. Выбор неподходящего напольного покрытия

К сожалению, не каждый материал подходит для покрытия пола, если мы решили установить систему теплого пола. Поэтому вопрос о том, какой материал будет лучшим, является одним из ключевых, когда речь идет об устройстве водяных теплых полов. Тип напольного покрытия определяет эффективность обогрева. Например, переход с керамической плитки на напольные панели снизит эффективность обогрева в два раза, что, в свою очередь, приведет к проблемам с поддержанием заданной температуры при низкой температуре наружного воздуха. Распространенным решением в этом случае является повышение температуры подачи, что не является хорошим решением, поскольку может повредить систему отопления, а также само напольное покрытие. Типы материалов, используемых при монтаже системы теплого пола, показаны на рисунке ниже.

9. Отсутствие испытания давлением или его неправильное проведение

Перед укладкой стяжки необходимо заполнить систему водой, чтобы проверить, не упало ли чрезмерно давление в системе через несколько часов или даже суток. На этом этапе легче обнаружить и устранить протечки, чем после заливки труб бетоном. Опрессовку следует проводить, когда все отопительные контуры заполнены водой. Иногда монтажники вообще отказываются от этого занятия или заливают трубы воздухом вместо воды. Неправильное проведение опрессовки может иметь серьезные последствия. Перед укладкой стяжки необходимо убедиться в отсутствии протечек. В случае необнаруженной утечки система может быть серьезно повреждена, а ремонт будет сложным и дорогостоящим.

10. Отсутствие регуляторов теплого пола

При установке системы теплого пола ошибочно ограничиваться простейшими решениями и отказываться от использования регуляторов для управления теплым полом. Пренебрежение регулировкой теплого пола приводит к значительным потерям энергии, что является следствием высокой тепловой инерции системы. Наши современные регуляторы теплого пола серий 5, 7 или 8 позволят вам воспользоваться преимуществами установки этого вида отопления в вашем доме, а также разумно управлять своим домашним бюджетом.
