Теплопроводность теплоизоляции и ППУ
Что такое теплопроводность теплоизоляционных материалов и какую роль эта характеристика играет при выборе теплоизоляции?
Теплопроводность теплоизоляционных материалов – главная характеристика утеплителя
На рынке строительных материалов выбор утеплителя впечатляет своим разнообразием не только обывателей, но и профессионалов. Всю продукцию визуально можно разделить на два основных типа: рулоны и плиты. Однако простота монтажа – не главный критерий при выборе продукции. Основным параметром является теплопроводность теплоизоляционных материалов, демонстрирующая их способность пропускать тепло. Чем ниже этот показатель, тем лучше термическое сопротивление конструкции. Численным выражением теплопроводности теплоизоляционных материалов является коэффициент, определяющий количество тепла, способное пройти за один час образец утеплителя площадью 1 кв.м. и толщиной в 1 м. Условием проведения эксперимента для его определения является разность температур между поверхностями теплоизоляции в 1ºС.
В технической и справочной документации этот коэффициент получил буквенное обозначение λ и имеет размерность в Вт/(м•°С). Чем ниже коэффициент λ, тем меньше утеплителя понадобиться по толщине для достижения определенных теплотехнических характеристик, рассчитанных проектировщиками для данного климатического района.
На фото наглядно видно, что толщина панелей для внешних стен с наполнителем из полиуретана составляет 10 – 15 см. Благодаря низкой теплопроводности материала этого достаточно для комфортного проживания.

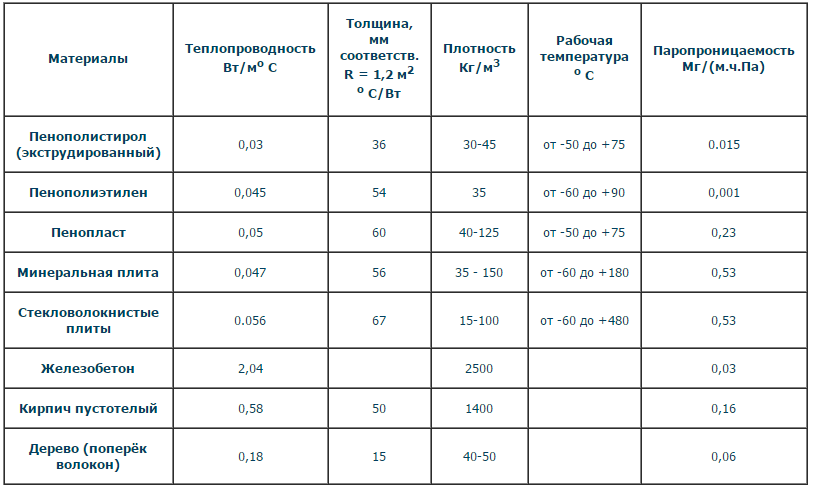

Сравнение теплопроводности теплоизоляционных материалов
Определить, как утеплитель станет надежным барьером на пути тепла, которое стремиться покинуть помещение, можно с помощью анализа коэффициентов теплопроводности. Для большей наглядности производить сравнение можно на фоне теплотехнических характеристик основных общестроительных материалов. Соотношение между толщиной материала, обеспечивающей нормативные показатели теплозащиты, к коэффициенту теплопроводности называется сопротивлением теплопередачи и обозначается R.
Для каждого региона он имеет свою величину, так для Москвы R=3,16. Используя этот коэффициент, можно рассчитать оптимальную толщину строительного материала и утеплителя, необходимую для соответствия нормам по теплозащиты.
| Материал | Теплопроводность λБ Вт/мºС | Толщина, см |
| Железобетон | 2.04 | 644 |
| Кирпич керамический | 0.81 | 255 |
| Кирпич керамический пустотный | 0.52 | 164 |
| Ячеистый бетон плотность 1000 кг/куб.м | 0.3 | 94 |
| Сосна, Ель | 0.18 | 56 |
| Газобетон плотностью 400 кг/куб.м | 0. 10 | 38 |
| Пенополистирол плотностью 40 кг/куб.м. | 0.05 | 15.8 |
| Пенополиэтилен плотностью 30 кг/куб.м. | 0.5 | 15.8 |
| Утеплитель из базальтового волокна плотностью 45 кг/куб.м. | 0.045 | 14.2 |
| Минераловатный утеплитель из стекловолокна | 0.041 | 12.9 |
| Пенополипропилен | 0.04 | 12.6 |
| Пенополиуретан плотностью 60 кг/куб.м | 0.032 | 10.1 |
| Экструдированный пенополистирол | 0.029 | 9.1 |
| Пенополиуретан плотностью 25 кг/куб.м. | 0.018 | 5.7 |
Из таблицы наглядно видно, что плита из пенополиуретана толщиной всего 6 см, плотностью 25 кг/куб.
м может заменить собой полтора метра стены из керамического пустотелого кирпича.
На схеме наглядно изображено различие между толщиной строительных и теплоизоляционных материалов, широко используемых при возведении жилых и промышленных зданий. Что выбрать – 25 мм пенополиуретана или 650 мм кирпичной кладки – вопрос риторический.
Преимущество теплоизоляционных материалов с низкой теплопроводностью
Использование теплоизоляционных материалов с низкой теплопроводностью имеет массу преимуществ. Одно из основных – требуется небольшой объем материала. Если для утепления большинства объектов достаточно плит из пенополиуретана толщиной 40-60 мм, то в случае с пенополистиролом или минераловатным утеплителем потребуется материал, толщиной в 1,5-2,5 раза больше. Это чревато необходимостью использовать более мощные системы направляющих для навесных фасадных материалов, более длинные гибкие связи и кронштейны в процессе облицовки кирпичом. Все это увеличивает стоимость работ.
Кроме того, пенополистирол менее долговечный материал, в течение 7-10 лет происходит его деградация и усыхание, что негативно сказывается на теплопроводности.
На фото видно, как происходит облицовка плитами толщиной в 10 см. С учетом зазора лицевая отделка будет отдалена от несущей конструкции на 13-17 см, что потребует длинных гибких связей. В случае с пенополиуретаном было бы достаточно плит 40 – 60 мм, что снизило бы расходы на анкерные системы.
Заменив материал с высоким коэффициентом теплопроводности на теплоизоляцию с низкой теплопроводностью можно при одинаковой толщине добиться более высоких теплотехнических характеристик для внешних конструкций. Как результат – снижение затрат на отопление. Положительно скажется использование утеплителя с небольшим λ и на транспортных расходах, так как для доставки на объект потребуется меньшее количество рейсов грузовых автомобилей.
Коэффициенты теплопроводности изоляции
Таблица 62. Теплоизоляционные материалы
N п. | Теплоизоляционный материал | Коэффициент теплопроводности [a] |
|---|---|---|
1 | Асбестовый матрац, заполненный совелитом | 0,087+0,00012* tт |
2 | Асбестовый матрац, заполненный стекловолокном | 0,058+0,00023* tт |
3 | Асботкань в несколько слоев | 0,13+0,00026* tт |
4 | Асбестовый шнур | 0,12+0,00031* tт |
5 | Асбестовый шнур (ШАОН) | 0,13+0,00026* tт |
6 | Асбопухшнур (ШАП) | 0,093+0,0002* tт |
7 | Асбовермикулитовые изделия марки 250 | 0,081+0,00023* tт |
8 | Асбовермикулитовые изделия марки 300 | 0,087+0,00023* tт |
9 | Битумоперлит | 0,12+0,00023* tт |
10 | Битумокерамзит | 0,13+0,00023* tт |
11 | Битумовермикулит | 0,13+0,00023* tт |
12 | Вулканитовые плиты марки 300 | 0,074+0,00015* tт |
13 | Диатомовые изделия марки 500 | 0,116+0,00023* tт |
14 | Диатомовые изделия марки 600 | 0,14+0,00023* tт |
15 | Известково-кремнеземистые изделия марки 200 | 0,069+0,00015* tт |
16 | Маты минераловатные прошивные марки 100 | 0,045+0,0002* tт |
17 | Маты минераловатные прошивные марки 125 | 0,049+0,0002* tт |
18 | Маты и плиты из минеральной ваты марки 75 | 0,043+0,00022* tт |
19 | Маты и полосы из непрерывного стекловолокна | 0,04+0,00026* tт |
20 | Маты и плиты стекловатные марки 50 | 0,042+0,00028* tт |
21 | Пенобетонные изделия | 0,11+0,0003* tт |
22 | Пенопласт ФРП-1 и резопен группы 100 | 0,043+0,00019* tт |
23 | Пенополимербетон | 0,07 |
24 | Пенополиуретан | 0,05 |
25 | Перлитоцементные изделия марки 300 | 0,076+0,000185* tт |
26 | Перлитоцементные изделия марки 350 | 0,081+0,000185* tт |
| 27 | Плиты минераловатные полужесткие марки 100 | 0,044+0,00021* tт |
28 | Плиты минераловатные полужесткие марки 125 | 0,047+0,000185* tт |
29 | Плиты и цилиндры минераловатные марки 250 | 0,056+0,000185* tт |
30 | Плиты стекловатные полужесткие марки 75 | 0,044+0,00023* tт |
31 | Полуцилиндры и цилиндры минераловатные марки 150 | 0,049+0,0002* tт |
32 | Полуцилиндры и цилиндры минераловатные марки 200 | 0,052+0,000185* tт |
33 | Совелитовые изделия марки 350 | 0,076+0,000185* tт |
34 | Совелитовые изделия марки 400 | 0,078+0,000185* tт |
35 | Скорлупы минераловатные оштукатуренные | 0,069+0,00019* tт |
36 | Фенольный поропласт ФЛ монолит | 0,05 |
37 | Шнур минераловатный марки 200 | 0,056+0,000185* tт |
38 | Шнур минераловатный марки 250 | 0,058+0,000185* tт |
39 | Шнур минераловатный марки 300 | 0,061+0,000185* tт |
[a] tт– средняя температура теплоизоляционного слоя, °С , где t- температура теплоносителя | ||
п.Таблица 63.
Значения поправок к коэффициентам теплопроводности теплоизоляционных материалов в
зависимости от технического состояния.
N п.п. | Техническое состояние теплоизоляционной конструкции, условия эксплуатации | |
|---|---|---|
0 | Новая изоляция | 1,0 |
1 | Незначительное разрушение покровного и основного слоев изоляционной конструкции | 1,4 |
2 | Уплотнение изоляции сверху трубопровода и обвисание снизу | 1,7 |
3 | Частичное разрушение теплоизоляционной конструкции, уплотнение основного слоя изоляции на 30-50% | 1,9 |
4 | Уплотнение основного слоя изоляции на 70% | 3,5 |
5 | Периодическое затопление канала грунтовыми водами или смежными коммуникациями | 4,0 |
6 | Незначительное увлажнение изоляции 10-15% | 1,5 |
7 | Увлажнение изоляции 20-30% | 2,25 |
8 | Сильное увлажнение изоляции 40-60% | 3,75 |
Таблица 64.
Коэффициент теплопроводности грунтов в зависимости от степени увлажнения
N п.п. | Вид грунта | Коэффициент теплопроводности грунтов Вт/(м*°С) | ||
|---|---|---|---|---|
сухого | влажного | водонасыщенного | ||
1 | Песок, супесь | 1,10 | 1,92 | 2,44 |
2 | Глина, суглинок | 1,74 | 2,56 | 2,67 |
3 | Гравий, щебень | 2,03 | 2,73 | 3,37 |
Теплопроводность теплоизоляторов
В этом выпуске мы представляем обзор ряда материалов, которые часто используются в качестве теплоизоляторов.
Мир был бы намного проще для инженеров-теплотехников, если бы только создатель предоставил нам выбор материалов, показывающих тот же диапазон значений теплопроводности, что и для электропроводности. Увы, это не так. Таким образом, ни один из материалов, с которыми нам приходится жить, не может быть действительно квалифицирован термином «изолятор». Самая важная причина, по которой экспериментальная проверка кодов CFD (Computational Fluid Dynamics) является катастрофой (за исключением высоких скоростей), заключается в том, что всегда играет роль сопряженная теплопередача через опору. Рассмотрим, например, компонент на подложке в условиях естественной конвекции. Даже самый лучший изолятор не может предотвратить потери в 10% и более. Следовательно, адиабатические поверхности, так любимые численными аналитиками, не могут быть реализованы на практике.
В прилагаемой таблице также указана плотность, поскольку многие изоляторы частично состоят из воздуха. Следовательно, плотность сильно коррелирует с теплопроводностью.
Опять же, все значения в таблице определены при комнатной температуре. Из-за присутствия воздуха температурная зависимость имеет более сложный характер, чем для пластмасс и каучуков, у которых теплопроводность увеличивается на несколько процентов в диапазоне 0-100 o С. Теплопроводность воздуха увеличивается примерно на 30% в этот диапазон. Однако основной тепловой путь обычно по-прежнему покрыт пластиком; следовательно, преобладает температурная зависимость пластика. Обратите внимание на то, что некоторые материалы показывают значение ниже, чем у воздуха. Это может быть реализовано только в том случае, если размер пор, заполненных воздухом, меньше длины свободного пробега молекул воздуха.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Полезный инструмент для получения информации такого типа можно найти в Интернете по адресу www.
tak2000.com/data2.htm#thermo
Тепловые свойства изоляционных материалов
Перейти к содержаниюПредыдущий Следующий
Если у вас есть разница в температуре между двумя сторонами объекта, тепло передается с одной стороны на другую. Чтобы значительно уменьшить количество теплопередачи , нужен материал с очень низкой теплопроводностью, то есть изоляция. По механике теплопередачи различают два типа изоляции:
- Неотражающая изоляция снижает теплопроводность. Захваченные пузырьки воздуха затрудняют прохождение тепла.
- Отражающая изоляция снижает теплопередачу излучением. Очень светлые и малоэмиссионные поверхности отражают тепло.
Когда вы составляете отчет об энергопотреблении в соответствии с путями соответствия DTS, методами проверки или их комбинацией, вам необходимо знать, какой тип изоляции вы должны искать и сколько изоляции вам нужно для достижения определенного значения R.
Есть семь основных типов изоляции , которые необходимо выбрать в соответствии с вашими потребностями. Здесь мы попытаемся обобщить его.
| Тип | Изоляционный материал | Применение | Примечание | |
|---|---|---|---|---|
| Баты и рулоны | Стекловолокно Минеральная вата | Между каркасными стенами Между балками перекрытия Между потолочными балками Между прогонами/стропилами крыши Под металлической обшивкой крыши. | Доступен, недорог и прост в установке. Эта изоляция связана с тепловым мостом. Изоляционные плиты имеют относительно низкое значение R на единицу толщины. Выпускается в определенных размерах, поэтому для подгонки может потребоваться сжатие, что снижает R-значение.  Диапазоны от R0,6 до R2,7 для несущих стен , R1,0 до R4,0 в качестве кровельных покрытий и от R1,5 до R7,0 для потолков или полов . | |
| Жесткая изоляция | Полистирол Полиуретан | Бетонные стены Полые каменные стены (внутри полости) Бетонные плиты на грунте Бетонные крыши Подвесные бетонные полы/потолки | Эта изоляция бывает разных размеров и толщины. Очень эффективен с точки зрения значения R на толщину. Связан с очень небольшим тепловым мостом или вообще без него. Водостойкий и паропроницаемый. Не используется для реконструкции и переоснащения существующих зданий. Относительно высокая стоимость. Некоторые продукты включают прикрепленную облицовку, такую как изолированные гипсокартонные листы Диапазоны от R1.0 до R4.  5 . Нечасто устанавливается между деревянными или металлическими рамами. | |
| Изолированный Бетон Форма (ICF) | Полистирол | Новая конструкция стены | Два слоя пенополистирольной плиты с воздушной или бетонной полостью. Может выдерживать большие нагрузки. Связан с очень небольшим тепловым мостом или вообще без него. Очень высокие значения R до R3,5. Очень эффективная шумоизоляция. Чувствителен к воде, так как стальная лента не является водонепроницаемой. Очень высокая стоимость. Одно из возможных решений для зданий класса 3, класса 9а и класса 9с в определенных климатических зонах Австралии. | |
| Автоклавный газобетон Бетон Блок | Бетонный блок наполнен пузырьками воздуха | Новая конструкция стены | Газобетонные блоки состоят из твердых материалов, таких как кварцевый песок и цемент, и до 80% воздуха. Экологически чистый и подходит для использования с рейтингом Green Star. или проекты SDA/SMP. Легкий и подходит для мест с высоким риском землетрясений. Простота транспортировки, простота установки и, следовательно, низкие трудозатраты. Огнеупорный с высокой прочностью на сжатие. Хрупкая природа и может треснуть при ударах или креплении толстыми винтами. Варьируется от R0,4 (плотность 100 мм) до R3,0 (легкость 300 мм). Если требуемое общее значение R велико, требуются толстые блоки. Не подходит для влажных регионов. | |
| Вдуваемая изоляция | Стекловолокно Целлюлоза Минеральная вата | Вдувается в новые или существующие полые стены Между новыми или существующими каркасными стенами Между новыми или существующими потолочными/половыми балками | Хорошие решения по энергоэффективности для существующих зданий или проектов перестройки/расширения. Заполняет пустоты в существующих двойных каменных стенах без разрушения. Может быть изготовлен из отходов и, следовательно, может быть экологически чистым. Лучшее решение для изоляции существующих труб и воздуховодов без разрушения. Диапазоны от R1.3 (полость 50 мм) до R2.6 (полость 100 мм) Очень чувствителен к плесени, если не защищен от внешних условий. | |
| Напыление пена изоляция | Полиуретан Полиизоцианурат | Между новыми или существующими каркасными стенами Между новыми или существующими потолочными/половыми балками | Выпускается в двух формах: с открытыми порами (менее плотные – наполненные воздухом) и с закрытыми порами (более плотные – наполненные газом). Лучшие решения по энергоэффективности для существующих зданий. Герметизирует все воздушные зазоры, щели и трещины в существующих зданиях.  Не требует пароизоляции (особенно для закрытоячеистого типа). Заполняет препятствия неправильной формы. Лучшее решение для изоляции существующих труб и воздуховодов без разрушения. Варьируется от R2,25 (90 мм с открытыми ячейками) до R3,75 (90 мм с закрытыми ячейками) Очень дорого стоит и требует специалиста, прошедшего обучение технике безопасности. | |
| Структурные Изолированные Панели (SIP) | Полистирол | Готовые помещения Дома из SIP | Слой утеплителя между плитами с ориентированной стружкой (OSB). Связано с отсутствием теплового моста. Лучшее решение для прохладных/холодных помещений с рейтингом Green Star. Самые высокие значения R. Диапазоны от R1.2 до R6.0 Высокая стоимость и не может использоваться для существующих/изменяющих работ.  Чувствителен к вредителям и насекомым. | |
| Светоотражатель Изоляция | Отражающие поверхности: Фольга Полиэтиленовые пузыри Полиэтиленовая пленка | Внешняя сторона стоек Нижняя сторона стропил/балок | В отличие от других типов изоляции, нельзя указать конкретное значение R. R-значение отражающей изоляции зависит от направления нагрева, коэффициента излучения и воздушного зазора. Низкая стоимость, но не такая эффективная, как другие виды изоляции. Подходит для заводов или складов. Для эффективной работы отражающей изоляции необходим воздушный зазор. Подходит для нисходящего теплового потока (крыши в климатических зонах 1-5). |
Тепловые свойства различных изоляционных материалов
Теплопроводность определяется как количество тепла (в ваттах), передаваемое через один квадратный метр (м2) изоляционного материала (или любого другого материала) заданной толщины (в метрах ) из-за разницы температур.
чем ниже теплопроводность материала, тем больше способность материала сопротивляться теплопередаче, и, следовательно, выше его тепловое сопротивление (значение R) .
| Материал | Тепловая проводимость (Вт/м.К) | Пар Проницаемый | |
|---|---|---|---|
| Целлюлозное волокно | 0,04 | Да | № |
| Стекловолокно | 0,057 (7 кг/м3) 0,044 (12 кг/м3) | Да | Да |
| Вспененный полиэтилен | 0,04 | № | № |
| Полиэстер | 0,063 (8 кг/м3) 0,045 ( 16 кг/м3) | № | Да |
| Пенополистирол (EPS) | 0,039 | № | № |
| Экструдированный полистирол (XPS) | 0,028 | № | № |
| Пенополиуретан | 0,028 | Да | № |
| Минеральная вата (вдуваемая) | 0,04 | Да | Да |
| Минеральная вата | 0,033 | Да | Да |
Теплопроводность вышеперечисленных материалов взята из руководства FirstRate-5 по звездному рейтингу, таблица 9.
Как рассчитать коэффициент R изоляции?
Чтобы рассчитать значение R изоляции, вам необходимо иметь два параметра: толщина и теплопроводность (см. выше).
Значение R изоляции можно рассчитать следующим образом:
Где R — значение R изоляции (м2.K/Вт), t представляет толщину изоляции (м) и k представляет теплопроводность ( Вт/м.К) и может быть получено из приведенной выше таблицы.
Например, 50 мм минеральной ваты с теплопроводностью 0,033 Вт/м·К дает R1,5 (R=0,05/0,033=1,5).
Обратите внимание, что теплопроводность изоляционного материала зависит от его плотности. Также незначительное влияние на его теплопроводность оказывает разница температур между двумя сторонами утеплителя; Поэтому разумно иметь паспорт производителя и искать правильные условия.
Минимальные требования к изоляции коммерческих зданий в Австралии
Австралийский совет по строительным нормам и правилам (ABCB) устанавливает минимальные общие значения R для различных частей зданий.
Эти минимальные значения Total R зависят от климатической зоны, типа здания и конструкции. В зависимости от класса здания эти значения можно получить из:
- NCC Том 1 : Класс 2 (общее пространство), Класс 3, Класс 5, Класс 6, Класс 7, Класс 8, Класс 9.
- NCC, том 2 : класс 1 и класс 10.
На основании NCC, том 1.0, раздел J, положений DTS и прошлого опыта консультантов по соблюдению энергопотребления, изоляция, необходимая для соответствия нормам, представлена ниже:
Крыша: как достичь R3.7?
Минимальное значение Total R крыши в климатической зоне 7 — это R3.7 . Следующие конструкции достигают R3,7 (включая эффект теплового моста) и более:
- Скатная металлическая крыша и плоский потолок с отделкой из гипсокартона толщиной 10 мм:
Объемная изоляция между деревянными балками из х/б бруса 90×45@900: R4,0 ( R3.0 с отражающей изоляцией)
Объемная изоляция между деревянными балками 90×45@600 c/c: R4.
5 (R3.5 с отражающей изоляцией)
Объемная изоляция между 140×35@900 c/c деревянные балки: R3.5 (R3.0 с отражающей изоляцией)
Объемная изоляция между деревянными балками 140×35@600 c/c: R4.0 (R3.0 с отражающей изоляцией)
- Скатная металлическая крыша и соборный потолок с отделкой из гипсокартона толщиной 10 мм:
Объемная изоляция между 140×35@600 деревянными стропилами: R4.0 (R3.5 с отражающей изоляцией)
Объемная изоляция между 140×35@ Деревянные стропила 450 c/c: R4.0 (R3.5 с отражающей изоляцией)
Объемная изоляция между 190×45@600 х/б стропила: R4.0 (R3.5 с отражающей изоляцией)
Объемная изоляция между 190×45@450 х/б стропилами: R4.0 (R3.5 с отражающей изоляцией) )
Объемная изоляция между металлическими стропилами 203x79x1,9@1200 c/c: R5.0 + отражающая изоляция + терморазрыв R0. 2
- Плоская металлическая крыша и плоский потолок с отделкой из гипсокартона толщиной 10 мм:
Объемная изоляция между деревянными стропилами 140×35@600: R4.0 (R3.5 с отражающей изоляцией)
Объемная изоляция между деревянными стропилами 140×35@450: R4.0 (R3.5 с отражающей изоляцией)
Объемная изоляция между деревянными стропилами 190×45@600: R4.0 (R3 .5 с отражающей изоляцией)
Объемная изоляция между 190×45@450 х/б деревянными стропилами: R4,0 (R3,5 с отражающей изоляцией)
Объемная изоляция между 203x79x1,9@1200 х/б металлическими стропилами: R5.0 + отражающая изоляция + терморазрыв R0.25
- Плоская бетонная крыша и плоский потолок с отделкой из гипсокартона толщиной 10 мм:
Жесткая изоляция, прикрепленная непосредственно к бетонной кровле толщиной 100 мм: R3,5
5 (R3.5 с отражающей изоляцией)
2 Стена: как получить R1.
4?Минимальное общее значение R стены в климатической зоне 2-8 для строительных классов 5-9b составляет R1.4 . Следующие конструкции достигают R1,4 (включая эффект теплового моста) и более:
- Внешние каркасные стены с металлической обшивкой и гипсокартоном толщиной 10 мм:
Объемная изоляция между 90×45@450 мм c/c деревянные стойки: R1.2
Объемная изоляция между 92×33,5×0,75@600 мм c/c металлическими каркасами: R1,5 + 0,2 терморазрыва
Объемная изоляция между 92×33,5× 0,75@600 мм c/c металлический каркас: R1,5 + отражающая изоляция (внутренняя) - Наружные каркасные стены с фиброцементным листом толщиной 9 мм и отделкой из гипсокартона толщиной 10 мм:
Объемная изоляция между 90×45@450 мм ц/б деревянными стойками: R1.2
Объемная изоляция между 92×33,5×0,75@600 мм ц/б металлическими каркасами : R1,5 + терморазрыв 0,2
Объемная изоляция между металлическими каркасами 92×33,5×0,75@600 мм из х/б: Двойная отражающая изоляция + терморазрыв R0,2 - Внешние кирпичные стены (110 м) и гипсокартон толщиной 10 мм:
Объемная изоляция между 90×45@450 мм ц/б деревянными стойками: R1. 0
Объемная изоляция между 92×33,5×0,75@600 мм ц/б металлическими каркасами: Терморазрыв R1,5 + 0,2
- Наружные кирпичные пустотелые стены (2×110 мм):
Полость >25 мм: R1.0 Жесткая плита с закрытыми порами
Полость >40 мм: R1.0 Вдуваемая изоляция - Наружная бетонная стена (100 мм):
Объемная изоляция между деревянными стойками 70×45@450 мм: R1,2 (+10 мм гипсокартон)
Жесткая изоляция, прикрепленная к внешней стороне: R1,2 (без внутренней отделки)
0 Стена: как получить R2.8?
Минимальное значение Total R стены в климатическая зона 4,6 и 7 для классы зданий 3, 9a и 9c (придворная зона) R2.8 . Следующие конструкции достигают R2,8 (включая эффект теплового моста) и более:
- Внешние каркасные стены и отделка из гипсокартона толщиной 10 мм:
Объемная изоляция между деревянными стойками 90×45@450 мм с/х: R2,7 + отражающая изоляция ( внутренний e=0,05 + проставка 20 мм)
Объемная изоляция между 92×33,5×0,75@600 мм c/c металлическими каркасами: R2,7 + терморазрыв R0,5 + отражающая изоляция (внешний e=0,2)
- Внешние кирпичные полые стены (2×110 мм):
Полость >25 мм: невозможно достичь, требуется решение для повышения производительности.
Полость >40 мм: невозможно достичь, требуется решение для повышения производительности. - Наружная бетонная стена (100 мм):
Объемная изоляция между деревянными стойками 90×45@450 мм: R2,7 + R0,2 терморазрывы + отражающая изоляция (внутренний e=0,05)
Объемная изоляция между деревянными стойками 90×45@600 мм шпильки: R2,7 + R0,4 терморазрыв (+10 мм гипсокартон)
Объемная изоляция между металлическими каркасами 92×33,5×0,75@600 мм: терморазрыв R2,7 + R0,5 + отражающая изоляция (внутренний e=0,05)
Жесткая изоляция, прикрепленная к внешней стороне: R2,6 (нет внутренняя отделка)
- Изолированная бетонная форма (ICF):
Бетон толщиной 150 мм, зажатый между изоляцией из пенополистирола (2×50 мм) + штукатуркой 5 мм (снаружи) и гипсокартоном толщиной 10 мм (внутри)
Стена: как получить R3.3?
Минимальное общее значение R стены в климатических зонах 1 и 3 для строительных классов 3, 9a и 9c (район района) составляет R3.
