Карта ветровых районов
Ветровую нагрузку необходимо учитывать на этапе проектирования объекта, для установки опор и мачт освещения в определённом регионе России, чтобы избежать непредвиденных обстоятельств с обрушением конструкции.
Расчет ветровой нагрузки на опоры освещения
Расчет ветровой нагрузки должен проводить высококвалифицированный специалист, обладающий специальными знаниями в этой области.
При расчете ветровой нагрузки для установки опор и мачт освещения специалист должен руководствоваться правилами, указанными в СНиПах, а также данными в СП 20.13330.2016, подробное описание и особенности расчета приведены в главе 11 указанного документа под названием «Воздействия ветра».
Также необходимо учитывать, чем выше ветровой район – тем больше нагрузка, которую должна выдерживать опора освещения или мачта, поэтому, конструктив необходимо рассчитывать на этапе проектирования объекта.
Установка опор освещения согласно ветровому району
– Несиловые опоры могут быть установлены в I – III ветровом районе.
– Силовые опоры устанавливаются в I – VII ветровом районе.
Стоит отметить, что без учета ветровой нагрузки в месте установки опор освещения и мачт может возникнуть угроза жизни и здоровью населения в следствии падения опоры под воздействием силы ветра.
Подробнее об установке опор освещения читайте в нашем материале.
Номера ветровых районов по городам и регионам
Территория Российской Федерации разделена на 7 ветровых районов, при этом скорость ветра может достигать 37,7 м/с.
· I-IV районы соответствуют городским местностям с постройками от 10 метров.
· V-VII районы – открытым местностям, в частности, побережью морей.
Так, Московская область соответствует 1 ветровому району, Свердловская – 2 ветровому району, Краснодарский край – 6 ветровому району, а Камчатский край – 7 ветровому району.
Чем выше ветровой район, тем больше нагрузка, которую должна выдерживать опора или мачта освещения. Соответственно, увеличивается толщина стали и диаметр ствола опоры, а также тип, размер и несущая способность закладной детали фундамента.
Применение опор освещения в несоответствующем ветровом районе не допускается. Сильные порывы ветра несут угрозу для жизни и здоровья людей, так как могут обрушить конструкцию.
Не знаете к какому ветровому району относиться Ваш регион? Предлагаем ознакомиться с нашей таблицей, где указан ветровой район для каждого региона России.
Таблица ветровых районов по регионам России
| Город | Регион | Ветровой район |
| Абакан | Хакасия | 3 |
| Альметьевск | Татарстан | 2 |
| Ангарск | Иркутская область | 3 |
| Арзамас | Нижегородская область | 2 |
| Артем | Приморский край | 4 |
| Архангельск | Архангельская область | 2 |
| Астрахань | Астраханская область | 3 |
| Ачинск | Красноярский край | 3 |
| Балаково | Саратовская область | 3 |
| Балашиха | Московская область | 1 |
| Барнаул | Алтайский край | 3 |
| Батайск | Ростовская область | 3 |
| Белгород | Белгородская область | 2 |
| Бийск | Алтайский край | 1 |
| Благовещенск | Амурская область | 3 |
| Братск | Иркутская область | 2 |
| Брянск | Брянская область | 1 |
| Великие Луки | Псковская область | 1 |
| Великий Новгород | Новгородская область | 1 |
| Владивосток | Приморский край | 4 |
| Владимир | Владимирская область | 1 |
| Волгоград | Волгоградская область | 3 |
| Волгодонск | Ростовская область | 3 |
| Волжский | Волгоградская область | 3 |
| Самарская область | 3 | |
| Вологда | Вологодская область | 1 |
| Воронеж | Воронежская область | 2 |
| Грозный | Чеченская Республика | 4 |
| Дербент | Дагестан | 5 |
| Дзержинск | Нижегородская область | 1 |
| Димитровград | Ульяновская область | 2 |
| Екатеринбург | Свердловская область | 2 |
| Елец | Липецкая область | 2 |
| Железнодорожный | Московская область | 2 |
| Жуковский | Московская область | 1 |
| Златоуст | Челябинская область | 2 |
| Иваново | Ивановская область | |
| Ижевск | Удмуртия | 1 |
| Иркутск | Иркутская область | 3 |
| Йошкар-Ола | Марийская Республика | 1 |
| Казань | Татарстан | 2 |
| Калининград | Калининградская область | 2 |
| Калуга | Калужская область | 1 |
| Каменск-Уральский | Свердловская область | 1 |
| Камышин | Волгоградская область | 2 |
| Кемерово | Кемеровская область | 3 |
| Киров | Кировская область | 1 |
| Киселевск | Кемеровская область | 2 |
| Ковров | Владимирская область | 1 |
| Коломна | 1 | |
| Комсомольск-на-Амуре | Хабаровский край | 3 |
| Копейск | Челябинская область | 2 |
| Кострома | Костромская область | 1 |
| Красногорск | Московская область | 1 |
| Краснодар | Краснодарский край | 6 |
| Красноярск | Красноярский край | 3 |
| Курган | Курганская область | 2 |
| Курск | Курская область | 2 |
| Кызыл | Тыва | 1 |
| Ленинск-Кузнецкий | Кемеровская область | 3 |
| Липецк | Липецкая область | 2 |
| Люберцы | Московская область | 1 |
| Магадан | Магаданская область | 5 |
| Магнитогорск | Челябинская область | 3 |
| Махачкала | Дагестан | 5 |
| Миасс | Челябинская область | 2 |
| Москва | Московская область | 1 |
| Мурманск | Мурманская область | 4 |
| Муром | Владимирская область | 1 |
| Мытищи | Московская область | 1 |
| Набережные Челны | Татарстан | 2 |
| Находка | Приморский край | 5 |
| Невинномысск | Ставропольский край | 5 |
| Нефтекамск | Башкортостан | 2 |
| Нефтеюганск | Ханты-Мансийский автономный округ | 2 |
| Нижневартовск | Ханты-Мансийский автономный округ | 2 |
| Нижнекамск | Татарстан | 2 |
| Нижний Новгород | Нижегородская область | 1 |
| Нижний Тагил | Свердловская область | 2 |
| Новокузнецк | Кемеровская область | 3 |
| Новокуйбышевск | Самарская область | 3 |
| Новомосковск | Тульская область | 1 |
| Новороссийск | Краснодарский край | 5 |
| Новосибирск | Новосибирская область | 3 |
| Новочебоксарск | Чувашия | 2 |
| Новочеркасск | Ростовская область | 3 |
| Новошахтинск | Ростовская область | 3 |
| Новый Уренгой | Ямало-Ненецкий автономный округ | 2 |
| Ногинск | Московская область | 1 |
| Норильск | Красноярский край | 3 |
| Ноябрьск | Ямало-Ненецкий автономный округ | 2 |
| Обниск | Калужская область | 1 |
| Одинцово | Московская область | 1 |
| Омск | Омская область | 2 |
| Орел | Орловская область | 2 |
| Оренбург | Оренбургская область | 3 |
| Орехово-Зуево | Московская область | 1 |
| Орск | Оренбургская область | 2 |
| Пенза | Пензенская область | 2 |
| Первоуральск | Свердловская область | 2 |
| Пермь | Пермский край | 2 |
| Петрозаводск | Республика Карелия | 5 |
| Петропавловск-Камчатский | Камчатский край | 7 |
| Подольск | Московская область | 1 |
| Прокопьевск | Кемеровская область | 2 |
| Псков | Псковская область | 1 |
| Ростов-на-Дону | Ростовская область | 3 |
| Рубцовск | Алтайский край | 3 |
| Рыбинск | Ярославская область | 1 |
| Рязань | Рязанская область | 1 |
| Салават | Башкортостан | 3 |
| Самара | Самарская область | 3 |
| Санкт-Петербург | Ленинградская область | 2 |
| Саранск | Мордовия | 2 |
| Саратов | Саратовская область | 3 |
| Северодвинск | Архангельская область | 2 |
| Серпухов | Московская область | 1 |
| Смоленск | Смоленская область | 1 |
| Сочи | Краснодарский край | 4 |
| Ставрополь | Ставропольский край | 5 |
| Старый Оскол | Белгородская область | 2 |
| Стерлитамак | Башкортостан | 3 |
| Сургут | Ханты-Мансийский автономный округ | 2 |
| Сызрань | Самарская область | 3 |
| Сыктывкар | Республика Коми | 1 |
| Таганрог | Ростовская область | 3 |
| Тамбов | Тамбовская область | 2 |
| Тверь | Тверская область | 1 |
| Тобольск | Тюменская область | 2 |
| Тольятти | Самарская область | 3 |
| Томск | Томская область | 3 |
| Тула | Тульская область | 1 |
| Тюмень | Тюменская область | 2 |
| Улан-Удэ | Бурятия | 3 |
| Ульяновск | Ульяновская область | 2 |
| Уссурийск | Приморский край | 3 |
| Уфа | Башкортостан | 2 |
| Ухта | Республика Коми | 2 |
| Хабаровск | Хабаровский край | 3 |
| Хасавюрт | Дагестан | 5 |
| Химки | Московская область | 1 |
| Чебоксары | Чувашская Республика | 2 |
| Челябинск | Челябинская область | 2 |
| Череповец | Вологодская область | 1 |
| Чита | Забайкальский край | 2 |
| Шахты | Ростовская область | 3 |
| Щелково | Московская область | 1 |
| Электросталь | Московская область | 1 |
| Элиста | Калмыкия | 3 |
| Энгельс | Саратовская область | 3 |
| Южно-Сахалинск | Сахалинская область | 4 |
| Якутск | Якутия | 2 |
| Ярославль | Ярославская область | 1 |
Завод опор освещения «Точка опоры» изготавливает опоры и мачты освещения для использования в заданном ветровом районе.
У нас Вы можете заказать как типовые конструкции, так и опоры по индивидуальным характеристикам и чертежам. Все выпускаемые изделия имеют сертификаты и паспорта качества.
В наличии более 10 000 готовых изделий по типовым конструктивам: опоры освещения с комплектующими, а также молниеотводы МОГК. Все изделия готовы к отгрузке в день оплаты.
Если необходимо заказать опоры по индивидуальным чертежам, оставьте заявку у нас на сайте, и мы произведем расчет стоимости опор освещения в течение 30 минут (в нерабочее время срок может быть увеличен).
Видео установленных опор освещения в III ветровом районеВетровая нагрузка – Все о ремонте и строительстве
При боковом давлении ветра воздушный поток сталкивается со стеной и крышей здания (рис.
8). У стены дома происходит завихрение потока, часть его уходит вниз к фундаменту, другая по касательной к стене ударяет в карнизный свес крыши. Ветровой поток, атакующий скат крыши, огибает по касательной конек кровли, захватывает спокойные молекулы воздуха с подветренной стороны и устремляется прочь. Таким образом, на крыше возникают сразу три силы, способные сорвать ее и опрокинуть — две касательные с наветренной стороны и подъемная сила, образующаяся от разности давлений воздуха, с подветренной стороны. Еще одна сила, возникающая от давления ветра, действует перпендикулярно склону (нормаль) и старается вдавить скат крыши внутрь и сломать его. В зависимости от крутизны скатов нормальные и касательные силы изменяют свое значение. Чем больше угол наклона ската кровли, тем большее значение принимают нормальные силы и меньшее касательные, и наоборот, на пологих крышах большее значения принимают касательные, увеличивая подъемную силу с подветренной и уменьшая нормальную с наветренной стороны.

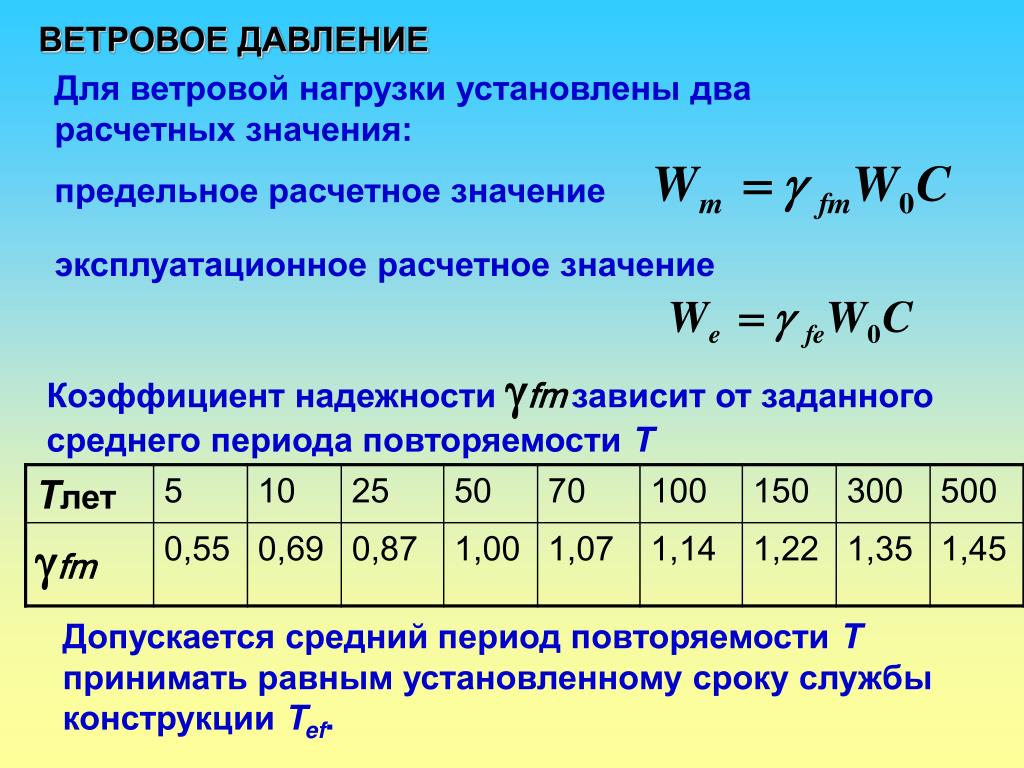

Нормативное значение средней составляющей ветровой нагрузки Wн в зависимости от высоты z над поверхностью земли следует определять по формуле:
Wн = W0×kz×c
Расчетное значение ветровой нагрузки Wр (для расчета по первому предельному состоянию) находится формулой:
Wр = γf ×W0×kz×c,
где γf — коэффициент надежности γf = 1,4; W0 — нормативное значение ветрового давления, определяется по картам приложения к СП 20.13330.2016 «Нагрузки и воздействия» или по рис. 9 и таблице 2; kz — коэффициент, учитывающий изменение ветрового давления для высоты z, определяется по таблице 3; c — аэродинамический коэффициент (переводит вертикальную нагрузку в горизонтальную), учитывающий изменение направления давления нормальных сил в зависимости от того с какой стороны находится скат по отношению к ветру, с подветренной или наветренной стороны (рис 10).
таблица 2
| Ветровые районы | Ia | I | II | III | IV | V | VI | VII |
|---|---|---|---|---|---|---|---|---|
| Нормативное давление ветра на 1 м² вертикаальной поверхности | ||||||||
| W0, кПа (кг/м²) | 0,17 (17) | 0,23 (23) | 0,30 (31) | 0,38 (39) | 0,48 (49) | 0,60 (61) | 0,73 (74) | 0,85 (87) |
| Расчетное давление ветра на 1 м² вертикаальной поверхности | ||||||||
| 1,4×W0, кПа (кг/м²) | 0,24 (24) | 0,32 (33) | 0,42 (43) | 0,53 (54) | 0,67 (68) | 0,84 (86) | 1,02 (104) | 1,19 (121) |
таблица 3
| Высота z, м | А | Б | В |
|---|---|---|---|
| не более 5 | 0,75 | 0,5 | 0,4 |
| 10 | 1,0 | 0,65 | 0,4 |
| 20 | 1,25 | 0,85 | 0,55 |
| Типы местности: А – открытые побережья морей, озер и водохранилищ, пустыни, степи, лесостепи, тундра; Б – городские территории, лесные массивы и другие местности, равномерно покрытые препятствиями высотой более 10 м; В – городские районы с плотной застройкой зданиями высотой более 25 м Сооружение считается расположенным в местности данного типа, если эта местность сохраняется с наветренной стороны сооружения на расстоянии 30h — при высоте сооружения h < 60 м и на расстоянии 2 км — при h > 60 м. | |||
рис. 10. Значения аэродинамических коэффициентов ветровой нагрузки
Знак «плюс» у аэродинамических коэффициентов определяет направление давления ветра на соответствующую поверхность (активное давление), знак «минус» — от поверхности (отсос). Промежуточные значения нагрузок следует находить линейной интерполяцией. При затруднении в использовании таблиц 3 и 4 изображенных на рисунке 10, нужно выбирать наибольшие значения коэффициентов для соответствующих углов наклона скатов крыш.
Крутые крыши ветер старается опрокинуть, а пологие — сорвать и унести. Для того чтобы этого не произошло нижний конец стропильных ног крепят проволочной скруткой к ершу, забитому в стену (рис. 11). Ерш — это металлический штырь с насечкой против выдергивания, который изготавливают кузнечным способом. Поскольку достоверно неизвестно с какой стороны будет дуть сильный ветер, стропила прикручивают по всему периметру здания через одно, начиная с крайних, — в районах с умеренными ветрами и каждое — в районах с сильными ветрами.
В некоторых случаях этот узел может быть упрощен: ерш не устанавливается, а проволока с выпущенными концами закладывается в кладку стен в период их возведения. Такое решение допустимо, если оба конца проволоки выпускается внутрь чердака и не портят внешний вид фасада здания. Обычно для крепления стропил используется стальная предварительно отожженная (мягкая) проволока диаметром от 4 до 8 мм.
Общая устойчивость стропильной системы обеспечивается раскосами, подкосами и диагональными связями (рис. 12). Устройство обрешетки также способствует общей устойчивости стропильной системы.
рис. 12. Пример обеспечения пространственной жесткости стропильной системы
Упрощенные методы ветровой нагрузки | UpCodes
Упрощенное расчетное давление ветра, p s , для основных систем сопротивления ветру представляет собой чистое давление (сумма внутреннего и внешнего), которое должно быть приложено к горизонтальным и вертикальным проекциям поверхностей здания, как показано на рисунке.
1609.6.2.1. Для горизонтальных давлений (зоны A, B, C, D) p s представляет собой комбинацию чистых давлений с наветренной и подветренной стороны. р с определяется по уравнению 16-43).
где:
| λ | = | Поправочный коэффициент для высоты здания и экспозиции из таблицы 1609.6.2.1(4). |
| I | = | Коэффициент важности, как определено в Разделе 1609.5. |
| P s30 | = | Упрощенное расчетное давление ветра для экспозиции B, при ч = 30 футов (9144 мм), а для I =1,0 по табл. 1609.6.2.1(1). |
Для системы СИ: 1 фут = 304,8 мм, 1 градус = 0,0 174 рад.
Рисунок 1609.6.2.1 Основная схема загрузки ветровых сил
| Примечания: |
1. Давления применяются к горизонтальному и вертикальному продюсам. I = 1,0. Отрегулируйте другие экспозиции и высоты с помощью поправочного коэффициента λ. |
| 2. Показанные схемы нагрузки должны применяться к каждому углу здания по очереди в качестве эталонного угла. |
| 3. Для проектирования продольной МВПП используйте θ = 0° и разместите границу зоны E/F, G/H посередине длины здания. |
| 4. Варианты нагрузки 1 и 2 должны быть проверены на 25° <θ ≤ 45°. Вариант нагрузки 2 при 25° предоставляется только для интерполяции между 25° и 30°. |
| 5. Знаки «плюс» и «минус» означают давление, действующее по направлению к выступающим поверхностям и от них соответственно. |
| 6. Для уклонов крыш, отличных от показанных, допускается линейная интерполяция. |
| 7. Суммарная горизонтальная нагрузка должна быть не меньше, чем определяемая при допущении P S = 0 в зонах B и D. |
| Горизонтальные зоны давления — сумма чистого наветренного и подветренного (сумма внутреннего и внешнего) давлений на вертикальную проекцию: |
| A – Конечная зона стены | C – Внутренняя зона стены |
| B – Конечная зона крыши | D – внутренняя зона крыши |
| E — концевая зона наветренной кровли | G — внутренняя зона наветренной кровли |
| F — концевая зона подветренной кровли | H — Внутренняя зона подветренной крыши |
(сумма внутренних и внешних) давлений на горизонтальную проекцию:| для давления на горизонтальную проекцию свеса. Свесы на подветренной и боковой кромках должны иметь базовое зональное давление. |
| 10. Обозначение: |
| а: 10 процентов наименьшего горизонтального размера или 0,4 h , в зависимости от того, что меньше, но не менее 4 процентов наименьшего горизонтального размера или 3 футов. |
| h : Средняя высота крыши, в футах (метрах), за исключением того, что высота карниза должна использоваться для углов крыши <10°. |
| θ: Угол плоскости крыши от горизонтали, в градусах. |
ТАБЛИЦА 1609.
6.2.1(1) УПРОЩЕННОЕ РАСЧЕТНОЕ ДАВЛЕНИЕ ВЕТРА (ОСНОВНАЯ СИСТЕМА СОПРОТИВЛЕНИЯ ВЕТРОВОЙ СИЛЕ), p s30 (Воздействие B на h = 30 feet with I = 1.0) (psf)
| ROOF ANGLE (degrees) | ROOF RISE IN 12 | LOAD CASE | ZONES | |||||||||
| Horizontal Pressures | Vertical Pressures | Overhangs | ||||||||||
| A | B | C | D | E | F | G | H | E OH | G OH | |||
| 0 to 5° | Flat | 1 | 12. 0 | -6.0 | 8.0 | -4.0 | -14.0 | -8.0 | -10.0 | -6.0 | -20.0 | -15.0 |
| 10° | 2 | 1 | 22.0 | -9.0 | 15.0 | -5.0 | -23.0 | -14.0 | -16.0 | -11.0 | -33.0 | -26.0 |
| 15° | 3 | 1 | 24.0 | -8.0 | 16.0 | -5.0 | -23.0 | -15.0 | 16.0 | -12.0 | -33.0 | -26.0 |
| 20° | 4 | 1 | 27.0 | -7.0 | 18.0 | -4.0 | -23.0 | -16.0 | 16.0 | -12.0 | -33.0 | -26.0 |
| 25° | 6 | 1 2 | 24. 0 — | 4.0 — | 18.0 — | 4.0 — | -11.0 -4.0 | -15.0 -8.0 | -8.0 -1.0 | -12.0 -5.0 | -20.0 — | -17.0 — |
| 30° to 45° | 7 to 12 | 1 2 | 22.0 22.0 | 15.0 15.0 | 17.0 17.0 | 12.0 12.0 | 2.0 9.0 | -13.0 -7.0 | 1.0 7.0 | -12.0 -5.0 | -8.0 -4.0 | -9.0 -9.0 |
For SI: 1 inch = 25.4 mm, 1 фут = 304,8 мм, 1 градус = 0,0174 рад, 1 миля в час = 0,44 м/с, 1 фунт на квадратный фут = 47,9 Н/м 2 .
ТАБЛИЦА 1609.6.2.1(2) РАСЧЕТНОЕ ДАВЛЕНИЕ ВЕТРА (КОМПОНЕНТ И ОБЛИЦОВКА), p net30 (Экспозиция B при ч = 30 футов с I = 1,0 и kzt = 1 и 98 миль/ч 3 сек.
gust basic wind speed) (psf)
| ZONE | EFFECTIVE WIND AREA | PRESSURE/ SUCTION | ||||||||
| Roof 0 to 7 degrees | 1 | 10 | 7,0 | -17,0 | ||||||
| 1 | 20 | 7,0 | -16,0 | |||||||
| 1 | 50 | 6.0 | -16.0 | |||||||
| 1 | 100 | 6.0 | -15.0 | |||||||
| 2 | 10 | 7.0 | -28.0 | |||||||
| 2 | 20 | 7.0 | -25.0 | |||||||
| 2 | 50 | 6.0 | -21.0 | |||||||
| 2 | 100 | 6.0 | -18.0 | |||||||
| 3 | 10 | 7.0 | -42. 0 | |||||||
| 3 | 20 | 7.0 | -35.0 | |||||||
| 3 | 50 | 6.0 | – 26,0 | |||||||
| 3 | 100 | 6,0 | -18,0 | |||||||
| Крыши> 7–27 градусов | 1 | 10 | 1 | 10 | 1 | 10 | 1 | 10 | 0021 10.0 | -15.0 |
| 1 | 20 | 9.0 | -15.0 | |||||||
| 1 | 50 | 8.0 | -14.0 | |||||||
| 1 | 100 | 7.0 | – 14.0 | |||||||
| 2 | 10 | 10.0 | -27.0 | |||||||
| 2 | 20 | 9.0 | -25.0 | |||||||
| 2 | 50 | 8.0 | -22.0 | |||||||
| 2 | 100 | 7. 0 | -20.0 | |||||||
| 3 | 10 | 10.0 | -39.0 | |||||||
| 3 | 20 | 9,0 | -37,0 | |||||||
| 3 | 50 | 8,0 | -33.0 | |||||||
| 3 | 100 | 7.0202021 | 3 | 100 | 7.02121 2 | 100 | 7 | 100 | .0021 -31.0 | |
| Roof > 27 to 45 degrees | 1 | 10 | 15.0 | -17.0 |
| 1 | 20 | 15.0 | -16.0 | |
| 1 | 50 | 14,0 | -15,0 | |
| 1 | 100 | 14,0 | -14,0 | |
| 1 2 | 921 | |||
| 1 2 | 2 | |||
| 2 | . 0022 | 15.0 | -20.0 | |
| 2 | 20 | 15.0 | -19.0 | |
| 2 | 50 | 14.0 | -18.0 | |
| 2 | 100 | 14.0 | -17.0 | |
| 3 | 10 | 15.0 | -20.0 | |
| 3 | 20 | 15.0 | -19.0 | |
| 3 | 50 | 14.0 | -18.0 | |
| 3 | 100 | 14.0 | -17.0 | |
| ZONE | EFFECTIVE WIND AREA | НАПОР/Всасывание | ||
| Стена | 4 | 10 | 17,0 | -18,0 9002 9 02022 |
| 20 | 16.0 | -18.0 | ||
| 4 | 50 | 15. 0 | -17.0 | |
| 4 | 100 | 14.0 | -16.0 | |
| 4 | 500 | 13.0 | -14.0 | |
| 5 | 10 | 17.0 | -22.0 | |
| 5 | 20 | 16.0 | -21.0 | |
| 5 | 50 | 15.0 | -19.0 | |
| 5 | 100 | 14.0 | -18.0 | |
| 5 | 500 | 13.0 | -14.0 | |
| Для SI: 1 фут = 304,8 мм, 1 градус = 0,0 174 рад, |
| 1 миля в час = 0,44 м/с, 1 фунт на квадратный фут = 47,9 Н/м 2 . |
Примечание: Для эффективных площадей между значениями, указанными выше, допускается интерполяция нагрузки, в противном случае используйте нагрузку, связанную с меньшей эффективной площадью. |
Таблица 1609.6.2.1 (3) Сервисная крыша. и 98 миль/ч 3-секундный порыв (базовая скорость ветра) (psf)
| ZONE | EFFECTIVE WIND AREA (sq. ft.) | PRESSURE/ SUCTION | ||
| Roof 0 to 7 degrees | 2 | 10 | -24.0 | |
| 2 | 20 | -24.0 | ||
| 2 | 50 | -23.0222 | 50 | -23.0227 | 50 | -23.0227 | 50 | -23.0227 | 50 | -23.022 | 50 | -23.022 | 50 | -23.0020 | 2 | 100 | -23.0 |
| 3 | 10 | -40.0 | ||
| 3 | 20 | -31.0 | ||
| 3 | 50 | -20. 0 | ||
| 3 | 100 | -12.0 | ||
| Крыша> 7–27 градусов | 2 | 10 | -31,0 | |
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 2 | ||||
| 0021 20 | -31.0 | |||
| 2 | 50 | -31.0 | ||
| 2 | 100 | -31.0 | ||
| 3 | 10 | -52.0 | ||
| 3 | 20 | -47,0 | ||
| 3 | 50 | -41,0 | ||
| 3 | 100 | -35,0 | ||
| -35,0 | ||||
| 606060606060.> 275.0061 | 2 | 10 | -28.0 | |
| 2 | 20 | -28. 0 | ||
| 2 | 50 | -26.0 | ||
| 2 | 100 | -26.0 | ||
| 3 | 10 | -28.0 | ||
| 3 | 20 | -28.0 | ||
| 3 | 50 | -26.0 | ||
| 3 | 100 | -26,0 |
| для Si: 1 Foot = 304,8 мм, 1 градус = 0,0174 рад, |
| 1111174 MAD = 0,45 MAR = 0,45 м. квадратный фут = 47,9 Н/м 2 . |
| Примечание: Для эффективных площадей между значениями, указанными выше, допускается интерполяция нагрузки, в противном случае используйте нагрузку, связанную с меньшей эффективной площадью. |
TABLE 1609.6.2.1(4) ADJUSTMENT FACTOR FOR BUILDING HEIGHT AND EXPOSURE, (λ)
| MEAN ROOF HEIGHT | EXPOSURE | ||
| (feet) | B | C/C1 | D |
| 15 | 1. 00 | 1.21 | 1.47 |
| 20 | 1.00 | 1.29 | 1.55 |
| 25 | 1.00 | 1.35 | 1.61 |
| 30 | 1.00 | 1.40 | 1.66 |
| 35 | 1.05 | 1.45 | 1.70 |
| 40 | 1,09 | 1,49 | 1,74 |
| 45 | 1,12 | 1,53 | 1,78 |
| 1.16 | 1.56 | 1.81 | |
| 55 | 1.19 | 1.59 | 1.84 |
| 60 | 1.22 | 1.62 | 1.87 |
| For SI : 1 фут = 304,8 мм. |
а. Все табличные значения корректируются для других экспозиций и высот путем умножения на вышеуказанные коэффициенты. |
13-52-310 Минимальное расчетное давление ветра
13-52-310 Минимальное расчетное давление ветра – Здания и их части и другие конструкции.
(a) Здания и их части. Все здания, облицовка и компоненты должны быть спроектированы и изготовлены таким образом, чтобы выдерживать горизонтальное давление ветра на всех поверхностях, подверженных ветру, с учетом ветра в любом направлении, в соответствии с Таблицей 13-52-310, как указано в этом разделе. Другие конструкции должны быть спроектированы и построены в соответствии с применимыми положениями настоящего раздела. Уменьшение ветрового давления из-за соседних конструкций и местности не должно учитываться. Высота измеряется над средним уровнем земли, прилегающей к зданию или сооружению. Давление ветра должно изменяться линейно между значениями давления, установленными в таблице 13-52-310, следующим образом:
Таблица 13-52-310
Минимальное расчетное давление ветра – здания и их части сопротивляющаяся система.
Примеры включают двух- или трехмерные жесткие и раскосные рамы, диафрагмы крыши и пола, фермы и стены жесткости.
2. Значения, указанные в колонке (В), должны применяться к элементам и обшивке закрытых конструкций, которые либо непосредственно нагружены ветром, либо воспринимают ветровую нагрузку как относительно близкие места и которые передают эти нагрузки на основное сопротивление ветровой силе. система. Примеры включают навесные стены, наружные стеклянные окна и панели, прогоны, прогоны и шпильки. Указанные давления могут действовать внутрь или наружу.
3. Угловые нагрузки, указанные в колонке (B), должны применяться к каждому углу здания на расстоянии, равном десяти процентам наименьшей ширины здания или 0,50 высоты над уровнем земли, в зависимости от того, что меньше.
4. Распределение категорий воздействия давления для конструкции компонентов и оболочки в колонке (B) аналогично A.N.S.I. A58.1-1982 Рисунок 3, страницы 38 и 39 и Рисунок 4, страница 40.
«Кроме углов» относится к зоне 4, рисунок 3 и к зоне 5, рисунок 4. «Угол» относится к зоне 5, рисунок 3 и к зонам 6 и 7b, объединенным на рисунке 4. Считается, что давления действуют по направлению к поверхностям и от них и могут иметь знаки плюс и минус соответственно.
(b) Конструкции крыши над закрытым зданием или другими конструкциями. Все конструкции каркаса основной крыши должны быть спроектированы и изготовлены для следующих давлений:
1. Плоские крыши: внешнее давление, действующее по нормали к поверхности, равное 75 процентам от значений, установленных в Таблице 13-52-310, колонка (A) для соответствующей средней высоте крыши и применяется ко всей площади крыши.
2. Наклонная крыша, уклон которой равен или меньше 30 градусов: внешнее давление, действующее по нормали к поверхности, равное 100 % с наветренной стороны и 75 % с подветренной стороны от установленных в таблице 13-52-310, Столбец (A) для соответствующей средней высоты крыши.
3. Наклонные крыши с уклоном более 30 градусов: внутреннее давление, действующее по нормали к поверхности, равное 100 процентам с наветренной стороны, и внешнее давление, действующее по нормали к поверхности, равное 75 процентам с подветренной стороны от установленных в Таблица 13-52-310, Столбец (A) для соответствующей средней высоты крыши.
4. Нависающие карнизы и карнизы: восходящее или нисходящее давление, действующее нормально к поверхности, равное 200 процентам от давления, установленного в таблице 13-52-310, как указано в этом разделе, колонка (A) для соответствующей высоты карниз или карниз.
5. Кровельная обшивка и мембраны: внешнее давление, действующее по нормали к поверхности, равное давлению, указанному в Разделе 13-52-310 b.1, b.2 и b.3, за исключением области на краю крыша, равная десяти процентам ширины конструкции, параллельной рассматриваемому направлению ветра, наружное давление, равное 200 процентам значений, установленных в таблице 13-52-310, колонка (А), как указано в этом разделе, для соответствующего средняя высота крыши.
(c) Односкатные крыши над незакрытыми зданиями.
1. Уклон менее десяти градусов: должен быть спроектирован и изготовлен таким образом, чтобы выдерживать внутреннее или внешнее давление, действующее по нормали к поверхности, равное 100 % значений, установленных в таблице 13-52-310, колонка (A).
2. Уклон более десяти градусов должен быть спроектирован и изготовлен таким образом, чтобы выдерживать внутреннее или внешнее давление, действующее по нормали к поверхности, равное 150 % от давления, установленного в таблице 13-52-310, столбец (A).
(d) Выступающие элементы. Все компании, балконы и парапеты должны быть спроектированы и построены таким образом, чтобы выдерживать давление ветра в любом направлении, равное 200 процентам от значений, установленных в таблице 13-52-310, колонка (A), как указано в этом разделе.
(e) Флагштоки. Все флагштоки должны быть рассчитаны на сопротивление ветровому давлению в полтора фунта на квадратный фут площади флага, действующему в верхней части мачты, и дополнительному давлению в 50 фунтов на квадратный фут на вертикальную проекцию мачты.
(f) Знаки, резервуары, башни и дымоходы.
1. Знаки. Все вывески и наружные рекламные конструкции должны быть спроектированы и изготовлены таким образом, чтобы выдерживать давление ветра, воздействующего на проектируемую открытую зону с учетом ветра в любом направлении, в соответствии со следующим:
(a) Сплошные знаки. 30 фунтов на квадратный фут до высоты 100 футов. Выше 100 футов добавьте 0,025 фунта на каждый фут дополнительной высоты.
(b) Открытые знаки. увеличить ветровое давление, установленное для сплошных знаков, на одну треть. Знаки, в которых проекционная площадь, подверженная воздействию ветра, составляет 70 или более процентов общей площади, определяемой габаритными размерами, должны классифицироваться как сплошные знаки; знаки, в которых предполагаемая открытая площадь образована открытыми буквами, цифрами, полосами и элементами несущего каркаса, совокупная общая площадь которых составляет менее 70 процентов определенной таким образом общей площади, должны классифицироваться как открытые знаки.
