Т образный ленточный фундамент | Фундаменты в Томске под ключ

Одна из эффективных разновидностей фундамента, устраиваемых под любые строения – Т образный ленточный фундамент. Такое основание отличается жесткостью, так как имеется Т-образный профиль. При отсутствии в ближних слоях почвы воды Т-ленточный фундамент можно сильно не заглублять. Если же сооружение будет массивным, например, каменный дом, то Т образный ленточный фундамент необходимо заглубить на величину промерзания почвы. Наша компания имеет большой опыт строительства таких фундаментов по всей Томской области, а контроль качества работ на каждом этапе позволяет гарантировать качество и точные сроки строительства. Для расчета стоимости фундамента Вы можете позвонить нам и получить консультацию инженера по всем интересующим вопросам.

Цена на Т-образный ленточный фундамент, руб

Размер дома, м*м	ширина/высота 300мм/600мм	ширина/высота 300мм/900мм	ширина/высота 300мм/1200мм	ширина/высота 400мм/600мм	ширина/высота 400мм/900мм	ширина/высота 400мм/1200мм
6х6	130 000 р.	162 000 р.	216 000 р.	180 000 р.	218 000 р.	288 000 р.
6х7	148 000 р.	179 000 р.	237 000 р.	198 000 р.	237 000 р.	317 000 р.
7х7	158 000 р.	189 000 р.	252 000 р.	210 000 р.	252 000 р.	336 000 р.
6х8	162 000 р.	195 000 р.	259 000 р.	216 000 р.	259 000 р.	345 000 р.
7х8	171 000 р.	205 000 р.	273 000 р.	228 000 р.	274 000 р.	365 000 р.
8х8	180 000 р.	216 000 р.	288 000 р.	240 000 р.	286 000 р.	384 000 р.
8х9	194 000 р.	235 000 р.	310 000 р.	258 000 р.	309 000 р.	413 000 р.
9х9	203 000 р.	245 000 р.	324 000 р.	270 000 р.	324 000 р.	432 000 р.
10х10	225 000 р.	270 000 р.	360 000 р.	300 000 р.	355 000 р.	480 000 р.
10х12	252 000 р.	302 000 р.	400 000 р.	336 000 р.	300 000 р.	538 000 р.
12х12	270 000 р.	324 000 р.	432 000 р.	360 000 р.	432 000 р.	576 000 р.
При условии, что на участке имеется электричество, вода и условия для проживания бригады. Расчет фундамента произведен с учетом одной перемычки. В стоимость входит:* Планировка и разметка участка под фундамент Земляные работы, устройство котлована, траншеи Устройство песчаной подушки под фундамент Монтаж опалубки из доски Вязка арматуры Заливка бетона В стоимость фундамента включены материалы с доставкой до вашего объекта (в радиусе 25 км от города) Также мы выполняем дополнительные работы по устройству дренажных систем, гидроизоляции и утепления фундамента, делаем скважины для водоснабжения, устанавливаем септики и очистные станции. ***Более точную стоимость ленточного фундамента для деревянного дома вы можете узнать позвонив нам.

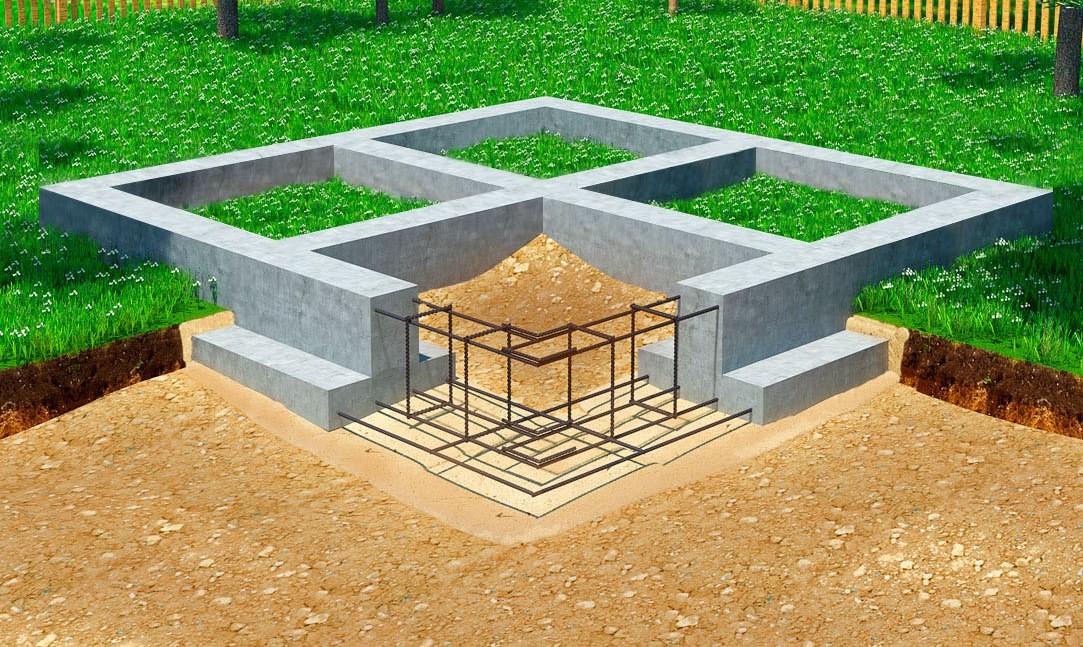

Т образный ленточный фундамент

Т образный ленточный фундамент закладывается практически аналогично обычной ленте. Особенность заключается лишь в устройстве своеобразной опалубки, чтобы бетонная смесь не вытекала. Важно добиться идеально ровного угла между основным фундаментом и плоскостью надстройки. Усиливается фундаментная конструкция арматурой.

Т-ленточный фундамент может сооружаться под дома, заборы, сараи. Главное преимущество – возможность сэкономить на материалах, ведь толщина надземной части получается меньше.

Чтобы избежать ошибок, Т образный ленточный фундамент лучше доверить квалифицированным строителям. В нашей компании Вы сможете найти и квалифицированную помощь бригады строителей, и необходимые качественные фундаментные материалы.

Бетонирование Т-образного фундамента

Большинство современных строителей бетонируют Т-образный фундамент совершенно так же, как сто лет назад: сооружают опалубку под опорную подошву (уширение), заливают раствор, снимают опалубку. Затем повторяют те же действия при заливке самой ленты фундамента.

Этот проверенный временем алгоритм безусловно хорош для крупных проектов, но не может быть наилучшим способом решения задачи в малом строительстве. Вы переплачиваете серьёзную сумму, когда заказываете небольшое количество бетона, а на малые проекты его обычно требуется совсем немного. Одновременное же бетонирование опорной подошвы и ленты фундамента позволяет вместо двух небольших партий раствора заказать одну стандартную.

Следует отметить, что раздельно бетонировать опорную подошву и ленту фундамента легче. Если подошва получилась недостаточно ровной, ошибки можно скорректировать во время возведения ленты фундамента. При одновременном же бетонировании сооружать опалубку нужно предельно аккуратно.

Рис. 1. Обноска и шнур. Правильно расположить опалубку для Т-образного фундамента помогут нити, натянутые между досками обноски. Сначала крепят длинную нить, затем перпендикулярно ей короткую, применяя правило треугольника 3-4-5. Поскольку натянутые нити нужны только как направляющие, располагать их на определённой высоте необязательно — важно, чтобы они находились на одном уровне по отношению друг к другу.

Устраивают опалубку так. Сначала устанавливают обноску, между которой натягивают шнуры, определяющие положение опорной подошвы (рис. 1 ). Затем устанавливают опалубку уширения. Опалубку ленты монтируют сверху с помощью металлических планок и скоб (рис. 2).

Рис. 2. Монтаж опалубки для бетонирования Т-образного фундамента

Опалубка должна быть разборной

При конструировании опалубки нельзя забывать о том, что её придётся снимать. Плохо продуманные соединения могут превратить процесс разборки опалубки в кошмар.
Здесь нужно учитывать всё: и то, с какой стороны (наружной или внутренней] легче демонтировать щиты, и как сделать стыковку их в углах, и стоит ли применять длинные доски или же лучше воспользоваться короткими и соединить их накладкой.

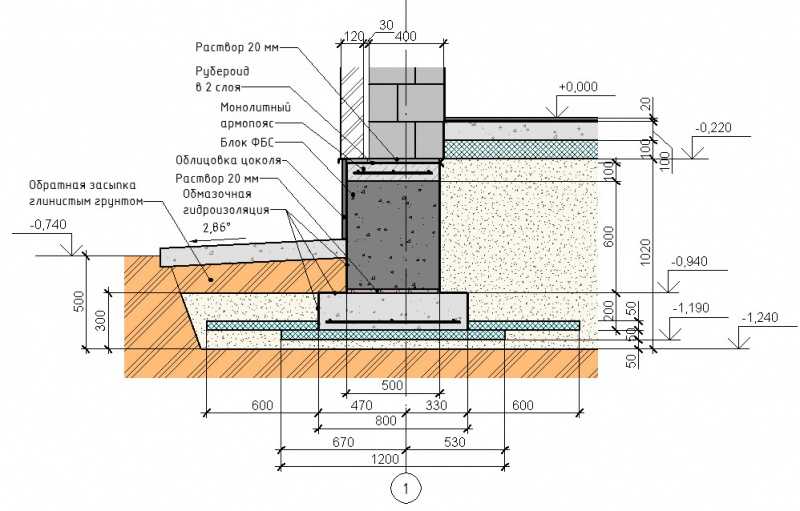

Бетонная подушка фундамента

Удержите бетон в опалубке

Еще одной сложностью при одновременном бетонировании опорной подошвы и ленты фундамента является распределение бетона в опалубке.

При бетонировании маленького фундамента для распределения раствора по периметру опалубки может потребоваться тачка, а для уплотнения бетона весьма полезен будет электрический вибратор. Он поможет избавиться от пустот и неравномерного распределения наполнителя в растворе. Однако следует считаться и с тем, что вибрация усиливает давление на опалубку, особенно у дна и по углам, что может привести к разрушению форм. Любой, кто занимался бетонированием, сталкивался с подобными проблемами на собственном опыте.

Однако главная проблема одновременного бетонирования — удержание бетонной массы на уровне верхнего края опалубки опорной подошвы. Обуздать этот подобный лаве поток запечатыванием верхнего проёма вам не удастся, поскольку в этом случае раствор оторвёт от земли всю опалубку (включая крепёжные элементы), оставив вас с бетонным месивом.

Поэтому ключевым моментом одновременного бетонирования является тщательный контроль за верхним срезом опалубки опорной подошвы во время укладки раствора и вибрации. Как только бетон начнёт переливаться через край, нужно переместиться в другую точку и дать бетону схватиться, прежде чем добавлять поверх него дополнительный слой.

Когда же вы вернётесь обратно, то вибратором нужно обработать обе заливки вместе, чтобы гарантировать хорошее сцепление отдельных слоёв, Делать это надо также очень осторожно, чтобы опалубка не поднялась.

Щит позволяет укладывать бетонную массу в опалубку без расплёскивания. Если помощника нет, подоприте щит и временно его зафиксируйте.

Очищайте опалубку, пока бетон не схватился. Опалубку можно снять быстрее, если не придётся откалывать застывший бетон для поиска крепежа. Ещё один способ быстрой разборки опалубки — использовать в конструкции формы короткие доски, соединяя их накладками.

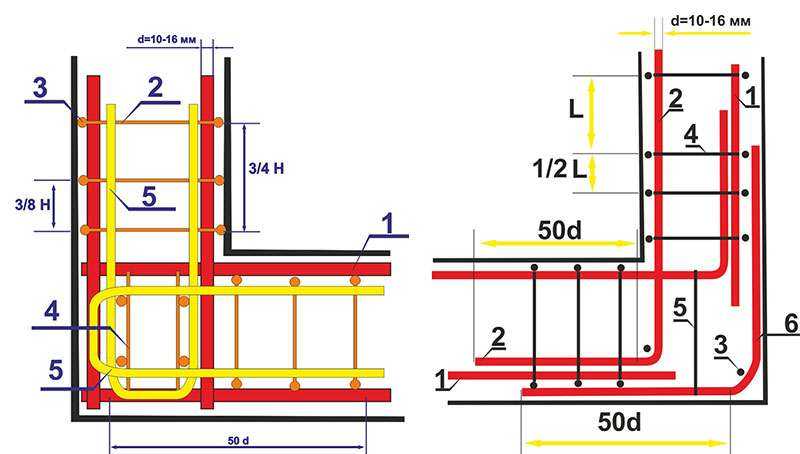

Вставьте арматуру в одну из труб до места предполагаемого сгиба.

Пропустите пруток во вторую трубу.

Согните пруток под нужным углом.

Готово

Внешние углы опалубки легче разобрать. При разборке опалубки начинать следует с одного края и постепенно продвигаться к другому. Со стороны внутренних углов опалубку целесообразно конструировать так, чтобы разборку начинать с центральной секции. Тогда дальнейший демонтаж можно сделать в обе стороны.

Для уплотнения бетонной смеси используют вибратор, который позволяет избавиться от воздушных включений и устраняет рабочие швы между слоями бетонирования. Лучше использовать периодические погружения инструмента в бетон вместо постоянной вибрации, которая может привести к чрезмерному давлению на стенки опалубки и сделать консистенцию бетона слишком текучей.

Что такое спред? 8 типов намазываемой основы | Бетон распространения фундамента | Расчет фундамента

Важный момент

Что такое фундамент?

Фундамент используется для поддержки колонны и стен, а также для передачи и распределения нагрузки, поступающей на конструкцию, на грунт под ней.

При воздействии нагрузки в направлении вверх это основание фактически действует как перевернутая консоль, и такое основание, как правило, является жестким элементом, и оно является ортогональным только в случае симметричного основания.

Этот тип фундамента может представлять собой круглую, квадратную или прямоугольную плиту одинаковой толщины, а для распределения нагрузки на значительную площадь иногда используется ступенчатый.

Основание настила несколько шире основания несущего фундамента. Это также называется ступенчатым фундаментом.

При таком основании делается базовый фундамент, который является элементом РСС. Это более широкое дно распределяет нагрузку по хорошей площади, добавляя устойчивости зданию.

Распорные фундаменты изготовлены из бетона и стали, и благодаря своей конструкции вероятность их выхода из строя меньше, чем у других точечных фундаментов.

Также прочтите: Монолитное определение | Монолитный фундамент | Монолитный плитный фундамент | Преимущества и недостатки монолитного плитного фундамента | Монолитная плита

Насыпной фундамент:

Натянутый фундамент широко используется в строительной отрасли. Нижняя часть конструкции увеличивается или расширяется, чтобы обеспечить индивидуальную поддержку.

Типы настила:

Фундамент стены.
Изолированный фундамент или фундамент колонны.
Комбинированный фундамент.
Ленточный или консольный фундамент.
Сплошной фундамент.
Фундамент перевернутой арки.
Фундамент ростверка.
Плотная или матовая основа.

1. Фундамент стены.

Фундамент стены или ленточный фундамент представляет собой непрерывную полосу бетона, которая служит для распределения веса несущей стены по площади грунта. Является составной частью мелкозаглубленного фундамента. Фундаменты стен, несущие прямые вертикальные нагрузки, могут быть спроектированы как из простого бетона, так и из железобетона.

Фундамент стены часто бывает простым или заглубленным. Фундамент стены можно разделить на два типа:

Простое основание стены.
Ступенчатый фундамент стены.

Также прочтите: Что такое фонд | Какова цель предоставления фонда | Типы фундамента

2. Изолированный фундамент.

Изолированный фундамент – одиночный или отдельный фундамент , передающий нагрузку на подземный грунт. Он предоставляется, когда должен быть предоставлен один столбец. Фундамент – это часть основания, которая непосредственно соприкасается с землей или опирается на нее.

Этот тип фундамента используется для одной колонны. Этот изолированный фундамент подразделяется на 3 типа:

Ступенчатый фундамент.
Простой фундамент.
Наклонный фундамент.

Также прочтите: Калькулятор трапецеидального фундамента | Трапециевидная формула | Объем трапециевидного фундамента

3. Комбинированный фундамент.

Когда отдельный фундамент должен вместить две или, в исключительных случаях, более двух колонн, это называется комбинированный фундамент или Когда две или три колонны расположены очень близко друг к другу, мы предоставляем для них единую подконструкцию, а фундамент известен как комбинированный фундамент .

Когда два или более столбца доступны в строке, создается такой тип фундамента. При этом существует два вида фундамента:

Прямоугольный комбинированный фундамент. Столбцы одинаковые или одинаковые.
Фундамент трапециевидный комбинированный. Столбцы не равны и не совпадают, а также имеют ограничения по размеру.

Также читайте: Комбинированный фундамент | Что такое комбинированный фундамент | Преимущества и недостатки комбинированного фундамента | Применение комбинированного фундамента | Типы комбинированного фундамента | Комбинированная конструкция фундамента

4. Ленточный фундамент.

Ленточный фундамент является составной частью фундамента здания. Это тип комбинированного фундамента, состоящий из двух или более фундаментов колонн, соединенных бетонной балкой. Этот тип балки называется ленточной балкой

9.0002 Ленточный фундамент представляет собой совокупность двух или более отдельных ленточных фундаментов, соединенных ленточной балкой. Его также иногда называют консольным основанием или основанием ручки насоса.

Читайте также: Ступенчатый фундамент | Фундамент дома на склоне | Как построить фундамент на склоне

5. Сплошной фундамент.

Неразрезной фундамент — это тот, который поддерживает более двух колонн . Фундамент аналогичен ленточному фундаменту для стены. Нагрузки от человека 9Колонны 0101 переносятся либо непосредственно на плиту фундамента, либо через продольную балку, идущую в продольном направлении при больших нагрузках.

Фундамент такого типа подходит для сейсмоопасных зон, а также предотвращает неравномерную осадку.

Также прочтите: Что такое консоль | Что такое консольная опора » вики полезно Проект консольного фундамента

6. Фундамент перевернутой арки.

перевернутая арка или перевернутая является инженерно-строительным сооружением в виде перевернутой арки , перевернутой по сравнению с обычным арочным мостом. В простейшем случае арки просто распределяют нисходящие нагрузки от опор виадука на более широкую площадь земли, точно так же, как перевернутая арка моста.

Этот вид фундамента применяется в местах, где несущая способность грунта крайне низкая, а также нагрузка сооружения сосредоточена на стенах и глубокие земляные работы невозможны.

Также прочтите: Что такое перевернутая арка | Где используется перевернутая арочная опора » вики полезно Преимущества перевернутой арочной опоры » вики полезно Недостатки основания перевернутой арки

7. Основание ростверка.

Фундамент , состоящий из одного, двух или более слоев балок (обычно стальных), уложенных на слой бетона для распределения нагрузки по большой площади, является фундаментом для гриля. Этот тип фундамента обычно используется для опор и подмостей колонн с тяжелой конструкцией.

Фундамент ростверка используется для передачи больших нагрузок от стальной колонны на грунты с низкой несущей способностью.

Также прочтите: Grillage Foundation | Виды ростверкового фундамента | Особенности ростверкового фундамента

8. Плотный фундамент.

Сплошной фундамент , также называемый матом фундамент , представляет собой непрерывную плиту, опирающуюся на грунт, которая простирается по всей площади основания здания, тем самым поддерживая здание и передавая его вес на землю.

Плотный фундамент на самом деле представляет собой объединенный фундамент, который покрывает всю площадь непосредственно под конструкцией и поддерживает все стены и колонны.

В этом фонде R.C.C. плита снабжается балкой или без балки подходящей толщины.

Также прочтите: Что такое Raft Foundation | Типы фундамента | Деталь основания фундамента

Бетонное основание:

Глубина основания должна быть достаточной, чтобы выдерживать пробивной сдвиг и прямой сдвиг, передаваемый от нагрузки колонны. Арматура внутри фундамента должна быть рассчитана на сопротивление изгибающим моментам.

Количество дюбелей на стыке колонны и фундамента должно быть достаточным для передачи нагрузки на колонну. Чтобы обеспечить дополнительную опору, распорные фундаменты изготавливаются из бетона и армируются сталью. Поскольку распределенный фундамент передает нагрузку от здания на значительную площадь, существует небольшой риск отказа по сравнению с точечными нижними колониями.

В случае использования несущей каркасной конструкции точечные фундаменты будут усилены, чтобы выдерживать моментные силы, создаваемые ветровой нагрузкой или сейсмической нагрузкой.

Также прочитайте: Какой фундамент лучше всего подходит для дома | Типы фундаментов домов | Как построить фундамент дома » вики полезно Какой самый прочный фундамент для дома

Расчет фундамента:

Сначала необходимо определить структурные нагрузки и размеры различных элементов на уровне фундамента.
Затем нам нужно собрать данные и установить предполагаемый фундамент
После этого Определяем глубину и расположение элемента фундамента.
Также необходимо определить несущую способность грунта.
Далее, Определяем полную и дифференциальную осадку, а также прочность бетона.
Затем мы выбираем марку стали, размеры основания и толщину.
После этого процесса мы проектируем соединение основания и надстройки.
Наконец, мы проверяем подъем и устойчивость в условиях скольжения.

Также прочтите: Что такое фонд | Какова цель предоставления фонда | Типы фундамента

Формула для определения площади настила:

Используя следующую формулу, вычисляется площадь основания настила:-

A=Qt/q

Где,

Общая нагрузка, приближающаяся к настилу фундамент равен Qt, а q – базовая площадь фундамента.

Преимущества настила:

Использование настила в качестве фундамента внутри здания имеет следующие преимущества:-

Для обеспечения большей устойчивости настилающий фундамент передает и распределяет нагрузку от конструкции на значительную площадь грунта под ним.
По сравнению с другими типами фундамента, фундамент на основе фундамента практически не подвержен риску обрушения фундамента.
Контролируя повреждения внутри конструкций, такой фундамент увеличивает срок службы зданий.
Эти опоры обычно обеспечивают непрерывную поддержку конструкции.
Эти фундаменты легко установить в строительных конструкциях и легко построить подвалы.
По сравнению с несущим фундаментом фундамент на различных основаниях содержит более широкую нижнюю часть и для большей устойчивости на значительной площади более широкое основание распределяет нагрузку на конструкцию.
Бетон и армированная сталь являются основным материалом для изготовления этого типа фундамента.
В жилищном строительстве эти фундаменты обычно используются.
Уменьшает растрескивание, вызванное осадкой.
Стабилизирует грунт у основания конструкции.
Экономия затрат на строительство, проектирование и внутренний контроль.
Различается по размеру и количеству.

Также прочтите: Что такое тональная основа | Провал Pad Foundation | Деталь подушки фундамента | Типы фундаментных подушек | Расчет блочного фундамента зависит от нескольких факторов

Недостатки фундамента из фундамента:

Подходит не для всех типов почв.
Заливать всю партию приходится за один раз, но приготовить такое количество бетона самостоятельно достаточно проблематично.
Работы с заливкой бетона довольно приличный объем, так что без посторонней помощи не обойтись.

Фундамент из матового фундамента по сравнению с фундаментным фундаментом

Фундаментный фундамент:

Фундаментный фундамент (или изолированный, или насыпной) предназначен для поддержки одной колонны.
Настилающий фундамент представляет собой круглую, квадратную или прямоугольную плиту неизменной затемненности.
Иногда приходится распределять нагрузку на большую площадь.
Фундамент на распорном фундаменте, распространенный в жилых домах, имеет более широкую нижнюю часть, чем несущие стены фундамента, которые он поддерживает.
Эта более широкая часть «распределяет» нагрузку конструкции на большую площадь для большей устойчивости.

Также прочтите: What Is Well Foundation | Компонент основания скважины

Фундаменты из матов:

Фундамент из матов или плотов может представлять собой плиту больших размеров, поддерживающую различные колонны и стены под всей конструкцией или ее значительной частью.
Мат необходим там, где колонны и стены расположены так близко, что отдельные опоры перекрывают друг друга.

полезны для уменьшения неравномерной осадки на неоднородных грунтах или там, где есть большие колебания в пределах нагрузок на отдельные колонны.
Фундамент из матовых плит распределяет тяжелые нагрузки на колонны и стены по всей площади здания.
Фундаменты из матовых плит могут быть заложены у нижней поверхности или на нижней стороне фундаментов.

Также прочтите: что такое матовая основа | Мат Строительство | Преимущество и недостаток фундамента из матовых плит | Типы матового фундамента | Где используется матовый фундамент

Неглубокие фундаменты

Если глубина фундамента меньше ширины фундамента, то это называется мелким или ступенчатым фундаментом.

Фундамент неглубокого заложения – это, по сути, форма возведения фундамента, который передает строительные нагрузки на землю очень близко к поверхности, вместо подповерхностного слоя или диапазона глубин, как в глубоком фундаменте.

Может использоваться там, где несущая способность грунта, на котором должна быть построена конструкция, максимальна. Минимальная глубина этого фундамента составляет 800 мм, а максимальная глубина не превышает 4 метров.

Также прочтите: Разница между мелким и глубоким фундаментом | Что такое фонд | Типы фундамента

Распорное основание с опорой:

Основание опоры представляет собой набор цилиндрических колонн значительного диаметра, поддерживающих надстройку и передающих значительные наложенные нагрузки на прочный слой ниже. Он стоял в нескольких футах от дна. Его также называют «пост-фундамент».

Технология Насыпной фундамент с опорой

Самый обычный способ – рытье квадратной или прямоугольной скважины. Затем в котловане делается опалубка, которая определяет форму будущего фундамента; затем укладывается арматурный каркас и заливается бетон. Затем опалубка снимается и накрывается столбом.

Фундамент пирса используется с использованием следующих условий: –

Когда в верхних слоях присутствуют разложившиеся породы, а под ними находятся нижележащие слои прочной породы
Поскольку твердые глины оказывают большое сопротивление при забивке несущей сваи
Если строение необходимо построить на склоне
Почва должна иметь небольшую несущую способность воды, если только столбы не просядут под тяжелой нагрузкой дома

Расстояние между опорами

Фундаменты опор, как правило, возводятся на высоте 1-1,5 фута над дном, чтобы противостоять влаге, поскольку влага разрушает деревянные конструкции.

Также прочтите: Что такое Pier Foundation | Типы буровых пирсов | Преимущества и недостатки фундаментов на буронабивных опорах

Часто задаваемые вопросы

Рассеянный фундамент

Фундамент на распорном фундаменте , распространенный в жилых домах, имеет более широкую нижнюю часть, чем несущие стены фундамента, которые он поддерживает. Эта более широкая часть « ”распределяет вес конструкции по большей площади для большей устойчивости.

Конструкция фундамента

Фундаменты обычно предназначены для использования 3 тыс. фунтов на кв. дюйм < f’c < 4 тыс. фунтов на кв. Более высокая прочность бетона помогает уменьшить размер элемента. Однако конструкция фундамента определяется несущей способностью и осадкой.

Что такое спред?

Фундамент на основе фундамента имеет более широкую нижнюю часть по сравнению с несущим фундаментом; более широкое дно «распределяет» вес конструкции по большей площади для большей устойчивости. Распорные фундаменты используются для поддержки фундамента или набора опор под зданием.

Бетонные фундаменты

Широкие фундаменты используются для поддержки фундамента или набора опор под зданием. Чтобы добавить дополнительную поддержку, распорки построены из бетона и усилены сталью.

Рассеянный фундамент с опорой

Распорный фундамент используются для поддержки фундамента или набора опор под зданием. Чтобы добавить дополнительную опору, распорные фундаменты изготовлены из бетона и усилены сталью.

Фундамент из матового фундамента по сравнению с фундаментным фундаментом

Фундамент (или изолированный или подкладочный) фундамент предназначен для поддержки отдельной колонны. А фундамент представляет собой круглую, квадратную или прямоугольную плиту одинаковой толщины. Мат или плот фундамент представляет собой большую плиту, поддерживающую ряд колонн и стен под всей конструкцией или большой частью конструкции.

Фундаменты мелкозаглубленные

Фундаменты мелкозаглубленные являются типами мелкозаглубленных фундаментов, которые передают и распределяют точечную нагрузку от конструкции (колонны, опоры) на грунт. Фундаменты выполнены в виде каменных конструкций из сложных каменных блоков, кирпича и неармированного бетона.

Преимущества настила

Уменьшает растрескивание, вызванное осадкой.
Стабилизирует грунт вокруг основания конструкции.
Простое строительство подвалов.
Имеет непрерывный контакт со всем фундаментом , что снижает риск выхода из строя фундамента .
Экономия на строительстве, проектировании и контроле качества.

Различные типы фундаментов в строительстве Где и когда использовать?

Фундамент — важная часть сооружения, передающая нагрузку сооружения на грунт основания. Фундамент распределяет нагрузку на большую площадь. Чтобы давление на грунт не превышало его допустимую несущую способность и ограничивало осадку конструкции в допустимых пределах. Фундамент повышает устойчивость конструкции. Осадка конструкции должна быть как можно более равномерной и находиться в допустимых пределах.

Почему мы предоставляем фундаменты или фундаменты?

Проще говоря, рассмотрим 1 м ³ веса бетона, т. е. от 2400 до 2600 кг в зависимости от смеси. Подумайте, сколько бетона нужно для двухэтажного здания? Какое количество брусков необходимо? построить здание. Фундамент должен быть достаточно прочным, чтобы выдерживать все нагрузки без какой-либо осадки, поэтому для распределения вертикальной нагрузки на большую площадь сооружаются фундаменты.

Основные функции фундаментов:-

Распределение нагрузок
Стабильность против скольжения и опрокидывания
минимизировать дифференциальное поселение
Соберите против подрыва
. Получение уровня
СВЕДЕНИЕ СВЕДЕНИЕ СВЕДЕНИЯ
9002 СВЕДЕНИЯ. конкретное место. Выбираются и строятся различные типы фундаментов.
Фундаменты в основном подразделяются на два типа:
1. Фундаменты мелкого заложения
2. Фундаменты глубокого заложения
Если глубина фундамента равна или превышает его ширину, его называют глубокозаглубленным основанием , в противном случае – мелкозаглубленным основанием.
Различие между фундаментами и фундаментами:
Фундамент – это часть фундамента, построенная из бетонной или кирпичной кладки и служащая основанием для колонн и стен пола. Основная функция фундамента — передача вертикальных нагрузок непосредственно на грунт. Термин фундамент обычно используется в сочетании с мелким фундаментом.
Где мы предоставляем мелкий и глубокий фундамент?
Фундаменты могут быть мелкими или глубокими в зависимости от нагрузки и типа грунта основания. Если нагрузка, которую нужно поддерживать, очень высока, а грунт имеет низкую несущую способность, предусмотрены глубокие фундаменты. Если грунт имеет достаточную несущую способность на разумной глубине, то предусматриваются неглубокие фундаменты.
Ниже мы обсудили различные типы фундаментов домов, которые мы обычно используем для строительства. Глубокие фундаменты и неглубокие фундаменты подразделяются на следующие типы: –
Содержание
- Введение в фундаменты:-
- Почему мы предлагаем фундаменты или фундаменты?
- Основные функции фундаментов:-
- Различные типы фундаментов:-
- Различия между фундаментами и фундаментами:
- Где мы предоставляем мелкий и глубокий фундамент?
- Фундаменты мелкого заложения или насыпные фундаменты: –
- I. Изолированное основание: –
- (i) Плоское или плоское основание: –
- (ii) Ступенчатое основание: –
- (iii) Наклонное основание:-
- (iv) Башмачное или эксцентричное основание –
- (v) Комбинированное основание:-
- Прямоугольное комбинированное основание.
- Трапециевидный комбинированный фундамент.
- II. Фундамент или фундамент из плота или мата: –
- Как решить, какой фундамент следует использовать Изолированный фундамент или фундамент из плота: –
- III. Ленточный фундамент:
- Глубокий фундамент или свайный фундамент:-
- Свайный фундамент:-
- 1. Сборные сваи:
- 2. Сваи монолитные.
Насыпные фундаменты используются, когда грунт имеет достаточную прочность на небольшой глубине ниже уровня земли. Неглубокие фундаменты нуждаются в достаточной площади, чтобы передать тяжелых нагрузок на грунт основания. Как упоминалось выше, мы выбрали мелкозаглубленные фундаменты, когда грунт имеет достаточную несущую способность . Несущая способность грунта . Фундаменты мелкозаглубленных фундаментов могут быть каменными, простыми бетонными или железобетонными. Глубина мелкозаглубленного фундамента обычно меньше его ширины.
Различные типы мелкозаглубленных фундаментов далее делятся на два типа, в зависимости от несущей способности грунта:-
I.
Изолированное основание:-
Фундаменты, которые предусмотрены под каждой колонной независимо, называются изолированными фундаментами. Обычно они имеют квадратное, прямоугольное или круглое сечение. Фундамент заложен на PCC. Перед укладкой PCC на верхнюю поверхность PCC распыляют жидкость для борьбы с термитами, чтобы предотвратить повреждение основания термитами. Изолированные фундаменты предусмотрены там, где несущая способность грунта обычно высока, и они состоят из толстой плиты, которая может быть плоской, ступенчатой или наклонной. Этот тип фундаментов является наиболее экономичным по сравнению с другими типами фундаментов.
Преимущества изолированного фундамента:-
1. Экономично при размещении колонн на больших расстояниях.
2. Рабочие с небольшими знаниями или вообще без них могут легко построить.
3. Простота конструкции: земляные работы, опалубка, размещение арматуры и укладка бетона просты.
(i) Плоские, плоские или плоские фундаменты: –
Эти виды фундаментов обычно имеют квадратную, прямоугольную или круглую форму, которые предусмотрены под каждым столбец самостоятельно. Плоский или кулачковый фундамент является одним из неглубоких фундаментов. Это круглая, квадратная или прямоугольная плита одинаковой толщины.
(ii) Ступенчатый фундамент:-
Эти типы фундаментов были построены в старые времена, теперь они устарели. Судя по названию, фундаменты укладываются друг на друга как ступени. Три бетонных сечения уложены друг на друга и образуют ступеньки. Такой тип фундамента еще называют ступенчатым. Ступенчатый фундамент используется в основном в жилых домах.
(iii) Фундамент с уклоном:-
Фундамент с уклоном представляет собой трапециевидный фундамент. Они спроектированы и построены с большой осторожностью, чтобы убедиться, что верхний уклон в 45 градусов сохраняется со всех сторон. Если сравнивать трапециевидный фундамент с плоским фундаментом, использование бетона меньше. Таким образом, снижается стоимость фундамента в бетоне, а также армирования.
(iv) Башмак или эксцентриковая опора –
Башмак представляет собой половину выреза из первоначальной опоры и имеет форму башмака. Они построены на границе собственности, где нет места отступа. Он строится в углу участка, когда внешняя колонна находится близко к границе или линии собственности, и, следовательно, нет возможности проецировать фундамент намного дальше поверхности колонны. Колонна предоставляется или нагружается по краям башмака. Фундаменты башмаков сооружаются при несущей способности грунта 24 кН/м 9 .0535 2
(v) Комбинированный фундамент: –
Фундамент, который имеет более одной колонны, называется комбинированным фундаментом. Этот вид фундамента используется, когда есть ограниченное пространство. Из-за нехватки места мы не можем отливать отдельные фундаменты, поэтому фундаменты объединяются в один фундамент. Они подразделяются на два типа в зависимости от их формы:
1. Прямоугольный комбинированный фундамент.
2. Трапециевидный комбинированный фундамент.
II.
Фундамент или основание из плота или мата: –
Когда нагрузка на колонну велика или когда безопасная несущая способность грунта очень низкая, необходимая площадь основания становится очень большой. Как уже упоминалось, эта опора находится в неглубоком фундаменте. Таким образом, чтобы распределить нагрузку на большую площадь с меньшей глубиной, мы должны увеличить площадь основания. Если мы увеличиваем площадь основания, основания перекрывают друг друга, вместо того, чтобы обеспечивать каждое основание для каждой колонны, все столбцы размещаются в общем основании. Сплошной фундамент — это сплошная железобетонная плита, покрывающая всю площадь под строением и поддерживающая все колонны. Такой фундамент за счет собственной жесткости сводит к минимуму дифференциальные осадки.
Он предоставляется в таких местах, как морское побережье, прибрежная зона, где уровень грунтовых вод очень высок, а несущая способность почвы очень слаба.
При числе колонн более чем в один ряд, обеспеченных комбинированным фундаментом, такой фундамент называется матовым или ростверковым.
Как решить, какой фундамент следует использовать Изолированный фундамент или Стропильный фундамент: –
1. Если несущая способность грунта очень хорошая, а нагрузка на надстройку очень мала. Рекомендуется использовать изолированный фундамент.
2. Если несущая способность грунта очень низкая, например, менее 100 кПа (это не точное число, но его можно использовать в качестве границы)
3. Если нагрузка надстройки, передаваемая на фундамент, очень высока площадь используемого изолированного фундамента составляет более половины площади, покрытой зданием (это рекомендуется Джозефом Э. Боулзом).
4. Когда грунт содержит линзы (или слабые зоны), которые необходимо перекрыть, можно использовать плот.
Фундаменты плотов не имеют ошейника, они начинаются непосредственно от поверхности земли, но армирование ошейника начинается с плота.
III. Ленточный фундамент:
Ленточный фундамент также называется Фундамент стены. Как видно из самого названия, это ленточный фундамент, который следует по траектории стены надстройки. Этот тип фундамента предназначен для несущих стен. Это непрерывное полоса из бетона, служащая для распределения веса несущей стены по площади грунта. Ширина ленточного фундамента определяется с учетом несущей способности грунта. Чем больше несущая способность грунта, тем меньше ширина ленточного фундамента.
Преимущества ленточного фундамента:
1. Для строительства не требуются дорогостоящие инструменты.
2. Простота сборки
3. Для сборки не требуется квалифицированный труд.
Недостатки ленточного фундамента:
1. Менее прочный по сравнению с другими типами фундаментов
2. Этот тип фундамента не подходит для определенных типов грунтов
Если глубина фундамента больше его ширины, заложенный фундамент известен как глубокий фундамент . В глубоком фундаменте отношение глубины к ширине обычно больше 4 к 5. Глубокие фундаменты по сравнению с мелкими фундаментами распределяют нагрузку надстройки вертикально, а не в поперечном направлении. Глубокие фундаменты предусматриваются, когда ожидаемые нагрузки от надстройки не могут быть выдержаны на мелкозаглубленных фундаментах.
Свайные фундаменты:-
Свая представляет собой длинный элемент, передающий вертикальную нагрузку , изготовленный из дерева, стали или бетона. В свайных фундаментах в основание сооружения забивается несколько свай.
Сооружаются там, где необходимо устранить чрезмерную осадку и где нагрузка должна передаваться через мягкую толщу грунта, где несущая способность грунта достаточна. Эти типы фундаментов предусмотрены, когда несущая способность почвы очень слабая, а уровень грунтовых вод (уровень) высокий. Эти типы фундаментов обычно проектируются на участках морского побережья, мосты для сооружения столбов и т. д.
Основная цель установки свай под фундамент – предотвратить осадку конструкции. Если мы не предусмотрим сваи под фундамент, то здание будет иметь осадку. Сваи забивают в грунт до обнаружения твердых пластов (в сжимаемом) слое земли.
Свайные фундаменты делятся на два типа:
1. Сборные сваи.
2. Сваи монолитные.
1. Сборные сваи:
Сборные сваи отливаются на заводе и доставляются на площадку. Такие сваи изготавливаются в готовом виде и используются там, где мало места для заливки сваи. Сборные сваи неэкономичны и требуют больше денег для транспортировки свай на площадку.
Сборные бетонные сваи обычно представляют собой армированные или предварительно напряженные бетонные сваи. Эти сваи занимают больше места для отливки и хранения, а также требуют больше времени для схватывания и отверждения. Сборные железобетонные сваи обычно используются при максимальной расчетной нагрузке около 800 кН, за исключением больших предварительно напряженных свай. Длина сборных железобетонных свай варьируется от 4,5 м до 30 м. Сваи из предварительно напряженного бетона по сравнению с сборными и железобетонными сваями имеют меньший вес, просты в обращении, обладают высокой несущей способностью и чрезвычайно долговечны.
Преимущества сборных свай:-
- Армирование, предусмотренное в сборных сваях, не подлежит смещению и перемещению.
- Стоимость изготовления сборных свай меньше, так как одновременно изготавливается большое количество сборных свай.
- Дефекты сваи можно легко обнаружить после снятия опалубки , и эти дефекты (например, наличие полости или отверстия) можно устранить до забивки сваи на строительной площадке.
Недостатки сборных свай:-
- Эти сваи тяжелые, поэтому для переноски и транспортировки сваи на площадку требуется специальное оборудование.
- При транспортировке необходимо соблюдать осторожность, иначе сваи могут сломаться.
- Для забивки этих свай в полевых условиях требуется тяжелое сваебойное оборудование.
- Эти сваи являются дорогостоящими, так как требуется дополнительное армирование, чтобы выдерживать нагрузки при транспортировке и забивке.
