Конструкции зенитных фонарей – основные требования
В современной архитектуре многоэтажек, торговых центров, офисных зданий и коттеджей, все чаще и чаще, вместо обычных скатных или плоских глухих крыш появляются необычные светопрозрачные конструкции. Эти элементы построек выполняют одновременно несколько функций – кровли, окна и вентиляционного проема. Называются они зенитными фонарями.
По своей конструкции изделия напоминают зимние сады. Но если последние опираются на фундамент или на грунт, то фонари опираются на несущие стены и являются крышей или ее частью.
Согласно строительному словарю «зенитный фонарь» это не что иное, как многогранная или круглая в плане постройка с большими остекленными рамами. Эта часть венчает купол или другое перекрытие. Конструктивное решение зенитных фонарей имеет ряд окон, которые по высоте могут располагаться в несколько этажей. Этот остекленный элемент кровли, предназначен не только для защиты от осадков, но и для естественного освещения.
Пользователи конструкций с зенитными фонарями с восхищением отзываются о помещениях, которые находятся под подобными кровлями. Дневной свет, который проходит через эту конструкцию, имеет лучшую насыщенность, чем освещенность проникающая через обычные вертикальные оконные проемы.
Использование зенитных фонарей вместо глухих крыш в сооружениях, делает помещения более комфортными, компенсирует недостаток естественного освещения в бассейнах, торговых центрах, развлекательных и спортивных центрах.
Конструкции зенитных фонарей могут быть самыми различными. Все зависит от вкусов и фантазий того или иного архитектора. Самыми распространенными и современными формами этих строительных стеклянных крыш являются – пирамидальные, арочные, двускатные, четырехскатные и плоские.
В зависимости от величины пропускаемого света, стеклянные крыши могут быть точечными (освещаются определенные места) или ленточными (для максимального освещения, например, в производственных цехах или торговых залах).
Первый вариант более прост в установке, а второй располагают по всей длине кровли.
Выбор типа конструкции зависит от назначения строения – для частного проживания, производственных нужд, торговли и т.д. Для каждого объекта необходим свой уровень освещенности и своя величина объема удаляемого задымленного или загрязненного воздуха.
Устройство зенитных фонарей
Все эти архитектурные элементы состоят из двух частей – прозрачной и рамной. Для обеспечения высокой световой пропускной способности фонари изготавливают объемными по форме.
Рама конструкции, в отличие от оконной, имеет специальную окантовку для монтажа в проемы кровли. В качестве материала для ее изготовления используют пластиковый или алюминиевый профиль. Предпочтение отдается последнему из-за его прочности и небольшого удельного веса.
Светопрозрачную часть производят из стеклопакетов, которые могут быть различными по конструкции. Толщину и вид материала (чаще всего, поликарбонат или оргстекло) рассчитывают исходя из необходимых характеристик по светопропусканию и прочности.
Обязательно учитывают возможные климатические влияния (максимальные снеговые и ветровые нагрузки, град, ливень, солнечное излучение, сейсмические колебания).
Для придания прозрачному материалу большей прочности и для достижения высокой степени безопасности, его могут покрывать специальными защитными пленками. Выбор их достаточно широк. По представленным образцам можно подобрать необходимую цветовую гамму. Имеются солнцезащитные покрытия не пропускающие ультрафиолетовые лучи.
Для объектов, где должна быть повышенная степень безопасности и где имеется вероятность вандализма или взлома, рекомендуется применение высокопрочного поликарбоната. Он крепче стекла в десятки раз и обладает достаточной упругостью. Его трудно разбить и у него очень высокая огнестойкость. Материал может быть уложен в несколько слоев. Единственный его минус – меньшая светопропускная способность.
В качестве фурнитуры могут быть механические или электрические приводы открывания створок для проветривания помещения.
Требования к устройству зенитных фонарей
Эти строительные элементы являются очень ответственными частями зданий. Поэтому они должны:
- обеспечивать максимально возможное дневное освещение в закрытом помещении;
- снижать потери тепла в холодное время;
- исключать создание парникового эффекта в жаркие дни;
- обеспечивать безопасность конструкции;
- давать возможность удобного технического обслуживания или ремонта кровли;
- уменьшать затраты на проветривание помещения в летние дни.
Выбрать правильное конструктивное решение зенитных фонарей не простая задача для клиентов. Стеклянные крыши являются сложными архитектурными конструкциями, как по изготовлению, так и по монтажу. Поэтому, заниматься этими вопросами должны только специалисты. Компания «Завод оконных конструкций «Гигант» имеет достаточный опыт работы с такими объектами. Обращайтесь. Проконсультируем и выполним качественно и оперативно ваш заказ.
Зенитные фонари на заказ: изготовление и установка
Акриловое стекло широко используется в архитектуре для сооружения светопрозрачных конструкций. Одно из самых популярных направлений – изготовление зенитных фонарей на заказ из акрила. Такие элементы позволяют рационализировать схему естественного освещения и вентиляции помещения, благодаря чему существенно снижаются затраты на кондиционирование воздуха и электроснабжение. Вспомогательная, но не менее значимая функция заключается в противопожарной защите: во время пожара эти отверстия служат каналами дымоудаления. Это особенно актуально для общественных зданий – офисов, торговых центров, выставочных павильонов, коттеджей, бассейнов, терминалов аэропортов и вокзалов, спортивных комплексов, производственных цехов, а также жилых помещений, расположенных на верхних этажах или в мансардах.
Виды зенитных фонарей
Глухие зенитные фонари выполняют функцию естественного освещения. Основание конструкции изготавливается из оцинкованной стали.
Гидроизоляционный слой защищает места примыкания акрила и каркаса от проникновения влаги. Дополнительная защита от теплопотерь обеспечивается устройством теплоизоляционного слоя.
Открывающиеся зенитные фонари предназначены не только для оптимального освещения пространства, но и для естественной вентиляции. Конструкция имеет сходные черты с глухим зенитным фонарем за исключением наличия ручного или автоматизированного привода управления люком. В данной конструкции предусматривается возможность незначительного подъема крышки люка. Образованного просвета достаточно для притока воздуха.
Зенитные фонари для выхода на крышу выполняют все вышеописанные функции и служат переходом между помещением и кровлей. Люк имеет замковое устройство и может закрываться на ключ. В поднятом состоянии крышка устанавливается на специальную опору – такая система делает эксплуатацию конструкции удобной и безопасной.
Ознакомьтесь с одной из наших работ по изготовлению зенитных фонарей на заказ.
Функция естественной вентиляции
Оснащение зенитных фонарей люками позволяет решить проблему естественной вентиляции в помещении, наполняя пространство свежим воздухом и не создавая сквозняков. Теплый воздух, насыщенный углекислым газом, поднимается вверх к потолку и выходит через приоткрытые люки. Свежий воздух снаружи поступает в помещение, создавая оптимальный микроклимат. Простое и эффективное обеспечение пространства чистых воздухом существенно снижает расходы на принудительную вентиляцию с помощью приточно-вытяжных систем.
Функция естественного освещения
Световая эффективность вертикальных окон в три раза ниже по сравнению с зенитными фонарями. Лучи солнца равномерно распределяются по комнате. Использование акрилового остекления многократно усиливает этот эффект, поскольку данный материал обладает отличной светопропускающей способностью. Не являясь преградой для полезного спектра ультрафиолетового излучения, акрил задерживает лучи опасного диапазона, делая пребывание в помещении максимально комфортным и безопасным.
Для получения более равномерного и эффективного освещения используются специальные схемы размещения нескольких небольших фонарей.
Эксплуатация зенитных фонарей удобна как летом, так и в зимние месяцы. Конструктивные особенности и схема расположения разрабатывается таким образом, чтобы избежать заноса фонаря снегом. Конструкция возвышается более чем на полметра над уровнем кровли, поэтому едва упавший свежий снег сразу же сдувается с поверхности. Если глубина снежного покрова не превышает высоту фонаря, то конструкция продолжает работать в обычном режиме.
Оптимальные формы зенитного фонаря – арочная и сферическая. Двускатные и П-образные конструкции имеют места концентрации напряжений, за счет чего снижается их несущая способность. В арочных и сферических фонарях нагрузка распределена равномерно без резких перепадов. Кроме того, в таких схемах используется меньшее количество материала, что существенно отражается на цене в более выгодную для заказчика сторону.
Целесообразность применения акрила для изготовления зенитных фонарей на заказ
Благодаря акриловому стеклу, изготовление конструкции зенитных фонарей становится целесообразным и выгодным с технической, эксплуатационной и экономической стороны.
Уникальные характеристики акрила не оставляют конкурентам никаких шансов: акриловое стекло было и будет оптимальным решением для сооружения светопрозрачных кровельных конструкций.
– Возможность изготовления арочных и полусферических конструкций. Технология гибки и выдувания акрила позволяет изготавливать зенитные фонари любой конфигурации.
– Высокая светопропускающая способность. Акриловые листы пропускают 98% света, делая атмосферу в помещении легкой и сияющей.
– Теплоизоляционные свойства. Специальные марки PLEXIGLAS с покрытием HEATSTOP обладают повышенной теплоизолирующей способностью. Материал задерживает инфракрасное излучение, снижая потери тепла через кровлю на 60%.
– Устойчивость к граду. Благодаря прочности акрила, зенитный фонарь защищен от ударного воздействия града.
– Небольшой вес. Легкие по сравнению с обычным стеклом акриловые листы не создают чрезмерной нагрузки на перекрытия. Трудоемкость процесса монтажа крупногабаритных деталей снижается за счет их относительно небольшого веса.
– Жесткость. Большие акриловые листы защищены от прогиба, конструкция зенитного фонаря устойчива и стабильна.
– Отличная звукоизоляция. Через остекление практически не проникает шум, атмосфера в помещении остается тихой и спокойной.
– Идеальная прозрачность и устойчивость к УФ-излучению. Акрил не желтеет при эксплуатации на улице, гарантия на отсутствие пожелтения составляет 30 лет.
– Устойчивость к перепадам температур. Мороз и жара не оказывают негативного влияния на характеристики акрила, этот материал можно использовать в любых климатических поясах.
– Пожаробезопасность. Во время пожара материал не дымит и не выделяет токсичных компонентов.
– Антикапельное покрытие NO DROP. Эффект самоочищения достигается за счет применения специального антикапельного покрытия. Грязь, капли и конденсат не задерживаются на поверхности, стекают, не оставляя потеков. Пыль смывается дождевыми потоками.
– Разнообразие цветовых решений.
Зенитные фонари могут быть не только бесцветными. С помощью радужного акрила можно создать уникальную архитектурную конструкцию, которая будет привлекать внимание переливами ярких цветов.
Акриловое остекление зенитных фонарей позволяет оптимизировать следующие показатели:
- – Коэффициент естественного освещения;
- – Параметры температуры воздуха;
- – Скорость и направление перемещения воздушных потоков;
- – Воздухообмен;
- – Ремонтопригодность и удобство эксплуатации;
- – Долговечность конструкции.
Компания «АкрилШик» внедряет передовые технологии применения акрила в архитектуре. Изготовление и установка зенитных фонарей – это лишь часть наших технологических возможностей. Мы располагаем собственными производственными площадями, используем в работе современное оборудование и гордимся профессионализмом наших специалистов. Для получения подробной консультации посетите раздел “Контакты” и свяжитесь с нашим специалистом.
Реализованые работы
Акриловый аквариум
Изготовление аквариума для SPA-отеля «Величъ Country Club»Плинтус из искусственного камня
Изготовление напольного плинтуса из искусственного камня для ТРЦ «Европейский», г. Москва
Защитные колпаки из оргстекла
Изготовление защитных колпаков из оргстекла

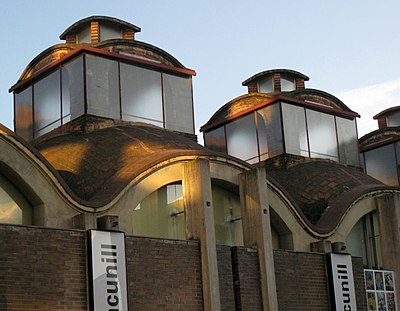

ФОНАРИ в АРХИТЕКТУРЕ | Помощь в дизайне интерьера
Сообщение 444 – Гаутам Шах
.
Фонари представляют собой чехлы на масляные лампы или свечи для защиты пламени от сильного ветра и дождя. Чехлы защищают фонари от ожогов и распространения огня. Позже они были приняты в качестве архитектурной особенности для освещения.
Фонари были определены как отличительных архитектурных элемента как проемы в течение романского периода. Фонарь разработан из многих предыдущих элементов , которые были размещены на крыше здания. Эти элементы в разных культурах служили трем основным целям 1 Привнесение дневного света в интерьеры зданий , 2 Обеспечение светящейся черты в темном внешнем ландшафте и , 3 Добавление воздушных форм силуэтов к дом .
Фонарные проемы были предшественниками фонарей. Это были горизонтальных щелевых отверстия , созданные путем удержания плиты прохода на более низком уровне, чем основная плита. Отверстия фонаря обеспечивали постоянное качество света во внутреннем пространстве . Египетская и микенская архитектура использовали отверстия верхнего уровня для освещения и вентиляции больших помещений.
В минойских дворцах Крита, таких как Кносс, световых колодца использовались для дополнения дневного освещения. В римских базиликах он образовывал ряд окон в верхней части главного зала .
Серия окон в плоских боковых стенах римских базилик обеспечивала достаточное, хотя и узконаправленное освещение. В романский период значительно увеличился центральный участок (четыре угла крестообразного плана). Использование подвесок позволило разместить купол круглой или квадратной формы. Однако купол, расположенный таким образом, не был заметен снаружи, как и поднят с добавлением барабана . Барабан был пробит несколькими окнами (Санта-Хагия, Константинополь). Квадратное пространство в плане с установленным куполом обеспечивало прекрасную аэродинамическую форму, но имело два основных недостатка. В ней не было четкого направления для молитв и связанных с ними церемоний и это была очень дорогая, затратная по времени и материалам система .
В романских и готических церквях секция над нефами имела несколько фонари окна . Эти окна с течением времени стали на выше и значительно больше . Окна большего размера создавали замечательные светлые интерьеры, освещенные дневным светом, но лишали очарования оконные проемы верхних этажей .
Готическая архитектура предоставила несколько многослойных отверстий , а потребность в интенсивном дневном освещении была заменена некоторыми драматическими локальными эффектами. Это было сделано с использованием световые мачты . Башенные конструкции , использовались для колоколов (кампанила или колокольня), лестниц, а также в качестве архитектурных элементов (шпиль, шпиль). Башни номинально представляют собой прочные конструкции в основании, но по мере подъема имеют все больший размер или большее количество отверстий.
Башня пропускала свет с равномерным, но драматическим эффектом, как современный прожектор . Шпили и шпили стали очень высокими остроконечными сооружениями, почти достигающими неба. Они были видны издалека, но стали бесполезными для передачи света внутрь. Их стало маяки , потому что освещались небольшой масляной лампой, и ее присутствие и формы были заметны в темных ночах .
Структура шпиля
Шпили и шпили, похожие на копья , отмеченные своим присутствием изменением силуэта здания . Несколько из них были добавлены, чтобы удовлетворить нескольких спонсоров. Конструкции должны были быть легкими и иметь правильную раму, чтобы достигать небес. Это были с деревянным каркасом , но позже стал использоваться листовой металл (18С). В течение викторианской эпохи и позже большие нерелигиозные общественные здания и большие жилые дома начали использовать башнеподобные конструкции.
Они использовались в качестве декоративного кровельного элемента и в качестве светового колодца для лестниц . Местами необходимость добавления волнистости силуэта не была острой, и использовались сложные световые люки, купола и стеклянные оранжереи .
В Индийская архитектура периода Великих Моголов , Крыша Чхатри (павильоны) размещались на террасах зданий, воротах, валах и т.д. Чхатри представляли собой функциональные летние сиденья на террасах, а также декоративные формы .
.
Нравится:
Нравится Загрузка…
Fiat Lux – Венецианские фонари
экономически привнести естественный свет во внутреннее пространство.
Фонарь – San Giacomo dall’Orio (c)2011 Randy D. Bosch
В зданиях могут быть окна, которые обычно находятся в стенах этажей на высоте обзора или около нее, фонари – высоко в стенах или в различных «выдвижных окнах».
«устройства в крышах, такие как слуховые окна и фронтоны, а также мансардные окна — застекленные отверстия в крышах, либо построенные в плоскости поверхности крыши, либо приподнятые для формы и дренажа, но все же явно являющиеся частью формы крыши.
Настоящие «фонари» встречаются реже, а в Венеции фонари почти исключительно в церквях. В частности, во многих церквях, которые имеют купола над апсидой, трансептом, нефом или часовнями здания.
- Фонарь – le Salute (c)2011 Рэнди Д. Бош
Купола находятся в меньшинстве из сотен или более церквей Венеции. У некоторых, например у Сан-Марко, их больше одного. Еще реже встречаются семнадцать церквей с куполами, увенчанными фонарями. Купола трудно поддерживать и строить, огромные структурные массы возвышаются намного над остальной частью здания, а также в большинстве случаев «нарушают бюджет». Из сотен зданий, которые я спроектировал как архитектор, только один купол пережил бюджетный топор – и то на здании суда!
Многие купола стоят на «барабанах», цилиндрических архитектурных устройствах, часто с окнами в фонаре.
Фонарь – Сан-Джорджо-Маджоре (c) 2011 Рэнди Д. Бош
Вы найдете фонари, освещающие интерьер высоко над полом в Сан-Джакомо-дель-Орио, Санта-Мария-Мираколи, Салюте, Сан-Джорджо-Маджоре, Джезуати, Реденторе, Санта-Мария-Формоза, Сан-Джеремия, Санта-Мария-Маддалена, Сан-Джорджо. деи Гречи, Сан-Пьетро-ин-Кастелло, Сан-Заккария, Заниполо, Сан-Исепо, Ле Зитель, Сан-Симеон-Пикколо и Санта-Мария-Матер-Домини. Если вы найдете еще один или два, пожалуйста, дайте мне знать!
Множество куполов Сан-Марко имеют вентиляционные отверстия под гораздо меньшими куполами на каждой вершине, которые кажутся фонарями, но ни один из них не может освещать внутреннюю часть, учитывая луковичные слои конструкции под куполами, которые наблюдает публика.
