Асбестоцементные трубы для фундамента
Столбчатый монолитный фундамент
Столбчатый монолитный фундамент из хризотилтрубобетона состоит из хризотил-цементной трубы 400 мм, залитой бетоном в который жестко заделана несущая колонна из асбестоцементной трубы меньшего диаметра. Применяют для домов с несъемной опалубкой. На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм. Внутреннюю полость несущей колонны армируют металлическим каркасом. По наружному контуру здания столбчатый фундамент связан бетонной балкой в несъемной опалубке из плоских хризотилцементных листов.
| Поз. | Наименование |
|---|---|
| 1 | Арматурный каркас (металлические стержни 0 10 мм) |
| 2 | Асбестоцементная безнапорная труба Ø 200 мм |
| 3 | Засыпной грунт |
| 4 | Мелкозернистый бетон |
| 5 | Мелкозернистый бетон |
| 6 | Песок или гравийно-песчаная подушка |
| 7 | Асбестоцементная труба Ø 400 мм |
цены на асбоцементные трубы
Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м.
На дно фундаментной ямы укладывают песок или слой гравия с песком толщиной 100-150 мм, заливают бетон для устройства опорной плиты и утапливают в него арматурный каркас. На верхнюю часть каркаса надевают асбестоцементную трубу для фундамента и заполняют ее внутреннюю полость цементно-песчаным раствором или бетоном. Для увеличения площади сцепления с опорной плитой трубу немного приподнимают, чтобы часть раствора (бетона) вытекла. Пространство между трубой и стенками ямы засыпают грунтом. Длина труб зависит от глубины заложения фундамента. В случае установки данной конструкции фундамента в непучинистых грунтах армирование труб допускается не выполнять.
| Поз. | Наименование |
|---|---|
| 1 | Арматурный каркас |
| 2 | Асбестоцементная безнапорная труба 0100-200 мм |
| 3 | Засыпной грунт |
| 4 | Цементно-песчаный раствор или бетон |
| 5 | Монолитный бетон |
| 6 | Песок или гравийно-песчаная подушка |
цены на асбестоцементные трубы
Применяют на глубокопромерзающих пучинистых грунтах при глубине заложения фундамента из асбестоцементных труб более 0,8-1,0 м.
| Поз. | Наименование |
|---|---|
| 1 | Металлическая труба 40-60 мм |
| 2 | Асбестоцементная безнапорная труба 0100-200 мм |
| 3 | Засыпной грунт |
| 4 | Цементно-песчаный раствор или бетон |
| 5 | Монолитный бетон |
| 6 | Песок или гравийно-песчаная подушка |
Прайс лист на асбестоцементные трубы
Свайный фундамент для дома
Применяется при необходимости передачи на слабый грунт значительных нагрузок, при высоком уровне стояния грунтовых вод.
| Поз. | Наименование |
|---|---|
| 1 | Буронабивная свая – фундаментная опора из асбестоцементной трубы |
| 2 | Арматурный каркас фундамента |
| 3 | Ростверк |
| 4 | Бетон |
Прайс лист на асбоцементные трубы
как построить, устройство (фото и видео)
Опубликовано:
08.
08.2013
При выборе конструкции фундамента необходимо учитывать размер планируемой постройки, местность, глубину промерзания грунта, вид почвы. Если это небольшой одноэтажный дом, гараж или дом со стенами из легкого бетона, то фундамент из асбестоцементных труб будет отличным решением для вашего дома (moifundament.ru).

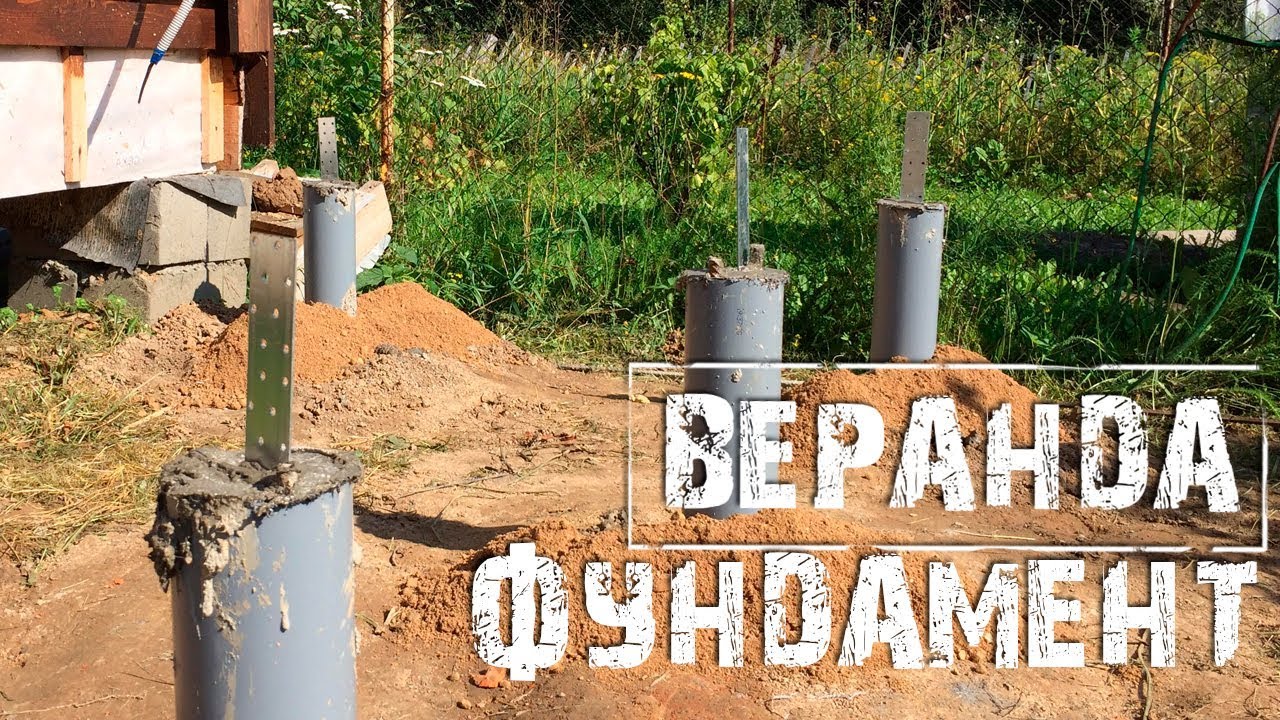

Столбчатый фундамент при помощи асбестоцементной трубы дает возможность практически сразу начать строительство здания. Фундамент должен отстоять всего 6-8 дней.
Устройство свайного фундамента
Для строительства дома на сваях для начала необходимо произвести разбивку на местности. Сваи должны находиться друг от друга на расстоянии не больше 2 м. Столбчатый фундамент для дома с размерами стен 10 х 10 м в идеале требует бурения 19 скважин глубиной 2-3 м (под каждую точку опоры). Далее необходимо сделать ямки под сваи. Важно соблюдать такое условие, как проведение диагонали между противоположными углами. В дальнейшем это предотвратит возникновение перекоса стен.
Сваи из асбестоцементных труб должны находиться на одном уровне.
Ямки под сваи можно сделать, используя буроям. Главное отличие бурояма от бура в том, что первый инструмент имеет мотопривод. Вал, на котором закреплен бур у этого инструмента, вращает двигатель небольшого размера. При эксплуатации его необходимо всегда держать вертикально, по мере необходимости доставать инструмент из ямки и очищать от земли. Иногда, в качестве опоры для сваи, используют железобетонную подушку, которую кладут на дно ямы.
На ровных участках, при условии что колонны будут подняты над уровнем земли в среднем на высоту около 400 – 500 мм, достаточно использовать под сваи асбестоцементные трубы диаметром 200 мм. Если Вы планируете построить дом на участке, который имеет небольшой уклон (перепад высот около 500 мм по длине дома), то целесообразно будет использовать трубы диаметром не менее 250 мм.
Бурение скважин под свайный фундамент производится до глубины промерзания грунта немного большим диаметром, чем диаметр столба, для этого используется бур соответствующего размера.
В подготовленные скважины монтируются трубы, каждая из них выставляется по уровню и засыпается песком.
Далее песок около каждой трубы следует утрамбовать. Остальную поверхность необходимо заполнить грунтом и уплотнить. Столбы на 1/3 заливают цементным раствором. Затем, для создания бетонного основания, необходимо вытащить их на 15 см и оставить в таком состоянии до тех пор, пока схватится бетон. После чего столбы заливают цементом полностью, постоянно прощупывая раствор металлическим стержнем. Это необходимо для предотвращения возникновения воздушных полостей и незаполненных участков.
Верхнюю часть всех столбов необходимо вывести в одну плоскость, после чего на них устанавливается обвязка из бруса. Для крепления обвязки из бруса в верхней части сваи в свежий бетон монтируется шпилька М16 – 400 мм (закладная), с одной стороны на шпильку необходимо накрутить гайку, а с другой – обмотать изолентой до середины и вставить конец с гайкой в бетон.
Возведение свайного фундамента происходит достаточно быстро, при этом значительно уменьшается расход бетона.
Если вид почвы или нагрузка на несущую часть требуют дополнительного армирования, столбчатый фундамент допускает такую возможность. При использовании арматуры три стержня диаметром 12 мм помещают в столб, потом производится заливка бетоном.
Следующим этапом строительства является заложение выводов труб для водоснабжения и канализации под дом. Для этого верхний слой грунта необходимо снять, уложить геотекстиль и выполнить под домом гравийную отсыпку (данные действия помогут избежать зарастания участка под домом травой, что является пожароопасным). Террасирование под домом – обязательное условие постройки здания на склоне, чтобы предотвратить смывание гравия.
Далее производится установка опалубки и заливка ее цементом. Для хорошей вентиляции подпольного пространства необходимо сделать отверстия в двух противоположных углах цоколя. Так же, как и сваи, отверстия выполняются из асбестоцементных труб, обрезать которые можно с помощью болгарки. Свайный фундамент готов.
Вернуться к оглавлению
Преимущества свайных фундаментов
Сваи – одна из наиболее экономически выгодных и практичных конструкций. Свайный фундамент обходится достаточно дешево, а его возведение происходит быстро, при этом расход бетона значительно меньше, нежели при постройке полностью цементных оснований. Обустройство столбчатого фундамента в 2 раза дешевле ленточного. При строительстве на крутых склонах и участках, подвергаемых подтоплению, основание на сваях – лучший вариант.
Также весомым преимуществом является то, что необходимое количество технических и человеческих ресурсов минимально. Дома, в основании которых использовался столбчатый фундамент, имеют минимальную площадь соприкосновения с поверхностью земли, следовательно, в них всегда будет тепло и сухо, так как асбестоцементные изделия обладают очень низкой теплопроводностью, что и позволяет хорошо сохранять тепло.
В результате, используя свайный фундамент, вы станете обладателем сухого и теплого дома.
Кстати, столбчатый фундамент можно закладывать даже зимой. Возведение такого фундамента возможно при температуре -100°C.
Похожие статьи:
Анализ работы асбестоцементной сваи-оболочки при нецентральном нагружении и принудительном кручении
NASA/ADS
Текст научной работы на тему «Анализ работы асбоцементной сваи-оболочки при внецентровом нагружении и принудительном кручении»
- Габибов Фахраддин ;
- Джамалов, Джасарат ;
- Ахмедова, Айтан
Аннотация
В статье рассматривается новая конструкция круглой сваи с относительно более гладкой поверхностью, разработанная с целью устранения чрезмерных отрицательных сил трения.
Проведено теоретическое исследование работы асбестоцементной сваи-оболочки при внецентренном нагружении, возникающем в ответ на неравномерные деформации окружающего грунта и сейсмические нагрузки. Рассмотрено поперечное сечение верхней внецентренно сжатой части гибкого асбестоцементно-трубобетонного элемента сваи. При рассмотрении напряженно-деформированного состояния гибких внецентренно сжатых асбоцементно-трубобетонных свай принимается посылка о соблюдении гипотезы плоских сечений. При прогнозируемом интенсивном развитии сил трения нагружения предлагается способ предварительного поворота этих круглых свай вокруг оси для снятия основной части сцепления между боковой поверхностью сваи и грунтом основания. Теоретически оценено напряженно-деформированное состояние указанной сваи, которое формируется при ее кручении вокруг оси. Свая рассматривается как составной элемент, состоящий из бетонного цилиндра и асбестоцементной трубы. В первом приближении примем, что объемные силы отсутствуют, а бетонное ядро и асбестоцементная оболочка жестко связаны.
По принципу Сен-Венана можно считать, что для витого стержня на достаточно большом расстоянии от его концов напряжения зависят от крутящего момента и не зависят от способа распределения сил, придающих этот момент по концевые секции. На основании основных уравнений теории упругости следует, что в свае круглого сечения, ограниченной концентрически круглой оболочкой, сечения при кручении остаются плоскими.
- Публикация:
Сеть конференций E3S
- Дата публикации:
- Май 2022
- DOI:
- 10.1051/e3sconf/202236302015
- Биб-код:
- 2022E3SWC.
36302015G
36302015G Трубы с асбестом, все еще используемые в новых зданиях
Асбестовая труба, изготовленная Logard, свисает с внешнего потолка многоквартирного дома в центре Торонто, 23 июня 2014 года. Fred Lum/The Globe and Mail
Трубы, содержащие асбест, прокладываются в новых кондоминиумах, больницах и высотных домах в Канаде, несмотря на широко распространенные проблемы со здоровьем, которые заставили многие страны запретить его использование.
Новые установки появляются в связи с тем, что города по всей стране тратят миллионы долларов на управление и удаление асбестовых материалов из общественных зданий, таких как школы, общественные центры, суды и медицинские учреждения.
В отличие от большинства других развитых стран, Канада никогда не запрещала использование асбеста и продолжает импортировать и экспортировать асбестосодержащие материалы, такие как трубы и черепица, сообщает The Globe and Mail.
Асбестоцементные трубы разрешены как в Канаде, так и в США, хотя существуют правила их разрезания и утилизации. Неясно, сколько асбестоцементных труб устанавливается в Торонто и других городах, и, по-видимому, нет централизованных записей о том, где используется асбест. Как только продукты импортируются в Канаду, трудно определить, где они на самом деле продаются. Основная проблема заключается в том, что многие рабочие, арендаторы и владельцы могут не знать об асбестовых материалах в их зданиях, что повышает риск случайного воздействия, особенно в случае пожара или по мере того, как материалы начинают портиться.
Всемирная организация здравоохранения объявила все формы асбеста канцерогенными и рекомендует прекратить его использование. В Канаде асбест стал главным убийцей на рабочем месте, вызывая такие заболевания, как мезотелиома и асбестоз. Доказательства показали, что даже низкие уровни воздействия повышают риск развития рака.
Дистрибьютором некоторых трубок является компания Tuyaux Logard Inc.
из Портнефа, штат Квинсленд, владелец которой заявил, что Торонто является ключевым рынком для компании.
Все трубы Logard содержат асбест. Они импортируются из других стран, в том числе из Мексики, а Logard режет и распределяет их среди подрядчиков в Канаде. Компания, в которой работает около 25 человек, не раскрывает свои доходы или объемы импорта из соображений конкуренции. Но торговые данные Статистического управления Канады показывают, что с 2010 по 2013 год Канада импортировала асбестосодержащих труб, плитки, листов, панелей и труб на сумму около 2,2 миллиона долларов.0005
Logard также снабжает подрядчиков через Онтарио и Квебек, а иногда и через Приморье, говорит владелец компании Луи Борегар.
Другим недавним клиентом был Медицинский центр Университета Макгилла, по его словам, монреальская мегабольница стоимостью более миллиарда долларов, построенная SNC-Lavalin. SNC-Lavalin сообщила в электронном письме, что трубы используются для ливневой канализации, и отметила, что единственный риск, связанный с этим типом труб, заключается в том, что они «разрезаются при установке», что регулируется провинцией.
«После завершения монтажа нет никаких рисков, связанных с этим типом трубопровода», — заявили в компании.
Logard — не единственный поставщик асбестоцементных труб в Онтарио. Компания Crowle Fittings and Supplies, базирующаяся в Брэмптоне, также распространяет их в районе Большого Торонто (импортируется из Мексики) и говорит, что «подавляющее большинство» высотных зданий, строящихся в Торонто, используют их, в гаражах или на подъездах к улицам. крыша.
Некоторые провинции ужесточили ограничения на использование асбеста, что привело к сокращению его использования. В Британской Колумбии «ужесточение существующих правил в целом остановило текущее использование асбоцементных труб», — сказал Эл Джонсон, вице-президент службы профилактики в WorkSafeBC. Вопрос о безопасном использовании возник в Министерстве труда Онтарио. Министерство заявило в электронном письме, что столкнулось со случаями, когда работодатели или подрядчики не соблюдали правила, отметив, что в этих случаях провинциальный инспектор может остановить работу.
«Министерство труда всегда беспокоит, когда на рабочем месте устанавливается или удаляется асбест», — заявили в министерстве.
The Globe and Mail посетили десятки строительных площадок в Торонто, Маркхэме и Вогане, от роскошных квартир до коммерческих офисов. Асбестоцементные трубы устанавливались как минимум на восьми участках, в основном для дренажа. На трубах было выбито слово «асбест».
Беспокойство, по словам представителей отрасли, заключается в том, что надлежащие процедуры не всегда соблюдаются и что волокна могут попасть в воздух, подвергая опасности как рабочих на объекте, так и будущих жильцов в зданиях.
Том Келли, президент Inscan Kaefer Inc., компании по производству изоляционных материалов и средств по борьбе с асбестом, говорит, что это неуместно, что его просят удалить те же самые типы труб, которые сейчас устанавливаются заново.
«Правила в значительной степени направлены на его устранение», — сказал мистер Келли. «Мы не ожидали, что будут установлены новые кучи этого материала».
Г-н Келли обеспокоен тем, что недостаточная информированность рабочих может привести к непреднамеренному облучению во время установки. У него также есть особые опасения: неправильное использование ручной пилы или электропилы может привести к образованию пыли; что, даже если участок влажный, волокна могут попасть в воздух при высыхании; что отходы или отрезанные куски трубы не утилизируются должным образом; и что рабочие могут резать и работать с частями труб, на которых нет асбестовой маркировки.
Правила предусматривают, что владельцы ведут учет всех асбестосодержащих материалов в здании и что арендаторы и подрядчики должны быть уведомлены об их присутствии в этом районе. Он беспокоится, что этого не происходит. «Это может представлять риск в будущем, если, например, обслуживающий персонал не будет знать о требованиях к работе с продуктом».
Застройщики могут не знать, что в строительстве используются асбестовые материалы. «Сами застройщики, многие из них, вероятно, не знают, что происходит в дренажной системе гаража», — сказал Майкл Стил, директор по техническим стандартам Совета по жилищному строительству Онтарио, который представляет строителей провинции.
Асбестоцементные трубы могут также называться транзитными или фиброцементными трубами.
Г-н Борегар из Logard говорит, что трубы безопасны, если рабочие принимают меры предосторожности, такие как использование пилы или пилы, ношение надлежащей маски и сохранение влажности на участке во время резки. Трубы, которые продает его компания, состоят из 13-процентного асбеста.
Кен Дайбл из Кроула признает, что не все соблюдают надлежащие процедуры. «Все еще существует опасение, что кто-то возьмет на себя пилу для быстрой резки, и нам не нравится, когда это происходит. Большинство людей сейчас используют цепные или кусачки», — сказал он. «У вас всегда будет кто-то, кто сделает что-нибудь глупое, к сожалению, так с каждым продуктом».
Г-н Борегард из компании Logard говорит, что вопросы безопасности не соответствуют современным практикам, и при соблюдении надлежащих мер предосторожности существует небольшой риск. «Я просто задаюсь вопросом, как некоторые люди приходят к выводу, что невозможно безопасно работать с цементными трубами или асбестоцементными трубами», — сказал он в июньском телефонном интервью The Globe.
Он сказал, что основные преимущества асбестоцементных труб заключаются в том, что они дешевле, тише, лучше выдерживают нагрев и мороз, а также не распространяют горение. По его словам, его трубы в основном используются для промышленных, коммерческих и высотных зданий.
Всемирная организация здравоохранения отмечает, что асбестоцемент вызывает «особую озабоченность», поскольку его воздействие трудно контролировать, а также из-за того, что материалы могут со временем разрушаться.
Напротив, давняя позиция федерального правительства заключается в безопасном и контролируемом использовании асбеста. Некоторые рабочие обеспокоены тем, что штампы со временем выцветают и что на укороченных отрезках трубы этих ярлыков не будет.
Рольф Присниц, директор Центра строительных и инженерных технологий в колледже Джорджа Брауна, говорит, что главная проблема асбестовых труб заключается в том, что волокна могут попасть в воздух в процессе установки и что эти трубы в ближайшие десятилетия разрушатся, вымывая асбест в окружающую среду.
водопроводная система города.
Более безопасные альтернативы включают чугунные, пластиковые и обычные цементные трубы, сказал он. «Я не вижу никаких причин в наше время, чтобы кто-то устанавливал транзитную трубу. У вас есть альтернативы получше», — сказал он.
В долгосрочной перспективе «люди, которые обслуживают здания с асбестовыми трубами, или пожар или другие стихийные бедствия повредят трубу, или если здание будет снесено, беспокоят людей», — говорит Пол Демерс, профессор Университета Торонто в области общественного здравоохранения и директор Cancer Care Ontario.
Несколько статей, опубликованных в этом году, обнаружили повышенные случаи мезотелиомы (форма рака, вызываемая почти исключительно воздействием асбеста) среди пожарных, что, в свою очередь, «подтверждает тот факт, что когда здания горят, асбест может выделяться из строительных материалов», он сказал, добавив, что волокна также могут выделяться из изнашивающихся труб.
Высокая стоимость управления и удаления асбеста в зданиях является еще одной причиной, по которой некоторые хотели бы отказаться от использования асбеста.
