Свайный фундамент с ростверком: Строительство свайного фундамента с ростверком – цена, гарантия

в каких случаях они подходят?

Содержание:

• Дом в условиях ограниченного бюджета.
• Дом в сжатые сроки.
• Одно- или двухэтажный дом из лёгких материалов.
• Дом на слабом грунте.
• Дом на неровном участке или склоне.
• Дом зимой.
• Дом на севере или в условиях вечной мерзлоты.
• Дом в подтапливаемом регионе.
• Дом с цокольным этажом.
• Четырёхэтажный дом.
• Дом на каменистом или скалистом грунте.
• Дом рядом с ветхими постройками.
• Вывод.

Итак, вы решили построить дом. Любое строительство начинают с выбора основы ― фундамента. Он может быть разным: ленточным, плитным, свайным, столбчатым. Расскажем более детально об одном из самых распространённых ― свайном.

Свайный фундамент состоит из свай ― железобетонных или металлических столбов, которые погружают в грунт ниже уровня промерзания. Они «добираются» до глубоких плотных слоёв почвы, одновременно утрамбовывая землю вокруг себя.

Сваи отличаются по форме, материалу, способу монтажа. Они бывают:

• винтовыми ― внешне напоминают большие саморезы, которые ввинчивают в землю. Их делают только из металла;
• забивными ― это бетонные столбы, которые забивает в почву сваебойная машина;
• буронабивными ― их делают на месте. Рабочие бурят скважины, вставляют в них арматуру для будущих свай, заливают всё это бетоном и дожидаются, чтобы конструкция застыла.

Бетонные забивные сваи

Металлические винтовые сваи

Свайно-ростверковый фундамент ― разновидность свайного. Он отличается тем, что сверху сваи соединяет ростверк ― обвязка, которая придаёт фундаменту дополнительную прочность. Получается, что верхняя часть свайного фундамента становится монолитной конструкцией. Чтобы понять, как работает ростверк, представьте: вы воткнули несколько палок в землю. По отдельности они не особо устойчивы. Соедините их верхнюю часть досками ― и конструкция станет более надёжной.

Также ростверк равномерно распределяет нагрузку на фундамент, не позволяет сваям выпасть или покоситься. Дело в том, что разные части здания могут по-разному весить. Для примера возьмём большой одноэтажный дом. В одной его половине расположена видовая гостиная с минимумом мебели и техники, а в другой ― гараж с автомобилем, спортзал с оборудованием, кухня и спальня. Вторая половина дома будет давить на фундамент сильнее, это может привести к тому, что дом просядет и покосится. Ростверк поможет избежать этого ― он равномерно распределит нагрузку по всей площади фундамента.

Ростверк для свайного фундамента бывает разных видов. Его конструкция может быть сборной, монолитной и сборно-монолитной. Ростверк делают из разных материалов: дерева (только для деревянных домов), металла, бетона и железобетона.

Деревянный ростверк

Металлический ростверк

Железобетонный ростверк

Мы не будем перечислять плюсы и минусы свайного и свайно-ростверкового фундаментов. Сразу рассмотрим на примерах, когда они подходят, а когда ― нет. Итак, если вы строите…

Дом в условиях ограниченного бюджета

Фундамент ― основа не только дома, но и сметы. На него приходится примерно треть расходов на строительство. Экономить на нём не рекомендуют. Если взять недорогие, но и некачественные материалы, основание дома может получиться недолговечным и ненадёжным.

При ограниченном бюджете выгодным решением станет свайный фундамент. Вам не нужно выравнивать участок, извлекать и вывозить грунт, а значит, вы сэкономите на земляных работах. Бетона потребуется меньше, чем для плитного или ленточного фундамента. Разница ощутима ― даже с учётом аренды спецтехники свайный фундамент для дома, в среднем,

в два раза дешевле ленточного или плитного.

Дом в сжатые сроки

Если вы хотите быстро построить дом, свайный фундамент оптимален. Высокая скорость возведения ― одно из его главных преимуществ. Но есть нюансы: всё зависит от того, какой именно свайный фундамент для дома вы выберете.

• Монтаж свайного фундамента из винтовых или забивных свай самый быстрый. Свайное поле под такой фундамент можно сделать за сутки. Просто ввинтите/вбейте их в землю ― и можно продолжать строительство хоть на следующий день. Они сразу готовы принять нагрузку.
• Монтаж буронабивных свай займёт больше времени. Надо пробурить скважину, поставить арматуру, залить её бетоном и подождать, пока раствор «схватится».

Свайное поле под фундамент из винтовых свай

Скорость установки свайно-ростверкового фундамента также зависит от вида ростверка:

• Если у вас деревянный или железный ростверк, ждать не надо ― «связываете» им сваи и сразу продолжаете строительство.
• Если вы делаете фундамент с монолитным бетонным или железобетонным ростверком, придётся подождать, пока бетон застынет и наберёт прочность.

Одно- или двухэтажный дом из лёгких материалов

Под лёгкими материалами мы подразумеваем пустотелый кирпич, пено- или газобетон. Здание, построенное из них и облицованное, например, профлистом или сайдингом, будет весить сравнительно немного. Каркасный дом, обшитый брусом, тоже относится к лёгким постройкам.

Такие здания обычно строят на свайных фундаментах. Вы не переплачиваете за избыточную несущую способность фундамента, которая не понадобится, и экономите время и деньги. Для одноэтажного дома из бруса, для бани, сарая или другой небольшой постройки также допустима установка свайно-винтового фундамента.

Дом из бруса на винтовых сваях

Баня на сваях

Дом на слабом грунте

Слабым называют насыщенный водой грунт, который может непредсказуемо вести себя ― разбухать, разжижаться, вспучиваться. Как правило, он не отличается высокой несущей способностью. К слабым грунтам относят ил, глину, суглинок, торф, песок, супесь. Возможно, у вас на участке именно такая почва.

Для слабых грунтов оптимален свайно-ростверковый или свайный фундамент под дом. Он надёжно держится в любой почве, поскольку сваи «добираются» до глубоких плотных слоёв ниже уровня промерзания. Для сравнения: плитный или ленточный фундамент находятся ближе к поверхности, а значит, в более подвижных слоях почвы. Если грунт будет двигаться, такой фундамент может просесть или треснуть.

Дом на неровном участке или склоне

Участок под дом может быть не совсем ровным ― с рытвинами, перепадами высоты. Чтобы сделать плитный или ленточный фундамент, придётся сначала выровнять его ― насыпать или снять часть почвы. Это повлечёт затраты времени и денег на земляные работы.

Для неровных участков монтаж свайного фундамента с ростверком будет оптимальным решением. Почву выравнивать не потребуется, так как дом находится не на земле, а над землёй. Высота свай нивелирует перепад высоты на участке.

Экстремальный вариант сложного ландшафта ― склон. В этом случае подходит свайно-ростверковый фундамент. Он весит меньше, чем ленточный или плитный, а значит, не создаёт избыточную нагрузку на почву.

Ростверк связывает сваи и не позволяет им двигаться.

Плитный или ленточный фундаменты не используют для строительства на склоне. Чтобы они надёжно держались в почве, их придётся сильно заглублять. Это повлечёт существенные затраты на материалы. Также усиленный плитный или ленточный фундаменты будут тяжёлыми, склон может не выдержать и осыпаться. Столбчатый фундамент для строительства на склоне тоже не подходит ― он плохо переносит неравномерные боковые нагрузки, столбы могут покоситься.

Дом на неровном участке

Дом на сваях на склоне

Дом зимой

Если вы хотите строить дом зимой, выбирайте свайный или свайно-ростверковый фундамент. Во-первых, сваи устанавливают ниже уровня промерзания. Это значит, что они надёжно держатся в почве, и весной, когда грунт оттает и осядет, фундамент не покосится и не треснет. Во-вторых, вкрутить/забить сваи или сделать скважины под них быстрее, чем рыть замёрзшую землю под плитный или ленточный фундамент.

В-третьих, бетонное основание плитного или ленточного фундамента будет долго сохнуть зимой.

Установка свайного фундамента зимой

Дом на севере или в условиях вечной мерзлоты

В северных широтах строительство свайного фундамента с ростверком или без ― единственно допустимый вариант. Все дома ― и частные, и многоквартирные ― строят на сваях. Это делают, чтобы тепло от зданий не растопило замёрзший грунт под ними. В северных районах, как правило, верхние слои почвы слабые и мелкодисперсные. Если они оттают, то насытятся влагой и «поплывут». А значит, здание на плитном или ленточном фундаменте может покоситься, просесть и обрушиться.

Чтобы этого избежать, делают свайный или свайно-ростверковый фундамент. Между домом и землёй получается воздушный зазор, тепло от здания не доходит до почвы. Цоколь обычно ничем не обшивают, чтобы не мешать естественному охлаждению грунта.

Жилые дома на Севере

Дом в подтапливаемом регионе

В такой местности дома издавна строят на сваях. Чаще всего их даже не закрывают облицовкой.

Объяснение простое: дом должен быть «на ножках», иначе при паводке вода доберётся до жилого помещения и затопит его. Также фундамент должен крепко держаться в грунте, поскольку во время паводка верхние слои почвы размягчаются и грунт «плывёт». Этим требованиями соответствуют свайный и свайно-ростверковый фундаменты.

Дом на сваях на воде

Дом с цокольным этажом

Возможно, вы хотите оборудовать на «минус первом этаже» спортзал, бильярд, сделать баню, комнату отдыха ― словом, использовать пространство с пользой. В этом случае свайный или свайно-ростверковый фундамент

не подойдёт ― места для полноценного этажа будет недостаточно.

Удалять грунт под домом нельзя, иначе сваи будут недостаточно прочно держаться в почве. Максимум, что вы можете сделать ― высокие сваи и подвешенный (возвышающийся над землёй) ростверк. Тогда появится возможность сделать небольшой подвал. Но он подойдёт разве что для хранения овощей ― встать в полный рост там сможет лишь очень невысокий человек.

В этом случае выбирайте ленточный фундамент. С ним вы сделаете подвал или цокольный этаж практически любой высоты и не потеряете бесплатные квадратные метры.

Четырёхэтажный дом

Возможно, у вас большая семья, и вы хотите реализовать давнюю мечту ― перевезти всех родственников и жить под одной крышей в большом четырёхэтажном доме.

В этом случае свайный и свайно-ростверковый фундамент не подойдёт ― он не рассчитан на подобные нагрузки. Для домов выше трёх этаже лучше выбрать плитный или ленточный.

Дом на каменистом или скалистом грунте

Под каменистым или скалистым подразумевают любой твёрдый грунт, который практически не промерзает, не «плывёт», не деформируется под действием мороза. К нему относят, например, песчаник, базальт, гранит, доломит.

Для строительства на таком грунте свайно-ростверковый и свайный фундаменты не подойдут. В процессе монтажа будут попадаться крупные камни, которые помешают заглублению свай. Винтовые сваи и вовсе могут деформироваться.

Дом рядом с ветхими постройками

Если ваш участок окружён старыми деревянными домами, будьте внимательны. В этом случае рекомендуется выбирать винтовые или буронабивные сваи. Забивные не подойдут, потому что их монтаж (забивание в землю) вызывает сильные вибрации грунта. Из-за этого соседние постройки могут развалиться, особенно если это не капитальный кирпичный дом, а старый деревянный.

Старый деревянный дом

Вывод

Итак, свайный и свайно-ростверковый фундаменты хороши, если вы хотите:

• сэкономить на фундаменте;
• построить дом быстро;
• возвести одно- или двухэтажный дом в зимний период, на «слабом» грунте, в зоне вечной мерзлоты, на подтапливаемой территории, на неровном участке или склоне.

Свайный и свайно-ростверковый фундаменты не подойдут, если вы строите:

• дом выше трёх этажей;
• дом с глубоким подполом или цокольным этажом;
• дом на скалистом или каменистом грунте.

Также фундамент из забивных свай не подходит, если поблизости есть ветхие постройки. Из-за колебаний грунта они могут разрушиться.

Внимание: если вы строите дом на свайном фундаменте, тщательно утепляйте пол. Воздушный зазор между домом и землёй способствует тому, что тепло из жилого помещения «уходит» на улицу. Избежать этого поможет утепление пола минватой или другими материалами.

Свайный фундамент с монолитным ростверком

Содержание

• Применение
• Виды
• Плюсы и минусы свайно-ростверкового фундамента
• Виды свай
• Фундамент на буронабивных сваях
  • Подготовка участка
  • Сваи
  • Железобетонный ростверк
• Ростверк на винтовых сваях

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

• висячим (с высоким ростверком),
• с заделкой свай в монолитный цоколь.

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

• Малое количество земляных работ.
• Меньшая трудоемкость, чем для ленточного фундамента.
• При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
• Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

• необходимость бурения глубоких скважин при установке буронабивных свай,
• необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

Для свайно-ростверкового фундамента используют

• забивные,
• буронабивные,
• винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

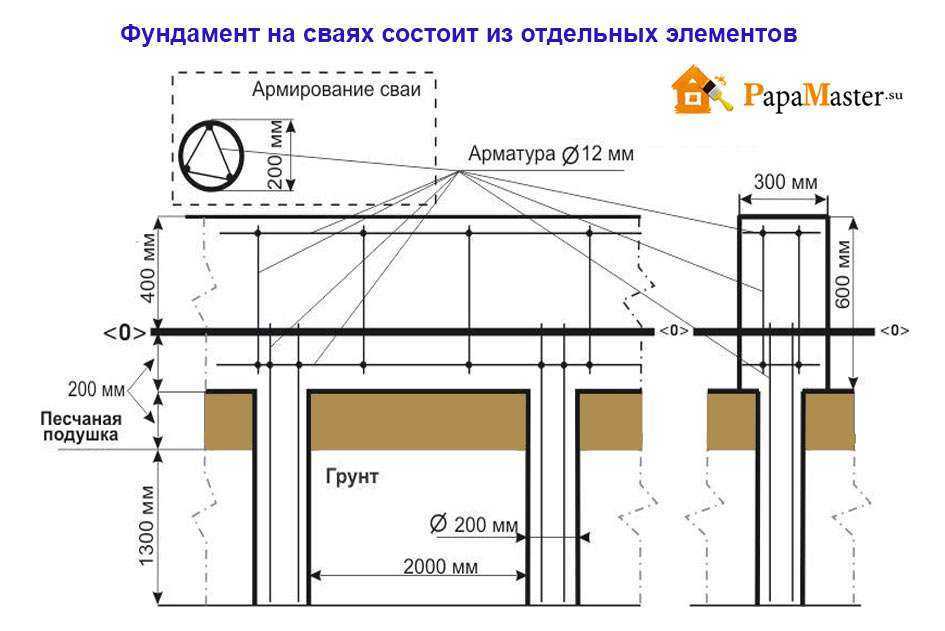

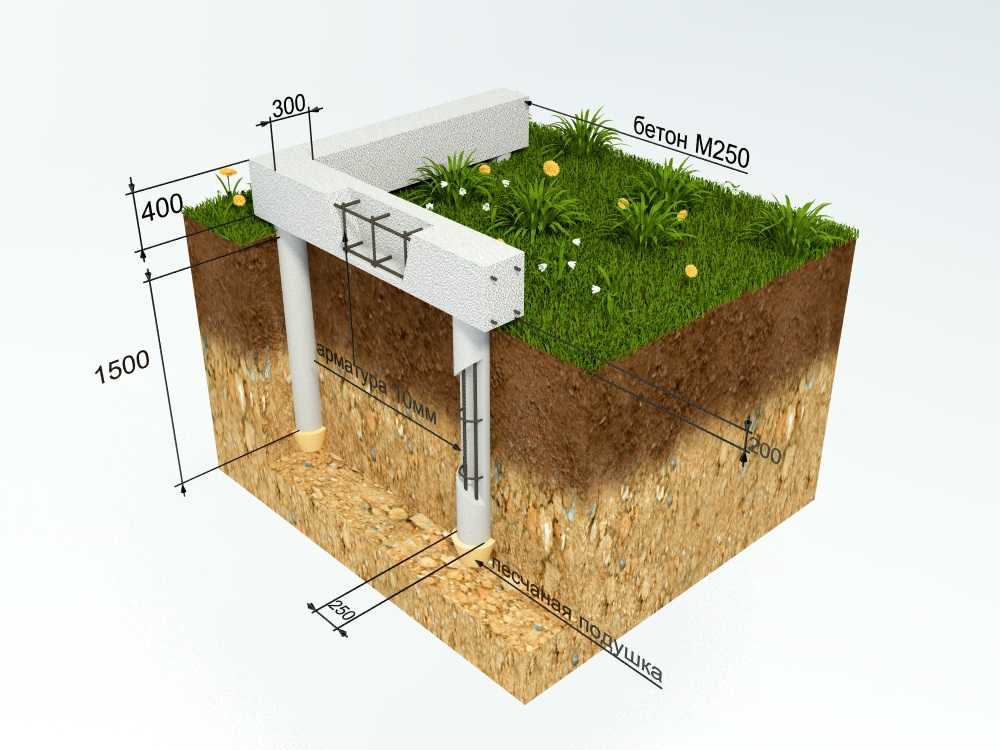

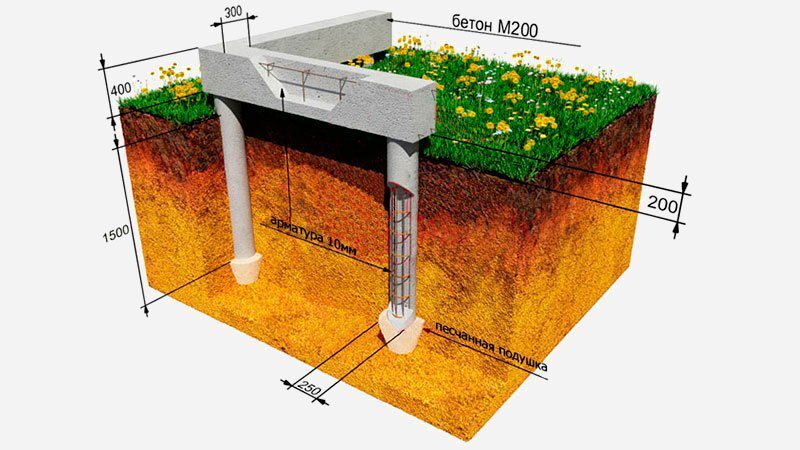

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

что это, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция по монтажу своими руками

Для строительства жилых и промышленных зданий применяются различные типы фундаментов, но свайно-ростверковая конструкция заслуживает особое внимание. Обычно его выбирают в тех случаях, когда на участке имеются резкие перепады рельефа, пучинистость и слабый грунт. Этот тип фундамента также хорошо подходит для зданий в районах, расположенных в зоне вечной мерзлоты.

Технические условия

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы соединены в единую конструкцию. Его устройство может быть как с монолитным типом закладки (перекрытым плитой), так и построенным с использованием висячего ростверка. Висячий фундамент характеризуется открытым зазором между поверхностью грунта и ростверком; его необходимо дополнительно утеплить и покрыть гидроизоляцией. Что касается монолитного варианта, то он формируется из бетонного каркаса, в котором высота площадок выравнивается сваями разной длины.

Так как при кладке основания используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, то между ними трудно распределить нагрузку здания. Поэтому свайно-ростверковый фундамент часто делают сборным из швеллера и бруса. Все опоры такой конструкции крепятся к сборке с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает несущему основанию надежность и устойчивость.

В зависимости от того, какой фундамент закладывается (деревянный, металлический, бетонный или железобетонный), основание под строительство приобретает разные технические характеристики. Согласно требованиям СНиП допускается возведение конструкций с низкими и высокими ростверками, которые располагаются над уровнем земли. Обычно их изготавливают из больших металлических труб или бетона. При этом сделать ростверк из бетона намного сложнее, так как необходимо точно рассчитать место заливки ленты из грунта.

Главной особенностью фундамента является то, что входящие в его устройство ростверки отлично выдерживают неравномерные нагрузки, обеспечивая основание жестким сопряжением. Ростверки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других видов фундаментов, свайно-ростверковый фундамент идеально распределяет несущие нагрузки от зданий на грунт, поэтому выбирая его, можно быть уверенным, что новостройка надежно прослужит не один десяток лет и будет защищен не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

• для строительства кирпичного дома;
• в рамной конструкции;
• для конструкций из газосиликатных блоков;
• на грунтах с высокой плотностью;
• с высоким распространением грунтовых вод;
• на неустойчивом грунте с зыбучими песками.

Свайно-ростверковая конструкция также позволяет укладывать полы прямо на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные на разной высоте, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать и при строительстве зданий весом более 350 тонн – он получится гораздо надежнее и экономичнее, чем ленточный или плитный. Но в этом случае в проект придется включить повышенный запас прочности, который должен быть не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой зданий и имеет ряд преимуществ.

• Высокий экономический эффект. Установка не требует больших финансовых затрат, так как земляные работы сведены к минимуму.
• Стабильность. Большая несущая способность позволяет возводить многоэтажные дома, используя в их отделке тяжелые строительные материалы.
• Расширенный охват строительства. По сравнению с другими типами фундаментов, застройку земель можно проводить на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, уклоны и откосы не являются препятствием для работы.
• Возможность формирования набивных свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.
• Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функциональность настроек.
• Высокая прочность. Монолитное соединение ростверка и опор защищает конструкцию от усадки грунта, поэтому в процессе эксплуатации конструкция не ломается и не деформируется.
• Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
• Хорошая теплоизоляция. За счет увеличенного расположения ростверка пространство между землей и цоколем не пропускает холодные потоки воздуха – это снижает потери тепла и делает здание теплым.
• Отсутствие риска затопления. Свайные конструкции, поднятые над землей до двух метров, защищают строение от возможного затопления.
• Простота установки. При минимальных строительных навыках возвести такой фундамент вполне реально своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
• Краткие сроки работы.

Вышеуказанные преимущества актуальны только в том случае, если фундамент устроен с соблюдением всех технологий строительства, а здание эксплуатируется согласно рассчитанным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

• Невозможность строительства на скальном грунте – твердые минеральные породы не позволяют устанавливать сваи.
• Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просесть, иначе будет нарушена устойчивость опор, и грунт будет проваливаться.
• Для зданий, планируемых к строительству в суровых климатических районах с низкими температурами, придется принять дополнительные меры по установке качественной теплоизоляции.
• Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
• Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекоситься, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя среди строителей и получил только положительные отзывы владельцев домов.

Просмотров

Опоры, которые применяются при возведении свайно-ростверкового основания, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые виды фундаментов.

• Винт. Изготовлен из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы защищенными от окисления, их полую часть заливают раствором.
• Скучно. Образуется на земельном участке путем заливки бетоном предварительно подготовленного армированного колодца, расположенного на забивных сваях. Утрамбованный фундамент отличается высокой прочностью.
• Железобетон. Монтаж осуществляется с использованием готовых железобетонных опор, устраиваемых в колодце.
• Молоток. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются с помощью специального оборудования, после чего заливается бетонный раствор.

Кроме того, фундамент может отличаться по глубине ростверка и бывает:

• заглубленный;
• наземный;
• приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при установке свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае выполняется дополнительная обвязка плитой, а фундаментом может служить цоколь здания. Что касается возведения деревянных конструкций, то для них идеально подойдет фундамент с приподнятым ростверком – это позволит сэкономить на строительном материале, а приподнятая постройка защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создается проект и план будущего здания. Затем чертится чертеж основания, и должны быть указаны схемы закладок свай с учетом их расположения в местах пересечения со столбами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуются дополнительные опоры. Кроме того, следует рассчитать площадь свай – для этого сначала определяют их количество, подбирают минимальную высоту и толщину.

Для правильных расчетов также необходимо знать некоторые другие показатели:

• массу будущего здания – необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней “начинки” ;
• площадь опоры – по известному весу конструкции и коэффициенту запаса легко определяется нагрузка на опоры;
• размеры и площадь поперечного сечения свай – за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты необходимо сравнивать с предварительно определенной эталонной площадью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке – сложная конструкция, но сделать ее своими руками вполне реально. Чтобы такой фундамент надежно служил, при проведении работ следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Строительство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

• расчет фундамента и создание проекта;
• подготовка и разметка строительной площадки;
• бурение колодцев и рытье траншей;
• формирование опалубки;
• усиление;
• заливка бетоном и жесткая заделка швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства следует проверять контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливают рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносится разметка с указанием расположения свай. Работа выполняется с помощью шнура и деревянных кольев.

Разметка должна быть установлена ​​строго по диагонали. Шнуры натянуты для обозначения внутренней и внешней стен. Если допустить неточность, получится отклонение от проекта, а фундамент может прогнуться в процессе эксплуатации.

В случае если на участке наблюдаются небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом понадобится помощь опытных мастеров. Особое внимание также следует уделить углам здания – они должны быть под углом 90 градусов.

Рытье траншей

После определения границ фундамента можно приступать к земляным работам. Сначала под ростверк выкапывается траншея, затем бурятся отверстия, в которые впоследствии будут установлены сваи. Работа обычно выполняется с использованием ручных инструментов, таких как лом, лопата и дрель. Если позволяют финансовые возможности, то можно заказать специализированное оборудование.

В зависимости от назначения будущего строения и типа грунта выбирается оптимальная ширина ростверка. Для объектов хозяйственного назначения приемлемым показателем считается 0,25 м, для мобильных – 0,5 м, а для жилых домов этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве необходимо проверить дно и стенки на ровность – в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок отбирается крупной фракции. После его укладки поверхность смачивают водой и тщательно утрамбовывают. Песчаная подушка не может быть менее 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы на глубину 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к оголовкам свай. Чтобы конструкция равномерно передавала нагрузки, ее нужно располагать строго горизонтально. В том случае, если конструкция фундамента по проекту предусматривает использование железобетонных невысоких ростверков, то дополнительно их засыпают щебнем средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота считается в соответствии с показателями цоколя. Установка упоров и сборка щитов во многом напоминает технологию работ для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты снизу и сверху делают два пояса ребристой арматуры. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если вы используете арматуру сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Кладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладываются коробки и трубы, по которым будет проходить канализация, электричество, водоснабжение и отопление. Нельзя также забывать о прокладке труб для инженерных систем и вентиляционных отверстий. Если этот этап не выполнен, то после строительства под монтажные работы бетон придется забивать молотком, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом устройства фундамента является заливка бетонного раствора. Для бетонирования обычно используют цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – его еще и дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливаются бетоном отверстия, предназначенные для свай, а затем сама опалубка. Желательно завершить рабочий процесс за один раз. Если бетонировать поэтапно, то могут появиться неровности и пузырьки воздуха. Оптимальной температурой для заливки считается +20С – при таком показателе опалубку можно снимать уже через четыре дня. За этот период времени бетон наберет прочность и станет готов к последующим строительным работам.

Иногда фундамент укладывают при температуре ниже +10С – в этом случае для полного высыхания придется ждать не менее 2 недель. В зимний период залитый бетон нужно будет дополнительно утеплять и утеплять.

Полезные советы

Свайно-ростверковый фундамент нужно возводить правильно, придерживаясь всех технологий строительства – это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы проводят начинающие мастера, то им необходимо учитывать некоторые рекомендации опытных специалистов.

• Установка должна начинаться с расчетов. Для этого определяется тип грунта и глубина ростверка. При недостаточной глубине опоры здание может дать усадку и треснуть, а затем даже разрушиться.
• Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Самые высокие показатели встречаются в горных породах и каменистых грунтах. Если состав грунта определен неправильно, это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
• Между сваями и ростверком должно быть хорошее соединение, так как неустойчивая конструкция может разрушиться под действием давления грунта.
• Независимо от типа фундамента обязательно на глубине промерзания укладывать песчаную подушку – особенно это актуально при эксплуатации фундамента зимой. Мерзлый грунт может расшириться и привести к поломке ростверка.
• Ростверк не должен касаться поверхности земли или заглубляться в нее. Необходимо снять небольшой слой грунта по всему периметру площадки, затем установить опалубку, засыпать песок и залить бетоном.
• Необходимо точно рассчитать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• При армировании стоит предусмотреть необходимое количество вентиляционных каналов. Все внутренние отсеки должны быть соединены с внешними выходами.
• Утепление и гидроизоляция играют огромную роль в строительстве фундамента. Их следует укладывать до заливки фундамента бетоном.
• Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Нельзя допускать, чтобы земля со стен осыпалась на основание. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно промокнет и будет непригодно для заливки раствором. В траншеях также недопустима чрезмерная крутизна откосов.
• Слабый грунт требует усиления сваями и хорошей обратной засыпки.
• Песок, который используется для наполнения воздушной подушки, необходимо увлажнить и распределить подушку по контуру к краю под углом 45 градусов.
• Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более чем на 5 мм не допускается.
• Высота фундамента делается с небольшим запасом 5-7 см от высоты, указанной в проекте.
• При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента. В этом случае лучше всего выбирать гладкую фурнитуру, не имеющую следов ржавчины, грязи и краски.
• Скрепление арматуры сваркой нежелательно – это может нарушить ее прочность в местах соединения.
• Марку бетона для заливки следует выбирать в зависимости от конструкции основания и климатических условий региона.

О конструктивных особенностях свайно-ростверкового фундамента смотрите в следующем видео:

Комментарий успешно отправлен.

Рекомендуется прочитать Дон Фридман / 22.04.2020 21.04.2020 / Строительство, История / Блог

Иногда ростверки применялись в сочетании с другими формами фундамента. Когда я обсуждал их ранее, я указал, что в здании American Surety Building есть ростверки над бетонными кессонами; если я вернусь к моему фавориту, Park Row Building, у него есть ростверки над верхушками каменных свай.

На изображении выше представлен полный план фундамента здания, любезно предоставленный британским журналом Engineering . Если покажется странным, что Park Row привлекла международное внимание, помните, что это было самое высокое жилое здание в мире в течение восьми лет. Здание имеет странную форму в плане из-за комбинации того, что оно расположено на блоке странной формы (из-за диагонального пути Парк-Роу) и капризов сборки участков для большого здания. Парк-Роу находится внизу плана, и мы назовем его северной стороной, потому что это самое близкое место. Театральная аллея*, крошечная улочка, проходит вверху по диагонали, а справа есть короткий фасад на Энн-стрит**.

Маленькие кружки на плане обозначают деревянные сваи, вбитые в песок, покрывающий участок. Крайняя слева деталь, повернутая на 90 градусов против часовой стрелки, представляет собой сечение фундамента. Вот крупный план:

Над участком слой неармированного бетона, затем слой гранита непосредственно над каждой группой свай, затем пирамиды из кирпича поверх гранита, а затем еще один слой гранита поверх кладки. Эти сваи каменной кладки*** являются оголовками свай. Затем ростверки садятся поверх кладки, распределяя сосредоточенные нагрузки от колонн. Вот крупный план****:

Колонна C3 с меньшим фундаментом наверху, имеет 42 сваи и ростверк с нижним слоем, состоящим из шести двутавровых балок глубиной 15 дюймов, которые весят 45 фунтов на фут, и верхним слоем, состоящим из трех 24-дюймовых балок. х 68 # лучей. Колонна C2 с большим фундаментом внизу имеет 63 сваи, 15-дюймовые балки в нижнем ярусе и 24-дюймовые балки в верхнем ярусе. Одним из ключей к строительству больших каркасных зданий является использование независимых, аналитически спроектированных фундаментов. Колонна C2 имеет большую нагрузку, чем колонна C3, поэтому она имеет более крупный и прочный фундамент. Это делает давление фундамента под каждой колонной примерно одинаковым и, таким образом, сводит к минимуму потенциально разрушительную дифференциальную осадку.

С нашей точки зрения, система фундамента кажется немного странной. У нас современный стальной каркас, сидящий на стальных ростверках, на каменных столбах, на деревянных сваях. Но если вы посмотрите на инструменты, с которыми приходилось работать дизайнерам в 1898 году, все становится логично. Песчаное основание не было ужасным материалом, но было недостаточно прочным, чтобы выдерживать нагрузки на фундамент. Ростверки распределяют давление от колонн так, чтобы оно было достаточно низким, чтобы его можно было безопасно выдержать оголовками каменных свай, которые затем распределяли его на сваи.
