Расчет количества свай при строительстве свайного фундамента



Любая стройка начинается с обустройства фундамента, и неважно – возводится жилой дом или баня. Для того чтобы основание получилось надежным и прослужило, не теряя своего качества и не приводя к порче построек, долгие годы, рассчитано оно должно быть правильно. Если с популярным ленточным фундаментом все достаточно просто, то вот рассчитать количество свай в свайном фундаменте заметно сложнее.

Для тех, кто заказывает проведение всех строительных работ профессионалам, это дело не доставляет трудностей, так как все будет сделано специалистами. Те же, кто планирует провести все работы самостоятельно, должны будут производить все расчеты своими силами. Хорошую помощь в этом деле может оказать онлайн калькулятор расчета свайного фундамента, который очень легко найти в интернете.

Когда используют свайный фундамент?

Перед тем как приступать к расчетам свайного фундамента, самостоятельно или при помощи калькулятора, стоит ознакомиться с областями применения основания такого типа и определиться, нужно ли оно для конкретной постройки, или можно обойтись другим.





На сегодняшний день свайный фундамент устанавливают в следующих случаях:



• •    на сыпучих, песчаных грунтах;
• •    на торфяниках и неустойчивых грунтах;
• •    на грунтах с повышенной влажностью.

С учетом этого на свайном основании возводится достаточно много загородных построек, так как часто земельные участки оказываются малопригодными для капитального строительства. Иногда свайный фундамент является единственным вариантом основания для постройки.

Последствия неправильного подсчета

При самостоятельных работах важно не только верно рассчитать количество свай в свайном фундаменте, но и их длину, и диаметр, а также расстояние между ними. Если на этом этапе будут допущены ошибки, последствия окажутся очень серьезными.



Все неточности в расчете приводят к ненадежности основания. Как правило, совершаются следующие ошибки:



• •    малое количество свай – не дает надежной основы для строения, и возможно его быстрое разрушение;
• •    недостаточная длина свай – приводит к ненадежности фундамента и его проседанию, так как вес строения давит не на прочные слои грунта, а на рыхлую почву непригодную для строительства;
• •    малый диаметр свай – не придает фундаменту требуемую несущую способность;
• •    неверный шаг между сваями – делает фундамент неустойчивым и недолговечным



Все перечисленные выше случаи рано или поздно приводят к порче сооружения. С учетом этого подходить к расчету требуется с особой тщательностью. Для тех, кто все делает самостоятельно, воспользоваться онлайн калькулятором расчета свайного фундамента просто необходимо.

Особенности расчета

Для произведения правильного расчета количества свай свайного или свайно-винтового фундамента и их технических характеристик требуется знать правила всего процесса. Без этого надеяться на хороший результат не стоит, поскольку даже самая незначительная ошибка приведет к постройке ненадежного основания.

Начинать расчеты стоит с определения оптимального диаметра свай. В зависимости от типа постройки он может изменяться от 57 до 108 миллиметров. Если диаметр их будет определен не верно, то фундамент просто не выдержит стоящего на нем сооружения. Наименьший диаметр свай применяют для совсем легких построек, таких как забор из сетки или штакетника. Они дают достаточно прочное основание, но при этом способны выдерживать лишь малый вес. Цена их наименьшая среди всех свай.







По мере увеличения диаметра возрастает и несущая способность свай. Таким образом, имеющие максимальный диаметр в 108 миллиметров они способны выдерживать постройки из бревна или газобетона, имеющие два этажа. Так, проведя при помощи онлайн калькулятора расчеты свайно-винтового фундамента, можно не сомневаться при выборе диаметра.

Не менее важна и длина свай, которую так же следует определить верно. Для этого определяют плотность грунта и глубину залегания прочных пластов. Как правило, с этой целью требуется проведение пробного бурения. Нельзя забывать и о неровностях на строительной площадке.

Шаг между сваями рассчитывается в зависимости от типа постройки. Так, для деревянных домов он составляет примерно три метра, а для пенобетонных не должен превышать двух метров.



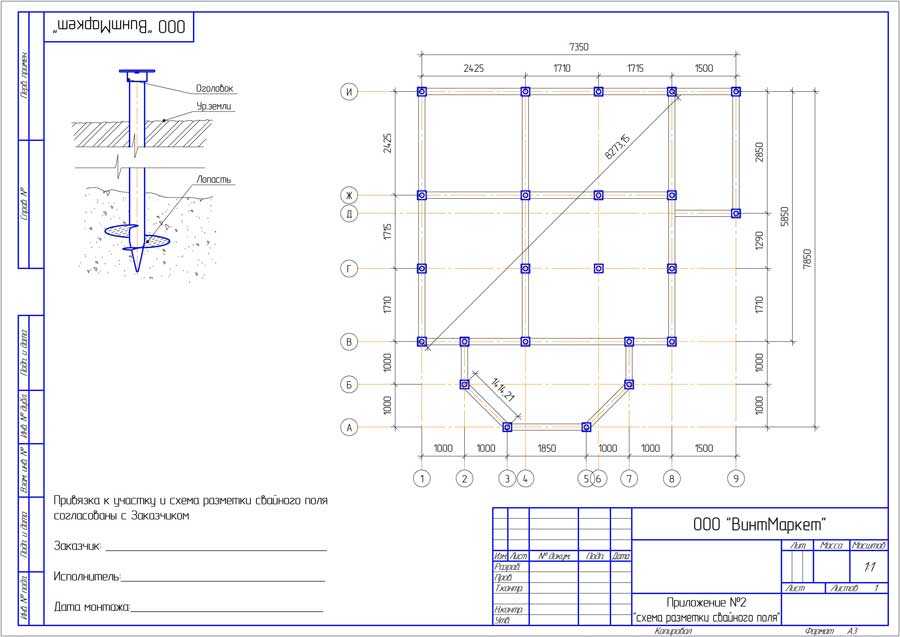

Общее количество свай рассчитывают, исходя из того, что они непременно должны располагаться под всеми углами постройки и на стыках как наружных, так и внутренних несущих стен.

Кроме этого, между ними устанавливаются сваи с соблюдением оптимального шага.

Используя качественный онлайн калькулятор для свайного фундамента, можно произвести все расчеты максимально точно и быстро и избежать неприятных ошибок, приводящих впоследствии к порче всей постройки. Тем же, кто возводит более сложный свайно-ленточный фундамент, также стоит обратиться к специальному калькулятору для его расчета.

Точные расчеты требуются на всех этапах строительства. Сейчас, когда компьютерные технологии и интернет все чаще приходят на помощь при строительных работах, калькуляторы расчета свайных и свайно-винтовых фундаментов оказывают огромную помощь в сложных для непрофессионала расчетах основания постройки. Пренебрегать ими, конечно же, не следует, ведь намного проще и материально выгоднее не допускать ошибок, чем исправлять их.



Сейчас каждый сможет найти для себя максимально удобный калькулятор из множества предлагаемых вариантов. Этот удобный и, как правило, бесплатный помощник для строителя-любителя, без сомнения, будет оценен по достоинству.

как рассчитать в ростверке, объем свайного ростверкового

Фундамент – это очень важный элемент при строительстве дома. Именно от качества этой конструкции будет зависеть прочность и срок службы возведенного здания. Очень часто люди применяют такой тип основания, как фундамент на сваях. Перед тем как приступить к его возведению, нужно правильно выполнить расчет всех конструкционных элементов.

Для того чтобы верно рассчитать число свай, стоит знать размер и вес дома, который будет удерживаться свайным основанием.

Как выглядят винтовые оцинкованные сваи, можно увидеть в данной статье.

Содержание

• 1 Количественное соотношение
• 2 Расчет осадки
• 3 Подсчёт ростверка
• 4 Подсчёт цоколя и межэтажных перекрытий

Количественное соотношение

Расстояние между ними зависит от типа постройки:

• деревянные дома – между сваями расстояние составляет 3 м;
• из газобетона, пеноблока – не больше 2 м;
• для легких оградительных конструкций – 3-3,5 м;
• если имеет место ветровая нагрузка, то расстояние будет составлять 2,5 м.

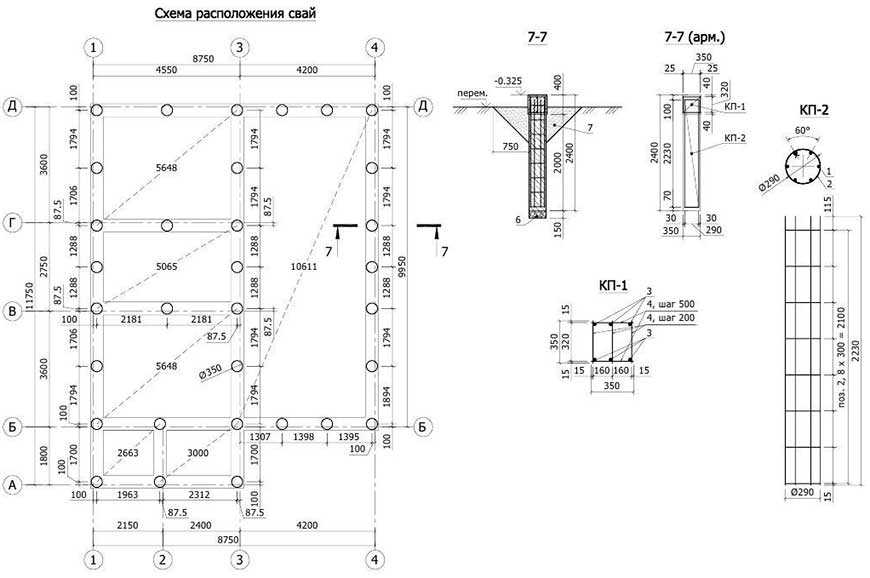

Процесс расчета необходимого количества свай ведется по следующему плану:

Каковы размеры фундамента под дом из газобетона, можно узнать из статьи.

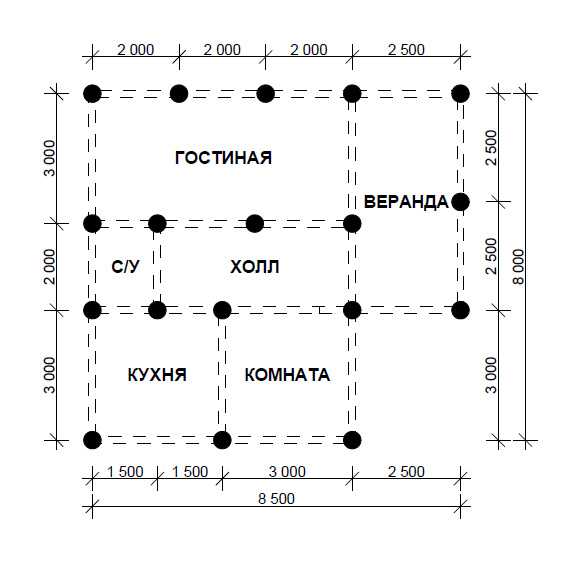

1. Составит план будущего основания и первого этажа дома.
2. Вначале сваи стоит расположить по всем углам дома.
3. Затем расположение свай должно вестись в тех участках, где имеются стыки наружных и внутренних стен.
4. Между сваями, которые уже были расположены, стоит обозначить положение свай под внутренними и внешними стенами.
5. Оставшееся внутренне пространство стоит заполнить сваями таким образом, чтобы между близко сосредоточенными элементами был промежуток 2 или 3 м.
6. На том участке, где вы будет устанавливать печь или камин, нужно расположить не меньше 2 свай, здесь все зависит от размеров отопительного оборудования.
7. Когда в доме будет предусмотрена терраса, крыльцо, то нужно отметить участки монтажа свай по аналогичном принципу.
8. После того, как вы установи все элементы, осталось просто подсчитать их количество.

Какова несущая способность винтовых свай, можно узнать из данной статьи.

На видео – расчет количества свай для свайного фундамента:

Расчет осадки

Определить осадку для представленного типа основания возможно, если создать условный фундамент – АБСД. Для этого используется величина угла а, которая определяется по следующей формуле:

• φ_ср – среднее значение угла внутреннего трения слоев почвы, которых пересекает ствол сваи.
• α – угол рассеивания напряжений относительно длине ствола свайного элемента.

Какова стоимость раствора для фундамента, указано в статье.

После того, как вы определили угол а, необходимо определить длину условного основания АБСД:

Давление можно определить с учетом подошвы условного основания.

Для этого нужно использовать следующую формулу:

Расчётное сопротивление почвы основания для условного фундамента:



Следите, чтобы условие Русл ≤ Rусл. фун обязательно удовлетворялось. После такого расчета нужно выполнить построение эпюры для условного основания, а затем определить процент его усадки. Для этих целей вам придется воспользоваться методом послойного суммирования, в ходе которого вы сможете определить условную границу сжимаемой толщины.

Как происходит устройство винтовых свай, указано в статье.

Подсчёт ростверка

Ростверки – это элементы, которые относятся к составным частям свайного основания. Благодаря им удается объединить головой свай. Кроме этого, ростверки позволяют передать нагрузку от надземной части дома через сваи на фундамент.

Перед тем как производить расчет ростверка, необходимо знать количество свай. Именно они и будут зависеть от нагрузок, которое будет воспринимать на себе дом.

Как сделать фундамент из блоков 20х20х40 своими руками, указано в статье.

К самым оптимальных характеристикам возводимого столба можно отнести:

• пространство между сваями – около 1.2 м;
• глубина залегания одного свайного элемента – 1.5-2 м;
• выступ изделия над поверхностью почвы – 0.2-0.3 м.

Если вы решили выполнить обустройство свайного оснвоание с монолитным ростверком, то его надежность напрямую связана с характеристикой ленты. Для нее должны соблюдаться максимальные показатели прочности крепости, чтобы дом не проседал и не трескался.

Высота ростверка должен быть не меньше 20 мм, а ширина принимается аналогичной высоте цоколя дома. Если цоколь отсутствует, то ширина должна быть аналогична внешней стене, но быть не больше 40 см.

Какие бывают минусы и плюсы фундамента на винтовых сваях, указано в статье.

Между землей и лентой должен быть зазор, который составит 10-15 см. для заливки 1 м3 ленты, вам нужно будет подготовить такие материалы:

• проволока для армирования – 8-10 м;
• щебень с размерами зерен до 2 см – 0. 6 м3;
• вяжущий компонент М-400 – 0.3 тонны;
• заполнить – 0.6 кубов.

Когда все представленные рекомендации были соблюдены, то свайный фундамент с ростверком должен обладать высокой степенью надежностью и длительным сроком эксплуатации.

На видео – расчет ростверка свайного фундамента:

Какова технология буронабивных свай с ростверком, указано в статье.

Подсчёт цоколя и межэтажных перекрытий

Имеет 3 вида перекрытий, при этом для каждого из них характеры свои уникальные особенности. Это деревянные, плитные и монолитные конструкции:

1. Монолитные могут быть задействованы только в полноценном формате. Их стандартный вес составит 500 кг/м2. Этот вариант относится к самым дорогостоящим, ведь они содержат большое количество цемента, ПГС и арматуры. Чтобы выполнить монтаж монолитного перекрытия, нужно будет задействовать опалубку. Кроме этого, для установки таких конструкция понадобиться большое количество времени. Несмотря на такие характерные недостатки, монолитные перекрытия сегодня пользуются большим спросом, ведь для них характерны такие свойства, как высокая прочность и длительный срок использования.
2. Деревянные с легкой теплоизоляцией обладают массой 130 кг/м2. Такая конструкция не очень часто применяется при обустройстве цоколя, так как в этом случае трудно добиться качественной теплоизоляции пола.
3. Деревянные с тяжелой теплоизоляцией имеют вес 270 кг/м2. Для создания такой конструкции применяют качественное дерево и серьезный утеплитель. Этот вид перекрытий пользуется широкой популярностью в районах, где имеет место суровый климат.
4. Железобетонные изделия обладают очень большим весом – 400 кг/м2. Несмотря на это монтаж таких плит осуществляется просто и недолго. Главными преимуществами железобетонных изделий остаются длительный срок службы, неприхотливость.

Как рассчитать количество бетона для ленточного фундамента, можно узнать из статьи.

На видео – расчет осадки свайного фундамента:

Свайный фундамент – это на сегодняшний день очень востребованный вариант основания. Для него характерны такие качества как прочность, надежность, продолжительный срок службы. Но для достижения всех этих качеств необходимо выполнить правильный расчет всех конструктивных элементов. Выполнить это не так и сложно, если точно придерживаться составленного плана.

Из данной статьи можно узнать, каким должен быть фундамент для двухэтажного дома.

Чтобы все шло по плану, необходимо вначале составить проект будущей конструкции, провести все расчеты, закупить необходимые материалы, а только потом переходить к процессу строительства.

Рассчитать мощность группы свай и эффективность

🕑 Время чтения: 1 минута

Мощность группы свай представляет собой сумму мощностей отдельных свай, но на нее влияет расстояние между сваями. Сваи обычно забивают группами по регулярной схеме для поддержки структурных нагрузок. Структурная нагрузка действует на ростверк сваи, который распределяет нагрузку на отдельные сваи. Если сваи расположены на достаточном расстоянии друг от друга, то мощность группы свай равна сумме мощностей отдельных свай. Однако, если расстояние между сваями слишком близко, зоны напряжения вокруг сваи будут перекрываться, и предельная нагрузка группы будет меньше, чем сумма мощностей отдельных свай, особенно в случае висячих свай, где эффективность сваи группа значительно меньше.

Вместимость свайной группы

Групповое действие свай оценивают, рассматривая разрушение свай как единое целое по периметру группы. При оценке несущей способности группы учитываются как концевые опорные, так и висячие сваи. Опорную сваю оценивают, рассматривая площадь, заключенную по периметру сваи, как площадь основания, расположенную на глубине, соответствующей высоте кончиков свай. Компонент трения опоры сваи оценивается с учетом трения, которое может возникнуть по периметру группы свай по длине сваи, как показано на рисунке ниже:

Вместимость группы свай, Q = q ₀ X B2 + 4 x B x L x f (Квадрат) Где, Q = предельная грузоподъемность свайной группы q ₀ = предельное давление на опору основания зоны B2 (B = размер группы свай) L = длина сваи f = сопротивление сдвигу

Эффективность свайной группы

Эффективность свайной группы зависит от следующих факторов:

1. Расстояние между сваями
2. Общее количество стопок в ряду и количество рядов в группе и
3. Характеристики сваи (материал, диаметр и длина)

Снижение общей несущей способности группы свай больше у висячих свай, особенно в глинистых грунтах. В торцевых опорных сваях уменьшения группировки не происходит. В группах свай, воспринимающих нагрузку за счет совместного действия трения и торцевой опоры, снижается только несущая способность трения. Эффективность группы свай можно рассчитать по следующей формуле:

Таким образом, КПД группы свай равен отношению средней нагрузки на сваю в группе, при которой происходит разрушение, к предельной нагрузке сопоставимой одиночной сваи. Эффективность группы свай также можно получить, используя формулу Конверса – Лабарра:

Где m = количество строк n = количество стопок в ряду в градусах d = диаметр конца сваи s = расстояние между сваями. Обычно межцентровое расстояние между сваями в группе составляет от 2,5 d до 3,5 d, где d — диаметр сваи. Подробнее о свайных фундаментах

Расчет конструкции свайного фундамента: пример

Введение

11 Советы по проектированию лестницы здания. ..

Включите JavaScript

Проект свайного фундамента, в отличие от других типов фундамента, в значительной степени находится в компетенции инженера-геотехника с небольшой помощью инженера-строителя . На первом этапе часто требуется, чтобы геотехническая группа провела подробное исследование участка. На уровне исследования площадки инженер-геотехник определяет состояние грунта и инженерные свойства подстилающих слоев грунта, на основе этой информации даются полезные рекомендации по типу используемой сваи и требуемой глубине. Затем инженеру-строителю выдается отчет об исследовании площадки, содержащий каталог свай. Каталог свай включает размеры свай и длину заделки с соответствующей допустимой рабочей нагрузкой. На самом деле, что еще более важно, подробный отчет об исследовании места закладки свай содержит информацию о:

• Полная и неравномерная осадка, которую конструкция может выдержать без каких-либо неблагоприятных последствий
• Забивка свай и нагрузка, которую они оказывают на грунт таким образом, что они не повреждают соседние конструкции
• Экономическое преимущество сваи тип для данного сценария.

Предоставив проектировщику вышеуказанные детали, инженер-строитель может принять решение о расположении свай, оценив общее количество свай, которые потребуются для поддержки колонны или стены. Для небольших групп свай (2-5) это делается путем соотнесения нагрузок от элемента верхнего строения при эксплуатации с безопасной рабочей нагрузкой свай из каталога свай. Конечно, за исключением многих случаев тяжелонагруженных конструкций, где инженер-геотехник, помимо предоставления подробного отчета об исследовании площадки, также несет ответственность за размещение свай. В таких случаях инженер-строитель должен был заранее предоставить инженеру-геотехнику данные о нагрузках, исходящих от надстройки. Это существенный и важный процесс при работе с большими группами свай, для которых оценка распределения нагрузки и осадки отдельной сваи в группе свай, как правило, является проблемой.

Инженер-строитель несет полную ответственность за обеспечение необходимой продольной арматуры и связей в сваях, оголовках свай и фундаментных балках, если это необходимо.

Забивка свай как тема, включающая компонент свайных фундаментов, подробно обсуждалась в предыдущих постах. Таким образом, этот пост является лишь попыткой показать, как устроен типичный свайный фундамент с практической точки зрения. Мы рекомендуем прочитать/пересмотреть эти статьи в качестве предварительного условия.

См.:

Введение в забивку свай

Геотехнический расчет бетонных свай по EC7

Расчет оголовков свай по Еврокоду

Процедура расчета

• Расчет требуемого количества свай без учета нагрузки каждой колонны/стены путем соотнесения нефакторизованных нагрузок с допустимой нагрузкой свай в каталоге свай.
• Распределите верхние части свай на плане в соответствии с приведенными выше общими принципами. Типовые устройства показаны в статье о ростках свай 9.0028
• Определите начальную глубину наголовника сваи, равную горизонтальному расстоянию от центральной линии колонны до центральной линии самой дальней сваи.
• Рассчитайте изгибающие моменты и армирование оголовков свай, используя факторные нагрузки
• Проверьте торцевой сдвиг и сдвиг на продавливание, как для армированных фундаментов, используя факторизованные нагрузки, и при необходимости измените глубину.

Порядок строительства свайного фундамента

Пример работы

На рис. 1 показан план установки колонны в основании 8-этажного здания, показывающий нагрузки в предельном состоянии эксплуатационной пригодности. Требуется заложить это здание на свайном фундаменте. Используя каталог свай, выполните достаточный расчет для определения расположения свай и количества арматурной стали, необходимой для оголовков свай с использованием бетона C25/30 и стали марки 460.

Рис. 1: План подачи нагрузки на основание здания

[supsystic-tables id=19]

Столбец A1 (типично для A3, E1 и E3)

Предполагая, что мы хотим использовать две сваи для этих столбцов, мы можем определить требуемый тип сваи, разделив нагрузки на колонне при эксплуатации на необходимое количество свай, равное 2, а затем выбрать подходящий тип сваи из каталога свай.

 нет\четверка из\четырех свай\четыре =\ гидроразрыва {нагрузка(без коэффициента)} { 2 }

 =\ гидроразрыва { 904+465 }{ 2 } =684,5кН<806кН

Мы можем принять две сваи диаметром 400 мм

Рисунок 2: Оголовок сваи (Тип 1)

Геометрия оголовка сваи

Попробуйте общую глубину h=1000 мм при средней эффективной глубине 900 мм, шаг между сваями 3 x 400 = 1200 мм, и при условии выступа 150 мм от свай в обе стороны длина ростверка = 1200 + (400/2) + (400/2) + 150 + 150 = 1900 мм. Ширина ростверка = 400+150+150=700мм. { 2 } 9{ 2/3 }\cdot \sqrt { 25 } bd

 524,3 кН\ > \left( { V }_{ Ed }=151,8 кН \right) \quad o.k

Проверка продавливания

Расстояние между сваями преднамеренно выбран в 3 раза больше диаметра сваи, чтобы избежать дальнейших проверок перфорации, за исключением торца колонны

На торце колонны:

 { N }_{ Ed }\le { V }_{ Rd,max }

 { V }_{ Rd,max }=0.2\left( 1-\frac { { f }_{ ck } }{ 250 } \right) { f }_{ ck }pd

 0.2\left( 1-\frac { 25 }{ 250 } \справа) 25\раз \налево( 4\раз 400 \справа) \cdot 900

 =6480кН\quad >\left( { N }=1951kN \right) \quad o.k

Для просмотра полных расчетов нажмите здесь сталь обычно наносится на поверхность наголовника сваи, часто известная как «противоразрывная сталь ». Это обеспечивается исходя из минимальной площади стали. Сами сваи спроектированы как «приземистые» колонны с осевой нагрузкой, во многих случаях требуется только минимальная площадь стали.
