Свайное основание под фундамент | Город свай

Свайно-ленточный фундамент используется в тех случаях, когда грунт на стройплощадке чересчур насыщен водой, если вода после осадков на несколько дней остается в верхних слоях почвы. Свайно-ленточный фундамент соединяет все преимущества свайного и ленточного. Лента в фундаменте играет распределительную роль, благодаря ленте нагрузка равномерно распределяется по всему основанию. Сваи же играют роль якорей, стабилизирующих плавающее в межсезонье основание дома. Этот фундамент вполне можно возвести самому, имея под рукой пару родственников-помощников.

Ленточный фундамент на сваях возводят на нестойком грунте, на площадке для строительства расположенной на наклонной плоскости, на участках со сложным ландшафтом. Преимущественно на такое основание ставят легкие постройки: дома или бани из бруса, каркасники, дома из газо- и пенобетона. Для домов с двумя этажами подойдет
мелкозаглубленный фундамент. Незаглубленный вид фундамента преимущественно используется для строительства бань.

Фундамент на свайном основании: этапы строительства

1. Строительство обычно начинается с разметки на основании предварительно составленного проекта. Колышками отмечают места поворота фундамента, на местах установки свай также устанавливают колышки.
2.  Траншеи роются на глубину 400 мм.
3. По средней линии траншей с шагом в 200 см или по размеченным местам бурят скважины под сваи. Глубина скважин должна быть больше глубины промерзания грунта. Необходимо учесть при расчете глубины еще место для песчаной подушки на дне скважины. Глубины песчаной подушки достаточно 100 мм. Диаметр скважины должен соответствовать трети ширины ленточного фундамента.
4. Засыпаем в каждую скважину на дно песчаную подушку, проливаем её водой и трамбуем.
5. После того как пробурены отверстия для свай можно приступать к гидроизоляционным работам. Следует согнуть лист в трубу лист рубероида и вставить его в скважину. Конец трубы должен возвышаться над дном траншеи на 30 см примерно.
6. Далее засыпаем песок на дно траншеи глубиной 5-10 см дно траншеи, песок проливаем и трамбуем.
7. Ставим опалубку.
8. Армируем 3–4 стрежнями арматуры скважины, перевязывая их каждые 20 см или сваривая. Арматуры должны возвышаться над скважиной на 30-40 см.

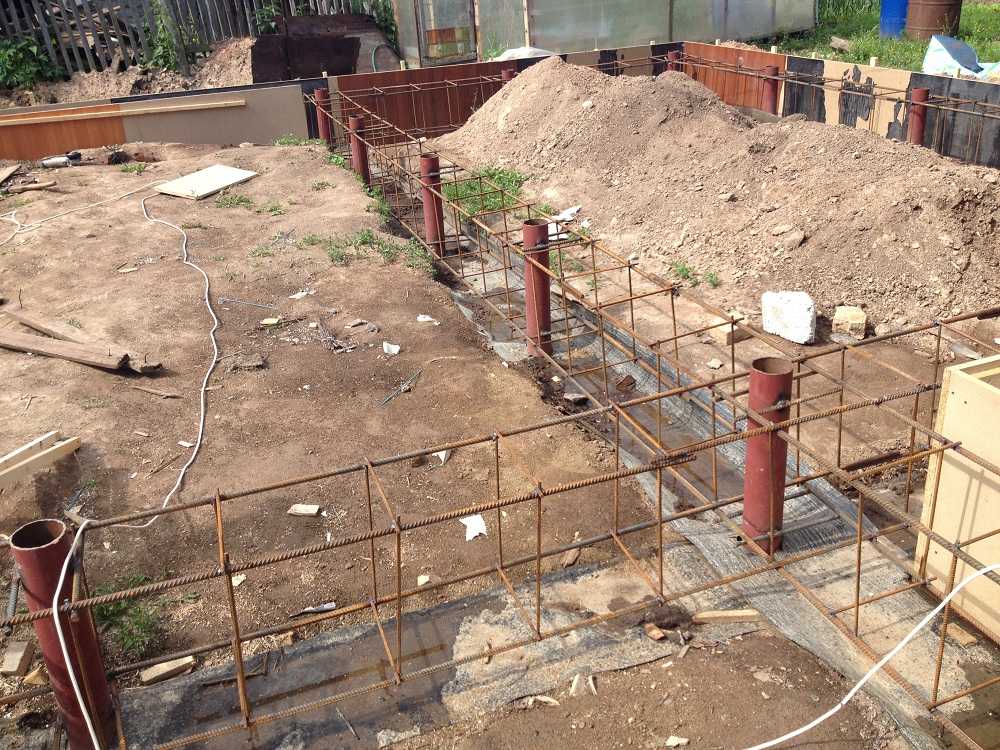

9. Армируется лента фундамента. Арматуру нужно связать таким образом, чтобы стержни не касались опалубки и не достигали дна траншеи (лучше каркас установить на обломки кирпичей. Это необходимо для того, чтобы не происходила преждевременная коррозия фундамента от его взаимодействия арматурного каркаса с воздухом.
10. Заливка скважин бетоном производится послойно по 15–20 см с обязательным штыкованием для уменьшения количества воздушных пузырьков в массе бетона.
11. В последнюю очередь заливается лента фундамента. Принцип заливки тот же — послойная заливка по 15–20 см с обязательным штыкованием или применением глубинного вибратора.

Если планируется установка более тяжелого дома, то можно сделать уширения на конце скважин для заливки столбиков по технологии ТИСЭ.

Свайно-ростверковый фундамент

Есть другой тип фундамента — свайно-ростверковый висячий. Воздушный зазор между ростверком и грунтом предохраняет основание здания от морозного пучения. Существует 3 типа ростверка:

1. заглубленный;
2. незаглубленный;
3. висячий.

Висячий ростверк описан ниже. Мелкозаглубленный ростверк не воспринимает дополнительную нагрузку, а служит только для защиты подполья. Заглубленные ростверки используются для строительства тяжелых зданий и имеют большую стоимость.

Свайно-ростверковый фундамент висячего типа

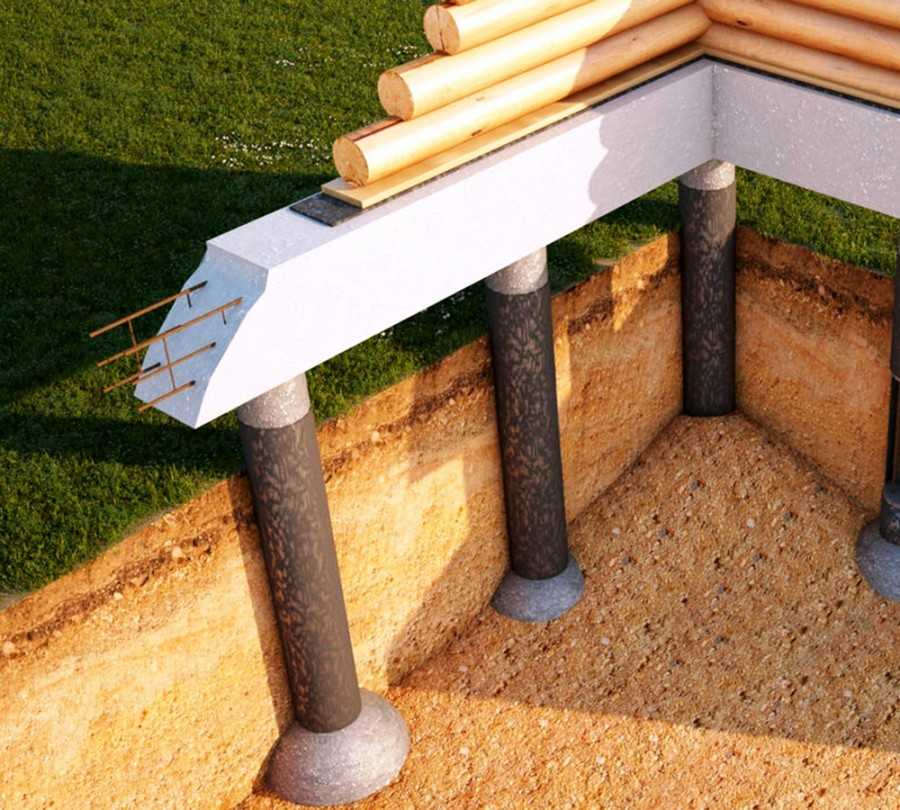

Висячий свайно-ростверковый фундамент представляет собой монолитную ленту, которая соединяет по периметру оголовки свай. Висячий фундамент может выглядеть и как монолитная плита, объединяющая все опоры. Основная задача конструкции остается прежней — равномерное распределение нагрузки от объекта строительства на все основание дома.

Ростверк — это верхняя часть этого фундамента, которая связывает все сваи в единое целое.
Этот тип основания устанавливают на слабом грунте, когда верхний слой может не выдержать вес постройки. Слабые грунты — это глинистые, суглинистые, лессовидные, торфяные почвы, плывуны. Чтобы не снимать большой слой грунта при строительстве используют сваи. На слабых грунтах нагрузка должна передаваться слоям почвы глубже залегающим, которые плотнее за счет чего обладают большей несущей способностью. Строится такое основание в районах с глубиной промерзания грунта не больше полутора метров. Сваи различаются по виду заглубления на:

• забивные;
• набивные;
• винтовые.

К преимуществам такого фундамента можно отнести:

• подземная и надземная части связываются в единое прочное целое;
• высокую надежность;
• отсутствие необходимости в проведении земляных работ;
• возможность строительства на любом рельефе;
• незначительные траты на стройматериалы;

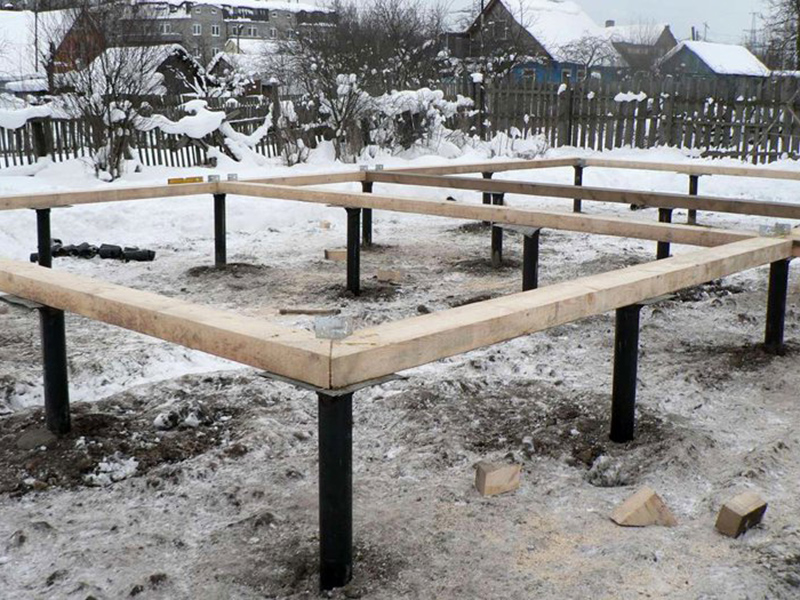

• возможность зимнего устройства;
• отсутствие просадки грунта при подтоплении или вспучивании;
• быстрота возведения;
• недорогая себестоимость фундамента.

Виды свай для ростверкового фундамента

Забивные сваи приобретают заранее. На слабом грунте их вдавливают в почву, в плотный грунт сваи забивают ударным методом.

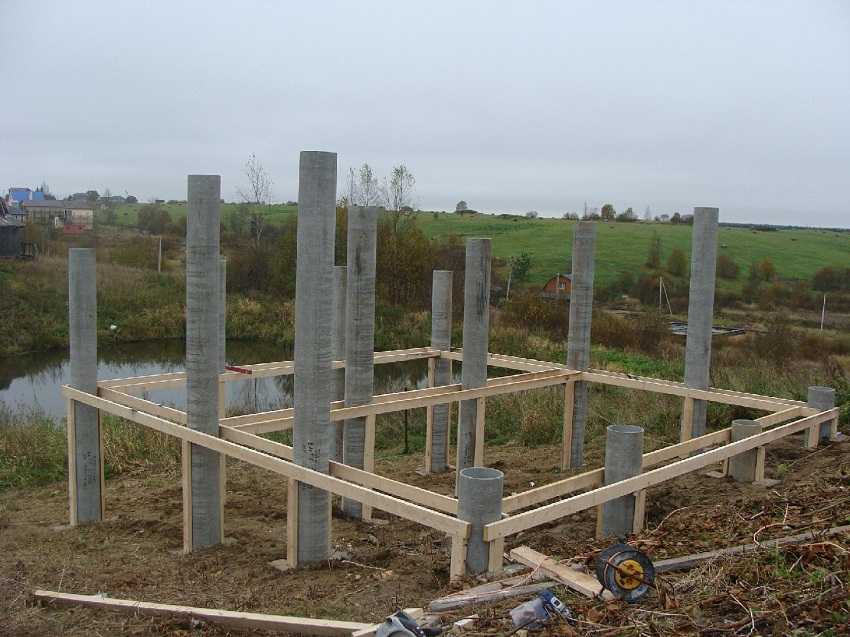

Набивные сваи изготавливаются сразу на месте, армированием и заливкой бетоном.

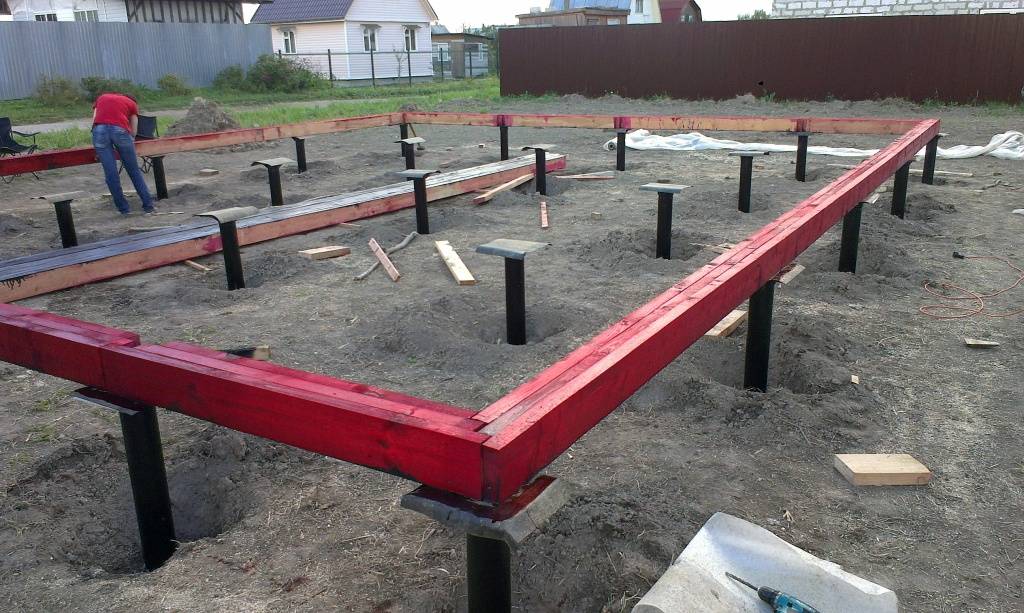

Винтовые сваи похожи на большой шуруп. Они вкручиваются в грунт подобно большим винтам.

Особенности разметки свайного поля

Свайные поля имеют несколько вариантов обустройства. Зависит это в основном от архитектурных особенностей объекта.
Ленточное — свай устанавливаются по всему периметру на определенном расстоянии друг от друга. Расстояние подбирается в зависимости от особенностей грунте и веса здания.
Кустовое — несколько свай дополнительно устанавливаются под несущие стены, печь, место, где будет расположена лестница на второй этаж, где будет стоять ванна. Словом, под нагруженными элементами.
Шахматное свайное поле применяется для бетонирования больших по размерам площадей.

Этапы работ

1. Размечаем на грунте фундамент, отмечаем места для установки свай. Монтаж готовых свай обычно производится при помощи спецтехники и не представляет затруднений, поэтому рассмотрим обустройство фундамента с набивными сваями. Основное при обустройстве фундамента из готовых свай — после их заглубления выровнять их с помощью уровня по горизонтали и обрезать.
2. Бурим отверстия для свай глубиной на 50–60 см ниже уровня промерзания грунта. В малоэтажном строительстве обычно бывает достаточно погрузить сваи на 2–3 метра в грунт в средней полосе.
3. В скважину устанавливаем арматуру, делаем опалубку для выступающих сверху частей свай. Заливаем сваи раствором. Из свай должна торчать арматура, которая будет погружена в ростверк в дальнейшем. Заливаем раствором и металлические сваи, чтобы уменьшить процессы коррозии.
4. Собираем армирующий каркас ростверка. Конструкция каркаса должна состоять из 2 рядов прутьев, соединенных вертикальной арматурой.
   Расстояние между вертикальными стержнями составляет 30–40 см.
5. Закрепляем каркас на сваях. На углах арматура загибается в разные стороны. Контур каркаса должен быть замкнут по периметру.
6. Строим опалубку. Для заливки висячего ростверка под опалубку между сваями устанавливают дополнительные опоры.
7. Производится заливка бетона в опалубку.

Во многом надежность и прочность основания зависят от марки бетона. Для обустройства фундамента под легкие каркасные дома лучше брать бетон марки М200, для деревянных домов из бруса используют М250-М300. Для тяжелых строений лучше применять бетон марки М350.

При заказе этого типа фундамента отмечается дешевизна технологии монтажа основы. В стоимость включается выноска осей, бурение, монтаж свай, армирование ростверка, заливка бетоном. Скважину можно сделать бурами разного диаметра, а также с применением бура Тисэ. Единственным ограничением применения этой основы для строительства домов является общая масса.

Возведение качественного фундамента – важная задача, решать которую необходимо в самом начале строительства дома. И от правильного выбора типа основания будет зависеть долговечность и дальнейшая судьба дома. Построив свайно-ростверковый фундамент своими руками из качественных стройматериалов вы будете уверены, что ваш дом построен на века.

Deprecated: Функция related_posts с версии 5.12.0 считается устаревшей! Используйте yarpp_related. in /home/c/cg84848/gorod-vs/public_html/wp-includes/functions.php on line 5383

Свайный фундамент – Фундаменты – Статьи |

Статьи / Фундаменты

Сегодня можно заметить повышенный спрос на такое основание дома при строительстве, как свайный фундамент. Он является практически незаменимым при сооружении многих домов, во избежание всевозможных неприятных ситуаций, которые могут появиться в случае его отсутствия. Свайный фундамент является достаточно сложным при возведении, поэтому данный процесс необходимо доверить исключительно профессионалам, имеющим огромный опыт работы в данной сфере.

Что такое свайный фундамент

Его можно отнести к ряду специальных опор род, предназначенных под капитальное строение. Данная основа способна максимально передать вес всей конструкции здания грунту. Глубина погружения может варьироваться от трёх до двадцати метров. Они соединяются сверху в одно целое, с помощью специальной фундаментной плиты или ростверки. Свайный фундамент способен максимально передать вес имеющийся конструкции здания в грунт, за счет специального погружения в него на определенное расстояние вглубь.

Наиболее актуальным свайный фундамент можно отметить в случае, когда под зданием расположен слабый слой грунта. При возведении свайных фундаментов необходимо обратиться к специалистам для достижения высококачественного результата и получения эффективных работ.

Когда и где можно использовать фундамент на винтовых сваях

Винтовые сваи – самый надежный из существующих фундамент для использования на территориях со сложным грунтом.

Правильно заложенный фундамент – гарантия продолжительной и безопасной эксплуатации строения. Из-за непрофессионального проектирования фундамента, установки неподходящей для грунта разновидности, часто возникают аварийные ситуации типа трещин в кирпичной кладке, перекосившихся стен и даже обвала почвы под строением, что чревато серьезными последствиями для находящихся внутри здания людей.

Одна из самых часто встречающихся ошибок при закладке фундамента – пренебрежения особенностями грунта, часто устанавливается стандартный ленточный фундамент, непригодный для сложных грунтов, содержащих глину, торф, песок и почву с повышенной влажностью. Для этих сложных, достаточно проблемных, грунтов ленточного фундамента недостаточно, здесь нужен особый подход не только при выборе типа фундамента, но и при проектировании его закладки.

Грунты с преобладанием торфа или песка не способны выдерживать нагрузки здания, они попросту проседают, неся за собой разрушения. Что касается грунтов с глиной, то они проявляют себя при минусовых температурах, замерзая, они начинают разрушаться. На территориях с подобными грунтами рекомендуется использовать фундамент на винтовых сваях, специально предназначенный для нахождения в таких условиях. Винтовые сваи достаточно надежны, их использование экономически выгодно и они обладают великолепными эксплуатационными качествами.

Компания «Детинец» в лице своих специалистов поможет вам спроектировать и установить фундамент с учетом особенностей грунта, мы выполним все предварительные работы: анализ грунта, расчет площади и силы давления, проектирование будущего фундамента. После чего установим нужные сваи, которые гарантированно прослужат долгие годы. Доверяя работы нашим профессионалам, вы значительно сократите сроки и финансовые затраты на строительство фундамента.

Технология строительства свайного фундамента

Преимущества свайного фундамента

1. Цена фундамента на винтовых сваях в среднем на 30-70% ниже, чем произведенного по стандартным технологиям;
2. Монтаж не займет много времени, достаточно 1 дня, обусловлено это отсутствием нагрузки при ввинчивании сваи, для этого не требуется пробуривание скважин;
3. Идеально подходят для монтажа в сложные грунты;
4. Срок службы превышает 150 лет без всяческого ухода. С обслуживанием, подразумевающим своевременную обработку фундамента специальным химическим составом, около 200-250 лет;
5. Установка свои никак не влияет на почву в плане рельефа, сохраняет ее первозданном состоянии. Никаких земельных работ не требуется;
6. Монтаж производится при любых погодных и температурных условиях;
7. Высокий запас прочности. Винтовые сваи способны выдерживать нагрузку до 18 тонн, пиковое значение можно бесконечно повышать за счет увеличения диаметра сваи;
8. Возможен монтаж в виде пирса или речного причала, свая располагается под водой;
9. Равномерное распределение несущей нагрузки с учетом особенностей строения;
10. Однородная несущая способность в сложных грунтах;
11. Влагостойкие, устойчивы к резким перепадам температуры и изменениям условий окружающей среды;
12. Винтовые сваи пригодны для несения полного объема нагрузок сразу после установки;


Винтовые сваи

Прочность и надежность наших фундаментов обеспечивается особой конструкцией нижней части сваи, на ней расположена режущая лопасть, с помощью которой свая и фиксируется в грунте. Лопасть позволяет углубиться в грунт на любое расстояние, за счет чего любые движения фундамента, даже при промерзании почвы, исключаются.

Винтовые сваи – самый надежный из существующих фундамент для использования на территориях со сложным грунтом.

Правильно заложенный фундамент – гарантия продолжительной и безопасной эксплуатации строения. Из-за непрофессионального проектирования фундамента, установки неподходящей для грунта разновидности, часто возникают аварийные ситуации типа трещин в кирпичной кладке, перекосившихся стен и даже обвала почвы под строением, что чревато серьезными последствиями для находящихся внутри здания людей.

Одна из самых часто встречающихся ошибок при закладке фундамента – пренебрежения особенностями грунта, часто устанавливается стандартный ленточный фундамент, непригодный для сложных грунтов, содержащих глину, торф, песок и почву с повышенной влажностью. Для этих сложных, достаточно проблемных, грунтов ленточного фундамента недостаточно, здесь нужен особый подход не только при выборе типа фундамента, но и при проектировании его закладки.

Грунты с преобладанием торфа или песка не способны выдерживать нагрузки здания, они попросту проседают, неся за собой разрушения. Что касается грунтов с глиной, то они проявляют себя при минусовых температурах, замерзая, они начинают разрушаться. На территориях с подобными грунтами рекомендуется использовать фундамент на винтовых сваях, специально предназначенный для нахождения в таких условиях. Винтовые сваи достаточно надежны, их использование экономически выгодно и они обладают великолепными эксплуатационными качествами.

Компания «Детинец» в лице своих специалистов поможет вам спроектировать и установить фундамент с учетом особенностей грунта, мы выполним все предварительные работы: анализ грунта, расчет площади и силы давления, проектирование будущего фундамента. После чего установим нужные сваи, которые гарантированно прослужат долгие годы. Доверяя работы нашим профессионалам, вы значительно сократите сроки и финансовые затраты на строительство фундамента.

Заказать строительство фундамента можете по телефону: 8 (800) 100-24-23 или через форму

Статьи / Фундаменты

ТИПЫ СВЯТНЫХ ФУНДАМЕНТОВ И ИХ ПРЕИМУЩЕСТВА

Фундаменты могут быть самых разных форм, размеров и строительных материалов. Очень разнообразной системой фундамента является свайный фундамент. Свайные фундаменты используются во всем мире для поддержки конструкций самых разных масштабов. В этой статье мы подробно рассмотрим все типы свайных фундаментов и преимущества каждого из них…

Для справки в следующей таблице представлен полный список типов свайных фундаментов. Нажмите на каждый тип сваи, чтобы перейти к соответствующему разделу этой статьи для получения более подробной информации. Или, в качестве альтернативы, возьмите кофе и прочитайте от начала до конца…

9002

Разные типы фундамента различных свай	Оперативная емкость	При наборе Rock	Потенциал глубины	Подходящая в воде
Борон Барн. Загибаем.	Очень хорошо	Да	Очень хорошо	Нет
Буронабивная свая (свая CFA)	Очень хорошо	Да	Очень хорошо	Yes
Driven Pile	Ok	No	Ok	Yes
Screw Pile	Poor	No	Average	Yes
Micro Pile	Poor	№	Бедные	NO
Франки Сваи	GOOD	NO	GOOD	Да
СВОЙ	N/A
СВОЙ	N/A	Нет	Среднее значение	Да

Таблица различных типов свайных фундаментов, сравнивающая их пригодность для скальных пород, глубины и наличия воды Таблица

Я хотел бы поблагодарить Keller Piling за использование их анимации установки свай, которые встроены повсюду эта статья. Я имел удовольствие работать с Келлером над некоторыми из моих прошлых проектов в Мельбурне. Keller Group — многонациональная организация, имеющая опыт установки многих типов свайных фундаментов, описанных в этой статье. Посмотреть их сайт можно ЗДЕСЬ.

Что такое свайный фундамент

Свайный фундамент представляет собой фундамент глубокого заложения, конструкция которого напоминает колонну. Свайные фундаменты проникают в опорный грунт и используют силы трения между стороной сваи и грунтом и/или торцевой опорой между грунтом и ее носком, чтобы выдерживать требуемую расчетную нагрузку. Количество свай, размер в плане и глубина заделки в опорный грунт — это параметры, которые инженеры-строители могут изменять, чтобы соответствовать требуемым нагрузкам на свайный фундамент.

Часто может потребоваться несколько свай для поддержки заданной нагрузки под одной колонной или стеной. Это называется «группа свай». Как правило, несколько свай связывают вместе жестким бетонным элементом, называемым наголовником. В некоторых случаях для односвайного фундамента не требуется ростверк сваи, для подробного ознакомления с этим устройством загляните в ЭТУ статью.

Сваи также могут быть частью стен подвала и опорных систем для крупных коммерческих строительных проектов. Подробную статью о типах подвалов и, в частности, о том, как сваи образуют элементы стен подвала, можно прочитать в ЭТОЙ статье.

Строительство буронабивных свай для поддержки 75-этажной башни.

Как работают свайные фундаменты

Хотя свайные фундаменты бывают разных типов. То, как они работают с точки зрения структурной инженерии, очень похоже.

Типы свайных фундаментов можно разделить на три отдельные категории, независимо от методологии строительства или материала…

• Висячие сваи
• Сваи на концах
• Комбинированные сваи на подшипниках качения

Висячие сваи

Висячие сваи получают большую часть своей несущей способности за счет поверхности трения между сторонами сваи и опорным грунтом.

Концевые опорные сваи

Концевые опорные сваи – это такие сваи, которые получают большую часть своей несущей способности от носка (основания) сваи, опирающейся на опорный грунт.

Сваи с комбинированными подшипниками скольжения

Как и ожидалось, сваи с комбинированными подшипниками скольжения получают свою несущую способность за счет комбинации трения и торцевых опор.

Сборные железобетонные забивные сваи устанавливаются на площадке.

Когда следует использовать типы свайных фундаментов

На решение о том, какую систему фундамента использовать для данного здания, влияют:

• Состояние грунта
• Возможность подмывания (и возможность гибкости в будущем)
• Близость к соседним зданиям и конструкции под землей.
• Наличие и глубина залегания грунтовых вод
• Силы, приложенные к конструкции (вниз, вверх и горизонтально)
• Стоимость проекта
• Способности и специализация местных подрядчиков

В следующих разделах описаны сценарии, в которых типы свайных фундаментов обычно являются лучшей альтернативой мелкозаглубленным фундаментам…

Грунтовые условия

Грамотный материал основания влияет на то, следует ли использовать свайные фундаменты и какие типы свайных фундаментов выбрать.

Если верхние слои почвы недостаточно прочны, чтобы выдержать требуемую нагрузку, инженеры-строители должны спроектировать основания, которые углубляются в профиль почвы. Типы глубоких свайных фундаментов раскрывают потенциал, основанный на более прочных грунтовых материалах.

В районе южного берега Мельбурна в Австралии верхние слои почвы чрезвычайно склонны к оседанию и имеют минимальную несущую способность. Этот слой почвы известен как ил острова Куд. Любые крупные здания, построенные в этом регионе, должны быть основаны на фундаменте под ними. Коренная порода в этом регионе находится на глубине от 35 до 40 м ниже уровня поверхности земли!

Некоторые типы свайных фундаментов могут достигать более плотных слоев грунта или даже коренных пород, как показано на этом поперечном сечении.

Предотвращение подмывания фундамента

Большинство типов свайных фундаментов позволяют производить неглубокие земляные работы в непосредственной близости от фундамента без подмывания.

При проектировании необходимо предусмотреть возможность этого. Однако, если предполагается, что будущие раскопки могут происходить рядом с фундаментом, свайный фундамент является идеальным решением для облегчения этого.

Инженеру-строителю просто необходимо учесть коэффициент трения, обеспечиваемый длиной сваи, соответствующей соседнему котловану.

Гораздо дороже, а в некоторых случаях невозможно допустить, чтобы это происходило рядом с мелкозаглубленными фундаментами, такими как изолированные площадки. Для неглубоких фундаментов необходимо ввести большие объемы глухого бетона для достижения аналогичного результата. Однако есть предел тому, что возможно с точки зрения обеспечения дополнительной глубины фундамента с помощью ослепления. Чтобы узнать больше о слепящем бетоне и его применении, ознакомьтесь с ЭТОЙ статьей.

При правильном проектировании некоторые типы свайных фундаментов могут в будущем безопасно проводить земляные работы рядом с ними. Это не относится к большинству изолированных мелкозаглубленных фундаментов.

Предотвращение приложения дополнительной дополнительной нагрузки к чувствительным соседним конструкциям

В некоторых случаях инженеры-строители могут захотеть предотвратить приложение дополнительной дополнительной нагрузки к существующим конструкциям. Глубокий свайный фундамент позволяет строить новое здание рядом с существующим зданием без дополнительных нежелательных дополнительных нагрузок.

Возьмем в качестве примера сценарий, в котором предлагается построить новую многоэтажную офисную башню рядом с существующей подземной автостоянкой. Если новая офисная башня заложена на неглубоком фундаменте, нагрузка, передаваемая фундаментом на грунт, приведет к большой горизонтальной осевой нагрузке на существующие стены подвала.

Однако, если используется глубокий свайный фундамент, который воспринимает большую часть нагрузки через торцевую опору между подошвой сваи и грунтом, большая часть этой дополнительной нагрузки не будет воздействовать на стену подвала, как показано ниже.

Сооружение мелкозаглубленного фундамента рядом с существующей подвальной конструкцией может привести к нежелательному эффекту приложения дополнительной горизонтальной осевой нагрузки к существующей стене подвала. существующее цокольное строение. Это предотвращает нежелательную дополнительную нагрузку на существующую стену подвала.

Участки с мелким уровнем грунтовых вод

Свайные фундаменты идеально подходят для участков с мелким уровнем грунтовых вод. Рытье траншей и котлованов для больших изолированных неглубоких фундаментов может быть грязным, если основание котлована находится ниже уровня грунтовых вод.

Во время строительства раскопки необходимо постоянно осушать. Если скорость потока грунтовых вод достаточно значительна, это может быть неосуществимым решением.

Многие типы свайных фундаментов позволяют легко возводить сооружения там, где могут быть проблемы с грунтовыми водами. Эти типы обсуждаются далее в этой статье и включают:

• Забивные сваи
• Буронабивные сваи (при сооружении с помощью шнека непрерывного действия)
• Винтовые сваи

Фундаменты, требующие большой подъемной силы

сваи часто могут быть эффективным решением фундамента.

Возвышение колонн и стен внутри конструкции может быть вызвано:

• Сильными опрокидывающими ветровыми нагрузками на высокие стройные здания
• Ветровое поднятие очень легких конструкций
• Воздействие качания на сдвиг стен в зданиях во время сейсмических событий

Неглубокие фундаменты решают проблему поднятия за счет использования собственного веса здания, а также использования соответствующей площади в плане для самого фундамента обеспечить стабилизацию. Однако, если поднятие достаточно велико, фрикционная способность некоторых типов свайных фундаментов может быстро и более эффективно решить эту дилемму.

Типы свайных фундаментов по материалу

Инженеры-строители и строители имеют несколько вариантов строительных материалов для различных типов свайных фундаментов. Некоторые типы свайных конструкций подходят для нескольких различных типов строительных материалов, в то время как другие подходят только для одного:

Типы свайных фундаментов могут быть построены из:

• Монолитный бетон
• Сборный железобетон
• Конструкционная сталь
• Конструкционная древесина (пиломатериалы)
• Композитный бетон и сталь

Типы свайных фундаментов по методологии строительства

В следующих разделах описываются наиболее распространенные типы свайных фундаментов, дается краткое объяснение того, как они устроены, и перечислены преимущества и недостатки каждого из них.

Буронабивные сваи

Буронабивные сваи имеют самый высокий потенциал несущей способности из всех типов свайных фундаментов. Они также могут достигать очень больших глубин.

Буронабивные сваи бывают двух основных типов:

• Вращающиеся буронабивные сваи (часто называемые просто буронабивными сваями)
• Шнековые сваи непрерывного действия (часто называемые сваями CFA или просто CFA)

Оба этих типа свай имеют круглую железобетонную конструкцию. Основное различие между ними заключается в том, как они сконструированы, а точнее, в том, какой сваебойный станок используется…

В буронабивном сваебойном станке используется буровое долото, состоящее из короткого стального винтового режущего лезвия, прикрепленного к вращающемуся валу. Отверстие для сваи строится путем постепенного вкручивания режущего лезвия в почву, а затем извлечения лезвия из вырытой ямы вместе с вырезанным грунтом, где оно помещается в грузовик в качестве добычи и вывозится с места. Этот процесс повторяется до тех пор, пока выкопанная яма не достигнет необходимой проектной глубины.

После завершения земляных работ внутрь помещается арматурный каркас, а затем методом треми укладывается бетон.

Тремовый метод укладки бетона включает опускание трубы к основанию котлована, конец трубы в верхней части котлована соединяется с бункером для бетона. Затем в бункер и трубу заливают влажную бетонную смесь. Затем трубу медленно поднимают из выкопанной ямы, заливая ее бетоном. В процессе подъема бетон постоянно пополняется в бункер, чтобы система оставалась полностью заряженной.

Видео, иллюстрирующее метод строительства фундамента из буронабивных свай типа

В буровой установке CFA используется буровое долото, состоящее из длинного стального спирального режущего лезвия, которое проходит по всей длине бурового вала. Буровой вал представляет собой полую трубу, через которую можно закачивать бетон.

Свая сооружается путем проникновения режущего лезвия в грунт на необходимую расчетную глубину (в этом случае грунт не удаляется постепенно, а остается в отверстии между режущими лезвиями). Когда полноразмерный спиральный отвал выдвигается из отверстия, он увлекает за собой грунт, одновременно укладывая бетон по мере того, как он поднимается из котлована.

После извлечения сверла из отверстия арматурный каркас погружается в еще влажный бетон.

Видео, иллюстрирующее метод строительства свайного фундамента типа CFA

В чем разница между типами фундамента из свай CFA и буронабивных свай?

Таким образом, различия как для свай CFA, так и для буронабивных свай лучше всего иллюстрируются сравнительной таблицей…0011 БИТ БИТ БИТ Короткие спиральные спиральные биты Полный спиральный бит Доступные глубины до 29 (95 футов) 9009 до 80111111111111111111111111111111111111111111111111111111111111111111111111911 гг. ) Доступный диаметр до 1,2 млн. (4 фута) До 2,4 м (7,5 фута) КОСТИЯ ДЛЯ СКОЛА Для Скалы Для Скалы 0011 Менее подходящие Более подходящая Приготовление для глубокого гравия/песка Подходит . Менее подходящий Метод бетонирования Tremie Сквозной буровой вал пригодность для поддержки больших вертикальных нагрузок Менее подходящие Более подходящие Шум/Вибрация Меньше шума/вибрация больше шума . между сваей CFA и буронабивной сваей

Преимущества типов фундаментов из буронабивных свай

• Глубина заложения может быть очень большой.
• В зависимости от сваебойной установки возможно ввинчивание в скалу.
• Если используется метод забивки свай CFA, его можно применять в зонах мелководья.
• Может быть достигнута чрезвычайно высокая несущая способность

Недостатки буронабивных свайных фундаментов

• Может образовываться значительное количество грунта, который необходимо вывозить за пределы площадки. Это может быть проблематично для участков, загрязненных почвой.
• Пыль, образующаяся во время строительства, может быть выше, чем у других типов свайных фундаментов
• Для установки и строительства требуется некоторое специальное оборудование по сравнению с некоторыми другими типами свайных фундаментов
• В процессе бурения возникает умеренная вибрация, особенно при контакте с горной породой
• При бурении вращательным способом во время строительства присутствуют большие вырытые скважины, которые могут представлять угрозу безопасности

Забивная свая

Забивные сваи могут -литой бетон, сталь или древесина.

Предварительно сформированные сваи обычно изготавливаются за пределами площадки, а затем доставляются с требуемыми размерами и длиной.

Затем сваи устанавливаются с помощью буровой установки с насадкой ударного молота (или иногда с вибрационной насадкой). Подобно тому, как забивают гвоздь в кусок дерева, буровая установка вбивает сваю в опорный грунт до тех пор, пока не будет достигнута желаемая мощность.

Видео, иллюстрирующее метод строительства фундамента из забивных свай Тип

Как работают забивные сваи

Процесс забивания забивной сваи в опорный грунт имеет множество преимуществ. С геотехнической точки зрения, процесс забивания смещает грунт вокруг ствола сваи, что уплотняет грунт во время установки и увеличивает его несущую способность.

Забивные сваи лучше всего работают в условиях песчаного грунта. Если требуется заделка в опорную породу, забивные сваи не являются желательным решением.

Для достижения желаемой производительности молоток непрерывно ударяет по верхней части сваи. При каждом ударе на боковой стороне сваи наносится контрольная метка. При каждом последующем ударе наносятся дополнительные контрольные отметки, чтобы можно было измерить смещение сваи при каждом ударе. Затем инженеры-геотехники могут рассчитать несущую способность сваи в любой момент времени, поскольку приложенная сила (удар молотком) является контролируемой постоянной силой, а результирующее смещение пропорционально жесткости системы и, следовательно, ее несущей способности.

Обычно существует точка, в которой невозможно дальнейшее воздействие на верхнюю часть сваи, поскольку грунт может настолько уплотниться, что последующие удары не приведут к дальнейшему смещению сваи. По этой причине часто бывает трудно достичь желаемой несущей способности забивной сваи, поскольку метод установки может препятствовать достижению дальнейшего заглубления (и, следовательно, более высокой несущей способности).

Установка забивных свай на строительной площадке

Преимущества фундаментов с забивными сваями

• Может выдерживать умеренные нагрузки
• Не требует удаления почвы. Это особенно выгодно для участков с загрязненной почвой.
• Может использоваться в условиях агрессивного грунта
• Очень быстрая установка
• Поскольку сваи изготавливаются за пределами площадки, их качество выше благодаря изготовлению в контролируемой среде
• Можно использовать широкий диапазон размеров свай от 350 мм до 2400 мм в диаметре (от 14 до 95 дюймов)
• Отсутствие открытых отверстий во время строительства, что повышает безопасность на площадке
• Может использоваться при наличии грунтовых вод

Недостатки типов фундаментов с забивными сваями

• Шумный процесс установки
• Установка может вызвать чрезмерную вибрацию, которая может повлиять на соседние объекты (как на жильцов, так и на конструкции)
• Меньшая гибкость для достижения высокая несущая способность
• Обычно не подходит для скалистых грунтов

Винтовые сваи

Винтовые сваи обычно изготавливаются из конструкционной стали.

Если вам когда-нибудь нравилось открывать бутылку вина (с пробкой, а не с винтовой крышкой), вы уже знаете, как работают винтовые сваи…

Видео, иллюстрирующее метод строительства фундамента на винтовых сваях

Как работают винтовые сваи

Винтовые сваи представляют собой предварительно изготовленные элементы из конструкционной стали, состоящие из круглого стального вала с круглым режущим лезвием в основании.

Винтовые сваи могут быть установлены с использованием неспециализированного оборудования. Достаточно простого экскаватора с вращающейся головкой.

Винтовые сваи бывают секционными, первая секция, которая устанавливается, имеет режущее лезвие. Если желаемая глубина и, следовательно, несущая способность не достигнуты, используются последующие длины. каждая последующая длина сцепляется с предыдущей, и установка шурупа продолжается до тех пор, пока не будет достигнута нужная глубина.

Преимущества фундаментов на винтовых сваях

• Очень тихая установка
• Минимальное образование пыли во время строительства
• Минимальная вибрация при строительстве.
• Легкий вес, большинство деталей можно поднять на место вручную.
• Требуется неспециализированное оборудование, что делает этот тип свай идеальным для жилищного строительства.

Недостатки винтовых свайных фундаментов

• Не подходит для каменистых грунтов
• Перед началом строительства необходимо детально изучить состояние грунта.
• Несущая способность ограничена, особенно по сравнению с некоторыми другими типами свайных фундаментов.

Микросваи

Микросваи (также называемые минисваями) по своей природе очень похожи на буронабивные сваи, но имеют гораздо меньшие размеры по диаметру и глубине сваи.

Диаметр микросвай обычно составляет от 150 до 300 мм (от 6 до 12 дюймов), тогда как диаметр буронабивных свай составляет 300 мм и более…

Видео, иллюстрирующее метод строительства фундамента из микросвай Тип

Как работают микросваи

Из-за небольшого диаметра и малой глубины микросвай их установка немного отличается от буронабивных свай.

Сначала в грунт на необходимую глубину вдавливается стальной кожух. Затем почву удаляют методом промывки. Этот метод заключается в подаче воды под давлением в почву, после чего водно-грунтовая смесь буквально высасывается из кожуха.

Затем в отверстие заливается бетон с использованием метода треми, описанного ранее в этой статье. Поскольку укладка бетона происходит снизу вверх, стальной кожух одновременно снимается.

Затем в еще влажный бетон погружается арматура. Из-за малого диаметра сваи вместо полноценного арматурного каркаса обычно устанавливается одиночный централизованный стержень.

Преимущества типов фундаментов из микросвай

• Может устанавливаться в ограниченном пространстве, что делает его идеальным для укрепления существующих фундаментов на автостоянках и т. д.
• Относительно тихая установка
• Относительно низкая вибрация во время строительства
• Материал грунта минимален из-за малого диаметра и длины свай

Недостатки фундаментов из микросвай

• Не подходит для больших нагрузок (идеально подходит для придания дополнительной прочности существующим основаниям )
• Длина ограничена. Если фундамент должен достигать большой глубины, микросваи не являются приемлемым решением.
• Ограниченное применение на мелководье

Свая Franki

Свая Franki, пожалуй, один из моих любимых типов свайного фундамента. Сваи Franki используют преимущества буронабивных свай.

Сваи Franki часто называют сваями, нагнетаемыми под давлением. Этот тип сваи был запатентован Эдгардом Франкиноулем в 1909 году.

Видео, иллюстрирующее метод строительства свайного фундамента Franki Тип

Как работают сваи Franki

Установка сваи Franki начинается с установки стального кожуха в землю. Стальной корпус пробивает слои грунта с помощью отбойного молотка.

В нижней части стального кожуха предусмотрена сухая цементная смесь. Отбойный молоток опускает сухую цементную смесь и стальную обсадную трубу все ниже и ниже, пока не будет достигнута желаемая глубина. Сухая цементная смесь действует как головка молота (забивная пробка), позволяющая системе проникать глубоко под землю.

После достижения желаемой глубины положение стальных обсадных труб фиксируется, что предотвращает ее дальнейшее движение. По сухой бетонной смеси наносятся последние удары молотком, которые дополнительно уплотняют грунт и заставляют смесь выходить из стального корпуса. При этом сухая цементная смесь образует луковицу в основании сваи. Эта форма луковицы позже придаст свае Franki исключительную грузоподъемность, когда она будет завершена.

Затем устанавливается арматурный каркас и оставшаяся часть вырытой ямы заливается бетоном.

Преимущества свайного фундамента Franki Тип

• Благодаря стальному корпусу свая Franki может быть установлена ​​при наличии мелкого уровня грунтовых вод.
• Бульбообразная форма основания сваи Franki придает ей очень большую несущую способность по сравнению с ее длиной
• Процесс уплотнения во время строительства также придает свае Franki очень хорошую способность к сжатию по сравнению с ее относительной длиной

Недостатки свайного фундамента Franki

• Глубина установки свай Franki ограничена
• Строительство может быть шумным из-за ударного молота
• Во время строительства возникает относительно высокая вибрация
• Не подходит для каменистых грунтов

Шпунтовая свая

Шпунтовые сваи являются исключением из типов свайного фундамента для этой статьи. Это связано с тем, что шпунтовые сваи в основном используются для временного укрепления и удержания почвы. Они могут выдерживать только номинальную вертикальную нагрузку.

Шпунтовые сваи также используются для временных перемычек, помогающих при строительстве опор и фундаментов мостов посреди водоемов.

Видео, иллюстрирующее метод строительства фундамента из шпунтовых свай Тип

Как работают шпунтовые сваи

Шпунтовые сваи изготавливаются из листов конструкционной стали. Стальные листы обычно имеют трапециевидную форму, чтобы придать шпунтовой системе жесткость при изгибе. №

Профилированные стальные листы вдавливаются в грунт бок о бок, образуя непрерывную сцепленную стену. Установка сегментов может выполняться либо с помощью специализированной буровой установки, либо на более мелких участках их можно просто вдавить в землю с помощью экскаватора с помощью навесного ковша, чтобы вдавить их в почву.

Шпунтовые сваи обычно используются для временного удержания и укрепления, чтобы помочь в строительстве других строительных элементов, таких как глубокие фундаменты и стены подвала.

Сегменты шпунтовых свай, сложенные во дворе, прежде чем они будут доставлены на стройплощадку и погружены в грунт

Преимущества шпунтовых свай

• Бесшумная установка
• Низкий уровень пыли во время строительства
• Относительно низкая вибрация, создаваемая во время строительства.
• Может использоваться в местах с небольшим уровнем грунтовых вод.

Недостатки шпунтовых свай

• Могут выдерживать только небольшие вертикальные нагрузки (не предназначены для этого применения)
• Расчетный срок службы шпунтовых свай низкий из-за заглубления стали в грунт. Применение цинкования может продлить срок службы, однако ненадолго.
• Не подходит для горных пород

Дополнительная литература

Вы когда-нибудь задумывались, как инженеры-строители проверяют, достаточно ли прочна построенная свая, чтобы выдержать расчетную нагрузку? Взгляните на ЭТУ статью, в которой рассматриваются все различные типы испытаний свай.

Нравится:

Нравится Загрузка…

Eiffel 101: Основные принципы свайных фундаментов

Свайные фундаменты можно разделить на две основные категории: мелкозаглубленные и глубокие.

Неглубокие фундаменты

Когда глубина фундамента меньше ширины здания, а также менее 10 футов, он считается мелкозаглубленным. Неглубокие фундаменты используются для поддержки конструкций, когда поверхностные грунты недостаточно прочны.

Глубокие фундаменты

Если глубина фундамента больше ширины здания, оно считается глубоким фундаментом. Глубокие фундаменты позволяют передавать нагрузку конструкции с поверхности на более прочную почву или камень в глубоком грунте внизу.

Вот несколько дополнительных условий, которые потребуют глубокого фундамента:

• Когда грунт у поверхности имеет относительно слабую несущую способность
• Когда грунт у поверхности содержит расширяющиеся глины
• Когда почва у поверхности уязвима для удаления в результате эрозии или размыва

Принципы фундамента из глубоких свай

Сваи представляют собой длинные цилиндры, часто изготавливаемые из стали или бетона, используемые для создания фундаментов. Свайный фундамент представляет собой ряд столбов (свай), заглубленных в землю для передачи нагрузок на более глубокий уровень недр.

Свайные фундаменты лучше всего использовать в двух случаях. Во-первых, если на поверхности строительной площадки имеется слабый слой грунта, то грунт не сможет выдержать вес новой конструкции, поэтому необходимо использовать сваи. Во-вторых, если поверхностный грунт не может поддерживать здание независимо от прочности грунта, необходимо использовать сваи. В обоих случаях фундаментные сваи будут переносить вес конструкции с поверхности почвы на более прочную почву или камень под ней.

Для установки свайного фундамента сваи сначала забивают на уровне земли, а затем забивают или вбивают в землю с помощью сваебойного копра. Сваи забивают в землю до отказа, после чего свая уже не может быть забита в грунт дальше. Этот метод установки свай является идеальным, поскольку он не нарушает поддерживающий грунт вокруг сваи и обеспечивает максимальную несущую способность каждой сваи.

Классификация глубоких свайных фундаментов

Сваи можно разделить на несущие сваи, висячие сваи, висячие сваи, набивные сваи, направляющие сваи и шпунтовые сваи. В зависимости от состава материалов сваи также можно разделить на деревянные сваи, бетонные сваи, песчаные сваи или стальные сваи.

Несущие сваи

Несущие сваи вбиваются в землю и опираются на глубокий грунт или камень под поверхностью. Подобно колоннам в доме, несущие сваи служат опорами для поддержки конструкции.

Висячие сваи

Висячие сваи можно использовать, когда нет достаточно прочного глубинного слоя для опоры несущей сваи. Фрикционные сваи длинные с шероховатой поверхностью для увеличения площади поверхности и сопротивления сваи. Висячие сваи используют трение грунта больше как клин, чтобы выдерживать вес конструкции выше.

Сваи

Сваи забиваются под наклоном, чтобы противостоять наклонным нагрузкам.

Направляющие сваи

Направляющие сваи создают перемычки для обеспечения стабильного фундамента для подводного строительства.

Шпунтовые сваи

Шпунтовые сваи используются для изготовления стен из шпунта и в качестве подпорной конструкции.

Общие размеры свайных балок глубокого фундамента

Сваи бывают самых разных размеров и стилей. Некоторые из наиболее распространенных размеров включают в себя:

• W8: W8x18, W8x21, W8x24, W8x28, W8x31, W8x35, W8x40, W8x48, W8x58, W8x67

• W10: Ш10х22, Ш10х26, Ш10х30, Ш10х33, Ш10х39, Ш10х45, Ш10х49, Ш10х54, Ш10х60, Ш10х68, Ш10х77, Ш10х88, Ш10х100, Ш10х112

• W12: W12x26, W12x30, W12x35, W12x40, W12x45, W12x50, W12x53, W12x58 ,W12x65, W12x72, W12x79, W12x87, W12x96, W12x106, W26x120, W12x136, W12x152, W12x170, W12x190, W12x210, W12x230, W12x252

• W14: W14x22, W14x26, W14x30, W14x34, W14x38, W14x43, W14x48, W14x53, W14x61, W14x68, W14x74, W14x82, W14x90, W14x99, W14x109, W14x120, W14x132, W14x145, W14x159, W14x176, W14x193, W14x211, W14x233 , Ш14×257, Ш14×283

• W16: Ш16х26, Ш16х31, Ш16х36, Ш16х40, Ш16х45, Ш16х50, Ш16х57, Ш16х67, Ш16х77, Ш16х89, Ш16х100

• W18: Ш18х35, Ш18х40, Ш18х46, Ш18х50, Ш18х55, Ш18х60, Ш18х65, Ш18х71, Ш18х76, Ш18х86, Ш18х97, Ш18×106, Ш18×119, Ш18×130, Ш18×143, Ш18×158, Ш18×175, Ш18×192, Ш18×211, Ш18×234

• W21: W21x44, W21x50, W21x57, W21x58, W21x55, W21x62, W21x68, W21x73, W21x83, W21x93, W21x101, W21x111, W21x122, W21x132, W21x147, W21x166, W21x182, W21x201, W21x223, W21x248, W21x275

• W24: W24x55, W24x62, W24x68, W24x76, W24x84, W24x94, W24x103, W24x204, W24x117, W24x131, W24x146, W24x162, W24x176, W24x192, W24x207, W24x229

• W27: Ш27×84, Ш27×94, Ш27×102, Ш27×114, Ш27×129, Ш27×146, Ш27×161, Ш27×178, Ш27×194

• W30: Ш30х90, Ш30х99, Ш30х108, Ш30х116, Ш30х124, Ш30х132, Ш30х148

• W33: Ш33×118, Ш33×130, Ш33×141, Ш33×152, Ш33×169

• W36: Ш36×135, Ш36×150, Ш36×160, Ш36×170, Ш36×182, Ш36×194, Ш36×210, Ш36×232, Ш36×256

• HP8: HP8x36

• HP10: HP10x42, HP10x57

• HP12: HP12x53, HP12x63, HP12x74, HP12x84, HP12x89, HP12x102, HP12x117

• HP14: HP14x73, HP14x89, HP14x102, HP14x117

• HP16: HP16x88, HP16x101, HP16x121, HP16x141, HP16x162, HP16x183

Покупайте и продавайте с Eiffel Trading

Eiffel Trading — это универсальный магазин, который поможет вам в забивке свай! Наши предложения конструкционной стали включают новые широкополочные балки , бывшие в употреблении балки с полками , б/у стальные шпунтовые сваи , бывшие в употреблении трубчатые сваи и многое другое.
