Сваи с ростверком – Ростверк на сваях. Особенности свайного основания. Виды конструкций. Подготовительный этап, сооружение опоры и работы с ростверк | ofundamentah.com

Содержание

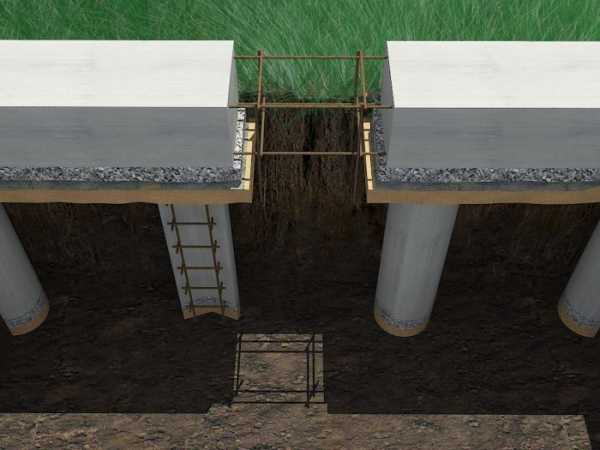

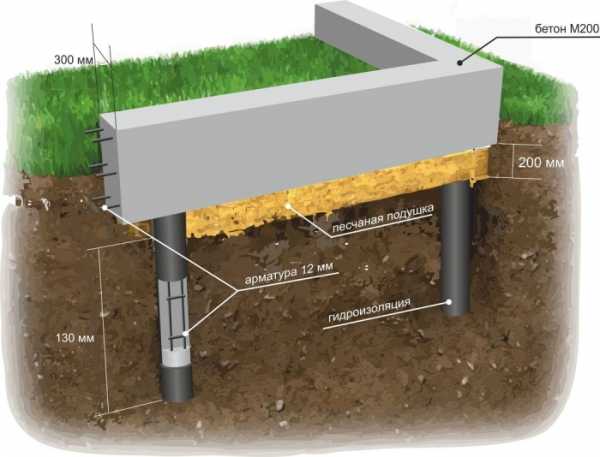

Свайный фундамент с ростверком

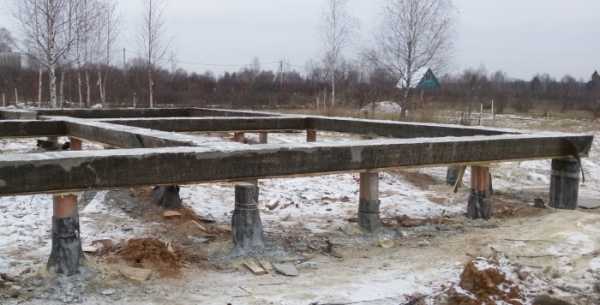

Ростверк – это верхняя часть фундамента на свайных опорах. Именно его устройство позволяет распределять массу от несущих конструкций здания. Ростверк представляет собой массивную раму из железобетона, которая находится под стенами. Его водружают на забивные или винтовые сваи.

Свайный фундамент с ростверком востребован в малоэтажном строительстве. Лента, выполненная в монолитном виде, способна надежно соединить оголовки свай. Применяют такую конструкцию на участках, где другие фундаменты устраивать нецелесообразно.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

  • Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
  • Сборные. Их выстраивают из железобетонных балок. Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают.
  • Сборно-монолитные – комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Преимущества свайных оснований с ростверком

К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:

  • Минимум земляных работ.
  • Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
  • Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
  • Грунт не просаживается при подтоплении или во время морозного пучения.
  • Снижение теплопотерь – площадь контакта фундамента с грунтом небольшая.
  • Сокращение расходов на возведение фундамента на 20%.
  • Ускорение работ.

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.

Последовательность возведения свайного фундамента с ростверком

Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность действий:

  • Расчистить участок. Необходимо снять плодородную почву, чтобы под основанием не росла трава.
  • Создать свайное поле.
  • Собрать и установить каркас арматуры ростверка. Он должен иметь минимум два ряда арматурных прутков, скрепленных вертикальными элементами через каждые 30-40 см.
  • Закрепить каркас на сваях, уделяя особое внимание углам основания. Здесь арматурные прутья должны загибаться в разные стороны. Контур каркаса полностью замыкается по всему периметру.

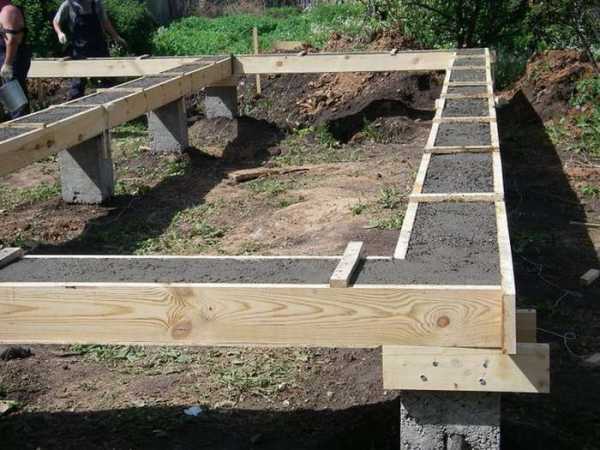

  • Соорудить опалубку. В нее будет залит бетон для ленты. При устройстве висячего ростверка между сваями монтируют дополнительные элементы опоры. Это относится как к ленточному, так и к монолитному ростверку из плиты.
  • На завершающем этапе устройства свайного фундамента необходимо замешать бетон и залить его в опалубку.

Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.

Создание свайного поля

На этом этапе тоже придется следовать определенному порядку действий. Сначала делают разметку участка для свайного поля. В точках, где будут забиты сваи, в землю погружают прутки арматуры. Между ними натягивают бечевку и проверяют точность геометрии основания.

Затем выполняют такие действия:

  • Разгрузка сваебойной установки. К участку подвозят буронабивные сваи и машину для их погружения в землю. Установка обладает небольшими размерами и оборудована болотоходным шасси. Это позволяет сохранять покрытие участка в целости.
  • Транспортировка свай по территории. Железобетонные элементы выгружают в одном месте, а сваебойная машина доставляет их до точки монтажа. Часто сваи перемещают по участку на тележке.
  • Подготовка к установке. Сначала сваи опускают и фиксируют на земле, а затем поднимают стрелу. Сваи поднимают лебедкой.

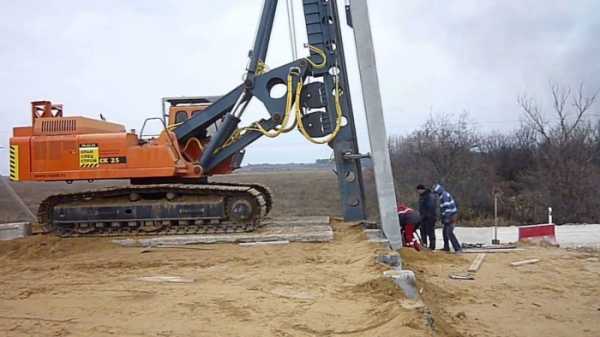

  • Забивка свай. Сваи помещают в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут. Контроль установки железобетонных конструкций осуществляется при помощи нивелира.
  • Срезание окончаний свай. Частично сваи подрезают до оголения арматурных прутьев. Работу выполняют перфоратором.

Свайное поле при оперативной работе создается за несколько часов.

Возведение фундамента на сваях с ростверком

Возвести винтовой фундамент с ростверком получится своими руками. Для этого потребуется выполнить такие работы:

  • расчет свай и ростверка;
  • установка свай;
  • создание ростверка;
  • обустройство цоколя.

Сперва стоит определиться, каким является состав, вид и качество грунта. Это позволит выяснить необходимую глубину заложения ростверка свайного фундамента. Особенно важно узнать о том слое, на который будет опираться фундамент. От полученных данных зависят:

  • длина свай;
  • величина промежутка между опорами;
  • несущая способность каждой сваи.

Кроме того, следует рассчитать нагрузки, которые оказываются постройкой на сваю и землю. Именно на этих данных основывается расчет свай и ростверка. Общая масса дома суммируется из:

  • собственного веса стен, кровли и перекрытий;
  • нагрузок переменного типа;
  • полезных нагрузок (инженерные системы, мебель, бытовые приборы).

Полученную сумму следует умножить на 1,3. Это значение является поправочным коэффициентом.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания. Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

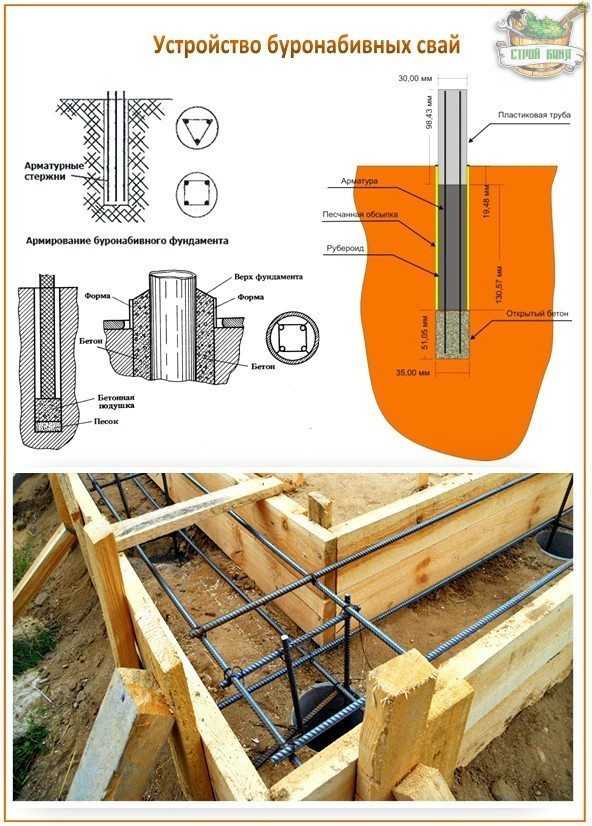

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

  • Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.
  • После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
  • В трубы заливают бетон, уплотняя его вибратором.
  • Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

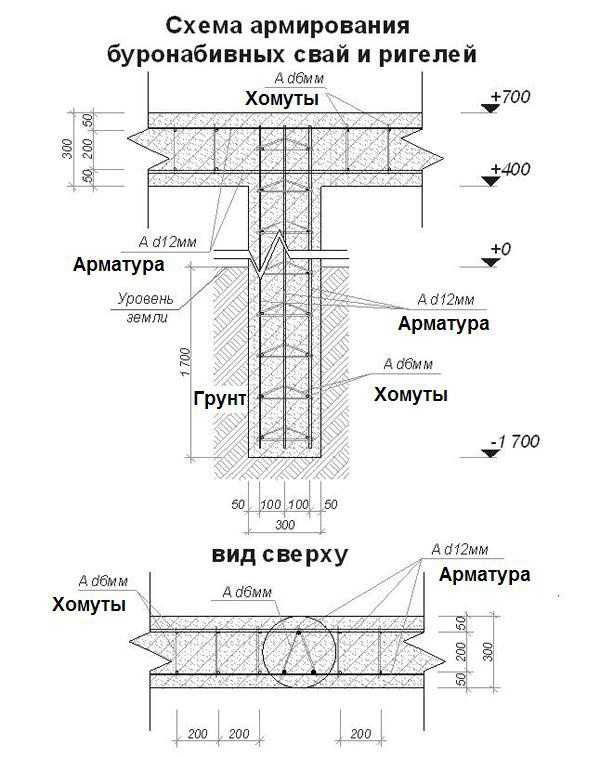

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

  • 1 см – потребуется 8 прутков;
  • 1,2 см – 6;
  • 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см. Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

Утепление столбчатого фундамента

После того как столбчатый фундамент с ростверком возведен, следует сделать забирку. Она представляет собой замену цоколю. Забирка защищает пространство между поверхностью земли и основанием дома от снежных заносов и сквозняков.

Деревянная забирка – доступный и простой в установке вариант облицовки цоколя. Ее выполняют из досок, которые располагают вертикально или горизонтально. Процесс работы включает:

  • между опорами выкапывают траншею 40 см глубиной;
  • одну треть глубины засыпают песком и гравием мелкой фракции;
  • к столбам основания крепят деревянные бруски, имеющие паз шириной 40-60 мм;
  • пазами доски крепят друг к другу;
  • снизу забирку отсыпают керамзитом.

При вертикальном положении досок на подушку в траншее укладывают первый брус. Второй закрепляют в нижней части постройки. В пазы, выполненные на брусках, вертикально вставляют доски.

Чтобы сделать забирку из кирпича или камня между опорами тоже следует вырыть траншею, в которую будет засыпана подушка. Толщина забирки в этом случае составит 1,5 кирпича. Стены из камня не должны быть больше 30 см.

При высоте опор от 0,7 м забирку выполняют из теплоизоляционных плит. Создают ее в такой последовательности:

  • на опоры закрепляют конструкцию в виде рамки, которая сделана из стального профиля;
  • с внутренней стороны закрепляют теплоизоляцию – пенополистирол;
  • со стороны улицы на саморезы фиксируют профнастил;
  • получившийся зазор между элементами профнастила и уровнем грунта заделывают материалом теплоизоляции.

При любом варианте создания забирки следует помнить о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр таких отверстий составляет от 100 до 150 мм. Зимой продухи закрывают тряпками.

Монолитная плита с ростверком

Свайные фундаменты с монолитным ростверком представляют собой столбчатые сооружения с усиленной верхней частью. Оголовки свай объединяются цельным элементом. Существует несколько видов таких оснований, которые можно разделить по разным критериям. Зависит эта классификация от метода создания, материала изготовления и способа монтажа.

Главной задачей создания ростверка является оптимальное распределение нагрузок на основание. Поскольку сваи устанавливаются на определенном расстоянии друг от друга, чтобы зафиксировать их оголовки на одном уровне, создают соединяющую конструкцию. Благодаря этому распределяется нагрузка на опоры.

Благодаря устройству ростверка можно хорошо утеплить фундамент. Это позволяет продлить срок эксплуатации всего сооружения. Возможность движения свай исключается.

Монолитная плита относится к традиционным основаниям. Ее делают двух типов – незаглубленной или мелкозаглубленной. При выборе последнего варианта ее погружают в землю на 45 см. Обязательно армирование ростверка свайного фундамента по всей площади. Благодаря этому монолитное основание способно выдерживать значительные нагрузки во время подвижек грунта. Это актуально для местностей с проблемными почвами.

Применяемые материалы

Ростверки делят на легкие и тяжелые. В зависимости от этого критерия выбирают исходные материалы. Если нужно построить небольшой дом, ростверк делают деревянным. Когда возводят массивную постройку, оправдано использование железобетонного ростверка.

Иногда оптимальным решением становится использование цельных металлических изделий. Однако это случается редко, поскольку он требует регулярной обработки. Кроме того, его сложно устанавливать.

Технология, по которой создаются деревянные ростверки на столбчатом фундаменте, предполагает защиту материала от воды и различных вредителей. Металлическая конструкция со временем ржавеет. По этой причине ее установка оправдана в небольшом количестве случаев.

Чаще основание на сваях с ростверком возводят из бетона. Его изготавливают непосредственно на месте постройки дома. Такая работа более трудозатратна, однако позволяет сэкономить в перспективе.

Классификация по высоте

Ростверк вместе со сваями, которых под ним находятся, могут располагаться по-разному. Если учитывать положение относительно уровня грунта, монолитный ростверк может быть таких типов:

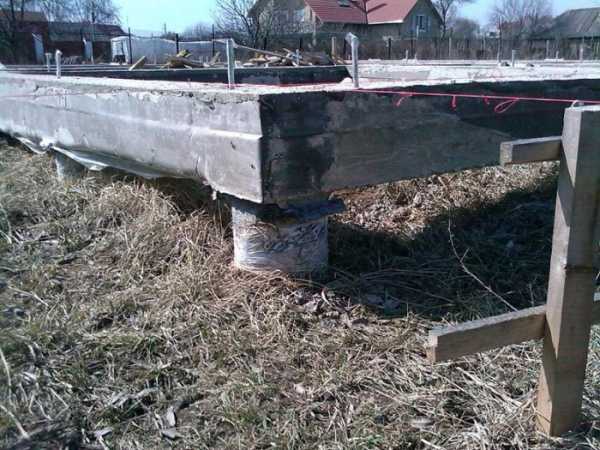

  • Высокий. В этом случае верхняя часть плиты находится высоко над землей.
  • Повышенный – плита немного заглублена в почву.
  • Заглубленный – монолитное основание полностью погружено в землю.

Каждый из этих видов имеет свои плюсы и минусы. Однако наибольшее распространение получило высокое основание. Именно его проще всего устанавливать. Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давление почвы.

Высоко расположенные плиты имеют и свои недостатки. Среди них выделяют необходимость теплоизолировать первый этаж. При установке таких конструкций не получится устроить подвал. Если это подсобное помещение необходимо, его создают в условиях загубленного или повышенного основания.

Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от предполагаемого давления на плиту. Их можно разместить сплошным «лесом», или установить полосами.

Преимущества ростверка из монолитной плиты

Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы. Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:

  • Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
  • Высокая надежность.
  • Длительный срок службы. Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
  • Не нужно принимать во внимание рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.

Особенности устройства фундамента с монолитным ростверком

Если сравнивать устройство монолитного ростверка с установкой свай, первый процесс оказывается сложнее. Такая работа потребует больших усилий от строителей. Это объясняется необходимостью создавать опалубку. И устанавливать армирующий каркас по всей площади основания.

При обустройстве ростверка имеется несколько секретов, позволяющих упростить задачу. К примеру, сегодня горизонтальную опалубку часто заменяют плитами пенопласта. Этим материалом заполняют 10-сантиметровое пространство между нижней поверхностью перекрытия и землей.

Если необходимо сделать надежный каркас, оборудованный подземным уровнем, стоит выбрать монолитное основание или заглубленный ленточный фундамент. В других случаях стоит обращать внимание на свайные опоры. Их легко устанавливать, а затраты на такую работу невысоки. Для малоэтажных строений сваи подходят идеально.

Отправить комментарий

2proraba.com

Свайный фундамент с ростверком: основы монтажа

В климатических зонах с глубиной промерзания грунта больше 2 м, а также на нестабильных почвах закладка ленточного фундамента нецелесообразна.

Он получается дорогим и недостаточно прочным. Оптимальное решение в таких условиях — свайный фундамент с ростверком.

Что такое свайный фундамент с ростверком

Это конструкция из нескольких железобетонных балок, нижние части которых погружены ниже уровня промерзания почвы, а верхние части объединены над поверхностью земли балкой, называемой ростверком. Свайный фундамент свозводят для постройки кирпичных, блочных зданий, конструкций из металлического проката, других материалов.

Этот тип основания имеет значительные преимущества перед более простым, дешевым свайным фундаментом без ростверка, который не распределяет вес дома равномерно между всеми опорами. Его применение ограничено только под деревянные срубы, каркасные дома или каркасные пристройки.

Возможные варианты

Ростверк является опорой для стен дома. Он принимает вес всей конструкции здания, равномерно распределяя его между заглубленными брусьями. Для его изготовления используют следующие материалы:

  • дерево;
  • металл;
  • железобетон.

По типу исполнения железобетонные балки делятся:

  • низкие, когда расположены на земле;
  • высокие, в которых они находится над поверхностью земли.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Высокие ростверки чаще выполняют из металлического проката, низкие – из железобетона.

Сваи

Сваи подбирают, учитывая нагрузку и тип грунта. Их изготавливают из металла, железобетона, редко – из дерева. По способу установки их делят на:

  • забивные;
  • буронабивные;
  • железобетонные бровые;
  • винтовые.

Забивные брусья заглубляются в землю под воздействием ударной нагрузки. Для этого часто используется специальная техника.

При установке буронабивных опор в пробуренной скважине устраивают опалубку, монтируют металлическую арматуру, заливают ее бетоном. Готовые железобетонные буровые опоры забивают в предварительно пробуренную скважину.

Винтовые брусья выполнены из металла с заостренным концом, имеют металлические винтовые лопасти, легко разрезающие почву. Их вкручивают в грунт. Для установки винтовых опор на глубину свыше 2-3 м требуется спецтехника.

В зависимости от формы сечения их подразделяют на:

  • круглые сплошные;
  • круглые полые;
  • квадратные;
  • треугольные;
  • многогранные;
  • специальные сложного сечения.

По характеру передачи нагрузки делятся на:

  • стойки;
  • висячие.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Стойки передают принятую нагрузку стабильным слоям грунта. Их нижнюю часть выполняют более широкой, в виде пятки. Опоры ТИСЭ выполнены в виде цилиндра, расширенного книзу.

У висячих работает боковая поверхность, которая передает грунту нагрузку. Боковые части делают неровными, с выступами. Брус как будто цепляется за грунт. Их применяют, если слой нестабильных грунтов очень большой или грунтовые воды расположены высоко.

Возможное размещение

В подавляющем большинстве случаев опорные брусья располагаются строго вертикально. Если предполагается, что нагрузка может воздействовать горизонтально – например, на поверхностях, расположенных под наклоном, то несколько балок в одном месте устанавливают наклонно.

При монтаже фундамента сваи группируют следующим образом:

  • одиночно;
  • в виде свайных лент – распределяют вдоль длины нагрузок в один или несколько рядов;
  • в виде свайных кустов – несколько свай под каждую несущую опору.

Рекомендуем к прочтению

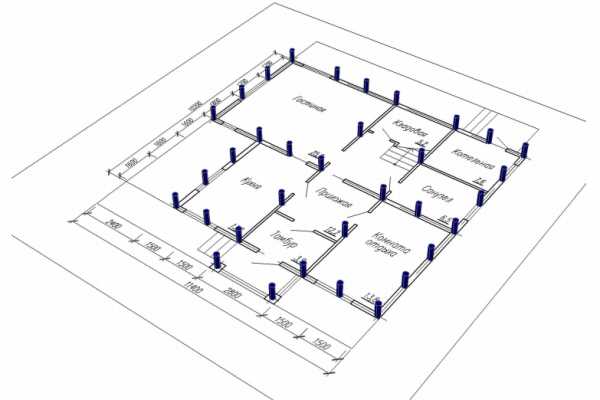

Расстановка при самостоятельном проектировании фундамента

При самостоятельном проектировании свайно-ростверкового основания следует:

  1. Нарисовать план дома в выбранном масштабе.
  2. Определить место закладки по углам дома.
  3. То же сделать в местах пересечения стен, перегородок, если расстояние между ними больше 3-х метров.
  4. На одинаковом расстоянии запланировать промежуточные опоры. Это расстояние также не должно превышать 3-х метров.

Расчет фундамента

После расстановки опорных брусьев, определения общего количества рассчитывают площадь. Для этого стоит соблюдать последовательность:

Вычисляют массу дома. Надо учитывать вес всех материалов, крыши, мебели, людей, которые там будут находиться.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

По нормативам, учитывая массу и коэффициент запаса прочности, определяют опорную площадь. Она рассчитывается делением массы дома, умноженной на 1,4 (запас прочности), на несущую способность грунта.

Общую опорную площадь делят на количество брусьев, подбирают ближайшую большую площадь по стандарту. Если расчетная площадь сваи сильно отличается от ближайшей стандартной, стоит обсчитать вариант, увеличив количество опор для ростверка при меньшей площади каждой опоры.

Технология строительства

К возведению основания приступают, когда готовы все расчеты, выбраны размеры свай и ростверка, определены их места на плане.

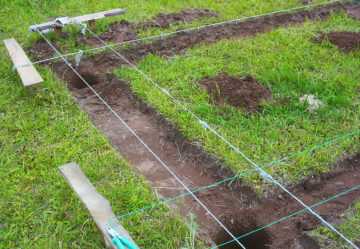

Разметка фундамента на местности

  1. Снимают верхний слой почвы.
  2. С помощью кольев и шнура отмечают внешнюю границу дома.
  3. Аналогично тянут шнур по внутренней границе стен.
  4. Проверяют перпендикулярность, параллельность линий, равенство диагоналей.
  5. Отмечают места будущих свай.
  6. Землеройные работы, установка опорных брусьев для ростверка

Порядок организации земляных работ зависит от вида свай. Винтовые обычно вкручивают вручную, оставляя над поверхностью земли оголовки одинаковой высоты, которую удобно проверять с помощью горизонтально натянутого шнура.

Мнение эксперта

Сергей Юрьевич

Строительство домов, пристроек, террас и веранд.

Задать вопрос эксперту

Буронабивные устанавливают, используя специальную технику или ручной бур.

Бурят скважины, устанавливают смонтированную опалубку. Вниз опускают и закрепляют по 4 арматуры с ребристой поверхностью. Прутки предварительно скрепляют между собой проволокой или сваркой. Для скрепления с ростверком они должны быть выше поверхности земли на 0,6-0,7 м. Опалубку с арматурой заливают бетоном.

Установка ростверка

Если ростверк металлический, металлопрокат (швеллер, профильную трубу) приваривают к выступающим частям свай. Следует строго следить за горизонтальностью расположения. Иначе нагрузка распределится неравномерно, что приведет к разрушению постройки.

Монтаж низкого начинают с подсыпки щебня слоем от 0,15 м, уплотняя его виброплатформой. Щебень подсыпают не весь сразу, а последовательно за 3-4 приема, уплотняя каждый слой вибромеханизмом. Затем устанавливают опалубку. Ее ширина должна быть больше ширины стены. Можно руководствоваться нормативами для ленточных фундаментов. Высота опалубки определяется необходимой высотой цоколя.

Для армирования берут ребристую стальную арматуру. Верхний и нижний пояс скрепляют прутками меньшего диаметра. Часть выпущенных из свай концов арматуры загибают, крепят к верхнему поясу, часть – к нижнему поясу. Длина загнутой арматуры должна быть не меньше пятидесятикратного диаметра прутка.

Устраивают вентиляционные отверстия, конструкции для ввода инженерных коммуникаций. После этого заливают бетон. Одновременно с заливкой используют вибратор. Эта операция выполняется для увеличения прочности, однородности бетонной массы, которую затем оставляют для застывания. Снимать опалубку можно после того как бетон набрал не менее половины прочности. Длительность этого процесса зависит от температуры окружающей среды. При +20 ⁰С достаточно четырех дней. При +10 ⁰С необходимо до двух недель. Если температура еще ниже, то для застывания и набора прочности необходим подогрев бетона.

Преимущества и недостатки

Свайные фундаменты с ростверком популярны благодаря своим неоспоримым достоинствам:

  1. Подходят для видов грунта, в которых не обеспечивают прочность никакие другие виды оснований: глубокое промерзание грунта, слабые, пучинистые грунты.
  2. Обеспечивают устойчивость, имеют высокую несущую способность.
  3. Их можно закладывать на склонах.
  4. Возможно ведение работ зимой.
  5. Невысокая стоимость материалов и работ, дешевый вид основания.
  6. Возвести всю конструкцию, залить бетон можно за пару дней.
  7. Не нужна тщательная предварительная подготовка площадки.

Кроме достоинств такой фундамент имеет недостатки:

Необходимо утеплять конструкцию из-за наличия пространства под полом.

Нельзя использовать для массивных сооружений.

Необходим тщательный расчет фундамента, поскольку велика неопределенность поведения грунта.

В целом – это отличный вариант для малоэтажных построек, где ценится быстрота, дешевизна строительства либо имеется необходимость возведения постройки на склонах.

Видео: 7 ошибок на сваях

Дом из какого материала Вам нравится больше всего?

можно выбрать до 3 вариантов ответа

Дом из бруса

28

277

Дом из кирпича

16

195

Бревенчатый дом

17

167

Дом по канадской технологии

14

149

Дом из газобетонных блоков

19

116

Дом из оцилиндрованного бревна

4

51

Монолитный дом

10

39

Дом из пеноблоков

14

39

Дом из сип-панелей

11

35

Рекомендуем к прочтению

Рейтинг автора

Автор статьи

Строительство домов, пристроек, террас и веранд. Стаж 15 лет

Написано статей

zbbr.ru

Ростверк на винтовых сваях: порядок устойства

Свайно-винтовой фундамент террасы на водоеме

Бетонный ростверк на винтовых сваях считается наиболее надежной конструкцией, которая способствует равномерной передаче нагрузки от домостроения на плотные слои грунта. Возвести такой тип фундамента можно за короткое время, даже не имея опыта работы в строительстве. Предварительно нужно правильно рассчитать все несущие нагрузки, изучить технологию  выполнения работ и подобрать наиболее подходящие материалы.

Сферы применения

Винтовой фундамент с ростверком способен выдерживать более значительные нагрузки по сравнению с основаниями без использования обвязки.

Сначала такой тип применялся при строительстве военных объектов за счет того, что обходился довольно дешево и отличался быстрыми сроками возведения. При необходимости можно было использовать сваи повторно для других построек.

С развитием строительных технологий все более широко применяют свайные основания с ростверком в индивидуальном строительстве для домов небольшой этажности.

Область применения:

  • на строительных участках, расположенных на склонах, имеющих перепад по высоте, за счет монтажа свай различной длины выставляется горизонтальный уровень для монтажа обвязки;
  • при строительстве домов из легких материалов: пенобетона,газобетона, каркасных построек целесообразно использовать свайно-ростверковый фундамент;
  • при близком расположении подземных источников  к уровню земли такой вид основания незаменим;
  • на участках с нестабильной почвой, с обводненными участками, на плывунах.

В северных районах в мерзлом и вечномерзлом грунте ленточный фундамент заложить не получится, поэтому на выручку приходит технология возведения основания с ростверком на винтовых сваях.

Ростверк для каркасного дома

Для чего нужен ростверк

Ростверк делает конструкцию более прочной и устойчивой к различным нагрузкам. Он соединяет между собой сваи и способствует равномерной передаче нагрузки от дома через опоры на грунт.

Домостроение в разных участках имеет различный вес. Это зависит от использования строительных материалов и расстановки мебели. В зоне, где расположены колонны, камин, ванна или бассейн нагрузка будет более значительной. Из-за этого постройка со временем может давать неравномерную усадку. Появляются трещины, и нарушается целостность стен и других элементов здания.

Обвязка принимает на себя нагрузку и при соблюдении технологии монтажа равномерно распределяет ее на сваи.

Перед началом строительных работ нужно просчитать все параметры и выяснить, какой тип фундамента будет наиболее подходящим.

Не всегда свф является лучшим вариантом. Для многоэтажных домов выбирают ленточный или плитный фундамент. На скальных грунтах заглубление свай будет невозможным, они не смогут пробить почву такого типа.

На участках с наличием слоев почвы с различными характеристиками невозможно точно просчитать несущую нагрузку, которую сможет выдержать опора.

Металлический ростверк

Виды ростверков

Обвязка свай может иметь различную конструкцию и выполняться из разных материалов. Чаще всего применяют металлический швеллер и двутавровые балки или деревянный брус. Выбор материала зависит от массы домостроения, его характеристик и назначения, а так же от геологических особенностей местности.

При строительстве легких построек достаточно выполнить обвязку свай брусом. Для деревянных домов роль ростверка может выполнять первый венец стен. Древесину крепят на сваю при помощи закладных шпилек. Конструкцию нужно изолировать от воздействия влаги с помощью рулонных материалов или мастик, производимых на основе битума.

Для строительства домов, имеющих значительный вес, более подходящим вариантом будет монтаж металлического ростверка. Элементы обвязки соединяют между собой при помощи сварки, для повышения прочности стягивают болтами.

Бетонная обвязка способна выдерживать значительную нагрузку при условии использования качественного бетона, но она нагружает фундамент. Для такого ростверка понадобятся более мощные опоры. Обязательным условием является монтаж армированного каркаса. Цементно-песчаный раствор заливают в предварительно изготовленную опалубку, стенки которой должны быть укреплены подпорками.

По расположению относительно уровня земли ростверки подразделяются:

  • Висячие над уровнем грунта конструкции устраиваются на высоких опорах. Целесообразно монтировать такой тип основания на участках с близким расположением подземных источников.
  • Наземные строятся по уровню земли. Под обвязкой обязательно насыпают песчаную подушку.
  • Заглубленные располагаются ниже уровня поверхности земли, являются разновидностью ленточного основания. Такой тип характерен тем, что нагрузка передается не только на опоры, а сразу на грунт.

Существует технология монтажа фундамента с установкой свайных кустов. Под местами с наибольшей нагрузкой несколько опор устанавливают рядом друг с другом. Они как бы образуют куст, благодаря такому расположению способны выдерживать нагрузку от камина, колонн, промышленных конструкций. В верхней части сваи соединяют между собой металлической обвязкой.

Монтаж свайно-ростверкового фундамента

Сваи для фундамента подбирают в зависимости от геологических, климатических условий, вида почвы и веса дома. Они изготавливаются из древесины, бетона, металла, или с комбинированием этих материалов.

На этапе создания проекта нужно рассчитать все допустимые нагрузки и определиться с выбором материалов.

Монолитная обвязка из бетона

Монтаж бетонного ростверка

Бетонная обвязка подлежит обязательному армированию. Нужно предусмотреть, чтобы из свай, заглубленных в грунт, выступала арматура (2-3 стержня в каждой). Концы металлических прутьев крепят между собой проволокой, которую продевают в предварительно просверленные отверстия в свае.

Пошаговая инструкция:

  1. Опалубку монтируют такой же ширины, как будущие стены дома. По высоте конструкция должна соответствовать длине цоколя. Дно формы должно располагаться на таком уровне, чтобы после заливки цементно-песчаным раствором оголовки опор находились внутри бетонного ростверка.
  2. Насыпают в опалубку песок, слоем 150-200 мм, хорошо его уплотняют.
  3. Устраивают гидроизоляцию.
  4. Выполняют армирование двумя продольными рядами прутьев, скрепляют их между собой вертикальными перемычками.
  5. Заливку бетоном выполняют с таким расчетом, чтобы раствор не вытекал из опалубки. С помощью штыкования или вибратора хорошо уплотняют цементную массу. Следят, чтобы внутри не осталось пустот и пузырьков воздуха.
  6. Накрывают ростверк полиэтиленовой пленкой, регулярно смачивают. Это делается для того, чтобы конструкция не растрескалась при высыхании. После полного высыхания обвязки можно демонтировать опалубку.

При монтаже ростверка из металла, двутавровую балку, швеллер срезают с помощью болгарки под углом 45 градусов, сваривают элементы между собой двойным швом, для большей прочности стягивают болтами.

При устройстве ростверка из древесины к голове сваи приваривают плоский металлический квадрат, а уже к нему крепят брус. Укладывают гидроизоляционный слой. Монтируют обвязку.

Для каркасного строительства достаточно монтировать ростверк из бруса.

При строительстве дома из более тяжелых материалов применяют металлический ростверк из двутавровой балки или швеллера.

Как построить ростверк для фундамента на винтовых сваях можно посмотреть на видео:

При монтаже ростверка для свайного фундамента нужно правильно подобрать материалы и четко выполнять все этапы технологического процесса. Если все сделано правильно, дом простоит более 50 лет. При необходимости замены отдельного элемента ремонт легко выполнить своими руками.

kakfundament.ru

Буронабивной фундамент с ростверком: пошаговая инструкция

Свайно-ростверковый фундамент на буронабивных сваях – комбинированный тип основания из опорных свай, сформированных в грунте путем бетонирования скважин, пробуренных в земле. Вторая часть фундамента – ростверк, распределяющий нагрузку на свайное поле. Такой тип фундамента обладает высочайшей несущей способностью и может использоваться для постройки больших домов и частных коттеджей из любых материалов.

Буронабивной фундамент с ростверком позволяет возводить строения на сложных грунтах: вязких, болотистых, плывунах, пучинистых. Основание на буронабивных сваях незаменимо в сейсмически активных районах, зонах с разветвленными сетями подземных коммуникаций, а также в грунтах с повышенной щелочностью, где невозможно использовать винтовые опоры.

Преимущества конструкции:

  • повышенная устойчивость к вибрации;
  • возможность возведения при неблагоприятных геологических условиях;
  • простота монтажа;
  • отсутствие больших объемов земляных работ;
  • относительно небольшая себестоимость.

Сделать буронабивной фундамент с монолитным ростверком можно без привлечения специалистов и профессиональной техники.

Недостатки:

  • опасность неравномерной осадки опор;
  • невозможность устройства цокольного этажа и подвала.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l – расстояние между сваями;

P – несущая способность 1 сваи;

Q – нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l – расстояние между сваями; P – несущая способность 1 сваи; Q – нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.


Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В – ширина ленты ростверка;

М – масса дома;

L – длина ростверка;

R – несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

В соответствии с вышеприведенной формулой ширина ростверка в большинстве случаев определяется в диапазоне 30-50 см.
Для коттеджа достаточно среднего значения ширины – 40 см при стандартной высоте 20-50 см в зависимости от желаемого заглубления.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома – ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Монтаж буронабивного фундамента с ростверком

Технология выполнения описывается в СНиП 2.02.03-85 (раньше СНиП II-17-77). Согласно документы буронабивные сваи по технологии монтажа бывают:

  1. сплошного сечения – являются универсальными, подходят для любых грунтов;
  2. полого сечения с многосекционным сердечником – сложный вариант, не используемый в частном строительстве;
  3. с уплотненным забоем – применяются для домов массой более 500 тонн;
  4. с пятой – технология включает взрывные работы.

Как видно из классификации единственно возможным вариантом для строительства коттеджа является устройство основания на буронабивных сваях сплошного сечения, которые имеют простую конструкцию и l-форму.

Для монтажа фундамента своими руками потребуются следующие материалы и инструменты:

  • ручной бур;
  • обсадные трубы;
  • рифленая арматура 12 мм;
  • бетонная смесь;
  • проволока для вязки арматуры сечением 1,2-1,4 мм;
  • гидроизоляция;
  • утеплитель для ростверка;
  • доски для опалубки.

Кроме этого понадобится стандартный набор инструментов: рулетка, лазерный или обычный строительный уровень, виброоборудование для уплотнения бетона и пр. Бетон для заливки скважин можно замесить самостоятельно или заказать на бетонном заводе.

Технология монтажа буронабивных свай: пошаговая инструкция

Подготовка местности и разметка будущего фундамента

Подготовка заключается в расчистке участка от мусора, снятии растительного слоя почвы. При необходимости производится подсыпка и утрамбовка грунта. Разметка выполняется в соответствии со схемой установки буронабивных свай. Место расположения каждой скважины помечается вехой. Для того чтобы не ошибиться при разметке можно использовать доски или шнуры, которые будут имитировать будущий ленточный ростверк.

Бурение скважины

Бурение проводится ручным буром, который заглубляется на нужную глубину. При проходке грунт не выбрасывается на поверхность, уплотняясь по стенкам.

В процессе бурения необходимо контролировать, чтобы бур входил строго перпендикулярно, не отклоняясь.

После разработки скважины, диаметр которой должен быть на 5-7 см больше, чем выбранный диаметр свай, основание тщательно трамбуется. При необходимости подсыпается песчано-гравийная подушка в 10-30 см.

Установка обсадных труб

Обсадные трубы препятствуют обсыпанию стенок скважины и обеспечивают безопасное проведение работ. По технологии на плотных глинистых грунтах и суглинках трубы можно не использовать, однако при устройстве буронабивных свай своими руками рекомендуется их установить. Внутри трубы значительно проще монтировать армирующий каркас. Кроме того упрощается процесс заливки и виброутрамбовки бетонной смеси.

В качестве обсадных труб можно использовать пластиковые, металлические или асбестоцементные изделия нужного диаметра. Если финансовые возможности позволяют, то лучше купить специальные обсадные трубы для скважин, на которых имеются подготовленные стыки с удобными соединениями. Труба строго вертикально устанавливается в скважину. Если образовался зазор между стенкой трубы и скважиной, то его необходимо засыпать грунтом с уплотнением.

Армирование

Для создания армокаркаса используется арматура 12 мм. По данным таблицы 1 при строительстве коттеджа нет необходимости использовать сложный план армирования, достаточно 4 или 6 прутов арматуры. Технология связывания армирующего каркаса очень простая: стержни располагаются по кругу, образуя окружность диаметром на 3-5 см меньше, чем размер обсадной трубы. Стержни связываются проволокой. Для закрепления можно использовать хомуты. Длина каркаса = длине обсадной трубы + 30 см. Готовый армокаркас устанавливается в скважину внутри обсадной трубы и заглубляется в грунт.

Арматурный каркас не должен соприкасаться со стенками обсадных труб!

Заливка бетонной смеси

Бетон, используемый для заливки буронабивных опор должен соответствовать СНиП 2.03.01-84 и быть не ниже класса В12,5. Для массивных домов лучше использовать бетон В15. Для заливки бетона в устье скважины опускается загрузочная воронка. Если заливать смесь без воронки, то возможно появление пустот. Заливать бетонную смесь необходимо медленно, каждый слой толщиной 0,5 м необходимо уплотнять 5-10 минут при помощи глубинного виброинструмента и только после этого заливать следующую порцию. К устройству ростверка можно приступать после того, как бетон наберет прочность – через 3-7 суток.

Устройство ростверка

Для фундамента частного дома выполняется железобетонный ленточный ростверк. Легкие конструкции, например бани, дачные брусовые домики допускают использование деревянного ростверка. Самый простой и менее трудозатратный вариант – низкий ростверк, который возвышается над уровнем земли на 0,2-0,3 м. Высокий ростверк до 0,5-0,6 м может использоваться на влажных почвах, для максимального поднятия дома от поверхности.

Этапы строительства монолитного ростверка:

Устройство основания и опалубки

Для низких ростверков применяется гравийно-песчаная подушка 10-20 см, поверх которой укладывает подбетонка – 5 см слой тощего бетона и гидроизоляция. В качестве гидроизолирующего слоя используется рубероид или гидроизол. Опалубка монтируется из досок по всей длине ростверка.

Армирование

Технология армирования ленточного ростверка подразумевает продольную укладку стержней арматуры, которые связываются как между собой, так и с арматурой буронабивных свай. Правильное армирование обеспечивает жесткое соединение буронабивной опоры с ростверком. На растянутых участках укладывается 4 стержня арматуры 20 мм, на углах – 12-15 мм. Для крепления арматуры в единый каркас применяются вертикальные пруты 5-8 мм, расстояние между ними составляет 25-30 см. Узел связки арматурных каркаса и ростверка будет выглядеть следующим образом:

Заливка бетона

Бетон класса В12,5…В15 заливается внутрь опалубки и утрамбовывается виброоборудованием. При температуре воздуха +25 С бетон необходимо периодически увлажнять. Для обеспечения постепенного затвердевания ростверк нужно закрывать полиэтиленом. Окончательно свайно-ростверковыйфундамент на сваях будет готов через 20-25 дней.

Утепление буронабивного фундамента с ростверком

Для создания благоприятного микроклимата в доме рекомендуется утеплить фундамент. Закопанные в грунт сваи утеплять не нужно, теплоизоляция необходима той части ростверка, которая расположена выше нулевого уровня. Утепление и гидроизоляция основания с заглубленным ростверком проводится в горизонтальной и вертикальной плоскости.

Теплоизоляция выполняется плитами пеноплекса или другого пенопластового утеплителя. Использовать теплоизоляторы на основе минваты нельзя, т.к. они усиленно впитывают влагу из грунта и быстро приходят в негодность. Алгоритм создания гидро- и теплоизоляции ростверка простой:

  1. Выполняется гидроизоляция: слой битума или рулонного рубероида. Гидроизолируется верхняя и боковые части ростверка.
  2. Плиты утеплителя приклеиваются клеем и крепятся дюбель-гвоздями.
  3. Заделка стыков и углов производится при помощи монтажной пены или жидкого пенополиуретана.
  4. Боковые стены ростверка отделываются штукатуркой или другим декоративным материалом.

Одновременно с теплоизоляцией делается отмостка, которая также способствует сохранению тепла и отводу влаги от фундамента.

Правильно выполненный свайно-ростверковый фундамент на буронабивных сваях прослужит не менее 100 лет. Конструкция не требует технического обслуживания и имеет доступную стоимость.

fazenda.guru

Свайный фундамент с монолитным ростверком

Свайные фундаменты различных типов и из разных материалов используются на сложных грунтах. Сваи уходят глубоко под землю и опираются на более плотные и стабильные слои. Им не страшны морозное пучение и высокий уровень грунтовых вод. Обычно такие фундаменты делают с ростверком — связывающей сваи балкой из бетона, металла или дерева. Один из вариантов такого основания — свайный фундамент с монолитным ростверком.

Применение

Фундамент с монолитным ростверком подходит для участков с перепадами высот и влажных нестабильных почв, где обычный ленточный фундамент испытывал бы слишком большие нагрузки, в районах с вечной мерзлотой, при высоком уровне залегания грунтовых вод. Ростверк в данном типе основания равномерно распределяет нагрузку (вес дома) на все опоры. Свайно-ростверковый фундамент подходит для небольших, не слишком тяжелых зданий, но для совсем маленьких домов он экономически не оправдан.

Виды

Фундамент свайно-ростверковый может быть

  • висячим (с высоким ростверком),
  • с заделкой свай в монолитный цоколь.

В первом случае между полом и землей имеется расстояние 0,7-1 м. Почва при этом воздействует на основание минимально.

Во втором случае ростверк располагается прямо на уровне земли (повышенный), или несколько заглублен (низкий ростверк), можно сделать небольшой цоколь. При этом ростверк никогда не опирается прямо на землю, из-под него вынимают небольшой слой почвы (10-15 см). Это делается для того, чтобы на бетонную конструкцию не действовали силы морозного пучения грунта. Если ростверк заглублен, то оголовки свай обязательно гидроизолируют. Заглубленный ростверк не делают на сильно пучинистых грунтах, которые могут увеличится в объеме больше, чем на высоту зазора, и деформировать или сломать фундамент.

Сам ростверк делают в виде ленты, поэтому такой фундамент также иногда называют свайно-ленточным, или с перекрытием в виде плиты. Второй вариант требует значительно больших затрат бетона и арматуры.

Плюсы и минусы свайно-ростверкового фундамента

Этот тип основания имеет свои преимущества.

  • Малое количество земляных работ.
  • Меньшая трудоемкость, чем для ленточного фундамента.
  • При правильной теплоизоляции висячий ростверк позволяет снизить теплопотери благодаря тому, что он не соприкасается с землей.
  • Меньше расход стройматериалов, а значит, и денег, чем для строительства ленточного фундамента, если делается небольшое количество свай (экономия может составить до 30%).

К недостаткам и сложностям этого типа основания относятся

  • необходимость бурения глубоких скважин при установке буронабивных свай,
  • необходимость теплоизоляции пола, а иногда и создания имитации цоколя в случае висячего ростверка для утепления дома.

Железобетон наиболее популярен в индивидуальном строительстве для домов как материал для ростверков — как на монолитных, так и сборных. Он выгодно отличается от дерева и металла, так как дерево подвержено гниению, а металл — коррозии. Монолитный фундамент имеет свойства, отличающие его от сборного. Прежде всего, это более высокая прочность и надежность, так как он отливается как единое целое.

Виды свай

Для свайно-ростверкового фундамента используют

  • забивные,
  • буронабивные,
  • винтовые сваи.

Первый вариант для строительства частных домов используется редко, так как для забивки нужно специальное оборудование, аренда и тем более покупка которого значительно увеличит расходы.

Винтовые сваи в последнее время набирают популярность благодаря скорости их монтажа и отсутствию земляных работ — они просто вкручиваются в грунт, это можно сделать самостоятельно усилиями двух-трех человек или заказать услугу монтажа в компании, которая продает сваи.

Буронабивные сваи изготавливаются прямо на участке. Для этого бурят скважины, опускают в них опалубку и арматуру и заливают бетон.

Для точного расчета фундамента на основе свай лучше всего обратиться к специалисту-инженеру. Также перед строительством любого дома рекомендуется провести инженерно-геодезическую экспертизу, чтобы узнать строение и особенности грунта.

Фундамент на буронабивных сваях

Подготовка участка

Перед созданием фундамента необходимо расчистить участок, разметить его в соответствии с проектом здания, отметить места, где будут пробурены скважины. Сваи располагают по периметру строения, под внутренними несущими станами и на углах. Шаг между ними не должен превышать 2 м.

Сваи

Буронабивные сваи делают, заливая бетон в подготовленные скважины. Обычно в скважины устанавливают опалубку, роль которой могут играть асбоцементные трубы, трубы из пластика, рубероид, ПВХ-пленку. Эти материалы не только придают свае форму и увеличивают ее прочность, но и выполняют гидроизолирущую функцию.

Глубина скважин зависит от глубины промерзания грунта, они должны быть на 50 см глубже этого уровня. 20 см из них приходятся на песчаную подушку. В среднем глубина будет около 10 м.

Для бурения можно нанять бригаду рабочих, можно осуществить его своими силами с помощью ручного бура. Диаметр скважины должен быть равен примерно 20 см.

После насыпания песочной подушки в скважины опускают трубы. Они должны подниматься над уровнем почвы на одинаковую высоту, это можно проконтролировать с помощью нивелира или уровня. Далее в трубы опускают арматуру. Для армирования свай используют металлические прутья, на каждую опору их нужно 3 или 4. Прутки соединяют поперечными хомутами, получается такая конструкция, как на фото.

Арматура должна подниматься над верхней частью свай на 40-50 см, чтобы ее можно было соединить с арматурой ростверка. Устанавливают ее в трубах таким образом, чтобы между арматурой и оболочкой было не менее 2 см — это позволить полностью покрыть каркас бетоном.

После этого в трубы заливают бетон. Для уплотнения используют вибратор, но если его нет, можно использовать метод штыкования с помощью металлического прута или трубы. Залитые сваи оставляют на 4 недели для застывания и набора прочности.

Железобетонный ростверк

Сначала устанавливают опалубку. Ее можно сделать из обрезной доски в виде желоба шириной не меньше, чем толщина будущих стен, и высотой примерно 30 см. Определенная сложность состоит в том, что у ростверка есть висячие части, под которые на время застывания бетона нужно будет поместить подпорки. Опалубку устанавливают на нужной высоте, после застывания бетона ее снимают. Можно использовать и несъемную опалубку, например, из пеноплекса, которая будет играть роль утеплителя и гидроизоляции.

Железобетонный ростверк также обязательно армируется. Для армирования берут металлические прутки толщиной 10-12 мм, они располагаются вдоль сторон конструкции. Между собой они связываются в два пояса поперечной арматурой толщиной 6-8 мм, можно гладкой. Из такой же арматуры делаются вертикальные ребра, соединяющие пояса. Под нижний пояс подкладывают деревянные бруски, чтобы арматура была полностью погружена в бетон. С помощью вязальной проволоки каркас ростверка связывается с выступающей частью арматуры свай, также можно их сварить.

Важно! Все элементы каркаса должны быть прочно соединены между собой, это непосредственно влияет на прочность ростверка.

На видео показано, как правильно армировать свайно-ростверковый фундамент.

Заливают ростверк за один раз, поэтому сразу нужно приготовить необходимое количество бетона. Важно, чтобы в слое бетона не было полостей, пузырей. После заливки бетон уплотняют.

Ростверк на винтовых сваях

Если ростверк делают на винтовых сваях, то армировать его надо перед тем, как устанавливают опалубку. Для этого на сваях вяжут арматуру толщиной 12-18 мм, для этого в сваях сверлят отверстия, в которые пропускают закладные из арматуры. К закладным присоединяются продольные элементы каркаса. Внутрь сваи также опускают арматуру, связывая ее с каркасом ростверка. При бетонировании сначала заливают бетон внутрь свай, а затем в опалубку ростверка.

Фундамент на сваях с монолитным ростверком позволяет успешно возвести дом на пучинистых грунтах. Для него используют обычно буронабивные или винтовые сваи. Следует помнить, что на таком фундаменте нельзя строить большие, тяжелые здания.

bouw.ru

Буронабивные сваи с ростверком и технология устройства

Нестабильный, слабый или покатый грунт требуют особенного подхода для строительства фундамента. Применение технологических новинок и дорогостоящих приемов не всегда оправдано, а вот буронабивные сваи с ростверком могут быть смонтированы практически без особых сложностей и применения тяжелой техники. Конструктивно основание подходит для строительства объектов любого назначения: дачных облегченных домов, домов постоянного проживания, бань, хозяйственных построек.

Использование свайного фундамента с ростверком

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту

Опорное основание на буронабивных сваях имеет высокие показатели несущей способности, поэтому является альтернативой монолитному, ленточному фундаменту. Причем свайный буровой обходится на порядок дешевле, и выстроить его можно своими руками. В зависимости от размера диаметра, свая выдерживает до 1,5 тонн массы, для строения среднего объекта потребуется не более 2-3 десятков опор. По регламенту диаметр свай может достигать 1,5 метров, длина до 40 метров. Для домов из тяжелого материала показано изготовление железобетонных элементов, выдерживающих большие весовые нагрузки. Дополнительными плюсами является минимальное количество земельных работ, большая экономия времени, денег.

Важно! Фундамент с ростверком заглубляется в слой ниже точки промерзания и оборачивается в два-три слоя гидроизоляции. При необходимости применяются обсадные трубы, которые остаются в грунте. Чаще всего данный прием требуется при наличии плывунов, особенно слабых осыпающихся грунтах. Наличие гидроизоляционного слоя снижает риск попадания воды в бетон, минимизирует давление грунтового слоя на тело сваи, ограничивая выталкивание конструкции зимой в периоды промерзания почвы.

Широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах

Достоинствами фундамента на буронабивных сваях считают следующие показатели:

  1. строительство в условиях плотной застройки не приносит вреда окружающим объектам из-за сниженной динамической нагрузки при проведении работ;
  2. широкое применение технологии позволяет строить фундамент на подтопляемых, сложных, слабых грунтах и неровных ландшафтах;
  3. заглубление производится ниже расчетной точки промерзания грунта с упором на стабильные слои, что повышает стойкость, прочность объекта, продляет срок его эксплуатации;
  4. свайно-буровой фундамент подходит для любых технологий строительства: каркасных, кирпичных, деревянных, сборных;
  5. доступная стоимость;
  6. оперативность возведения.

Дороже всего обходится основание с монолитным ростверком, однако такой фундамент выдерживает массивные нагрузки, поэтому финансовая составляющая многократно окупится. При этом для закладки свай не нужно выкапывать котлован, загон буровых свай производится вибропогружателем.

Заливка ростверка

Предварительно подготовленные сваи обрезаются по ровному горизонтальному уровню, затем заливается ростверк

Предварительно подготовленные сваи обрезаются по ровному горизонтальному уровню, затем заливается ростверк:

  1. монтаж опалубки и арматурного каркаса из прутков диаметра 12 мм внутри опалубки;
  2. заливка бетонного раствора, технология соблюдается как при заливке ленточного фундамента: смесь выкладывается послойно с трамбованием и уплотнением — процесс производится однодневно.

По размерным градациями ростверк должен быть не менее 30 см высоты и 40 см ширины. Выполнение ростверка допускается монолитным или блочным. Фундамент с монолитным ростверком обладает большей прочностью и жесткостью на изгиб. Кроме того, монолитный ростверк удобнее для строительства своими руками, так как монтаж блочных элементов готового типа может потребовать применения спецтехники.

Рекомендуем к прочтению:

Ростверк бывает подвешенным и заглубленным. Подвешенные ростверки хороши для легких строений из бруса или выполненных по каркасной технологии. Свайный же фундамент буровой с ростверком заглубленного типа показан для обустройства на грунтах с повышенными показателями пучения.

Технология строительства заглубленного ростверка требует следующих работ:

  1. от верхнего конца готового свайного тела обрезается грунт, чтобы оголовок был высотой не менее 25-30 см;
  2. конструируется опалубка с армированием;
  3. ростверк заливается поверх оголовок.

Важно! Расстояние от грунта до ростверка должно быть не менее 10 мм, чтобы избежать возможных деформаций в случае естественных подвижек почвы или пучения.

Как выстроить буровой свайный фундамент с подвешенным монолитным ростверком

Технология бурового свайного фундамента с подвешенным монолитным ростверком

Технология требует проведения следующих работ:

  1. Разметки участка с определением главных осей;
  2. Выравнивание грунта и копания траншеи;
  3. Засыпка дна траншеи песчаной смесью толщиной в 20 см;
  4. Пробуривание скважин ниже точки промерзания грунта на 15 см, армирование шурфа, заливка скважин раствором.

Важно! В стойких грунтах заливка осуществляется бетоном без обсадной трубы, во всех прочих грунтах в скважину вставляется обсадная труба, куда послойно с трамбованием заливается смесь из бетона марки от М100. Армирование выполняется в верхней трети сваи с расчетом выхода армирующих прутков наружу для связки ростверком.

  1. Гидроизоляция оголовка сваи рубероидом;
  2. Монтаж опалубки;
  3. Проводка вентиляции;
  4. Армирование ростверка прутком толщиной от 12 мм;
  5. Заливка ростверка бетонной смесью с обязательным уплотнением смеси;
  6. Демонтаж опалубки.

Скорость возведения фундамента зависит от размеров дома, ориентировочно все работы занимают неделю. Свайно-буровой фундамент с монолитным ростверком подвешенного типа подходит для строений любого типа, толщина стен которого не превышает 30 см.

Технология обустройства ростверка заглубленного повторяет все действия, но добавляется слой геотекстиля на песчаную подушку. Это делается для того, чтобы влажность грунта не нарушила целостности подошвы основания. По времени устройство ростверка заглубленного типа своими руками занимает ровно столько же, сколько и строительство основы с висячим ростверком.

Расчеты для строительства

Предел допустимой нагрузки на одну сваю зависит от толщины опоры

Для увеличения прочности и стойкости фундамента требуются предварительные расчеты. В частности, предел допустимой нагрузки на одну сваю. Эта величина зависит от толщины опоры. Например, если тело сваи толщиной в 0,3 метра, то допустимая нагрузка до 1,7 тонны, а диаметр опоры в 0,5 метров допускает массу до 5 тонн.

Рекомендуем к прочтению:

Также нагрузочная стойкость зависит от марки применяемого бетона. Использование марки М 100 допускает нагрузку в 100 кг/см2. Делая расчеты количества опор, необходимо принимать во внимание несущую способность грунта. Недостаток опор приведет к просадке почвы и фундамент покосится/просядет.

Также расчеты опираются на:

  • глубину точки промерзания грунта;
  • запас прочности арматурного прутка;
  • уровень залегания грунтовых вод;
  • длину свай.

Регламентированные данные по коэффициенту сопротивления грунта предоставлены в СНиП 0.02.03-85. Расстояние между опорами не может быть более 2 метров и менее тройного диаметра одной сваи.

Выполнить все работы по строительству фундамента своими руками можно, даже если опыт застройки не самый большой. А чтобы процесс был еще понятнее, посмотрите предложенное видео.

kakpostroitdomic.ru

Буронабивные сваи с ростверком: технология заливки фундамента

Технология буронабивных свай с ростверком достаточно часто применяется в частном строительстве. Установка и изготовление особенно необходимы при строительстве на слабых грунтах. Буронабивной фундамент также сможет выручить при высоком расположении уровня грунтовых вод. Но в этом случае на время выполнения строительных работ потребуется предусмотреть мероприятия по водопонижению. В противном случае бурение скважин под фундаменты станет невозможным.

Особенности

Технология предусматривает наличие отдельно стоящих опор и связующего элемента – ростверка. Глубина заложения свай зависит от геологических условий на участке и конструктивных особенностей здания. Бурение скважин на большое расстояние позволяет увеличить площадь соприкосновения опоры здания с грунтом. За счет этого увеличивается трение. Такие фундаменты способны выдерживать большие нагрузки.

Схема устройства

Устройство буронабивных свай обладает одним серьезным недостатком: все опоры работают по отдельности. Такой вариант увеличивает вероятность неравномерных осадок, которые опасны практически для всех видов зданий. Чтобы предотвратить разрушение стен, предусматривают железобетонный ленточный ростверк. Его армирование позволяет хорошо воспринимать изгибающие нагрузки и объединять все опоры в один фундамент. Технология изготовления ростверка может быть различной в зависимости от геологических условий.

Преимущества

Бурение скважин и установка в них свай позволяет добиться сразу нескольких положительных результатов:

  • Высокая несущая способность. Буронабивной фундамент с ростверком под кирпичный дом прекрасно справляется со своей задачей. Основание хорошо воспринимает нагрузки даже от массивного здания. Обязательным условием становится гидроизоляция между ленточным элементом и стенами здания. Так удается уберечь от разрушения разные по свойствам материалы.
  • Бурение скважин и заливка фундамента не оказывает разрушительного воздействия на соседние постройки. Можно проводить строительные работы даже вблизи от существующих зданий.
  • Установка возможна при сложных геологических условиях. Также железобетонные опоры подойдут при расположении в земле существующих инженерных коммуникаций.
  • Технология проста и предполагает минимальные трудовые затраты на разработку грунта. Бурение скважин позволяет избежать необходимости отрывать котлован или траншеи.
  • Фундамент на буронабивных сваях изготавливается на строительной площадке. Нет необходимости в большегрузной технике или специальных устройствах. Для увеличения скорости работ часто нанимают бетононасос.

Свайный фундамент с монолитным ростверком изготавливается в несколько этапов.

Подготовка к началу работ

Перед тем, как изготовить ростверковый фундамент своими руками, необходимо выполнить геологические исследования и запроектировать опорную часть здания. Можно заказать полноценные исследования, но стоить это будет достаточно дорого. При возведении частного дома определить показатели грунта можно самостоятельно. Для этого отрывают шурфы (ямы) или применяют бурение скважин. Почву разрабатывают на глубину на 50 см ниже, чем проектируемая отметка подошвы фундамента. Зная тип и характеристики грунта, можно будет точно рассчитать шаг и армирование свай и ростверка. Без лишнего запаса. А это в свою очередь снизит общие затраты на фундамент.

Результатом данного этапа должны стать известными:

  • типы грунтов на участке;
  • уровень расположения грунтовых вод;
  • водонасыщенность почвы.

От влажности грунта и уровня расположения влаги будет зависеть, какая гидроизоляция необходима фундаменту:

Простая гидроизоляция – рубероид – применяется на сравнительно сухих грунтахГидроизоляция пластиковыми трубами – применяется при высокой влажности грунтов

На основании полученных данных проектируют фундамент. Процесс здесь заключается в подборе следующих характеристик:

  • глубина заложения свай;
  • их сечение;
  • расстояние между сваями;
  • сечение ростверка;
  • армирование свай и ростверка.

Лучше, если работу выполнит опытный проектировщик. При самостоятельном назначении отметки заложения и прочих характеристик, необходимо тщательно изучить информацию по теме и нормативную документацию.

Проводят два расчета:

  1. Расчет свай. Железобетонные элементы рассчитываются на сжимающие нагрузки. По причине того, что бетон хорошо работает на такие усилия, мощное армирование не потребуется. Расчетом назначается глубина заложения опор, сечение и шаг.
  2. Расчет ростверка. Ленточный элемент рассчитывается как многопролетная балка. Но важно учитывать условия работы: лежит лента на земле или висит в воздухе. При проведении расчетов необходимо назначить сечение и армирование.

На этапе проектирования необходимо не только назначить армирование, но и класс бетона. Для разных элементов часто используют разные материалы:

  • для свай достаточно будет бетона класса В15–В20;
  • для ростверка необходимо использовать материал не ниже класса В20.

Вот пример рассчитанного фундамента с подобранными сечениями арматуры и класса бетона.

После выбора всех параметров фундамента, можно приступать к их изготовлению.

Разметка участка

Свайный фундамент с монолитным ростверком начинают строить с выноса расположения опор на местность. Сначала снимают плодородный слой почвы. Для того чтобы разметка не помешала земляным работам, необходимо изготовить обноску.

Обноска изготавливается обычно из дерева. Для ее установки потребуются стойки и перемычки. Устанавливают элемент по периметру здания на некотором расстоянии. Важно, чтобы можно было без препятствий выполнить бурение скважин.

В доски обноски забивают гвозди, к которым будет привязываться шнур, обозначающий оси здания. При строительстве обноски важно контролировать перпендикулярность и параллельность линий. Рекомендуется изучить метод треугольника, которым часто пользуются строители.

После завершения разметки можно приступать к следующим этапам.

Бурение скважин, армирование и заливка свай

Важно отметить, что свайно-ростверковый фундамент под деревянный дом и свайно-ростверковый фундамент под газобетон, например, возводятся практически одинаково. Отличия заключаются только в следующих характеристиках:

  • шаг свай;
  • их сечение;
  • армирование опор и ростверка;
  • сечение ростверка.

Технология же возведения не имеет существенных отличий. Свайно-ростверковый фундамент под деревянный дом будет менее мощным, чем под кирпич или бетон. Это вызвано тем, что при строительстве используются менее массивные материалы для стен и перекрытий. Все нагрузки должны быть заранее учтены в расчете.

Схема устройства буронабивного фундамента

Бурение скважин под заливку выполняется по разметке, описанной на прошлом этапе. Глубина заложения должна быть назначена ранее расчетом.
В пробуренную скважину устанавливают опалубку и армирование. Работа выполняется методом вдавливания. После того, как буром достигнута глубина заложения, необходимо изъять со дна скважины рыхлый грунт. Опорную часть основания трамбуют, после чего укладывают подушку из крупного или среднего песка. Толщина подушки назначается от 30 до 50 см. Она должна учитываться, когда назначается глубина заложения и отметка бурения.

Установив армирование, можно приступать к заливке бетонной смеси. Для удобства и увеличения скорости работ рекомендуется арендовать бетононасос. Если глубина заложения небольшая (как и объем работ), укладку бетона можно выполнять вручную.

Буронабивной фундамент своими руками (каждая опора) должна заливаться за один прием. Только так можно обеспечить целостность элемента.

Ленточный ростверк

Технология заливки ростверка немного сложнее, чем свай. Это вызвано особенностями работы конструкции. Работы по его изготовлению включают в себя следующие этапы:

  • установка опалубки;
  • установка арматурных каркасов;
  • заливка бетона, желательно за один раз;
  • вертикальная гидроизоляция;
  • горизонтальная гидроизоляция.

Отметка заложения ростверка может быть различной.

При залегании на участке крупнообломочных грунтов или песков средней и крупной фракции, можно опирать ленточный ростверк непосредственно на землю.

При залегании на участке пучинистых почв (глина, суглинок, супесь) придется предусмотреть демпфирующую прослойку. Она не даст грунту повредить ростверк при морозном пучении. Отметка заложения в этом случае назначается выше поверхности земли на 10–15 см.

Устройство опалубки ростверка

Для обеспечения зазора можно использовать песчаную подушку, которая после застывания вынимается из-под конструкции. Также используют полистирол, его вынимать после завершения работ не нужно. При подборе заложения используют данные, полученные на этапе геологических исследований.

Вязка арматуры: важно связать выпуски арматуры из свай с каркасом ростверка

Буронабивной фундамент своими руками нуждается в такой защите как гидроизоляция. Вертикальная позволит защитить бетон ростверка от негативных влияний окружающей среды. Гидроизоляция такого типа обычно устраивается из обмазочных материалов.

Горизонтальная гидроизоляция ростверка

Горизонтальная гидроизоляция необходима для разделения материалов с разными характеристиками. Ленточный ростверк в этом случае покрывается несколькими слоями рулонных материалов. Гидроизоляция позволяет предотвратить появление плесени и грибка при соприкосновении разных по свойствам материалов. Гидроизоляция необходима при кладке кирпичных стен на бетон, а также кладке стен из дерева и легких бетонов.



Свайно ростверковый фундамент своими руками прослужит долго, но для этого необходимо грамотно подобрать материалы, соблюдать технологию. Важным элементом обеспечения долговечности становится гидроизоляция. Особенно важно грамотно изготовить ленточный ростверк, который свяжет все опоры в единую систему.

domzastroika.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
