Фундамент на забивных железобетонных сваях с бетонным ростверком

Закажите фундамент на забивных железобетонных сваях с ростверком

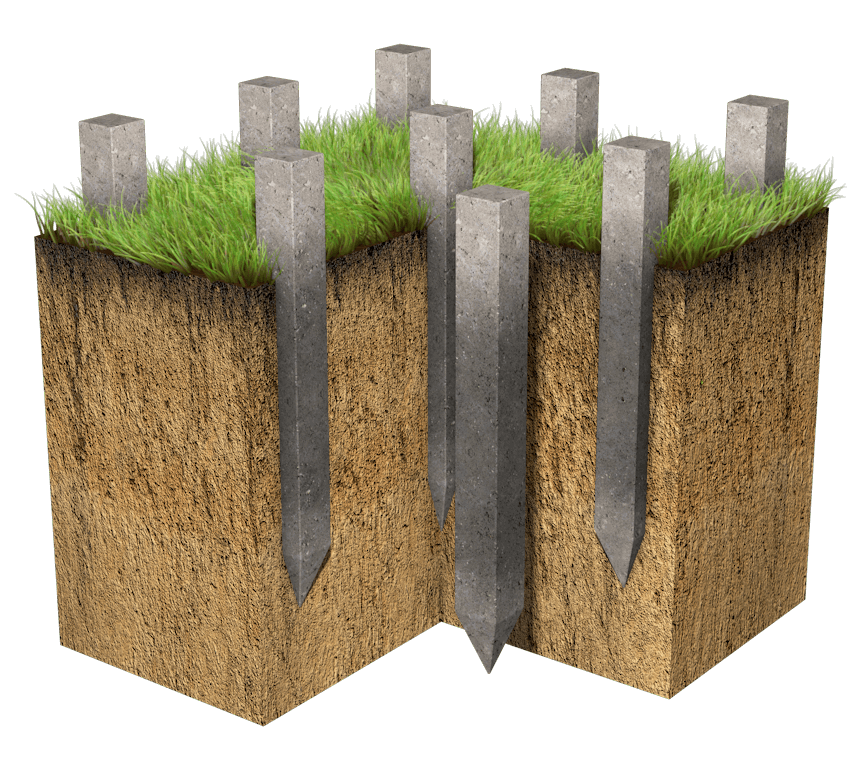

Свайный фундамент на жб сваях с ростверком

Ростверк — это верхняя часть свайного фундамента, распределяющая нагрузку от несущих элементов здания (сооружения). Как правило, это железобетонная рама под несущими стенами здания и стоящая на забивных сваях, сбоку напоминая стол. Ростверк на сваях выполняется в виде балок или плит, объединяющих оголовки свай и служащих опорной конструкцией для возводимых элементов здания.

При строительстве малоэтажных домов и коттеджей в качестве основания широко используются свайные фундаменты с ростверком. В этих случаях чаще всего конструкция представляет собой монолитную ленту. Основание дома на ж/б сваях используют там, где применение других типов фундаментов нерационально. На слабых грунтах нагрузка от дома должна передаваться глубокозалегающим слоям почвы, которые являются более плотными и обладают лучшей несущей способностью. Именно эту задачу и решают железобетонные забивные сваи под ростверк. Возводят такое основание и в районах с глубиной промерзания грунта до полутора метров. При строительстве на сложном рельефе фундамент с ростверком на железобетонных сваях — единственно возможный вариант.

Виды ростверка на ж/б сваях

Ростверки свайных фундаментов классифицируют в зависимости от технологии их изготовления:

  • Монолитные ростверки – бетонная лента с арматурой, соединяющая все верхние концы свай. Такой ростверк сооружается также, как и обычный ленточный фундамент, однако, в некоторых ситуациях он имеет вид не отдельных лент, а сплошной плиты. Для возведения ленточного свайного фундамента потребуется намного меньше стройматериалов и времени, чем для заливки плитного основания. Обвязка ростверком оголовков свай в этом случае происходит лишь по периметру будущего дома, а иногда (если площадь основания большая) периметр связывают дополнительной поперечной лентой.
    Возводить ленточный фундамент дешевле и проще, чем свайный плиточный ростверк. Отличие заливки монолитного плитного основания заключается не только в повышенном расходе бетонной смеси, но и в большей трудоемкости процесса. Для плиты потребуется надежная опалубка, которой, помимо боковых стен, необходимо крепкое основание, способное выдержать вес всей армированной плиты. Обвязка арматуры по всем оголовкам опор не только займет много времени, но и потребует терпения. Поэтому, если это допустимо по расчетным показателям прочности, возводится свайный фундамент с ростверком ленточного типа.
  • Сборные ростверки – монтируются из стандартных железобетонных балок. Набирается из нескольких готовых элементов особой конфигурации (предусмотрены замки), которые затем замоноличиваются. Отдельные элементы сборного ростверка, если предполагается изготовление монолитной ж/б конструкции, укладывают поверх специально устроенной песчаной насыпи, которую по завершении работ убирают.
  • Сборно-монолитные – комбинированные ростверки.

Размеры ростверка свайного фундамента подбираются конструктивно. Ширина его обычно соответствует ширине цоколя или, если таковой не предусмотрен, ширине стены, но не менее 40 см.

Кроме того, ростверки отличаются уровнем расположения над землей:

  1. Высокий ростверк на железобетонных сваях — передает нагрузку от здания через сваи на глубокие слои грунта. Свайный фундамент с высоким ростверком сооружают на сильнопучинистом грунте, поскольку при такой конструкции действие сил морозного пучения на подошву ростверка полностью исключается. Под зданием с высоким ростверком имеется хорошо продуваемое пространство. При жарком климате эту особенность можно считать преимуществом, при холодном – недостатком. Чтобы минимизировать негативное влияние сквозняков, усиливают утепление пола, а щель между ростверком и грунтом закрывают щитами.

  2. Низкий ростверк на железобетонных сваях — частично сам принимает нагрузку, если он опирается на землю.

    Такой ростверк располагают над поверхностью земли, так чтобы между его нижней гранью и грунтом оставался зазор в 10 – 15 см. При таком исполнении приходится предпринимать меры по предотвращению осыпания грунта в траншею. Если этого не делать, пространство под ростверком со временем заполнится землей и в зимнее время  ростверк оторвётся от свай.

  3. Заглублённый ростверк на железобетонных сваях — располагают в траншее глубиной 30 – 40 см. При таком варианте упрощается создание монолитного ростверка (траншея заменяет часть опалубки), а полы первого этажа получаются не такими холодными.

Последовательность возведения ростверка на железобетонных сваях

  1. Расчистка участка. Удаляется верхний плодородный слой грунта, чтобы впоследствии под фундаментом не росли растения.
  2. Возведение свайного поля.
  3. Сборка и установка армирующего каркаса будущего ростверка. Конструкция каркаса должна состоять как минимум из двух рядов горизонтальных прутьев, соединенных вертикальными стойками арматуры.
    Расстояние между вертикальными стойками составляет 30−40 см.
  4. Закрепление каркаса на сваях, обращая особое внимание на углы будущего фундамента. Арматура на углах загибается в разные стороны. Контур армирующего каркаса должен быть полностью замкнут по периметру.
  5. Возведение  опалубки для заливки монолитной ленты. Если возводится висячий (надземный) ростверк, то между сваями под опалубку устанавливают дополнительные опоры. В равной степени это относится и к ростверку в виде монолитной плиты.
  6. Последним этапом возведения свайного монолитного ростверка является приготовление бетона и заливка его в опалубку.

Преимущества фундаментов на ж/б сваях с ростверком

К преимуществам фундамента с ростверком на жб сваях относятся:

  1. Высокая надежность фундамента,
  2. Минимальный фронт земляных работ,
  3. Небольшой расход строительных материалов (снижается потребность в бетоне – при надземном положении ростверка исключается укладка бетонных подушек в траншеи),
  4. Возможность работ в зимнее время (установка не отменяется даже при температуре ниже -10°),
  5. Отсутствие просадки грунта при вспучивании или подтоплении,
  6. Уменьшение теплопотерь – за счет сокращения площади контакта с промерзшей почвой,
  7. Снижение стоимости работ до 20%,
  8. Уменьшение времени возведения основания.

Закажите фундамент на забивных ж/б сваях с ростверком

Забивной фундамент с монолитным ростверком занимает достойное место среди других типов оснований для дома. Он является надежной конструкцией с большим запасом прочности. Для всех видов возводимых в частном секторе домов мы советуем закладывать свайный фундамент с ростверком с монолитной связующей лентой, так как выносливость цельной конструкции гораздо выше.  Цена, скорость, надёжность — сочетание этих качеств является основой ростверка на железобетонных сваях.

Ростверк на сваях: виды и особенности конструкции

Устройство ростверка на сваях

Правильное возведение фундамента с соблюдением установленных технологических норм служит основой для дальнейшего строительства и обеспечивает прочность строения. С учетом популярности свайной конструкции основания, важным действием для строителей выступает грамотно собранный и установленный ростверк на сваях. Этот элемент служит скрепляющей частью конструкции и во многом определяет надежность основания.

Ростверком, основанным на сваях, производят объединение многочисленных опор в единую систему, где распределяется нагрузка от здания. Поэтому свайный ростверк должен тщательно рассчитываться и возводиться со строгим соблюдением технологии.

В каждом конкретном случае элементы фундамента определяются индивидуально, а иногда даже возводится ростверк ниже уровня земли.

Ростверк. Виды

В современном домостроении представлено несколько вариантов ростверка, которые выбираются в зависимости от множества показателей. Для полного представления о технологии строительства следует разобраться в 2 главных понятиях:

  1. Сваи (опоры) – это определенные колонны, которые погружаются в грунт и служат основой для возведения фундамента. Материалом для опор могут служить различные виды сырья.
  2. Ростверк – это верхняя часть свайного фундамента, которая соединяет все опоры в единый пояс.

Устройство деревянного ростверка

Первой отличительной характеристикой ростверка служит материал изготовления. Согласно данному критерию выделяют следующие типы ростверка:

  • деревянный,
  • стальной,
  • железобетонный (который подразделяется на сборный и монолитный).

Для деревянных домов нижний пояс формирует подобие ростверка.

Для стального типа применяется двутавровая балка, но она имеет несколько недостатков (высокая стоимость материала, сложность монтажа, требующая привлечения спецтехники).

Железобетонные ростверки являются оптимальным вариантом для большинства объектов. За умеренную цену вы получаете надежную конструкцию, способную прослужить длительное время.

Согласно расположению ростверка относительно уровня земли принято выделять 3 вида:

  1. Высокий ростверк.
  2. Повышенный тип конструкции.
  3. Заглубленный ростверк.

Устройство железо-бетонного ростверка

Наиболее популярен высокий ростверк. Этот тип имеет высоту на 15 см больше, чем окружающая поверхность земли. Данный вариант подходит для регионов, подверженных развитию явления морозного пучения. Земля при промерзании увеличивается в объемах и может вырвать сваи из земли. А созданный буфер в несколько десятков сантиметров обеспечивает свободный ход основания без повреждения опор. В данном случае придется дополнительно утеплять пол первого этажа из-за созданного пространства между землей и основанием.

Повышенный ростверк формируется на уровне действительной поверхности. В этом варианте нет пространства под полом и его не нужно утеплять. Но возникает проблема в сопротивлении пучению, которую иногда решают путем выемки грунта из-под основания.

Ростверк, который формируется ниже уровня земли, называется заглубленным. Удаление грунта из-под ростверка позволяет избежать негативного воздействия от пучения земли в морозы. Но в этом типе подразумевается создание подушки из шифера, к примеру, для защиты основания от воздействия земли.

Ростверк часто связывают с популярным ленточным фундаментом, хотя это неверно. Главное отличие заключается в особенностях распределения нагрузки: ленточный фундамент распределяет вес на все поверхность созданной ленты, в то время как ростверк играет роль распределителя нагрузки между опорами, которые уводят данные воздействия глубоко в грунт. Поэтому нельзя называть свайно-ленточный фундамент ленточным и объединять их в одно целое.

Сваи важны как в частном домостроении, так и при работах по возведению многоэтажных зданий и промышленных комплексов. После предпроектных изысканий принимается решение о забивании свай и ведении последующих работ. Так достигается прочность будущего сооружения и его долговечность.

к оглавлению ↑

Виды соединений сваи с ростверком

Соединение сваи с ростверком является ключевым элементом в создании конструкции. Именно это обеспечивает прочность и правильное распределение воздействия на грунты. Простые сваи с ростверком связываются различными способами. Которые определяются на стадии проектирования. Кроме того, метод соединения учитывается при расчетах прочности всего строения.

В общем виде, устройство свайного фундамента представляет собой объединение единичных опор, заложенных по периметру здания, в единую систему. При неверном обустройстве или отсутствие армированных участков здание может не выдержать нагрузок.

Соединение арматуры сваи с ростверком выполняется специалистом и должно быть предельно аккуратным. Минимальный диаметр используемых прутьев составляет 10 мм. Технология размещения армированных поясов устанавливается в соответствие с проектом, но наиболее часто его делают в две параллельные полосы.

Соединение сваи с ростверком

Прежде всего, на участке застройки производят разметку и закрепление свай фундамента. В зависимости от типа опор их могут вбивать, ввинчивать или вставлять в подготовленные углубления.

После окончания крепления свай переходят к подготовительным работам перед заливкой бетонной смеси. Для этого нужно установить опалубку, которая будет служить формой для будущего ростверка.

Если вы планируете установить заглубленный ростверк, то понадобится подготовить траншею. В них заливают бетон, предварительно установив асбестовые трубы для опор.

Внутри установленной опалубки монтируется и устанавливается специальный каркас из арматуры. Данный «скелет» тщательно связывается с обязательным равномерным расположением прутьев. Арматура данного каркаса должна быть связана со сваями. Узел соединения буронабивной сваи с ростверком играет определяющую роль во все возводимой конструкции.

Перед тем, как разбираться с вопросом как связать ростверк со сваями, следует детально понять принципы работы создаваемой системы.

Арматура, из которой собран каркас, должна быть полностью залита бетонном в ходе формирования ростверка. Бетон укладывают слоями с поэтапным уплотнением. После окончательного застывания бетонной смеси опалубку можно демонтировать.

Чтобы ростверк и основание соответствовали установленным качествам строительства, следует выполнять установленные проектом величины отступов, отмосток и прочих конструктивных элементов.

Стык сваи и ростверка определяет целесообразность данной технологии. Этот узел допустимо выполнять двумя способами:

  1. Ростверк со свободно опирающимися сопряжениями.
  2. Ростверк с жестким сопряжением.

При свободном опирании нет жесткого соединения – просто свая вставляется в углубление в 10 см на ростверке. В расчетной документации данный тип именуется шарнирным сопряжением.

Жесткий вариант сопряжения предполагает установку ростверка в тесной связи с опорами. При данном варианте сцепки обеспечивает максимальная надежность.

Сцепление сваи и ростверка является последним важным этапом в создании качественного основания. Наиболее простым и надежным способом соединения служит соединением специально выпущенной из каркаса ростверка арматуры, которая связывается с существующей арматурой у опоры. Так формируется прочная сцепка с высокой характеристикой. При соединении сваи и ростверка от строителей требуется высокая точность работ и грамотный подбор исполнителей.

Сваи, скрепленные ростверком, обеспечивают владельца дома качеством и надежностью при минимальных затратах времени и денег.



что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

Заливка монолита с ростверком

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца. Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

  • повышенный;
  • высокий;
  • заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

  • монолитной;
  • сборно-монолитной;
  • сборной.

В зависимости от материала изготовления различают ростверки:

  • металлические;
  • деревянные;
  • бетонные;
  • железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

  • песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
  • кольцевого дренажа, расположенного на уровне подошвы ростверка;
  • бетонной подготовки в виде стяжки без арматуры;
  • гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением. Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

  • одиночному;
  • ленточному;
  • полосами;
  • в виде куста;
  • полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

  • штыковая и подборная лопата;
  • лом;
  • колья;
  • веревка;
  • деревянные доски или листы ДСП для опалубки;
  • комплект стальных винтовых свай;
  • арматура для армирования свай и ростверка;
  • металлические трубы;
  • бетонный раствор;
  • отвес;
  • нивелир или гидроуровень;
  • рулетка;
  • специальные химикаты;
  • плиты пеноплекса;
  • песок;
  • щебень;
  • битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

  • очистка и выравнивание основания;
  • бурение отверстий в намеченных местах необходимой глубины и размера для свай;
  • утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
  • монтаж винтовых или буронабивных свай согласно технологии производства работ;
  • подготовка песчаной подушки для монолитного ростверка;
  • устройство опалубки;
  • в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
  • выполнение заливки бетоном;
  • создание деревянной опалубки для монолитного ростверка;
  • после застывания бетона выполняется сбор арматурного каркаса для ростверка;
  • монтаж опалубки для обвязки;
  • бетонирование ростверка;
  • снятие опалубки после того, как бетон наберет требуемую прочность;
  • выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

  • необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
  • полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

  • очистка территории от растительности с последующей обработкой химикатами;
  • разметка участка на основании проекта;
  • создание отверстий для будущих столбов;
  • трамбование грунта на дне ямы;
  • создание песчаной подушки высотой не менее 15 см;
  • укладка геотекстиля;
  • засыпка щебнем;
  • выполнение опалубки для каждой ямы;
  • накрывание полиэтиленом опалубочной системы;
  • создание каркаса для армирования свай;
  • формирование столбов путем заливки в отверстия бетона;
  • обработка поверхности столбов битумной мастикой;
  • монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
  • устройство песчаной подушки;
  • бетонирование ростверка с армированием конструкции;
  • создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Свайный фундамент с ростверком: метод строительства

Основой для любого здания должен быть надежный фундамент, сегодня существует несколько видов основ под строения, которые имеют различные достоинства и недостатки: среди них выгодно отличается свайный фундамент с ростверком. Он устойчив к низким температурам, землетрясениям и искривляющему воздействию сложного пучинистого грунта. Люди выбирают этот фундамент для постройки зданий без подвала, например, бань или теплиц. Конструкция предполагает небольшой расход материалов, что также делает его привлекательным для строительных проектов небольшого масштаба.

 СВАЙНО-РОСТВЕРКОВЫЙ ФУНДАМЕНТ: УСТРОЙСТВО

Строительство свайного фундамента с ростверком оптимально выбирать для глубокопромерзающих грунтов со склонностью к зимнему пучению. Сваи необходимо установить ниже уровня промерзания.

В основе конструкция фундамента состоит из заглубленных в землю свай, связанных лентой ростверка.


Сваи – это бетонные, прямоугольные или круглые столбики. Столбы можно армировать для увеличения прочности и упругости. Сваи должны стоять очень прочно, для этого их заглубляют до необходимого уровня. Чем больше размер будущего строения, тем глубже опорная часть свай.

Вершины свай соединяются меж собой монолитной лентой из железобетона. На ростверк встают стены предполагаемого строения. Таким образом, нагрузка сбалансировано распределяется по всему периметру, что позволяет избежать деформации здания.

Правильно сделанный своими руками свайно ростверковый фундамент продлит стойкость всего здания на много лет.

 ЭТАПЫ СТРОИТЕЛЬСТВА

Необходимо подготовить выбранный участок, для чего он выравнивается и очищается. В этот момент можно аккуратно перенести слой плодородной почвы и дерна. Строительство свайного фундамента с ростверком начинают с разметки, ее проводят с помощью разметочного шнура, деревянных колышков и измерительных инструментов. Места для свай должны быть специально рассчитаны, нельзя устанавливать их наобум. Окончательное их число зависит от предельной нагрузки здания на фундамент и свойств несущего участка под ним, но обязательно должны быть сваи под каждым углом и в местах пересечения внутренних и внешних несущих стен.



После построения разметочного плана проводятся земляные работы. Установка свай проделывается либо с помощью специальной техники либо руками. Если подготовлены готовые сваи, изготовленные промышленно, то не обойтись без сваезабивающего оборудования или буровой установки. Свайно ростверковый фундамент своими руками можно установить с помощью ручного бура для небольших скважин. В отверстие засыпают песчаную подушку, монтируют опалубку или толевый футляр, внутрь помещают по четыре арматурных прута, соединенных между собой обвязкой или сваркой. Затем заливается бетон. Часть армирующего каркаса должна торчать из вершины свай.


После паузы в строительстве свайного фундамента с ростверком, необходимой для застывания свай, вокруг них сбивается прочная опалубка. Расстояние внутри нее должно быть равным толщине будущих стен. После чего в пространство опалубки засыпается песок, который накрывается гидроизоляционным материалом. После этого нужно уложить армирующий каркас для ростверка, который объединяется со свайным армированием сваркой или проволокой. Нелишним будет предусмотреть проходы для коммуникаций: водоотвода, электрики и пр., ведь строительство свайного фундамента с ростверком подходит для долговременных комфортных сооружений.

Затем опалубка заливается бетоном. Так формируется ростверковая лента. После схватывания бетона, доски убирают, и слой песка меж свай удаляется.

 ВОЗМОЖНЫЕ ОШИБКИ ПРИ ПОСТРОЙКЕ

Для строительства свайного фундамента с ростверком очень важно подготовить арматуру так, чтобы была возможность для прочной связки армирования ростверка с каркасом свай. Отсюда ошибка:

    • Отсутствие связи ростверка и столбов.

В результате зимнего расширения или весеннего таяния грунт начинает толкать сваи. Несвязанные с ростверком опоры могут выскочить из-под дома, что повлечет сильную деформацию или даже разрушение строения. Позаботиться об этом лучше заранее, ведь если свайно ростверковый фундамент своими руками установлен вместе с домом, то ошибку практически не исправить.

    • Малая глубина залегания свай.

Экономить усилия в бурении отверстия под сваи нежелательно, особенно если точно неизвестна глубина промерзания почвы. Если сваи не заглублены достаточно, то зимнее расширение грунта будет все время нарушать их устойчивость, что приведет к деформации фундамента, а значит и поддерживаемого им дома.

    • Неверное количество свай или их неправильная расстановка.

Следует помнить, устанавливая своими руками свайно ростверковый фундамент, что под несущими стенами, по углам, а также в местах пересечения стен обязательно нужно проложить сваи, сколько бы их ни было в целом. Если допущена ошибка, ростверковая лента будет испытывать увеличенные нагрузки, что может привести к трещинам и перекосам, либо сваи начнут постепенно погружаться в землю.

Данный вид основы под здание не так уж сложен и пользуется большой и заслуженной популярностью. Особенно хороши такие фундаменты для деревянных домов, бань или капитальных теплиц. Свайно ростверковый фундамент своими руками является отличным решением по трудовым и финансовым затратам, кроме того способен служить на протяжении десятилетий.

Опубликовано: 2015-07-01 г. Обновлено: 2018-01-04 г.

Забивные сваи с ростверком - лучший железобетонный союз

Забивные сваи с ростверком – это один из наиболее востребованных типов фундамента. Он помогает передать нагрузку на более глубокие слои грунта, от чего его можно устанавливать даже на проблемных участках земли. Цена на фундамент на забивных сваях с ростверком отличается дешевизной, а потому к ней прибегают в последнее время все чаще. Заказав забивные сваи с ростверком у нас, вы гарантируете качественное основание для дома.  Мы работаем по всей территории Московской области. Это значит, что совершить заказ могут как жители Москвы, так и Подмосковья. Сколько будет стоить заказ, поможет рассчитать калькулятор на сайте.

Забивные сваи с ростверком

Верхней частью свайного фундамента, задача – распределить тяжесть несущих компонентов сооружения, называют ростверком. Сбоку конструкция напоминает стол. Представляется рамой из железобетона, устанавливаемой под стенами здания; стоит на забивных сваях. Внешний вид ростверка – это балки, которые объединяются оголовками свай.

Ростверк на забивных железобетонных сваях

Сваи с ростверком используются при строительстве зданий с малым количеством этажей, бань, загородных домов, коттеджей. Вид конструкции при таком строительстве – это монолитная лента. Фундамент здания на ж/б сваях применяют в тех случаях, когда использование другого типа основания не является возможным. Если грунт слабый, необходимо передать тяжесть здания на более глубокие слои почвы. Именно с этой задачей справляются сваи с ростверком. Сложный рельеф располагает к постройке здания на сваях из железобетона. В таких случаях только этот вариант является возможным.

Типы ростверка на сваях ж/б

Классификация происходит в зависимости от технологии производства свай:

  • Монолитные ростверки – тип, представляющийся лентой из бетона с арматурами, которая служит соединителем всех краев свай сверху. Сооружение такого ростверка ничем не отличается от ленточного фундамента. Лишь некоторые ситуации заставляют изготовить ростверк в виде сплошной плиты. Главное преимущество – возможность возведения свайного основания без серьезных затрат строительных материалов, времени и сил.
  • Сборные ростверки. Монтаж происходит из обычных балок из железобетона. Берут определенное количество готовых элементов особой конфигурации (под ключ). После этого происходит замоноличивание.
  • Сборно-монолитные конструкции изготавливаются путем комбинирования различных типов ростверков.

Мы всегда используем на практике только первую технологию производства работ. Именно монолитный тип самый надежный. Нет лишних стыков и соединений. Соответственно, нет риска возникновения деформаций, трещин и прочих неприятных последствий.

Преимущества применения забивных свай с ростверком

  • Возможность формирования на разных типах грунта;
  • Трата времени на работу с землей сводится до минимума;
  • Возможность выполнения свайного основания с ростверком даже зимой;
  • Гарантирована способность выдерживать высокие нагрузки несущих элементов здания;
  • Стоимость подобного основания куда ниже, чем, например, у ленточного аналога.

Монтаж такого типа фундамента осуществляется путем ввинчивания или забивания (в зависимости от типа) свай в грунт на необходимую глубину. Затем, чтобы верхние концы были на одинаковом уровне, их подрезают с помощью болгарки или отбивают отбойником.

Области использования забивных свай с ростверком

В основном, применение распространено на проблемных грунтах с высоким содержанием глины. Но и в обычных условиях, благоприятных к другим типам фундамента, сваи с ростверком встраиваются отлично. Потому строители нередко прибегают именно к этому типу основания.

Кстати, в редких случаях возможно применение и такого материала, как швеллер. Чаще всего он применяется в купе с винтовыми опорами. В этом видео запечатлен один из наших монтажей, где материалом для ростверка забивного фундамента послужил именно швеллер:

Буронабивные сваи с ростверком

Буронабивные сваи с ростверком – один из самых распространенных методов, согласно которому монтируется фундамент на наиболее сложных грунтах с гарантией последующей целостности фундамента, поскольку разумным и приемлемым на сегодня вариантом при строительстве здания является свайный фундамент, идеально подходящий для домов из газобетона или кирпича.

Выдержать фундамент среднестатистического особняка способна не каждая местность, в виду чего при строительстве зданий приходится прибегать ко все большим уловкам и хитростям, особенно если речь заходит о строительстве загородных домов.

Буронабивные сваи с ростверком применяются нашими специалистами при строительстве фундамента зданий довольно часто, поэтому если вы закажете у нас установку буронабивных свай с ростверком, то можете быть уверены в гарантированном качестве и высоком профессионализме при выполнении каждого этапа работ.

Что представляют собой буронабивные сваи с ростверком?

Изначально название ростверк происходит от немецкого Rostwerk, то есть решетка (Rost) и строение (Werk). Как результат – получается конструкция, которой удается объединить сваи в одно целое.

Ростверк в качестве фундамента играет существенную роль, так как благодаря нему любые нагрузки на сваи распределяются равномерно. Ростверк может быть представлен и в качестве балки, и в качестве железобетонной плиты.

Устройство буронабивных свай с ростверком также играет еще одну немаловажную роль – ростверк через сваи передает нагрузку от всей наземной части строения на грунт. В случае с деревянными домами подобную роль играет самый нижний венец конструкции, то рассматривать мы будем кирпичные постройки.

Виды ростверка и его устройство

Фундамент ростверк, как правило, можно выполнить либо в виде ленты, либо в виде плиты. Если плитный ростверк будет объединять оголовки каждой сваи, то ленточный – оголовки только рядом стоящих свай, расположенных под стенами конструкции.

Специалисты буровой компании «АТМ-Аква» для устройства ростверка могут применять различные материалы: сталь, дерево, сборный или монолитный железобетон. Металл применять мы не рекомендуем, поскольку его расход в этом случае довольно велик.

Для устройства металлического ростверка нельзя обойтись без крана и последующей антикоррозийной обработки. Наиболее практичным и технологически выгодным и недорогим вариантом мы считаем монолитный ростверк из железобетона.

Буронабивные сваи с ростверком – наиболее популярный вариант при строительстве

Так как сваи в целом являются весьма недорогим материалом для укрепления фундамента (они намного дешевле, чем основательный монолитный и ленточный фундамент), стоит также отметить и то, что у таких свай большая несущая способность.

Одна свая способна выдержать порядка 1600 килограмм, а для того, чтобы укрепить фундамент дома достаточно около 30-50 свай размером 1600 килограмм.

Располагаются буронабивные сваи с любым видом ростверка ниже уровня, на котором промерзает грунт и после этого обязательно заключаются в «рубашку», то есть в два слоя рубероида. Такая рубашка значительно снижает давление на сваи в морозные дни, когда из-за него сваи выталкиваются наружу, а также надежно гидроизолирует.

Этапы строительства фундамента на основе буронабивных свай с ростверком

Мы гарантируем неизменно качественные работы независимо от времени года, а когда речь заходит о строительстве фундамента свайно-ростверкового типа, устройство его будет происходить следующим образом:

  1. Мы установим опалубку поверх свай.
  2. Затем установим арматурный каркас внутри опалубки.
  3. После этого можно заливать ростверк бетоном (здесь стоит отметить, что технология заливки аналогична той, что применяется в случае с ленточным фундаментом).
  4. Высотка ростверка должна быть в идеале не менее 30 сантиметров, а в ширину конструкция должна быть немного больше, чем толщина стен здания, то есть около 40 сантиметров.

Важно отметить, что фундамент на буронабивных сваях не потребует большого количества земляных работ, а также времени и затрат. Если вы остановите свой выбор именно на таком способе постройки, то получите качественный и надежный фундамент, отвечающий всем современным требованиям.

Типы свайно-ростверкового фундамента

Есть две разновидности такого фундамента: с заглубленным ростверком и с висячим ростверком. Позвоните нам или оставьте сообщение в форме обратной связи, если желаете получить исчерпывающую консультацию относительно конкретно вашего случая.

Как правило, с висячим ростверком получается фундамент, идеально подходящий не только для легких каркасных домов из дерева, но и для тяжелых, с более мощными конструкциями.

Фундамент на сваях с заглубленным ростверком рекомендуется для деревянных домов, стены которых будут выполнены из брусьев толщиной до трехсот миллиметров. Но также этот вариант прекрасно подойдет, если планируется строительство дома из кирпича или монолитных домов.



Буронабивные сваи с ростверком - технология, устройство, расчет. Буронабивной фундамент с ростверком в Москве

Не всегда при возведении дома есть возможность заложить под него традиционные фундаментные конструкции: ленту, плиту или столбы. Потому что не каждый грунт может выдержать большую массу сооружаемого здания. Поэтому сегодня наша компания предлагает новые технологии, с помощью которых можно гарантировать высокое качество строительства зданий. Одна из них – буронабивные сваи.

Специалисты ООО «ПСК Основания и Фундаменты» имеют 20-летний опыт устройства буронабивных свай с ростверком.

По сути, буронабивные сваи - это забитые или вкрученные в грунт трубы, заливаемые бетонным раствором. Чтобы равномерно распределить нагрузки, на них укладывают ростверк. Ростверк на буронабивных сваях – это ленточный фундамент, упирающийся своей нижней плоскостью в верхние торцы свай.

Преимущества фундамента на буронабивных сваях

Надо отдать должное этой разновидности фундаментов, потому что она обладает приличным количеством достоинств.

  • Высокая прочность каждой сваи. Данный параметр зависит от сечения конструкции, но в целом один элемент выдерживает до 1,5 тонны веса.
  • Возможность закладки под любые здания и сооружения на любых видах участков.
  • Низкая себестоимость.
  • Быстрота проведения монтажных работ.
  • Сохраняется ландшафт.

Нужен фундамент из буронабивных свай? обращайтесь в нашу компанию - рассчитаем и установим!

Опыт работы - более 10 лет.

Мы занимаемся устройством оснований всех типов и порекомендуем вам самый подходящий вариант в зависимости от условий строительства. А также в кратчайшие сроки составим проект и предоставим вам готовую смету.

Где используются сваи с ростверком

Свое применение буронабивные сваи с ростверком нашли при различных строительных ситуациях.

  • Чаще эту фундаментную конструкцию используют на мягких подвижных грунтах, потому что динамические нагрузки от смещения грунта распространяются на отдельные элементы, а не на фундамент в целом.
  • Если рельеф местности сложный: с уклоном, с обрывом, неравномерный.
  • На участках рядом с водоемами, где присутствует возможность подтопления.
  • В регионах с повышенным уровнем грунтовых вод.
  • В районах, где твердые грунты залегают слишком глубоко.

Виды ростверков

Ростверк является объединяющей сваи конструкцией, основное предназначение которой равномерно распределить нагрузки от дома на фундаментные опоры. При этом необходимо учитывать, что сами сваи выставляются в процессе сооружения строго по вертикали, ростверк по горизонтали.

В строительстве домов на буронабивных сваях используются разные ростверковые конструкции, которые отличаются друг от друга материалами, а также местом расположения элемента. По материалам разделение такое:

  • Монолитный ростверк. Его заливают из бетонного раствора с возведением опалубки и укладки в нее армирующего каркаса.

  • Сборный. Для этого обычно используют или металлические профили, или деревянные брусы. Вариант – сложный в производстве монтажных работ и низкой прочности соединения элементов фундамента.
  • Сборно-монолитный. В частном домостроении не используется, потому что связан со сложностью изготовления элементов конструкции, которые соединяются между собой при помощи замков, шпонок и других деталей.

По способу расположения ростверка эта разновидность фундамента делится на два типа:

  • с висячим ростверком;
  • с заглубленным.

В первом случае горизонтальная конструкция не касается земли, во втором она частично погружена в грунт.

Этапы строительства фундамента на буронабивных сваях с ростверком

Строительство буронабивного фундамента с ростверком надо начинать с расчетов, при которых определяется количество свай и их диаметр. Оба параметра будут зависеть в основном от веса дома. Определить его сложно, ведь придется учитывать большое количество используемых для его возведения стройматериалов. Но на практике строители пользуются упрощенным расчетом, где в основном учитывается вес стен, который затем умножается на коэффициент 1,3.

Расчеты

Чтобы определиться с массой стен дома, надо учитывать, из каких материалов они возводились. Потому что у каждого материала своя плотность. Эта величина постоянная, так что остается лишь определиться с объемом несущих стеновых конструкций. Сама стена в сечение по вертикали – это прямоугольник, площадь которой определяется по формуле: S = a x b, где «a» и «b» - это высота стены и ее ширина. По проекту здания это определить несложно.

Теперь полученное значение площади надо умножить на длину стены. Для этого в проекте замеряются все длины стен в независимости от их расположения. То есть, это и внешние, и внутренние. Полученное от перемножения значение и есть общий объем всех стен. Теперь его надо умножить на плотность материала, из которого дом планируется возводить. Вот несколько позиций по основным стройматериалам.

Материал Плотность, кг/м³
Кирпичи 1800
Бетон 2400
Пенобетон 300-1400
Брус сосновый 500

К примеру, если дом сооружается из кирпича, а его размерные габариты: высота 4 м, длина всех стен 100 м, ширина кладки в полтора кирпича, то есть 40 см, то можно подсчитать примерный вес дома.

  • 4х100х0,4=160 м³ – это общий объем стен.
  • 160х1800=288000 кг или 288 тонн – это вес стен дома.

Теперь последнее значение надо умножить на повышающий коэффициент: 288000х1,3=374400 кг. Это полный вес дома, который берется при расчете буронабивного фундамента с ростверком.

Расчет веса ростверка

К полученному значению надо еще приплюсовать вес самого ростверка. Обычно у него квадратное сечение со стороной, равной ширине стены. В нашем случае это 40 см. Длина сооружения будет равна длине внешних стен, поэтому их придется замерить по проекту. Пусть это будет 50 м. Если ростверк заливается из бетона, тогда берем для него плотность из выше обозначенной таблицы. Теперь проводим следующие математические выкладки:

  • 0,4х0,4х50=8 м³ – объем ростверка;
  • 8х2400=19200 кг – масса ростверка.

Теперь вес дома и ростверка надо сложить: 374400+19200=393600 кг, почти 400 тонн.

Расчет несущей способности сваи

У каждой марки бетона есть своя прочность на сжатие, которая обозначается в маркировке материала. К примеру, бетон М400 – у него прочность составляет 400 кгс/см². Если для устройства буронабивного фундамента с ростверком взять для примера сваю диаметром 30 см, залитую раствором М400, то несложно подсчитать, какой вес она может выдержать.

Для этого надо найти площадь сечения сваи, которая собой представляет круг. Фот формула: S=πD²/4, где π – Архимедово число, равное 3,14. Подставляем числовые значения:

S=(3,14х30²)/4=706 см².

Теперь надо умножить полученную площадь на прочность бетона: 706х400=282400 кг. Это и есть максимальная нагрузка, которую может выдержать одна свая. Для нашего примера с расчетом веса дома в 400 тонн, потребуется всего лишь 2 сваи, и их хватит с запасом. Понятно, что это всего лишь пример, он просто показывает, как надо проводить расчеты. Но в данном конкретном случае можно выйти из положения, уменьшив диаметр свай и понизив марку бетона.

Расчет буронабивного фундамента с ростверком на этом не заканчивается, потому что кроме несущей способности бетона надо учесть и несущую способность грунта.

Расчет количества свай

Для его проведения потребуются значения несущей способности грунта, при которых он не поддается усадке.

Тип грунта Несущая способность, кгс/см²
Мелкий песок 3
Средней фракции 3,5
Крупный 4,5
Глина твердая 6
Глина пластичная 3
Щебень, гравий, галька 6

Если свая имеет диаметр 30 см, то его площадь равна 706 см². Сооружается она на песчаном грунте с крупным песком, у которого несущая способность 4,5 кгс/м². Перемножаем между собой эти показатели: 706х4,5=3177 кг, округляем до 3 тонн. Такой вес может выдержать свая, не продавливая под собой грунт. А значит, надо равномерно распределить нагрузку от дома на каждую сваю, то есть, надо рассчитать их количество. Это делается так: 400/3=133 штуки.

Обычно исходят от обратного. То есть, в проекте указывается количество опор, расстояние между буронабивными сваями в ростверке, а уже на основании всех остальных данных рассчитывается диаметр столбов. К примеру, в проекте указано, что под дом будет установлено 20 свай.

  • Рассчитываем несущую способность каждой: 400/20=20 тонн или 20000 кг.
  • Делим полученный результат на несущую способность грунта: 20000/4,5=4440 см² – это площадь сечения сваи.
  • Определяем по формуле площади круга диаметр: D= (4S/3,14)= (4x4440/3,14)=238 см, округляем до 240 см. Это и есть диаметр одной сваи.

Монтаж свайного фундамента с заглубленным ростверком

Существует три способа строительства фундамента на буронабивных сваях с ростверком.

  1. Сухой. Это когда в грунте делаются скважины без усиления их стенок. Эту технологию используют на устойчивых почвах.
  2. С использованием глинистого раствора, который формирует стенки скважины.
  3. С использование обсадной трубы, которую опускают в скважину, чтобы стенки последней не обвалились.

В подготовленную скважину опускается армирующий каркас, а затем она заполняется бетонным раствором.

Что касается технологии заливки буронабивного фундамента с ростверком заглубленным, то для его сооружения вместе со скважинами подготавливаются траншеи глубиною до полуметра, где ростверк будет заливаться. Они соединяют между собой готовые скважины. В принципе, сам процесс очень похож на сооружение ленточной конструкции:

  • в траншеи делается песчано-гравийная подсыпка;
  • монтируется вертикальная опалубка;
  • внутрь устанавливается армокаркас, которые проволокой соединяется с каркасом свай;
  • производится заливка бетона.

Кроме буронабивных мы изготавливаем буроинъекционные, буросекущие и бурокасательные сваи

Все работы - под ключ!

По желанию заказчика мы полностью выполним все работы под ключ, начиная с геологических исследований и заканчивая устройством ростверка.

Монтаж свайного фундамента с висячим ростверком

Технология буронабивных свай с ростверком висячим ничем от предыдущей не отличается. Единственное дополнение – это усложненная конструкция опалубки, потому что ростверк будет располагаться на определенном расстоянии от поверхности грунта. А значит, под нижнюю его плоскость надо установить прочную основу. Это щиты опалубки, которые устанавливаются на подпорки: кирпичи, бетонные блоки, доски, уложенные друг на друга, брусы или металлические профили.

Устройство ростверка на буронабивных сваях – один из приемов соорудить ленточный или плитный фундамент на опорных столбах, которые закладываются ниже уровня промерзания грунта.

Самостоятельно проводить работы по возведению фундаментной конструкции не рекомендуется – слишком большой объем, плюс непростые расчеты. Поэтому рекомендуем обратиться к нам, в компанию ООО «ПСК Основания и Фундаменты». Специалисты компании точно рассчитают фундамент и проведут все требуемые работы.



Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

Grillages | Индивидуальные фонды | ScrewFast Foundations Ltd

Решетки - это каркас из одно- или двухъярусных балок, уложенных крест-накрест и используемых для стабилизации фундамента. Они особенно хорошо работают на мягкой или влажной земле. Решетки используются для защиты всего, от дорожных знаков до телекоммуникационных вышек.

Стальные решетки

Термин «ростверк» происходит от французского слова «greille», что означает решетку из металла или стальных прутков.Стальные ростверки ScrewFast изготовлены из прокатных стальных балок и представляют собой быстрый и экономичный способ соединения групп свай к надстройке. Состоящие из каркаса из предварительно сваренных балок, ростверки могут быть спроектированы так, чтобы поддерживать любую конструкцию, и их установка очень быстрая и экономичная.

Решетки можно использовать с любым из свайных решений ScrewFast.

Типы стальных решеток

Компания Screwfast имеет большой опыт в проектировании и установке стальных решеток.У нас есть несколько стандартных типов ростверков, которые можно адаптировать к конкретным требованиям проекта:

  • Y-образная
  • Т-образная
  • Крестообразная
  • 6-, 8- и 10-свайные ростверки

Также могут быть спроектированы индивидуальные ростверки. Эти фундаменты жестко и надежно соединяют конструкцию с сваями. Комбинация быстрой установки и изготовления на месте делает эту форму универсального соединения чрезвычайно популярной альтернативой традиционному методу использования бетона для перекрытия свай.

Стальные ростверки

Стальные ростверки обычно используются там, где требуются группы свай. Применения стального ростверка включают:

  • Телекоммуникационные башни
  • Порталы
  • Вывески
  • Электрификационные мачты воздушных линий

Использование стальных ростверков вместо имеющихся альтернатив означает, что установка может быть завершена быстро и удобно. Заливать бетон не нужно, что еще больше упрощает монтаж.Снижение затрат на протяжении всего процесса за счет меньшего количества строительных материалов, более быстрой установки и минимальных перерывов в транспортировке. Окружающая инфраструктура также менее разрушена, потому что мы избегаем глубоких земляных работ, которые необходимы при закладке фундаментов из бетона.

?>

Винтовые сваи получают новый Сертификат промышленного одобрения FLI Structures

Винтовые сваи

(PRWEB) 9 сентября 2010 г.

FLI Structures является лидером в проектировании, производстве, поставке и установке стальных конструкций и их фундаментов, включая винтовые сваи и стальные ростверки.

Из своего опыта в разработке и производстве винтовых свай; который отображается на их веб-сайте, FLI Structures недавно была награждена престижным сертификатом «Реестра квалифицированных подрядчиков стальных конструкций для мостовых сооружений».

FLI Structures получили этот сертификат, поскольку они предоставляют исключительные услуги и качественную продукцию. Эти продукты можно просмотреть на веб-сайте FLI Structures. Все больше подрядчиков на строительстве мостов используют эти инновационные продукты, такие как стальные ростверки, закрепленные винтами / винтовые сваи, поскольку эти новые решения для фундаментов позволяют быстрее возводить мосты, сокращая задержки, связанные с инженерными работами.

Винтовые сваи

Винтовые сваи

FLI будут поддерживать конструкции как при растяжении, так и при сжатии, обеспечивая идеальное решение при значительных опрокидывающих моментах. Винтовые сваи разрабатываются инженерами FLI индивидуально с учетом конкретных условий грунта на объекте. Вращающие моменты регистрируются во время установки, чтобы подтвердить, что была достигнута соответствующая мощность. При необходимости тестирование можно провести просто.

Винтовые сваи только недавно были обнаружены как эффект стоимости и проверенная замена оригинальным методам для фундаментов, основные преимущества, которые содержат винтовые сваи по сравнению с другими фундаментами, включают

  • Винтовые сваи устанавливаются быстро - экономия времени и денег
  • Никаких раскопок или вывоза отвалов - экономия денег, особенно на загрязненной земле
  • Нет бетона или времени схватывания - ускоряет ввод объекта в эксплуатацию
  • Малая занимаемая площадь - позволяет использовать небольшие базы в ограниченных зонах
  • Винтовые сваи имеют гибкую конструкцию - рамы могут быть спроектированы так, чтобы перекрывать услуги, позволяя строить перегруженные зоны, что исключает необходимость перенаправления кабелей.
  • Экологичное решение - винтовые шпильки можно снимать и использовать повторно.
  • Монтаж при низких температурах - без простоев, в отличие от бетона
  • Винтовые сваи - экономичное решение в мягком грунте, где традиционные сваи более дорогие, а бетон технически непригоден.

Винтовые сваи винтовые

Винтовые сваи

с их простой элегантностью и утонченным дизайном представляют собой новейшую технологию создания фундаментов.Винтовая свая состоит из вала из оцинкованной стали, на который приварен ряд круглых стальных пластин с низким шагом.

Винтовые сваи имеют другие преимущества по сравнению с обычными сваями, в том числе -

  • Винтовые сваи быстро устанавливаются
  • Без вибрации, тихо и практически без дыма
  • Нет раскопок или отвалов для удаления с участка
  • Нет бетона или времени схватывания
  • Компактность - винтовые сваи со спиральными зубьями идеально подходят для участков с ограниченным доступом
  • Винтовые сваи со спиральными зубьями обладают гибкостью конструкции
  • Устойчивость (съемная и многоразовая)

Специалисты по стальным ростверкам

FLI Structures также производит стальные ростверки. Стальной ростверк - это жесткая конструкция, которая размещается на достаточной глубине под землей, чтобы вес почвы, удаленной для ее установки, равнялся весу поддерживаемой конструкции. Стальные ростверки могут удерживать различные типы конструкций, такие как железнодорожные мосты OLE и дорожные указатели. Стальные решетки - это промежуточные конструкции, которые часто связывают лежащие ниже сваи с вышележащими конструкциями.

FLI Structures также производит множество других продуктов, имеющих отношение к Bridgeworks.Два других основных источника фундаментов, которые обеспечивают хорошие решения для фундаментов в сложных грунтах, включают: -

Забивные сваи

Для ситуаций, когда нельзя использовать свайный фундамент, компания FLI Structures предложила решение с использованием забивных свай. Забивные сваи являются новинкой в ​​отрасли и используются, когда грунт очень прочный, и для установки сваи требуется только сила.

Новые мини-сваи

Еще одна альтернатива забивным сваям - это относительно новые мини-сваи (также называемые микро-сваями). Мини-сваи - это еще одна версия винтовых свай для основного продукта FLI Structures, однако их снова можно использовать для различных почвенных ситуаций. Компания FLI Structures только что создала новую страницу на своем веб-сайте, чтобы продемонстрировать преимущества мини-укладки.

Этот обновленный сайт является ценным онлайн-ресурсом по установке винтовых свай.

FLI Structures гордится тем, что является частью Реестра квалифицированных подрядчиков по монтажу металлоконструкций для мостовых сооружений. Винтовые сваи предлагают привлекательные преимущества экономии времени и денег для многих строительных проектов.Их недавно расширенный веб-сайт предлагает простой в использовании ресурс для всех, кто задает вопросы о резьбовых соединениях или кому необходимо понимать различные способы их использования. Все эти новые продукты, упомянутые выше, недавно были созданы в виде новых веб-страниц на веб-сайте FLI Structures, на которых доступна дополнительная информация.

Для получения дополнительной информации об этом или любом из наших продуктов посетите наш веб-сайт или свяжитесь с нами по телефону 44- (0) 1452-722200

###

Поделиться статьей в социальных сетях или по электронной почте:

(PDF) Исследование взаимодействия свай разной длины и ростверка в фундаментах многоэтажных домов

ИССЛЕДОВАНИЕ ВЗАИМОДЕЙСТВИЯ СВАЙ РАЗНОЙ ДЛИНЫ

И РЕШЕТКИ В ФУНДАМЕНТАХ ВЫСОТНЫХ ЗДАНИЙ

63

Применение модели нелинейно деформируемого грунтового основания приводит к

сложности определения многих параметров грунта, которые изменяются в течение

деформации. Стандартные методы инженерно-геологических изысканий

не обеспечивают полного набора параметров грунта. Следовательно, необходимо провести

дополнительных исследований и реализовать интерпретацию параметров. Для этого в

представляем результаты испытаний свай в виде графика «нагрузка - осадка».

По нему выполнено моделирование испытаний свай, а также определение параметров

для принятой модели деформирования грунта

среда.Это позволило получить заданные значения напряжений в грунте и перераспределение усилий

на

в основании.

4.2. Расположение свай в типовых местах фундамента

Как известно, сваи в свайном фундаменте не имеют одинаковой нагрузки. Это подтверждается

экспериментальными данными [2, 3] и результатами численного моделирования [4, 6]. В тех же работах

отмечалось, что больше всего нагружены сваи краевых зон, а в

- наименьшая нагрузка на сваи центральных зон.Это зависит от многих факторов,

одним из которых является расположение свай внутри ростверка. На практике

очень часто можно наблюдать расположение свай на регулярной сетке с заданным шагом. Этот выбор

правильный только на первый взгляд. На самом деле он имеет ряд недостатков: периферийные сваи

перегружены в 1,5-3 раза по сравнению с расчетной нагрузкой на одиночную сваю

, тогда как нагрузка на центральные сваи, доля которых в фундаменте

составляет около 50%. , составляет 50-60% расчетной на одну стопку.Это приводит к значительному перерасходу

материалов (бетон и дополнительные усилия) в сваях и, как следствие,

, увеличивает стоимость строительства. Учет нелинейного деформирования грунтового основания

позволяет смоделировать перераспределение усилий

между сваями, работающими на пределе своей несущей способности. Задача проектировщика

- найти оптимальное положение свай в фундаменте.Типовые зоны фундамента

- угловые, контурные и средние, где сваи

работают по-разному. Угловая и контурная зоны вместе составляют периферийную зону

, в которую входят одноименные сваи. В средней зоне расположены средние сваи

и сваи ядра жесткости (рис. 4). Отметим, что боковая поверхность периферийных свай

работает наиболее эффективно. Что касается средних свай, то грунт

зажат между боковыми поверхностями свай, что снижает или устраняет

боковое трение.Таким образом, средние сваи недогружены, а периферийные сваи

перегружены. В этом случае возникает вопрос об эффективном использовании несущей способности

свай. Это может быть достигнуто рациональным геометрическим

расположением свай в фундаменте (рис. 4). Критерием рационального расположения

свай является более равномерное перераспределение усилий между сваями, обеспечивающее

эффективное использование материала свай.Поэтому сваи

целесообразно переместить из средней зоны в контур здания и расположить под несущими конструкциями

. Этот подход требует увеличения числа

Без аутентификации

Дата загрузки | 23.11.17 2:05

Эффективное решение модели ростверка с двухсторонним сдвигом для четырехсвайных заглушек с мостовым железобетонным покрытием под нагрузкой на стену

Железобетонные четырехсвайные заглушки под нагрузкой стен возникают в сильно нагруженных фундаментах при строительстве мостов. В этих глубоких структурных элементах может возникнуть режим разрушения, связанный с сдвигом по всей ширине крышки. Статически определенная модель двухстороннего ростверка, включающая ортогональные элементы ростверка с глубокой балкой, подчиняющиеся заранее определенному испытанию с соблюдением схемы прогиба и граничных условий, устанавливается для определения прочности конструкции на сдвиг. Модель дает более точные и быстрые решения, чем традиционный метод подпорок и коммерческое нелинейное численное моделирование. Ключевым шагом к решению модели является линейная определяющая зависимость (нагрузка-прогиб), разработанная для элементов ростверка.Модель ростверка проверена по результатам лабораторных экспериментов для девяти свайных крышек в Университете Саутгемптона (UoS) с результатами параметрического исследования численного моделирования. Разработано программное обеспечение для проектирования на основе пользовательских форм Visual Basic, включающее модель и позволяющее инженерам получить способность к сдвигу, распределение напряжений арматуры во всем поле и прогибы крышки за секунды.

  • URL записи:
  • Наличие:
  • Дополнительные примечания:
    • © Американское общество инженеров-строителей, 2019 г.
  • Авторов:
    • Цао, Цзин
    • Bloodworth, Алан G
    • Сюй, Мин
  • Дата публикации: 2019-8

Язык

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

  • Регистрационный номер: 01706516
  • Тип записи: Публикация
  • Файлы: TRIS, ASCE
  • Дата создания: 16 мая 2019 15:06

CTL Thompson завершила полномасштабные испытания под нагрузкой на ростверк

Аккредитованная группа тестирования CTL | Thompson в Форт-Коллинзе, штат Колорадо, завершила полномасштабные испытания под нагрузкой нескольких моделей изделий из стальных свай, часто называемых ростверками. CTL | Thompson разработал план испытаний и уникальное оборудование для применения требуемых испытательных нагрузок.

В этой программе испытаний использовались 3-дюймовые полые цилиндрические сваи с квадратными трубами. Компания CTL | Thompson организовала и контролировала установку свай в рамках подготовки к испытаниям ростверка. Затем образцы продуктов ростверка были установлены на вершины свай и оснащены индикаторами часового типа и тензодатчиками.

По запросу клиента целевая испытательная нагрузка включала моменты до 80 000 фут-фунтов при статической осевой нагрузке 4 000 фунтов и сохранении приложенных поперечных нагрузок менее 2 000 фунтов.Эта спецификация нагрузки с высоким моментом и низким сдвигом требует использования «мачт» приложения нагрузки. Эти уникальные испытательные мачты были изготовлены из трубы диаметром 12 дюймов и длиной 18 футов и заполнены бетоном для обеспечения собственного веса и жесткости. Несмотря на то, что этот размер трубы не имел достаточного веса для удовлетворения требований к осевой нагрузке, расположение болтов на опорных плитах не позволяло использовать трубы большего диаметра, и по соображениям практичности использование более высоких мачт было исключено. Решением стало добавление 100-фунтового бетонного балласта по бокам мачт.

Две рамы ростверка были испытаны одновременно путем стягивания мачт, прикрепленных к каждой раме ростверка, вместе, по существу, используя каждую раму ростверка в качестве точки реакции для другой. Клиент попросил приложить усилия нагрузки в четырех разных направлениях к каждой протестированной модели каркаса ростверка, поэтому испытательные образцы были повернуты, повторно смонтированы и повторно протестированы несколько раз. Тестирование регулярно приостанавливалось, чтобы можно было проводить испытания с использованием магнитных частиц и визуальный осмотр всех сварных швов для выявления образования трещин в сварных швах.С более чем 8 стрелочными индикаторами и несколькими тензодатчиками, установленными на каждой раме ростверка для каждого испытания, огромное количество данных было собрано, уменьшено и предоставлено клиенту для использования.

Аккредитованная Международной службой аккредитации в качестве испытательной лаборатории 17025 в 2008 году, команда аккредитованных испытательных лабораторий CTL | Thompson принимает активное участие в поддержке производства сборных фундаментов. CTL | Thompson не имеет себе равных в индустрии тестирования, обладая полным комплектом испытательной лаборатории и полным комплексом услуг, полномасштабной установкой и тестированием в сочетании с опытным персоналом технической поддержки.Для получения дополнительной информации об аккредитованных службах тестирования и инспекции CTL | Thompson посетите их веб-сайт https://www.ctlthompson.com/testing.

О CTL | Томпсон

CTL | Thompson - это компания, предоставляющая полный комплекс услуг в области геотехники, строительства, окружающей среды и материаловедения. Основанная в 1971 году, в настоящее время в компании работают 230 технических и нетехнических сотрудников, и она предоставляет экспертные знания в области малых и крупных проектов во всех областях строительства.CTL | Thompson со штаб-квартирой в Денвере и офисами в Форт-Коллинзе, Пуэбло, Колорадо-Спрингс, Гленвуд-Спрингс и округе Саммит, Колорадо, и Шайенне, Вайоминг. Для получения дополнительной информации посетите сайт www. ctlthompson.com

Инженер-строитель: Фундаменты ростверка - Описание.

Фундамент ростверка состоит из ряда слоев балок, обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых точечных нагрузок от надстройки до приемлемого давления на грунт ( см. Рис.9,58 ).

Основания для ростверков в наши дни редко бывают экономичными для постоянных оснований, за исключением очень тяжелых нагрузок. Однако их сборная форма может оказаться очень полезной для временных работ, особенно там, где требуется повторное использование фундамента ( см. Рис. 9.59 ).

Балка ростверка может быть из любого материала, чаще всего из стали, сборного железобетона или дерева. Однако в некоторых постоянных ситуациях, когда существуют необычные обстоятельства, такие как изобилие прочной древесины или возможное повторное использование существующих прокатных стальных профилей, ростверк может оказаться как успешным, так и экономичным.В постоянных условиях долговечность становится важным фактором проектирования, а защита и / или выбор подходящих материалов - важная часть конструкции. В случае стального ростверка под землей это обычно достигается за счет бетонирования ростверка. Бетон для средних грунтовых условий обычно требует минимального покрытия стали толщиной 100 мм. В случае деревянных ростверков выбор подходящей породы древесины и / или подходящей защиты для консервации имеет решающее значение для конструкции, как и для деревянных свай.

Рис. 9.58 Фундамент ростверка.


Расчет ростверка осуществляется путем расчета нагрузок и моментов, прилагаемых к надстройке, и определения необходимой площади основания с использованием подходящего допустимого давления на грунт для данного состояния.

В этой области можно выбрать количество и размер каждого слоя ростверка. Затем слои проектируются так, чтобы выступать от края верхнего слоя, что определяет размеры балки, необходимые для противодействия приложенным изгибающим моментам и поперечным силам (, см.рис.9.60 ).

Если ростверк облицован бетоном, а последовательность и метод строительства и нагрузки совместимы с требованиями проекта, можно использовать комбинированное действие балки и бетона.


Рис. 9.59 Фундамент ростверка - временные работы.

Рис. 9.60 Фундамент ростверка - схемы изгиба и сдвига.

13,375-дюймовые спиральные сваи труб для крупнейшего ветроэнергетического проекта в Западной Канаде

ОБЗОР:
Проект ветроэнергетики Blackspring Ridge мощностью 300 МВт, расположенный в округе Вулкан, Альберта (50 км к северу от Летбриджа), является крупнейшим ветроэнергетическим проектом в Западной Канаде.Проект представляет собой самую крупную инвестицию в ветроэнергетику в провинции - около 0,6 миллиарда долларов. Проект состоит из 166 ветряных турбин Vestas V100-1,8 МВт.

РЕШЕНИЕ:
Объем работ по этому проекту заключался в предоставлении услуг по проектированию винтовых свайных фундаментов для оборудования подстанции проекта. Фундаменты для оборудования изначально были спроектированы как монолитные и бетонные фундаменты. В то время как некоторые конструкции остались с монолитными фундаментами, все фундаменты, изначально предназначенные для фундаментов с бурением, были перепроектированы для винтовых свай. Стоимость, время установки, последовательность, погодные условия, отсутствие бетона и гибкость, гибкость монтажного оборудования были одними из основных причин выбора винтовых свай. Компания Western Pacific Enterprises GP была привлечена к субподряду на строительство подстанции с Мортенсоном, генеральным подрядчиком проекта. IDL Projects of B.C. заключила контракт с Western Pacific на строительные и фундаментные работы. IDEAL Group разработала все устройства соединения свай для всего оборудования и конструкций, которые будут установлены на сваях, и все сваи были установлены TerraCana Foundations.

Ростверк для тупиковых конструкций - до ЛЭП

КОНСТРУКЦИЯ:
Конструкция сваи должна учитывать высокие поперечные нагрузки и изгибающие нагрузки. Конструкции, которые должны были быть возведены на сваях, варьировались от молниеотводов, тупиковых монополей, оборудования для воздушной шины
и конденсаторов, чтобы назвать несколько. Были выбраны два размера ствола сваи, 7 дюймов и 13 3/8 дюйма, с комбинацией одинарных или двойных спиралей диаметром 24 и 30 дюймов. Условия почвы на участке были от мягких илистых глин до жесткой глины, от гравия до глинистой почвы на высоте 20-30 футов.Расчетные вертикальные и сжимающие нагрузки варьировались от 20 до 168 тысяч фунтов на сваю. Крепление конструкций к сваям осуществлялось с помощью стальных пластин и стальных ростверков, которые крепились болтами или приваривались к сваям. Никакого бетона для навесного оборудования не требовалось.

Кредит: REVE

Завершены производственные испытания сваи на нагрузку на растяжение до 186 тысяч фунтов.

Сваи были установлены TerraCana с использованием приводной головки на 170 000 футов фунтов, установленной на экскаваторе Volvo 290.
Крутящий момент отслеживается и регистрируется с помощью электронного «Torq-Pin».
Всего 120 свай, 98 из 13 3/8 дюйма и 22 из 7 дюймов - 20 футов и 10 футов, и удлинители
Сваи глубиной 20 - 30 футов, крутящий момент 40 000 - 110 000 фут-фунтов '
Допуск установки 6 мм для плит и ростверков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
