Узлы при установке сэндвич-панелей | ПК Эталон

При строительстве быстровозводимых зданий наиболее предпочтительным материалом для монтажа стен являются сэндвич-панели. В этом случае вес всех конструкций будет значительно меньше, чем у зданий, построенных по традиционным технологиям. Кроме того, такие сооружения обладают значительно более высокими теплоизоляционными характеристиками. Эти свойства позволяют намного сократить сроки строительства, а также уменьшить сметную стоимость всего сооружения.

Каркасные здания не обладают такой прочностью, как кирпичные или каменные, поэтому в некоторых регионах предпочитают вести строительство традиционными методами. Но и в этом случае часто используют сэндвич-панели. Они незаменимы при проведении работ по утеплению не только строящихся, но и существующих зданий. В таких случаях необходимо знать несколько простых приёмов работы с такими панелями.

Общие принципы

Приобретая сэндвич-панели, необходимо сразу же купить фасонные элементы: нащельники, уголки, профили, отливы и прочее. Надо также запастись необходимым количеством крепёжных элементов, герметиков. Рекомендуется приобретать все комплектующие элементы у той же компании, которая изготовила панели.

Сэндвич-панели соединяют друг с другом саморезами. Для крепления к бетону используют дюбели. К металлу панели крепятся с помощью саморезов по металлу.

Образовавшиеся зазоры небольших размеров заполняют минеральной ватой или монтажной пеной. Все стыки панелей и примыкания дополнительно герметизируют специальными герметиками для данной климатической зоны.

Дверные проемы

Сначала по размерам дверного проёма сваривают каркас из стального проката. Стеновые сэндвич-панели монтируются с учетом этого проема, при необходимости панели зарезаются специальным инструментом. На углах каркаса, в местах контакта с панелями, устанавливают специальные уголки. По окончании монтажа панелей и установки дверей рекомендуется облицевать дверной проем фасонными элементами.

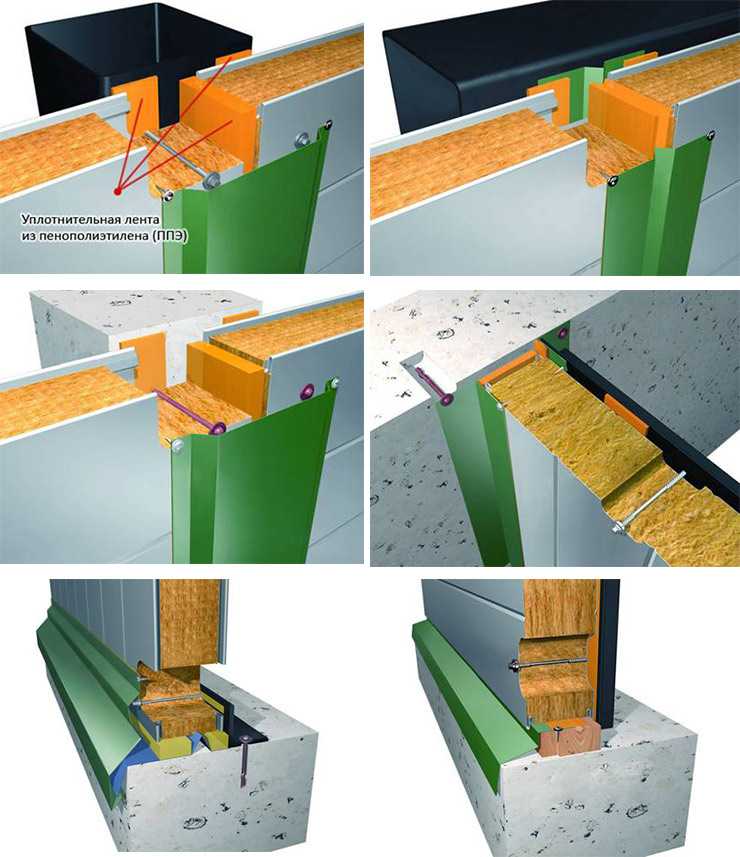

Стыковка цоколя и панели

Этот узел – самый ответственный из всех, так как от его правильного монтажа зависит прочность, надёжность и устойчивость всей конструкции здания. Последовательность работ следующая:

на верхнюю торцевую сторону цоколя укладывают слой гидроизоляционного материала;
крепят специальную планку для водоотведения, в случае проникновения влаги;
на каркас монтируется нижний слой панелей с небольшим зазором от цоколя;
зазор уплотняют минеральной ватой или монтажной пеной;
на фасадной стороне монтируют специальный элемент — нащельник, предназначенный для отвода осадков;
нащельник крепят к сэндвич-панелям саморезами, при этом герметизируя стык бутилкаучуковой лентой или силиконовым герметиком.

Установив первый ряд панелей, необходимо уровнем тщательно проверить их горизонтальность. Даже незначительное отклонение приведёт к перекосу, который обнаружится только при монтаже последнего ряда.

Крепление панелей к металлическим конструкциям

При стыковке сэндвич-панелей с деталями металлической конструкции между ними необходимо установить уплотнитель, который также выполняет функцию теплоизолятора. Панель крепят к стальной конструкции саморезами со специальными уплотнительными прокладками или самонарезающими болтами. Места стыковки панелей уплотняют минеральной ватой и закрывают специальным нащельником.

Угловые узлы

На внешние углы стен из сэндвич-панелей монтируют специальный элемент – внешний уголок. Внутренние углы закрывают внутренними уголками. В случае установки панелей к существующим стенам используют также внешние или внутренние уголки. Рекомендуется в этом случае оставлять небольшой зазор между панелями и стеной и заполнять его минеральной ватой. Все крепления осуществляются с помощью саморезов и болтов с уплотнительными прокладками. Примыкания фасонных элементов к сэндвич-панелям должны герметизироваться.

Оконные узлы

С фасадной стороны оконные проёмы заделывают нащельниками специальной формы, а также отливами. Для отделки внешних углов используют уголки. Все детали крепятся с помощью саморезов с уплотнителями. Стыки заделывают герметизирующей пеной.

Соединение панелей с кровлей

В зависимости от места стыковки стеновых и кровельных сэндвич-панелей используют различные фасонные элементы. Это могут быть как специальные торцевые, карнизные, коньковые элементы, так и простые внешние или внутренние уголки. Места стыковки, при необходимости, уплотняют минеральной ватой или монтажной пеной, а также герметизируют специальными материалами. Все фасонные элементы крепятся к сэндвич-панелям саморезами.

Общие рекомендации по монтажу сэндвич панелей :: АгроПромПанель

Подъем и установка сэндвич панелей

Подъём и установка в монтажную позицию отдельной сэндвич панели производится исключительно с помощью специальных грузозахватных механизмов, которые подразделяются на:

механические захваты со сквозным сверлением панели;
механические захваты, закрепляемые в замок панели;
специальные захваты с вакуумными присосками.

Механический захват, который крепится с помощью сквозного сверления, обычно используется для вертикального монтажа сэндвич панелей. При таком способе подъёма и установки панелей необходимо особенно точно производить сверловку отверстий, для обеспечения расположения штифта строго перпендикулярно металлической поверхности. Оставшиеся после такого способа монтажа отверстия в сэндвич панелях закрываются либо крепежом, либо фасонными элементами.

Механические захваты, закрепляемые в замок сэндвич панелей используются обычно при горизонтальном способе монтажа. Для подъёма, в замок панели устанавливается одновременно пара таких механических захватов, исключающие повреждения кромок. При горизонтальном способе монтажа во избежании повреждения замков, панели должны быть предварительно вручную установлены вертикально на прокладки, распределённые по всей длине. Стыковка сэндвич панелей производится исключительно вертикально, так как расположение присоединяемой панели даже под небольшим углом относительно вертикали может привести к деформации замков.

Специальные захваты с вакуумными присосками являются самыми эффективными, надёжными и безопасными, но, в то же время, и наиболее дорогостоящими в сравнении с другими способами подъёма и установки сэндвич панелей. Такие захваты могут одинаково успешно применяться как при горизонтальном, так и при вертикальном способе монтажа. Для обеспечения надёжного закрепления траверсы с присосками на поверхности панели, необходимо предварительно удалять защитную плёнку с металлических обшивок в местах захвата.

В общем случае, при подъёме также рекомендуется дополнительно использовать текстильные стропы для обвязки панели и предотвращения возможного падения при перемещении. Удаление страховочных строп производится непосредственно перед установкой панели согласно проекту и закреплением.

Монтажная резка и сверловка сэндвич панелей

Основное правило монтажной резки сэндвич панелей – использование инструментов, осуществляющих исключительно холодную распиловку, так как излишнее нагревание металлических поверхностей может приводить к нарушению защитного полимерного покрытия. Для резки сэндвич панелей рекомендуется использовать ручные электролобзики и циркулярные пилы. Также возможно применение ножниц по металлу, но при условии отдельной резки каждой металлической поверхности.

Запрещается нанесение разметки перед монтажной резкой или сверловкой и любой другой маркировки на поверхность сэндвич панелей с помощью острых предметов. После каждой резки или сверловки все стыкуемые поверхности и замки панелей должны быть полностью очищены от металлической стружки.

Крепление сэндвич панелей

При креплении сэндвич панелей к каркасу здания или сооружения используются самонарезающие, самосверлящие шурупы из закалённой стали с уплотняющей шайбой или дюбели. Тип и размер используемых крепёжных элементов определяется типом несущей конструкции, которая может быть выполнена из стали, дерева или бетона, толщиной опорных балок и толщиной монтируемых сэндвич панелей и выбирается в соответствии с рекомендациями производителя крепежа.

При монтаже сэндвич панелей на стальных или деревянных конструкциях необходимо производить предварительную сверловку панелей под крепёж и использовать самонарезающие шурупы. Для ускорения монтажа к стальному каркасу могут использоваться самосверлящие шурупы, не требующие предварительного создания отверстий в сэндвич панелях. При монтаже к бетонным опорам производится предварительное сверление как панелей, так и несущих конструкций, а для закрепления используются специальные дюбеля. Сверление отверстий под крепёж и расположение соединительных элементов должно быть строго перпендикулярным металлической поверхности сэндвич панелей. Крепёжные элементы должны располагаться на расстоянии не менее 50 мм от краёв панели.

Для качественного крепления сэндвич панелей необходимо использовать специализированный монтажный инструмент. Правильный затяг самонарезающих шурупов и нормальное положение уплотняющей шайбы обеспечивается установкой фиксированной величины крутящего момента на шуруповёрте в соответствии с рекомендациями производителя крепежа.

Непосредственно перед креплением сэндвич панелей с замков и в местах расположения соединительных элементов должна быть удалена защитная плёнка. Полное удаление защитной плёнки производится только после завершения монтажа всего сооружения.

Как соединить композитные панели вместе?

После того, как вы решите построить свой проект с использованием цельных композитных панелей, одним из следующих решений будет вопрос о том, как вы собираетесь соединять панели вместе.

Это можно сделать тремя проверенными способами, каждый из которых подробно описан ниже.

1. Система соединения панелей своими руками

Система соединения панелей своими руками использует ряд специальных алюминиевых профилей для соединения панелей вместе, а также для крепления системы панелей к шасси прицепа.

Соединитель полов своими руками
Соединитель стен своими руками

Нажмите здесь, чтобы увидеть ассортимент Соединители панелей своими руками

Этот метод имеет следующие особенности: каркас вокруг всех панелей

+ Идеально подходит для внедорожников, подвергающихся повышенным нагрузкам

+ Обеспечивает прочные точки крепления внутри и снаружи для других навесных приспособлений, например, тентов, внутренних компонентов и т. д. см. изображение ниже

+ Доступен с белой порошковой окраской, поэтому отделка не требуется

– Соединительные элементы предназначены для панелей толщиной до 29 мм

– Сделать радиусную крышу и фасад сложнее, но возможно

Выбор самодельных соединительных элементов повлияет на точные размеры каждой отдельной панели. Нажмите здесь для получения подробной информации о , как рассчитать размеры панели с помощью самодельных соединителей панелей

Сделай сам Замечание по дизайну: Обратите внимание, что панель Panel Joiner wall 29-29 может использоваться в любом направлении – Сделай сам рекомендует вам проектировать свой проект с панелью крыши «над» стеновой панелью – т.е. как показано выше – и затем следовать этому принципу для панели передней стенки и задней стенки. Ориентация соединителя панелей также влияет на точные размеры, необходимые для каждой панели, и на то, как они соединяются.

Самодельные угловые заглушки для крыши также доступны для обеспечения водонепроницаемого уплотнения в верхней части вертикальных соединений.

2. Метод фальца панели – стандартный

Этот метод соединения панелей включает в себя вырезание фальца в одной из соединяемых панелей – обычно это стеновые панели – таким образом, чтобы другая панель точно входила в фальц.

Алюминиевая накладка, такая как 40x40x1,6 мм на изображении ниже, затем используется для закрепления соединения с помощью строительного клея , такого как Fixtech. .

Этот метод имеет следующие особенности:

+ Простота установки и расчета размеров панели (см. ниже)
+ Идеально подходит для дорожных работ
+ Можно использовать самодельный соединитель для пола вокруг шасси и использовать этот метод фальца для соединения стен
– Менее прочный при движении по бездорожью
– Только клей между угловой накладкой и обшивкой из стеклопластика можно купить. Клей на основе XPS имеет небольшую прочность.

Сделай сам Примечание по дизайну. Для размеров обычно делают фальц в пределах 1-2 мм от внутренней части внешней обшивки (например, разрез на 26 мм в глубину при использовании панели толщиной 29 мм) и используют лезвие для удаления клея. Это позволяет избежать забивания клеем станка с ЧПУ. Высота фальца не должна превышать толщину панели (например, 29 мм)

3. Метод фальца панели – премиум

Основанный на описанном выше стандартном методе фальца, этот метод имеет дополнительную особенность вставки ПВХ высокой плотности по краям композитных стеновых панелей, подлежащих фальцу, например, боковые стенки спереди, сзади и сверху, задняя стенка вдоль верхнего края.

Обратите внимание, что форма фальца во вставке оставляет 2 мм ПВХ высокой плотности прикрепленным к внешней обшивке для дополнительной прочности. Кроме того, клей, прикрепляющий панель крыши к фальцу, теперь приклеивает стеклопластиковую кожу панели крыши к ПВХ высокой плотности, обеспечивая лучшую прочность.

Аналогично другому методу фальца, для завершения соединения требуется алюминиевая накладка с использованием строительного клея , такого как Fixtech.

Одним из ключевых преимуществ этого метода является то, что если вы решите использовать обшивку каравана Truline (в отличие от 40-миллиметрового уголка), у нас теперь есть правильные винты для вставок из ПВХ. После того, как все винты будут на месте, эту накладку можно аккуратно закрыть пластиковой накладкой. Его также легко можно закатать по радиусу до 300-400 мм, если в вашем проекте используется рулонная панель крыши.

Фальц в стеновой панели
Потолочная панель на месте
Фальц с отделкой Truline

Этот метод имеет следующие особенности:

+ Простота установки 900 12
+ Повышенная прочность за счет клея в соединениях для умеренного износа -дорожное применение
+ Легче сделать радиус прокатной крыши
+ Можно использовать Самодельный соединитель для пола вокруг шасси и использовать этот метод фальца для соединения стен
– Вставки из ПВХ возможны только с панелями с сердцевиной из XPS

Сделай сам Примечание дизайнера – Для размеров обычно делают фальц глубиной 24-25 мм (при использовании панели 29 мм), оставляя 4 мм, включая наружную обшивку. Высота фальца не должна превышать толщину панели (например, 29 мм). Также обратите внимание, что размеры фальца будут определять правильный размер панели для крыши.

Опубликовано в Учебном центре в разделе Часто задаваемые вопросы, как

Износостойкое соединение для создания конструкций из секций композитной сэндвич-панели или оболочки

Износостойкое соединение для создания конструкций из секций композитной сэндвич-панели или оболочки (LAR-TOPS-93)

Вставка-преформа обеспечивает резервирование

Задать вопрос

Подать заявку на получение лицензии

Обзор

Исследовательский центр НАСА в Лэнгли разработал новую концепцию клеевых соединений для изогнутых и плоских многослойных архитектур. Тканая заготовка, вставленная в шов между сэндвич-панелями, обеспечивает большую общую площадь склеивания и несколько путей нагрузки для лучшего распределения нагрузки по стыку. НАСА может создавать конструкции, соединяя секции сэндвич-панелей или изогнутых оболочек. Новое соединение обеспечивает более прочный передача нагрузки и избыточные пути нагрузки по сравнению с существующими современными соединениями лент с клеевым соединением.

Технологии

НАСА разрабатывает ракеты-носители следующего поколения, которые будут основаны на высокоэффективных композитных материалах и инновационных методах производства. Таким образом, НАСА использует клеевые соединения, где это возможно, вместо механически закрепленных (болтовых) соединений для проектирования и производства конструкций. Клеевые соединения обычно легче и более эффективно распределяют нагрузки по границе раздела, в то время как соединения с механическим креплением склонны к концентрации напряжений вокруг болтов. Новое прочное избыточное соединение (DRJ) обеспечивает повышенную безопасность и несущую способность многослойных конструкций по сравнению с обычными соединениями H-типа. В DRJ используется композитная заготовка для соединения двух концов изогнутой композитной сэндвич-панели в форму, например, цилиндрический сегмент транспортного средства.
