Классификация домов и их основные части

Классификация зданий. Здания предназначаются для производственной и культурной деятельности людей, в них люди живут, отдыхают, учатся. В зависимости от назначения здания подразделяются на следующие виды: жилые и общественные — жилые дома, школы, библиотеки, учреждения, больницы, театры, вокзалы; промышленные — фабрики, заводы, электростанции, мастерские, гаражи; сельскохозяйственные — постройки для скота, хранения кормов, выращивания овощей.

Каждое здание должно соответствовать своему назначению; в нем должны быть созданы условия для труда, производственного процесса, быта. В соответствии с этим здания должны быть прочными, долговечными, безопасными в пожарном отношении, экономичными в строительстве и эксплуатации и одновременно должны отвечать эстетическим требованиям.

По капитальности здания подразделяются на четыре класса. Капитальность определяется долговечностью и огнестойкостью, которая характеризуется возгораемостью материалов. К I классу капитальности относятся здания, рассчитанные на срок службы более 100 лет; к II – более 50; к 111 – более 20; к IV -до 20 лет.

По количеству этажей здания подразделяются на малоэтажные (1-2 этажа), среднеэтажные (3-5 этажей), многоэтажные (6-9 этажей), повышенной этажности (10-16 этажей), высотные (выше 16 этажей).

Этажи в здании бывают наземными (при отметке пола помещений не ниже отметки земли), цокольными (отметка пола ниже отметки земли, но не более чем на половину высоты помещения) подвальными (отметка пола ниже отметки земли более чем на половину высоты помещения), мансардными (в объеме чердака).

Основные части здания. К основным частям здания (рис. 1) относятся: фундаменты, каркас, стены, перегородки, перекрытия, покрытия крыши, лестницы, окна, двери. Стены подразделяются на несущие и ограждающие.

Несущие элементы (фундаменты, каркас, стены, перекрытия) воспринимают нагрузки от веса вышележащих конструкций, находящихся в здании людей, оборудования, снега, ветра и образуют в совокупности пространственную систему — несущий остов здания, который должен отвечать требованиям прочности и устойчивости.

Ограждающие элементы (стены, перегородки, перекрытия, оконные и дверные заполнения) защищают помещения от воздействия окружающей среды, а также отделяют одно помещение от другого. Ограждающие конструкции должны быть стойкими против атмосферных воздействий, с хорошими тепло- и звукоизоляционными свойствами.

Некоторые элементы здания — стены, перекрытия — могут одновременно выполнять функции несущих и ограждающих конструкций.

Основание 1 — это толща грунта, расположенная под фундаментом и воспринимающая нагрузку от здания. Основания бывают естественные и искусственные.

Фундамент 2 — часть здания, опирающаяся на грунт (основание). Фундамент воспринимает массу здания в целом и передает эту нагрузку на основание. Закладывают фундамент на определенную глубину в грунт. Нижняя часть фундамента, соприкасающаяся непосредственно с основанием, называется подошвой. Расстояние от поверхности земли до подошвы называется глубиной заложения фундамента, которая зависит от прочности грунта, глубины его промерзания и других данных.

Рис. 1. Основные части здания: 1 — основание, 2 — фундамент, 3 — гидроизоляция, 4 — наружная стена, 5 — косоур, 6 — марш, 7 — перила, 8 т- площадка, 9 — внутренняя стена, 10 — подвал, 11 — приямок, 12 — оконный проем с коробкой, 13 — перегородка, 14 — ниша, 15 — подоконник, 16 — заглушина, 17 — междуэтажное перекрытие, 18 — пол, 19 — откос, 20 — перемычка, 21 — чердачное перекрытие, 22 — мауерлат, 23 — венчающий карниз, 24 — скат, 25 — конек, 26 — вальма, 27 — ребра, 28 — дымовая труба, 29 — распушка дымовой трубы, 30 — слуховое окно, 31 — балкон, 32 — сандрик, 33 — пилястра, 34 — междуэтажный карниз, 35 — наличник, 36 — слив, 37 — цоколь, 40 — крыльцо, 41 — отмостка, 42 — кордон

Фундаменты по конструкции бывают ленточными, столбчатыми, свайными или сплошными, в виде плиты. Ленточные фундаменты представляют собой сплошную непрерывную стенку, на которой возводят стены здания. Столбчатые фундаменты — это отдельно стоящие столбы. Свайные фундаменты состоят из отдельных стоек. Сверху их перекрывают фундаментными балками или перемычками.

Стены бывают наружные и внутренние. По характеру работы стены могут быть несущими, самонесущими и ненесущими. Несущие стены кроме собственной воспринимают и передают на фундаменты нагрузки от перекрытий, крыши, лестницы, самонесущие — несут нагрузку только от собственной силы тяжести. Ненесущие (навесные) стены не несут никакой нагрузки.

В стенах устраивают проемы для дверей и окон. Конструкция, перекрывающая оконный или дверной проем, называется перемычкой. Участки стен, расположенные между проемами, называют простенками. Они подразделяются на рядовые, расположенные между проемами, и угловые, расположенные между проемами и углами здания. В стенах с внутренней стороны, под окнами, часто устраивают углубления — ниши, в которых располагают приборы отопления. Ниши также устраивают для встроенных шкафов и других целей.

Для усиления стен, а также для придания устойчивости высоким стенам в определенных типах зданий делают узкие вертикальные выступы (ребра жесткости) прямоугольного сечения — пилястры 33 или полукруглого сечения — полуколонны.

Оконные проемы устраивают в наружных стенах, заполняют их коробками и остекленными переплетами, которые бывают одинарными, двойными или спаренными. Для одинарных и спаренных переплетов ставят одну коробку, для двойных — одну широкую или две на некотором расстоянии одну от другой так, что между ними образуется заглуши.

Коробки одни или с заглушинами занимают только часть толщины стены. Другая часть приходится на откосы, которые делятся на внутренние и наружные.

Внизу оконного проема с внутренней стороны ставят подоконник из дерева.

на которые опирают стены. Ленточные и столбчатые фундаменты бывают монолитными и сборными. Сплошные фундаменты представляют собой монолитную железобетонную плиту, устроенную под всей площадью здания.

Чтобы предохранить фундаменты от увлажнения, их защищают гидроизоляцией из водонепроницаемых материалов (толя, рубероида на мастиках) или оштукатуривают специальными растворами. В зданиях с подвалом, если уровень грунтовых вод находится ниже пола подвала, изоляцию укладывают на двух уровнях: первый нижний слой в кладке фундамента под наружными и внутренними стенами и столбами на уровне подготовки под полы подвала, второй — в цоколе на 15-20 см выше поверхности отмостки или тротуара. Кроме того, изолируют наружные поверхности стен подвала и его пол. Если уровень грунтовых вод находится выше пола подвала, изоляцию выполняют в виде сплошной оболочки, покрывающей подготовку под полы подвала и его наружные стены на 50 см выше уровня грунтовых вод. Выше этой отметки устраивают изоляцию верхней части стены от капиллярной влаги- Оклеечную вертикальную изоляцию предохраняют от повреждения защитными стенками из кирпича или глиняным замком.

Для отвода от фундамента здания стекающей с крыши воды вокруг здания делают отмостку с уклоном в сторону улицы. Отмостку устраивают из бетона, щебня или гравия и покрывают асфальтом.

Цоколь — это нижняя часть, наружной стены, защищающая ее от увлажнения и случайных механических повреждений- Образуя переход к стене в виде наклонной плоскости, цоколь заканчивается профильной тягой — кордоном. Цоколь воспринимается зрительно как основа здания, придающая ему большую устойчивость.

В процессе эксплуатации цоколь находится в неблагоприятных условиях. Поэтому его облицовывают гранитом, бетона, мрамора. Его устанавливают горизонтально по длине, но с уклоном 1-2° внутрь помещения по ширине. С наружной стороны проема делают из цементного раствора нижний откос или слив 36 с уклоном 10-25° от стены, т. е. наружу.

С наружной, а иногда и с внутренней стороны оконные и дверные проемы оформляют наличниками в виде простой ленты или тяги.

Дверные проемы служат для входа в здание, перехода из одного помещения в другое или выхода на балкон. Их устраивают в стенах и перегородках. Проем заполняют коробкой с дверью. У проема для входа в здание и выхода из него устраивают площадку со ступенями или крыльцо. Вверху над входом делают козырек.

Перекрытия разделяют внутреннее пространство здания на этажи. Перекрытия, расположенные между двумя этажами, называются междуэтажными, между первым этажом и подвалом — подвальными, под крышей — чердачными. Бывают также нижние перекрытия, которые отделяют нижний этаж от грунта.

angaraleshoz.ru

Классификация зданий: основные части | Штукатурные работы



Классификация зданий. В зависимости от назначения, здания делятся на гражданские (жилые и общественно-коммунальные), промышленные   и сельскохозяйственные.

К жилым зданиям относятся дома с индивидуальными квартирами и общежития. К общественным — административные корпуса учреждений, клубы, кино, театры и т. д. К коммунальным — бани, прачечные, комбинаты бытового обслуживания. К промышленным — корпуса фабрик, заводов и других специальных сооружений.

По роду материалов, из которых возводятся стены, здания подразделяются на каменные (из природных и искусственных камней), деревянные, бетонные, железобетонные и смешанные.

В зависимости от этажности, здания бывают малоэтажные (1—2 этажа), средней этажности (от 3 до 7 этажей), многоэтажные (от 8 до 14 этажей) и высотные (свыше 14 этажей).

По долговечности, т. е. по продолжительности срока службы, здания делятся на три класса. При этом каждый класс состоит из двух-трех категорий долговечности, в зависимости от назначения здания и места, где оно строится.

К каждому зданию предъявляется ряд требований:

1) быть устойчивым, прочным и удобным в эксплуатации;

2) защищать все, что находится внутри него — людей, машины, товары и т. д. — от атмосферных воздействий, т. е. дождя, ветра, снега;

3) в зависимости от назначения здания обеспечивать требуемый температурный режим, независимый от внешних климатических условий;

4) быть дешевым при возведении.

Для этого следует применять только те материалы, которые предусмотрены проектом, и строго соблюдать соответствующую технологию производства работ.

Основные части зданий. Здание состоит из фундамента, стен, перекрытий, крыши, перегородок, окон и дверей, лестниц и других конструктивных элементов (рис. 1).

Рис. 1. Разрез здания и его основные части



Каждое здание должно быть выстроено на устойчивом основании, т. е. грунте, который будет воспринимать его вес. Здания строят с некоторым заглублением в землю. Заглубление, т. е. котлован под фундамент, делают различной глубины в зависимости от прочности грунта и глубины его промерзания.

Фундамент. Это подземная часть здания. Внизу фундамент имеет расширенную часть, называемую подошвой. Выводится фундамент выше уровня земли. Так как стены здания делают тоньше, чем фундамент, то с фасадной стороны он несколько выступает из плоскости стены. Этот выступ называется цоколем.

Чтобы поднимающаяся по фундаменту влага не проникла в стены, в цоколе на высоте 15—20 см от уровня земли устраивают гидроизоляционный слой из водонепроницаемых материалов. Если в здании запроектирован подвал, то устраивают еще один гидроизоляционный слой на 10 см ниже уровня пола подвала. Изолируют также боковые внутренние поверхности фундамента и наружную часть.

Стены. Стены, которые ограждают внутреннее пространство здания, называются наружными. Стены, которые делят внутреннее пространство здания на отдельные помещения или секции и, как и наружные, воспринимают нагрузку (вес междуэтажных перекрытий и крыши), называются внутренними несущими стенами. Часто вместо сплошных внутренних стен устраивают отдельные опоры — столбы или колонны, между которыми ставят перегородки. Это дает возможность увеличить полезную внутреннюю площадь здания.

В стенах устраивают проемы для окон и дверей. Та часть стены, которая перекрывает проем, называется перемычкой. Часть стены, находящаяся между двумя проемами, называется простенком.

При устройстве центрального отопления с внутренней стороны перемычки между полом и подоконником устраивают ниши для установки радиаторов. Ширина ниш обычно равна ширине оконного проема, но иногда делается и несколько уже. Делать ниши можно только в стенах из кирпича, камня и бетона.

С наружной стороны зданий — на фасадах — устраивают кирпичные или бетонные карнизы, которые находятся под самой крышей и носят названия венчающих, или лобовых.

www.stroitelstvo-new.ru

Фасадная или лицевая сторона дома и квартиры

Следует отдельно остановиться на вопросе о том, что считать фасадной, или лицевой стороной дома (квартиры). Для «иньских домов» (так в теории фэн шуй называют гробницы) такой вопрос не возникает. Там все ясно: фасадное направление — то, куда смотрит надгробный камень. Но для «янских домов» (предназначенных для живых людей) этот вопрос всегда актуален. Трудность заключается в том, что главный вход для людей и главный вход для энергии — не всегда одно и то же. Законы классического фэн-шуй были разработаны несколько веков назад для жилищ того времени, а дома тогда в основном были прямоугольной формы, с одной или двумя дверьми — входной, или парадной, и дверью черного хода — причем входная дверь обычно располагалась в середине фасадной стены дома. Окон в домах старого Китая было мало и они были маленькими.

В наше время архитектура жилища — и дома, и квартиры — совсем иная. Изобретение принципиально новых строительных материалов и фантазия архитекторов привели к тому, что конфигурации домов и квартир стали очень замысловатыми. Настолько замысловатыми, что иногда для обследования жилища невозможно использовать символ Багуа. Наличие нескольких дверей в доме и нескольких активных зон на участке затрудняет нахождение лицевой или фасадной стороны, а ведь это первый шаг при определении благоприятных и неблагоприятных зон дома.

На семинарах слушатели всегда просят меня дать более точное определение фасадной (лицевой) стороны дома, но на это я отвечаю, что однозначного, окончательного и безупречно аргументированного определения просто не существует. Фэн-шуй — это искусство, и я надеюсь, что в процессе учебы и практической деятельности этот вопрос будет для вас проясняться.

Если дом имеет несложную форму и классическим образом расположен на участке, то он имеет одну парадную дверь, нахождение которой не вызывает сомнений, и одно очевидное лицевое направление, определить которое тоже просто — это то направление, в котором вы смотрите наружу, стоя в проеме парадной двери. Однако это самый простой случай.

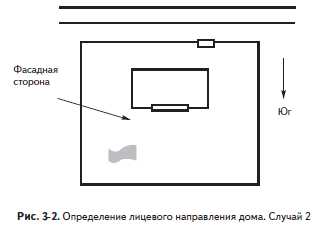

 Если дом расположен таким образом, что его задняя сторона выходит на юг и с этой стороны дома есть окна и выход на участок, а может быть, именно с этой стороны дома протекает река, тогда именно эта сторона энергетически более активна. Это янское направление дома, и некоторые авторы склонны именно его считать лицевым (фасадным).

Если участок, на котором расположен дом, неровный, то при определении фасада нужно учесть особенности рельефа местности. Обычно фасадная сторона дома выходит именно в сторону понижения местности.

Иногда фронтальной считают ту часть дома, которая длиннее, — но только иногда! Если входная дверь в дом расположена в одном направлении, а фасад в другом, то некоторые авторы рекомендуют снимать показания компаса для обоих этих направлений и проводить расчеты для двух вариантов, однако интерпретировать результаты в этом случае под силу только опытному мастеру. В большинстве случаев достаточно выбрать одно лицевое направление и на нем основывать дальнейшие расчеты.

Если форма дома замысловатая и с точки зрения фэн-шуй «плохая», то может случиться так, что лицевое направление дома определить просто невозможно, и это аргумент против строительства архитектурно сложных домов. В таких домах невозможно достоверно определить, как распределяется энергия, потому что в них царит энергетический хаос.

При определении фасадной стороны многоэтажных городских домов используются те же подходы, что и для частных домов, но есть и особенности.

Важное значение при определении фасадной стороны дома придается наличию минтана — букв. «светлого чертога». Это открытое пространство, иначе называемое «местом Красной Птицы». Обычно, если перед дверью есть хороший минтан, то это и есть фасадная сторона дома. Если перед дверью нет минтана, то эта сторона может и не быть фасадной стороной.

На левом рисунке изображены два многоэтажных здания, расположенных довольно близко друг к другу вдоль одной улицы. Минтан для них расположен со стороны улицы и на улицу выходит длинная сторона здания А, но вход в это здание расположен не со стороны минтана, а в узком проходе между зданиями. В этом случае фасадной стороной здания А является сторона, где расположен минтан, — сторона улицы. На правом рисунке здания расположены на большем расстоянии друг от друга, вход в здание А ярче выражен и форма здания несколько иная. В этом случае фасадной стороной может являться сторона, где расположен вход в здание А. На этих примерах видно, от скольких деталей зависит решение мастера, и оно во многом определяется его опытом и интуицией.

Если одно здание можно условно разделить на две части и одна из частей меньше другой, то фасадное направление здания в целом определяется фасадом большей части, несмотря на то что подъезд в меньшую часть дома обращен в другую сторону.

Если же части здания сравнимы по величине, то можно рассматривать их как отдельные здания, имеющие разные фасадные направления, и для каждого из них составлять отдельную звездную карту.

Еще один пример с «изогнутым» домом. Допустим, есть две квартиры, расположенные как раз на изгибе дома, как показано на рисунке.

У квартир А и Б разные фасадные направления, определяемые положением окон. Однако обе квартиры покупает один хозяин, он сносит стену между квартирами, то есть объединяет квартиры и делает капитальный ремонт. Спрашивается, каким будет фасадное направление новой, объединенной квартиры? Это непростой случай, потому что фасадное направление будет зависеть от конкретных особенностей квартиры, но сейчас я хочу обратить ваше внимание на то, что большое значение имеет и внешнее окружение дома. Если сама дорога и подъезд от дороги к дому расположены, как показано на левом рисунке, то фасадное направление будет одно, а если как показано на правом рисунке, то другое.

Если здание расположено на холмистой или гористой местности, то может быть и так, что одна сторона здания обращена в сторону понижения местности и там может быть река или даже море, а обратная часть обращена в сторону повышения местности. Если вход в здание со стороны понижения, то, без сомнений, это и будет считаться фасадной стороной дома. Но если вход в дом со стороны холма, то выбор фасадной стороны зависит от конкретных деталей дома и местности. Напомню, постулат о том, что с  фасадной стороны обязательно должен быть вход, потерял свою силу применительно к многоквартирным городским домам.

Например, в Гонконге есть два соединенных между собой небоскреба LIPPO CENTRE, расположенных подобным образом. Одна сторона небоскреба обращена в сторону понижения местности — в сторону залива, на север. С этой стороны расположен вход в здание (правда, он довольно скромный и не производит впечатления парадного входа) и подъездная дорога. Однако совсем рядом, на уровне первых нескольких этажей здания, построены проходящая по поверхности и расположенная на опорах трасса метро и автомобильная трасса, почти полностью загораживающие вид на гавань с нижних этажей здания. А с тыльной стороны здания, между зданием и подъемом на холм, расположен хороший минтан — большое открытое пространство и прямо рядом с небоскребом — большой, вдоль всего здания, водный каскад. На первый взгляд кажется, что это нарушение правил фэн-шуй, а именно принципа четырех защитников, ведь нельзя размещать водный объект позади дома. Однако это только на первый взгляд. Я думаю, что такой большой водный каскад был сделан именно из соображений фэн-шуй, чтобы подчеркнуть, что именно эта, «задняя» сторона здания является фасадной, и это хороший, сильный фасад, потому что перед ним большой водный объект и энергия ци, стекающая с холма, питает южный фасад здания. Такое положение называется «сидящий на воде и смотрящий в гору». Если считать фасадной стороной ту, где расположен главный вход, то это слабый фасад, потому что энергия не имеет свободного доступа в дверь и первые этажи здания. Рэймонд Ло тоже считает фасадной стороной здания (при построении звездной карты здания) именно ту, где расположен хороший минтан.

Из сказанного становится понятным, что не существует одного простого правила определения фасадного, лицевого направления дома. Иногда сразу несколько сторон дома энергетически достаточно активны, и тогда следует решить, какая именно сторона более активна, но умение принять правильное решение приходит с опытом. Бывает так, что вход в магазин, расположенный на первом этаже торгового центра, находится не на той стороне, на которой расположен главный вход в торговый центр. В этом случае торговый центр и магазин имеют разные фасадные стороны.

А как быть, если дом стоит на пересечении улиц и имеет входы с обеих улиц? Какой из входов считать главным?

В таких случаях китайцы смотрят, у какого входа стоят львы. Где стоят охраняющие вход львы, тот вход и главный, та сторона и считается фасадной. А если львов нет? Тогда можно посмотреть адрес дома. По какой улице числится дом, та сторона и будет фасадной. А можно построить звездные карты дома для обоих вариантов и посмотреть, какая звездная карта лучше отражает реальное состояние дома и порисходящего вокруг него (а здесь опять работает интуиция и опыт мастера).

Что касается не домов, а квартир, то я уже говорил, что все методы классического фэн-шуй «пляшут» от расположения и направления входной двери, однако, на мой взгляд, такой подход становится все менее пригоден. Направляясь в свою квартиру, расположенную в высотном здании, вы проходите обычно две металлические двери подъезда, затем входите в лифт и поднимаетесь к себе на этаж, открываете дверь в общий коридор, а только потом и дверь в квартиру. Именно по этому пути вместе с вами в квартиру входит и энергия, но через такое количество дверей до квартиры доходит только малая ее часть и вряд ли эту дверь можно считать главной для прохода энергии в квартиру. Поэтому все чаще при определении главного направления входа энергии в квартиру приходится использовать методы, обычно используемые только при анализе загородных домов.

В настоящее время дома в большинстве случаев строятся по индивидуальным проектам, и это влечет за собой появление все более сложных, замысловатых архитектурных форм. Например, строится все больше домов со «скошенным», полукруглым или овальным фасадом. Я имею в виду дома, имеющие следующую форму:

В древности таких домов не было и проблемы с определением их фасадного направления тоже не было. Сейчас таких домов становится все больше и больше, но классический подход обходит эту проблему стороной. В книгах по фэн-шуй дома такой формы не рассматриваются, но такие дома строятся, в них живут люди и нужно строить карты летящих звезд таких домов. Среди мастеров, с которыми я успел обсудить этот вопрос, нет противоречия в определении фасадной стороны таких домов. Все сходятся во мнении, что именно «скошенная» или овальная сторона дома и является фасадной стороной. Все задумывались, когда я задавал им этот вопрос, но сходились во мнении, поэтому иного решения просто нет. А вот по поводу определения фасадного направления мнения разные. При одной и той же фасадной стороне фасадные направления могут быть разными в зависимости от положения двери. Разработку этого вопроса я отношу к третьему, современному подходу, и свое мнение на это я высказал в главе «Три подхода к построению и анализу карт летящих звезд». Пример такого дома в книге есть.

vbaikova.ru

Основные части зданий и сооружений

Основные
части зданий и сооружений по функциональному
назначению делятся на:

  • несущие,
    воспринимающие на себя нагрузку от
    веса конструкции самого здания,
    обрудования помещений (мебели и прочего)
    и людей в здании, а также противостоящие
    атмосферным воздействиям;

  • ограждающие,
    выполняющие теплоизоляционные и
    звукоизоляционные функции, а также
    разделяющие строение н отдельные
    помещения;

  • совмещающие несущие
    и ограждающие функции.

Основные
элементы двухэтажного дома

  • 1
    — фундамент;

  • 2
    — пол подвала;

  • 3
    — гидроизоляция;

  • 4
    — стены подвала;

  • 5
    — отмостка;

  • 6
    — наружные стены;

  • 7
    — внутренние стены;

  • 8
    — междуэтажные перекрытия;

  • 9
    — перегородки;

  • 10
    — стропила;

  • 11
    — чердачное перекрытие.

Фундамент

Фундамент —
нижняя, основная, опорная часть здания,
передающая вес здания на грунт,
основание
,
которое бывает природным и искусственным.
Если перед строительством здания грунт
никак не подготавливался, то такое
основание называется естественным,
если же грунт утем или иным способом
упрочнялся, то такое основание называется
искусственным.

Кроме
веса здания и всего, что в нем находится,
на фундамент оказывают воздействие и
грунтовые воды, что определяет выбор
стройматериалов для фундамента (бутовый
камень, железобетон, бутобетон и пр.) и
тщательной его гидроизоляции.
Фундаменты для небольших построек,
таких как дачи и коттеджи, бывают
столбчатыми и ленточными.

Вокруг
фундамента устраивается отмостка —
узкая полоса грунта по периметру
сооружения, покрытая влагонепроницаемым
материалом, таким как асфальтобетон
или бетон. Для стока воды от здания
отмостке придается наклон.

Если
внутри фундамента устраивается помещение,
пол которого находится ниже уровня
отмостки более чем на 1/2 высоты этого
помещения, то такое помещение
называетсяподвалом
или подвальным этажом
.

Грунты,
уплотнение грунта, фундамент и виды
фундаментов частного дома

Стены

По
своему функциональному назначению и
способности нести нагрузку стены делятся
на:

  • наружные
    стены
    ,
    расположенные по периметру здания и
    защищающие сооружение от воздействия
    погодных условий;

  • внутренние
    стены
    ,
    расположенные внутри здания и разделяющие
    его на отдельные помещения;

  • несущие
    стены
    ,
    которые принимают на себя нагрузку от
    собственного веса и прочих элементов
    строения;

  • самонесущие
    стены
    ,
    которые принимают нагрузку только от
    собственного веса — на них не опитраются
    прочие элементы сооружения;

  • ненесущие
    стены
    ,
    которые только передают свой вес на
    несущие конструкции здания.

Верхняя
часть наружной стены, выступающая наружу
и защищающая здание от воды с крыши,
называется карнизом.
В отсутствие карниза на крыше сооружения
строят парапет.

Перекрытия

Перекрытия
— горизонтальные перемычки в конструкции
здания, разделяющие здание по вертикали
на этажи. Самое верхнее перекрытие
здания, являющееся потолком самого
верхнего этажа и полом чердака,
называется чердачным.
Перекрытия между этажами
называются междуэтажными.
Перекрытия распределяют вес верхних
этажей на стены нижних этажей и должны
обладать достаточной прочностью.
Наиболее часто перекрытия делают из
деревянных балок, с последующим зашиванием
листовыми стройматериалами (гипсокартон,
фанера, ДСП) или железобетонных панелей.

studfiles.net

Классификация зданий и их основные части

Классификация
зданий и их основные части

Классификация
зданий. Здания предназначаются для
производственной и культурной деятельности
людей, в них люди живут, отдыхают, учатся.
В зависимости от назначения здания
подразделяются на следующие виды: жилые
и общественные — жилые дома, школы,
библиотеки, учреждения, больницы, театры,
вокзалы. А также здания бывают промышленные
— фабрики, заводы, электростанции,
мастерские, гаражи и сельскохозяйственные
— постройки для скота, хранения кормов,
выращивания овощей.

Каждое здание
должно соответствовать своему назначению;
в нем должны быть созданы условия для
труда, производственного процесса,
быта. В соответствии с этим здания должны
быть прочными, долговечными, безопасными
в пожарном отношении, экономичными в
строительстве и эксплуатации и
одновременно должны отвечать эстетическим
требованиям.

По капитальности
здания подразделяются на четыре класса.
Капитальность определяется долговечностью
и огнестойкостью, которая характеризуется
возгораемостью материалов. К I классу
капитальности относятся здания,
рассчитанные на срок службы более 100
лет; ко II — более 50; к III — более 20; к IV — до
20 лет.

По количеству
этажей здания подразделяются на
малоэтажные (1 — 2 этажа), среднеэтажные
(3 — 5 этажей), многоэтажные (6 — 9 этажей),
повышенной этажности (10 -16 этажей),
высотные (выше 16 этажей).

Этажи в здании
бывают наземными (при отметке пола
помещений не ниже отметки земли),
цокольными (отметка пола ниже отметки
земли, но не более чем на половину высоты
помещения), подвальными (отметка пола
ниже отметки земли более чем на половину
высоты помещения), мансардными (в объеме
чердака).

Основные части
здания. К основным частям здания (рис.1)
относятся: фундаменты 2, каркас, стены
4, 9, перегородки, перекрытия, покрытия
крыши, лестницы, окна, двери. Стены
подразделяются: несущие и ограждающие.

Несущие элементы
(фундаменты, каркас, стены, перекрытия)
воспринимают нагрузки от веса вышележащих
конструкций, находящихся в здании людей,
оборудования, снега, ветра и образуют
в совокупности пространственную систему
— несущий остов здания, который должен
отвечать требованиям прочности и
устойчивости.

Ограждающие
элементы (стены, перегородки, перекрытия,
оконные и дверные заполнения) защищают
помещения от воздействия окружающей
среды, а также отделяют одно помещение
от другого. Ограждающие конструкции
должны быть стойкими против атмосферных
воздействий, с хорошими тепло- и
звукоизоляционными свойствами.

Некоторые элементы
здания — стены, перекрытия — могут
одновременно выполнять функции несущих
и ограждающих конструкций.

На рисунке показан
кирпичный дом, оштукатуренный с внутренней
и наружной сторон. Основание 1 — это толща
грунта, расположенная под фундаментом
и воспринимающая нагрузку от здания.
Основания бывают естественные и
искусственные.

Фундамент 2 — часть
здания, опирающаяся на основание, т. е.
грунт. Фундамент воспринимает массу
здания в целом и передает эту нагрузку
на основание. Закладывают фундамент на
определенную глубину в грунт (по расчету).
Нижняя часть фундамента, соприкасающаяся
непосредственно с основанием, называется
подошвой, расстояние от поверхности
земли до подошвы — глубиной заложения
фундамента, которая зависит от прочности
грунта, глубины его промерзания и других
данных.

Фундаменты по
конструкции бывают ленточными,
столбчатыми, свайными или сплошными в
виде плиты. Ленточные фундаменты
представляют собой сплошную непрерывную
стенку, на которой возводят стены здания.
Столбчатые фундаменты — это отдельно
стоящие столбы. Свайные фундаменты
состоят из отдельных стоек. Сверху их
перекрывают фундаментными балками или
перемычками, на которые опирают стены.
Ленточные и столбчатые фундаменты
бывают монолитными и сборными. Сплошные
фундаменты представляют собой монолитную
железобетонную плиту, устроенную под
всей площадью здания или выложенную из
бутового камня. Если в подвале 10 жилого
дома будет помещаться котельная или
какое-либо подсобное помещение, стены
подвала с внутренней стороны облицовывают
кирпичом. Чтобы облицовка более прочно
держалась с бутовой кладкой, кирпичную
кладку перевязывают с бутовой кладкой
тычковыми рядами через каждые 4…6
ложковых рядов. В зависимости от
назначения подвала с внутренней стороны
его оштукатуривают цементным раствором,
лучше всего состава 1:3.

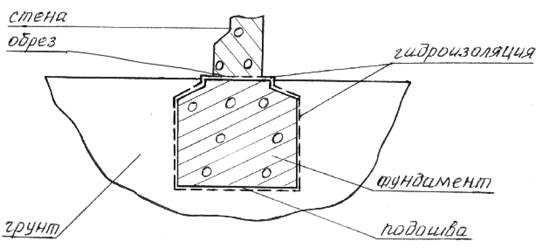

При влажном грунте
фундаменты предохраняют от увлажнения
с наружной стороны путем устройства
гидроизоляции 3, которая может быть
обмазочной (мастиками) или оклеечной
(толью или рубероидом на мастиках).

Иногда гидроизоляцию
выполняют так. С наружной стороны
выполняют оштукатуривание вышеуказанным
раствором на церезитовой эмульсии.
После просыхания штукатурки производят
обмазочную или оклеечную гидроизоляцию.
Толщина штукатурки должна быть не менее
2см.

Если уровень
грунтовых вод находится ниже пола
подвала, гидроизоляцию в фундаменте
укладывают на двух уровнях: первый
нижний слой — в кладке фундамента под
наружными и внутренними стенами и
столбами на уровне подготовки под полы
подвала, второй — в цоколе на 15…20см выше
поверхности отмостки или тротуара. Если
уровень грунтовых вод находится выше
пола подвала, изоляцию выполняют в виде
сплошной оболочки, покрывающей подготовку
под полы подвала и его наружные стены
на 50см выше уровня грунтовых вод. Выше
этой отметки устраивают гидроизоляцию
верхней части стены для защиты от
капиллярной влаги. Оклеечную вертикальную
изоляцию предохраняют от повреждения
защитными стенками из кирпича или
глиняным замком.

Для отвода от
фундамента здания стекающей с крыши
воды вокруг здания делают отмостку 41 с
уклоном в сторону улицы. Ширина ее должна
быть не менее одного метра. Отмостки
устраивают из бетона, щебня или гравия
с последующим покрытием асфальтом.

Цоколь 37 — это
нижняя часть наружной стены, защищающая
ее, от увлажнения и случайных механических
повреждений. Таким образом, от фундамента
к стене устраивается переход в виде
наклонной плоскости. Цоколь заканчивается
или ровной линией (лентой), или профильной
тягой-кордоном 42. Цоколь воспринимается
зрительно как основа здания, придающая
ему большую устойчивость.

В процессе
эксплуатации здания цоколь находится
в неблагоприятных условиях. Поэтому
его облицовывают гранитом, искусственными
плитками из разных материалов, бетоном
или оштукатуривают цементным раствором
состава не менее 1:3 (часто добавляют
церезит, придающий раствору большую
водонепроницаемость). Цоколь должен
быть гладким, что дает возможность его
легко очищать от загрязнений.

Стены бывают
наружные 4 и внутренние 9. По характеру
работы стены могут быть несущими,
самонесущими и ненесущими. Несущие
стены кроме собственного веса воспринимают
и передают на фундамент нагрузки от
междуэтажных и чердачных перекрытий,
крыши, лестницы, самонесущие — несут
нагрузку только от собственного веса.
Несущие (навесные) стены не несут
значительной нагрузки. В стенах устраивают
проемы для окон и дверей. Конструкция,
перекрывающая оконный или дверной
проем, называется перемычкой 20. Участки
стен, расположенные между проемами,
называются простенками. Они подразделяются
на рядовые, расположенные между проемами,
и угловые, расположенные между проемами
и углами здания. В стенах с внутренней
стороны, под окнами, часто устраивают
углубления — ниши 14, в которых располагают
приборы отопления. Это делают для того,
чтобы приборы не очень сильно выступали
из-за плоскости стены. Ниши также
устраивают для встроенных шкафов и
других целей. Ниши любого назначения
обязательно оштукатуривают такими же
растворами, которыми оштукатуривают
стены. В нишах для приборов отопления
до оштукатуривания пробивают отверстия
и вставляют кронштейны, на которые после
оштукатуривания вешают приборы отопления.
Если кронштейны устанавливают после
оштукатуривания, то нарушенный слой
штукатурки исправляют и хорошо притирают,
так как на шероховатой штукатурке обычно
оседает много пыли, которая с трудом
очищается.

Для усиления
жесткости стен, а также для придания
устойчивости высоким стенам в определенных
типах зданий устраивают в процессе
кладки узкие вертикальные выступы
прямоугольного сечения — пилястры 33 или
полукруглого сечения — полуколонны.
Полуколонны могут быть с наружной
стороны стены, и внутренней. Выполняются
гладкими, или вытянутыми по всей высоте,
или только с нижней стороны — каннелюрами
(ложками). Каннелюры, в свою очередь,
разделяются между собой: усенками, или
ремешками, что зависит от замысла,
проекта здания. Оштукатуривают их теми
же растворами, что и стены. Внизу под
пилястрами или полуколоннами имеется
чаще всего тяга, называемая базой, а
вверху — тянутое или лепное украшение,
называемое капителью. Форма капители
зависит от ордера колонны (тосканская,
дорическая и др.). Лепные изделия выполняют
лепщики, тяги — штукатуры.

Оконные
проемы 12, устраиваемые в наружных стенах,
могут быть квадратной, прямоугольной,
круглой, эллиптической и другой формы.
Верхняя их часть может быть прямолинейной
или криволинейной (арочной). Проемы
заполняют коробками и остекленными
переплетами, которые бывают одинарными,
двойными или спаренными. Для одинарных
и спаренных переплетов ставят одну
коробку, для двойных — одну широкую или
две узких, устанавливаемых на некотором
расстоянии одна от другой. Расстояние
между коробками называют заглушиной
16. Ширина заглушин бывает разной.

Коробки одинарные
или двойные занимают только часть
толщины стены. Оставшуюся часть стены
занимают откосы 19, которые бывают
наружными и внутренними. Откосы
оштукатуривают теми же растворами, что
и стены. Раствор на откосах и в заглушинах
разравнивают малками нужной формы.
Нижнюю заглушину оштукатуривают
цементным раствором, чтобы в случае
большой конденсации, вода стекала со
стекол на цементную заглушину, удерживалась
на ней, и предупреждала намокание частей
стен, находящихся, ниже оконных проемов.
Причем, эту заглушину, часто устраивают,
как бы, коробочкой, не доводя ее торцовые
стороны до боковых заглушин. Часто
нижние заглушины железнят.

Внизу оконного
проема с внутренней стороны ставят
подоконник 15 из бетона, мрамора, дерева.
Деревянные и бетонные подоконники
окрашивают. По длине подоконник
устанавливают горизонтально, а по ширине
— с уклоном 1…2° внутрь помещения. В
нижней части подоконника устраивают
слезник полукруглой или треугольной
формы, который предохраняет стену от
стекающей с него воды. С наружной стороны
оконного проема делают из цементного
раствора слив 36, напоминающий как бы
подоконник, но устроенный с уклоном
10…25° от стены, т. е. наружу. Сливы железнят,
часто их дополнительно покрывают
оцинкованной кровельной сталью.

С наружной, а иногда
и с внутренней стороны оконные и дверные
проемы оформляют наличниками 35, в виде
простой гладкой ленты разной ширины (в
зависимости от размеров оконного
проема). Вместо простого наличника или
рисунчатого их вытягивают шаблонами.
Такой наличник состоит из набора
архитектурных обломов — профилированных
элементов прямолинейного или криволинейного
очертания (полочки, валики, гуськи,
каблучки), из которых в соответствующих
сочетаниях создаются всевозможные
архитектурные тяги, применяемые в
архитектурных ордерах. Часто к тянутым
наличникам добавляют лепку, которую
ставят в различных местах наличника.

Дверные проемы
служат для входа и выхода из здания и
перехода из одного помещения в другое
или выхода на балкон 31. Проемы устраивают
в стенах и перегородках. Они бывают
разной ширины, высоты, верхняя сторона
может быть ровной или арочного типа.
Заполняют проемы коробкой с дверью.
Двери по ширине бывают одинарные,
полуторные (с сухарем) и двойные —
двупольные, а также глухие или остекленные.
Дверные проемы оштукатуривают так же,
как и оконные.

У дверных проемов
для входа в здание или выхода из него
устраивают площадку со ступенями или
крыльцо 40. Над входом делают козырек
39.

Перекрытия разделяют
внутреннее пространство здания на
этажи. Перекрытия, расположенные между
двумя этажами, называются междуэтажными
17, между первым этажом и подвалом —
подвальными, под крышей — чердачными
21. Бывают также нижние перекрытия,
отделяющие нижний этаж от грунта.

Различают перекрытия
балочные, собираемые из мелкоразмерных
элементов по балкам, и панельные — из
крупноразмерных элементов. Балочное
перекрытие состоит из несущей части и
ограждения. Несущая часть — это деревянные,
металлические или железобетонные балки,
на которых укладывают плиты ограждения.
В панельных перекрытиях функции несущей
части и ограждения (заполнения) совмещены.
Перекрытия выполняют из плит монолитного
или сборного железабетона.

В междуэтажных
перекрытиях верхняя часть ограждения
является полом 18, а нижняя — потолком.
Иногда между ограждениями укладывают
звуко- и теплоизоляционный слой. Полы
могут быть выполнены из дерева, плиток,
цемента, бетона, асфальта, линолеума и
паркета.

В балочных
перекрытиях ограждающие плиты укладывают
на одном уровне с нижними частями балок
или же так, что части балок, выступают
как ребра, между которыми образуются
колодцы разной формы — кессоны.

В зависимости от
конструкции здания и его назначения
перекрытия могут опираться на наружные
или внутренние несущие стены (бескаркасная
конструктивная схема здания), на стены
и колонны (неполная каркасная схема
здания) и только на одни колонны (каркасные
многоэтажные здания).

Перегородки 13
служат для разделения внутреннего
пространства в пределах одного этажа
на отдельные помещения; опираются они
на перекрытия. Изготовляют перегородки
из разных материалов, обладающих хорошей
звукоизоляцией, огнестойкостью и
влагостойкостью, малой массой. В жилых
зданиях применяют гипсобетонные
перегородки с деревянным каркасом,
неармированные гипсошлакобетонные,
гипсобетонные панели. Их прикрепляют
к стенам и перекрытиям анкерами, скобами,
хомутами. В перегородках устраивают
дверные проемы, которые затем заполняют
коробками с дверными полотнами.

В помещениях
оштукатуривают потолки, стены, откосы.
В местах примыкания стен и перегородок
к потолку устраивают ровные гладкие
лузги, галтели (выкружки), выполняемые
от руки полутерком или карнизы,
вытягиваемые шаблонами разных размеров
и профилей.

На потолках
вытягивают круглые или эллиптические
розетки (круги) по проекту, в котором
указывают место нахождения розеток, их
размер и архитектурные обломы, входящие
в профиль карниза. Вытягивание выполняют
тем же раствором, которым производят
оштукатуривание. Приямки устраивают
против окон, которые находятся ниже
уровня отмостки или тротуара. Их
назначение — повысить освещаемость
естественным светом подвальных помещений.
Приямки бывают разными пс глубине,
ширине, длине. Однако глубина должна
быть на 10см ниже, чем оконные коробки.
Их железнят и делают лотком, в котором
должна собираться атмосферная вода.

Приямки выполняют
из кирпича, бетона и обязательно
оштукатуривают цементным раствором и
белят известью, а иногда окрашивают
белой масляной краской.

Балкон 31 — открытая
огражденная площадка, выступающая за
плоскость наружной стены. Ограждение
может быть в виде сплошной бетонной
стенки, стенки с прозорами, металлической
решетки или балюстрады, которая состоит
из балясин, выполненных из цементного
раствора.

Лоджия — терраса,
встроенная в габариты здания и не
выступающая из него, огражденная с трех
сторон стенами, одна сторона открытая,
но имеет ограждения такой же конструкции
и из тех же материалов, как в балконах.

Эркер — закрытый
со всех сторон балкон; имеет крышу,
отапливается и является частью жилой
площади. Оштукатуривают его так же, как
и все остальные помещения.

Лестницы служат
для сообщения между этажами и с улицей.
Их делают из дерева, железобетона,
металла. На лестницах обязательно
устраивают ограждения или перила 7. В
зависимости от назначения они
подразделяются на основные (главные),
служебные, пожарные, аварийные и
вспомогательные. Лестницы состоят из
этажных площадок 8, располагаемых на
уровне пола этажа, и междуэтажных,
располагаемых между этажами. Площадки
соединяют между собой маршами 6 со
ступенями. Низ площадок и маршей может
быть гладким или с выступающими балками.
В первом случае лестницу монтируют из
целых железобетонных маршей и площадочных
плит, во втором — из площадочных плит и
сборных ступеней, которые укладывают
на косоуры 5 — наклонные железобетонные
или стальные балки, опирающиеся на
площадочные балки. Низ железобетонных
маршей бывает гладким и не оштукатуривается,
за исключением стыков и отдельных мест,
оставленных после монтажа (царапины,
отколотые места). Если ступени укладывают
отдельно на косоуры, то заделывают
раствором стыки или полностью
оштукатуривают марши. Иногда балки не
оштукатуривают, а вытягивают, для чего
навешивают правила, изготовляют шаблон,
вытягивают тягу и разделывают углы.
Используют известково-гипсовые, сложные
или цементные растворы.

Крыша защищает
здание от дождя, снега, ветра. Состоит
крыша из несущей части — стропил, обрешетки
и кровельного покрытия.

По конструкции
крыши бывают чердачные и без чердачные
(совмещенные). Несущие конструкции
чердачных крыш делают в виде деревянных
и железобетонных стропил, крупноразмерных
плит, либо деревянных, стальных или
железобетонных ферм. Фермы устанавливают
в большепролетных зданиях, не имеющих
внутренних несущих стен или колонн.
Стропила крепят на мауерлате 22, на
стропила кладут обрешетку, крепят ее и
по ней настилают кровлю. Обрешетка может
быть дощатой или брусчатой. Кровлю
устраивают, из кровельной стали, черепицы,
асбестоцементных плоских и волнистых
листов, рулонных материалов. Чем круче
кровля, тем быстрее с нее скатываются
атмосферные осадки и тем длительнее
срок службы, но расход материалов при
этом больше.

Совмещенная крыша
состоит из железобетонных несущих
элементов — плит и панелей, покрытых
рулонными материалами. В этих крышах
несущие и ограждающие функции совмещены.
При работе на крыше, например при
оштукатуривании трубы, надо принимать
меры к тому, чтобы не повредить кровлю
и не загрязнить ее раствором. Трубы
оштукатуривают смешанным или цементным
растворами. Другие растворы менее
долговечны.

На крыше имеются
скаты 24, конек 25, вальмы 26 и ребра 27. На
крышу выходят дымовые и вентиляционные
трубы 28 и слуховые окна 30. Внизу дымовой
трубы устраивают утолщенную часть —
распушку, или выдру , 29, которая предохраняет
чердачное пространство от атмосферных
осадков, стекаемых с трубы. Слуховые
окна служат для освещения чердачного
пространства и выхода через них на крышу
со стороны чердака.

studfiles.net

Основные части зданий и сооружений.




⇐ ПредыдущаяСтр 10 из 12Следующая ⇒

Фундаменты, колонны, перегородки

В конструкции зданий и сооружений выделяют следующие основные части:



— фундаменты;

— стены;

— колонны;

— перегородки;

— крыши;

— полы;

— конструктивные элементы (лестницы, окна, двери, водостоки и др.).



Фундаменты – подземная или подводная часть сооружения, передающая нагрузку от него на основание (скальное или земляное). Фундаменты делятся на массивные, ленточные и столбовые или свайные. Нижнюю часть фундамента называют подошвой. С целью уменьшения давления на основание, площадь подошвы Fпод может быть больше площади верхней части фундамента и определяется по формуле:



Fпод = P/[r],



где Р – сила, действующая на фундамент, н;

[r] – несущая способность грунта, н/м.

Верхняя часть фундамента (рис.1), называемая обрезом, также имеет несколько большие размеры, чем опирающиеся на него конструкции. Боковые поверхности фундамента, как правило, подлежат гидроизоляции (толь, рубероид и другие пленочные материалы, наклеиваемые на мастике). Верхняя плоскость обреза фундамента также покрывается слоем гидроизоляции для предотвращения капиллярного поднятия влаги по стенкам и перегородкам. Глубина заложения фундамента должна быть ниже глубины замерзания для данной местности.




Рис. 1. Схема постройки фундамента.



Фундамент после его сооружения принимается комиссией с составлением акта скрытых работ. При эксплуатации не допускается его сверхпроектная перегрузка, оголение, подкопы, особенно ниже уровня подошвы.

Стены – основная, обычно несущая конструкция, поддерживающая перекрытия и крышу и защищающая внутренние помещения от атмосферных и климатических воздействий и предотвращающая взаимное проникновение воздуха и других газов из здания и в здание. В зданиях каркасной конструкции стены выполняются в виде стеновых панелей, навешивающихся на колонны и на фундамент. В несущих стенах устраивают кронштейны для крепления балок, ферм, перекрытий и ПТМ. Стены здания возводят из кирпича, бетона и железобетона (в том числе с утеплением), естественных и искусственных камней и др. Стеновые панели изготавливают из железобетона с применением арматуры (пустотелые, ребристые, с утеплителями и др.). Толщина стен определяется климатическими условиями и диктуется требованиями СНиП. В стенах предусматривается установка закладных для крепления конструкций здания, трубопроводов, воздуховодов и др. Изнутри и снаружи стены отделывают, в зависимости от требований производства и особенностей климата, штукатуркой, керамическими глазурованными плитками, естественным камнем, пластиками, стальными листами, применяют мастики и красочные покрытия. Пояснения и примеры.


Колонны являются несущим элементом в зданиях каркасной конструкции, а также служат для поддержки перекрытий и подвески ПТМ. Колонны устанавливаются на фундаменты и выполняются из кирпича, железобетона, металлоконструкций и дерева. Наиболее распространены железобетонные и стальные колонны. В необходимых местах колонны снабжены кронштейнами. В железобетонных колоннах предусматриваются закладные (металлические детали, связанные с арматурой и залитые бетонной смесью). К колоннам в ряде случаев (сваркой, хомутами и др.) крепятся стеновые панели и перегородки.

Перегородка – часть здания, предназначенная для отделения одного помещения от другого. Различают капитальные перегородки и легкие. Капитальные по назначению и конструкции не отличаются от стен. Легкие перегородки имеют, как правило, меньшую, чем у стен толщину и не несут значительных нагрузок (кроме легких труб и воздуховодов). Перегородки выполняют из кирпича (армированные и неармированные), железобетонные, гипсобетонные, каркасные (из гипсовых плит, гофрированной стали по каркасу), панельные (из железобетонных панелей) и деревянные. В перегородках предусматриваются необходимые проемы и проходки при строительстве и требуемая отделка.



Лекция 22



Перекрытия, полы, крыши.



Перекрытие – часть здания, разделяющая его на этажи. По расположению в здании их различают на междуэтажные, чердачные и наподвальные. По конструкции их разделяют на балочные, сводчатые и плоские (безбалочные). В состав перекрытия могут входить несущие балки и накат, тепло-, звуко-, гидро- и газоизоляционные слои. Часто эти элементы объединяются в одно целое, например, крупные железобетонные пустотные или ребристые панели, совмещающие функции балок, наката, звуко-, газо- и гидроизоляции, а иногда – пола и потолка. Перекрытие характеризуется допустимой нагрузкой (распределенной и точечной). Эти сведения приводят в рабочей документации. Для размещения тяжелого оборудования применяют рамы, распределяющие нагрузку на большую площадь перекрытия.

Крыша – часть здания, предназначенная для его зашиты от атмосферных влияний. Крыши состоят из несущей части (стропильные фермы, стропильные лаги), основания (настилы, обрешетка, термо- и пароизоляционные слои), кровли, ограждения и водоотводов. Крыши бывают плоские, коньковые и мансардные различных типов, купольные, сводчатые и др. Наиболее распространены коньковые крыши различных типов (с фонарями, башнями и др.) и плоские.

Фермы бывают железобетонные, стальные и деревянные. Наиболее надежными и распространенными являются железобетонные фермы из-за их пожаростойкости и долговечности. Настилы выполняют из плит, волнистого железа, шифера. В двух последних случаях они выполняют функцию кровли.

Крыши выполняют чердачные и бесчердачные. Чердачные крыши представляют собой конструктивное соединение потолка и коньковой крыши, между которыми образуется чердачное пространство, создающее необходимую теплоизоляцию для верхнего этажа. Плоские крыши состоят из несущих плит (пустотных или ребристых), теплоизоляционного слоя (из шлака, пенопласта, керамзита и др.) и кровли. В наших условиях наиболее надежны крыши чердачного конькового типа. Для кровли применяют листовые покрытия из плоских и гофрированных листовых материалов (стальной, алюминиевый лист, асбошифер, резиновые листы и др.). Используют также рулонные материалы (толь, рубероид, полимерно-битумные и полимерные материалы и др.). Применяют также плоские глинисто-битумные наливные кровли (пояснить).

Пол – часть здания, непосредственно воспринимающая нагрузку от оборудования, персонала и др. и передающая ее на грунт или перекрытие. Пол состоит из основания и покрытия. Основания выполняют в виде балок, лаг, обрешетки, прослойки (из битума, мастики – для паркета, из цемента – для плиток) и подстилающего слоя из песка, гравия со стяжкой и т.д. Покрытия применяют следующих типов: бетонные, мозаичные, из бетонных и керамических плиток, булыжные, клинкерные (из кирпича), металлические и пластиковые, наливные (эпоксидные), асфальтобетонные, дощатые и паркетные.

Конструктивные элементы включают в себя лестницы, эстакады, окна, двери, водостоки и др. Лестницы междуэтажные, эстакады, переходы выполняют из железобетона или стали. Железобетонные элементы более огнестойки и долговечны. Оконные переплеты, двери выполняют из дерева, металла и пластика. Наиболее удобны пластиковые переплеты, но их долговременная устойчивость к перепадам температуры пока еще для наших условий не проверена.



Принципы планировки зданий



Здания в плане, как правило, выполняют прямоугольными. Площадь здания делят на отдельные части взаимно-перпендикулярными линиями, располагаемыми с определенным шагом. Линии, располагающиеся в продольном направлении, называются осями и обозначаются буквами русского алфавита.



1 2 3 19 20





Линии, проходящие в поперечном направлении, называются рядами и обозначаются арабскими цифрами. Вертикальные координаты в здании называют отметками. Уровень пола первого этажа называют нулевой отметкой. Подвальные этажи обозначают отрицательными цифрами, показывающими расстояние от 0 в метрах (-4,0; -6,0 и т.д.). Верхние этажи обозначают положительными цифрами аналогично (+6,0; +12,0 и т.д.). Оси, ряды и отметки служат координатами при размещении оборудования, помещений в здании (примеры).

Лекция 23

Инженерные сооружения

К инженерным сооружениям относят все строительные объекты, кроме зданий, например, мосты, эстакады, трубы дымовые и др. Основные виды сооружений приведены в таблице.





Опоры, постаменты и этажерки представляют собой сборные каркасные конструкции из стальных и железобетонных балок и стоек, устанавливаемых на фундамент. Этажерки и опоры выполняют одно и многоярусными, постаменты – одноярусными. Опоры предназначены для монтажа эстакад и галерей, а также трубопроводов. Трубы для компенсации температурных удлинений снабжены компенсаторами. На опорах они должны крепиться с возможностью осевой подвижки. Для этого их кладут на прокладки, роликовые или секторные опоры.

Эстакады применяют для открытой прокладки трубопроводов, кабелей и транспортеров. Они представляют собой сплошные пролетные или каркасные строения, установленные на опоры. Галереи представляют собой закрытые наземные или надземные сооружения для размещения коммуникаций (кабелей, труб, конвейеров) и для прохода людей. Каналы и тоннели, – подземные сооружения для тех же целей. Каналы бывают непроходные, полупроходные (h=1,2-1,8 м) и проходные (h>1,8 м). Кроме того, тоннели предназначены для прохода людей, а иногда и для проезда.

Бункера и силосы – емкости для сыпучих материалов. Бункера (H£D) имеют преимущественно цилиндроконическую, пирамидально-призматическую форму и изготавливаются из сталей, различных сплавов и из железобетона. Силосы (H>>D) предназначены для длительного хранения сыпучих материалов. Они имеют квадратное или круглое сечение. Последнее предпочтительнее, т.к. в этом случае стенки силоса работают в основном на центральное растяжение. Силосы обычно блокируются в сплошные корпуса, но могут быть и отдельностоящими. Силосы могут иметь днища следующих типов: плоское с набетонкой, со стальной или железобетонной воронкой, со стальной полуворонкой и набетонкой (рис.1).

Резервуары предназначены для хранения жидкостей (воды, ГСМ и др.). Резервуары бывают круглыми, прямоугольными и каплевидными в виде закрытых емкостей. Резервуары большого объема (до 150000 м3) представляют собой цилиндрические вертикальные емкости со стационарной или плавающей крышей. Их выполняют наземными, полуподземными и подземными. Существуют изотермические (с теплоизоляцией) резервуары для хранения сжиженных газов. Для хранения газа применяют газгольдеры постоянного давления. Существуют мокрые (с гидрозатвором) газгольдеры и сухие (поршневые). Для хранения газов под давлением применяют ресиверы.

Градирни, распылительные бассейны и охлаждающие пруды предназначены для охлаждения воды, находящейся в обороте. Градирни изготавливают из стали, алюминия или монолитного железобетона. Они представляют собой решетчатую многоярусную конструкцию. В верхнем поясе располагается распределительный коллектор, а внизу, на уровне земли – сборный бассейн. Вода стекает сверху вниз, охлаждаясь при этом. Вытяжная башня градирни с площадью орошения 1600 м2, например, имеет радиус вписанной в основание окружности 23 м и высоту 54 м.

Водонапорные башни представляют собой бак, установленный на стволе, высотой, обеспечивающей требуемый напор. В качестве конструкционных материалов применяют как железобетон, так и металл.

Дымовые трубы предназначены для отвода дымовых газов ТЭЦ. Трубы применяют также и для отвода вредных выбросов. Одна труба рассчитывается на несколько агрегатов. В последнее время ставят многоствольные трубы (по одной трубе на агрегат) с целью выполнения ремонта трубы без остановки всех агрегатов.

Для погрузочно-разгрузочных работ применяют открытые крановые и бункерные эстакады. Они представляют собой ряды колонн, на которых устанавливаются пролетные сооружения (фермы). На фермах монтируются подкрановые пути (для мостового крана), либо бункеры. Под эстакадой обычно сооружаются железнодорожные пути, либо автодороги.

Железобетонные эстакады представляют собой сооружение, поднимающее путь над землей (насыпь, ферма). Высота поднятия пути проектируется для выгрузки груза навалом, или на кузов автомашин. Иногда устраивают эстакады для выравнивания уровня пола вагона с уровнем платформы для разгрузки. Такие сооружения называют рампами. Они служат для разгрузки грузов с помощью погрузчиков и для въезда автотранспорта на платформы.




Инженерные сооружения располагаются на площадке объекта строительства в соответствии с генпланом. Выполнение работ по строительству сооружений осуществляется в соответствии с планом организации работ (ПОР). Обычно, в первую очередь выполняют работы нулевого цикла (дороги, ПТМ, фундаменты и др.).





Рис.1. Типы днищ бункеров



1 – корпус;

2 – днище;

3 – набетонка;

4 – железобетонная воронка;

5 – стальная полуворонка

Лекция 24



Рекомендуемые страницы:

lektsia.com

Основные части зданий и их назначение — Краткие сведения о строительстве зданий

Здания состоят из следующих основных частей: фундаментов, наружных и внутренних стен, отдельных опор, перегородок, перекрытий междуэтажных и чердачных, крыш или покрытий, лестниц, окон и дверей.

На рис. схематически показаны отдельные части трехэтажного здания с подвалом.

Все здания опираются на естественное или искусственное  основание. Естественным основанием служат природные грунты, допускающие по своей прочности возведение здания на них без проведения каких-либо особых мероприятий.


Разрез здания


При недостаточной прочности грунта создают искусственное основание, уплотняя слабый грунт забивкой деревянных, бетонных или других свай или передавая нагрузку от здания на нижележащие, более прочные грунты через сваи и опускные колодцы. Существуют также способы увеличения несущей способности грунтов цементацией или силикатизацией их, т. е. путем нагнетания в грунт цементного раствора или особых химических веществ.


«Плиточные и мозаичные работы»,
Б.П.Кривцов, И.Г.Шапиро

Основные санитарно-технические и электрические стояки монтируют одновременно с кладкой стен. Внутренние перегородки из мелких плит собирают после укладки перекрытий, а крупнопанельные — до устройства перекрытий. Отделку стен и потолков обычной штукатуркой или обшивочными листами производят после устройства кровли, а в многоэтажных зданиях — при наличии трех готовых перекрытий над оштукатуриваемым этажом. Плиточные, мозаичные, цементные, ксилолитовые,…

Для повышения качества и снижения стоимости строительных работ с 1 января 1955 г. введены для применения всеми строительными министерствами и ведомствами Советского Союза строительные нормы и правила (СНиП). Часть III СНиП охватывает правила производства и приемки всех видов строительных работ. Наряду с правилами и указаниями содержатся и допуски, обязательные при производстве и приемке строительных и…

Фундамент — это нижняя подземная часть здания. Он передает нагрузки всего здания на основание. Фундамент должен иметь достаточную прочность и устойчивость, т. е. должен быть устроен из прочных материалов, хорошо сопротивляющихся атмосферным влияниям и воздействию грунтовых вод. Обычно фундаменты делают из бутового камня, бетона или железобетона в виде сплошных лент под стены (ленточные фундаменты) или…

Перекрытия разделяют здания на этажи и отделяют верхний этаж от чердака, а первый этаж — от подвала или подполья. Перекрытия, отделяющие верхний этаж от чердака, называются чердачными; перекрытия, отделяющие подвал от первого этажа, называются подвальными, или нижними, а разделяющие смежные этажи — междуэтажными. Перекрытия относятся к ограждающим несущим конструкциям зданий. Они должны обладать достаточной прочностью,…

В зависимости от условий эксплуатации пола покрытие устраивают однослойное или многослойное, например асфальтовые полы укладывают в один, два или даже в три слоя. Во всех случаях полы должны быть наиболее удобными и экономичными. Кроме того, многослойное покрытие пола иногда состоит не из однородного материала, а из нескольких видов материалов. Так, в химических цехах, чтобы предотвратить…

www.ktovdome.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
