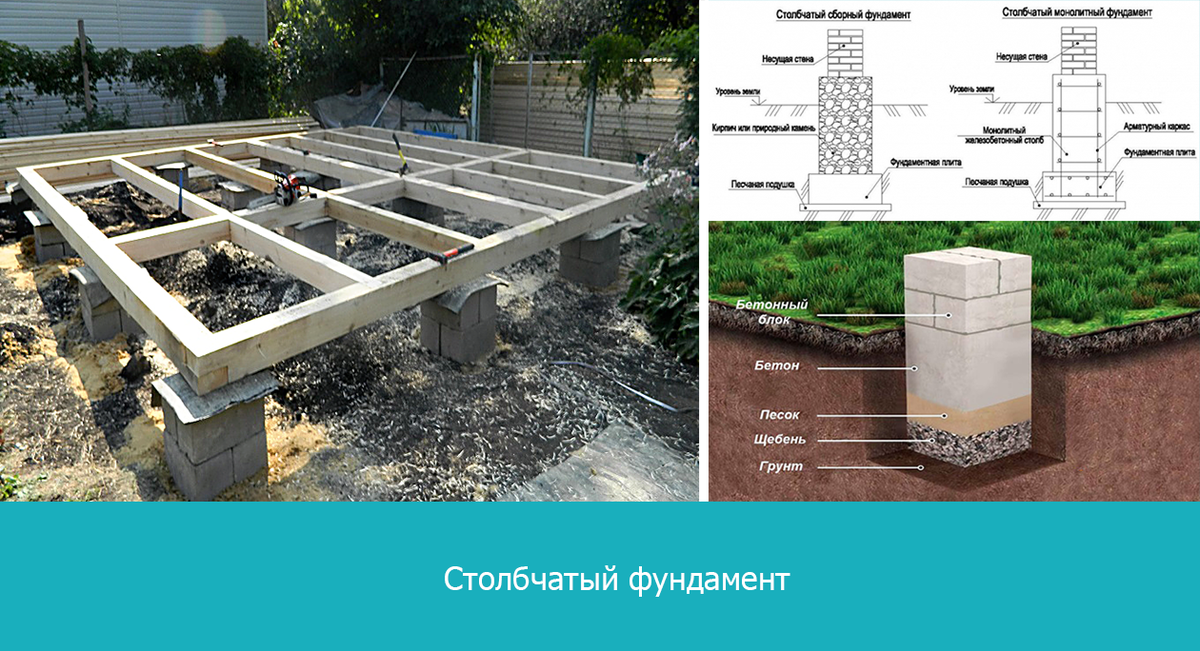

Cтолбчатый фундамент из блоков: как сделать своими руками
Что такое столбчатый фундамент из блоков – легкое в возведении и по весу, доступное решение. Особенно часто его рекомендуют для возведения небольших одноэтажных строений на участках.
Содержание
Какие блоки можно использовать
Фундамент столбчатый стараются сделать из легких блоков. Если же приняться за возведение фундамента из массивных и тяжелых блоков, то о том, чтобы сделать это вручную, и речи быть не может. Понадобится подгон специальной техники, осуществляющей перемещение тяжелых блоков, что повысит затраты на строительство.
Да и не каждый участок попросту может предоставить условия для разворота подобной техники. Так что чаще всего, когда говорят о столбчатом фундаменте, имеют в виду столбчатый фундамент из блоков 20х20х40. Вес таких блоков обычно не превышает 30 кг. Размеры блоков описывает ГОСТ 13579–78.
Итак, наиболее распространенные в строительстве фундаментов типы блоков:
- пенобетон
- газосиликат
- шлакоблок
- керамзитобетон
- арболит
- пористые керамические
Важно! О блоках ФБС речи в данном случае не идет – это массивные образцы, предназначенные для возведения ленточного фундамента при помощи специальной техники.
При этом у каждого типа блоков есть свои минусы и свои достоинства. Так, для сарая из блоков можно выбрать пеноблок как легкий и современный материал, который не предусматривает значительной нагрузки. Из газоблоков и из шлакоблоков также можно сложить строение, которое не станет излишне нагружать фундамент.
Их главный минус – плавающие, неточные размеры у различных производителей. Керамические могут быть излишне дорогим решением для возведения хозпостроек, а арболитовые сильно впитывают воду. Из пескоблока, или пескоцементных блоков, обычно выкладывают стены строений.
Для газобетонных блоков впитывание воды является слабым местом, что заставляет усиливать гидроизоляцию.
Устройство столбчатого фундамента из блоков
Если кратко, столбчатый фундамент бывает заглубленным, мелкозаглубленным и незаглубленным. Сложить незаглубленный столбчатый фундамент своими руками из блоков – в меру простая задача, за реализацию которой можно браться, имея небольшой опыт в строительстве и желание четко следовать требованиям.
Но прежде чем задаваться вопросом, как сделать фундамент для сарая или для каркасного дома, стоит выяснить тип грунта на участке, обратившись к соответствующим специалистам. Если не следовать этим рекомендациям, то уже к 2 годам возможно получить растрескивание фундамента или стен со всеми вытекающими последствиями.
Проще всего возводить столбчатый фундамент на скальных грунтах и конгломератах. Они практически не смещаются, не пучинятся при морозе и не создают гидроизоляционных проблем. Глинистые почвы и суглинки лучше оставить для ленточных образцов фундаментов.
Песчаник и осадочные породы также годятся для сооружения столбчатых фундаментов после соответствующих исследований.
Важно! Еще два параметра, которые влияют на заглубленность фундамента – это глубина промерзания почвы и уровень залегания грунтовых вод. Чем ближе грунтовые воды к поверхности, тем глубже доведется прокладывать фундамент, к тому же заботясь о гидроизоляции.
При значительной глубине промерзания почвы также углубляют и фундамент.
Если в почве обнаруживаются так называемые водные «линзы» — места, где скапливаются грунтовые воды, то о сооружении именно столбчатого типа фундамента можно забыть. Вместо этого придется обратиться к свайным образцам.
Опорно столбчатый фундамент с применением бетонных блоков еще до сооружения стен выглядит как равномерно расставленные блоки по площади будущего строения. Железобетонные блоки, или ФБС, обычно используются для сооружения ленточного сборного фундамента, тогда как для столбчатого фундамента выбирают более легкие блоки перечисленных выше типов.
Для каркасных сооружений на ситуационных почвах вполне подходит устройство столбчатых фундаментов в виду отсутствия подвала. Пошаговая инструкция позволит все сделать в точности.
Изыскания и расчет
Для расчета столбчатого фундамента из блоков используются соответствующие калькуляторы и схемы. В них учитывается глубина промерзания почвы и ее способность выдерживать нагрузку, а также вес сооружения и материал стен.
Для расчетов нагрузочной способности фундамента необходимо также выбрать материал блоков и площадь, а также этажность планируемого здания. Как уже отмечалось выше, не стоит экономить на гидро- и геоизысканиях, иначе это может привести к разрушению всей постройки. Как только все расчеты произведены, приступают к разметке и сооружению фундамента.
Разметка и земляные работы
Разметку производят при помощи колышков, уровня и веревок, отмечая как периметр будущего фундамента, так и расположение блоков. Вот как выглядит незаглубленный фундамент по схеме: песчаная подушка толщиной не менее 15 см для каждого из блоков, затем собственно блоки с вертикальной гидроизоляцией, а на вершине всей конструкции находится деревянный ростверк.
Для фундамента мелкозаглубленного типа уже понадобится рытье поглубже. Ведь доведется использовать песчаную подушку толщиной около 50 см. Ширина песчаной подушки также должна превосходить по ширине блочную конструкцию, обычно это около 90 см.
Также при укладке блоков обеспечивается оклеечная и цементная гидроизоляция, сооружается бетонная отмостка.
Из всех типов фундаментов заглубленный потребует больше всего земельных работ, так как углублен наиболее всего. Также потребуется сооружение песчаной подушки около 15 см глубиной, значительно превосходящую ширину блоков по ширине. Далее в траншею устанавливают блоки, которые засыпаются грунтом, осуществляется гидроизоляция.
Сделанные земляные работы для столбчатого фундаменте несравнимы с земляными работами для ленточного фундамента. Их вполне по силам произвести своими силами при помощи штыковой лопаты. Предварительно участок очищают от мусора, камней, ветвей и дерна.
Подушка
Подушка из песка обеспечивает строению устойчивость, поэтому всегда должна превосходить ширину блочной кладки по этому же параметру. Что для незаглубленного, что для заглубленного фундамента – она примерно одинакова по высоте, и только мелкозаглубленный фундамент потребует слоя песка большей высоты.
После засыпания песка его трамбуют при помощи специального инструмента, а также поливают водой из шланга, чтобы подушка давала усадку. До насыпи из песка допустимо создание щебневой подушки, которую необходимо утрамбовывать при помощи инструмента.
Подошва
Установка мелкоразмерных блоков осуществляется по схеме. Между ними не должно быть расстояние более полутора метров. Обычно для каждого из блоков по разметке вырывают собственную яму, но иногда по периметру будущего строения устраивают общую траншею.
Блоки устанавливаются на песчаную подушку, допустимо использование щебенчатой подушки до песчаной подушки. Чем выше глубина промерзания почвы, тем более заглубленным должен быть фундамент.
Столбы
Столбы создаются из двух или четырех блоков. В любом случае, при укладке следующего слоя блоков необходимо развернуть их ориентацию на 90 градусов, чтобы не совпал шов между ними. Монтаж производится на раствор из цемента М400, песка, щебня в соотношении 1: 2: 5.
Раствору необходимо дать время для застывания.
Важно! В том случае, когда идет речь о строительстве небольших домов и построек, есть смысл в том, чтобы устанавливать блоки не на готовую бетонную смесь, а на вымешанную самостоятельно. Все дело в том, что расход такой смеси будет небольшим.
Мелкозаглубленный фундамент может потребовать небольшое количество блоков, для заглубленного образца понадобится уже большее количество слоев из блоков, все зависит от их размеров. В среднем это может быть 5 слоев из блоков небольшого размера, полтора слоя обычно находятся над уровнем грунта.
Ростверк
Ростверк – это особые ребра жесткости для постройки. Его сооружают после укладки фундамента. Ростверк должен в любом случае соединять два соседних столба из блоков, если они находятся под углом 180 или 90 градусов в отношении друг друга.
Таким образом, получают клетчатую структуру из досок. Сооружение ростверка поможет распределить вес всего строения равномерно по фундаменту.
Если этого не сделать, порча конструкции практически неизбежна. При этом ростверк не допускает сооружения подвального этажа и в целом многоэтажного строительства, требует дополнительных утепляющих материалов.
Гидроизоляция
Некоторые виды блоков, например, газоблоки, не могут похвастаться высокой устойчивостью к влажности. Но даже в случае работы с прочими типами блоков не стоит пренебрегать правилами гидроизоляции. Гидроизоляция для столбчатого фундамента может быть разных типов и располагаться в разных местах конструкции. Чаще всего используют смешанный, или комбинированный тип, защищающий от влаги конструкцию целиком.
Необходимо защитить от влаги внешнюю сторону фундамента, а также особое внимание уделить блокам, которые располагаются ниже уровня грунта. Но и блоки, которые находятся выше уровня грунта, также нуждаются в гидроизоляции, обычно ее проводят вплоть до высоты в 30-50 см.
Особую опасность представляют циклы оттаивания и замерзания для бетона, а значит и фундаментных блоков, постепенно понижая его прочность и приводя к образованию трещин.
Таким образом, о гидроизоляции необходимо заботиться не только в случае близкого залегания грунтовых вод и высокой влажности при повышенном количестве осадков, но и в местностях с оттепелями в холодный период года.
Интересно! Еще один необходимый тип гидроизоляции называется отсечным. Его сооружают между стеной и фундаментом, чтобы исключить попадание влаги от фундамента к стенам капиллярным путем. Для этого верхнюю часть столбов из блоков обмазывают битумом, а также накрывают кусками рубероида.
Сооружение незаглубленного столбчатого фундамента – одно из наиболее экономичных и простых решений. Другие типы столбчатого фундамента также применяются.
Блочный фундамент – это одно из лучших решений для небольших строений на устойчивых почвах.
Как сделать столбчатый фундамент из блоков
Папа мастер! > Строительство > Как сделать столбчатый фундамент из блоков
Конструкционно и схематически каждый фундамент всегда зависит не только от состояния грунта, где будут начаты строительные работы, но и от того, какое здание на нём будет установлено. Для нетяжёлых и хозяйственных построек самыми оптимальными и выгодными считаются столбчатые фундаменты. Они могут быть построены из самых разных материалов и по совершенно непохожим технологиям, но общим в них является то, что такой фундамент представляет собой устанавливаемые в земле столбы, заглублённые до приемлемого уровня. Эти столбы могут быть сложены из специальных блоков, которые отлиты из бетона и армированного металлическими прутами, или изготовлены из стальных труб и предназначены для изготовления основ зданий.
Основание для нетяжёлых построек
При возведении домов, гаражей, бань или хозяйственных построек, которые строятся с использованием деревянных каркасов, можно выбрать столбчатый фундамент из блоков, как наиболее подходящую для этого конструкцию.
Такой вид основания не предусматривает самостоятельной укладки бетона, что в некоторых случаях может сыграть решающую роль. Вам не придётся устанавливать опалубку, завозить на стройплощадку большое количество щебня, и других компонентов. В качестве основного материала используются готовые бетонные блоки, размер которых равен 20х20х40см. Такие блоки идеально подходят для лёгких построек, и дополнительно позволяют сэкономить время на строительство. Это особенно актуально в тех случаях, когда нет возможности подвести к строительной площадке электричество для подключения бетономешалки.
- дом на столбчатом фундаменте из блоков
- опорно-столбчатый фундамент из бетонных блоков
Строим из блоков столбчатый фундамент
Всегда строительство начинается с подготовки площадки. Её нужно разравнять, убрать весь мусор, и разметить согласно плану.
- в углах дома устанавливаются колья;
- измерением диагоналей проверяется точность установки углов;
- устанавливаются колья в местах прохождения и пересечения стен;
- колья соединяются по линии прохождения стен специальной бечёвкой.
- как сделать столбчатый фундамент из блоков

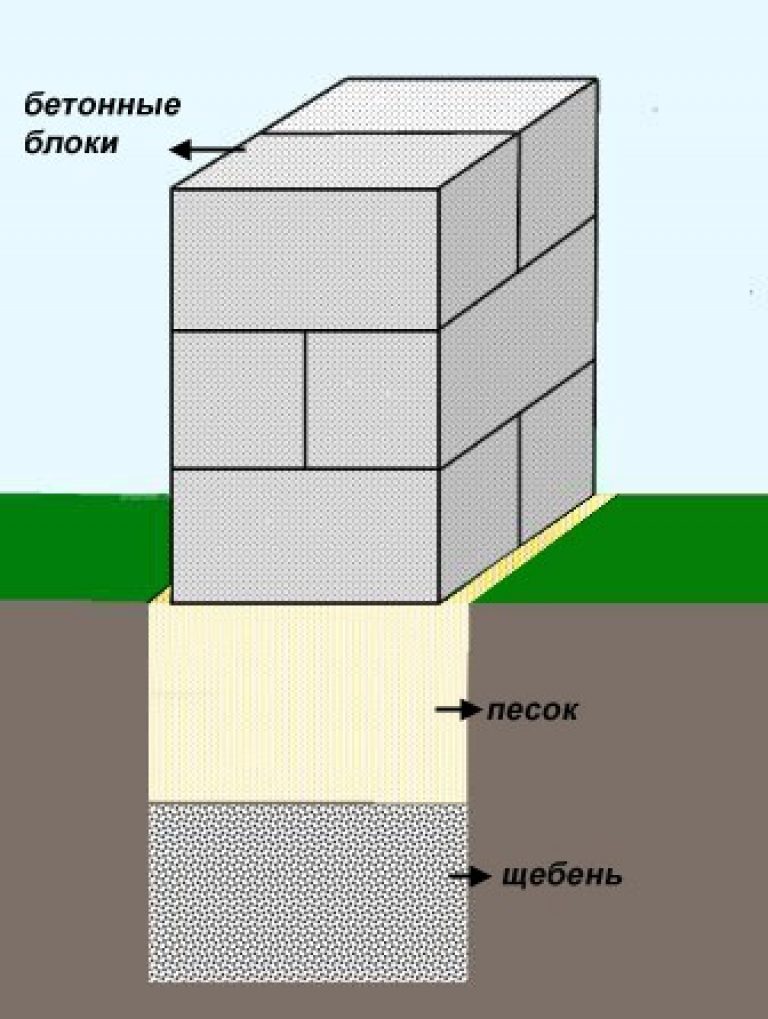

- схема установки опоры столбчатого фундамента из бетонных блоков
Если вы всё сделали правильно, у вас на участке должна получиться точная копия чертежа изображённого на плане. Если рисунки не совпадают, то нужно проверить точность разметки, поскольку от этого зависит дальнейший ход строительства.
Затем переходим к выкапыванию скважин для столбов. Для этого можно использовать ручной бур. Углубившись до нужной отметки, яму расширяют лопатой до подходящих размеров. Если вы будете использовать бетонные блоки 20х20х40, то размер скважины должен быть примерно 50х50, а её глубина напрямую зависит от того, в каких широтах строится дом. Глубину, на которую промерзает грунт можно узнать из справочников и если, к примеру, в вашем регионе она составляет 50см, то скважина не должна быть меньше 90 см. Ямы для столбов нужно выкапывать на всех углах и пересечениях стен, а затем копают скважины под будущими стенами на расстоянии не далее, чем 2м.
Когда все углубления готовы пора переходить непосредственно к возведению столбов. На дно каждой из скважин насыпается подушка из щебня. Это нужно для отвода влаги, что особенно важно во время сезонных перепадов температур. После того, как подготовительный этап окончен, делаем подушку из раствора, на которую ставятся первые два блока. Следующие два кладём сверху, причём перпендикулярно.
Когда все столбы будут выложены, их следует защитить гидроизоляцией. Это обезопасит фундамент от проникновения влаги, которая может со временем не только вымыть раствор из кладки, но и разрушить под действием низких температур сами блоки.
Похожие записи
Виды конструкций различных полов на железобетонных плитах, их составные слои. Оптимальные варианты
Железобетонное основание полов обладает замечательной прочностью, не…
Дом из поризованных керамических блоков теплее кирпичного!
Наряду с современными строительными материалами, практикуется изготовление…
Технология кладки стен из газобетонных блоков
По эксплуатационным характеристикам газоблоки в разы лучше кирпича.
Процесс их…
Монолитное перекрытие в доме из газобетона: зачем, когда и как строить
Полностью состоящие из газобетонных блоков многоэтажные дома практически не…
Интересное на сайте
Технология кладки стен из газобетонных блоков
По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »
Преображение за неделю или можно ли использовать гипсокартон в ванной
Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее… »
Преимущества домов из СИП-панелей
Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее.
.. »Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками
Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень …далее… »
Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков
В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »
.. »Помощь и поддержка ветеранам и службам экстренного реагирования в Техасе
Мы помогаем расчистить путь к выздоровлению, чтобы ветераны и службы экстренного реагирования могли вернуться к тому, что у них получается лучше всего, — обеспечению безопасности американцев.
На 100% благодаря добровольцам и вашему пожертвованию
Фонд Block Foundation оказывает поддержку ветеранам и службам экстренного реагирования в штате Техас в трудные времена. Мы даем нашим героям возможность восстановиться или переобучиться; все, что нужно, чтобы жить полной жизнью. Мы там для них так же, как они там для других.
Тактический ответ
Работая один на один, предоставляя информацию и услуги связи ветеранам, службам экстренного реагирования и их семьям.
События сообщества
Сбор средств на конкретные нужды в нашем сообществе, будь то новая пожарная машина для добровольческой бригады или строительство нового дома для нужд выздоравливающего героя.
Экстренная помощь
Мы облегчаем финансовое бремя реабилитации и расходы, которые несут ветераны и лица, оказывающие первую помощь. Мы преодолеваем разрыв между неотложной потребностью и официальной поддержкой.
Мы используем силу сообщества для выполнения нашей миссии.
Посредством пожертвований и сетей мы поддерживаем, собираем средства и создаем планы действий для восстановления.
The Block Foundation — сообщество техасских ветеранов и спасателей, поддерживающих друг друга, чтобы оставаться сильными.
Гэри Вейланд, пожарный
Когда в 2018 году мне ампутировали ногу, я не знал, что буду делать.
Я был 39-летним пожарным с 4 очень активными детьми. Мне было больно физически и морально. Мне нужен был способ оставаться активным, пока мой протез не будет готов. Именно тогда я услышал о The Block Foundation, они подбежали и купили специальные костыли, чтобы я мог делать именно это. Возможность комфортно передвигаться имела ОГРОМНОЕ значение как физически, так и морально. Я смог вернуться к тушению пожара 10 месяцев спустя, и отчасти это произошло благодаря The Block Foundation. Я не могу отблагодарить их за поддержку.
О The Block Foundation
Мужчины и женщины, которые служат нашему сообществу, каждый день рискуют своей жизнью; мы делаем это добровольно, мы живем, чтобы помогать другим, но мы также видим и делаем то, что может нанести тяжелый урон нашему физическому и психическому благополучию.
Когда мы присоединяемся к служению, мы клянемся быть рядом друг с другом в форме и без нее.
- Кертис Белл, исполнительный директор
Мы живем по кодексу, чтобы никто не был забыт; те, кому мы служим, являются нашей семьей, и когда нам больно, мы поддерживаем друг друга, пока не сможем снова стоять на ногах.
Команда Фонда Блока, созданная ветеранами и службами экстренного реагирования, воочию убедилась, какие разрушительные потери несут герои, которые служат, защищая американцев. Наши герои первыми появляются на месте, но последними просят о помощи. Мы существуем, чтобы улучшить жизнь тех, кто служит, когда жизнь подбрасывает их. Чтобы они могли вернуться к любимому делу, охраняя Америку.
Наша миссия:
служить тем, кто защищает других.
The Block Foundation не предоставляет программы восстановления, консультационные услуги или социальную работу.
Вместо этого мы выступаем в качестве посредника между людьми, которые могут помочь, действуя от их имени, когда это необходимо, и заполняя пробел, когда средства ограничены, но потребности высоки. Это может быть так же просто, как ваучер на газ, чтобы кто-то мог попасть на прием к врачу, или так сложно, как организация мероприятия по сбору средств для замены дома, потерянного в результате торнадо, без страховки.
Базируясь в метроплексе Даллас-Форт-Уэрт, мы поддерживаем ветеранов и спасателей по всему Техасу.
Часто задаваемые вопросы
Куда идут пожертвования?
Пожертвования обеспечивают услуги и уход, в которых нуждаются ветераны и лица, оказывающие первую помощь. Мы волонтерская организация, поэтому никто не получает зарплату, а наши административные расходы минимальны.
Должны ли люди обращаться за помощью?
Нет, отправьте нам подробную информацию о ваших потребностях, и мы посмотрим, что мы можем сделать. Мы помогаем ветеранам, спасателям, их семьям и опекунам.
Наша штаб-квартира находится в Далласе/Форт-Уэрте, штат Техас, и в первую очередь мы помогаем тем, кто находится в этом районе, но у нас есть связи с другими сетями, которые помогают за пределами Техаса.
Вы принимаете только денежные пожертвования?
Мы всегда ищем волонтеров, которые помогут удовлетворить потребности ветеранов и спасателей. Мы принимаем пожертвования времени, услуг и товаров, а также деньги. Не стесняйтесь связаться с нами для дальнейшего обсуждения.
Сделайте пожертвование сегодня
Пожертвования обеспечивают услуги и уход, в которых нуждаются ветераны и лица, оказывающие первую помощь.
блочный ремонт фундамента
Ремонт осыпающегося бетона
Пожалуйста, включите JavaScript
Ремонт осыпающегося бетона Фундамент | Домашний ремонт | Вопросы и ответы | Structural text: Tim Carter Ремонт блочного фундамента встречается чаще, чем думает большинство людей. Фундаменты из бетонных блоков высотой около 8 футов имеют историю развития горизонтальных трещин примерно в 4 футах от пола.
Вы редко видите, что это происходит в литых или залитых бетонных стенах фундамента.
Бетонный блок = Полые стены
Важно понять причину образования трещин. Стены из бетонных блоков редко заполняют сплошным слоем.
Обычный бетонный блок высотой 8 дюймов, толщиной 8 дюймов и длиной 16 дюймов имеет два гигантских пустоты внутри блока. Есть центральная перемычка, которая соединяет две плоские грани, которые вы видите по обеим сторонам блока. На каждом конце есть две дополнительные паутины с ушками, которые в конечном итоге создают узкое пустое пространство между двумя соприкасающимися блоками.
Вы можете видеть пустотелые блоки бетонных блоков под горизонтальной водосточной трубой из ПВХ. Это далеко от залитой бетонной стены! Copyright 2017 Tim Carter
Другим ключевым моментом является то, что единственное, что скрепляет блок, — это тонкий 3/8-дюймовый растворный шов.
У раствора проблемы с прочностью
Хотя бетонный блок, возможно, был сделан хорошо и очень прочен, если он вылечен и в смеси достаточно портландцемента, вы не можете сказать то же самое о растворе, который использовали каменщики.
Строительный раствор может иметь следующие дефекты:
- слишком много песка было использовано в смеси
- раствор частично застыл перед использованием
- раствор был повторно закален добавлением воды, что ослабило его
- раствор замерз до того, как он затвердел
Суть в том, что раствор является самым слабым звеном, и у вас есть только узкая 1-дюймовая полоса, чтобы противостоять горизонтальному давлению грунта, прижимающегося к стене.
Если вам интересно узнать больше о расчетах стоимости ремонта фундамента, у меня есть статья здесь.
Ссылки по теме
Основы работы с бетонными блоками
Ремонт разрушающихся бетонных блоков
Бесплатные и быстрые предложения
НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных подрядчиков по бетонным блокам, которые могут выполнить ремонт, который я показываю в этой колонке.
Более прочные заливные стены
Фундаментная стена из монолитного или заливного бетона является сплошной.
Обычно это 8 дюймов толщиной. Требуется гораздо большее горизонтальное давление, чтобы треснуть или сломаться в такой стене.
Чтобы отремонтировать фундамент из пустотелых бетонных блоков, один из вариантов — превратить его в сплошную стену через каждые 24 дюйма в центре.
Вот типичная стена блочного фундамента на ранней стадии разрушения. Красная стрелка указывает на трещину в стыке известкового раствора горизонтального слоя между двумя рядами блоков. Давление на другую сторону стены со стороны почвы толкает стену внутрь. Результатом является сила изгиба, такая же, как если бы вы сломали ветку или тонкий соленый крекер пополам. Copyright 2017 Tim Carter
Ремонт блочного фундамента с использованием гороха
Проще всего заполнить пустоты бетоном при строительстве нового блочного фундамента. Кроме того, бетон должен содержать мелкие камни размером не больше зеленой горошины.
Этот гравий обычно называют мелким гравием по очевидной причине. Его можно было бы также назвать бетоном, разрушающим челюсть, поскольку та леденец, которую я помню ребенком, была размером с большую зеленую горошину.
Но я отвлекся.
Заполнить пустоты несложно, и это не займет много времени, если вы заметите машину для производства бетона вокруг фундамента. Если вы можете сделать это здание новым, вы хотите заполнить все пустоты бетоном из мелкого гравия.
При этом ваша стена из бетонных блоков будет максимально приближена к стене из литого или монолитного бетона.
Стальная арматура в сердцевинах блоков
Вставьте 1/2-дюймовый кусок арматуры во влажный бетон через каждые 24 дюйма по центру, чтобы получить максимально прочную стену. Лучше всего, если эта сталь имеет соединение с залитым бетонным основанием. Это потребует установки стальных стержней в фундамент при его заливке.
Требуется большое мастерство, чтобы разместить эти стальные стержни именно там, где они окажутся в центре пустот в бетонных блоках. Стальные стержни выступают примерно на 2 фута от верхней части фундамента. Стержни, установленные в блоке, перекрывают эти более короткие стержни.
НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ ПРЕДЛОЖЕНИЯ от местных подрядчиков по бетонным блокам, которые могут выполнить ремонт, указанный в этой колонке.
Ремонт существующей стены из блоков
Проделайте то же самое для ремонта существующей стены из бетонных блоков. Проблема в том, что это гораздо сложнее сделать, потому что верхняя часть блока закрыта конструкцией дома.
Ремонт блочного фундамента начинается снаружи. Каждые 24 дюйма вы должны разбивать бетонный блок, чтобы обнажить пустоты между стропами.
Затем вы создаете что-то вроде воронки, чтобы засыпать мелкий гравийный бетон в это отверстие. Это не легко. Вам также следует установить стальной стержень, но вам может оказаться гораздо проще использовать стержень № 3 диаметром всего 3/8 дюйма. Легче будет вдавливаться в пустоты под углом.
На этом фото много чего происходит. Красные линии показывают, где вы найдете полые ядра в обычном блоке. Синие овалы — это места, где вы должны взломать блок снаружи, чтобы вы могли заполнить пустоты бетоном с мелким гравием. Я вставил только два овала. Вам нужно взломать блок каждые 24 дюйма.
Пунктирные желтые линии — это наиболее распространенные места, где фундамент начинает разрушаться — швы горизонтального слоя на высоте 3–4 фута от цокольного этажа. Copyright 2017 Тим Картер
Младшие стальные балки
Есть еще один метод, используемый инженерами для ремонта наклонных блочных фундаментных стен. Можно установить вертикальные небольшие двутавровые балки, поддерживающие криволинейные блочные стены.
Вам нужно взломать бетонную плиту в подвале, чтобы удержать нижнюю часть балки. Верх балки удерживается на месте небольшим угловым железом, которое прикручено болтами к нижней стороне балок пола.
Грунтовые анкеры
Часто упускают из виду гигантские стальные пластины внутри фундамента. Эта система напоминает массивную шайбу, которую можно поставить за головку болта.
Гигантский стальной стержень проходит сквозь стену и зарыт в землю снаружи. На конце стального стержня внутри помещения есть резьба.
Длинный массивный болт соединяется с массивным стальным анкером в земле.
