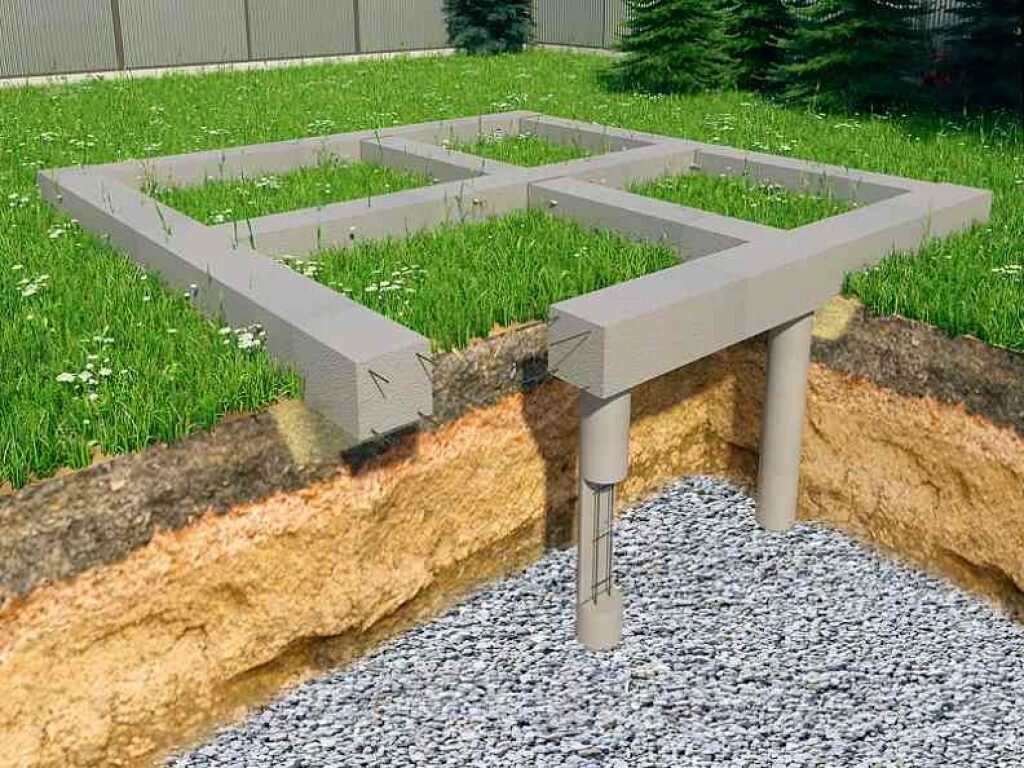

Железобетонный столбчатый фундамент
Столбчатый фундамент – это основание, представляющее собой систему столбов, на которые опираются стены сооружения. Он более всего подходит для облегченных конструкций, которые не нуждаются в подвальных помещениях. Это могут быть каркасные или щитовые дома, рубленые, брусчатые деревянные сооружения, которые отличаются незначительным весом. Если позволяет несущая способность грунта, то столбчатый бетонный или железобетонный фундамент можно использовать и при возведении летних домиков со стенами из кирпича толщиной не более 40 см или из легкого бетона.
Такие облегченные конструкции оказывают значительно меньшее давление на грунт, нежели каменные или кирпичные сооружения, а значит, не требуют основательного фундамента. Простотой организации, экономией стройматериалов и отличаются столбчатые разновидности оснований. Помимо экономической выгодности рассматриваемый тип фундамента позволяет сократить сроки строительных работ.
Однако специалисты строительной компании “Проект”, оказывающие профессиональные строительные услуги в Москве и Подмосковье, рекомендуют возводить деревянные здания на опорных столбах из армированного бетона и железобетона.
Использование таких оснований оправдано лишь в том случае, если он закладывается в грунт высокой прочности, который залегает не глубже 3 метров. Он будет служить опорой столбам и даст возможность сэкономить на организации нулевого цикла и использовании тяжелой спецтехники. А отсюда и сокращение сроков работ.
Однако существуют и иные преимущества устройства ЖБ и бетонных столбчатых фундаментов:
- снижают давление на грунт, а это уменьшает вероятность осадок;
- имеют более простую организацию;
- имеют различную конструктивную организацию опор, что позволяет сделать максимально корректный выбор.
Но стоит заметить, что их простота одновременно является и их недостатком, ведь существует большая вероятность отклонения опорных столбов основания от вертикали. Потому железобетонные столбчатые фундаменты применяют лишь для облегченных сооружений с достаточно жесткими надфундаментными конструкциями.
Также специалисты нашей строительной компании не рекомендуют использование столбчатых фундаментов на приусадебных участках, отличающихся значительным перепадом рельефа. Дело в том, что боковые нагрузки могут разрушить опоры, даже при учете качественного армирования бетона.
Устройство столбчатых ЖБ и бетонных оснований
Опорный столб может быть как квадратным, прямоугольным, так и круглым в сечении. Но рациональнее всего использовать опоры круглой формы, поскольку скважины под них будет оформить значительно проще при помощи ручного бура. Устанавливаются опоры на расстоянии 2 максимум 3 метров друг от друга. Если грунт не отличается особой прочностью, а здание жесткостью, тогда интервал сокращают до 1-1,5 метров.
При этом особое значение имеет расстановка опор по периметру.
Обязательно устанавливают столбы на углах здания и в зоне пересечения несущих конструкций. Монолитные бетонные столбчатые фундаменты мы рекомендуем использовать в маловлажных грунтах (в скважине нет воды). А если грунт на приусадебном участке отличается незначительной несущей способностью, тогда усилить конструкцию можно при помощи цементной подливки в основание.
Для организации бетонных столбов используют цемент М 300-400, крупный песок или гранитный щебень. Раствор в скважину укладывается слоями по 10-12 см, при этом каждый слой уплотняется. Также стоит помнить: при бетонировании необходимо использовать арматурный каркас, после процедуры необходимо дождаться пока материал наберет свою прочность (около недели).
Для организации железобетонных столбчатых фундаментов можно использовать отходы от ЖБ изделий, конструкций. Устанавливаются такие опоры обязательно на бетонную монолитную подушку (в свежий раствор), до момента высыхания которой применяют распорки, чтобы обеспечить корректность и жесткость фиксации опор.
Строительная компания “Проект” оказывает по невысоким ценам высокопрофессиональные строительно-монтажные услуги. Мы гарантируем соблюдение сроков, доступные цены и высокое качество работ. Мы работаем в Москве и Подмосковье.
🔨 виды опор, плюсы и минусы, возведение своими руками, отзывы.
Из данной статьи вы узнаете, какими преимуществами и недостатками обладают опорно-столбчатые основания, мы детально рассмотрим технологические особенности фундаментов данного типа и разберемся с основными нюансами строительства опорно-столбчатых оснований своими руками.
Оглавление:
- Виды опорно столбчатых оснований
- Опорно-столбчатый фундамент плюсы
- Недостатки опорно-столбчатого фундамента
- Опорно-столбчатый фундамент из бетонных блоков
- Возводим своими руками
- Отзывы про опорно-столбчатый фундамент
В мелкомасштабном строительстве, при возведении небольших зданий из дерева либо каркасных панелей, к обустройству опорно-столбчатых оснований прибегают достаточно часто.
Рис. 1.1: Опорно-столбчатый фундамент из ФБС блоков
Совет эксперта! популярность данного вида фундамента обуславливается его экономичностью как в плане финансовых расходов, так и в плане затрат времени, которое необходимо для создания опорно-столбчатого основания.
Существует несколько видов опорно-столбчатых оснований, каждый из которых обладает своими преимуществами и недостатками. Рассмотрим основные из них:
- Кирпичные;
Это наиболее простой вариант, который отлично подойдет для строительства легких домов на плотном грунте (супеси либо сухая песчаная почва) с низким уровнем залегания грунтовых вод. Несущей способности кирпичных стоек будет достаточно для любых хозяйственных помещений и для небольших одноэтажных домиков из дерева.
Рис 1.2: Строительство опорно-столбчатого фундамента из кирпича
- Столбчатые опоры из стальных труб;
Забетонированные металлические трубы обладают наибольшей несущей способностью среди всех видов столбчатых опор.
- Столбчатые опоры из асбестовых труб;
Асбестовые трубы в строительстве столбчатых фундаментов используются в качестве наиболее дешевого варианта. При возведении основания трубы заполняются бетоном и при необходимости армируются арматурным каркасом из прутьев диаметром 10-12 мм.
Это важно! Опорно-столбчатое основание из асбестоцементных труб, помимо плотных грунтов, хорошо зарекомендовало себя на рыхлой, склонной к сдвигам почве.
Рис 1.3: Опорно-столбчатый фундамент из асбоцементных труб
- Столбчатые опоры из монолитного бетона;
Для строительства монолитных столбов предварительно создается опалубка из досок, в которую помещается армокаркас и заливается бетон.
Рис 1.4: Монолитный бетонный опорно-столбчатый фундамент
- Из фундаментных бетонных блоков;
За счет большого размера бетонных блоков такой фундамент можно возвести в кратчайшие сроки (за 1-2 дня), при этом вам не нужно ждать отвердевания бетонного раствора, как в случае с трубными стойками, а к дальнейшему строительству можно приступать уже на следующий день после монтажа фундамента.
- Из дерева;
Для строительства опорно-столбчатого фундамента могут использоваться бревна, однако ввиду множества недостатков данного материала (подверженность гниению, воздействиям грунтовых вод и невысокой несущей способности) такой вид оснований встречается достаточно редко.
Рис 1.
5: Опорно-столбчатый фундамент из бревен
Опорно-столбчатый фундамент плюсы
Для начала разберемся, в каких условиях имеет смысл обустраивать опорно-столбчатые фундаменты.
Применение любого вида столбчатых оснований ограничено весом возводимого здания – такие фундаменты не предназначены для строительства тяжелых кирпичных либо бетонных домов. Это неплохой вариант для легких одноэтажных построек из дерева, щитовых панелей и утепленных каркасов.
Рис. 1.6: Строительство дома из бруса на опорно-столбчатом фундаменте
Совет эксперта! На опорно-столбчатом фундаменте может строиться баня, небольшой дом, гараж, хозяйственное помещение либо летняя беседка.
Среди характерных преимуществ всех типов опорно-столбчатых оснований можно выделить:
- Минимальные сроки строительства – полноценный опорно-столбчатый фундамент может быть возведен за 2-3 рабочих дня;
- Минимальная стоимость, в сравнении с ленточными и плитными основаниями, обусловленная значительно меньшим количеством требуемых материалов;
- Возможность обустройства своими руками, без привлечения спецтехники;
- Неплохая устойчивость к морозному пучению почвы, за счет чего к обустройству опорно-столбчатых фундаментов рационально прибегать при строительстве вспомогательных зданий на грунтах с большой глубиной промерзания;
- Невысокая несущая способность ограничивает потенциал применения – подходит только для легких построек;
- Минимальная устойчивость к горизонтальному передвижению грунта, в результате чего велик риск перекашивания столбов – такой фундамент требует наличия надежной обвязки ростверком;
- Опорно-столбчатый фундамент не предусматривает возможность создания цокольного этажа либо подвала.
Рис 1.7: Каркасный дом на опорно-столбчатом фундаменте из ФБС
Наиболее распространенным видом опорно-столбчатых оснований является фундамент из бетонных блоков, для создания которого используются железобетонные либо керамзитобетонные блоки промышленного производства.
Железобетонные блочные конструкции обладают большим весом (до 3 тонн), из-за чего их укладка выполняется строительными кранами (на поверхности блока предусмотрены специальные петлеобразные зацепы). В мелкомасштабном строительстве такие блоки применяются крайне редко.
Керамзитобетонные блоки обладают гораздо меньшими размерами и весом, создание столбчатого основания с применением таких блоков может выполнятся своими руками.
Совет эксперта! Наиболее востребованным в частном строительстве является блок ФСБ 20*20*40 см, вес которого не превышает 30 килограмм.
Рис 1.8: Строительство фундамента из ФБС блоков
Технология возведения опорно-столбчатого основания предусматривает шаг столбов в 2-3 метра (шаг может быть меньшим, если здание строится на проблемной почве), при этом опорные столбы должны равномерно размещаться по периметру стен постройки и обязательно присутствовать в точках пересечения стен и по углам дома.
Высота одного столба может варьироваться в зависимости от уклона строительного участка – согласно технологии, на местности с естественным уклоном опоры должны иметь неравномерное заглубление в грунт, нередки случаи, когда с одной стороны здания опорный столб сделан из двух ФБС блоков, а с другой – из пяти.
Рис 1.9
Опорно-столбчатые фундаменты из ФБС, как правило, создаются с минимальным уровнем погружения в почву (в пределах 15-30 сантиметров). Обязательным условием является наличие уплотняющей подушки из песка и щебня, толщина которой должна быть не менее 20 сантиметров (по 10 сантиметров на каждый слой).
Совет эксперта! Уплотняющая подушка, перед монтажом столбов, бетонируется. Это необходимо для того, чтобы опорная поверхность была жесткой и не просаживалась под весом фундамента и самого здания.
При кладке бетонных столбов ФБС блоки соединяются с помощью цементно-песчаного раствора либо специального клеевого состава.
По завершению монтажа столбы покрываются гидроизоляционным материалом – толью либо рубероидом и начинается обустройство обвязки.
Ростверк на опорных столбах из ФБС блоков может выполнятся в виде монолитной железобетонной ленты, или представлять собою сборную конструкцию из бруса, двутавровой балки либо швеллера.
Рассмотрим основные этапы строительства опорно-столбчатого фундамента из ФБС блоков своим руками:
- Подготовительные работы – участок очищается от растительности и мусора, удаляется верхний плодородный слой грунта на глубину одного штыка лопаты;
- Разметка – согласно проектным данным на почву переносятся контуры стен дома, по которым отмечаются места расположения опорных столбов. Разметка выполняется с помощью вбиваемых в землю колышек из арматурных обрезков и натянутой между ними бечевки;
Рис 2.0: Разметка участка под фундамент
- Земляные работы – далее необходимо откопать ямы, в которых будут располагаться опорные столбы.
Совет эксперта! Глубина ям должна быть больше проектной длины столбов на 25 сантиметров, которые потребуются для обустройства уплотняющей подушки и отливки ее бетоном.
- Подсыпка – в ямы засыпается 10-ти сантиметровый слой песка, который проливается водой и утрамбовывается, поверх песка размещается слой мелкого щебня аналогичной толщины;
Рис 2.1: Схема уплотняющей подсыпки под фундамент
- Бетонирование – в ямы заливается цементно-песчаный раствор на основе цемента марки М300, поверхность которого тщательно выравнивается, после чего выжидается 2-3 дня до остаточного отвердевания бетона;
- Кладка блоков – кладка ФБС выполняется с использованием аналогичного цементно-песчаного раствора, по завершению кладки высота столбов выравнивается по одному уровню и блоки покрываются рулонным гидроизоляционным материалом либо обмазываются битумной мастикой. Затем выполняется обратная отсыпка свободного пространства в ямах, при этом почва дополнительно уплотняется ручной трамбовкой;
Рис 2.
2: Отсыпка столбчатых опор из ФБС блоков песком
- Обустройство обвязки – при строительстве легких зданий рациональнее всего обвязывать столбчатый фундамент брусом, для этого на стыкующихся краях бруса необходимо выпилить пазовые соединения и уложить брус по конкуру фундамента так, чтобы соединяющиеся концы бруса лежали на опорных столбиках. Фиксация ростверка на столбах выполняется с помощью саморезов.

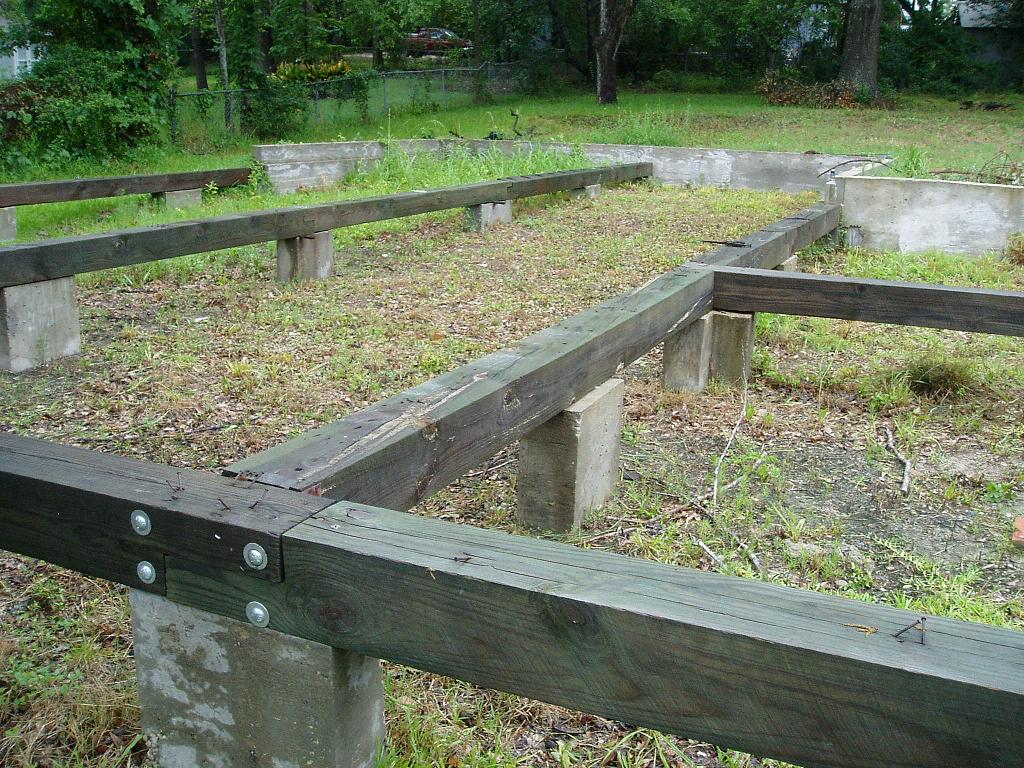

Рис. 2.3: Обвязка опорно-столбчатого фундамента брусом
Опорно-столбчатый фундамент – отзывы
Предлагаем вашему вниманию отзывы людей, обладающих опытом строительства опорно-столбчатого фундамента.
Олег, 30 лет, Москва:
“На опорно-столбчатом фундаменте возводил деревянную баню. Здание стоит уже почти три года, за все время никаких проблем с фундаментом замечено не было. На мой взгляд, данное основание – идеальный вариант фундамента для любых мелких построек из дерева. Выбирая материал для создания опорных столбов я рекомендую использовать ФБС блоки – они большие, за счет чего время кладки значительно сокращается, и при этом прочные и надежные, в сравнении с тем же кирпичом либо асбоцементными трубами.
“
Геннадий, 32 года, Зеленоград:
“Около двух недель назад завершил строительство летней кухни – небольшого одноэтажного здания на две комнаты из каркасных панелей. На все ушло меньше недели, причем все работы – от фундамента до кровли я выполнял своим руками (помогал брат).
Решили делать опорно-столбчатый фундамент из-за его дешевизны и минимальных затрат времени на обустройство. Для создания столбов использовал ФБС блоки 20*20*40 см, кладка выполнялась на обычный песчано-цементный раствор. Результатом более чем доволен. Рекомендую.”
Наши услуги
Мы базируемся на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники, на данный момент мы готовы поставлять сваи на объект Вашей стройки с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.
Типы фундаментов: столбчатый, ленточный, свайный | Бетон
Столбчатые фундаменты
Столбчатые фундаменты — самый распространенный и дешевый тип фундаментов. Особенно эффективно использование столбчатых фундаментов на пучинистых грунтах глубокого промерзания. Они имеют ряд особенностей, препятствующих, в ряде случаев, их успешному использованию. Горизонтально подвижный грунт отличается недостаточной устойчивостью к опрокидыванию, поэтому во избежание поперечного сдвига требуется установить жесткий железобетонный ростверк. Ограниченно используются на слабых грунтах при строительстве зданий с тяжелыми стенами. Также при столбчатых фундаментах возникают сложности с возведением цоколя, что является сложным и трудоемким делом. 9Устройство столбчатого фундамента 0005 применяется для дома со светлыми стенами. Такой тип фундамента по трудозатратам и затратам материалов в два раза экономичнее ленточных фундаментов. Столбы строят по углам в местах пересечения стен, под ногами, под простенками и в других местах, где сосредоточена нагрузка.
Поверх укладываются столбы обвязочные балки.
Ленточный фундамент
Поясом называют основания, которые сооружаются сразу под несколькими четко выраженными столбами или стенами дома. Они выполнены в виде подземных стен, состоят из железобетонных поперечных балок. Такие фундаменты для возведения домов с тяжелыми стенами. Он проложен под капитальными стенами. 9Устройство 0005 ленточного фундамента под дома теплыми погребами, подвалами, цокольными этажами или гаражами делают этот тип фундамента необходимым. Ленточные фундаменты отличаются большими объемами земляных работ, большим расходом используемых материалов, сложностью конструкции и значительным весом. Но, несмотря на это, эти фундаменты считаются самыми распространенными из-за сравнительно простой технологии. Различают ленточные фундаменты, монолитные и модульные. На дне котлована для возведения монолитного фундамента изготовлена деревянная опалубка, установлены листы утеплителя, арматура, а в пространство между стенками залита бетонная опалубка.
При обогреве дома с целью снижения теплопотерь в такие фундаменты закладывается утеплитель. Народные фундаменты делаются из железобетона или крупных бетонных блоков.
Плитный фундамент
Плитный фундамент заложен под квадратное здание. Это сетка или сплошная плита, которую изготавливают из железобетона или сборных поперечных балок с жесткой заделкой стыков. Построен плитный фундамент из железобетона для придания жесткости. Это становится необходимым при строительстве на сжимаемом грунте, например, насыпном или плавучем. Устройство плитного фундамента отличается большой материалоемкостью и целесообразно только при возведении малогабаритных и малогабаритных зданий или других сооружений, не требующих возведения высокого цоколя, а печку можно использовать в качестве пола. Это может быть гараж, баня и другие подобные помещения. Для зданий высшей марки применяют в виде фундамента из армированных поперечных поясов или ребристых плит.
Свайные фундаменты Эти фундаменты состоят из свай, перекрытых сверху балкой, бетоном или бетонной плитой.
Устройство свайного фундамента — это очень дорогой и трудоемкий в реализации процесс, поэтому в индивидуальном строительстве их применяют крайне редко. Устанавливается в тех случаях, когда требуется передать на пониженное увеличение нагрузки на грунт. Нагрузка здания в этом случае переносится на твердый грунт, расположенный на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные. По способу погружения в грунт и изготовления сваи различают сборные и набивные. В зависимости от поведения свай в грунте различают свайно-стойкие, у которых достаточно крепкие подземные и висячие сваи. Они используются, когда слишком большая глубина надежного грунта. Самыми экономичными считаются деревянные сваи, но во влажной почве они быстро гниют. Бетонные сваи дороже, но долговечны и выдерживают большие нагрузки.
Песочные подушки
Устройство фундамента на песчаных подушках желательно использовать для экономии строительных материалов, для частичной или полной замены непригодных грунтов в основании, для поднятия уровня пола от неглубокого залегания грунтовых вод.
Для их строительства в ямы засыпают пласты песка, которые тщательно трамбуют и поливают водой. В пучиноопасных грунтах при промерзании не рекомендуется устройство такого фундамента без дренажа. В противном случае возможно заиление подушек, что приведет к потере первоначальных свойств.
Срок службы различных типов фундаментов
При установке фундамента важно планируемое время использования, то есть конструкция, из которой он построен. Для разных фундаментов срок службы разный. Например, лента из бетона может простоять сто пятьдесят лет, а фундамент на бетонных столбах — около пятидесяти лет. Наименьший срок службы деревянных свай — десять лет.
Виды материалов, используемых для фундаментов
В зависимости от материалов, используемых для устройства фундаментов, они бывают бутовыми, бутобетонными, бетонными и кирпичными.
Бутовские фундаменты возведения крупного каменного карьера, который подбирается по размеру и форме. Кладка производится на цементный раствор, при этом камни укладываются плотно друг к другу.
Толщина бутового фундамента зависит от конструктивных соображений. Это массивный и трудоемкий из всех видов фундаментов, поэтому при строительстве жилых домов его применение не оправдано. Бутовские фундаменты рекомендуется использовать только в районах, где есть каменоломни в необходимом количестве, и это местный материал. К положительным качествам бутового фундамента можно отнести максимально возможную долговечность и прочность. Он также достаточно устойчив к грунтовым водам и морозам.
Бутобетонный фундамент состоит из наполнителя и раствора. В качестве наполнителя может использоваться бутовый камень, гравий или крупный гравий. Вы можете использовать боевой кирпич и железную руду.
Бетонный фундамент называется «заливной». Изготавливается из бетона без камней, заполняется щебнем или гравием. Бетон заливают в форму с небольшим трамбованием. Для этого можно использовать вибраторы. По прочности и долговечности близок к бутобетонному фундаменту.
Недостатком бетонных фундаментов является повышенный расход цемента и значительная стоимость.
фундамент кирпичный — кладка из рядового жженого кирпича, который укладывается на цементный раствор. Устройство кирпичного фундамента считается нецелесообразным, так как это достаточно дорогой и недолговечный материал из-за плохой водонепроницаемости. Рекомендуется использовать только при сухих грунтах и наличии необходимого количества дешевого кирпича.
