Железобетонный столбчатый фундамент
Столбчатый фундамент – это основание, представляющее собой систему столбов, на которые опираются стены сооружения. Он более всего подходит для облегченных конструкций, которые не нуждаются в подвальных помещениях. Это могут быть каркасные или щитовые дома, рубленые, брусчатые деревянные сооружения, которые отличаются незначительным весом. Если позволяет несущая способность грунта, то столбчатый бетонный или железобетонный фундамент можно использовать и при возведении летних домиков со стенами из кирпича толщиной не более 40 см или из легкого бетона.
Такие облегченные конструкции оказывают значительно меньшее давление на грунт, нежели каменные или кирпичные сооружения, а значит, не требуют основательного фундамента. Простотой организации, экономией стройматериалов и отличаются столбчатые разновидности оснований. Помимо экономической выгодности рассматриваемый тип фундамента позволяет сократить сроки строительных работ.
Однако специалисты строительной компании “Проект”, оказывающие профессиональные строительные услуги в Москве и Подмосковье, рекомендуют возводить деревянные здания на опорных столбах из армированного бетона и железобетона.
Использование таких оснований оправдано лишь в том случае, если он закладывается в грунт высокой прочности, который залегает не глубже 3 метров. Он будет служить опорой столбам и даст возможность сэкономить на организации нулевого цикла и использовании тяжелой спецтехники. А отсюда и сокращение сроков работ.
Однако существуют и иные преимущества устройства ЖБ и бетонных столбчатых фундаментов:
- снижают давление на грунт, а это уменьшает вероятность осадок;
- имеют более простую организацию;
- имеют различную конструктивную организацию опор, что позволяет сделать максимально корректный выбор.
Но стоит заметить, что их простота одновременно является и их недостатком, ведь существует большая вероятность отклонения опорных столбов основания от вертикали. Потому железобетонные столбчатые фундаменты применяют лишь для облегченных сооружений с достаточно жесткими надфундаментными конструкциями.
Также специалисты нашей строительной компании не рекомендуют использование столбчатых фундаментов на приусадебных участках, отличающихся значительным перепадом рельефа. Дело в том, что боковые нагрузки могут разрушить опоры, даже при учете качественного армирования бетона.

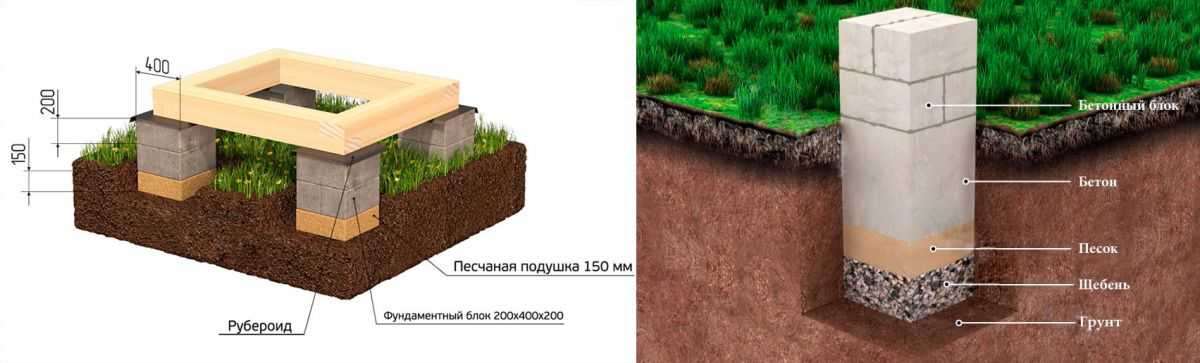

Устройство столбчатых ЖБ и бетонных оснований

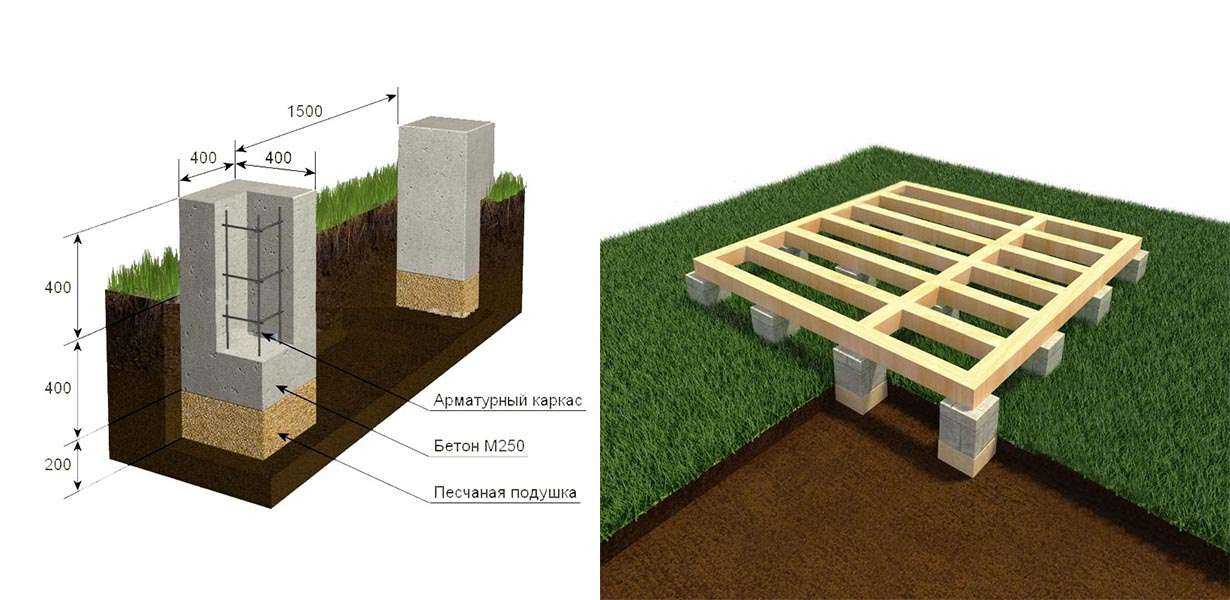

Опорный столб может быть как квадратным, прямоугольным, так и круглым в сечении. Но рациональнее всего использовать опоры круглой формы, поскольку скважины под них будет оформить значительно проще при помощи ручного бура. Устанавливаются опоры на расстоянии 2 максимум 3 метров друг от друга. Если грунт не отличается особой прочностью, а здание жесткостью, тогда интервал сокращают до 1-1,5 метров.
При этом особое значение имеет расстановка опор по периметру.

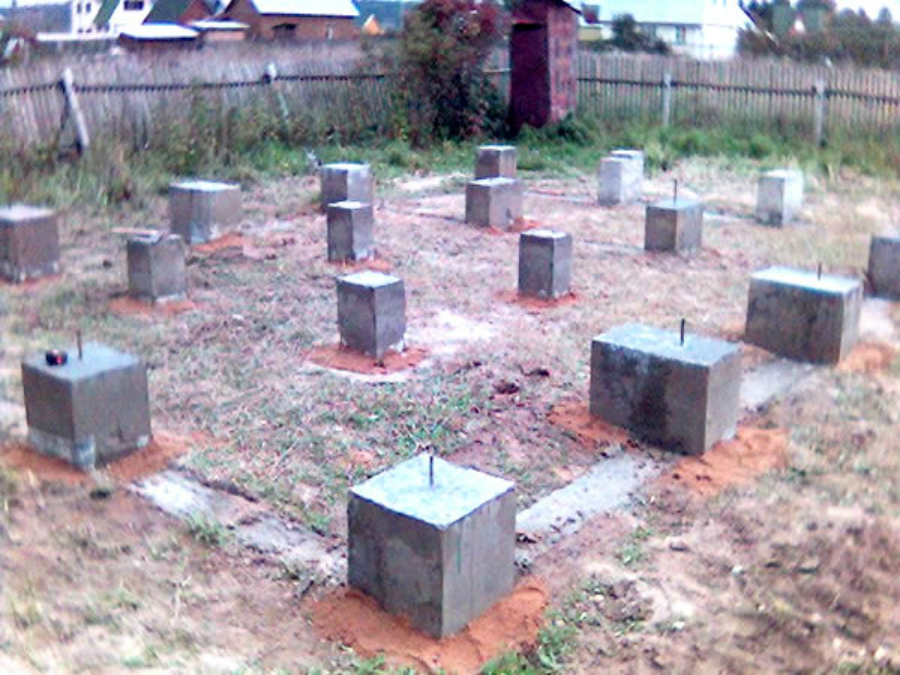

Обязательно устанавливают столбы на углах здания и в зоне пересечения несущих конструкций. Монолитные бетонные столбчатые фундаменты мы рекомендуем использовать в маловлажных грунтах (в скважине нет воды). А если грунт на приусадебном участке отличается незначительной несущей способностью, тогда усилить конструкцию можно при помощи цементной подливки в основание.
Для организации бетонных столбов используют цемент М 300-400, крупный песок или гранитный щебень. Раствор в скважину укладывается слоями по 10-12 см, при этом каждый слой уплотняется. Также стоит помнить: при бетонировании необходимо использовать арматурный каркас, после процедуры необходимо дождаться пока материал наберет свою прочность (около недели).
Для организации железобетонных столбчатых фундаментов можно использовать отходы от ЖБ изделий, конструкций. Устанавливаются такие опоры обязательно на бетонную монолитную подушку (в свежий раствор), до момента высыхания которой применяют распорки, чтобы обеспечить корректность и жесткость фиксации опор.
Строительная компания “Проект” оказывает по невысоким ценам высокопрофессиональные строительно-монтажные услуги. Мы гарантируем соблюдение сроков, доступные цены и высокое качество работ. Мы работаем в Москве и Подмосковье.

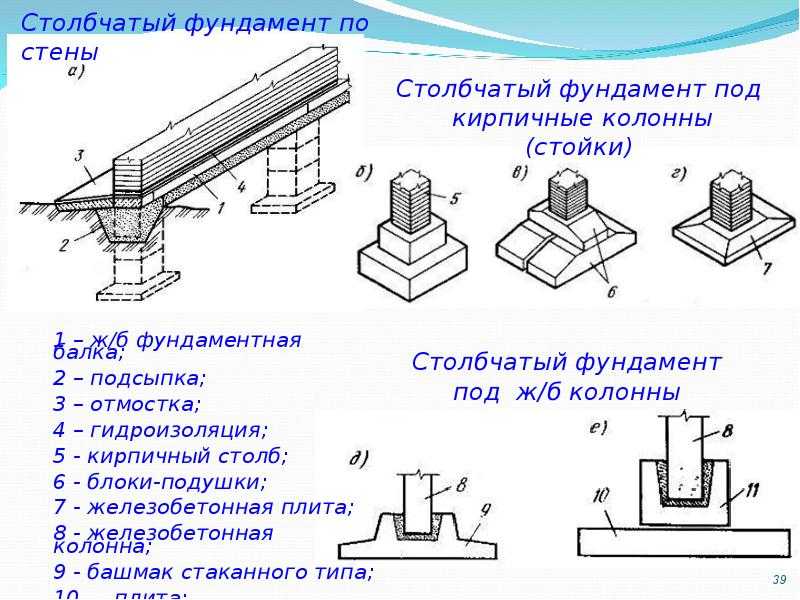

Столбчатый фундамент. Область применения и особенности конструкции.
Столбчатый фундамент состоит из отельных столбов, связанных над поверхностью грунта ростверком. По сравнению с ленточным или плитным, у него общая площадь опор значительно меньше. А значит и меньше несущая способность. В связи с этим применение столбчатого фундамента у нас ограничено.
Область применения
В центральном регионе на 80 процентах строительных участков под подошвой фундамента залегают глинистые грунты. Это довольно слабый грунт, требующий больших площадей опоры в случае строительства тяжелых домов. Поэтому наиболее употребляемый «народный» вариант основы дома – ленточный, и часто – сборный из блоков (шлакоблок) или бутокамня.
Столбчатые фундаменты у нас применяют под весьма легкие конструкции, а именно:
- дома из дерева или же каркасные дома;
- строения из легких блоков типа газоблок…;
- вспомогательные постройки легкого типа – беседки, террасы, сараи, легкие гаражи и т.
п. - другие нетяжелые конструкции уже промышленного предназначения – ангары, цеха и т.п.
п.Столбчатый фундамент под тяжелым домом
Но иногда столбчатые фундаменты применяют и при возведении домов тяжелого типа из кирпича, шлакоблока. В тех случаях, когда проектным расчетом суммарная площадь столбов окажется достаточной для такого типа зданий.
Применение под тяжелые дома возможно при строительстве на грунтах с высокими прочностными показателями – это весьма твердые глины, крупнообломочные грунты, или когда на участке близко к поверхности залегают твердые горные породы.
Иногда бывает и так, что у поверхности залегают весьма слабые грунты, малопригодные для любого фундамента, а плотные находятся на значительной глубине, тогда столбы глубокого заложения становятся единственно приемлемым вариантом фундамента.
Возможность применения столбчатого фундамента определяется исключительно проектом дома, на основе геологических изысканий. Самостоятельно принимать решение о строительстве подобных фундаментов под тяжелым домом, не рекомендуется.
Особенности конструкции
Основание столбчатого фундамента всегда должно находиться ниже верхнего плодородного и весьма неустойчивого слоя (гумуса) и опираться на прочные грунты. Иногда закладывают весьма длинные столбы на большую глубину, чтобы достичь прочных слоев.
Существует правило расположения столбов. Они обязательно закладываются под всеми углами дома, в местах пересечения стен, а на протяжении стен – с определенным шагом.
Шаг определяется расчетом, но чаще находится в пределах 1,5 – 2,0 метра. Оголовки (верх) обязательно делаются на одной горизонтали. На них будет опираться ростверк.
Для легких строений ростверк не делают вовсе, а заменяют его металлическими или деревянными балками.
При возведении деревянных домов возвышение оголовков над уровнем почвы делают порядка 0,5 метра. Таким образом под полом образовывается достаточный зазор с почвой, чтобы избежать в доме сырости.
Материал для столбчатого фундамента
Столбы фундамента могут быть сделаны из деревянных бревен, кирпича, или из монолитного железобетона.
-Дерево в обязательном порядке обрабатывается антисептиками, просмаливается и закладывается комлем вверх. Но этот, издавна применявшийся материал, при любой обработке является все равно менее всего надежным и долговечным.
Кирпичная кладка весьма редко применяется. Потому что для ее возведения потребуется рыть котлованы, или сплошную траншею. Также необходима и металлическая армировка кирпичной кладки продольными прочными стержнями, так как на фундамент будут воздействовать силы пучения грунта на разрыв. Возможно применение лишь красного водоустойчивого кирпича.
Наиболее предпочтительным материалом для возведения столбов остается железобетон.

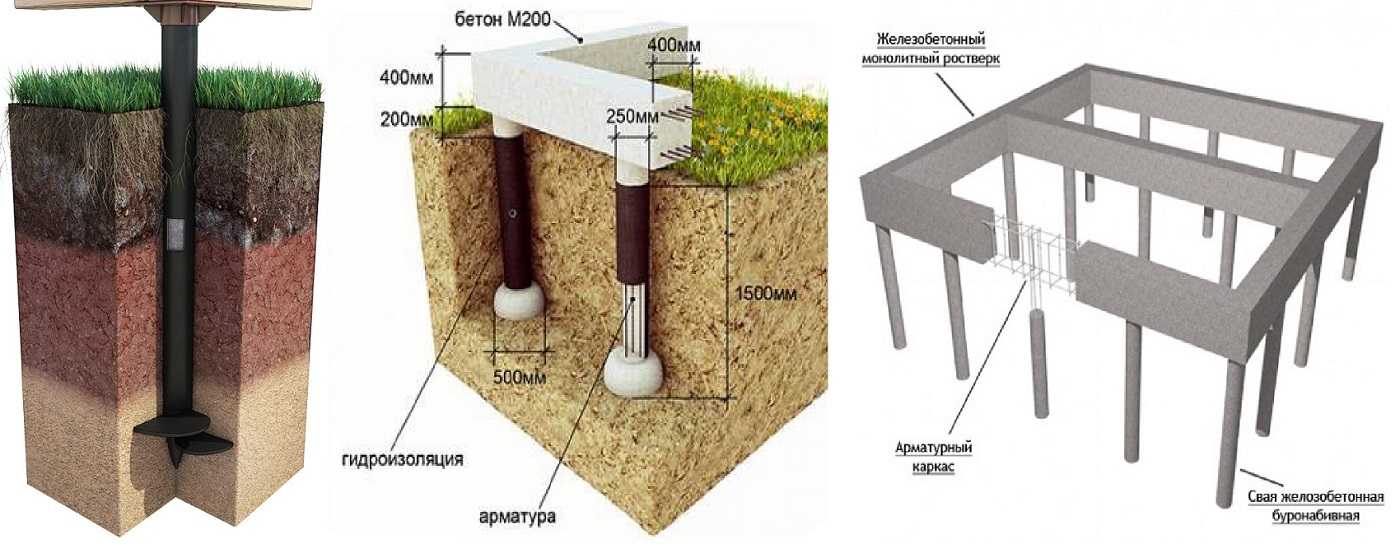

Как сделать опоры в скважинах
Наиболее простая технология установки железобетонных столбов – в скважинах.
Достаточно пробурить в грунте скважину нужного диаметра (обычно это 200 или 250 мм), для чего можно использовать и ручной бур, и вести строительство своими руками.
К тому же технология приготовления бетона самостоятельно уже давно освоена большинством строителей.
Но для столбчатого фундамента необходимо готовить только весьма водоустойчивый бетон, так как гидроизоляция столбов в скважинах невозможна.
Опоры, выполненные по технологии ТИСЭ имеют уширенное основание, что увеличивает опорную площадь, и улучшает противостояние морозному пучению.
Армировка обязательна, только армированный бетон может противостоять разрывающим усилиям морозного пучения. В скважинах применяется обычно от одного до четырех довольно толстых прутов арматуры диаметром 10 – 12 мм.

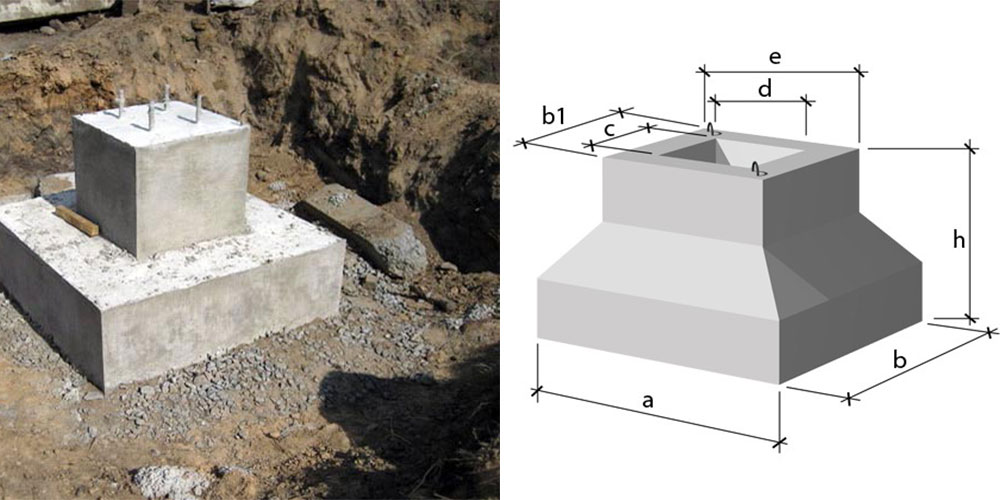

Способ возведения в котлованах
Другой способ возведения опор из железобетона предусматривает рытье котлованов, с размерами большими, чем столб примерно на полметра, с тем чтобы была возможность смонтировать опалубку. Теперь конструкция будет скорее прямоугольной или квадратной формы в поперечном сечении.
Для его же армировки потребуется 2 – 4 прута арматуры, которые связываются между собой в каркас.
Помимо явных недостатков, — большого объема земляных работ, повышенного расхода материалов и трудоемкости, этот способ имеет одно большое преимущество.
Только в котловане можно создать большую опорную площадь столба. Т. е. сделать его с большим уширением снизу и опереть на подстилающую подушку из песка.
Конструкция ростверка из железобетона
Ростверк – неотъемлемая часть столбчатого фундамента, им соединяются оголовья столбов в единую конструкцию. Ростверк воспринимает нагрузки от дома и перераспределяет равномерно на каждый столб. Он может отсутствовать лишь в легких конструкциях, где он заменяется балками или же нижним венцом деревянных бревен.
Обычно ростверк выполняется в виде сплошной ленты железобетона. Он армируется по типу ленточного фундамента группами стержней с верхней и нижней стороны.
Применяется толстая ребристая арматура А3 диаметром порядка 12 мм, в количестве не менее 2 шт. в верхнем и нижнем ряду. Такое расположение стержней, как известно необходимо для балок, испытывающих изгибающие силы в вертикальной плоскости.
Поперечная армировка ростверка не воспринимает какую либо значительную нагрузку и может быть выполнена арматурой малого диаметра 6 — 8 мм, служащей скорее для связки основных стержней в каркас.
В любом случае стержни не должны располагаться ближе чем 5 см к краям бетонной конструкции.
Порядок возведения ростверка
Перед возведением ростверка готовится песчаная подушка по всему периметру укладки бетона, уровень которой обычно ниже на несколько сантиметров, что бы оголовья оказались в ростверке.
По столбам укладывается арматура ростверка, которая увязывается с арматурой столбов (жесткое соединение ростверка и столбов). Вокруг каркаса строится деревянная опалубка, которая закладывается бетоном.
После упрочнения бетона, опалубка снимается, а песчаная подушка удаляется. Расстояние от ростверка до грунта должно остаться не менее 10 см. Это важно, так как зазор предотвращает разрушение ростверка зимой пучащим грунтом.
Расчет ростверка, его размеры, количество и размещение арматурных стержней в бетоне определяются исключительно проектом. Нужно помнить, что ростверк – очень важная часть всей конструкции, воспринимающая значительные нагрузки.
Столбчатый фундамент не подразумевает строительство подвала под домом, как это присуще ленточным фундаментам.
Подвал может быть создан лишь как отдельный элемент дома, не увязанный с самим строением. Приведенные рекомендации являются обобщением опыта, строительство же нужно вести в соответствии с проектом
Типы фундаментов: столбчатый, ленточный, свайный | Бетон
Столбчатые фундаменты
Столбчатые фундаменты — самый распространенный и дешевый тип фундаментов. Особенно эффективно использование столбчатых фундаментов на пучинистых грунтах глубокого промерзания. Они имеют ряд особенностей, препятствующих, в ряде случаев, их успешному использованию. Горизонтально подвижный грунт отличается недостаточной устойчивостью к опрокидыванию, поэтому во избежание поперечного сдвига требуется установить жесткий железобетонный ростверк. Ограниченно используются на слабых грунтах при строительстве зданий с тяжелыми стенами. Также при столбчатых фундаментах возникают сложности с возведением цоколя, что является сложным и трудоемким делом. 9Устройство столбчатого фундамента 0005
применяется для дома со светлыми стенами.
Такой тип фундамента по трудозатратам и затратам материалов в два раза экономичнее ленточных фундаментов. Столбы строят по углам в местах пересечения стен, под ногами, под простенками и в других местах, где сосредоточена нагрузка. Поверх укладываются столбы обвязочные балки.Ленточный фундамент
Поясом называют основания, которые сооружаются сразу под несколькими четко выраженными столбами или стенами дома. Они выполнены в виде подземных стен, состоят из железобетонных поперечных балок. Такие фундаменты для возведения домов с тяжелыми стенами. Он проложен под капитальными стенами. 9Устройство 0005 ленточного фундамента под дома теплыми погребами, подвалами, цокольными этажами или гаражами делают этот тип фундамента необходимым. Ленточные фундаменты отличаются большими объемами земляных работ, большим расходом используемых материалов, сложностью конструкции и значительным весом. Но, несмотря на это, эти фундаменты считаются самыми распространенными из-за сравнительно простой технологии.
Различают ленточные фундаменты, монолитные и модульные. На дне котлована для возведения монолитного фундамента изготовлена деревянная опалубка, установлены листы утеплителя, арматура, а в пространство между стенками залита бетонная опалубка. При обогреве дома с целью снижения теплопотерь в такие фундаменты закладывается утеплитель. Народные фундаменты делаются из железобетона или крупных бетонных блоков.
Плитный фундамент
Плитный фундамент заложен под квадратное здание. Это сетка или сплошная плита, которую изготавливают из железобетона или сборных поперечных балок с жесткой заделкой стыков. Построен плитный фундамент из железобетона для придания жесткости. Это становится необходимым при строительстве на сжимаемом грунте, например, насыпном или плавучем. Устройство плитного фундамента отличается большой материалоемкостью и целесообразно только при возведении малогабаритных и малогабаритных зданий или других сооружений, не требующих возведения высокого цоколя, а печку можно использовать в качестве пола.
Эти фундаменты состоят из свай, перекрытых сверху балкой, бетоном или бетонной плитой. Устройство свайного фундамента — это очень дорогой и трудоемкий в реализации процесс, поэтому в индивидуальном строительстве их применяют крайне редко. Устанавливается в тех случаях, когда требуется передать на пониженное увеличение нагрузки на грунт. Нагрузка здания в этом случае переносится на твердый грунт, расположенный на глубине. В зависимости от материала различают сваи деревянные, бетонные, железобетонные, стальные и комбинированные. По способу погружения в грунт и изготовления сваи различают сборные и набивные. В зависимости от поведения свай в грунте различают свайно-стойкие, у которых достаточно крепкие подземные и висячие сваи. Они используются, когда слишком большая глубина надежного грунта.
Песочные подушки
Устройство фундамента на песчаных подушках желательно использовать для экономии строительных материалов, для частичной или полной замены непригодных грунтов в основании, для поднятия уровня пола от неглубокого залегания грунтовых вод. Для их строительства в ямы засыпают пласты песка, которые тщательно трамбуют и поливают водой. В пучиноопасных грунтах при промерзании не рекомендуется устройство такого фундамента без дренажа. В противном случае возможно заиление подушек, что приведет к потере первоначальных свойств.
Срок службы различных типов фундаментов
При установке фундамента важно планируемое время использования, то есть конструкция, из которой он построен. Для разных фундаментов срок службы разный. Например, лента из бетона может простоять сто пятьдесят лет, а фундамент на бетонных столбах — около пятидесяти лет.

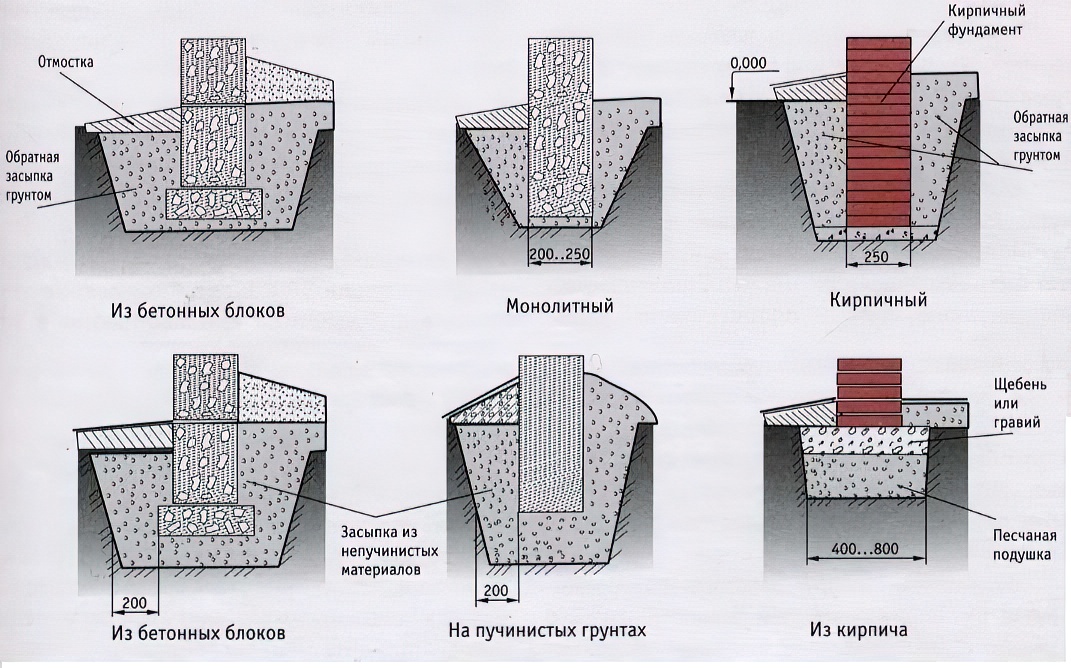

Виды материалов, используемых для фундаментов
В зависимости от материалов, используемых для устройства фундаментов, они бывают бутовыми, бутобетонными, бетонными и кирпичными.
Бутовские фундаменты возведения крупного каменного карьера, который подбирается по размеру и форме. Кладка производится на цементный раствор, при этом камни укладываются плотно друг к другу. Толщина бутового фундамента зависит от конструктивных соображений. Это массивный и трудоемкий из всех видов фундаментов, поэтому при строительстве жилых домов его применение не оправдано. Бутовские фундаменты рекомендуется использовать только в районах, где есть каменоломни в необходимом количестве, и это местный материал. К положительным качествам бутового фундамента можно отнести максимально возможную долговечность и прочность. Он также достаточно устойчив к грунтовым водам и морозам.
Бутобетонный фундамент состоит из наполнителя и раствора.
В качестве наполнителя может использоваться бутовый камень, гравий или крупный гравий. Вы можете использовать боевой кирпич и железную руду.
Бетонный фундамент называется «заливной». Изготавливается из бетона без камней, заполняется щебнем или гравием. Бетон заливают в форму с небольшим трамбованием. Для этого можно использовать вибраторы. По прочности и долговечности близок к бутобетонному фундаменту. Недостатком бетонных фундаментов является повышенный расход цемента и значительная стоимость.
фундамент кирпичный — кладка из рядового жженого кирпича, который укладывается на цементный раствор. Устройство кирпичного фундамента считается нецелесообразным, так как это достаточно дорогой и недолговечный материал из-за плохой водонепроницаемости. Рекомендуется использовать только при сухих грунтах и наличии необходимого количества дешевого кирпича.
Варианты фундамента| Бетонные нижние колонны от Morton
Прочное здание начинается с прочного фундамента.
Продлите срок службы вашего здания, используя в фундаменте бетонные нижние колонны, а не деревянные. Эволюция стоечно-каркасного строительства уже здесь — удалите дерево из земли, чтобы построить самое прочное и долговечное здание.
Morton Buildings стремится строить все новые строения, когда это возможно, без дерева в земле. Это является частью нашей эволюции и гарантирует, что мы продолжаем предлагать лучшее из возможных зданий Morton. Читайте дальше, чтобы узнать больше о деталях и преимуществах Morton Foundation System™.
Ламинированная деревянная колонна
Наши надежные трехэлементные ламинированные колонны № 1 из южной желтой сосны сводят к минимуму возможность деформации и скручивания, которые могут возникнуть при использовании массивных стоек. Этот основной продукт использовался в течение десятилетий для обеспечения прочности и долговечности.
Внутреннее стальное соединение + 1/4-дюймовые силовые лаги
Кронштейн с порошковым покрытием соединяет бетонную колонну с нашей изготовленной по индивидуальному заказу колонной из ламинированного дерева с выемками/пазами, обеспечивая жесткое конструкционное соединение.
С нашими деревянными колоннами вы едва увидите кронштейн, что придаст вам гладкий вид, которого вы не найдете с другими системами сборного фундамента.
Готовые отверстия для кронштейнов из нержавеющей стали
Этот кронштейн соединяет брызговик с бетонными колоннами. Зная, что этот кронштейн обычно подвергается воздействию коррозионной среды, мы предприняли дополнительные шаги, чтобы предоставить кронштейн из нержавеющей стали, который намного превосходит по коррозионной стойкости, чем у оцинкованной или окрашенной стали.
Высокоэффективная бетонная колонна
Благодаря непревзойденной сборной железобетонной колонне в специально разработанной формуле смеси используются ингредиенты для создания бетона, который препятствует коррозии стальной арматуры, выдерживает удары, повышает стойкость к замораживанию/оттаиванию и обеспечивает привлекательную гладкую поверхность бетона с стойкостью 10 000 прочность на сжатие фунтов на квадратный дюйм.
Прочность нашего бетона в 2,5 раза выше, чем у типичной бетонной фундаментной стены и фундамента.
Кронштейн регулировки высоты с внутренней резьбой
Кронштейн с внутренней резьбой используется для установки всех фундаментных колонн на одинаковую высоту во время строительства, чтобы придать зданию эстетичный внешний вид. Он также соединяет ваше здание с бетонным основанием и защищает его от подъема ветром.
DuraPlank™ — НОВЕЙШАЯ ВАРИАНТ ДЛЯ СИСТЕМЫ ФУНДАМЕНТА MORTON
Этот экологически безопасный, эксклюзивный в отрасли защитный экран не только исключает контакт дерева с землей, но и обеспечивает еще большую прочность и гибкость, чтобы противостоять сильным ветрам и случайным запускам оборудования. -ins.
Благодаря этому эксклюзивному дизайну и 50-летней гарантии ни одна другая стоечно-каркасная система фундамента не предлагает такой уровень прочности и защиты для вашего здания.
Узнайте, как с помощью этой модернизации добиться нулевого контакта дерева с землей
vimeo.com/video/234372201″ frameborder=”0″> Бетон — это постоянное решение, которое можно использовать в любых климатических условиях для различных строительных целей. Его не нужно предварительно обрабатывать, поэтому он обеспечивает более экологичный вариант. Самое главное, это гарантирует, что фундамент здания останется прочным. Внешний вид, стиль и материалы стоечно-каркасных зданий со временем менялись. И вот эволюция бетонной нижней колонны. Существует более разумная альтернатива фундаменту на деревянных столбах — не стройте без бетона
Morton Buildings не привыкать к инновациям и развиваться, когда исследования показывают, что доступны лучшие альтернативы. Наш отдел исследований и разработок начал экспериментировать с бетонными нижними колоннами несколько лет назад. Результатом стала наша собственная специально разработанная система фундамента, система фундамента Мортона (MFS), которая является самым передовым фундаментом в индустрии стоечных каркасов. MFS гарантирует, что когда вы строите с Morton, вы получаете самое прочное и долговечное здание из возможных.
- Продлевает срок службы здания
- Не подвержен гниению и гниению
- Устойчив к коррозии
- Защищает от термитов
- Чрезвычайная долговечность
- Меньше ремонтов
- Защита от ветра 30103 Экологичность 901 Ans4chor 901
- Сейф и прочны при любых погодных условиях
- 3-слойные нижние ламинированные стойки Morton гидравлически сжимаются во время ламинирования, в результате чего получаются более прочные стойки, чем цельные стойки 6 x 6 дюймов того же размера:
- Ламинирование обеспечивает более прямую и прочную колонну
- 100% проникновение обработки заболони, чего нельзя добиться с помощью квадратных стоек, поскольку они обрабатываются только снаружи
- Защищает от грибкового распада и заражения насекомыми
- Консервант = 0,80 фунта на куб. фут (конкуренты = 0,40 или 0,60)
- Стыки расположены в шахматном порядке для обеспечения одинаковой прочности
- Ламинирование дает нам возможность добавлять ребра жесткости колонн и/или увеличивать размер пиломатериала для ситуаций с повышенными требованиями (сильный ветер, высота уклона до карниза более 16 футов и т.
