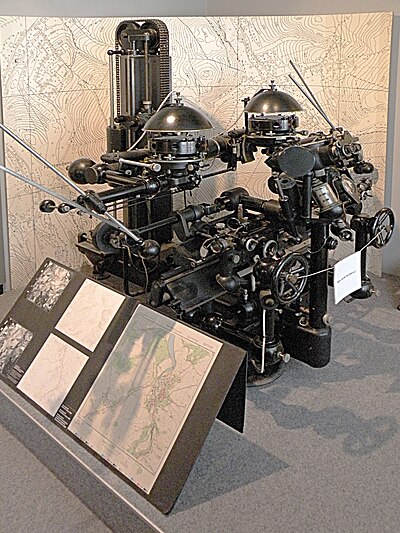

Стереокомпаратор (от стерео… и компаратор) – стереофотограмметрический прибор, предназначенный для измерения координат X, Y точек на снимках. Конструктивно С. подразделяются на приборы с раздельным (независимым) перемещением кареток левого и правого снимков и совместным (зависимым). В первом случае измеряют координаты X, Y одноимённых точек на обеих снимках, во втором — координаты точки на одном из снимков и продольный р и поперечный q параллаксы (параллаксы — это разности координат, измеренных для одноимённой точки на соседних снимках: продольный — разность абсцисс, поперечный — разность ординат). На рис. показана схема С. с зависимым перемещением кареток. Каретка 1, несущая оба снимка, штурвалом 2 перемещается на величину X, а оптическая система 3 перемещается на величину Y. Правый снимок дополнительно перемещается на величины р и q.

Для стереоскопического измерения снимков их укладывают на кассеты: негативы – эмульсионным слоем вниз, диапозитивы – эмульсионным слоем вверх и соответственно левый снимок – на левую кассету, правый – на правую. Затем снимки ориентируют монокулярно независимо один от другого таким образом, чтобы линии, соединяющие оси X и Z, были параллельны соответствующим осям прибора. Наводят измерительную марку на верхнюю координатную метку и, не сбивая шкалу X, переводят марку на нижнюю координатную метку. Несовмещение марки с координатной меткой устраняют движением X и поворотом соответствующей кассеты на угол χ. Таким же образом ориентируют другой снимок. По окончании этих действий определяют места нулей шкал X, Z, P прибора. Места нулей шкал x и z определяют по левому снимку.

Для определения места нуля шкалы X(MOX) левая измерительная марка наводится на нижнюю или верхнюю координатную метку оси и берется отсчет по шкале X стереокомпаратора. Для определения места нуля шкалы Z(MO) визируют на левую или правую координатную метку оси X и берут отсчет по шкале Z.

Если съемка выполнялась со смещенным положением объектива, то место нуля изменяется на соответствующую величину.

Для определения места нуля шкалы продольных параллаксов (MOp), не смещая левую марку с координатной метки Z левого снимка, движением винта продольных параллаксов совмещают правую измерительную марку с соответствующей координатной меткой правого снимка.

Если для определения поправок за нарушение элементов ориентирования проектируют измерение поперечного параллакса q или координат zП, то определяют место нуля шкалы q(zП). Местом нуля шкалы q(MOq) будет такой отсчет по шкале q, при котором левая и правая измерительные марки будут наведены одновременно на координатные метки XX соответственно левого и правого снимков. С этой целью левую марку штурвалами X и Z наводят на координатную метку XX левого снимка, а правую координатную метку совмещают с координатной меткой XX правого снимка движениями винтов продольного и поперечного параллаксов.

Измерение снимков на стереокомпараторе выполняется стереоскопически. Для этого левую измерительную марку совмещают с точкой левого снимка штурвалами X и Z, а правую измерительную марку совмещают с идентичной точкой правого снимка движением винтов продольного и поперечного параллаксов.

Целесообразно все отсчеты на точки выполнять не менее 2 раз во избежание ошибок наведения и просчетов, причем второй прием измерений следует делать после окончания первой программы наблюдений.

Все измерения заносятся в журнал, образец которого представлен в таблице ниже.

Объект
Стереокомпаратор № 1427
Стереопара А12-В14
B = 28,342 мм fK = 193,48 мм,
MOX = 102,64 мм MOX = 78,32 мм
MOp = 5,37 мм MOq = 7,24 мм

Распечатать

Стереокомпаратор

Стереокомпаратор – один из наиболее простых приборов, позволяющих осуществлять стереоизмерения. На рисунке 2 представлена его принципиальная схема.

Основные детали стереокомпаратора – подвижная каретка, на которой находятся два снимка стереопары, и зрительная система, которые могут перемещаться друг относительно друга. Движением каретки осуществляется изменение координаты x, движением зрительной системы осуществляется изменение координаты y. Изменение продольного p и поперечного q параллаксов осуществляется движением малой каретки, на которой закреплён второй снимок. Каретки двигаются при помощи специальных винтов, названия которых совпадают с названиями изменяемых ими величин. Отсчёты величин берутся по шкалам, соединённым с соответствующими винтами. Точность шкалы x составляет 0,02 мм, шкалы y – 0,02 мм, шкал p и q – 0,005 мм. Помимо этого, оба снимка могут вращаться вокруг центральной точки. Это позволяет привести в соответствие координатные системы снимков и координатную систему стереокомпаратора.

Визирование в данном приборе осуществляется по принципу мнимой марки

Рисунок 2. Принципиальная схема стереокомпаратора

Принцип мнимой марки

Существуют разные принципы стереоизмерений. В стереокомпараторе реализован принцип мнимой марки. Он заключается в том, что в обе оптические ветви вводятся одинаковые по форме реальные объекты (марки правильной геометрической формы). Когда обе марки установлены на идентичные точки правого и левого снимков, при стереоскопическом рассматривании они будут выглядеть как одна марка, «стоящая» на точке местности.

Рисунок 3. Принцип мнимой марки

Координаты и параллаксы точек стереопары

Положение точки на снимке задаётся в системе плоских прямоугольных координат (x и y).

Рисунок 4. Координаты точек на стереопаре

Соответственные точки – точки на снимках, являющиеся проекцией одной и той же точки земной поверхности. Пусть такими точками являются точки a₁ и a₂ на рисунке 4. Если совместить снимки по координатным меткам, получится картина, изображённая на рисунке 5а. Величина p = x₁ – x₂ называется продольным параллаксом. Есть ещё величина q = y₁ – y₂ (поперечный параллакс), но он не используется в расчётах, поэтому от него обычно избавляются, располагая снимки таким образом, чтобы марки стояли на одной горизонтальной линии. Марка, соответствующая правому снимку, при помощи винта q устанавливается на одной линии с маркой, соответствующей левому снимку. После этого правый снимок сдвигается винтом p до тех пор, пока марки не совместятся (рисунок 5б).

Рисунок 5а. Продольный и поперечный параллаксы

Рисунок 5б. Устранение поперечного параллакса

Идеальный случай съёмки. Вывод формулы превышений

В идеальном случае съёмки соблюдены следующие условия:

• снимки расположены горизонтально

• оси координат внутреннего ориентирования расположены параллельно базису фотографирования

• снимки сделаны с одной и той же высоты

Общая схема идеального случая съёмки представлена на рис.

Рисунок 6. Идеальный случай съёмки

На рисунке: P

1, P₂ – сечения плоскостей снимков; A,C – точки на земной поверхности, a₁,c₁,a₂,c₂ – их проекции на плоскости снимков.

Начало внешней системы координат XYZ положим в левом конце базиса (S₁S₂), ось X совместим с базисом, ось Z – с главным лучом левой связки. При таком расположении снимков и системы координат угловые элементы внешнего ориентирования равны нулю.

Вектора, соединяющие центр проекции и точки на снимке и на местности, коллинеарны. Коэффициент пропорциональности между этими векторами:

Разность координат точек на снимках называют параллаксом.

Поэтому формула (1) перепишется в виде:

Из этой формулы, а также из известных координат проекций точек на снимках можно определить координаты точки на местности:

Координата Z именуется

отстоянием. В данном случае съёмки она равна высоте фотографирования (H), взятой с обратным знаком, значит:

Продольный параллакс равен базису фотографирования, выраженному в масштабе в данной точке. Точки местности, расположенные в одной горизонтальной плоскости, имеют одно и то же значение продольного параллакса. Следовательно, по разности продольных параллаксов можно определить разность высот точек на местности. Пусть параллакс точки A равен p_A, параллакс точки C равен p_C. Тогда:

Применять эту формулу будем в следующем виде:

Здесь H – высота фотографирования, b – пространственный базис стереопары, выраженный в масштабе снимков.
