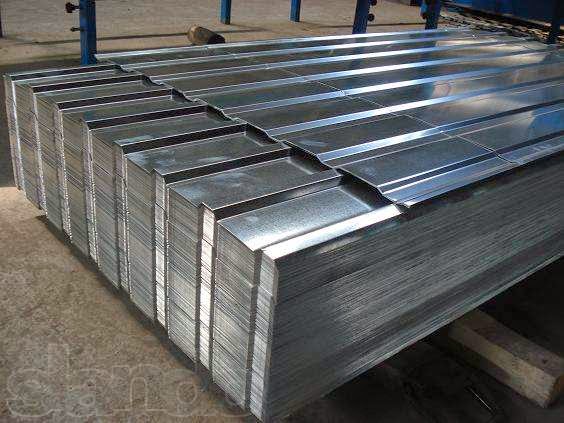

Стальной профилированный лист: маркировка, преимущества, монтаж, эксплуатация, производители
Один из самых популярных строительных материалов, который используется для сооружения кровли разных конструкций – это стальной профилированный лист. Материал представляет собою гнутые холодным способом стальные профили с определенной формой и использованием гофры. Для придания материалу особенных качеств он также покрывается полимером.
Маркировка
В зависимости от цели использования стального профилированного листа, он может иметь следующие типы:
- Н – материал, который используется для сооружения кровли;
- НС – лист, который применятся для крыш, стен и различных ограждений;
- С – стеновой строительный материал.
Кровельный вариант профнастила используется для покрытия объектов гражданского и промышленного типа разной площади, для сооружения навесов и козырьков, при строительстве небольших магазинов, загородных домов, коттеджей, заправочных станций, в качестве подвесного потолка на предприятиях и др.
Преимущества и недостатки
Как и любой другой материал для сооружения кровли, стальной профилированный лист имеет свои плюсы и минусы. Что касается преимуществ, то они следующие:
- более низкая стоимость в сравнении с другими материалами;
- долгий период эксплуатации, который может достигать 50 лет;
- удобство транспортировки;
- простота выполнения монтажных и ремонтных работ;
- стойкость перед различными факторами окружающей среды;
- высокие показатели экологичности, поскольку, в отличие от других кровельных покрытий, профилированный лист не выделяет опасных для людей и окружающей среды веществ;
- эстетичный внешний вид и др.
Что касается недостатков, то их не много:
- необходимость аккуратности во время монтажных работ, поскольку при контакте с острыми предметами защитное покрытие материала может быть разрушено;
- высокий шум во время дождя, что, однако, можно устранить при правильном монтаже;
- невозможность использования на круглых крышах маленького диаметра.
Особенности монтажных работ
Стальной профилированный лист – это один из немногих материалов для кровли, который не требует особых инструментов и оборудования. Важный момент здесь – это аккуратность при укладке, а также использование мягкой обуви, что предотвратит деформацию листа или повреждение защитного полимерного слоя. Количество материала для покрытия зависит от габаритов листов, а также от сложности конструкции кровли. Правильно рассчитать нужное количество профилированных листов поможет специалист.
Эксплуатация и ремонт
Стальной профилированный лист со временем может нуждаться в несложном ремонте и простом техническом обслуживании.
Время от времени необходимо проверять крышу на наличие поврежденных листов. При обнаружении ржавчины материал следует заменить новым, поскольку обычная краска не пристанет к покрытию и не остановит процесс коррозии.
Замена листов осуществляется достаточно просто, и в отличие от некоторых других кровельных материалов не требует полной замены конструкции крыши.
Ремонт может быть произведен как самостоятельно, при помощи ознакомления с особенностью выполнения работ, так и путем привлечения специалистов.
Популярные производители
Учитывая популярность строительного материала, он изготовляется многочисленными отечественными производителями практически в каждом регионе страны.
Самые востребованные изготовители:
- Группа металла Абсолют
- Заодилос
- Красный Выборожец
- Северсталь
Примеры использования
Н75-750
Назначение: профнастил (профлист) Н75 используется для возведения кровли, организации несущих конструкций, перекрытий и в качестве несъёмной опалубки.
Полезная (рабочая) ширина: 750 мм.
Габаритная (полная) ширина: 800 мм.
Используемая заготовка: прокат листовой оцинкованный в рулоне и прокат листовой оцинкованный с односторонним или двухсторонним полимерным покрытием по каталогу RAL.
Профилированный лист (профлист) Н75 возможно изготовить из заготовки толщиной, указанной ниже в таблице характеристик.
Стандартная длина профлиста (профнастила) Н75 составляет от 2 м до 12 м. По дополнительному согласованию имеется возможность изготовить листы как менее 2 м длиной, так и более 12 м (до 17,5 м).
Профилированный лист (профлист) изготавливается по Стандарту организации СТО 57398459-18-2006 (СТП/ПП/18) от 28 марта 2006г.
| Характеристики профилированного листа Н75-750 | |||||||||||
|
Тип профиля |
Толщина мате- риала, мм |
Площадь сечения F, см2 |
Масса 1 м длины, кг |
Справочные величины на 1 м ширины |
Масса 1 м2, кг |
Ширина заго- товки, мм |
|||||
|
При сжатых узких полках |
При сжатых широких полках |
||||||||||
|
Момент инерции, |
Момент сопро-тивления, см3 |
Момент инерции, |
Момент сопро-тивления, см3 |
||||||||
|
Wx1, см3 |
Wx2, см3 |
Wx1, см3 |
Wx2, см3 |
||||||||
|
Н75-750-0,55 |
0,55 |
6,90 |
5,9 |
76,66 |
20,23 |
17,01 |
81,35 |
18,10 |
21,52 |
7,87 |
1250 |
|
Н75-750-0,6 |
0,6 |
7,50 |
6,4 |
85,55 |
22,48 |
18,90 |
88,55 |
20,12 |
23,92 |
8,53 |
|
|
Н75-750-0,65 |
0,65 |
8,13 |
6,9 |
91,47 |
24,53 |
19,76 |
92,48 |
21,04 |
|
9,20 |
|
|
Н75-750-0,7 |
0,7 |
8,80 |
7,4 |
102,85 |
27,14 |
22,81 |
101,85 |
24,29 |
28,90 |
9,87 |
|
|
Н75-750-0,8 |
0,8 |
10,00 |
8,4 |
117,03 |
32,01 |
26,90 |
117,27 |
28,64 |
34,08 |
11,20 |
|
|
Н75-750-0,9 |
0,9 |
11,30 |
9,3 |
131,07 |
37,08 |
31,17 |
131,07 |
32,16 |
38,27 |
12,40 |
|
|
Н75-750-1 |
1 |
12,50 |
10,3 |
144,14 |
42,16 |
35,32 |
144,14 |
35,32 |
42,16 |
13,73 |
|
TTS 69:2019, Профилированные стальные листы для кровли и сайдинга.
Спецификация (2-я редакция)$96,00
Область применения:
Настоящий стандарт устанавливает минимальные требования к стальным листам с металлическим покрытием, профилированным для кровли и сайдинга. Он включает требования к:
- характеристикам простого листа, включая толщину основного металла, предел прочности на растяжение и предел текучести;
- характеристики металлического покрытия, включая тип покрытия и массу покрытия;
- характеристики лакокрасочного покрытия, включая устойчивость к изменению цвета и мелению;
- размерные характеристики профилированного листа, включая длину, прямоугольность и допуски; маркировка
- ; и
- соответствие.
Настоящий стандарт распространяется на неокрашенные и предварительно окрашенные профилированные стальные листы с минимальной толщиной основного металла 0,40 мм (с применяемыми допусками, указанными в таблице 1), которые покрыты цинковым, алюминиево-цинковым или алюминиево-цинково-магниевым сплавом методом погружения в расплав .
Настоящий стандарт не распространяется на другие строительные изделия, изготовленные путем холодной штамповки стальных листов, такие как обрешеточные швеллеры и несущие изделия, включая листы настила пола и прогоны.
ПРИМЕЧАНИЕ: Профилированные стальные листы могут быть изготовлены из предварительно окрашенных или неокрашенных рулонов. Текущая отраслевая практика включает производство листов определенной стандартной длины, а также длины по индивидуальному заказу, а также профилирование листов на месте.
ТТС 69:2019, Листы стальные профилированные для кровли и облицовки – Спецификация (2-я редакция) количество
Артикул: ТТС 69:2019 Категория: Строительство
- Описание
Область применения:
Этот стандарт устанавливает минимальные требования к стальным листам с металлическим покрытием, профилированным для кровли и облицовки. Он включает требования к:
- характеристикам простого листа, включая толщину основного металла, предел прочности на растяжение и предел текучести;
- характеристики металлического покрытия, включая тип покрытия и массу покрытия;
- характеристики лакокрасочного покрытия, включая устойчивость к изменению цвета и мелению;
- размерные характеристики профилированного листа, включая длину, прямоугольность и допуски; маркировка
- ; и
- соответствие.
Настоящий стандарт распространяется на неокрашенные и предварительно окрашенные профилированные стальные листы с минимальной толщиной основного металла 0,40 мм (с применяемыми допусками, указанными в таблице 1), которые покрыты цинковым, алюминиево-цинковым или алюминиево-цинково-магниевым сплавом методом погружения в расплав .
Настоящий стандарт не распространяется на другие строительные изделия, изготовленные путем холодной штамповки стальных листов, такие как обрешеточные швеллеры и несущие изделия, включая листы настила пола и прогоны.
ПРИМЕЧАНИЕ: Профилированные стальные листы могут быть изготовлены из предварительно окрашенных или неокрашенных рулонов. Текущая отраслевая практика включает производство листов определенной стандартной длины, а также длины по индивидуальному заказу, а также профилирование листов на месте.
Статус: Текущий | Опубликовано: 2019 г.| Заменяет: ТТС 69:2012
Стальные профилированные облицовочные листы | Панели и профили Томаса
Основные характеристики
Сильный
Легкий
Долговечный
Относительно простая установка с помощью простых инструментов
Доступен в различных цветах и вариантах отделки.
Заказы могут быть адаптированы к вашим требованиям.
Стальные профилированные листы также можно адаптировать. Когда необходим тепловой барьер для предотвращения образования конденсата (например, когда воздух внутри здания теплее, чем снаружи, например, в животноводческих помещениях или в отапливаемых помещениях), на нижнюю сторону листа можно нанести антиконденсационный нетканый материал.
Как это делается?
Мы производим листы из рулонной стали с плоским покрытием, которые обрабатываются на профилегибочном станке, вставляя профили (или узор) и придавая листу прочность. Мы можем изготовить практически любую длину листа от 500 мм до 9000 мм плюс, единственным ограничивающим фактором длины является транспортировка и обработка очень длинных отрезков.
Возможность выбрать точную длину, которая вам нужна, означает, что соединение листов по ходу крыши осталось в прошлом!
Плитка с эффектом плитки проходит через тормозной пресс, чтобы сформировать внешний вид плитки, но, как и в случае с другими профилями, все начинается с одного и того же основного материала.
Цвета и покрытия
Под верхним слоем полиэфирной и пластиковой отделки весь материал подвергается ряду базовых покрытий перед цинкованием, а затем покрывается верхним слоем. Поскольку они наиболее популярны, мы предлагаем стандартную цветовую гамму, подобранную таким образом, чтобы она гармонировала с окружающей средой, а также множество других доступных цветов. Если вам или вашему клиенту требуется специальный цвет, мы можем покрыть его номером Ral, но это может повлиять на цену и время выполнения заказа. Существуют различные допуски для покрытий, мы можем посоветовать наиболее подходящий для вашего проекта.
ТПП Пластизоль
TPP Plastisol — стальной продукт с покрытием, специально разработанный компанией Thomas для обеспечения превосходных эксплуатационных характеристик в течение всего срока службы по конкурентоспособной цене.
Это более прочное покрытие, чем полиэстер, и оно всегда указывается в проектах, где требуется гарантия долговечности.
Многие подрядчики по облицовке предпочитают использовать эту более прочную отделку, поскольку она облегчает монтаж. Мы ожидаем 15-25 лет, хотя мы считаем, что это может быть намного дольше.
Н.Б. Гарантия производителя на срок службы покрытия зависит от постоянной обработки и очистки.
*Цвета могут различаться в зависимости от экрана. Пожалуйста, свяжитесь с нашим отделом продаж для получения образцов цвета
См. Цвета пластизоля
ТПП Полиэстер
TPP Полиэстер – это продукт с покрытием из стали, который был разработан для агрессивных требований сельскохозяйственного сектора.
В целом полиэфирное или окрашенное покрытие является более дешевым вариантом, чем пластиковое покрытие, и хотя на этот продукт нет официальной гарантии, наш опыт показывает, что этот продукт долговечен.
Факторы, влияющие на ожидаемый срок полезного использования, включают
Аспект
Близость к побережью
Загрязнение
Физические повреждения (из-за висящих веток и т.
д.)
Одно из огромных преимуществ заключается в том, что по прошествии x лет, если отделка нуждается в уходе, это просто вопрос нанесения слоя краски.
Листы из полиэстера требуют осторожного обращения во время укладки, так как цветное покрытие легко поцарапать. Если это произойдет, базовое покрытие по-прежнему будет обеспечивать защиту от непогоды, и можно будет нанести подкрашивающую краску.
Мы тщательно отобрали наш плотный полиэстер различных цветов, чтобы он гармонировал с сельской местностью. Это приводит к продукту, который предлагает превосходную эстетику и срок службы по конкурентоспособной цене.
*цвета могут различаться в зависимости от экрана – пожалуйста, свяжитесь с нашим отделом продаж для образцов цвета
См. Цвета полиэстера
Какой профиль?
Доступно более 300 коробчатых профилей и гофрированных узоров, поэтому существует множество вариантов! Но если вы специально не сопоставляете существующий лист (т.е. если вам нужно установить их «конец в конец», чтобы увеличить прогон крыши), используемый фактический профиль обычно не имеет решающего значения.
Большинство из них описывается площадью покрытия, которую дают листы, когда их кладут внахлест, обычно 1000 мм, и высотой выступа или профиля, скажем, 32 мм. Итак, этот профиль известен как 1000-32. Многие модели немного отличаются друг от друга (из-за различий в профилегибочном оборудовании разных производителей). Наш ассортимент означает, что у нас найдется что-то подходящее для вас, даже если ваши требования носят специализированный характер.
Там, где требуется абсолютное совпадение, с нашим знанием профилей мы предлагаем услугу идентификации. Все, что нам нужно, это начертить на бумаге профиль и некоторые основные измерения. Пожалуйста, звоните для получения более подробной информации.
ТПП 1000-32 Форвард
Облицовка коробчатого профиля – современная альтернатива гофрированному металлическому листу. Благодаря более современному внешнему виду он становится предпочтительным для сельскохозяйственных зданий и сооружений.
TPP 1000-32 Коробчатый профиль имеет эффективную ширину покрытия 1 метр при глубине профиля 32 мм.
Он имеет капиллярную канавку на одном краю, что устраняет необходимость в использовании уплотнительных полос и защищает от атмосферных воздействий.
ТПП 1000-32 Передний грузовой пролет
Иллюстрация передней секции ТПП 1000-32
ТПП 1000-32 Передняя без ребер
ТПП 1000-32 Передний (без ребер) Грузовой пролет
ТПП 1000-32 Передний (без ребер) разрез Иллюстрация
ТПП 1000-32 Реверс
Все TPP 1000-32 можно использовать в качестве однослойного листового покрытия или поверх облицовки существующей крыши или части многослойной теплоизоляционной системы.
Это – Экономичный и надежный
Может изготавливаться большой длины
Легкий
Быстро и легко устанавливается
ТПП 1000-32 Пролет с обратной нагрузкой
ТПП 1000-32 Иллюстрация обратного сечения
ТПП 1000-32 Реверс без ребер
ТПП 1000-32 Реверсивный (без ребер) Нагрузочный пролет
ТПП 1000-32 Обратный (без ребер) разрез Иллюстрация
ТПП 1000-34 Форвард
ТПП 1000-34 Передний грузовой пролет
Иллюстрация передней секции ТПП 1000-34
ТПП 1000-34 Реверс
ТПП 1000-34 Пролет с обратной нагрузкой
ТПП 1000-34 Иллюстрация обратного сечения
ТПП Профнастил 14/3
Этот традиционный гофрированный профиль используется уже более века.
