Стальной композит: Стальные композитные панели Краспан-St

Содержание

Стальные композитные панели

Не нашли, что искали?

Вам перезвонят в течении 5 минут

Наличие: В наличии

Код товара: 195756

Сроки поставки товара
1 – 2 рабочих дня

1545 ₽/ м²

ЦветRAL

Толщина3/4 мм

Длина4000 мм

Ширина1500/1220 мм

Отправить заявку

Уточнить сроки

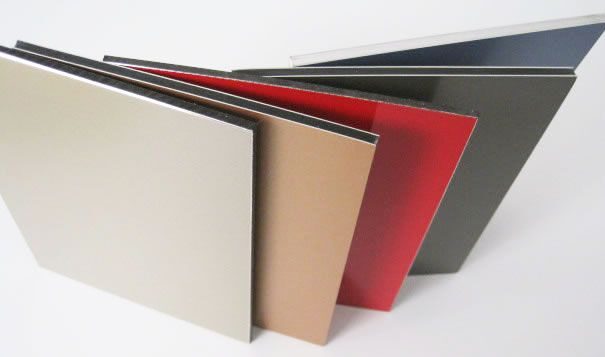

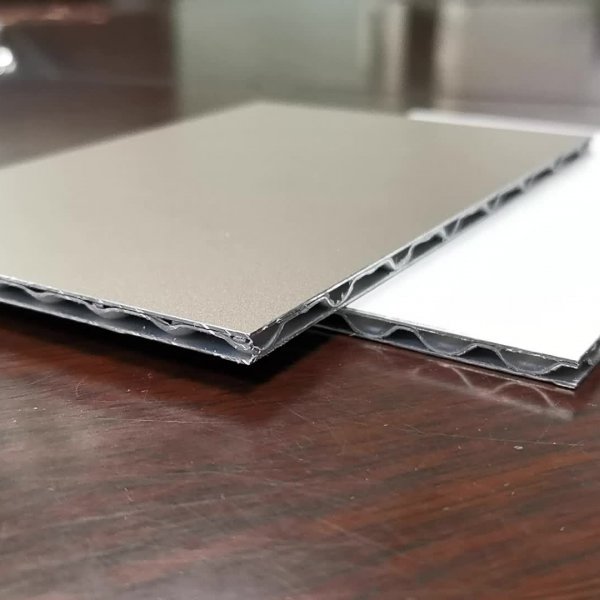

Стальные композитные панели – это трехслойный материал, который покрывается защитным слоем PVDF или PE. Широкая палитра Ral позволяет выбирать любой цвет, находящийся на лицевой поверхности панели. В центре находится полимер.

Сверху располагается защитная пленка, предотвращающая воздействие внешних факторов при транспортировке . Она снимается при монтаже.

Описание товара

Характеристики

Оплата и доставка

Композитные панели

Материал	Размер	Толщина	Ед.изм	Цена
Композитная панель	4000×1500	3 мм	м²	1545
Композитная панель	4000×1220	4 мм	м²	2035

* Для заказа листа нестандартного размера обратитесь к нашим специалистам по телефону 8 (800) 500-63-10

Композит имеет много уникальных преимуществ, благодаря которым можно назвать материал инновационным и самым востребованным на рынке.

— Легкость
— Прочность
— Стойкость к излому
— Устойчивость к коррозии и температурным колебаниям
— Неограниченный спектр цветовых решений
— Длительный срок эксплуатации.

Композитные панели различают по:

— Толщине. Самая распространённая толщина это 3 или 4 мм. Меньшая толщины подходит для декоративных элементов в интерьере, рекламных вывесок. Толщина алюминиевых панелей, которые находятся по бокам- от 0,21 до 0,5 мм.
— По степени горючести. Внутреннее покрытие может быть Г4, что является сильногорючим материалом, также Г1, являющийся слабогорючим.
— По лакокрасочному покрытию. Защитный лакокрасочный слой может быть PVDF или PE. Первый является самым стойким покрытием. Поверхность композитной панели может быть матовая или глянцевая, на усмотрение.

Покрытие PVDF является более рекомендованным к использованию, так как имеет менее вредоносное воздействие. Срок эксплуатации составляет до 50 лет, в то время как покрытие PE держится сроком не более 25 лет.

АКП используются для облицовки фасадов, декорирования входных групп и для интерьерной рекламы.

Цена на алюминиевые композитные панели начинается от 1000 р. за кв.м.

Вы можете заказать композитные панели в нашей компании с выгодой до 40%. Заказ вы можете оформить на почте [email protected] , либо по номеру телефона 8(800)500-63-10 и наш сотрудник свяжется с вами в ближайшее время.

Сертификаты

Сертификат на композитные панели Alucobond
pdf, 1. 23 Мб

Техническое свидетельство композитные панели Alucobond

pdf, 6.79 Мб

Внимание!

Цвет, характеристики и комплектация товаров, указанные на сайте, могут отличаться от реальных.
Вы можете получить бесплатную консультацию обратившись к нашим менеджерам.

Характеристики стальных композитных панелей

Параметры	Ед.изм	АКП 3мм	АКП 4мм
Параметры	Ед.изм	АКП 3мм	АКП 4мм	Длина	мм	1200 – 6000	1200 – 6000
Ширина	мм	1200 – 1500	1200 – 1500
Толщина	мм	3	4
Толщина алюминиевого слоя	мм	0. 3	0.4
Покрытие панели		PE	PE, PVDF
Марка сплава алюминиевого слоя		АМцНЗ	АМцНЗ
Группа горючести материала в соответствии с ГОСТ 30244		Г4	Г1
Допустимые отклонения размеров листов материала
Длина	мм	±4,0	±4,0
Ширина	мм	±2,0	±2,0
Толщина	мм	±0,2	±0,2
Толщина	мм	не более 1,0	не более 1,0
Физико-механические свойства
Вес панели	кг/м²	±3,8	±5,25
Минимальный радиус сгиба	мм	300	300
Эксплуатационные характеристики покрытий ПЭ, ПВДФ
Толщина покрытия	мкм	22-28°
Стендовые испытания при обычных погодных условиях		ПЭ более 5 лет; ПВДФ более 25 лет; без потери защитных свойств и внешнего вида

Оплата

Компания ООО «Ин-Фас» работает с юридическими и с физическими лицами и предлагает различные способы оплаты продукции.

— Оплата заказа осуществляется после согласования заказа с менеджером на основании выставленного счета.
— Оплата наличными осуществляется при самовывозе, и производится в нашем офисе с сотрудником компании.
— Безналичная оплата осуществляется банковскими картами, электронными кошельками или бесконтактной оплатой. Оплата зачисляется в течение нескольких минут с момента совершения операции в платёжных системах.

Доставка

— По г.Екатеринбург заказ можно получить самовывозом со склада, либо забрать с рук курьера. Склады работают с 10:00 до 17:00. Заказы поставляются за дополнительную плату.
— Стоимость и срок доставки в города Свердловской области рассчитываются индивидуально.
— Возможна доставка по всей России. Стоимость доставки рассчитывается индивидуально. Доставка работает еженедельно собственным транспортом компании в установленное заранее время.

Наши объекты

Посмотреть все объекты

Оставьте свой номер телефона чтобы получить визуализацию Вашего фасада

Соединительный элемент для композита и стальной конструкции

Аэронавтика прокладывает путь

Легковесный дизайн подвижных структур включает в себя многочисленные преимущества: чем меньше будет масса конструкции для ускорения и перевозки, тем меньше будет потребление топлива, меньше транспортные расходы и меньший углеродный выброс. В некоторых случаях целью легковесной конструкции является улучшение эксплуатационных характеристик, таких как повышенная грузоподъёмность или больший диапазон. Кроме того, побочные эффекты снижения веса не являются незначительными. Меньший вес конструкции может привести к меньшим двигателям, что, в свою очередь, может привести к дальнейшему снижению веса. Существуют два различных подхода к снижению веса конструкции. Во-первых, применение принципов легковесного проектирования, таких как использование упрочненных кожей конструкций, и, во-вторых, замена материала, например, замена стали на композиты.

Аэронавигационная отрасль лидирует в сфере замены материалов. Когда в восьмидесятых годах Airbus разработал A320, на алюминиевые сплавы приходилось около 65% веса конструкции, тогда как новый A350 состоит только из 20% алюминиевых сплавов. Доля композитов, напротив, увеличилась с 13% до 53%. Аналогичная тенденция комбинирования различных материалов и более широкого использования армированных волокном полимеров (FRP) также наблюдается в железнодорожной и автомобильной промышленности.

Судостроение

Похоже, что одним из секторов, в котором так активно не учитывается тенденция к легкому проектированию и замене материалов, является гражданское судостроение. С другой стороны, на долю мирового судоходства приходится примерно 4,5% глобальных парниковых газов. По сути, контейнеровозы, танкеры и круизные лайнеры изготовлены из стали, а их конструкция сварена из более мелких стальных элементов.

Этот факт довольно удивителен, так как индустрия строительства лодок и яхт была пионером в применении композитных деталей в промышленно развитом секторе производства. Например, процесс Scrimp (разновидность вакуумной инфузии), разработанный в судостроительной промышленности, используется модифицированным образом для изготовления заднего гермошпангоута Airbus A380.

Можно найти несколько примеров успешного внедрения FRP (стеклопластика), например, шведские корветы класса Visby, показывающие, что возможно и выгодно использовать новые материалы в судостроении.

В настоящее время ветер перемен дует в судостроительной промышленности Европы, где производятся, прежде всего, специальные и круизные суда. Несколько верфей рассматривают возможность внедрения стеклопластика на судах разных типов.

Причинами применения легковесных материалов в судостроении, помимо потребления топлива, являются лучшее соотношение полезной нагрузки к конструктивному весу или уменьшение тяги. Это может открыть новые морские пути или, в случае речных круизных судов, продлить сезон. Дополнительной причиной является повышенная стабильность благодаря более низкому центру тяжести.

Несмотря на преимущества FRP, они не используются широко в судостроительной промышленности по трем причинам:

Суда представляют собой сложные конструкции, которые могут стоить от 400 до 800 миллионов евро, например, в случае круизных судов. Штрафные сборы за неисполнение обязательств являются стандартом в отрасли, что означает, что задержки могут означать миллионные штрафы.

Как правило, производимые подобные судна являются единственными в своем роде, что означает, что любое новшество должно финансироваться судном, на котором оно внедряется.

Правила и нормы являются строгими и консервативными, судна в международных водах должны проектироваться в соответствии с правилом ММО «Безопасность жизни на морях — Солас».

До недавнего времени единственным разрешенным конструкционным материалом из-за правил пожарной безопасности была сталь. Недавние изменения в правилах позволяют использовать стеклопластик при условии, что эквивалентная безопасность доказана.

Примером, демонстрирующим потенциал стеклопластика в судостроительной отрасли, является автомобильный перевозчик Siem Cicero, произведенный хорватской верфью Uljanik. На этом корабле три верхние палубы были заменены на стеклопластиковую конструкцию, что привело к снижению веса на 25% на этом участке.

Технология стыка/соединения

Поэтому, будущее судостроения — это сочетание стали и других материалов, таких как стеклопластик, поскольку нет смысла менять всю стальную конструкцию на стеклопластик. Это связано с техническими и экономическими причинами. Таким образом, технология соединения является ключевым фактором при использовании стеклопластиковых конструкций на верфях. Обычные способы соединения металла и FRP — это склеивание или скрепление болтами. Однако их нельзя применять непосредственно в судостроительной промышленности, где предпочтительным способом соединения является сварка. Типичные допуски в судостроении усложняют создание необходимых отверстий. Кроме того, минимальная толщина в 5 мм, основанная на правилах, усложняет одновременное изготовление отверстий в стали и стеклопластике. Один из аргументов против склеивания заключается в том, что суда, как правило, изготавливаются в неконтролируемой среде, а это означает, что конструкция подвергается изменениям температуры и влажности. Кроме того, склеивание — это трудоемкий и дорогостоящий процесс одобрения в судостроительной промышленности.

Стандартный коннектор для композита и стали

Целью немецкого проекта Fausst (Faser und Stahl Standard Verbindung (Стандартное соединение волокна и стали) стала разработка соединителя в соответствии с потребностями судостроительной промышленности, используя как композит, так и сталь, что соответствует правилам судостроения и не требует дополнительных специализированных этапов производства на верфи. На рисунке 1 показана технология соединения.

Рисунок 1. Соединение FAUSST: в незаламинированном состоянии (слева), схематически (посередине) и в заламинированном состоянии (справа). 1 — стальная структура, 2 — сварной шов, 3 — плоская сталь, 4 — сварной шов, 5 — полотно Fausst, 6 — переход в структуру Fausst, 7 — композитная структура

Доработки и изменения являются стандартными процедурами на верфях: металлические детали обрезаются до конечных размеров или допусков непосредственно на верфи. Сварка — нормальный процесс соединения. В противоположность, в случае деталей из термореактивных композитов, возможны только незначительные изменения.

Однако для обеспечения рентабельности и технологичности соединительный элемент должен уметь справляться с этими стандартными процессами на верфи. Разработанный полуфабрикат отвечает всем требованиям. Fausst состоит из металлического соединительного элемента, например плоского стержня, на который приварен один или несколько гибридных тканей. Эти гибридные ткани интегрированы в производство стеклопластика методом ламинирования и инфузии. После отверждения получается стеклопластиковая деталь со стальным краем. Этот стальной край затем может быть адаптирован к конструкции судна и приварен к нему с использованием обычных технологий судостроения.

Производство полуфабриката

На рисунке 2 показаны различные этапы производства, наблюдаемые при производстве полуфабриката. Первым шагом является создание текстильной части полуфабриката. В сотрудничестве с Fritz Moll Tex¬tilwerke был разработан гибридный трикотажный материал, который с одной стороны изготовлен из 100% стальных волокон, а с другой — из 100% стекловолокон.

Рисунок 2. Этапы производства Fausst.

Каждый слой состоит из пяти различных типов нити, которые удерживаются между собой с помощью прошивной нити. Этими нитями являются три нити по основе и две прошивные — по утку. Нити для укладки и основы находится в направлении ширины текстиля. Каждая прошивная и по основе нить представляют собой одиночную нить, тогда как нить по утку является непрерывной. Следовательно, для ткани длиной приблизительно 150 мм требуется 60 прошивных и 180 нитей по основе и только шесть различных нитей по утку, поскольку они не покрывают всю длину ткани и изготовлены из стальной и стеклянной пряжи. Этот эффект приводит к соединению и перекрытию стальных и стеклянных волокон, что, в свою очередь, приводит к переносу нагрузки из-за трения, а также благодаря взаимодействию в точках пересечения. Производственный процесс осуществляется с помощью вязальной машины с электронным управлением, которая обеспечивает скорость производства до 100 м/ч. В представленном случае использовалась стандартная машина Comez Decortronic 1000EL, которая обычно используется в текстильной промышленности для производства лент. В настоящее время производится плоский текстиль с одной металлической стороной. Однако конструкция является адаптивной и может также изготавливаться с использованием кругловязальной машины.

Следующим этапом является проектирование металлического соединительного элемента. Необходимо учитывать четыре принципа:

Расстояние между частью стеклопластика и местом соединения должно быть достаточно большим, чтобы предотвратить повышение температуры на участке стеклопластика выше 50°C, которая может быть при сварке ее к стальной структуре. Необходима минимальная длина.
Данный соединительный элемент позволяет работать с ним на последующем этапе, например, при укладке его к поверхности.
Любое напряжение на волокна должно быть распределено вдоль линии волокон, сводя к минимуму волнистость.
Нагрузка и нейтральная ось должны быть совмещены. Таким образом, могут быть разработаны различные геометрии соединений, что позволяет соединять монолитные или многослойные (сэндвич) детали с металлической структурой (рисунок 3).

Рисунок 3. Примеры геометрии стыка: плоский коннектор различной толщины, материалов и количества слоев Fausst (a и b), профиль «коробочного» типа (с) и круглый профиль с приваренными слоями Fausst (d).

На последнем этапе один или несколько слоев гибридного плетеного материала соединяются с соединительным элементом посредством контактной сварки. Этот процесс позволяет эффективно изготавливать соединители Fausst с несколькими слоями ткани, используя надежный и хорошо известный процесс.

Идея этого проекта заключалась в попытке интегрировать детали, изготовленные специализированными производителями, такие как стеновые панели и каюты, в судно с использованием облегченной конструкции и сварки непосредственно на верфях. В других возможных случаях применения, например, в автомобильной промышленности, металлические детали могут быть первоначально соединены сваркой с гибридным текстилем, а затем может быть произведен композит на следующем этапе. Таким образом, полуфабрикат изготавливается с использованием двух разных стандартных процессов, которые могут быть автоматизированы и пригодны для массового производства.

Применение полуфабрикатов

Полуфабрикат Fausst разработан для таких производственных процессов, как ручная выкладка, формование с переносом смолы (RTM) или вакуумное формование с помощью переноса смолы/инфузии (VARTM), где каждый слой Fausst перекрывается другими слоями стеклопластика для производства непосредственно стеклопластиковой структуры. Затем весь пакет пропитывается смолой. Теоретически, в качестве волокнистого материала можно использовать препрег, если для уменьшения риска пористости также используются клеевая пленка. Затем стеклопластиковая деталь с кромкой Fausst может быть присоединена к стальной детали посредством обычной сварки.

Примеры использования

Как и в аэрокосмической промышленности, одобрение стеклопластиковых конструкций для военных кораблей подчиняется другим правилам, нежели гражданским. Это облегчает применение подобных структур. Например, на верфи Saab Kockums была разработана концепция, согласно которой надстройка фрегатов была заменена сэндвич-конструкцией из стеклопластика. В дополнение к вышеупомянутым преимуществам есть еще преимущество в уменьшенной радиолокационной сигнатуры. Соединение между стальным корпусом и стеклопластиком выполняется с использованием U-профиля, получившаяся суперструктура (стеклопластик-сэндвич) соединяется и затем приваривается к корпусу судна в U-профиле. Такой подход к соединению сравнивается с недавно разработанной системой соединений Fausst. Выбранный соединитель Fausst имеет симметричную двухступенчатую конструкцию с использованием в общей сложности четырех слоев Fausst. В сотрудничестве с Saertex, сэндвич-конструкция была изготовлена с помощью инфузии, рисунок 4.

Рисунок 4. Сравнение между U-профилем и сэндвич-структурой Fausst: U-профиль схематично (слева), FAUSST-FRP схематично (посередине) и фото соединителя Fausst (справа). A — Стальная структура, B — Сварной шов, C — U-профиль, D — Адгезивный стык, E — Композит, 1 — Стальная структура, 2 — Сварной шов, 3 — Плоская сталь, 4 — Сварной шов, 5 — Полотно Fausst, 6 — Переход в структуру Fausst, 7 — Композитная структура

При проведении механических испытаний была задача измерить прочность соединяющего элемента, поэтому центр был заполнен гибридной тканью, который действовал в качестве разделителя.

Рисунок 5 показывает диаграмму смещения нагрузки образца растяжения, а также геометрию образца.

Рисунок 5. Отображение смещения нагрузки и геометрии образца конфигурации Fausst

Из-за геометрии образца невозможно рассчитать прочность, так как поперечное сечение изменяется в сварочном шве. Следовательно, определяется линейная прочность соединения, которая составляет 217 кН/м, имея реальное перекрытие 20 мм. Следует отметить, что ширина сварного шва составляет приблизительно 3 мм. В следующей серии испытаний с использованием биаксиальной ткани между гибридными слоями Fausst были достигнуты предел прочности при растяжении 260 кН/м и предел прочности при сжатии 800 кН/м.

Сравнивая эти значения с адгезивным соединением, достигаются аналогичные значения прочности на разрыв с этим перекрытием для адгезивной системы с прочностью на сдвиг 5 МПа. Это значение соответствует реалистичному значению адгезионного соединения сталь-FRP, если учитывать такие факторы, как старение. Преимущество соединения Fausst по сравнению со склейкой с профилем состоит в том, что используется меньше стали, что приводит к меньшему весу, исключает этап производства (склейка стеклопластика с профилем) и обеспечивает постоянное соединение посредством сварки.

Заключение

Полуфабрикат Fausst устанавливает новую технологию соединения стальных и стеклопластиковых конструкций. Эта технология основана на гибридном текстиле. Растягивающие нагрузки свыше 200 кН/м переносятся 4 слоями сварного текстиля Fausst. Преимущества перед клеевыми или механическими соединениями заключаются в более коротком перекрытии, оптимизированном переносе нагрузки по волокнам и скорости процесса.

Будущая цель команды разработчиков — стандартизация полуфабриката и одобрение в морской отрасли, чтобы дизайнеры могли работать с сертифицированными значениями материалов. Дополнительным преимуществом Fausst является то, что качество полуфабриката контролируется во время производства, а это означает, что во время внедрения необходимо проверять только качество стандартных процессов, таких как ламинирование и сварка.

Первым направлением применения технологии соединения была судостроительная промышленность, однако эта технология соединения также подходит и для других секторов, таких как автомобильная, железнодорожная или строительная промышленность, где необходимо переносить высокие нагрузки, требуются короткие сроки сборки или использование предварительно оборудованных полуфабрикатов.

По вопросам данной технологии просим связываться с нами: +7 (812) 748-23-98.

Статья была опубликована в номере 4 (84) 2019

Алюминиевые композитные панели (кассеты) для наружной отделки навесной фасадной системы в Москве

Алюминиевые композитные панели (алюминиевый композит) de facto – конструктивные и технологические решения многослойных облицовок для связанных и навесных фасадных систем (НФС) путем комбинации в одном изделии двух и более материалов, в том числе композитных.

Наиболее наглядные и популярные примеры таких решений – металлокассеты (коробчатого типа) с внутренним заполнением плитой из вспененного термопласта (или базальтового волокна) и плоские многослойные листы, карточки с наружным (или наружным и внутренним) слоем из алюминия и заполнением вспененным полимером по типу «сэндвич». Фиксация заполняющего материала в металлокассетах преимущественно выполняется склеиванием специальными адгезионными составами, в алюминиевых «сэндвич» панелях – склеиванием и опрессовкой, что позволяет снизить риски расслоения комбинированной облицовки во время эксплуатации при изменениях температурно-влажностного режима из-за разного температурного расширения металла и полимера.

Обратите внимание на этапы реализации вашего объекта

Первый этап

Консультация по стоимости, материалах, сроках реализации объекта

Что входит в 1-й этап:

Сметная стоимость работ
Подборка профильной системы
Подборка стеклопакетов
Расчет сроков реализации

Первый этап помогает вам узнать преимущества работы с нами и ни к чему вас не обязывает

Второй этап

Разработка рабочего проекта

Что входит в 2-й этап:

Коррекция стоимости
Коррекция материалов
Разработка проектной документации
Корректировка проекта после замера

Мы полностью с вами прорабатываем проект до каждой мелочи

Третий этап

Изготовление и сборка конструкций

Что входит в 3-й этап:

Изготовление стеклопакетов и стекла
Заготовка профиля
Покраска профиля
Сборка конструкций

Под вашем контролем мы выполняем установку конструкций на вашем объекте

Четвёртый этап

Монтаж конструкций

Что входит в 4-й этап:

Доставка конструкций на объект
Подготовка объекта к монтажу
Монтаж конструкий
Уборка строительного мусора

Под вашем контролем мы выполняем установку конструкций на вашем объекте

Каждый этап работ, у нас свой специалист!

Качественная обработка заказа гарантированная!

Роман

Руководитель

Опыт работы в строительстве 16 лет
Реализовано более 600 объектов

Татьяна

Проект менеджер

Опыт работы в строительстве 14 лет
Запущено в работу более 200 объектов

Сергей

Руководитель проектов

Построено более 300 объектов

Комбинированный композит в оболочках НФС – металлокассеты или сэндвич панели – благодаря наличию внутреннего слоя из тепло- и звукоизолирующего материала повышает эксплуатационные свойства фасадной системы, но имеет больший удельный вес и цену, чем аналоги без утеплителя. Более высокие прочностные характеристики у композита в виде кассет, но в алюминиевых композитных панелях типа сэндвич внрутренний слой вспененного полимера защищен с двух сторон алюминиевым листом, что на порядки снижает риски накопления влаги в материале с соответствующими негативными последствиями.

Профилирование плоских карточек композита из листа в форму «открытой» коробки позволяет создавать визуально объемные элементы фасадной облицовки, но эстетический вид по факту является исключительно сопутствующим. Главной и определяющей целью формирования композита в виде кассеты было и остается усиление модуля упругости и прочности на изгиб облицовки за счет образования ребер жесткости по периметру. Попутно кассетный стальной композит или алюминиевые композитные панели за счет слоя вспененного материала приобретают более высокие теплозащитные и звукоизоляционные характеристики, хотя растет и цена облицовки.

В целом пакет прочностных характеристик и сэндвич-стальных, алюминиевых композитных панелей, и композщитов в форме кассет определяется материалом и толщиной листа (двух листов в сэндвич конструкциях), которая для стали может быть в пределах 0. 5 – 2 мм, нержавеющих марок – 0.6 – 1.1 мм, для алюминиевых сплавов – 0.8 – 2 мм, сплавов цинка и титана – 0.7 – 1 мм, меди, латуни – 0.7 – 1.5 мм.

Снижение веса композитных панелей и композитов кассет в фасадах возможно в случае производства с просечками, перфорацией, применением заполняющего материала с меньшей плотностью и т.д.

К преимуществам заполнения комбинированного композита — стальных, алюминиевых панелей или кассет вспененными полимерами относят усиление теплозащиты и звукоизоляции фасада в целом. На практике в случае систем с вентилируемой воздушной прослойкой (зазором) дополнительное утепление внешнего экрана не приводит к повышению теплоизоляционных свойств НФС, а рост индекса изоляции от воздушного шума незначительный из-за несущественного увеличения поверхностной массы оболочки. В то же время, для объектов с пожарной нагрузкой более 1000 МДж/м2 вообще запрещено применение кассет с заполнением композитными материалами, в зданиях I — III степеней огнестойкости нужно выбрать НФС с материалами экранов групп горючести не выше Г1 и которые не распространяют горение, зданиях классов функциональной пожарной опасности Ф1. 1 и Ф4.1 – только НФС класса К0 с применением негорючих материалов в облицовках и теплоизоляции.

Дополнительно следует отметить, что письмо Минрегиона РФ от 12.01.2011 № 148-ИП/08 запрещает применение композитов в кассетах или сэндвич панелях, если они не прошли натурные огневые испытания по требованиям ГОСТ 31251-2008 в составе этих кассет, причем если композиты наполнения относится к группе горючести Г1, то подрядчик или заказчик обязан провести дополнительные экспресс-испытания.

Металлокассеты и сэндвич панели для оболочек НФС изготавливают из нержавеющих марок стали, тонколистовой оцинкованной стали (ГОСТ Р 52146-2003, ГОСТ Р 52246-2004), углеродистой, низколегированной стали (ГОСТ 19903-2015 и др.) с защитными антикоррозионными и декоративными покрытиями на производственных линиях.

Производство (изготовление) кассет в Москве или другом городе страны может осуществлять подрядчик, проектирующий и устанавливающий НФС на объекте, а многослойных панелей — завод изготовитель по размерам подрядчика, но в обоих случаях для изготовления используются материал производителя листового проката. Так, Ruukki Construction работает с прокатом SSAB Europe, а в нашей стране с прокатом НЛМК, ММК, Северсталь и др., т.е. по сути, является промежуточным звеном между подрядчиками и производителями проката, цена продукции которых дает старт ценам на рынках.

Как комбинированный композит, стальные кассеты и сэндвич панели со вспененным полимером имеют высокие прочностные характеристики, устойчивы к ветровому подпору, механическим воздействиям, при исполнении из нержавеющей или оцинкованной стали — атмосферной коррозии и эрозии, долговечны. В сравнении с кассетами и сэндвич панелями — композитом из цветных металлов, стальные имеют небольшую стоимость и отличаются меньшим коэффициентом температурного расширения. Поэтому при монтаже стальных штучных элементов оболочек их крепят к подсистеме открытым и закрытым способом, формируя для крепежа отверстия овальной или круглой формы большего размера из расчета 1-1.5 мм/м модуля, чтобы компенсировать температурное расширение элемента.

Удельный вес квадратного метра алюминиевый кассеты с покрытиями не более 3 кг, алюминиевой сэндвич панели – 5 кг и на сегодня это, пожалуй, одна из самых легких облицовок НФС, включая композиты и деревянный сайдинг. При небольшом удельном весе кассеты за счет ребер жесткости, а панели благодаря слоистой структуре отличаются высокой устойчивостью к ветровым нагрузкам, механическим повреждениям, а материал даже при нарушении защитного покрытия самопассивируется и практически не подвергается атмосферной коррозии. Заявленная на композитные панели цена, как правило, определяется не столько стоимостью материалов, сколько эстетикой внешнего вида изделий и брендом производителя.

В целом срок службы алюминиевых комбинированных композитов ограничивается не долговечностью материала, а потерей эстетических свойств облицовки, что происходит после нарушения целостности защитно-декоративных покрытий при атмосферной эрозии или механическом воздействии. Причем вопреки распространенному мнению коррозия алюминия здесь играет не определяющую роль, а риски электрохимической коррозии из-за возникновения гальванической пары алюминий — стальная подсистема полностью нивелируются креплением с хромовым покрытием.

На текущий момент цинковый композит – один из самых дорогих по себестоимости и отпускной цене вид облицовки НФС и в пределах нашего рынка основные объемы изделий по каталогу поставляются RHEINZINK Group из Германии, причем в ассортименте производителя готовые альбомы технических решений для кассет и панелей прямоугольной, квадратной, ромбической формы – гладких, выпуклых, с просечками, перфорацией, гнутьем и пр.

Цинковая кассета или панель — композит высокого качества, имеет линейное расширение не более 2,2 мм / м х 100 К в направлении прокатки и не более 1,7 мм / м х 100 К в перпендикулярном направлении, т.е. при повышении температуры изделия от -20 до + 30 градусов метр сплава вдоль прокатки увеличится всего на 1.1 мм, что практически нивелирует риски расслоения «сэндвича» и дает возможность выполнить монтаж отделки открытого типа с минимальными технологическими зазорами.
