размер добора

Расчет ширины доборов
-примеры расчета-
исходные данные (стандартные размеры):
коробка   2100*80*40мм
наличник   2150*80*15мм
добор  2070*50*16мм
добор   2070*90*16мм
добор   2070*135*16мм
добор   2070*180*16мм

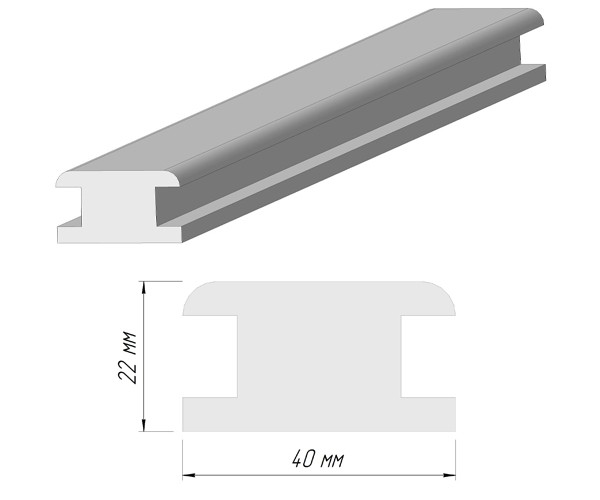

планка соединительная  2100*30*25мм
схема установки:
Расчет ширины добора в зависимости от толщины стены
комплектация: коробка+добор+наличники с 2-х сторон
стена  коробка  паз  добор
620,0мм–
80,0мм+20,0мм=560,0мм
240,0мм–80,0мм+20,0мм=180,0мм
комплектация: добор (паз+паз)+наличники с 2-х сторон
стена  паз     добор
620,0		мм+15,0мм   =635,0мм
165,0мм+15,0мм   =180,0мм
Расчет ширины стандартного добора с планкой соединительной
комплектация: коробка+стандартные доборы+планка соединительная+наличники
допустим ширина стены 620 мм
к ширине стены прибавляем 16 мм (max) — с одной стороны должна выступать коробка за плоскость стены на 8 мм (max), с другой — добор, так же на 8 мм (длина шипа наличника)
отнимаем 80 мм (ширина коробки) и прибавляем 10 мм (глубина паза в который вставляется добор)
получаем 566 мм — требуемая ширина доборов с учётом планки
стена  коробка  выступ  паз  добор+планка
620,0мм–
80,0		мм+16,0мм+10,0мм=566,0ммтребуемая ширина доборов с учётом планки соединительной
     (min+10,0мм)
определяем ближайший подходящий по размеру стандартный добор, и их количество
566 мм / 180 мм=3,14 шт. , округляем до целого числа, получаем 3 добора шириной 180 мм
добор+планка   стандартный добор    кол-во доборов   кол-во доборов, целое число
566,0мм /180,0 мм =3,14шт. =3,0шт.необходимое количество доборов
определяем количество планок соединительных, количество доборов минус 1, получаем на 3 добора — 2 планки
кол-во доборов
     кол-во планок
3,0шт. – 1,0  =2,0шт.необходимое кол-во планок соединительных
ширина между пазами соединительной планки 13 мм, ширина 2-х пазов 13 мм*2=26 мм
планка без паза    кол-во планок   2 планки без паза
13,0мм * 2,0шт.  =26,0ммобщая ширина планок соединительных без паза
ширина доборов, без учета ширины пазов, 566 мм — 26 мм =540 мм
добор+планка   2 планки без паза    добор
566,0мм –26,0 мм =540,0ммобщая ширина доборов без планок соединительных
определяем количество доборов 540 мм / 180 мм= 3 добора шириной 180 мм
ширина доборов   стандартный добор    кол-во доборов
540,0мм /180,0 мм =3,0шт.необходимо 3 добора шириной 180 мм и 2 планки соединительные
примечание:
для приближения ширины добора к стандартному значению (разница 10-20 мм), можно:
выпустить коробку и добор от плоскости стены не на 8, а на 5 мм (min),
шип добора не вставлять на полную глубину паза, а на 2-3 мм меньше глубины паза,
 а также, можно обрезать добор по ширине.
стена   коробка  выступ  паз добор+планка
350,0мм –80,0мм+16,0мм+10,0=296,0мм  требуемая ширина доборов с учетом планки соединительной
     (min +10,0мм)
добор+планка   стандартный добор    кол-во доборов   целое число, кол-во доборов
296,0мм /135,0мм  =2,19шт. =2,0шт.необходимое кол-во доборов
кол-во доборов        кол-во планок
2,0шт.  –1,0шт.  =1,0шт.необходимое кол-во планок соединительных
планка без паза   кол-во планок    1 планка без паза
13,0мм *1,0шт.  =13,0ммобщая ширина планок соединительных без паза
добор+планка   2 планки без паза    добор
296,0мм –13,0мм  =283,0ммобщая ширина доборов без планок соединительных
добор   стандартный добор    кол-во доборов
283,0мм /135,0мм  =2,1ммнеобходимо 2 добора шириной 135 мм и 1 планка соединительная
в качестве добора можно использовать панель >>
 Расчет ширины панели в зависимости от толщины стены
стена
350,0мм–75,0мм=245,0ммширина панели толщиной 8 или 16 мм

Телескопические доборы – виды, размеры, материалы, установка

Если опыта в монтаже дверной фурнитуры у вас нет, а очень хочется сделать все красиво и аккуратно, то вам нужны телескопические доборы на межкомнатные двери. Далее мы пошагово разберем, что это такое, из чего такая фурнитура делается и какие существуют размеры телескопических доборов на межкомнатные двери и на входные двери, а практикам мы наглядно покажем монтаж доборов своими руками.

Телескопические доборы для межкомнатных дверей считаются лучшим выходом для начинающего мастера.

Содержание статьи

Какие бывают доборы

Для начала давайте разберем, что такое добор и чем телескопический добор отличается от обычного.

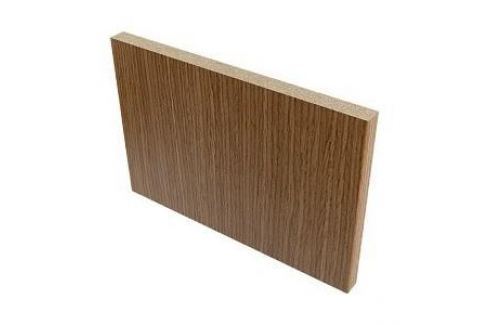

Добором называют планку, которая устанавливается на торцевую часть дверного проема и находится между дверной коробкой (луткой) и наружным дверным наличником, обрамляющим дверной проем.

Доборы устанавливаются далеко не на всех дверях. Если толщина стены не превышает 140 мм, то никакие доборы вам в принципе не нужны. Подобная фурнитура устанавливается, только если дверной проем находится на толстой стене или простенке и толщины коробки не хватает чтобы перекрыть торец стены полностью.

Профессионалы различают 3 вида доборов:

  1. Телескопические конструкции;
  2. Прямые планки с кромкой;
  3. Прямые планки без кромки.

Между собой доборные планки отличаются только технологией монтажа и внешним видом.

Как показано на схеме выше варианты с кромкой и без, отличаются только наличием этой самой кромки. Никакой практической функции кромка не выполняет, только декор. Цена планок без кромки немного ниже, но поверьте, такая экономия не лучший выход.

Если наличник чуть сдвинется, то хозяевам придется либо чем-то заклеивать торец планки, либо подбирать краску в тон наличнику. Оба варианта в любом случае будет заметно и выглядят они, мягко говоря, не очень красиво.

Телескопические доборы на межкомнатные двери от обычных прямых отличаются наличием паза на торце, который обращен к наличнику. С противоположной стороны в таких конструкциях может быть шип, прямой срез или такой же паз.

Здесь есть небольшой нюанс, для нормальной установки телескопического добора на дверной коробке должен быть прорезан специальный паз. В свою очередь наличники также нужно брать не простые, а Г-образные. Причем паз на коробке прорезается в заводских условиях с применением специального инструмента. Дома своими руками, да еще и не очень опытному мастеру такая работа не под силу.

Под телескопический добор нужно брать дверную коробку с пазом и Г-образный наличник.

Кстати если вы решите устанавливать на свой проем обычные прямые доборные планки, то пошаговую инструкцию по монтажу и практические советы по выбору данного товара можно найти «здесь».

Тонкости выбора

Подобную фурнитуру желательно покупать сразу, вместе с дверной коробкой, потому как после установки дверной коробки будет тяжело угадать оттенок добора.

Подбор планок по размеру

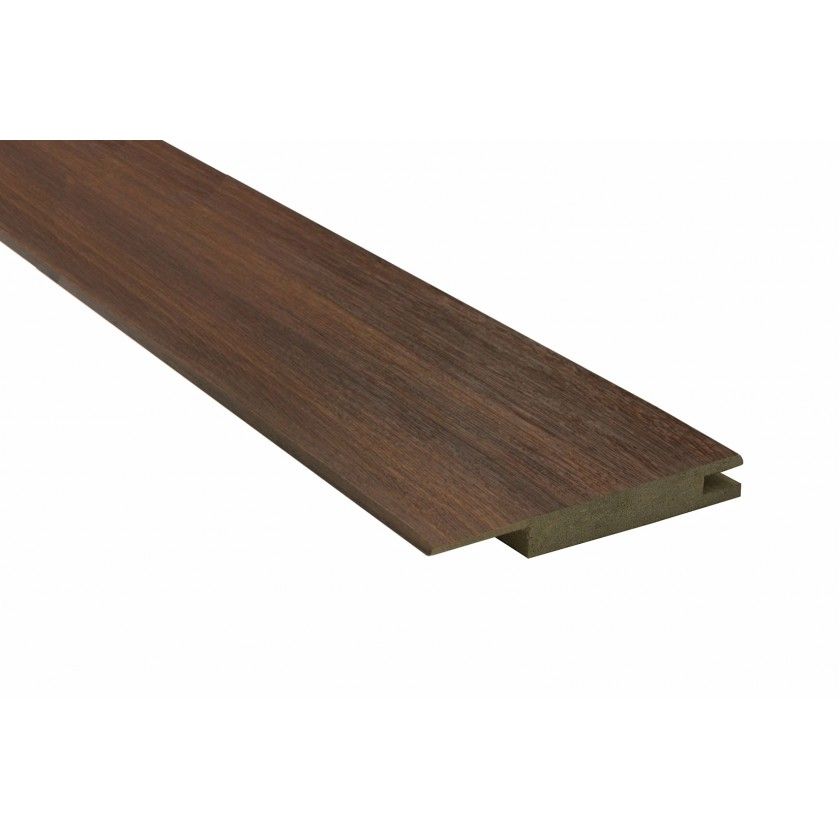

Телескопический добор на межкомнатную дверь и аналогичная конструкция на входную дверь отличаются только толщиной и материалом изготовления. О материале мы поговорим чуть позже, а сейчас разберем, какие существуют размеры телескопических доборов.

Толщина телескопического добора на межкомнатные двери стартует от 10 мм.

Так как конструкция оборудована торцевым пазом, ее толщина не может быть меньше 10 мм. Хотя справедливости ради следует заметить, что существуют планки, в которых основное тело добора имеет толщину порядка 7 мм, но в таких планках по краям есть накладки которые образуют паз.

Толщина доборов на межкомнатные двери колеблется в районе 10 – 14 мм. Под входные двери их тоже можно использовать, но все же если условия позволяют, то для входных дверных проемов лучше брать планки потолще 15 – 25 мм.

Под проемы для входных дверей доборные телескопические планки желательно брать потолще.

На витринах строительных магазинов сейчас можно найти телескопические доборные планки шириной от 90 мм, до 400 мм. Но самыми ходовыми размерами являются 90 мм, 130 мм и 170 мм.

Самые распространенные телескопические конструкции имеют размеры 90, 130 и 170 мм.

Если вам нужна не стандартная, очень широкая доборная планка, то ее можно заказать в любой мастерской специализирующейся на изготовлении дверей или сборке мебели. Но можно пойти другим путем и собрать такой добор из нескольких планок.

Если ровная стыковка прямых планок довольно проблематична, то телескопические конструкции легко стыкуются при помощи тонких соединительных планок, на схеме ниже этот элемент конструкции указан как «фиксирующий элемент».

Собрать широкий добор из нескольких телескопических планок не составит большого труда.

Что касается длины, то размеры телескопических планок варьируются в диапазоне от 2150 мм, до 2500 мм. Для узких межкомнатных дверей, к примеру, в службах, желательно брать длинные планки, от них меньше отходов.

Кстати, в магазинах часто есть некондиционные доборные планки, к примеру, поцарапанные или имеющие сколы, такие планки стоят существенно дешевле. Если есть нужный цвет, то можно сэкономить, взяв 2 нормальные планки под боковые доборы и 1 некондиционную, под верхнюю перекладину, ее ведь все равно придется резать и испорченная часть вырежется.

Стандартная комплектация конструкций с телескопическими доборами.

Из чего делают доборы

Вообще доборные планки делаются из МДФ, натурального дерева, ДСП, пластика и металла. Но телескопические конструкции бывают только деревянными, из МДФ и ДСП.

  • Натуральное дерево – доборы из натурального дерева имеет смысл брать только под аналогичное дверное полотно. Если у вас стоит пустотелое дверное полотно с ламинированным покрытием, то диссонанс между деревянным добором и ламинатом будет очень заметен;

Если вы собираетесь делать телескопический добор своими руками, то лучшим материалом для этого будет именно натуральное дерево.

  • МДФ – данный материал сейчас является едва ли не самым популярным при изготовлении доборов. МДФ не боится влажности, довольно устойчив к механическим повреждениям и отличается приемлемой стоимостью. Плюс под деревянные двери можно взять МДФ оклеенный натуральным шпоном, что будет значительно дешевле, чем покупать деревянный добор;

Шпонированный МДФ визуально ни чем не отличается от натурального дерева.

  • ДСП – данный вариант можно смело называть бюджетным. Доборные планки из ламинированного ДСП самые дешевые из телескопических конструкций, но на этом их достоинства заканчиваются. ДСП боится влажности, плюс тонкие планки в пазах легко ломаются, поэтому если есть альтернатива, лучше от установки ДСП отказаться.

МДФ это оптимальный материал для телескопических доборов.

Как установить телескопический добор

Как мы уже упоминали монтаж телескопического добора по сравнению с установкой его прямых собратьев намного проще. Здесь главное правильно подобрать размер планки, а дальше все элементарно просто.

Как правило, все телескопические доборы изначально оборудованы пазами с обеих сторон. Так вот вам нужно отрезать или отломить тыльную часть паза со стороны дверной коробки и оставшийся целый шип вставить в паз дверной коробки.

Чтобы добор вошел в паз на дверной коробке, часть паза на нем нужно удалить.

После этого вам останется только вставить Г-образный наличник в паз добора и отрегулировать, чтобы все ровно прилегало. Если наличник будет крепиться к стене, то сажать доборную планку на клей нет смысла, плюс непроклеенную конструкцию можно будет разобрать в случае необходимости. На видео в этой статье весь монтаж показан наглядно.

Вывод

Как видите, телескопический добор элементарно просто монтируется. Главное не забудьте про те рекомендации, которые мы дали при выборе материала и все у вас получиться.

Фото телескопической конструкции в сборе.

СибДвери. Погонаж для межкомнатных дверей. Стандартный и телескопический.

Телескопический погонаж

Телескопический короб с добором, в сборе:

На рисунках: 1-короб; 2-наличник; 3-доборный элемент.

1. Фрегат:
2. ВДФ:
1. Фрегат:
Доборы ПВХ, экошпон, артшпон, SoftWood
Доборы ПВХ, экошпон, артшпон, SoftWood
Комплект короба ПВХ 42мм с уплотнителем

Комплект короба ПВХ 37мм с уплотнителем
Комплект короба полукруглый 37мм с уплотнителем экошпон softwood
Комплект короба прямой 37мм с уплотнителем экошпон softwood

Наличник плоский арт-шпон
Наличник полукруглый арт-шпон
Наличник резной арт-шпон

Наличник резной ПВХ, экошпон
Наличник полукруглый ПВХ, экошпон
Наличник каплевидный ПВХ, экошпон

Комплект короба полукруглый 37мм экошпон, SoftWood
Наличник фигурный ПВХ, экошпон
Наличник капитель ПВХ, экошпон

Наличник плоский ПВХ, экошпон
Наличник, SoftWood
Наличник резной, SoftWood

Полукруглый порог 37мм ПВХ
Полукруглый порог 37мм экошпон, SoftWood
Порог полукруглый 42мм ПВХ

Притворная планка пвх экошпон, артшпон, SoftWood
Прямой порог экошпон, SoftWood 37мм

2.
ВДФ:

Наличие материалов и их стоимость уточняйте у менеджера по телефону : +7 923-775-56-60

Поделитесь страницей

Доборные элементы для сайдинга винилового: размеры, виды, расчет

Виниловый сайдинг – это современный вид отделочного материала, применяемый для оформления фасадов. С его помощью можно придать аккуратный и оригинальный внешний вид любому строению. Материал достаточно легок в монтаже, но при этом просто так приколотить его к стенам дома не удастся. Для этого понадобятся доборные элементы для сайдинга винилового, размеры которых отличаются в зависимости от фирмы-производителя отделочного материала.

Доборные элементы для сайдинга винилового: размеры

Н-профили для сайдинга

Особенности винилового сайдинга

Производство винилового сайдинга началось в конце 50-х годов ХХ века. Внешне он ничем особенно не отличается от досок для фасада, но его главное преимущество – долговечность эксплуатации. Он не потеряет своего внешнего вида в течение десятилетий. Ему не страшны перепады температур, он не боится ливней, ветров и снега, поэтому может быть использован практически в любых климатических условиях.

Виниловый сайдинг

На заметку! Качественный виниловый сайдинг не выцветает более 10 лет. За это время вполне можно успеть построить несколько пристроек, но при этом по цвету они друг от друга не будут отличаться. Разумеется, речь не идет о некачественном материале.

Размеры и толщина винилового сайдинга

Правила установки рядовых панелей сайдинга

Производится сайдинг виниловый методом экструзии, когда через специальные отверстия происходит продавливание сырья, благодаря чему и получаются длинные виниловые ленты определенных параметров. Получившуюся ленту режут и формуют, придавая ей рабочий профиль.

Производство винилового сайдинга

При этом в большинстве случаев сейчас сайдинг производится методом так называемой коэкструзии, когда сайдинг-панель получается двухслойной, при этом слои соединяются между собой на молекулярном уровне. Основной внешний слой составляет примерно 20-25% от общей толщины панели и защищает сам отделочный элемент от негативного воздействия природных факторов, таких как осадки и ультрафиолетовое излучение. А внутренний слой держит форму изделия и необходим для того, чтобы панель была прочной, морозостойкой.

Виниловый сайдинг имеет в своем составе следующие вещества.

  1. ПВХ или поливинилхлорид. В процентном соотношении это вещество как раз и является основным – его доля в каждой сайдинг-панели составляет около 80% от общей массы изделия. Именно от качества этого материала будет зависеть прочность и качество самого сайдинга. Недобросовестные производители, пытающиеся сэкономить средства на этапе производства сайдинга, могут добавлять в сырье меньше ПВХ, чем необходимо (всего 70%). Это существенно влияет на качество материала. Также в состав сайдинга могут входить и вторично переработанное сырье.

    Сайдинг под блокхаус

  2. Карбонат кальция. Массовая доля – не более 15%. Вещество необходимо для заполнения структуры сайдинг-листа.
  3. Титана диоксид. Является составляющей верхнего слоя (до 10%). Благодаря этой добавке, сайдинг защищен от ультрафиолета и хорошо держит цвет, дольше не выцветает.
  4. Бутадиен. Необходим для стабилизации структуры материала. Массовая доля – до 1%.
  5. Краска необходима для придания сайдингу определенного цвета.
  6. Модификаторы применяются, чтобы защитить материал от механических повреждений.

Виниловый сайдинг подразделяется на несколько видов, каждый из который имеет свое предназначение

Виниловый сайдинг не зря стал одним из самых популярных. У него еще есть масса достоинств, кроме вышеперечисленных. Это долговечность эксплуатации, простота в уходе, пожаробезопасность и отличная устойчивость к воздействию химических веществ.

Однако для того чтобы обшить фасад сайдингом из винила, мало купить сами панели – понадобятся и доборные элементы. Которые, кстати, выполняют и эстетическую функцию.

Сайдинг виниловый

Цены на виниловый сайдинг

Сайдинг виниловый

Зачем нужны доборные элементы?

Доборные детали для монтажа сайдинг-панелей используются для достижения нескольких целей. Это облегчение процесса монтажа, придание законченного вида фасаду здания, закрепление панелей на стенах дома. Благодаря им, вся отделка будет держаться максимально прочно и служить дольше – за счет угловых доборов, например, удается достичь большей герметичности всей обшивки, а значит, влага, ветер меньше будут воздействовать на основные стены здания. Если использовать специальные детали для монтажа сайдинга, то готовая конструкция не будет дребезжать во время буйства стихии на улице, что особенно актуально для ветреных регионов.

Доборные элементы сайдинга

На заметку! Если отказаться от использования доборных элементов при обшивке фасада дома сайдингом, то придать законченный и красивый вид зданию не получится. Везде появятся щели, зазоры, строение будет выглядеть неаккуратно.

Все доборные элементы для сайдинга имеют специальные отверстия, которые и позволяют их плотно и надежно стыковать с сайдинг-панелями. При этом перфорация имеет продолговатую форму, что позволяет учитывать температурный коэффициент расширения и помогает избежать деформации материала под воздействием температур. В целом, между установленными панелями и доборами не должно быть никаких зазоров и щелей.

Виниловый сайдинг фото облицовка

Внимание! Любое вспучивание панелей – это первый признак неправильного монтажа элементов либо некачественного отделочного материала.

Отделка дома сайдингом

Виды доборов сайдинга

Существуют два типа доборных деталей, применяемых для монтажа сайдинга. Это декоративные или несущие элементы. Первые используются только для оформления здания, вторые же необходимы непосредственно для монтажа самих отделочных панелей.

Отделочные и монтажные планки (доборные элементы) для сайдинга

Элементы, которые необходимы для монтажа сайдинга.

  1. J-профиль необходим для оформления вертикальных швов, дверей и окон, в него будут вставляться сами сайдинг-панели. Используется также для оформления софитов, торцов фронтонов, может применяться для оформления углов, но стык будет закрыт не так качественно, как при использовании специальных угловых элементов.
  2. Стартовая полоса или планка необходима для того, чтобы начать монтаж сайдинг панелей. Это основной элемент, без которого процесс обшивки фасада начать не получится. Планка устанавливается либо в самом низу здания, либо с краю стены (в зависимости от метода обшивки – горизонтального или вертикального), а в нее крепятся сами панели.
  3. Угловые элементы необходимы для оформления внутренних или наружных углов здания. При этом для тех и других продаются отдельные типы доборов.

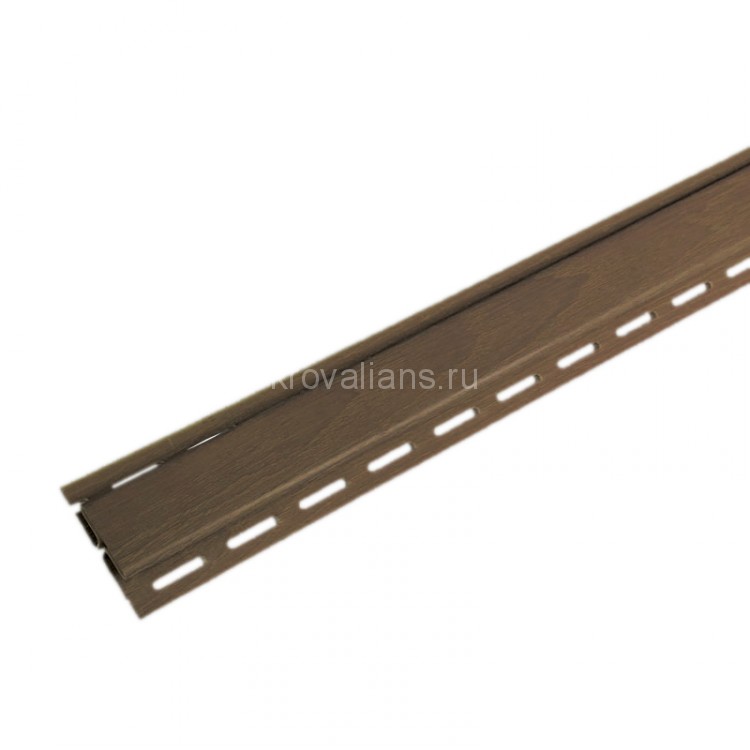

  4. Н-профиль соединительный используется, чтобы соединить две сайдинг-панели, если обшиваемый фасад слишком длинный. Также элемент обеспечивает и соединение софитных панелей.

Отделочные планки винилового сайдинга

Специальные декоративные элементы, необходимые для монтажа сайдинга.

  1. Планка финишная, благодаря которой можно красиво завершить отделку стен сайдингом.
  2. Планка оконная и наличник, применяются для оформления оконных и дверных проемов, если те утоплены в стену.
  3. Водостоки необходимы для отвода воды во время дождя от стен здания.
  4. Фаски для карнизов используются для оформления откосов и карнизов при их небольшой ширине.

Доборные элементы винилового сайдинга Grand Line® Amerika

На заметку! Материал изготовления доборных элементов тот же, что и самих сайдинговых панелей. Они отличаются от сайдинга только своим строением, формой, размерами.

Цены на доборные элементы винилового сайдинга

Доборные элементы винилового сайдинга

Видео – Доборные элементы для сайдинга

Зачем нужно учитывать размеры?

Все доборные элементы имеют свои размеры. Они отличаются друг от друга по длине, ширине, конфигурации. При этом отличия наблюдаются не только между разными элементами, но и между одинаковыми, выпущенными разными производителями.

На заметку! Даже у одного производителя, но в разных линейках, доборные элементы могут отличаться по параметрам. Тем более что особых стандартов, которыми бы регулировались размеры сайдинга и его комплектующих, нет.

Монтаж винилового сайдинга

Длина одной сайдинг-панели может варьироваться у разных производителей от 2,5 до 4 м, ширина – от 20 до 30 см. Даже толщина может колебаться от 1 до 1,2 мм. Точно так же на небольшие, но все же ощутимые величины отличаются друг от друга и доборы.

Именно поэтому так важно правильно учитывать все параметры и самого сайдинга, и его доборных элементов при подсчете количества материалов, необходимых для обшивки фасада дома. А покупать все комплектующие необходимо одного выбранного производителя, чтобы потом в процессе монтажа не было вопросов и несостыковок. Размеры доборов и сайдинг-панелей тоже должны стыковаться между собой и подходить друг к другу.

Виниловый сайдинг «Альта-Профиль»

Цены на строительные леса

Строительные леса

Размеры доборных элементов

Теперь ознакомимся поближе с размерами комплектующих для сайдинга от разных производителей. Особой популярностью пользуется продукция следующих фирм – это «Вокс» (VOX), «Гранд Лайн» (Grand Line) и «Дёке» (Döcke).

Сайдинг Döcke (пр-во Германия)

Компания VOX производит виниловый сайдинг, идеально подходящий для оформления фасадов жилых домов, а также офисных зданий. Продукция отличается долговечностью и качеством. Простота монтажа позволяет покрывать фасад самостоятельно, не прибегая к услугам специалистов.

Виниловый сайдинг VOX

Сайдинг Vox — это материал польского производства, изначально завоевавший популярность по всей Европе и в Турции

Таблица. Размеры комплектующих для сайдинга от фирмы VOX.

Наименование и изображениеПараметры, м

Софит

Длина панели – 2,7, ширина – 0,3

Стартовая планка S-11

Длина – 3,81

Наружный угол S-12

Длина – 3,05

Внутренний угол S-13

Длина – 3,05

J-профиль S-15

Длина – 3,81

Соединительная планка S-18

Длина – 3,05

Приоконная планка S-17

Длина – 3,81

Приоконная планка S-20

Длина – 3,81

Фасадная планка S-19

Длина – 3,81

Навесная планка S-16

Длина – 3,81

Финишная планка S-14

Длина – 3,81

Сайдинг Grand Line – высококачественный отделочный материал, который присутствует на российском рынке уже более 10 лет. Компания – одна из немногих, что производит и металлический сайдинг, и виниловый.

Виниловый сайдинг Grand Line

Цвета винилового сайдинга Grand Line

Таблица. Размеры комплектующих для сайдинга от фирмы Grand Line.

Наименование и изображениеДлина, м

Стартовая планка

3,6

Внешний угол и внутренний угол

3

Соединительный Н-профиль

3

Приоконная планка

3,05

Ветровая доска или J-фаска

3

J-профиль и широкий J-профиль

3/3,05

Финишная планка

3,6

Софит

3

Сайдинг фирмы Döcke является одним из лучших на рынке продукции подобного типа. Производятся сайдинг-панели и комплектующие для них из качественного сырья.

Сайдинг и доборные элементы «Дёке»

Сайдинг Docke Blockhaus

Виниловый сайдинг Docke

Таблица. Размеры комплектующих для сайдинга от фирмы Döcke.

Наименование и изображениеДлина, м

Софит сплошной

3,05 или 1,85 (рабочая ширина 0,305)

Финишный профиль

3,05

H-профиль

3,05

Внешний угол

3,05

Внутренний угол

3,05

J-профиль

3,05

Откос

3,66

Молдинг

3,05

J-фаска

3,05

Отлив

3,05

Стартовый профиль

3,05

Окантовочный профиль

3,05

Околооконный профиль

3,66

Советы по выбору

Выбор сайдинга и комплектующих

Чтобы монтаж сайдинга проходил быстро и легко, необходимо со всей ответственностью и вниманием подойти к выбору материала и комплектующих.

  1. Останавливать свой выбор стоит только на материалах проверенного производителя, который на рынке отделочных материалов далеко не первый год. В случае необходимости создания пристроек к зданию будет намного легче приобрести точно такой же сайдинг, что и ранее. А вот фирма-однодневка может исчезнуть с рынка, и тогда придется попотеть, чтобы подобрать хотя бы похожий внешне материал и комплектующие.
  2. Покупать доборы и сам сайдинг нужно только одной фирмы. Это позволит избежать несостыковок по размерам отделочного материала, что упростит монтаж и сэкономит нервы.
  3. Лучше всего для отделки определенных деталей фасада покупать специально предназначенные для этого элементы. Таким образом, получится достичь максимальной защиты непосредственно стен дома. В противном случае могут образоваться щели и зазоры, хотя некоторые доборные элементы являются относительно взаимозаменяемыми.

Облицовка сайдингом под бревно

Использование винилового сайдинга под бревно

Финишная планка для сайдинга

Сайдинг хорошо подходит как для дорогого загородного коттеджа, так и для простого дачного домика. Однако одних сайдинговых панелей для осуществления отделки недостаточно – вам понадобятся и прочие детали, которые называются доборными элементами, среди которых – финишная планка для сайдинга.

Расчет доборных элементов

Один из главных этапов во время подготовки к обшивке фасада сайдингом – это расчет необходимого количества доборных элементов. Произвести его поможет следующая инструкция.

Шаг 1. Необходимо вооружиться рулеткой, карандашом, бумагой и калькулятором: замеряются все высоты, длины и ширины, а также оконные и дверные проемы, углы дома. Затем рисуется точная схема обшиваемого строения с указанием на ней всех измеренных параметров с максимальной точностью.

Облицовка сайдингом под бревно

Шаг 2. Первым делом считается количество самого сайдинга. Для этого вычисляется общая площадь каждой стены, а из получившегося значения вычитается площадь дверных и оконных проемов. Далее получившийся результат делится на полезную площадь одной сайдинг-планки.

Пример расчета сайдинговых панелей

Важно! Обязательно при произведении расчетов следует учитывать количество отходов и покупать отделочный материал с некоторым запасом. Это касается и сайдинга, и доборных элементов. Отходы составляют около 7-10%. При сложной конфигурации строения – до 15%.

Шаг 3. Далее высчитывается количество стартовых и финишных полос. В погонных метрах результат получить просто – измеряется длина всех стен дома, получившийся результат делится на длину одной планки.

Расположение стартовых и финишных полос

Шаг 4. Количество угловых планок вычисляется так: считается количество внутренних и внешних углов, а потом каждое значение умножается на высоту угла. Итоговый результат делится на длину угловой планки.

Угловые планки

Совет! Лучше считать количество планок отдельно для всех углов, чтобы не пришлось делать слишком много соединений и собирать угловые планки на каком-то из углов из кусочков и обрезков. Такие стыки очень бросаются в глаза.

Шаг 5. J-профили посчитать можно, суммировав длины и ширины всех горизонтальных и вертикальных срезов, то есть периметры дверных и оконных проемов, окончания стен и т. д. Получившая цифра делится на длину одной планки.

J-профили

Шаг 6. Н-профиль высчитывается, если будут иметь место соединения двух планок сайдинга между собой в длину. Здесь придется считать поштучно.

Н-профиль

Шаг 7. Считается поштучно (чтобы не было стыков, портящих внешний вид) количество приоконных планок при условии, что одним J-профилем при монтаже сайдинга не обойтись. То есть, если дверной или оконный проем утоплен более чем на 20 см в стену дома.

Приоконные и придверные планки

Видео – Делаем замеры и расчеты сайдинга и комплектующих

Исходя из всего вышесказанного, можно сделать вывод, что без доборов обойтись при монтаже сайдинга не получится. Как минимум, придется купить планку стартовую, чтобы на нее крепить сайдинг-панели. Но лучше не пренебрегать и остальными элементами, тем более что они ускорят и облегчат монтаж отделочного материала на фасад дома.

ДК ПП Соединительная планка в Севастополе

Купите входную дверь и узнайте размер Вашей персональной скидки на межкомнатные двери.

При покупке межкомнатных дверей скидка до 30% на дверные ручки.

Характеристики:

Модель:

Размеры:

Быстрая покупка

Расчет на месте Гарантия и возврат

Доставка Оплата

Условия доставки:

Доставка по Севастополю и всему полуострову Крым осуществляется нашей собственной транспортной службой. В случае срочного заказа – мы используемлюбую федеральную транспортную компанию по Вашему выбору.

Подробная информация об условиях доставки:

Другие товары этого раздела

Наши акции

Закажите керамическую плитку и получите дизайн-проект за 1 день!

ВЫГОДА

  • реалистичный проект вашего помещения
  • вашему мастеру будет проще работать

ВЫГОДА

  • при покупке комплекта товаров для ванной комнаты вы получаете индивидуальные скидки

При покупке кварц-виниловой плитки DeArt 50% клея Kiilto в подарок.

ВЫГОДА

  • Экономия денежных средств
  • Экологично и надежно

При покупке межкомнатных дверей скидка на ручки до 30%

ВЫГОДА

  • Существенная экономия денежных средств.

Обратитесь к консультанту и узнайте свою скидку

ВЫГОДА

  • при покупке входной двери скидка от 5% до 15% на межкомнатные двери

Покупая диван, получаете скидку 15% на обеденный стол.

ВЫГОДА

  • Существенная экономия денежных средств.

Сколько доборов нужно на 1 дверь?

Особенности самостоятельного расчета проема межкомнатных дверей

Насколько эстетично будет смотреться новая дверь, и сколько прослужит, напрямую зависит от ее монтажа. А замеры и расчет межкомнатных дверей – это неотъемлемый его этап, опираясь на результаты которого приобретается конструкция и производится ее установка. Поэтому важно сделать все без ошибок и недочетов.

Замеры проема

Обычно проемы имеют стандартные размеры, которым руководствовались проектировщики при создании очередного жилого дома. В этом случае не составит труда сделать нехитрые расчеты и по ним приобрести понравившуюся модель.

Но есть проемы, отличающиеся от традиционных параметров. В таких случаях нужно точно знать алгоритм правильных действий, по которому происходит расчет нестандартных межкомнатных дверей, а не руководствоваться интуицией и житейской мудростью.

Читайте также: Размеры межкомнатных дверей – ширина, высота полотна и проема

Размеры стандартных проёмов

Ремонтируя квартиру, нужно быть планомерным и дальновидным. Лучше всего стремиться к стандартизации параметров короба. Такой подход дает свои преимущества:

Это первый и, пожалуй, ключевой момент перевешивающий чашу весов за подгонку проемов под стандартные размеры. Нерационально делать понравившуюся модель на заказ. Крупные производители не берутся за штучные индивидуальные заказы, но если все-таки и делают исключение, то готовая модель превышает по цене стоимость конвейерной версии в два раза.

К тому же если проем нестандартных габаритов, то от самостоятельной установки при неимении хоть какого-то опыта в такой сфере лучше отказаться. Услуги профессионального мастера по монтажу стандартных дверных систем стоят дорого, а при условии нестандартных габаритов он еще увеличивается.

В цехах по изготовлению дверей стандартные размеры берутся за основу. Поэтому при большом ассортименте трудно, а в некоторых случаях невозможно подобрать полотно подходящих размеров, отличающихся от общепринятых.

С установкой стандартных дверей не возникает особых трудностей, чего нельзя сказать о процессе монтажа нестандартных блоков: доточка, подгонка полотна, незаметная латка щелей.

Размеры дверных проемов – это не просто негласные габариты, а вполне официальные данные, закрепленные ГОСТом 6629-88. Если вкратце пересказать его суть, то все значения можно поместить в компактную таблицу.

Размер полотна, ммРазмер проема, мм
ШиринаВысотаШиринаВысота
5501900630 – 6501940 – 2030
600660 – 760
600660 – 770
700770 – 870
800880 – 970
900980 – 1100
1200 (600+600)1280 – 1300
1400 (600+800)1480 – 1500
1500 (600+900)1580 – 1600

Внимание! Но в реальности при проведении ремонтно-строительных работ габариты дверного проема зачастую не соответствуют гостовским параметрам.

Сегодня появилась прекрасная возможность приобрести дверные конструкции зарубежных компаний. Делая такую покупку, нужно быть осторожным, ведь гостовские габариты местных производителей и европейских разнятся в размерах.

РазмерыРазмеры в кладкеВысота проема от чистого пола до нижней части перемычки
ОдностворчатыеДвустворчатые
Обозначения для шириныОбозначения для высоты
5678101214151617800
Номинальный в клаке62575087510001250150017501875200021252250
В свету для кирпичных стен6357608851010126015101760180200521302255
В свету для монолитных стен62575087510001250150017501875200021252250
Свободный проход в деревянных коробках57570082595012001450170018201975––
Свободный проход в металлических коробках56569081594011901440169018401970––
В четвертях для всех систем монтажа59572084597012201470172018601985––
Полотно с наплывом61073586098512351485173518601985––
Полотно без наплывом59071584096512151465171518501975––

При выборе двери помните, что важны лишь ее ширина и высота в просвете, а не толщина полотна. От дверного просвета и отталкиваются при вычислении требуемых параметров.

Как быть с нестандартными межкомнатными проемами

Хоть это и редкость, но все же встречается такая ситуация, когда габариты проема кардинально не подходят под указанные параметры. В этом случае только два выхода:

  • подогнать проем под параметры купленной модели;
  • заказать изделие по индивидуальным эскизам.

Первый вариант более трудозатратен. Что касается финансовой стороны этой проблемы, то наращивание проема обойдется дешевле, нежели дверь с уникальными размерами. Но встречаются и такие случаи, когда трогать стены для расширения проема крайне не рекомендуется точки зрения конструкции здания.

В любом случае важность правильных замеров и расчетов по ним очень важна, даже если у вас стандартный проем. Купленную дверь не всегда получится вернуть продавцу, если она не подошла по размеру.

Расчет параметров

Для производства расчетов потребуется знать точные данные следующих параметров:

  • высоту и ширину полотна;
  • толщину и ширину планируемого короба;
  • параметры наличников;
  • наличие порога.

Расчет ширины проема

Чтобы правильно его произвести нужны следующие данные:

  • ширина полотна;
  • ширина короба;
  • зазоры между стеной и коробкой – по 10 мм с каждой стороны;
  • расстояние между коробкой и полотном на стороне петель – 4 мм;
  • зазор между полотном и коробкой на стороне свободной от петель – 2 мм.

Формула расчета проста – сложить все данные, так вы получите искомое значение, которому равна ширина проема. Параметры элементов двери вы узнаете в магазине или же на сайте изготовителя.

Расчет высоты проема

Для получения этого значения потребуются следующие параметры будущей коробки:

  • высота полотна;
  • толщина коробки;
  • толщина порога, если он планируется;
  • зазор между стеной и коробкой – 10 мм;
  • расстояние между полотном и коробкой – 3 мм;
  • расстояние между полотном и порогом – 5 мм.

Как и в предыдущих расчетах, нужно лишь суммировать полученные данные. Они могут быть указаны на упаковке или на официальном сайте продавца или производителя.

Расчет толщины проема

Внимание! Отечественные производители берут за стандарт параметра толщины проема 7,5 см. В большинстве случаев стены, особенно несущие, толще. Чтобы исправить такую ситуацию, приобретаются доборы. Выбрать их можно тоже по размерам, которые опираются на типовые проекты, где указаны толщина стен.

Если заводские доборы не подходят, тогда остается только один вариант – их изготовление из листа ЛДСП или МДФ требуемой ширины и толщины. Отметим, что по цене самостоятельная распиловка или производство под заказ намного дешевле, нежели приобретение заводских доборных элементов.

Если остались вопросы в том, как сделать самостоятельные расчеты проема, то просмотрите приложенный видеоматериал.

Строим дом

Строим дом

Сколько доборов нужно на 1 дверь

Если опыта в монтаже дверной фурнитуры у вас нет, а очень хочется сделать все красиво и аккуратно, то вам нужны телескопические доборы на межкомнатные двери. Далее мы пошагово разберем, что это такое, из чего такая фурнитура делается и какие существуют размеры телескопических доборов на межкомнатные двери и на входные двери, а практикам мы наглядно покажем монтаж доборов своими руками.

Телескопические доборы для межкомнатных дверей считаются лучшим выходом для начинающего мастера.

Какие бывают доборы

Для начала давайте разберем, что такое добор и чем телескопический добор отличается от обычного.

Добором называют планку, которая устанавливается на торцевую часть дверного проема и находится между дверной коробкой (луткой) и наружным дверным наличником, обрамляющим дверной проем.

Доборы устанавливаются далеко не на всех дверях. Если толщина стены не превышает 140 мм, то никакие доборы вам в принципе не нужны. Подобная фурнитура устанавливается, только если дверной проем находится на толстой стене или простенке и толщины коробки не хватает чтобы перекрыть торец стены полностью.

Профессионалы различают 3 вида доборов:

  1. Телескопические конструкции;
  2. Прямые планки с кромкой;
  3. Прямые планки без кромки.

Между собой доборные планки отличаются только технологией монтажа и внешним видом.

Как показано на схеме выше варианты с кромкой и без, отличаются только наличием этой самой кромки. Никакой практической функции кромка не выполняет, только декор. Цена планок без кромки немного ниже, но поверьте, такая экономия не лучший выход.

Если наличник чуть сдвинется, то хозяевам придется либо чем-то заклеивать торец планки, либо подбирать краску в тон наличнику. Оба варианта в любом случае будет заметно и выглядят они, мягко говоря, не очень красиво.

Телескопические доборы на межкомнатные двери от обычных прямых отличаются наличием паза на торце, который обращен к наличнику. С противоположной стороны в таких конструкциях может быть шип, прямой срез или такой же паз.

Здесь есть небольшой нюанс, для нормальной установки телескопического добора на дверной коробке должен быть прорезан специальный паз. В свою очередь наличники также нужно брать не простые, а Г-образные. Причем паз на коробке прорезается в заводских условиях с применением специального инструмента. Дома своими руками, да еще и не очень опытному мастеру такая работа не под силу.

Под телескопический добор нужно брать дверную коробку с пазом и Г-образный наличник.

Кстати если вы решите устанавливать на свой проем обычные прямые доборные планки, то пошаговую инструкцию по монтажу и практические советы по выбору данного товара можно найти «здесь».

Тонкости выбора

Подобную фурнитуру желательно покупать сразу, вместе с дверной коробкой, потому как после установки дверной коробки будет тяжело угадать оттенок добора.

Подбор планок по размеру

Телескопический добор на межкомнатную дверь и аналогичная конструкция на входную дверь отличаются только толщиной и материалом изготовления. О материале мы поговорим чуть позже, а сейчас разберем, какие существуют размеры телескопических доборов.

Толщина телескопического добора на межкомнатные двери стартует от 10 мм.

Так как конструкция оборудована торцевым пазом, ее толщина не может быть меньше 10 мм. Хотя справедливости ради следует заметить, что существуют планки, в которых основное тело добора имеет толщину порядка 7 мм, но в таких планках по краям есть накладки которые образуют паз.

Толщина доборов на межкомнатные двери колеблется в районе 10 – 14 мм. Под входные двери их тоже можно использовать, но все же если условия позволяют, то для входных дверных проемов лучше брать планки потолще 15 – 25 мм.

Под проемы для входных дверей доборные телескопические планки желательно брать потолще.

На витринах строительных магазинов сейчас можно найти телескопические доборные планки шириной от 90 мм, до 400 мм. Но самыми ходовыми размерами являются 90 мм, 130 мм и 170 мм.

Самые распространенные телескопические конструкции имеют размеры 90, 130 и 170 мм.

Если вам нужна не стандартная, очень широкая доборная планка, то ее можно заказать в любой мастерской специализирующейся на изготовлении дверей или сборке мебели. Но можно пойти другим путем и собрать такой добор из нескольких планок.

Если ровная стыковка прямых планок довольно проблематична, то телескопические конструкции легко стыкуются при помощи тонких соединительных планок, на схеме ниже этот элемент конструкции указан как «фиксирующий элемент».

Собрать широкий добор из нескольких телескопических планок не составит большого труда.

Что касается длины, то размеры телескопических планок варьируются в диапазоне от 2150 мм, до 2500 мм. Для узких межкомнатных дверей, к примеру, в службах, желательно брать длинные планки, от них меньше отходов.

Кстати, в магазинах часто есть некондиционные доборные планки, к примеру, поцарапанные или имеющие сколы, такие планки стоят существенно дешевле. Если есть нужный цвет, то можно сэкономить, взяв 2 нормальные планки под боковые доборы и 1 некондиционную, под верхнюю перекладину, ее ведь все равно придется резать и испорченная часть вырежется.

Стандартная комплектация конструкций с телескопическими доборами.

Из чего делают доборы

Вообще доборные планки делаются из МДФ, натурального дерева, ДСП, пластика и металла. Но телескопические конструкции бывают только деревянными, из МДФ и ДСП.

  • Натуральное дерево – доборы из натурального дерева имеет смысл брать только под аналогичное дверное полотно. Если у вас стоит пустотелое дверное полотно с ламинированным покрытием, то диссонанс между деревянным добором и ламинатом будет очень заметен;

Если вы собираетесь делать телескопический добор своими руками, то лучшим материалом для этого будет именно натуральное дерево.

  • МДФ – данный материал сейчас является едва ли не самым популярным при изготовлении доборов. МДФ не боится влажности, довольно устойчив к механическим повреждениям и отличается приемлемой стоимостью. Плюс под деревянные двери можно взять МДФ оклеенный натуральным шпоном, что будет значительно дешевле, чем покупать деревянный добор;

Шпонированный МДФ визуально ни чем не отличается от натурального дерева.

  • ДСП – данный вариант можно смело называть бюджетным. Доборные планки из ламинированного ДСП самые дешевые из телескопических конструкций, но на этом их достоинства заканчиваются. ДСП боится влажности, плюс тонкие планки в пазах легко ломаются, поэтому если есть альтернатива, лучше от установки ДСП отказаться.

МДФ это оптимальный материал для телескопических доборов.

Как установить телескопический добор

Как мы уже упоминали монтаж телескопического добора по сравнению с установкой его прямых собратьев намного проще. Здесь главное правильно подобрать размер планки, а дальше все элементарно просто.

Как правило, все телескопические доборы изначально оборудованы пазами с обеих сторон. Так вот вам нужно отрезать или отломить тыльную часть паза со стороны дверной коробки и оставшийся целый шип вставить в паз дверной коробки.

Чтобы добор вошел в паз на дверной коробке, часть паза на нем нужно удалить.

После этого вам останется только вставить Г-образный наличник в паз добора и отрегулировать, чтобы все ровно прилегало. Если наличник будет крепиться к стене, то сажать доборную планку на клей нет смысла, плюс непроклеенную конструкцию можно будет разобрать в случае необходимости. На видео в этой статье весь монтаж показан наглядно.

Вывод

Как видите, телескопический добор элементарно просто монтируется. Главное не забудьте про те рекомендации, которые мы дали при выборе материала и все у вас получиться.

Как правильно определить размер добора и произвести монтаж?

Установка межкомнатных дверей – это дело простое, но достаточно хитрое. Особенно сложно придется тому, кто раньше таким никогда не занимался. В данной статье мы постараемся подробно описать все тонкости работы с доборами.

Нужны ли вам доборы?

Начать, пожалуй, следует с простейших объяснений: что же это такое, и нужно ли это вам? Добор (или доборные планки) – это специальная доска шириной не менее 5 см, а в длину достигающая 215 см. Доборные планки могут вам понадобиться в том случае, если ширина вашей дверной коробки значительно меньше толщины стены, в которую вы планируете устанавливать двери. Добор устанавливается непосредственно в само обрамление межкомнатных дверей. Они играют не только очень важную функциональную, но также и эстетичную роль:

  1. Прикрывает неровные откосы.
  2. Защищает их от загрязнений.
  3. Великолепно укрепляет двери.
  4. Препятствуют перекашиванию.

Монтаж таких деревянных планок своими силами возможен не только во время монтирования новой двери. Вы запросто может установить их и на уже эксплуатирующиеся двери.

Из чего делаются доборные доски, и можно ли их сделать самому?

Конечно, доски для доборов могут быть изготовлены самостоятельно. Ничего сложного тут нет. Зачастую они вырезаются из длинной и ровной доски. Для толстых стен можно использовать даже шпунтованную доску. В случае если ваши стены очень толстые и, вдобавок ко всему, еще и влажные, вместо деревянных доборов вы можете использовать добор из водостойкой фанеры. Чтобы она приняла более приятный вид, ее запросто можно оклеить самоклеящейся пленкой. Фото таких доборов вы с легкостью сможете найти в интернете. У доборов из фанеры есть свои собственные плюсы:

  1. Прежде всего, следует отметить, что они не расслаиваются.
  2. Если вам предстоит тонкая работа над кромками, будьте уверены, фанерный добор не будет трескаться.
  3. Влага и пар тоже не причинят ему никакого вреда. Так что фанерные межкомнатные доборы можно устанавливать на кухне.

Самостоятельно изготовленные доборы для межкомнатных дверей – это, несомненно, хорошо. Но очень часто оказывается, что купить уже готовые доборные доски, изготовленные из МДФ, не только намного проще, но также и дешевле. Стандартные размеры таких доборов от 80 до 550 мм. Купить доборы можно практически в каждом строительном магазине, цена на них может быть самой разнообразной.

Как определить размеры?

Для того чтобы добор встал как влитой, необходимо особенно внимательно подойти к определению его размера. Определить эти размеры достаточно просто. Вам нужно будет из ширины стены высчитать дверную коробку. К получившемуся результату необходимо добавить 1-2 см, которые уйдут на припуски. Не добавляйте слишком много, чтобы вам потом не пришлось срезать лишнее.

В том случае если стены в квартире не совсем ровные, замеры толщины стены лучше всего провести в трех различных точках. Расчет добора при этом будет вычисляться из самого максимального показателя замеров.

Приставные и подкладные

Есть несколько технологий, которыми проводится установка добора межкомнатных дверей. В случаях, когда проводится стандартный монтаж, добор просто помещается в специально для него созданный выем. Он находится на внутренней стороне коробки дверей.

Если установка проводится на уже функционирующие двери, можно использовать приставные, а также подкладные доборы.

Первые плотно прилегают к дверной коробке. А вот установка подкладных заключается исключительно в подсовывании добора под коробку.

Практика показывает, что подкладные доборы используются реже всего. Почему же люди отдают предпочтение другим видам? Всё дело в том, что установка подкладных доборов возможна исключительно в сухих помещениях, в которых всегда умеренная температура. Их установка нужна также в тех случаях, когда категорически нельзя переустанавливать двери.

Что делать если межкомнатные двери косые?

Установка межкомнатных доборов и так дело непростое, но оно многократно усложняется, если данный элемент монтируется на перекошенный дверной косяк. В данном случае совершенно не рекомендуется установка подкладных доборов. Вам обязательно нужно всё переделать! Следует отметить, что сама по себе дверная коробка никак перекоситься не может, а это, в свою очередь, означает, что возможен дефект самой конструкции. Без исправления этих дефектов установка добора будет совершенно бесполезным делом. Коробка более ровной не станет, а доборы через некоторое время могут погнуться, начать коробиться или расщепляться.

Самый простой способ установки

Самый простой по технологии монтаж – это установить доборы для межкомнатных дверей вместе с самими дверями. Выполнять монтаж доборов нужно в следующем порядке:

  1. Положите дверной косяк противоположной петлям стороной вверх. Можно положить его на пол, но лучше будет использовать для этого стулья или табуретки.
  2. Далее вам следует выровнять углы. Делать это нужно таким образом, чтобы они были строго прямоугольные. Проверить их можно по диагоналям. Все диагонали должны быть одинаково ровной длины.
  3. Если ваш дверной косяк не имеет четверти под доборы, вам необходимо сделать их самим. Для этого вам понадобится фрезерная машинка. Глубина сделанной вами четверти должна быть точно такой же, как ширина добора, а ширина четверти соответствовать глубине доборов.
  4. Теперь по внешней стороне дверной коробки необходимо прикрепить полоски гипсокартона или фанеры. Эти полоски должны выступать вверх на ширину, равной ширине добора. Не обязательно делать сплошное окаймление. На верхнюю планку будет достаточно всего двух обрезков, на боковые планки – по три-четыре обрезка. Для прикрепления фанеры можно использовать простые гвозди, но если вы решили использовать гипсокартон, вам не обойтись без саморезов.
  5. Наконец, настало время вырезать доборы. Верхняя дверная планка должна располагаться между двумя боковыми, так что ее нужно обрезать, опираясь на размер верхней четверти. В свою очередь, боковые планки нужно вырезать по размеру боковин коробки.
  6. Наносим на обе сделанные вами грани клей по дереву, также можно использовать любой другой монтажный клей. Желательно качественный. После намазывания клеем, вам необходимо вставить доборы на свои законные места, и подождать, пока схватится клей.
  7. Теперь вам необходимо выровнять всю коробку дверей по ее базовой плоскости. Также необходимо провести выравнивание по ширине. Это можно сделать при помощи специальных планок-распорок.
  8. Для того чтобы добиться максимальной горизонтальности верхней планки межкомнатных дверей, под нее можно подбивать клинья.
  9. После окончания основных работ все имеющиеся щели необходимо заделать при помощи монтажной пены.
  10. Заканчивается монтаж доборов прибиванием плинтусов и наличников.

Вот и всё, теперь ваша межкомнатная дверь с добором полностью готова. Согласитесь, это не так уж и трудно. Главное, следовать всем правилам и вовремя исправлять все ошибки. В противном случае придется переделывать работу несколько раз.

О цене и качестве

Если у вас нет возможности сделать и провести монтаж добора для межкомнатных дверей самостоятельно, единственным вариантом остается покупка в магазине. И тогда сразу же возникают вопросы: «Где купить добор?», «Какова же их цена?» «Сколько будет стоить монтаж?».
В идеале, купить добор для межкомнатных дверей можно и нужно в том же магазине, где вы покупали двери. Только в таком случае они будут как нельзя лучше соответствовать вашей межкомнатной двери. То же самое касается и наличников.

«Что делать, если в магазине дверей нет доборов?». Такого не может быть, в любом магазине, где продаются входные и межкомнатные двери всегда обязательно есть доборы. Если же всё-таки по каким-то причинам их нет – покупка дверей в таком магазине совершенно не приветствуется.

Цена на добор может быть самой разнообразной. В основном это зависит от качества материала и от надежности магазина. Также в некоторой мере на цену влияют и размеры. Вполне может быть и такое, что цена на одинаковые доборы в разных магазинах может быть совершенно различной.

«Что же делать в таком случае?» «Стоит ли покупать там, где дороже?». Здесь всё зависит не только от ваших финансовых возможностей, но также и от знания о поставщиках. Цена на товар в более популярных магазинах может быть значительно выше, но это не означает, что вы платите за бренд. Вы платите исключительно за качество, ведь раскрученные магазины очень боятся потерять статус, поэтому стараются продавать всё самое лучшее. Не стоит забывать и о том, что у таких магазинов очень часто есть собственные интернет-сайты, на которых вы можете увидеть фото желаемого товара, уточнить у консультантов размеры, наличие цветов, почитать отзывы всех покупателей, а также о дополнительных услугах.

Например, вы можете заказать не только двери, но также добор, наличники, и их монтаж. Цена за такой комплект, конечно, будет не малой, зато все работы будут проведены правильно и качественно.

Устранение неполадок в разъемах RGB-ленты – HitLights

Ниже мы обсуждаем проблемы с цветовыми отклонениями при использовании полосковых разъемов RGB и способы решения этих проблем.

ШАГ 1 . Убедитесь, что полоски вставлены правильно.

Убедитесь, что черный провод (положительный провод в данном случае) на разъеме полосы RGB находится на той же стороне, что и символ ‘+ 12V’ , расположенный на одной стороне каждой полосы.Теперь, когда вы выяснили, какой конец полосы является положительным, совместите его с концом разъема “+” , который указан на белой коробке разъема. Если у вас правильная полярность для обеих полосок, то перейдем к шагу 2.

ШАГ 2. При правильной полярности мы можем включить свет.

Чтобы упростить остальные шаги, установите белые полосы , как только вы их включите.Если ваша первая полоска горит белым, а вторая полоска не загорается вообще или отображает цвет, отличный от белого, то у нас возникла небольшая проблема, и нам нужно рассмотреть их поближе. соединения, с которыми иногда бывает сложно работать.

ШАГ 3. Если обе светодиодные ленты не становятся белыми, когда вы устанавливаете их на белый цвет.

Откройте коробки разъемов, чтобы увидеть соединения светодиодной ленты. Ниже приведен список нескольких ситуаций, касающихся цвета светодиодов (или его отсутствия), и того, что может происходить здесь:

– Нет цвета: + 12V Схема / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
– Фиолетовый / розовый цвет: Зеленый цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
– Желтоватый цвет: Синий Цепь / медная контактная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме
– Голубой / сине-зеленый цвет: Красный цепь / медная площадка не обеспечивает хорошее соединение с металлическим контактом в разъеме

В случае, если вам нужно отрегулировать световые полосы и металлические площадки голыми руками, не нужно беспокоиться, потому что наши светодиоды работают от 12 вольт постоянного тока , и там нет опасности удара током!

При открытой коробке разъема нам нужно проверить и убедиться, что овальные или круглые медные контактные площадки светодиодной ленты правильно выровнены с серебряными контактами разъема.

Если вы видите, что они не выровнены правильно, осторожно перемещайте полосу вперед и назад , пока полосы не загорятся должным образом, это обычно решает проблемы с подключением!

ШАГ 4. Пока вы выравниваете светодиодные полосы.

Наблюдайте за своей второй полосой (той, которая не загоралась правильно) и подождите, пока она не начнет вести себя должным образом.

Как только полоски заработают, как задумано , защелкните соединитель и поразитесь, насколько хорошо вы проделали работу и как потрясающе выглядят ваши светильники.

( занимает минимум 20-40 минут и является абсолютно необходимым шагом для того, чтобы соединение оставалось надежным. Я серьезно!)

Не забудьте использовать наши разъемы и будьте уверены, что ваша установка совместима с наши полоски. Мы эксперты в области светодиодов и гордимся этим! Мы рекомендуем использовать только разъемы HitLights для любых наших совместимых светодиодных лент, используемых в ваших проектах.

Спасибо, что прочитали эту часть нашей серии статей по поиску и устранению неисправностей, мы искренне надеемся, что она была полезной.

Замените нестандартные соединители и обеспечьте совместимость с вашими проектами. Просмотрите нашу коллекцию разъемов и аксессуаров, а также варианты RGB ниже и получите 15% скидку на весь ваш заказ с кодом купона: CONNECT15

LIFX Z Setup – LIFX Help Center

Для настройки убедитесь, что вы подключили полоски всей необходимой длины, прежде чем подключать полоски к электросети.

При первоначальном включении полоска выполнит «счет зоны». Подсчет зон позволяет контроллеру полосы знать, сколько зон доступно для управления. Каждая полоса длиной 1 м имеет 8 контролируемых зон. К каждому контроллеру можно подключить до 10 м полосы LIFX Z, всего 80 зон, которыми вы можете управлять. Если вы добавите дополнительные полоски, вам нужно будет проделать шаги для увеличения длины полоски.

Подключите полосу, и вы сможете следить за настройкой в ​​приложении LIFX, как и для любых других продуктов LIFX.

Длина добавляемой полосы: (максимум 10 метров полосы на контроллер)

  1. Отключите сетевой адаптер от электросети.
  2. При отключении от сети добавьте удлинители полосы.
  3. После добавления полос снова подключите адаптер питания к электросети.
  4. Нажмите кнопку на контроллере LIFX Z на 1 секунду. Полоска будет мигать и «бегать» от разъема до конца полоски.
  5. Все полоски загорятся, и вы сможете контролировать всю полоску.

Сброс LIFX Z:

Сброс полос LIFX Z немного отличается от других моделей LIFX.

Найдите кнопку сброса на контроллере полосы. Он находится сбоку на коробке контроллера. Удерживайте 10-15 секунд, а затем отпустите. Затем полоска должна мигать красным, зеленым, синим и переходить в белый цвет, как это делают лампы Color LIFX, когда они сбрасываются.

Теперь для полосы восстановлены исходные настройки, и она должна транслировать свой LIFX SSID для настройки в новую сеть.

Для пошаговой настройки перейдите на https://lifx.typeform.com/to/fQ9I3W

Building extension

После того, как пользователи свяжут свои учетные записи Stripe с вашим приложением, вы сможете делать запросы API от их имени. Для выполнения запросов API вам потребуется секретный ключ учетной записи вашей платформы и заголовок Stripe-Account , который идентифицирует учетную запись, для которой вы делаете запрос.Все библиотеки Stripe поддерживают этот стиль аутентификации для каждого запроса.

Получение сохраненных данных

Сохраненные данные включают такую ​​информацию, как расходы и сведения о клиенте. Имея доступ read_only , вы можете выполнять большинство запросов GET в Stripe API. Вы можете получить отдельный объект (например, получить платежное намерение) или список объектов (например, перечислить все платежные намерения).

  завиток https://api.stripe.com/v1/payment_intents \
  -u
 sk_test_4eC39HqLyjWDarjtT1zdp7dc
: \
  -d "created [lte]" = 1612048287 \
  -d "предел" = 50 \
  -H "Stripe-Account: {{CONNECTED_ACCOUNT_ID}}"

API разработан для повышения производительности, но многократная выборка больших наборов данных замедлит реакцию вашего приложения.Мы рекомендуем хранить полученные данные на вашей стороне для анализа и составления отчетов.

Прослушивание данных в реальном времени

Помимо сохраненных данных, вы можете получить доступ к данным в реальном времени через веб-перехватчики. После того как вы определили конечную точку веб-перехватчика платформы в своей учетной записи, Stripe отправляет уведомления о событиях на вашу конечную точку для каждой подключенной учетной записи. Свойство account объекта события идентифицирует учетную запись, в которой произошло событие.

Например, событие ниже показывает, что клиент был создан в учетной записи acct_0123456789 .Опять же, мы рекомендуем хранить эти данные на своей стороне для анализа и отчетности. Наблюдая за событиями по мере их возникновения, ваше приложение может быстрее реагировать, и вам не нужно будет совершать столько вызовов API.


  {
  "id": "evt_eO6TdFtqnuA3si",
  "livemode": правда,
  "объект": "событие",
  "type": "customer.created",
  "аккаунт": "acct_0123456789",
  "pending_webhooks": 2,
  «создано»: 1349654313,
  "данные": {...}
}

Philips Hue Lightstrips: гибка, обрезка и повторная установка

Световые полосы

Philips Hue обладают некоторыми действительно хорошими функциями, и они могут отлично работать в различных местах вашего дома, особенно за телевизором и на кухне. На самом деле, я подумываю использовать их на своей кухне, но я хотел точно знать, сколько пакетов Lightstrip мне купить, поскольку мне, возможно, придется их разрезать.

Я читал, что вы можете разрезать их с помощью световых полосок «V4», но как потом прикрепить их и использовать повторно, если вы купили только одну упаковку? Я хотел выяснить это и многое другое, прежде чем добавлять умное освещение на мою кухню – отсюда и этот пост.

Philips Hue Lightstrips все можно обрезать (каждые 13 дюймов / 33 см), но только новые модели Lightstrip Plus V4 могут быть «официально» повторно прикреплены позже.В качестве альтернативы вы можете использовать сторонние соединители, такие как Litcessory.

Обзор световых полос Philips Hue

Установка светодиодных лент вокруг дома становится все более популярной в последние годы, поэтому умные светодиодные ленты Philips Hue – линейка Hue Lightstrip – всегда были неизбежны.

Их можно установить в самых разных местах, хотя наиболее часто встречаются следующие области дома:

  • За телевизором для создания великолепных световых эффектов .Вы также можете синхронизировать световые полосы с тем, что воспроизводится на вашем телевизоре (с помощью HueSync), но это может варьироваться в зависимости от модели световой полосы и того, как вы воспроизводите контент на своем телевизоре.
  • Под столешницами и полками , что особенно полезно на кухне для создания приятного окружающего освещения.
  • Вокруг столов (например, компьютерных), чтобы вы могли «задавать настроение» тому, что вы делаете / смотрите. Играете в компьютерную игру, основанную на пустыне? Установите световые полосы на желто-оранжевый цвет! Смотрю «Холодное сердце» (честно говоря) !? Установите световые полосы на синий или бело-голубой.
  • Вокруг потолка, где есть свод или карнизы . Это действительно может помочь комнате выделиться и обеспечить хорошее освещение – особенно в ночное время, когда вам может понадобиться приглушенный желтый свет для имитации заката.

Пример использования световых полос Hue над дверью можно увидеть в видео на YouTube ниже:

За эти годы было четыре основных поколения, которые Хьюэ называет «версиями», световых полос для помещений.Внутренняя световая полоса называется «Lightstrip Plus». Есть еще модель Outdoor Lightstrip, которая является водонепроницаемой, а также модель Hue Lightstrip Play Gradiant, которая находится за телевизором и отражает цвет того, что на экране.

Я расскажу об этом позже, но для всех световых полос Hue общим является то, что все они в конечном итоге получают питание от розетки:

Различные части базы и удлинителя Philips Hue Lightstrip V4

Различные поколения / версии Hue Lightstrips

Как упоминалось ранее, существует три основных типа световых полос Hue:

  • Домашние, называемые Philips Hue Lightstrip Plus.
  • Outdoor (водонепроницаемость до IP67), называемая Philips Hue Outdoor Lightstrip.
  • Световые полосы «За телевизором» – линейка световых полосок Philips Hue Play Gradient Lightstrip, выпущенная в сентябре 2020 года.

Световая полоса для наружного освещения была впервые выпущена в августе 2018 года и все еще находится в первом поколении, как и световая полоса Play Gradient. Однако у моделей Lightstrip для помещений было несколько итераций:

  • Hue Lightstrip – выпущен в 2012-2013 гг.
  • Hue Lightstrip Plus V2 – выпущен в 2015 году, обеспечивает яркость 1600 люмен – большое увеличение по сравнению с исходной световой полосой.
  • Hue Lightstrip Plus V3 – выпущен в 2017 году, в основном это было изменение дизайна.
  • Hue Lightstrip Plus V4 – выпущенный в июне 2020 года, предлагает соединитель для повторного использования вырезанных деталей на других световых полосах Hue.

С точки зрения возможности отрезать, сгибать и повторно прикреплять световые полосы Hue, все они гибкие, но резка и повторное прикрепление официально поддерживаются только недавно выпущенной моделью Plus V4 для помещений.

Однако, поскольку всегда существовала потребность в обрезке и повторном использовании световых полос Hue, для некоторых других моделей существуют различные сторонние подходы – я расскажу об этом в последнем разделе.

Гибка световых полос Philips Hue

Если вы не собираете световые полоски в один большой ряд, вам, вероятно, в какой-то момент придется их согнуть. Это может быть так, что они могут повернуть угол между двумя перпендикулярными поверхностями (например, между двумя стенами или угловым кухонным шкафом), обогнуть изогнутую поверхность или обойти части вашего стола.

Если вам нужен довольно плавный изгиб, вы легко сможете сделать это с помощью любых световых полос Hue Lightstrips (или светодиодных полос в целом) из-за материала, из которого они сделаны из – гибкого типа резины / силикона. материала.

Однако, если вам нужно сделать более крутой изгиб под углом 90 °, у вас есть два основных варианта:

Вариант 1. Просто согните полосу прямо

Если вы можете, , вероятно, лучший вариант – просто согнуть полоску напрямую – вам просто нужно убедиться, что изгиб не повредит саму световую полосу . Другими словами, следует избегать изгиба в местах пайки, светодиодов или резисторов:

Световая полоса с участками, которые нельзя сгибать, выделена красными кругами

Hue На световых полосах есть отметки «вырезать здесь», и это идеальное место для изгиба.

При изгибе вы должны убедиться, что вы не просто создаете выпуклость (в углу) на световой полосе, так как это приведет к тому, что в этой угловой области будет слишком много светодиодов, что приведет к плохому общему световому эффекту.

Лучший способ сделать изгиб в этом случае – это согнуть полосу на 45 ° под углом, противоположным тому, как вы хотите, чтобы она изгибалась (так, чтобы сама полоса теперь имела угол 90 °), а затем согнуть ее в обратном направлении. :

Вариант 2: купить угловой шарнир

Если описанный выше метод не работает по какой-либо причине, вы можете вместо этого приобрести угловое соединение стороннего производителя, известное как «угловой соединитель» .Вы разрезаете две полоски через промежутки между разрезами, а затем снова прикрепляете их с помощью угловых соединителей.

Это может работать очень хорошо и дает немного более приятную общую отделку, чем метод 1 – даже если необходимость покупать дополнительные разъемы немного раздражает.

Обрезка и повторное использование / повторная установка световых полос Hue

Диоды на Philips Hue Lightstrip V4

Hue Lightstrips Plus стоят дорого – 75 долларов США за основную упаковку, а это означает, что если вам нужно их обрезать (например, из-за перерыва в запланированном пробеге), вы, вероятно, захотите повторно использовать выключенный -разрезать позже.

Поэтому здорово, что модель Plus V4, выпущенная в середине 2020 года, поддерживает повторное использование обрезков, не так ли? Ну…

К сожалению, не все так просто. Во-первых, световые полосы Hue можно обрезать только через каждые 13 дюймов (33 см) – это больше, чем у многих их конкурентов:

Рулетка рядом с Philips Hue Lightstrip V4, показывающая длину резки

Это означает, что иногда ваша основная (используемая) полоса может оказаться длиннее или короче, чем вам хотелось бы – то же самое с отрезанной полосой .

Но при условии, что длина обрезки пригодна для использования, вы можете присоединить его только к другому комплекту Lightstrip Plus V4 с помощью входящего в комплект разъема:

Блок повторного использования в стиле коннектора бегемота с комплектом расширения V4 Philips Hue

Причина, по которой я говорю, что вы можете прикрепить его только к другому комплекту , заключается в том, что отрезной конец должен быть запитан и работать через контроллер (помните, что Hue Lightstrips «говорит» ZigBee, что означает, Контроллер Hue Lightstrip). К сожалению, отдельно купить контроллер Hue нельзя.

Этот akk означает, что для использования официальной функции резки световых полос V4 вам необходимо купить два пакета световых полос стоимостью около 150 долларов. Это может обойтись очень дорого, особенно если вам нужен только пробег длиной 40 дюймов (1 метр), затем промежуток, затем еще один пробег 20 дюймов (50 см) – у вас будет достаточно Hue Lightstrips из одной упаковки, но обрезок не может Не используется при покупке отдельной упаковки (с отдельным контроллером и устройством питания).

Есть решение этой проблемы? А что насчет световых полос V2 / V3? Что ж, к счастью, да, вы можете отрезать и повторно использовать обрезки, используя адаптеры от Litcessory. Вы также можете связать отрезанный конец с наборами удлинителя Hue, а затем продолжить работу, сэкономив ваши деньги в процессе . Вы также можете использовать адаптеры от других компаний, но Litcessory является основным поставщиком, и вы можете купить их на их веб-сайте, а также на Amazon, поэтому я подумал, что лучше всего просто рассказать о них здесь.

Использование Litcessory для повторного прикрепления и разделения световых полос Philips Hue

На странице часто задаваемых вопросов и в блоге

Litcessory рассказывается о нескольких типичных случаях использования комбинации световых полос Hue с их разъемами, хотя я хотел показать вам, как можно использовать комплект Hue Lightstrip Plus и два набора удлинителей – вместе с продуктами Litcessory – для добавления интеллектуальных световых полос в следующую часть моей кухни:

Планы умных световых полос для кухни с размерами – одна секция 24 ″, другая 122 ″

Так что в целом это немного меньше 145 ″ (3.7 м), но есть место для посудомоечной машины. Это означает, что у меня есть два варианта установки световых полос Philips Hue Lightstrips. Я могу купить:

  • Два отдельных набора Hue Lightstrip Plus (стоимостью около 150 долларов США) – один для левой части, другой для правой.
  • A Hue Lightstrip Plus Extension Kit (стоимостью около 20 долларов США) – для увеличения длины прохода с правой стороны, поскольку размер стандартного комплекта составляет всего 78 дюймов (2 м).
  • Этот вариант будет стоить мне до 170 долларов и приведет к большому количеству отходов на левом участке, который составляет всего 24 дюйма (60 см)

Или я мог бы купить:

  • Один комплект Hue Lightstrip Plus (стоимостью около 75 долларов) – я могу использовать его с правой стороны.
  • Два набора удлинителей Hue Lightstrip Plus (всего около 40 долларов) – один будет использоваться с левой стороны, а другой с правой стороны, чтобы продлить пробег.
  • Два разъема «контроллер на 6 контактов» Litcessory (всего 30 долларов)
  • Один разветвитель Litcessory (15 долларов США)
  • Это в сумме составляет 160 долларов США и сокращает отходы световых полос Hue … но приводит к дополнительным «отходам» (ресурсов) ) за счет включения трех дополнительных разъемов.

Это непростой вопрос.Ни то ни другое – не лучший вариант. Но с точки зрения , почему мне понадобятся три разъема Litcessory, их сообщение в блоге очень хорошо объясняет это, но суть в том, что разветвитель Litcessory (устройство, которое означает, что я могу запускать расширение Hue Lightstrip на одном контроллере) должен быть подключен к контроллеру Hue через «контроллер на 6 контактов»:

Оттенок световой полосы и пример Litcessory (чтобы справиться с зазором из моей посудомоечной машины).

В этом случае, вероятно, мне не стоит покупать разъемы Litcessory – Я могу потратить немного больше денег и получить два отдельных набора Hue Light.Конечно, тогда они будут работать независимо друг от друга, что является еще одним недостатком .

Разъемы

Litcessory позволяют обойти это (поскольку все световые полосы Hue соединяются в один контроллер Hue), плюс вы можете связать гораздо больше, чем просто 2-3 световых полосы Hue. Вам просто нужно убедиться, что общий пробег световых полос Hue (идущих на один контроллер) не превышает 33 футов / 10 метров.

Использование удлинителя и удлинителя – охрана окружающей среды и безопасность

Неправильное использование гибкой и временной проводки, такой как удлинители, адаптеры с несколькими розетками, источники бесперебойного питания и разветвители питания, может представлять опасность как пожара, так и поражения электрическим током .Ниже приводится список правил правильного использования удлинителей и удлинителей в TWU.

  1. Удлинители предназначены только для временного использования , на коротких периодов времени … часов или дней, не недель или месяцев!
    • Примером допустимого использования удлинительного шнура может быть служащий, использующий пылесос для чистки ковра в коридоре.
    • Пример недопустимого использования – подключение компьютера к розетке под столом с помощью удлинителя.
  2. Разветвители питания, адаптеры с несколькими розетками и источники бесперебойного питания (ИБП) приемлемы. ЕСЛИ они имеют сбрасываемый автоматический выключатель и подключаются непосредственно к правильно установленной розетке.
  3. Разветвители питания, адаптеры с несколькими розетками и ИБП никогда не могут быть подключены последовательно. (один подключен к другому). Опять же, все удлинители, адаптеры с несколькими розетками и ИБП должны быть подключены непосредственно к правильно установленной розетке.
  4. Более крупные приборы, такие как микроволновые печи и холодильники, нельзя подключать к удлинителю или удлинителю .Такие приборы необходимо включать непосредственно в правильно установленную розетку.
  5. Все удлинители, разветвители питания, адаптеры с несколькими розетками и ИБП должны быть зарегистрированы национально признанной испытательной лабораторией (например, внесены в список UL) и иметь соответствующую маркировку. «Самодельные» удлинители из куска проволоки и розетки не допускаются!
  6. Никогда не перегружайте розетки или сетевые фильтры ! Отключение автоматических выключателей – предупреждающий знак, который нельзя игнорировать! Если у вас есть вопросы о количестве оборудования, которое может быть подключено к розетке или удлинителю, обратитесь в EH&S.
  7. Никогда не используйте переходник вилки с тремя или двумя штырями! Если у вас только две розетки, обратитесь за помощью в отдел эксплуатации и строительства.
  8. При использовании электрического оборудования, включая удлинители, вблизи любого источника влаги или на открытом воздухе ; оборудование должно быть подключено к розетке с устройством защиты от замыкания на землю (GFCI) или к адаптеру GFCI, подключенному непосредственно к розетке.
  9. И, конечно же, никогда не используйте удлинители или удлинители с признаками повреждения или перегрева ! Это включает в себя любые признаки повреждения изоляции, например, шнур, обернутый изолентой.

Ниже приведены фотографические примеры вышеуказанных правил для пояснения. Также доступен загружаемый PDF-файл с приведенными ниже примерами гибкого шнура.

Как установить светодиодную ленту под прилавком

Частый вопрос для новичков в светодиодах – «как установить светодиодные ленты под прилавками и шкафами». Процесс прост и имеет очень похожий набор шагов в обоих случаях. Даже если у вас нет глубоких знаний в области электроники, этот проект можно сделать как проект «сделай сам» – хотя всегда рекомендуется сначала проконсультироваться с электриком, прежде чем работать с электричеством.

См. Также – Как выбрать и установить светодиодные ленты под шкафами (обновлено в ноябре 2020 г.)

Подсветка перед светодиодами Flexfire:

Под контрольным освещением ПОСЛЕ светодиодов Flexfire :

Имея немного воображения и ясное представление о вашем проекте, вы можете сделать что угодно с помощью светодиодных лент! Светодиоды Flexfire недавно установили регулируемую яркость под светодиодным освещением стойки в местном кафе. Прочтите, чтобы узнать, как именно это было сделано, и получить некоторые знания по установке светодиодных лент для вашего следующего дома или коммерческого предприятия.

Проект: Освещение под барной стойкой кафе «Пергамино»

Pergamino Café предлагает исключительный колумбийский кофе в дружелюбной и уютной атмосфере. С момента открытия в 2012 году кафе стало популярным местом для местных жителей, где можно пообщаться, поработать или просто насладиться вкусными горячими напитками с друзьями. Когда нас впервые позвали установить светодиодное освещение под стойкой в ​​Pergamino Café, мы были впечатлены пространством, созданным владельцами.Мы решили, что установка светодиодов Flexfire LED ColorBright Warm White под прилавками улучшит освещение кафе и создаст еще лучшую атмосферу для посетителей.

Ниже приводится пошаговое документированное руководство, которое подробно расскажет, как мы установили светодиодное освещение под стойкой в ​​Pergamino Café.

Перед установкой: выбор освещения и источника питания

Светодиодные ленты Светильники: Сначала необходимо выбрать цвет и яркость, необходимые для установки светодиодных лент под стойкой.В то время как для рабочего освещения и приложений с высокой яркостью мы рекомендуем светодиодные ленты UltraBright, для установок акцентного освещения мы рекомендуем светодиодные ленты ColorBright, которые имеют 600 светодиодов на катушку и достаточны почти для всех ситуаций, когда светодиодное освещение находится под встречным светом. Всегда рекомендуется делать ярче, чем ожидалось, и добавлять диммер для большего контроля. Кто знает, когда вам понадобится дополнительное рабочее освещение.

Мы выбрали светодиодные ленты ColorBright Warm White, потому что цвет соответствовал существующим цветам освещения в кафе (цветовая температура 3000k).Теплые цветовые температуры отлично подходят для создания комфортной атмосферы и способствуют расслаблению. Несмотря на то, что ColorBright излучает намного больше света, чем многие другие светодиодные ленты на рынке, это наша наименее яркая полоса, что делает ее идеальным решением для акцентного освещения.

Блок питания: Мы создали таблицу, чтобы помочь определить, какой блок питания вам понадобится для вашего проекта. Посмотреть диаграмму можно здесь. Для этой установки мы использовали две катушки (около 28 футов).Полоски ColorBright потребляют 2,9 Вт на фут. Итого около 81 Вт. Как правило, вам необходимо выбрать источник питания с мощностью на 20% больше, чем нагрузка, которая вам требуется, по разным причинам, поэтому мы выбрали среднюю скважину мощностью 100 Вт на 12 В.

Используемых материалов:

Шаг 1. Дважды проверьте фары перед резкой или установкой

При установке светодиодных лент под вашими прилавками, шкафами или внутренними нишами очень важно проверять светодиодные фонари перед любой установкой.Выполните следующие действия, прежде чем вырезать какие-либо светильники или прикрепить их к любой поверхности.

  1. Разложите все продукты, чтобы создать имитацию установки, чтобы убедиться, что у вас есть все необходимые расходные материалы
  2. Разверните светодиодную ленту с пластиковой катушки
  3. Присоедините необрезанные фары к блоку питания и включите блок питания
  4. Полоски должны загореться. В противном случае проверьте свои соединения
  5. Спросите себя: «Достаточно ли они яркие?», «Нужен ли мне диммер», «Подходит ли цвет для моего применения?», «Все ли светодиоды светятся и работают правильно?»

Если освещение работает нормально и вы уверены, что выбрали правильную цветовую температуру и яркость для вашего проецируемого изображения, переходите к шагу два.Если они не работают должным образом, обычно возникает простая ошибка подключения. Мы готовы ответить на все ваши вопросы.

Шаг 2: Измерьте и сделайте надрезы

Flexfire LEDs Генеральный директор Брент Мауриелло (Brent Mauriello) на снимке измеряет длину счетчиков, на которых должны быть установлены светодиодные ленты. Перед началом любого процесса установки сделайте точные измерения, чтобы определить, сколько футов полос потребуется. Затем острыми ножницами отрежьте полоски нужной длины, чтобы подготовить их к быстрой установке.

Примечание. Светодиодные ленты можно разрезать только по четко обозначенным линиям, расположенным на равном расстоянии. На этой светодиодной полосе линии разреза проходят через каждые три диода на всем протяжении полосы.


Шаг 3: Подготовка подключения полосы к источнику питания

Чтобы прикрепить первую часть света к диммеру и источнику питания, нам нужно добавить немного удлинительного провода низкого напряжения к концу первого ряда светодиодных фонарей.

После того, как низковольтный провод отрезан до нужной длины, снимите один дюйм изоляции с проводов, выходящих на конец светодиодной ленты и низковольтного удлинителя Cerrowire. Оттуда оберните оголенные провода положительного / отрицательного кабеля вместе, используя гайки для закрепления соединения.


Шаг 4. Соединение двух отрезков светодиодных лент с помощью соединителя «полоса-полоса»

На последней фотографии завершенной установки вы заметите угол 90 градусов в углу планки.Чтобы обойти этот угол, нам пришлось соединить две вырезанные секции светодиодных лент. Для этого мы использовали беспаечный соединитель «полоса-полоса», чтобы подключить первый ряд источников света ко второму.

Следующим шагом является прикрепление беспаечного разъема к светодиодной ленте ColorBright. Для этого просто отогните полдюйма ленты, закрывающей , и ленты 3M на задней стороне, открывая достаточно места для соединения.

Возьмите беспаечный разъем и вытащите монтажный лоток, чтобы подготовиться к установке.Каждый беспаечный разъем имеет две стороны. Чтобы убедиться, что вы расположили его правильно, убедитесь, что более широкая из белых сторон обращена вверх.

Затем ОСТОРОЖНО закрепите фиксирующий лоток на месте над концом гибкой светодиодной ленты. Будьте осторожны и убедитесь, что монтажный лоток надежно закрыт, иначе освещение не будет работать. Найдите положительную (+) и отрицательную (-) стороны, отмеченные на светодиодной ленте, и отметьте, какие провода, выходящие из беспаечных разъемов, будут нести отрицательный и положительный заряды.

Повторите процесс, чтобы прикрепить другой конец соединителя полосы к полосе ко второму ряду фонарей.

* ПРИМЕЧАНИЕ : Красный и черный цвета проводов не всегда являются правильными индикаторами положительного и отрицательного полюсов. Обратите внимание на положительную и отрицательную маркировку на полосе и свяжите провод на этой стороне полосы, чтобы указать полярность.

Шаг 5: Комбинирование полосок с соединителями “без проводов” Strip-to-Strip

Для участков длиной более 16 футов нам необходимо соединить два отдельных участка светодиодных лент.В середине разъемов нет провода, поскольку мы хотели, чтобы переход был бесшовным, поэтому мы использовали разъемы «полоса-полоса» («без проводов»), чтобы объединить две длины.

Сначала отрежьте полосу по обозначенной линии. Отогните крышку, как вы это делали, чтобы прикрепить соединитель полоски к полоске на шаге 4. Затем закрепите на месте две полосы с помощью соединителя полоски «без проводов», снова позаботившись о том, чтобы создать прочную точку. контакта между полосами и обеспечения правильного совмещения положительной / отрицательной сторон.


Шаг 6. Проверьте полоску (ВАЖНО)!

Используйте двустороннюю клеммную колодку или проволочные гайки для временного соединения светодиодных лент по всей длине с источником питания. Если все подключено правильно, свет должен включаться при подключении источника питания. Если они не загораются сразу на полную яркость, проверьте, надежно ли прикреплены разъемы, а отрицательный и положительный провода совмещены. правильно на полосу.

Примечание: Для получения дополнительной информации позвоните нам для получения бесплатной технической консультации по телефону в любое время в рабочее время.


Шаг 7. Установите светодиодные ленты под столешницу

Протрите нижнюю поверхность прилавка и убедитесь, что она чистая. Дубинка 3M подходит для большинства непористых и плоских поверхностей. Для нанесения под бетон или очень грубый материал можно использовать клей. Протерев нижний столешницу, снимите защитную пленку с клейкой основы полоски.Проведите полоску по прямой линии под прилавком, где вы хотите, чтобы светился свет.


Шаг 8: Установка диммера

Для крепления диммера к стене рекомендуется использовать подвесные ленты 3M Command. Затем подключите отключенный источник питания к диммеру, пропустив провода (черный провод идет в отрицательный (-) слот, а красный провод идет в положительный (+) слот) в нижний корпус с правой стороны с надписью «In “.Используйте отвертку с плоским жалом, чтобы закрепить соединение. Затем подключите Cerrowire к секции корпуса с надписью «Out», снова используя отвертку, чтобы закрепить провода на месте.

Окончательный результат должен выглядеть примерно так, как на фото ниже.


Шаг 9: Включите свет!

Последний шаг – самый простой, но и самый эффективный шаг во всем процессе. Теперь все, что вам нужно сделать, это подключить блок питания, включить диммер до уровня яркости по вашему выбору и наслаждаться новым светодиодным освещением под счетчиком!

Какие варианты освещения под прилавками лучше всего?

Варианты вывода статического белого цвета для освещения под шкафом

Светодиодные ленты серии Outline ™ категории спецификаций – 1.5 Вт / фут
– Нежный выход для акцентного и окружающего освещения.
– 125 люмен / фут
– индекс цветопередачи более 95 для идеальной цветопередачи
– 15-летняя гарантия

Светодиодные ленты серии Accent ™ – 3,5 Вт / фут
– Наиболее популярны для кухонь и большинства применений под шкафами. Идеально подходит для акцентного и естественного освещения – в любом месте!
– 250 люмен / фут
– индекс цветопередачи более 95 для идеальной цветопередачи
– гарантия 15 лет

Архитектурные светодиодные ленты серии ™ – 4.4 Вт / фут
– профессиональное освещение высокой яркости. Приобретите диммер, чтобы получить лучшее из всех миров
– 500 люмен / фут
– CRI более 90 для невероятной цветопередачи
– 15-летняя гарантия

Световые полосы ClickBright ™ – 4,3 Вт / фут
– Световые полосы высокой яркости «plug and play». Они защелкиваются вместе для простой установки.
– 490 люмен / фут
– индекс цветопередачи до 98 для идеальной цветопередачи
– гарантия 15 лет

Варианты RGB и динамически настраиваемой белой полосы для освещения под шкафом

Светодиодные ленты RGB с изменяющимся цветом – 4.4 Вт / фут
– Управляйте своим освещением с помощью миллионов цветовых вариантов
– Используйте пульт дистанционного управления, DMX или систему голосового управления для программирования
– 15-летняя гарантия

Architectural ™ Dynamic Tunable White
– Выбирайте от теплого свечения до яркого дневного света в одной комнате с одной полосы с помощью пульта дистанционного управления.
– Выберите любой цвет от 2700K до 6200K
– CRI более 93
– 15-летняя гарантия

Видео по установке светодиодного освещения под стойкой

Как начать свой проект под шкафом или под прилавком:

1.

Определите, какая марка светильников вам понадобится:

Flexfire LEDs производит светодиодные ленты высочайшего качества на планете. Мы известны в отрасли своей потрясающей поддержкой и самыми яркими светодиодными лентами. Мы носим с собой много разных типов полосок, каждая из которых предназначена для конкретного использования. Перед тем, как начать свой проект, вам нужно будет выбрать яркость, цвет и стиль ваших светодиодов.

Ниже приведено отличное руководство по выбору правильной светодиодной ленты для вашего приложения.

Как выбрать лучшую светодиодную ленту для вашего проекта

2. Выберите желаемую полосу выше или выберите один из наших комплектов светодиодного освещения

Наши комплекты светодиодных лент были созданы для множества проектов. Вы можете заказать наши готовые комплекты с настенным диммером Lutron без настенного диммера, или специалисты по дизайну светодиодов Flexfire могут бесплатно создать индивидуальный комплект специально для вашего проекта!

Позвольте нам изготовить для вас индивидуальный светодиодный комплект!

Есть вопросы?

Нужна помощь по установке светодиодного освещения под прилавками или шкафами? Нам нравится возможность предоставлять клиентам светодиодные решения, которые они ищут.Нам так приятно видеть, как наши ленточные светильники устанавливаются в бесчисленных инновационных и экологически безопасных проектах, которые разрабатываются каждый день. Ваше видение – это то, что вдохновляет нас делать то, что мы делаем!

Вам нужна помощь в выборе светодиодных лент для вашего коммерческого, промышленного или домашнего освещения? Позвоните нам по телефону 1-844-FLEXFIRE (1-844-353-9347) или напишите нам по электронной почте [email protected], и мы будем рады помочь!

Напряжение

– Проблемы с продлением вывода питания 12 В на светодиодную ленту RGB

Мне нужен совет по следующей проблеме: я подключаю 5-метровую RGB-светодиодную ленту WS2812B к удлинителю. Это версия на 12 В, где два светодиода связаны с точки зрения их адресации и IC. Имеется 100 адресов и 200 светодиодов. Я генерирую управляющий сигнал от Raspberry Pi.

  • Я соединяю землю GPIO Pi с землей внешнего источника питания 12 В (мощный адаптер питания для ноутбука 150 Вт)
  • Подключаю выход GPIO 18 (3.3В) к DI светодиодной ленты
  • Подключаю 12В к светодиодной ленте
  • Это работает

Теперь я хочу, чтобы вставил удлинитель между источником питания и Pi на одном конце и светодиодной лентой на другом конце.Я купил для этого кабель 3x 0,75 мм 20 метров. (Вот описание продукта на немецком языке, если вам интересно).

  • Я вставил два провода между блоком питания 12 В и контактами GND / 12 В светодиодной ленты
  • Я вставил третий провод между выходом GPIO и цифровым входом полоски.
  • Это не работает

Простое включение стрипа кажется нормальным; все светодиоды горят. Если я запускаю программу модуляции на Pi, первые три или четыре светодиода беспорядочно мигают, вот и все.Теперь я перепробовал всевозможные комбинации, чтобы понять, что происходит. Например,

  • Я вставил LLC, чтобы поднять цифровой выходной сигнал с 3,3 В до 5 В. Без разницы. Не работает.
  • Я увеличил только мощность, но подключил цифровой сигнал напрямую без расширения. Без разницы. Не работает.
  • Я расширил только цифровое соединение, оставив источник питания напрямую подключенным к полосе. Это работает.

Этот результат меня очень удивил. Я чувствую облегчение от того, что у меня не будет проблем с расширением цифрового сигнала, но теперь я сбит с толку, почему расширение мощности явно не работает. С помощью вольтметра я увидел, что через 20 м напряжение упало с 12В до 9В. Однако компенсация путем установки более высокого напряжения на адаптере, например От 15 до 18 В для измерения около 12 В на другом конце ситуации не изменил.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
