Соединение сэндвич панелей: Варианты соединения сендвич панелей

Варианты соединения сендвич панелей

Стеновые и кровельные сендвич-панели стали очень популярным строительным материалом. С их помощью довольно просто, быстро и экономически выгодно возводить и обшивать любые здания. Они применяются в промышленном, социальном и жилищном строительстве без ограничений.
Как и любой другой стройматериал, применяющийся для возведения и обшивки зданий, сендвич-панели имеют свое слабое место. Это соединительный стык. Простое плоское стыкование панелей не приносит нужного эффекта, так как не предусматривает температурного расширения и сжатия, не обеспечивает надежности крепления и является местом проникновения атмосферной влаги под обшивку.
Именно поэтому производители и технологи разработали несколько универсальных стыковых конфигураций сендвич-панелей между собой. Для улучшения защитных свойств места стыков, зачастую, дополнительно обрабатывают герметиками.

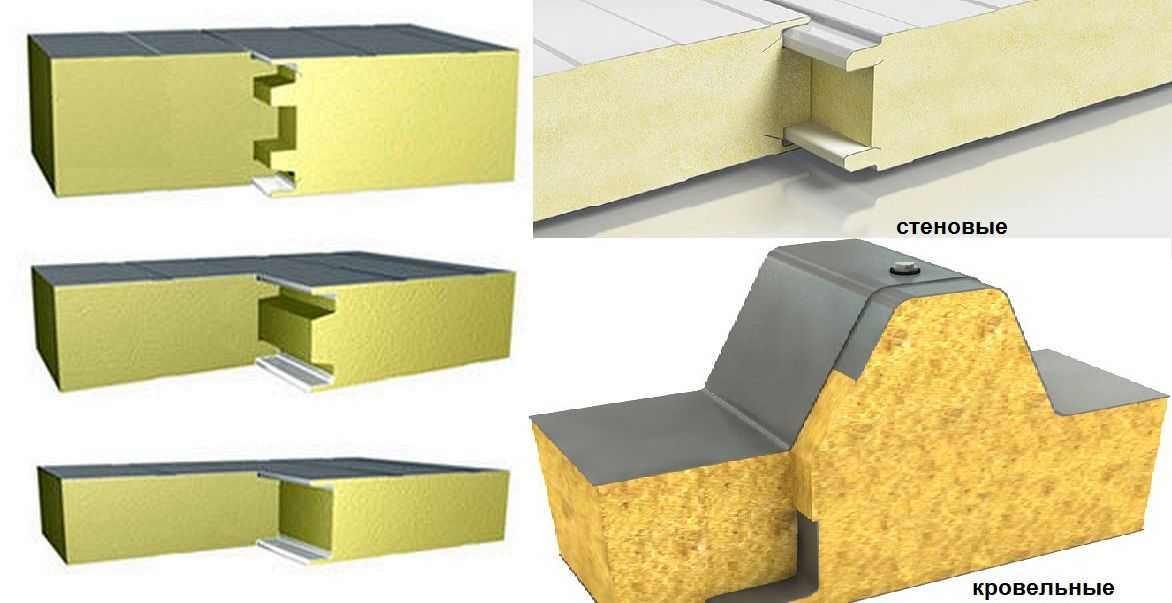

Открытый и закрытый тип замка.

Открытый, или классический, тип замка, пожалуй, является самым распространенным видом стыкования стеновых сендвич-панелей. Его конфигурация достаточно проста и эффективна. Тип замка, наложение внешних слоев обшивки и выемки во внутреннем наполнении, эффективно препятствуют проникновению внутрь влаги и обеспечивают достаточную вентиляцию внутреннего пространства. Нехитрая форма замка позволяет металлическим частям панели изменять свою структуру при воздействии температуры.

Закрытый тип замка имеет несколько иную форму, ступенчатую. При таком соединении панели имеют не много точек соприкосновения, так как внутри замка достаточно пространства для свободного движения вентилируемого воздуха для отвода пара и уменьшения теплообмена.

Энергосберегающий тип замка.

Данный вид соединения еще называют термозамком. Геометрия стыка имеет сложную форму с выемками и ребрами. С одной стороны, такая сложность позволяет надежно зафиксировать две сендвич-панели и придать всей конструкции дополнительной жесткости. С другой стороны, геометрические особенности стыка предотвращают интенсивный теплообмен между внешней средой и помещением. Излишне горячий воздух и влага отводится с помощью вентиляционных каналов, а сложная геометрическая форма не пропускает его дальше середины панели. Сендвич-панели с такими замками позволяют сохранить в помещении максимально комфортные условия и обеспечить надежную звукоизоляцию.

Кровельные типы замков.

Для кровельных сендвич-панелей, ввиду особенности эксплуатации, применяют два типа замка. Первый – это обычное наложение стальных частей панелей друг на друга. На каждом листе делается напуск верхней стальной обшивки шириною в волну или полволны. Этот запас накладывается на соседнюю панель. Таким образом, создается надежная защита от проникновения влаги под обшивку.
Вторым видом стыковки можно назвать стыкование в виде ребра сложной формы. Перед соединением, такой замок обязательно дополнительно обрабатывают герметиками.

Добавить комментарий

Способы соединения сэндвич-панелей при монтаже на каркас

Каркасное строение уже давно завоевало популярность. Основой таких зданий являются сэндвич-панели, с помощью которых можно возводить постройки и обшивать их. Любое строительство на данный момент не обходиться без использования этой технологии – жилищная сфера, промышленная и социальная. Каждый строительный материал имеет свои особенности, в том числе и негативные. У сэндвич-панелей такое место тоже есть – это стык. Простое плоское соединение плит не дает необходимой надежности, из-за отрицательного влияния температурного расширения. При плоском стыковании проникает влага, которая негативно влияет на конструкцию. Проблему решают стыковые конструкции, разработанные инженерами – они не дают проникнуть влаге и обеспечивают надежность здания. Дополнительные защитные свойства достигают применением герметика.

Стык панели обрамляется металлом для лучшего качества соединения – он имеет свойство сжимать или расширяться от влияния температуры. Вместо плоского соединения используют его геометрические вариации – открытый, закрытый, энергосберегающий и кровельный тип замка, и каждый обладает своими особенностями. Открытый тип замка называют классическим за частое использование. Он применяется при установке стеновых панелей. Конструкция препятствует прониканию влаги в межпанельное пространство, при этом проста – соединение происходит по принципу подбора выемки и вставки. Подобный замок используется давно при укладывании ламината. Он не ограничивает внутреннюю циркуляцию воздуха, и температурное сжатие и расширение не в силах разрушить стык. Этот тип соединения считается отличным решением для возведения стен или облицовки готового здания.

Закрытый замок не менее надежен, но работает по другому принципу – ступенчатая структура не дает панелям соприкасаться. Это пространство помогает циркуляции воздуха, отводя лишнюю влагу и добавляя надежности.

Энергосберегающий, или термозамок, – конструкция со сложной структурой стыка. Благодаря этому она препятствует свободному теплообмену между окружающей средой и помещением. Это не единственное свойство – сложность структуры положительно влияет на жесткость и прочность здания. Влага и теплый воздух, которые из-за разности температур скапливаются в межстенном пространстве, отводятся с помощью вентиляционных каналов, предусмотренных конструкцией листа. Геометрия панели не пускает эти скопления дальше середины. Если необходимо обеспечить дополнительную звукоизоляцию и сохранить комфортный микроклимат помещения при сильных морозах, будет оправдано использование сэндвич-панелей с энергосберегающим типом замка.

Сэндвич-панелями можно возвести крышу – для этого применяются два вида листов. В первом случае соединение происходит за счет наложения металлических частей листа друг на друга. Допуск наложения исполняется в виде полуволны или волны, что дает лучшее соединение. Второй вид соединения использует ребро сложной конструкции, и при соединении требуется дополнительная обработка герметичным составом.
