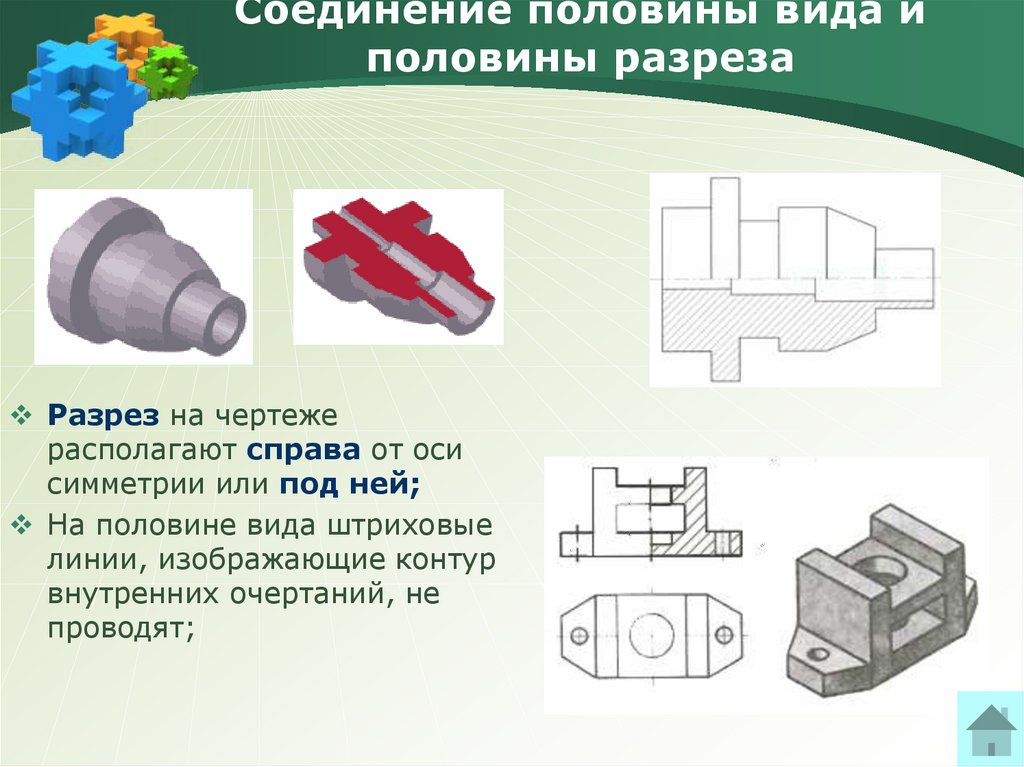

Последовательность выполнения соединения половины вида с половиной разреза
__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
__________________________________________________________________
На фронтальной и на
профильной проекциях, выполнить
необходимые разрезы.Построить аксонометрическую проекцию модели с вырезом ¼ части
Задание2.5..Построить третью проекцию модели, выполнить необходимые разрезы. Построить аксонометрическую проекцию модели с вырезом ¼ части.
Построить третью проекцию модели, выполнить необходимые разрезы. Построить аксонометрическую проекцию модели с вырезом ¼ части.
Построить третью проекцию модели, выполнить необходимые разрезы. Построить аксонометрическую проекцию модели с вырезом ¼ части.
Построить третью проекцию модели, выполнить необходимые разрезы. Построить аксонометрическую проекцию модели с вырезом ¼ части.
Построить
третью проекцию модели, выполнить
необходимые разрезы. Построить
аксонометрическую проекцию модели с
вырезом ¼ части.
Тесты к темам 2.6,2.7
Из каких геометрических тел состоит модель? | Цилиндр, усеченный конус, призма | |
Два цилиндра, пирамида, призма | ||
Призма, цилиндр, шар | ||
Пирамида, призма, цилиндр | ||
Какой разрез нужно выполнить на фронтальной проекции? | Фронтальный | |
Профильный | ||
Соединение половины вида с половиной разреза | ||
Попадут ли отверстия, расположенные в основании модели в секущую плоскость Р||V | Да | |
Нет | ||
На каком чертеже соединение половины вида с половиной разреза выполнено правильно? | 1 | |
2 | ||
3 | ||
4 | ||
На каком изображении детали разрез выполнен правильно? | 1 | |
2 | ||
Какую форму имеет отверстие детали? | Цилиндрическую | |
Призматическую |
Литература
Баранова Л.
А и др.
Основы черчения: Учеб. для средних
специальных учебных заведений
/Л.А.Баранова, Р.Л.Боровикова, А.П.Панкевич.
– 3-е изд, перераб. и доп. –М.: Высш.шк.,
1996.Боголюбов С.К.Черчение. – М.: Машиностроение, 2000.
Миронов Б.Г. и др. Сборник заданий по инженерной графике с примерами выполнения чертежей на компьютере: Учебное пособие – М.: Высшая школа, 2003.
А и др.
Основы черчения: Учеб. для средних
специальных учебных заведений
/Л.А.Баранова, Р.Л.Боровикова, А.П.Панкевич.
– 3-е изд, перераб. и доп. –М.: Высш.шк.,
1996.72
Организационный(м) -приветствие -определение отсутствующих -проверка готовности к уроку -организация внимания Актуализация имеющихся знаний (5м) – выявления усвоения прошедшей темы «Сечения и разрезы»
Сообщение цели урока (м) –сообщение систематизации осмысления, освоения нового учебного материала и хода содержания учебного процесса
Усвоение новых знаний (17м) – организация внимания; – организация процесса восприятия, осмысления, первичного обобщения нового учебного материала
Закрепление новых знаний (17м) -Закрепление знаний и умений с помощью упражнений – углубление осмысления учащимися учебного материала, проверка понимания сущности новых понятий.
Подведение итогов (2м)
Рефлексия (2м) Организовать осмысление полученной информации -организовать обмен мнениями по полученной проблеме -организовать самооценку | – Здравствуйте – Кто сегодня отсутствует? Проверяю готовность учащихся к уроку
-для чего выполняют сечения и разрезы? – как можно отличить разрезы от других изображений? (1,2) -назовите виды разрезов;
(3слайд «Соединение») -кто нам начертит полученное соединение? (вызываю ученика к доске) – запишите тему: «Соединение половины вида и половины разреза» – мы сегодня узнаем для чего, и в каких случаях применяют соединение половины вида и пол разреза; научимся выполнять соединение по наглядному изображению; ознакомимся с правилами выполнения соединения половины вида и половины разреза -научимся рационально, целесообразно их использовать. -давайте посмотрим на экран: 1. – теперь скажите, какие изображения здесь даны? – а на чертеже что изображено? – теперь посмотрите на этот чертеж, узнали, что это за изображение? – правильно, это соединение половины вида и половины разреза. Таким образом, мы экономим свое время, поле формата, имеем больше представлений о деталях. Сейчас запишем правила выполнения соединения половины вида и половины разреза – посмотрите сюда (показываю динамическую наглядность) 1. граница между видом и разрезом штрихпунктирная линия 2. разрез на чертеже располагают справа от оси симметрии или под ней 3. на половине вида штриховые линии убираем 4. размерную линию проводят чуть дальше от оси и ограничивают одной стрелкой. Итак, мы пришли к выводу, что иногда целесообразно выполнить соединение пол вида и пол разреза, т.к. на одном изображении показываем внешний вид детали и внутренний. Это рациональный способ, если деталь симметричной формы. (Раздаю детали из пластилина) пример на объемных деталях – удалить ¼ часть детали секущей плоскостью и посмотрите процесс получения соединения пол вида и пол разреза.
А теперь решим примеры, которые на доске (дополнить чертеж недостающими линиями) Раздаю индивидуальные карточки-задания Задание. Выполнить чертеж детали в необходимом количестве видов и соединением половины вида и половины разреза
Раздаю карточки- тесты Задание: решить 2 тестовых заданий, т.е. дается вопросы с несколькими ответами, но из них только один правильный ответ. (Проверяем ответы)
– с какой целью выполняют соединение половины вида и половины разреза? – какая линия является границей между половиной вида и разреза? – на какой стороне находится половина разреза? Что мы сегодня узнали нового? Чему научились? Зачем нам нужны разрезы и сечения? Выслушаем ваши мнения о сегодняшнем уроке. Как вы оцениваете свою работу за весь урок? | – здравствуйте! Дежурный объявляет отсутствующих
Дети отвечают на вопросы (устно) и чертят на доске
Ученик выполняет на доске соединение
Дети отвечают на вопросы
Ученики наблюдают и записывают под диктовку учителя
рассекают деталь плоскостью
Ученики выходят к доске и выполняют задание
Выполняют чертеж с соединением половины вида и половины разреза
Дети решают тесты (находят правильный ответ)
Ответы детей
Оценивают себя | Создание эмоционального настроя. Проверка готовности к уроку.
Фронтальный опрос
Постановка проблемы, постановка цели и задачи урока
Усвоение нового материала
Работа в парах
Самостоятельная индивидуальная работа
Самостоятельная работа в парах
Фронтальный опрос
Фронтальный опрос
самооценка | Уметь организовывать свое рабочее место
Уметь различать сечение и разрезы по изображению, назначению Уметь выполнять соединение части вида и части разреза
Уметь сравнивать, Наблюдать
Уметь высказывать предположения
Уметь выполнять соединение половины вида и половины разреза
Уметь определять правильный ответ по изображению Уметь работать в паре
Уметь высказывать свое мнение |
