Содержание

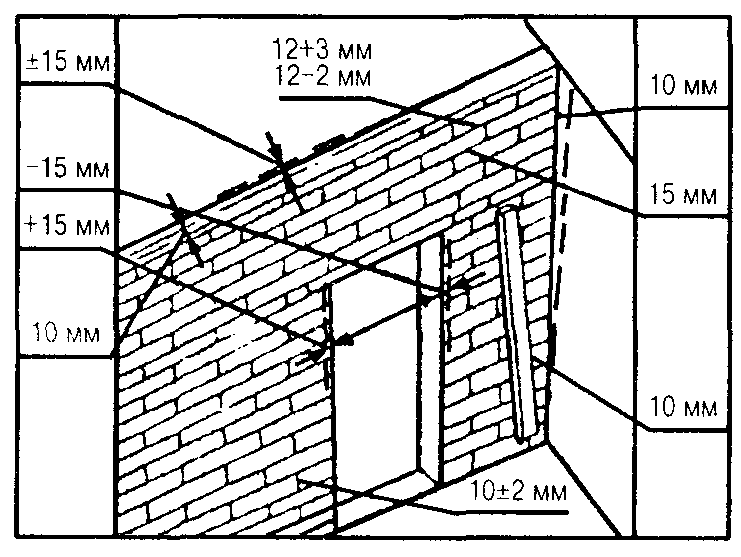

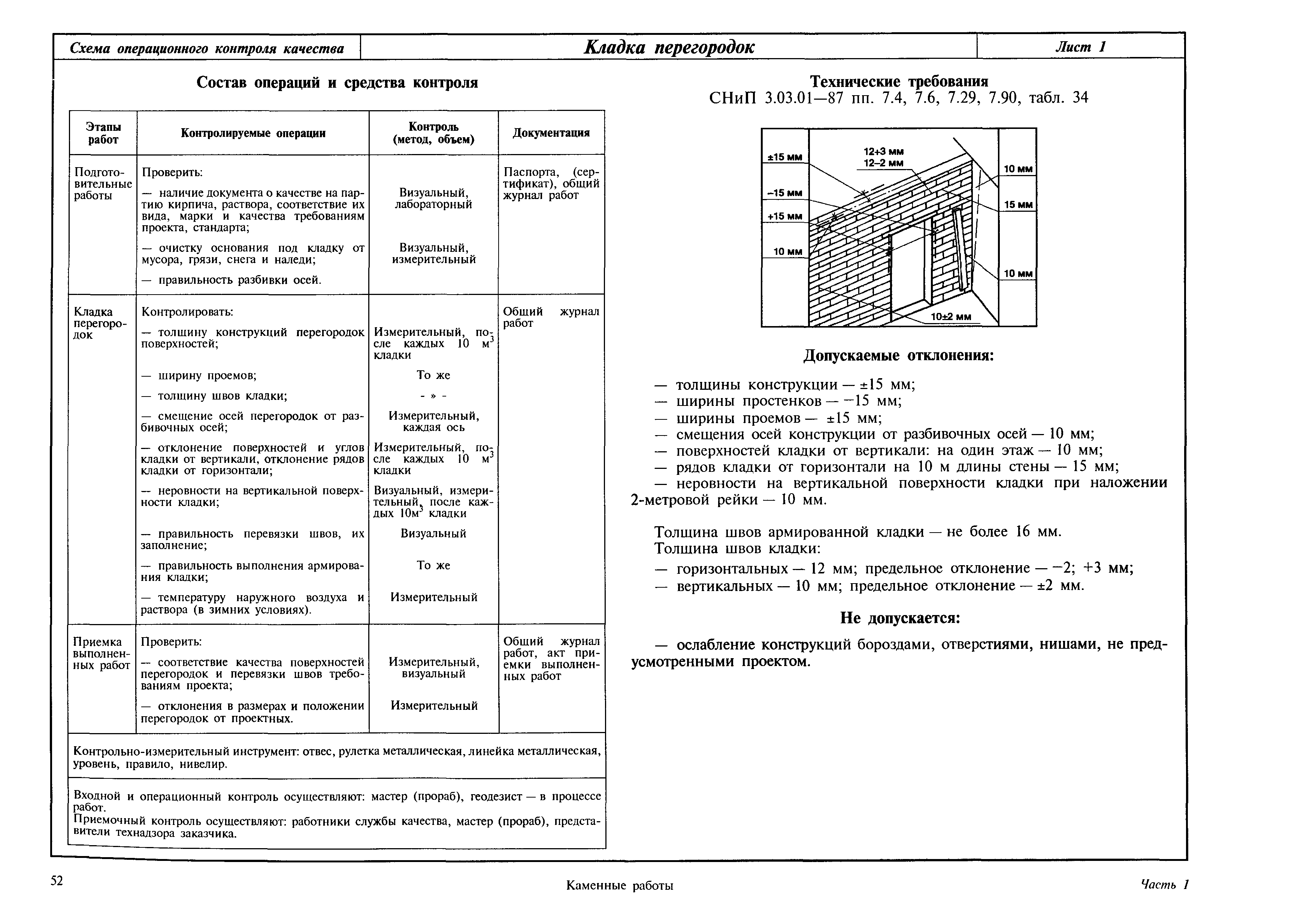

Кирпичная кладка. Требования СНиП по качеству

1.7.90.

Толщина швов кладки должна быть:

 Горизонтальных12 (-2) (+3) мм;
 вертикальных10 (-2) (+5) мм.
2.7.90.

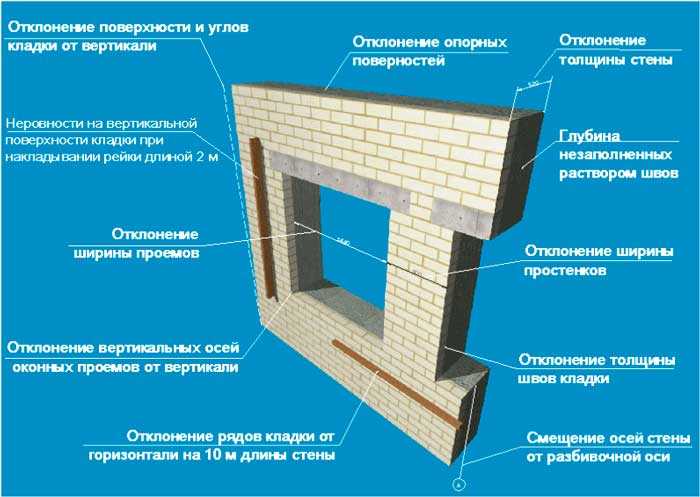

Отклонения в размерах конструкций от проектных не должны превышать:

 Толщина конструкций15 мм
 По отметкам опорных поверхностей10 мм
 По ширине простенков15 мм
 По ширине проемов15 мм
 По смещению вертикальных осей оконных проемов20 мм
 По смещению осей конструкций10 мм
3.7.90.

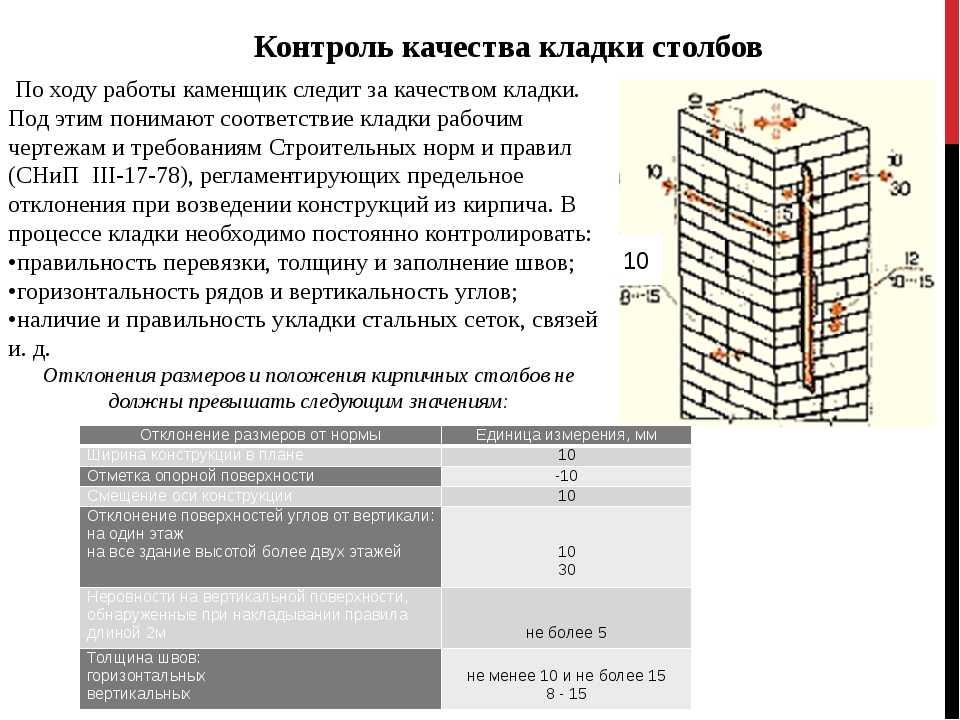

Отклонения поверхностей и углов кладки от вертикали не должны превышать:

 На один этаж10 мм
 На всё здание высотой более двух этажей15 мм
4.7.90.Отклонения рядов кладки от горизонтали на 10 м длины стены не должны превышать 15 мм.
5.7.90.Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м не должны превышать 10 мм.
6.7.17.Укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной при многорядной перевязке швов.
7.7.87.В дверных и оконных проемах должны быть установлены антисептированные деревянные пробки согласно проекту.
8.7.87.Размер площадки опирания железобетонных конструкций на стены должен быть по проекту.
9.

Разность отметок лицевых поверхностей двух смежных плит перекрытий в стыке не должна превышать при длине плиты:

 до 4 м5 мм;
 свыше 4 м10 мм.
10.7.7.При вынужденных разрывах кладку выполнять в виде наклонной или вертикальной штрабы.
11.7.8.При выполнении вертикальной штрабы в швы должна быть заложена арматура из стержней диаметром не более 8 мм с расстоянием до 2 м по высоте кладки, а также в уровне каждого перекрытия.
Количество стержней арматуры должно быть не менее трех в одном уровне.
12.7.13.Высота кирпичных неармированных перегородок, не раскрепленных перекрытиями или временными креплениями, не должна превышать 1,8 м для перегородок толщиной 12 см.
13.7.21.При кладке в пустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм ( только вертикальных швов ) в столбах.
14.7.29.

Армированная кладка должна выполняться с соблюдением следующих правил:

 Толщина швов в кладке должна превышать сумму диаметров пересекающейся арматуры не менее чем на 4 мм при толщине шва не более 16 мм;
 При поперечном армировании простенков сетки следует изготавливать и укладывать так, чтобы не менее двух арматурных стержней, из которых сделана сетка, выступали на 2-3 мм на внутреннюю поверхность простенка.

Новые рекомендации по проектированию зданий Проектирование стен из керамических пористых камней ООО Керамика-Синтез Татарстан п. Шеланга

Рекомендации по проектированию

наружных и внутренних стен из пустотно-поризованной продукции производства

ШЕЛАНГОВСКОГО КЕРАМИЧЕСКОГО ЗАВОДА ООО «КЕРАМИКА СИНТЕЗ».

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие рекомендации содержат основные указания по применению, проектированию и возведению стен жилых, общественных и промышленных зданий из пустотно-поризованных камней – 2NF пластического прессования, выпускаемых Шеланговским керамическим заводом ООО «Керамика-Синтез».

1.2. Керамические пористые камни с пустотами рекомендуется применять для кладки стен жилых домов, общественных и промышленных зданий

  • несущих наружных и внутренних;
  • самонесущих;
  • заполнения каркасов (ненесущих).

Высоту (этажность) здания рекомендуется определять расчетом несущей способности наружных и внутренних стен с учетом их совместной работы.

1.3. Расчет элементов из пористых керамических камней с пустотами производят по предельным состояниям первой и второй группы в соответствии с требованиями СНиП II-22-81.

1.4. Применение пористых керамических камней с пустотами допускается для наружных стен помещений с влажным режимом при условии нанесения на их внутренние поверхности пароизоляционного покрытия. Применение для стен помещений с мокрым режимом, а также для наружных стен подвалов и цоколей не допускается.

Примечание. Влажностный режим помещений зданий и сооружений принимается по СНиП II-3-79.

1.5. При проектировании зданий и проведении расчетов прочности элементов стен из пористых керамических камней следует руководствоваться СНиП II-22-81 “Каменные и армокаменные конструкции. Нормы проектирования”, “Пособием по проектированию каменных и армокаменных конструкций” (к СНиП II-22-81) ЦНИИСК им. В.А.Кучеренко Госстроя СССР, М., 1987г. и настоящими рекомендациями, учитывающие особенности работы кладки из пористых керамических камней с пустотами.

Теплотехнический расчет стен и их сопротивление воздухопроницанию и паропроницанию выполняется в соответствии с требованиями СНиП II-3-79 “Строительная теплотехника. Нормы проектирования”.

1.6. Все изделия из пустотно-поризованной керамики Шеланговского керамического завода ООО «КЕРАМИКА СИНТЕЗ» имеют сертификаты соответствия гостандарта России.

2. МАТЕРИАЛЫ ДЛЯ КЛАДКИ СТЕН

Керамические пустотно-поризованные камни  2NF

2.1. Типы, размеры и основные показатели пористого керамического камня с пустотами соответствуют ГОСТ 530-95 “Кирпич и камни керамические. Технические условия”.

Марка камня

Предел прочности камня при сжатии по сечению брутто, МПа (кгс/см2),при передаче усилия вдоль пустот



средний для пяти образцов

наименьший для отдельного образца

150

15,0 (150)

12,5 (125)

125

12,5 (125)

10 (100)

100

10 (100)

7,5 (75)

75

7.5 (75)

5.0 (50)

2.2. Камни в зависимости от предела прочности при сжатии по сечению брутто (без вычета площади пустот) подразделяются на марки (табл. 1).Таблица 1

2.3. По морозостойкости камни подразделяют на марки: F35, F50, F75.

2.4. Характеристики  пустотно-поризованного  керамического камня 2 NF с пустотами приведены в табл. 2.Таблица 2

N, N, п.п.

ХАРАКТЕРИСТИК ИДЕЛИЯ

ПОКАТЕЛИ

ХАРАКТЕРИСТИКА ИЗДЕЛИЯ

ПОКАЗАТЕЛИ

1

Масса камня КПУП 2NF. кг.

3,9-4,4

Масса камня КПУС 2NFS. кг.

3.3-3.8

2

Пустотность по рабочему сечению камня, %

38-42

Пустотность по рабочему сечению камня,%

45-48

3

Плотность, кг/м3

980-1100

Плотность,  кг/м3

800-970

4

Водопоглащение, %

9.5-12.1

Водопоглащение, %

9.5-12.1

5

Теплопроводность камня, Вт/(м0 С)

0.29-0.34

Теплопроводность камня, Вт/(м0

С)

0.23-0.27

2.5. Для облицовки стен из пустотно-поризованного  керамического камня 2NF с пустотами применяют керамический лицевой кирпич полнотелый и пустотелый по ГОСТ 7484-78 “Кирпич и камни керамические лицевые. Технические условия”, а также ОТБОРНЫЙ керамический камень по ГОСТ 530-95 “Кирпич и камни керамические. Технические условия.”

2.6. Характеристики строительного кирпича керамического утолщенного пустотелого , камня  пустотелого укрупненного поризованного , камня пустотелого укрупненного сверхпоризованого и камня керамического пазогребневого поризованного  изготовленного по ГОСТ 530-95, ТУ 5741-001-27919895-2005г.  приведены в табл.3.

Таблица 3

№№ п.п.

Цвет, марка

Масса, кг

Плотность, кг/м3

Водо
погло
щение, %

Морозо
стойкость, цикл

Пустотность, %

Теплопроводность в кладке, Вт/(м0С)

1

Кирпич

 “Красный”

75,100

2.8-3.3

990-1100

9.5-12.1

35 – 75

38-43

0.33

2

Кирпич

 “Абрикосовый” 75,100

2.8-3.3

990-1100

9.5-12.1

35 – 75

38-43

0.34

3

Камень КПУП

2NF

 100,125,150

3.9-4.4

980-1100

9.5-12.1

35 – 75

38-42

0,29-0.34

4

Камень КПУС

 2NFS

75,100

3.3-3.8

800-1100

9.5-12.1

35 – 75

45-48

0,23-0.29

5

Камень ККП

 2NF 100

 100,125,150

3.2-3.6

980-1100

9.5-12.1

35 – 75

38-42

0,29-0.34

2.7. Марка лицевого материала по прочности должна быть, как правило, на одну ступень выше марки материала основной кладки.

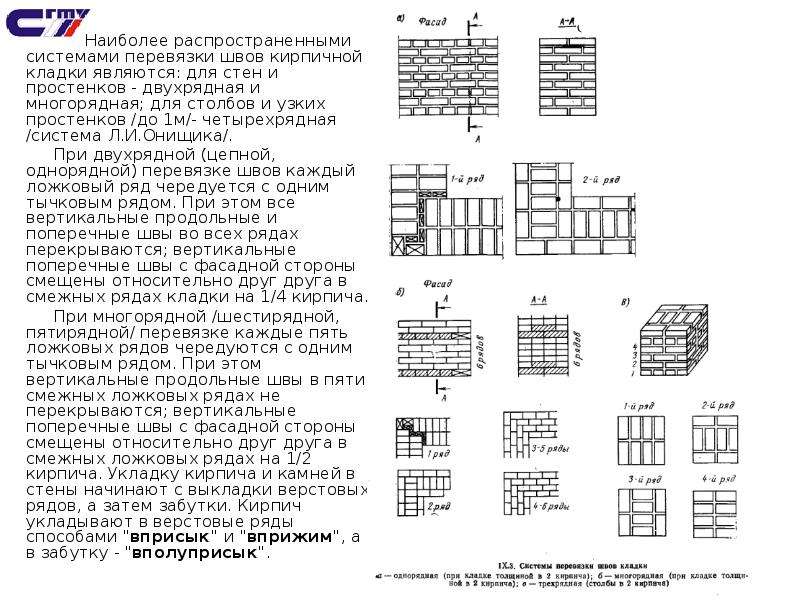

2.8. При облицовке стен с применением многорядной системы перевязки необходимо соблюдать следующие минимальные требования:

  • перевязку лицевого слоя рекомендуется производить сплошными тычковыми рядами;
  • при лицевом слое из кирпича толщиной 65 мм при кладке из керамических камней толщиной 138 мм – 2 тычковых ряда на 6 рядов лицевой кладки;
  • при облицовке стен керамическими камнями толщиной 138 мм один тычковый ряд на 1 ложковый ряд лицевой кладки.

2.9. В целях повышения несущей способности облицовочной кладки допускается ее армирование сетками. При армировании облицовочной кладки сетки следует укладывать по всему сечению стены, включая облицовку.

2.10. В простенках многоэтажных зданий с жестким соединением облицовки и кладки, во всех этажах, где расчетная несущая способность используется на 90% и более, следует предусматривать конструктивное армирование. В швы кладки и облицовки укладывают арматурные сетки из стали диаметром 3 – 4 мм с ячейками не более 140х140 мм. простенок по высоте делится на тир равные части для укладки арматурной сетки, но не реже чем через 1 м.

2.11. В простенках многоэтажных зданий, возводимых при отрицательных температурах, конструктивное армирование кладки с облицовкой применяется во всех этажах, кроме тех, где расчетная несущая способность используется не более чем на 50%. При этом конструктивная арматура укладывается в соответствии с п. 2.10.

2.12. Для облицовки цоколя высшей гидроизоляции рекомендуется применять полнотелый лицевой кирпич пластического прессования, клинкерный кирпич,  плиты и камни  из тяжелого цементного бетона и природного камня твердых пород.

Растворы для кладки

2.13. Для возведения стен из керамических  пустотно- поризованных камней с пустотами в зависимости от требуемой прочности кладки следует применять марки растворов по временному сопротивлению сжатию в кг с/см2: 50, 75, 100, 125, 150 в том числе «теплый раствор» ЛМ 21 ЛМ 35. и др. Применение для кладки прочных растворов обуславливается сравнительно большой пустотностью камня и наличием тонких перегородок между пустотами. Раствор в такой кладке напряжен больше, чем в кладке из традиционного кирпича. Растворный шов в этом случае работает не только на сжатие, но и на срез по контуру стенок камня. Повышение прочности раствора более М “125” не целесообразно. Во избежании не заполнения вертикальных швов, каменьщики должны вести кладку методом намазывания слоя раствора толщиной 10 мм. на боковые поверхности камня 2NF.

2.14. Раствор должен обладать в свежеизготовленном состоянии подвижностью и водоудерживающей способностью, обеспечивающей возможность получения ровного растворного шва, а в затвердевшем состоянии иметь необходимую прочность и равномерную плотность.

При выборе состава, а также при изготовлении, выдержке и испытании растворов для кладки следует руководствоваться: ГОСТ 28013-98 “Растворы строительные. Общие технические условия”, СП 82-101-98 “Приготовление и применение растворов строительных”, ГОСТ 5802-86 “Растворы строительные. Методы испытания”.

2.15. Консистенция раствора подбирается в зависимости от принятого способа кладки. Выполнение кладки на малоподвижных непластичных растворах не допускается.

2.16. В целях уменьшения заполнения пустот камня раствором и повышения термического сопротивления стен возводимых зданий кладку стен следует выполнять на растворах (погружение стандартного конуса) 70 – 90 мм.. При расчете теплопроводности кладки допускается принимать глубину заполнения пустот раствором 7-12 мм (5-8% по объему)., а лучше, в целях уменьшения заполнения пустот камня раствором , упрочнения горизонтальных швов и всей кладки и повышения термического сопротивления стен возводимых зданий необходимо укладывать стеклосетку с ячейками 2х2мм.или 5х5мм. в горизонтальные швы.

2.17. Для кладки стен из пористых керамических камней при отрицательных температурах должны применяться растворы с химическими противоморозными добавками. При этом необходимо руководствоваться указаниями СНиП II-22-81, раздел 7 и “Пособия по проектированию каменных и армокаменных конструкций (к СНиП II-22-81)”, раздел 8, СНиП 01.03.01-87 “Несущие и ограждающие конструкции”, раздел 7.

2.18.  Кладку наружной стены в 2,5кирпича  (640мм.) необходимо укладывать: 1 тычковый ряд со смещением в 1/4 кирпича и один ряд ложковый со смещением в 1/4 кирпича. Каждый вышестоящий ряд  укладывать со смещением в1/2 кирпича, не допуская «пустошовки», т.е. обеспечить полное заполнение всех вертикальных швов «теплым раствором». В каждом горизонтальном шве желательно на расстоянии 15см. от наружного окончания стены необходимо укладывать прокладки из этафома (вспененного полиэтилена с теплопроводностью 0,03) или другими теплоизоляционными прокладками  с низким влагопоглощением и низкой теплопроводностью во избежание создания  мостика холода в горизонтальных швах. Толщина прокладки должна быть равна толщине горизонтального шва = 10-12мм., ширина прокладки определяется расчетным путем.

2.19.  С целью улутшения термического сопративления кладки желательно применить кладочный теплоизоляционный раствор LM 21 или др. .Данный раствор на основе цемента, легкого заполнителя и химических добавок. Применяется как для наружных, так и внутренних работ. Предназначен для каменной и кирпичной кладки с повышенными теплоизоляционными свойствами на основе легких пустотно-поризованных камней 2NF . Продукт сертифицирован .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

           – Время переработки :                                          1ч.

           – Коэффициент теплопроводимости:                  <0.21 Вт/м0К

           – Плотность:                                                          < 1000 кг/м3

           – Прочность при сжатии:                                      > 5,0 МПа

           – Выход раствора из 20 кг сухой смеси:             ~ 34 л

           – Морозостойкость:                                               > 25 циклов

ПРИГОТОВЛЕНИЕ РАСТВОРА:

Сухую смесь КНАУФ-ЛМ-21  перемешать вручную или механическим способом  с водой ( ~13 л воды на мешок 20 кг ) в течении 2 мин до однородной , не содержащей комков , массы . Вслучае необходимости отрегулировать консистенцию раствора добавлением сухой смеси или воды. Введение каких-либо  добавок  или заполнителей не допускается. Производитель ООО «КНАУФ – Маркетинг Красногорск» .т .(8-495) 937-95-95 .

3. РАСЧЕТ НЕСУЩЕЙ СПОСОБНОСТИ СТЕН
ИЗ КЕРАМИЧЕСКИХ ПОРИСТЫХ КАМНЕЙ

3.1.  Для несущих кирпичных зданий, высотой до 16 этажей включительно применение кладки стен толщиной 640 мм. керамических камней 2NF с облицовкой лицевым кирпичом или из керамических камней 2NF с облицовкой цементно-песчаной штукатуркой допускается. При проектировании конкретного объекта необходимо выполнять расчеты кладки с учетом высоты здания, величины пролетов, а также размеров простенков и проемов. По результатам расчетов принимается решение о необходимости армирования кладки и о возможности повышения этажности более 16 этажей.

3.2. Предел прочности кладки (временное сопротивление) при сжатии зависит от марки (прочности) камня, марки строительного раствора, а также от качества кладки (толщины и плотности горизонтальных швов, наличия пустошовки и т.п.), удобоукладываемости и условий твердений раствора. Исходной характеристикой при определении расчетных сопротивлений кладки является ее средний предел прочности при заданных физико-механических характеристиках камня и раствора и при качестве кладки, соответствующем практике массового строительства. Временное сопротивление сжатию кладки (ожидаемый предел прочности) устанавливается по средним значениям, полученным при испытании образцов кладки с размерами в плане 380х510мм, высотой 1100-1200 мм.

3.3. Расчетные сопротивления R сжатию кладки из керамических пустотно-поризованных камней 2NF и 2NFS  пустотностью до 45% с вертикальным расположением пустот при высоте ряда кладки до 150 мм на тяжелых растворах приведены в таблице 4.

Таблица 4

Марка камня

Расчетные сопротивления R, МПа (кгс/см2), сжатию кладки из керамических камней пустотностью до 45% с вертикально расположенными пустотами при высоте ряда кладки до 150 мм на растворах при марке раствора

При прочности раствора



125

100

75

50

25

10

4

0,2 (2)

нулевой

150

2,3 (23)

2,2 (22)

2,0 (20)

1,8 (18)

1,5 (15)

1,3 (13)

1,2 (12)

1,0 (10)

0,8 (8)

125

2,1 (21)

2,0 (20)

1,9 (19)

1,7 (17)

1,4 (14)

1,2 (12)

1,1 (11)

0,9 (9)

0,7 (7)

100

1,9 (19)

1,8 (18)

1,7 (17)

1,5 (15)

1,3 (13)

1,0 (10)

0,9 (9)

0,8 (8)

0,6 (6)

75

1,7 (17)

1,5 (15)

1,4 (14)

1,3 (13)

1,1 (11)

0,9 (9)

0,7 (7)

0,6 (6)

0,5 (5)

3.3. Временное сопротивление кладки (средний предел прочности) при сжатии R определяем умножением расчетного сопротивления R, определяемого по п.3.2. на коэффициент K=2,0.

Ru = KR (1)

3.4. Модуль упругости (начальный модуль деформаций) кладки – Eo при иной нагрузке из пористых камней принимается равным кратковременной нагрузке

Eo = a Ru (2),

где:
Ru – временное сопротивление (средний предел прочности) сжатию кладки, определяемое по п.3.3. настоящих рекомендаций,
a – упругая характеристика кладки.

при марке раствора

25 – 150

a = 1200

при марке раствора

10

a = 1000

при марке раствора

4

a = 750

при прочности раствора, кгс/см2

2

a = 500

при нулевой прочности раствора



a = 350

4. РАСЧЕТ ЭЛЕМЕНТОВ КОНСТРУКЦИЙ

а) на вертикальные усилия

4.1. Расчет элементов стен, перегородок и узлов опирания из пустотно-поризованных камней 2NF и 2NFS по предельным состояниям первой группы (по несущей способности) и второй группы (по образованию и раскрытию трещин и по деформациям) рекомендуется производить в соответствии с требованиями СНиП II-22-81, “Пособия по проектированию каменных и армокаменных конструкций” (к СНиП II-22-81) и указаний, приведенных в настоящих рекомендациях, учитывающих особенности работы стен из пористых керамических камней.

4.2. Этажность здания со стенами из керамических пустотно-поризованных камней 2NF и 2NFS должна определяться расчетом на прочность и устойчивость в соответствии с действующими нормативными документами.

4.3. При расчете на осевое и внецентренное сжатие в расчетных формулах принимается площадь сечения камня F брутто (без вычета площади пустот).

4.4. Расчет элементов с сетчатым армированием следует производить в соответствии со СНиП II-22-81. Расчетное сопротивление армированной кладки Rsk из пористых пустотно-поризованных камней 2NF и 2NFS определяется по формуле (3) с введением понижающего коэффициента – 0,75 к показателю увеличения прочности кладки за счет армирования в формулу (27) п.4.30 СНиП

Rsk = R + 1,5mRs / 100 (3)

где: Rsk – расчетное сопротивление кладки;
m – процент армирования кладки;
Rs – расчетное сопротивление арматуры.

4.5. При выполнении армированной кладки с облицовкой из изделий, выпускаемых ООО “Керамика Синтез”, в сочетании слоев – основная кладка из керамических пустотно-поризованных камней 2NF, 2NFS и лицевой слой из керамического кирпича ,   марки по прочности выше не менее чем на марку с прокладкой арматурных сеток по всему сечению, слои в кладке работают совместно, и коэффициент использования слоев может быть принят m = 1.

4.6. Опирание элементов конструкций (балок, прогонов, ферм и т.п.) на кладку из пустотно-поризованных камней 2NF и 2NFS следует производить в соответствии с требованиями СНиП II-22-81 п.п. 6.40 – 6.43.

а) на горизонтальные (ветровые) нагрузки

4.7. Расчет поперечных и продольных стен, обеспечивающих устойчивость и прочность здания при ветровых нагрузках, производится по указаниям “Пособия по проектированию каменных и армокаменных конструкций” (к СНиП II-22-81) раздел 7.2. Усилия, возникающие при действии ветровых нагрузок, суммируются с усилиями от вертикальных нагрузок и не должны превышать расчетных предельных усилий, определяемых при расчетных сопротивлениях, указанных в п.3.2. настоящих рекомендаций.

5. КОНСТРУКЦИИ СТЕН И УЗЛОВ СОПРЯЖЕНИЯ
ИЗ ПУСТОТНО-ПОРИЗОВАННЫХ КАМНЕЙ 2NF

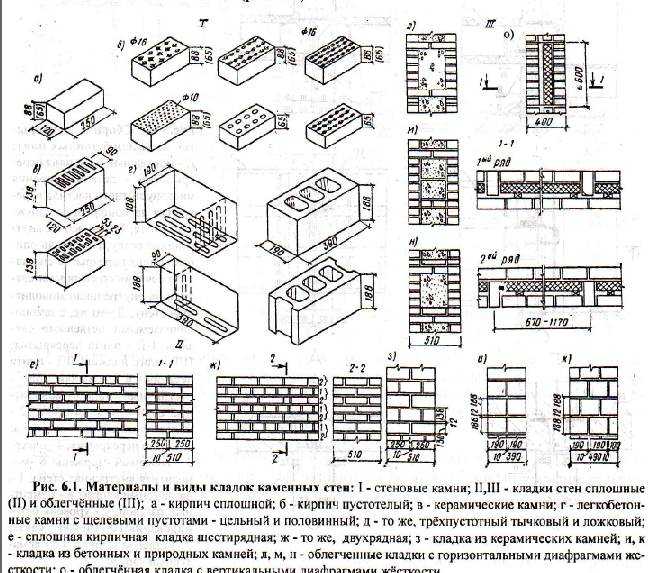

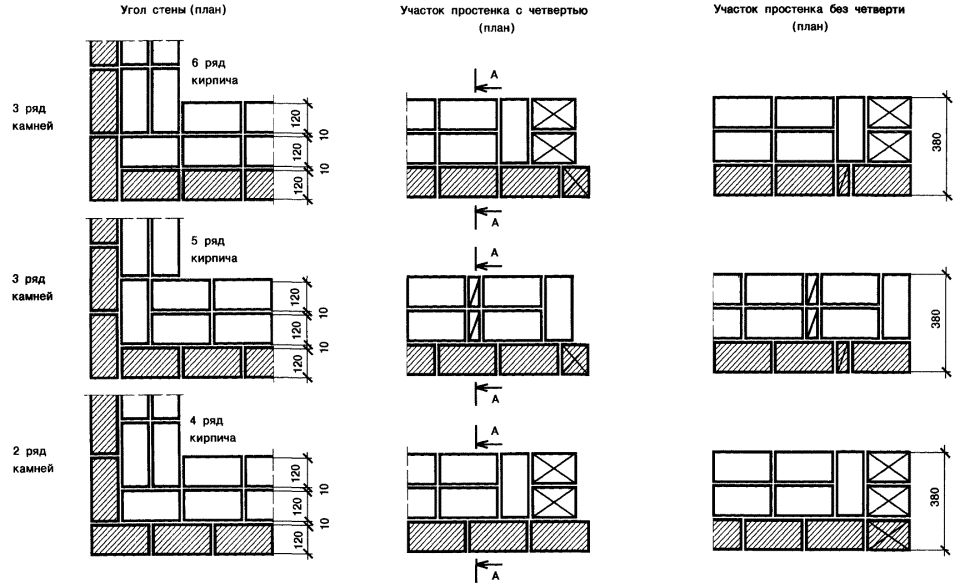

5.1. Стены из пустотно-поризованных камней 2NF и 2NFS по типу кладки могут быть однослойные, двухслойные (с лицевым слоем из кирпича) и трехслойная кладка с прокладкой утеплителя в случае, когда необходимо улучшение сопротивления теплопередаче.

5.2. При кладке стен с лицевым слоем из кирпича рекомендуется обеспечивать смещение вертикальных швов наружного слоя относительно внутреннего слоя из камней.

5.3 Сопряжения наружных и внутренних стен рекомендуется осуществлять перевязкой кладки из камней (наружной стены) и изделий (кирпича, камня) внутренней стены, а также применением металлических анкеров.

5.4. В качестве металлических анкеров можно использовать металлические скобы диаметром 4-6 мм, Т-образные анкеры из полосовой стали толщиной 4 мм или сварные сетки из арматуры диаметром 4-6 мм. Связи между продольными и поперечными стенами должны быть установлены не менее чем в двух уровнях в пределах одного этажа.

5.5. Крепления перегородок к стенам допускается Т-образными анкерами или металлическими скобами, которые укладываются в стену в уровне горизонтальных швов перегородок и стен.

5.6. Металлические скобы и анкеры должны изготавливаться из нержавеющей или обычной стали с антикоррозийным покрытием.

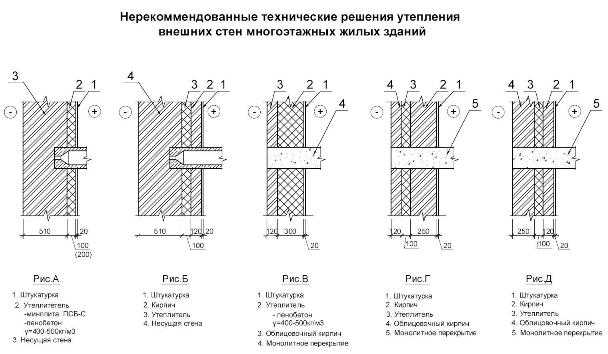

5.7. Типы наружных стен из пористых камней с облицовкой кирпичом приведены ниже.

  • Наружная стена толщиной 640 мм из керамического пористого камня с лицевым слоем из кирпича;
  • Наружная стена из керамического пористого камня с лицевым слоем из кирпича с устройством оконного проема;
  • Наружная стена толщиной 680 мм из керамического пористого камня с лицевым слоем из кирпича и уширенным швом, заполненным утеплителем. ВАРИАНТ – 1. Два тычковых ряда на шесть рядов лицевой кладки;
  • Наружная стена толщиной 680 мм из керамического пористого камня с лицевым слоем из кирпича и уширенным швом, заполненным утеплителем. ВАРИАНТ – 2. Два тычковых ряда на четыре ряда лицевой кладки.

5.8. Крепление облицовки к стенам из пористых камней выполняется перевязкой с основной кладкой сплошными тычковыми рядами из кирпича.

5.9. Кладка наружных стен из пористых камней проводится над цоколем здания, выполненному из морозостойких и влагостойких материалов. Высота цоколя должна быть не менее 500 мм.

5.10. Глубина опирания междуэтажных железобетонных плит перекрытий и плит покрытия на стены должна быть не менее 120 мм.

Для уменьшения эксцентриситета нагрузки от плиты перекрытия на стены в местах опирания рекомендуется прокладывать арматурную сетку диаметром 5 мм с размером ячейки 70 х 70 мм.

5.11. При кладке стен из пористых камней толщина растворных горизонтальных швов принимается равным 12 мм в пределах высоты этажа. Толщина вертикальных швов принимается равным 10 мм.

5.12.  Соответствие разработанных конструкций теплотехническим требованиям второго этапа строительства по СНиП П-3-79* определено при толщине кладочных швов, равной 12 мм. Увеличение в процессе строительства  толщины кладочных швов более 12 мм приводит к увеличению эксплуатационной влажности  кладки, уменьшению приведеннго сопротивления теплопередачи и появлению конденсата в зоне углов, в зоне стыков перекрытий и стен. Отсутствие заполнения кладочным раствором вертикальных швов недопустимо. Поэтому при авторском надзоре необходимо контролировать толщину кладочных швов и заполнение вертикальных швов.

6. ТЕПЛОТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КЛАДКИ СТЕН
ИЗ ПОРИСТЫХ КЕРАМИЧЕСКИХ КАМНЕЙ

6.1. Наружные стены из пористых керамических камней жилых, общественных и производственных зданий с нормируемой температурой внутреннего воздуха должны отвечать требованиям СНиП II-3-79 “Строительная теплотехника. Нормы проектирования” по сопротивлению теплопередачи, паропроницаемости, воздухопроницаемости и теплоустойчивости.

6.2. Требуемые сопротивления наружных стен из пористых камней воздухопроницаемости, паропроницаемости и их теплоустойчивость определяется расчетом по СНиП II-3-79, а также территориальными нормами.

6.3. Для снижения воздухопроницаемости наружных стен из пористых пустотелых камней кладку необходимо снаружи выполнять с расшивкой швов, а внутреннюю поверхность стены со штукатурным слоем толщиной 15-20 мм или применять обшивку из плотных материалов.

6.4. Теплозащитные свойства стен из пористых камней характеризуются сопротивлением теплопередаче Ro m20 C/Bm. Теплозащитные свойства стен из пористых камней, облицованных кирпичом, характеризуются приведенным сопротивлением теплопередаче Ro прm20 C/Bm.

6.5. Приведенное сопротивление теплопередаче наиболее повторяемого участка наружной стены в здании из пористых камней в сочетании с лицевым кирпичом и внутренним штукатурным слоем определяется расчетом в зависимости от свойств применяемых материалов (кирпича и раствора).

6.6. Коэффициент паропроницаемости кладки из пористого камня, облицованный лицевым кирпичом, составляет m = 0,123 мг/(м ч Па).

6.7. Воздухопроницаемость стен из пористых камней.

Толщина стены

Характеристика слоев, составляющих стены, мм

Воздухо
проницаемость

мм

Камень

Лицевой кирпич

Вертикальный растворный шов

Штукатурка наружная

Штукатурка внутренняя мокрая

Штукатурка внутренняя сухая

кг / (м2 ч)

545

510

20

15

0,45

655

510

120

10

15

0,48

670

510

120

10

16

0,50

Примечание. Сухая штукатурка устанавливается по маякам

7. УКАЗАНИЯ ПО ВОЗВЕДЕНИЮ КЛАДКИ
ИЗ ПОРИСТЫХ КЕРАМИЧЕСКИХ КАМНЕЙ

7.1. При возведении зданий из керамических пористых камней следует руководствоваться СНиП 3.03.01-87 “Несущие и ограждающие конструкции”, раздел 7 “Каменные конструкции” и настоящими рекомендациями.

7.2. Тип кладки и система перевязки должны быть указаны в проекте с учетом требуемой прочности кладки, конструктивных особенностей стен и ее совместности с другими конструкциями.

7.3. Прочность кладки из керамических пористых камней, имеющих вертикальные пустоты, тонкие перегородки и стенки, в большей степени зависит от качества кладки – полного заполнения швов, ровностей и одинаковой их плотности.

7.4. При приготовлении и применении строительных растворов следует руководствоваться СП82-101-98 “Приготовление и применение строительных растворов”.

7.5. Для исключения попадания раствора в пустоты камня рекомендуется применять металлическую, стеклотканевую, пластмассовую сетку толщиной нити до 1,0 мм, ячейка 2х2 или 5 х 5 мм.

7.6. Для улучшения теплотехнических свойств стены рекомендуется вертикальные поперечные швы делать с разрывами (воздушными прослойками). Разрывы в вертикальных швах рекомендуется выполнять одновременно с укладкой раствора.

7.7. Растворные швы кладки лицевого слоя должны быть выполнены под расшивку. Расшивку швов следует производить заподлицо или выпуклой.

8. ТИПЫ КЛАДОК СТЕН

8.1. Пустотелые пористые керамические камни как материал обладающий повышенным сопротивлением теплопередаче, следует использовать в первую очередь для кладки наружных стен отапливаемых зданий (жилых, общественных). Конструкция наружных стен сплошной кладки принимается однослойной или двухслойной (с облицовкой).

8.2. При разработке типов кладок стен из пористых керамических камней принята система перевязки однорядная или многорядная.

8.3. Внутренние межквартирные несущие стены следует выполнять из керамического кирпича с плотностью не менее 1100 кг/м3 и прочностью не менее 125 кг/см2 с обязательным армированием кладки согласно СНиП II-22-81 “Каменные и армокаменные конструкции. Нормы проектирования”, “Пособием по проектированию каменных и армокаменных конструкций” (к СНиП II-22-81) ЦНИИСК им. В.А.Кучеренко Госстроя СССР, М., 1987г. (из условия перевязки и совместной работы с наружной стеной). Общая толщина стены с двухсторонней штукатуркой – 270 мм. Для уменьшения эксцентриситета нагрузки от плиты перекрытия на стены в местах опирания рекомендуется прокладывать арматурную сетку диаметром 5 мм с размером ячейки 70 х 70 мм.

8.4. Внутренние несущие стены из пустотно-поризованных камней 2NF и 2NFS по условиям звукоизоляции при соответствующем экономическом обосновании могут применяться толщиной 510 – 380 мм с двухсторонней штукатуркой.

8.5. Типы кладок:

  • Кладка стены типа II
    Выполняется из пустотно-поризованных камней 2NF и 2NFS с облицовкой керамическими пустотелыми камнями и кирпичами.
    Общая толщина стены – 640 мм.
    Система перевязки – цепная (однорядная) для основного и лицевого слоев.
  • Кладка стены типа IV
    Выполняется из пустотно-поризованных камней 2NF и 2NFS с облицовкой одинарным лицевым кирпичом с перевязкой двумя кирпичами, уложенными тычком через четыре ряда кирпича, уложенного ложком (два ряда камня).
    Общая толщина стены – 640 мм.
    Система перевязки – многорядная.
  • Кладка стены типа IV с уширенным швом шириной 50 (40) мм с заполнением эффективным утеплением .
    Выполняется из керамических камней с облицовкой одинарным лицевым кирпичом и уширенным швом между основной кладкой и лицевым слоем.
    Общая толщина стены – 680 мм.

8.6. Особенности кладки перегородок из пазогребневых керамических камней марок М100 и М125  Производства Шеланговского керамического завода ООО «КЕРАМИКА СИНТЕЗ»

Перед началом работ произвести обеспыливание поверхности пола и  при необходимости выровнить пол раствором. Для кладки используйте качественный пластичный известково-цементный раствор. Под первый ряд камней в перегородке необходимо нанести слой раствора толщиной не менее 10 мм. Начиная со второго ряда, укладывайте камень со швом примерно 12 мм.

Остальные принципы кладки, т.е. укладка камней, их выравнивание по горизонтали и вертикали, нанесение раствора такие же, как и при кладке стен.

При соединении несущей перегородки из пазогребневых камней с несущей стеной нанесите раствор на боковую сторону камня и прижмите камень этой стороной к несущей стене. При таком типе стыка необходимо укреплять каждый второй постельный шов с помощью плоского анкера из нержавеющей стали. Согнутую под прямым углом горизонтальную часть – прикрепить с помощью шурупа или дюбеля к несущей стене.

Если предъявляются повышенные требования к звукопоглощающим свойствам кладки, то необходимо особо тщательно наносить раствор в швы между стыками камней путем заливки жидкого раствора.

Плоские анкеры из нержавеющей стали можно также крепить к стене непосредственно при ее возведении, вмонтировав их в постельные швы в месте будущего присоединения перегородки.

Дверные коробки выровняйте и зафиксируйте диагональными рейками. Перегородки присоединяются к коробкам  с помощью раствора или изоляционной пены. Над коробкой вместо перемычки на слой раствора горизонтального шва можно положить два прутка рифленой арматуры диаметром не более 8 мм с нахлестом 500 мм. по обеим сторонам коробки.

Пространство между последним рядом перегородки и потолком заполните раствором . Если пролет перекрытия превышает 3,5 м, заполните это пространство сжимаемым материалом из-за возможного прогиба перекрытия.

Углы перегородок соединяются так же, как и у других стен. Выступающие в углах или проемах гребни отбейте мастерком, а пазы заполните раствором.

Данные рекомендации разработаны на основе рекомендаций по проектированию наружных и внутренних стен из пустотно-поризованных изделий Российских производителей ЗАО «Победа Кнауф» , Норского керамического завода.

СНИП кирпичная кладка наружных стен

Виды кладки и расчет толщины для кирпичных стен

Кирпич является наиболее популярным, надежным и долговечным строительным материалом. Построенный дом из этого изделия всегда смотрится красиво и богато. Благодаря различным технологиям кладки можно построить дом на любой вкус.

Основные критерии в строительстве стен

Чтобы дом получился теплым и надежным, необходимо учитывать толщину кирпичной стены. Как правило, толщина кирпичной кладки рассчитывается исходя из климатических условий. Согласно СНИП, за толщину несущей конструкции принято считать ширину кирпичного изделия, т.е. 25 см или 250 мм. В кирпичных домах несущие конструкции играют важную роль. Именно она способна выдержать нагрузку, а также вес перекрытий и перегородок. Некоторые внутренние перегородки также могут быть несущими. Их ширина не должна составлять менее 250 мм, иначе конструкция не выдержит нагрузки перекрытия в кирпичном доме. Кирпичные стены могут быть внутренними и наружными. Для каждого вида есть своя оптимальная толщина. Например, для внутренней части она составляет 0,5 строительного материала. А вот для наружной части, учитывают погодные, климатические условия и используемый утеплитель. По сути, толщина строения может быть небольшой, главное выполнить качественное утепление дома.

Виды кирпичной кладки

Кирпичные стены имеют несколько видов кладки, благодаря которой можно украсить дом необычным рисунком. Специалисты выполняют настоящие шедевры. Популярные виды кирпичной кладки.

Сплошной вид. Укладывают его в виде монолитной конструкции, ширина составляет 0,5 строительного материала.

Облегченный колодцевый вид. Данный метод применяют при строительстве небольших строений. Конструкция состоит из нескольких перегородок в 0,5 строительного материала, уложенных между собой. Колодцевый вид кладки предполагает использование целого строительного материала, а его простенок принято заполнять теплоизоляцией.

Армированный вид кладки. Применяется для зданий, подверженных сильной нагрузке. Арматуру фиксируют в горизонтальном и вертикальном швах, толщиною в 4 мм.

Декоративный вид. Данный метод пользуется большой популярностью при облицовке строений. Вариантов декоративной кладки очень много. Довольно часто в процессе облицовки используют керамический и силикатный строительный материал.

Выполнение кладки в полтора и два кирпича

Кирпичная кладка выполняется согласно определенных правил. Основной принцип качественной постройки — точная перевязка вертикального шва, который соединяет всю конструкцию. Суть перевязки заключается в правильном распределении нагрузки и увеличении прочности строения. Перевязку можно выполнить тремя способами:

  • поперечный шов, препятствующий соединению смещения кирпичей по всей конструкции;
  • перевязка вертикального шва;
  • продольный шов, препятствующий расслоению и смещению строительного материала, распределяет равномерную нагрузку.

Кирпичные стены выкладывают двумя способами: многорядным или однорядным. Для однорядного типа характерно выложить ряд наружу ложковой стороной, а второй ряд выкладывают наружу тычковой поверхностью. В итоге, получается, каждый поперечный шов сдвигается на ¼ строительного материала, а продольный шов на 0,5.

Для многорядного типа характерно чередование через несколько ложковых.

Строительство в полтора изделия. Толщина стен дома из кирпича может составлять и 380 мм. Такой метод кладки достаточно распространённый и называется в полтора кирпича. Изделие начинают выкладывать из углов, первые кирпичи располагают перпендикулярно. Первый ряд выкладывают с помощью строительного шнура, который фиксируют по высоте первого и второго кирпича. Тычковую поверхность располагаем по внешней стороне, а внутреннюю сторону располагаем ложковой частью. Следующий ряд выкладывается противоположно первому, таким образом, получается зеркальное отражение. Толщина стены, устроенная в полтора кирпича, способна выдержать нагрузку крыши и перекрытия между этажами. Особенность этого метода заключается в том, что вертикальный шов не совпадает, он полностью перекрыт поверхностью других кирпичей.

Важно! Ширина шва является важным показателем. Если его величина стала больше, это означает, образовалось отклонение направления всей кладки.

Строительство в два изделия. Способ кладки в 2 кирпича или в 500 мм выполняют в местах с сильными перепадами температур. Такая толщина стен из кирпича не требует использование утеплительных материалов. Качество конструкции напрямую зависит на долговечность строения и его термоизоляцию.

Основные этапы возведения внутренних конструкций

Для того, чтобы толщина стен из кирпича была достаточной необходимо выполнить следующие действия:

  • высыпаем раствор и разравниваем его кальмой;
  • берем изделие и кладем его в нужное место, для качественного выполнения работы, следует следить за совпадением разметки и верхнего ребра строительного материала;
  • далее осаживаем, т.е. фиксируем изделие и при помощи резинового молотка стучим по нему сверху до тех пор, пока ребро не станет на ранее установленную шнуровку;
  • в завершении убираем лишний раствор, его можно выкладывать сверху строительного материала или между его торцами.

Совет специалиста! Если вы не уверены в правильности толщины стен из кирпича, используйте мел или карандаш из воска, это поможет избежать ошибок в процессе работы.

Расчет толщины конструкции

Перед строительством дома, проектировщик определяет, какая будет толщина кирпичной стены. Для оптимального варианта кладки внутренних и наружных перегородок учитывают следующее:

  • марка, размер и вид изделия;
  • погодные условия;
  • величину нагрузки строения.

Вычисление проводят по формуле

R= S/k или

Теплосопротивление стен = Толщина материала / на коэффициент тепло проводимости.

Для строительства стен в частном доме толщину берут следующую:

  • укладка в пол изделия (12 см) = 51 шт.;
  • в одно изделие (25 см) = 102 шт.;
  • в полтора (38 см) = 153 шт.;
  • в два (51 см)= 204 шт.

Как видим, существует много способов строительства внутренних и внешних конструкций в доме. Процесс и технология не сложны, и их вполне можно выполнить самостоятельно.

Кладка стен из блоков, газобетона, камня, кирпича и пеноблоков

Оглавление:

  1. Материал для кладки стен и требуемые инструменты для выполнения работ
  2. Основные догмы для кладки стен из кирпича: правила разрезки
  3. Как рациональнее выполнить кладку стен гаража из кирпича?
  4. Какой тип кладки кирпичных стен предпочесть?
  5. Армирование кладки наружных стен гаража
  6. Нюансы выполнения работ по кладке стен из кирпича
  7. Проще и быстрее: кладка стен из пеноблоков
  8. Здоровый микроклимат гаража: кладка стен из «дышащего» газобетона
  9. Разнообразие вариантов: кладка стен из шлакоблоков и керамзитобетонных блоков
  10. Старо и надежно: камень для кладки стен
  11. «Природа зовет»: кладка стен из бруса

После обустройства фундамента начинается следующий этап строительных работ – возведение «коробки» гаража. Те самоделкины, которые считают его легким и простым, быстро набивают первые «шишки» и более серьезно относятся к этому «творческому» процессу. Еще бы, ведь для правильной кладки внутренних и наружных стен, следует ознакомиться со всеми правилами проведения работ, а лишь потом приступать к практическим манипуляциям. Даже то, что более опытный товарищ продемонстрирует вам свое мастерство, не убережет неподготовленного новичка от множества ошибок.

Как и для других строительных этапов, правильная технология работ описана в СНиП: кладка стен из любого материала здесь детально «разложена по полочкам». Пренебрегать этим «кладезем полезностей» не стоит, поскольку в нем собраны знания не одного поколения строителей. Ознакомившись с документом, вы узнаете точный «рецепт» прочной и надежной «коробки» для своего гаража, определив оптимальную толщину внутренних и наружных стен, способ экономной и простой кладки (чтобы облегчить вам задачу, мы расскажем все главные строительные «секреты» по этой теме).

В СНиП для кирпичной кладки стен указаны те параметры расходных материалов и методы строительства, которые гарантируют безопасную эксплуатацию будущего сооружения. Отклонение от норм обойдется дорого: капитальный гараж не будет принят в эксплуатацию, а соответственно его нельзя официально оформить и получить в собственность (о возможных последствиях читайте в разделе «Оформление гаража»).

Материал для кладки стен и требуемые инструменты для выполнения работ

Самым популярным материалом для строительства «коробки» гаража является кирпич. На «пятки» ему уверенно наступает его ближайшие «родственники» – пеноблоки, газоблоки, керамзитоблоки и другие разновидности шлакоблоков. На последнем почетном месте – камень, использование которого практически прекратилось из-за трудоемкости выполнения работ.

Лидер «хит-парада» стройматериалов является эталоном для всех его участников. Технология кирпичной кладки стен разработана специалистами до мелочей, поэтому именно с этого материала мы начнем вводить вас в курс дела. Затем проведем аналогию в особенностях работы с другими расходными материалами.

Вот несколько терминов, без знания которых немыслимо освоить основные способы кирпичной кладки стен.

Все грани кирпича имеют свое специальное название:

  • ПОСТЕЛЬ – его широкая длинная грань
  • ЛОЖОК – узкая длинная грань кирпича
  • ТЫЧОК – его самая маленькая боковая грань

Кладка стен из кирпича выполняется рядами, которые бывают:

  • ЛОЖКОВЫМИ – кирпич укладывают на постель так, что ложки расположены вдоль стены
  • ТЫЧКОВЫМИ – кирпич укладывают на постель так, что ложки расположены перпендикулярно стене

Кирпич – универсальный стройматериал, из которого можно построить здание любой сложности. Стандартный размер одинарного образца – 250/125/65 мм, полуторного – 250/125/88 мм, двойного – 250/125/138 мм.

По своим качественным характеристикам кирпич бывает керамический и силикатный. Если первый изготовлен из глины с небольшими примесями, то второй – на 90 % состоит из песка и извести с добавками.

Стоимость кирпичной кладки стен из керамических образов дороже, но он отлично выдерживает «испытание» огнем и водой. Силикатный стройматериал «нежнее» в этом плане, и не терпит такого агрессивного «контакта».

Для строительства гаража предпочтительней использовать керамический кирпич (особенно актуально для влажных районов России). Силикатный тип лучше применять в условиях сухого климата. Чтобы снизить расходы используют его пустотелый тип, который пронизан сквозными отверстиями (круглыми, прямоугольными, овальными), что снижает его вес. «Коробка» из такого стройматериала обязательно оштукатуривается. Стена из пустотелого кирпича с внутренними воздушными прослойками обладает более высокими теплоизоляционными свойствами, нежели сделанная из его полнотелого «собрата». Но в некоторых случаях требуется применять только цельный образец. Например, при кладке цоколя или фундамента.

По внешним признакам кирпич бывает:

  • Облицовочный
  • С его помощью выполняется декоративная кладка стен из кирпича, поскольку он обладает идеальной «внешностью»: края ровные, поверхности гладкие и без трещин.

  • Строительный
  • Для такого кирпича нет строгих правил «фейс-контроля»: допустимы незначительные оскалы и трещины на поверхности.
    Последний подвид является самым ходовым товаром. По технологии кирпичной кладки стен используют даже сильно битые кирпичи, которые «прячут» внутри «коробки» здания.

Не все образцы этого стройматериала одинаковы по своим основным свойствам:

  • Морозостойкость
  • Кирпич классифицируется на : F-50, F-35, F-25, F-15. Чем больше цифра, тем сильнее его стойкость к морозу. Она указывает на то, сколько раз один кирпич может без последствий «пережить» циклы замораживания/оттаивания.

  • Прочность
  • Различают кирпичи класса: М-75, М-100, М-125, М-175 (слабый и средней уровни прочности), М-300, М-250, М-200 (высокие показатели устойчивости на изгиб).

Дальше остановимся на организационном вопросе выполнения строительных работ: подбор инструментов.

КЕЛЬМА – станет вам добрым «товарищем» на протяжении всей кладки стен из кирпича или блоков. Народное название инструмента «мастерок». Это шпатель каплевидной (треугольной, пирамидной) формы с изогнутой ручкой, который служит для накладки и распределения раствора. Размер рабочей поверхности колеблется от 17 до 19 см. Удобнее работать с кельмой, оснащенной деревянной или прорезиненной эргономичной ручкой и шпателем из нержавейки.

СТРОИТЕЛЬНЫЙ СОВОК – лопатка для порционной подачи раствора строителю.

КОМБИНИРОВАННЫЙ МОЛОТОК – для разрубки и тески кирпичей. С одной стороны у инструмента мини-кирка, с другой ударная поверхность. Стандартная ширина ручки – 30 см.

РАСШИВКА – лопатка, оснащенная изогнутым узким шпателем (под треугольник, под полуовал), который служит для декоративной расшивки швов кладки стен из кирпича или блоков.

ИЗМЕРИТЕЛЬНЫЕ ИНСТРУМЕНТЫ: рулетка (10-20 м), строительный уровень, угольник, отвес, порядовка, складной метр, шнур причалка. Они необходимы для контроля правильности кирпичной кладки стен (или из шлакоблоков).

Вывод!

Из всего сказанного делаем вывод: чтобы изначально уменьшить стоимость кирпичной кладки гаражных стен, следует комбинировать различные виды стройматериала (пустотелые, бой, цельный), подобрать его достаточные характеристики. Например, для средней полосы России: для строительства цоколь используют цельный керамический кирпич марки М-150 или М-200, F-35 или F-50, для стен – пустотелый кирпич с чуть меньшими показателями.

Основные догмы для кладки стен из кирпича: правила разрезки

Кирпич обладает отличной несущей способностью, но использовать эту полезность в полную силу вы сможете лишь тогда, когда будете строго придерживаться правил кирпичной кладки стен, прописанных в СНиП (111-17-78). Они одинаково служат как для внешних, так и для внутренних перегородок. Наружная «коробка» гаража по структуре сложнее, так как толще и состоит из нескольких скрепленных между собой рядов кирпича. Способов их перевязки много, но при выборе следует ориентироваться только на те, которые удовлетворяют всем «правилам безопасности». Неправильная кладка наружных стен сводит на нет столь полезные свойства этого стройматериала. Она быстро разрушится, не выдержав возложенных на нее нагрузок, а причина в этом – неправильное их «гашение».

Кладка внутренних стен значительно легче из-за тонкости перегородок (обычно строят в полкирпича), но и здесь важно соблюдать «равновесие» и не допустить возникновения точек напряжения.

Как это сделать?

Кирпичная кладка стен подчиняется трем правилам разрезки, гарантирующим успех всего мероприятия:

1. Кирпичи укладывают горизонтальными рядами так, чтобы их верхняя поверхность была размещена строго перпендикулярно будущим нагрузкам

Кирпичные стены сплошной кладки перераспределяют нагрузку таким образом: передают «импульсы» между их составляющими элементами – кирпичами. При этом «контакт», который происходит по всей соприкасающейся поверхности, быстро проходит по рядам в землю.

Теперь предположим, что в кирпичной стене сплошной кладки один из «кубиков» неправильно установлен. В нем возникнет «напряжение»: воздействие в точках соприкосновения с другими элементами будет настолько велико, что быстро произойдет надлом в «бесконтактной» зоне даже у сверхпрочного кирпича.

2. Боковая грань кирпича должна быть размещена строго перпендикулярно нижнему ряду кладки

Это правило так же завязано с корректным «уходом» возникших нагрузок: в СНиП кирпичная кладка стен была изучена на предмет косых боковин соседних кирпичей. В результате эксперимента «коробка» сооружения быстро «украшалась» трещинами, которые вели к ее постепенному разрушению. Косые боковины кирпича работали по принципу клина и нарушали целостность кирпичной стены сплошной или комбинированной кладки.

3. Вертикальные и горизонтальные швы соседних рядов не должны совпадать: их сдвигают на четверть и полкирпича соответственно

Норма служит для предотвращения расслоения кладки, так как без перевязки швов раствор не сможет выдержать серьезной весовой нагрузки и разрушится. Стена превратится в «слойку».

Для уменьшения стоимости кирпичной кладки для малоэтажного строительства допускается «легкое» отступление от этого правила разрезки для некоторых типов перевязки швов, о которых пойдет речь ниже.

Правила разрезки являются фундаментом для технологии кирпичной кладки стен (и из блоков, камня). Под них и были разработаны различные способы возведения «коробки» здания.

Как рациональнее выполнить кладку стен гаража из кирпича?

Следующий важный вопрос для самоделкина: как будем строить наружные стены гаража?
Собственно способов под скромный бюджет два:

  • Толщина стены минимальная (полтора кирпича)
  • Популярный метод, где использован минимально допустимый показатель толщины наружной стены, но к современным теплоизоляционным нормам он явно не дотягивает. Чтобы избежать гигантских растрат от постройки толстостенной «крепости», используется метод «слойки»: перегородка (толщина полтора кирпича) дополняется наружной теплой «шубкой» (утеплитель толщиной 50 см + штукатурка).

  • Многослойная стена
  • Такая стена состоит из двух параллельных перегородок, которые скрепляют между собой специальными клеммами. В образовавшийся между ними зазор устанавливают утеплитель, укрытый ветрозащитной мембраной.
    Наружная кладка стен выполняется в полкирпича и является облицовочным слоем. В ней обязательно следует предусмотреть продухи для проветривания утеплителя. Внутренняя перегородка – несущая (1 или 1,5 кирпича).

Каждый из методов по-своему привлекательный. Для отапливаемого гаража важно сохранить тепло, а стена в полтора кирпича плохо справляется с этой задачей. Внешнее утепление частично исправляет недостаток и избавляет от большого перерасхода энергии при обогревании помещения.

Второй способ технологически сложнее, зато обеспечивает «коробку» гаража прочным облицовочным слоем. Из-за «разношерстной» конструкции стены тепло оказывается в надежной «ловушке» и растраты на отопление внутреннего помещения минимальны.

Совет!

В любом случае «музыку» заказывает хозяин. Выбор способа за вами. Мы советуем использовать многослойную структуру, так как получаете сразу несколько плюсов:

  1. Эффективная теплозащита помещения
  2. Прочная броня «коробки» гаража
  3. Дополнительная шумоизоляция гаража

Какой тип кладки кирпичных стен предпочесть?

Речь пойдет о технике кладки наружных стен, толщина которых требует оптимального подхода к расходу стройматериала.

Прежде, чем перейти к способам перевязки рядов, еще пара терминов, используемых в строительстве для разъяснения данной технологии:

ВЕРСТА – это наружный ряд кирпичей, который находится внутри или снаружи здания.
ЗАБУТКА – это внутренний ряд кирпичей, упрятанный между верстами.

Если для первого важно «хорошо выглядеть», то скрытость забутки позволяет использовать сильно поврежденные кирпичи.

Итак, преступим к характеристике систем перевязки кирпичных рядов. Существует масса способов решить «ребус»: чем толще стена, тем больше вариантов выполнения работ. Среди этого изобилия выделяют два самых популярных системы перевязки швов:

  • Однорядная
  • Многорядная
  • В первом случае в каждом ряде стены внутренние и внешние швы перекрываются ¼ или ½ кирпича. Это самый прочный способ связки, который применяется для многоэтажного строительства. Тычковый ряд накрывается ложковым, потом снова идет тычковый ряд и ложковый (и т.д.).

    Несмотря на надежность у такого метода есть существенные недостатки:

    • Большой расход кирпича
    • Тщательная перевязка каждого ряда увеличивает расход стройматериала. Это самая дорогая система перевязки швов.

    • Сложность выполнения системы кладки
    • Из-за трудоемкости процесса данный способ под силу лишь опытному каменщику. Для новичка перевязка слишком сложная: требуется большое количество рубленого кирпича (по ¾ и ¼).

    На этом фоне привлекательно выглядит многорядная система кладки стены. Первый ряд – тычковый, затем следует 5-6 ложковых рядов. Это и есть тот случай, когда «слегка» нарушается третье правило разрезки, и уменьшается на 6-8 % несущая способность стены. Но для одно-, двухэтажного гаража такая потеря несущественная. А вот выгоды налицо:

    • Меньший расход стройматериала
    • По сравнению с однорядной системой экономиться до 30 % кирпичей (данные для стены толщиной в два кирпича).

    • Работы упрощаются за счет одинаковых рядов кладки
    • Ложковые ряды кирпичей укладывать значительно легче, нежели тычковые: чем меньше поперечных швов, тем легче работать каменщику.

    Чтобы сделать декоративную кладку стен из кирпича, ложковые и тычковые ряды выполняются элементами разного цвета. Можно «нарисовать» полоски или имитировать мозаику.

    Армирование кладки наружных стен гаража

    Для увеличения прочности кладки через каждые 4-5 рядов выполняется продольное армирование стен: в шов укладывают специальную металлическую сетку. Некоторые застройщики пренебрегают этим способом для одноэтажных домов, ограничиваясь усилением углов и проемов. Рекомендуем все же не отступать от устоявшихся норм и применить эту меру безопасности.

    Что касается внутренних перегородок, то для них используется кладка стен в полкирпича. Их тонкость обязует предусмотреть усиление жесткости конструкции.

    http://www.youtube.com/watch?v=Xg_4f790ba4

    Здесь армирование кладки стен обязательно через каждые 4-5 рядов. Используют два прутка сечением 3-5 мм, которые соединяют с боковинами вбитыми штырями. Вверху зазор в 1,5-2 см заделывают без жесткой связи (паклей, битым кирпичом).

    Нюансы выполнения работ по кладке стен из кирпича

    Одним из важных показателей правильной кладки является равномерная толщина швов (10-12 мм). Если увеличить этот зазор, то стена потеряет свою прочность, а слишком плотное стыкование тоже сыграет плохую службу: «силы» раствора будет недостаточно, чтобы надежно скрепить соседние кирпичи.

    Важно!

    Способов нанесения раствора для скрепления кирпичей несколько и выбор зависит от степени их наполненности. Для кладки «впустовку» применяют способ вприсык. Раствор укладывают на горизонтальной поверхности нижнего ряда так, чтобы он не достигал внешнего края на 25-30 мм. Затем часть смеси «зачерпывают» стыковочной поверхностью кирпича, прижав его к соседнему элементу. Толщина слоя раствора – 20-25 мм.

    Если швы полностью заполняются, то используют способ вприжим (раствор наносят на горизонтальную поверхность и боковину соседнего кирпича). Забутка укладывается комбинированным способом – полуприсык (используют два способа в зависимости от типа ряда).

    Следующий важный нюанс – пластичность связующего. Чаще всего применяют цементно-песчаный раствор, рецепт которого подбирают в зависимости от типа кирпича. Если для строительства используют полнотелый керамический образец, то требуется сильная «связь»: соотношение цемента (М-400) и песка в смеси – 1 к 3. При более легких пустотелых кирпичах достаточно раствора с пропорцией 1 к 4.

    Проверяют пригодность цементно-песчаной смеси конусообразным грузилом весом 300 г. Если оно погружается в приготовленный раствор на 9-13 см, то он готов к «употреблению». Перед накладкой в рабочий совок смесь следует перемешать, так как более тяжелый песок оседает на дно. Улучшают пластичность связующего специальные добавки-пластификаторы.

    Если будущая стена будет оштукатуриваться, то укладывают кирпичи «впустовку»: швы по краям не заполняют раствором на 5-8 мм. Если будущая поверхность лицевая, то их «набивают» полностью, а затем придают рельеф с помощью расшивки.

    Вот основные этапы рабочего процесса для кладки стен:

    • Гидроизоляция цоколя рубероидом или его аналогом
    • Сначала формируем углы (со строгой перевязкой швов!), уложив в них несколько рядов кирпичей, контролируя работу с помощью строительного уровня.
    • Устанавливаем порядовки на углах и на прямых участках (каждые 10 м), где размечаем высоту каждого ряда кладки
    • Натягиваем шнур-причалку, который на 3-5 мм отступает от наружной поверхности кладки. Он поможет контролировать ровность стены.
    • Кладка стен из кирпича (как и из пенобетонных, газобетонных и керамзитобетонных блоков и шлакоблоков) начинается с тычкового ряда наружной версты. Для него используют только цельные кирпичи.
    • Сначала укладывают внешнюю версту, затем внутреннюю. После укладывают забутку.

    Проще и быстрее: кладка стен из пеноблоков

    Стройматериалы из облегченного бетона – последний «писк» моды среди самостройщиков. Кладка стен из блоков быстрее и проще, благодаря большому размеру и доступному весу рабочих элементов.

    Ярким представителем этого поколения стройматериалов является пенобетон. Его получают под средством ввода в бетонную смесь специальной пены, которую равномерно распределяют в емкости, формируя большой «брусок». После сушки его разрезают на образцы требуемого калибра. У них правильная геометрическая форма и ровные грани, поэтому кладка стен из пенобетонных блоков формирует гладкую поверхность, не нуждающуюся в серьезном выравнивании штукатурными смесями.

    Главное достоинство этого материала – низкий показатель теплопроводности. По этому свойству кладка стен из пенобетона толщиной в 360 мм эквивалентна кирпичному аналогу в 1,38 м. По прочности стройматериал значительно уступает «эталону», но не боится воды, так как имеет замкнутую структуру ячеек. Его легко распилить обычной ножовкой, что еще больше способствует увеличению скорости кладки стен из пенобетонных блоков.

    Габариты «кубиков» разные, самый популярный размер – 600×300×200 мм. По объему он равен 18,5 кирпичам, а по весу в 5 раз легче эталонного эквивалента.

    Главный аргумент, склоняющий самоделкина на строительство гаража из пеноблоков – снижение расходов на строительство. Благодаря внушительным габаритам «кубиков», для кладки стен из пенобетона достаточно одного ряда стройматериала. Это облегчает труд самоделкина, так как технология схожа с работами по обустройству внутренних кирпичных перегородок, где используется простая цепная система перевязки швов. Стоимость кладки стен из пеноблоков в среднем на 30 % дешевле «классики», но если хотите возвести «коробку» толще, нежели в один блок, то рентабельность падает до 20 %.

    Еще один определяющий фактор, который влияет на стоимость работ по кладке стен из пеноблоков – вид связующего. Стандартный вариант – цементный раствор с добавлением извести, который изготовляется по «кирпичному» рецепту. Ширина швов при этом ≈ 6 мм. Но если выбрать специальный клей, то их можно уменьшить до 3 мм. Несмотря на активную рекламу такого способа кладки стен из пеноблоков, стоимость работ возрастает примерно на 5-8 %. Зато благодаря тесному «контакту» элементов улучшаются качественные характеристики поверхности (теплоизоляция, отсутствие мостиков холода, гладкость), поэтому подавляющее число самостройщиков предпочитают использовать именно клей.

    Для кладки стен из пеноблоков выполняются все правила разрезки и приемы, что и для кирпича, но есть еще несколько нюансов, которые следует учесть:

    • Кладка первого ряда стены из пенобетона так же выполняется на защищенную гидроизоляцией поверхность цоколя. Аналогично с кирпичом начинать следует с углов, а для сцепления первого ряда использовать только стандартный цементно-песчаный раствор.
    • Клей для пеноблоков применяют со второго ряда кладки стены. Его наносят на всю ширину блока зубчатым шпателем и плотно прижимают к месту установки. Для точной и надежной фиксации пазов используют резиновый молоток. Поверхность уложенного ряда выравнивают шлифовкой и протирают от пыли.
    • Технология кладки стен из пенобетонных блоков требует обустройства верхнего и нижнего армирующего пояса, которые придают дополнительную жесткость конструкции и защищают ее от излишних «стрессов». Специальные U-блоки с начинкой из бетона и арматуры служат для укрепления дверных и оконных проемов.
    • Армировать следует каждый третий горизонтальный ряд кладки

    Внимание!

    Стену из пенобетона нельзя перегружать, а для подвеса стеллажей использовать специальные анкера, предотвращающие распорку блоков.

    Более подробную информацию про кладку стен из пеноблока своими руками читайте тут.

    Здоровый микроклимат гаража: кладка стен из «дышащего» газобетона

    Еще один вид стройматериала из облегченного бетона – газоблоки. Их изготовляют с помощью ввода в бетонную смесь алюминиевой пудры, которая провоцирует бурную химическую реакцию: воздушные пузырьки «распучивают» бетонный раствор, оставляя в нем множество открытых пор.

    После застывания брусок дополнительно пропаривают в автоклаве.
    По своим качественным характеристикам материал схож со своим родственником пенобетоном. Но в отличие от него, кладка стен из газобетонных блоков «дышащая», но материал «боится» водного контакта, поэтому его следует тщательно оберегать от такого «несчастья».

    Особенно это касается этапа складирования. Для кладки стен из газосиликатных блоков используют лишь хорошо просушенные образцы. Паллеты доставляют на участок в запакованном виде (несколько слоев полиэтиленовой пленки). Следует открыть их боковины и оставить защитную «крышу».

    Кладка стен из газосиликатных блоков выполняется аналогично с кирпичом, только массивность и отличные теплоизоляционные характеристики элементов позволяют обойтись всего одним рядом. Тогда система перевязки будет цепная: верхний ряд накрывает швы предыдущего.

    Стоимость кладки стен из газобетонных блоков дороже, нежели из пенобетона в среднем на 10 %. Наружные поверхности «коробки» нуждаются в тщательной защите от влаги. Строительство гаража нужно завершить в сезон, так как голые стены нельзя оставлять на зиму. Блоки втянут воду и затем промерзнут, а к весне придут в негодность.

    Для кладки стен из газобетона большую роль играет строгая ровность ряда. Легкий сдвиг одного «кубика» – и жди «неприятностей»: в точке напряжения появятся трещины.

    Технология кладки стен из газосиликатных блоков так же предусматривает верхний и нижний армированные пояса, дополнительно скрепляющие «коробку» гаража. Для окон и проемов предусмотрен специальный U-образный элемент, в который устанавливают арматурный каркас и заливают бетоном.

    Приметка!

    Кладка стен из газобетона преимущественно используется для строительства жилых домов, где важны ее особые «дышащие» свойства. Для гаража отделка обойдется дорого, поэтому рациональнее все же использовать пеноблок, так как для этого технического помещения всегда предусмотрена достаточная система вентиляции.

    Разнообразие вариантов: кладка стен из шлакоблоков и керамзитобетонных блоков

    Стремление удешевить процесс возведения малоэтажных зданий не заканчивается на двух вышеописанных стройматериалах. Технология кладки стен из блоков предполагает использование еще нескольких представителей данной группы: керамзитоблоки и шлакоблоки.

    Шлакоблоки постепенно отдают свои позиции из-за технологических нюансов производства. Их изготовляют из отходов углевой промышленности: зола, остатки горения угля, шлак. Такое «ассорти» вводят в бетонную смесь, которую вибропрессуют и просушивают, формируя блоки нужного размера.

    Для кладки стен из шлакоблока используют все вышеописанные методы, что и для его близких (пеноблок, газоблок), дальних (кирпичи) «родственников». Задача застройщика лишь выбрать правильной сорт материала, обратив внимание на его главные характеристики: морозостойкость (15-50 циклов), прочность (50-150 кг/кв. см.), коэффициент теплопроводности (0,35-0,48). «На глаз» эти особенности не увидишь, поэтому вы должны быть уверенны в продавце.

    Стоимость кладки стен из блоков такого типа – самая доступная среди аналогов данной продукции. Но многих останавливает информация о «нездоровой» атмосфере в помещении из-за их вредности. Весь «сыр-бор» вокруг стройматериала возник из-за отходов в его составе.

    Согласно технологии производства и возможности использования керамзитоблока для кладки стен следует придерживаться технологической «паузы»: шлаки и другие компоненты должны «вылежаться» не менее год, чтобы потерять свои радиоактивные свойства.

    На фоне этой неоднозначности наиболее привлекательно выглядит кладка стен из керамзитобетонных блоков: нет вредных веществ, невысокая стоимость, а теплоизоляционные свойства выше всех ближайших «сородичей». Ведь в его составе используется керамзит – один из признанных лидеров среди утеплителей.

    Технология кладки стен из керамзитобетонных блоков предусматривает использование специальных сеток (размером с элемент), которые предотвращают протекание раствора в пустотелый образец с множеством щелей, так как именно такую форму элемента используют для малоэтажного строительства.

    Совет!

    Любой блок можно проверить на прочность. Поднимитесь на второй этаж и сбросьте его на землю. Кладка стен и шлакоблока будет надежной, если образец останется целым после такого сурового испытания.

    Старо и надежно: камень для кладки стен

    Этот способ обустройства здания достался нам от далеких предков, которые возводили свои крепости из самого прочного и доступного им стройматериала. Камень для кладки стен без специальной обработки требует высокого мастерства каменщика. Чаще всего для этих целей используют бут: плоский булыжник из ракушника или туфа.

    Но неправильность формы элементов вынуждает подгонять их под приблизительные рабочие стандарты: острые углы откалывают, крупные элементы делят на более мелкие, стремясь к приданию им формы параллелепипеда. Чтобы подготовить камни для кладки стен следует основательно поработать киркой.

    Способ рационален лишь в том случае, когда вы живете в местности, где бутовый камень в прямом смысле валяется под ногами. В ином случае – «оно вам надо». Стройматериал для каменной кладки стен обойдется вам недешево, еще придется заплатить за доставку и охранять его от посягательства сторонних лиц. Темпы строительства очень медленные, услуги профессионалов дорогие. Куда проще использовать прессованные каменные блоки с искусственными наполнителями, с которыми кладка стен пройдет гладко и слаженно. Например, блоки из ракушника, столь популярные в курортных зонах Черноморского побережья, где местность «богата» на этот камень. Для каменной кладки стен с их помощью применяют тот же механизм, что и для описанных выше стройматериалов.

    «Природа зовет»: кладка стен из бруса

    Упрощенный вид фундамента, природный материал – вот те преимущества данного способа. Для кладки стен из профилированного бруса «новичок» может использовать готовый сборный проект. На стройплощадку ему привезут пронумерованные элементы с уже готовыми пазами. Остается лишь собрать деревянную конструкцию, используя инструкцию производителя.

    Но для строительства гаража кладка стен из любого вида бруса не приветствуется из-за огнеопасности и «хрупкости» конструкции. Это скорее требования дизайна, где весь загородный участок обустроен под «эко-постройку».

    Обследование повреждений кирпичной кладки многоэтажного жилого дома

    Цель проведения обследования:

    Определение причин возникновения имеющихся повреждений по облицовочной кладке из кирпича и выдача рекомендаций по дальнейшей эксплуатации. Обследованию полежит лицевая кирпичная кладка наружных стен в местах повреждений в пределах первого и второго этажей.

    Объемно-планировочные и конструктивные решения обследуемого здания

    Здание жилого дома прямоугольной формы в плане, 18-ти этажное, с подвалом.
    Размеры здания в плане составляют 52,6х18,6 м (в осях). Высота этажей от пола до потолка составляет 3,0 м. Общая высота здания составляет 59,3 м.
    Здание выполнено каркасно-монолитным. Устойчивость здания обеспечивается совместной работой колонн, диафрагм жесткости и жестких дисков перекрытий.

    Наружный слой выполнен из кирпича силикатного лицевого декоративного одинарного.
    Внутренний периметр наружных стен выполнялся из фибропенобетонных блоков, γ=500 кг/м3 с размерами 280х300 (h), класс прочности В1, F25, длиной 500 мм (ТУ 5741-001-719397-2004) на пластичном цементно-песчаном растворе марки 100.
    Теплоизоляционный слой между наружным слоем из кирпича и ж.б. колоннами, ж.б. диафрагмами выполнялся из пенополистирольных плит (ГОСТ 15588-86) типа ПСБ-С-25 толщиной 70 (50) мм.

    Обследование лицевой кирпичной кладки

    При визуальном обследовании установлено следующее:
    Лицевая кирпичная кладка в пределах обследуемых этажей (первого и второго) выполнена из кирпича керамического лицевого коричневого. Кладка из кирпича силикатного лицевого декоративного одинарного желтого начинается после третьего этажа.

    За время эксплуатации здания по отдельным участкам лицевой кладки появились повреждения в виде трещин и разрушений наружного слоя кирпича. Данные дефекты в основном проявились по кирпичной кладке в уровне перекрытий первого и второго этажей.

    Все имеющиеся повреждения можно разделить на следующие основные группы:

    • трещины в средней части пролета над оконными проемами;
    • характерное разрушение наружного слоя облицовочного кирпича в уровне перекрытий.
    • характерные вертикальные трещины (в основном по углам здания) по лицевой кирпичной кладке.

    Трещины в средней части пролета над оконными проемами вызваны прогибом стального уголка, по которому уложена кирпичная кладка над оконным проемом. Данные трещины по большей части волосяные.
    Характерное разрушение наружного слоя облицовочного кирпича в уровне перекрытий представляют собой трещины по наружной грани облицовки и (или) отслоение лицевой поверхности кирпича.
    Характерные вертикальные трещины по лицевой кирпичной кладке в общем случае представляют собой трещины шириной раскрытия до 2 мм (ориентировочно), идущие около угла кирпичной кладки или в местах изменения сечения облицовки (под или над оконным или дверным проемом).
    При осмотре примыкания кирпичной кладки к плите перекрытия установлено, что в месте вскрытия имеет место примыкание кирпича лицевой кладки к плите перекрытия первого этажа без зазора (см. фото).


    Исходя из наличия повреждений, общее техническое состояние облицовки наружных стен можно охарактеризовать как ограниченно-работоспособное.

    Анализ требований действующих нормативных документов

    В составе настоящего визуального обследования, для определения причин возникновения обнаруженных повреждений лицевого слоя кладки был произведен анализ требований нормативных документов по каменным конструкциям и выявлены несоответствия с ними чертежей рабочей документации и фактически выполненных работ.

    1. В соответствии с п. 9.34 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”: “не допускается в построечных условиях приклеивать на наружный торец плиты перекрытия декоративные элементы. Устройство декоративной отделки следует выполнять до заливки плиты бетоном с заведением в плиту анкеров”.

      По факту, торец плиты отделывался пиленым кирпичом после бетонирования плиты.

    2. В соответствии с п. 9.83 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
      “горизонтальные деформационные швы в наружных ненесущих стенах (заполнениях каркаса при поэтажном опирании слоев) должны выполняться в уровне нижней грани междуэтажных плит перекрытий на всю толщину стены”.
      А также в соответствии с п. Д.4 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
      “горизонтальные швы устраиваются в несущих многослойных стенах со средним слоем из эффективного утеплителя – в облицовочном кирпичном слое, в ненесущих стенах – по всей толщине стены.
      Горизонтальные деформационные швы во внутреннем и наружном слоях ненесущих многослойных стен следует выполнять в уровне опорных конструкций (между вышележащей конструкцией и верхним рядом кладки)”.

      По факту, при том, что в месте вскрытия выявлено сопряжение кирпичной кладки с плитой без зазора, можно констатировать, что горизонтальные деформационные швы в наружном лицевом слое стены не выполнены.
    3. В соответствии с п. 9.83 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
      “толщину горизонтальных деформационных швов в лицевом слое многослойных стен следует принимать из расчета допустимых прогибов вышележащих конструкций, но не менее 30 мм (СП 20.13330)”.

      По факту, – не выполнено.

    4. В соответствии с п. 9.83 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
      “в конструкции шва следует предусматривать упругие прокладки, эффективный утеплитель (во внутреннем слое) и нетвердеющие атмосферостойкие мастики.
      Не допускается попадание в шов кладочного раствора и боя кирпича”.

      По факту – заполнение всех швов кирпичной кладки выполнено цементно-песчаным раствором и кирпичом, а не упругим материалом.

    5. В соответствии с п. 9.84 СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”:
      “вертикальные температурные швы в лицевом слое многослойных наружных ненесущих стен (в том числе заполнения каркасов) должны назначаться по расчету на температурно-влажностные воздействия, инсоляцию и солнечную радиацию из условия обеспечения прочности и трещиностойкости кладки при условии выполнения требований, указанных в приложении Д.
      Расстояния между вертикальными температурными швами и их положение должны назначаться в проекте с учетом указаний приложения Д и конструктивных требований к шагу их расположения.

      По факту вертикальные деформационные швы в наружном лицевом слое стены не выполнены.


    Отсутствие горизонтальных и вертикальных деформационных швов в лицевом слое стены приводит к его защемлению между дисками перекрытий смежных этажей и, в дальнейшем, – к разрушению кирпича в наиболее нагруженных местах – на контакте с дисками перекрытий, в местах изменения сечения кладки стены (верх или низ проема в стене).

    На обследованных участках стен жилого дома отсутствие горизонтальных швов приводит к разрушению лицевого кирпича в уровне перекрытий – трещины и отслоения наружного слоя кирпича. Отсутствие вертикальных швов приводит к возникновению вертикальных трещин по углам здания, а также в местах расположения края проемов в стенах.

    Рекомендации

    Для устранения выявленных в ходе обследования повреждений лицевой кирпичной кладки необходимо произвести ее ремонт. При ремонте, для предотвращения в дальнейшем аналогичных повреждений, рассмотреть возможность устройства деформационных швов в соответствии с требованиями СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”.

    Для предупреждения возникновения дефектов, выявленных в ходе обследования, на аналогичных объектах, необходимо при разработке проектной и рабочей документации, а также при производстве работ учитывать требования СП 15.13330.2012 “Каменные и армокаменные конструкции. Актуализированная редакция СНиП II-22-81*”, в частности – указания по поводу устройства вертикальных и горизонтальных деформационных швов в лицевом слое кладки.

    Энергоэффективность, долговечность и безопасность наружных стен зданий из керамических материалов Текст научной статьи по специальности «Строительство и архитектура»

    УДК 693.22

    О.И. ЛОБОВ, д-р техн. наук, ген. директор, председатель президиума правления Российского общества инженеров строительства (РОИС), А.И. АНАНЬЕВ, д-р техн. наук, академик ВИА, директор научного центра РОИС, главный научный сотрудник НИИСФ РААСН; А.А. АНАНЬЕВ, канд. техн. наук, руководитель сектора ОАО НТЦ «Промышленная безопасность» (Москва)

    Энергоэффективность, долговечность и безопасность наружных стен зданий из керамических материалов

    Керамический кирпич как стеновой материал для возведения жилых зданий в России стал использоваться с начала XVIII в. Наиболее привлекательным для этих целей он стал из-за высокой огнестойкости, так как пожары были главной причиной гибели не только отдельных зданий, но и целых районов и даже городов. В результате длительной эксплуатации кирпичных зданий керамический кирпич признан основным строительным материалом для возведения наружных стен, удовлетворяющим требованиям по тепловой защите, долговечности зданий и безопасности для проживания. Исторически сложилось и мнение, что жилые помещения в кирпичных зданиях наиболее полно отвечают санитарно-гигиеническим требованиям. Повышенная теплоустойчивость к резким колебаниям температуры наружного воздуха в сочетании с комфортом, долговечностью и пожарной безопасностью сделали кирпичные здания наиболее рациональным жильем в климатических условиях России.

    Рис. 1. Кирпичное здание с наружными стенами, облицованными полнотелым керамическим кирпичом (построено в 1895-1900 гг. в Москве)

    До настоящего времени кирпичные здания, построенные даже до 1900 г., находятся в удовлетворительном техническом состоянии. На рис. 1 показано кирпичное здание, построенное в Москве в 1895—1900 гг. с наружными кирпичными стенами, облицованными полнотелым керамическим кирпичом. При натурных обследованиях технического состояния фасада здания в 2004—2005 гг. не установлено разрушений, выкрашиваний и трещин на поверхности лицевого кирпича. В течение столетней эксплуатации стены здания не потребовали капитального ремонта. Примеров, подтверждающих высокую долговечность кирпичных стен зданий, можно привести очень много, даже в зданиях, построенных 150—200 лет назад.

    Положительно отзываются и о кирпичных домах, построенных в периоды 1930—1940 гг. и 1947—1960 гг. Их принято называть «сталинскими». Существенно отличаются по комфортности от панельных кирпичные дома, возведенные и в последующие годы (рис. 2). При одинаковом приведенном сопротивлении теплопередаче наружных кирпичных стен по сравнению с панельными кирпичные дома, благодаря своей большей теплоустойчивости, повышенному сопротивлению воздухопроницаемости и ряду других физических параметров потребляют значительно меньше тепла на отопление. В основном по этим домам сложилось мнение о керамическом кирпиче как о надежном материале для строительства комфортного, энергосберегающего и долговечного жилища.

    Стремление людей переселиться из панельных и блочных в квартиры кирпичных домов также подтверждает их преимущества. Панельные пятиэтажные здания, построенные в 1955—1960 гг., в Москве почти полностью сносятся, так как их санация нерентабельна из-за очень высокой стоимости земли; в других регионах страны дома некоторых серий также сносятся по причине их физического и морального износа; в третьих — проводится капитальный ремонт с надстройкой мансардных этажей и обязательным утеплением фасадов. Кирпичные стены зданий, построенных ранее и в тот же период с облицовочным слоем из полнотелого кирпича, не потребовали до настоящего времени даже текущего ремонта. Вопрос о сносе кирпичных зданий высотой в шесть и более этажей в предстоящие 20—30 лет ставиться не будет.

    Вместе с тем за последние 50 лет на фоне интенсивного развития кирпичной промышленности сложились обстоятельства, не только дискредитировавшие керамические стеновые материалы, но и поставившие под сомнение перспективность кирпичного строительства в нашей стране.

    Первые два связаны с неудачным применением Г-об-разных облицовочных керамических плит и пустотелого

    www.rifsm.ru научно-технический и производственный журнал

    10 апрель 2010 *

    щелевого керамического камня и кирпича. Третье — с чрезмерным увеличением пустот.

    Применение облицовочных слоев стен из Г-образ-ных плит без экспериментальной проверки прочности и надежности привело к тому, что через 10—15 лет эксплуатации зданий горизонтальные полки плит, заделанные в кладку, начали скалываться. Несмотря на выполняемые частые ремонты, процесс разрушения облицовочного слоя стен из керамических плит продолжается по настоящее время, представляя большую опасность для населения (рис. 3). Практика эксплуатации наружных стен, облицованных керамическими плитами, показала нецелесообразность их использования для стен многоэтажных зданий. Поэтому их применение было приостановлено.

    Неудачи постигли также производителей лицевого пустотелого керамического камня и кирпича при их применении для облицовки стен. Разрушение облицовочных слоев из девятищелевого керамического камня в стенах (скол) первых трех этажей в 7-8-этажных зданиях происходит по двум причинам. Первая — вследствие более высоких деформационных свойств конструктивной части стены, особенно если она выполнена из силикатного кирпича, по сравнению с облицовочным слоем из керамического камня. Вторая — в недостаточной прочности на изгиб керамических девятищелевых камней, связывающих облицовочный слой тычковыми рядами с конструктивной частью стены. Поэтому целесообразно щелевые керамические камни перед применением проверять не только на сжатие, но и на изгиб. Кроме того, облицовочные слои из щелевого керамического камня и кирпича оказались недолговечными. Через 15—20 лет на многих фасадах домов начался процесс шелушения лицевых камней из беложгущихся глин. Фасады приобрели неопрятный вид и поэтому периодически ремонтируются.

    Рис. 2. Кирпичное здание, облицованное пустотелым керамическим кирпичом, построенное в Москве в 1978-1980 гг.

    Серьезный пересмотр отношения к кирпичному строительству наступил в 1994 г. после правительственных постановлений по экономии энергетических ресурсов в строительстве и ЖКХ. Изменения № 3, введенные в 1995 г. в СНиП 11-3—79* «Строительная теплотехника», перешедшие затем в СНиП 23-02—2003 «Тепловая защита зданий», предусматривали увеличение энергосбережения требований к сопротивлению теплопередаче наружных стен зданий более чем в три раза. Соответствовать новым требованиям при использовании полнотелого и пустотелого кирпича оказалось практически невозможно. По расчету толщину наружных кирпичных стен нужно было принимать увеличенной, например, в центральном регионе России до 2—2,5 м.

    1–1

    Рис. \

    5 /•/’•,

    /V/

    ‘/•//’1

    , 430 ,210

    , 640 мм

    е ®

    ю,% 54321 -0

    |

    1 1

    1 1

    3 Т 2 гу в г/ \\

    5 ‘¡1

    Ж1

    , 430 ,210

    , 640 мм

    е

    Рис. 4. Влажностный режим фрагментов кирпичных стен из 21-пустот-ного кирпича у=1300 кг/м3 с размером пустот 20×20 мм на цементно-известково-песчаном растворе у=1800 кг/м3: а – расход раствора 0,23 м3 на 1 м3 кладки; б – то же, 0,3 м3; в – то же, 0,4 м3; 1 – кирпича; 2 -кирпичной кладки; 3 – кладочного раствора; 4, 5, 6 – среднее значение влажности соответственно кирпича, кладки, кладочного раствора

    Еще до введения изменений № 3 к СНиП 11-3—79* НИИСФ провел научно-исследовательскую работу, направленную на повышение теплотехнической эффективности керамического кирпича. На основании полученных результатов было сделано предложение Госстрою СССР при пересмотре ГОСТ 530—80 «Кирпич и камни керамические» уменьшить размеры пустот в керамических кирпичах и камнях, а также увеличить объем выпуска пористого полнотелого кирпича. Ширину щелевидных пустот было предложено изменить с 12 мм до 10 мм, диаметр цилиндрических пустот — с 16 мм до 12 мм, стороны квадратных пустот — до 12 мм. Кроме того, было предложено в качестве обязательного контролируемого параметра ввести коэффициент теплопроводности кирпича, определяемого в кладке стены, т. е. с учетом влияния кладочного раствора.

    В разрабатываемый на том этапе ГОСТ 530—95 был введен коэффициент теплопроводности керамического кирпича в качестве обязательного контролируемого параметра. Предложение НИИСФ по уменьшению размеров пустот было не просто отклонено, а было принято предложение ЦНИИСК им. В.В. Кучеренко и ВНИИстром им. П.П. Будникова увеличить ширину щелевых пустот с 12 мм до 16 мм; диаметр цилиндрических и стороны квадратных — с 16 мм до 20 мм. Одновременно Госстроем СССР планировалось поручить научно-исследовательским институтам совместно со строителями разработать новые, подобные зарубежным технологии кладки стен, исключающие заполнение пустот раствором. Решение вопроса о снижении размеров пустот было отдан на откуп заводам. Но заводы не проявили инициативы к снижению размеров пустот, поскольку им это было невыгодно. В ГОСТ 530—2007, вступившем в действие 1 марта 2008 г., предусматривается диаметр вертикальных цилиндрических пустот и размер стороны квадратных пустот не более 20 мм, а ширина щелевидных пустот не более 16 мм (п. 4.2.3).

    «Удачное» на первый взгляд лоббирование интересов производителей обернулось для них значительным снижением востребованности пустотелого керамического кирпича для возведения наружных стен зданий. Переход заводов на массовый выпуск лицевого керамического кирпича с крупными пустотами с целью применения его для облицовки трехслойных стен показал его низкую долговечность в условиях эксплуатации при изменившемся температурно-влажностном режиме стен.

    Справедливости ради следует отметить, что ряд заводов в настоящее время выпускает кирпич с щелевидны-ми пустотами шириной до 12 мм.

    Установление количественных зависимостей влияния кладочного раствора в крупных пустотах на влажно-

    стный режим и теплопроводность кладки стен выполняли в климатической камере на трех фрагментах стен размером 1,8×1,8×0,38 м, изготовленных в ЦНИИСК им. В.А. Кучеренко совместно с НИИСФ. Для эксперимента использовали серийный кирпич Голицынского завода с шириной щелей 12 и 16 мм, а также специально изготовленные кирпичи с шириной щелей 20 мм. При изготовлении фрагментов кладки замеряли расход раствора. В целях сравнения теплотехнической эффективности фрагментов стен первый был изготовлен по технологии, полностью исключающей заполнение пустот раствором, то есть по технологии, соответствующей кладке из полнотелого кирпича. Расход раствора составлял 0,23 м3/м3. Второй и третий фрагменты изготовлены соответственно с расходом раствора 0,3 м3 и 0,4 м3 на 1 м3 кладки, т. е. с частичным заполнением пустот. Изменение влажностного режима кладки стены от увеличения расхода раствора показано на рис. 4.

    Теплопроводность кладки из пустотелого кирпича с диапазоном значений средней плотности 1000—1400 кг/м3 при расходе раствора 0,23 м3 в сухом состоянии находится в пределах от 0,26 до 0,41 Вт/(м-°С). Различие не превышает 16%. При увеличении расхода раствора до 0,3 м3 средняя плотность кладки, например из пустотелого кирпича, у = 1000 кг/м3, т. е. возрастает с 1180 кг/м3 до 1310 кг/м3. При расходе раствора 0,4 м3 средняя плотность кладки повышается до 1490 кг/м3. Среднее значение влажности кирпичной кладки изменяется с 1,8% соответственно до 2,3% и 2,9%. Такое изменение влажности и плотности приводит к повышению коэффициента теплопроводности стены с 0,43 Вт/(м-оС) до 0,54 и 0,59 Вт/(м-оС), т. е. на 25,6% и 37,2% соответственно.

    При плотности кирпича 1400 кг/м3 в результате увеличения расхода раствора до 0,3 м3 и 0,4 м3 коэффициент теплопроводности кирпичной стены возрастает с 0,56 Вт/(м-оС) до 0,65 и 0,7 Вт/(м-оС), т. е. на 16% и 25%. Более существенное увеличение теплопроводности кирпичной стены из пустотелого кирпича плотностью 1400 кг/м3 происходит при применении цементно-пес-чаного кладочного раствора плотностью 2000 кг/м3. При том же расходе раствора, равном 0,3 м3 и 0,4 м3, значение коэффициента теплопроводности увеличивается до 0,74 и 0,77 Вт/(м-оС) соответственно. Это приводит также и к увеличению средней плотности кладки (рис. 5).

    Проваливание кладочного раствора в увеличенные пустоты создает для каменщиков большие проблемы в создании ровной растворной постели в горизонтальных швах кладки. Образовавшиеся разрывы в горизонтальных швах создают благоприятные условия для циркуляции воздуха в пустотах. Созданная таким способом продольная фильтрация воздуха снижает теплотехническую эффективность пустотелых керамических стеновых и лицевых материалов.

    Наружные ограждения, возведенные в соответствии с требованиями изменения №3 СНиП 11-3—79* с повышенным уровнем теплоизоляции по температурному, влажностному и воздушному режимам, существенно отличаются от ранее применяемых сплошных конструкций стен. Это оказало влияние на снижение долговечности облицовочного слоя. Необходимо было с введением новых норм по теплозащитным свойствам стен скорректировать и требования по морозостойкости, прочности и другим физическим параметрам лицевого керамического кирпича в СНиП 11-22—81* «Каменные и армокаменные конструкции». Такой подход обусловлен основным принципом при прогнозировании долговечности наружных стен. Отсутствие комплексного подхода к решению проблемы долговечности наружных трехслойных стен с повышенным уровнем теплоизоля-

    б

    а

    в

    www.rifsm.ru научно-технический и производственный журнал

    12 апрель 2010 *

    ции, облицованных лицевым керамическим кирпичом, стало причиной их разрушения. Утвержденный Правительством Москвы в 2007 г. перечень из 53 домов, находящихся в аварийном состоянии, в настоящее время можно существенно дополнить.

    Основным фактором, влияющим на разрушение лицевого керамического кирпича в облицовочном слое наружных стен в условиях эксплуатации, являются переменные температурно-влажностные воздействия наружной среды в осенне-зимний и зимне-весенний интервалы года. Количество переходов наружной температуры через 0оС в облицовочном слое в эти периоды года зависит от климата региона строительства. Эта специфика не учтена при назначении марки по морозостойкости лицевого кирпича, применяемого для облицовочного слоя наружных стен. Не учитывается также повышение уровня теплоизоляции наружных стен. В СНиП 11-22—81* нормируемое значение марки по морозостойкости для лицевого кирпича сплошных кирпичных стен при нормальном влажностном режиме помещений зданий составляет F25, а для многослойной кладки нормативное значение марки по морозостойкости лицевого керамического кирпича составляет F35. Эти требования распространяются на все конструкции стен без учета их уровня теплоизоляции и климатических условий региона строительства. Они обеспечивали требуемый срок службы стен до капитального ремонта с уровнем теплоизоляции, действовавшим до 1995 г.

    Выполненные исследования в климатической камере и натурных условиях, а также расчеты температурных полей наружных стен с уровнем теплоизоляции (Rо) от 1,2 до 4,2 м2-°С/Вт показали, что увеличение сопротивления теплопередаче наружных стен приводит к более глубокому промерзанию облицовочного слоя, отделенного теплоизоляционным от конструктивной части стены. То есть чем выше значение уровня теплоизоляции стены, тем больше образуется льда в порах лицевого кирпича и тем быстрее он разрушается. В трехслойных наружных стенах с R°>3,2 м2-оС/Вт отрицательная температура облицовочного слоя зафиксирована и при двух-, односу-точных полупериодах похолодания и потепления. Количество циклов воздействия наружной температуры на лицевой кирпич облицовочного слоя в условиях эксплуатации с переходом через 0оС, вызывающих их разрушение, значительно больше предполагаемого, которое могут выдержать кирпичи с маркой по морозостойкости, F25 для сплошных кирпичных стен и F35 для трехслойных. Преждевременные разрушения облицовочных слоев по этим причинам должны были наступить через 15—20 лет. Ведущие специалисты страны предупреждали об этом в докладах, публичных выступлениях и публикациях.

    К сожалению, в стенах из эффективной кладки разрушение облицовочных слоев начались на 5-7-м году эксплуатации из-за низкого качества строительных работ и недостаточно проработанных проектных решений. Расхождения с предполагаемыми сроками связаны с тем, что в середине 90-х гг. прошлого века трудно было предположить, что даже в Москве к выполнению облицовочных работ начнут привлекать рабочих, не имеющих строительной квалификации. Но второй этап разрушения облицовочного слоя стен с повышенным уровнем теплоизоляции неминуем через 15-20 лет и в домах с качественно выполненными строительными работами, если был применен лицевой кирпич с морозостойкостью ниже F50 и с увеличенным водопогло-щением.

    Проведенные исследования показали, что для трехслойных стен необходимо разработать новый тип облицовочного керамического материала, съемного и вос-

    Рис. 5. Зависимость теплопроводности кирпичной кладки из пустотелого кирпича от влажности:—кирпичная кладка при расходе кладочного цементно-известково-песчаного раствора 0,23 м3 плотностью

    у=1800 кг/м3;——-то же при расходе раствора 0,4 м3; 1 – из кирпича

    у=1000 кг/м3 на цементно-известково-песчаном растворе плотностью 7=1800 кг/м3; 2 – то же из кирпича 7=1400 кг/м3; 3 – из кирпича 7=1400 кг/м3 на цементно-известково-песчаном растворе плотностью 7=2000 кг/м3; 4 – цементно-известково-песчаный раствор 7=1800 кг/м3; 5 – цементно-известково-песчаный раствор 7=2000 кг/м3

    станавливаемого при капитальном ремонте. Создание такого облицовочного материала вызвано существующим в настоящее время несоответствием повышенной долговечности несъемного лицевого кирпичного слоя и низкой долговечности применяемых мягких утеплителей в трехслойных стенах. Выполнение восстановительного ремонта теплоизоляционного слоя в стенах, исчерпавшего заложенный в него ресурс, повлечет за собой и ликвидацию дорогостоящего облицовочного кирпичного слоя, и последующую его утилизацию. Такое положение ставит под сомнение целесообразность применения долговечного лицевого керамического кирпича со сроком службы до первого капитального ремонта 80 и более лет в трехслойных стенах многоэтажных зданий с мягкими утеплителями. Нельзя допустить, чтобы в результате снижения теплозащитных свойств теплоизоляционного слоя или наступления нового этапа увеличения требований к уровню теплоизоляции наружных стен пришлось бы их утеплять по облицовочному кирпичному слою, т. е. так, как это вы-

    Су ■. ■ научно-технический и производственный журнал www.rifsm.ru

    Л] : ® апрель 2010 13

    нуждены делать в настоящее время на многих зданиях в Москве.

    Рациональным решением в повышении уровня тепловой защиты, долговечности и безопасности наружных стен следует считать использование крупноформатных пустотелых камней из поризованной керамики с перевязкой лицевыми кирпичами повышенной морозостойкости и влагостойкости. Применение крупноформатных пустотелых камней из поризованной керамики плотностью 1000—600 кг/м3 позволит повысить уровень теплоизоляции наружных стен толщиной 640 мм до требуемого, установленного не только для Центрального региона России, но и для регионов с более холодным климатом. При этом существенно снизится расход раствора на кладку стен и эксплуатационная влажность. Максимальное значение влажности в зимнее время в такой стене находится на расстоянии 1/3 толщины от наружной поверхности. Поэтому до влажной зоны может доходить отрицательная температура наружного воздуха только при похолоданиях с длительным периодом и большой амплитудой. При большом значении тепловой инерции, которой обладают кирпичные стены, накопившаяся влага не успеет замерзнуть. Такое темпера-турно-влажностное состояние не приведет к разрушению крупноформатных керамических камней, находящихся в стене за облицовочным слоем.

    Вместе с тем запланированное использование крупноформатных камней в кладке стен без вертикального растворного шва не всегда обеспечивает требуемое сопротивление воздухопроницаемости кладки. Причина в наличии заусенцев, остающихся в уровне горизонтальной поверхности при резке бруса (не случайно практически на всех европейских заводах производят шлифование блоков), а также неровностей в вертикальной плоскости стенок, которые рабочие не устраняют в про-

    цессе кладки. Поэтому в вертикальном шве создаются щели шириной от 2 мм до 4 мм.

    В 1999—2001 гг. в НИИСФ проводились лабораторные испытания воздухопроницаемости фрагментов стен размером 2×2 м толщиной в один крупноформатный камень (б = 510 мм, у = 1200 кг/м3), изготовленных из экспериментальной продукции ЗАО «Победа Кнауф» (Санкт-Петербург). Первый фрагмент был оштукатурен с внутренней и наружной сторон. Второй был оштукатурен только с внутренней стороны, а с наружной облицован в полкирпича. Испытания показали, что по сопротивлению воздухопроницанию эти два фрагмента удовлетворяют нормативным требованиям. Испытания третьего фрагмента стены без штукатурных и облицовочных слоев показали, что его сопротивление воздухопроницанию в несколько раз ниже по сравнению с двумя первыми. Все фрагменты изготавливались с заполнением горизонтальных швов кладочным раствором, а вертикальные швы были соединены «насухо». Такое большое различие в сопротивлении воздухопроницаемости фрагментов стен говорит о том, что качество штукатурных и облицовочных работ требует повышенного внимания. В противном случае в условиях эксплуатации образование трещин в штукатурке может привести к конденсации пара на поверхности облицовочного слоя и к существенному увеличению фильтрации холодного наружного воздуха, что снизит долговечность и теплозащитные качества наружных стен.

    Во избежание повторения ранее допущенных ошибок окончательное решение о массовом применении крупноформатных керамических камней, производство которых уже начато на нескольких российских заводах, следует принимать после проведения комплексных лабораторных и натурных исследований.

    krpm schnöder

    СЕРВИСНОЕ ОБСЛУЖИВАНИЕ ОБУЧЕНИЕ, НАЛАДКА

    ПОСТАВКА ГАЗОВОГО ОБОРУДОВАНИЯ И СИСТЕМ АВТОМАТИКИ

    ПРОЕКТИРОВАНИЕ ПЕЧЕЙ ДЛЯ КЕРАМИЧЕСКОЙ И СТЕКОЛЬНОЙ ПРОМЫШЛЕНОСТИ

    eister

    Kromschröder

    ООО «ВОЛГАТЕРМ»-

    официальный представитель «Elster GmbH» в России

    Тел.М

    www.kromschroeder.i4J

    [email protected]

    Щ

    Реклама

    www.rifsm.ru научно-технический и производственный журнал fö

    14 апрель 2010 *

    Дефекты кирпичной кладки стен: причины, виды, дефекты

    В сооружениях и зданиях стены выполняют разные функции, основной из которых является защита помещений от внешних атмосферных воздействий.  Наряду с тем, что кирпич – это прочный и надежный строительный материал, в процессе эксплуатации кирпичные стены утрачивают свои первостепенные прочностные характеристики и нуждаются в усилении и ремонте.

    Причины возникновения дефектов на кирпичной кладке

    Если в процессе обследований технического состояния зданий и сооружений на стеновых конструкциях выявлены дефекты, то первое что необходимо сделать – это определить факторы их возникновения.

    Выделяют разные причины появления дефектов на стеновых кирпичных конструкциях. Наиболее распространенными считаются:

    • несоблюдение технологии приготовлении бетонного раствора, использование некачественных компонентов или же нарушение их пропорций;
    • выполнение дополнительных пристроек надстроек или проемов в здании, наличие которых не предусмотрено проектом. Это повышает нагрузку на кладку;
    • цикличные процессы заморозки и оттаивания земли или негативное воздействие грунтовых вод;
    • частые резкие перепады влажности и температурного режима приводят к разрушению связующего раствора;
    • неправильное выполнение проектных работ: неточное определение нагрузок, которые должны выдерживать несущие стены, недостаточное исследование грунта и другие неточности;
    • отсутствие перевязки швов;
    • естественное старение каменной кладки, повреждение кирпича эрозией и влияние других неблагоприятных факторов.

    Вне зависимости по какой из причин образовались дефекты кирпича, при обнаружении их необходимо устранить. В противном случае разрушения будут только увеличиться и в результате здание станет аварийным.

    Виды дефектов

    В результате вышеперечисленных факторов образуются следующие характерные повреждения и дефекты каменной кладки:

    • провисание или выпадение кирпичей из оконных и дверных перемычек;
    • промерзание;
    • прогиб кирпичной кладки;
    • намокание стен, что в дальнейшем приводит к отсыриванию;
    • расслоение кирпичной кладки;
    • выветривание стенового материала вследствие его разрушения;
    • образование трещин в стенах в местах состыковки с эркерами, балконными плитами и другими конструктивными элементами.

    Чаще обычного среди разных типов повреждений кирпичной кладки возникают трещины, которые по степени сложности разделяются на:

    • открытые, увидеть которые можно при визуальном осмотре поверхности стен;
    • закрытые, расположенные внутри кирпича. Обнаружить их при осмотре невозможно, только при обследовании специальным оборудованием;
    • стабильные или растущие;
    • сквозные.

    Самыми опасными являются сквозные трещины, поэтому при их возникновении следует как можно быстрее устранить такие дефекты.

    Методы устранения дефектов

    Чтобы качественно и правильно выполнить устранение дефектов кирпичной кладки, необходимо не только установить причину, но также безошибочно подобрать способ восстановления и укрепления стены.

    Цементирование трещин

    Таким способом наиболее часто устраняют дефекты кирпичной кладки наружных стен. Для этого используются специальные ремонтные смеси или приготавливается цементно-песчаный раствор.

    Но внимание следует обратить на то, что такой вариант считается косметическим. Заделка препятствует проникновению в пустоты грязи и пыли, но сами трещины не герметизирует. Чтобы предотвратить дальнейшее растрескивание кирпичной поверхности, то места заделки необходимо обработать гидроизоляционными составами.

    Частичная замена элементов

    Если дефектом является выпадение отдельных кирпичей, то разрушенный участок нужно разобрать до достижения прочного основания и на это место установить новые кирпичи. При этом лучше использовать раствор плотной консистенции.

    Чтобы не нарушить находящую выше поврежденного участка кладку закрепить ее нужно временными подпорками, и убрать их можно как минимум через неделю после реставрационных работ.

    Инъектирование кирпичной стены

    В зависимости от формы и размера повреждения для инъектирования используют эпоксидные и полиуретановые смолы, микроцемент, полимерные гели. Такой метод требует наличия специализированного оборудования и профессиональных навыков.

    Стоимость работ весьма высокая, но даже когда обнаружена сильная деформация кирпичной кладки технология является высоко эффективной.

    Устранение сильных разрушений

    Чтобы предотвратить разрушение стены при обнаружении динамичных трещин, то наиболее рационально полностью перекласть проблемный участок. Возможен и другой, более бюджетный способ – обтяжка здания.

    Как избежать дефектов

    Если в процессе возведения объекта с точностью соблюдать строительную технологию и руководствоваться требованиями ГОСТов, ТУ, СНиП – дефекты каменной кладки можно предотвратить.

    Чтобы получить прочную и долговечную кирпичную кладку в работе с раствором и кирпичом придерживаться нужно нескольких основных правил:

    • используемый для бетонной смеси песок должен быть тщательно очищен и просушен, и только после этого его можно смешивать с другими компонентами;
    • надежной считается кладка, выполненная методом «перевязки». При этом на все кладочные ряды нагрузочное напряжение распределяется равномерно, что в дальнейшем предотвращает дефекты стен внутри помещений и снаружи;
    • если строительство происходит в зимний сезон, то не больше чем на 4 часа работы разрешается готовить раствор;
    • чтобы стены получались идеально ровными, то перед их возведением следует протянуть шнур на расстоянии 2-3 мм от кладки;
    • вытекающий во время работы раствор нужно заглаживать;
    • обязательно нужно контролировать с помощью уровня и правила горизонтальность.

    Толщина швов также имеет огромное значение. Проверять ее необходимо через каждые пять уложенных рядов.

    Чтобы в процессе эксплуатации сохранялись технические характеристики здания, необходимо периодически проводить обследование конструкций и при выявлении даже незначительных дефектов устранять их, не дожидаясь масштабного разрушения.

    “основы”_12-страничный

    %PDF-1.7 % 315 0 объект >/OCGs[407 0 R]>>/Страницы 301 0 R/Тип/Каталог>> эндообъект 404 0 объект >поток 2006-05-11-11-11-11-11T10: 50: 24zquarkxpress (TM) 6.12015-01-07T09: 15: 47-05: 002015-01-07T09: 15: 47-05: 00

  • 256168JPEG / 9000/4aaqskzjrgabageasabiaad / 7qasughvdg9zag9widmumaa4qkklna + 0AAAAAAAAAAAAAAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgAqAEAAWER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A8/4snYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7F XYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FX Yq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXY q7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq 7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYqidMsJdR1K00+J445byaO3jkmbhGrSuEDOx+yo J3OKvQ9a/wCcfvOmkaZeahcXenPHYxPNNDHPIZSIyFKqrRL8ZYhQtd2NOuKLY3qf5Y/mBprKt1oV 0S9RSBPrHEqyoQ/oGTgeThanTfbFbULP8vfO17Yz3tro1zNFbzm0lRU/feurKrRrB/fMytIobihp XfFUuvvL+vafF61/pt1aRbfvJ4JI1+L7O7qBv2xVL8UuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV 2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV6L5o/PLzd5k8n2Plm/WJYrP02a9jLrPNJCQUeU8qE 7VO1C3xdQMUUoz/nn+bN1BLE2tt6JUessdtaoKcq1JSIUq7bnuT74rS22/Ob82bGAzprEwhu5mkS eWCCQF14F0iaSNgqAhC0afD02xWkn8xfmJ5q8xaabDV7r6yj3n6QnlK0eWcQLboz0og4RJQcVHUk 1OKsaxS7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXYq7FXq P5K3XmMJqtj5en1GHUbloj/oFvp90vFYbgVeO9eJiaMQPTcbEk70xQWdan5p/MAzra3l75lawvLI SPGmk6RMV+uQTPJOJY3CGHclh8FFqGdSgwoSnzJ5p846Jpt9pXmXXfMVnY3Fu2kuJPL2mpC4Mfpv Ek4uyrr6Skco3qftVwJeFuEDsEJZKnizChI7VAJp9+KWsVdirsVdirsVdirsVdirsVdirsVdirsV dirsVdirsVdirsVdirsVdirsVdirsVdirsVdirM/Iv5it5X0zU9Oa1lmi1F4n9e2nS3miMayI3h2 YbqNuaSlfiQ0Fab7hRTJLr883kWZrezure5vix1KYSaZScsqqSyx6bDVmC/E1eX8pAqCVpjmoebv IN7dapdSeTnWe/k9W3ZdTmpAzD95sYzz5P8AEK9OnTAqW6zrPk65spYdL8upPp1y5T0rl76W44BeP L4CiKeVD8q4qx3FLsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdirsVdir sVdirsVZl5P17yPZ+W9Z03zDpwur27eOSwuhaid4/TSQcVlW6spIqu6MaFlIG6nbFCcaT5t8gWOg WFpqfltVvlN3M0/1JJVmjlXjbFXmuBMQHTc8io3oDvUqnkv5ifkjNfXkzeWJIY7koIjHYWhMKJJK 5pH9YERLAxL8KrtXqRVlFPHbh0knkdFCo7MyqBQAE1AA3pgZKeKuxV2KuxV2KuxV2KuxV2KuxV2K uxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVkvlbzbb6Jp93bGPUUnupopPrmm6lJYOI4 lcGJkEc0bhmdW5MtRTbqcUMhtPzXtIbm4uXs9YeW4tzbHjr10gC8FVNxGXIUpXiWoaKOgPIrSX+Y vPWl65LMl4uv3OngFrOyutb+spFNvxk/fWr1Ar9nrufiwKxnVp/L8pj/AERZXdmBX1vrd3Hd8jtT j6dta8e/WuKpfil2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2 KuxV2KuxV2KuxV2KuxV2KuxV2KuxV2KuxVOvK/k3zN5qvHs9AsHvriJeciqyIqihIq8jItTxPEVq e2KEZ5j/AC287eW7ee41vTGs4beWOCZzLC9JJYxKi/u3etUNdvl1xVjOKXYq7FXYq7FXYq7FXYq7 FXYq7FXYq7FXYq7FXYqzn/lR/wCbP/Us3n3J/wA1Yot3/Kj/AM2f+pZvPuT/AJqxW3f8qP8AzZ/6 lm8+5P8AmrFbd/yo/wDNn/qWbz7k/wCasVt3/Kj/AM2f+pZvPuT/AJqxW3f8qP8AzZ/6lm8+5P8A mrFbd/yo/wDNn/qWbz7k/wCasVt3/Kj/AM2f+pZvPuT/AJqxW3f8qP8AzZ/6lm8+5P8AmrFbd/yo /wDNn/qWbz7k/wCasVt3/Kj/AM2f+pZvPuT/AJqxW3f8qP8AzZ/6lm8+5P8AmrFbd/yo/wDNn/qW bz7k/wCasVt3/Kj/AM2f+pZvPuT/AJqxW3f8qP8AzZ/6lm8+5P8AmrFbd/yo/wDNn/qWbz7k/wCa sVt3/Kj/AM2f+pZvPuT/AJqxW3f8qP8AzZ/6lm8+5P8AmrFbd/yo/wDNn/qWbz7k/wCasVt3/Kj/ AM2f+pZvPuT/AJqxW3f8qP8AzZ/6lm8+5P8AmrFbd/yo/wDNn/qWbz7k/wCasVt3/Kj/AM2f+pZv PuT/AJqxW3f8qP8AzZ/6lm8+5P8AmrFbd/yo/wDNn/qWbz7k/wCasVt3/Kj/AM2f+pZvPuT/AJqx W3f8qP8AzZ/6lm8+5P8AmrFbd/yo/wDNn/qWbz7k/wCasVt3/Kj/AM2f+pZvPuT/AJqxW3f8qP8A zZ/6lm8+5P8AmrFbd/yo/wDNn/qWbz7k/wCasVt3/Kj/AM2f+pZvPuT/AJqxW3//2Q==
  • QuarkXPress™ 6.1%%DocumentProcessColors: черный %%EndCommentsapplication/pdf
  • “основы”_12-страничный
  • UUID: 4B97668C-E100-115668C-E100-112878E58UUID: 480CD46UUUID: 480CD464-54C4-7140-9B39-75BF7FB

    : PDF1FALSETRUE8.50000011.000000 дюймов

  • Helveticaneue-Romanhelvetica Neue55 Romantype 1001.100falsehelveneurom; HelveticaNeue-Roman
  • HelveticaNeue-BoldHelvetica Neue75 BoldType 1001.100FalseHelveNeuBol; HelveticaNeue-Bold
  • Черный
  • Группа образцов по умолчанию 0
  • конечный поток эндообъект 301 0 объект > эндообъект 300 0 объект > эндообъект 308 0 объект > эндообъект 309 0 объект >/Font>/ProcSet[/PDF/Text]/XObject>>>/Thumb 409 0 R/Type/Page>> эндообъект 310 0 объект >/Font>/ProcSet[/PDF/Text]/XObject>>>/Thumb 410 0 R/Type/Page>> эндообъект 311 0 объект >/Font>/ProcSet[/PDF/Text]/XObject>>>/Thumb 411 0 R/Type/Page>> эндообъект 312 0 объект >/Font>/ProcSet[/PDF/Text]/XObject>>>/Thumb 412 0 R/Type/Page>> эндообъект 313 0 объект >/Font>/ProcSet[/PDF/Text]/XObject>>>/Thumb 413 0 R/Type/Page>> эндообъект 314 0 объект >/Font>/ProcSet[/PDF/Text]/XObject>>>/Thumb 414 0 R/Type/Page>> эндообъект 388 0 объект >/Ресурсы>/Шрифт>/ProcSet[/PDF/Text]/Properties>>>/Thumb 419 0 R/TrimBox[0.9ー|K/Ec{seçÚyk!

    Устранение неисправностей наружных каменных стен – Техническое задание на строительство

    Фото © BigStockPhoto/Ronald Hudson

    Михаил Гуревич
    В каком-то смысле все здания живые, и они в основном дышат и движутся через внешние стены. Если профессиональный дизайнер/строитель попытается ограничить дыхание или движения наружных стен, следует ожидать побочных эффектов. Поэтому при проектировании и строительстве нового здания необходимо предусмотреть компенсационные швы кирпичной облицовки, чтобы компенсировать движение кирпичной облицовки.

    Изменения объема: анализ и влияние движения и 18A, Приспособление к расширению кирпичной кладки , с рекомендациями по системе облицовки кирпичной стены. Он рекомендует располагать вертикальные компенсационные швы в кирпичной облицовке на расстоянии примерно 7,6 м (25 футов) друг от друга в дополнение к швам с каждой стороны внешнего угла в пределах 1,5 м (5 футов) от угла. 1

    Облицовка из глиняного кирпича каменных стен обычно имеет влаго- и тепловое расширение/усадку, которые должны компенсироваться компенсационными швами облицовки из кирпича.Например, влагорасширение 12-метровой (40 футов) в длину или высокой облицовочной панели из кирпича можно рассчитать по формуле BIA:

    .

    0,0005 x Д
    = 0,0005 x 40 футов x 12 дюймов
    = примерно 6,4 мм (1/4 дюйма).

    Влажностное расширение глиняного кирпича в первую очередь зависит от сырья и, во вторую очередь, от температуры обжига. Кроме того, влагорасширение глиняного кирпича является необратимым процессом, при этом наибольшее расширение происходит в первые месяцы производства, но расширение будет продолжаться с гораздо меньшей скоростью в течение нескольких лет.

    В середине этого большого окна первого этажа в кирпичной облицовке образовалась вертикальная трещина. Он начинался в углу оконной полки как широкая открытая трещина и исчезал на волосок выше. Фотографии предоставлены New York City Brickwork Design Center

    Устранение трещин
    В этом гипотетическом примере развитие трещин в кирпичной облицовке свидетельствует о том, что компенсационные швы не были должным образом поглощены движениями кирпичной облицовки. Например, в проектах реставрации наружных каменных стен некоторые профессиональные дизайнеры пытаются прорезать вертикальные компенсационные швы в 30-летней кирпичной облицовке на 7.6 м (25 футов) друг от друга с дополнительными стыками на каждой стороне угла. Однако проблема заключается в том, что влага в этом облицовочном кирпиче произошла примерно три десятилетия назад, и матушка-природа наделила кирпичный облицовочный слой трещинами (, т.е. естественных компенсационных швов). Другими словами, трещины можно заменить деформационными швами, но не делать их на расстоянии 7,6 м друг от друга. (Вышеупомянутые рекомендации BIA в основном относятся к новому строительству.)

    Американский институт бетона (ACI) 530/Американское общество инженеров-строителей (ASCE) 5/Масонское общество (TMS) 402, Строительные нормы и правила для каменных конструкций были приняты в Международные строительные нормы и правила ( IBC ).Глава 6 «Анкерный шпон» стандарта содержит следующие требования к кирпичному шпону:

    Горизонтальный пролетный элемент, поддерживающий каменную облицовку, должен быть спроектирован таким образом, чтобы прогиб из-за постоянных плюс временных нагрузок не превышал L/600.

    На рис. 1 вертикальная трещина образовалась в кирпичной облицовке посреди большого окна первого этажа. Она начиналась в углу оконной полки как широкая открытая трещина и исчезала в виде тонкой трещины наверху. Это служит прекрасным примером чрезмерного отклонения балки перемычки, которое было переведено в кирпичную облицовку как вертикальная трещина.

    Проблема в том, что это здание было спроектировано в начале 1980-х годов, когда прогиб балки перемычки имел предел L/360. Чтобы решить эту проблему, необходимо усилить балку перемычки, что было бы дорогостоящим предложением. Другим вариантом может быть обработка трещины как деформационного шва, что означает укрепление кирпичной облицовки с каждой стороны с помощью анкеров для восстановления каменной кладки перед герметизацией трещины.

    Другим вариантом может быть укрепление кирпичной облицовки спиральными стержнями из нержавеющей стали — метод, популярный в Соединенном Королевстве при реконструкции знаковых зданий.Горизонтальные растворные швы должны быть зачищены на глубину не менее 25 мм (1 дюйм) и расширены примерно на 406 мм (16 дюймов) с каждой стороны трещины. Стержни должны быть заделаны в скошенный шов с помощью мягкого цементного раствора; они должны располагаться через каждые три-шесть рядов кирпичей, чтобы усилить облицовку.

    Другие примеры
    На рисунке 2 можно увидеть горизонтальную трещину в швах известкового раствора парапетной кирпичной стены на уровне крыши толщиной примерно от 6,4 до 9,5 мм (от ¼ до 3/8 дюйма).) вертикальное смещение в трещине. В этом случае автор наблюдал вертикальную трещину, которая начиналась в виде тонкой линии в месте расположения горизонтальной трещины и была широко открыта в верхней части стены парапета. Похоже, что какая-то сила вытолкнула кирпич из горизонтальной трещины в верхнюю часть стены. Ржавчина, скорее всего, образовалась в верхней части стальной перемычки.

    Эта горизонтальная трещина в растворных швах кирпичной стены парапета на уровне крыши привела к образованию трещины толщиной примерно от 6,4 до 9,5 мм (от ¼ до 3/8 дюйма).) вертикальное смещение.

    Команда этого автора открыла стену, чтобы обнажить верхнюю часть стальной балки, и увидела ржавчину, которая расслоилась и увеличилась до 9,5 мм, образовавшуюся на балке. Ржавчина стальных балок могла расширяться до 10 раз, создавая огромные силы, которые толкали каменную стену вверх — это создавало горизонтальные и вертикальные трещины в каменных стенах.

    Следует уточнить, что это не «проблема каменной стены». Когда это здание было построено в 1920-х годах, гидроизоляция на перемычке не была установлена.Сегодня необходимо снять каменную стену, чтобы обнажить стальную балку для оценки инженером-строителем и усиления (при необходимости). Затем необходимо восстановить каменную стену с гидроизоляцией из стальных балок и установкой дренажной системы.

    Аналогичная проблема показана на рис. 3. На кирпичной стене парапета, расположенной во внешнем углу, образовались множественные трещины. Со стены сняли потрескавшуюся кладку, и автор наблюдал сильно проржавевшие стальные балки. Около 3.Стенка стальной балки потеряла 2 мм (1/8 дюйма) из-за восьмикратного распространения ржавчины. Это означает, что ржавчина расширилась на 25 мм (1 дюйм), а затем вытолкнула каменную кладку вверх или наружу еще на 25 мм, в результате чего в каменных стенах образовались множественные трещины.

    В кирпичной стене парапета, расположенной во внешнем углу, образовались многочисленные трещины. Со стены снята треснувшая кладка; наблюдались сильно проржавевшие стальные балки.

    На рис. 4 частично видно одно- и двухэтажное здание. Фотография смотрит на «низкую крышу» в сторону внешнего угла, облицованного кирпичом.Вертикальная трещина образовалась в кирпичной облицовке со стороны крыши угла, которая находилась примерно в 102 мм (4 дюйма) от угла. Этот автор наблюдал вертикальное смещение около 4,8 мм (3/16 дюйма) в этой трещине.

    Проблема заключается в том, что кирпичная облицовка, расположенная со стороны крыши угла, поддерживалась перемычкой крыши и не двигалась. Кирпичная облицовка, выходящая на улицу, поддерживалась фундаментом на 5,5 м (18 футов) ниже. Когда кирпичная облицовка, выходящая на улицу, достигла низкого уровня кровли, она испытала необратимое влаго- и тепловое расширение, которое сместило эту часть кирпичной облицовки от фундамента до уровня низкой кровли примерно на 4.8 мм.

    Эта трещина была вызвана дифференциальным движением облицовочного кирпича, поддерживаемого различными элементами на разных уровнях. Что такое средство? Эту вертикальную трещину можно рассматривать как деформационный шов. Кирпичная облицовка с каждой стороны трещины стала нераскрепленной и должна быть прикреплена к системе крепления стены с помощью анкерных связей для восстановления кладки, расположенных в пределах 203 мм (8 дюймов) от трещины с каждой стороны трещины. Трещину следует вырезать прямо и заполнить опорным стержнем и герметиком.

    В кирпичной облицовке со стороны крыши этого угла образовалась вертикальная трещина.В этой трещине было отмечено вертикальное смещение примерно на 4,8 мм (3/16 дюйма).

    Низкий парапет крыши имел вертикальный компенсационный шов, расположенный между концом стены парапета и кирпичной облицовкой, обращенной к кровле. Это было правильное расположение вертикального компенсационного шва, но автор заметил, что конец стены парапета наклонен к крыше с горизонтальным смещением примерно на 19 мм (¾ дюйма) от кирпичной облицовки, обращенной к улице.

    Проблема заключалась в том, что торец парапетной стены разболтался в месте вертикального деформационного шва, а кирпичная облицовка, выходящая на улицу, расширилась от фундамента 5.5 м (18 футов) ниже по направлению к верхней части стены парапета. Это привело к смещению незакрепленного конца стены парапета в сторону крыши.

    Первоначальный проект/конструкция должны предусматривать вертикальную арматуру в системе поддержки стены парапета для усиления свободного конца стены парапета. Инженер-строитель должен оценить эту проблему; при необходимости он или она потребует укрепления стены парапета.

    Заключение
    Для новых проектов с полыми стеновыми системами, облицованными кирпичом, архитекторы и инженеры должны предусмотреть вертикальные и горизонтальные компенсационные швы в соответствии с рекомендациями BIA.Прежде чем приступить к сборке наружной стены, специалисты по проектированию/строительству должны созвать совещание перед началом строительства, чтобы проверить расположение и размер компенсационных швов кирпичной облицовки.

    Существующие строительные трещины в кирпичной кладке должны пройти процесс проектно-строительной оценки и диагностики. Для замены трещин деформационными швами необходимо использовать надлежащие методы восстановления. В конце концов, важно помнить, что компенсационные швы, по сути, просто «предварительно растрескивают» шпон в нужных местах.

    Примечания
    1 Посетите сайт www.gobrick.com/Technical-Notes. (наверх)

    Майкл Гуревич — консультант по каменной кладке в Нью-Йоркском центре дизайна кирпичной кладки (NYCBDC), который проводит бесплатные семинары по различным темам, например, по облицовке наружных стен металлическими опорами из кирпичной фанеры, для CSI и Американского института архитекторов (AIA). главы. Он имеет 25-летний опыт работы с наружной каменной кладкой стен. Гуревич имеет степень магистра проектирования строительных конструкций Белорусского государственного политехнического университета в Минске.С ним можно связаться по электронной почте [email protected]

    Эволюция строительных элементов

    2 Наружные стены

    Ранняя кирпичная кладка

    В 1700-х годах производство кирпича было усовершенствовано. Смешанный глины, лучшие методы лепки и более равномерный обжиг дали большую консистенцию кирпичной формы и размера. Мода диктовала кирпичный цвет: красный и фиолетовый. популярные в конце 1600-х годов, уступили место более мягким коричневым цветам в 1730-х годах.К 18:00 производство желтых лондонских акций не так сильно давало кирпичный цвет отличается от натурального камня. Отмена налога на кирпич в 1850 году придала кирпичной промышленности новый импульс. Усовершенствованные смесительные и формовочные машины вместе с более совершенными методами обжига позволило кирпичному производству достичь новых высот. Кирпичи теперь были доступны в разнообразие цветов, форм и прочностей, которые невозможно было бы вообразить за 100 000 000 лет назад. Более совершенные методы разработки карьеров позволили добывать более глубокие глины, из которых получаются очень прочные, плотные кирпичи; жизненно необходим для строительных работ таких как каналы, виадуки, канализация и мосты.

    Кирпичная кладка

    К концу 19 века большинство домов имели стены как минимум в один кирпич. толщина. Дома выше трех этажей часто имели более толстые стены, что обычно уменьшало толщиной на каждом уровне верхнего этажа. Сама кирпичная кладка (по крайней мере, видна кирпичная кладка) в целом была уложена на очень высоком уровне. Большинство домов были построены на фламандской связке, хотя задние стены или стены, скрытые штукатуркой, часто укладывались на связке садовой стены (обычно английской).

    Каменная кладка

    Камень часто использовался для строительства престижных зданий или в местах, где он естественным образом произошел. В горных районах (на севере и западе) камень часто был очевидным выбором для строительства. здание, потому что оно было легко доступно (а до железных дорог они были часто районы, где кирпич был дорогим). Есть 3 группы камня; магматические, осадочные и метаморфические. осадочная группа, в которую входят известняк и песчаник, составляет большую часть камня, используемого для строительства в Великобритании.

    Стены из бутового камня встречаются в самых разных стилях. В самом дешевом варианте он включает грубая каменная кладка, построенная в виде двух наружных листьев и связанных между собой обильным количества известкового раствора. Более дорогая работа состояла из щебня квадратной формы, возможно, уложенного на кирпич. поддержка В большинстве случаев каменная стена должна быть толще кирпичной. Так, тогда как стена толщиной в 1 кирпич (215 мм или около того) может подойти для двух или трех этажный дом, каменная стена скорее всего будет 325мм и даже больше.Большинство каменных стен были заостренными заподлицо или слегка утопленными. Ленточное заострение, которое так часто можно увидеть в наши дни, не является традиционным и не особенно долговечным.

    Обработанная и/или тонко обработанная каменная кладка часто называется размерной. камень. Иногда его называют свободным камнем. значит можно работать (вырезать, формовать и сглаживать) стамеской и пилой в любом направлении. Оно имеет мелкозернистая, без явных расслоений и ярко выраженных плоскостей напластования.В 18 веке целые города строились (некоторые перестраивались) из камня. Не было рентабельно построить всю стену из фристона и подложки почти всегда можно найти материал из щебня или кирпичной кладки. Только в некоторых домах передний фасад будет построен из фристона, а стороны и задняя часть будут сооружается из бутового или кирпичного. Чтобы соединить две половины стены вместе, использовались «сквозные» или связующие камни.

    Там, где песчаник уложен с очень тонкими швами, почти невидимыми с более чем в нескольких футах, работа известна как ашлар.В некоторых частях страны камни были обрезаны с конусом, чтобы облегчить формирование соединений. Клинья сделаны из кусков дерева или даже раковин устриц часто вставляли в спину, чтобы обеспечивают устойчивость по мере набора раствора. Эти здания были построены на известковом растворе который очень медленно твердел. Гидравлические извести не были неизвестны, но они были менее обычные и более дорогие. Кроме того, они часто схватываются слишком быстро, что приводит к большое количество мусора на месте.


    Миномет

    Известковые растворы были распространены до 1930-х годов в некоторых частях Великобритании, даже потом.Известняк или мел сжигали с углем для образования негашеной извести. Негашеная известь известна как комовая известь. Затем негашеную известь гасили водой. а затем смешивают с мелкими заполнителями (в настоящее время песком) для образования раствора. Полное затвердевание известковой штукатурки может занять много месяцев. Тогда процесс известен как карбонизация. Некоторые лаймы имеют гидравлический набор (немного похоже на слабый цемент). Это может быть вызвано добавлением пуццоланов, содержащих диоксид кремния. Другим вариантом было использование извести, которая естественным образом содержит кремнезем (обычно доля глины).Гидравлический «набор» быстрее и прочнее, чем карбонизация. Некоторые из очень прочных гидравлических известняков не отличаются от современного цемента; сделано из Конечно, из мела и глины.

    В течение 1930-х и 1940-х годов цементные растворы постепенно вытесняли известковые. Лайм часто добавляли в смесь для улучшения ее рабочих качеств и долговечности. Более подробную информацию можно найти ниже на странице.

    Наведение

    В начале 1900-х годов стыки обычно отделывались заподлицо или слегка утопленный.Там, где использовались кирпичи очень хорошего качества, швы часто всего 8 мм, а то и меньше. Это, вместе с использованием кирпичной пыли в растворе, означало, что раствор очень мало повлиял на внешний вид зданий. Жилье рабочего класса обычно точили в известковом растворе, в состав которого входили местные промышленные отходы в виде мелкого заполнителя. Возможно, пепел был самым общий. На фотографиях ниже показаны три примера качественной кирпичной кладки 19 века.

    Вытачивание обычно предназначалось для работы самого высокого качества.Так указывая в основном состоит из двух частей, строительный раствор часто содержит заполнители, чтобы соответствовать цвета кирпичей или каменной кладки и тонкая полоска извести, указывающая на закончить сустав. Издалека заостренная стена кажется мелко сочлененный. Примеры складки можно найти под стенами. раздел этого веб-сайта.

    Полые стенки

    Во второй половине 19 века было построено несколько домов с стенки полости.Однако только в 1920-х годах это стало общепринятым. форма конструкции. Полые стены было дешевле построить, чем их сплошную стену. аналоги. Кроме того, они обеспечивают улучшенную теплоизоляцию и лучшую защита от непогоды. Большинство стен состояло из двух половинчатых листов толщиной 50 мм. полость. Две половины стены были связаны через равные промежутки сталью или кованые настенные связи. Наружный лист кирпичной кладки закладывался облицовочным кирпичом, внутренний лист в общем.Несколько ранних полых стен имели внешний лист толщиной в один кирпич. а в некоторых ранних формах конструкции DPC проходил прямо через полость.



    К началу 1900-х годов широко использовались DPC

    (для предотвращения повышения влажности). Они можно было сделать из свинца, смолы, асфальта и сланца. Лишь в середине 1920-х гг. вертикальные ЦОДы становятся стандартной деталью вокруг проемов.

    1930–1960-е годы

    За этот период стенки полости мало изменились.Минометы постепенно стали на основе цемента, а не на основе извести, потому что раствор быстрее схватывается. более быстрое строительство. Блокворк стал распространенным материалом для внутренних створок полые стены – блоки обычно изготавливались из заполнителя из камня или промышленные отходы (обычны клинкер и мелочь). Обычно несколько домов Дома в стиле модерн с оштукатуренной отделкой строились со стенами из массива. блочная кладка (т.е. без полостей).

    Обратите внимание, что в течение 1950-х и начала 1960-х годов было построено несколько тысяч домов. в нетрадиционном строительстве.Их часто строили из сборных железобетонных изделий. рамы или панели; в некоторых случаях insitu панели. Некоторые системы были основаны на древесина. Для получения дополнительной информации перейдите в раздел «Сборка системы» на веб-сайте.

    1970–1980-е годы

    В 1970-х годах стандарты изоляции постепенно улучшались. Максимальное значение «U» 1,70 был введен в 1972 году (мера способности стен передавать тепло – поясняется далее в разделе Стены). Достижение этого стандарта было относительно легко; внешний лист из кирпича, полость 50 мм и внутренний лист из плотного блока отделано гипсом толщиной 13мм, только что сделал 1.7 порог. В 1980 г. максимальное значение U снизилось до 1; для этого потребовалась легкая блочная кладка во внутреннем лист. С этого периода и до наших дней были изготовлены самые легкие блоки. из газобетона. Их делали (и делают) из цемента, извести, песка, пылевидная топливная зола и алюминиевая пудра. После того, как эти материалы смешаны с горячей водой алюминиевый порошок вступает в реакцию с известью, образуя миллионы крошечные карманы водорода. Тем не менее, есть несколько других материалов для блочные конструкции, которые пользовались недолгой популярностью.К ним относятся бетонные блоки облицованные утеплителем, пустотелые блоки, содержащие гранулы полистирола и блоки из пемзы или мелкозернистого бетона.

    Современные полые стены

    В 1990-е годы максимальное значение U упало до 0,45; обычно это требовало очень толстая легкая внутренняя изоляция листа или полости. Есть три распространенных варианта, большинство из которых требуют легкого или вентилируемого блоки во внутреннем листе. Это:

    • прозрачная полость с изолированной сухой подкладкой
    • изоляционные плиты, частично заполняющие полость
    • изоляционные плиты, заполняющие полость.

    По-прежнему можно строить сплошные стены, но это нецелесообразно с использованием кирпич. Только газобетон даст приемлемый уровень изоляции.



    На момент написания (2006 г.) значения U должны быть меньше 0,3, поэтому современная полая стенка имеет значение U несколько ниже. В 5 или 6 раз лучше, чем его аналог 1920-х годов. В приведенных выше примерах немного более толстая изоляция даст значение U 0,30. В полости современного строительства ширина увеличилась далеко за пределы 50 мм, обычных 80 лет назад.Если используется изоляция плит, требуется 50-миллиметровый зазор . Обычно для этого требуется полость шириной 90 мм.

    Настенные стяжки

    Настенные стяжки теперь в основном из нержавеющей стали. Существуют различные модели; в шайба, показанная ниже, предназначена для удержания изоляционных плит в положении напротив внутренней лист. Все эти галстуки сделаны Анконом.

    Современные минометы

    Современные строительные растворы изготавливаются из цемента и песка.Гашеная известь (т.е. в мешках известь) часто добавляют в смесь, чтобы придать ей пластичность и сделать его более работоспособным. Известь также улучшает способность строительных растворов справляться с с тепловым и влагодвижением. В последние годы широкое распространение получило использование готовых растворов. Эти доставляются на объект в герметичных контейнерах, готовых к использованию. Обычно они содержат замедлитель схватывания, поэтому их можно использовать в течение 36–48 часов или около того. В конце этого период они набирают свою прочность так же, как обычные минометы.

    Поверхность соединения может быть обработана несколькими способами, три наиболее распространенных из которых показаны ниже. Инструментальные соединения (где раствор прижимается к кирпичной кладке) обеспечивают лучшую погоду защиту, поскольку инструмент сглаживает и сжимает соединение.

    Это копия более старой «раздатки» по эволюции — она может оказаться вам полезной. изображения являются доказательствами перед публикацией от «Инспектора дома».

    6.1.11 Возведение каменных стен

  • ряды, выровненные с помощью линий и спиртовых уровней
  • , соответствуют допускам, указанным в главе 9.1.
  • Чтобы поддерживать правильную высоту дорожек, используйте измерительную рейку, отмеченную высотой окон, дверей и полов.

    При формировании нескольких отверстий одинаковой ширины используйте стержень, обрезанный до необходимого размера, для проверки ширины отверстий по мере подъема изделия.

    Кирпичная и блочная кладка не должна подвергаться вибрации, пока раствор не затвердеет.

    • зуб в каждом чередующемся ряду или
    • анкер со стеновыми анкерами, просечно-вытяжной лист или аналогичный с максимальным расстоянием между центрами 300 мм по вертикали.
    • Там, где подвески балок не используются, заполнение балок должно быть кирпичной или блочной кладкой и без чрезмерного количества растворных швов.

      Заполнение балок должно быть:

      • На 12 мм ниже верхней части балок плоской крыши, чтобы учесть усадку древесины
      • Углубленная часть деревянных балок должна быть обработана
      • проверена, чтобы убедиться, что холодная вентиляция крыши не блокируется.
      • Глиняный кирпич и бетонные блоки нельзя смешивать. Там, где для обеспечения правильной укладки требуется блок кладки другого размера, следует использовать небольшие блоки из того же материала, чтобы уменьшить растрескивание и проблемы, связанные с различными теплоизоляционными свойствами.

        В тех случаях, когда внутренний лист полой стены используется для теплоизоляции и где для обеспечения правильной укладки используется каменный блок другого размера, этот блок должен иметь такие же теплоизоляционные свойства, что и кладка, используемая для остальной части стены.

        Разница в высоте между двумя створками строящейся полой стены может составлять до шести рядов блоков, при условии, что анкеры обладают достаточной гибкостью, чтобы обеспечить выполнение рядов без разрыва соединения.Чтобы стена оставалась вертикальной, не перегибайте палку при смене подъемной силы; ждать следующего подъема строительных лесов. При строительстве из тонкослойного раствора, имеющем оценку, соответствующую Техническому требованию R3, обычно допускается укладывать внутреннюю створку на высоту этажа впереди внешней створки. В таких случаях следует следовать рекомендациям оценки и рекомендациям производителя.

        Перед началом строительства натуральный камень необходимо промыть и увлажнить.

        Полости должны быть устроены таким образом, чтобы:

        • они были однородными и соответствовали проекту, включая спецификацию стеновых стяжек и ширину полости
        • раствор удалялся со всех швов по ходу работы
        • полые лотки и стеновые связи были очищены помет и мусор
        • капли раствора удаляются
        • при использовании изоляции полости, капли раствора удаляются с верхней кромки
        • при использовании частичной изоляции полости упираются во внутренний лист полости.
        • Толщина внешней створки одинакова, любой используемый камень не должен выступать в полость
        • По ходу работ устанавливаются барьеры полости.
        • Защита полых стен во время строительства

          Полые каменные стены должны быть защищены при остановке работ e.грамм. на непогоду или на ночь. Верх обеих створок, а также полость и любая изоляция должны быть покрыты мешковиной или пластиковым листом и должным образом закреплены на месте.

          Каменная кладка может быть построена вокруг:

    Как установить дверь для домашних животных в стену

    Хотите дать своему питомцу свободу выбора собственной двери, но не хотите испортить свою? Тогда это отличная идея, чтобы рассмотреть возможность установки на стене. Входная дверца для собак — отличный способ для владельцев домашних животных предоставить своим питомцам свободный доступ на улицу, даже когда их нет рядом, а это означает, что им не нужно полагаться на друзей или соседей, чтобы выпустить своего питомца.Однако, если вы не устанавливаете в раздвижную стеклянную дверь, установка откидной двери для домашних животных во внутреннюю или внешнюю дверь может разрушить дверную раму. Вот почему дверцы для собак на стенах — отличная идея для улучшения дома: дыру в стене будет легче исправить, если вы решите убрать дверцу для домашних животных позже.

    В этой статье мы обсудим, как установить дверцу для собак в разные виды стен, в том числе:

    Вы также можете ознакомиться с нашим руководством по установке двери для домашних животных своими руками. Рассмотрим каждый из них по порядку.

    Все о собачьих дверях для стен

    Двери для собак для стен бывают разных размеров, чтобы они подходили как для маленьких, так и для очень крупных собак. Одной из лучших дверей для домашних животных для стен является энергоэффективная дверца Endura Flap для стен, доступная в размерах: малый, средний, большой и очень большой. Эта дверь для домашних животных, предназначенная для экстремальных погодных условий, оснащена нечеткой уплотняющей полосой, которая окружает дверную раму для домашних животных, и изготовлена ​​​​с прочным клапаном, который полностью защищен от атмосферных воздействий. Хотите защититься от енотов? Обратите внимание на дверцу для домашних животных Cat Mate Elite 355 Chip and Disc, которая устанавливается в 4-дюймовые стены (для дополнительного обрамления туннель настенного адаптера можно приобрести отдельно).

    Посмотрите наш полный список дверок для домашних животных для стен, чтобы увидеть больше вариантов. Посмотрите наши кошачьи двери для стен, чтобы найти идеальную дверь для вашего кошачьего друга. Из-за плотного графика в напряженной жизни в наши дни вы, возможно, не всегда сможете реагировать на сигналы о том, что вашей собаке нужно выйти на улицу. В таком случае результатом может быть неприятный беспорядок. Установив дверцу для собаки в стену, ваша собака сможет свободно передвигаться, не прерывая просмотр любимого телесериала! Будучи очень удобной для домовладельцев и их питомцев, дверца для собак через стену может облегчить жизнь им обоим.

    Установка собачьей дверцы на наружную стену

    Для установки дверей для собак требуются другие шаги и инструменты, чем для дверных креплений. Чтобы установить собачью дверь на наружную стену, вам потребуется профессиональное оборудование, такое как молоток, лобзик, дрель и отвертка.

    Необходимые инструменты:
    • Молоток
    • Электролобзик
    • Дрель
    • Отвертка
    • Карандаш
    • Шурупы для гипсокартона
    • Рычажные болты
    • Маска для лица
    • Защитные очки
    • Рулетка

    Шаги установки:

    Шаг 1:  Во-первых, необходимо еще раз проверить стену на наличие электропроводки, стоек и водопроводных труб.Обнаружив стойки в стене, проведите между ними вертикальную линию на высоте примерно 10-12 дюймов над землей.

    Шаг 2:  Измерьте высоту плеч вашей собаки, отметьте ее на вертикальной линии и, используя эту отметку, проведите прямую горизонтальную линию.

    Шаг 3:  Возьмите шаблон идеального размера и сопоставьте отмеченные линии с линиями на шаблоне.

    Шаг 4:  Поместите шаблон на стену и точно обведите его контур.

    Шаг 5:  Используйте дрель, чтобы сделать отверстия внутри углов, и электролобзик, чтобы вырезать эти отверстия, начиная с углов и проходя по линиям. Шаг 6:  Теперь поместите рамку в вырез и проверьте, правильно ли она подходит. Если это не так, обрежьте отверстие еще раз.

    Шаг 7:  Поместите центральный локатор в вырез, поместите сторону двери внутрь стены и закрепите ее с помощью винтов для гипсокартона.

    Шаг 8:  Теперь поднимите крышку и нажмите на нее так, чтобы она коснулась внешней стены. После разметки отверстий на центральном локаторе можно снять дверь со стены внутри. Затем можно просверлить отмеченные отверстия.

    Шаг 9:  Просверлив отверстия для болтов в гипсокартоне, вы сможете расположить внешнюю и внутреннюю рамы вместе с откидной створкой.

    Что нужно помнить:

    • Установленные болты нельзя перетягивать.
    • Не забудьте загерметизировать стену изнутри, чтобы предотвратить проникновение влаги внутрь стены.
    • Хорошо приучите свою собаку, чтобы она чувствовала себя комфортно при использовании дверцы для домашних животных.
    При установке собачьих дверей через наружную стену важно получить качественную дверь, ведь вы прорубаете дыру в своем доме! Обладая прочным алюминиевым каркасом и туннелями для максимальной прочности, лучшие настенные двери для собак будут иметь вариант с двойным клапаном для дополнительной изоляции.Настенные двери для домашних животных Endura и Hale Wall Mounts обладают всеми этими качествами. Двери Cat для стен монтируются аналогично, но всегда читайте инструкции производителя по установке!

    Установка собачьей двери в оштукатуренную стену Установка откидной двери для собак на оштукатуренную стену может показаться сложной задачей, но если все сделано правильно, она дает некоторые явные преимущества для вас и вашего питомца, которые перевешивают все проблемы, с которыми вы столкнулись при ее установке.Однако его правильная установка – залог успеха.

    Необходимые инструменты:
    • Перфоратор
    • Лента
    • Шпатель
    • Кольцевая пила
    • Карандаш
    • Ножницы по металлу
    • Винт
    • Герметик
    • Маска для лица
    • Защитные очки

    Этапы установки

    Шаг 1:  Во-первых, вам нужно дважды проверить стену на наличие электричества, стоек и водопроводных труб.После удаления гипсокартона с внутренней стороны снимите изоляцию, чтобы получить чистую область, которая облегчает доступ к внутренней стороне внешней стены.

    Шаг 2: Наклейте пластиковый лист на внутреннюю часть выреза, чтобы предотвратить попадание мусора внутрь дома и упростить уборку.

    Шаг 3:  Теперь начните сверлить всю стену таким образом, чтобы отверстия над внешней стеной помогли вам разрезать стену снаружи.

    Шаг 4:  Также можно обклеить периметр необходимого проема снаружи. Отклеив желаемую область, вы гарантируете, что разрез не расширится, и еще больше уменьшит крошение краев.

    Шаг 5:  Чтобы прорезать штукатурку, можно использовать шпатель. Для сглаживания краев (среза) предпочтительнее использовать шпатель или кольцевую пилу.

    Шаг 6:  Сделав чистое отверстие в стене, поместите дверь для домашних животных в это отверстие изнутри.Используйте карандаш, чтобы отметить часть туннеля, которую вам нужно отрезать. Теперь используйте ножницы по металлу или электролобзик с соответствующим лезвием, чтобы обрезать туннель.

    Шаг 7:  Еще один шаг – закрепить внешнюю часть двери для домашних животных. Используйте дрель, чтобы проникнуть сквозь внешний фланец и закрепить его на раме туннеля с помощью винтов. Вы можете нанести герметик на внешнюю часть двери, где она соединяется со стеной.

    Шаг 8:  Также вы можете добавить ковер на дно и стенки дверцы для животных для лучшей отделки.

    Что нужно помнить:

    • Всегда используйте силиконовый герметик для приклеивания ковра к туннелю.
    • В случае, если внешний пол сравнительно ниже внутреннего настила, вы можете использовать платформу, по которой вашей собаке будет легко и безопасно пройти.
    Штукатурные стены обычно имеют толщину менее 8 дюймов, поэтому туннели не должны быть такими же длинными, как для кирпичных или бетонных стен. Кроме того, стены из штукатурки обычно встречаются в более умеренном климате (например, в центральной Калифорнии), поэтому энергоэффективность не так важна.Несколько хороших дверей для таких стен — это Ideal Ruff Weather или Endura Flap (в версии с одним клапаном). Дверь для кошек для внутренних стен может следовать аналогичному процессу установки, но всегда читайте инструкции производителя по установке!

    Установка дверцы для собаки в кирпичную стену

    Чтобы установить собачью дверь в кирпичную стену, вам понадобятся профессиональные инструменты для каменной кладки, такие как перфоратор и сабельная пила. Вы также можете арендовать это оборудование в случае чрезвычайной ситуации.Рекомендуется сначала удалить изоляцию, прорезав отверстие во внутренней стене (как при установке через штукатурку), прежде чем проходить через кирпич. Наклейте пластиковый лист на внутреннюю часть выреза, чтобы предотвратить попадание мусора внутрь дома и упростить уборку.

    Необходимые инструменты:
    • Перфоратор
    • Сабельная пила
    • Ткань 1/2 дюйма
    • Сверло по каменной кладке
    • Алмазный пильный диск
    • Карандаш
    • Разрушительный брус
    • Маска для лица
    • Защитные очки
    • Рулетка

    Этапы установки:

    Шаг 1:  Во-первых, необходимо еще раз проверить стену на наличие электропроводки, стоек и водопроводных труб.Используйте ткань, чтобы очистить внутреннюю поверхность кирпичной стены, снимите размеры двери для домашних животных и отметьте ее контур на поверхности кирпича.

    Шаг 2:  Убедитесь, что сверло расположено таким образом, что его внешний край проходит прямо над линией, определяющей предполагаемое отверстие.

    Шаг 3:  Просверлите кирпич и повторите тот же процесс на каждом углу.

    Шаг 4:  В верхнем левом углу контура вставьте кончик диска для сабельной пилы (в отверстие) и поместите его таким образом, чтобы он легко отрезал линию с левой стороны контура. новое открытие.

    Шаг 5:  Теперь вы можете использовать демонстрационную пилу, чтобы разрезать линию с правой стороны, а затем верхнюю и нижнюю.

    Шаг 6:  Возьмите отбойный брусок, наденьте его плоский конец на верхний край отверстия и потяните наружу, чтобы извлечь обрезанный кирпич. Повторяйте вышеуказанные шаги, пока не удалите весь кирпич.

    Что нужно помнить:

    • Убедитесь, что вы правильно измерили размер двери для домашних животных, чтобы создать соответствующий проем.
    • Перед резкой кирпичной стены всегда проверяйте электрические и водопроводные линии, проложенные между внутренней и внешней поверхностью стены.

    Лучшие двери для кирпичных стен имеют более длинные туннели, чтобы они могли обрамлять более толстые материалы. Hale может обрамлять стену шириной до 16 дюймов, что делает его идеальным для установки из кирпича, камня или бетонных блоков. Эта инсталляция была сделана компанией Pet Independence, которая также предоставила нам фотографии.

    Стоимость установки собачьей двери в стене

    Установка дверцы для собак в стену сопряжена с некоторыми трудностями, особенно если вы не знаете, что делать.Поскольку это трудоемкая задача (вырезать отверстие в стене), требующая строительных ноу-хау, мы рекомендуем вам нанять профессионального установщика дверей для домашних животных в вашем районе, чтобы установить дверь для собаки. Кроме того, наличие электрических проводов и труб в стене делает более важным привлечение профессиональной помощи. Установка двери через стену может быть дешевле, если вы делаете это самостоятельно, но если вы не очень практичны, время и усилия, которые вы вкладываете, могут стоить больше, чем «200–300 долларов», которые вы заплатили бы за профессиональную снасть. работа за вас (не говоря уже о стоимости любого ремонта, если что-то было сделано не так с первого раза).

    Общая стоимость может варьироваться в зависимости от необходимых инструментов и типа стены, на которую вы хотите установить дверцу для собак. Более того, это также зависит от того, что обнаружит подрядчик, когда пробурит пробную скважину. Если есть шпильки, электрическая арматура или сантехника, то, возможно, придется внести некоторые изменения, если вы все еще хотите установить дверцу для собак. Это может включать в себя переделку или изменение маршрута электропроводки и трубопроводов, что еще больше увеличит стоимость установки по времени и по частям.

    Имейте в виду следующие 5 важных моментов, прежде чем приступить к самостоятельной установке дверей для домашних животных:

    1) Спросите себя, насколько вы на самом деле умелы? Если у вас есть сомнения, сдавайтесь!

    2) Знаете, где в стене находятся провода/шпильки? Это очень важно, так как разрезание электрических проводов, труб или несущих стоек может привести к серьезным травмам и повреждению вашего дома. Вы можете использовать инструмент поиска шипов, чтобы облегчить этот процесс.

    3)  Подойдет ли дверца для вашего питомца между стойками? Некоторые двери имеют более широкие грубые проемы, чем другие, и в зависимости от того, как оформлен ваш дом и где вы ставите дверь, вам может не хватить места.И последнее, что вы хотите сделать, это узнать, проделав дыру в своей стене.

    4)  На какой высоте от земли следует устанавливать дверь для домашних животных? Как правило, вы хотите, чтобы ваши питомцы перешагивали примерно 3–5 дюймов, и убедитесь, что верхняя часть крышки установлена ​​как минимум на 1 дюйм выше самой высокой части спины вашей собаки. В инструкциях по установке двери для вашего питомца должны быть рекомендуемые советы по размещению шаблона.

    5)  Заранее прочтите прилагаемые инструкции по установке (и посмотрите онлайн-видео). Это очень полезно, даже если вы не устанавливаете его самостоятельно.Вы и ваш подрядчик можете пройти через это вместе, и таким образом вы убедитесь, что они также правильно его устанавливают.

    Подробнее об этом читайте на странице «Установка двери для домашних животных своими руками».

    Часто задаваемые вопросы

    Как выбрать дверцу для собак?

    При выборе собачьей двери для стен учитывайте следующее:

    1. Климат, в котором вы живете.

    2. Размер вашей собаки.

    3. Если у вас есть несколько домашних животных, делящих дверь.

    4. Если хотите качественно или экономично.

    Как работает дверца для собак?

    Дверь-собачка для стен устанавливается непосредственно в стену с туннелями, чтобы предотвратить повреждение водой. Крышка на дверце для собак позволяет вашей собаке входить и выходить, когда ей заблагорассудится.

    Сколько стоит дверь с собачьей дверью?

    Дверь для собак, предварительно встроенная в дверь, обычно стоит более 1000 долларов. Дверь для собак сама по себе может стоить всего 50 долларов.

    Как называется дверца для собак?

    Дверь для собак часто также называют дверцей для собак.

    Двери для собак подходят для собак?

    Дверца для собачек — отличный выбор для собак, которые любят гулять на улице. Это позволяет им приходить и уходить на своих условиях для дополнительных упражнений в течение дня.

    Как устроены двери для собачек?

    Дверь для собачки устанавливается в вашу стену, дверь или другое место и представляет собой откидную створку, через которую ваш питомец может проталкиваться, чтобы выйти и выйти со двора.

    Как выбрать дверцу для собак?

    При выборе собачьей двери для стен учитывайте следующее:
    1.Климат, в котором вы живете.
    2. Размер вашей собаки.
    3. Если у вас есть несколько домашних животных, делящих дверь.
    4. Если хотите качественно или экономично.

    Сколько стоит собачья дверь?

    Дверь для собачки может стоить от 50 до 400 долларов в зависимости от марки и качества.

    Безопасное обращение с ремонтом кирпича

    На протяжении всей истории люди использовали все мыслимые вещества для строительства сооружений. От соломы и олова до стали и бетона, они различаются по плотности, доступности и долговечности.Одним из самых распространенных и высокоэффективных является кирпич.

    Строительство в колониальной Америке сделало кирпич центральным элементом строительства на Восточном побережье. Эта тенденция переместилась на запад в 199028-м -м веке и продолжается сегодня, поскольку подрядчики часто сочетают штукатурку, сайдинг и кирпич для экстерьера современного дома. Скорее всего, если вы домовладелец или ремонтник, вам приходилось иметь дело с кирпичом — и вы знаете, как трудно пройти через кирпич.

    Здесь мы обсуждаем кирпичную кладку как с домовладельцами, так и с профессионалами – что такое кирпичная пыль и как защитить от нее легкие.

    Работа с каменной кладкой

    Идея строительства из кирпича довольно проста: поддержите его, замажьте, сложите и повторите. Сложность заключается в том, когда приходит время ремонтировать этот кирпич. Из-за того, что он очень твердый, его может быть больно резать или сверлить. Со временем выветривание и общее давление конструкции приведут к растрескиванию кирпичей и выпадению раствора. Это часто включает удаление раствора и кирпичей и их замену.

    Для наружной стены это не так сложно.Когда вы имеете дело с внутренними стенами, это совершенно новая игра. Использование шлифовальной машины на строительном растворе или кирпиче отправит пыль во все стороны.

    Вам нужен метод управления им. Часто при работе с твердыми материалами, такими как кирпич или бетон, можно использовать влажную шлифовальную машину или пилу для увлажнения пыли, но, опять же, работа внутри помещения совершенно другая.

    Работаем с системами пылеподавления. Их много на рынке, и мы рекомендуем вам найти подходящую систему пылеудаления.Если вы выполняете разовую работу, это спасет ваш дом от пыли и сэкономит ваше время на уборку. Если вы работаете профессионально, ваши клиенты — и ваше тело — скажут вам спасибо позже.

    Опасности кирпичной кладки

    Самая большая угроза при работе с кирпичом — это то, чем вы дышите. Двуокись кремния или кремнезем — это встречающееся в природе соединение, содержащееся в горных породах, в том числе в строительном растворе и кирпиче. Обычно это нереакционноспособное вещество, поэтому в относительно нетронутом состоянии кремнезем сохраняет свою кристаллическую структуру; однако, когда он попадает под лезвие пилы или шлифовального станка, эта кристаллическая структура измельчается.Когда его структура разрушена, кремнезем выбрасывается в воздух в виде микроскопических частиц, которые вы вдыхаете.

    При вдыхании кремний проходит через верхние дыхательные пути, вниз по трахее и в легкие. Попав в легкие, частицы настолько малы, что попадают в самые маленькие воздушные мешочки в ваших легких, где ваше тело фактически поглощает кислород, которым вы вдыхаете. По сути, кремнезем блокирует эти крошечные воздушные мешочки, что затрудняет дыхание и сложнее с большим количеством наращивания. У вас все меньше и меньше места для дыхания, ваша легочная ткань превращается в рубцовую ткань, а кремнезем действует как канцероген или агент, вызывающий рак.    Ваша жизнь постепенно сокращается. После многих лет его вдыхания человеку может быть поставлен медицинский диагноз силикоз. Вы можете узнать больше об этом заболевании на странице силикоза в Википедии.

    Это звучит как ужасная судьба, но ее можно предотвратить с помощью надлежащего оборудования для обеспечения безопасности и системы пылеподавления.

    Что мы рекомендуем

    Первый шаг любой работы, вам нужны защитные очки или защитные очки.Приобретите качественную пару, которая не только закрывает переднюю часть глаза, но и полностью облегает глазницу. Если вы хотите быть особенно осторожным, защитные очки, одобренные OSHA, обеспечивают одностороннюю вентиляцию тумана и закрывают все пространство вокруг глаз.

    Полная система контроля запыленности удерживает пыль и защищает ваши легкие.

    Во-вторых, респиратор нужен, и не любой. Силикагель — это микрочастицы, которые не пропускают большинство стандартных респираторов. Присмотритесь к респиратору класса 100 (N100, R100 или P100), который блокирует частицы кремнезема.

    Наконец, система пылеподавления. Даже при полностью функционирующей системе защиты от пыли вам все равно следует носить очки и респиратор.  Система пылеподавления обычно состоит из следующих элементов:

    • Инструмент
    • Пылезащитный кожух
    • Пылесос HEPA

    Выберите свой инструмент: При использовании угловой шлифовальной машины вам понадобится алмазный диск. Если вы выполняете больше работ по кладке на земле, бензиновые отрезные пилы справятся с задачей.Для сверления используйте сверло по камню.

    Пылезащитные кожухи: На рынке представлено множество пылезащитных кожухов. Найдите тот, который соответствует вашей цели. Наш CutBuddie идеально подходит в качестве пылезащитного кожуха угловой шлифовальной машины. Используйте наши DustBull и DustBuddie for Flatwork при работе с твердыми или плоскими поверхностями, а BitBuddie — при сверлении и отборе керна в бетоне. Это сосуды, которые цепляются за ваш инструмент и улавливают пыль.

    CutBuddie для резки и заправки угловыми шлифовальными машинами

    Вакуумная система: Во-первых, вам нужен сертифицированный пылесос HEPA.Пылесосы HEPA не просто отфильтровывают пыль — они отфильтровывают почти все частицы, включая бактерии, асбест, свинец — и кремнезем . Каким бы дорогим он ни казался, пылесос HEPA защитит не только ваши легкие, но и вашу рабочую площадку от штрафов OSHA (если вы профессионал).

    кубических футов в минуту (кубических футов в минуту) является наиболее важным показателем при выборе вакуума. Чем выше CFM, тем больше воздуха будет проходить через ваш пылесос. На каждый дюйм используемого вами лезвия ваша вакуумная система должна иметь 25 кубических футов в минуту.Например, 5-дюймовая кофемолка должна использовать вакуум 125 кубических футов в минуту или выше. При использовании более крупной режущей установки, такой как отрезная пила, вам, скорее всего, понадобится более мощная вакуумная система или два пылесоса, соединенных вместе. Наш комплект D0016 позволяет соединить два пылесоса для сухой и влажной уборки.

    Завершение

    Это много информации, но мы собрали интерактивный инструмент Silica Tool , чтобы помочь вам определить оптимальную настройку для вашей работы. Бесплатно для использования, просто введите информацию о своей работе, и он скажет вам, что использовать.Вы можете найти его на www.dustlesstools.com/osha/. Наконец, если у вас есть вопросы по обращению с кирпичом, кремнеземом и настройке оптимальной системы пылеудаления, просто позвоните нам по телефону (435) 637-5885 — мы будем рады дать совет!

    Какие бывают виды кладки стен?

    Кирпичная кладка — слово, используемое для строительства с раствором в качестве вяжущего материала с отдельными блоками кирпича, камня, мрамора, гранита, бетонных блоков, плитки и т. д. Строительный раствор — это смесь вяжущего материала с песком.Вяжущими материалами могут быть цемент, известь, грунт или любые другие.

    Долговечность и прочность каменных стеновых конструкций зависят от типа и качества используемых материалов, а также качества изготовления.

    Работа по строительству зданий — это один из видов искусства. Таким образом, существует линейная зависимость между конструкцией и строительными материалами. Сегодняшние современные жилищные ассоциации, архитекторы и инженеры обеспокоены «каменными стенами». Кирпичная кладка вместе с деревом считается одним из важнейших строительных материалов в истории человечества.Он использовался в качестве строительного материала на протяжении нескольких тысяч лет и до сих пор используется. В последние десятилетия стали часто использоваться другие материалы, такие как сталь и бетон, которые заменили кирпичную кладку в качестве конструкционного материала. Такая ситуация наблюдается и особенно примечательна во всех странах, где почти все новые здания строятся с использованием железобетона. Кирпичная кладка в основном использовалась как нестроительный материал, как заполнение железобетонных и стальных каркасов.Поэтому в уме должен возникнуть вопрос – что это такое? Как это работает или что с этим делать?

    Самой прочной частью любого здания или сооружения в этом отношении являются каменные стены. Поскольку они обеспечивают прочность и долговечность любой конструкции, и в то же время помогают контролировать температуру внутри и снаружи. В общем, он держит в помещении и снаружи.

    Когда вы слышите слово «каменная кладка», первое, что вам приходит в голову, — это конструкция, связующим материалом которой является раствор.Также используются одиночные или, вернее, отдельные камни, кирпичи, граниты, мраморы, плитки, бетонные блоки и многое другое. В растворе используется песок, в отличие от шпаклевки и других веществ. Материалы для вяжущей смеси изготавливаются из извести, цемента, грунта, а также из нескольких других материалов, из которых она может быть изготовлена.

    Конечно, насколько прочной и долговечной будет каменная конструкция стены, будет зависеть от типа используемых материалов, мастерства и качества каменной конструкции стены.Это также зависит от типа отдельных блоков, которые используются для кладки стен, и от того, для чего они будут использоваться.

    Ищете клей? Не ищите дальше, купите клей для плитки в CMP Stonemason Supplies.

    Что такое каменные стены?

    Кирпичные стены являются наиболее прочной частью любого здания или сооружения. Каменная кладка — это слово, используемое для разработки с раствором в качестве связующего материала с отдельными единицами блоков, камней, мрамора, камней, сплошных квадратов, плиток и так далее.Раствор представляет собой смесь ограничивающего материала с песком. Ограничивающими материалами могут быть бетон, известь, грунт или любые другие строительные материалы.

    Профессионалы занимаются каменной кладкой, а агрегат работает для различных целей. Некоторые работы для строительных конструкций, некоторые делают барьеры для границ, чтобы отделить линию собственности, а некоторые делают стены дома для структурного использования.

    Типы кладки стен в строительстве

    В зависимости от типа отдельных блоков, используемых для кладки стен, и их функций, типы каменных стен бывают:

    Несущие кирпичные стены

    Несущие каменные стены строятся из кирпича, камня или бетонных блоков.Эти стены напрямую передают нагрузки с крыши на фундамент. Эти стены могут быть как внешними, так и внутренними. Строительная система с несущими стенами экономичнее, чем система с каркасными конструкциями.

    Толщина несущих стен зависит от величины нагрузки от кровли, которую она должна нести. Например, несущая стена только с цокольным этажом может иметь наружные стены толщиной 230 мм, а с одним или несколькими этажами над ней, в зависимости от типа помещения, ее толщина может быть увеличена.

    Несущая стена – стена, несущая возложенную на нее нагрузку, которая зависит от веса конструкции и работы фундаментной конструкции. Обычно такой тип стен используется для больших зданий. например строительство жилья или высотных зданий. Он в основном сделан из кирпича, бетонных блоков или камня. Несущая стена помогает переносить вес с корня на фундамент. Этот тип стены зависит от типов зданий и их количества этажей, толщина которых оценивается как подходящая, чтобы выдерживать вес над ними.Без этой стены существует вероятность неустойчивости фундаментных работ стен. Другой, этот тип стены также может быть наружным и внутренним. Несущие стены являются гибкими, потому что на них легко потратить немного денег, чем на другие типы стен, поскольку это традиционная каркасная конструкция строительства зданий. Несущие стены могут быть армированными или неармированными каменными стенами.

    Ненесущие стены, которые предназначены только для того, чтобы нести сами себя и вес прикрепленной облицовки или обшивки.Стены такого типа не обеспечивают структурной поддержки и могут быть внутренними или внешними стенами.

    Стены из армированной кладки

    Стены из железобетонной кладки могут быть несущими или ненесущими. Использование арматуры в стенах помогает им выдерживать силы растяжения и большие сжимающие нагрузки. Стены из неармированной кладки подвержены трещинам и разрушению при больших сжимающих нагрузках и во время землетрясений. У них мало возможностей противостоять боковым силам во время сильного дождя и ветра.Трещины также образуются в неармированных каменных стенах из-за давления грунта или неравномерной осадки фундамента.

    Для преодоления таких проблем используются стены из армированной кладки. Используется арматура в стенах через необходимые промежутки как по горизонтали, так и по вертикали. Размеры арматуры, их количество и шаг определяют исходя из нагрузок на стены и конструктивных условий.

    Стена из армированной кладки изготавливается из любого кирпича, бетона или другого типа кладочных материалов, которые усиливают использование других строительных материалов для повышения устойчивости к износу из-за нагрузки на вес или других форм нагрузки.Такой тип стены может быть ненесущим или несущим. Один из распространенных примеров каменной кладки включает наружные стены, созданные с использованием бетонных блоков или глиняных кирпичей. Наряду с этими материалами в конструкцию встраиваются стальные стержни, часто с использованием некоторого вертикального каркаса, который позволяет нести вес соединительных стен и перекрытий внутри здания. Использование этого типа стен помогает противостоять силам давления и большим нагрузкам на сжатие. При землетрясении или разрушении под действием больших сжимающих нагрузок неармированные стены могут треснуть по горизонтали.Назначение этого типа стен – защитить стены от трещин и сделать их прочными для борьбы с неожиданными землетрясениями или другими стихийными бедствиями. Чтобы победить эти проблемы, используются армированные стены; а их количество и расстояние зависят от стен и состояния конструкции. Армирование может применяться как в горизонтальном, так и в вертикальном порядке при необходимом отводе.

    Стены из пустотелой кладки

    Стены из пустотелой или пустотелой каменной кладки используются для предотвращения проникновения влаги внутрь здания за счет создания полого пространства между внешней и внутренней поверхностью стены.Эти стены также помогают контролировать температуру внутри здания с внешней стены, поскольку полое пространство ограничивает прохождение тепла через стену.

    При длительном воздействии влаги на стену и проникновении через наружную поверхность вода достигает полости полого пространства и стекает вниз. Затем они сливаются через дренажные отверстия наружу здания. Эти полые пространства могут быть покрыты водоотталкивающим покрытием или гидроизоляцией, чтобы еще больше уменьшить проникновение влаги.

    Кладка пустотелых стен из цементных блоков. Этот тип кладки стен используется для предотвращения проникновения сырости внутрь здания. Это создает полое пространство между внешней и внутренней стенами каменной кладки. Полая стена также поможет с климат-контролем. Современные каменные стены строятся из пустотелых каменных блоков или комбинированных пустотелых и полнотелых каменных блоков.

    Сплошные стены систематически аттестуются металлическими связями, каменной кладкой или коллективным армированием.

    Стены из композитной кладки

    Эти стены построены из двух или более элементов, таких как камни или кирпичи и пустотелые кирпичи. Этот вид каменной кладки стен делается для лучшего внешнего вида с экономией.

    В композитных каменных стенах две нити каменных блоков сооружаются скрепленными друг с другом. Напротив, одна стена может быть кирпичной или каменной кладкой, а другая может быть пустотелым кирпичом. Шов представляет собой непрерывный вертикальный участок кладки толщиной в одну единицу.

    Эти тросы соединяются между собой либо горизонтальным армированием швов, либо стальными стяжками.

    Стены из композитной кладки изготавливаются из комбинации двух или более строительных материалов; камни и кирпичи или пустотелые кирпичи и кирпичи. Цель этого типа возведения стен – снизить общую стоимость строительства и сделать конструкцию долговечной за счет предоставления материалов лучшего качества и хорошего качества изготовления фасадов. Стены из композитной каменной кладки улучшают внешний вид конструкции, скрывая некачественные работы за счет использования материала высшего качества в желаемых местах.Этот тип стен лучше, потому что он экономически эффективен и визуально привлекателен.

    Кирпичные стены с последующим натяжением

    Стены из каменной кладки с последующим натяжением предназначены для усиления каменных стен против сил, которые могут вызвать напряжение в стене, таких как силы землетрясения или силы ветра.

    Эти стены строятся на уровне фундамента, а стержни пост-натяжения крепятся к фундаменту. Эти стержни проходят вертикально между витками или в сердцевине бетонных блоков кладки.

    После того, как строительство каменной стены завершено и выдержано, эти стержни натягиваются и закрепляются на стальном месте в верхней части стены.

    Последующее натяжение обеспечивает дополнительную осевую нагрузку на каменные конструкции и, таким образом, увеличивает устойчивость к боковым силам. Этот тип стен имеет по сравнению с традиционными армированными эквивалентами повышенную прочность в плоскости и отсутствие остаточных смещений стен после землетрясения. Последующее натяжение в настоящее время широко используется в мостах, приподнятых плитах (парковки и жилые или коммерческие здания), жилых фундаментах, стенах и колоннах.Дизайнеры обычно используют этот метод для создания зданий и сооружений с чистыми открытыми пространствами, дающими больше архитектурной свободы.

    Эти инструменты для резки гранита — лучший выбор для вашего следующего крупного проекта.

    Различные типы растворов для кладки

    Раствор распределяется между кладкой, затирками и заполняет полости блоков кладки. Если вы хотите узнать больше о деталях, прочитайте нашу статью «Раствор против раствора». Материал, который можно увидеть между кирпичами, — это раствор.Это то, что заставляет блоки каменной кладки оставаться вместе. Раствор играет важную роль в строительстве каменной кладки, и не менее важно использовать правильный раствор или раствор.

    Определить правильную смесь для строительного раствора или цементного раствора, чтобы сделать его идеальной прочности, не так просто сделать, что мы можем сделать, это объяснить это в ясной и краткой форме и надеяться, что вы сможете понять.

    Во-первых, давайте помнить, что строительный раствор или затирка должны иметь правильную прочность, чтобы не быть властной (в данном случае несущей), смесь для скрепления секций кладки не должна быть значительно прочнее, чем кирпичные блоки, так как это может привести к чрезмерной нагрузке на несущую конструкцию.

    Если смесь раствора не идеальна, она может в конечном итоге весить больше, чем сами элементы кладки, и вызвать повреждение конструкции в виде растрескивания и/или искристости. Раствор получил классификацию ASTM C 270 (Стандартная спецификация раствора для модульной кладки). Миномет имеет четыре различных типа, и вы можете найти их в списке ниже.

    Кроме того, раствор типа K больше не включен в стандарт ASTM C 270. Раствор предназначен для распределения между кладочными кирпичами, удерживая их вместе, и, поскольку раствор представляет собой тип пластика, он способен компенсировать любое движение внутри стены, не повреждая конструкцию.

    Миномет (тип M) Раствор

    (тип M) имеет минимальное давление 2500 фунтов на квадратный дюйм и используется только в областях, которые, как ожидается, выдержат значительную нагрузку, силы ветра, землетрясения и т. д. Этот конкретный тип раствора обычно используется с камнем. Раствор, изготовленный из чего-либо менее прочного, может преждевременно разрушить структуру и ее рабочее положение.

    Каждый раз, когда на изображении присутствуют экстремальные боковые нагрузки и/или гравитация (например, предыдущая конструкция конструкции использовалась ниже уровня земли и использовала боковые нагрузки или гравитацию для удержания стен.Который все еще может присутствовать). Это, в сочетании с использованием камня и/или некоторых других каменных блоков, имеет высокую прочность на сжатие.

    Миномет (тип S)

    Это ступка с минимальным давлением 1800 фунтов на квадратный дюйм. Это средняя сила, и называется (Тип S). Это раствор, который можно использовать для наружных конструкций, таких как патио, поскольку он используется для наружных стен, которые считаются ниже класса, поскольку он прочнее, чем (тип N). Это делает его хорошим выбором при работе с умеренно сопротивляющимся давлением почвы ниже уровня земли.

    Где обычно используется строительный раствор (тип S): он обычно используется в приложениях, которые считаются ниже уровня грунта и имеют нормальную или умеренную несущую способность. Кроме того, в местах, где каменная кладка соприкасается с землей, например, в неглубокой подпорной стене.

    Миномет (тип N) общего назначения Миномет

    (тип N) считается наиболее распространенным типом миномета. Этот тип раствора используется, когда нет других особых обстоятельств, требующих особой несущей способности конструкции.

    Тип N представляет собой полумягкую кладку или камень, и он изгибается лучше, чем раствор с высокой прочностью: чем мягче и гибче раствор, тем меньше опасений растрескивания элементов кладки.

    Раствор

    (Тип N) может использоваться для общего применения при возведении каменных стен, находящихся над областью, где происходит нормальная несущая способность.

    Миномет (тип O) Миномет

    (тип O) представляет собой раствор с низкой прочностью (минимум 350 фунтов на квадратный дюйм).Этот тип может использоваться для внутренних помещений, которые не являются несущими. В областях, которые являются структурно прочными, но по какой-либо причине нуждаются в ремонте, он будет отремонтирован с помощью раствора (типа O).

    Этот тип раствора используется для каменных блоков с низкой прочностью на сжатие, таких как коричневый камень и песчаник. Блоки каменной кладки такого типа обеспечивают большую гибкость и, таким образом, помогают предотвратить образование трещин в блоке.

    Раствор

    (тип O) используется для внутренних работ, которые, как ожидается, не будут нести большую нагрузку, и практически не используются снаружи.Использование этого типа каменной кладки повторно указывает на целостность конструкции и стены, которые все еще не повреждены.

    Миномет (тип K)

    Раствор (тип K) больше не может быть найден в списке ASTM C 270, хотя он по-прежнему будет использоваться в проектах, которые требуют сохранения доисторических времен. Этот тип раствора не повредит хрупкую конструкцию или хрупкие камни, поскольку он имеет самую низкую прочность на сжатие среди всех растворов.

    Раствор

    (тип K) используется для консервации доисторических построек, для чего требуется использование раствора с низкой прочностью, чтобы избежать каких-либо повреждений.Имейте в виду, конечно, что тип К не обеспечивает несущей способности.

    CMP Stonemason Supplies предлагает лучшее оборудование для резки камня для вашего следующего проекта.

    Указание типа раствора

    Миномет имеет два разных способа выдачи строительных документов. У вас есть возможность выбрать или указать раствор, который затвердевает, или выбрать или указать ингредиенты раствора.

    Раствор должен быть правильно указан в соответствии со структурными требованиями, для которых он предназначен, если он должен правильно прилипать, когда вы не уверены в типах раствора и смеси, будьте в безопасности и проконсультируйтесь с настоящим инженером-строителем.

    Миномет, менее распространенный, чем другие, и используемый для критически важных приложений, должен быть создан в лаборатории. Этот тип также тестируется в лаборатории. Это раствор с техническими характеристиками.

    После двадцативосьмидневного периода отверждения наименьшая допустимая прочность на сжатие может быть определена составителем спецификаций по проценту воды, удерживаемой раствором, и проценту воздуха, удерживаемому раствором, а также по соотношению заполнителей в смеси. .Его нельзя использовать в полевых условиях, пока он не будет протестирован.

    Спецификации пропорций определяются спецификатором, поскольку определяется, каковы точные пропорции ингредиентов в смеси, что делается либо по весу, либо по объему. Таким образом можно будет замешивать раствор во время работы. Создание смеси занимает меньше времени.

    В строительстве зданий используются различные типы каменных стен. Кирпичные стены являются наиболее прочной частью любого здания или сооружения.Они обеспечивают прочность и долговечность конструкции, а также помогают контролировать внутреннюю и наружную температуру. Она отделяет здание от внешнего мира.

    Кирпичная кладка использовалась в строительстве на протяжении тысячелетий. Его можно использовать для формирования прочной облицовочной системы и для достижения различных эстетических эффектов. Элементы кладки могут располагаться в разных положениях для создания различных рисунков на внешней стене. Помимо формирования внешней облицовки, каменные стены могут служить частью несущего каркаса здания.Кирпичные стены также обычно повышают огнестойкость стеновой системы или конструктивных элементов.

    Кладка стен может быть одинарной или многослойной. Ширина кладки относится к толщине стены, равной толщине отдельных блоков.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
