2. Оценка систематической (приборной) погрешности

При прямых измеренияхзначение
измеряемой величины отсчитывается
непосредственно по шкале измерительного
прибора. Ошибка в отсчете может достигать
нескольких десятых долей деления шкалы.
Обычно при таких измерениях величину
систематической погрешности считают
равной половине цены деления шкалы

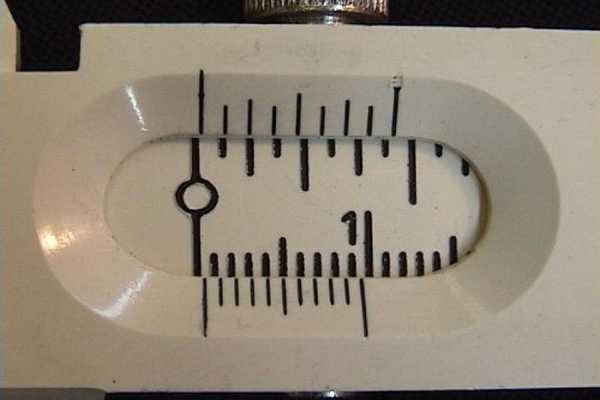

измерительного прибора. Например, при
измерении штангенциркулем с ценой
деления 0,05 мм величина приборной
погрешности измерения принимают равной
0,025 мм.

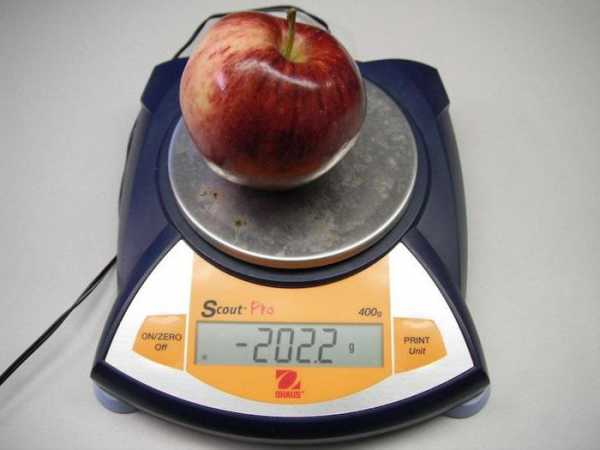

Цифровые измерительные приборы дают
значение измеряемых ими величин с
погрешностью, равной значению одной
единицы последнего разряда на шкале
прибора. Так, если цифровой вольтметр
показывает значение20,45 мВ, то абсолютная
погрешность при измерении равна
мВ.

Систематические погрешности возникают
и при использовании постоянных величин,
определяемых из таблиц. В подобных
случаях погрешность принимается равной
половине последнего значащего разряда.
Например, если в таблице значение
плотности стали дается величиной, равной
7,9∙103кг/м3, то абсолютная
погрешность в этом случае равнакг/м3.

Некоторые особенности в расчете приборных
погрешностей электроизмерительных
приборов будут рассмотрены ниже.

При определении систематической
(приборной) погрешности косвенных
измерений
функциональной величиныиспользуется
формула

,
(1)

где
— приборные ошибки прямых измерений
величины,-
частные производные функции по переменной.

В качестве примера, получим формулу для
расчета систематической погрешности
при измерении объема цилиндра. Формула
вычисления объема цилиндра имеет вид

.

Частные производные по переменным d
и hбудут равны

,.

Таким образом, формула для определения
абсолютной систематической погрешности
при измерении объема цилиндра в
соответствии с (2. ..) имеет следующий вид

,

где
иприборные
ошибки при измерении диаметра и высоты
цилиндра

3. Оценка случайной погрешности. Доверительный интервал и доверительная вероятность

Д

Рис. 1

ля подавляющего большинства простых
измерений достаточно хорошо выполняется
так называемый нормальный закон случайных
погрешностей (закон Гаусса), выведенный
из следующих эмпирических положений.

  1. погрешности измерений могут принимать
    непрерывный ряд значений;

  2. при большом числе измерений погрешности
    одинаковой величины, но разного знака
    встречаются одинаково часто,

  3. чем больше величина случайной погрешности,
    тем меньше вероятность ее появления.

График нормального закона распределения
Гаусса представлен на рис.1. Уравнение
кривой имеет вид

,
(2)

где
— функция распределения случайных ошибок
(погрешностей), характеризующая
вероятность появления ошибки,σ– средняя
квадратичная ошибка.

Величина σне
является случайной величиной и
характеризует процесс измерений. Если
условия измерений не изменяются, то σ
остается постоянной величиной. Квадрат
этой величины называютдисперсией
измерений.
Чем меньше дисперсия, тем
меньше разброс отдельных значений и
тем выше точность измерений.

Точное значение средней квадратичной
ошибки σ, как
и истинное значение измеряемой величины,
неизвестно. Существует так называемая
статистическая оценка этого параметра,
в соответствии с которой средняя
квадратичная ошибка равняется средней
квадратичной ошибке среднего
арифметического.
Величина которой определяется по формуле

,
(3)

где
— результатi-го
измерения;-
среднее арифметическое полученных
значений;n – число
измерений.

Чем больше число измерений, тем меньше
и тем больше оно приближается кσ.
Если истинное значение измеряемой
величины μ, ее среднее арифметическое
значение, полученное в результате
измерений ,
а случайная абсолютная погрешность,
то результат измерений запишется в виде.

Интервал значений от
до,
в который попадает истинное значение
измеряемой величины μ, называетсядоверительным интервалом.Посколькуявляется случайной величиной, то истинное
значение попадает в доверительный
интервал с вероятностью α, которая
называетсядоверительной вероятностью,илинадежностью измерений. Эта
величина численно равна площади
заштрихованной криволинейной трапеции.
(см. рис.)

Все это справедливо для достаточно
большого числа измерений, когда
близка к σ. Для отыскания доверительного
интервала и доверительной вероятности
при небольшом числе измерений, с которым
мы имеем дело в ходе выполнения
лабораторных работ, используетсяраспределение вероятностей Стьюдента.
Это распределение вероятностей
случайной величины,
называемойкоэффициентом Стьюдента,
дает значение доверительного интервалав долях средней квадратичной ошибки
среднего арифметического.

.

(4)

Распределение вероятностей этой величины
не зависит от σ2, а существенно
зависит от числа опытовn.С увеличением числа опытовnраспределение
Стьюдента стремится к распределению
Гаусса.

Функция распределения табулирована
(табл.1). Значение коэффициента Стьюдента
находится на пересечении строки,
соответствующей числу измерений n,
и столбца, соответствующего доверительной
вероятности α

Таблица 1.

n

α

n

α

0,8

0,9

0,95

0,98

0,8

0,9

0,95

0,98

3

1,9

2,9

4,3

7,0

6

1,5

2,0

2,6

3,4

4

1,6

2,4

3,2

4,5

7

1,4

1,9

2,4

3,1

5

1,5

2,1

2,8

3,7

8

1,4

1,9

2,4

3,9

Пользуясь данными таблицы, можно:

  1. определить доверительный интервал,
    задаваясь определенной вероятностью;

  2. выбрать доверительный интервал и
    определить доверительную вероятность.

При косвенных измерениях среднюю
квадратичную ошибку среднего
арифметического значения функции
вычисляют по формуле

.
(5)

Доверительный интервал и доверительная
вероятность определяются так же, как и
в случае прямых измерений.

Оценка суммарной погрешности измерений.
Запись окончательного результата.

Суммарную погрешность результата
измерений величины Х будем определять
как среднее квадратичное значение
систематической и случайной погрешностей

,
(6)

где δх – приборная погрешность, Δх
– случайная погрешность.

В качестве Х может быть как непосредственно,
так и косвенно измеряемая величина.

Окончательный результат измерений
рекомендуется представлять в следующем
виде

,
α=…, Е=…
(7)

Следует иметь в виду, что сами формулы
теории ошибок справедливы для большого
число измерений. Поэтому значение
случайной, а следовательно, и суммарной
погрешности определяется при малом nс большой ошибкой. При вычислении Δхпри числе измеренийрекомендуется
ограничиваться одной значащей цифрой,
если она больше 3 и двумя, если первая
значащая цифра меньше 3. Например, если
Δх= 0,042, то отбрасываем 2 и пишем
Δх=0,04, а если Δх=0,123, то пишем
Δх=0,12.

Число разрядов результата и суммарной
погрешности должно быть одинаковым.
Поэтому среднее арифметическое
погрешности должно быть одинаковым.
Поэтому среднее арифметическое
вычисляется вначале на один разряд
больше, чем измерение, а при записи
результата его значение уточняется до
числа разрядов суммарной ошибки.

studfiles.net

Систематическая погрешность — это… Виды систематических погрешностей

Любая процедура измерения вне зависимости от условий, в которых она проводится, сопряжена с погрешностями. Они представляют собой отклонения, искажающие представление о реальном значении величины.

Источники погрешностей

Отклонения возникают по самым разным причинам. К основным следует отнести:

  • Несовершенство конструкций измерительных средств или неточность их изготовления.
  • Несоблюдение правил при проведении процедуры.
  • Человеческий фактор.
  • Несовершенство методов и пр.

Классификация отклонений

В процессе измерения могут возникать систематические и случайные погрешности.

Систематические отклонения классифицируют по разным основаниям. В частности, в зависимости от характера проявления, их разделяют на периодические, постоянные и прогрессивные погрешности.

Также могут появиться грубые погрешности или промахи. Они возникают вследствие:

  • Ошибок специалиста.
  • Внезапного изменения условий измерения.
  • Неисправности оборудования и пр.

Систематические погрешности

Эти отклонения, как правило, можно изучить до начала измерения. Такие показатели остаются постоянными или изменяются закономерно при повторных измерениях одной величины. Результат исследования может корректироваться путем внесения поправок, если числовое значение отклонения известно, или с помощью таких измерительных средств, которые позволяют исключить влияние этих погрешностей без определения их значения.

При повторных измерениях действуют определенные законы, в соответствии с которыми изменяются значения систематических погрешностей. Эти отклонения можно иногда определить экспериментально. Соответственно, результат можно уточнить путем поправки.

Характер проявления

Как говорилось выше, по этому признаку выделяют три группы систематических погрешностей. Это:

  • Постоянные отклонения. К ним относят такие погрешности, которые на протяжение всего процесса измерения сохраняют свою величину. К примеру, если для определения какого-то показателя специалист использует шкалу прибора, градуировка которой имеет погрешность, то ее величина переносится на все результаты эксперимента.
  • Прогрессивные отклонения. Такие погрешности убывают или возрастают в ходе измерений. К ним относят, к примеру, отклонения, появляющиеся в результате износа контактирующих элементов измерительных средств, постепенное уменьшение напряжения токового источника, от которого питается измерительная цепь, и пр.
  • Периодические погрешности. Их значения определяются периодической функцией времени либо функцией перемещения указателя на приборе, используемом для измерения. Они возникают в индикаторах с круговой шкалой и стрелками.

Показатели отклонений могут изменяться за счет одновременного влияния нескольких систематических погрешностей. Это проявляется, например, при измерении температуры.

Другие виды

К систематическим отклонения относят также:

  • Теоретические погрешности. Их еще называют погрешностями измерительного метода.
  • Инструментальные погрешности.
  • Отклонения, возникающие вследствие неправильного расположения измерительного прибора.
  • Личные погрешности.
  • Отклонения, обусловленные влиянием внешних факторов.

Инструментальные погрешности

К ним относят отклонения, обусловленные свойствами используемых измерительных средств. К примеру, равноплечие весы идеально равноплечими быть не могут.

Отклонения возникают также вследствие трения сочленений подвижных элементов измерительных устройств. Они могут возникать из-за износа оборудования. Показатель износа, соответственно, будет зависеть от интенсивности эксплуатации прибора.

Погрешность результата

Правильность показаний некоторых измерительных средств зависит от положения их подвижных элементов относительно неподвижных. Речь, в частности, о таких приборах, как равноплечие весы, средства, частью конструкции которых является маятник или иные подвижные подвешенные детали. При отклонении прибора от правильного положения смещается точка отсчета и возникает погрешность результата. Для предупреждения ее появления при установке приборов используются специальные устройства: уровни, отвесы и пр.

Влияние внешних факторов

Температура, влажность, давление воздуха являются внешними условиями, влекущими появление погрешностей при изменении их величин. Если показатели тех или иных факторов выходят за рамки заданных границ, то могут возникнуть и дополнительные отклонения.

Погрешности измерительного метода

Они могут возникать в случае, когда между измеряемым свойством или явлением и принципом работы измерительного прибора отсутствует теоретически доказанная зависимость.

Погрешность метода обуславливается допущениями или упрощениями при применении эмпирических зависимостей и формул. Такая ситуация возникает, к примеру, при измерении твердости металлов разными способами: методами Бринелля, Роквелла, Виккерса и т. д. В каждом из них заданы свои условные единицы. Перевод результатов осуществляется приближенно.

Субъективные отклонения

Личные погрешности обусловливаются индивидуальными свойствами человека. Они, в свою очередь, связаны с особенностями организма, укоренившимися навыками (зачастую неправильными). К примеру, у всех людей разная скорость реакции на сигнал: на звук она варьируется в пределах 0,082-0,195 с., а на свет – 0,15-0,225 с.

Исключение погрешностей

Систематические отклонения влекут смещение результатов измерений. Наибольшую опасность в этих ситуациях представляют отклонения, которые остаются невыявленными и о наличии которых специалисты даже не подозревают. Такие погрешности становились причиной неверных научных выводов, установления ложных законов физики, несовершенных конструкций измерительных средств, брака в производстве.

Систематические погрешности необходимо выявить и исключить либо учесть при измерении. Способы исключения и учета отклонения разделяют на несколько групп:

  • Устранение источников отклонений до начала процедуры измерения (профилактика).
  • Исключение погрешностей в ходе процесса (экспериментальные методы).
  • Внесение поправок в результаты измерения. В этом случае погрешности исключаются методом вычисления.
  • Оценка пределов систематических погрешностей, если их исключение невозможно.

Устранение источников

Профилактические мероприятия перед началом измерения считаются наиболее рациональным способом исключения погрешностей. В этом случае специалист частично или полностью освобождается от необходимости выявлять и устранять отклонения в ходе измерения.

К наиболее эффективным профилактическим мероприятиям относятся:

  • Регулирование или ремонт измерительных средств. Необходимость в проведении этих мероприятий определяется при поверке.
  • Корректировка установки прибора. Для предотвращения смещения точки отсчета, перекосов и прочих негативных явлений используются отвесы и прочие приспособления.

Для устранения погрешностей, возникающих вследствие влияния внешних факторов, можно удалить непосредственный их источник или обеспечить защиту измерительного прибора от воздействия.

Исключение погрешностей в ходе экспериментов предполагает обычно проведение повторного измерения. В этой связи, описанные выше способы целесообразнее применять при работе со стабильными явлениями, показателями и пр.

Внесение поправок в результаты

Этот способ исключения систематических погрешностей предполагает исправление результата измерения путем вычисления.

Самым распространенным вариантом внесения поправок считается алгебраическое суммирование результата и самой поправки (с учетом знака). Ее числовое значение равно систематическому отклонению, а знак – противоположен. Таким способом исключается аддитивное отклонение.

В отдельных случаях систематическую погрешность можно исключить посредством умножения показателя, полученного в результате измерения, на поправочный коэффициент. Его значение приближается к единице (больше или меньше ее). Поправочным коэффициентом целесообразно пользоваться при необходимости исключить мультипликативную погрешность.

Оценка пределов отклонения

Она производится, когда исключить систематические погрешности на практике невозможно. Такое явление имеет место, если отклонения изучены недостаточно или изучены, но не могут использоваться для корректировки результата. Последнее характерно для интегрирующих измерительных средств (счетчиков).

Случайные погрешности

При повторном измерении постоянного физического показателя в одних и тех же условиях зачастую результаты незначительно отличаются. При этом отклонения между величинами не являются систематическими, не подчиняются каким-либо закономерностям. Такие погрешности принято именовать случайными.

Отклонения возникают при одновременном воздействии на процесс (объект, измерительное средство, специалиста и пр.) ряда факторов. Каждый источник может незначительно влиять на результат, но их совокупное воздействие приведет к значительному отклонению от действительного показателя измеряемого объекта.

Источники воздействия по-разному проявляют себя в тот или иной временной промежуток. При этом они действуют обособленно друг от друга, не имея какой-либо закономерной связи. Это приводит к различиям по знаку и размеру расхождений в результатах измерений. Они изменяются без какой-либо связи как с прежними, так и с последующими величинами. Соответственно, каким-либо образом их учесть невозможно.

В рамках теории вероятности используются математические методы, позволяющие изучать свойства случайных явлений в их больших совокупностях. В ходе развития измерительной техники и метрологии было установлено, что они полностью соответствуют задаче исследования случайных отклонений. Во многих случаях результаты, получаемые с их помощью, согласуются с данными, полученными опытным путем.

В теории вероятности случайным считается такое событие, наступление которого однозначно предугадать невозможно. Другими словами, в определенной совокупности условий это событие может наступить, а может и не наступить. При применении этого определения к сфере измерений можно говорить о том, что при выполнении повторных экспериментов с некоторым физическим показателем в одних и тех же условиях каждый из вероятных незначительных источников случайного изменения результатов может либо появиться, либо не появиться. Следовательно, отклонения становятся непредсказуемыми и по своей величине, и по знаку.

Учитывая вышесказанное, можно дать следующее определение случайным погрешностям: это такие отклонения, которые изменяются от одного измерения к другому, не поддаются непосредственному учету в связи с хаотическим изменением, обусловлены одновременным влиянием на результат нескольких факторов, обособленных друг от друга.

Наличие случайных погрешностей, в отличие от систематических, достаточно легко обнаруживается при повторном измерении.

fb.ru

12. Погрешность, классификация погрешностей.

Результат
измерений физической величины всегда
отличается от истинного значения на
некоторую величину, которая называется
погрешностью

КЛАССИФИКАЦИЯ:

1.
По способу выражения: абсолютные,
приведенные и относительные

2.
По источнику возникновения: методические
и инструментальные.

3.
По условиям и причинам возникновения:
основные и дополнительные

4.
По характеру изменения: систематические
и случайные.

5.
По зависимости от входной измеряемой
величины: аддитивные и мультипликативные

6.
По зависимости от инерционности:
статические и динамические.

13. Абсолютная, относительная и приведенная погрешности.

Абсолютная
погреш­ность

это разность между измеренным и
дейст­вительным значениями измеряемой
величины:

(1)

где
Аизм,
А —
измеряемое и действительное значения;
ΔА
— абсолютная
погрешность.

Абсолютную
погрешность выражают в единицах
измеряемой величины. Абсолютную
погрешность, взятую с обратным знаком,
называют поправкой.

Относительная
погрешность
р равна отношению абсолютной погрешности
ΔА
к
действительному значению измеряемой
величины и выражается в про­центах:

(2)

Приведенная
погрешность
измерительного прибо­ра — это отношение
абсолютной погрешности к но­минальному
значению. Номинальное значение для
прибора с односторонней шкалой равно
верхнему пределу измерения, для прибора
с двусторонней шкалой (с нулем посередине)
— арифметической сум­ме верхних
пределов измерения:

пр.
ном.

14. Методическая, инструментальная, систематическая и случайная погрешности.

Погрешность
метода

обусловлена несовершенством применяемого
метода измерения, неточностью формул
и математических зависимостей, описывающий
данный метод измерения, а также влиянием
средства измерения на объект свойства
которого изменяются.

Инструментальная
погрешность

(погрешность инструмента) обусловлена
особенностью конструкции измерительного
устройства, неточностью градуировки,
шкалы, а также неправильностью установки
измерительного устройства.

Инструментальная
погрешность, как правило, указывается
в паспорте на средство измерения и может
быть оценена в числовом выражении.

Систематическая
погрешность

— постоянная или закономерно изменяющаяся
погрешность при повторных измерениях
одной и той же величины в одинаковых
условиях измерения. Например, погрешность,
возникающая при измерении сопротивления
ампервольтметром, обусловленная разрядом
батареи питания.

Случайная
погрешность

— погрешность измерения, характер
изменения которой при повторных
измерениях одной и той же величины в
одинаковых условиях случайный. Например,
погрешность отсчета при нескольких
повторных измерениях.

Причиной
случайной погрешности является
одновременной действие многих случайных
факторов, каждый из которых в отдельности
мало влияет.

Случайная
погрешность может быть оценена и частично
снижена путём правильной обработки
методами математической статистики, а
также методами вероятности.

15. Основная и дополнительная, статическая и динамическая погрешности.

Основная
погрешность

— погрешность, возникающая в нормальных
условиях применения средства измерения
(температура, влажность, напряжение
питания и др.), которые нормируются и
указываются в стандартах или технических
условиях.

Дополнительная
погрешность

обуславливается отклонением одной или
нескольких влияющих величин от нормального
значения. Например, изменение температуры
окружающей среды, изменение влажности,
колебания напряжения питающей сети.
Значение дополнительной погрешности
нормируется и указывается в технической
документации на средства измерения.

Статическая
погрешность

— погрешность при измерении постоянной
по времени величины. Например, погрешность
измерения неизменного за время измерения
напряжения постоянного тока.

Динамическая
погрешность

— погрешность измерения изменяющейся
во времени величины. Например, погрешность
измерения коммутируемого напряжения
постоянного тока, обусловленная
переходными процессами при коммутации,
а также ограниченным быстродействием
измерительного прибора.

studfiles.net

56. Систематическая погрешность и ее виды

Систематической
погрешностью называется составляющая
погрешности измерения, остающаяся
постоянной или закономерно меняющаяся
при повторных измерениях одной и той
же величины. Совершенствование методов
измерения, использование высококачественных
материалов, прогрессивная технология
– все это позволяет на практике устранить
систематические погрешности настолько,
что при обработке результатов наблюдений
с их наличием зачастую не приходится
считаться.

Систематические
погрешности принято классифицировать
в зависимости от причин их возникновения
и по характеру их проявления при
измерениях. В зависимости от причин
возникновения рассматриваются четыре
вида систематических погрешностей.

Погрешности
метода

– теоретические погрешности, проистекающие
от ошибочности или недостаточной
разработки принятой теории метода
измерений в целом или от допущенных
упрощений при проведении измерений.

Погрешности
метода возникают также при экстраполяции
свойства, измеренного на ограниченной
части некоторого объекта, на весь объект,
если последний не обладает однородностью
измеряемого свойства. При определении
плотности вещества по измерениям массы
и объема некоторой пробы возникает
систематическая погрешность, если проба
содержала некоторое количество примесей,
а результат измерения принимается за
характеристику данного вещества вообще.

К
погрешностям метода следует отнести
также те погрешности, которые возникают
вследствие влияния измерительной
аппаратуры на измеряемые свойства
объекта. Подобные явления возникают,
например, при измерении длин, когда
измерительное усилие используемых
приборов достаточно велико, при
регистрации быстропротекающих процессов
недостаточно быстро действующей
аппаратуры, при измерениях температур
жидкостными или газовыми термометрами
и т. д.

Инструментальные
погрешности,

зависящие от погрешностей применяемых
средств измерений. Среди инструментальных
погрешностей в отдельную группу
выделяются погрешности схемы, не
связанные с неточностью изготовления
средств измерения и обязанные своим
происхождением самой структурной схеме
средств измерений. Исследование
инструментальных погрешностей является
предметом специальной дисциплины –
теории точности измерительныхустройств.

Погрешности,
обусловленные неправильной установкой
и взаимным расположением средств
измерения,

являющихся частью единого комплекса,
несогласованностью их характеристик,
влиянием внешних температурных,
гравитационных, радиационных и других
полей, нестабильностью источников
питания, несогласованностью входных и
выходных параметров электрических
цепей приборов и т. д.

Личные
погрешности,

обусловленные индивидуальными
особенностями наблюдателя. Такого рода
погрешности вызываются, например,
запаздыванием или опережением при
регистрации сигнала, неправильным
отсчетом десятых долей деления шкалы,
асимметрией, возникающей при установке
штриха посередине между двумя рисками.

По
характеру своего поведения в процессе
измерения систематические погрешности
подразделяются на постоянные и переменные.

studfiles.net

Случайные и систематические погрешности










ТОП 10:







Говоря о погрешностях измерений, следует, прежде всего, упомянуть о грубых погрешностях (промахах), возникающих вследствие недосмотра экспериментатора или неисправности аппаратуры. Такие ошибки происходят, если, например, экспериментатор неправильно прочтет номер деления на шкале, если в электрической цепи произойдет замыкание и вследствие других подобных причин. Грубых ошибок следует избегать. Если установлено, что они произошли, соответствующие измерения нужно отбрасывать.

Не связанные с грубыми ошибками погрешности опыта делятся на случайные и систематические. Многократно повторяя одни и те же измерения, можно заметить, что довольно часто их результаты не в точности равны друг другу, а «пляшут» вокруг некоторого среднего. Погрешности, меняющие величину и знак от опыта к опыту, называют случайными.

Случайные погрешности могут быть связаны с сухим трением (из-за которого стрелка прибора вместо того, чтобы останавливаться в правильном положении, «застревает» вблизи него), с люфтами в механических приспособлениях, с тряской, которую в городских условиях трудно исключить, с несовершенством объекта измерений (например, при измерении диаметра проволоки, которая из-за случайных причин, возникающих при изготовлении, имеет не вполне круглое сечение) или с особенностями самой измеряемой величины. Рассмотрим последний случай.

Пусть мы измеряем число космических частиц, проходящих в минуту через счетчик. При достаточно больших размерах счетчика это число может составлять несколько сот или даже тысяч. Пусть в первую минуту через счетчик прошло 345 частиц. Повторяя измерение, найдем, что в разных опытах получаются разные числа (вообще говоря, не слишком отличающиеся от 345). Это происходит потому, что в нашем случае число частиц, проходящих в минуту через счетчик, является случайной величиной. Космическое излучение правильно характеризовать не числом частиц, которые прошли через счетчик за выбранную минуту, а средним числом частиц, проходящих в минуту через счетчик, и средним отклонением чисел в различных опытах.



Не следует думать, что, говоря о прохождении космических частиц через счетчик, мы выбрали исключительное явление. Подобный разброс результатов измерения наблюдается при изучении (с помощью счетчиков) числа распадов в радиоактивных источниках, при изучении очень слабых токов, когда через измерительный прибор за время измерения проходит не очень большое число электронов или ионов (например, в чувствительных масс-спектрометрах), и во многих других случаях.

Случайные погрешности эксперимента исследуются путем сравнения результатов, полученных при нескольких опытах, поставленных в одинаковых условиях. Два-три измерения следует производить всегда. Если результаты совпали, то на этом следует остановиться. Если же они расходятся, нужно попытаться понять причину расхождения. Часто она связана с тем, что прибор неисправен, ненадежно закреплен или плохо смазан, что электрические контакты не пропаяны или недостаточно зажаты. В этом случае, прежде всего, нужно попытаться исправить аппаратуру. Если устранить причину не удается, нужно произвести несколько измерений и записать все полученные результаты. Ниже мы расскажем о том, как следует поступать с полученными числами.

Систематические погрешности сохраняют свою величину. (и знак!) во время эксперимента. Они могут быть связаны с ошибками приборов (неправильная шкала, неравномерно растягивающаяся пружина, неравномерный шаг микрометрического, винта, не равные плечи весов) и с самой постановкой опыта (определение скорости поезда по проходимому им расстоянию на участке, где движение происходит с небольшим ускорением, которое ускользнуло от внимания экспериментатора, влияние трения и т. д.). В результате систематических погрешностей разбросанные из-за случайных ошибок результаты опыта колеблются не вокруг истинного, а вокруг некоторого смещенного значения.

Рис. 1 поясняет различие между случайными и систематическими погрешностями. В ситуации, изображенной на рис. 1, а, систематическая погрешность

пренебрежимо мала. Измеренные значения отличаются от истинного вследствие случайных ошибок: опыта. На рис. 1, б изображены результаты опыта при наличии как случайных, так и систематических погрешностей.




При желании систематические погрешности опыта могут быть изучены и скомпенсированы путем внесения поправок в результаты измерений. Неравноплечность весов можно исследовать, меняя местами грузы на чашках весов. Неточность шкал электроизмерительных приборов можно установить, сравнивая их показания с показаниями более точных приборов, и т. д. Как правило, этого не делают. Если систематическая погрешность опыта для выбранной цели слишком велика, то обычно оказывается проще поставить новые, более точные приборы, чем исследовать погрешности старых.

Не следует думать, что различие между случайными и систематическими погрешностями является абсолютным. Оно связано с постановкой опыта. Производя измерения тока не одним, а несколькими разными амперметрами, мы превращаем систематическую ошибку, связанную с неточностью шкалы, в случайную ошибку, величина (и знак!) которой зависит от того, какой поставлен амперметр в данном опыте и т. д. Однако во всяком данном опыте – при заданной его постановке – различие между систематическими и случайными погрешностями всегда можно и нужно устанавливать с полной определенностью.

Случайные погрешности

Случайные величины, к которым относятся случайные погрешности, изучаются в теории вероятностей и в математической статистике. Мы здесь опишем – с пояснениями, но без доказательств – основные свойства и основные правила обращения с такими величинами в том объеме, который необходим для обработки результатов измерений, полученных в лаборатории. В этом параграфе мы будем предполагать, что систематические погрешности пренебрежимо малы и все ошибки сводятся к случайным. Позднее, в § 5, мы обсудим, как следует поступать в тех случаях, когда нужно принимать во внимание как случайные, так и систематические погрешности опыта.

Рассмотрим для примера данные, полученные при измерении массы тела на весах, у которых имеется область застоя из-за трения призмы на подушке (разброс результатов для наглядности преувеличен). Пусть масса тела близка к 48 мг, результат измерений удается отсчитать по шкале с точностью до 0,1 мг. Имеем:

№ опыта
Масса, мг 48,0 47,9 47,5 48,2 48,4 47,8 48,6 48,3 47,8 48,1 48,2

Вместо одного нужного нам результата мы получили одиннадцать. Что делать с полученными цифрами? Как найти из них достаточно близкое к истинному значение массы тела и как оценить погрешность полученного результата? Этот вопрос подробно изучается в математической статистике. Мы здесь изложим соответствующие правила без вывода.

В качестве наилучшего значения для измеренной величины обычно принимают среднее арифметическое из всех полученных результатов:

. (3)

В нашем случае получим

mср = (48,0 + 47,9 + … + 48,1 + 48,2) = 48,1 мг.

Этому результату следует приписать погрешность, определяемую формулой

(4)

В нашем случае

мг.

Результат опыта записывается в виде

х = xср ± σx.(5)

В нашем случае m = (48,10± 0,10)мг.

Рассмотрим формулы (3) и (4). Прежде всего, попытаемся понять, как зависит результат расчета от числа измерений. Формула (3) показывает, что xср от числа измерений зависит слабо. Все слагаемые, входящие в числитель, приблизительно равны друг другу. Их сумма пропорциональна числу слагаемых. После деления на знаменатель получается величина, мало зависящая от числа измерений. Так, конечно, и должно быть. Среднее измеренное значение – при правильной методике опыта – всегда лежит вблизи истинного значения и в разных независимых сериях измерений испытывает вокруг него небольшие случайные колебания.

Погрешность опыта, определяемая формулой (4), с увеличением числа измерений п уменьшается как :

. (6)

(Число членов суммы в (4) растет как п, числитель (4) поэтому увеличивается как , а все выражение уменьшается как .) Этот результат является очень важным. По мере увеличения числа опытов ошибки в сторону преувеличения и преуменьшения результата все лучше компенсируют друг друга, и среднее значение приближается к истинному. В нашем примере одиночные отсчеты отличаются от среднего на несколько десятых, а погрешность результата, полученного при усреднении всех измерений,, составляет всего одну десятую.

Формула (4) может быть записана в несколько ином виде

.

При такой записи множитель 1/ , определяющий улучшение результата с увеличением числа измерений, вынесен из-под общего корня, а под корнем осталось среднее значение квадрата отклонений, вычисленное по всем произведенным измерениям. Этот корень определяет σотд – среднюю (точнее говоря – среднеквадратичную) погрешность отдельного измерения:

.

При обсуждении смысла величины σ следует помнить, что истинную величину погрешности невозможно узнать до тех пор, пока из каких-либо других опытов (или соображений) не удастся определить искомую величину с существенно лучшей точностью. Но тогда рассматриваемые опыты потеряют значение, и их погрешность никого не будет интересовать. Как уже отмечалось, погрешность результата не столько определяют, сколько оценивают. Оценка (4) подобрана так, что при проведении многочисленных серий измерений погрешность в 2/3 случаев оказывается меньше σx, а в 1/3 случаев больше, чем σx.

Иначе говоря, если бы мы – в нашем случае – провели не одну серию из 11 взвешиваний, а десять таких серий, то мы могли бы ожидать, что в шести или семи из них усредненный результат будет отличаться от истинной массы тела меньше чем. на 0,1 мг. а в остальных случаях больше, чем, на 0,1 мг.

Погрешность, определенную с достоверностью 2/3, обычно называют стандартной (или среднеквадратичной) погрешностью опытов, а ее квадрат – дисперсией. Можно показать, что, как правило, погрешность опыта только в 5% случаев превосходит ±2σ и почти всегда оказывается меньше ±3σ.

На первый взгляд из сказанного можно сделать вывод, что, беспредельно увеличивая число измерений, можно даже с самой примитивной аппаратурой получить очень хорошие результаты. Это, конечно, не так. С увеличением числа измерений уменьшается только случайная погрешность опытов. Методические погрешности и погрешности, связанные с несовершенством приборов (например, с неправильностью их шкалы), при увеличении числа опытов не меняются. В приведенном выше примере результат взвешивания округлялся до десятых долей миллиграмма. Это-делалось потому, что сотых долей отсчитать было нельзя. Одна только ошибка отсчета составляет при этом около 0,1 мг. Поэтому погрешность результата ни при каком числе опытов не может быть сделана меньше. Число опытов в нашем случае было-выбрано разумно. Из приведенных в таблице цифр ясно, что при однократном измерении мы могли ошибиться на несколько десятых. Среди цифр встречаются результаты, отличающиеся на 0,3 и даже на 0,5 от среднего. После усреднения по 11 измерениям погрешность существенно уменьшилась. Но если окажется нужным узнать массу тела с лучшей, чем это мы сделали, точностью, то недостаточно просто увеличить число измерений. Придется взять более точные весы, позволяющие производить измерения не до десятых, а, скажем, до сотых долей миллиграмма.

Скажем несколько слов о формуле (4). Эта формула позволяет хорошо оценивать величину стандартной погрешности в тех случаях, когда число опытов оказывается не меньше 4–5. При меньшем числе опытов лучше применять другие, более сложные оценки. Их мы, однако, рассматривать не будем, во-первых, чтобы не удлинять и не усложнять текста, а, во-вторых, по той причине, что надежность всех этих оценок при малом числе измерений оказывается невысокой.

Систематические погрешности

Оценку систематических погрешностей экспериментатор производит, анализируя особенности методики, паспортную точность приборов и производя контрольные опыты.

Систематические погрешности электроизмерительных приборов, выпускаемых промышленностью (амперметров, вольтметров, мостов, потенциометров и т. д.), определяются их классом точности, который обычно выражают в процентах. Амперметр класса 0,2 (если он, конечно, исправен и проходит систематическую проверку) позволяет производить измерения с абсолютной погрешностью, не превосходящей 0,2% от тока, соответствующего полной шкале прибора. На всех участках шкалы – в ее начале, середине и конце – эта погрешность одна и та же.

Отметим различие в правилах определения погрешностей и в определении класса точности. Погрешности принято характеризовать среднеквадратичными ошибками. При многочисленных измерениях реальная ошибка опытов только в 2/3 случаев меньше среднеквадратичной, а в 1/3 случаев превосходит ее. Класс точности определяет максимально возможное значение погрешности. Приборы, которые могут давать – хотя бы иногда – бóльшие погрешности, должны быть отнесены к другому классу. Такое различие в определениях очень неудобно. В научных публикациях принято приводить именно среднеквадратичную ошибку, а вовсе не максимальную. Строгих формул для перевода одних погрешностей в другие не существует. Можно пользоваться следующим простым правилом: чтобы оценить среднеквадратичную погрешность измерений электроизмерительными приборами, следует погрешность, определяемую классом .точности прибора, разделить на два.

Как уже отмечалось, класс электроизмерительных приборов определяет максимальную погрешность, величина которой не меняется при переходе от начала к концу шкалы. Относительная ошибка при этом резко меняется, поэтому приборы обеспечивают хорошую точность при отклонении стрелки почти на всю шкалу и не дают ее при измерениях в начале шкалы. Отсюда следует рекомендация: выбирать прибор (или шкалу многошкального прибора) так, чтобы стрелка прибора при измерениях заходила за середину шкалы.

Говоря о систематических погрешностях опыта, следует сказать несколько слов об ошибке отсчета «на глаз». Большинство приборов не имеет нониуспых шкал. При этом доли деления отсчитываются на глаз. Эта ошибка составляет 1–2 десятых доли деления. При отсчетах следует следить за тем, чтобы луч зрения был перпендикулярен шкале. Для облегчения установки глаза на многих приборах устанавливается зеркало («зеркальные приборы»). Глаз экспериментатора установлен правильно, если стрелка прибора закрывает свое изображение в зеркале. При работе с электроизмерительными приборами отсчет должен включать число целых делений и число десятых долей деления, если отсчет может быть произведен с этой точностью (если стрелка или зайчик не ходят и не дрожат, что может сделать аккуратный отсчет невозможным).

Поясним указанное правило. Шкалы электроизмерительных приборов обычно изготовляют так, что одно деление шкалы приблизительно равно максимальной погрешности прибора. Зачем же в этом случае отсчитывать десятые доли деления? Ответ на этот вопрос читатель найдет в § 7. Забегая вперед, отметим, что при измерениях, при расчетах и при записи результатов, кроме надежно известных значащих цифр, всегда указывается одна, лишняя. Такая процедура, среди прочих, имеет и то преимущество, что позволяет вовремя замечать мелкие нерегулярности исследуемых зависимостей. Если, например, стрелка прибора при измерениях отклонилась на полделения назад, этот результат является надежным и в том случае, когда погрешность прибора равна целому делению.

Несколько слов о точности линеек. Металлические линейки очень точны: миллиметровые деления наносятся с погрешностью не более ±0,05 мм, а сантиметровые – не хуже, чем с точностью 0,1 мм. Погрешность измерений, производимых с помощью таких линеек, практически равна погрешности отсчета на глаз. Деревянными или пластиковыми линейками лучше не пользоваться: их погрешности неизвестны и могут оказаться неожиданно большими. Исправный микрометр обеспечивает точность 0,01 мм, а погрешность измерений штангенциркулем определяется точностью, с которой может быть сделан отсчет, т. е. точностью нониуса (у штангенциркулей цена делений нониуса составляет обычно 0,1 или 0,05 мм).











infopedia.su

Систематические и случайные погрешности

Систематической погрешностью называется погрешность, остаю-щаяся постоянной или закономерно изменяющейся во времени при повтор-ных измерениях одной и той же величины.

Примером систематической погрешности, закономерно изменяющей-ся во времени, может служить смещение настройки прибора во времени.

Случайной погрешностью измерения называется погрешность, ко-торая при многократном измерении одного и того же значения не остаётся постоянной. Например, при измерении валика одним и тем же прибором в одном и том же сечении получаются различные значения измеренной величины.

Систематические и случайные погрешности чаще всего появляются одновременно.

Для выявления систематической погрешности производят многократные измерения образцовой меры и по полученным результатам определяют среднее значение размера. Отклонение среднего значения от размера образцовой меры характеризует систематическую погрешность. которую называют «средней арифметической погрешностью», или «средним арифметическим отклонением».

Систематическая погрешность всегда имеет знак отклонения, т.е. «+» или «-«. Систематическая погрешность может быть исключена введением поправки.

При подготовке к точным измерениям необходимо убедиться в отсутствии постоянной систематической погрешности в данном ряду измерений. Для этого нужно повторить измерения, применив при этом уже другие средства измерения. По возможности нужно изменить и общую обстановку опыта — производить его в другом помещении, в другое время суток.

Прогрессивные и периодические систематические погрешности в противоположность постоянным можно обнаружить при многократных измерениях.

Обработка данных и оценка параметров случайных погрешностей производится методами математической статистики, изложенными в [42, 50].

При расчёте предельной погрешности измерения определяют числовое значение погрешности измерения от всех составляющих и производят суммирование:

,

где знаки «+» или «-» ставятся из условия, чтобы систематические и случайные погрешности суммировались по модулю.

Если в случайной погрешности известно среднее квадратическое отклонение, то

,

где К — показатель, указывающий доверительные границы для предельной случайной погрешности измерения (при К=1 р=0,65; при К=2 р=0,945; при К=3 р=0,9973).

Если результаты измерений зависят от большого числа разнообразных факторов, то

y = F(x1, x2, …..xn) ,

где xi — переменные функциональные параметры.

Каждый параметр может иметь отклонение Dxi (погрешность) от предписанного значения xi. Поскольку погрешность Dxi мала по сравнению с величиной xi, суммарная погрешность Dy функции y можно вычислять по формуле , (3.1)

где ¶y/¶xi — передаточное отношение (коэффициент влияния) параметра xi.

Формула (3.1) справедлива лишь для систематических погрешностей Dxi.

Для случайных погрешностей (когда отдельные составляющие не всегда принимают предельные значения) используются теоремы теории вероятностей о дисперсии, то есть

. (3.2)

Суммарная погрешность при наличии только случайных составляющих dxi погрешностей

,

где m — число попарно корреляционно связанных параметров;

ki и kj — коэффициенты относительного рассеяния, характеризующие степень отличия закона распределения погрешности данного параметра от нормального;

rij — коэффициент корреляции, существующий при наличии корреляционной связи между параметрами xi и xj.

При наличии и систематических и случайных составляющих погрешностей вычисляют доверительные границы суммарной погрешности:

Dyсум = Dy ± k×sy ,

где k — масштабный коэффициент интервала распределения, зависящий от закона распределения и принятой доверительной вероятности. Так, при доверительной вероятности Р = 0,95 для закона нормального распределения k = 2, а для закона Максвелла k = 3,6.

Пример. В результате измерений и последующего вычисления по формуле (3.1) получена суммарная систематическая погрешность результата измерения Dy =

-0,7 мкм, среднее квадратическое этого результата измерения, вычисленное по формуле (3.2) sy = 0,4 мкм. При доверительной вероятности Р =0,95 предел допускаемой погрешности dизм = +1 мкм. Тогда верхняя и нижняя доверительные границы погрешности

Dyсум в = -0,7 + 2×0,4 = +0,1 мкм; Dyсум н = -0,7 — 2×0,4 = -1,5 мкм.

Так как Dyсум н > dизм , выбранный метод и средство измерения не удовлетворяют требованиям точности. Следовательно, необходимо скомпенсировать систематическую составляющую погрешности, например, путём изготовления образца для настройки измерительного средства. Размер образца должен быть больше его начального размера на 0,7 мкм; тогда будет справедливо неравенство 0,8 < 1 мкм и проведённые измерения будут удовлетворять требованиям по точности.

Похожие статьи:

poznayka.org

Систематическая погрешность средства измерений.




Систематическая погрешность СИ — составляющая погрешности СИ, принимаемая постоянной или закономерно изменяющейся. Обычно устанавливают пределы допускаемой систематической (абсолютной или относительной) погрешности СИ данного типа. При симметричных пределах систематическую погрешность указывают в виде . При этом систематическая погрешность данного экземпляра СИ может отличаться от систематической погрешности другого экземпляра СИ. Поэтому часто для группы однотипных СИ систематическая погрешность, может рассматриваться как случайная величина.

Нулевой метод измерений – объяснить.

Нулевой метод измерений — это метод сравнения с мерой, в котором результирующей эффект воздействия измеряемой величины и меры на прибор сравнения доводят до нуля. Например, при измерении частоты методом нулевых биений доводят до нуля разностную частоту измеряемого напряжения с известной частотой другого генератора, который принимается за меру рабочий эталон частоты.

Что называют измерением? Свойства измерений.


Классифицировать измерения по процедуре получения результата.


Виды систематических погрешностей.

Постоянные систематические погрешности в течение длительного времени сохраняют свое значение, например, в течение заданного временного интервала. Они встречаются наиболее часто. Например, погрешность, возникающая из-за того, что характеристика детектора считается квадратичной во всем диапазоне входных напряжений, в то время как показатель степени зависит от амплитуды входного напряжения.

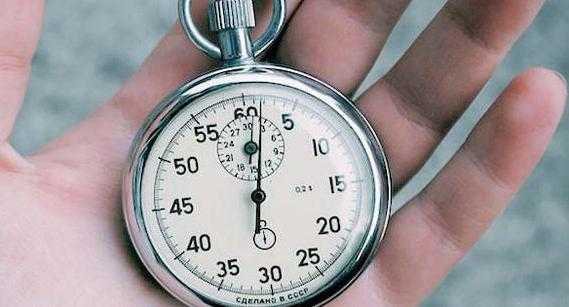

Прогрессивные погрешности — это непрерывно возрастающие или убывающие погрешности. Например, погрешности, связанные с систематическим износом узлов средства измерений, с прогревом измерительных приборов и т. п. Простейший бытовой пример — это определение момента времени при помощи часов с постоянной систематической погрешностью хода. В этом случае с каждым днем погрешность определения времени возрастает.

Периодические погрешности чаще всего проявляются при наличии внешних циклических воздействий или при измерении циклических величин (измерения разности фаз синусоидальных колебаний). Простейший пример — башенные часы с люфтом стрелок. Очевидно, что под воздействием силы тяжести, действующей на стрелки, при наличии люфта возникает периодическая систематическая погрешность отсчета времени. Другой пример — измерение распределения поля в раскрыве антенны. При движении зонда и измерении при его помощи интенсивности поля возникает периодическая интерференционная погрешность, обусловленная переотражением сигнала между антенной и зондом.



СКП среднего значения – формула.

где S — средняя квадратическая погрешность единичного результата измерений, входящего в ряд из n измерений;

— результат отдельного измерения в ряду измерений;

— среднее арифметическое из результатов n измерений.

Дать определение и указать отличие измерительной установки и измерительной системы.


Единица физической величины – определение. Примеры физических величин.

Для того, чтобы числом выразить количественную сторону данного качества необходима единица физической величины, то есть ФВ фиксированного размера, которой условились присвоить численное значение, равное единице.

Что есть результат измерения, отсчёт? Две существенные стороны определения результата.

Результат измерения — это значение ФВ, полученное путем ее измерения. В этом определении необходимо выделить две стороны. Первая — это то, что численное значение ФВ, которое принимается за результат измерения, является продуктом целенаправленных действий (операций) с применением технических средств. Другая сторона — это то, что в технической документации, в соответствии с которой выполняются измерения, должны быть указаны условия, при выполнении которых полученное численное значение ФВ принимается за результат. Например, должно быть указано, если это необходимо, что понятие “результат измерения” относится к среднему значению результатов нескольких измерений, или что в каждое число должны быть внесены поправки и т. п. Не следует безусловно принимать за результат измерений отсчет показаний, то есть значение величины или число, зафиксированное по отсчетному устройству средства измерений в заданный момент времени.














infopedia.su

Отправить ответ

avatar
  Подписаться
Уведомление о
