что это такое для строительства дома, размеры и характеристики

SIP – панель – материал для строительства домов по каркасной технологии. Благодаря недорогой стоимости и оперативности процессов, материал предельно востребован на рынке изделий, однако такая популярность имеет и свои оборотные стороны: нерадивые производители предлагают продукцию низкого качества, из-за чего создалось множество мифов вокруг данного штучного материала. Стоит разобраться, так ли хороши дома из сип панелей, что такое сип элементы и как отличить хорошую продукцию от плохой.

  • Что такое SIP
  • Достоинства и недостатки материала
  • Виды сип панелей
  • Характеристики сип панелей
  • Материалы
  • Практические советы по выбору материалов

Что такое SIP

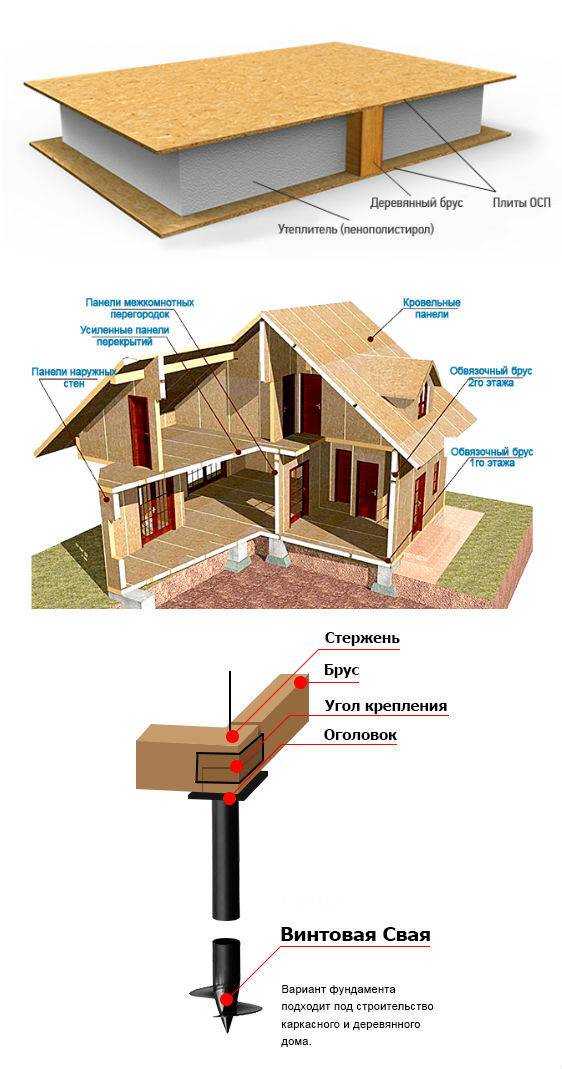

Структурно-изоляционная панель, состоящая из двух листов ОСБ по краям и сердцевиной из утеплителя – это материал, из которого возводятся дома по так называемой канадской технологии

Структурно-изоляционная панель, состоящая из двух листов ОСБ по краям и сердцевиной из утеплителя – это материал, из которого возводятся дома по так называемой канадской технологии.

Являясь готовым изделием, производимым в промышленных условиях, панели полностью готовы для строительства дома, могут быть разных размеров, толщины и допускается вариабельность утеплительного наполнения, что можно увидеть в видео-материале.

Скрепление листовых материалов производится посредством клеевого состава, при этом обязательно соблюдение технологических особенностей склеивания: любой пропуск чреват нарушением качественных показателей готового продукта. Именно поэтому склеивание производится под давлением 15-19 тонн, что позволяет использовать материал не только для обустройства стеновых конструкций, но и как плиты перекрытия, кровли.

Достоинства и недостатки материала

Характеристики энергосбережения сип панели заметно превосходят любые другие материалы: кирпич, камень, дерево

Преимуществами материала являются следующие показатели:

  • Высокие показатели теплоизоляции. Характеристики энергосбережения сип панели заметно превосходят любые другие материалы: кирпич, камень, дерево.
  • Малый вес, что позволяет обходиться более экономичным облегченным фундаментом для возведения дома.
  • Оперативность строительных процессов доказана неоднократно: панели являются крупноформатным элементом и собираются по принципу конструктора, не требуя применения связующей смеси, бетона и прочего материала.
  • Всесезонность постройки: погодные условия мало влияют на свойства изделий и технологии монтажа.
  • Противодействие грибковым и плесневым организмам.
  • Экономия на доставке материала, что связано с малым весом конструкций.
  • Сниженная стоимость изделий по сравнению с традиционными материалами.
  • Экологическая безопасность: в качественных сип панелях не используются вредные вещества.

Кроме всех достоинств, панельные элементы обладают невероятной механической прочностью, однако их можно без труда резать в любом направлении (это касается только действительно качественного материала).

А теперь о недостатках, как надуманных, так и реальных:

  1. Горючесть. Правильно выбранный утеплитель, типа пенополистирола, не горит вовсе, если изготовлен из качественного сырья. В составе клеевой смеси присутствуют антипреновые добавки, а все соединительные брусы нужно обрабатывать огнезащитной пропиткой – недостаток легко минимизируется.
  2. Грызуны. Ни мыши, ни крысы не едят пенополистирол, в котором содержатся вещества, отпугивающие данных представителей. Кроме того, верная сборка делает доступ к утеплителю недоступным.

Важно! Минимальные выделения фенолов легко перекрываются финальной фасадной отделкой, поэтому данная проблема также решается в короткие сроки.

  1. Высокий шумовой порог. Да, звукопередача остается единственным недостатком, в отличие от звукоизоляции – она идеальна. Поэтому, придется подумать о дополнительных мерах, чтобы в дом не проникли шумы извне.
  2. Сквозняки в местах соединений появляются от неправильной технологии сборки или пропуска шва, которые в обязательно порядке нужно запенивать.
  3. Необходимость организации вентиляции, иначе дом превратится в «термос».

Минусы панелей искупаются достоинствами и широтой применения. Например, из материала можно строить как дома временного проживания, так и особняки для постоянного жительства. По своим сейсмостойким качествам, панели намного превышают любой другой материал, а если выбрать качественный продукт, то из элементов легко конструируются перекрытия и даже кровля.

Виды сип панелей

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов

По своим видам, основным комбинациям и характеристикам можно определить назначение и размеры элементов:

  1. ОСП, ППС, ОСП – это одни из самых распространенных стандартов европейской панели. Плита 1,25 м шириной, 2,5-2,8 м длиной с толщиной облицовки и утеплителя в сумме равной толщине панели, что составляет для листов ППС: 100, 150, 200 мм, а OSB 6-25 мм. Производители чаще всего применяют ДСП толщины 9, 12 мм, причем размеры готовых изделий вариабельны и зависят от применения, например, для кровельных работ и плит перекрытия производятся более узкие элементы (625, 600 мм). При соблюдении технологии, данная стандартная модель способна выдержать нагрузку в 10 тонн вертикального формата и 2 тонны поперечного формата. Вес панели размером (мм) 2500*1250*174 равен 56 кг.
  2. ЦСП, ППС, ЦСП – размеры этой сип панели 1,2 ширина и длина до 3,0 метров. Относится к классу горючести Г1, вес 120 кг. Специалисты утверждают, что применение данных элементов в строительстве позволяет получить дом, ничуть не уступающий функциональностью газобетонным блокам, однако СИП панели – это дешевле и практичнее, а также легче по массе. Но есть недостаток – хрупкость. Кроме того, данный вид изделий немного выше стандартных панелей.
  3. СМЛ, ППС, СМЛ – это панели, в которых используется стекломагниевый лист, поэтому при размерах 1,22*2,44 м вес элемента 68 кг. Отличительное качество – армирующие слои, из-за чего плита имеет высокие показатели прочности. Более того, СМЛ не горит (присвоен класс НГ), просто пилятся, легко поддаются забиванию гвоздей, отделке и имеют отличную адгезию ко всем строительным штукатуркам.
    Показано применение элементов класса «Стандарт» для внутренних стеновых перегородок, а вот премиум-класс идеально подходит для обустройства внешних стен. Минус – подверженность агрессивному воздействию внешней среды.
  4. OSB, MB, OSB – панели с минватой в качестве утеплителя имеют классические стандартные размеры, но при этом ширина утеплителя не может быть больше 150 мм, а значит, готовое изделие не бывает толще 174 мм. Экологичность минваты подтверждена, но вот вес намного больше, чем у других утеплителей. Плотность материала 115-150 кг/м3, вес панели до 90 кг, поэтому для возведения домов частного характера материал используется довольно редко. Часто производители заменяют ОСП на СМЛ, достигая исключительной пожаробезопасности продукта, но вот вес составит 110 кг, да и цена взлетает до небес.
  5. OSB, ППУ, OSB – элемент также имеющий стандартные габариты со слоем утеплителя в 60 мм. Назвать конструкцию сип панелью сложно, так как технология разительно отличается от регламентированной.
    Пенополиуретан намного прочнее пенополистирола, но использование продукта в больших количествах финансово затратно, поэтому тут скорее исключение из правил, например, если необходим предельно тонкий слой утеплительного материала или строительство ведется в регионах с высокой влажностью, а значит, применение пенополистирола не рекомендуется.

Характеристики сип панелей

Панели для обустройства внешних несущих конструкций подбираются с учетом региональных температурных показателей: чем холоднее зимой, тем толще должна быть стена

Стандартными размерами, как уже сказано, являются листы параметры которых: высота 2,5 метра, ширина 0,62-1,5 метра. Именно из элементов данных градаций просто и быстро собирается любая конструкция. Что касается толщины сип панелей, то допускается вариабельность показателей:

  • для внешних стен 150-200 мм;
  • для внутренних перегородок 50-70 мм;
  • для крыш и перекрытий 100-200 мм.

Панели для обустройства внешних несущих конструкций подбираются с учетом региональных температурных показателей: чем холоднее зимой, тем толще должна быть стена. Исследования и опыты показали, что при ширине пенополистирола в 100 мм, сопротивление плитного элемента теплоотдаче составляет 2,7-2,8 Вт/ мС, что является нормой по СНиП. Увеличение показателя толщины повышает число сопротивления. Для примера, кирпичная стена с утеплителем в 400 мм (минвата) выдает показатель сопротивления в 2 Вт/мС, что значительно ниже сип-элемента стандартного размера.

Продукция с сечением в 224 мм превосходна и по другим параметрам:

  1. Шумоизоляция 75 дБ, что превышает все известные показатели популярных строительных материалов.
  2. Поперечное давление панели в 1,5 м составляет 150-250кг/метр.
  3. Продольное давление 8-10 тонн. Для примера можно представить трехэтажный дом из камня, первый этаж которого выполнен сип панелями – плиты идеально выдерживают даже такую нагрузку.
  4. Энергосбережение. Потеря тепла составляет 0,035-0,042 Вт/м2. Для примера: плитный элемент толщины 1664-170 мм способен заменить кирпичную стену, размер которой 2,3 м или бетонную с показателем 4,5 м (толщина).
  5. Фундамент. Для строительства дома из панелей подходит свайный, ленточный мелкозаглубленный фундамент, а все потому, что плита имеет малую массу.

Материалы

Слоистые панели изготавливают из различных материалов

Слоистые панели изготавливают из различных материалов, однако термин СИП чаще всего обозначает, что это:

  • ориентировано-стружечная плита;
  • фанера;
  • гипсоволокно;
  • гипсокартон;
  • фибролитовая плита.

Что касается утеплителей, то они также могут быть различными:

  1. пенополистирол;
  2. стекловолокно;
  3. пенополиуретан;
  4. минвата.

Чаще всего встречается пенополистирол, обладающий следующими достоинствами:

  • малое водопоглощение;
  • неподверженность к паразитам, плесени, грибкам;
  • отменная паропроницаемость;
  • долгий срок эксплуатации;
  • сниженная удельная масса.

Практические советы по выбору материалов

Приобретая сип панели для строительства дома, контролируйте основные габаритные размеры

Разобравшись, что такое сип панели, поняв размеры SIP панелей, стоит принять во внимание некоторые практические советы для выбора продукции высокого качества:

  1. При отличии габаритных размеров, этот материал изготовлен с применением ОСП плиты канадского производителя, а материал значительно уступает характеристиками ОСП-3. Напомним, что стандартные размеры листов ОСП 2500*2800-3000*1250мм.
  2. Визуальный осмотр выявил отслоение щепы или рыхлость структуры – лист непригоден.
  3. Размер сип панели отличается по толщине утеплителя, требуйте сертификаты соответствия, иначе такое отступление от стандарта может говорить об экономии производителя на утеплительном материале.
  4. Обрезок пенополистирола нужно поджечь, он должен прогореть не дольше 4 секунд после воздействия открытым пламенем. Если меньше – изолированный утеплитель в панелях данного производителя является горючим материалом и для возведения домов от такого материала лучше отказаться.
  5. Резкий запах горящего утеплителя или плиты – причина насторожиться, так как ГОСТ не допускает включения в состав сырья вредных веществ, выделяемых при горении.

И, главное, хороший материал не может быть подозрительно дешевым. Хорошо понимая разновидности сип панелей, разбираясь что это такое и какая именно продукция нужна для строительства, несложно будет купить действительно качественный и практичный материал.

СИП панели: что это такое, характеристики, размеры, фото

Перейти к содержимому

Панели из жестких листов обшивки с заключенным между ними утеплителем – материал, позволивший многократно ускорить и удешевить строительство.

Американский инженер и дизайнер Фрэнк Ллойд Райт, желая реализовать проект здания, где будут минимальные затраты на отопление, освещение и кондиционирование воздуха, в 30-х годах прошлого века изобрел композитную панель с сотовым наполнителем. Панели Райта имели недостатки, но были легкими, дешевыми и безопасными. Американские производители строительных материалов подхватили идею, технология их создания упростилась, панели начали массово выпускаться.

СИП (SIP) – структурная изоляционная панель, применяющаяся при возведении каркасных сооружений. Средний ее слой — утеплитель, наружные — листы ОСП. Панели легко выдерживают нагрузку и обеспечивают надежную теплоизоляцию. Сегодня СИП-технология применяется для возведения жилых и коммерческих зданий во всем мире. Более 80% жилых домов в США, Канаде и Европе построены с использованием СИП-панелей.

Слоистые панели изготавливают из разных материалов (со стальными, алюминиевыми, асбестоцементными листами), но термин SIP чаще всего означает, что для внешних слоев используются древесные материалы:

  • ориентированно-стружечная плита;
  • фанера;
  • лист из гипсоволокна;
  • лист из гипсокартона;
  • Green Board — фибролитовая плита.

Теплоизоляцию обеспечивают пенопласты:

  • минеральная базальтовая вата;
  • пенополиуретан;
  • фенолформальдегидный пенопласт;
  • пенополистирол.

Идеальную геометрию панелей фиксирует средний слой, он способствует жесткой фиксации деталей обкладки, усиливая все изделие.

Таблица: размеры, толщина и средняя стоимость

Размер, мм

Толщина, мм

Цена за панель, руб

1 250 х 2 500

124

3200

1 250 х 2 500

174

3550

1 250 х 2 500

224

3850

1 250 х 2 800

124

3600

1 250 х 2 800

174

3900

1 250 х 2 800

224

4250

1 250 х 3 000

124

4150

1 250 х 3 000

174

4300

1 250 х 3 000

224

4700

Преимущества использования СИП панелей в строительстве

Сейсмоустойчивость. Здания, возведенные из SIP-панелей, прошли неоднократные испытания. Их сейсмоустойчивость была проверена с помощью оборудования, способного имитировать землетрясение разной мощности.

  • Продольная нагрузка. Панели способны выдерживать продольную нагрузку в десяток тонн на погонный метр.
  • Поперечная нагрузка. Пенополистирол обеспечивает сжатие одной плиты, при поперечных нагрузках, и растяжение другой, что обеспечивает жесткость конструкции на изгиб. Конструкция из СИП-панелей имеет большой запас прочности, выдерживая нагрузку в 2 тонны, что многократно превышает требования СНиП.
  • Возможность энергосбережения. Высокие показатели теплоизоляции сэндвич-панелей — их уникальное свойство, обеспечивающее в зданиях тепло зимой и приятную прохладу летом.
  • Огнестойкость. ОСП плиты обрабатываются антипиреном, их огнестойкость семикратно превышает данный показатель древесины.
  • Шумоизоляция. При относительно небольшой толщине, стены из СИП эффективно изолируют здания от внешнего шума.
  • Экологическая безопасность. ОСП-плита на 90% состоит из натуральных материалов, при ее изготовлении используют безопасные смолы, наполнители и отвердители. Внутренний пенополистироловый слой состоит из нейтрального вспененного пластика, который не выделяет вредных паров.
  • Долговечность. Производители гарантируют, что строение из SIP-панелей прослужит, минимум, 100 лет. Возможность такой продолжительной эксплуатации обеспечивают прочные материалы, способные как угодно долго сохранять геометрическую стабильность, не впитывающие влагу.
  • Легкость конструкции. Легкие строения из этого материала (1 м2 весит около 15-20 кг) не нуждаются в сверхпрочном дорогостоящем фундаменте. Для них достаточно мелкозаглубленного ленточного основания. Панели проще других материалов транспортировать и разгружать.
  • Быстрота возведения домов. Здания по технологии СИП строятся чрезвычайно быстро: дом в два этажа можно построить за три недели.
  • Независимость строительства от погоды. Возводить здания из прочных панелей можно в любой сезон года, не привязывая его сроки к погодным условиям.
  • Материал устойчив к воздействию агрессивных внешних воздействий, также грибка и плесени.
  • Доступная стоимость и идеальные технические характеристики панелей делает их прекрасной альтернативой другим материалам.

Недостатки материала

Минусом СИП панелей считают горючесть материалов, из которых они изготовлены, экологическую вредность. Производители, имеющие авторитет на рынке, снабжающие свою продукцию сертификатами качества, предлагают экологичные SIP-панели, обработанные антипиренами. Выделение токсичных веществ таким материалом не превышает принятых во всем мире санитарных норм.

Несмотря на скепсис приверженцев традиционных для России строительных материалов, эксперты прочат технологии СИП повсеместное распространение благодаря возрастающему доверию потребителей.

Посмотрите видеосюжет канала Discovery о SIP-панелях:

Похожая запись

You missed

Adblock
detector

Прайс-лист на сип-панели и комплектующие

СИП панели ЦСП
№ Наименование

Размеры

Цена

1 Сэндвич-панель (СИП strong) для перекрытий (ЦСП 20мм+ПСБ-С+ЦСП 10мм)

2850*600*230

3400 р. /м²

2 Сэндвич-панель (СИП strong) стеновая (ЦСП 10мм+ПСБ-С+ЦСП 10мм)

2700*1200*170

3200 р./м²

3 Сэндвич-панель (СИП strong) для внутренних перегородок (ЦСП 10мм+ПСБ-С+ЦСП 10мм)

2700*1200*120

3000 р./м²

СИП панели Green Board1050
№ Наименование

Размеры

Цена

4 Сэндвич-панель (СИП green) для стен (GB 12мм+ПСБ-С+GB 12мм)

3000*600*174

2800 р. /м²

5 Сэндвич-панель (СИП green) для внутренних перегородок (GB 12мм+ПСБ-С+GB 12мм)

3000*600*124

2600 р./м²

6 Сэндвич-панель (СИП green) для перекрытий (GB 12мм+ПСБ-С+GB 12мм)

3000*600*224

3000 р./м²

СИП панели OSB
№ Наименование

Размеры

Цена

7 Сэндвич-панель (СИП) для внутренних перегородок (OSB 12мм+ПСБ-С+OSB 12мм)

2500*1250*124

1750 р. /м²

8 Сэндвич-панель (СИП) для перекрытий (OSB 12мм+ПСБ-С+OSB 12мм)

2500x1250x224

2050 р./м²

9 Сэндвич-панель (СИП) для внутренних перегородок (OSB 12мм+ПСБ-С+OSB 12мм)

2800*1250*124

1759 р./м²

10 Сэндвич-панель (СИП) для перекрытий (OSB 12мм+ПСБ-С+OSB 12мм)

2800*1250*224

2050 р./м²

11 Некондиция СИП панелей

Размеры различные

700 р. /м²

12 Сэндвич-панель (СИП) стеновая (OSB 12мм+ПСБ-С+OSB 12мм)

2500*1250*174

1900 р./м²

13 Сэндвич-панель (СИП) стеновая (OSB 12мм+ПСБ-С+OSB 12мм)

2800*1250*174

1900 р./м²

Брус профилированный с чашками
№ Наименование

Размеры

Цена

14 Брус профилированный с нарезкой чашек (ест. вл.) кедр

200х200

24000 р./м³

15 Брус профилированный с нарезкой чашек (кам.суш.) сосна

150х150

24000 р./м³

16 Брус профилированный с нарезкой чашек (ест.вл.) лиственница

200х200

25000 р./м³

17 Камерная сушка

4000 р./м³

18 Брус профилированный с нарезкой чашек (ест. вл.) сосна

200х200

24000 р./м³

19 Брус строганный с нарезкой чашек (ест.вл.) кедр

100х100

24000 р./м³

20 Монтаж сруба из бруса

5500 р./м³

21 Брус строганный с нарезкой чашек (ест.вл.) лиственница

100х100

25000 р./м³

22 Брус профилированный с нарезкой чашек (ест. вл.) кедр

150х150

24000 р./м³

23 Брус строганный с нарезкой чашек (ест.вл.) сосна

100х100

24000 р./м³

24 Составление карты раскроя

450 р./м²

25 Брус профилированный с нарезкой чашек (ест.вл.) лиственница

150х150

25000 р./м³

26 Брус профилированный с нарезкой чашек (ест. вл.) кедр

180х180

24000 р./м³

27 Брус профилированный с нарезкой чашек (ест.вл.) сосна

150х150

24000 р./м³

28 Брус профилированный с нарезкой чашек (ест.вл.) лиственница

180х180

25000 р./м³

Оцилиндрованное бревно с чашами
№ Наименование

Размеры

Цена

29 Оцилиндрованное бревно (готовый сруб с чашами) кедр

от 26 до 45 см

0 р. /м³

30 Оцилиндрованное бревно (готовый сруб с чашами) сосна

от 26 до 45 см

0 р./м³

31 Оцилиндрованное бревно (готовый сруб с чашами) лиственница

от 16 до 26 см

0 р./м³

32 Оцилиндрованное бревно (готовый сруб с чашами) лиственница

от 26 до 45 см

0 р./м³

33 Оцилиндрованное бревно (готовый сруб с чашами) кедр

от 16 до 26 см

0 р. /м³

34 Оцилиндрованное бревно (готовый сруб с чашами) сосна

от 16 до 26 см

0 р./м³

Виды сип панелей и их характеристики

Характеристики и преимущества

Классический вариант СИП-панелей известен многим. Но это не единственная возможная комбинация облицовочного материала и утеплителя, которая доступна на строительном рынке. От выбора компонентов зависят характеристики самой СИП-панели и, соответственно, будущего дома, поэтому на виды панелей, используемые материалы и их сочетания стоит обратить внимание.

 Утеплительный материал:

  • Пенополистирол (ППС) Г1. Этот материал используется наиболее часто и имеет массу достоинств: пенополистирол обладает очень низкой теплопроводностью, влагоустойчив, не боится плесени, очень мало весит и недорого стоит. Срок эксплуатации, обещанный производителем, превышает 60 лет.
  • Пенополиуретан (ППУ). Прочнее пенополистирола, менее горюч и не уступает ППС по теплоизоляционным характеристикам, но для СИП-строительства используется редко из-за немалой цены.
  • Каменная вата (базальтовое волокно) НГ — экологичный негорючий материал, производимый из натурального камня с добавлением связующих и водоотталкивающих веществ. Помимо высоких прочностных и теплоизоляционных показателей, каменная вата обладает также отличными звукопоглощающими свойствами. Благодаря хаотичному расположению базальтовых волокон внутри плиты утеплителя и при правильном монтаже, каменная вата более 50 лет сохраняет форму и свои свойства даже при сильных колебаниях температур и повышенной влажности.
  • ЭКО наполнители — солома, опилки — используются в канадской технологии, но применение подобных утеплителей приводит к значительному увеличению веса и утолщению панели, что является существенным недостатком для СИП-строительства.

Наибольшей популярностью при изготовлении панелей пользуются недорогие пенополистироловые утеплители — прочные, легкие и долговечные.



Обшивка для СИП панелей:

  • ОСП или ориентированно-стружечная плита — самый распространенный облицовочный материал для SIP-панелей. Спрессованная с использованием минимального количества смол, ОСП–плита — это экологически чистый, прочный, пожаробезопасный строительный материал, сохраняющий свои свойства даже в условиях повышенной влажности. При производстве плиты обрабатывают антибактериальными составами. На российском строительном рынке представлены ОСП самых разных размеров и производителей.
  • Цементно-стружечная плита (ЦСП) — плотная, твердая и гладкая плита, состоящая из смеси силикатного цемента и древесной стружки, обладает неплохими изоляционными характеристиками и проста в обработке.
  • Стекломагниевый лист (СМЛ, стекломагнезит) — многослойный огнеупорный материал, состоящий из наполнителя (магнезиального цемента, древесной стружки и перлита) и нескольких армирующих слоев (например, из стекловолокна), придающих прочность СМЛ-панели.
  • Гипсокартонный лист (ГКЛ) — гипсовая масса в картонной оболочке. Существует несколько видов гипсокартона с различными параметрами влаго- и огнестойкости.

Выбор материалов для изготовления панелей зависит в первую очередь от предполагаемого места их размещения и условий эксплуатации. К примеру, целесообразно использование ОСП, СМЛ, ЦСП для изготовления стеновой или кровельной сендвич– панели, в то время как ГКЛ больше подходят для использования внутри здания. Непосредственно на “Фабрике СИПа” можно заказать желаемый тип панелей из любых сочетаний материалов, перечисленных выше.



Основные комбинации материалов и характеристики СИП-панелей с OSB, СМЛ, ЦСП,

Green Board.

ОСП+ППС+ОСП

Наиболее распространенный размер европейской панели соответствует габаритам стандартной ОСП-плиты: 1,25 м в ширину и 2,5 или 2,8 м в длину. Толщина облицовочного слоя и слоя утеплителя в совокупности составляют толщину панели. Листы ППС производятся толщиной 50, 100, 150, 200 мм, а OSB — от 6 мм до 2,5 см. При производстве чаще используют древесно-стружечные плиты 9 и 12 мм толщиной. Размеры выпускаемых панелей зависят от их назначения: к примеру, для кровли и перекрытий применяют узкие панели, по ширине не превышающие половину стандартной (стеновой) плиты: 625 и 600 мм.

При соблюдении технологии производства «классическая» СИП- панель представляет собой монолитную конструкцию, которая выдерживает десятитонную вертикальную нагрузку, а поперечная нагрузка составляет 2 т/на целую панель. Вес ОСП+ППС+ОСП с габаритами 2500×1250×174 мм равен 56 килограммам.

ЦСП+ППС+ЦСП

СИП- панели из ЦСП. Стандартный размер второго по востребованности типа панелей составляет 1,2 м в ширину и до 3,0 метров в длину. Горючесть: класс Г1. Вес стандартной ЦСП- панели — 120 кг.

Компетентные специалисты уверяют, что функциональные характеристики строения, возведенного из ЦСП- плит, не отличаются от характеристик здания из газобетонных блоков. Но СИП-материалы гораздо дешевле по стоимости и легче по весу. Построить дом из сип панелей с ЦСП плитами будет труднее и дольше, потребуется бригада строителей не менее 4 человек, а дом из классических сип панелей по силам собрать и бригаде из двух человек.

Из недостатков этого вида панелей стоит упомянуть хрупкость, высокую стоимость в сравнении с панелями из ОСП+ППС и немалый вес.

СМЛ+ППС+СМЛ

Размер стекломагниевого листа и, соответственно, СИП-панели составляет 1,22×2,44 м, вес — 68 килограмм.

СИП- панели из СМЛ. Благодаря армирующим слоям, стекломагнезитовая плита обладает высокой прочностью. СМЛ не горят (класс НГ), легко пилятся, не боятся забивания в них гвоздей, окрашивания и оклеивания, обладают высокой адгезией к строительным и отделочным смесям и герметикам. Панели с использованием СМЛ классов «Эконом» или «Стандарт» лучше применять для возведения внутренних перегородок, а панели премиум- класса подходят и для наружной отделки зданий.

Основной минус СМЛ листов эконом класса это то, что они не переносят агрессивное воздействие окружающей среды. Есть некоторые особенности сборки дома из СМЛ- СИП- панелей.

OSB+МВ+OSB

Габариты панелей с минеральной ватой по длине и ширине соответствуют размерам «классических» панелей: 1,25×2,5 метра или 1,25×2,8 метра. Но толщина утеплителя не может превышать 150 мм, соответственно, готовая панель не может быть толще 174 миллиметров.

Минеральная вата экологична, но весит значительно больше других утеплителей. Ее плотность составляет 115–150 кг/м3, а вес стандартной панели ОСП+МВ составляет около 90 кг, поэтому для  строительства домов из сип панелей этот утеплитель используют очень редко.

Если в составе панели заменить ОСП на СМЛ, то полученная сип-панель будет обладать исключительной пожаробезопасностью — эти материалы не горят и не способствуют распространению огня. Но вес такой конструкции еще больше — примерно 110 кг. Стоимость панелей с минеральной ватой также значительно выше, чем «классических» панелей: цены на домокомплекты могут отличаться более чем в 1,5-2 раза.

                                    OSB+ППУ+OSB

При стандартных размерах вес панели с пенополиуретановым слоем утеплителя составляет около 60 кг. Хотя СИП- панелью такую конструкцию называют условно — технология производства панелей ОСП+ППУ+ОСП отличается от классической.

Пенополиуретан плотнее и прочнее ППС. В то же время использование ППУ в больших объемах при строительстве жилья невыгодно: он намного дороже пенополистирола, а по теплоизоляционным характеристикам различия невелики, поэтому его использование в строительстве — скорее исключение из правила. Его применяют, если необходим тонкий слой утеплителя или в условиях высокой влажности, то есть там, где невозможно использование панелей с пенополистиролом.

Green Board+ППС+Green Board

Стандартный размер листов Грин Борда составляет 2,8; 3 м в длину и 0,6 метров в ширину. Горючесть: класс Г1. Вес стандартной фибролитовой GB- панели — 32 кг. Состав плиты экологичен, на 60% она состоит из древесной стружки и 40% портландцемента. Применятся могут для любых видов зданий.

Вывод

Как ни странно, классические СИП-панели, состоящие из ОСП-плит и пенополистирола имеют неоспоримые преимущества перед панелями, созданными из иных материалов, даже если они и кажутся более совершенными. Малый вес СИП-панелей, простота раскройки и сборки домокомплекта, экологичность и достаточная пожаробезопасность делают их прекрасным материалом для строительства малоэтажного жилья. Не менее важно, что строительство по «канадской» технологии до сих пор остается самым быстрым и дешевым по сравнению с возведением домов из любых других материалов, а эксплуатация СИП-дома возможна в диапазоне температур от –50 до +50 оС.

Но для того, чтобы на этапе строительства и эксплуатации с СИП-домом не возникло проблем, стоит особенно внимательно отнестись к выбору материалов и ни в коем случае экономить на качестве. Правила выбора материала просты:

  • Перед покупкой нужно убедиться в качестве продукции. Желательно пощупать панель и посмотреть технологию производства.
  • Приобретая строительные материалы, разумно обратиться напрямую к производителю или проверенным дилерам.

Эти условия практически полностью снижают риск приобретения некондиционного товара. В противном случае сиюминутная экономия на покупке СИП-панелей может обернуться впоследствии чередой трудозатратных и дорогостоящих ремонтов.



виды сип панелей

Так же по теме

Про Сип-панели

Про Сип-панели.

Когда речь идет о строительстве индивидуального жилого дома, мы всегда с трепетом и внимательностью выбираем для себя самый лучший вариант.  Первым вопросом становится: «Из чего строить»?

В виду многообразия предлагаемых на рынке материалов (например, клееный брус, оцилиндрованое бревно, кирпич, газобетон и др.), выбор становится не столь очевидным. Тем более каждый производитель «тянет одеяло на себя», говоря о том, что его материал самый лучший. Производители СИП-панелей, в том числе говорят о том, что их материал обладает превосходными качествами. В данной статье мы разберемся, насколько это правда?

Итак, что же такое СИП-панель?

Сип-панель – это  панель структурно-изолированная (СИП) (или конструкционная теплоизоляционная панель), состоящая из двух слоёв влагостойких плит, а так же утеплителя. Наиболее распространённый материал в качестве утеплителя для СИП-панелей – пенополистирол (ППС). А в качестве влагостойких плит выступает OSB – 3. Так же на рынке встречаются панели, состоящие из ЦСП (цементно-стружечной плиты) и минерального утеплителя, но данная модификация СИП-панелей не так обширно распространена. Таким образом, по своей структуре, СИП-панель является «сэндвич» панелью. Рассмотрим каждый компонент по отдельности, а затем, какие характеристик приобретает панель при их соединении.

Утеплитель пенополистирол (ППС). Данный материал обладает прекрасными теплоизоляционными свойствами, во много раз превосходящими привычные для нас строительные материалы (кирпич, дерево, бетон). Лист пенопласта 60 мм толщиной сопоставим с кирпичной стеной толщиной 650 мм по теплоизоляционным свойствам. Так же, 60 мм пенополистирола (ППС) способны заменить 80 мм минеральной плиты, 140 мм дерева, или 250 мм пенобетона.

Плита OSB – 3. Это ориентированно-стружечная плита, представляющая собой многослойный лист (3 и более слоев), состоящая из  тонких древесных щепок (стружки). Склеиваются слои  плиты при помощи смол, синтетического воска и борной кислоты. Стружка в слоях плиты направлена в разные стороны, что способствует увеличению её прочностных качеств.

OSB-3  подходит для изготовления несущих конструкций, используемых в условиях повышенной влажности.

Клеевой состав. Для склеивания Сип-панелей применяется однокомпонентный полиуретановый клей. При контакте с водой и воздухом клей приобретает свои адгезивные свойства и надежно склеивает детали панели. Срок полимеризации клея – 24 часа. По истечению данного времени, панель может применяться по назначению.

В зависимости от области применения Сип-панели делятся на:

  1. Панель перекрытия (ПП).
  2. Панель стеновая наружная (ПСН).
  3. Панель стеновая внутренняя (ПСВ).

Размеры Сип-Панелей. Стандартный размер сип-панели 1250*2500 мм или 1250*2800 мм. По толщине панели бывают 118 мм, 124 мм, 168 мм, 174 мм, 218 мм и  224 мм. При этом, толщина ППС всегда является стандартной 100 мм, 150 мм или 200 мм. Толщина OSB плит может быть 9 мм или 12 мм.

Вес Сип-панели. Сип-панель весит около 50-60 кг в среднем. За счет легкости панелей, вся конструкция дома будет весить в 3-4 раза меньше, относительно кирпичного или панельного строения.

Нагрузки на панель.  По вертикали Сип-панель способна вынести нагрузку около 2-х тонн. Такую стойкость панели обеспечивают OSB-плиты, во время поперечного изгиба одна OSB-плита сжимается, а другая растягивается. По горизонтали Сип-панель выдерживает нагрузку около 10 тонн на м2. Благодаря такой стойкости панелей, Ваш дом сможет выдержать колоссальные нагрузки, например, вес большого грузовика на крыше.

Итого, Сип-панели являются очень прочной конструкцией с прекрасными характеристиками. Ваш дом будет теплым, надежным и стойким к внешним воздействиям.

Какие же еще плюсы имеют Сип-панельные дома и конструкции?

Благодаря легкости конструкции, при выборе фундамента нет необходимости делать акцент на тяжелом и дорогостоящем фундаменте. Вполне подойдет свайно-винтовой или забивной бетонный фундамент.

Быстрота возведения дома – это несомненное и большое преимущество. При хороших погодных условиях, опытная монтажная бригада установит коробку дома площадью 120 – 150 м2 за 2,5-3 недели.

Отличные климатические показатели дома – зимой тепло очень хорошо сохраняется, а летом дома прохладно. За счет высоких теплоизоляционных показателей Сип-панельных конструкций, Вы активно будете экономить на отоплении, даже в самые холодные дни зимы и в самых холодных местах нашей страны.

Строительство круглый год. Сборка Сип-панельных конструкций не предполагает каких-либо работ, которые должны осуществляться только в теплое время года.

Стоимость Сип-панельных зданий. Возможности использования Сип-панелей настолько велики, что из них можно построить как скромный дачный дом или небольшое сооружение с минимальным бюджетом, так и огромный красивый и роскошный дом со всеми удобствами и изысками, или теплый и надежный офисный центр. Решения по строительству из Сип-панелей можно подобрать на любой вкус и кошелек, а главное, что в любом из вариантов вы получите максимально возможное и индивидуальное предложение по оптимальной для Вас стоимости.

Вопросы, возникающие по сип-панелям.

  1. Горючесть материала? Степень огнестойкости Сип-панелей – третья, так же как и у деревянных строений. Когда вопрос касается брусовых домов, многие люди, почему-то, не так «панически» относятся к ним. Со строениями из Сип-панелей точно такая же ситуация, т.к. что сип-панельные дома, что деревянные дома имеют один и тот же класс огнестойкости. По своей сути, Сип-панельные дома – это то же самое деревянное домостроение. Основная часть пожаров происходит изнутри дома, а в остальном, огонь не щадит ни кирпич ни дерево ни бетон. Сип-панели обладают достаточной стойкостью для того, чтобы в случае пожара, Вам хватило времени покинуть помещение. К тому же, если использовать для внутренней отделки хотя бы 1 слой гипсокартона, время огнестойкости Вашего дома из Сип-панелей увеличится на 45 минут. Также, все необходимое для сборки дома дерево проходит обработку огнебиозащитными составами.  Пенополистирол, находящийся внутри Сип-панели, имеет в составе антипирены. Это значит, что данный материал при отсутствии открытого пламени будет затухать в течении максимум 4-х секунд. Используемый, добросовестными производителями, ППС не поддерживает горение. Все эти факторы делают Сип-панели максимально безопасными. Если мы говорим об огнестойкости здания, лучше здесь подумать о качественно сделанной проводке, с соблюдение всех норм безопасности.
  2. Сип-панели сильно подвержены «атакам» грызунов? В корне неверное представление о том, что грызуны живут в том материале, что им легче всего прогрызть, рождает много негатива по поводу Сип-панелей. Грызуны живут везде, неважно, в бетоне, кирпиче, дереве или утеплителе. Для них не важна часть здания, где жить, будь то подвал, чердак или комната. Грызуны живут там, где есть теплопотери! Если сборка дома произведена правильно, и нет теплопотерь, то мышам и не вздумается лезть в Ваш дом. Они просто не будут чувствовать, что в вашем доме есть тепло, и он станет для нежелательных жителей неинтересным. Все слухи о том, что мыши питаются пенопластом – не более чем слухи.
  3. Не опасны ли Сип-панели с точки зрения экологичности? Нет, не опасны. Все вещества в составе Сип-панелей, что могут как-либо теоретически Вам навредить, имеют летучий характер и могут сохраняться там максимум до 3-х месяцев. По многим испытаниям и исследованиям, которые в том числе доступны на просторах интернета, концентрация вредных веществ в Сип-панельных домах в несколько раз ниже допустимой нормы.

Итак, что же мы имеем в итоге?

Сип-панели – прекрасный вариант для строительства как жилых домов, офисов, так и дачных домиков и небольших сооружений. В итоге, по совокупности всех плюсов и минусов данная технология строительства однозначно является выгодной и в то же время современной и прогрессивной. Максимальное количество домыслов по поводу данной технологии строительства вызывают безусловные стереотипы в сознании людей, а так же страх перед новыми и неизведанными технологиями. Безусловно, при появлении новой технологии появляются недобросовестные производители с «кустарным» способом производства,  неумелые строители, пытающиеся собрать дом без определенных знаний и навыков. В совокупности, последствиями от таких горе производителей и строителей являются многочисленные слухи, страхи и опасения. Но, когда технология в полном объеме делается в заводских условиях, дома собираются опытными бригадами и происходит нормальный процесс строительства, Вы, несомненно, останетесь довольны результатом.

Наша компания «Томский завод «Конструктив» обладает собственной производственной базой как пенополистирола, так и Сип-панелей. Производство происходит на специализированном оборудовании, а сам завод находится в г. Томске.

Вы всегда можете приехать к нам и воочию все увидеть, и убедиться в этом. Мы работаем только с качественной сырьевой базой и умеем делать Сип-панели качественно. Наши специалисты помогут Вам подобрать идеальный вариант по строительству. С нами надежно, тепло, эффективно и выгодно!

Цены на СИП-панели за штуку в Орле оптом и в розницу от компании Новый дом

SIP-панели применяются для строительства домов по канадской технологии, бань, а также зданий общественного назначения. Компания “Новый Дом” имеет собственные производственные линии по их изготовлению.

Компания «Новый Дом» реализует СИП-панели в Орле, выполненные из качественных и экологичных материалов. На заводе применяется только сертифицированное оборудование. Технология производства предполагает вакуумное прессование, которое обеспечивает надежную адгезию компонентов SIP панелей на молекулярном уровне. Дома, построенные из этого материала, окупаются менее чем за 20 лет, так как обеспечивают существенную экономию энергоресурсов. Наша компания предлагает лучшие цены на СИП-панели за штуку в Орле.

Преимущества сотрудничества с компанией «Новый Дом»

  • Цены от производителя;
  • Высокое качество;
  • Оперативная доставка;
  • Профессиональная консультация.

Чтобы купить СИП-панели от производителя недорого, свяжитесь с менеджерами нашей компании и оформите заказ.

SIP-панели применяются для строительства домов по канадской технологии, бань, а также зданий общественного назначения. Компания «Новый дом» имеет собственные производственные линии по их изготовлению.

Производство ведется на инновационном оборудовании и только из качественных материалов. Все этапы строго контролируются, поэтому брак отсутствует.

Особенности продукции

Размер СИП-панелей для строительства дома составляет 3,125-3,5 м2, толщина от 108 до 224 мм.

Для обшивки используется ОSB-3 плита, толщиной 9-12 мм, полностью соответствующая классу экологичности Е1 и высоким международным стандартам качества. Утеплитель – фасадный пенополистирол высокой плотности.

Купить СИП-панели в Орле по выгодной цене

Цена зависит от особенностей конкретной конструкции, размеров и толщины. Для приобретения сэндвич-панелей с доставкой на участок, заполните заявку на нашем сайте или позвоните по телефону +7 (4862) 59-99-77. Наши менеджеры подскажут вам всю интересующую информацию и произведут предварительный расчет стоимости.

Для производства наших SIP-панелей мы используем только самые качественные материалы лучших и проверенных производителей, имеющиеся на мировом рынке строительства:

Обшивка
Плиты ОSB-3:
Производитель Kalevala (Карелия).
Класс экологичности по международным стандартам Е1.

Утеплитель
Фасадный пенополистирол ПСБ-С 25 Ф.
Плотность (16-17 кг/м3).
Производитель НовоПласт (Тульская обл., г. Алексин).

Размеры панелей  Толщина СИП-панели, мм Толщина ОСП, мм  Площадь панели, м2 Изготовление
СИП Панель 2500х1250
 108 мм 9 мм 3.125 м²
 до 5 дней
CИП Панель 2800х1250  3.5 м² до 5 дней
СИП Панель 2500х1250
 110 мм 10 мм 3. 125 м² до 5 дней
СИП Панель 2800х1250 3.5 м² до 5 дней
СИП Панель 2500х1250
 114 мм 12 мм
 3.125 м²
 до 5 дней
СИП Панель 2800х1250
 3.5 м² до 5 дней
СИП Панель 2500х1250
 118 мм 9 мм 3.125 м²
 в наличии
СИП Панель 2800х1250
 3.5 м²  в наличии
СИП Панель 2500х1250
 120 мм 10 мм 3. 125 м²
 в наличии
СИП Панель 2800х1250
 3.5 м²  в наличии
СИП Панель 2500х1250
 124 мм 12 мм 3.125 м²
 в наличии
СИП Панель 2800х1250
 3.5 м²  в наличии
СИП Панель 2500х1250
 158 мм 9 мм 3.125 м²
 в наличии
СИП Панель 2800х1250
 3.5 м²  в наличии
СИП Панель 2500х1250
 160 мм 10 мм 3. 125 м² в наличии
СИП Панель 2800х1250
 3.5 м²  в наличии
СИП Панель 2500х1250
 164 мм 12 мм 3.125 м² в наличии
СИП Панель 2800х1250
 3.5 м²  в наличии
СИП Панель 2500х1250
 170 мм 10 мм 3.125 м² до 5 дней
СИП Панель 2800х1250
 3.5 м²  до 5 дней
СИП Панель 2500х1250
 174 мм 12 мм 3. 125 м² до 5 дней
СИП Панель 2800х1250
 3.5 м²  до 5 дней
СИП Панель 2500х1250
 220 мм 10 мм 3.125 м² до 5 дней
СИП Панель 2800х1250
 3.5 м²  до 5 дней
СИП Панель 2500х1250
 224 мм 12 мм 3.125 м² до 5 дней
СИП Панель 2800х1250
 3.5 м²  до 5 дней
Руководство по проектированию

SIP для снижения затрат

Главная » Публикации » Руководство по проектированию SIP для снижения затрат

Недавно мы завершили еще один проект SIP для дома на одну семью в Колорадо. Попутно мы наткнулись на очень полезную информацию о том, как оценить дизайн дома, чтобы мы смогли добиться наилучшей стоимости пакета SIP. Хотя с помощью SIP можно проектировать практически все, это не всегда рентабельно. Важно отметить, что каждый производитель будет иметь свои собственные правила для своего продукта , поэтому важно, чтобы ваш архитектор знал об этом, прежде чем зафиксировать ключевые параметры проекта. При этом многие из этих рекомендаций применимы ко всем SIP.

Ниже приведены некоторые советы от наших друзей из Insulated Component Structures:

  1. Стандартная толщина панелей составляет 4-1/2″ (r-28) и 6-1/2″ (r-42). Вы должны использовать эти значения толщины при проектировании здания, иначе возникнут проблемы с планами.
  2. Обшивка панелей должна располагаться на прочной структурной поверхности. Они не могут висеть без поддержки за стеной фундамента. Сипы спроектированы с 1-1/2-дюймовым пространством в нижней части, чтобы поместиться на 2-х подоконную пластину. Глотки не должны касаться бетона, который касается земли. Используйте обработанную прессованием плиту подоконника (разорванную по ширине панели) на бетоне и обычную плиту подоконника по центру.
    3. Отверстия
  3. выполнены с зазором 1-1/2 дюйма вверху для установки непрерывной верхней плиты, устанавливаемой на месте. Стыки верхней плиты не должны находиться в пределах 12 дюймов от стыка панели.
  4. Панели с наклонными (или остроконечными) панелями и панели со скошенными верхними частями дороже и сложнее в производстве. Конструкции с прямоугольными панелями являются наименее затратными.
  5. Если высота панели рассчитана на стандартную длину OSB, меньше отходов и трудозатрат на резку. Стандартные размеры OSB: 8 футов 0 дюймов, 9«0», 10’0», 12’0», 16’0» и 24’1».
  6. Ширина панелей может быть любой до 48 дюймов. Панели размером ровно 48 дюймов проще всего производить и эффективнее отгружать и устанавливать. Это также сократит количество отходов.
  7. Цельные уголки решают несколько проблем с теплоизоляционными оболочками. В идеале цельные углы должны составлять 24 дюйма по меньшему размеру каждой ноги. Следовательно, основной размер будет составлять 24 дюйма плюс толщина панели (4,5 дюйма или 6,5 дюйма). Это верно как для «внутренних», так и для «внешних» углов.
  8. В идеале дверные и оконные проемы должны располагаться на расстоянии не менее 3 футов-0 дюймов от внешней стороны угла.
  9. Дверь или окно с шириной проема не более 36 дюймов можно поместить в одну панель. Это предпочтительнее для дверей и окон, которые охватывают две или более панели. В идеале окна должны быть на расстоянии не менее 12 дюймов друг от друга.
  10. В идеале конструкции должны быть спроектированы таким образом, чтобы высота панелей не превышала 16 футов-0 дюймов. Можно сделать более высокие панели (до 24 футов), но это не так практично.
  11. Когда это возможно, коллекторы должны быть размещены в пространстве обода или фермы со свисающими с них балками или фермами.
  12. Панели крыши должны иметь опору под панелями, а не внутри панелей. Пиломатериалы или брус в панелях вызывают тепловые мосты. В панелях крыши не должно быть встроенной древесины, а все стыки панелей должны выполняться внахлест. Как правило, 8-футовые пролеты для кровельных панелей толщиной 6,5 дюймов подходят для передней части Колорадо. При 8-футовых пролетах они могут выдерживать общую нагрузку 75 фунтов на квадратный фут.
  13. Для наименьшей стоимости карнизы должны быть квадратными на концах, и пусть отделка сделает их вертикальными.
  14. Рассмотрите потолки с прорезью, прикрепленные к нижнему поясу стропильных ферм, а не полностью профилированную крышу. Это устранит дополнительные расходы пены на поле и карниз.
  15. Электрические коробки и кабелепроводы должны быть размещены внутри сип-панелей на заводе. Не забудьте указать все устройства, для которых потребуются кабелепроводы или коробки, т. е. электрические розетки, выключатели, динамики, дверные звонки, детекторы дыма, телефоны, интернет-устройства или устройства локальной сети, системы сигнализации и т. д.
  16. Кабелепроводы могут проходить сверху, снизу, из стороны в сторону или в любом сочетании. Как правило, идеальной ситуацией является размещение электропроводки и соединений в системе пола и/или на чердаке. Следовательно, стеновая панель sip должна располагаться на системе пола, чтобы трубопровод мог проходить вертикально вниз от коробки в панели к нижней части панели. Затем проводку можно проложить через плиту порога и через балки пола к следующему кабелепроводу. Кабелепроводы могут проходить до верхнего этажа или чердака.
  17. Обшивка Sips может быть изготовлена ​​из многих материалов, включая OSB, фиброцемент, гипсокартон, алюминий, оцинкованную или нержавеющую сталь, армированный волокном пластиковый ламинат (frpl), сайдинг t-111, сосну t&g и т. д. приложения, скины должны быть структурными. OSB, t-111 и сосна t&g, как правило, являются структурными, в то время как другие варианты не такие структурные, если вообще имеют.

Обратите внимание, что приведенные выше параметры являются идеальными ориентирами для этого производителя и могут быть скорректированы в соответствии с вашими потребностями. Следуя этим идеальным конструктивным параметрам, вы можете снизить стоимость панелей и сэкономить время на их изготовление и монтаж.
