Шумоизоляция под стяжку: Шумоизоляция пола в квартире, материалы для звукоизоляции пола под стяжку

alexxlab 07.11.2018 Нет комментариев

Содержание

Шумоизоляция пола в квартире, материалы для звукоизоляции пола под стяжку

Первая, и одна из главных задач по звукоизоляции в квартире – это устройство звукоизолирующего пола во всех помещениях. Эта задача достаточно проста, и тем не менее, требует качественного исполнения. Важно правильно подобрать подходящую конструкцию и произвести ее монтаж в соответствии с инструкцией.

Устройство «плавающего» звукоизолирующего пола

В подавляющем большинстве случаев для звукоизоляции пола применяется система так называемого “плавающего” пола (рис.1), когда слой выравнивающей стяжки, которую в здании без отделки по любому потребуется выполнить, укладывается поверх упругого звукоизолирующего материала. Что особенно важно, данная стяжка лежит на материале под своим весом и жестко не связана с прочими строительными конструкциями. Для этого данный звукоизолирующий материал в качестве разделяющего применяется по всем торцам стяжки. В зависимости от толщины звукоизолирующего материала (от 4 до 20 мм) шумоизоляция пола под стяжку будет показывать разный акустический результат снижения уровня ударного шума – от 20 до 40 дБ.

В линейке Акустик Групп присутствует множество материалов, предназначенных для устройства звукоизолирующего плавающего пола. Это рулонные материалы Шуманет-100 четырех видов, плиты Шумостоп двух видов, покрытие для неровных оснований Шумопласт и подложка под чистовые напольные покрытия Акуфлекс. Сравнение звукоизолирующих свойств данных материалов под стяжкой толщиной 60 мм с поверхностной плотностью 120 кг/м2 приведено в таблице 1 с указанием специфики применения каждого материала. Именно ввиду плавающей конструкции пола сама стяжка должна быть самонесущей и иметь толщину не менее 60 мм. При этом она должна быть выполнена из качественной смеси и быть армирована металлическими конструкциями (сеткой) для придания ей повышенной механической прочности.

Таблица 1 Сравнение звукоизолирующих конструкций “плавающего” пола

*ΔLnw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции ударного шума, обеспечиваемый конструкцией
**ΔRw – индекс ДОПОЛНИТЕЛЬНОЙ звукоизоляции воздушного шума, обеспечиваемого конструкцией

Для большинства материалов, применяющихся в конструкциях звукоизолирующего плавающего пола требуется относительно ровное основание. Поэтому стоит отметить материал Шумопласт, который разработан для нанесения на поверхности, имеющие локальные неровности (арматура, инженерные коммуникации, строительный мусор, выступающие на высоту до 10 мм). Подробнее о покрытии и его применении Вы сможете узнать из видео-ролика:

Быстросборный звукоизолирующий пол ЗИПС-ПОЛ

Для случаев, когда выполнять классическую конструкцию “плавающего” пола с применением цементно-песчаной стяжки возможности нет, применяются быстросборные системы ЗИПС-ПОЛ (рис.2), которые позволяют выполнить конструкцию звукоизолирующего пола за один день, без применения “мокрых” процессов, с возможностью эксплуатации помещения через 24 часа после завершения работ. Данные системы состоят из сэндвич-панелей ЗИПС-ПОЛ Вектор или Модуль толщиной 45 или 75 мм соответственно, акустического триплекса Саундлайн-дБ 17 мм и компенсирующего слоя фанеры 18 мм. Индекс снижения уровня ударного шума системами ЗИПС-ПОЛ составляет 32 – 38 дБ при общей толщине системы 80 или 110 мм без учета толщины чистового покрытия.

Необходимо отметить, что для повышения изоляции воздушного шума с помощью конструкций плавающих полов, необходимо применять звукоизолирующие материалы толщиной от 20 мм. Это могут быть как плиты Шумостоп-С2 или К-2, так и выравнивающее покрытие Шумопласт. Такие конструкции шумоизоляции пола повышают изоляцию воздушного шума на 9-10 дБ и применяются в случае шумных соседей снизу или для защиты их от шума в вашем помещении, например от домашнего кинотеатра в гостиной. Упомянутые выше быстросборные системы ЗИПС-ПОЛ также увеличивают изоляцию воздушного шума перекрытия на 5 – 8 дБ.

Звукоизоляция пола на лагах

В некоторых случаях для звукоизоляции перекрытий применяют систему полов на лагах (рис.3). Такие конструкции при правильном устройстве показывают высокие значения снижения уровня ударного шума (до 30 дБ), а также имеют хороший показатель дополнительной изоляции воздушного шума (8-10 дБ). Деревянные лаги опираются на перекрытие через ленточные или точечные упругие прокладки из эластомера Sylomer, а пространство между лагами заполняется звукопоглощающими плитами Шуманет-БМ/CК или ЭКО. На лаги с перехлестом стыков укладываются два слоя фанеры толщиной по 18 мм каждый.

Звукоизоляция под стяжку своими руками на hotrock.ru

Стяжка – достаточно популярный вариант отделки пола в жилых и коммерческих помещениях. Ее используют в качестве готового финального покрытия или же в качестве основы для укладки чистового пола. При правильной укладке стяжка обладает хорошими тепло-звукоизоляционными качествами, она выравнивает пол и укрепляет его.


Классическая стяжка изготавливается путем использования цементного раствора (песок смешивается с цементом М400 в пропорции 1 к 3,5), хотя сегодня в продаже можно найти множество готовых вариантов. Существуют самовыравнивающиеся смеси, которые просто разливают по основанию, декоративные смеси (эпоксидные наливные полы) и пр. Получить детальные консультации по разным вариантам вы сможете в ближайшем строительном супермаркете, мы же расскажем вам о том, как выполнить качественную звукоизоляцию под стяжку.

Звукоизоляция часто необходима в многоэтажных домах, если вы хотите избавиться от постоянного шума со стороны соседей. Обустраивается она различными способами. Рассмотрим несколько наиболее распространенных вариантов.

Стяжка бывает трех видов:

  • Классическая влажная (заливается на подготовленное основание).
  • Стяжка с разделительным слоем.
  • Плавающая стяжка.

Для качественного утепления и звукоизоляции обычно применяют плавающую стяжку. Свое название она получила за счет того, что верхний наливной слой фактически не связан с основанием напрямую – он как бы «плавает» на утеплителе и звукоизоляции. Примечательно, что верхний слой не связан и с основанием, и со стенами, что позволяет избежать резонанса и растрескивания слоя за счет теплового расширения. Добиться этого можно путем использования кромочной ленты, наклеиваемой на стены по периметру. Подобная конструкция исключает возникновение акустических мостиков и идеально защищает ваше жилье от лишнего шума.

Использовать для звукоизоляции можно различные типы материалов, но перед тем, как выбрать, изучите их свойства и эффективность. Эти характеристики обозначаются следующей аббревиатурой:

  • Представляет собой индекс изоляции материалом звука, передаваемого по воздуху (крики, музыка, хлопки, разговоры и пр).
  • Ln,w. Представляет собой индекс изоляции материалом ударного шума. Ударный шум передается по конструктивным элементам жилища – это шаги, удары, падения предметов и пр.

Данные показатели производители указывают на упаковке своих материалов, поэтому внимательно изучайте данные коэффициенты, чтобы создать качественную звукоизоляцию, а не зря потратить деньги.

Какие материалы можно использовать, для создания качественной шумоизоляции под стяжку? Разберем несколько основных вариантов:

  • Традиционная минеральная вата в плитах или рулонах. Производится из каменной породы или стекла путем плавления. Обладает неплохими звукоизоляционными и теплоизоляционными материалами, малым весом и неплохой экологичностью. Основные достоинства материала – простота укладки, небольшая стоимость, возможность выравнивания неровного основания и создания необходимой толщины стяжки.
  • Пенопласт и пенополистирол. Материал изготавливают путем нагрева до определенной температуры вспененных шариков – они слипаются друг с другом, образуя прочную и однородную массу с отличными теплоизоляционными и звукоизоляционными качествами. Отметим, что пенопласт может иметь различную плотность – для стяжки используют более плотные виды, не сминающиеся при высоких нагрузках. Пористая структура материала хорошо задерживает тепло и звук. Для улучшения характеристик и ликвидации акустических мостиков щели между соседними листами заделываются монтажной пеной или герметиками.
  • Экструдированный полистирол. Представляет собой улучшенный пенопласт, маркируется как XPS, выпуск материала регламентируется стандартом EN 13164. В отличие от пенопласта, полистирол имеет высокую плотность и практически не сминается. Обладает неплохими тепло-звукоизоляционными свойствами, но ввиду свой высокой плотности и отсутствии пористости не очень хорошо защищает помещение от ударного шума. Из достоинств материала можно выделить малый вес, доступную цену и простоту укладки. Швы между соседними листами также заделывают при помощи монтажной пены.
  • Вспененный полиуретан (маркируется как PUR). Используется для защиты помещения от акустического шума, хорошо подходит для звукоизоляции комнат не только под стяжку, но и для монтажа на стены. Отличается малым весом и хорошими тепло-шумоизоляционными качествами.
  • Перлит и керамзит. Данные материалы производят путем вспучивания глины различных пород. Перлит и керамзит обладают не очень хорошими звукоизоляционными свойствами, но могут использоваться в качестве наполнителя при заливке стяжки. Их используют двумя способами: создают слой толщиной 10 см, после чего заливают цементным составом или же просто используют материал при изготовлении бетона. Основные достоинства – доступная цена, устойчивость к гниению, простота укладки (можно просто рассыпать материал по основанию).
Как правильно создавать звукоизолирующую стяжку

Первым делом вам необходимо выбрать материал, которым вы собираетесь делать звукоизоляцию.

Для плавающих стяжек основным показателем считается динамический модуль сжимаемости изоляции, то есть разница между нормальной высотой материала в свободных условиях и высотой при нагрузке. Данный коэффициент обозначается аббревиатурой СР, и чем он больше, тем лучше задерживается шум, передающийся ударным путем.

Считается, что СР нужно рассчитывать не для утеплителя, а для всего пирога изоляции. Так, чем тверже материал и чем он хуже сжимается, тем луче он передает ударные шумы и вибрации (СР равно нулю). Чем сжимаемее и мягче изолятор, тем лучше он поглощает ударные шумы и поглощает вибрации, передаваемые по строительным конструкциям. Логично было бы использовать мягкие материалы для создания звукоизоляции, но не нужно забывать, что они не обеспечивают достаточной прочности и могут проседать под нагрузкой, что приведет к появлению пустот и растрескиванию стяжки. Именно поэтому в жилых помещениях применяют материалы, коэффициент которых равен СР5, то есть разница между свободно уложенной звукоизоляцией и сжатой составляет не более 5 мм.

Если необходимо создать профессиональную шумоизоляцию, то можно использовать несколько видов защиты. На основание укладывают мягкий материал с высокой сжимаемостью, сверху кладут более плотные плиты, а затем заливается стяжка. Укладку материалов следует производить со смещением, чтобы ликвидировать мостики, по которым может проходить звук. Также обязательно нужно покрыть звукоизоляцию пленкой или мембраной, которая уменьшит колебательные волны и не даст проявиться явлению резонанса.

Для расчета толщины звукоизоляции необходимо воспользоваться расчетами – она будет индивидуальной. Считается, что правильную шумоизоляцию делают с учетом всего пирога, в том числе и чернового пола или межэтажного покрытия согласно требованиям МГСН 2.04-97. Так, для жилых помещений массовой застройки принят максимально возможный коэффициент ударного шума на уровне 66 дБ, тогда как классическая железобетонная плита толщиной в 18 см обеспечивает уровень изоляции не менее 76. Но в большинстве случаев ее недостаточно, поэтому люди, предпочитающие тишину, самостоятельно защищают свое жилье от посторонних шумов. Идеально подходит для этого продукция компании HotRock из серии Акустик и Флор. Она реализуется в плитках толщиной по 50 и 100 мм, имеет плотность до 40 кг/м3 и индекс звукоизоляции воздушного шума 53 Дб. При укладке материала и обустройстве стяжки соблюдайте рекомендации производителя.

← Звукоизоляция потолка в квартиреЗвукоизоляция стен своими руками →

материалы и технологии проведения работ

Для жителей многоквартирных домов в больших городах понятия «уют», «комфорт» жилья приобретают новый смысл. Хочется не только покоя, но и тишины. Посторонний шум и звуки, сопровождающие быт городского жителя, особо раздражают, сильно отражаются на их настроении и почему нет, на их здоровье. Частично эту проблему можно решить, звукоизолировав все проемы, стены и потолки. И все же наиболее эффективный путь борьбы с общим уровнем проникающих звуков, несомненно, является шумоизоляция пола в квартире.

Виды шумов

Шумы классифицируют по их физической природе на воздушный, ударный, спектрально-ударный, виброшумы и другие с различными спектрами частот.

Выполняя звукоизоляцию пола в квартире, вы спасаете нижних соседей от последствий ударного шума, образовавшегося от падения тяжелых предметов на пол, стука каблуков и т. д. Иначе говоря, от того шума, который производим мы сами, страдают соседи. Но и они не остаются «в долгу», ведь при распространении снизу вверх затухание звука минимальное.

Отметим также, что конструкция панельных домов имеет важную особенность – через связанные между собой стены и межэтажные перекрытия ударные колебания довольно быстро передаются всей структуре многоэтажки и распространяются между квартирами, захватывая плиты перекрытия. Создается так называемый структурный шум.

1 — воздушный шум от пола; 2 — виброшумы; 3 и 4 — ударные шумы

Таким образом, межэтажное перекрытие может и не основной путь для проникновения шума, но никак не последний. Вот против него и необходима шумоизоляция пола. Организовать звукоизоляцию пола труднее, чем стен, потолка или проемов, да и обойдется это дороже. Это связано с тем фактом, что, как правило, шумоизоляция пола в квартире выполняется под стяжку, поэтому работы могут принять глобальные масштабы.

Шумоизоляция пола под стяжку, материал, грамотно выбранный для этого, позволят спастись от большинства шумов, возникающих в процессе эксплуатации. Она доступна и для самостоятельного исполнения.

Чем заглушать

Инновационные шумоизоляторы, используемые при звукоизоляции пола в квартире под стяжку, позволяют добиться высокого уровня подавления шумов. Например, 40 мм слой Шуманета способен обеспечить глушение порядка 40 дБ, а двухслойный Тексаунд – 30 дБ.

Разберемся по сути в механизме, по которому происходит шумоизоляция пола в квартире под стяжку. Материалы, используемые для изоляции пола, могут поглощать звук и гасить его. Разъяснить разницу между ними поможет показатель механической добротности Q, который показывает «звонкость» механической системы, то есть каким образом она отзывается на сторонние воздействия.

Для поглощающих – он близок к единице, к примеру, 0,4. Их легко «раскачать», то есть, проникнув изоляцию, звук может пройти определенный путь и затухнуть. Такие звукоизоляторы отлично гасят вибрацию, поэтому и носят название виброгасящих.

Для шумоизоляторов, у которых Q на порядок меньше, вибрация все же может «проскользнуть», но «раскачать» их в этом случае сложно – потребуется слишком много звуковой энергии. Вот почему они хорошо справляются с вибрацией плиты перекрытия как целого. Если даже не удастся погасить колебания полностью, по крайней мере уменьшится их амплитуда. Излучение переведется в НЧ. Призвуки таким образом будут подавлены.

На заметку

Мощность звукового излучения определяется частотой по единице площади, поэтому налицо значительное падение уровня шума.

Структура материалов, используемых для звукоизоляции под стяжку

Материалы-звукоизоляторы могут быть по структуре:

  • волокнистые и слоистые,
  • сыпучие и сотовые,
  • вспененные и гранулированные.
  • Волокнистые. Они имеют много достоинств. В частности, они гасят не только вибрацию, но также ударные звуки. Однако, чтобы справиться с такой задачей, укладывать их нужно слоем достаточной толщины – от 150–200 мм. При этом вопросы вызывает и их долговечность: со временем они начинают проседать и перестают эффективно гасить шум. К этому ряду относят также эковату и базальтовый картон. Показатель звукопоглощения этих шумоизоляторов – в районе 1,2 дБ/мм.

Полезно

В многоэтажном доме для погашения 60 дБ шума необходимо 50 мм изолятора с таким показателем. Если добавить еще подложку, стяжку и финишное покрытие, то пол подымется примерно на 150 мм. Учитывая, что стандартный потолок имеет высоту в 2,7 м, то на высоту жилого пространства останется только 2,55, что не соответствует санитарным нормам. Но, как уже было отмечено, в шумоизоляции более всего нуждаются именно панельные дома.

  • Для квартир в многоэтажном доме необходимы шумоизоляторы, степень поглощения которых начинается приблизительно с 17 дБ на см. Таких показателей можно достичь, если использовать слоистое шумоподавление в виде многослойного поглощающего покрытия сложной структуры, которое состоит из разных изоляторов, имеющих различные свойства. Речь идет о поглощающих материалах сложной структуры. При их укладке требуется четкое соблюдение рекомендованной технологии. Среди недостатков можно отметить высокую стоимость, низкий порог влагостойкости и недостаточную долговечность несущей способности.
  • Сыпучие материалы типа песка или керамзита абсолютно влагостойкие. Показатели шумопоглощения очень низкие – всего 0,6 дБ/мм, однако, благодаря трению между гранулами вполне пригодны для шумоизоляции цокольных перекрытий. Это бюджетный и надежный вариант, но весьма трудоемкий.

На заметку

Современные достижения не обошли также сыпучие материалы. Исходную массу формируют непосредственно по перекрытию либо по подложке, имеющей отбортовку из кромочного демпфера. Для его полимеризации достаточно двух суток, после чего заливается стяжка.

  • Весьма высока также эффективность гранулированного звукоизолятора, комбинированной структуры – резинопробки, поставляемой на рынок в рулонах. Правда, обходится она достаточно дорого. Для избавления от шума резинопробковая подложка делается двухслойной:
  • снизу вибропоглощающий слой, в котором содержится небольшое количество резины;
  • затем – несущий вес и звукогасящий со значительным содержанием связующего.

Высоты каждого слоя в 4 мм оказывается достаточно, чтобы соответствовать СНиП по шумоизоляции.

Современные материалы

Чтобы выполнить максимально эффективную шумоизоляцию под стяжку, используются как плотные материалы, характеризующиеся высоким уровнем звукоизоляции, так и мягкие, у которых высокий коэффициент звукопоглощения. Отметим самые популярные предложения современного рынка.

  • Tecsound – это тяжелая мембрана на базе минерала арагонита. Его толщина всего 2– 3,7 мм, но это не мешает обеспечить максимальный эффект, без увеличения высоты конструкции пола. Мембраны отличаются высоким уровнем эластичности и гибкости, поэтому их легко монтировать. Они устойчивы как к низким температурам, так и к высоким, влагостойкие, не распространяют плесени, не гниют. Тексаунд подходит для любого типа поверхностей, ее можно использовать как подложку практически под любое покрытие.
  • Шуманет – сложная поглощающая структура в виде упругого материала в рулонах небольшой толщины – всего в 3 мм. Изолятор хорошо защищают от шума ударного типа. Шуманет используется в качестве основы под «плавающую стяжку». Его расстилают с нахлестом, заводя на стену на высоту слоя стяжки, и проклеивают стыковочные швы скотчем.
  • Шумостоп представляет собой упругие плиты, имеющие толщину в 20 мм. При укладке основы под «плавающую стяжку» их укладывают впритык на плиту межэтажного перекрытия. Между изолятором и стеной прокладывают ленты из прокладочного материала. Затем их покрывают пленкой из армированного полиэтилена, который заводят на стену на высоту стяжки.

  • Вибростек-V300 – еще один способ обустроить основу под «плавающую стяжку» или подложку под финишный пол. Упругие рулоны толщиной 4 мм укладывают встык и прокладывают по периметру помещения ленту Вибростек. Далее поступают аналогично монтажу Шумостопа.
  • Isover – минераловатные легкие плиты, которые используют для звукопоглощения полов с лагами.

Как обесшумить бетонный пол

Для панельного дома более характерна стяжка пола в квартире, которой свойственны низкие звукоизоляционные показатели. Их можно повысить, если отделить бетонный слой от несущей конструкции многоквартирного дома (перекрытия и стены). Проще всего это сделать, если устроить «плавающий пол».

Это массивная стяжка, заливаемая прямо на перекрытие. Она не имеет жестких связей со стенами или перегородками и «подвешена» относительно шумоизоляции под стяжку.

Работы выполняют в следующем порядке:

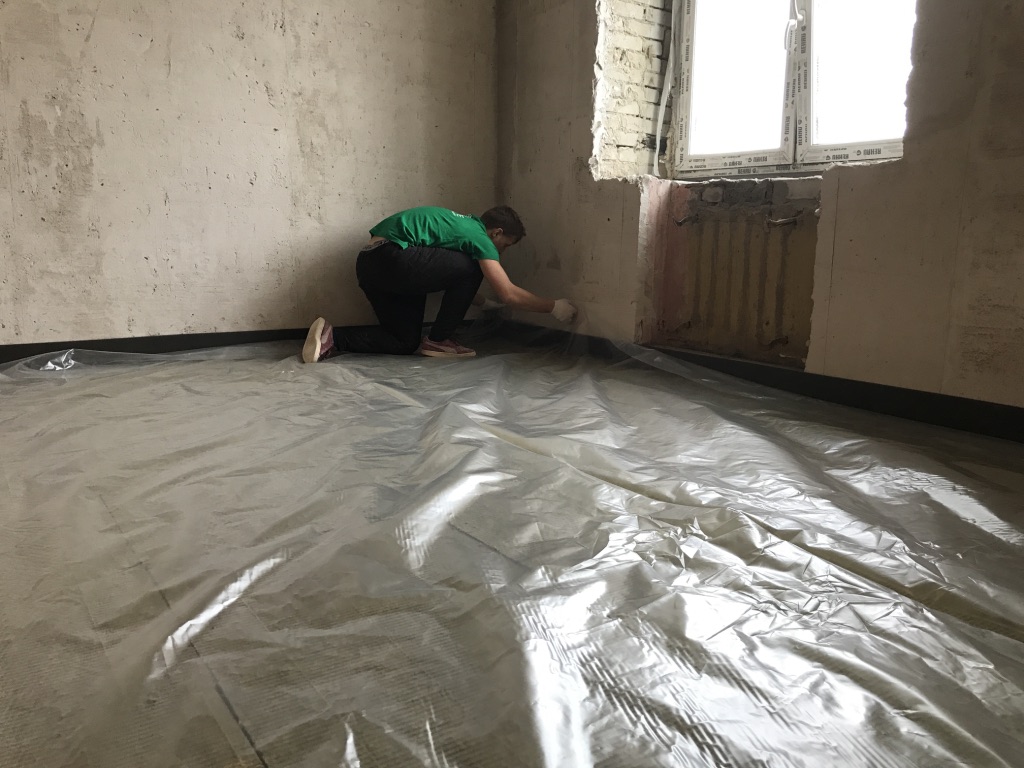

  • По базовому основания настилают гидроизоляционную пленку. Чтобы получить эффект «плавающего пола» ее необходимо уложить, заводя изоляцию на стены. Величину напуска определяют из расчета высоты стяжечного слоя и дополнительных 40-50 мм. Если устраивают утепленный пол, то необходимо учесть и толщину теплоизоляционного слоя.
  • На выровненное перекрытие укладывают традиционный изолятор, к примеру, экструдированный пенополистирол или один из представленных выше материалов. На полученный шумоизоляционный слой с напуском на стены расстилают гидроизоляцию из армирующей пленки из полиэтилена, желательно с плотностью от 0,15 мм.
  • На нее укладывают армирующую сетку.
  • Выставляют маяки и заливают стяжку высотой около 50 мм.

Совет

При меньшей толщине заливки невозможно будет полностью скрыть армирующий слой, который не дает растрескаться бетону.

  • Стяжку разравнивают и оставляют до окончательного высыхания в течение месяца.

Шумоизоляция пола в квартире под ламинат

Помимо стяжки понятие «плавающий пол» используется и для пола из ламината. Достаточно вспомнить, что для этого напольного покрытия необходима подложка, поскольку добиться идеальной ровности чернового бетонного пола невозможно. Именно от ее вида зависит уровень звукоизоляции пола.

Сегодня можно приобрести несколько вариантов подложки. Более распространены:

  • пробковая:
  • пленка из синтетического полимера.

Поскольку стоит задача шумоизоляции, остановимся на критериях выбора подложки с этих позиций.

Пробка – натуральный материал, он в разы плотнее пленки, значит с шумоизоляцией справляется намного лучше. И хотя пробковая подложка дороже пленочной, лучше выбрать ее. Процесс укладки крайне прост: рулоны укладывают стык-в-стык и скрепляют соединения скотчем.

Помимо традиционных вариантов шумоизоляции ламинатного пола сегодня широко используются подложки из Тексаунд, резинопробки и других современных материалов.

© 2021 prestigpol.ru

Правила монтажа звукоизоляционного слоя под стяжку пола в квартире

Зачастую в многоэтажных домах создается огромное количество шума от соседей. Это мешает не только полноценно высыпаться, и выполнить домашние дела. Оптимальным вариантом в данном случае послужит устройство шумоизоляции. Весь шум может проходить не только между стенами, но и в межэтажные перекрытия. Это говорит о том, что особое внимание уделяется и полу. Шумоизоляция пола в квартире под стяжку может быть выполнена самостоятельно без лишних усилий.

Варианты шумоизоляции

Для снижения уровня шума в квартире есть несколько вариантов устройства основания пола. Одним из простых можно назвать «мягкий пол». Но он устраивается лишь по имеющемуся основанию, например, деревянному полу. В качестве материалов обычно выступают линолеум на войлочной основе, ковролин и прочее. Среди недостатков можно отметить невозможность монтажа в помещениях с повышенным уровнем влажности.



Еще один вариант – использование прокладок при укладке ламината, жесткого линолеума или, например паркета. Здесь обязательно должна быть звукоизолирующая подложка, способная поглощать высокий уровень шума. Укладка при этом не занимает много времени и очень проста. Наиболее подходящий материал – вспененный полиэтилен. Отлично подойдут и волокнистые материалы.

Ударный шум также можно устранить. Для этого обычно устраиваются «плавающие» полы, имеющие главную особенность – отсутствие связи с любым видом напольного покрытия. Следовательно, вибрации от звука не попадают внутрь квартиры. Таким способом выполняется звукоизоляция пола в квартире под стяжку.

С чем работать?

В работе могут быть использованы совершенно различные материалы для поглощения звука. Это связано в первую очередь с применением различных способов для шумоизоляции. На строительном рынке их представлен огромный ассортимент, как отечественного, так и зарубежного производства. Это могут быть плиты для звукоизоляции, маты на базальтовом или стекловолокне, минеральная вата и ее разновидности, пробка, виды резины, древесностружечная плита, шлак с мелкой фракцией, отсев керамзита, используемый для сухой стяжки пола и многие другие.

Керамзит чаще всего является самым первым при устройстве шумоизоляции под стяжку на деревянное основание. Существует также классификация материалов в зависимости от основных компонентов:

  • Минеральные. В их основе используются такие компоненты, как цемент, минеральная вата или керамзит.
  • Пластиковые (полимерные). В основном представлены в жидком виде, это может быть также пенопласт или другие виды отражающих материалов.
  • Силикатные. Самый востребованный – стекловата.
  • Древесно-стружечные. Плиты, фанерные листы, а также обычные опилки.

В зависимости от того, какую степень жесткости имеет материал, все они делятся на:

  1. Мягкие. Представлены минеральной ватой, стекловолокном.
  2. Твердые. Может быть минеральная вата, но уже гранулированная.
  3. Полужесткие. Вата имеет ячеистую структуру для использования в качестве элемента поглощения шума.

Есть и звукоотражающие материалы, которые также активно используются при устройстве стяжки пола в квартире. Это чаще всего твердые материалы в виде гипсокартона, кирпича и бетона, камня и прочего. Некоторые компоненты могут поглощать в себя шум, но не пускать его дальше. Таким качеством обладают материалы, имеющие волокнистую, ячеистую или зернистую составляющую.

Каждый из этих материалов высыпается в несколько слоев, каждый из которых обычно составляет 40 мм. Именно такого «пирога» будет достаточно, чтобы полностью соответствовать строительным нормам и правилам по уровню поглощения шума в квартире.

Современные материалы

Технологии не стоят на месте и постоянно предлагают на рынок многочисленные новинки материалов, способных устранить посторонние звуки внутри помещения. Среди них популярностью пользуется «Шуманет», представленный в виде сложной структуры из упругого материала. Чаще всего его реализуют в рулонах с толщиной в 3 мм. Он способен защитить от шума ударного типа. Если выбирать стяжку в данном случае, то такая шумоизоляция выполняется под «плавающий» вариант. Во время настила на основание пола должен удерживаться нахлест, а также подниматься на стену на необходимый уровень. Последний будет зависеть от уровня заливки раствора. Все стыки листов между собой должны быть проклеенными при использовании строительного скотча.

Еще один вариант – Tescound. В его основе – минерал арагонит. Не смотря на незначительную толщину в 2-3.7 мм, эффект от использования доводиться до максимальных показателей. Конструкция основания пола вместе со стяжкой при этом остается практически неизменной. Никоим образом не влияет на высоту потолка в обустраиваемом помещении. Благодаря гибкости мембран, процесс монтажа не вызывает сложностей и проводиться в максимально короткие сроки. Данный материал имеет и другие положительные качества – способность противостоять низким температурам, появлению плесени и грибка в процессе эксплуатации. Кроме этого, в дальнейшем, можно настилать любой вид напольного покрытия. Шумоизоляция под стяжку в квартире получится высокого качества и будет соответствовать заявленным требованиям.

Под «плавающую» стяжку можно использовать «Вибростек-V300». Кроме этого она отлично подойдет под финишную отделку основания пола. Толщина упругих рулонов составляет обычно 4 мм. Их достаточно уложить встык друг к другу, после чего проложить поверху специальную ленту Вибростек. Никаких сложностей при монтаже обычно не возникает, если устраивается стяжка пола с шумоизоляцией. Если полы имеют лаги, то для создания защитного слоя от шума и звуков можно при помощи такого материала, как Isover. Их отличает легкость конструкции.

Когда необходима шумоизоляция пола в квартире под стяжку материалы могут совершенно различные. Все будет зависеть от конкретных условий проведения работ, а также от выбранного варианта заливки стяжки пола.

Создание плавающего пола

Некоторые думают, что стяжка с шумоизоляцией пола в квартире требует особых познаний и траты времени, сил на проведение монтажа. Но достаточно подробно изучить технологию, чтобы выполнить своими силами весь объем работ.

Для начала готовиться основание для плавающего пола, отвечающее таким требованиям, как чистота, сухость и ровность. От качества будет зависеть итоговый результат и срок эксплуатации полученной конструкции, защищающей от повышенного уровня шума. Здесь следует приложить максимум усилий и обойтись без спешки.

Любое напольное покрытие, которое было ранее, следует демонтировать. После этого устанавливается наличие перепадов высот, что должно быть доведены до горизонтальной плоскости. Выступы сбиваются, а выбоины заделываются. В качестве материала для работы обычно используют стяжку из песка и цемента или самовыравнивающиеся смеси.

Следующий этап – устройство опалубки. После окончания работ не должно образовываться так называемых акустических мостов. С этим поможет справиться изолирование настила от имеющихся перегородок и всех стен. С этой целью создается временная опалубка из фанеры, гипсокартона или тонких досок. Ее монтируют по периметру помещения, в котором проводятся работы. Как только стяжка станет застывшей, опалубка удаляется, а все пространство заполняется монтажной пеной или имеющимися остатками материала для шумоизоляции.

Как только основание готово для работы, на него разлаживается шумоизоляционный материал. При этом стоит обращать внимание на то, чтобы не было зазоров между элементами, а также щелей. Все это может привести к просачиванию звука. Следовательно, вся работа будет по полезности сведена к нулю. Чтобы отходов при укладке было минимальное количество, начало работ осуществляется от выбранного угла в комнате. При необходимости стыки листов или плит дополнительно проклеиваются.

На этом все виды работ завершены, и можно начинать заливку при использовании подготовленного раствора. Дополнительно устраивается армирующий слой. За счет этого стяжка получается по толщине минимум 50 мм. Если сделать более тонкий слой, то вряд ли получится скрыть элементы армирования.

Плавающие сухие стяжки

Выделяют в отдельную категорию сухие плавающие полы. Первоначально здесь выбирается качественный материал для поглощения шума. Самым эффективным из них будет являться минеральная вата, имеющая высокий индекс сокращения уровня шума. При толщине плиты в 2 см, она способна гасить 46.5 дБ шума.

Особых нюансов тут нет. Дело касается лишь засыпки стяжки пола, которая осуществляется после укладки минареловатного материала. После тщательной трамбовки засыпки, она разравнивается по выставленным маякам. Нельзя забывать при этом про кромочную ленту, которая фиксируется по периметру всего помещения. Она также крепится вдоль имеющихся декоративных элементов, столбов, колонн и прочего. Лента выполняется также из материала для шумоизоляции стяжки в квартире. Обычно берется толщина в 20 мм. Если появятся лишние и выступающие элементы, то их можно легко срезать острым ножом. Но делать это рекомендуется после того, как все виды работ будут завершены.

После того, как выполнена засыпка, поверх укладываются плиты из гипсоволокна в два слоя. Стыковочные швы при этом не должны совпадать друг с другом. Между собой листы склеиваются клеем ПВА, после чего дополнительно скрепляются саморезами.

Популярность данного этапа шумоизоляции под сухую стяжку заключается в отсутствии «мокрых» этапов. Каждый из элементов получаемого «пирога» стяжки проявляют шумоизоляционные качества. После того, как уложены гипсоволоконные листы, можно начинать работы по настилу напольного покрытия. Итоговая толщина всей конструкции составляет 30-40 мм.

Шумоизоляция под ламинат

Когда осуществляется шумоизоляция пола под ламинат, следует задуматься о выборе качественного материала для работы. От него и будет зависеть поглощение звука (пробковый материал, пленка из полимера). Он в свою очередь будет являться подложкой.

Если в качестве основного компонента выбирается пробка, то можно быть уверенным, что это действительно натуральный материал. Он гораздо эффективнее борется с шумоизоляцией пола в квартире под ламинат. Некоторые пропускает пробковый материал из-за высокой стоимости. Но на качестве тут не стоит экономить, так как конструкция способна прослужить на протяжении длительного срока. Монтаж пробки занимает минимум времени и включает в себя укладку рулонов на основание плотно друг к другу, после чего все стыки скрепляются скотчем. Это говорит о том, что звукоизоляция пола в квартире без стяжки имеет достаточно преимуществ, особенно для начинающих ремонтников и строителей.

Есть достаточно и современных материалов для шумоизоляции под ламинат, среди которых резинопробка, подложки из Тексаунд. Такой способ подходит для выбранного напольного покрытия по причине того, что создать ровное основание из черновой бетонной стяжки практически не возможно. Именно так выполняется шумоизоляция пола в квартире без стяжки.

Альтернативный материал – эластичный пенополиэтилен, имеющий закрытую систему ячеек. То же относится к целлюлозным листовым материалам или пенополистиролу. Они также выступают в качестве подложки, но в свою очередь имею значительно ниже уровень поглощения звуков, чем пробковый материал.

Независимо от того, какой именно материал используется в качестве шумоизоляции основания пола, в дальнейшем крепление плинтусов должно осуществляться только к одной поверхности. Это может быть стена или пол. При этом дополнительно должна быть уложена между стеной прокладка из резины или пробки. Гвозди следует исключить, так как они могут быть выступать проводниками звука внутрь помещения.

Правила укладки

Шумоизоляция под стяжку пола должна выполняться в строгом соответствии с требованиями. Существуют определенные тонкости, на которые стоит обращать внимание при монтаже. В первую очередь это касается самого шумоизоляционного материала. Слишком мягким его брать не стоит, так как с течением времени может просесть сама стяжка. Для жилых помещений оптимальный показатель – 5 мм. Для этого на упаковке имеется аббревиатура с цифрой «СР5».

Если конструкция будет иметь несколько слоев, то первыми должны располагаться мягкие маты, а поверху их – более прочные на сжатие материалы для теплоизоляции. При этом следует обращать внимание на швы каждого слоя, так как они не должны совпадать друг с другом.

Видео:

Видео:

Видео:

Видео:

Видео:

шумоизоляция с помощью подложки, какие материалы лучше, как сделать своими руками

Конструкции многоэтажных домов, как правило, особо не отличаются. Пол и потолок квартиры снизу связаны между собой, поэтому легко пропускают звуки из соседних квартир. Шумоизоляция пола – процесс несложный, но трудоемкий и занимает много времени. При этом он не требует особых навыков работы и позволяет избавиться от шума соседей на многие годы.

Особенности

Перед проведением монтажных работ необходимо провести анализ и выявить, с чем связано появление шума. Важно также понимать, какого эффекта вы планируете добиться. Например, если мешает шум соседей снизу, то необходимо монтировать звукоизоляцию на пол. А если вы – меломан и хотите слушать музыку в любое время суток, тогда необходимо провести комплексную шумоизоляцию в помещении.

Простой способ сохранить тишину в квартире – постелить мягкое покрытие на пол – ковролин или ковролан. Но такой способ даст лишь смягчающий эффект. Шумоизоляция пола не избавит полностью от шума соседей, живущих этажом ниже, но позволит на порядок уменьшить количество посторонних звуков.

Шумы классифицируются по своему происхождению: воздушные, ударные, вибрации и другие, они характеризуются разными частотами и децибелами. Звукоизоляция позволяет приглушить звуки, доносящиеся из других помещений.

Шумоизоляцией пола вы защитите соседей, живущих этажом ниже, от звуков падения предметов, перестановки мебели и стуков каблуков и свой дом от посторонних звуков. Иными словами, материалы, используемые для изоляции пола, могут поглощать и гасить шум.

При этом важно само устройство пола в квартире, особенности стяжки, уложенной между основанием и верхним покрытием поверхности.

Виды стяжки

Стяжку делают из различных материалов, поэтому методики и виды отличаются. Особенностью «плавающей» технологии является то, что стяжка заливается непосредственно на плиты перекрытия, но перед этим необходимо накрыть поверхность целлофаном. Именно поэтому стяжка и получила такое название – она не имеет жесткого сцепления ни с перекрытием, ни со стенами. При этом методе пол словно плавает на шумоизоляционном слое. Таким образом плавающая стяжка изолирована от всех поверхностей.

Такой вид стяжки обеспечивает отличную шумоизоляцию. Сверху пленка накрывается пенопластом или пенополистиролом, которые и будут выполнять функцию шумоизоляции.

Сухая и полусухая стяжка выполняются с использованием керамзита и песка. Разные по величине гранулы плотно засыпаются на пол, а сверху покрываются листами гипсоволокна. При выборе такой стяжки целлофан или клеенка стелятся на само перекрытие, а края загибаются вверх и крепятся к стенам. При полусухой технологии поверх слоя изоляции выкладывается металлическая сетка, а сверху насыпается еще 2 сантиметра смеси цемента и песка в соотношении 1: 3. После полного высыхания можно переходить к отшлифовыванию пола.

Пробковое покрытие является отличным способом изолировать помещение от посторонних звуков. Это натуральный материал, который в разы плотнее пленки. Из пробки производят декоративное покрытие, которое укладывается на пол по принципу настила ламината, плитки или рулона – все зависит от технологии изготовления. При этом уровень шума снижается примерно в 2 раза.

Выбор материала

Основные материалы для шумоизоляции пола делятся на 4 вида:

  • Полимерные и пластиковые – в эту группу входят пенопласт, жидкие полимеры и отражающие материалы.
  • Минеральные – цементные растворы, керамзит, песок, минвата.
  • Древесно-стружечные – опилки, фанера и плита из древесной стружки.
  • Силикатные – стекловата.

Основные характеристики и свойства звукоизоляционных материалов

Пенопласт

  • Выбирайте максимально плотный пенопласт. Дешевый и мягкий материал может треснуть или лопнуть, к тому же со временем он может дать усадку, и в таком случае звукоизоляции не будет.
  • Ширина пенопласта должна быть не менее 5 см, иначе шумы не будут поглощаться.

Минвата или стекловата

  • Обладает отличными звукоизоляционными свойствами и, кроме того, уменьшает теплопотери в помещении.
  • Имеет определенный объем, поэтому «приподнимет» пол на некоторую высоту.
  • Минеральная вата не боится огня и не выделяет аллергенов.
  • Материал боится влаги, поэтому перед монтажом стяжки необходимо покрыть конструкцию листами фанеры.

Тексаунд

  • Современный эластичный и гибкий изоляционный материал толщиной 3,7 мм.
  • Отлично подходит для шумоизоляции в жилых помещениях и быстро монтируется.
  • Не воспламеняется, устойчив к перепадам температур и не подвержен образованию плесени.

Эковата

  • Обеспечивает отличную звукоизоляцию и утепляет помещение.
  • Для монтажа используется специальная надувная установка и вата распыляется по поверхности пола.

Выбирая материал для звукоизоляции пола, нужно знать, насколько сильно в квартиру поступает шум со стороны. От этого и будет зависеть вид материала и стяжки.

Обзор производителей

Звукоизоляция пола – это сложная многослойная конструкция, или, как говорят специалисты, «пирог». Приведем краткий обзор свойств и характеристик материалов от различных производителей.

Компания Роквул Акустик Баттс производит отличные звукоизоляционные материалы из каменной ваты. Прессованные панели легко монтируются и абсолютно пожаробезопасны, поэтому материалы могут использоваться даже на деревянных перекрытиях.

Производитель Tecsound выпускает современные рулонные изоляционные материалы большой прочности. Вся продукция соответствует европейским и российским стандартам качества. И в состав выпускаемых материалов не входят фенолсодержащие вещества.

Под торговой маркой SoundGuard выпускается плита для шумоизоляции пола. Конструкция включает в себя гипсокартон, плиту с минералокварцевым наполнением и каркасный профиль. Весь «пирог» гарантирует отличные звукоизоляционные характеристики: ударные шумы сокращаются до 36 децибел, воздушные – до 60 децибел.

Какая лучше?

Самый доступный и эффективный материал – минеральная вата. Она производится из каменной ваты или старого стекла. Этот материал отлично поглощает шум и не боится огня, поэтому может использоваться даже в доме с деревянными перекрытиями. И к тому же вата гипоаллергенна.

Пенопласт также обладает отличными свойствами и производится из полистирола, который вспенивается и образует плотные шарики с единой массой. Но он уступает современным изоляционным материалам. Вместо простого пенопласта профессионалы рекомендуют выбирать более плотный материал – пенополистирол. Для него достаточно ширины подложки около 3 см.

Шуманет и шумостоп – современные материалы имеют отличные шумоизоляционные свойства. Они легко монтируются, имеют небольшую толщину и идеально подходят для плавающей стяжки. Для укладки необходимо лишь провести демонтаж пола и отчистить плиты перекрытия от мусора и пыли.

Подготовка поверхности

Демонтаж старой поверхности необходим для того, чтобы убедиться в качестве перекрытий. Любые нарушения структуры: выбоины, трещины и отверстия – могут ухудшить изоляцию.

В домах есть только два вида пола – цементная стяжка и деревянный настил. Для каждого материала существуют свои методы и технологии обесшумливания. И чтобы сделать качественную шумоизоляцию, необходимо обязательно демонтировать пол. Демонтаж старой стяжки необходимо провести до плит перекрытия. Деревянное покрытие также полностью удаляется.

Поверхность проверяют на предмет перепадов высот. Перекрытие тщательно отчищают при помощи пылесоса, после этого можно приступать к установке звукоизоляционного слоя. Затем нужно собрать новый пол с изоляционными свойствами.

Шумоизоляция своими руками

После подготовки поверхности можно переходить к основным работам. Поэтапная работа в многоквартирном доме с цементной стяжкой:

  • Отделите плиты и стены от стяжки. Для этого можно использовать целлофан, пленку или ленту из полистирола, разместите полоски по всей поверхности и вдоль стен. Пленка должна полностью покрывать пол, она защитит потолок квартиры этажом ниже от протекания раствора. Стены также должны быть покрыты на несколько сантиметров.
  • После этого укладывается звукоизоляционный материал.
  • Заключительным этапом подготовки под стяжку является установка металлической сетки с ячейками 50х50 или 100х100. Она выполняет функцию усиления и защищает нижний слой от деформации.
  • Далее при помощи маяков и уровня заливается стяжка в квартире. Для этого необходимо установить маяки при помощи современных креплений. Но так же можно работать по старой методике – сделать предварительно отверстия в поверхности материала и вмонтировать маяки. Но в этом случае шумоизоляция снизится, материал может изменить форму или структуру, и маяки могут сдвинуться.

В качестве маяков можно использовать арматуру, рейки, профили, трубы или доски.

  • Теперь дело остается за малым – дождаться пока раствор посветлеет и полностью высохнет, до этого момента в комнату лучше не заходить, чтобы не деформировать поверхность и не продавить звукоизоляционный материал.

Особенности работ с деревянным полом:

  • Шумоизоляция в таком случае проводится при помощи специальной сухой стяжки. Основой деревянного пола служат балки/лаги. После демонтажа деревянного пола необходимо проверить состояние лаг. С возрастом они могут деформироваться или усохнуть.
  • Деревянные лаги покрываются антисептиком и надежно фиксируются на пол при помощи П-образных кронштейнов. Они также используются при работах с гипсокартоном.
  • После этого пространство между лагами заполняется минеральным утеплителем. А далее к лагам крепятся доски, между ними укладывается настил. Затем можно переходить к монтажу и читке пола.

Полезные советы

7 советов, которые облегчат процесс работы:

  • Все провода и кабели, находящиеся на полу, необходимо изолировать при помощи систем защиты.
  • Металлическая сетка, которая выступает для усиления всей конструкции должна иметь толщину 3 мм. А толщина самой цементной стяжки должна быть не меньше 5 см, иначе после высыхания слой потрескается.
  • Чем мягче изоляционный материал, тем лучше он обеспечивает шумоизоляцию. Но при нагрузке он не должен сжиматься более чем на 5 мм, иначе сжатие вызовет деформацию и разрушение стяжки.
  • При создании многослойной конструкции самый верхний слой должен быть самый жесткий.
  • При проведении работ в деревянном доме отдавайте предпочтение минеральному утеплителю, а не привычному пенопласту. Хотя пенопласт имеет отличные звукоизоляционные свойства и стоит дешевле, он не подходит для деревянного пола, потому что не пропускает пар и не способствует циркуляции воздуха, отчего покрытие быстро прогниет и потребует замены.
  • Если Вам мешает шум соседей, живущих на одной площадке, не стоит сразу прибегать ко всему комплексу ремонтных работ. Порой достаточно устранить трещины и сколы в стене, чтобы снизить шумы и вибрацию.
  • После завершения работ с полом плинтуса обязательно крепятся к стене или полу. Иначе они будут выполнять роль дополнительного проводника шума.

О том, как произвести звукоизоляцию пола с помощью материалов шумостоп, смотрите в следующем видео

Шумоизоляция пола в квартире под стяжку в Москве

Шумоизоляция полов в многоквартирном доме становится важной задачей – ведь каждый человек хочет жить в покое и комфорте, не слыша звуков, доносящихся из соседних квартир. И даже более того, эта задача может стать актуальной и для частных домов или коттеджей, где необходимо постелить ламинат или другое напольное покрытие – особенно если в семье уже появились дети. Используя звукоизоляционные материалы для пола под стяжку, можно добиться минимизации звуковых раздражителей, поступающих из других помещений преимущественно по перекрытиям. Звукоизоляционные и звукопоглощающие покрытия современного типа позволяют успешно и эффективно бороться с шумом, который воздушным путем поступает снизу, в случае если звукоизоляции имеющейся ограждающей конструкции недостаточно, или с шумом от других соседей, расположенных на удаленном расстоянии от вас, но имеющих общие жесткие связи. Пользуясь такими возможностями, можно свести к минимуму шумы даже в том случае, если под вами:

  • Находится подвал с шумными коммуникациями,
  • Расположился бар, магазин, центр отдыха,
  • Живут шумные соседи.

Меры по звукоизоляции под ламинат можно рекомендовать как для жилых домов и квартир, так и для офисов, деловых центров, потому как тишина является важной составляющей как обыденной жизни, так и успешной работы. Выполняется же звукоизоляция пола в квартире под стяжку на этапе отделки, по заранее выработанной и адаптированной под существующие условия технологии.

Особенности профессиональной звукоизоляции пола в квартире

Структурные и воздушные шумы

Стоит знать, что поступающие в жилое помещение через пол звуки могут иметь разную специфику и различное происхождение. Они бывают структурными или воздушными. А еще чаще речь заходит о комплексных шумах, которые требуют соответствующего подхода для устранения. И качественная звукоизоляция пола в квартире под стяжку должна устранять все эти шумы, создавая серьезное препятствие для их перемещения. Многие изоляции, предлагаемые в широкой продаже, нацелены на устранение только структурных звуков, и действительно, при их использовании таковые распространяться перестанут. Но для того, чтобы избавиться от слышимости при шумных соседях, к примеру, необходим уже кардинально другой подход.

Существует мнение о том, что качественная звукоизоляция пола под стяжку или под чистовое покрытие защищает только соседей проживающих ниже, а средства потраченные на шумоизоляцию пола не принесут эффекта внутри квартиры. Это утверждение верно лишь отчасти. Хорошая плита перекрытия обладая высокой массой и плотностью действительно хорошо защищает от звуков распространяющихся в воздушной среде, но также и является отличным проводником для структурного звука. Наличие правильно сделанной «плавающей стяжки», обеспечивающей отсутствие жесткого контакта со стенами и плитой перекрытия, очень значительно снизит как излучение звука от пола в комнату, так и распространение структурного звука из одной комнаты в другую. Это актуально если вы не хотите слышать шаги и падения предметов на пол в соседних квартирах, хотите снизить проникающий шум, возникающий во время ремонта в вашем доме, полностью изолировать одну из комнат. При монтаже «правильного пола» оправдано применение «разрывов» между комнатами как с точки зрения деформационных швов, при высыхании стяжки, так и с точки зрения изоляции пола в одном помещении от другого.

Звукоизоляция пола от профессионалов

Если вы столкнулись с подобными проблемами и ищете возможность их наиболее эффективного и полноценного устранения, мы готовы прийти на помощь и обеспечить вам избавление от тех шумов, которые буквально отбирают ваши силы и лишают сна и покоя. Современные материалы для шумоизоляции пола и профессиональный подход позволяют устранить все проблемные аспекты и добиться тишины. У нас найдется немало профессиональных решений, которые можно подобрать индивидуально для устранения именно вашей проблемы, именно в тех условиях, которые актуальны для вас. Обращаясь к нам, вы сможете найти оптимальное решение, которое не потребует переплат и не создаст лишних сложностей, однако позволит полноценно и на годы вперед решить вашу проблему с повышенной слышимостью и шумами.

У нас вы сможете не просто найти оптимальное решение, но и заказать его реализацию в ваших условиях: наибольшим спросом пользуется шумоизоляция при стяжке под ламинат. Мы придерживаемся доступной ценовой политики и предлагаем решения в различных ценовых категориях, из которых вы сможете выбрать оптимальное именно для вашего случая. При необходимости наши специалисты проконсультируют вас и помогут сделать грамотный, обоснованный выбор. Профессиональные технологии, современные решения и грамотный подход значительно снижают проникновение нежелательного шума в ваше помещение – вы сможете наслаждаться тишиной и покоем при любых обстоятельствах.

Шумоизоляция пола | Ровный Пол

Рис.1 Полусухая стяжка пола после финишной затирки, в квартире

Частично жители нижних этажей со своей стороны пытаются решить проблему наличия беспокойных соседей сверху с помощью монтажа подвесных потолков, но это совсем не панацея. Подумать о соседях снизу надо соседям сверху, и тогда мирное сосуществование будет обеспечено!Междуэтажные перекрытия – горизонтальные конструкции, которые делят на этажи весь объем здания. Теоретически они сами по себе должны изолировать внутренние пространства верхней и нижней квартир, снимать воздействие шума, которое всегда негативно сказывается на здоровье жильцов.

  • К перекрытиям предъявляются определенные требования по звукоизоляции, но нормативы достаточно низкие уже потому, что ни одна плита не в состоянии перевести ударные шумы в норму – волна слабо затухает.
  • При увеличении толщины плиты показатели шума будут снижаться, но при этом вырастет нагрузка на фундамент.
  • При проектировании закладывают такие значения, которые позволяют получить допустимый по закону минимум эффекта звукоизоляции, предполагая применение дополнительных материалов самими жильцами, при проведении ремонта.
  • Сами же застройщики, как уже было сказано выше, иногда подменяют материалы на наиболее бюджетные. Безответственные строители, бывает, и вовсе игнорируют необходимость укладки изолирующих прослоек.
 Почему еще нужна шумоизоляция под стяжкой? Потому что перекрытия стыкуются неплотно. Остаются щели из-за неровностей края и сколов, зазоры, технологические отверстия. Стяжка, выполненная качественно, без нарушения технологий, сама по себе уже дает некоторую изоляцию от проникновения звуков, но она устранит лишь ряд дефектов перекрытий.

Вибрационные шумы появляются при работе установленного на полу оборудования, например, пылесоса или стиральной машины, при включении перфоратора, музыкального сабвуфера. Они возникают при хождении и беге, ударах мяча и других предметов. Стяжка их не устранит.

Опытные мастера при оборудовании стяжки обязательно оставляют небольшое пространство (5-25 мм) между полом и смежными поверхностями (перегородками, капитальными стенами, арками и пр.). Зазор заполняется упругим звукоизоляционным материалом. Это могут быть отрезанные от плит полоски, специальные скотчи, вспененная пленка, герметики.

Окружающий шум
Толщина3см.
Стоимость материаловОколо 19.500
Доставка и подъем по СПб на 4 этаж без лифта2.000
Работыоколо 7.000
Итого: 28.500
Дополнительно вы погасили шумадо 28 дБ

Варианты звукоизоляции пола под стяжку

Если вы решили провести капитальный ремонт с заменой стяжки, звукоизоляцию пола в квартире под стяжку сделать необходимо. Вызывайте мастеров из компании «Ровный Пол». Наши специалисты проведут полное исследование, выявят все особенности квартиры и дома, перекрытий, предложат оптимальный набор материалов.

Есть материалы универсальные, которые совмещают в себе несколько изоляционных характеристик, например, от звука и влажности. Отдельная гидроизоляция потребуется в помещениях, где есть потенциальная угроза затопления (кухня, ванная комната, подсобка со стиральными, посудомоечными машинами, пр. ). Иногда заказывают ее и в том случае, если в квартире проживает человек с проблемами по здоровью (провалы памяти, забывчивость).

Современные производители предлагают широкий спектр материалов – волокнистых, слоистых, сыпучих, гранулированных, вспененных, ячеистых. Среди наиболее популярных выделим несколько вариантов.

  • Минеральные плиты или минеральная вата (каменная или базальтовая, стекловата, шлаковата) с разной структурой и плотностью. Выполняется из расплава стекла, горных пород, доменного шлака. Ее недостатков – гигроскопичность (впитывает влагу и теряет свои свойства) и отсутствие огнестойкости. В связи с тем, что материал относят к вредным (пыль от волокна и летучие компоненты органических веществ (пары углеводородов), входящих в состав, поражают дыхательные пути, кожу, глаза) не так давно разработали эковату, безопасную для здоровья человека, но даже у нее есть 5-й, самый низкий класс опасности. Плита наделена одновременно высокими характеристиками тепло- и звукопоглощения (отличные показатели изоляции от воздушного шума, высокочастотных звуков). Дополнительные положительные характеристики – повышение жесткости конструкции и доступная цена.
  • ТермоЗвукоИзол (ТЗИ) – тонкий, стабильный, эко безопасный материал. Он состоит из упругих паропроницаемых, теплоизоляционных и звукопоглощающих прослоек – иглопробивного стекловолокна, расположенного между слоями полипропилена (спанбонд полностью предотвращает проникновение стекловолокна наружу). Мастера любят ТЗИ за его универсальность, стойкость ко всем видам шумов, включая резкие ударные воздействия. Он подходит для изоляции внешних и внутренних конструкций, любых поверхностей, для звукоизоляции при монтаже теплых полов, подвесных потолков, внутриквартирных перегородок. ТЗИ применяется при оборудовании плавающих стяжек. Особенно идеален материал для монолитных и сборных железобетонных перекрытий между этажами. Он удобен в монтаже, легко кроится, не требует соблюдения особых условий укладки и эксплуатации, не меняет свойства при сдавливании.
  • Шумопласт – готовая к применению, экологичная смесь из гранул эластичного материала, каучука, акрилового связывающего вещества. Такая смесь дает возможность уложить коммуникации непосредственно в изолирующий слой. Покрытие разработано для «гасящего» эффекта при оборудовании основания плавающей стяжки. Не требует предварительного выравнивания основания и смешивания компонентов. Они уже соединены в нужных пропорциях. Мастера признают этот материал лучшим для применения в помещениях большой площади и сложной конфигурации, очень простым и «скоростным» в монтаже. Шумопласт совмещает сразу два вида защиты – шумовую и гидро. Благодаря своим особенностям он скрадывает на поверхностях перекрытий локальные неровности с перепадом до 15 мм. Служит долго, не утрачивая стартовых свойств.

Если вы решили самостоятельно выбрать материалы, обращайте внимание в первую очередь на минимально возможную частоту их собственного резонанса. Чем она ниже, тем будет шире рабочий диапазон охватываемых частот и эффективнее изоляционные свойства оборудованного слоя.

  • Плотность материалов для звукоизоляции подбирается соответственно плотности конструкций.
  • Повышенное внимание при обустройстве изоляции со стяжкой пола уделяется заделке щелей. Достаточно 1 мм, чтобы ощутимо снизить эффективность противошумового слоя.
  • Предлагаются разные по слоям звукоизоляции «пироги» при бетонной стяжке.
Рекомендуем обратить особое внимание на продукцию брендов Rockwool (Дания), ТехноНиколь (Россия), SoundGuard (Россия),  Acoustic Group (Россия).

Технологии шумоизоляции пола

Существуют варианты обустройства шумоизоляции. 1 – укладка между лаг, но метод подходит только при новом строительстве или проведении капремонта с полной заменой стяжки пола. Для прокладки между лагами применяют плиты из стекловолокна, базальта, вспененного ПВХ, полистирола.

2 – метод шумоизоляции выровненного пола подходит для домов и квартир, сданных в эксплуатацию с черновой отделкой. В этом случае поверх стяжки укладывается слой выбранных вами уже не плиточных, а рулонных материалов (ПВХ, войлок, пробка, пенополистирол, каучуки и пр. ). Затем настилается чистовой пол (паркет, ламинат…)3 – под стяжку пола, по бетонным межэтажным перекрытиям, что дает мастерам возможность выбрать наиболее подходящий материал и выполнить работы максимально эффективно.Рассмотрим варианты обустройства «пирога стяжки» с плитами плиты ROCKWOOL под полусухую стяжку.

С полусухой стяжкойС сборной
плита перекрытия, очищенная от мусора, с заделанными дефектами;
железобетонное основание, очищенное от мусора, с заделанными дефектами;
звукоизоляционные плиты ROCKWOOL + вставка полос из плит ROCKWOOL;
звукоизоляционные плиты ROCKWOOL + вставка полос из плит ROCKWOOL;
гидро-пароизоляция Rockwool + цементная армированная стяжка (от 3 см)
сборная стяжка (2 слоя листовых материалов вразбежку с соединением винтами;
напольное покрытиенапольное покрытие

Сегодня обустройство звукоизоляции пола не потребует проведения масштабных строительных работ, если выбрать продукт от SoundGuard. Это новейшие материалы и даже полностью готовые решения. Технологичность, простота монтажа, скорость работ влияют на стоимость, но следует понимать, что улучшенные параметры несут и выгоды. Они с лихвой компенсируют вложения. Основные преимущества готовых решений SoundGuard:

удобство проведения работ для заказчика;
высокое качество и эко безопасность;
тонкость изолирующей прокладки, обеспечивающая экономию пространства;
длительность использования изоляции без потери стартовых качеств;
универсальность, возможность применения при любых вариантах стяжки, покрытий, в разных по назначению помещениях;
высокая эффективность, максимальный коэффициент изоляции от любых шумов (акустических, вибрационных).

Почему мы рекомендуем выбирать материалы от надежных производителей? В первую очередь потому, что это гарантированно высокое качество, подтвержденное документально. Сертификаты выдаются после прохождения целой серии проверок. Вы обеспечиваете экочистоту в помещениях, снимаете риски появления аллергических и прочих негативных реакций.

Звукоизоляция пола на примере обустройства стяжки под ламинат

Рис.3 Слева полусухая, справа классическая “мокрая” стяжка

Ламинат давно используется в России. Он полюбился за свои:

  • простоту и чистоту монтажа;
  • широкий выбор цветовых решений;
  • качественные и эстетические характеристики;
  • экологичность и длительный срок эксплуатации;
  • ценовую доступность и другие позитивные факторы.
Есть у этого финишного покрытие и минус – повышенная способность звукопередачи воздушных шумов, особая гулкость при движении по ламинату. Именно поэтому особенно важно выбрать изоляционный материал правильно.Обычно при наличии уже готового основания делают шумоизоляционную прослойку с помощью мембран, натуральных или искусственных подложек (пробка, войлок, пенопласт, поролон, полистирол, ПЭТ, ПВХ). Они препятствуют проникновению акустических шумов, уверенно гасят вибрационные.

Новая технология укладки систем без стяжки пола гарантирует скорость и чистоту проведения работ, минимальное повышение пола (30-50 мм), что особенно приветствуется в помещениях с низкими потолками.   Компания SoundGuard  предложила и вариант шумоизоляции под ламинат, названный «плавающий пол». Он применим при проведении строительных работ и капремонте с полным удалением старой стяжки:

  • на бетонные перекрытия кладется минеральная плита SoundGuard FloorAcoustic 110 или другие варианты продукта от производителя;
  • монтируется жесткое основание;
  • укладывается ламинат;
  • герметик или звукоизоляционная лента SoundGuard отделяет финишное покрытие от смежных поверхностей (стены, перегородки, арки и пр.).
Профессионалы, которые специализируются на монтаже звукоизоляции пола под ламинат, порекомендуют без сомнения простой в монтаже комплект готовой шумоизоляции SoundGuard. В него войдет все, что требуется для обустройства максимально эффективной защиты от звуков:
  • плиты из экологически чистого и безопасного базальта;
  • подложка, поглощающая все виды вибрационных шумов;
  • скотчи и герметики для заделки стыков плит и зазора между полом и примыкающей поверхностью;
  • монтажные элементы, надежно фиксирующие плиты, обеспечивающие устойчивость слоя к деформационным нагрузкам.
 В результате применения комплекта в кратчайшие сроки мастера получают цельную, звуконепроницаемую шумоизоляцию пола под ламинат. Ошибки при монтаже исключены, если следовать инструкциям производителя и изучить технологию укладки.

Акустический эластичный слой и эластичный акустический слой под стяжкой

Эластичный акустический слой под стяжкой

Компания INS Acoustics поставляет акустический эластичный слой в нескольких вариантах. Мы учитываем потребности и пожелания любого домашнего и коммерческого применения, предоставляя вам акустический упругий слой для стяжки под стяжкой.

Наш эластичный акустический слой под стяжкой может использоваться для всех типов стяжек и позволяет эффективно контролировать изоляцию и вибрацию.

Acousticork Underscreed

Acousticork Underscreed U22.pdf

Acousticork Underscreed U32.pdf

Acousticork Underscreed U85.pdf

Acousticork Underscreed известен своими долгосрочными характеристиками и звукопоглощающими свойствами. Он может изолировать стяжку, чтобы предотвратить передачу ударного и воздушного шума.

С точки зрения установки, акустический эластичный слой Acousticork прост и требует минимального времени простоя или вообще не требует его.Как и любая другая акустическая система под стяжку, линейка Acousticork проста в обращении и универсальна, чтобы соответствовать вашим конкретным требованиям.

Кроме того, они на 100% пригодны для вторичной переработки и экономичны, поэтому вам не нужно беспокоиться о том, чтобы найти лучшее соотношение цены и качества.

INSpira IsoSlab

iNSpira IsoSlab HighLoad.PDF

iNSpira IsoSlab Soft.PDF

Уникальная конструкция INSpira IsoSlab делает ее идеальной для любой домашней или коммерческой установки.

Этот эластичный слой под стяжкой используется под любой цементной стяжкой, чтобы обеспечить исключительную прочность и поддержку.Когда дело доходит до соблюдения строительных норм, INSpira IsoSlab позволяет вам это делать, поэтому его используют для новых построек и проектов ремонта.

Кроме того, он разработан в соответствии со всеми жесткими стандартами, предоставляя вам надежное решение для изоляции. Наша INSpira IsoSlab имеет эластичный слой, обеспечивающий высокий акустический уровень.

INS Acoustics поставляет IsoSlab для высоких и низких нагрузок, поэтому вам не нужно беспокоиться о поиске подходящей стяжки для вашей собственности.

Как и любой другой упругий акустический слой под стяжкой, IsoSlab прост в обращении, что значительно упрощает процесс установки. Он также обладает высокой эластичностью, обеспечивая эффективное поглощение звука.

iNSpira Acoustic Impact Foam

iNSpira-Acoustic-Impact-Foam.pdf

Ударная пена идеально подходит для любых применений, требующих амортизации. Наша ударопрочная пена имеет структуру с закрытыми порами, что облегчает работу с ней.

Мы поставляем акустическую ударную пену INSpira в рулонах 5 мм и 10 мм, что позволяет эффективно звукоизолировать вашу собственность. Ударная пена действует как барьер для звуков, предотвращая прохождение любого ударного шума через конструкцию и создание помех.

Обеспечивая изоляцию, акустическая пена INSpira идеально подходит для зданий, требующих тепло- и звукоизоляции.

Одним из основных преимуществ упругого акустического слоя под стяжкой является то, что это высококачественный звукоизоляционный материал, который гарантированно снижает шум от шагов.

Рулоны из ударопрочного пенопласта легкие и удобные в обращении, их можно быстро установить под стяжкой. Если вы ищете экономичную акустическую пену, вы не ошибетесь с акустическим упругим слоем INSpira, который мы предлагаем в INS Acoustics!

Хотите узнать больше? Заполните форму быстрого запроса на этой странице сегодня!

Правила установки звукоизоляционного слоя под стяжку пола в квартире

Часто в многоэтажных домах создают огромное количество шума от соседей.Это мешает не только полноценно спать, но и выполнять домашние дела. Оптимальным вариантом в этом случае послужит шумоподавляющий аппарат. Весь шум может иметь место не только между стенами, но и на промежуточных этажах. Это говорит о том, что полу уделяется особое внимание. Звукоизоляцию пола в квартире под стяжку можно выполнить самостоятельно без дополнительных усилий.

варианта шумоизоляции

Для снижения шума в квартире существует несколько вариантов устройства чернового пола.Один простой можно назвать «мягким полом». Но он получает только основание, например деревянный пол. В качестве материалов обычно выступают линолеум на основе войлока, ковролина и т. Д. Среди недостатков – невозможность монтировать в помещениях с повышенным уровнем влажности.

Другой вариант – использовать прокладку при укладке ламината, линолеума или жесткого, например паркета. Всегда должна быть звукоизоляционная основа, способная поглощать высокий уровень шума. Укладка не занимает много времени и очень проста. Самый подходящий материал – пенополиэтилен. Отлично подходят и волокнистые материалы.

Также можно устранить ударный шум. Обычно это устраивают «плавающие» полы, главная особенность которых – отсутствие связи с каким-либо напольным покрытием. Следовательно, вибрация звука не попадает внутрь квартиры. Таким способом выполняется звукоизоляция пола в квартире под стяжкой.

Какая работа?

В бумаге могут использоваться совершенно разные материалы для звукопоглощения. Связано это в первую очередь с применением разных методов звукоизоляции.На строительстве рынка представлен огромный ассортимент, как отечественного, так и зарубежного производства. Это могут быть плиты для звукоизоляции, маты на базальте или стекле, минеральная вата и ее разновидности, заглушка, виды резины, ДСП, шлак с мелкой фракцией, отсевы керамзита, применяемые для сушки стяжки пола и многие другие.

LECA чаще всего является первым устройством со звукоизоляционной стяжкой на деревянной основе. Также существует классификация материалов в зависимости от основных компонентов:

  • минерал. В их основе – использование таких компонентов, как цемент, минеральная вата или керамзит.
  • пластик (полимер). В основном представлен в жидкой форме, это также может быть пена или другие светоотражающие материалы.
  • силикат. Самый горячий – стекловата.
  • ДСП. плиты, фанерные листы, а также обычная стружка.

В зависимости от твердости материала их делят на:

  1. мягкий. Представлена ​​минеральная вата, стеклопластик.
  2. твердый.Может быть минеральная вата, но гранулированная.
  3. Полужесткий. Шерсть имеет сотовую структуру для использования в качестве звукопоглощающего элемента.
    4. №

Есть еще звукоотражающие материалы, также он активно применяется при устройстве стяжки пола в ровных местах. Часто это твердые материалы в виде гипсокартона, кирпича и раствора, камня и прочего. Некоторые компоненты могут поглощать шум, но не пропускают его дальше. При этом качественные материалы имеют волокнистую, ячеистую или зернистую составляющую.

Каждый из этих материалов заливается в несколько слоев, каждый из которых обычно составляет 40 мм. Именно этого «пирога» будет достаточно, чтобы полностью соблюдать СНиП по уровню поглощения шума в квартире.

современных материалов

Технология не стоит на месте и постоянно предлагает рынку множество новинок, способных устранять посторонние звуки в помещении. Среди них популярный «Шуманет», представленный как сложная структура из эластичного материала.Чаще всего это реализуется в рулонах толщиной 3 мм. Он способен защитить от шума ударного типа. Если в этом случае выбрать галстук, то такое шумоподавление выполняется в «плавающем» варианте. При настиле пола к черному полу необходимо провести нахлест, а также подняться на стену до нужного уровня. Последнее будет зависеть от уровня заполнения раствора. Все стыки между самими листами необходимо заклеить строительным скотчем.

Другой вариант – Tescound.В его основе – минерал арагонит. Несмотря на небольшую толщину 2–3,7 мм, эффект от использования выражен максимальными характеристиками. конструкция черного пола со стяжкой при этом остается практически неизменной. Ни в коем случае не влияет на высоту потолка в обустраиваемом помещении. Благодаря гибким мембранам процесс установки прост и выполняется в кратчайшие сроки. У этого материала есть и другие положительные атрибуты – способность выдерживать низкие температуры, появление плесени и грибка в процессе эксплуатации.Кроме того, в дальнейшем можно укладывать напольное покрытие любого типа. Шумоизоляция под стяжкой получается в квартире качественно и соответствует заявленным требованиям.

Для «плавающей» стяжки можно использовать «Вибростек-В300». Кроме того, он отлично подходит для отделки чернового пола. Толщина эластичных валков обычно составляет 4 мм. Их достаточно положить вплотную друг к другу, после чего сверху уложить специальную ленту Вибростек. Каких-либо сложностей при установке обычно не возникает, если устроена стяжка пола со звукоизоляцией.Если полы лагает, то для создания защитного слоя от шума и звуков можно использовать такой материал, как Isover. Они отличаются простотой конструкции.

Когда в квартире нужен утеплитель, материалы пола под стяжку могут быть самыми разными. Все будет зависеть от конкретных условий работы, а также от выбранного варианта заливки стяжки пола.

Создание плавающего пола

Некоторые думают, что фильтр шумоизоляционного пола в квартире требует особых знаний и траты времени, сил на проведение монтажа.Но подробно изучить технологию, чтобы выполнить весь объем работ самостоятельно.

Чтобы начать подготовку основы для плавающего пола, соблюдайте следующие требования: чистота, сухость и ровность. От качества будет зависеть конечный результат и срок службы получившейся конструкции, защищающей от повышенного уровня шума. Надо приложить максимум усилий и не торопиться.

Любой пол, который был ранее, необходимо удалить. Затем установлено наличие перепада высот, который следует вывести на горизонтальную плоскость.проекции сбиваются с пути, а выбоины заделаны. В качестве материала для стяжки обычно используют песчано-цементную или самовыравнивающуюся смесь.

Следующий этап – устройство опалубки. После завершения работ не должно образовываться так называемых акустических мостов. С этой помощью справится утеплительная обшивка от всех имеющихся перегородок и стен. Для этого используют временную опалубку из фанеры, гипсокартона или тонких досок. Монтируется по периметру помещения, в котором проводятся работы. Как только стяжка замерзнет, ​​опалубку снимают, а все пространство заполняют пеной или имеющимся балансом материала для звукоизоляции.

После того, как основание было готово к работе, в нем рассыпался звукоизоляционный материал. Стоит обратить внимание на то, чтобы между элементами и прорезями не было зазоров. Все это может привести к утечке звука. Следовательно, вся работа будет сведена к нулю полезности. Чтобы отходов при штабелировании было минимальное количество, начало работы проводилось под выбранным углом в помещении. При необходимости стыки листов или плит проклеиваются дополнительно.

На этом все работы завершены, и можно приступать к приготовлению литейного раствора. Далее устроен армирующий слой. За счет этого толщина стяжки получается не менее 50 мм. Если сделать более тонкий слой, скрыть элементы армирования вряд ли получится.

Плавающая сухая стяжка

Выделены сухие плавающие полы. Изначально выбран качественный материал для шумопоглощения. Самым эффективным из них будет минеральная вата, имеющая высокий показатель шумоподавления. При толщине пластины в 2 см она способна гасить шум на 46,5 дБ.

Особых нюансов нет. Дело касается только заливки стяжки пола, которую проводят после укладки минареловатного материала. После тщательной утрамбовки засыпки выровняла выставленные маяки. Нельзя забывать об этом при кромочной полосе, которая закрепляется по периметру комнаты. Также он крепится вдоль уже имеющихся декоративных элементов, столбов, колонн и прочего. Лента работает как материал для звукоизоляции стяжек в квартире. Обычно толщина берется в 20 мм.Если есть лишние и выступающие элементы, их легко можно обрезать острым ножом. Но делать это рекомендуется после, все виды работ завершать.

После этого, сформированная в виде начинки, сверху укладывается плита гипсоволокна в два слоя. Соединительные стыки в этом случае не должны совпадать между собой. Между собой листы приклеиваются клеем ПВА, затем скрепляются шурупами.

Популярность данной фазошумоизоляции под сухой стяжкой заключается в отсутствии «мокрых» ступенек.Каждый элемент полученного «торта» галстука демонстрирует качество звукоизоляции. После этого, уложив оба листа гипсоволоконных, можно приступать к работе по настилу напольного покрытия. Общая толщина всей конструкции 30-40 мм.

Звукоизоляция под ламинат

При проведении утепления пола под ламинатом следует подумать о выборе качественного материала для работы. От него и будет зависеть звукопоглощение (пробка, полимерная пленка). Он, в свою очередь, будет субстратом.

Если в качестве основного компонента выбрана трубка, будьте уверены, это действительно натуральный материал. Это намного эффективнее, чем бороться со звукоизоляцией пола в квартире под ламинатом. Некоторые пропускают пробку из-за дороговизны. Но как тут экономить не стоит, так как конструкция способна прослужить долго. Установка заглушки занимает минимум времени и предполагает укладку кип на основание вплотную друг к другу, затем все стыки скрепляются изолентой. Это говорит о том, что звукоизоляционный пол в квартире без стяжки имеет достаточно преимуществ, особенно для начинающих строителей и ремонтников.

Имеются широкие и современные материалы для звукоизоляции под ламинат, в том числе резинопробка, подложка Тексаунд. Этот способ подходит для выбранного напольного покрытия по той причине, что создать ровную поверхность черновой бетонной стяжки практически невозможно. Вот что запускает утепление пола в квартире без стяжек.

Альтернативный материал – эластичный пенопласт, имеющий систему закрытых ячеек. То же касается целлюлозных листовых материалов или пенополистирола.Они также действуют как подложка, но, в свою очередь, имеют гораздо более низкий уровень звукопоглощения, чем пробковый материал.

Вне зависимости от того, какой именно материал используется в качестве звукоизоляционного чернового пола, дальнейшие крепежные молдинги следует наносить только на одну поверхность. Это может быть стена или пол. При этом дополнительно необходимо нанести между стенкой прокладку или резиновую пробку. Гвозди следует удалить, так как они могут быть для выполнения проводников звука в комнату.

правила прокладки

Шумоизоляция под стяжкой пола должна выполняться в строгом соответствии с требованиями.Есть определенные тонкости, на которые стоит обратить внимание при установке. В первую очередь это касается шумоизоляционного материала. Слишком мягкий брать не стоит, так как со временем может просестить сама себя. Для помещений оптимальный показатель – 5 мм. Для этого на упаковке нанесена аббревиатура от рисунка «CP5».

Если конструкция будет состоять из нескольких слоев, сначала следует положить мягкие маты, а поверх них – более прочный компрессионный материал для утепления. При этом необходимо обращать внимание на швы каждого слоя, так как они не совпадают друг с другом.

Видео:

Видео:

Видео:

Видео:

Видео:

(PDF) Снижение ударного шума систем теплого пола

Ди Белла, Луисон: Снижение ударного шума систем напольного отопленияFORUM ACUSTICUM 2011

27. Июнь – 1 июля, Ольборг

Рисунок 1. Испытанные полы: (A) бетонная плита с обогревом

система A1) пол, A2) песчано-цементная стяжка 6 см,

A3) упругая система отопления, A4) бетонная плита 14 см;

(B) пол из балок и глиняных блоков с системой обогрева B1)

пол, B2) песчано-цементная стяжка 6 см, B3) упругая

система отопления, B4) легкий бетон 10 см, B5) брус и

глина блочный пол, В6) штукатурка.

клей на разделительном слое из гофрокартона –

картон.Керамическая плитка была приклеена непосредственно к стяжке

с помощью клея на цементной основе. Только для балки и пола из глиняных блоков

был добавлен дополнительный слой легкого бетона без упругого материала, чтобы имитировать

в реальном применении. Некоторые изображения образцов:

, приведенные на Рисунке 2.

Время старения для стяжек

было принято в течение трех недель, а для клея для плитки – два дня. Для каждого образца

пл был измерен уровень ударного шума L

n

, а для применения

на бетонной плите также были рассчитаны значения ΔL

.

3. Результаты по бетонной плите

На рисунке 3 представлено снижение ударного шума для трех продуктов

на бетонной плите. Кривые

показывают хорошее линейное поведение, начиная с 125 Гц, но в

в диапазоне частот 1250–2500 Гц наблюдается небольшое уменьшение

. Это отсутствие снижения было замечено для всех трех выборок

, но, к счастью, оно не влияет на расчет рейтингового индекса. Причиной такого поведения

могут быть многослойные характеристики

упругих материалов, в которых может происходить передача резонансных колебаний

на средних и высоких частотах [2].Поскольку еще одной общей характеристикой образцов

является наличие трубопровода (и коллектора,

отсоединенных от конструкций), эти факторы могут также быть причиной отклонения от линейного поведения

и ударного шума. кривая уменьшения частоты,

, потому что делает глобальный состав пола более сложным

. Динамическая жесткость была также измерена для

образцов: значения s

оказались включены между

между 37 и 45 МН / м

3

. Испытания проводились

в соответствии с EN 29052-1 [3], но с ожиданием трех недель

перед измерением (примерно такое же время старения

стяжки). Прогноз частоты резонанса

Таблица I. Резонансная частота всего пола (базовый пол

и плавающий пол с системой упругого нагрева), вычисленная

двумя методами (1) EN 12354-1 и (2 ) EN 12354-

2.

s

[МН / м

3

] f

(1)

0

[Гц] f

(2)

0

[Гц] Di ff.[Гц]

37 104 89 15

45 115 98 17

quency f

0

бетонная плита – система плавающего пола

была изготовлена ​​по формуле из EN 12354-1 [4]

f

0

= 160

с

1

м

1

+

1

000

000

000

, которая может дать иную оценку (как правило, на

более высокая резонансная частота), по сравнению с формулой

из EN 12354-2 [5] (m

1

и m

2

– значения масс

плавающего пола и нижнего пола в кг / м

2

). Этот выбор

был сделан потому, что разница между поверхностной массой

базового бетонного пола не так велика, как

, по сравнению с поверхностной массой плавающей стяжки

(см. [6]). Для 14-сантиметрового бетонного пола принято значение 320 кг / м

2

, рассчитанное исходя из плотности

2300 кг / м

3

, а масса стяжки

было измерено около 120 кг / м

2

, после сноса

образцов.Разница между прогнозируемыми значениями f

0

имеет тенденцию к увеличению по мере увеличения динамической жесткости материала

; в этом случае в рассматриваемом диапазоне динамической жесткости dy-

разница между двумя формулами

может составлять 15 – 17 Гц. Прогнозируемые значения

представлены в таблице I, а на рисунке 3 представлено сравнение лабораторных данных

и прогнозируемых значений снижения

с использованием наихудших значений динамической жесткости

(s

= 45MN / m

3

и f

0

= 115 Гц). В рассматриваемом диапазоне частот 100 Гц – 5000 Гц лабораторные данные

включены между двумя формулами прогнозирования

las. Также демпфирование, вероятно, влияет на форму

кривой снижения ударного шума, потому что наклон

составляет от 30 до 40 дБ / декаду, и поскольку уменьшение удельного давления

кажется нулевым, а не отрицательным значением,

для частот ниже резонанса.

4. Результаты по балке и глиняному блоку

, голый пол

На Рисунке 4 представлены нормализованные данные об уровне ударного шума для пяти

комбинаций панелей EPS и повторно используемых резиновых матов

.Поведение практически одинаково для различных комбинаций

, а на низких частотах спектры уровней ударного шума

практически перекрываются. Начиная с 160

Гц, разница между материалами более очевидна

и, в частности, в диапазоне 1250 Гц – 2500 Гц

является более широким распределением. Интересно отметить, что

в этом диапазоне особый упругий материал, который представляет собой

, сделанный из переработанных гранул резины для шин, похоже, работает на

лучше, чем другие материалы, с обоими видами

(c) European Acoustics Association , ISBN: 978-84-694-1520-7, ISSN: 221-3767 1720

Grei – Изоляция ударного шума Underscreed

Эта информация относится к Grei (с антирастяжимой основой) и Grei PTB (с -эластичная и водонепроницаемая основа)
Описание Единица G5 G8
Толщина мм 5 8

02		 5 8

02		 8

02		 кг / м³ 420 300
Динамическая жесткость м3 15 12
Снижение ударного шума – ΔLw дБ 29 30

Акустические характеристики рассчитаны в соответствии с EN 12354

Ударно-звукоизоляция и полые полы

При укладке сборных железобетонных полов мы рекомендуем использовать плавающую стяжку для оптимального уровня шума. изоляция.Grei G5, установленный под стяжкой, обеспечивает улучшение снижения ударного шума (∆Lw) до 29 дБ. При использовании Grei на сборных пустотных перекрытиях, как показано ниже, Grei демонстрирует превосходные характеристики. При использовании с системами теплого пола подложите звукоизолирующий мат под трубы теплого пола, а затем уложите стяжку.

Grei G5 на сборных бетонных плитах 150 мм с стяжкой 50 мм

Ln, w (Уровень звукового давления при ударе) – 57 дБ
Этот показатель показывает, сколько звука достигает приемного помещения.Чем ниже цифра, тем лучше.

Rw (Потери при передаче воздушного шума) – 55 дБ
Этот показатель относится к способности пола обеспечивать звукоизоляцию. Чем больше цифра, тем лучше звукоизоляция.

Grei G5 на сборных железобетонных плитах диаметром 200 мм с стяжкой 100 мм

Ln, w (уровень звукового давления при ударе) – 50 дБ

Этот показатель показывает, сколько звука достигает приемной. Чем ниже цифра, тем лучше.

Rw (Потери при передаче воздушного шума) – 57,5 ​​дБ
Этот показатель относится к способности пола обеспечивать звукоизоляцию. Чем больше цифра, тем лучше звукоизоляция.

Grei 8 Звукоизоляция и пустотелые полы

Grei 8, установленный под стяжкой, обеспечивает улучшение снижения ударного шума (∆Lw) до 30 дБ. При использовании Grei на сборных пустотных перекрытиях, как показано ниже, Grei демонстрирует превосходные характеристики. На этом примере типичной детали для проекта квартирного типа мы видим, что Grei 8 обеспечивает исключительную изоляцию от ударного шума.

Grei 8 на пустотелых бетонных плитах диаметром 200 мм и стяжкой 100 мм

Ln, w (Уровень звукового давления при ударе) – 48 дБ
Этот показатель показывает, сколько звука достигает приемного помещения. Чем ниже цифра, тем лучше.

Rw (Потери при передаче воздушного шума) – 62 дБ
Этот показатель относится к способности пола обеспечивать звукоизоляцию. Чем больше цифра, тем лучше звукоизоляция.

Стоимость звукоизоляции полов в 2021 году: полное руководство

В какой-то момент мы все испытали это – громкий шум, исходящий от дороги, соседа или вечеринки, когда все, что вам нужно, это несколько минут покоя.Однако, если это становится постоянной проблемой, вам необходимо принять меры, и это часто означает принятие мер по звукоизоляции вашего дома.

Несмотря на то, что вы можете нанять профессионалов, звукоизоляция может быть относительно простым делом, сделанным своими руками, особенно если вы занимаетесь полом. В качестве альтернативы, если выполнение работы самому кажется немного сложным, вам следует перейти на такой веб-сайт, как Quotatis, чтобы найти подрядчиков в вашем районе, которые могут помочь.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить котировки

Зачем нужны звукоизоляционные полы?

Звукоизоляция вашего пола может стать отличным способом снизить уровень шума в вашем доме. Это особенно полезно, если вы живете в многоквартирном доме, где соседи внизу могут быть немного громче, чем вам хотелось бы.

В качестве альтернативы вы можете утеплить спальни в своем доме, чтобы, когда дети спустились вниз и включили телевизор, у вас все еще было тихое место для отдыха. С другой стороны, возможно, вы начинающий барабанщик или музыкант. и хотите сделать свой дом звукоизоляцией на благо своих близких и соседей.

В любом случае звукоизоляция пола может стать хорошим началом для уменьшения потока шума через ваш дом или в него.

Звукоизоляция над существующей половицей

Если вы действительно не хотите поднимать паркетные доски, вы можете добавить на них слой изоляции, но при этом не забывайте, что уровень пола в результате повысится. Одна из самых экономичных стратегий для этого метода – использование досок SBx.

Они блокируют как воздушный, так и ударный шум, а также улучшают акустику помещения. Их также очень легко установить, и вы просто стыкуете предварительно обрезанные доски вместе, прежде чем покрыть всю площадь плиткой, ковром или ламинатом.

В отличие от сплошных или резиновых плит, плиты SBx имеют неплотную сердцевину, имеющую неправильное расположение. Это означает, что звук не может просто проходить сквозь материал. При среднем размере комнаты в Великобритании, равном 16 м², полная звукоизоляция комнаты будет стоить около 689 фунтов стерлингов, включая доски и мастику, необходимые для заделки щелей в полу и по периметру.

Звукоизоляция ниже существующих половиц

Если вы предпочитаете добавить звукоизоляцию в мертвое пространство под полом, вам нужно сначала поднять половицы.Несмотря на работу, это может стоить времени и усилий, поскольку звукоизоляция пола с помощью акустической мембраны и минеральной ваты может быть очень хороша для снижения шума в воздухе.

Вернувшись на место, оригинальные половые доски также приобретут некоторые изолирующие свойства. Если вы ограничены работой только под полом, эта система идеальна, и ее относительно легко установить. И, если вы хотите получить действительно хорошие результаты, вы можете применить два уровня мембраны; один под и один над половицами.

В комнате среднего размера площадью около 16 м² стоимость составит около 410 фунтов стерлингов. Сюда входит один слой мембраны, акустическая вата и мастика, необходимая для герметизации любых щелей.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить котировки

Звукоизоляционный ламинат

Ламинат в последние годы стал очень популярным благодаря своей доступности. Современные изделия выглядят лучше, чем когда-либо, и вы можете легко получить имитацию дерева на полу под плитку по дешевке.Однако по звукоизоляции она оставляет желать лучшего. Поэтому, если вы хотите снизить уровень шума, вам нужно будет положить резиновый коврик.

Одним из таких продуктов является коврик Isosonic, который можно легко установить и который является экономичным вариантом для использования под ламинатными полами. Его также можно использовать под стяжкой, чтобы уменьшить звуки ударов от бетона, и под инженерными полами, чтобы создать плавающий пол с низким уровнем ударов.

Коврики Isosonic, изготовленные из переработанной резины, плотные, прочные и легко режутся, а также не создают губчатого пола.Акустические мембраны также можно комбинировать с резиновыми покрытиями для повышения звукоизоляции.

Если вы хотите использовать такой метод, оставьте около 220 фунтов стерлингов на материалы.

Другие аспекты затрат

Другой главный фактор затрат, который следует учитывать при звукоизоляции пола, – это труд. Хотя выполнить работу самостоятельно довольно легко, это может занять много времени, особенно если вы решили поднять половицы. Другой вариант – наем подрядчика, и хотя проект будет стоить намного дороже, он будет завершен быстро и эффективно.

В целом, существует множество вариантов звукоизоляции, а это значит, что всегда найдется проект, соответствующий вашему бюджету. Так или иначе, вам удастся заглушить шум для тихого и спокойного уединения.

Сравнение котировок может сэкономить до 40%:

Нажмите, чтобы получить котировки

Акустическая подложка – TEKFLOOR Limited

Акустическая подложка широко используется для звукоизоляции полов в жилых и коммерческих помещениях. Акустические подложки – популярный выбор домовладельцев и застройщиков, которые хотят уменьшить ударный и переносимый по воздуху звук за счет разделения полов.

Мы предлагаем широкий ассортимент акустических подложек для стяжек.

Тише

Акустическая мембрана

Hush Under Screed Acoustic Membrane разработана для изоляции стяжки от конструкции в соответствии со строительными нормами Великобритании.Изолируя стяжку, вы гарантируете, что ударный шум не пройдет через структуру кладки. Акустическая мембрана Hush Under Screed используется для изоляции стяжки от бетонных конструкций, бетонных досок, стяжек, бетонных / металлических конструкций, а также балочных и блочных конструкций. –

Регупол

Коллекцию Regupol® Acoustic Underlay Collection составляют двенадцать отдельных продуктов.

Все они были разработаны с учетом конкретных приложений, однако многие из них предназначены для более чем одной области применения.

Pliteq

Pliteq® – специалист по переработке резины и глобальный новатор, известный своими высококачественными резиновыми прокладками, которые используются для управления передачей воздушного и ударного звука через стены и пол / потолок.

Pliteq® является производителем GenieMat – плоского, упругого мата с пониженной передачей звука, сделанного из 94% переработанного каучука.

Rockwool Rockfloor

ROCKFLOOR® – продукт, используемый для утепления полов.Он обеспечит тепло- и звукоизоляцию двойной плотности для всех этажей.

Thermal ROCKFLOOR® обеспечивает тепловые характеристики для первых этажей, а Acoustic ROCKFLOOR® обеспечивает защиту от ударного шума для промежуточных и разделяющих полов.

Knauf

Использование звукоизоляционных свойств минеральной ваты.Благодаря превосходным звукоизоляционным свойствам минеральной ваты из стекловолокна, ряд специальных звукоизоляционных материалов доступен для использования в новых строящихся разделительных стенах, перегородках и полах, а также для модернизации существующих зданий с целью обеспечения улучшенной звукоизоляции и сопротивления. .

Cellecta

Cellecta производит акустические и теплоизоляционные изделия, подходящие для множества бытовых, образовательных, коммерческих и промышленных применений.

Продукция

Cellecta позволяет проектировщикам и покупателям решать свои проблемы акустической и теплоизоляции с помощью экономичных конструкций.

Экономика тепла

Thermal Economics предлагает инновационные тепло- и акустические решения для строительной отрасли, которые являются экологичными, простыми в установке и служат в течение всего срока службы здания.В рамках линейки акустических продуктов наши продукты Isorubber предоставляют решения для звукоизоляции и шумоподавления.

Звукоизоляция | Напольные покрытия

Laydex может обеспечить звукоизоляцию коммерческих зданий, школ, театров и кинотеатров.

Загрузки

Damtec Standard Лист данных

Damtec Color Технический паспорт

Декокорд

Одноклассник

DAMTEC® Акустические и виброизоляционные изделия для звукоизоляции и поглощения вибрации.

Тишина – это первостепенная потребность, имеющая огромное значение в наше время. Эффективное шумоподавление и шум шагов помогает улучшить качество жизни, а эффективная виброизоляция обеспечивает комфорт и хорошую рабочую атмосферу. Под торговой маркой Damtec® наши клиенты находят широкий ассортимент продукции для звукоизоляции, а также для гашения вибрации для различных требований и областей применения.

DAMTEC® – Звукоизоляция непосредственно под напольным покрытием

Поглощающий звуковой экран JCW

АКУСТИЧЕСКОЕ ОГРАЖДЕНИЕ

Построен в соответствии со стандартами автомобильных дорог и установлен на деревянных или стальных опорах. Экраны звуковые высокоэффективные

  • • Конструкция и высота в соответствии с конкретными требованиями
  • • Соответствует схеме сектора автомобильных дорог 2
  • • Соответствует требованиям статьи 2504
    • для дорожных работ
  • • Соответствует BS EN 1793 и протестирован.Протестировано и соответствует BS EN 1794-1 и 2

Загрузить PDF

JCW Светоотражающий звуковой экран

ИДЕАЛЬНО ДЛЯ САМЫХ ЖИЛЫХ, КОММЕРЧЕСКИХ И ПРОМЫШЛЕННЫХ ТРЕБОВАНИЙ (МАКСИМАЛЬНАЯ ВЫСОТА 5M)

Доступны различной высоты (макс. 5 м) для соответствия конкретным местам. Соответствует статье 2504 «Дорожные работы» и схеме 2C для дорожного сектора. Соответствует и протестирован в соответствии с BS EN 1793 и BS EN 1794-2 (при условии консультации с профессионалами).Показывали на телевидении.

  • • Прочная деревянная конструкция
  • • Обработка давлением для длительной защиты
  • • Устойчив к сжатию и расширению
  • • Покрытие и отделка контррельса
  • • Подходит для жилых, коммерческих и промышленных применений

Загрузить PDF

Акустический ударный

ЭЛАСТИЧНАЯ НАКЛАДКА

Акустическая матирующая система для деревянных и бетонных полов

Impactalay: одинарный акустический барьерный слой мата на упругой основе из стружки

Ремонт

  • • Идеальная изоляция от ударов и воздушного шума в жилых помещениях с ограничениями по высоте.
  • • Легко разрезать, обрезать и придать форму для быстрой установки
  • • Impactalay Matting можно свободно укладывать с проклеенными швами и полностью приклеивать к черному полу.Ковры и напольные покрытия из инженерной древесины можно укладывать прямо поверх. При установке коврового покрытия требуются кромочные полосы захвата для поднятия и поддержки полос захвата ковра
  • • Из-за упругой природы Impactalay для тонких деревянных ламинатов потребуется минимум 6 мм связанного слоя. МДФ T&G 9 мм рекомендуется при укладке клееного ковра, ковровой плитки, виниловых и резиновых полов для уменьшения точечной нагрузки и образования складок.

PCT / PT

  • • 12-миллиметровая система перекрытия Impacta может быть рассмотрена для проектов переоборудования на основе вышеуказанной конструкции.
  • • Важно, чтобы рекомендованные компоненты, показанные выше, были правильно установлены и подробно описаны, когда требуется предварительное звуковое тестирование.

Загрузить PDF

Acoustic Impactalay Plus

ПРЕМИУМ ЭЛАСТИЧНАЯ НАКЛАДКА

Premium Overlay Matting System для деревянных и бетонных полов

Impactalay Plus: два акустических слоя барьерного мата с упругой сердцевиной из стружки

Ремонт

  • • Идеальная изоляция от ударов и воздушного шума в жилых помещениях с ограничениями по высоте.
  • • Легко разрезать, обрезать и придать форму для быстрой установки
  • • Impactalay Matting можно свободно укладывать с проклеенными швами и полностью приклеивать к черному полу.Ковры и напольные покрытия из инженерной древесины можно укладывать прямо поверх (подробности уточняйте). При установке коврового покрытия требуются кромочные полосы захвата для поднятия и поддержки полос захвата ковра
  • • Из-за упругой природы Impactalay Plus для тонких деревянных ламинатов потребуется минимум 9 мм МДФ TG4 при укладке клееного ковра, ковровой плитки, виниловых и резиновых напольных покрытий для уменьшения точечной нагрузки и образования складок.

PCT / PT

  • • 15-миллиметровая система накладки Impactalay Plus может быть рассмотрена для проектов переоборудования на основе вышеуказанной структуры.
  • • Важно, чтобы рекомендованные компоненты, показанные выше, были правильно установлены и подробно описаны, когда требуется предварительное звуковое тестирование.

Загрузить PDF

Акустическая рейка JCW 50C

БЕТОННАЯ НАПОЛЬНАЯ ДОСКА

Стандартная эластичная композитная обрешетка FFT-3: деревянная обрешетка, ламинированная акустическим упругим слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

  • • Подтвержденные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail.Предварительное тестирование не требуется
  • • Акустическая рейка JCW 50C = FFT-3 типа «плавающий пол»; E-FC-1,2,7 и E-FS-1 (слой стяжки зависит от типа пола. Полную спецификацию см. В Руководстве по прочности)
  • • Дополнительную информацию см. На стр. 5

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Подъемный пол можно использовать для установки сервисов (межбалочные перемычки не должны проходить через упругий слой)
  • • Идеально для снижения ударного шума там, где позволяет высота.
  • • В Refurbs: Накладывается на ровный деревянный или бетонный пол
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Акустическая рейка JCW 80C

БЕТОННАЯ НАПОЛЬНАЯ ДОСКА

FFT-1 Упругая композитная система с глубокими обрешетками: деревянная обрешетка, ламинированная акустическим упругим слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

  • • Подтвержденные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail. Предварительное тестирование не требуется
  • • Акустическая планка JCW 80C = типы плавающих полов FFT-1; E-FC-1,2,7 и E-FS-1, E-FS-2 (слой стяжки различается в зависимости от типа пола. Полную спецификацию см. В Руководстве по прочности)
  • • Дополнительную информацию см. На стр. 5

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Подъемный пол можно использовать для установки сервисов (межбалочные перемычки не должны проходить через упругий слой)
  • • Идеально для снижения ударного шума там, где позволяет высота.
  • • В Refurbs: Накладывается на ровный деревянный или бетонный пол
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Акустическая рейка JCW 80T

ДЕРЕВЯННАЯ НАПОЛЬНАЯ НАКЛАДКА

Система упругих композитных глубоких обрешеток FFT-1

Деревянная рейка, ламинированная акустическим эластичным слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

  • • Подтвержденные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail.Предварительное тестирование не требуется
  • • Акустическая планка JCW 80T = плавающий пол FFT-1 Типы: E-FT-1,2,3 и E-FS-2 (полную спецификацию см. В Руководстве по надежным деталям)
  • • Дополнительную информацию см. На странице 5 PCT / PT и ремонт

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Акустическая рейка JCW 90T

ДЕРЕВЯННАЯ НАПОЛЬНАЯ НАКЛАДКА

Система упругих композитных глубоких обрешеток FFT-1

Деревянная рейка, ламинированная акустическим эластичным слоем толщиной 9 мм

Надежная деталь (зарегистрированные сайты)

  • • Подтвержденные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail.Предварительное тестирование не требуется
  • • Акустическая планка JCW 90T = плавающий пол FFT-1, типы: E-FT-7 и 8 и E-FS-2 (полную спецификацию см. В Справочнике по прочным деталям)
  • • Дополнительную информацию см. На стр. 5

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Акустическая система выравнивания опоры

БЕТОННЫЙ НАПОЛЬНЫЙ ПОДЪЕМНИК И РЕЗКА

Акустическая система выравнивания опоры JCW

Система упругих опор и планок FFT-2 ​​

Надежная деталь (зарегистрированные сайты)

  • • Проверенные независимые данные лабораторных испытаний, аккредитованные UKAS, соответствуют требованиям Robust Detail.Предварительное тестирование не требуется
  • • Акустические люльки = плавающий пол FFT-2. Типы: E-FC-1, E-FC-2 и E-FS-1 (характеристики перекрытия типа E-FC-7 для балок и блоков различаются, см. Руководство по надежным деталям полная спецификация)
  • • Дополнительную информацию см. На стр. 5

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Коврик для акустического удара 4551

МЯГКИЙ ПОКРЫТИЕ БЕТОННОГО ПОЛА

3.0 мм и 4,5 мм переработанная резина, связанная с пробковым гранулятом: поверхностный слой, склеенный с ударным звуком для бетонных полов

Надежная деталь (зарегистрированные сайты)

  • • Подтвержденные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail. Предварительное тестирование не требуется
  • • Коврик Acoustic Impacta Mat 4,5 мм = склеенное эластичное напольное покрытие для типа пола: E-FC-8 (полную спецификацию см. В Руководстве по прочным деталям)
  • • Дополнительную информацию см. На стр. 5

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Коврик Impacta Mat 4. 5 мм при полном приклеивании к черновому полу соответствует требованиям Строительных норм по снижению ударов для всех сборных бетонных / балочных и блочных полов с минимальной массой 300 кг / м2
  • • Коврик Impacta Mat 3 мм обеспечивает хорошее снижение ударов при строительстве новых и ремонтных работ.
  • • Подходит для большинства полов, например ламинат, ковролин, винил и керамическая плитка. Обратитесь за консультацией к специалисту по плитке и винилу
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Акустическая дека 19

БЕТОННЫЙ НАПОЛЬНЫЙ ПЛАТ

Влагостойкая акустическая накладная плита на основе МДФ для бетонных полов: толщина 9 мм, ламинированная на акустически упругий слой

Надежная деталь (зарегистрированные сайты)

  • • Подтвержденные данные независимых лабораторных испытаний, аккредитованных UKAS, которые соответствуют требованиям Robust Detail. Предварительное тестирование не требуется
  • • Acoustic Deck 19 = плавающий пол FFT-5, типы E-FC-1,2 и E-FS-1 (слой стяжки различается, полную спецификацию см. В Руководстве по прочности)
  • • Дополнительную информацию см. На стр. 5

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Обеспечивает хорошее снижение ударного шума.
  • • Настил готов к окончательной отделке пола e.g. ламинат, ковры и ковровая плитка (виниловые покрытия могут потребовать дополнительной подготовки пола)
  • • В ремонте: Накладывается на плоские деревянные или бетонные полы

Загрузить PDF

Акустическая дека 28/32

БЕТОННЫЙ НАПОЛЬНЫЙ ПЛАТ

Надежная деталь (зарегистрированные сайты)

  • • Проверенные независимые данные лабораторных испытаний, аккредитованные UKAS, соответствуют требованиям Robust Detail. Предварительное тестирование не требуется
  • • Палуба 28/32 = FFT-5 Типы полов: E-FC-1,2 и E-FS-1 (слой стяжки варьируется, полную спецификацию см. В Руководстве по жестким деталям)
  • • Дополнительную информацию см. На стр. 5

PCT / PT и ремонт

  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Акустическая дека 28/32

ЭКОНОМИЧЕСКАЯ ПЛАТА ИЛИ ПРЯМО СБОРНИКУ

Экономичная накладка или непосредственно на балку

Акустический плавающий пол: влагостойкая древесно-стружечная плита T&G P5 18 мм или 22 мм с предварительно приклеенным упругим слоем пенопласта толщиной 10 мм.

Ремонт

  • • Недорогой продукт, идеально подходящий как для общей, так и для новой модернизации внутренних перегородок в мансардах, пристройках и т. Д.
  • • Хорошее снижение ударов и шума в воздухе
  • • Идеально подходит для древесины, ламината, ковров / ковровой плитки. Может потребоваться дополнительная подготовка пола под плитку и виниловые покрытия
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

  • • Экономическая система для конверсионных проектов
  • • Важно, чтобы рекомендованные компоненты, показанные выше, использовались и были правильно установлены / детализированы, чтобы соответствовать требованиям, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На страницах 4, 5, 6 и в технических данных

Загрузить PDF

Акустическая дека 33

ПРЕМИУМ НАЛОЖЕНИЕ ИЛИ НАПРЯМУЮ НА ПОВЕРХНОСТЬ

Акустическая накладка премиум-класса на основе ДСП или непосредственно на балку для деревянных полов

Акустический плавающий пол: влагостойкий 18-миллиметровый ДСП P5 t & g с предварительно приклеенным 15-миллиметровым высокоэффективным эластичным слоем

Ремонт

  • • Идеально подходит для модернизации как общих, так и новых внутренних разделительных полов в чердаках, пристройках и т. Д.
  • • Улучшенное снижение ударов и шума в воздухе за счет высококачественной 15-миллиметровой предварительно приклеенной подложки из барьерной пены и барьера.
  • • Идеальный настил для дерева, ламината, ковра / ковровой плитки.Для укладки плитки и виниловых покрытий потребуется дополнительная подготовка пола
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

  • • Экономичная система для проектов переоборудования и нового строительства
  • • Важно, чтобы указанные выше рекомендованные компоненты использовались и правильно установлены / детализированы для удовлетворения требований, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

Загрузить PDF

Акустическая дека 37C

ПРЕМИУМ НАЛОЖЕНИЕ ИЛИ НАПРЯМУЮ НА ПОВЕРХНОСТЬ

Акустический настил на основе ДСП для установки непосредственно на балку или на существующий черновой пол

Акустический плавающий пол: влагостойкий ДСП P5 t & g толщиной 22 мм с предварительно приклеенным высокоэффективным упругим слоем толщиной 15 мм

Ремонт

  • • Идеально подходит для модернизации как общих, так и новых внутренних разделительных полов в чердаках, пристройках и т. Д.
  • • Улучшенное снижение ударов и шума в воздухе за счет высококачественной 15-миллиметровой предварительно приклеенной подложки из барьерной пены и барьера.
  • • Идеальный настил для дерева, ламината, ковра / ковровой плитки.Для укладки плитки и виниловых покрытий потребуется дополнительная подготовка пола
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

  • • Экономичная система для проектов переоборудования и нового строительства
  • • Важно, чтобы указанные выше рекомендованные компоненты использовались и правильно установлены / детализированы для удовлетворения требований, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

Загрузить PDF

Акустическая дека 34 и дека 37

ПАЛУБА 34 ПРЕМИУМ-ПЛАТА НАКЛАДКИ ИЛИ ПАЛУБА 37 ПРЯМО К ПУЛЬТАМ

Накладная плита Deck 34 Premium – Код продукта: 1079 или Deck 37 Premium – панель с прямым покрытием для балок – Код продукта: 1080

Акустический плавающий пол: Палуба 34: плита на цементной основе толщиной 22 мм с предварительно приклеенным высокоэффективным эластичным слоем толщиной 12 мм, дека 37: плита на цементной основе толщиной 22 мм с предварительно приклеенным высокоэффективным упругим слоем толщиной 15 мм

Ремонт

  • • Идеально подходит для модернизации как общих, так и новых внутренних разделительных полов в чердаках, пристройках и т. Д.
  • • Улучшенное снижение шума в воздухе достигается за счет массы плиты, высокоэффективного барьерного мата и предварительно приклеенного пенопласта Ударный слой
  • • Идеально подходит для облицовки плиткой, паркетом, ламинатом, коврами / ковровой плиткой.Для виниловых накладок может потребоваться дополнительная подготовка пола.
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

  • • Превосходная система производительности для проектов преобразования и новой сборки.
  • • Важно, чтобы указанные выше рекомендованные компоненты использовались и правильно установлены / детализированы для удовлетворения требований, в которых требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 4, 5 и 6

Загрузить PDF

Acoustic Impactalay и Acoustic Impactalay Plus

ПРЕМИУМ / ЭЛАСТИЧНОЕ МАТИРОВАНИЕ НАКЛАДКИ

Акустическая матирующая система для деревянных и бетонных полов

Impactalay Plus: два акустических слоя барьерного мата с упругой сердцевиной из пенопласта. Impactalay: одинарный слой акустического барьерного мата на упругой основе из стружки

Ремонт

  • • Идеальная изоляция от ударов и воздушного шума в жилых помещениях с ограничениями по высоте.
  • • Легко разрезать, обрезать и придать форму для быстрой установки
  • • Impactalay Matting можно свободно укладывать с проклеенными швами или полностью приклеивать к черному полу. Ковры и напольные покрытия из инженерной древесины можно укладывать прямо поверх. При установке коврового покрытия требуются кромочные полосы захвата для поднятия и поддержки полос захвата ковра
  • • Из-за упругой природы Impactalay & Plus для тонких деревянных ламинатов потребуется слой клеевого слоя толщиной 6 мм.МДФ T&G 9 мм рекомендуется при укладке клееного ковра, ковровой плитки, виниловых и резиновых полов для уменьшения точечной нагрузки и образования складок.
  • • Дополнительную информацию см. В техническом паспорте
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

PCT / PT

  • • Система наложения 12 мм Impactalay / 15 мм Impactalay Plus может быть рассмотрена для проектов переоборудования на основе вышеуказанной конструкции.
  • • Важно, чтобы рекомендованные компоненты, показанные выше, были правильно установлены и подробно описаны, когда требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. В техническом паспорте
  • • Дополнительную информацию см. На стр. 4, 5 и 6.

Загрузить PDF

Пена для акустической стяжки

БЕТОННЫЙ ПОЛ ПОД СТЯЖКОЙ ЭЛАСТИЧНЫЙ СЛОЙ

Типы бетонных полов

  • • Acoustic Screed Foam Pack можно использовать на сборных бетонных дощатых полах с минимальной массой 300 кг / м2 с типом потолка, показанным выше
  • • Подходит для полов с подогревом
  • • Пенопласт для стяжки экономичен и прост в установке. В комплект входит 150 мм (h), боковая планка и черная лента для соединения ткани

PCT & PT Scotland

  • • Акустическая пена для стяжки под стяжкой Ударный слой под цементно-песчаные или фирменные стяжки
  • • Подтвержденные независимые аккредитованные UKAS данные лабораторных испытаний, основанные на конструкции пола и потолка, показанной выше
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям, согласно которым предварительное звуковое тестирование является обязательным.
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Резина Acoustic Impacta

БЕТОННЫЙ ПОЛ ПОД ЭЛЕКТРИЧЕСКИМ СЛОЕМ

Упругий слой под стяжкой Ударный слой для всех типов полов, показанных, когда требуется предварительное звуковое тестирование.

Гранулят из переработанного каучука со связующим

Типы бетонных полов

  • • Impacta Rubber может использоваться на всех сборных железобетонных дощатых / балочных и блочных полах с минимальной массой 300 кг / м2 и на потолках с металлическим каркасом, как показано выше
  • • Подходит для полов с подогревом
  • • Impacta Rubber экономична и проста в установке
  • • Необходимые аксессуары: фланговая полоса 150 мм (h). Лента для швов Black Cloth

PCT & PT Scotland

  • • Acoustic Impacta Rubber под стяжкой Ударный слой под песчано-цементную стяжку или под стяжку специального назначения
  • • Проверенные независимые аккредитованные UKAS данные лабораторных испытаний основаны на конструкции пола, показанной выше.
  • • Важно, чтобы все компоненты были правильно установлены и детализированы, чтобы соответствовать требованиям PCT и PT (Шотландия), где требуется предварительное звуковое тестирование.
  • • Дополнительную информацию см. На стр. 5

Загрузить PDF

Акустическое одеяло

НЕЗАВИСИМЫЙ УЛУЧШЕНИЕ ПОЛОВ И ПОТОЛКОВ

Рулонная акустическая перегородка премиум-класса, изготовленная путем размещения акустической барьерной мембраны между двумя слоями стекловаты

  • • Независимый потолок для оптимальной звукоизоляции
  • • Идеально, если доступ возможен только снизу
  • • Слои стекловаты и минеральной ваты дополняют барьерную мембрану, поглощая звук.

Загрузить PDF

Акустическая бесшумная доска

АКУСТИЧЕСКАЯ СТЕНКА

Панель для улучшения акустического покрытия для новых и существующих стен

Акустический гипсокартон, ламинированный акустическим упругим слоем

  • • Может устанавливаться непосредственно на существующие кирпичные, блочные и каркасные стены.
  • • Простота установки
  • • Может использоваться в качестве исправления ошибок при проверке звука
  • • Поверхность гипсокартона готова к отделке

Загрузить PDF

Акустическое одеяло

ОДНОКАРМАЛЬНАЯ ПЕРЕГОРОДКА

Рулонная акустическая перегородка премиум-класса, изготовленная путем размещения акустической барьерной мембраны между двумя слоями стекловаты

  • • Металлическая перегородка с усиленными стойками
  • • Легко устанавливается с помощью навыков сухой футеровки
  • • Слои стекловаты и минеральной ваты дополняют барьерную мембрану, поглощая звук.

Загрузить PDF

Акустическое одеяло

НЕЗАВИСИМАЯ ОБЛИЦОВКА

Рулонная акустическая перегородка премиум-класса, изготовленная путем размещения акустической барьерной мембраны между двумя слоями стекловаты

  • • Независимая перегородка с воздушным зазором 20 мм
  • • Легко устанавливается с помощью навыков сухой футеровки
  • • Слои стекловаты и минеральной ваты дополняют барьерную мембрану, поглощая звук.

Загрузить PDF

Полоса звукоизоляции

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Многоцелевая акустическая: изолирующая полоса Изготовлена ​​из склеенной переработанной резины – для изоляции частей конструкции, где любая точка контакта может нарушить ее акустическую целостность

Скачать PDF

Вставки для противопожарных и акустических розеток

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Предназначен для поддержания огнестойкости и акустической целостности стен


  • • подходит как для пластиковых, так и для металлических розеток
  • • простая в установке альтернатива шпатлевке

Загрузить PDF

Акустический барьер

МНОГОФУНКЦИОНАЛЬНОЕ РЕШЕНИЕ

Многоцелевой плотный акустический барьер.

Barrier Matting обеспечивает очень хорошие летные характеристики во всем частотном диапазоне.

  • • Заметные улучшения будут достигнуты при приклеивании барьерного покрытия между двумя слоями гипсокартона на стенах и потолке или при прикреплении к каркасу или балкам перед креплением гипсокартона.
  • • Заметный выигрыш в улучшении качества воздуха с минимальной потерей высоты при укладке на пол барьерных матов 2 x 2 мм в противоположных направлениях.
  • • Подвесной занавес: идеален в качестве перегородки между офисами над стенами.
  • • Идеальный продукт для увлажнения стальных конструкций, воздуховодов, кожухов машин и т. Д.

Загрузить PDF

RR20 Коврики многоцелевые

ПОЛИУРЕТАНОВЫЙ СВЯЗАННЫЙ РЕЗИНОВЫЙ ГРАНУЛАТ МАТЕРИАЛ

JCW RR20 – это высокоэффективный и экономичный резиновый гранулят на полиуретановой основе.RR20 отличается от других продуктов, поскольку он пригоден для вторичной переработки и при этом сохраняет свои акустические свойства в течение длительного срока службы, не требующего обслуживания.

Скачать PDF

Подушечки для остановки звука

АКУСТИЧЕСКИЕ ПОТОЛКИ ДЛЯ ПОДВЕСНЫХ ПОТОЛКОВ

Продукция

JCW Sound Stop Acoustic Pads – это простые в установке звукоизолирующие подушки, предназначенные для укладки поверх решетчатой ​​плитки подвесного потолка.Подвесные потолки часто встречаются в офисах / помещениях, разделенных стенами, построенными под потолочной решеткой, позволяя звуку проникать через потолочную плитку и легко передаваться между соседними офисами / помещениями. К сожалению, в большинстве случаев из-за установки коммуникаций над подвесным потолком невозможно расширить внутренние стены до несущего пола / потолка выше или даже установить гибкую акустическую барьерную завесу JCW. Ответ – установка акустических подушек JCW Sound Stop, которые просто устанавливаются поверх существующей потолочной плитки.

Звукоизолирующие прокладки JCW состоят из 2 слоев негорючей звукопоглощающей акустической минеральной ваты с заполненным минеральным звукоизоляционным матом, который заключен в алюминизированную негорючую фольгу класса 0. Дополнительный вес звукоизоляционных подушек JCW не должен создавать проблем для устойчивости потолка.

Скачать PDF

Акустические потолочные подушки

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА (ПЛИТКА ПЕРФОРИРОВАННАЯ)

Армированная пленка на основе с покрытием Black Tissue, заполненное акустической плитой Rock Fiber Wool Slab.


  • • Класс O согласно Строительным нормам
  • • Уменьшает передачу звука из комнаты в комнату
  • • Предназначен для поглощения звука в помещении
  • • Черная ткань просвечивает сквозь перфорацию потолка

Загрузить PDF

Тепловые и акустические потолочные подушки

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА

Плита из минеральной ваты из черного полиэтилена для тепло- и звукоизоляции над минеральным волокном или потолочной плиткой.


  • • Уменьшает передачу звука из комнаты в комнату
  • • Помогает поглощать звук в помещениях
  • • Обеспечивает легкий доступ к потолку пусто

Загрузить PDF

Тепловые потолочные подкладки

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА

Черные полиэтиленовые прокладки из стекловолокна с изоляцией из минеральной ваты для теплоизоляции над подвешенным минеральным волокном или потолочной плиткой


  • • Диапазон толщины для соответствия тепловым характеристикам
  • • Подходит для большинства систем подвесных потолков
  • • Обеспечивает легкий доступ к потолку пусто
  • • Полиэтиленовый корпус для пыленочувствительных участков
  • • Толщина полиэтилена: 160 Калибр
  • • Стеклянный мат из минеральной ваты огнестойкость: Еврокласс A1 согласно BS EN ISO 13501-1

Загрузить PDF

Панели шумоподавления

ИЗОЛЯЦИЯ ПОДВЕСНОГО ПОТОЛКА

Класс O Пена, ламинированная со слоем акустического гипсокартона


  • • Уменьшает передачу звука из помещения в помещение
  • • Экономичное акустическое решение для новых / модернизируемых установок
  • • Уменьшает передачу звука между разделительным потолком
  • • Экономичное акустическое решение
  • • Укладывайте пенопластом вверх в пустоты для решетчатых систем с монолитной плиткой из минерального волокна ИЛИ на перфорированную решетку с плиткой из минеральной ваты (т. е.е. покрытые фольгой колодки) установлены. Устанавливайте пенопластом вниз на перфорированные решетки без прокладок из минеральной ваты.
  • • Панель шумоподавителя 16 уменьшает передачу звука из одного помещения в другое в стандартных коммерческих офисных помещениях.
  • • Панель шумоподавителя 19 обеспечивает улучшенные уровни шумоподавления от помещения к помещению для большего количества приватных зон.
  • • Панель шумоподавителя 25 предназначена для помещений, требующих более высокого уровня шумоподавления между помещениями.

Загрузить PDF

Плитка для потолка с амортизатором

ПЛИТКА АКУСТИЧЕСКАЯ

Акустическая основная плита из стекловолокна с белыми крапинками и скошенными краями


  • • Может быть непосредственно приклеена к существующему потолку
  • • Может быть установлен как подвесной звукопоглотитель
  • • Проставки и штопор – опция, дополнительно

Загрузить PDF

Крышки для светильников пожарной и акустической направленности

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Предназначен для поддержания огнестойкости и акустической целостности потолков


  • • они вентилируются для уменьшения накопления тепла

Загрузить PDF

Акустическая кромочная планка по периметру

ДОПОЛНИТЕЛЬНЫЕ ИЗДЕЛИЯ

Пенопласт толщиной 5 мм для изоляции акустического пола от стен по периметру и поддержания акустической целостности конструкции. Для использования с акустическими планками, акустическими люльками и акустическими деками

Скачать PDF

Reflecta Sound

ЗВУКОПОГЛОЩИТЕЛИ

Декоративные стеновые и потолочные панели с тканевым покрытием, специально разработанные для поглощения высоких уровней отражающего шума. Изготовлен из плотной звукопоглощающей плиты из минерального волокна и доступен в стандартных тканях Cara и Lucia, которые соответствуют требованиям класса 1 по распространению пламени по поверхности при испытании по BS476: Part7 1997.Теплопроводность: 0,033 Втм / к при 10 ° C.

Скачать PDF

Пена Techmel

ЗВУКОПОГЛОЩИТЕЛИ

Эти панели, сделанные из пенопласта меламина, предназначены для улучшения разборчивости речи. Подходит для прямого приклеивания на хорошо подготовленные вертикальные или горизонтальные поверхности, их также можно повесить вертикально.

Скачать PDF

Панель спортзала

ЗВУКОПОГЛОЩИТЕЛИ

Ударопрочная акустическая потолочная и стеновая панель, которая одновременно является прочной и хорошо поглощает реверберирующий шум благодаря своей сердцевине из минеральной ваты высокой плотности.Обычно крепится на высоком уровне к нижней стороне крыши или прямо к стенам и обеспечивает значительное тепловое сопротивление.

Скачать PDF

Акустические перегородки

ЗВУКОПОГЛОЩИТЕЛИ

Звукопоглощающие акустические экраны, разработанные для достижения широкого диапазона желаемого снижения реверберации и эстетических результатов. Эти панели, изготовленные из меламиновой пены, акустической плиты или плиты из минерального волокна, легки в обращении и являются эффективными звукопоглотителями в больших помещениях.

Скачать PDF

Акустические бесшумные двери

АКУСТИЧЕСКИЕ ДВЕРИ

Диапазон акустических деревянных дверей с высокими эксплуатационными характеристиками – идеально подходит для квартир, отелей, залов заседаний, конференц-залов, офисов, театров, кинотеатров и музыкальных студий.

Стандарт: номинал 35 дБ, Премиум: рейтинг 44 дБ

  • • Изготовлен по размеру для точной посадки.
  • • Большой выбор лакокрасочных покрытий из дерева
  • • Пожаробезопасность с установленными противопожарными и звукоизоляционными уплотнениями

Загрузить PDF

Стандарт DAMTEC®

Универсальный продукт для звукоизоляции

Стандарт

DAMTEC® – это универсальный продукт для изоляции от ударного шума.Эту подложку можно использовать под паркетом, ламинатом, ковровым покрытием и керамической плиткой, а также под линолеумом и полами из ПВХ. Она снижает нежелательный шум – как внутри ваших четырех стен, так и у стен ваших соседей. Стандарт DAMTEC® можно укладывать или приклеивать, в зависимости от применения и требований. Стандарт DAMTEC® обеспечивает приятную рабочую или жилую среду и хорошо подходит для использования в широком спектре приложений.

Посмотреть листинг NBS

DAMTEC® цвет / цвет G

Идеально подходит для звукоизоляции под широким спектром напольных покрытий

DAMTEC® color G отшлифован с одной стороны и благодаря специальному отбору сырья превосходно подходит под линолеум и пол из ПВХ. Его состав не содержит пластификаторов, что предотвращает миграцию пластификатора и обесцвечивание покрытия пола, а также его шлифованная поверхность исключает необходимость в разделительном слое между основанием и напольным покрытием.

Смесь натурального сырья – резины и пробки – DAMTEC® color G представляет собой отличную изоляционную основу для полов в жилых и других зданиях. Цвет DAMTEC® без шлифованной поверхности также подходит для паркета и ламината, а также для текстильных полов.

Посмотреть листинг NBS


DAMTEC® Черный Uni

Акустические характеристики до 20 дБ

Damtec Black uni – это подложка для изоляции ударного шума, подходящая для всех типов полов (полы из ПВХ или линолеума). Он имеет упругую структуру из переработанной пены, которая обеспечивает эффективное решение против затвердевания и потенциального изменения цвета. Damtec Black uni предлагает оптимальный акустический комфорт дома и для ваших соседей.

Damtec Black uni может быть установлен отдельно или приклеен в соответствии с вашим применением и конкретными условиями установки.

Посмотреть листинг NBS

CLASSMATE – Звукоизоляция стен

Classmate – это серия эффективных акустических изоляционных материалов для стен, разработанных для повышения качества уровней концентрации за счет снижения отрицательного акустического шума.

Classmate – это новая захватывающая линейка декоративных настенных покрытий, обладающих исключительными шумоподавляющими свойствами.Продукт специально разработан для установки на стены в загруженных классных комнатах и ​​учебных заведениях. В дополнение к акустическим характеристикам Classmate разработан для улучшения, он также идеален в качестве теплоизолятора.

Доступен в широком ассортименте современных и практичных цветов Classmate также предлагает полезную доску для дисплея. Можно использовать застежки-липучки или булавки, не повреждая поверхность. Продукт был разработан в результате обширных консультаций с преподавателями.Он разработан для установки в классных комнатах и ​​общеобразовательных помещениях, где снижение шума улучшит процесс обучения.

Classmate улучшит общую акустику, улучшит использование пространства, а также обеспечит теплоизоляцию стен от перепадов температур. Показанные отличные шумопоглощающие свойства являются результатом уникальной нетканой конструкции из полиэстера высокой плотности. Эта конструкция соответствует британским стандартам воспламеняемости для целей ее установки.Продукт прост в установке и multi

Цвет и функциональность

делают его правильным выбором для украшения классной комнаты, коридора, музыкальной комнаты, компьютерной комнаты и многих других стен в образовательном секторе.

Общее снижение реверберационного шума до 40% достигается с помощью Classmate . Это снижение шума в классе улучшит как преподавание, так и процесс обучения и в целом улучшит акустику в комнате.Эта концепция, уже проверенная на международном уровне, является идеальным решением для снижения шума в классных комнатах.

Просмотреть Доступные цвета

Спецификация

Тип волокна 100% полиэстер, самоклеящийся

Общая толщина (мм) (+ 10%) листа 9-10мм плитки 7-8мм

Габаритные размеры листа 1,22м плитки 60х60см

Материал основы 100% полиэстер

Допуск по ширине (+ 1%)

Этот продукт соответствует спецификациям британских стандартов для описываемого использования.BS476 Часть 7 (КЛАСС IY).

Аудитории, коридоры, лестницы, офисы, магазины, банки и собрания

Прочность BS-EN-ISO354 КЛАСС звукопоглощения. «E» Коэффициент снижения шума 0,25

Значения светоотражения для всех продуктов и цветов можно узнать у сотрудников нашего торгового офиса.

Акустический настенный коврик

Laydex’s Fiber Walcoverings мягкие, гибкие и эстетичные, обеспечивая при этом износостойкую отделку для участков с интенсивным движением.В качестве дополнительного преимущества Laydex’s Fiber Walcoverings обладают звукопоглощающими свойствами и помогают контролировать реверберацию звука. Fiber Walcoverings производятся в соответствии с высочайшими стандартами, отвечающими или превосходящими все требуемые спецификации и пожарные сертификаты.

PRO-TECT – износостойкая отделка стен, специально разработанная для участков с интенсивным движением. Мягкий, гибкий и привлекательный. Идеально подходит для кинотеатров. Защитите поверхности стен этим прочным самовосстанавливающимся покрытием.

ЦВЕТА PRO-TECT доступен в 3 стандартных цветах – черном, угольном и темно-синем.

Пользовательские цвета доступны по запросу и после проверки. Может применяться минимальное количество заказа.

УСТАНОВКА

  • 1. Прямой клей на гипсокартон, бетон или кирпичную кладку.
  • 2. Стена должна быть прочной, чистой, очищенной от пыли и грязи.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Пылесос.

Можно чистить моющим средством для ковров.Не используйте растворители, содержащие ацетон или перекись водорода.

Волоконные обои Характеристики:

  • • Идеально для кинотеатров
  • • Маскирует царапины, потертости и неровности
  • • Защищает участки с высокой проходимостью
  • • Ударопрочный и самовосстанавливающийся
  • • Низкие эксплуатационные расходы
  • • Не истирается и не растрескивается.
  • • Устойчивость к пилюлям и пуху
  • • Цветостойкость и устойчивость к пятнам
  • • Совместимость с липучкой
  • • Мягкий и износостойкий
  • • Маскирует загрязнения
  • • 100% переработка
  • • Идеально для плоских и криволинейных поверхностей
  • • Доступен в 3 стандартных цветах

Технические характеристики

Стиль: Ребристая петля

Толщина: 5.00 мм

Основа: латекс

Вес: 1008 г / м²

Ширина рулона: 2 м x 30 м

ЭКСПЛУАТАЦИОННЫЕ ИСПЫТАНИЯ

Воспламеняемость ЕС EN 13501 Еврокласс Рейтинг: B Дым: s1 Капли: d0 Сертификат CE

См. Листинг NBS

Damtect Estra

Damtec® Estra – это идеальная изоляционная и виброизолирующая прокладка под плавающими стяжками, обеспечивающая значительное снижение шума шагов в помещении, выдающуюся эластичность и чрезвычайно высокую устойчивость к сжимающим нагрузкам. Он одинаково хорошо подходит для использования в жилых, офисных и коммерческих зданиях. DAMTEC® Estra особенно быстро и легко устанавливается и обеспечивает широкий спектр преимуществ под стяжкой или жесткими элементами пола, включая длительный срок службы и превосходную прочность.

Технические данные:

Материал: Гранулы переработанной резины со связующим из полиуретана-эластомера
Цвет: разноцветный
Поверхность: зернистая текстура
Объемный вес: прибл.680 – 750 кг / м³
Вес поверхности: 4 мм: 2,580 – 3,160 г / м²
6 мм: 3,870 – 4,730 г / м²
8 мм: 5,160 – 6,310 г / м²
Допуски: длина и ширина ± 1,5%,
Толщина ± 0,3 мм
Размеры: Ширина рулона: 1250 мм
Толщина: 4, 6 и 8 мм
Длина рулона: по запросу
Предел прочности при растяжении: прибл. 0,4 Н / мм² (ISO 1798)
Относительное удлинение при разрыве: прибл. 50% (ISO 1798)
Термостойкость: от -30 ° до 80 ° C
Огнестойкость: B2 (DIN 4102-1)
Коэффициент теплопередачи: 0. 05 м² К / Вт при 6 мм (ISO 8302)
Динамическая жесткость: (EN 29052)
4 мм <90 МН / м³
6 мм <70 МН / м³
8 мм <60 МН / м³
Улучшение ударного шума: ( ISO 140 – 8 / ISO 717-2)
ΔLw = 19 дБ под стяжкой с 4 мм (стяжкой 50 мм)
ΔLw = 19 дБ под стяжкой с 6 мм (стяжкой 35 мм)
ΔLw = 20 дБ под стяжкой с 6 мм (Стяжка 50 мм)
ΔLw = 21 дБ под стяжкой 8 мм (стяжка 50 мм)

Брошюры:

Damtec Estra Технический паспорт

Инструкция по установке

Посмотреть листинг NBS

Модель Damtect Estra 3D

DAMTEC® Estra 3D 8/4 – идеальная резиновая подложка под плавающую стяжку / бетонную плиту или под жесткими элементами пола на деревянных черновых полах, обеспечивающая исключительную эластичность и чрезвычайно высокую устойчивость к сжимающим нагрузкам.Он одинаково хорошо подходит для использования в жилых, офисных и коммерческих зданиях. DAMTEC® Estra 3D 8/4 особенно быстро и легко устанавливается. Он обеспечивает широкий спектр преимуществ под стяжкой или жесткими элементами пола, включая долгий срок службы и превосходную прочность.

Технические данные

Материал: Гранулы переработанной резины со связующим из полиуретана-эластомера
Цвет: разноцветный
Поверхность: зернистая текстура
Нижняя сторона: волнистая
Объемный вес: прибл.680 – 750 кг / м³
Вес поверхности: 3,870 – 4,730 г / м²
Допуски: длина и ширина ± 1,5%, толщина ± 1,0 мм
Размеры: Ширина рулона: 1,250 мм
Толщина: 8/4 мм
Длина рулона: по запросу
Прочность на разрыв: прибл. 0,4 Н / мм² (ISO 1798)
Относительное удлинение при разрыве: прибл. 50% (ISO 1798)
Термостойкость: от -30 ° до 80 ° C
Огнестойкость: B2 (DIN 4102-1)
Коэффициент теплопередачи: 0,05 м² К / Вт при 6 мм (ISO 8302)
Динамическая жесткость : (EN 29052) 8/4 мм <40 МН / м³
Улучшение ударного шума: (ISO 140 – 8 / ISO 717-2)
ΔLw = 22 дБ на 8/4 мм (под стяжкой 50 мм)

FONOSTOP DUO

FONOSTOP DUO – это звукоизоляция от шума пешеходов для полов, уложенных на плавающих стяжках. Он состоит из фоноупругой фольги толщиной 1,5 мм, соединенной с нетканым эластичным материалом из полиэфирного волокна толщиной 6,5 мм. Эта высокоэффективная звукоизоляция от шума пешеходов состоит из водонепроницаемой и воздухонепроницаемой фоноустойчивой фольги, покрытой пленкой из полипропиленовых волокон, соединенных с нетканым материалом. Изоляция производится в рулонах 10 × 1,05 м и снабжена ребром нахлеста 5 см без нетканого полиэфирного материала.

FONOSTOP DUO состоит из прочных эластичных синтетических волокон, которые не расщепляются и не разрушаются при сгибании или сжатии, как в случае минеральных волокон.FONOSTOP DUO, хотя и является тонким легким изоляционным материалом, в отличие от листов пенопласта, не смещается при укладке стяжки. Это происходит благодаря «эффекту липучки» на нижней поверхности, который предотвращает ее перемещение, предотвращая тем самым «акустические мосты», которые могут помешать изоляционным операциям.

Система Динамический ΔLw Lnw Теплый пол ΔRw жесткость
FONOSTOP DUO 21 МН / м3 28,0 дБ 53 дБ 7,63 дБ

Брошюры:

Паспорта приложений и технических данных

Fonostop Duo Brochure

Посмотреть список NBS

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
