Шумоизоляционная стяжка пола: шумоизоляция пола в квартире, материалы под плавающую стяжку, фото и видео

Содержание

Полусухая стяжка пола с шумоизоляцией цена за м2- Альфа Cтрой

  • Шумоизоляционная стяжка полаШумоизоляционная стяжка пола

Цены на стяжку пола с шумоизоляцией за м2

Площадь заливкиЦена работ за метр2
без материаламатериал марки 150материал марки 200
до 50м2индивидуальноиндивидуальноиндивидуально
50 — 100м230 00047 00050 000
100 — 150м2270480550
150 — 300м2250470510
300 — 500м2220450490
от 500м2договорнаядоговорнаядоговорная

Выполненные объекты

Технология укладки стяжки с шумоизоляцией

Соблюдение всех этапов технологического процесса — залог ровного напольного покрытия с высокими звукоизоляционными свойствами. Специалисты «АльфаСтрой» начинают монтаж с подготовки основания: его очищают от мусора, выравнивают, при необходимости пропитывают гидрофобными, укрепляющими составами. Следующий шаг — укладка полиэтилена, удерживающего влагу в растворе на весь срок кристаллизации. Это предупреждает появление трещин и исключает возможность протечек.

Сверху при полусухом типе стяжки пола с шумоизоляцией укладывают звукоизолятор, который сверху снова накрывают полиэтиленовой пленкой. Далее на край основания пола и нижнюю часть стены кладут кромочную ленту.

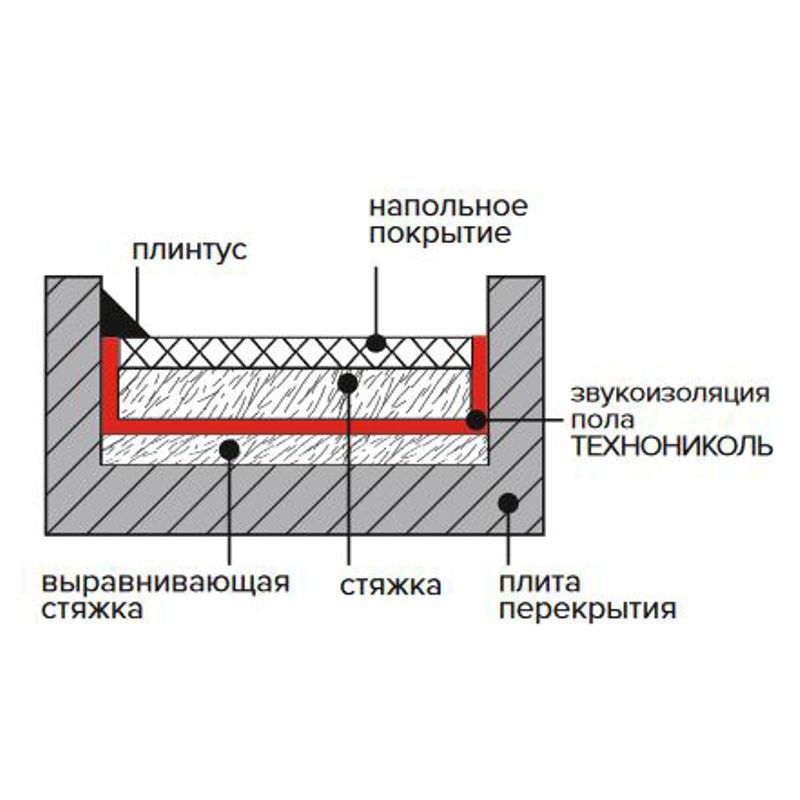

Шумоизоляционная стяжка пола – схема

После подготовительных работ наши мастера готовят раствор и подают его на объект. Для полусухого варианта стяжки пола с шумоизоляцией используется смесь из:

  • цемента;
  • мытого крупнозернистого песка;
  • воды;
  • полипропиленового фиброволокна.

После распределения раствора его разравнивают по заранее выставленным маякам. Заключительные этапы — шлифовка и затирка.


Преимущества Альфа Строй

Мы предлагаем:

  • заливку по немецким технологиям с использованием импортных составов;
  • монтаж стяжки опытными специалистами;
  • гарантию на выполненные работы;
  • оперативную укладку шумоизолирующего покрытия;
  • прайс с доступными ценами;
  • полусухую стяжку любого пола с шумоизоляцией под ключ.

Работаем по договору, в помещениях различной площади, включая более 500 м2. Сотрудничаем с крупнейшими застройщиками Санкт-Петербурга. Наши специалисты регулярно проходят сертификацию KNAUF, средний опыт работы отдельного мастера — около 10 лет.

Хотите уточнить стоимость, узнать, какая стяжка подойдет для вашего объекта, вызвать замерщика? Мы всегда рады проконсультировать вас!

Оценка качества услуг: 5/19

Часто задаваемые вопросы

Что можно положить для шумоизоляции пола под стяжку? На рынке представлен широкий ассортимент материалов, который можно использовать для шумоизоляции.
Наиболее популярными считаются:

  • Вспененный полиэтилен. Им можно прокладывать стыки плит, трещины, зазоры. Фольгированное полотно размещается на всей площади. Жгутами можно нивелировать различные дефекты.
  • Минеральная вата, а также стекловата и каменная вата – отличный шумо и теплоизоляционный материал.
  • Пенопласт – недорогой и традиционный материал, который используют строители.
  • Керамзит можно использовать при черновой стяжке, а можно добавлять и во время выравнивания непосредственно в раствор.
  • Специальные материалы, они могут быть изготовлены из синтетических или же натуральных волокон. Обладают максимальной степенью звукоизоляции.
В чем заключаются особенности стяжки по пеноплексу? Пеноплекс – тепло и звукоизоляционный материал. Добавляя его в стяжку, следует помнить следующие нюансы:

  • Пеноплекс требует ровного основания. Если перепад высоты более 2 мм. на 2 м. , то можно положить слой песка.
  • Материал не обладает гидроизоляцией, стыки необходимо дополнительно обработать. Для этого можно использовать обычный скотч.
  • Из-за разности температур, покрытие может начать деформироваться, чтобы этого избежать, во время укладки пеноплекса, необходимо оставить «температурный зазор» из вспененного пенополиэтилена.
Какой толщины плиты экструдированного пенополистирола нужны для стяжки? Толщина плиты определяется исходя из нагрузки на основание и предназначение здания:

  • Жилое помещение 2 этажа и выше (дом, квартира): 20-30 мм плотностью 31-35 кг/м3.
  • Жилое помещение 1 этажа: 40 мм плотностью 31-35 кг/м3.
  • Гараж, цех и т.п.: : 40 мм плотностью 45 кг/м3 и выше.
Материал используется не только для шумоизоляции, пенополистирол сохраняет тепло и предотвращает выстывание помещений.

Отзывы

Заказывали в этой компании услугу стяжки пола в нашем офисе. Всю работу сделали за 5 дней. Сделано все качественно, выглядит красиво. Работали профессионалы. Оплата за материал и работы приемлемая. Компанию рекомендуем!

Оценка 5 из 5

У нас складское помещение. Когда решили сделать небольшой ремонт, обратились сюда за стяжкой пола под ключ. Всё прошло хорошо) В оговоренное время приехали мастера и приступили к работе. Закончили они тоже вовремя, менять ход ремонта из-за них не пришлось. Полы действительно ровные, так что вопросов к качеству нет.

Оценка 5 из 5

Вас может это заинтересовать

– Давайте работать!

Скидка 10%

при заказе через сайт

Нажимая на кнопку, вы даете согласие на обработку своих персональных данных и соглашаетесь с политикой конфиденциальности.

Услуги

Стяжка пола

Штукатурные работы

Другие работы

Бетонные полы

Типы полов

Контакты

Звукоизоляция пола в квартире под стяжку

Поделиться

В новостройках и в домах с повышенной слышимостью для улучшения акустических свойств помещений при выравнивании пола, под стяжку укладывают звукоизоляционный материал. Как выполняется эта работа, и как подобрать материал для шумоизоляционного слоя.

Применяют несколько видов акустических материалов: звукоизоляционные, звукопоглощающие и демпфирующие.

Звукоизоляционные материалы могут быть

  • Битумные с демпфирующей подложкой
  • Иглопробивные
  • Вспененные
  • Пробковые и каучуковые

Это значит, что пол представляет собой голые бетонные плиты без всякой обработки. Это говорит о том, что при устройстве стяжки обязательно укладывать слой шумоизоляции и гидроизоляции. Какой вид стяжки соответствует этим критериям?

Самыми популярными и практичными на российском рынке считаются битумные материалы с демпфирующей подложкой. Вот некоторые из них:

  • Макс Форте Шумоизол
  • Шуманет 100 Комби (старое название Акуфлекс)
  • Шуманет 100 Гидро

Эти материалы состоят из двух частей: битумный слой с пластификаторами и звукоизолирующая подложка из упругого синтетического волокна. Они способны снизить уровень шума на 24 – 27 Дб. Преимущество данного материала в том, что по краям есть 100 мм. битумного слоя без подложки для обеспечения прочной стыковки материала.

Обратите внимание

Если в качестве подложки используется вспененный полиэтилен – есть риск, что под давлением стяжки со временем он сожмется, а шумоизоляционные свойства пола ухудшатся. Поэтому при выборе материала очень важно убедиться, что подложка волокнистая.

Монтаж звукоизолирующих материалов

Самые главные условия, которые должны соблюдаться в ходе монтажа шумоизоляции пола:

  • Обязательная очистка поверхности пола от пыли и грязи;
  • Устранение явных неровностей, сколов и трещин;
  • Надежное соединение стыковочных швов и обеспечение нахлеста на стены 10 – 15 см;
  • Армирующая металлическая сетка должна находиться на высоте не менее 2 мм;
  • Толщина стяжки не должна быть меньше 6 см;
  • После обрезки звукоизоляционного слоя по краям стяжки, швы необходимо заделать вибро-акустическим герметиком.

Звукопоглощающие

Эти материалы отличаются пористой мягкой структурой (например, твердая базальтовая или стекловолоконная вата). Помимо звукопоглощающих свойств материал подходит для устройства тепло-изолирующего свойства. Главный минус этих материалов – что под весом стяжки пол может начать проседать. К тому же требуется обязательное устройство гидроизоляционного и пароизоляционного слоя. В большинстве случаев их используют при устройстве сухой стяжки пола. К звукопоглощающим материалам относят:

  • Шумостоп;
  • Шумопласт;
  • Акуфлор;
  • Технофлор.

Демпфирующие

Демпфирующие материалы представляют собой различные демпферные ленты, которые прикрепляются по краю стяжки по всему периметру ко всем вертикальным поверхностям (стенам, колоннам, столбам и т.д.). Подходит для мест, где не требуется значительный уровень шумоизоляции.

Структура демпферной ленты позволяет не только поглощать шум, но и исключает появление трещин по краям пола из-за сжимания стяжки в результате температурных колебаний.

Ещё интересные статьи

Вес полусухой стяжки на 1м2

Полезная информация, как рассчитать вес полусухой стяжки пола. Таблица с данными веса стяжки на 1 квадратный метр.

Сколько сохнет полусухая стяжка пола

Ответ на вопрос, сколько сохнет полусухая стяжка пола. Этапы высыхания стяжки пола.

Что делать, если скрипит ламинат

Как устранить проблему скрипа ламината. Мы предполагаем 4 способа решения проблемы.

Как подобрать линолеум

На что стоит обратить внимание при выборе линолеума.

Акустические изделия, звукопоглощающие изделия, звукоизоляционная пена от Sound Service

ЗВУКОИЗОЛЯЦИОННЫЕ, ЗВУКОИЗОЛЯЦИОННЫЕ И ЗВУКОПОГЛОЩАЮЩИЕ МАТЕРИАЛЫ

Решения Noise Control

Звукоизолированные стены
Звукоизоляция стен и перегородок с использованием подходящей системы ваш карман и свободное пространство от 27,5 мм толщиной до более толстых, независимых систем звукоизоляции.

Нажмите ЗДЕСЬ , чтобы перейти на страницу звукоизоляции стен.

Звукоизолированные полы
Звукоизоляция для полов может поставляться толщиной от 4 мм до полностью звукоизолированного межквартирного перекрытия.

Нажмите ЗДЕСЬ , чтобы перейти на страницу звукоизоляции полов.

Звукоизолированные потолки
Звукоизоляция потолка может быть достигнута с помощью опций, которые мы можем предложить, от 16 мм до более глубоких независимых подвесных потолков со звукоизоляцией.

Нажмите ЗДЕСЬ , чтобы перейти на страницу звукоизоляционных потолков.

Звукоизолированные двери
Звукоизолированные дверные блоки могут поставляться для любого размера, включая двойные двери.

Нажмите ЗДЕСЬ , чтобы перейти на страницу звуконепроницаемых дверей.

Звукоизоляция в соответствии с частью E
Системы звукоизоляции и решения для приведения полов и стен в соответствие с частью E Строительных норм и правил.

Установка
Большинство наших звукоизоляционных систем может быть установлено любым человеком, ориентированным на самостоятельную установку. Полные инструкции по установке предоставляются и могут быть загружены со страниц продуктов на этом веб-сайте. У нас также есть очень надежный установщик, который работает в пределах M25, поэтому звоните по номеру 020 3858 0833. Установщики также находятся в других частях страны, поэтому звоните нам по телефону 019.93 704981 для получения дополнительной информации нажмите ЗДЕСЬ чтобы перейти на страницу установки звукоизоляции.

Акустические изделия для решения большинства проблем с шумом!

С 1969 года мы являемся поставщиками звукоизоляционных материалов и звукоизоляционных материалов и являемся одной из старейших и опытнейших компаний в сфере звукоизоляции. Таким образом, мы можем предложить акустические решения как для коммерческих, так и для бытовых клиентов, а также можем помочь составить спецификацию для соответствия нормам по шуму в части E Строительных норм и правил как для нового строительства, так и для изменения использования зданий в квартиры. Кроме того, если у вас есть шумный сосед по другую сторону стены для вечеринок, под полом или над потолком, у нас есть акустическое решение для контроля шума через эти конструкции. Короче говоря, мы можем помочь контролировать шум в следующем, среди прочего:

  • Переоформление на квартиры в соответствии с нормами контроля шума
  • Модернизация звукоизоляции полов в существующих квартирах, созданная до введения норм шумоизоляции.
  • Модернизация звукоизоляции стен в существующих квартирах, созданная до введения норм по шумоизоляции.
  • Шумные насосы промышленного и бытового назначения
  • Шумное оборудование
  • Звукоизоляция для автомобилей
  • Шумоизоляция для бытовой техники
  • Звукоизоляция гаража
  • Звукоизоляция помещения

Sound Service, компания по звукоизоляции, на которую вы можете положиться

Как хорошо зарекомендовавшая себя специализированная компания, Sound Service может предложить консультации по звукоизоляции по широкому спектру вопросов, связанных с шумом, и поскольку мы являемся складскими запасами большинства звукоизоляционных материалов. материалы, которые мы предлагаем, можем доставить быстро и качественно. Заказы могут быть отправлены на следующий день или более дешевым стандартным сервисом, который обычно занимает несколько дней. Также доступны обновления для доставки по расписанию и до доставки. Для тех, кто не может позвонить нам в течение дня, у нас также есть служба онлайн-покупок, доступ к которой можно получить на странице цен на звукоизоляцию или отправить нам запрос по электронной почте, на который мы будем рады ответить.

Дешевая звукоизоляция вашего дома теперь доступна

Благодаря тому, что мы можем предложить такой широкий спектр звукоизоляционных систем, теперь можно звукоизолировать ваши стены, пол или потолок по цене, соответствующей вашему бюджету. Это неправда, что чем больше вы тратите, тем эффективнее становится любая звукоизоляция, потому что самая эффективная система, которую мы можем предложить для стен, также является одной из самых дешевых. Но верно то, что более эффективные системы обычно занимают больше места.

Звукоизоляционные стены – продукты и системы от наименее до наиболее эффективных
  • QuietPanel толщиной 27,5 мм прикручивается к системе звукоизоляции.
  • Наклеиваемая звукоизоляционная система M20AD толщиной 50 мм.
  • Stud Wall Независимая звукоизолированная система каркасных стен.

Звукоизоляционные полы – продукты и системы от наименее до наиболее эффективных
  • AMW100 между балками – следует использовать вместе с другими звукоизоляционными материалами.
  • SoundBlocker Quilt между балками – следует использовать вместе с другими звукоизоляционными материалами.
  • Минимум два слоя звукоизоляционного мата весом 5 кг и толщиной 2 мм поверх деревянных половиц.
  • Акустическая подложка QuietFloor Plus толщиной 15 мм для ковров и деревянных полов.
  • R10 Система плавающего пола.
  • Любая комбинация вышеперечисленного.

Потолки со звукоизоляцией – изделия и системы от наименее до наиболее эффективных 9№ 0004
  • Мембрана SoundBlocker плюс 15-мм акустический гипсокартон прикручены к существующему потолку.
  • Раздельный потолок из упругих балок с акустическим гипсокартоном толщиной 30 мм.
  • Studio Ceiling, независимый нижний звукоизолированный потолок с деревянными балками.

Часть E системы для стен и полов

В соответствии со строительными нормами и правилами, часть E для контроля шума через перегородки и потолки, последние два варианта в разделе «Звукоизоляционные стены» выше будут соответствовать. Что касается разделительных полов, следует использовать комбинацию плавающего пола R10 и AMW100 между балками и системой Resilient Bar для звукоизоляции потолков.

Звукоизолирующие и звукопоглощающие изделия для профессиональных монтажников

Благодаря нашей способности хранить и поставлять широкий ассортимент звукоизоляционных и звукопоглощающих изделий, мы можем без неоправданных задержек поставлять как конечному потребителю, так и продавцу. Клиенты, которые особенно спешат, могут также позвонить и получить информацию о своих требованиях к акустике в обычное рабочее время с понедельника по пятницу. Хорошо известные национальные продавцы-строители и поставщики изоляционных материалов также имеют у нас счета, а клиенты, которые предпочитают, могут делать заказы через таких продавцов, как Jewishons или SIG.

Самые популярные продукты для звукоизоляции

Звукоизоляция для стен
  • Сверхтонкая стеновая акустическая панель QuietPanel толщиной 27,5 мм.
  • Звукоизоляция из переработанной резины M20AD толщиной 20 мм.
  • Одеяло SoundBlocker
  • Звукозащитный коврик SBM5
  • Самоклеящийся звукоизоляционный коврик T50S
  • Акустическая минеральная вата типа AMW
  • Акустический гипсокартон

Звукоизоляция полов
  • Звукоизоляционный заполнитель AMW100 между балками.
  • SoundBlocker Quilt — звукоизоляционный заполнитель между балками.
  • Звукоизоляционный мат SBM5 для деревянных полов.
  • Звукоизоляционный коврик Tecsound T50 для деревянных полов.
  • Акустическая подкладка A10 толщиной 10 мм для снижения ударного шума.
  • Акустическая подложка из ламината толщиной 4,2 мм для снижения ударного шума.
  • Акустическая подложка Linoroll толщиной 5 мм для винила и плитки для снижения ударного шума.
  • 10 мм R10 Изоляция для плавающего пола.
  • QuietBoard толщиной 18 мм — половая доска высокой плотности из t&g для использования с R10.

Звукоизоляция для потолков
  • Мембрана SoundBlocker 1 мм
  • Эластичные стержни глубиной 15 мм
  • Акустический гипсокартон

Звукоизоляционная пена
  • Нажмите ЗДЕСЬ , чтобы просмотреть наш широкий ассортимент звукоизоляционных пен для снижения шума от машин и двигателей, а также для всех промышленных применений, требующих контроля шума.

Самые популярные звукопоглощающие изделия для уменьшения реверберации в помещениях
  • Стеновые звукопоглощающие панели для стен.
  • Звукопоглощающие панели Steelsorb для стен мастерских.
  • Наклеиваемая звукопоглощающая плитка Echosorb Plus для стен и потолков.
  • Cloudsorbsion Формирует подвесные звукопоглотители различных форм и размеров.

Нажмите ЗДЕСЬ , чтобы ознакомиться с нашим полным ассортиментом настенных звукопоглощающих изделий для уменьшения эха в помещениях.

Нажмите ЗДЕСЬ , чтобы ознакомиться с нашим полным ассортиментом потолочных звукопоглощающих изделий для уменьшения эха в помещениях.

Акустические характеристики полов – SteelConstruction.info

В этой статье представлены строительные решения для разделительных и внутренних полов, а также обработка полов и потолков для достижения различных уровней акустических характеристик. Существует широкий спектр возможных конструкций разделяющих полов из-за перестановок типа обработки пола, потолка, стеганого покрытия и структурного решения, которое может быть использовано. Таким образом, показанные системы перекрытий являются лишь примерами возможных разделительных перекрытий, которые можно использовать со стальной конструкцией.

SCI разработал инструмент прогнозирования акустических характеристик для разделения полов и стен в помощь дизайнерам и архитекторам.



Система металлического каркаса

Содержимое

  • 1 Разделительные полы
    • 1.1 Композитный пол на стальных балках
    • 1.2 Сборные элементы на стальных балках
    • 1.3 Балки из легкой стали с досками
    • 1.4 Легкая стальная решетчатая ферма с стяжкой
    • 1.5 Легкие стальные балки и потолок для модульной конструкции
    • 1.6 Легкая стальная решетчатая ферма с акустическими панелями
  • 2 Внутренние этажи
    • 2. 1 Легкая стальная балка (со стеганым покрытием)
    • 2.2 Легкая стальная балка (без обшивки)
  • 3 Обработка пола
    • 3.1 Пол с глубокими рейками
    • 3.2 Люлька и пол
    • 3.3 Стандартный настил
    • 3.4 Пол площадки (деревянная доска)
    • 3.5 Пол платформы (ГВЛ)
    • 3.6 Неглубокий пол платформы
    • 3.7 Песчано-цементная стяжка пола
    • 3.8 Легкая стяжка пола
  • 4 Обработка потолка
    • 4.1 Металлический каркас
    • 4.2 Деревянные рейки
    • 4.3 Упругий стержень
  • 5 Каталожные номера
  • 6 Дальнейшее чтение
  • 7 Ресурсы
  • 8 См. также
  • 9 CPD

[top]Перегородки

Существует широкий спектр возможных конструкций перекрытий из-за перестановок типа обработки пола, потолка, стеганого покрытия и конструктивного решения, которое может быть использовано. Таким образом, показанные системы перекрытий являются лишь примерами возможных разделительных перекрытий, которые можно использовать со стальной конструкцией.

Все ожидаемые значения акустических характеристик являются ориентировочными, и при условии, что полы построены правильно, а их соединения должным образом детализированы и объединены с другими элементами, эти примеры должны обеспечивать указанные ожидаемые акустические характеристики. Для получения подробных спецификаций и более точных значений ожидаемых акустических характеристик следует обращаться к литературе производителей, поставщикам систем и/или консультанту по акустике.

Более подробное руководство по акустической детализации сборных элементов, опирающихся на стальные балки, содержится в SCI P351.

[вверх]Композитный пол на стальных балках



Композитный пол на стальных балках

Несущий пол

Композитная плита перекрытия, состоящая из монолитного бетона нормальной массы и стального настила, опирающегося на стальные балки. Стальные балки могут располагаться под композитной плитой (как показано) или быть встроены в толщу плиты. Настил может быть «неглубоким» или «глубоким», повторяющимся или трапециевидным. Обычно толщина бетона составляет не менее 80 мм в самом мелком месте и не менее 130 мм в самом глубоком месте. Этот пол является надежной деталью (E-FS-1), если указано, что он соответствует требованиям, приведенным в Руководстве по прочным деталям 9.0341 [1] .

Потолок

Один слой гипсокартона с минимальной массой на единицу площади 8 кг/м 2 . Это должна быть стандартная стеновая плита толщиной не менее 12,5 мм или гипсоволокнистая плита толщиной не менее 10 мм. Потолочная плита может опираться на фирменный металлический каркас, деревянные рейки и/или упругие стержни. Потолочная плита или система поддержки не должны находиться в прямом контакте со стальной балкой. Расстояние между верхом потолочной доски и верхом плиты перекрытия, как правило, должно быть не менее 300 мм.
Обработка пола

Типичные способы обработки пола, применяемые к композитной плите перекрытия, включали полы с рейками, полы-платформы и полы с изолированной стяжкой.

Монтажная глубина

Общая глубина конструкции обычно составляет от 400 до 800 мм.

Ожидаемая производительность

В воздухе: D nT,w + C tr = от 48 до 60 дБ

Воздействие: L’ ntw = от 25 до 50 дБ

[вверх]Сборные элементы на стальных балках



Сборные элементы на стальных балках

Несущий пол

Сборные пустотелые бетонные блоки, опирающиеся на стальные балки. Сборные элементы должны иметь толщину не менее 150 мм и вес не менее 300 кг/м 2 . Швы между соседними сборными элементами и пустоты вокруг колонн должны быть заполнены раствором.

Потолок

Один слой гипсокартона минимальной плотностью 8 кг/м 2 . Это должна быть стандартная стеновая плита толщиной не менее 12,5 мм или гипсоволокнистая плита толщиной не менее 10 мм. Потолочная плита может опираться на фирменный металлический каркас, деревянные рейки и/или упругие стержни. Потолочная плита или система поддержки не должны находиться в прямом контакте со стальной балкой. Расстояние между верхом потолочной плиты и верхом сборного блока обычно должно быть не менее 300 мм.

Обработка пола

Типичные методы обработки пола, применяемые к сборным элементам, включают изолированные стяжки и полы с рейками или полы платформ, уложенные поверх неизолированных стяжек.
Монтажная глубина

Общая глубина конструкции обычно составляет от 400 до 950 мм.

Ожидаемая производительность

В воздухе: D nT,w + C tr = от 47 до 58 дБ

Воздействие: L’ ntw = от 39 до 60 дБ

[верх]Легкие стальные балки с досками



Легкие стальные балки с досками

Несущий пол

Легкие стальные балки с межосевым расстоянием от 400 до 600 мм. Легкие стальные балки обычно имеют С-образное сечение глубиной от 150 до 250 мм. Наверху балок крепится террасная доска; террасная доска может быть ДСП, ОСП или фанерой. Толщина террасной доски из ДСП или ОСП обычно составляет от 18 до 22 мм; террасная доска из фанеры обычно 9до 15 мм. На верхнюю часть балок из легкой стали можно наклеить эластичную изоляционную ленту для улучшения изоляции от ударного шума. Этот пол является надежной деталью (E-FS-2), если указано, что он соответствует требованиям, приведенным в Справочнике по прочным деталям [1]

Потолок

Два слоя гипсокартона минимальной плотностью 22 кг/м 2 . Обычно это два слоя звукоизоляционного гипсокартона толщиной 15 мм или два слоя гипсоволокнистой плиты толщиной 10 мм. Потолочная плита опирается на упругие стержни, прикрепленные к нижней стороне легких стальных балок.
Одеяло

Одеяло из минеральной ваты, укладываемое между балками, должно иметь толщину не менее 100 мм и плотность от 10 до 45 кг/м 3 .

Обработка пола

Обработка пола с использованием досок (как показано), обработка пола с платформой или запатентованные стяжки. Обработка полов с использованием рейки, используемая с этим типом пола, должна включать слой 19-миллиметровой гипсокартонной плиты под настилом пола и прокладку из минеральной ваты между рейками. Обработка пола платформы также должна включать слой 19гипсокартон под доску пола мм.

Монтажная глубина

Общая глубина конструкции обычно составляет от 250 до 380 мм.

Ожидаемая производительность

В воздухе: D nT,w + C tr = от 47 до 57 дБ

Воздействие: L’ ntw = от 44 до 58 дБ

[вверх]Легкая стальная решетчатая ферма с стяжкой



Легкая стальная решетчатая ферма с стяжкой

Несущий пол

Легкие стальные решетчатые фермы с расстоянием между центрами от 400 до 600 мм. Фермы изготавливаются из легких стальных профилей «С» и обычно имеют глубину от 200 до 400 мм. Над фермами укладывается мелкозаглубленный металлический настил (толщиной 16-25 мм) и стяжка на гипсовой или бетонной основе (толщиной 50-70 мм). На верхнюю часть стальных балок наклеена эластичная изоляционная лента толщиной 6 мм для улучшения изоляции от ударного шума.

Потолок

Два слоя гипсокартона минимальной плотностью 22 кг/м 2 . Обычно это два слоя звукоизоляционного гипсокартона толщиной 15 мм или два слоя гипсоволокнистой плиты толщиной 10 мм. Потолочная плита опирается на упругие стержни, прикрепленные к нижней стороне легких стальных решетчатых ферм.

Одеяло

Одеяло из минеральной ваты, укладываемое между фермами, должно иметь толщину не менее 100 мм и плотность от 10 до 45 кг/м 3 .
Обработка пола

Упругое напольное покрытие, состоящее из древесно-стружечной плиты или гипсоволокнистой плиты, предварительно приклеенной к акустическому слою. Толщина покрытия пола обычно составляет от 25 до 48 мм.

Строительная глубина

Общая глубина конструкции обычно составляет от 320 до 500 мм.

Ожидаемая производительность

В воздухе: D nT,w + C tr = от 46 до 56 дБ

Воздействие: L’ ntw = от 50 до 62 дБ

[вверх]Легкие стальные балки и потолок для модульной конструкции



Легкие стальные балки и потолок для модульной конструкции

Несущий пол

Два комплекта легких стальных балок с межосевым расстоянием от 400 до 600 мм. Верхний набор балок поддерживает пол верхнего модуля, а нижний набор балок поддерживает потолок нижнего модуля. Легкие стальные балки обычно имеют С-образное сечение глубиной от 70 до 180 мм. Сверху на лаги крепится слой ДСП, ОСП или фанеры. Толщина слоя ДСП или ОСП обычно составляет от 18 до 22 мм, слоя фанеры — от 9 до 18 мм. Изолирующая полоса, обычно толщиной 3 мм, может быть нанесена вдоль верхнего набора балок между балками и доской для улучшения изоляции от ударного шума.

Потолок

Два слоя гипсокартона минимальной плотностью 18 кг/м 2 . Обычно это два слоя звукоизоляционного гипсокартона толщиной 12,5 мм или два слоя гипсоволокнистых плит толщиной 10 мм. Потолочная доска крепится к нижней стороне нижнего набора балок.
Одеяло

Между балками может быть один или два слоя стеганого одеяла (как показано на рисунке). Общая толщина подушки из минеральной ваты должна быть не менее 100 мм и от 10 до 45 кг/м 9 .0341 3 .

Обработка пола

Как правило, дополнительная обработка пола не требуется.

Монтажная глубина

Общая глубина конструкции обычно составляет от 300 до 460 мм.

Ожидаемая производительность

В воздухе: D nT,w + C tr = от 46 до 55 дБ

Воздействие: L’ ntw = от 50 до 60 дБ

[вверх]Легкая стальная решетчатая ферма с акустическими панелями



Легкая стальная решетчатая ферма с акустическими панелями

Несущий пол

Легкие стальные решетчатые фермы с расстоянием между центрами от 400 до 600 мм. Фермы изготавливаются из легких стальных C-образных профилей и обычно имеют глубину от 250 до 400 мм. Наверху ферм крепится террасная доска; террасная доска может быть ДСП, ОСП или фанерой. Толщина террасной доски из ДСП или ОСП обычно составляет от 18 до 22 мм; террасная доска из фанеры обычно 9до 18 мм. Для улучшения изоляции от ударного шума между фермами и доской можно проложить изоляционную полосу толщиной обычно 3 мм.

Потолок

Два слоя гипсокартона минимальной плотностью 22 кг/м 2 . Обычно два слоя звукоизоляционного гипсокартона толщиной 15 мм или два слоя гипсоволокнистых плит. Потолочная плита опирается на упругие стержни, прикрепленные к нижней стороне легких стальных решетчатых ферм.

Одеяло

Одеяло из минеральной ваты, укладываемое между фермами, должно иметь толщину от 100 до 200 мм и плотность от 10 до 45 кг/м 3 .
Обработка пола

Обработка пола на платформе, состоящая из ДСП толщиной 18 мм поверх гипсовой плиты толщиной 19 мм на слое плотной минеральной ваты толщиной 25-30 мм (примерно 100 кг/м 3 ).

Монтажная глубина

Общая глубина конструкции обычно составляет от 320 до 520 мм.

Ожидаемая производительность

В воздухе: D nT,w + C tr = от 46 до 54 дБ

Воздействие: L’ ntw = от 35 до 55 дБ

[top]Внутренние полы

В этом разделе описываются конструкции полов, подходящие для внутренних полов с использованием легких стальных балок.

Все указанные значения акустических характеристик являются ориентировочными. Для получения подробных спецификаций и ожидаемых акустических характеристик следует обращаться к литературе производителей, поставщикам систем и/или консультанту по акустике.

[верх]Легкая стальная балка (со стеганым покрытием)



Легкая стальная балка (со стеганым покрытием)

Несущий пол

С-образные профили из легких стальных балок с межосевым расстоянием от 400 до 600 мм. Легкие стальные балки обычно имеют глубину от 80 до 250 мм. Сверху на лаги крепится слой ДСП, ОСП или фанеры.

Потолок

Один слой гипсокартона с минимальной плотностью 10 кг/м 2 . Обычно один слой звукоизоляционного гипсокартона толщиной 12,5 мм или один слой гипсоволокнистой плиты толщиной 10 мм.

Одеяло

Одеяло из минеральной ваты, укладываемое между балками, должно иметь толщину от 80 до 100 мм и плотность от 10 до 45 кг/м 3 .

Обработка пола

Не требует дополнительной обработки пола.

Монтажная глубина

Общая глубина конструкции обычно составляет от 100 до 270 мм.

Ожидаемая производительность

R w = от 40 до 43 дБ

[вверху]Легкая стальная балка (без обшивки)



Легкая стальная балка (без обшивки)

Несущий пол

Легкие стальные балки С-образного сечения глубиной не менее 200 мм. Слой 18-миллиметровой шпунтованной плиты напольного покрытия толщиной не менее 18 мм.

Потолок

Один слой гипсокартона минимальной плотностью 15 кг/м 2 . Обычно один слой гипсоволокнистой плиты толщиной 12,5 мм или один слой гипсоволокнистой плиты толщиной 10 мм.

Одеяло

Нет.

Обработка пола

Не требует дополнительной обработки пола.

Монтажная глубина

Общая глубина конструкции обычно составляет от 220 до 270 мм.

Ожидаемая производительность

R w = 40 дБ

[top]Обработка пола

Обработка пола наносится поверх несущего пола для улучшения акустических характеристик всей системы пола, т.е. несущего пола, обработки пола и потолка. В следующей таблице показано, какая обработка пола подходит для использования с различными типами разделяющих полов.

Подходящие комбинации структурного пола и обработки пола
Несущий пол Обработка пола
Реечный пол Люлька и пол Стандартный настил Пол платформы 3 Неглубокий пол платформы Песчано-цементная стяжка пола Легкая стяжка пола
Композитный пол на стальных балках
Сборные элементы на стальных балках
Легкие стальные балки с досками 1 1 1 2 Х Х
Легкая стальная решетчатая ферма со стяжкой Х Х Х Х Х
Легкие стальные балки и потолок для модульной конструкцииКак правило, дополнительная обработка пола не требуется.
Легкая стальная решетчатая ферма с акустическими панелями Х Х Х Х Х Х

Код:
✔ – Обработка пола подходит для данного пола.
X – Обработка пола не подходит или не требуется для использования с этим полом.
1 – Минеральная вата должна быть уложена между рейками, а 19-миллиметровая плита на основе гипса должна быть помещена под половую доску.
2 – Под плиту пола следует положить гипсокартонную плиту толщиной 19 мм.
3 – Применяется к полу платформы с деревянной или гипсоволокнистой плитой.

Для всех видов обработки пола следует использовать отдельные боковые полосы для изоляции разделяющих стен от системы обработки пола.

Существует множество производителей акустических покрытий для пола. Все акустические напольные покрытия должны быть тщательно уложены в соответствии с инструкциями производителя.

Полы нельзя облицовывать плиткой без укладки под них соответствующего упругого материала, в противном случае передача ударного звука будет недопустимой.

Относительная эффективность обработки пола зависит от типа структурного пола, на который они наносятся, и от точной спецификации обработки пола. Факторами, влияющими на эффективность обработки пола, являются степень изоляции от несущего пола, масса обработки пола и его глубина.

[верх] Пол с глубокими рейками



Пол с глубокими рейками

Обработка пола состоит из:

  • Доска для пола с гребнем и пазом толщиной не менее 18 мм
  • Эластичные композитные рейки глубиной не менее 70 мм (общий зазор ≥ 70 мм при нагрузке до 25 кг/м 2 ). Деревянная рейка приклеивается к эластичным пенопластовым полосам, которые могут быть сверху или снизу.


Для дополнительной производительности:

  • Гипсокартонная плита толщиной 19 мм может быть уложена под напольную плиту (по желанию).
  • Одеяло из минеральной ваты может быть помещено между рейками (опционально).


Уложенные в пол коммуникации не должны перекрывать эластичную пенопластовую полосу.

[вверх] Люлька и пол



Пол люльки и рейки

Обработка пола состоит из:

  • Доска для пола с гребнем и пазом толщиной не менее 18 мм
  • Эластичная система рамы и обрешетки глубиной не менее 60 мм (общий зазор ≥ 60 мм при нагрузке до 25 кг/м 2 ). Деревянные рейки опираются на опоры и упругие подкладки.


Для дополнительной производительности:

  • Гипсокартонная плита толщиной 19 мм может быть уложена под напольную плиту (опционально).
  • Одеяло из минеральной ваты может быть помещено между рейками (опционально).


Укладываемые в пол коммуникации не должны перекрывать упругие прокладки.

[вверху]Стандартный настил



Пол со стандартной рейкой

Обработка пола состоит из:

  • Доска для пола с гребнем и пазом толщиной не менее 18 мм
  • Эластичные композитные стандартные рейки глубиной не менее 45 мм (общий зазор ≥ 45 мм при нагрузке до 25 кг/м 2 ). Деревянная обрешетка приклеивается к эластичным пенопластовым полосам, которые могут быть сверху или снизу.


Для дополнительной производительности:

  • Гипсокартонная плита толщиной 19 мм может быть уложена под напольную плиту (опционально).
  • Одеяло из минеральной ваты может быть помещено между рейками (опционально).


Уложенные в пол коммуникации не должны перекрывать эластичную пенопластовую полосу.

[вверх]Пол платформы (деревянная доска)



Пол платформы (деревянная доска)

Обработка пола состоит из:

  • Доска настила с гребнем и пазом толщиной не менее 18 мм
  • Упругий слой из минеральной ваты толщиной не менее 25 мм и плотностью около 150 кг/м 3
  • Общая масса на единицу площади системы пола должна быть не менее 16 кг/м 2
  • Для повышения эффективности под напольную плиту можно положить гипсокартонную плиту толщиной 19 мм (опционально).


В напольной системе не должно быть никаких коммуникаций.

[вверх]Пол платформы (гипсоволокнистая плита)



Пол платформы (гипсоволокнистая плита)

Обработка пола состоит из:

  • Два слоя гипсоволокнистой плиты толщиной не менее 10 мм каждый.
  • Упругий слой из минеральной ваты толщиной не менее 10 мм и приблизительно 100 кг/м 3 или прессованного древесного волокна толщиной не менее 10 мм и приблизительно 150 кг/м 3
  • Общая масса на единицу площади напольной системы должна быть не менее 16 кг/м 2 .


В напольной системе не должно быть никаких коммуникаций.

[вверх]Плоский пол платформы



Неглубокий пол платформы

Обработка пола состоит из:

  • Доска для пола с гребнем и пазом толщиной не менее 9 мм
  • Упругий слой (например, пенопласт или резина), предварительно приклеенный к половой доске.


В напольной системе не должно быть никаких коммуникаций.

[вверх]Песчано-цементная стяжка пола



Песчано-цементная стяжка пола

Обработка пола состоит из:

  • Песчано-цементная стяжка, обычно толщиной от 60 до 80 мм
  • Изолирующий слой, состоящий из плотной минеральной ваты и водонепроницаемой мембраны, тщательно уложенный для обеспечения непрерывности. В качестве альтернативы можно использовать запатентованный упругий слой (он должен быть установлен в соответствии с инструкциями производителя).


В напольной системе не должно быть никаких коммуникаций.

Необходимо соблюдать осторожность, чтобы избежать воздушных зазоров по краям стяжки.

[вверх]Легкая стяжка пола



Легкая стяжка пола

Обработка пола состоит из:

  • Легкая стяжка на гипсовой основе, обычно толщиной от 40 до 70 мм
  • Изолирующий слой, состоящий из плотной минеральной ваты и водонепроницаемой мембраны, тщательно уложенный для обеспечения непрерывности. В качестве альтернативы можно использовать запатентованный упругий слой (он должен быть установлен в соответствии с инструкциями производителя).


В напольной системе не должно быть никаких коммуникаций.

Необходимо соблюдать осторожность, чтобы избежать воздушных зазоров по краям стяжки.

[наверх]Потолочная обработка

Как правило, разделительные полы должны иметь потолочную обработку, по крайней мере, из одного слоя гипсокартона.

Композитные перекрытия и сборные перекрытия используют подвесной потолок, который не соединен непосредственно с несущим перекрытием, но опирается на него. Варианты обработки потолка для композитных и сборных перекрытий показаны в следующем разделе и на рисунках. Для перекрытий из легкой стали потолочная плита обычно опирается непосредственно на несущий пол.

Для композитных разделительных перекрытий и сборных перекрытий, разделяющих перекрытия, где указан только один слой потолочной плиты и отсутствует изоляция в потолочном пространстве, звукоизоляционные характеристики обработки потолка можно повысить, уложив в потолочное пространство слой минеральной ваты или с помощью двух слоев гипсокартона. Использование минеральной ваты в потолочном пространстве может улучшить характеристики воздушного шума на 3–4 дБ и ударного шума на 4–5 дБ. Использование двух слоев гипсовой плиты может улучшить характеристики воздушного шума на 2–4 дБ и ударного шума на 3–5 дБ.

Потолочные покрытия должны быть установлены в соответствии с инструкциями производителя, а все стыки потолочных панелей должны быть герметизированы лентой или загерметизированы герметиком.

[верх]Металлический каркас



Система металлического каркаса

Запатентованные системы металлического каркаса можно использовать для подвешивания потолка под нижними балками, образуя плоский софит.

Для монолитных бетонных плит, опирающихся на настил из профилированной стали, т. е. составные полы:

  • Потолочная плита должна быть не менее 8 кг/м 2 из гипсокартона
  • C должен быть ≥ 300 мм для использования с RD (E-FS-1).


Для перекрытий из сборных элементов:

  • Потолочная плита должна быть не менее 8 кг/м 2 из гипсокартона
  • D должен быть ≥ 100 мм для сборных элементов глубиной 200 мм
  • D должен быть ≥ 150 мм для сборных элементов глубиной 150 мм.

[верх]Деревянные рейки



Деревянные рейки

Деревянные рейки, прикрепленные к нижней стороне плиты, поддерживают потолочную доску рядом с плитой.

Для монолитных бетонных плит, опирающихся на настил из профилированной стали, т. е. составные полы:

  • Потолочная плита должна быть не менее 8 кг/м 2 из гипсокартона
  • C должен быть ≥ 300 мм для использования с RD (E-FS-1).


Для перекрытий из сборных элементов:

  • Потолочная плита должна быть не менее 8 кг/м 2 из гипсокартона
  • Подходит только для сборных элементов глубиной 200 мм или сборных элементов глубиной 150 мм со структурным верхом
  • D должен быть ≥ 100 мм.

[верх]Упругий стержень



Упругий стержень

Запатентованные упругие стержни отделяют потолок от плиты пола и улучшают звукоизоляцию пола.

Для монолитных бетонных плит, опирающихся на настил из профилированной стали, т. е. составные полы:

  • Потолочная плита должна быть не менее 8 кг/м 2 из гипсокартона
  • C должен быть ≥ 300 мм для использования с RD (E-FS-1)
  • Упругие стержни могут крепиться непосредственно к нижней части настила.


Для перекрытий из сборных элементов:

  • Потолочная плита должна быть не менее 10 кг/м 2 из гипсокартона
  • Подходит только для сборных элементов глубиной 200 мм
  • D должен быть ≥ 65 мм.

[наверх]Ссылки

  1. 1.0 1.1 Справочник по надежным деталям, Robust Details Limited, 2014.

[наверх]Дополнительная литература

  • Карл Хопкинс. Звукоизоляция. Elsevier, Butterworth-Heinemann, 2007.
  • М. В. Саймонс и Дж. Р. Уотерс. Звукоизоляция в зданиях. Справочник по части E Строительных норм. Издательство Блэквелл, 2004 г.
  • .
  • Технический документ № 8. Акустическое руководство для металлических кровельных и стеновых облицовочных систем, MCRMA
  • BS EN ISO 10140: 2021 Акустика.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
