Лекция № 7. Расположение проекций в черчении

В черчении применяют три основных типа линий (сплошные, штриховые и штрихпунктирные) различной толщины (рис. 76).

На рисунке 75 толщина каждой линии в милиметрах указана цифрами.

Рассмотрим более подробно каждый из типов линий и их основное применение.

1. Сплошная контурная линия считается основной линией чертежа. Ее толщина выбирается в зависимости от размеров чертежа, его сложности и назначения. Толщина контурной линии обозначается буквой b и может принимать значения от 0,4 до 1,5 мм (рис. 77).

Толщина других линий чертежа определяется толщиной линии видимого контура. На одном и том же чертеже все одноименные линии должны быть одной и той же толщины.

2. Штриховую линию невидимого контура применяют для проведения очертаний внутренних плоскостей и линий, скрытых от наблюдателя, а также для изображения резьбы и окружности впадин зубчатых колес (рис.

78).

Линия невидимого контура по толщине должна быть в два‑три раза меньше толщины линии видимого контура. Длина штрихов – в четыре раза больше расстояния между штрихами. Чаще всего длина штрихов равна 4–6 мм, а расстояние между штрихами 1,1–1,5 мм. Обычно длина штрихов уменьшается с толщиной линий. На мелких чертежах длина штриха может быть уменьшена до 2 мм.

3.Линии излома , обрыва или выреза разделяются на три основных вида (рис. 79):

1) волнистая линия обрыва является линией той же толщины, что и линия невидимого контура. Ее проводят от руки;

2) штрихпунктирная линия обладает той же толщиной, что и волнистая. Длина штрихов примерно 10,1‑12 мм, а расстояние между штрихами – 3 мм. На небольших чертежах длина штрихов может быть меньше;


3) линию излома можно проводить также в виде тонкой линии с прямолинейными зигзагами. Такие линии применяют при построении длинных линий излома.

4. Тонкая сплошная линия.

Ее толщина в четыре раза меньше толщины линии контура, и она применяется часто. Ею выполняют выносные и размерные линии, проводят штриховку и всевозможные вспомогательные линии, необходимые в процессе какого‑нибудь построения или поясняющие его (рис. 80).

5.Осевые и центровые линии (рис. 81). Они являются тонкими штрихпунктирными линиями со сравнительно длинными штрихами. Длина штрихов примерно 20–25 мм. Расстояние между штрихами примерно 3 мм. На малых чертежах длина штрихов может быть меньше. Такая штрихпунктирная линия применяется для проведения и начальной окружности, и образующих начального цилиндра и начального конуса, и у зубчатых колес.

6. Штрихпунктирную линию с двумя точками (рис. 82) применяют для очертаний габарита, контуров механизма в его крайнем или промежуточном положении и контура пограничной детали, имеющей вспомогательное значение. Эти линии имеют такую же толщину и длину штрихов, как и обычные штрихпунктирные линии, применяемые в качестве осевых и центровых.

7. Линию контура наложенной проекции применяют для изображения частей, отпадающих при разрезах или находящихся перед вычерчиваемой деталью, а также для вариантов выполнения детали и для вычерчивания контура заготовки, нанесенного на чертеж детали. Длина штрихов в зависимости от величины проекции должна быть 4–8 мм.

8. Линию рамки чертежа, контура штампа, графления таблицы и т. д. проводят сплошной линией. Она может быть тоньше линии контура. При выборе толщины таких линий необходимо стремиться к тому, чтобы чертеж имел красиво оформленный вид (рис. 83).

Рассмотрим линии для указания плоской поверхности. Когда поверхности вращения чередуются с плоскими гранями (рис. 84), следует оттенить наличие этих плоских граней. Для этого на их проекциях наносятся тонкие диагонали каждой плоской грани, что является условным обозначением на чертеже плоской поверхности.


Для обводки различных линий (осевых, центровых, размерных, выносных, разреза, сечения, контура пограничной детали, контура наложенного сечения, контуров механизмов в их крайних или промежуточных положениях и очертания габарита, для осей проекций, следов плоскостей и линий построения характерных точек) возможны, помимо черного, также другие цвета.

Рассмотрите рис. 9. Какими линиями обведены на нем изображения?

Вы видите, что чертеж и наглядное изображение детали имеют различные линии. Одни из них изображают реально существующие поверхности – видимые и невидимые контуры. Другие линии показывают размеры предмета, плоскости симметрии и т. п.; их нельзя увидеть на детали, так как это условные линии, которые не показывают реальных очертаний предмета. Очевидно, что условные линии должны по начертанию отличаться от линий, изображающих контуры детали.

Сплошная толстая основная линия. Для изображения видимых контуров предметов применяется линия, называемая сплошной толстой основной. Толщина этой линии, обозначаемая латинской буквой s, установлена стандартом в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения. Выбранная толщина s линии должна быть одинаковой для всех изображений на данном чертеже.

Такой линией обведено изображение видимых очертаний предмета на рис. 9.

Штриховая линия. Для невидимых очертаний предмета применяют линию, которую называют штриховой. На рис. 9 такой линией показано невидимое на данном изображении отверстие, находящееся внутри детали.

Штриховая линия состоит из штрихов (черточек) одинаковой длины. Их длина установлена стандартом в пределах от 2 до 8 мм (для ученических чертежей рекомендуется 4 мм). Длина всех штрихов в линии должна быть приблизительно одинаковой. Расстояние между штрихами должно составлять от 1 до 2 мм и быть приблизительно одинаковым в линии. Толщина штрихов зависит от выбранной толщины сплошной толстой основной линии и должна составлять от s/2 до s/3. Это означает, что толщина штриховой линии в 2-3 раза тоньше основной.

Штриховые линии должны начинаться и заканчиваться штрихами (рис. 10).

Неверно называть штриховую линию пунктирной. Раньше ее чертили в виде точек. По-немецки пункт означает точка, отсюда и название пунктирная. Теперь это название не соответствует характеру линии.

Штрихпунктирная тонкая линия. Для проведения осевых, а также центровых линий, указывающих центры окружностей и дуг, используют линию, называемую штрихпунктирной тонкой, которая состоит из длинных тонких штрихов и точек между ними. Длина штрихов от 5 до 30 мм, расстояние между ними от 3 до 5 мм (для учебных чертежей длину штрихов рекомендуют 20 мм). Толщину штрихпунктирной линии берут от s/2 до s/3.

Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм (см. рис. 10) и оканчиваться штрихом, а не точкой. Положение центра окружности определяется пересечением штрихов, как показано на рис. 10.

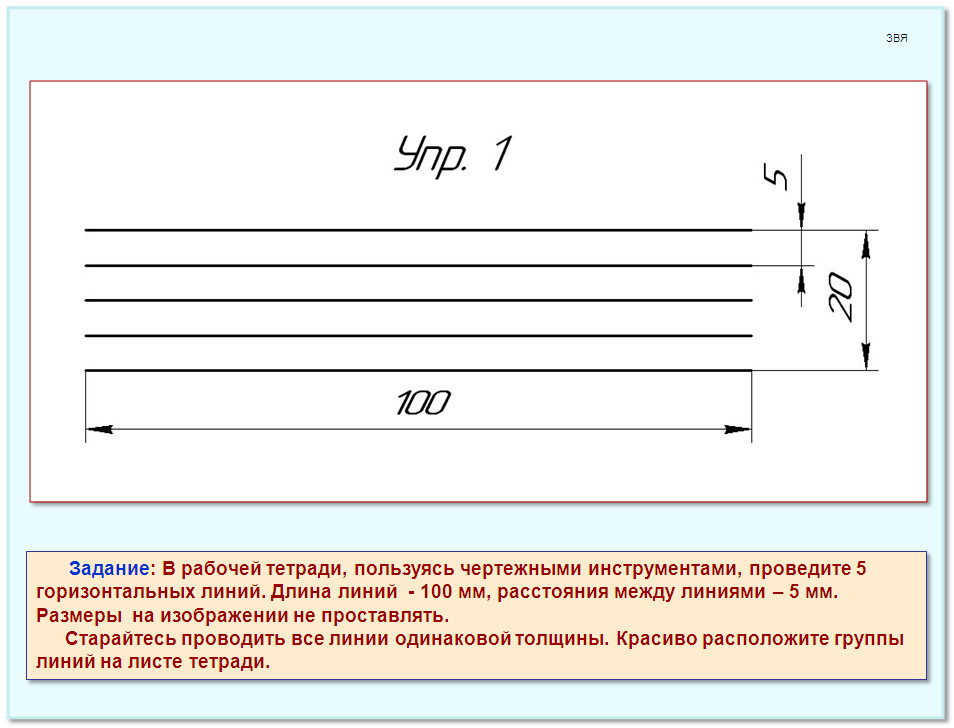

Вычерчивание деталей надо начинать с проведения осевых и центровых линий, являющихся основой чертежа. С их помощью удобно строить симметричные изображения, откладывая от этих линий размеры, по которым вычерчивают контуры предмета.

Штрихпунктирная с двумя точками тонкая линия показывает линии сгиба на развертках и крайние положения подвижных предметов. Длина штрихов от 5 до 30 мм, расстояние между ними от 4 до 6 мм.

Сплошная тонкая линия. Кроме перечисленных выше линий, на рис. 9 помечены надписями размерные и выносные линии. Выносные линии служат для связи между изображением и размерными линиями, проведенными вне контура. Для размерных и выносных применяют линию, называемую сплошной тонкой , толщина которой должна находиться в пределах от s/3 до s/2.


Выносные линии должны выходить за концы стрелок размерной линии примерно на 1-5 мм.

Сплошные тонкие линии применяют также для штриховки в сечениях.

Сплошной толстой основной линией обводят видимый контур, от ее толщины зависит толщина других линии. Таким образом, следует запомнить, что штриховые, штрихпунктирные тонкие и сплошные тонкие линии должны быть в 2 – 3 раза тоньше сплошной толстой основной линии. Названия линий характеризуют их назначение и начертания. Штриховая линия состоит из штрихов, штрихпунктирная – из штрихов и точек, сплошная тонкая выполняется тоньше сплошной толстой.

Все перечисленные сведения о линиях даны в табл. 1, которую для справок следует переписать в свою рабочую тетрадь.

Ответьте на вопросы?


1. В зависимости от чего берется толщина штриховой, штрихпунктирной тонкой и сплошной тонкой линий? Чему будет равна толщина линий, если толщина сплошной толстой основной линии взята 1,2 мм?

2. Каково основное назначение следующих линий: сплошной толстой основной, штриховой, штрихпунктирной тонкой, сплошной тонкой?

3. С проведения каких линий обычно начинают выполнять чертеж?

4. Чему равна длина штрихов и расстояние между ними в штриховых линиях? В штрихпунктирных тонких линиях?

Задания к § 2

Упражнение 6


На рис. 10 дан чертеж детали. Цифрами отмечены различные линии. Составьте в рабочей тетради следующую таблицу и заполните ее.



Упражнение 7


На рис. 11 и 12 даны примеры правильного и неправильного проведения штриховых и штрихпунктирных тонких линий. В чем недостатки проведения линий в примерах 1, 2, 3, 4?

Рис. 11. Примеры проведения штриховых линий

На рис. 14 слева показано, как правильно располагать центровые линии, а справа приведены ошибки, которые часто допускают учащиеся. В чем недостатки изображений, помеченных цифрами 1, 2, 3, 4? Заметьте, что если диаметр окружности на чертеже меньше 12 мм, то центровые линии проводят сплошными.


Упражнение 10


На рис. 15 даны примеры заточки карандашей и подготовки к работе циркулей. Запишите в тетради номера правильно подготовленных к работе карандашей и циркулей.

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ЛИНИИ

ГОСТ 2.303-68

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ЛИНИИ

Unified system for design documentation.

Lines

ГОСТ
2.303-68*

Взамен
ГОСТ 3456-59

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

1. Настоящий стандарт устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности и строительства, выполняемых в бумажной и (или) электронной форме.

Специальные назначения линий (изображение резьбы, шлицев, границы зон с различной шероховатостью и т.д.) определены в соответствующих стандартах Единой системы конструкторской документации.

(Измененная редакция, Изм. № 1, 2, ).

2. Наименование, начертание, толщина линий по отношению к толщине основной линии и основные назначения линий должны соответствовать указанным в табл. . Примеры применения линий показаны на черт. – .

(Измененная редакция, Изм. № 1).

3. Для разрезов и сечений допускается концы разомкнутой линии соединить штрихпунктирной тонкой линией.

Измененная редакция, Изм. № 3).

4. В строительных чертежах в разрезах видимые линии контуров, не попадающие в плоскость сечения, допускается выполнять сплошной тонкой линией (черт. ).

5. Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

Таблица 1

Начертание

Толщина линии по отношению к толщине основной линии

Основное назначение

1. Сплошная толстая основная

s

Линии видимого контура

Линии перехода видимые

Линии контура сечения (вынесенного и входящего в состав разреза)

2. Сплошная тонкая

От до

Линии контура наложенного сечения

Линии размерные и выносные

Линии штриховки

Линии-выноски

Полки линий-выносок и подчеркивание надписей

Линии для изображения пограничных деталей («обстановка»)

Линии ограничения выносных элементов на видах, разрезах и сечениях

Линии перехода воображаемые

Следы плоскостей, линии построения характерных точек при специальных построениях

3. Сплошная волнистая

Линии обрыва

Линии разграничения вида и разреза

4. Штриховая

Линии невидимого контура

Линии перехода невидимые

5. Штрихпунктирная тонкая

От до

Линии осевые и центровые

Линии сечений, являющиеся осями симметрии для наложенных или вынесенных сечений

6. Штрихпунктирная утолщенная

От до

Линии, обозначающие поверхности, подлежащие термообработке или покрытию

Линии для изображения элементов, расположенных перед секущей плоскостью («наложенная проекция»)

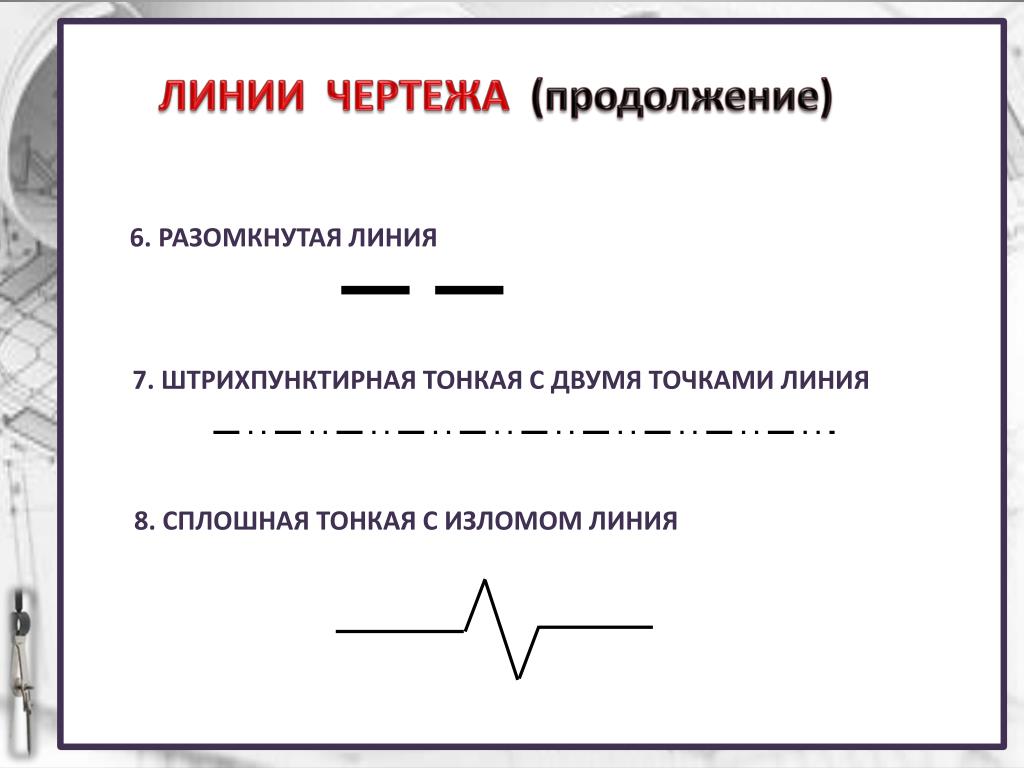

7. Разомкнутая

От s до

Линии сечений

8. Сплошная тонкая с изломами

Наименование параметра Значение
Тема статьи: Линии, применяемые в черчении
Рубрика (тематическая категория) Черчение

Лекция № 7. Расположение проекций в черчении

В черчении применяют три базовых типа линий (сплошные, штриховые и штрихпунктирные) различной толщины (рис. 76).

На рисунке 75 толщина каждой линии в милиметрах указана цифрами.

Рассмотрим более подробно каждый из типов линий и их основное применение.

1. Сплошная контурная линия считается основной линией чертежа. Ее толщина выбирается исходя из размеров чертежа, его сложности и назначения. Толщина контурной линии обозначается буквой b и может принимать значения от 0,4 до 1,5 мм (рис. 77).

Толщина других линий чертежа определяется толщиной линии видимого контура. На одном и том же чертеже всœе одноименные линии должны быть одной и той же толщины.

2. Штриховую линию невидимого контура применяют для проведения очертаний внутренних плоскостей и линий, скрытых от наблюдателя, а также для изображения резьбы и окружности впадин зубчатых колес (рис. 78).

Линия невидимого контура по толщинœе должна быть в два‑три раза меньше толщины линии видимого контура. Длина штрихов – в четыре раза больше расстояния между штрихами. Чаще всœего длина штрихов равна 4–6 мм, а расстояние между штрихами 1,1–1,5 мм. Обычно длина штрихов уменьшается с толщиной линий. На мелких чертежах длина штриха должна быть уменьшена до 2 мм.

3.Линии излома , обрыва или выреза разделяются на три базовых вида (рис. 79):

1) волнистая линия обрыва является линией той же толщины, что и линия невидимого контура. Ее проводят от руки;

2) штрихпунктирная линия обладает той же толщиной, что и волнистая. Длина штрихов примерно 10,1‑12 мм, а расстояние между штрихами – 3 мм. На небольших чертежах длина штрихов должна быть меньше;


3) линию излома можно проводить также в виде тонкой линии с прямолинœейными зигзагами. Такие линии применяют при построении длинных линий излома.

4. Тонкая сплошная линия. Ее толщина в четыре раза меньше толщины линии контура, и она применяется часто. Ею выполняют выносные и размерные линии, проводят штриховку и всœевозможные вспомогательные линии, необходимые в процессе какого‑нибудь построения или поясняющие его (рис. 80).

5.Осевые и центровые линии (рис. 81). Οʜᴎ являются тонкими штрихпунктирными линиями со сравнительно длинными штрихами. Длина штрихов примерно 20–25 мм. Расстояние между штрихами примерно 3 мм. На малых чертежах длина штрихов должна быть меньше. Такая штрихпунктирная линия применяется для проведения и начальной окружности, и образующих начального цилиндра и начального конуса, и у зубчатых колес.

6. Штрихпунктирную линию с двумя точками (рис. 82) применяют для очертаний габарита͵ контуров механизма в его крайнем или промежуточном положении и контура пограничной детали, имеющей вспомогательное значение. Эти линии имеют такую же толщину и длину штрихов, как и обычные штрихпунктирные линии, применяемые в качестве осœевых и центровых.

7. Линию контура наложенной проекции применяют для изображения частей, отпадающих при разрезах или находящихся перед вычерчиваемой деталью, а также для вариантов выполнения детали и для вычерчивания контура заготовки, нанесенного на чертеж детали. Длина штрихов исходя из величины проекции должна быть 4–8 мм.

8. Линию рамки чертежа, контура штампа, графления таблицы и т. д. проводят сплошной линией. Она должна быть тоньше линии контура. При выборе толщины таких линий крайне важно стремиться к тому, чтобы чертеж имел красиво оформленный вид (рис. 83).

Рассмотрим линии для указания плоской поверхности. Когда поверхности вращения чередуются с плоскими гранями (рис. 84), следует оттенить наличие этих плоских граней. Для этого на их проекциях наносятся тонкие диагонали каждой плоской грани, что является условным обозначением на чертеже плоской поверхности.

Для обводки различных линий (осœевых, центровых, размерных, выносных, разреза, сечения, контура пограничной детали, контура наложенного сечения, контуров механизмов в их крайних или промежуточных положениях и очертания габарита͵ для осœей проекций, следов плоскостей и линий построения характерных точек) возможны, помимо черного, также другие цвета.

Линии, применяемые в черчении – понятие и виды. Классификация и особенности категории “Линии, применяемые в черчении” 2014, 2015.

Свежие статьи

Обзор характеристик сетевых полотен hameleon (хамелеон) из нейлоновой (капроновой) нити Уникальные свойства изделий

Линейная плотность и структурные характеристики текстильных нитей и швейных ниток Как рассчитать диаметр швейной нитки

Сонник: к чему снится озеро

В субботу пятой недели Великого поста Православная Церковь совершает неседальное пение образу Пресвятой Богородицы

Числа и даты демонических ночей

Тонкая штрих-пунктирная линия – Большая Энциклопедия Нефти и Газа, статья, страница 3

Cтраница 3

Границу зубчатой поверхности вала и границу между зубьями полного профиля и сбегом показывают сплошной тонкой линией ipnc. Делительные окружности и образующие делительных поверхностей проводятся тонкой штрих-пунктирной линией.  [31]

При этом половина разреза помещается справа, а на виде слева никаких линий невидимого контура, которые оказались выявленными разрезом, наносить не следует. Линией раздела между половиной вида и половиной разреза служит тонкая штрих-пунктирная линия – ось симметрии.  [32]

Пространственная форма ( рис. 112) имеет профильную плоскость симметрии. Проекции этой плоскости на видах спереди и сверху обозначаются тонкой штрих-пунктирной линией. Плоскость симметрии используется в качестве конструктивной базы при построении изображения и при нанесении размеров. Заметим, что выделять в качестве конст – руктивной базы фронтальную плоскость симметрии нет смысла, она не является конструктивной базой, так как при построении пространственной формы удобно использовать имеющиеся фронтальные грани плоскости.  [33]

Перемещающиеся части изделия изображают на чертеже, как правило, в рабочем положении. Допускается изображать их в крайнем или промежуточном положении, используя для этого тонкую штрих-пунктирную линию.  [34]

Допускается изготовлять детали из двух и более частей. Если необходимо точно определить место соединения отдельных частей, то его изображают тонкой штрих-пунктирной линией и указывают размеры, определяющие это место.  [35]

Точки / 4 и 64 построены при помощи линий связи. Полученные точки соединяем тонкими штрих-пунктирными линиями. Затем при помощи линий связи строим точки 24, 4it 54 и им симметричные. Построение сечения завершаем обводкой линии и нанесением штриховки. После всех построений проставляем размеры.  [36]

Утолщенная штрих-пунктирная линия по ГОСТ 3456 – 59 предназначалась для изображения элементов, расположенных перед секущей плоскостью ( наложенная проекция), для изображения частей изделий в крайнем или промежуточном положении, для изображения развертки, совмещенной с видом, и для указания границы зон поверхности с различной термообработкой или отделкой. В международных рекомендациях она предназначена только для обозначения поверхностей, подлежащих термообработке или покрытию. Во всех остальных случаях предлагается применять тонкую штрих-пунктирную линию ( черт. Это правило было предусмотрено в проекте нового стандарта. Однако при его обсуждении большинство организаций высказалось за то, чтобы наложенная проекция по-прежнему изображалась утолщенной штрих-пунктирной линией, что и было принято в ГОСТ 2.303 – 68 ( черт.  [37]

Выполнение сечений и разрезов.  [38]

Стрелки наносятся на расстоянии 2 – 3 мм от конца утолщенного штриха. Начальный и конечный утолщенные штрихи не должны пересекать контур изображения. Для сложных разрезов и сечений допускается концы разомкнутой линии соединять тонкой штрих-пунктирной линией.  [39]

Проекционная связь частичного вида с основным изображением осуществляется с помощью оси. СТ СЭВ 363 – 76 рекомендует вычерчивать половину ( рис. V.19 a) или четверть ( рис. V.19, б) изображения, если оно представляет собой симметричную фигуру. При таком изображении контуры выполняют сплошной линией, а места изгибов обозначают тонкой штрих-пунктирной линией с двумя точками.  [40]

Указание о ли – [ IMAGE ] 15. Нанесение надпи.  [41]

Когда из чертежа детали форму и размеры ее отдельных элементов установить нельзя, на чертеже детали помещают полную или частичную ее развертку. На изображении развертки наносят те размеры, которые невозможно указать на изображении готовой детали. Развертку изображают сплошными линиями, толщина которых равна толщине контурной линии детали. При необходимости на развертке указывают сгибы, проводя их тонкими штрих-пунктирными линиями с двумя точками, и на полке линии-выноски делают надпись Линия сгиба.  [42]

Указание о ли – [ IMAGE ] 15. Нанесение надпи.  [43]

Когда-из чертежа детали форму и размеры ее отдельных элементов установить нельзя, на чертеже детали помещают полную или частичную ее развертку. На изображении развертки наносят те размеры, которые невозможно указать на изображении готовой детали. Развертку изображают сплошными линиями, толщина которых равна толщине контурной линии детали. При необходимости на развертке указывают сгибы, проводя их тонкими штрих-пунктирными линиями с двумя точками, и на полке линии-выноски делают надпись Линия сгиба.  [44]

Рассмотрим пример построенля развертки боковой поверхности усеченной призмы. Далее призму нового положения поворачиваем вокруг ребра Ь до положения, при котором грань ЬХС станет параллельной плоскости П и построим фронтальную проекцию этой грани. Фигура, определяемая отрезками а [, Ь г, с 3, а 3, является разверткой боковой поверхности полной призмы. При помощи горизонтальных линий связи строятся проекции В х, С 2 и А 3, которые определяют развертку боковой поверхности усеченной призмы. По ГОСТ 3456 – 59 линия сгиба проводится тонкой штрих-пунктирной линией с двумя точками.  [45]

Страницы:      1    2    3    4

Пунктирные линии выглядят как сплошные линии

Выпуск

На вашем рисунке есть несколько линий, которые должны быть пунктирными. Хотя в пространстве листа вы можете видеть их пунктирными, в пространстве модели линии выглядят сплошными.





Вот пример чертежа с несколькими пунктирными линиями, которые ошибочно отображаются как сплошные линии в пространстве модели:



Причина

В большинстве случаев ваша проблема будет связана с масштабом типа линии (LTSCALE), поскольку он связан с масштабом типа линии Paper Space (PSLTSCALE).

Однако у вас могут быть ошибочно установлены метрические единицы измерения, когда ваш чертеж должен быть в имперских единицах (или наоборот), что также может повлиять на появление пунктирных линий. В этом случае вам потребуется перезагрузить типы линий, как описано ниже.

Решение

Шаг 1. Проверьте свои PSLTSCALE и LTSCALE

Ваш первый шаг должен заключаться в устранении неполадок в чертеже, связанных с LTSCALE и PSLTSCALE. Рекомендуется ознакомиться с этими важными настройками на общем уровне. Для получения дополнительной информации, включая решение для большинства случаев, когда пунктирные линии выглядят сплошными, см. нашу страницу «Масштаб типа линии» (LTSCALE).

Если шаги, указанные выше, решают вашу проблему, вы можете продолжить проектирование. Если нет, перейдите к шагу 2.

Шаг 2. Правильно установите единицы измерения и перезагрузите типы линий

Если исправление LTSCALE и PSLTSCALE (как описано в статье по ссылке выше) не устраняет проблему, следующим шагом будет правильная установка единиц измерения, а затем загрузка типов линий для их правильной настройки.

Проверьте свои единицы измерения, введя «Измерение» в командной строке и нажав . Введите . Проверьте значение, которое в настоящее время установлено в командной строке. Значения следующие:

0 = Британские единицы

1 = Метрическая система

Введите значение, соответствующее единицам измерения, которые вы установили для своего проекта Land F/X и вашего чертежа. Например, если у вас установлены единицы измерения Imperial, введите 0 и нажмите Введите .

Теперь, когда вы правильно установили единицы измерения, вам нужно перезагрузить типы линий, чтобы они отображались правильно.

Следуйте нашим инструкциям, чтобы перезагрузить все типы линий на чертеже.

Шаг 3: Очистить неиспользуемые типы линий

Последним шагом будет удаление из чертежа всех неиспользуемых типов линий. Введите Purge в командной строке и нажмите Введите .

В диалоговом окне Purge разверните запись Linetypes и выберите все перечисленные типы линий. (Вы можете выбрать несколько элементов, щелкнув, удерживая кнопку  Shift ключ.)





Убедитесь, что опция Подтвердить удаление каждого элемента не отмечена флажком (если только вы не хотите подтверждать каждый неиспользуемый тип линии при его очистке).



Затем нажмите Очистить .



Неиспользуемые типы линий будут удалены из вашего чертежа.

Типы линий – Строительные чертежи

Последнее обновление пятница, 11 ноября 2022 г. | Строительные чертежи

Линии рисуются для описания объектов, скрытых условий и важных взаимосвязей между компонентами и пространством. Линия, проведенная на поверхности, имеет как направление, так и вес. Вес линии относится к ее толщине и интенсивности; линия также может быть непрерывной или пунктирной. Направление может быть прямым, изогнутым, диагональным или их комбинацией. При черчении непрерывные линии различной толщины используются для представления объектов и основных элементов, таких как несущие стены и колонны. Пунктирные линии обычно используются для обозначения объектов, скрытых от глаз. Однако их также можно использовать для обозначения других вещей, таких как радиус поворота инвалидной коляски или изменения высоты потолка на плане этажа. Ниже приведены наиболее часто используемые типы линий. Примеры показаны на рис. 3-7.

• Линии разреза: показать основные разрезы в здании или объекте.

• Линии объектов: показывают основные контуры строительных элементов или объектов.

• Скрытые линии: обозначают области или объекты, не видимые на поверхности, или объекты, скрытые за другими. Они также используются для отображения объектов над секущей плоскостью плана этажа, таких как навесные шкафы, балки, арки и т. д.

• Осевые линии: определение симметричного центра таких объектов, как окна, двери, балки и стены.

• Размерные линии и выносные линии: указывают физические размеры объектов. Размеры размещаются непосредственно над размерной линией или вставляются в нее.

• Выноски: линия, идущая от текста и заканчивающаяся стрелкой, указывающая на объект или место.

• Линии разрыва: указывают, где объект или область не нарисованы полностью.

• Линии макета: используются для предварительного начертания компонентов и для нанесения надписей.

Толщина линии и ее использование

Толщина линии относится к черноте (интенсивности) и ширине линии на поверхности рисования. Как правило, жирные (темные) линии используются для представления секущих плоскостей и контуров (или внешних границ) объекта. На виде в плане стены часто рисуются самыми темными линиями, чтобы обозначить пространство (рис. 3-8). Эти линии кажутся наиболее близкими к зрителю и воспринимаются как основные элементы. Средние и светлые линии кажутся удаленными от зрителя и используются для второстепенных акцентов. 9Рис.

Чертежи для проектов дизайна интерьера обычно используют линии трех толщин: толстые (темные), средние и тонкие (светлые).Толстые линии обычно в два раза шире тонких, обычно V32 дюйма или около 0,8 мм в ширину. Тонкие линии имеют ширину приблизительно 0,4 мм или 0,4 мм. Средние линии находятся между этими двумя крайностями. В карандашных рисунках каждый тип может быть далее разбит в зависимости от типа грифеля и уровня давления. С разнообразием механических карандашей на На сегодняшнем рынке легко контролировать толщину линий.мм свинец. Переключаясь на разные карандаши, рисовальщик может легко изменять толщину линии.

Рис. 3-8 На плане этажа стены часто изображаются самыми темными, чтобы обозначить пространство. Зритель склонен сначала видеть эти линии, и поэтому они воспринимаются как основные элементы.

Рис. 3-9 Темные толстые линии обычно используются в разрезах зданий для обозначения места разреза плоскости.

Рис. 3-9 Темные толстые линии обычно используются в разрезах зданий для обозначения места разреза плоскости.

РАЗРЕЗ ЗДАНИЯ

Толстые темные линии

Толстые темные линии используются для основных сечений (Рис. 3-9), деталей, границ и линий сечения.
