Наклон штриховки может быть как влево, так и вправо, но для всех разрезов и сечений одной и той же детали его следует выполнять в одну и ту же сторону. Расстояние между линиями штриховки выбирают в пределах от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.  [1]

Разряженная штриховка узких и длинных площадей.  [2]

Наклон штриховки может быть как влево, так и вправо, но для всех разрезов и сечений одной и той же детали ее следует наносить с наклоном линий в одну и ту же сторону.  [3]

Угол наклона штриховки относительно рамки – 45, направление – любое, но одинаковое для одной и той же детали на всех сечениях одного чертежа.  [4]

Пример нанесения штриховки под углом 30 к линиям рамки чертежа. | Графическое обозначение материалов в смежных сечениях.| Графическое обозначение материалов в узких и длинных сечениях.  [5]

В смежных сечениях следует применять встречную штриховку ( наклон штриховки одного сечения вправо, другого – влево) или сдвигать линии штриховки в одном сечении по отношению к другому, когда наклон штриховки обоих сечений одинаков.  [6]

Пример нанесения штриховки под углом 30 к линиям рамки чертежа.| Графическое обозначение материалов в смежных сечениях.| Графическое обозначение материалов в узких и длинных.  [7]

В смежных сечениях следует применять встречную штриховку ( наклон штриховки одного сечения вправо, другого – влево) или сдвигать линии штриховки в одном сечении по отношению к другому, когда наклон штриховки обоих сечений одинаков. Можно также изменять расстояние между линиями штриховки в соответствии с рисунком 12.

40. При штриховке в клетку смежных сечений двух деталей расстояние между линиями штриховки в сечении каждой детали должно быть разным.  [8]

Для двух смежных деталей сборочной единицы следует применять разный по направлению наклон штриховки.  [9]

Пример нанесения штриховки под углом 30 к линиям рамки чертежа.| Графическое обозначение материалов в смежных сечениях.| Графическое обозначение материалов в узких и длинных сечениях.  [10]

В смежных сечениях следует применять встречную штриховку ( наклон штриховки одного сечения вправо, другого – влево) или сдвигать линии штриховки в одном сечении по отношению к другому, когда наклон штриховки обоих сечений одинаков.  [11]

В смежных сечениях следует применять встречную штриховку ( наклон штриховки одного сечения вправо, другого – влево) или сдвигать линии штриховки в одном сечении по отношению к другому, когда наклон штриховки обоих сечений одинаков. Можно также изменять расстояние между линиями штриховки в соответствии с рисунком 12.40. При штриховке в клетку смежных сечений двух деталей расстояние между линиями штриховки в сечении каждой детали должно быть разным.  [12]

При совпадении линий штриховки, проведенных к линиям рамки чертежа под углом 45, с линиями контура или с осевыми линиями вместо угла 45 следует брать угол 30 или 60 ( рис. И. Наклон штриховки может быть как влево, так и вправо, но для всех разрезов и сечений одной и той же детали его следует выполнять в одну и ту же сторону. Расстояние между линиями штриховки выбирают в пределах от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.  [13]

На чертеже отливки проставляют данные, необходимые для изготовления, контроля и приемки отливки; вычерчивают в тонких линиях контуры отверстий, впадин, выточек, не выполняемых в отливке; проставляют припуски на механическую обработку; части оставшихся питателей, выпоров, прибылей и неотливаемых отверстий, попадающих в разрез, штрихуют. Наклон штриховки обрабатываемых отверстий должен совпадать с наклоном штриховки разрезов и сечений детали.  [14]

На картах основных водоносных горизонтов показываются: а) площадь распространения водоносных горизонтов, б) литоло-гический состав пород, в) глубина залегания в стратоизогипсах кровли или подошвы горизонта), г) свободный или напорный уровень ( гидроизогипсы или гидроизопьезы), д) водообильность горизонтов, е) степень минерализации воды в отдельных пунктах. Степень минерализации удобно показывать

наклоном штриховки: пресные воды обозначать вертикальной штриховкой, наиболее минерализованные – горизонтальной, воды средней минерализации – наклонной.  [15]

Страницы:      1    2

Штриховка в разрезах и сечениях (по ГОСТ 3455-46)

Техническое черчение

Разрезы и сечения

Многие предметы и изделия имеют внутренние полости, которые должны быть отражены на чертеже. Их можно построить на видах предмета с помощью невидимых штриховых линий.

Но большое их количество значительно затрудняет чтение чертежа, поэтому для выявления внутренних форм предметов применяют разрезы и сечения.

Разрезом называется изображение предмета, мысленно рассечённого плоскостью или несколькими плоскостями. На разрезе показывается то, что получается непосредственно в секущей плоскости и что расположено за ней (рис. 83).

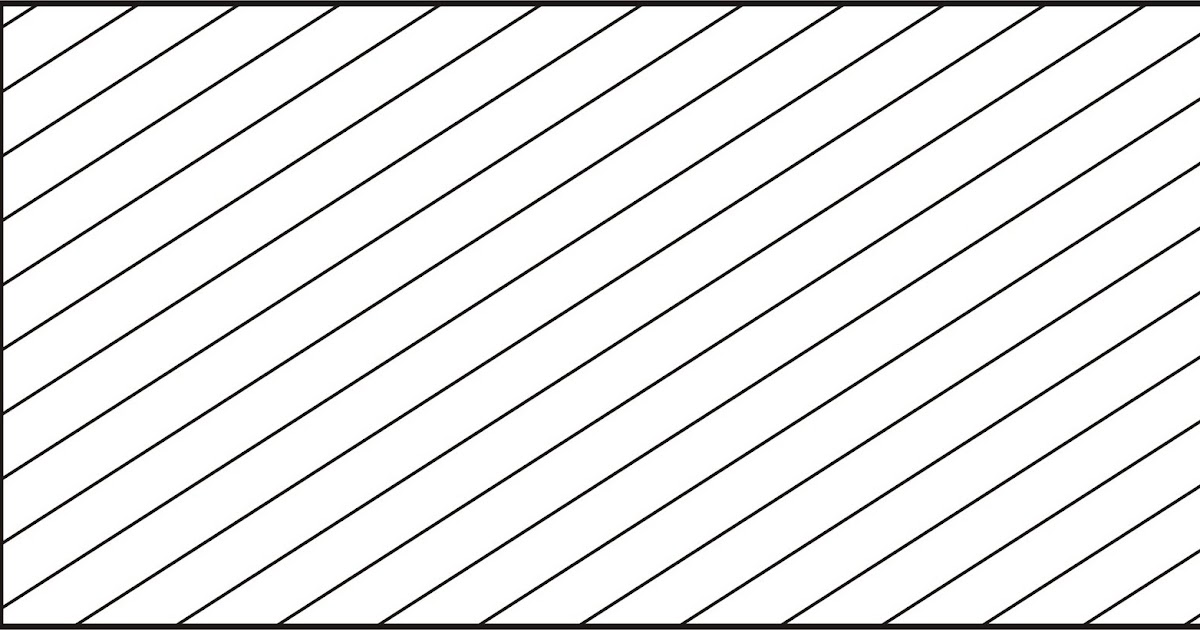

Штриховка в разрезах и сечениях выполняется в виде парал­лельных прямых линий, проводимых под углом 45° к осевой линии или линии контура, принимаемой в качестве основной. Наклон линий может быть как влево, так и вправо; но для всех разрезов и сечений, отно­сящихся к одной и той же детали, следует выполнять штриховку с на­клоном линий в одну и ту же сторону. П p и м e ч а н и е. Толщина линий штриховки — согласно ГОСТ 3456-46. При штриховке в разрезах и сечениях надлежит применять сле­дующие условные обозначения: Примеры применения и сочетания условных обозначений см. на фиг. 45, 50, 51 и 52. П p и м e ч а н и я. 1. Указанные выше условные обозначения лишь в общих чертах определяют тот или иной материал; все необходимые данные относительно материалов должны быть помещены в спецификациях, ведомостях и т. п. 2. Прочие материалы можно указывать в разрезах и сечениях штриховкой по типу „Металлы» с пояснительной надписью непосредственно у заштрихованной поверх­ности (фиг. 51). 3. Металлические прокладки и заливки допускается указывать в разрезах и сече­ниях, помимо штриховки в сетку, также штриховкой по типу „Металлы». 4. Допускаются следующие варианты штриховки: На одном и том же чертеже штриховка должна выполняться либо согласно ука­занным вариантам, либо согласно условным обозначениям п. 2. Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла. Условные обозначения дерева и земли, равно как и кружки в обо­значении бетона, выполняются от руки. Также от руки может выпол­няться обозначение стекла. При стыке двух поверхностей в разрезе наклон линий штриховки берётся для одной поверхности вправо, для другой влево — „встречная штриховка» (фиг. 45). Для материалов из группы „Пластические массы, кожа, резина, прокладки, набивки, заливки» в этом случае может приме­няться штриховка типа „Металлы» с пояснительной надписью на чертеже. Если две соприкасающиеся поверхности являются в то же время смежными с третьей поверхностью, то разнообразить штриховку следует или изменением расстояний между линиями штриховки, не меняя угла наклона, который во всех случаях должен сохраняться равным 45°, или сдвигом линий штриховки одной поверхности по отношению к другой при одинаковом расстоянии между линиями штриховки (фиг. 46 и 47). Узкие площади штриховки, ширина которых на чертеже равна или менее 2 мм, могут быть залиты сплошь, если от этого не пострадает ясность чертежа. В местах соприкосновения залитых поверхностей следует оставлять просветы (фиг. 48 и 49). В тех случаях, когда приходится иметь дело с большими площадями штриховки каменной клад­ки или бетонного массива, следует ограничиваться штриховкой лишь у контура (фиг. 50). Штриховка наложенных сечений выпол­няется с обычным наклоном к осевой линии или к линии контура, принимаемой в качестве основ­ной (фиг. 53). Штриховка вынесенных сечений выполняется с обычным наклоном (45°) к линии сечения (фиг. 54). При изображении в разрезе пакета листов роторов, якорей, транс­форматоров, статоров и дросселей допускается штриховка по типу фиг. 55.
