Штриховка кирпичной кладки: Штриховки кирпичной кладки (кирпич – одинарный, полуторный, двойной, с тычковыми рядами) скачать

Кирпичная кладка на чертеже

Обновлено: 16.10.2022

ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

Графическое обозначение материала в сечениях и на виде – штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

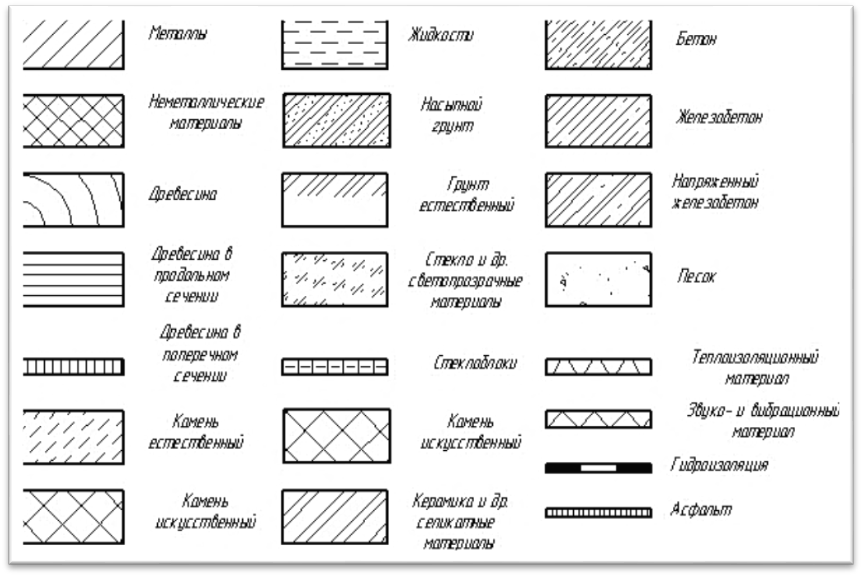

Обозначения графические материалов в сечениях

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

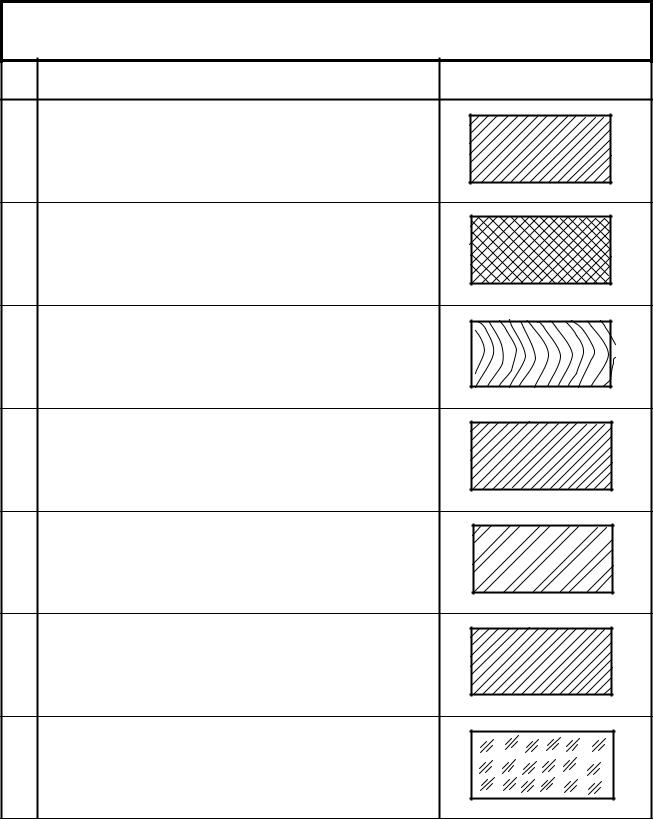

Таблица 1. Графическое обозначение материалов в сечениях

Материал	Обозначение
1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.

2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2. Графическое обозначение материалов на виде (фасаде)

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)

Материал	Обозначение
1. Сетка
2. Засыпка

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 3. Штриховка под углом 45

Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Рисунок 4. Штриховка под углом 30 0 к рамке чертежа

Рисунок 5. Штриховка под углом 60 0 к рамке чертежа

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 – 20 о к линиям большей стороны контура сечения. Рисунок 6. Штриховка узких и длинных площадей

Рисунок 7. Штриховка узких и длинных площадей
Штриховка всех обозначений в этом случае выполняется от руки.Рисунок 8. Штриховка узких и длинных площадей

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).

СП 70.13330.2012 Несущие и ограждающие конструкции. Актуализированная редакция СНиП 3.03.01-87 (с Изменениями N 1, 3, 4)

9.2.1 Кладка из кирпича и камней правильной формы должна выполняться с перевязкой: для кладки из одинарного кирпича – 1 тычковый ряд на 6 ложковых рядов кладки; для кладки из полуторного кирпича – 1 тычковый ряд на 4 ложковых ряда кладки; для кладки из камней правильной формы – 1 тычковый ряд на 3 ложковых ряда кладки. Другие типы перевязок должны быть указаны в рабочих чертежах. Тычковые ряды в кладке необходимо укладывать из целых кирпичей и камней всех видов. Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т.д.).

При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов, под мауэрлаты и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опирание сборных конструкций на ложковые ряды кладки.

9.2.2 Кирпичные столбы, пилястры и простенки шириной в два с половиной кирпича и менее, рядовые кирпичные перемычки и карнизы следует возводить из отборного целого кирпича.

9.2.3 Применение кирпича-половняка допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.) – не более 10%.

9.2.4 Толщина горизонтальных швов кладки из кирпича и камней правильной формы должна составлять 12 мм, вертикальных швов – 10 мм.

9.2.5 Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и столбах следует заполнять раствором.

9.2.6 При кладке впустошовку глубина не заполненных раствором швов с лицевой стороны не должна превышать 15 мм в стенах и 10 мм (только вертикальных швов) в столбах.

9.2.7 Участки стен между рядовыми кирпичными перемычками при простенках шириной менее 1 м необходимо выкладывать на том же растворе, что и перемычки.

9.2.8 Стальную арматуру рядовых кирпичных перемычек следует укладывать по опалубке в слое раствора толщиной 30 мм под нижний ряд кирпичей. Число стержней устанавливается проектом, но должно быть не менее трех. Гладкие стержни для армирования перемычек должны иметь диаметр не менее 6 мм, заканчиваться крюками (отгибами) и заделываться в простенки не менее чем на 25 см. Стержни периодического профиля крюками не отгибаются.

9.2.9 При выдерживании кирпичных перемычек в опалубке необходимо соблюдать сроки, указанные в таблице 9.2.

Температура наружного воздуха, в период выдерживания перемычек, °С

Продолжительность выдерживания перемычек на опалубке, не менее, сут

Порядовка стен

Стена это главная конструктивная часть здания. Ее основное назначение нести вес от вышележащих конструкций и передавать его на фундамент. Поэтому она должна иметь необходимую прочность (которая рассчитывается по специальным методикам) и устойчивость, а так же успешно противостоять возникающим вертикальным и горизонтальным нагрузкам.

Учитывая также, что стены являются еще и ограждающими конструкциями, разделяющими здания на отдельные помещения и отделяющие их от внешней среды, они должны иметь необходимый расчетный коэффициент сопротивления теплопередаче. То есть, поддерживать в помещениях требуемые параметры температуры и влажности.

У стен есть еще и декоративная функция, так как с помощью различных решений в плане архитектуры они формируют общий композиционный вид здания или сооружения.

Современные строительные технологии предлагают большое разнообразие строительных материалов, из которых изготавливаются стены. Но самым популярным из материалов все равно пока остается кирпич. Его можно применять как для кладки внешних стен, так и внутренних стен и перегородок.

Кирпичи и кладка

Стандартный размер керамического кирпича составляет 250 × 120 × 65 мм . При выполнении кирпичной кладки кирпичи укладываются на строительный раствор толщиной 1 сантиметр. Чтобы кладка была прочной и устойчивой кирпичи укладывают в кладку, с так называемой, перевязкой швов.

Размеры кладки стандартного кирпича

Толщину стен принимают кратной величине, равной размеру половины кирпича. Например, 120 мм это полкирпича, 250 мм целый кирпич, 380 мм равно полтора кирпича, 510 мм в два кирпича и так далее.

Керамический кирпич изготавливается пустотелым и полнотелым, то есть с пустотами или без них.

Размеры кирпичной кладки

Полнотелые кирпичи используются в местах, где есть необходимость противостоять распределенным нагрузкам. Например, в фундаментах, цоколях и в других местах. Хотя из полнотелых кирпичей можно и выложить наружные стены. Но это должно быть целесообразно, так как для обеспечения нормативной теплопроводности, толщина стены может значительно вырасти.

Пустотелые кирпичи, благодаря наличию пустот внутри них, являются менее теплопроводным, то есть стены из них могут быть тоньше по размеру, по сравнению с полнотелыми. Да и благодаря меньшему собственному весу, они меньше нагружают фундамент здания.

Читайте также:


• Как сделать маячки при заливке бетона

• Расход бетона на сваи буронабивные

• Подготовка металла к грунтовке

• Маты для прогрева бетона

• Маяки для кладки кирпича

Обозначение кирпичной кладки на чертежах

Обновлено: 16. 10.2022

ГОСТ 2.306-68 Обозначения графических материалов и правила их нанесения на чертежах

Графическое обозначение материала в сечениях и на виде – штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

Обозначения графические материалов в сечениях

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

Таблица 1. Графическое обозначение материалов в сечениях

Материал	Обозначение
1. Металлы и твердые сплавы (Общее графическое обозначение материалов в сечениях независимо от вида материала должно соответствовать)
2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже
3. Древесина
4. Камень естественный
5. Керамика и силикатные материалы для кладки
6. Бетон
7. Стекло и другие светопрозрачные материалы
8. Жидкости
9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.

2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2. Графическое обозначение материалов на виде (фасаде)

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)

Материал	Обозначение
1. Сетка
2. Засыпка

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 3. Штриховка под углом 45

Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Рисунок 4. Штриховка под углом 30 0 к рамке чертежа

Рисунок 5. Штриховка под углом 60 0 к рамке чертежа

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис.8) следует наносить с наклоном 15 – 20 о к линиям большей стороны контура сечения. Рисунок 6. Штриховка узких и длинных площадейРисунок 7. Штриховка узких и длинных площадей
Штриховка всех обозначений в этом случае выполняется от руки.Рисунок 8. Штриховка узких и длинных площадей

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 12).

Обозначение кирпичной кладки на чертежах

Система проектной документации для строительства

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧЕЙ ДОКУМЕНТАЦИИ АРХИТЕКТУРНЫХ И КОНСТРУКТИВНЫХ РЕШЕНИЙ

System of design documentation for construction. Rules for execution of the working documentation of architectural and construction solutions

____________________________________________________________________
Текст Сравнения ГОСТ 21. 501-2018 с ГОСТ 21.501-2011 см. по ссылке.
– Примечание изготовителя базы данных.
__________________________________________________________________

Дата введения 2019-06-01

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-2015 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены”

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом “Центр технического и сметного нормирования в строительстве” (АО “ЦНС”)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 30 августа 2018 г. N 111-П)

За принятие проголосовали:

Краткое наименование страны
по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Минэкономики Республики Армения

Госстандарт Республики Беларусь

4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2018 г. N 1121-ст введен в действие межгосударственный стандарт ГОСТ 21.501-2018 в качестве национального стандарта Российской Федерации с 1 июня 2019 г.

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе “Национальные стандарты“, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты“. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе “Национальные стандарты“. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www. gost.ru)

1 Область применения

Настоящий стандарт устанавливает состав и правила оформления рабочей документации архитектурных и конструктивных решений зданий и сооружений различного назначения, а также рабочей документации на строительные изделия.

Состав и правила оформления рабочей документации конструктивных решений металлических строительных конструкций установлены в ГОСТ 21.502, деревянных конструкций – в ГОСТ 21.504.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.109-73 Единая система конструкторской документации. Основные требования к чертежам

ГОСТ 2.113-75 Единая система конструкторской документации. Групповые и базовые конструкторские документы

ГОСТ 2.306-68 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 21.001-2013 Система проектной документации для строительства. Общие положения

ГОСТ 21.101-97* Система проектной документации для строительства. Основные требования к проектной и рабочей документации

* В Российской Федерации действует ГОСТ Р 21.1101-2013.

ГОСТ 21.110-2013 Система проектной документации для строительства. Спецификация оборудования, изделий и материалов

ГОСТ 21.113-88 Система проектной документации для строительства. Обозначения характеристик точности

ГОСТ 21.201-2011 Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций

ГОСТ 21.205-2016 Система проектной документации для строительства. Условные обозначения элементов трубопроводных систем зданий и сооружений

ГОСТ 21.302-2013 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.502-2016 Система проектной документации для строительства. Правила выполнения рабочей документации металлических конструкций

ГОСТ 21. 504-2016 Система проектной документации для строительства. Правила выполнения рабочей документации деревянных конструкций

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 21780-2006 Система обеспечения точности геометрических параметров в строительстве. Расчет точности

ГОСТ 23009-2016 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 21.001, а также следующие термины с соответствующими определениями:

3.1 чертежи архитектурных решений: Чертежи здания или сооружения, отображающие его внешний и внутренний вид комплексным решением пространственных, планировочных, функциональных и эстетических требований к нему, зафиксированный в виде контурного условного изображения несущих и ограждающих конструкций.

3.2 чертежи конструктивных решений: Чертежи, отображающие в виде условных изображений строительные конструкции (железобетонные, каменные, металлические, деревянные, пластмассовые и т.п.), примененные в зданиях или сооружениях, и их взаимное размещение и соединение.

3.3 план: Вид сверху или горизонтальный разрез здания или сооружения.

3.4 фасад: Ортогональная проекция наружной стены здания или сооружения на вертикальную плоскость.

Примечание – Различают фасады главный, боковой, дворовый и др.

3.5 строительная конструкция: Часть здания или сооружения, выполняющая определенные несущие, ограждающие и (или) эстетические функции.

3.6 строительное изделие: Изделие, предназначенное для применения в качестве элемента зданий, сооружений и строительных конструкций.

3.7 элемент строительной конструкции: Составная часть сборной или монолитной конструкции.

3.8 строительный материал: Материал, в т.ч. штучный, предназначенный для изготовления строительных изделий и возведения строительных конструкций зданий и сооружений.

4 Общие положения

4.1 Рабочую документацию архитектурных и конструктивных решений, а также строительных изделий выполняют в соответствии с требованиями ГОСТ 21.101 и настоящего стандарта.

4.2 Рабочая документация на бумажном носителе (в бумажной форме) и в виде электронных документов может быть выполнена на основе информационной модели здания или сооружения.

4. 3 Условные графические изображения элементов зданий, сооружений и строительных конструкций принимают по ГОСТ 21.201.

4.4 Графические обозначения материалов в сечениях, разрезах и на фасадах, а также правила их нанесения принимают по ГОСТ 2.306.

4.5 Элементы санитарно-технических систем (ванны, раковины, унитазы и др.) в зависимости от масштаба чертежа изображают упрощенно, учитывая их конструктивные особенности, или условными графическими обозначениями по ГОСТ 21.205.

4.6 Буквенно-цифровые обозначения (марки) элементов и строительных конструкций зданий (сооружений), а также строительных изделий составляют из буквенного обозначения их типа и порядкового номера. Обозначение типа элемента, конструкции и изделия состоит из условного буквенного обозначения их наименования. Буквенные обозначения наименований конструкций и изделий принимают по соответствующим стандартам, например ГОСТ 23009.

Порядковый номер элементу, конструкции и изделию присваивают в пределах обозначения типа, начиная с единицы.

Пример – Б1, Б2, ПР1

Для марок монолитных железобетонных и бетонных конструкций принимают обозначения с дополнительным индексом “м”.

Пример – Бм1, ПРм1, ПРм2

4.7 В чертежах архитектурных и конструктивных решений для геометрических параметров зданий, сооружений, конструкций и их элементов, подлежащих контролю точности, указывают характеристики точности по ГОСТ 21.113.

Требования к точности функциональных геометрических параметров зданий, сооружений и конструкций должны быть увязаны с требованиями к точности изготовления изделий (элементов конструкций), разбивки осей и установки элементов конструкций путем расчета точности по ГОСТ 21780.

4.8 В рабочих чертежах (на изображениях фундаментов, стен, перегородок, перекрытий) указывают проемы, борозды, ниши, гнезда и отверстия с необходимыми размерами и привязками.

4.9 Рекомендуемые масштабы изображений на чертежах приведены в таблице 1.

1 Архитектурные решения:

1.1 Планы этажей (кроме технических), разрезы, фасады

1:50; 1:100; 1:200; 1:400; 1:500

1.2 Планы кровли, полов, технических этажей

1.3 Фрагменты планов, фасадов

2 Конструктивные решения:

2.1 Схемы расположения элементов конструкций

1:100; 1:200; 1:400; 1:500

2.2 Фрагменты и сечения к схемам расположения элементов конструкций

2.3 Узлы к схемам расположения элементов конструкций

2.4 Виды, разрезы и сечения элементов бетонных и железобетонных конструкций, схемы армирования

2.5 Узлы конструкций

3 Чертежи изделий

Примечание – Масштаб изображения выбирают из рекомендуемого ряда в зависимости от размеров здания и насыщенности изображений на чертеже.

Обозначение кирпичной кладки на чертежах

Система проектной документации для строительства

УСЛОВНЫЕ ГРАФИЧЕСКИЕ ИЗОБРАЖЕНИЯ ЭЛЕМЕНТОВ ЗДАНИЙ, СООРУЖЕНИЙ И КОНСТРУКЦИЙ

System of design documents for construction. Symbol graphics elements of buildings, works and structures

Дата введения 2013-05-01

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2 “Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены”

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом “Центр методологии нормирования и стандартизации в строительстве” (ОАО “ЦНС”)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (протокол от 8 декабря 2011 г. N 39)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа по стандартизации

Агентство по делам строительства и жилищно-коммунального хозяйства

Министерство строительства и регионального развития

Департамент архитектуры, строительства и градостроительной политики Министерства регионального развития

Агентство по строительству и архитектуре при Правительстве

Министерство регионального развития, строительства и ЖКХ

4 Приказом Федерального агентства по техническому регулированию и метрологии от 11 октября 2012 г. N 481-ст межгосударственный стандарт ГОСТ 21.201-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 мая 2013 г.

6 ПЕРЕИЗДАНИЕ. Июль 2020 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге “Межгосударственные стандарты”

1 Область применения

Настоящий стандарт устанавливает основные условные графические изображения и обозначения элементов зданий, сооружений и строительных конструкций, применяемые в проектной и рабочей документации для строительства.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 2.303 Единая система конструкторской документации. Линии

ГОСТ 2.306 Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

ГОСТ 2.315 Единая система конструкторской документации. Изображения упрощенные и условные крепежных деталей

ГОСТ 21.112 Система проектной документации для строительства. Подъемно-транспортное оборудование. Условные обозначения

ГОСТ 21.204 Система проектной документации для строительства. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта

ГОСТ 21.205 Система проектной документации для строительства. Условные обозначения элементов санитарно-технических систем

ГОСТ 21.206 Система проектной документации для строительства. Условные обозначения трубопроводов

ГОСТ 21.302 Система проектной документации для строительства. Условные графические обозначения в документации по инженерно-геологическим изысканиям

ГОСТ 21.501 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений

3 Общие положения

3.1 Проектируемые здания, сооружения и их элементы изображают на чертежах с применением условных графических обозначений и упрощенных изображений, установленных настоящим стандартом с учетом требований ГОСТ 21.501, а также с применением условных обозначений, установленных ГОСТ 2.306, ГОСТ 21.112, ГОСТ 21.204, ГОСТ 21.205, ГОСТ 21.206 и ГОСТ 21.302.

3.2 Типы линий, применяемые при выполнении условных изображений и обозначений, должны соответствовать ГОСТ 2.303.

3.3 Допускается применять дополнительные условные изображения и обозначения, не предусмотренные в настоящем стандарте, поясняя их на чертеже или в общих данных по рабочим чертежам.

4 Условные графические изображения и обозначения

4.1 Стены

Стены и перегородки (без заполнения проемов) на чертежах изображают в соответствии с таблицей 1.

Обозначение кирпичной кладки на чертежах

ГОСТ 2.306-68

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ
МАТЕРИАЛОВ И ПРАВИЛА
ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation.
Graphical designations of materials and rules for their representation

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

la . Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1 а.

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1 .

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

4. Камень естественный

7. Стекло и другие светопрозрачные материалы

9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1 .

а – сетка; б – засыпка

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

(Измененная редакция, Изм. № 4 )

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1 , и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки ( черт. 10 ) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона ( черт. 11 ).

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины ( черт. 12 ).

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

РАЗРАБОТЧИКИ

В.Р. Верченко, Е.А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г. , сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

(ЕСКД ГОСТ 2.306-68)

Графическое обозначение материала в сечениях и на виде – штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

Обозначения графические материалов в сечениях

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначаются как металлы.

2. Графическое обозначение п.3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п.5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Правила нанесения штриховке на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45 о к линии контура изображения (рис. 1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Если линии штриховки, приведенные к линии рамки чертежа под углом 45 о , совпадают с линиями контура или осевыми линиями, то вместо угла 45 о следует брать угол 30 о или 60 о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одно и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Узкие и длинные площади сечения ( например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( рис. 6 и 7). В этих случаях линии штриховки стекла (рис. 8) следует наносить с наклоном 15 – 20 о к линиям большей стороны контура сечения.

Штриховка всех обозначений в этом случае выполняется от руки.

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 9, 10).

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющие надписи на поле чертежа.

Обозначение указанное в п.3 табл. 1, и обозначение засыпки в сечениях выполняют от руки.

Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого – влево (встречная штриховка).

При штриховке в клетку для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рис. 11) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт.12).

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).

Читайте также:


• Как распилить бревно на слэбы

• Плитка 600х600 на фартук кухни как класть

• Клей для отделки цоколя искусственным камнем

• Укладка плитки на большой слой клея

• Вибратор для заливки бетона

Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

• без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
• при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

• ГОСТ 3455 — 59;
• ГОСТ 2.306 — 68;
• ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

• металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
• другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
• дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
• неармированный бетон – схематический рисунок пескогравия;
• железобетон – изображение пескогравия, косые штрихи;
• кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
• стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
• жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;
• грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Вернуться к оглавлению

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

• дерево – дуги одинакового радиуса с интервалами;
• камень натурального происхождения – пунктирные линии под наклоном;
• керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
• бетон – пунктирные штрихи-линии под наклоном;
• грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

• штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
• при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
• наклон линий, означающих один объект, должен быть одинаковым;
• предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
• обозначение очень узких деталей – закрашенные линии с небольшими промежутками между соседними плоскостями;
• сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
• наклон косых линий штриховки смежных плоскостях должен быть разным;
• другие правила определенные данным стандартом.

Вернуться к оглавлению

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2. 306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

• бетон – пунктирные штрихи;
• армированный бетон – чередующиеся сплошные и прерывающиеся линии;
• железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Вернуться к оглавлению

Как и читатель, автор статьи некогда был школьником и, среди прочего, посещал уроки черчения. Штриховка разрезов и тогда была в ходу; некоторые обозначения запомнились особенно хорошо. Среди них — способ обозначения бетона, требовавший некоторых навыков художника: его следовало изображать чем-то вроде пейзажа пескогравийного карьера, выполненного рукой Остапа Бендера (см.также статью «Температура замерзания бетона – важная информация для строителей»).

Как выяснилось намного позже, преподаватель черчения просто не знал о принятом после получения им высшего образования новом стандарте и обучал школьников так, как обучали его самого.

ГОСТ 3455 — 59

Стандарт начал действовать 1 января 1959 года и был отменен ровно через 12 лет, 1 января 71-го. Его название — «Чертежи в машиностроении. Штриховки в разрезах и сечениях».

Нас, разумеется, интересует, прежде всего, принятая в документе система обозначений материалов.

Материал	Штриховка
Металл	Косые линии с постоянным интервалом
Неметаллические материалы (кроме перечисленных отдельно)	Накладывающиеся друг на друга наклонные линии с правым и левым наклоном
Дерево, поперек волокон	Изображение среза с радиальными трещинами и годовыми кольцами
Дерево, вдоль волокон	Весьма реалистичное изображение текстуры лиственницы
Бетон без армирования	Пресловутый пескогравийный пейзаж
Железобетон	Пескогравийный пейзаж с наклонной штриховкой
Кирпич строительный	Линии, аналогичные изображающим металл, но более редкие
Кирпич специальный (шамотный, кислотостойкий и так далее)	Перемежающиеся сплошные и пунктирные наклонные линии
Стекло, оргстекло	Группы из трех штрихов с промежутками по вертикали и горизонтали
Жидкости	Горизонтальные линии с разрывами и уменьшающимися снизу вверх промежутками
Насыпной грунт	Пейзаж из пескогравийного карьера, разбавленный решетками из трех линий по горизонтали и вертикали

The Infinite Brick-Wall Builder Процедурный шейдер для циклов

Короче говоря, Infinite Brick-Wall Builder — это самый быстрый, простой, наиболее настраиваемый, мало потребляющий память и детализированный способ создания стен, просто добавляя процедурный материал в разделенную сетку.

Теперь, с последним обновлением, вы можете запекать свою геометрию и текстуры, чтобы использовать IBB в Eevee или другом 3D-программном обеспечении!

Нажмите на ссылку, чтобы узнать о процессе!

Щелкните здесь, чтобы получить руководство IBB!

Если вы создаете 3D-сцены, скорее всего, в какой-то момент вам понадобилась одна или две стены. Я обнаружил, что поиск правильной текстуры RGB отнимает много времени, попытки масштабировать ее без повторения сложны, и они использовали слишком много памяти, поэтому я был ограничен в сложности своих сцен. Даже если вы еще этого не сделали и только начинаете, в какой-то момент вам, вероятно, понадобятся стены!

The Infinite Wall Builder — это процедурно сгенерированный строитель кирпичных стен, который использует огромное количество элементов управления и эффектов для создания любой стены, которую вы хотите, и столько разных стен, сколько вам нужно, будучи уверенным в том, что IBB заполнит вашу сетку плавно. Вам больше никогда не понадобится еще одна кирпичная текстура RGB.

Если вы новичок в Blender, это идеально, так как вы не будете искать текстуры RGB, вам не нужно будет возиться с UV или проблемами с отображением, и не будет проблем с настройкой смещения. И не обращайте внимания на элементы управления, вы все равно можете получить максимум от IBB, потому что это в основном эксперименты с элементами управления. Перемещение ползунков, изменение нескольких значений — это все, что требуется для ввода, чтобы вы могли очень быстро увидеть изменения, просто перемещая ползунок.

IBB — это процедурный шейдер, который может создать столько стен, сколько вы можете потрясти палкой. Поскольку это процедурный процесс, в нем нет повторений, у вас есть полный контроль над внешним видом стены, и он использует на 2/3 меньше памяти, чем текстура 4K RGB.

Либо имитируйте одну из ваших любимых текстур кирпичной стены RGB, либо начните с нуля и создайте совершенно уникальную и индивидуальную стену, которая, как вы можете гарантировать, существует только в вашей библиотеке!

Благодаря новым элементам управления запеканием версии 3.0 теперь вы можете преобразовывать созданные вами стены в сетки, чтобы ими можно было в дальнейшем манипулировать, использовать в Eevee или экспортировать в другое 3D-программное обеспечение.

IBB очень прост в использовании, поставляется с учебным пособием из 6 частей и подробным руководством в формате pdf со множеством наглядных примеров каждого элемента управления.

Самое интересное в IBB — экспериментировать и смотреть, какой тип стен вы можете придумать. Существует так много настроек, что вы могли бы часами работать с одной стеной, чтобы получить точный внешний вид и ощущения, которые вы хотите, если вам понадобится!

• Полный контроль над цветами —  Либо с использованием цветовых рамп Brick 1 или 2, смешиванием некоторого цвета эрозии, соответствующего одной из трещин, либо смешиванием нескольких полос пыли и грязи, последние из которых удваиваются как утечки воды; у вас действительно есть весь контроль, который вам нужен.

• Полный контроль над масштабом  – Как только вы будете довольны своей формой, вы можете изменять масштаб по своему усмотрению. Сделайте кирпичи большими или маленькими для огромной стены. В одном вы можете быть уверены: повторений не будет, независимо от масштаба.

• Полный контроль над формой  . С таким количеством вариантов самой формы кирпича и раствора вы можете быстро получить именно тот вид, который вам нужен. Есть два способа придать строительному раствору и кирпичу шероховатость, чтобы создать очень естественное и размытое ощущение, один из которых имеет собственную маску, чтобы скрыть или показать его эффект. Со всеми цветовыми шкалами каждый эффект можно редактировать индивидуально, чтобы изменить значения по умолчанию на что-то совершенно другое и смешать столько, сколько вам угодно.

• Displacement FX   — Вы можете установить случайные отступы, случайную бугристость и два типа трещин, которые контролируются маской, чтобы вы могли указать, где на стене вы хотите, чтобы трещины появлялись или скрывались. Трещина 0 связана с элементами управления Crack Color Erosion, поэтому, когда трещина обнажает раствор под ней, вы можете редактировать этот цвет отдельно.

• Bump FX –  Две трещины также представлены как выпуклости, если вы не хотите использовать много подразделений, у них также есть собственная отдельная маска. Кроме того, есть несколько типов выпуклости, включая случайные отверстия и грубую выпуклость, которые вы можете настроить для определенных кирпичей в зависимости от их расстояния от базовой сетки.

• Используйте свои собственные текстуры   – Пользовательский элемент управления выводом предназначен для добавления собственных текстур RGB. Возможно, вы хотите каменную стену вместо миномета IBB? Или, может быть, вы хотите использовать для кирпичей свою любимую текстуру из ямчатого бетона? Узлы уже настроены для удобства, а простые ползунки будут смешиваться с вашей текстурой.

Элементы управления IBB, содержащиеся в редакторе шейдеров Blender, очень просты в использовании, поскольку вы, вероятно, использовали их все раньше. Сочетание групп узлов, ползунков и цветовых шкал дает вам все элементы управления, необходимые для создания вашей совершенно индивидуальной стены.

Учебники здесь;

https://www.youtube. com/playlist?list=PL_8QZ-hJT-uLlPKDIxaYRep_JieJbFE69

Это изображение было создано с использованием трех из четырех Infinite Builders;

IBB для стен, IRB для пола и IMB для всего остального без текстур RGB.

The Infinite Brick-Wall Builder v2.0

Всем привет!

Я поместил The Infinite Brick-Wall Builder v2.0 в раздел загрузок вместе с обновленным руководством. Это последняя версия IBB, и в нее было внесено немало изменений. Все функции остались прежними, просто способ доступа к ним немного изменился, и на то есть веские причины. Если вы приобрели IBB до того, как я обновил обучающие видеоролики, все функции останутся прежними, поэтому учебные пособия по-прежнему применимы, только элементы управления будут другими. IBB v.1.0 также находится в разделе загрузок, если вы предпочитаете его, пока я не обновлю учебные пособия в начале следующей недели.

Вот и все улучшения;

• Значительно улучшен пользовательский интерфейс. В области управления намного проще ориентироваться, так как на одном экране видно больше элементов управления.
• Все было помещено в свои собственные настраиваемые группы узлов, что означает, что все их элементы управления фильтрами содержатся в их собственном соответствующем узле, что позволяет вам переключаться между ними, вместо того, чтобы щелкать каждое введенное значение, чтобы изменить их. Это должно значительно ускорить рабочий процесс и означает, что требуется гораздо меньше кликов и движений.
• Благодаря новой компоновке и введению групп узлов больше нет необходимости в таком количестве проводов и разъемов, что сделало область управления намного чище.
• Я переместил положение элементов управления по умолчанию, так как при добавлении материала к чему-либо еще мне нужно было сначала найти, где в редакторе шейдеров находятся узлы для этого материала. Теперь их нужно отцентрировать, чтобы переключение между интерактивной доской и другими материалами не превратилось в охоту за недостающим узлом.

Как уже упоминалось, все остальное то же самое, как и все имена, и учебные пособия по-прежнему применяются, просто теперь пользовательский интерфейс сильно отличается. Я буду перезаписывать все уроки на следующей неделе.

Не стесняйтесь, дайте мне знать, как это работает для вас, это сделало огромное улучшение для меня!

БУДУЩИЕ ОБНОВЛЕНИЯ

Привет всем,

Просто краткое электронное письмо, чтобы сообщить вам, что я работаю над несколькими идеями, которые я надеюсь включить во все конструкторы в ближайшее время.

Я не просто хочу, чтобы строители сидели без изменений, смысл того, что я делаю, в том, что я получаю огромное удовольствие, делая эти вещи и находя новые идеи для их воплощения, просто чтобы сделать их более мощный, простой и интересный в использовании. Я очень сомневаюсь, что перестану работать и работать над строителями, даже если бы люди не покупали их, я бы все равно работал над ними, потому что они стали моей страстью.

Еще раз, я надеюсь, что всем нравится их использовать, и еще раз, пожалуйста, не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или проблемы.

Я также рассматриваю некоторые варианты цен для людей, которые уже купили конструктор или хотят купить больше одного. Это то, о чем мне нужно поговорить с Blender Market, потому что я не уверен.

Наконец, я заканчиваю последний конструктор, The Infinite Wood Builder, который будет поставляться с набором пресетов для саженцев (на данный момент я создал 10, включая ясень, платан, тополь и т. д.), и я надеюсь достичь 30 различных видов деревьев. Не спускайте глаз с моего магазина, если он вам интересен, изображение ниже было рендером, который я сделал прошлой ночью для продвижения, пока я заканчиваю сборку, это предварительный просмотр трех чрезвычайно настраиваемых пресетов.

Еще раз, я надеюсь, что всем нравится их использовать, и снова, пожалуйста, не стесняйтесь обращаться ко мне, если у вас есть какие-либо вопросы или проблемы.

С наилучшими пожеланиями,

Ник

29.07.22

С последним обновлением, показанным выше, весь шейдер теперь содержится в одной группе узлов, а не во множестве отдельных групп. Это ускоряет навигацию, упрощает использование и позволяет быстрее получать результаты.

Вот и все, просто шейдер намного проще в использовании!

Ник

Кладка из желтого кирпича разных оттенков Векторное изображение

Кладка из желтого кирпича разных оттенков Векторное изображение

1. лицензионные векторы
2. кирпич векторов

ЛицензияПодробнее

Стандарт Вы можете использовать вектор в личных и коммерческих целях. Расширенный Вы можете использовать вектор на предметах для перепродажи и печати по требованию.

Тип лицензии определяет, как вы можете использовать этот образ.

	Станд.	Расшир.
Печатный/редакционный
Графический дизайн
Веб-дизайн
Социальные сети
Редактировать и модифицировать
Многопользовательский
Предметы перепродажи
Печать по запросу

Способы покупкиСравнить

Плата за изображение $ 14,99 Кредиты $ 1,00 Подписка $ 0,69

Оплатить стандартные лицензии можно тремя способами. Цены составляют $ $.

Оплата с помощью	Цена изображения
Плата за изображение $ 14,99 Одноразовый платеж
Предоплаченные кредиты $ 1 Загружайте изображения по запросу (1 кредит = 1 доллар США). Минимальная покупка 30р.
План подписки От 69 центов Выберите месячный план. Неиспользованные загрузки автоматически переносятся на следующий месяц.

Способы покупкиСравнить

Плата за изображение $ 39,99 Кредиты $ 30,00

Существует два способа оплаты расширенных лицензий. Цены составляют $ $.

Оплата с помощью	Стоимость изображения
Плата за изображение $ 39,99 Оплата разовая, регистрация не требуется.
Предоплаченные кредиты $ 30 Загружайте изображения по запросу (1 кредит = 1 доллар США).

Дополнительные услугиПодробнее

Настроить изображение Доступно только с оплатой за изображение $ 85,00

Нравится изображение, но нужны лишь некоторые изменения? Пусть наши талантливые художники сделают всю работу за вас!

Мы свяжем вас с дизайнером, который сможет внести изменения и отправить вам изображение в выбранном вами формате.

Примеры

• Изменить текст
• Изменить цвета
• Изменение размера до новых размеров
• Включить логотип или символ
• Добавьте свою компанию или название компании

файлов в комплекте

Информация о загрузке…

• Идентификатор изображения

  10021156

• Цветовой режим

  RGB

• Художник

  Юрия

Плавный кирпичный фасад создает затененные ниши для дома от Zakaa

Джон Эстбери | 16 июля 2022 г. Оставить комментарий

Извилистый фасад, облицованный тонкой белой кирпичной кладкой, отличает этот дом в Сулеймании в автономном районе Иракского Курдистана, спроектированный местной практикой Zakaa.

Трехэтажное жилище, названное Bakrajo House, было спроектировано так, чтобы максимизировать ощущение уединения для клиента, но при этом оставаться открытым и просторным.

Zakaa создал извилистый белый дом в Сулеймании

. Для этого плавные формы переднего фасада «обнимают» вход и ряд тонких окон, образуя небольшие ниши, которые защищают их от постороннего взгляда, но при этом пропускают свет в дом.

Некоторые из этих ниш создают балконы или затеняют небольшие террасы, а другие используются для создания небольших цветочных горшков.

Он облицован тонкой белой кирпичной кладкой

. Форма формы отражается внутри с изогнутыми белыми стенами и встроенным потолочным освещением, повторяющим очертания формы, и жилой зоной, которая выходит во двор с садом в задней части дома.

«Снаружи дом выглядит таким солидным и интровертным, но внутри он открытый, просторный и естественно хорошо освещенный», — сказал Закаа.

«Для нас было очень важно обеспечить некое уединение для семьи, где они могли бы сидеть где угодно, не будучи замеченными кем-либо снаружи и не нуждаясь в занавесках», — продолжил он.

Форма фасада образует серию небольших ниш

Большая гостиная, кухня и столовая занимают первый этаж, рядом с белой металлической лестницей у каменной стены, которая отделяет его от ванной комнаты и спальни.

Выше находятся еще четыре спальни, две из которых в задней части выходят на балкон, окружающий небольшой сад, и две в передней части с выходом на два небольших балкона, завернутые в складки, созданные формой фасада.

Fraher & Findlay создает «призрачный» ряд террас, имитируя соседние здания

«Фасад не является прямой экструзией планов этажей, мы хотели сделать архитектурное заявление», — сказали в студии.

“Мы использовали ниши, чтобы свет и воздух проникали в дом в разных направлениях.”

Лестница примыкает к каменной стене

Компания Zakaa, расположенная в Сулеймании, реагирует на то, что она считает преимущественно функциональным подходом к архитектуре в регионе из-за продолжающейся нестабильности и конфликта с акцентом на «эстетическую красоту».

«В стране, которая находится в состоянии постоянного разрушения и восстановления из-за непрекращающихся войн и экономической нестабильности, архитектура — это не то, что волнует людей», — говорится в нем.

«Мы надеемся, что [Дом Бакраджо] на мгновение остановит прохожих, чтобы насладиться неортодоксальной формой… и, возможно, дать им новую перспективу».

Есть небольшие сады

Среди других проектов, предложенных для региона, — Музей Курдистана в Эрбиле Даниэля Либескинда, предварительные планы которого были обнародованы в 2016 году9.0003

Фотография сделана студией Deed Studio.

---

Кредиты проекта:

Архитектор: Закаа
Ведущий архитектор: Зардашт Азиз, Кайван Кава
Инженеры: Халгурд Абдулбасит, Авданг Махди

Подпишитесь на нашу рассылку новостей

Ваша электронная почта

Dezeen Debate

Наш самый популярный информационный бюллетень, ранее известный как Dezeen Weekly. Рассылается каждый четверг и содержит подборку лучших комментариев читателей и самых обсуждаемых историй. Плюс периодические обновления услуг Dezeen и последние новости.

Новинка! Dezeen Agenda

Рассылается каждый вторник и содержит подборку самых важных новостей. Плюс периодические обновления услуг Dezeen и последние новости.

Dezeen Daily

Ежедневный информационный бюллетень, содержащий последние новости от Dezeen.

Dezeen Jobs

Ежедневные обновления последних вакансий в области дизайна и архитектуры, рекламируемых на Dezeen Jobs. Плюс редкие новости.

Dezeen Awards

Новости о нашей программе Dezeen Awards, включая сроки подачи заявок и объявления. Плюс периодические обновления.

Dezeen Events Guide

Новости от Dezeen Events Guide, справочника, посвященного ведущим событиям, связанным с дизайном, происходящим по всему миру. Плюс периодические обновления.
