Шов в кирпичной кладке: Толщина раствора в кирпичной кладке

Заполнение швов кирпичной кладки, фасадной клинкерной плитки и других облицовочных фасадных материалов

Изготовление растворной смеси
Из мешка сухой состав высыпают в тару, наполненную чистой водой, постоянно перемешивают смесь, чтобы получилась однородная по структуре масса. Оставляют смесь на 5 минут для отстаивания, далее размешивают повторно. Для перемешивания материала подойдет строительный миксер, бетоносмеситель либо дрель  насадкой, работающая на малых оборотах.
Готовую смесь нельзя применять по истечении 2 часов с момента изготовления. Если материал загустеет в течение жизненного цикла, его достаточно тщательно размешать, разбавлять его водой не следует.
Для перечисленных работ применяют только чистую воду, тару и инструментарий.
Осуществление работ
От момента окончания работ по монтажу плитки или кладке кирпича до начала расшивки швов должно пройти не менее 2-х суток. Если производится декорирование или реставрация старых швов, предварительно убирают из шва раствор на глубину не меньше 1 см. До выполнения расшивки сначала швы очищают от остатков клея или раствора и тщательно увлажняют водой.
При наличии неблагоприятных условий (сильный ветер, повышенная температура воздуха, старый кирпич, материал с высокими впитывающими свойствами) швы требуют предварительного грунтования, для чего применяют соответствующий грунтовочный раствор.
Растворное использование
Швы заполняют приготовленной смесью, предотвращая возникновение подтеков материала на поверхности кладки. Для работы используют подходящий инструмент: пистолет для герметиков, пакет из полиэтилена с отверстием и т. д. Если глубина шва превышает 0,2 см, то желательно наносить смесь в два приема – методика «свежее по свежему».
Далее слегка вдавливают раствор в шов, чтобы материал уплотнился, для этого подойдет узкий шпатель. Когда раствор схватится – примерно через час, его излишки, используя шпатель, обрезают. Разглаживают и уплотняют смесь, таким образом формируя швы. Для работы применяют шаблон для швов либо узкий шпатель.
Допустимая температура элементов кладки и воздуха для осуществления рабочего процесса +5…+30 С.
Полусухое использование
Небольшую порцию приготовленной кладочной смеси распределяют по расшивочному подносу, край инструмента ближе к шву. Воспользовавшись узким шпателем, заполняют шов раствором в два приема – «свежее по свежему». В это же время можно выполнить декоративную расшивку. Когда раствор  внутри шва высохнет окончательно – примерно через сутки, остатки состава убирают с лицевой стороны кладки и из шва, применив кисть либо мягкую щетку.
Только что уложенные швы должны быть защищены от неблагоприятных факторов, повышенных или низких температур, лучей солнца, снега, дождя, сквозняка. С помощью жидких гидрофобизирующих смесей можно защитить швы от загрязнения.

Инструкция актуальна для использования цветного раствора PERFEKTA “Линкер Шов”.





ТЕМПЕРАТУРНЫЕ ШВЫ В КИРПИЧНОЙ КЛАДКЕ: НАЗНАЧЕНИЕ И ТЕХНОЛОГИЯ

16. 07.2018 861

Силы, воздействующие на кладку в результате перепадов температур, часто становятся причиной ее деформации. Самым эффективным способом предупредить такие проблемы являются деформационные швы, которые «гасят» распространение напряжений, вызывающих трещины и разрывы кладки.

ЧТО ТАКОЕ ТЕМПЕРАТУРНЫЙ ШОВ?
Температурным деформациям подвержен не только металл, но и такие материалы как строительный и даже клинкерный кирпич, хотя он и способен выдерживать значительные нагрузки.

Насколько это явление может быть опасным для здания? Приведем следующие цифры: здание из кирпича, высота которого летом, при температуре 20°С, составляет 20 метров, при температуре в -20°С укорачивается на 10 мм. При более низких температурах здание «сожмется» еще больше. Деформация в результате перепадов температур материала – одна из причин появления трещин и обрушения кирпичной кладки.

Последствия выглядят следующим образом: (фото)

Чтобы этого избежать, в процессе возведения стен в них делают температурные швы – зазоры (шпунты), которые разделяют стены по высоте на отдельные блоки, тем самым придавая зданию некую упругость. Благодаря этой упругости при деформации линейных размеров кладка здания остается целой.

Шов делается следующим образом – в процессе кладки в нее на глубину в полкирпича вертикально закладывается теплоизоляционный шнур. Использование теплоизоляции необходимо даже в том случае, если для возведения стен использовались «теплые» растворы. При кладке облицовочным кирпичом обустройство температурного шва выглядит так:
(фото2)
После того, как кладка отдаст влагу, шов заполняется герметиком или иным упругим материалом.

ТЕМПЕРАТУРНЫЙ ШОВ: ТЕХНОЛОГИЯ
Ширина шва зависит от температуры, при которой возводились стены и погодных условий места, где расположен дом, и обычно составляет от 20 до 30 мм. Обустройство шва шириной менее 20 мм не допускается, так как швы должны обладать достаточной горизонтальной подвижностью, как при их расширении, так и при сжатии. В малоэтажных зданиях из кирпича термошвы делаются через каждые 15-20 метров. Более точное расстояние между термошвами выбирается в зависимости от используемого стенового материала и средней расчетной температуры в зимний период.

Шов должен иметь конструкцию, которая обеспечивает удобство и простоту монтажа, контроля и ремонта утеплителя и герметизирующих компонентов, если в этом возникнет необходимость.
Пример использования герметика для заполнения температурного шва:
В отличие от усадочных швов температурные швы делаются только по высоте здания до уровня кровли, не затрагивая фундамент. Так как фундамент находится ниже уровня земли, то он намного меньше подвержен воздействию внешней среды и температурным колебаниям.

Как правило, эти швы, которые всегда делают только вертикальными, заполняются упругим гидроизоляционным и теплоизоляционным материалом – гидрошпонками, замазками и герметиками. Над верхним обрезом блоков фундамента, под швом стены необходимо оставить карман на высоту кладки в один-два кирпича. Это делается для того, чтобы при осадке температурный шов (шпунт) не упирался в фундаментную кладку. Если этого не сделать, кладка в этом месте может деформироваться.

ТЕРМОШВЫ ОБЯЗАТЕЛЬНЫ ДЛЯ ЛЮБОГО ДОМА? ЕСТЬ ЛИ ТУТ ИСКЛЮЧЕНИЯ?
Температурные компенсационные швы можно не делать в строениях, которые имеют все следующие особенности:

сборные перекрытия;
продольные несущие стены, которые разделены поперечными швами с шагом не более 1-2 метров;
отсутствие встроенных армирующих конструкций значительной длины;

В таких зданиях температурные швы не нужны – при этом длина здания, его этажность и климатические условия местности, в которой он расположен, не имеют значения.

РАСЧЕТНЫЕ ПРОВЕРКИ И ТЕСТ ШВА НА ФУНКЦИОНАЛЬНОСТЬ
Нужно отметить, что обустройство термошвов в кладке снижает, но не устраняет на 100% усилия, возникающие под воздействием перепадов температур в кладке. Это означает необходимость проведения расчетных проверок для выявления того, как температурные колебания и подвижки отдельных узлов и конструкций влияют на целостность кладки.

ЧТО ДЕЛАТЬ, ЕСЛИ ШОВ НЕ БЫЛ СДЕЛАН С САМОГО НАЧАЛА?
Если температурный шов не был сделан в кладке изначально, что привело к появлению вертикальных трещин, допускается резка шва по готовой кладке, в который затем закладывается теплоизолирующая строительная лента, а оставшаяся пустота заполняется герметиком или иным эластичным материалом.

КИРПИЧНОЙ, кладке, ТЕМПЕРАТУРНЫЕ, ТЕХНОЛОГИЯ, швы

размер шва между кирпичами на стене по СНиП и ГОСТ

1. Размеры и виды кирпича
2. Факторы, влияющие на швы
3. Виды швов
4. Требования СНиП
5. Технологические особенности кладки
6. Вышивка

По чертежу толщины шва можно визуально определить качество строительства любого строения, независимо от того, хозяйственное это строение или жилое. Если расстояние между уровнями между строительными камнями не соблюдается, то это не только ухудшает внешний вид и привлекательность строения, но и становится причиной снижения его надежности. Поэтому каждый каменщик должен постоянно следить за толщиной швов на этапе строительства. Это можно сделать как путем измерения линейкой, так и визуально.

Размеры и виды кирпича

Любой кладочный кирпич производится из глиняного состава по разным технологиям, но на прочность конструкции это не влияет. На прочность любой кладки влияет наличие пустот внутри камня. В этом случае раствор сможет проникнуть в кирпич и обеспечить ему более надежное сцепление с основанием. В зависимости от этого может быть:

• пустотелая;
• полнотелый.

Для отделки дымоходов и каминов используется полнотелый камень, а при кладке перегородок может применяться пустотелый камень. Вне зависимости от вида кирпича его стандартная длина и ширина составляют 250 и 120 мм, а высота может варьироваться. Поэтому размер швов необходимо подбирать в зависимости от ширины самого камня.

Факторы, влияющие на швы

Прежде всего, это зависит от консистенции раствора, который может растекаться по бокам при приложении к нему давления сверху. Специалисты отмечают, что оптимальная толщина шва составляет 10–15 мм в горизонтальной плоскости, а вертикальные швы следует делать в среднем 10 мм. Если используется двойной кирпич, швы должны быть 15 мм.

Эти размеры можно контролировать на глаз, но также можно использовать кресты или стержни из металла определенной толщины. Все эти размеры определяются СНиП, а на соответствие нормам влияет подготовка самого работника. Поэтому при кладке фасадов зданий или декоративных сооружений рекомендуется отдавать предпочтение профессионалам, способным приготовить раствор в соответствии с требованиями, добавив в него необходимое количество песка или других компонентов, чтобы удержать толщину кладки в необходимых пределах.

Особое значение имеют климатические условия и последующая эксплуатация объекта при кладке. При укладке при низких температурах рекомендуется добавлять в раствор специальные добавки. При этом швы необходимо делать минимальными, что позволяет уменьшить влияние негативных факторов на раствор и сделать кладку монолитной.

По ГОСТ также допускается незначительное отклонение швов от указанных значений, но отклонения не должны быть более 3 мм, иногда допустимо 5 мм.

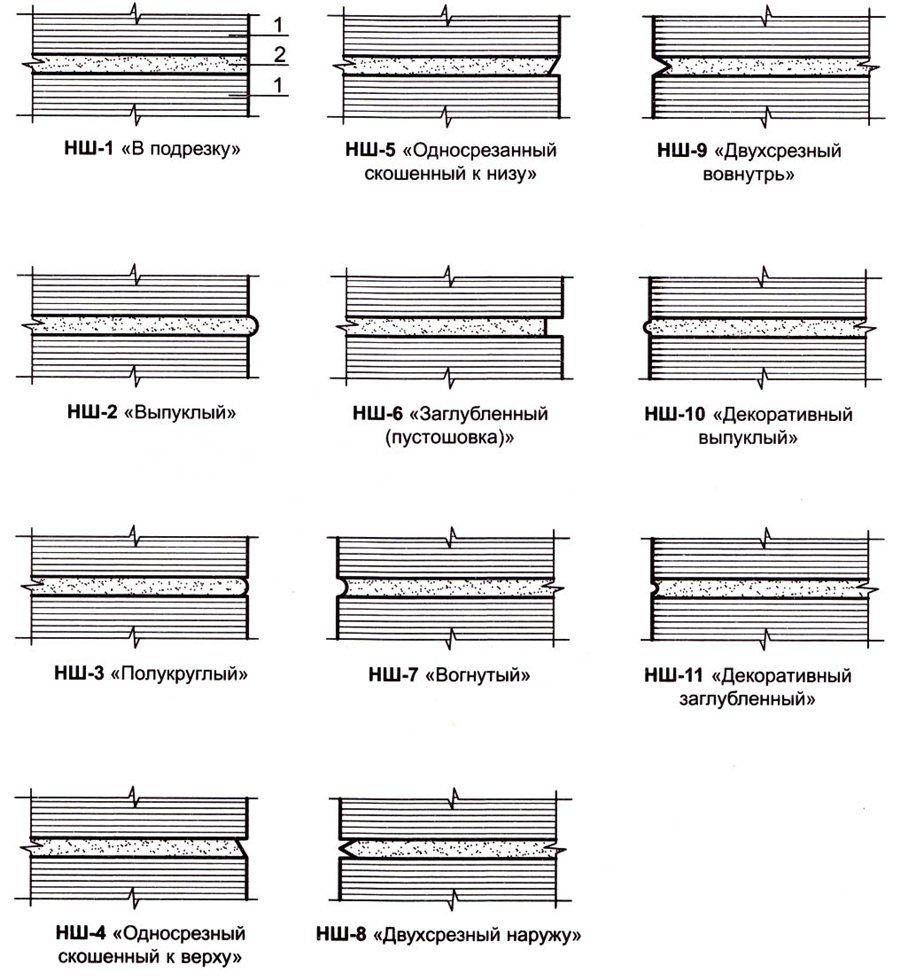

Типы швов

Сегодня вы можете найти такие виды швов:

• обрезки;
• однозаходный;
• пустошь;
• выпуклый;
• двойной вырез.

Требования СНиП

Все строительные камни, которые применяются при возведении сооружений, должны быть выбраны в соответствии с нормами на различные виды строительных материалов, что также определяет СНиП. Кирпич, который используется для наружной кладки, должен иметь прямоугольную форму и четкие грани. Каждый строительный камень перед укладкой визуально осматривается мастером.

Также важно правильно приготовить раствор, который должен иметь подвижность не более 7 см. Для обеспечения таких параметров может потребоваться добавление в цементную смесь различных компонентов, в том числе пластификаторов, извести и химических добавок. Эти компоненты вводятся в зависимости от требований производителя.

Зимой рекомендуется поддерживать температуру раствора не ниже +25 градусов. Если условия не позволяют выдержать такой температуры, то в раствор необходимо добавить пластификаторы.

Также СНиП определяет, что запрещается применять строительные камни, не имеющие соответствующих сертификатов, особенно при возведении жилых домов.

Технологические особенности кладки

Эти пункты также регламентируются ГОСТом, поэтому все строительные работы должны выполняться в соответствии с проектами и выполняться квалифицированными каменщиками в зависимости от их категории. Любая кладка регламентируется СНиП в порядке выполнения работ.

1. Разметка места для стены.
2. Определение проемов для дверей и окон.
3. Установка приказов.

При возведении многоэтажного дома работы ведутся поэтапно, и после форсирования первого этажа делается перекрытие. Далее возводятся внутренние стены и при необходимости армируются.

Используемый инструмент должен быть надежным, соответствовать спецификациям и находиться в рабочем состоянии. При выполнении работ необходимо строго соблюдать требования безопасности СНиП. Если здание высотное, то все рабочие должны иметь специальные ремни для работы на высоте. Все каменщики, работающие с подачей материала, должны иметь удостоверение стропальщика и связь друг с другом для обеспечения слаженной работы. На участке не должно быть посторонних предметов, которые будут мешать работе.

Вышивка

Важную роль в обеспечении законченного вида конструкции играет расшивка, которая выполняется после укладки кирпича. Он бывает разного типа и защищает от проникновения воды в кирпич и раствор, что увеличивает срок эксплуатации здания. Расстояние между кирпичами сшивается с помощью специальных приспособлений, что позволяет сформировать четкий шов. При необходимости в растворы добавляют специальные компоненты для повышения адгезии. Такая конструкция после присоединения приобретает более привлекательный вид.

Сама по соединению работа кропотлива и требует от работника определенного навыка. На последнем этапе необходимо постоянно контролировать размеры швов и соблюдение технологических режимов в зависимости от элемента кладки.

Строительство любой конструкции начинается с выкладки углов с фиксацией ордера, представляющего собой специальную планку для регулировки уровня кладки. Если стена будет дополнительно утепляться или отделываться другими материалами, то раствор необходимо затопить между кирпичами так, чтобы он не выступал наружу. После возведения углов необходимо произвести корректировку, чтобы в дальнейшем стены были без уклонов. А также рекомендуется возводить сразу несколько рядов кирпича, давая время раствору схватиться, чтобы это не повлияло на геометрию стены.

Из видео ниже вы узнаете, как сделать идеальный шов кирпичной кладки.

Каркас – Параллельный шов между гипсокартоном и оштукатуренным кирпичом

спросил 2 года 11 месяцев назад

Изменено 2 года, 11 месяцев назад

Просмотрено 76 раз

Большая часть внутренних стен в моем строящемся доме сделана из однослойного кирпича со штукатуркой.

В некоторых местах нам нужны «полые» двери, и в кирпичной кладке было оставлено место для полости, намерение состоит в том, чтобы полость была построена с использованием гипсокартона (или, возможно, доски wedi), вполне возможно, с использованием комплекта «карманной двери» PC Henderson для обрамления.

Один из людей, которых я процитировал по дверному проему, выразил обеспокоенность по поводу соединения «гипсовой доски» с оштукатуренной кирпичной кладкой — по его мнению, здесь, вероятно, будет образовываться трещина.

Во-первых, мне было интересно, насколько это серьезное опасение, если все сделано правильно, может ли образоваться трещина?

А во-вторых, мне было интересно, как лучше всего здесь поступить. Система полостей бывает разной ширины… Было бы лучше попытаться сопоставить «толщину готовой стены» полости + гипсокартона с «толщиной готовой стены» кирпичной кладки + штукатурки, а затем просто сделать тонкий слой, чтобы соединить их.

Или было бы лучше, чтобы полость + гипсокартон были примерно такой же толщины, как кирпич, а затем нанести толстую штукатурку поверх обоих, чтобы соединить их?

Какие еще советы по предотвращению неприятностей?

Я сделал небольшой поясняющий рисунок (кирпичная часть не в масштабе или что-то в этом роде, просто чтобы дать представление.

Изображение одной из кирпичных стен с пространством для дверного проема (примерно половина этого пространства станет дверным проемом), другая половина будет обрамлена для прохода двери. (Извините, фото не лучшее, постараюсь сделать получше, когда в следующий раз буду на месте.

• гипсокартон
• каркас
• кирпич
• штукатурка
• трещина
