Ширина обрешетки под профнастил: расчет + инструктаж как сделать правильно

Содержание

Шаг обрешетки под профнастил мп 20. Шаг обрешетки под профнастил: расчет, монтаж

[REQ_ERR: OPERATION_TIMEDOUT] [KTrafficClient] Something is wrong. Enable debug mode to see the reason.

Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,,7 мм, настилают на основание с шириной шага ,5 м. При этом несущая способность такой крыши будет составлять кг, благодаря чему ее можно легко обслуживать.

Шаг обрешетки под профнастил — инструкция по креплению обрешетки

Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов.

Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге. Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей.

Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал. Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

Тема в разделе ” Металлические кровли “, создана пользователем Sotanin , Искать только в заголовках Сообщения пользователя: Имена участников разделяйте запятой.

Прочность профлиста и его устойчивость к механическим повреждениям обеспечивается за счет дополнительных вертикальных ребер жесткости. Несущая способность материала возрастает с увеличением высоты волны изделия. Обрешетка под профлист монтируется в зависимости от вида и массы кровельного материала.

Также необходимо учитывать площадь ската и угол его наклона. Промежуток обрешетки определяется строительными нормами. Профнастил несущего типа имеет высоту волны более 8 см, поэтому характеризуется повышенной жесткостью.

Следовательно, укладку можно выполнять на обрешетку, у которой расстояние обрешетки для профнастила составляет метра, а наклон крыши превышает 8 градусов. Чтобы разобраться с вопросом, как правильно сделать обрешетку крыши под профнастил, нужно изучить характеристики кровельного материала.

Инструкция по монтажу профилированного кровельного листа Металл Профиль

Универсальный и несущий профнастил имеет высоту волны более 3,5 см, для его изготовления используют оцинкованную сталь с толщиной листа 0,,7 мм. Настилать такой материал можно на обрешетку с шагом между элементами до 1,5 метров. Несущие способности такой крыши составляют до кг, что во многом упрощает ее обслуживание. Профнастил стеновых марок имеет высоту волны не более 2,1 см, что делает материал менее прочным.

Следовательно, его укладка должна выполняться на сплошную обрешетку.

Виды и назначение

Это предотвратит деформацию кровельного материала под воздействием снежного покрова. При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:. При строительстве крыши основное внимание уделяют внешнему материалу отделки, однако при планировании такой работы очень мало, кто задумывается о том, как нужно делать обрешетку такой конструкции. Стоит отметить, что именно от нее будет зависеть качество и долговечность кровли, так как на брусья крепится весь строительный материал, и они обеспечивают прочность и жесткость покрытия.

Как правило, обрешетка под профилированный настил представляет собой деревянные брусья, которые крепятся гвоздями или саморезами перпендикулярно стропильным ногам.

Наличие обрешетки обеспечит надежность и прочность, а также равномерное распределение всех нагрузок. Делают основу под профнастил из деревянных досок, жердей или теса.

Под обрешетку нужно положить слой гидроизоляции и утеплителя, где как раз останется вентиляционный зазор для профнастила.

Сплошной настил нужно делать вокруг дымоходов, вентиляционных труб, пожарных люков и иных конструкций, которым необходима дополнительная жесткость. Металлическую обрешетку крыши рекомендуют использовать под профнастил только в том случае, если профильный лист толще 0,7 мм, так как данный показатель влияет на вес металла.

Перед началом работ нужно замерить весь периметр обрешечиваемой системы, обязательно учитывая водостоки, трубы, карнизные свесы и т. После того, как вы проведете все замеры можно приступать к укладке стальных труб и сваривать их, используя дуговую сварку.

Несмотря на хорошую прочность металла, сварочные места, к сожалению, могут быть подвержены влиянию коррозии, для того чтобы продлить их жизнь нужно обязательно покрыть такие участки грунтовкой и эмалью для наружных работ.

Стропильную доску и гофролист необходимо крепить при помощи саморезов. Обратите внимание, металл не нужно пробивать гвоздями, так как это очень плохо сказывается на показателях геометрической точности.

Крепление профилированного настила к основе необходимо делать с помощью саморезов или гвоздей, которые нужно вбивать в каждое стропило кровли. При этом крепления должны быть в 2 раза больше обрешетки. К примеру, если брус равняется 75Х75 мм, то крепежный элемент должен быть мм. Стоит отметить, что обеспечить прочность крыши при очень больших нагрузках можно, установив двухслойную основу.

В статье собрана информация о правильном выборе и монтаже обрешетки под профнастил. Это достаточно серьезная тема, ведь крепкая крыша — это залог комфортной жизни в доме, а профлисты в качестве кровельного материала обладают рядом особенностей, которые надо обязательно учитывать. Прочитав статью, Вы узнаете, на каком материале для обрешетки остановить свой выбор, какие есть нюансы при расчете и монтаже основания под профнастил. Материал пользуется большим спросом потому, благодаря своим отменным свойствам. Он достаточно прочен, но в тоже время имеет небольшой вес.

Ее нижний ряд должен быть выполнен в виде разреженной обрешетки параллельно коньку, а верхний, перпендикулярно. Для обшивки стен применяют самый обычный профилированный настил, высота которого равняется 20 мм, так как листы с большим размером вблизи выглядят очень громоздко. Стандартная толщина профнастила равняется 0,5 мм. Внешний вид облицованной стены будет зависеть от правильности проведенных работ и качества обрешетки.

Наилучшим вариантом для обрешетки стены будет оцинкованный профиль толщиной 0,5 -0,6 мм. Крепить профнастил нужно к кронштейнам, стандартная длина которого достигает мм. Шаг основы под профилированный настил составляет — мм.

Главным условием при монтаже кронштейнов в горизонтальном направлении является то, что поверхность трубок должна находиться в одной линии, так как именно на нее и будет устанавливаться обрешетка. Обратите внимание, что принцип установки кронштейнов и обрешетки очень похож на установку маячков для штукатурки стен.

Крепить обрешетку к кронштейнам необходимо сверху в трубку при помощи саморезов 5,5Х25 мм или 4,8Х19 мм.

Чтобы монтаж профилированного настила на стены был сделан качественно, по верхней и нижней кромке оконного проема и над дверью обязательно нужно установить обрешетку. Расчет основы под профнастил входит в состав абсолютно всех расчетов при подготовке работ по строительству крыши.

На основании проведенных расчетов выбирается необходимый материал, который будет использоваться в строительстве.

Обрешетка под профнастил

Стоит учитывать, что размеры доски полностью будут зависеть от применяемого профиля. Стоимость обрешетки зависит от многих факторов, например, толщины и высоты досок или бруса. Если вы будете производить все работы самостоятельно, то, конечно же, вам это обойдется значительно дешевле, так как заплатите вы только за материал.

Монтажные работы проводите только в сухую погоду, чтобы обрешетка под профнастил не деформировались от влажности.

На первый взгляд может показаться, что основным элементом любой скатной кровли являются стропила. Но с этим утверждением можно смело поспорить. Основная функция стропильной системы — это передача нагрузки несущим строительным конструкциям, то есть стенам и фундаменту здания.

Внешние нагрузки, воздействующие на кровельную систему, очень велики. Это и ураганные ветры, и проливные дожди, и обильные снегопады. Но все они, в первую очередь, воздействуют на прикрепленное к обрешетке кровельное покрытие. Поэтому именно обрешетка крыши под профнастил, по сути, является основным элементом конструкции кровли.

Именно разрушение обрешетки под профнастил из-за ошибок в расчете или низкого качества монтажа приводит к провисанию кровли, нарушению гидро- и теплоизоляции и даже к обвалу крыши. Большее бедствие, особенно, если это случается в холодную ненастную погоду, трудно себе даже представить. Поэтому устройство обрешетки под профнастил необходимо выполнять с особой тщательностью и аккуратностью.

Существуют два основных типа обрешетки, используемых при строительстве жилых зданий — это сплошная и разреженная. Устройство сплошной обрешетки определяется уже самим ее названием — доски или брусья в ней монтируются вплотную друг к другу. Обычно для экономии материала сплошную обрешетку выполняют из доски.

В разреженной обрешетке, бруски устанавливаются перпендикулярно стропилам с определенными промежутками. Эти промежутки и есть, так называемый, шаг обрешетки под профнастил. Он зависит от высоты волны или трапеции профнастила, которые определяют его собственную несущую способность.

При этом, чем больше угол наклона, тем больше шаг и тем меньшей несущей способности должен быть профнастил. Расчет обрешетки под профнастил производится на основании планируемого уклона и марки профлиста. Кроме того, в обязательном порядке учитываются коэффициенты ветровых и снеговых нагрузок для местностей с особыми условиями эксплуатации.

В частности, для местностей с частыми и сильными ветрами рекомендуется значительно уменьшать шаг обрешетки, вплоть до двукратного его сокращения. Стоит учитывать, что обрешетка для профлиста — это только верхний слой кровельного пирога, к которой непосредственно и крепится профнастил. Помимо нее существует еще и, так называемая, контробрешетка.

Она выполняется из бруса толщиной мм и служит для создания вентиляционного зазора под листами кровельного покрытия. Бруски контробрешетки крепятся поверх уложенной на стропила пароизоляции вдоль стропильных ног, и уже к ним крепится сама обрешетка.

Обрешетка под кровельное покрытие

Крепление профнастила к обрешетке выполняется специальными кровельными саморезами с уплотнительной резиновой прокладкой.

На скате кровли саморез завинчивается в нижнюю волну или трапецию профлиста. Это обеспечивает наиболее плотное прилегание покрытия к обрешетке и сводит к минимуму возможность протечек в месте крепления. В местах крепления конька, он крепится к обрешетке через верхнюю волну профнастила. Сделав необходимые расчеты и выполнив все приведенные выше рекомендации, вы сможете самостоятельно смонтировать действительно надежную обрешетку для профнастила, которая не потребует каких-либо дополнительных вложений в течение всего срока службы кровельного покрытия.

В большинстве случаев современные строительные материалы предназначены для целевого применения. Именно при целевом использовании можно в полной мере можно оценить все их достоинства. Являясь исключением, металлический профилированный лист на сегодня один из немногих универсальных строительных материалов.

С одинаковым успехом его используют для покрытия крыш, облицовки фасадов зданий, производства стеновых и кровельных сэндвич-панелей, изготовления различных конструктивных элементов модульных зданий и сооружений, строительства ограждений. Такая широкая сфера применения привела к необходимости производства большого количества марок профнастила, существенно отличающихся одна другой. Для того чтобы разобраться во всем этом многообразии и решить, какой профнастил выбрать для крыши, нужно знать, по каким характеристикам отличаются различные виды профилированного листа.

Для чего нужно утепление кровли из профнастила? Ответ на этот вопрос достаточно очевиден. Поэтому правильное и эффективное утепление кровли — это задача первостепенной важности. Утепление кровли из профлиста и сокращение потерь тепла через крышу позволяет уменьшить расход энергии, расходуемой на нагрев воздуха в помещении.

Нюансы расчета обрешетки под профнастил

Общеизвестно, что теплый воздух легче холодного и поднимается вверх под перекрытие здания. Именно поэтому утепленная крыша из профнастила позволяет сделать условия в помещении более комфортными и существенно снизить затраты на отопление.

Идеальным утеплителем считается вакуум, очень близок к нему по характеристикам и обычный окружающий нас сухой воздух. Именно эта характеристика наиболее важна для любого утеплителя. Выдерживаемая нагрузка прямо зависима от высоты профиля: чем более высота, тем большую нагрузку конструкция сможет выдержать. Если угол наклона крыши до пятнадцати градусов, обычно устанавливают профнастил типа С20, при этом используется сплошная обрешётка, а сами профильные листы кладутся внахлест, в две волны.

При применении профилированного листа типа С35 обрешетка будет конструироваться с шагом в тридцать сантиметров и нахлестом в одну волну. Иногда возможен шаг в шестьдесят пять сантиметров, но при этом значительно снижается величина допустимой нагрузки. Шаг пятьдесят сантиметров используется для профнастила типа С44 или выше. Для профилактики и сохранности деревянных элементов обрешетки доски следует обработать специализироваными антисептическими составами.

Этот шаг сбережет древесину от распространения плесневого грибка, а также сохранит от насекомых и вредителей.

Данное действие необязательно, но если вы хотите, чтобы ваша крыша служила дольше, рекомендовано использовать этот совет. Основным крепежным материалом для закрепления профнастила на крыше является специально разработанный для данной цели саморез.

Он представляет собой своеобразные болты со сверлом в конце, а так же обладает специальной резиновой прокладкой возле шляпки. Для поддержания стиля вашей крыши, шляпки на саморезах имеют цвета, сходные с цветами профнастила. Саморезы прикрепляют профнастил к обрешетке только в нижней части волны. Так же в качестве креплений возможно использовать кровельные гвозди и v-образные крепления.

У каждого из способов есть свои преимущества и недостатки.

Обрешетка под профлист с21

Следует отметить, что гвозди хорошо исполняют свою функцию при креплении профнастила в качестве защитных щитов, а также для облицовки стен. V-образные крепления применяются для закрепления профильных листов в качестве потолка. Профильные листы укладываются по направлению от нижнего ряда к верхнему. Нужно помнить, что первый ряд листов должен выступать на восемь — пятнадцать сантиметров от стены, дабы защитить ее от нежелательного влияния влаги. Шаг обрешетки под профнастил — инструкция по креплению обрешетки 0.

Шаг обрешетки под профнастил. Схема укладки материала. Крепление профнастила к обрешетке.

под профнастил, шифер, мягкую кровлю- Пошагово +Видео

Строительство дома заканчивается очень важным и ответственным шагом, т.е. постройкой обрешетки и укладкой специальных покрытий кровли. На этом этапе развития в строительстве дома главную роль играет профнастил. По своим характеристикам, профнастил  удобен и эффективен, обладает высокими прочностными качествами и всеми главными свойствами для хорошей надежной функции защиты крыши.

[contents]

Но, важным и главным этапом при строительстве кровли является предварительная обрешетка под профнастил. Обрешетка должна быть правильной структуры и надежно выполнять свою основную задачу – прочно фиксировать материал, покрывающий крышу вашего дома. Как правило, обрешетку составляют из досок либо брусков, установленных на прочную качественную опору. Только после этого всю конструкцию фиксируют специальными скобами. При правильном монтаже каркаса, установленная обрешетка будет прочной и не подвержена влиянию влаги и плесени.

Основными строительными материалами для обрешётки являются металлические каркасы или древесина.

Дерево используют для постройки кровли в частных загородных домах. А металлический каркас применяют для промышленных предприятий. Материал обрешетки и его структура могут варьироваться в зависимости от внешней нагрузки на кровлю, а так же от характерных особенностей жилой постройки.

Шаг обрешетки и варианты крепления

На сегодняшний день существуют два основных варианта кровель при монтаже профнастила:

1) Односкатные крыши используют в основном для строительства промышленных либо  хозяйственных построек.

2) Двускатные крыши используют для строительства жилых домов. При этом наклон кровли при разных типах построек может варьироваться от 0 до 50 градусов. Схема дома должна быть идеально продумана и точно рассчитана.

Основные составляющие элементы обрешетки – это деревянные брусья. Их укладывают перпендикулярно стропам с определенным шагом.

Скрепляют обычно при помощи гвоздей. Правильно выполненная конструкция крыши будет прочной, и нагрузка будет распределяться равномерно.

Центральную доску в обрешетке крепят вдоль карниза, при чем, она должна быть шире других досок. В местах, где будут установлены дымоходные трубы, пожарный люк и вентиляция необходимо монтировать дополнительные доски.

Шаг обрешетки под профнастил выполняют через тридцать сантиметров.

Саму обрешетку крепят уже после того, как был установлен изоляционный слой под профнастил и выведена вентиляционная система. Толщину рассчитывают, опираясь на высоту профлистов и длину элементов и деталей крепежа, которые удерживают профиль с внешней стороны.



Для того, чтобы правильно рассчитать шаг, нужно помнить о сечении профиля и толщине строительного материала. А при снижении угла кровли уменьшается также и расстояние между досками обрешётки.

В торцах крыши с двух сторон устанавливают ветровые доски. Их располагают выше основной обрешетки на такое расстояние, на какое поднимется сам профнастил.

Кроме вышеперечисленных моментов, на длину шага обрешетки могут влиять наклон крыши и климатические условия. Т.е. это определенные внешние нагрузки от ветра, дождя и снега. Можно создать специальный зазор при строительстве кровли для борьбы с ветром. Нагрузка, которую может выдержать кровля, будет зависеть от высоты профиля. Чем выше профиль, тем большую нагрузку выдержит конструкция.

При угле наклона кровли до пятнадцати градусов, монтируют профнастил С21, при этом используют сплошную обрешётку, а все профильные листы кладут внахлест. При использовании профилированных листов типа С35, шаг обрешетки будет составлять тридцать сантиметров с нахлестом в одну волну.

Шаг обрешетки в шестьдесят пять сантиметров используют значительно реже, так как уменьшается величина внешней нагрузки. При шаге обрешетки крыши в пятьдесят сантиметров применяют профнастил С44 и выше.

Для сохранности и профилактики деревянных деталей обрешетки следует их обработать специальными антисептическими смесями. Данный шаг сбережет дерево от появления влаги и грибка, а также отлично сохранит его от вредителей и насекомых. Такая обработка необязательна, но если вы хотите увеличить срок службы вашей крыши, рекомендуем вам использовать данный совет.

Крепежные элементы для обрешетки

Главным крепежным материалом для крепления на крыше профнастила является специальный  саморез. Это своеобразный болт с резиновой прокладкой шляпки и со сверлом в конце. Для того, чтобы не было видно саморезов на крыше вашего дома, их шляпки выполняют разных цветов. Таким образом, вы сможете подобрать необходимый цвет саморезов под ваш профнастил.

Саморезы крепят профильные листы к обрешетке только с нижней части волны. В качестве крепления так же используют кровельные гвозди и специальные крепления.

У каждого из выше представленного способа есть свои плюсы и минусы. Например, гвозди отлично исполняют свою главную функцию при креплении профильных листов на крышу, а также для шага обрешетки стен дома. А специальные крепления используют для закрепления профнастила под потолок.

Все профильные листы устанавливают от нижнего ряда к верхнему. И первый ряд листов необходимо монтировать с выступом на восемь или десять сантиметров от стены, чтобы защитить ее от появления плесневых грибков и влаги.


Обрешетка под профнастил: шаг обрешетки и монтаж

Существует ошибочное мнение, что долговечность и прочность крыш и навесов зависит исключительно от цены и качества кровельного материала. Очень редко клиенты, строители и специалисты по планировке кровельных работ уделяют внимание обрешетке. А ведь именно она существует залогом того, насколько долго продержится, к примеру, профнастил.

В данном случае именно на примере профнастила мы рассмотрим обустройство обрешетки. Покрывать кровлю именно профнастилом многих хозяев убеждает большое количество плюсов этого материала: ценовая политика, легкость при монтаже, прочности при достаточно небольшом весе и незначительная нагрузка на систему обрешетки, что позволяет сэкономить на ее обустройстве. При использовании других кровельных материалов, сумма материальных вложений значительно возрастает. Поэтому, при использовании этого материала есть возможность обойтись без вмешательства профессионалов. Хозяин сооружения может самостоятельно выполнить все необходимые работы.

Внимание!!! Наши читатели считают, что утренняя рыбалка – миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Обрешетка

Профнастил можно использовать как для сельскохозяйственных сооружений (сараи, складские помещения), так и для обустройства домов и гаражей. Этот материал легко выдерживает сильные порывы ветра, ливни, град и снегопады. Прикрепление производится саморезами, которые вкручиваются в углубление между волнами, под них помещаются специальные резиновые прокладки, которые защищают профнастил от коррозии и механических повреждений.

Конструкция обрешетки, которая предназначена для профнастила, выбирается в соответствии с углом наклона кровли, а также самим видом материала. К примеру, при уменьшении ширины и высоты гофры, шаг обрешетки также уменьшается.

В зависимости от ската кровли постройки (двускатная или односкатная) выбирается образец кровли и соответственно строение обрешетки. Наиболее простой в креплении и проектировке является односкатная, но при грамотном планировании есть возможность стать владельцем более сложной конструкции. Большое количество строительных фирм предлагает огромный выбор профильных листов. Они разнятся разнообразной гаммой цветов, толщиной и шириной гофры. При выборе профильного листа, а также ската кровли необходимо обратить особое внимание на климатические условия в Вашем регионе. В большей части от этого зависит долговечность и качество кровли и конструкции.

Преимущества обрешеток

Обрешетка конструкции кровли под профнастил имеет несколько весомых преимуществ:

Устройство крыши

  • Она универсальна.
  • Элементарный монтаж подрешетки, сделать который под силу даже самому хозяину сооружения, без приглашения специалистов.
  • Многофункциональность. Во впадинах между досками подрешетки есть возможность проводить необходимые коммуникации.

Основа подрешетки может быть дерево (то есть брусья) или металл. Расчёт и выбор материала идет с учетом того, что чем меньше угол крыши, тем больше идет нагрузка на саму обрешетку, поэтому материал нужно выбирать с учетом этого аспекта. Металлическая обрешетка обязательно должна быть из нержавеющей стали, так как под крышей часто скапливается конденсат и поэтому есть вероятность ржавления и коррозии конструкции. Еще одной угрозой деревянному материалу будут грибки, бактерии и микроорганизмы. Во влажной среде они размножаются чрезвычайно быстро и поражают всю поверхность досок. Чтобы избежать этого явления, перед установкой деревянного материала необходимо обработать его антисептиками. Также, если в Вашем регионе часто устанавливается высокая температура окружающей среды, то соответственно крыша нагревается очень сильно, в таком случае специалисты рекомендуют провести противопожарную обработку. Существуют некоторые виды обрабатывающих материалов, которые позволяют провести обе данные обработки одновременно за одни раз.

Обрешетки под профильный лист могут быть и деревянными по той причине, что сам материал достаточно легкий и большой вес конструкции не грозит.

Шаг обрешетки

Конструкции под профилированные листы делятся на такие подвиды:

Таблица расчета шага обрешетки

  1. Сплошная. Остановив свой взгляд на данной конструкции необходимо помнить, что доски из-за сбора конденсата под конструкцией или высокой температуры могут разбухать или усыхать соответственно, поэтому при монтаже обрешетки нужно оставлять небольшие зазоры, примерно 8-10 миллиметров.
  2. Со стандартным шагом. Этот вид наиболее распространен и популярен. При таком шаге обрешетки он достигает 20-45 сантиметров.
  3. Разреженная. Подрешетка с наиболее редким шагом. Расстояние между брусьями или досками может достигать от 55 до 75 сантиметров.

Ширина доски не должна превышать 15 сантиметров, а необходимая толщина составляет 20-50 мм. Размер и длина шага всегда зависит от толщины профнастила и его сечения.

Устройство обрешетки

Прежде чем устанавливать саму конструкцию, необходимо поместить под нее гидроизоляционный слой, а также утеплитель. Основной брус или доска подрешетки, так как она несет наиболее большой груз, должна быть в несколько раз толще всех остальных. Если конструкция предусматривает дымоход, отверстия для труб или коммуникаций, то на эти места крепятся дополнительные брусья. Специалистами рекомендуется в случае существования таких отверстий использовать сплошную подрешетку, так как кровля такого вида нуждается в особенной поддержке и жесткости.

Монтаж

Выбрав вид и устройство конструкции, приступаем монтажу. После укладки слоев гидроизоляции и утеплителя поверх стропил, горизонтально, параллельно карнизу крепятся брусья с помощью строительного степлера или гвоздей. Если необходимо использование дополнительных металлических элементов, то специалисты рекомендуют применять саморезы. Для того чтобы безошибочно строго параллельно крепить доски, необходимо использовать уровень или же натянуть от одной стены к другой нитку или веревку.

Виды обрешетки

Не нужно забывать о ветровых досках, которые обязательно должны быть установлены на уровень выше от самой подрешетки.

Сам монтаж конструкции выполняется строго снизу вверх. Каждый из концов доски должен быть закреплен сверху и снизу одним гвоздем или саморезом к стропилу. Стыкуют доски также на стропиле. Под саморезы помещают необходимые резиновые подкладки, которые служат дополнительным укреплением.

Размеры

Размеры обрешеток измеряются в соответствии с углом наклона крыши. Выведена зависимость: чем больше уклон, тем тоньше должен быть профильный лист, а обрешетка крыши под профнастил в таком случае выбирается сплошная. К примеру, при крыше, угол наклона которой равен 20 градусам, толщина листа будет составлять менее 0,5 мм, вид обрешетки – сплошной.

Подсказку при расчете обрешетки клиенту дадут ее производители. Когда клиент определяется с видом профильного листа, ему выдается дополнительная документация, в которой указаны требования к укладочному материалу, его толщине, ширине.Рекомендуется рассчитывать крышу, которая может выдержать более 500 килограмм на квадратный метр. Такая кровля выдержит необходимые нагрузки: ливни, обильные снегопады, а также перемещение человека по ней в случае необходимого ремонта или чистки.
Если брать пример частной практики, то самым популярным считается профильный лист с высотой профиля 35 мм, его толщина составляет более 0,5 мм. Если клиент выбирает профнастил с высотой профиля менее 21 мм, то на таких крышах не рекомендуется ходить и необходимо как можно чаще счищать с них снег и сливать воду с труднодоступных мест, так как жесткость такой кровли с обрешеткой минимальна.

Расчет материала

Для того чтобы наиболее точно знать количество необходимого материала, нужно вымерять длину и ширину ската, также рассчитать необходимое количество для дымоходов и люков. Потом к своему результату дополнительно прибавить 10%, так как существует вероятность ошибки в расчетах, из-за которой произойдет лишняя трата материала, погрешность монтировщиков, из-за которых часть брусков пойдет в отходы, а также необходимость подрезать некоторые доски для того, чтобы они подошли по размеру в сложно доступные места для монтажа.

http://www.youtube.com/watch?v=tAS3YUecsdA

Материал должен быть тщательно высушен, его поверхности относительно гладкими и прямолинейными. Наиболее подходящими деревьями, из которых он будет сделан, считаются:

  • Ель.
  • Сосна.
  • Бук.
  • Ольха.

Обрешетка под профнастил своими руками

Обрешетка под профнастил своими руками

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

  • Стоек вертикальных;
  • Подкосов наклонных;
  • Ног наклонных стропильных.

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

  1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
  2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
  3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Видео — крыша из профнастила своими руками

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

  • Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
  • Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

  1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
  2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
  3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

  • Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
  • Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
  • Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
  • Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
  • Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Какой должен быть шаг обрешетки под профнастил?

Какой должен быть шаг обрешетки под профнастил?

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.

Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.

Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.

Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

Деформация покрытия после первого снегопада.

Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.

Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

  • Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
  • Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

  1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
  2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
  3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

  • Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
  • Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
  • Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
  • Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
  • Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Как монтировать обрешетку под профнастил на крышу

Конструкция обрешетки под профнастил зависит от площади и наклона поверхности, а также от массы и других особенностей самого материала. Профнастил представляет собой легкие листы из оцинкованной стали с полимерным либо лакокрасочным покрытием. Листы имеют волнообразный, трапециевидный, квадратный или более сложный рельеф, увеличивающий жесткость и прочность на изгиб. В отличие от шифера и черепицы металлические изделия способны пружинить при физических нагрузках. Это повышает их устойчивость к внешним воздействиям. В качестве основы используют деревянный плоский каркас из гибких досок и брусьев либо покрытие из металла. Собрать его можно своими руками, но одному человеку сделать это будет сложно. Работать лучше вдвоем или втроем.

Как сделать обрешетку под профнастил на крышу

Расчет конструкции

Конструкция представляет собой систему из вертикальных и горизонтальных несущих элементов, скрепленных между собой и уложенных на стропила. Она должна выдерживать свою собственную массу, а также воздействие ветра, вес облицовки и снежного покрова. Если дом стоит возле высоких деревьев, необходимо предусмотреть запас прочности — сверху может упасть тяжелая ветка. Надежность каркаса зависит от материала, из которого он изготовлен, а также от того, насколько близко друг от друга стоят опоры.

Учитываем давление снежного покрова и сила ветра

При проектировании следует учитывать климатические особенности. Толщина снежного покрова обладает большой массой и оказывает значительное давление на кровлю и стены. Чтобы правильно рассчитать эту нагрузку, можно использовать специальные таблицы, в которых указана толщина снежного покрова, характерная для определенного региона.

Чем больше угол ската, тем меньше на нем задерживается осадков, и тем выше расход стройматериалов.

Важно учитывать силу ветра. Нагрузка, создаваемая воздушным потоком, может достигать 400 кг/м 2 . В ветреных регионах не рекомендуется делать скат крыши с наклоном, превышающим 30 градусов.

Необходимые данные можно узнать из климатических карт и таблиц либо из готовых проектов. Если здание является объектом индивидуального жилищного строительства, при проектировании придется учесть требования ГОСТов и СНиПов. В них учитываются особенности региона.

Рассчитываем шаг обрешетки под профнастил

Его выбирают в зависимости от того, какое покрытие будет использоваться.

  • Разреженный каркас — применяется для легких гофрированных листов. Подходит для крутых скатов. Расстояние между элементами — 50-75 см. Чтобы увеличить его несущую способность, вниз монтируют диагональные рейки.
  • С обычным шагом — 20-40 см.
  • Со сплошной обшивкой — состоит из несущих брусков, которые крепят на стропила, и перпендикулярных досок, уложенных с небольшими зазорами. Для плоских и пологих кровель, испытывающих большое давление собственного веса и снегового покрова, используют влагостойкую фанеру или плиты OSB. Они прочнее натуральной древесины и не подвержены температурно-влажностным деформациям. Эти материалы понадобятся для участков вокруг дымоходов и внутренних углов.

Расстояние между сборными элементами зависит от несущей способности металлической обшивки. Она указывается в инструкции либо на упаковке. Если профиль способен выдерживать значительную массу, частоту опор делают меньше. Если он легко прогибается, под него укладывают сплошной настил. При расчете важно не допустить ошибки, так как в случае повреждения полностью выпрямить изделия будет невозможно — на поверхности останутся вмятины. Такие листы подлежат замене.

Для обрешетки крыши под профнастил марки С-8 и ската, расположенного под углом 10-20 градусов, подойдет каркас со сплошной фанерной обшивкой. Если толщина стали меньше 0,55 мм, можно сделать настил из досок.

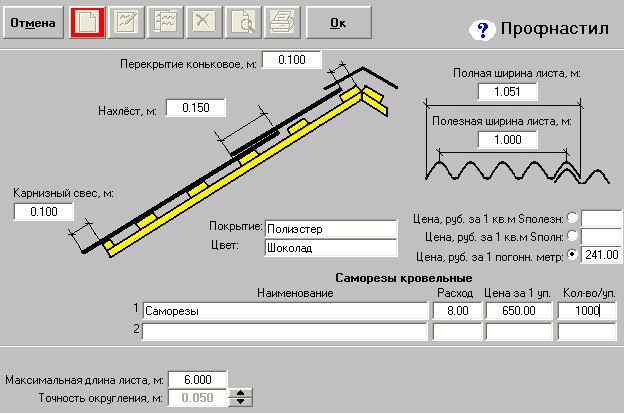

Для расчетов можно воспользоваться онлайн-калькулятором и таблицами на сайте производителя.

Материалы для обрешетки

Дерево

В малоэтажном строительстве чаще используются деревянные элементы. После обработки антипиренами они способны противостоять открытому пламени. Они прослужат десятки лет, если их пропитать антисептиками, препятствующими появлению плесени, и покрыть лаком, защищающим от влаги. Используются бук, ольха, хвойные породы. Основную нагрузку принимают на себя брусья сечением 5х5 или 2,3х5 см. Их обшивают досками шириной 10 см и толщиной от 2,2 до 5 см.

Размер деталей выбирается с учетом внешних нагрузок и особенностей кровли. Например, при шаге стропил 0,9 м для тяжелых листов применяют брус 50х50 и доски 3,2х10 см.

Металл

Металлические легче и надежнее. Они не горят и отнимают меньше пространства. К недостаткам металла можно отнести то, что он хорошо резонирует, передавая звуковые волны в помещения. С ним сложнее работать — для него потребуется сварочное либо прочное винтовое соединение. Металлическая обрешетка под профнастил на крышу собирается из оцинкованного либо гальванизированного стального профиля. Ее крепят как к деревянному, так и металлическому основанию. Для определения параметров профиля потребуется технический расчет.

Сбор деревянного каркаса своими руками

Закупать материалы следует с запасом 10% на случай брака или порчи при хранении и транспортировке. Чтобы точно рассчитать его количество, нужно знать размер кровли и расход на 1 м 2 .

Стропила должны быть уже окончательно смонтированы и закреплены на стенах. Их пропитывают антипиренами и антибактериальными составами. Чтобы предотвратить попадание влаги внутрь, поверхность покрывают слоем лака.

Холодный чердак

Если верхнее помещение не планируется отапливать, теплоизоляционный слой располагают на перекрытии, а верхнюю часть делают холодной.

На стропила крепят гидроизоляционный материал. Как правило, это тонкая пленка на основе полиэтилена или рубероид.

Чтобы покрытие дышало, лучше установить диффузную мембрану с высокой паропроницаемостью. Она позволяет удалять изнутри лишнюю влагу, содержащуюся в воздухе, при этом не пропускает воду. Покрытие производится в рулонах. Над карнизом прибивают две планки, располагая одну над другой, а сверху на них укладывают мембрану. Начинают с водосточного желоба, делая нахлест 10 см. Важно не перепутать лицевую и тыльную стороны — иначе кровля не будет дышать, а на потолке появятся подтеки.

Перед тем как сделать обрешетку на крышу под профнастил, на основание наносят разметку.

К стропилам прибивают бруски с установленным шагом. Их высота позволяет воздуху циркулировать между покрытием и гидроизоляционным слоем. Таким образом изнутри удаляется лишняя влага. Для диффузной мембраны такой зазор не нужен. Бруски укладывают под конек, затем его закрывают полосой рубероида, а внизу крепят закладные детали для водосточного желоба.

Доски крепятся к брускам по разметке. Двигаться нужно снизу вверх. Чтобы сэкономить время и не расчерчивать всю поверхность, по краям ставят отметки и натягивают по ним бечевку. Длина гвоздей или саморезов для досок должна превышать их толщину в три раза. Иначе настил может сорвать ветром в непогоду. Ряды обшивки соединяются на бруске. Провисание краев не допускается. На каждую сторону доски нужно вбивать минимум по два гвоздя, чтобы покрытие не выворачивало.

Сверху на конек прибивают либо один брусок, либо несколько в зависимости от его конструкции. Торцы ската закрывают ветровыми досками, размещая их на стыке стены и стропил. Эти элементы защищают чердак от продувания.

Когда все детали установлены, можно приступать к креплению профнастила к деревянной обрешетке.

Утепленный чердак

Для эффективной изоляции необходимо защитить внешнюю сторону кровли. Материалы должны быть негорючими и нетоксичными. Лучше всего с задачей справляется минеральная вата и пенополиуретан. Минеральная вата выпускается в виде плит. Их укладывают в ячейки каркаса. Если плиты не подходят по формату, их обрезают. Некоторые изделия имеют оболочку, и обрезать их нежелательно. Удобнее использовать неформованный материал, равномерно заполняющий ячейки. Волокнистый покров должен быть защищен от влаги не только изнутри, но и снаружи. Для этого используют полиэтиленовую пленку либо дышащие мембраны, пропускающие пар изнутри. Их пришивают к деревянной поверхности строительным степлером. Металлические гофрированные листы монтируют на тонкий защитный слой.

Теплоизоляция работает наиболее эффективно снаружи, так как точка росы в этом случае смещается от стропил в ее толщу. Делая внутренний слой, необходимо провести расчет, чтобы узнать, не сместится ли точка во внутреннюю часть утеплителя. Если это произойдет, на стенах и потолке может появится плесень, а в воздухе появится запах сырости.

Как правильно сделать обрешетку под профнастил?

Обрешетка под профнастил — выбор материала, расчет шага и монтаж

Профлист считается практичным, функциональным материалом, который позволяет в короткие сроки перекрыть крышу. Высокая механическая прочность, устойчивость к коррозии и другим внешним воздействиям делает это недорогое покрытие лидером в малоэтажном жилом и производственном строительстве. Так как профнастил достаточно прост в монтаже, он часто используется при сооружении кровли своими руками. Этот процесс не вызывает никаких сложностей, если грамотно выполнить устройство основания для кровельного материала. В этой статье мы расскажем, как правильно делается обрешетка под профнастил, как сделать расчет шага между рейками, а также выбрать долговечный материал.

Выбор материала

Обрешеткой называют основание, на которое настилают кровельный материал, изготовленное из деревянных реек или металлопрофиля, уложенных перпендикулярно стропильным ногам. Она равномерно распределяет нагрузку на стропильные ноги, предотвращая деформацию поверхности крыши. Профлист монтируется на сплошную или решетчатую обрешетку в соответствии с техническими характеристиками материала. Для изготовления этого элемента стропильной системы используют:

  • Древесину. Натуральное дерево является наиболее распространённым материалом, из которого изготавливается обрешетка под профнастил. Оно легкое, прочное, благодаря чему позволяет создавать прочные, надежные конструкции. Устройство основания из дерева выполняется при помощи необрезной или обрезной доски шириной 150 мм и толщиной 40-50 мм. Недостаток деревянного основания заключается в том, что древесина горит, при контакте с водой гниет, постепенно теряя прочность. Чтобы продлить срок эксплуатации, доски обрабатывают огнебиозащитой.
  • Металл. В производственном строительстве для организации основания под профнастил часто используют металлопрофиль. Металлические конструкции не имеют ограничения по длине, а также обладают большей прочностью при меньшем весе. Устройство основания из металла позволяет увеличить шаг между элементами до 1-1,5 м. Металлические элементы при контакте с водой со временем покрываются ржавчиной, постепенно деформируясь. Однако, срок эксплуатации основания из металла больше, чем у деревянных конструкций.

Важно! Устройство кровли из профлиста начинается с настила обрешетки. Чтобы определить, материал, оптимальное сечение элементов и шаг между ними, нужно сделать расчет. Вычисления основываются на определении нагрузки, которая передает на основание крыши кровельный пирог.

Расчет шага

Профлист считается прочным, легким, устойчивым к механическим повреждениям материалом, жесткость которого увеличивают дополнительные вертикальные ребра жесткости. Чем больше высота волны профнастила, тем выше его несущая способность. Как правило, обрешетка имеет простое устройство, которое зависит от типа и веса материала, а также от площади и угла наклона ската. Шаг обрешетки под профнастил регламентируется строительными нормами, расчет выполняется, исходя из уклона крыши:

  1. Если уклон крыши составляет 15 градусов или меньше, для профнастила монтируется сплошная обрешетка. Для кровельного материала, относящегося к несущему типу, допускается решетчатая конструкция с шагом до 400 мм.
  2. Если угол наклона скатов кровли находится в пределах 15-30 градусов, шаг между элементами обрешетку должен составлять 300-650 мм. Это наиболее распространённое устройство основания для настила профлиста, которое подходит для большинства крыш.
  3. Если уклон крыши превышает 30 градусов, шаг между элементами обрешётки для настила профлиста можно увеличить до 100 см.

Обратите внимание! Несущий профнастил, который обладает повышенной жесткостью, с высотой волны свыше 80 мм монтируется на обрешетку с шагом до 300-400 см, если угол наклона ската крыши превышает 8 градусов.

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

  • Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
  • Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
  • Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
  • Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
  • Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Видео-инструкция

Обрешетка под профнастил своими руками

Правильно выполненная обрешётка под профнастил — гарантия прочности и надёжности крыши

В последнее время большинство строителей и застройщиков в качестве кровельного материала выбирают профнастил. Это качественный материал, способный защитить от действия осадков, бактерий и грибков и надолго сохранить здание.

Монтаж профнастила достаточно простой, но очень важно обязательно соблюдать все строительные нормы и технологии. При укладке профнастила основой основ будет правильная установка балок, стропильной системы и обрешётки.

По основанию крыши прокладывают деревянные или металлические балки. Они должны примерно на полметра выступать из стены. Основой для крыши служит сторпильная система, состоящая из:

  • Стоек вертикальных;
  • Подкосов наклонных;
  • Ног наклонных стропильных.

Стропила устанавливают на расстоянии от 60 до 80 см друг от друга с учётом общей нагрузки здания под определённым углом наклона. Стропила изготавливаются из сухой древесины хвойных пород, чтобы исключить возможную деформацию конструкции. Угол наклона стропил в местах с повышенным снегопадом составляет 35-45 град. В местностях с более умеренными погодными условиями можно делать угол наклона от 20 градусов.

Особое внимание при монтаже профнастила следует уделить обрешётке. Она представляет собой специальную конструкцию, выполненную с учётом параметров крыши, которая и будет служить каркасом для профнастила. В качестве обрешётки применяют металлические элементы и деревянные брусья. Только правильно смонтированный каркас позволит кровле выдерживать повышенные ветровые и снеговые нагрузки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

  1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
  2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
  3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Видео — крыша из профнастила своими руками

Какой должен быть шаг обрешетки под профнастил?

Какой должен быть шаг обрешетки под профнастил?

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Профилированный лист является универсальным материалом, который используют для строительства зданий, возведения заборов, отделки. Довольно часто его применяют в качестве кровельного покрытия, где он тоже зарекомендовал себя с положительной стороны. Здесь важную роль выполняет обрешетка крыши под листовой профнастил, так как именно от качества ее устройства зависит жесткость, прочность и надежность покрытия.

Виды обрешетки

Обрешетка сооружается из досок толщиной 25-30 мм и шириной 100-150 мм, которые набиваются перпендикулярно стропилам (рис. 1). Использовать более толстые и широкие пиломатериалы не имеет смысла. Обрешетка служит основанием для крепления кровельного материала и усиливает пространственную структуру крыши. Также она обеспечивает жесткость и прочность покрытия, исключая его деформацию и повреждение под воздействием эксплуатационных нагрузок.

Не менее важным конструктивным элементом кровельной системы является контробрешетка. Она служит для создания вентиляционного зазора между «кровельным пирогом» и покрытием – вентиляция предупреждает образование конденсата на внутренней поверхности листов. Для устройства применяются рейки толщиной 40-50 мм и шириной примерно 50 мм, которые набиваются на стропила в параллельном с ними направлении (рис. 1).

Рисунок 1. Схема расположения обрешетки и контробрешетки

Устройство качественной кровли из профнастила может выполняться на разные виды обрешеток – стандартную, разреженную или сплошную. Выбирается тип каркаса с учетом климатических условий, уклона крыши и марки профлиста.

Сплошная

Сплошной каркас обычно делается на крышах с минимальным уклоном скатов (до 15°) при условии использования стандартных профилированных листов марки С8, С10 и С20, которые не отличаются высокой жесткостью. Также такой вид обрешетки делается на сложных участках кровли (на ендовах, по периметру мансардных окон, дымоходов) с целью усиления конструкции.

Фото 2. Внешний вид сплошной обрешетки

Шаг сплошной обрешетки под профнастил не регламентируется – здесь требуется только оставлять небольшой зазор (в пределах 5-10 мм) между соседними досками. Необходимость его наличия обусловлена склонностью пиломатериалов изменять размеры под воздействием колебаний температурно-влажностного режима. Отсутствие компенсационного зазора может стать причиной деформации досок.

Стандартная

Стандартная обрешетка под профнастил монтируется с шагом от 200 до 500 мм. Именно эта разновидность каркасов чаще всего используется для укрытия крыш с наклоном от 15° профнастилом типа С10, С20 и С21.

Фото 3. Стандартный каркас под профлист с небольшим шагом

Разреженная

Такая конструкция оптимально подходит для особо жестких профилированных листов марок НС-35 и выше. Например, шаг обрешетки этого типа может составлять от 600 до 1000 мм, что для обычного профлиста является недопустимым параметром даже при укрытии крыш с большим уклоном.

Рисунок 4. Внешний вид разреженной обрешетки с большим шагом

Проектирование обрешетки для кровли из профлиста

Устройство кровли из профлиста на частных домах обычно выполняется по деревянной обрешетке. Чтобы определить оптимальный шаг крепления досок, нужно учитывать множество факторов. Основными из них являются климатические условия в районе строительства, угол наклона скатов и марка выбранного профилированного листа. Остановимся на них подробнее.

Климатические условия и угол наклона

Как известно, оптимальный угол ската крыши выбирается в зависимости от снеговых и ветровых нагрузок. Так, чем круче кровля, тем легче и быстрее с нее удаляется снег, талая и дождевая вода. Однако для конструкций с большим уклоном требуется значительно больше строительных материалов.

Если сравнить расход пиломатериалов, то на крышу под углом 45° нужно будет примерно в 1,5 раза больше, чем на плоскую. Но здесь не все так просто – нельзя просто решить и сделать пологую кровлю. Проектировщики выполняют расчеты угла наклона скатов с учетом силы и преобладающего направления ветра, среднегодовой высоты снежного покрова.

В регионах со значительным снежным покровом и слабой ветровой нагрузкой выполняется устройство крутых крыш из профнастила. Для местности с сильными ветрами подходят максимально пологие конструкции, так как ураганы чаще срывают именно кровли из профлиста – он считается самым парусным материалом.

Фото 5. Кровля из профлиста с большим уклоном

С уменьшением угла наклона надо уменьшать и расстояние между досками обрешетки, чтобы покрытие не прогнулось под первым же снегом, поскольку на пологих крышах его может скапливаться очень много, а весит он немало (тем более мокрый). На крутых кровлях шаг может доходить и до 900 мм в зависимости от используемого профнастила.

Фото 6. Пологая крыша из профнастила

Некоторые домашние мастера утверждают, что рассчитывать шаг обрешетки вовсе необязательно – можно определить «на глаз» или узнать у соседа, который недавно перекрывал крышу. Это неправильно и может привести к таким последствиям:

Увеличение стоимости кровли, если сосед или знакомый перестраховался и сделал гораздо меньший шаг, чем был нужен по факту.

Деформация покрытия после первого снегопада.

Сложность проведения ремонта из-за опасности передвижения по покрытию.

Поэтому расчет шага установки досок каркаса лучше все-таки доверить специалистам. Однако это можно выполнить и самостоятельно с помощью специальных онлайн-калькуляторов.

Тип профлиста и шаг обрешетки

Профилированный лист производится разных видов – стеновой, несуще-стеновой и несущий. Отличаются они между собой в основном высотой профиля – чем выше, тем больше несущая способность покрытия. Поэтому и шаг обрешетки для профнастила подбирается с учетом его марки.

Самым дешевым является профлист типа С-8 – его допускается применять только для укрытия крыш с уклоном более 15°. При этом материал толщиной 0,5 мм укладывается исключительно на сплошную обрешетку. Листы большей толщины (очень редко встречаются в свободной продаже) можно монтировать на стандартный каркас с шагом до 300 мм.

Рисунок 7. Внешний вид профлиста марки С-8

Профнастил других марок (от С-10 и выше) допускается использовать для крыш с уклоном меньше 15°. Рекомендации по расстоянию между досками обрешетки указаны в таблице 1.

Таблица 1. Рекомендуемый шаг обрешетки в зависимости от типа профлиста и угла наклона кровли

Обрешетка на крыше под профнастил: материалы, технология и нюансы монтажа

При кажущейся простоте монтажа профнастила на крышу этот процесс требует особого подхода к решению такой задачи, как подбор обрешетки и правильная ее установка. Обрешетка под профнастил подбирается с учетом кровельного материала, точнее, параметров его профиля, который собой представляет трапецию разной высоты и ширины. Сюда добавляют толщину металлического листа, из которого профлист изготовлен.

Так как кровля подвергается достаточно серьезным нагрузкам со стороны атмосферных осадков, то в качестве кровельного материала применяются профилированные листы с большими размерными параметрами. Хотя многое будет зависеть от угла наклона кровли. Чем он больше, тем меньше давление, соответственно, можно использовать материал с меньшими размерами профиля.

К выбору обрешетки под профнастил можно добавить и такой критерий, как назначение крыши. Если сооружается конструкция основного дома, то не стоит экономить. Если возводится крыша беседки, террасы, то можно использовать для покрытия листы с меньшими размерными параметрами, учитывая угол ската конструкции.

Материал для обрешетки

Обрешетка – основа, на которую настилается кровельный материал. Укладывается она поперек стропильной системы. Основное назначение – равномерно распределить нагрузки от кровельного покрытия и атмосферных осадков на стропильные ноги. Есть два типа обрешетки: сплошная (без зазоров) и разряженная. Для профнастила используется второй вариант, потому что материал достаточно жесткий, он под собственным весом не прогибается.

Касаемо материала для обрешетки, чаще используют пиломатериал: доски или реек, металлические профили (чаще стальной уголок).

  • Древесина. Положительной характеристикой материала является небольшой вес, высокая прочность. Под профнастил обычно укладывается обрешетка из обрезной или необрезной доски толщиною 30-50 мм, шириною 100-150 мм. Использовать доски шириною более 150 мм не рекомендуется. В течение длительного срока эксплуатации под действием внешних факторов (изменяющихся влажности, температуры) они начинают коробиться в поперечнике.
  • Металл. Вариант дорогой, более надежный, с большим сроком эксплуатации.

Расчет обрешетки под профилированные листы

Монтаж обрешетки под профнастил можно выполнять только после точного расчета шага укладки элементов каркасной системы. От размеров профиля кровельного материала и толщины исходного сырья зависит вес профлиста. Чем больше размеры, тем выше вес. К примеру:

  • С21 – высота профиля составляет 21 мм. При толщине материала 0,5 мм вес 1 м² составляет 5,4 кг. Толщина 0,7 мм вес увеличивается до 7,4 кг.
  • НС114 – высота волны 114 мм. Толщина 0,8 м – вес 14 кг.

Сравнивая даже две марки, можно увидеть, что при практически одинаковой толщине используемого листа, вес 1 м² у последнего в два раза больше. То есть, нагрузка от профнастила на обрешетку увеличивается в зависимости от параметров профиля. Но тут есть другой момент. Чем больше профиль, тем мощнее сам кровельный материал в плане несущей способности. У марки С21 этот показатель равен 100-200 кг/м² в зависимости от расстояния между опорами, у Н114 600-750 кг/м².

Напрашивается вывод, что, используя профнастил с большим профилем, можно увеличить шаг обрешетки, тем самым, сэкономив на приобретении пиломатериала. Но это мнимая экономия, потому что профнастил с большим профилем стоит дороже. Поэтому расчет обрешетки под профнастил производится с учетом угла наклона кровли.

Уклон ската крыши

Почему шаг обрешетки под профнастил зависит от угла наклона крыши. Дело в снеговой нагрузке, которой зимой подвергается кровельный материал. Чем меньше угол, тем больше снега налипает к крыше, тем плотнее он становиться. Значит, увеличивается его вес, который в плоской кровле давит практически перпендикулярно настилу. Это максимальные нагрузки. Увеличивая уклон ската, уменьшается угол действия нагрузки, что приводит к снижению ее самой. На фото ниже хорошо видно, что давление на кровлю меньше, чем вес снежной массы, давящей вертикально. Чем больше угол, тем давление на кровельный материал будет уменьшаться.

Поэтому в СНиПах обрешетка под профнастил, а точнее ее шаг, оговаривается с учетом именно угла ската крыши.

Марка профнастила Угол ската крыши, градус Шаг обрешетки (максимальный), м
С21 до 15 0,3
больше 15 0,65
С44 до15 0,5
больше 15 1
НС35 до 15 0,5
больше 15 1
Н60 больше 8 3
Н75 больше 8 4

Из таблицы хорошо видно, что несущая способность материала при выборе шага обрешетки играет важную роль. Чем больше профиль, тем больше расстояния между элементами каркаса.

Расчет количества элементов обрешетки

Требуемое количество обрешетки под профнастил рассчитывается по скатам отдельно. К примеру, двускатная крыша, длина карниза которой равна 10 м, длина ската 5 м. Кроме размеров в основу расчета берется расстояние между элементами обрешетки (шаг монтажа). Если это 1 м, то на таком скате должно разместиться 6 рядов, длина каждого 10 м. Получается 60 м – общая длина досок, используемых в сооружении обрешеточного каркаса. К данному значению прибавляется 10% на подгонку и отходы. На крышу уйдет 120 м.

Правила монтажа

Устройство обрешетки под профнастил – это сооружение каркаса, элементы которого располагаются перпендикулярно стропильным ногам. Необходимо добиться, чтобы обрешетка создавала единую ровную плоскость, поэтому ее элементы обязательно выставляются в одной плоскости между собой.

Оптимально, если стропила, точнее плоскости их верхних торцов, будут располагаться в одной плоскости. Поэтому опытные мастера собирают стропильную конструкцию так, чтобы они создавали в плане ската одну ровную поверхность. А уже внутри нее устанавливаются доски обрешетки.

Если стропила не были выставлены, значит, придется выставлять доски.

  1. Первые доски набиваются по карнизу свеса кровли. Концы соседних элементов обязательно стыкуют на одной стропильной ноге. Строго выдерживается уровень по горизонтали, с подкладыванием тонких дощечек при пониженном расположении досок, если элемент выступает за пределы требуемого уровня, то стропила, на которые он упирается, стесывают до необходимой толщины.
  2. Точно также набиваются элементы обрешетки у конькового бруса.
  3. Затем между двумя уложенными рядами через каждые 2-3 м натягиваются прочные нити, создающие плоскость монтажа обрешетки под профнастил.
  4. Укладываются и крепятся к стропилам промежуточные элементы. Расстояние между ними рассчитывается заранее с учетом выбранной марки кровельного материала.

Если кровля сооружается в виде утепленной конструкции. То есть, для сооружения используются теплоизоляционные и защитные материалы, элементы обрешетки укладываются на контробрешетку. Последняя – рейки сечением 50х50 мм, устанавливаемые на стропильные ноги, к ним производится крепление саморезами.

Контробрешетка предназначается для создания вентиляционного зазора между профлистами и кровельным пирогом. Элементы обрешетки укладываются на нее точно так же, как на стропильную систему.

Внимание! Крепежные изделия для обрешетки из дерева под профнастил выбираются с учетом толщины пиломатериала. Гвозди или саморезы должны быть длиннее толщины досок вдвое. Такое крепление считается оптимальным.

Требования к пиломатериалам

На что необходимо обратить внимание, выбирая доски для обрешетки под профилированные листы.

  1. Влажность пиломатериалов не должна превышать 18%. Влажная древесина в процессе естественного усыхания начнет деформироваться. Это негативно скажется на кровельном покрытии.
  2. Предпочтение лучше отдать доскам с минимальным количеством сучков и других дефектов. Такие изъяны снижают несущую способность пиломатериала.
  3. Деревянные изделия покрываются антисептиками, антипиренами. Первые защитят от плесени, грибков, вторые повышают противопожарные свойства.
  4. Старайтесь выбирать доски и рейки ровные, без коробления. Это упростит монтаж без дополнительных операций, связанных с подгонкой.

Рекомендуем к просмотру видео:

Обрешетка под профнастил: определение шага и установка

Обрешетка под профнастил на крыше нужна для того, чтобы кровля была более надежной и лучше держалась. Она представляет собой брусья из дерева, которые прикрепляются перпендикулярно стропильным ногам при помощи саморезов либо гвоздей. Также несомненным преимуществом наличия обрешетки под профнастилом на крыше является распределение нагрузок по поверхности.

В числе ключевых ее преимуществ выделяют следующее:

  1. универсальные свойства;
  2. простота и оперативность монтажа;
  3. отличные функциональные характеристики.

Обрешетка под профнастил выполняется из теса или жердей помимо дерева. Под ней кладут также утеплительный и гидроизоляционный слой, и остается вентиляционный зазор для укладки профнастила. Настил всплошную кладут вокруг дымохода и вентиляции, а также пожарных люков и других конструкций, требующих дополнительной жесткости.

Требования к установке обрешетки под профнастил

Требования к установке данной конструкции следующие:

  1. каркас конструкции нужно прикреплять к стропилам;
  2. при использовании деревянной обрешетки, применяйте пиломатериалы, имеющие сечение как минимум 50 на 50 мм;
  3. можно использовать сплошной и разрядный шаг;
  4. если уклон минимальный, обрешетка должна быть сплошной, или же иметь шаг не более 400 мм;
  5. при наличии среднего уклона, шаг обрешетки под профнастил должен составлять примерно 500 – 1000 мм;
  6. если уклон еще больше, то до 650 мм соответственно.

Применение обрешетки из металла

В качестве основы под кровлю можно применять не только дерево, но и металл. Однако обрешетку из металла можно устанавливать лишь тогда, когда лист профиля имеет толщину больше 0,7 мм, поскольку это очень важно для веса металла.

Для начала сделайте замеры всего периметра поверхности, на которую будет устанавливаться обрешетки, включая трубы, водостоки, свесы карнизов и другое. После этого можно уложить стальные трубы и сварить их при помощи дуговой сварки.

Но помните, что, несмотря на то, что металл сам по себе достаточно прочен, сварочные места впоследствии могут быть подвержены коррозии. Чтобы снизить такой риск, обработайте эти места при помощи грунтовки и эмалью, применяемой для наружных работ.

А гофролист и стропильную доску прикрепляют саморезами. Также не используйте для прикрепления металла гвозди, чтобы не ухудшить показатели точности при монтаже.

Особенности разметки и укладки

Помните, что разметка положения деревянных досок или металла на крайних стропилах, а также выход за края стропил определяются общим проектом крыши строения. Пометьте все места крепления по длине ската, если в процессе разметок вы нашли неровности, то устраните их подручными материалами.

Процесс укладки обрешетки начинается от конька и далее согласно разметке. После раскладки всех досок или листов, начинается процесс креплениями.

При применении деревянных досок, используйте для крепежа гвозди по 100 и 150 мм.

Если же доски по длине меньше ската, то их следует срастить. На стропильном брусе расположите стык и не допускайте, чтобы швы шли друг за другом подряд, а были расположены на соседних брусьях.

Определение шага и размера обрешетки под профнастил

Обрешетка под профнасил подразделяется на такие категории:

  1. сплошная – такая обрешетка из дерева со временем может усохнуть или разбухнуть, поэтому, чтобы этого не допустить, оставляйте между досками зазор примерно на 11 мм. Также кроме дерева для сплошной основы можно применять фанеру, влагоустойчивые листы из ДСП и другие материалы;
  2. основа с обычным шагом – наиболее распространена, шаг такой обрешетки примерно от 20 до 40 см;
  3. разреженная – расстояние между ней начинается от 50 см и бывает гораздо выше.

Основа под профнастил чаще всего делается из брусьев дерева с квадратным сечением, ширина таких досок составляет около 15 см, а толщина примерно от 20 до 50 мм.

Профнастил к основе крепят саморезами или же гвоздями, которые вбиваются в каждое из стропил. Обратите внимание, что крепления по размеру в два раза должны превышать размер обрешетки.

Также если вы оснастите крышу основой в два слоя, то она будет более прочной даже при условии сильных нагрузок. Нижний ряд обрешетки будет разреженным параллельно коньку, а верхний слой расположится в перпендикулярную ему сторону.

Основа под профнастил для стен

В качестве обшивки для стен применяют самый простой вид профнастила высотой 20 мм. Поскольку листы крупного размера будут в данном случае слишком громоздкими и неуместными. Также следует для оснащения стен выбирать профнастил толщиной 0,5 мм.

Облицованная стена в зависимости от того, насколько правильно и качественно установить ее основу, будет иметь тот или иной внешний вид. В качестве основы лучше всего применять оцинкованный профиль, имеющий толщину около 0,5 мм или чуть больше.

Профнастил прикрепляют к кронштейнам, их длина при этом составляет около 200 мм. А вот шаг основы в данном случае должен составлять примерно около 1000 мм. Ключевым условием при установке кронштейнов в горизонтальном положении является то, что трубки на поверхности должны быть расположены строго по одной линии, на которую и будет установлена обрешетка.

По своей методике установки, монтаж кронштейнов и основы напоминает процесс установки маячков при штукатурке стен. Обрешетку к кронштейнам следует прикреплять вверху в трубку саморезами.

Также обрешетку можно в будущем применять при проводке электрокабелей, это будет очень удобно.

Итак, чтобы монтаж был качественным, вверху и внизу вдоль кромки оконного проема и над уровнем дверей тоже установите основу.

Обрешетка под элементы кровли: особенности

Когда вы планируете устанавливать обрешетку под кровлю строения, не забывайте о дополнительных элементах работы, в частности, о брусках, применяемых для крепления коньков, конструкций для задерживания снега, а также лестниц и переходных мостиков.

Если через кровлю строения проходят дымовые или вентиляционные коробы и трубы, а также световые и слуховые окна, необходимо допускать установку дополнительных брусьев продольно или поперечно периметру их крепежа. Также частично сплошную обрешетку можно поставить вод водосточные желоба.

Если вы устанавливаете кровлю над отапливаемым помещением, то в состав ее покрытия часто входят мембраны, обладающие паро- и влагоизоляционными свойствами. Эти мембраны представляют собой пленки, которые укладываются внахлест сверху стропил, имея напуск на стены.

В таких случаях конструкция основы будет немного другой. Брусья поперечные нужно прибивать не прямо на стропила, а на дополнительно установленные для крепежа мембранных пленок продольные брусья.

Как рассчитать основу под профнастил

Рассчитывать основу под профнастиловую кровлю следует в контексте общих расчетов, требуемых при установке крыши. После проведения расчетов выбирается наиболее приемлемый в вашем случае материал для строительства крыши. Размеры досок для основы, при этом зависят непосредственно от профиля, который вы будете использовать.

Стоимость обрешетки определяется ее толщиной, а также высотой досок и брусьев. Если вы планируете устанавливать обрешетку своими руками, то вам это обойдется гораздо дешевле, чем при вызове строительной бригады.

Также примите во внимание, что работы по установке обрешетки под профнастил на крыше следует проводить только при сухой погоде. Иначе основа и сам профнастил могут деформироваться от влажности, и вам потребуется начать работу заново, используя новые материалы.

устройство и расчет (фото, видео)

Почему выбирают профнастил

Материал пользуется большим спросом потому, благодаря своим отменным свойствам. Он достаточно прочен, но в тоже время имеет небольшой вес. Согласно СНиПам и ГОСТу гребень волны у профнастила, которым накрывают крышу, не должен быть менее 3,5 см. Данный материал имеет два слоя защитного покрытия. Благодаря этому оно не подвержено влиянию внешней среды. А современное полимерное покрытие не выгорает на солнце и сохраняет свой привлекательный вид еще долгое время.

Немаловажным фактором при выборе профнастила является его финансовая выгода. Стоимость этого материала ниже, чем многие другие покрытия, а срок эксплуатации значительно выше. Огромным плюсом следует считать легкость монтажа профлиста на кровлю. На то, какое основание кровли выбрать, влияет сам материал перекрытия, особенности погоды в регионе, угол наклона крыши, материал самой обрешетки.

Виды обрешетки для крыши

Для промышленных зданий чаще всего применяют металлические каркасы или обрешётку из металлических элементов. Кровля на промышленных зданиях, как правило, не имеет большого наклона, но довольно велики пролёты, поэтому обрешётка под профнастил должна быть прочной и надёжной, чтобы выдержать большие нагрузки.

При строительстве частных домов применяется деревянная обрешётка, выполненная из доски или бруса, обработанных антисептиком. Чаще всего используют доски размером 25-30х100 мм. Обрешётка монтируется только после укладки гидроизоляционного материала. Он поглощает влагу со стороны теплоизоляции и предотвращает попадание конденсата, который образуется на нижней поверхности кровельного листа вследствие атмосферных колебаний.

Обрешётка может быть:

  1. С обычным шагом. Для этого между досками или брусками выдерживают расстояние от 20 до 40 см. Такой тип обрешётки наиболее часто применяется под профнастил.
  2. Сплошная обрешётка. Зазор между досками составляет 10 мм во избежание повреждений вследствие усыхания или разбухания досок. Иногда в качестве сплошной обрешётки используют листовые материалы: ОСБ, фанеру или влагозащищённую ДСП. Этот тип обрешётки наиболее часто применяется для мелкоштучных материалов, например, черепицы или рулонных битумных покрытий.
  3. Разреженная обрешётка. В этом случае шаг обрешётки составляет от 50 до 75 см, а иногда и больше.

Тип обрешетки зависит от двух параметров: какой марки используется профнастил, и какой угол наклона крыши. Например, если угол наклона крыши 15 градусов, тогда для профнастила С10 нужно выполнять сплошную обрешётку, для профнастила С21 – обычную обрешётку с шагом 300 мм, а для профнастила С 44 – разреженную обрешётку с шагом от 500 до 1000мм.

Пример обрешетки

Для обеспечения максимальной прочности крыши при больших нагрузках можно устанавливать двухслойную обрешётку. В нижнем ряду можно выполнить разреженную обрешётку, а в верхнем – обрешётку с обычным шагом или сплошную. Нижний ряд выполняется параллельно коньку крыши, а верхний располагается перпендикулярно ему. Двухслойная обрешётка также устанавливается при укладке толстого слоя утеплителя толщиной до 100 мм. В таком случае поперёк стропил последовательно прикрепляются два бруска размером 50х50 мм.

Обычная обрешётка выполняется из деревянного бруса размером 50х50мм, 60х60мм или 75х75мм. Можно выполнять обычную обрешётку из доски шириной не более 150 мм, а толщиной от 20 до 50 мм. Очень важно, чтобы ширина доски не превышала 15 см, иначе дерево склонно к повышенной деформации от действия различных температур и сырости.

В качестве крепления обрешётки используются гвозди или саморезы. При этом их длина должна быть равна двойной толщине обрешётки. К примеру, если используется брус 50х50мм, то следует брать крепёжные элементы длиной 100 мм. Обрешётка крепится в каждое стропило крыши. Брус и доски не должны иметь никаких дефектов и выступающих сучков.

Виды и назначение

Профнастил выпускают с разнообразными вариациями профиля. Листы могут отличатся не только формой и высотой волны, но и расстоянием между ними, толщиной и шириной самого листа, материалом изготовления, свойствами полимерного покрытия. Весь профнастил делят на три подвида:

  1. Несущий (Н).
  2. Стеновой (С).
  3. Универсальный (НС).


Виды профнастила и полезная ширина листов Источник myogorod.ru
Профлист имеет разнообразное предназначение:

  • как кровельный материал;
  • как материал для межэтажных перекрытий;
  • для декоративной отделки стен и для перегородок помещений;
  • в качестве ограждений.

Чтобы правильно подобрать материал для кровли следует разобраться в маркировки профлиста. Основные характеристики самых популярных видов профлиста изображены в таблице ниже.


Предназначение различных видов профнастила Источник stroim-dom.radiomoon.ru

Правила монтажа

Чтобы понять, какая обрешетка потребуется для монтажа профлиста, необходимо определиться с видом материала. Несущие и универсальные марки с высотой волны от 35 мм, изготовленные на основе листа оцинкованной стали толщиной 0,6-0,7 мм, настилают на основание с шириной шага 1-1,5 м. При этом несущая способность такой крыши будет составлять 600 кг, благодаря чему ее можно легко обслуживать. Более дешевый стеновой профнастил с высотой волны менее 21 мм требует обустройства более надежного сплошного основания, так как листы кровельного материала не обладают достаточной прочностью, чтобы не деформироваться под весом снега. Обрешетка под профнастил организуется в соответствии со следующими рекомендациями:

  • Обрешетка крепится к рейкам контробрешетки, которые устанавливаются вдоль стропил и фиксируют гидроизоляционный материал.
  • Лучшими крепежными элементами для деревянной конструкции считаются гвозди, а для металлической – саморезы.
  • Монтаж обрешетки под профнастил начинают всегда снизу вверх. Первая доска, которая крепится вдоль карниза кровли называется основная. Она изготавливается из брусков с большей толщиной.
  • Рейки обрешетки должны располагаться строго горизонтально. Чтобы избежать «перекосов», опытные мастера на необходимой высоте натягивают трассировочный шнур.
  • Каждая рейка обрешетки крепится к стропильной ноге двумя гвоздями или саморезами для предотвращения выворачивания бруска под воздействием интенсивных нагрузок.

Опытные мастера обращают внимание, что, если длина кровли больше, чем максимальная длина имеющегося металлопрофиля или рейки, можно сделать обрешетку из составных элементов. Однако, в этом случае запрещается соединять рейки соседних рядов на одной стропильной ноге.

Угол наклона кровли

Погодные условия района имеют ключевое значение при выборе типа самой крыши и укрывного материала. Чем круче скат, тем лучше с него стекает вода и снег. Но в регионах с сильными и частыми ветрами уклон кровли делают с минимальным наклоном. Профнастил имеет отличную парусность и при порывах ветра его так же отлично срывает вместе с основанием. А в регионах с повышенными осадками, следует остановить свой выбор на больших уклонах кровли. Благодаря этому уменьшается нагрузка на крышу, ведь снег с них скатывается сам. Сам по себе профнастил достаточно тонкий материал, он легко прогибается даже под небольшим шаром снега.

Стоит отметить, что чем больше угол уклона кровли, тем больше идет материала на обрешетку. При расчете следует учитывать тот фактор, что чем чаще сделана обрешетка крыши под профнастил, тем больше ее вес.

Задачи обрешётки для профнастила

У обрешётки под профнастил две функции:

  • быть основанием под крепление финишного материала;
  • служить подложкой между гидроизоляционной плёнкой и наружным слоем кровельного пирога.

Выполняя вторую задачу, специальный настил создаёт вентиляционный канал, который не позволяет материалам в конструкции крыши покрываться конденсатом и гнить.

Обрешётка служит основанием под кровельное покрытие и гарантирует, что материалы под ним будут проветриваться

Материал для обрешетки

Что лучше выбрать для обрешетки: дерево или металл? Стоит отметить, что металлическое основание используют для высотных зданий промышленного назначения, где очень важно иметь высокую прочность и относительно небольшой вес. В частном строительстве деревянная обрешетка пользуется спросом и является классикой в строительстве. При проведении расчетов деревянной обрешетки следует учесть дополнительные материалы для обхода дымоходов и других обходных мест. Стоит учесть, что по краям кровли укладывают по две доски для дополнительной прочности.


Металлическую обрешетку используют для высотных зданий Источник pinterest.at

Выбор материала

Несущая способность обрешётки определяет материал, из которого она будет изготовлена — древесина либо металл. Металлическая обрешётка, как правило, используется на больших по площади кровлях с малым уклоном или в тех климатических регионах, где на крышу воздействуют чрезвычайно большие нагрузки. Прогоны делают согласно сборнику 31–10–97 из швеллера, трубы квадратного, круглого или овального сечения, уголка и других погонажей.

Металлическая основа под профнастил обладает большой несущей способностью при сравнительно малом весе

Металлическая обрешётка имеет бесспорные преимущества, среди которых:

  • высокий уровень пожаробезопасности и неподверженность гниению;
  • максимальная открытость;
  • безупречная гладкость, что положительно сказывается на прочности крепления кровельного покрытия.

Но, несмотря на это, в частном малоэтажном строительстве предпочтение отдают традиционно дереву, используя обычно хвойные пиломатериалы — брус или бруски, обрезные и необрезные доски. Универсальной, и поэтому чаще других используемой, считается обрезная доска сечением 32х100 мм — прочная, качественная и приемлемой стоимости. Более дешёвые доски 22х100 или 25х100 мм, к сожалению, недостаточно прочные, оттого их применяют для строительства простых лёгких конструкций при шаге стропил до 600 мм. Брус 25х50, 32х50, 50х50 мм и т. д. используют при возведении сложных конфигураций с множеством декоративных фрагментов. Благодаря своей твёрдости он предохранит кровлю от прогибов и деформации из-за повышенных нагрузок на скаты.

Для набивки обрешётки под профнастил лучше всего подходит брус, а также обрезная и необрезная доска

Реже работают со шпунтованными — для сплошного основания — и калиброванными — для разреженной конструкции — досками. Они, бесспорно, красивые, хорошо обработанные, с чётко выдержанными размерами, в результате чего при сортировке практически нет отходов, но очень дорогие. Такие доски в основном используют для покрытия полов строящегося дома.

Штунтованные и колиброванные доски, несмотря на высокое качество обработки, для набивки обрешётки применяются редко в силу их высокой стоимости

С древесиной работать привычнее, проще, к тому же она дешевле металла, а при правильном подборе и соответствующей шлифовке деревянная обрешётка способна прослужить не меньше, чем всё строение.

Правила монтажа обрешетки под профнастил

Крепление обрешетки под профлист на крышу имеет ряд особенностей и требует небольшой сноровки. Лучше всего такую работу доверить специалистам. Главное правило и условие длительной службы кровли с деревянной обрешетки – это тщательная обработка всех деревянных конструкций антисептиками. Это нужно сделать для того, чтобы в будущем деревянная конструкция не поддавалась влиянию влаги и грибков. Под крышей всегда присутствует влажный воздух. Если будет нарушена технология монтажа, то основание кровли разрушится очень быстро.

Стоит отметить, что доступ к обрешетке во время эксплуатации и обслуживании крыши, будет минимальным.


Очень важно на этапе монтажа провести мероприятия по защите древесины от воздействия влаги Источник centro-snab.ru

Чаще всего в современном приусадебном строительстве выбор останавливают на двухскатной крыше. Такой вид кровли обладает большими преимуществами. Благодаря жесткой стропильной системе и правильному уклону такая крыша хорошо выдерживает перемены погоды. Определиться с размерами стропил и обрешетки двухскатной крыши под профнастил помогут специалисты. Не стоит делать расчеты самостоятельно, так как такая кровля имеет свои нюансы.

При монтаже стоит обратить внимание на монтаж коньков, карнизов и участков примыкания. Рассмотрим их детально:

  • в районе конька крыши и в местах соединения стропил нужно сплошное основание;
  • вокруг вентиляционных каналов требуется дополнительные брусья для монтажа защитного герметичного фартука;
  • у карнизов монтируются ветровые доски, а на них уже непосредственно обрешетка. Это необходимо для усиления защитной функции при непогоде;
  • для крепления обрешетки применяют гвозди, которые должны быть в три раза больше толщины самих досок. Благодаря этому крыша сможет выдержать мощные порывы ветра.


Виды обрешетки для крыши под профнастил Источник banya-ili-sauna.ru
Профлист крепят на обрешетку с помощью саморезов. Важно применять резиновую прокладку для уплотнителя. Профлист крепится по нижнему ребру профиля. Это необходимо для плотности соединений и избегания протекания в местах стыков. Для качественного монтажа на 1 кв. м. листа применят 7 саморезов.

Как правильно сделать обрешетку

При монтаже конструкции, включая обрешетку на гараж под профнастил, следует придерживаться следующих рекомендаций:

  • Крепить элементы обрешетки нужно на рейки контробрешетки. Их устанавливают параллельно стропильным ногам для фиксации гидроизоляционного материала.
  • Деревянные элементы обрешетки крепятся гвоздями, а металлический профиль — саморезами.
  • Выполнять монтажные работы нужно снизу вверх. Крепление первой основной доски, которая представляет собой более толстый брусок, проводится вдоль карниза.
  • При укладке элементов обрешетки необходимо контролировать горизонтальность.
  • Каждую рейку обрешетки следует крепить двумя крепежными элементами. Это предотвратит выворачивание бруска при интенсивной нагрузке.
  • При недостаточной длине элементов обрешетки можно выполнить их соединение. Однако не рекомендуется соединять на одной стропильной ноге элементы соседних рядов.

Установка своими руками

Схема обрешетки

Если вы решили изготовить конструкцию самостоятельно, то к этому этапу нужно отнестись очень ответственно. Одному такое дело не осилить, поэтому нужно определиться с помощниками. С обрешеткой небольшого строения или частного дома можно вполне справиться вдвоем. После того как помощник найден, наступает самый ответственный этап подготовки.

От этого этапа зависит насколько быстро и качественно пройдет монтаж.

Для начала, нужно определиться с формой крыши. Если это частный дом, то лучшим решением будет изготовление эскизного проекта, где профессиональный архитектор выполнит чертеж вашего будущего дома. Если строение – это хозяйственная постройка, то в этом случае будет достаточно просто рисунка в масштабе.

Далее, нужно подготовить все необходимые материалы и инструменты для работы. С инструментами все достаточно просто.

Вам понадобятся:

  • молоток;
  • аккумуляторная или работающая от сети дрель;
  • удлинитель;
  • шуруповерт;
  • плоскогубцы;
  • ножовка по дереву, бензиновая или электрическая пила;
  • отрезная машинка по металлу;
  • металлический метр;
  • рулетка;
  • карандаш для разметки;
  • уровень;
  • рубанок;
  • стамеска;
  • клепальник;

Количество и вид материалов, которые вам понадобятся, зависит от произведенного расчета вида, размера и шага обрешетки.

Приведем пример.

Предположим, что крыша строения выполняется в виде двускатной, с углом наклона в 13 градусов, из типового профнастила толщиной 0,5 мм и волной более 21 градуса.

В этом случае из материалов понадобятся:

  • пароизоляционная пленка;
  • брус с сечением 50 мм;
  • обрезная доска с толщиной 30 мм;
  • гвозди;
  • саморезы по дереву;
  • резиновые шайбы;
  • заклепки;

Количество материалов будет зависеть от общей площади крыши и выступающих частей конструкции. В нашем случае, расчет делается исходя из того, что пролеты между брусом должны быть выполнены с шагом в 600 мм.

После всех произведенных расчетов и подготовки, можно приступать непосредственно к самим работам:

  1. Разметка. На этом этапе делается разметка расположения всего бруса на стропилах. Делается это с помощью рулетки, металлического метра и разметочного карандаша. Этап очень важный. От того, насколько качественно будет произведена разметка – будет зависеть и быстрота сборки обрешетки, и качество выполненных работ. На этом этапе проверяются все места крепления бруса. В этих местах не должно быть выбоин, неровностей. Если такие будут обнаружены, то их нужно устранить с помощью рубанка, стамески или реек необходимой толщины. Очень важно, чтобы на этапе разметки были продуманы места крепления стыков пиломатериалов. Такие стыки должны приходиться исключительно на стропила, а не висеть в воздухе. Заключительный брус укладывается таким образом, чтобы его край не свисал с крыши и позволил закрепить ветровую доску в один уровень с финальным листом профнастила.
  2. После произведённой разметки, на слой утеплителя крыши укладывается пароизоляционная пленка и можно приступать к монтажу брусьев. Первый брус укладывается от конька крыши и далее вниз по скату крыши. Каждый закрепленный брус выравнивается по уровню. При изготовлении конструкции под выступающие части крыши, такие как, например – дымовая труба, обрешётка изготавливается с дополнительными вертикальными и горизонтальными опорами, чтобы обеспечить её устойчивость и надежность.
  3. По всему периметру конструкции крепятся ветровые доски. Они служат защитой от поддувания ветра под кровлю и обрешётку. Крепятся с небольшим припуском вверх над основным брусом, на высоту профиля.

Виды

В зависимости от веса кровельного покрытия, уклона крыши и погодных условий конструкция стропильного каркаса может изменяться. В частности, металлическая обрешетка конструируется в соответствии с расчетом максимальных нагрузок, которые на нее ложатся в процессе эксплуатации. Существует несколько разновидности обрешеток:

  • Решетчатая. Обычная или решетчатая обрешетка для кровли представляет собой настил из уголков или пустотелого металлопрофиля, уложенного перпендикулярно стропилам, с шагом 25-45 см. Такая конструкция подходит для монтажа большинства листовых кровельных материалов, так как обладает высокой прочностью и несущей способностью.
  • Сплошная. Сплошной обрешеткой называют настил из реек, уложенных на расстоянии не более 1 см между друг другом. Такая конструкция монтируется, если кровельный материал, используемый для перекрытия крыши, не имеет собственной жесткости или имеет внушительный вес, то есть для монтажа керамической черепицы, битумной черепицы и других рулонных покрытий.
  • Разреженная. Разреженной обрешеткой называют конструкцию с увеличенным расстоянием между элементами. Ее шаг может составлять более 50 см. Этот вариант кровельной обрешетки используется для установки жестких гидроизоляционных материалов, к примеру, шифера с целью снижению веса кровельного пирога и нагрузки на несущие стены сооружения.


Виды металлической обрешетки

Кровельная обрешетка под профнастил: расчет шага, устройство, материалы

В последние годы, благодаря красивому внешнему виду, высокой прочности, малому весу, доступной цене и простоте монтажа, профнастил стал очень популярен среди частных застройщиков. Но в то же время монтаж профлиста имеет свои нюансы, знать которые желательно, особенно когда строительство кровли планируется выполнить самостоятельно. Особенно это касается обрешетки, на которую крепится укрывной материал, так как качество креплений напрямую влияет на жесткость покрытия и срок его службы.

Обшивка профнастилом

Строительство кровли – это цикл работ, от которых зависит не только долговечность всего здания и комфорт проживания в нем, но и безопасность жильцов. Поэтому методы и технологии строительства строго регламентированы нормативными документами, ключевыми из которых являются СП 17.13330.2011 – актуализированная редакция сборника II-26–76 «Крыши» и СП 20.13330.2016 «Нагрузки и воздействия» – актуальная редакция сборника II-26–76 «Крыши». исправленная и отредактированная версия инструкции 2.01.07– 85*.

Согласно СНиП, профнастил можно монтировать на крышу любой формы. Тем не менее, для жилых зданий рекомендуется сохранять минимальный уклон 12°. На более мелких конструкциях (6-12°) специалисты-строители советуют монтировать под листы гидроизоляционный слой, хотя при обшивке профнастилом его наличие не требуется, или герметизировать поперечные и продольные стыки профнастила.

Строительные нормы не ограничивают конфигурацию крыш для профнастила, но предусматривают минимальный уклон – от 12°

Обрешетка – один из элементов кровельного пирога – основа для покрытия, которое может быть в форма металлических прогонов или деревянных досок и брусков, уложенных сплошным настилом или с определенным шагом, обусловленным типом профиля и уклоном кровли.При заливке обрешетки большое значение имеет правильный расчет сечения материалов в зависимости от предполагаемых нагрузок соответственно СП 20.13330.2016.

Высота и толщина профиля, уклон и размеры кровли, а также климатические воздействия влияют на выбор материала для обрешетки – металл или дерево

Обрешетка выполняет ряд важных функций:

  • предотвращает провисание крыши;
  • перераспределяет и равномерно передает нагрузки на стропила;
  • обеспечивает прочность конструкции крыши;
  • повышает несущую способность кровли, а также ее тепло-, звуко- и гидроизоляционные свойства.

Но помимо основных обязанностей, обрешетка вместе с торцевыми составляющими играет еще одну весомую роль – регулирующую, чтобы небольшие отклонения в геометрии скатов, возникшие при монтаже стропильной системы можно исправить. В связи с этим после сборки стропильного каркаса, перед укладкой кровельного пирога, обязательно нужно произвести контрольный замер скатов по диагоналям. В случае несоответствия расчетным значениям отметьте цифру с допустимыми допусками на уклонах и отметьте относительно нее.

Регулирующая роль обрешетки позволяет корректировать отклонения геометрии скатов с расчетными значениями

Видео: определение геометрии скатов

Конструктивно обрешетка для профлистов это:

А согласно на созданную поверхность:

  • сплошная;
  • разреженный (шаг за шагом).

Из разновидности обрешетки для профнастила в индивидуальном строительстве чаще всего применяют однослойную разреженную конструкцию

Обычно применяют однослойную разреженную обрешетку, которая сложнее в монтаже, но не утяжеляет конструкцию и дает возможность сэкономить на материалах.Сплошную обрешетку (с зазорами 1–2 см) набивают под профиль с низким гофром, вокруг слуховых окон, вентиляционных и дымоходных труб, противопожарных люков и в других местах, где требуется дополнительная жесткость основания.

Двухслойная обрешетка состоит из несущих балок, набитых к стропильным ногам параллельно коньку конька (нижний слой) и верхнего слоя из досок, плит ОСП, фанеры, обрезных или шпунтованных досок, уложенных перпендикулярно или под углом 45° по отношению к первому слою и прикрепленному к нему.Обычно этот вид обрешетки монтируют в целях экономии пиломатериалов при обустройстве конструкции крыши с большим шагом стропил, либо когда необходимо выровнять погрешности в конструкции стропильного каркаса.

При больших нагрузках на крышу обустраивают двойную комбинированную обрешетку, где нижним слоем выступает металлоконструкция, а верхним – дерево, фанера или ДСП, что позволяет создать прочную основу для профнастила интернат.

Комбинированная конструкция из металла и дерева создает прочное основание, способное выдерживать большие нагрузки

Выбор обрешетки зависит от толщины металлопрофиля, высоты волны, формы крыши, уклона крыши и качества обработки покрытия. Поэтому, помимо нормативных документов, важно при выборе руководствоваться инструкциями производителей профлистов, в которых указаны особые требования к монтажу изделий.

Видео: мансардная крыша – утепление и монтаж обрешетки

Выбор материала

Несущая способность обрешетки определяет материал, из которого она будет изготовлена ​​- дерево или металл. Металлообшивка обычно используется на больших крышах с малым уклоном или в климатических регионах, где на кровлю действуют чрезвычайно большие нагрузки.Прогоны изготавливаются по сбору 31-10-97 из швеллера, трубы квадратного, круглого или овального сечения, уголка и других погонажных изделий.

Металлическая основа для профнастила имеет высокую несущую способность при относительно небольшом весе

Металлическая обрешетка имеет неоспоримые преимущества, в том числе:

  • высокий уровень пожарной безопасности и неподверженность гниению;
  • максимальная открытость;
  • безупречная гладкость, что положительно сказывается на прочности кровельного покрытия.

Но, несмотря на это, в частном малоэтажном строительстве предпочтение традиционно отдается дереву, обычно с использованием хвойных пиломатериалов – бруса или бруса, обрезной и необрезной доски. Доска обрезная сечением 32х100 мм считается универсальной, а потому чаще других используется, – она прочная, качественная и по приемлемой стоимости. Более дешевые доски 22х100 или 25х100 мм, к сожалению, недостаточно прочны, поэтому их используют для возведения простых облегченных конструкций с шагом стропил до 600 мм.Брус 25х50, 32х50, 50х50 мм и др. применяют при строительстве сложных конфигураций с множеством декоративных фрагментов. Благодаря своей твердости он защитит крышу от прогиба и деформации из-за повышенных нагрузок на скаты.

Для набивки обрешетки под профнастил лучше всего подходит брус, а также обрезная и необрезная доска

Реже работают с шпунтованными – для сплошного основания – и калиброванными – для разреженной конструкции – досками.Они, несомненно, красивые, хорошо обработанные, с четко выдержанными размерами, вследствие чего при сортировке практически не остается отходов, но очень дорогие. Такие доски в основном используются для покрытия полов строящегося дома.

Несмотря на высокое качество обработки, шпунтованные и калиброванные доски редко используются для обрешетки из-за их высокой стоимости

С деревом работать привычнее, оно проще, к тому же дешевле металла, а при правильном подборе и соответствующей шлифовке деревянная обрешетка может служить не меньше, чем вся конструкция.

Для сплошного настила применяют фанеру, OSB-3, OSB-4 и другие влагостойкие листовые материалы. Каркас, конечно, собирается очень быстро, но в пересчете на 1 м² цена доски получается почти в два раза меньше, чем у ДСП и в три раза меньше, чем у влагостойкой фанеры. Поэтому для цельной обрешетки имеет смысл использовать еще и древесину – она надежнее, выгоднее и качественнее.

Доска обрезная или шпунтованная, а также ДСП или фанера укладываются быстро, с минимумом швов и создают идеально ровное сплошное основание

Как обеспечить несущую способность обрешетки и выбрать правильное сечение пиломатериала или металлопроката мы рассмотрим на конкретном примере.Мы строим дом, например, в Вологде. Мансардная крыша покрыта профнастилом С-21 толщиной 0,5 мм. Обрешетка из сосны, шаг стропил 1,0 м, уклон крыши 35°. Предварительно примем сечение бруса для обрешетки 25х50 мм (б – ширина 50, з – толщина 25) и шаг установки 300 мм (0,3 м).

Таблица: оптимальный шаг деревянной обрешетки под профнастил

Марка профнастила Уклон крыши, град. Толщина листа, мм шаг главки, мм
S-8 не менее 15 ° 9 0,5 сплошной
S-10 до 15 ° 0 ,5 твердые
более 15° 0,5 до 300
С-20 90 123 90 24° до 15°; 0,7 твердые
более 15° 0,5; 0,7 до 500
С-21 до 15° 0,5; 0,7 до 300
более 15° 0,5; 0,7 до 650
НС-35 до 15° 0,5; 0,7 до 500
более 15° 0,5; 0,7 до 1000
Н-60 не менее 8° 0,7; 0,8; 0,9 до 3000
Н-75 не менее 8° 0,7; 0,8; 0,9 до 4000
Примечание: в регионах с сильным, частым ветром необходимо уменьшить шаг обрешетки до половины.
  1. Ищем тригонометрические значения угла наклона по таблице Брадиса → sin 35° = 0,574; cos 35° = 0,819.
    1. Определяем снеговую нагрузку, вычисляя значение µ, а также используя данные карты веса снежного покрова по регионам → S = µ x Sg → 0,033 x (60 – 35) x 224 кг/ м² = 184,8 кг/м². Примечание: по СНиП 2.01.07-85*
  2. Ветровая нагрузка при расчете прочности обрешетки по СНиП 2–25–80 не учитывается.
  3. Вес профнастила С-21 5,4 кг/м² и собственный вес выбранной обрешетки → (0,05 х 0,025 х 5000): 0,3 = 20,8 кг/м², где 5000 – плотность сосны в пересчете на за погонный метр…
  4. Общий результат представляется в виде таблицы.

Таблица: собирать нагрузки на CRATE

9012 9 , кг / м² 9 F Чистый вес Crate 31
Q N , кг / м² Q, кг / м²
Крыша из гофрированной доски 5,4 5,4 1,1 5,9
20,8 1,1 22,9
Всего 26,2 28,8
Снежная нагрузка 184,8 1,4 258,7
Total Load 211,0 287,5

После заполнения таблицы продолжаем расчет.Доски обшивки должны перекрывать максимум 2 пролета, то есть 5 стропильных ног. Проверим прочность выбранных досок, которые будут набиваться между двумя стропилами, так как расчет пролетов значительно сложнее, и результат будет примерно таким:

  1. При выбранном шаге обрешетки 0,3 м и угол наклона 35°, нормативная нагрузка на доски равна → q n = общая нагрузка х шаг обрешетки х cos 35° = 287,5 х 0,3 х 0,819 = 70,638 кг/м, а расчетная нагрузка q r = общая нагрузка х шаг обрешетки х sin 35° = 287.5 х 0,3 0,574 = 49,508 кг/м.
  2. Тогда значение поперечного изгибающего момента для расчета прочности М z = 70,638 х 0,95²: 8 = 7,969 кг/м = 796,9 кг/см, и продольного, то есть изгиба доски относительно ось Y → M y = 49,508 x 0,95²: 8 = 5,585 кг/м = 558,5 кг/см. Где 0,95 – коэффициент надежности, регламентированный сборником 20.13330.2016; показатель 8 – количество досок обрешетки на одну стропильную ногу – мы приняли условно, но рассчитываем по формуле → длина одного стропила делится на суммарное значение ширины доски/бруса для обрешетки и выбранного шага .
  3. Сопротивление поперечного сечения обрешетки будет → W z = bh²: 6 = 5 x 2,5²: 6 = 5,208 см³, а продольное сечение W y = hb²: 6 = 10,417 см³, где b – ширина прутка, h – толщина прутка. Примечание: мы использовали формулы по СП 64.13330.2011 для простых геометрических фигур, в нашем случае для прямоугольника, так как брус 25х50 имеет прямоугольное сечение.

    Для расчета сопротивления сечения бруска 25х50 мм используем формулы для прямоугольной фигуры
