Сэндвич-панели: история и современность

ШумоизоляцияШумоизоляция квартиры – принципы и решенияУтепляемся на зимуБорьба с шумом. “Секретные материалы”Теплоизоляция как комплекс мероприятийБез лишнего шумаРынок наружных систем теплоизоляции фасадов. У России и Германии разные путиТишина на рабочем местеСэндвич-панели – виды и характеристикиСэндвич-панели: история и современностьУтепление стен загородного дома Утепляем дом снизу и сверху”Мокрые” фасадыСовременные теплоизоляционные материалыЖизнь без шумаТеплоизоляция: характеристики и применениеТеплый дом – как утеплять?Теплоизоляция: каменная вата и пенопропиленНегорючая теплоизоляцияВыбор теплоизоляцииКак утеплить стены домаТеплоизоляция: проблема выбораТишина в загородном домеЗвукоизоляция потолкаОсновные характеристики теплоизоляционных материаловЗвукоизоляция квартирыУтепление подвалаУтепление балкона или лоджииТеплоизоляция дома: утеплители и их характеристикиМинеральная вата в отделкеНапыляемая теплоизоляцияПенополиуретан для изоляции трубИзоляция из стекловолокнаЗвукоизоляция: отражаем и поглощаем звукЗвукоизоляция полов и потолковЗвукоизоляция стенМинеральная вата: виды и преимуществаУтепляем потолокТепло вашего дома.

Утеплители. Звукоизоляция окон, дверей, коммуникацийУстройство “мокрого” фасадаПенополистирол в теплоизоляцииЗвукоизоляция: основы, заблуждения и мифыЗвукоизоляция: выбор материала и монтажТеплоизоляция: как утеплить гаражУтепление стен из кирпичаУтепление керамзитомКак утеплить потолок под холодной крышейУстройство мокрого фасада по утеплителюВыбор утеплителя для мокрого фасадаЗвукоизоляция стен из гипсокартонаЭкструдированный пенополистирол: характеристики и применениеУтепление фундамента экструдированным пенополистироломУтепление бетонного полаМокрый фасад из пенополистиролаУтепление стен из газобетона

Опубликована 01.08.2011

Современные сэндвич-панели – строительные материалы нового поколения, обладающие всеми положительными качествами традиционных материалов, при этом их применение ускоряет процесс строительства, позволяя вести его в любое время года. Постройка из сэндвич-панелей не требует усадки, что позволяет сэкономить от 6 до 12 месяцев. Строительные сэндвич-панели прекрасно переносят температуру от -50 до +40 градусов. Еще одно достоинство стеновых сэндвич-панелей – легкость обработки.

Конструкция сэндвич-панелей (называемых трехслойными) представляет собой два стальных листа, между которыми находится слой утеплителя – минеральной ваты, пенополистерола, пенополиуретана. Для соединения облицовки и теплоизоляции применяется 1- и 2-компонентный полиуретановый клей, который должен обеспечить прочность на разрыв облицовок с утеплителем не менее 1,0 Мпа, что больше, чем прочность минеральной ваты.

Прообразом сегодняшних сэндвич-панелей были трехслойные доски Франка Райта, проложенные пергамином, использовавшиеся в 30-х годах прошлого века для сборки стен домов в Америке. Легкие стены не требовали фундамента и хорошо держали тепло, строительство шло быстро, а возводимое жилье было недорогим, что было очень важно во временя Великой депрессии. Трехслойные панели имели ряд недостатков: недостаточную теплоизоляцию и высокую пожароопасность.

Следующим шагом были трехслойные сэндвич-панели, разработанные Олденом Б.Доу – в них два стальных листа были склеены со слоем плотного утеплителя. Промышленное производство велось сначала компанией Koppers, а затем Alside, которая смогла снизить себестоимость и предложить потребителю энергосберегающий экономичный материал для строительства быстровозводимых зданий.

У нас в стране сэндвич-панели стали применять в 1980-х годах, в качестве наполнителей использовались горючие пенополистирол и пенополиуретан. Теплоизоляционные свойства сэндвич-панелей, у которых в качестве наполнителя используется пенополиуретан, самые лучшие. В середине 1990-х на смену им пришла негорючая минеральная вата на основе базальтового волокна с нормированными прочностными характеристиками.

Чтобы сэндвич-панель была качественной, важно, чтобы качественным был прежде все теплоизоляционный материал. Именно он отвечает за прочность, теплопроводность, влагостойкость, пожаробезопасность, вес, звукоизоляционные свойства сэндвича. Этим требованиям отвечают минераловатные плиты на основе базальтовых пород. Так восьми сантиметровая сэндвич-панель по теплоизоляционным свойствам соответствует кирпичной кладке из обычного кирпича толщиной 1.15 метра.

Материал облицовки сэндвич-панелей со временем менялся. Во времена Доу для защиты от воздействий среды металлическая поверхность подвергалась горячему оцинкованию. Со временем антикоррозионные технологии оцинковки заменили более технологичные полимерные материалы, наносимые на оцинкованный стальной лист, что вело к увеличению срока эксплуатации. Появились покрытия на основе полиэстера, пластизола, поливинилхлорида, сталь с покрытием Colorcoat Prisma. Особая коррозионная стойкость позволяет продлить срок эксплуатации панелей до 50 лет.

Появились и эволюционировали и автоматизированные линии по производству сэндвич-панелей. Совершенствовалась геометрия панелей, качество замков и склеивания.

Потенциал развития этого вида строительных материалов далеко не исчерпан. Популярность получает альтернативная трехслойным панелям технология – сэндвич-панели поэлементной сборки. В их основе – сэндвич-профиль из тонколистовой оцинкованной стали с полимерным покрытием, в полости которого расположена теплоизоляция, терморазделяющего слоя и наружной облицовки (профлиста, фасадных кассет, керамогранита и др.).

Собираются панели вручную прямо на месте, что позволяет уменьшить размеры и массу отдельных элементов конструкции. Использование менее плотного утеплителя облегчает монтаж и транспортировку, позволяет применять легкий каркас.

Сэндвич-панели отличает простота и скорость монтажа, особенно это касается сэндвич-панелей поэлементной сборки. За смену вдвоем можно смонтировать до 50 кв. метров поверхности, при этом обойтись без использования строительной техники (масса одной секции сэндвич-профиля – около 30 кг). Закрывать стыки нет необходимости, их не видно, т.к. к каркасу крепится только сэндвич-профиль.

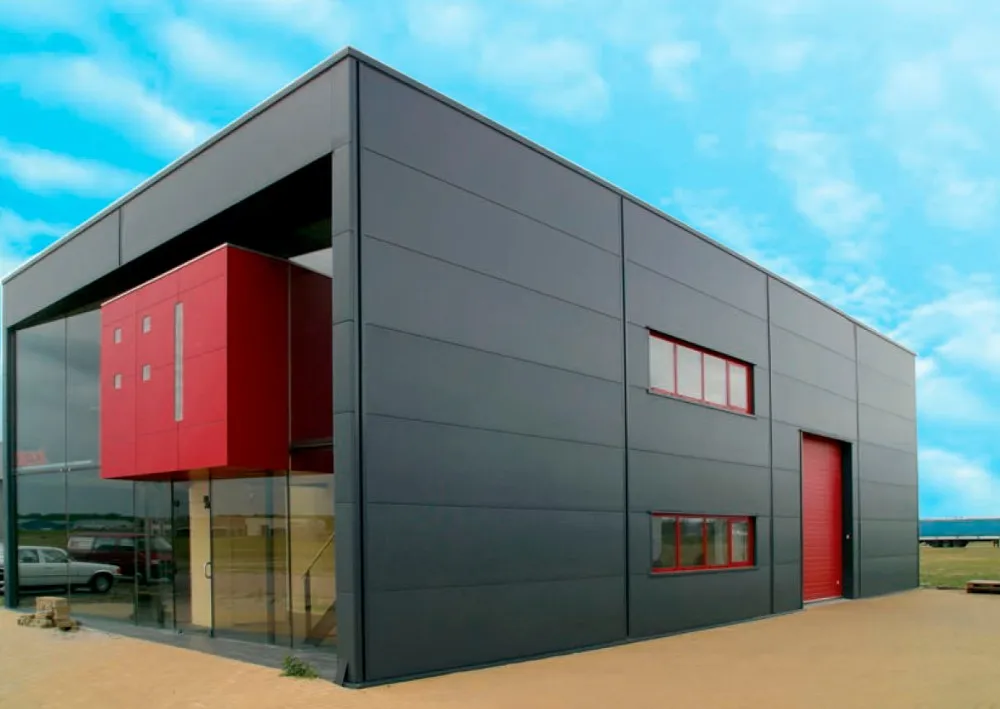

Стеновые и кровельные сэндвич-панели широко используются при строительстве быстровозводимых зданий, как произведственных помещений, ангаров, складов, так и частных домов. Огромным преимуществом материалов и технологии является уникальная возможность разбирать и переносить постройки из сэндвич-панелей в другое место.

(4.9) 2143 оценок

&copy Статья написана специально для компании ВИРА. При полном или частичном использовании материалов активная ссылка на www.eremont.ru обязательна. Авторство подтверждено для Яндекса и Google.

Все фотографии без указания правообладателя взяты из открытых источников.

Купите стеновые сэндвич-панели по цене от 1870 рублей с доставкой по России

Стеновая сэндвич панель

Темпы и себестоимость строительства жилых и производственных сооружений в нашей стране еще несколько десятилетий тому назад намного отставали от показателей развитых стран, использование стеновых сэндвич-панелей позволило решить эти проблемы. Впервые эти материалы появились в Америке в 30-х годах прошлого столетия, с того времени в течение нескольких десятилетий технология стала широко востребованной. Стеновые панели начали применяться не только для промышленных сооружений, но и во время жилищного строительства. В нашей стране первые образцы нового материала появились в 70-х годах, но незначительный объем производства не мог изменить качество и темпы строительства. В настоящее время ситуация быстро меняется, за счет использования современных технологий удается строить комфортные здания и сооружения с незначительными тепловыми потерями.

Панели – трехслойный строительный материал, состоящий из двух металлических листов, между которыми располагается утеплитель.

Металлические листы. Устанавливаются с двух сторон панелей, выполняют декоративную и защитную функцию.
Утеплитель. С учетом предварительного требования потребителей в качестве утеплителя могут использоваться полимерные материалы различных видов или прессованная минеральная вата.

Все слои склеиваются между собой при помощи синтетического состава с высокими показателями адгезии. На промышленных производствах используется двухкомпонентный полиуретановый клей, состав приготавливается и наносится автоматически на линиях непосредственно перед нанесением. Толщина утеплительного слоя выбирается с учетом климатической зоны расположения здания, за счет широкого ассортимента есть возможность подобрать характеристики по теплосбережению с учетом действующих на сегодняшний день законодательных актов. Высокие технические характеристики значительно расширяют сферы использования материалов. К главным преимуществам можно отнести следующие показатели:

Низкий коэффициент теплопроводности. Современные утеплители из минеральной ваты или пенопластов толщиной 10 см имеют такие же показатели по теплоэффективности, как и деревянная стена толщиной 60 см или кирпичная толщиной 120 см. Чем ниже теплопроводность, тем выше звукоизоляция. Соответственно, и по этому параметру они намного превосходят традиционные стройматериалы.
Небольшая масса. Вес кубического метра сэндвич панелей на порядок ниже, чем имеют кладочные материалы. За счет этого упрощается и удешевляется фундамент здания, ускоряется строительство, уменьшается сметная стоимость монтажных работ. Во время возведения зданий применение дорогостоящей грузоподъемной техники не является обязательным условием.

Технологичность. Панели не надо подгонять под размеры на строительной площадке, они легко монтируются, не требуют дополнительной финишной отделки внешних поверхностей.
Долговечность. Ламели теплоизоляции имеют срок эксплуатации не менее тридцати лет, при этом нет необходимости производить периодические ремонтные работы по восстановлению внешних покрытий.

Z-LOCK Стеновые панели

Благодаря таким показателям сэндвич ламели пользуются большим спросом у многочисленных потребителей.

Теплоизоляционные материалы для панелей

Постоянное увеличение стоимости энергоносителей заставляет владельцев зданий уделять большое внимание показателям теплосбережению. Используемые в панелях утеплители имеют наиболее низкие значения теплопроводности среди всех применяемых в этих целях традиционных материалов. По структуре изоляторы могут быть волокнистыми (минеральная вата), ячеистыми (пенопласты) или зернистыми (вспученный перлит). По степени возгораемости – несгораемыми, трудносгораемыми или легковоспламеняемыми.

Отличия PIR- и PUR-панелей – максимально допустимая температура нагрева. Первые сохраняют свои первоначальные свойства при температуре нагрева до +140°С, вторые могут эксплуатироваться при +100°С.

Пенополистирол

Изготавливается с использованием суспензионного полистирола, по физическим свойствам жесткий пенопласт. Устойчив к воздействию различных химических соединений, практически не впитывает влагу, может использоваться в условиях прямого контакта с водой. Прочность на сжатие 25 т/м², теплопроводность в зависимости от вида колеблется в пределах 0,020–0,030 Вт/м²К. По показателям экологической безопасности допущен к использованию без ограничений.

Панель из пенополистирола

Минеральная вата

Волокнистый современный теплоизоляционный материал. Главное преимущество – полная пожарная безопасность. Минеральная вата рекомендуется в качестве противопожарных барьеров для производственных и жилых зданий, выдерживает нагрев до +1000°С. Недостаток – увеличенная стоимость, негативная реакция на увеличение параметров относительной влажности. По теплопроводности имеет такие же показатели, как и пенополистирол. Минеральная вата не реагирует с большинством агрессивных химических соединений, за счет чего значительно увеличивается срок службы стеновых панелей.

Панель с наполнением минеральная вата

Пенополиуретан

Пенополиуретан имеет не менее 99% закрытых пор, не боится прямого контакта с водой. Инновационная технология производства увеличивает показатели физической прочности. Второй класс горючести, химически нейтральный, универсального использования. Недостаток – относительно высокая стоимость в сравнении с другими теплоизоляционными материалами. Эксплуатационные характеристики утеплителя соответствуют действующим строительным нормам и правилам.

Панель из пенополиуретана

Пенополиизоцианурат

В составе пенополиизоцианурата преобладают изоционатные группы, что увеличивает показатели огнестойкости материала, не поддерживает открытого горения. По остальным эксплуатационным характеристикам почти не отличается от других утеплителей полимерной группы. В развитых странах из такого материала изготавливают до 70% общего количества сооружений из сэндвич-панелей.

Панель из пенополиизоцианурата

Пожарные характеристики

Пожарные характеристики стеновых сэндвич-панелей
		Толщина, мм
Тип утеплителя	Показатель	50	60	80	100	120	150	200	250	300
Минеральная вата (МВ)	Предел огнестойкости	El30		El60	El120	El150		El180
	Приведенное сопротивление теплопередаче, Ro	1,19	1,3	1,81	2,22	2,63	3,25	4,28	5,31	6,32
	Горючесть	НГ
Пенополистирол (ППС)	Предел огнестойкости	El15
	Приведенное сопротивление теплопередаче, Ro	1,22	1,5	2,1	2,6	3,1	3,85	5,3	6,41	7,69
	Горючесть	Г3
Пенополиуретан (PUR)	Предел огнестойкости	El15
	Приведенное сопротивление теплопередаче, Ro	2,38	2,86	3,81	4,76	5,71	7,14	9,52	_	_
	Горючесть	Г2
Пенополиизоцианурат (PIR)	Предел огнестойкости	El15	El30		El60			El90	_	_
	Приведенное сопротивление теплопередаче, Ro	2,38	2,86	3,81	4,76	5,71	7,14	9,52	_	_
	Горючесть	Г1

Размеры сэндвич-панелей

Выбираются заказчиками с учетом проекта здания. Предприятие имеет возможность корректировать линейные параметры панелей в зависимости от пожеланий потребителей. Длина, ширина и толщина панелей выбирается таким образом, чтобы минимизировать количество непродуктивных отходов во время строительства здания. Панели стеновые бескаркасные по размерам отвечают техническому заданию потребителей, при необходимости они могут заказывать партии с различными линейными параметрами.

Особенности проектирования зданий из панелей

Физические характеристики панелей позволяют использовать их при различных схемах нагрузок.

Однопролетная схема нагрузки. Панели опираются только в две опоры.

Однопролетная

Многопролетная схема загрузки. Панели опираются на много опор.

Многопролетная

Конкретный способ монтажа и шаг между опорами подбирается в зависимости от несущих способностей панелей, допустимые расчетные нагрузки не могут превышать фактические.

Что влияет на цены стеновых панелей

Стоимость квадратного метра изделий рассчитывается с учетом характеристик используемых теплоизоляторов и металлических профилированных листов. Потребители могут выбирать для себя оптимальные варианты в зависимости финансовых возможностей и необходимых эксплуатационных характеристик.

Купить Стеновые сэндвич-панели от производителя в Нижнем Новгороде можно по следующим ценам

Название	Цена
Стеновая сэндвич панель с наполнением из пенополистирола	от 1870 руб
Стеновая сэндвич панель с наполнением из минеральной ваты	от 2190 руб

* Цены указаны за квадратный метр

Компания “СП ПРОМ” осуществляет доставку сэндвич-панелей в город Нижний Новгород и другие регионы России

Подробный прайс лист вы найдете в разделе Цены, рассчитать суммарную стоимость можете с помощью нашего калькулятора
