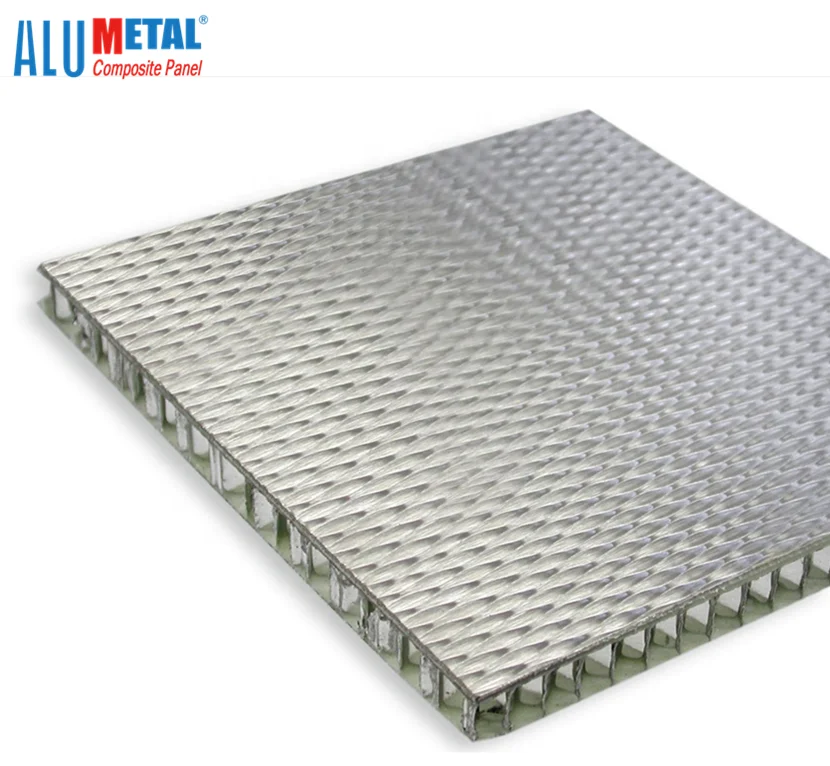

COMPOCEL-AL FR – СОТОВАЯ ПАНЕЛЬ

Технический паспорт стандартных панелей (размеры, материалы и специальная отделка по запросу)
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ ПАНЕЛИ

размеры панели  мм

стандартные 1250 x 2500 / 1250 x 3000 / 1500 x 3000;

по запросу до 2000 x 7000

допуск толщины  мм

± 0,3

допуски размеров  мм

± 30

планарность ***  мм/м

+/-1

толщина слоев мм

от 0,5 до 5,0

алюминиевый сплав слоев

серия 1000, серия 3000, серия 5000

Сотовый сплав алюминия

серия 3000, серия 5000

Толщина сотовой фольги  мкм

50 и 70

Диаметр соты Ø = мм

от 3 до 19

Плотность соты кг/м³

от 20 до 163

Связующий материал

двухкомпонентный полиуретановый / термопластичная пленка
/ эпоксидная пленка / эпоксидный двухкомпонентный

качествоповерхности

необработанная / грунтовка / из полиэстера / из ПВДФ / анодированная

ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАНЕЛИ

тип панели (некоторые примеры) –

толщина панели MM

тип панели (некоторые примеры) –

толщина листов MM
6

10

15

10

15

20

25

0,5 + 0,5

1,0 + 1,0

Вес панели ‡ кг/м
²
3,8

4,0

4,3

6,7

7,0

7,3

7,6

устойчивость к сжатию

стабилизированное ** ‡
ASTM C 365-365 M МПа
2,9

максималь наянагрузка ** ‡

ASTM C 393 † Н
190

340

520

600

1.
000
1.350

1.700

стрелка максимальной нагрузки ‡

ASTM C 393 † мм
14

8

6

8

6

4

3

модуль эластичности Е листов МПа

68.000 – 70.000

момент инерции I ** мм
⁴/м
7.600

22.000

52.000

40.000

98.
000
181.000

288.000

средняя устойчивость к

расслаиванию ** ‡ ASTM D1781-98 (2012)
> 280 Н/76 мм или 40 Нмм/мм

максимальная температура

работы ** °C
– 40 / + 60; по запросу + 80 / + 100 / + 150

коэффициенттеплового

расширения ** °C^-1
2,3 x 10
^-5

** значениеподтвержденовнутреннейлабораторией
*** примерноезначение
† размерыобразцасчетырьмяточкамиопоры (L,W) 540 X 50 мм, расстояние между нижними опорными точками 500 мм,
  расстояние от верхних опорных точек 250 мм
‡ Значения относятся к сотовой панели Ø6 56кг/м³ (Ø 1/4”)

COMPOCEL AL FR- СООТВЕТСТВУЕТ АМЕРИКАНСКИМ СТАНДАРТАМ – CLASSES AND CERTIFICATIONS
По запросу и за дополнительную плату сертифицированная версия COMPOCEL AL FR Запрос сертифицированных изделий должен быть сформулирован на этапе коммерческого предложения и подразумевает дополнительную плату.

КЛАССЫ ОГНЕСТОЙКОСТИ
СЕКТОР СТАНДАРТ СЕРТИФИКАЦИЯ ОПИСАНИЕ

ВОЕННО-МОРСКОЙ СЕКТОР

FTP CODE 2010 3.18a

0407

НИЗКОЕ РАСПРОСТРАНЕНИЕ

МОД. B.

Сертификат №
MED- 150 (IG-038-2014)
РЕД.10

МОД. D.

Сертификат №
MED- 154 (IG-178-2014) РЕД.16

COMPOCEL AL FR
Сотовая панель из алюминия В соответствии с
директивой MED, статья MED / 3. 18a, кодекс FTP
IMO 2010, приложение 1

Береговая охрана США

МОД. B.

Одобрение USCG №.
164.112/0407

МОД. D.

Одобрение USCG №.
164.112/0407/MED000154

COMPOCEL AL FR

Алюминиевая сотовая панель

FTP CODE 2010 3.64

ПЕРЕБОРКА C. CLASS DIVISION

НЕГОРЮЧЕСТЬ

Сертификат №
MED- 147 (IG-135-2020) РЕД. 0

COMPOCEL AL FR

Сотовая панель из алюминия В соответствии с
директивой MED, статья MED / 3.64, кодекс FTP IMO 2010, приложение 1

СТРОИТЕЛЬСТВО,
ПОДВЕСНЫЕ
ПОТОЛКИ
UNI EN 13501-1
A2 s1 d0

НЕГОРЮЧЕСТЬ
COMPOCEL AL FR

Сертификат класса № 322406/8949/CPR
369385/13094/CPR
COMPOCEL AL FR

COMPOCEL AL FLOOR,
ALURIS, ALUMAN

Сертификат класса №
370429

COMPOCEL AL FR,
FLOOR, ALURIS,
ALUMAN

Алюминиевая сотовая панель

A2 – НЕГОРЮЧАЯ
s1 – отсутствие образования дыма
d0 – без капель

СТРОИТЕЛЬСТВО, ВЕНТИЛИРУЕМЫЕ
ФАСАДЫ UNI EN 13501-1
A2 s1 d0

НЕГОРЮЧЕСТЬ

Сертификат класса №
361288

COMPOCEL AL FR

Алюминиевая сотовая панель Только 20 мм
A2 – НЕГОРЮЧАЯ
s1 – отсутствие образования дыма
d0 – без капель

СТРОИТЕЛЬСТВО,
ПОЛЫ UNI EN 13501-1
A2fl s1 d0

НЕГОРЮЧЕСТЬ

COMPOCEL AL FR

Сертификат класса № 370494

COMPOCEL AL FLOOR,
ALURIS, ALUMAN

Сертификат класса №
370493

COMPOCEL AL FR,
FLOOR, ALURIS,
ALUMAN

Алюминиеваясотоваяпанель

A2 – НЕГОРЮЧАЯ
s1 – отсутствие образования дыма
d0 – без капель

ОБЩЕЕ
СТРОИТЕЛЬСТВО UNI EN 13501-1
B s1 d0

НИЗКОЕ РАСПРОСТРАНЕНИЕ
Сертификат класса №
IN-02513/2017-E

COMPOCEL AL FR

Алюминиевая сотовая панель
B – снизким распространением
s1 – отсутствие образования дыма
d0 – без капель

СТРОИТЕЛЬС
ТВО – ПОЛ UNI EN 13501-1
Bfl s1 d0

с низким распространением пламени

COMPOCEL AL FR

Сертификат класса №
354617

COMPOCEL AL FLOOR,
ALURIS, ALUMAN

Сертификат класса №
368596

COMPOCEL AL FR, FLOOR, ALURIS,
ALUMAN

Алюминиевая сотовая панель

Bfl – с низким распространением пламени
s1 – отсутствие образо вания дыма
d0 – без капель

СТРОИТЕЛЬСТВО NF P92-501
M1

Сертификат класса № RA20-0298, CSTB
НЕВОСПЛАМЕНЯЮЩИЙСЯ
ЖЕЛЕЗНОДОРОЖНЫЙ
СЕКТОР UNI EN 45545-2
HL3 (уровень риска)

Сертификат класса №
347927
353207
347921
353209

COMPOCEL AL FR

Алюминиевая сотовая панель.
Соответствует следующим
сферам применения:
R2 Подвесные потолки

R1 Разделительные стенки, перегородки

R10 Полы

СООТВЕТСТВУЕТ АМЕРИКАНСКИМ СТАНДАРТАМ

ASTM C67-M18

Впитывание воды

ASTM E72-15

Сопротивление поперечной нагрузке

ASTM C297 M-16

Устойчивость к тяге

ASTM E84-17

Распространение огня

TAS 201
TAS 203

Тест на выдерживание ураганной силы

Свойства ячеистого сердечника
50 микрон

Тип
АЛЮМИНИЕВЫЙ СПЛАВ 3003/3005/3103/3104

Ø ячеек в мм ок.
6

9

12

19

Ø ячеек в дюймах
1/4″

3/8″

1/2″

3/4″

Плотность, кг/м³
56 – 59

39 – 40

29 – 30

20 – 21

Стабилизированная устойчивость к сжатию, МПа
3,0 – 3,5

1,4 – 1,95

0,8 – 0,95

0,4 – 0,6

Свойства ячеистого сердечника
70 микрон

Тип
АЛЮМИНИЕВЫЙ СПЛАВ 3003/3005/3103/3104

Ø ячеек в мм ок.
6

9

12

19

Ø ячеек в дюймах
1/4″

3/8″

1/2″

3/4″

Плотность, кг/м³
80 – 83

54

40 – 42

27 – 29

Стабилизированная устойчивость к сжатию, МПа
4,3 – 4,6

2,5 – 2,6

1,41 – 1,5

0,85 – 0,9

Сэндвич-панели с сотовым заполнителем – Сэндвич-панели
Когда экономия веса имеет решающее значение, требуется прочность и требуется быстрая доставка, сэндвич-панели с сотовым заполнителем предлагают огромные преимущества по сравнению с цельными композитными плитами. Они изготовлены из композитных ламинатов, также называемых «оболочками», с сотовой сердцевиной из алюминия или арамида, соединенной между двумя оболочками. Сэндвич-панели с сотовым заполнителем имеют более высокое отношение прочности к весу, чем твердые композитные ламинаты. Подробнее о сэндвич-панелях. Мы также предлагаем услуги механической обработки. Если у нас нет именно той сэндвич-панели, которую вы ищете, пожалуйста, позвоните или свяжитесь с нами для получения коммерческого предложения.

Технический паспорт стандартных панелей (размеры, материалы и специальная отделка по запросу)
КОНСТРУКТИВНЫЕ ХАРАКТЕРИСТИКИ ПАНЕЛИ
размеры панели мм	стандартные 1250 x 2500 / 1250 x 3000 / 1500 x 3000; по запросу до 2000 x 7000
допуск толщины мм	± 0,3
допуски размеров мм	± 30
планарность *** мм/м	+/-1
толщина слоев мм	от 0,5 до 5,0
алюминиевый сплав слоев	серия 1000, серия 3000, серия 5000
Сотовый сплав алюминия	серия 3000, серия 5000
Толщина сотовой фольги мкм	50 и 70
Диаметр соты Ø = мм	от 3 до 19
Плотность соты кг/м³	от 20 до 163
Связующий материал	двухкомпонентный полиуретановый / термопластичная пленка / эпоксидная пленка / эпоксидный двухкомпонентный
качествоповерхности	необработанная / грунтовка / из полиэстера / из ПВДФ / анодированная
ФИЗИКО-МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАНЕЛИ
тип панели (некоторые примеры) – толщина панели MM тип панели (некоторые примеры) – толщина листов MM	6	10	15	10	15	20	25
	0,5 + 0,5			1,0 + 1,0
Вес панели ‡ кг/м ²	3,8	4,0	4,3	6,7	7,0	7,3	7,6
устойчивость к сжатию стабилизированное ** ‡ ASTM C 365-365 M МПа	2,9
максималь наянагрузка ** ‡ ASTM C 393 † Н	190	340	520	600	1. 000	1.350	1.700
стрелка максимальной нагрузки ‡ ASTM C 393 † мм	14	8	6	8	6	4	3
модуль эластичности Е листов МПа	68.000 – 70.000
момент инерции I ** мм ⁴/м	7.600	22.000	52.000	40.000	98. 000	181.000	288.000
средняя устойчивость к расслаиванию ** ‡ ASTM D1781-98 (2012)	> 280 Н/76 мм или 40 Нмм/мм
максимальная температура работы ** °C	– 40 / + 60; по запросу + 80 / + 100 / + 150
коэффициенттеплового расширения ** °C^-1	2,3 x 10 ^-5

КЛАССЫ ОГНЕСТОЙКОСТИ
СЕКТОР	СТАНДАРТ	СЕРТИФИКАЦИЯ	ОПИСАНИЕ
ВОЕННО-МОРСКОЙ СЕКТОР	FTP CODE 2010 3.18a 0407	НИЗКОЕ РАСПРОСТРАНЕНИЕ МОД. B. Сертификат № MED- 150 (IG-038-2014) РЕД.10 МОД. D. Сертификат № MED- 154 (IG-178-2014) РЕД.16	COMPOCEL AL FR Сотовая панель из алюминия В соответствии с директивой MED, статья MED / 3. 18a, кодекс FTP IMO 2010, приложение 1
	Береговая охрана США	МОД. B. Одобрение USCG №. 164.112/0407 МОД. D. Одобрение USCG №. 164.112/0407/MED000154	COMPOCEL AL FR Алюминиевая сотовая панель
	Береговая охрана США		COMPOCEL AL FR Алюминиевая сотовая панель
	FTP CODE 2010 3.64	ПЕРЕБОРКА C. CLASS DIVISION НЕГОРЮЧЕСТЬ Сертификат № MED- 147 (IG-135-2020) РЕД. 0	COMPOCEL AL FR Сотовая панель из алюминия В соответствии с директивой MED, статья MED / 3.64, кодекс FTP IMO 2010, приложение 1
СТРОИТЕЛЬСТВО, ПОДВЕСНЫЕ ПОТОЛКИ	UNI EN 13501-1	A2 s1 d0 НЕГОРЮЧЕСТЬ COMPOCEL AL FR Сертификат класса № 322406/8949/CPR 369385/13094/CPR COMPOCEL AL FR COMPOCEL AL FLOOR, ALURIS, ALUMAN Сертификат класса № 370429	COMPOCEL AL FR, FLOOR, ALURIS, ALUMAN Алюминиевая сотовая панель A2 – НЕГОРЮЧАЯ s1 – отсутствие образования дыма d0 – без капель
СТРОИТЕЛЬСТВО, ПОДВЕСНЫЕ ПОТОЛКИ	UNI EN 13501-1
СТРОИТЕЛЬСТВО, ВЕНТИЛИРУЕМЫЕ ФАСАДЫ	UNI EN 13501-1	A2 s1 d0 НЕГОРЮЧЕСТЬ Сертификат класса № 361288	COMPOCEL AL FR Алюминиевая сотовая панель Только 20 мм A2 – НЕГОРЮЧАЯ s1 – отсутствие образования дыма d0 – без капель
СТРОИТЕЛЬСТВО, ПОЛЫ	UNI EN 13501-1	A2fl s1 d0 НЕГОРЮЧЕСТЬ COMPOCEL AL FR Сертификат класса № 370494 COMPOCEL AL FLOOR, ALURIS, ALUMAN Сертификат класса № 370493	COMPOCEL AL FR, FLOOR, ALURIS, ALUMAN Алюминиеваясотоваяпанель A2 – НЕГОРЮЧАЯ s1 – отсутствие образования дыма d0 – без капель
СТРОИТЕЛЬСТВО, ПОЛЫ	UNI EN 13501-1
ОБЩЕЕ СТРОИТЕЛЬСТВО	UNI EN 13501-1	B s1 d0 НИЗКОЕ РАСПРОСТРАНЕНИЕ Сертификат класса № IN-02513/2017-E	COMPOCEL AL FR Алюминиевая сотовая панель B – снизким распространением s1 – отсутствие образования дыма d0 – без капель
СТРОИТЕЛЬС ТВО – ПОЛ	UNI EN 13501-1	Bfl s1 d0 с низким распространением пламени COMPOCEL AL FR Сертификат класса № 354617 COMPOCEL AL FLOOR, ALURIS, ALUMAN Сертификат класса № 368596	COMPOCEL AL FR, FLOOR, ALURIS, ALUMAN Алюминиевая сотовая панель Bfl – с низким распространением пламени s1 – отсутствие образо вания дыма d0 – без капель
СТРОИТЕЛЬСТВО	NF P92-501	M1 Сертификат класса № RA20-0298, CSTB	НЕВОСПЛАМЕНЯЮЩИЙСЯ
ЖЕЛЕЗНОДОРОЖНЫЙ СЕКТОР	UNI EN 45545-2	HL3 (уровень риска) Сертификат класса № 347927 353207 347921 353209	COMPOCEL AL FR Алюминиевая сотовая панель. Соответствует следующим сферам применения: R2 Подвесные потолки R1 Разделительные стенки, перегородки R10 Полы

Свойства ячеистого сердечника	50 микрон
Тип	АЛЮМИНИЕВЫЙ СПЛАВ 3003/3005/3103/3104
Ø ячеек в мм ок.	6	9	12	19
Ø ячеек в дюймах	1/4″	3/8″	1/2″	3/4″
Плотность, кг/м³	56 – 59	39 – 40	29 – 30	20 – 21
Стабилизированная устойчивость к сжатию, МПа	3,0 – 3,5	1,4 – 1,95	0,8 – 0,95	0,4 – 0,6

Свойства ячеистого сердечника	70 микрон
Тип	АЛЮМИНИЕВЫЙ СПЛАВ 3003/3005/3103/3104
Ø ячеек в мм ок.	6	9	12	19
Ø ячеек в дюймах	1/4″	3/8″	1/2″	3/4″
Плотность, кг/м³	80 – 83	54	40 – 42	27 – 29
Стабилизированная устойчивость к сжатию, МПа	4,3 – 4,6	2,5 – 2,6	1,41 – 1,5	0,85 – 0,9
