Ленточный фундамент для забора или сборный? . Статьи компании «ЧП «СтепМаш»»

Многие домовладельцы не всегда понимают – в каких случаях какой фундамент лучше выбрать – ленточный или сборный бетонный.



Попробуем разобраться – что можно ожидать сделав выбор в пользу одного из них.



Ленточный фундамент для забора

Для его установки необходимо произвести выемку грунта. Для этого необходимо задействовать строительную технику или выемку произвести вручную, что занимает много времени, отнимает физические силы и если труд наемный, то его необходимо оплачивать!



После выемки грунта остается много справа и слева от траншеи глины, супесей и т.д. и эти «валы грунта» необходимо либо увезти, либо разравнивать, что тоже время и деньги!



Следующий этап – это армирование. Тоже процесс небыстрый и требует финансовых затрат, который удорожает строительство, а эффект от армирования может не оправдать себя.



Установка опалубки – это самый ответственный процесс! Необходимо выдержать уровни, устроить каскады, укрепить так, чтобы при приемке бетонной смеси из миксера или бетононасоса в опалубку, не разорвало, не вспучило, не покосило в стороны.



Когда приходит время приемки бетона, то оказывается, что траншею залило дождями или земля уже осыпалась, соответственно никто уже траншею не восстановит.



Приемка бетона и укладка в опалубку – серьезный процесс! Не везде доедет миксер.

Если привозить самосвалом – то такой бетон не годится для фундамента так как у него низкая влажность. Полусухой бетон не имеет достаточной подвижности чтобы заполнить опалубку и выдавить весь воздух из смеси – фундамент получится пористым и ненадежным.



А про бетонную смесь, приготовленную на объекте, вообще не стоит говорить: цемент применяется не всегда высших марок, часто применяют Д20, М400, он подешевле, но медленнее набирает прочность, и высокую марку бетона из него не получишь.



Сколько насыпали цемента – контролируется «на глаз», наполнители (песок, супесь и т.д.). Какой есть. Зачастую это «плывуны», т.е. то, что не годится для бетона!



Или Вам, предложат: «Под столбики поглубже, а над землей на две досочки зальем» – это вообще не фундамент, а попусту потраченное время и деньги, самообман.



Поделюсь собственным наблюдением – не встречал ни одной бригады таких монолитчиков, которые имели бы при производстве работ глубинный вибратор, максимум «насадка» – «жужалка» на перфоратор, о пластификаторах слышали тоже не все, не говоря о уже грамотном применении. Бетон необходимо вибрировать, чтобы удалить поры воздуха из смеси! Да и в целях экономии опалубка имеет многократную оборачиваемость, с несколькими монтажами уже имеем потрепанный вид, что скажется на внешнем виде лицевой части фундамента.



Все эти условия трудно соблюсти в ленточном фундаменте для «бюджетного забора», если эти условия применить для забора, то цена будет как у монолитного домостроения. Все равно придется экономить, т.к. у всего есть своя адекватная цена. Да и история с устройством такого фундамента затянется на месяцы.

Смотрите какие вопросы могут возникнуть с ленточными фундаментами тут

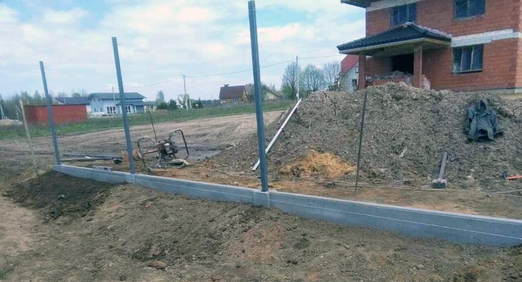

Сборный бетонный фундамент для забора

Имеет определенный размер, свою систему фиксации, изготавливается в определенных условиях (как правило методом сухого вибропрессования, что практически сводит к минимуму наличие пор воздуха в смеси, применяются различные пластификаторы), имеет эстетичный внешний вид. (В нашей предыдущей статье мы подробно рассказали, как правильно выбирать сборные фундаменты для забора, на что обратить внимание).



Монтаж осуществляется без трудоемких земляных работ, устройства опалубки и т.д. На «подвижных» грунтах имеет возможность компенсировать деформацию без растрескиваний, одним словом – обслуживаемый (есть возможность снятия и установки на прежнее место в случае повреждения конструкции либо при желании домовладельца перенести, например, ворота в другое место)



Монтаж 100 метров за 2-3 дня, легко монтируется на перепадах высот. На объект доставляется в необходимом расчетном количестве, перемещается по объекту 2-3 монтажниками, что гарантирует сохранность посевов и розочек с чесночком 🙂



К данным фундаментам разработаны декоративные блоки для столбов с фактурной поверхностью, что позволит в короткие сроки и без лишних затрат получить современный забор с любым заполнением.



Уже не редкость, когда заказчик покупает элементы забора и тихонечко монтирует по выходным или в отпуске, тем самым экономит достаточно средств на монтаже, т. к. монтаж не сложнее подвешивания люстры к потолку, имея минимум инструмента.



У сборного фундамента нет несущей способности (кирпич и блок не положишь в ряд на ригель, только на крепление-стакан). Да и мало ленточных фундаментов имеют несущую способность.



Сборный бетонный фундамент для забора – это скорее декоративный элемент, тем не менее выполняющий определенные функции! (нашу статью о функциях фундаментов можно прочитать тут) и вытесняющий в современном строительстве ленточный фундамент – особенно там, где в ленточных фундаментах нет необходимости.



Цель этого обзора – не оскорбить или возвысить те или иные фундаменты, а дать возможность сделать выбор, принять верное решение.



Если это легкий забор (например, из Профнастила, Металлоштакетника, 3D панелей и т.д.)  – то стоит ли заниматься бетонными работами?



Если это тяжелый забор из кирпича или блоков – то, бесспорно, тут необходим серьезный фундамент и работа специалистов.



Все выше перечисленное взято не из книжек или Интернета, а собственный опыт, наработанный годами.



Сергей Федоркевич, директор ЧП “СтепМаш”



Смотрите фотографии заборов на сборных бетонных фундаментах тут





точечный/ленточный, цена в СПб ⋆ Лучший двор

Ограждение дома или участка призвано сочетать функциональность и эстетику. Забор защищает территорию от незваных гостей, а если он глухой – тогда ещё от людского любопытства, ветра, пыли и осадков. Но, как любая конструкция, ограждение имеет предел прочности и долговечности. На состояние столбов и секций влияют ветровые нагрузки, коррозия, высолы на кирпиче, подвижки почвы. В зависимости от характеристики грунтов и материала ограды подбирается и фундамент под забор. Ниже поговорим о видах оснований и порядке их монтажа.

Надёжный, выбранный в соответствии с типом забора, фундамент призван:

  • обеспечить долговечность и прочность ограждения;
  • исключить перекос конструкций в результате ветровых нагрузок или подвижек почвы;
  • снизить риск вандализма и хищения металлических столбов и секций злоумышленниками.

Практика нашей компании показывает, что заборы, установленные без фундамента, требуют ежесезонной профилактики, а иногда и ремонта. Это обусловлено, прежде всего, колебаниями нестабильных грунтов, вызывающими синхронный или разнонаправленный крен опор. Выполненное изначально прочное основание защитит вас от ежегодных затрат и физических усилий, направленных на поправку забора.

Заметим, что основание в том или ином виде сто́ит смонтировать и для лёгкого деревянного штакетника, и для ограды из сетки-рабицы или её модернизированной версии, трёхмерной сетки Гиттер, и для мощного кирпичного забора с секциями кованых элементов. Чем солиднее конструкция, тем массивнее основание и тем выше стоимость фундамента под забор. Оценить будущие затраты можно с помощью онлайн-калькулятора, который есть на большинстве сайтов компаний, занятых устройством фундаментов в малоэтажном строительстве.

Виды фундаментов

Выделяют два вида оснований для ограждений – точечные и ленточные. В этих определениях отражена геометрия опорных элементов. В первом случае в грунте дополнительно фиксируются сами опоры – деревянные, металлические или бетонные столбы. Во втором случае основание выполняется по всему периметру забора, обеспечивая связь между опорами и тем самым повышая их устойчивость и прочность.

Точечный фундамент

По сути дела это свайный фундамент под забор. Под опоры в грунте пробуриваются лунки диаметром до 25 см, глубиной от 1,5 до 2 метров на расстоянии 2,5-3 метров друг от друга. На дно лунок засыпают песчано-гравийную подушку.  На нестабильных обводненных почвах сваю следует заглубить ниже уровня промерзания грунта, чтобы зимой морозное пучение  не вытолкнуло опоры вверх.

В полость можно поместить опалубку с распорками и арматуру, но чаще обходятся без этого. Затем в отверстия опускаются столбы. Подземные части деревянных столбов обрабатываются препаратами от гниения и вредителей. Металлические опоры обычно изначально обработаны антикоррозионным покрытием.

После погружения опор тщательно проверяется их вертикальное положение и расположение на нужном уровне относительно друг друга. Особое внимание следует уделять устройству забора на участках с уклоном и ограждениям со сложной геометрией.

Удостоверившись, что столбы стоят как надо, вы заливаете скважины бетоном. Когда он застынет, монтируются секции забора.

При устройстве ограждений с кирпичными или каменными опорами и секциями из профнастила или бетонных плит возможно устройство столбчатого фундамента под забор. Опора заглубляется в грунт и фиксируется там бетонным раствором и арматурой. Секции между столбами висят в воздухе, зазор между полотном и грунтом обеспечивает вентиляцию участка. Чаще, однако, применяется комбинация столбчатого и ленточного фундамента, речь о котором ниже.

Ленточный фундамент

Ленточный фундамент под забор — наиболее универсальный и долговечный вариант, пригодный для всех видов ограждений. В случае с деревянными и сетчатыми конструкциями заливка фундамента под забор часто выполняется с прицелом на будущее. Заодно конструкция получит время пройти неизбежную усадку. Через пару лет старый дешевый забор демонтируют и на его месте возводят красивое ограждение из кирпича и кованых элементов.

Бетонные фундаменты для забора, как и лента под дом, делятся на два вида – монолитные и сборные. Монолитно-ленточный фундамент предполагает рытьё траншеи по всему периметру участка, либо на тех отрезках, которым придается особое значение в плане безопасности или эстетики. Ширина ленты варьируется от 250 до 400 мм, но по бокам нужно оставить место под опалубку. Общая ширина траншеи обычно составляет 500 мм.

Глубина заложения не превышает 600 мм, но в местах со сложными почвами она может быть и больше. При выемке грунта необходимо учесть 100 мм  под песчаную подушку и столько же под подушку гравийную. На дно траншеи укладывают геотекстиль, засыпают песок, затем его поливают водой и тщательно утрамбовывают. Выше засыпают гравий или щебень.

В подготовленную траншею помещается опалубка и арматура. Вдоль траншеи помещают четыре стрежня толщиной 10 мм, которые через каждые полметра фиксируются приварными вертикальными элементами. Сверху траншею накрывают досками.

Если речь идёт о комбинированном столбчато-ленточном фундаменте, то через каждые 2,5-3 метра на дне траншеи выполняется дополнительное заглубление. Туда опускается металлический столб или кирпичная кладка – основание кирпичного столба. Арматура в этом случае протягивается лишь между соседними опорами. .

Затем траншея заливается бетоном марки М200 или М300. Лучше, если верхний край опалубки выступает над грунтом на 10-20 см. На участках с уклоном заливка выполняется ступенями, ленточный фундамент под забор не повторяет неровности почвы.

Для подачи бетона на границы участка используют бетононасос с длинным рукавом – перемещать бетономешалку по всему периметру неудобно и не всегда возможно.

Монолитный ленточный фундамент – универсальный вариант, подходящий для устройства любого вида ограждения.  Его недостатки – финансовая и временна́я затратность. Застывание бетона в траншее занимает недлелю, лишь потом можно безопасно продолжать работы.

Если вы хотите сэкономить время, выбирайте сборный фундамент под забор из готовых железобетонных блоков.  В этом случае также не обойтись без земляных работ, поскольку блоки нужно поместить для устойчивости в грунт. В отличие от монолитного основания, это будет мелкозаглубленный фундамент для забора – блоки закладываются в почву  не больше чем на 30-40 см. Под изделия также необходимо поместить геотекстиль и песчано-гравийную подушку, которая будет амортизировать подвижки грунта и давление замерзших грунтовых вод в холодное время года. В сложных обводненных почвах такой фундамент может оказаться непригодным, зато на участках с резкими перепадами высот и ступенчатой лентой это будет идеальный вариант.

Масса фундаментно-стеновых блоков, применяемых при монтаже оснований, измеряется сотнями килограммов, поэтому не стоит повторять подвиг строителей египетских пирамид и перемещать их вручную. Лучше заказать доставку железобетонных изделий на автомобиле, оборудованном краном манипулятором, либо вызвать на участок автокран.

Современная техника позволит уложить сборный фундамент под забор за один день. Речь идёт о среднестатистическом участке в 10-30 соток, если вы хотите окружить забором поместье в несколько гектаров, работы потребуют больше времени.

Стоимость фундамента под ключ

На рынке малоэтажного строительства существует разделение труда. Компании, занятые бетонными работами, не монтируют заборы целиком, ограничиваясь только устройством фундаментов.  В комплекс услуг ленточный фундамент под забор под ключ входит:

  1. Проведение геодезической съемки и геологического исследования участка (если второе не выполнено при проектировании фундамента дома).
  2. Калькуляция трудозатрат и материалов.
  3. Рытьё траншеи для ленточного фундамента вручную или с применением средств малой механизации. Опционально – выемка грунта под заглублённые столбчатые элементы.
  4. Подготовка деревянной опалубки и установка опалубки в траншею.
  5. Сварка и укладка арматуры.
  6. Установка столбов, обвязка арматуры со столбами.
  7. Заполнение траншеи бетоном или доставка и монтаж железобетонных блоков.
  8. Демонтаж надземных элементов опалубки.

В итоге заказчик получает периметр с оговоренным количеством деревянных, металлических или кирпичных опор. Они могут выступать непосредственно из земли или из бетонной ленты. Возможный вариант –только заливка бетонной ленты, на которой затем будут смонтированы столбы из декоративного кирпича, но эти работы в устройство фундамента под ключ уже не входят.

Наша же компания предлагает как услугу установки только фундамента под забор, так и полный цикл работ по устройству забора под ключ!

Покосившийся забор не грозит фатальными последствиями, однако это непредвиденные материальные затраты, эстетический дискомфорт и удар по самолюбию. Доверьте устройство ограждения своего участка профессионалам, и безупречный забор на прочном фундаменте прослужит вам долгие годы!

Сборный бетонный фундамент для забора: рекомендации, фото

Без прочного основания ограждение может быть смыто во время ливня или повалено порывом ветра. Поэтому устройство основы оправдано в любом случае. Главное решить для себя, как правильно сделать сборный бетонный фундамент для забора. Это нужно, чтобы наиболее полно фундамент подходил типу почвы и ограды. Это позволит при меньших затратах получить требуемое качество.

Конструкции фундаментов

Содержание

Фундамент делают:

  1. Из отдельных столбов. Опоры могут забиваться в землю (например, столбы для рабицы), частично или полностью бетонироваться, а также закрепляться щебнем.
  2. Ленточными основаниями, имеющими вид бетонной ленты.
  3. Ленточно-столбчатыми конструкциями. Комбинация двух предыдущих способов.
  4. На сваях.
  5. Бутовыми вариантами, изготовленными из камней.

Выбор вида фундамента в зависимости от характеристик грунта

На крепких почвах с хорошим дренажом достаточно в выкопанные или пробуренные ямки вставить опоры и закрепить утрамбованным щебнем. Через него вода будет уходить вниз. Поэтому при замерзании не сможет воздействовать на них. Для такого грунта можно также использовать крупнозернистый песок. Его укладывают слоями с обильным смачиванием каждого.

На слабых почвах (песчаных, торфяных и пр.) лунки правильно бетонировать полностью. Это увеличивает опорную площадь и равномерно распределяет по ней нагрузку. Равноценно применение свай, если под песком или торфяником есть нормальная почва. Тем более что это будет дешевле при меньших затратах времени.

На почвах среднего пучения опоры закапываются ниже точки промерзания. Однако на часть, проходящую через зону замерзания, действует выталкивающая сила. Это происходит потому, что бетон с грунтом смерзаются в одно целое. Это может вызвать перекос и разрушение изгороди. Во избежание подобных неприятностей используется несъемная опалубка, которая не позволяет им смерзаться. Ее можно изготовить из рубероида, пенопласта, пенополистирола.

На местности с сильным пучением или с глубоким промерзанием стойки связываются между собой. Для того чтобы равномерно распределялась нагрузка. Связкой служит ростверк ― лента железобетона. Чтобы ее не выгибало, под ней создается воздушная подушка из пенопласта толщиной около 10 см. За зиму он, конечно, сожмется, но воздушный промежуток останется. Это решение отлично подойдет и для свайного фундамента.

♥Вашему вниманию: фотогалерея на сайте «Виды обоев для кухни»

Заборы, нуждающиеся в усиленном основании

К ним относятся заборы, изготовленные из тяжелых материалов:

  • кирпича;
  • природного и искусственного камня;
  • бетонных панелей;
  • с элементами художественной ковки.

Под них сооружается фундамент глубиной 40-50 см. Основание обязательно усиливается арматурой диаметром 12-14 мм, по паре снизу и сверху. Как альтернатива допустимы столбы, заглубленные ниже точки промерзания и соединенные ростверком.

Ограда из профлиста не столь монументальна как предыдущие виды. Но из-за значительной парусности обязана выдерживать солидные ветровые воздействия. Поэтому ее лучше ставить на добротную основу. Комбинированные виды, например, из дерева с кирпичными столбами, также будет правильно ставить на прочную основу. Несмотря на удорожание строительства это гарантированно избавит от проблем в будущем.

Выбор типа фундамента в зависимости от вида забора

Для ограждения из сварной сетки или рабицы, деревянных или невысоких (до 1,5 м) изгородей из профлиста достаточно столбчатого варианта. Для более массивных ограждений строится ленточный фундамент. Его также используют при строительстве высоких изгородей из профлиста и установке евроштакетника.

Ленточно-столбовые разновидности делают для комбинированных заборов. Толщина бетонной полосы, соединяющей столбы, не превышает 20 см. Они подойдут для фундамента на почвах с глубоким промерзанием.

Сваи универсальны. Их используют под тяжелые и легкие конструкции. Для тяжелых оград выпускаются специальные сваи большого диаметра. Для их вкручивания требуется особая техника.

Бутовые разновидности предназначены для массивных ограждений. По исполнению они похожи на ленточные виды глубокого заложения. Вместо стальной арматуры используется колотый камень (бут), который связывается бетонным раствором. Строительство фундамента под забор этого типа предусматривает вывод верха на поверхность высотой 15-20 см . Они красиво смотрятся с коваными заборами.

Устройство ленточного фундамента своими руками

Основание заглубляется ниже точки промерзания с выводом верхнего края на поверхность. Более дешевый вид делается из столбов с полным бетонированием, соединенных между собой монолитными ригелями. Они, исполняя роль фундаментных балок или ростверка, распределяют нагрузку. Для защиты от пучения их устанавливают на подушку из песка с засыпкой по бокам. При избытке железобетонных изделий, например, от разобранных зданий, их применяют как ригели.

Степень сопротивляемости морозному пучению определяется глубиной закладки.

Из чего правильно сделать фундамент для забора

Его строят из монолитного или бутобетона. С монолитом проще работать, но стоит он дороже. Бутобетон чаще выбирается тогда, когда хотят построить забор своими руками. Поскольку для наполнителя допускается использование бесплатных булыжников и крупной гальки. Подойдет и ломаный кирпич. Однако следует учитывать, что не каждая порода годится для наполнителя. Предпочтительней воспользоваться гранитом и базальтом. Известняковые и меловые породы ниже уровня земли использовать не рекомендуется. Бутобетонное основание нельзя направленно укрепить арматурой. Поэтому его при больших нагрузках на слабых почвах применять не стоит.

Определение размеров

Основание забора делается немного больше его толщины. Например, если для строительства ограды на даче использовать кирпич длиной 25 см, ширина основания составит 30см. В случае использования блоков толщиной 20 см ширина выбирается 25 см. Если строящаяся изгородь будет состоять из составляющих разной толщины (кирпичные столбы и примыкающие изделия), то ширина выбирается аналогично, но с учетом их размеров. Глубина заложения выбирается ниже точки промерзания грунта. Узнать ее можно из СНиП 2.02.01-83*.

♥Смотрите также фотогалерею на сайте «Стекломагнезитовый лист: характеристики и применение»

Работа с монолитным бетоном

Марку выбирают исходя из нагрузки, которая определяется массивностью и высотой ограды. Для тяжелой конструкции, например кирпичной, потребуется бетон класса В25. При монтаже легкой изгороди достаточно более дешевого класса В20. Бетонирование производится при плюсовой температуре, чтобы избежать промерзания смеси. С помощью морозостойких добавок ее можно уложить без проблем и при минусе на дворе. Но для набора прочности требуется тепло. На неокрепшем бетоне забор под действием внешних негативных факторов развалится очень быстро.

Бетон нужно уплотнять, чтобы в нем не оставались пустоты. Для этого применяется штыкование или вибробулава. Для штыкования используется стальной прут диаметром 12 мм. При жаркой погоде бетон необходимо защитить от высыхания. С этой целью его накрывают полиэтиленовой пленкой и регулярно поливают несколько дней.

Использование бутобетона

Технология применения этого материала такая же, как и у традиционного бетона. Отличается только заполнителем: у бутобетона он крупнее, и выкладывается отдельно. Каменный наполнитель укладывается слоями по 30 см. Затем заливается песчано-цементным раствором немного выше слоя. При другом сценарии сначала наливается бетонная смесь или раствор глубиной 15 см. Затем в нем утапливается камень. Для уплотнения и заполнения пустот возможен только метод штыкования. Так как применение вибробулавы невозможно из-за крупных камней. Правила ухода за залитым бутобетоном те же, что и для монолита.

Подготовка траншеи

Глубина канавы фундамента под забор делается больше планируемого заглубления. Это нужно для создания подушки из песка высотой 15 см. Она насыпается из песка средней фракции. Земля на дне должна сохранить свои начальные свойства. Если она подверглась замораживанию, затоплению, разрыхлению надо снять поврежденный слой. Затем заменить его песчаной засыпкой. Внизу ширину делают на 2-3 см больше расчетной. Это необходимо для установки опалубки. Ширина верха зависит от типа почвы и угла ее осыпания.

Иногда основания из бутобетона делаются без опалубки, если грунт плотный и сухой. Но с ней все-таки надежней. Свободное пространство после завершения строительства послойно засыпается утрамбованным песком. Глинистый грунт лучше не брать. Он будет намокать и при последующем замерзании оказывать разрушающее воздействие.

Устройство опалубки

Для изготовления опалубки в зависимости от назначения можно использовать как качественные материалы, так и то, что есть под рукой. Если она одноразовая, то пригодятся горбыли, обрезки досок и листового железа. Опалубку многократного использования для заливки ленточного фундамента под забор делают из обрезных досок, водостойкой фанеры, деревоплиты. Для ее закрепления потребуется деревянный брус сечением 3-5 см.

Нижнюю часть, чтобы она не смещалась, укрепляют вбитыми в дно колышками. Для защиты от распирания снаружи в верхней части устанавливаются распорки. Для надежности рекомендуется ими же закреплять также среднюю часть. Распорки располагаются под углом 45° с опорой на вбитые колышки или о стенки траншеи. Однако чаще пользуются проволочными скрутками, которые ставятся через 1,5-2 м по протяженности и 0,5 м по высоте.  Для фиксации внутренних размеров устанавливаются деревянные распорки.

Установка арматуры

Обычно арматура под ленточный фундамент диаметром 12 мм ставится в два ряда с промежутком между ними 10-15 см. Между собой они соединяются прутками через каждые 30-40 см. При самостоятельном изготовлении надо учитывать, что от нее до наружных сторон фундамента должно быть не меньше 5 см. Проверку проводят перед заливкой, ориентируясь по внутренним стенкам опалубки. Одновременно с арматурой устанавливаются закладные элементы.

Арматурные прутья лучше связывать проволокой. Сварная конструкция сделает фундамент жестким.

Бетонирование

Набор инструментов для работы

Для производства всех операций при самостоятельном строительстве ленточного фундамента под забор нужно обзавестись:

  •   болгаркой, чтобы резать арматуру;
  •   уровнем;
  •   ножовкой по дереву, чтобы резать доски;
  •   рулеткой;
  •   бетономешалкой;
  •   кувалдой для забивки колышков;
  •   совковой и штыковой лопатами;
  •   молотком;
  •   топором;
  •   шуруповертом.

Собираясь строить забор, сначала нужно узнать, какое основание нужно для него, и как правильно сделать фундамент под забор,  чтобы верой и правдой служил не один десяток лет. Лучшим видом для любого ограждения будет ленточный фундамент. Несмотря на большую трудоемкость его вполне по силам построить даже начинающему строителю.

Сохранить

Сохранить

Сохранить

Фундамент для плиты забора Ф9.7.5

Фундамент для плит забора промышленных предприятий (

Ф 9.7.5) железобетонный элемент, предназначенный для устройства фундамента под заборы из бетонных плит. Форма стаканного фундамента забора – плиты со стаканом – усеченная пирамида с квадратной выемкой в центре блока предназначена для монтирования туда «ножки» плиты или бетонного столба. Бетонные швы между изделиями после монтажа замоноличиваются.

Сборный фундамент прочен, способен выдерживать большой вес благодаря использованию тяжелого бетона М200. Использование фундамента под забор Ф 9-7.5 сокращает сроки и значительно облегчает монтаж ограды, так как фундаментные блоки не нуждаются в серьезном заглублении. Применение сборных элементов забора позволяет создавать массивные ограды в короткие сроки. Основная задача такого забора – защита частных, гражданских и индустриальных объектов от проникновения посторенних.

Сплошные тяжелые бетонные заборы являются серьезным физическим и психологическим препятствием для злоумышленников.

Забор из сплошных сборных элементов позволяет сделать территорию не просматриваемой, что делает его привлекательным для ограждения частной территории. Использование блока фундамента забора Ф 9-7-5 позволяет оградить не только прямые участки, но и зоны с уклоном. Это позволяет существенно расширить область применения таких железобетонных изделий.

Благодаря особым добавкам к бетону фундаменты забора хорошо противостоят воздействию влаги, органических кислот и других агрессивных веществ.

Немалый вес фундамента забора 480 кг придает забору устойчивость и не дает плитам проседать и смещаться, сдвинуть такую конструкцию без бульдозера проблематично. Фундаменты, в большинстве случаев, обходятся без заглубления. В отличие от столбов, которые нужно заглублять на 1/3 от предполагаемой высоты забора.

Армирование фундамента производится сварными сетками и объемными каркасами из стали высокого класса – A-I, A-II и A-III и проволоки класса В-I. Такое армирование позволяет фундаменту Ф 9.7.5 хорошо передавать нагрузки от массивной плиты на грунт. В конструкцию блока заложены две монтажные петли для подъема и монтажа изделия.

Выпуск 1 данной серии предполагает изготовление фундамента забора длиной 900мм. Такой фундамент позволяет сооружать заборы высотой от 1,2 до 2, 9 метров ,которые не позволят проникать на охраняемый объект ни людям, ни животным.

Блоки фундамента Ф 9-7-5 применяются в сухих, непучинистых и непросадочных грунтах в районах с не большой угрозой поземных толчков (до 6 баллов). Устанавливаемые на 30-сантиметровое песчаное основание блоки делают возможной сооружение оград в грунтах, склонных к просадке.

Фундаменты должны хорошо переносить перепады температур, поэтому морозостойкость бетона фундамента под забор – не ниже F50, поэтому применение блоков доступно в районах с перепадами температур до – 35°C. Не применяют блоки в зонах вечной мерзлоты, так как заглубление стаканных фундаментов там становится невозможным.

Маркировка изделия

Блоки фундамента забора условно обозначают буквой – тип изделия, цифрой – габариты фундамента в дециметрах.

Для примера расшифровки марки рассмотрим ( 900х 700х 450 мм), где:

  • Ф – фундамент для плит забора;
  • Цифра- длина в дм;
  • Цифр – ширина в дм;
  • Цифра – высота в дм.

Маркировка, а также масса и дата изготовления железобетонного фундамента заборов находится на торцевой грани изделия.

Контроль качества изделия

Фундамент, отвечающий за устойчивость забора должен отвечать требованиям надежности и фактического качества бетона. Обнажение арматурных стержней и широкие трещины могут угрожать устойчивости забора, а значит и безопасности людей и объекта. Поэтому дефектные изделия безжалостно отбраковываются.

Недопустимы раковины и наплывы бетона более 5 мм. Дефектами считаются трещины шириной более 0, 3 мм и обнажения арматуры. Большое количество трещин приводит к быстрому крошению конструкции, образованию дыр и размытиям на поверхности изделия, что существенно снижает защитную функцию.

На процедуре приемки партии блоков Ф 9.7.5 проверяются показатели прочности бетона, соответствие арматурных изделий и монтажных петель, прочность сварных соединений, точность габаритных размеров, толщину защитного слоя бетона до арматуры, наличие и ширину возможных трещин.

Качество бетонных поверхностей и соответствия монтажных петель проверяют путем осмотра каждого изделия. Удостоверяет качество фундаментных блоков забора Ф 9-7.5 технический паспорт, сопровождающий каждую партию. В нем потребителю сообщается о количестве железобетонных изделий в партии, дате изготовления партии, массе изделия, а также приводится отпускная прочность бетона и марки бетона по морозостойкости и водонепроницаемости.

Хранение и транспортировка

Чтобы стать хорошим фундаментом забора блоки должны доехать до места эксплуатации в достойном состоянии. Транспортировка фундаментов забора возможна различным транспортом, а том же положении, что и хранение. Под нижний ряд фундамента Ф 9-7-5 укладывают деревянные прокладки толщиной не менее 30 мм. Разгрузка фундаментных блоков под забор должна происходить максимально корректно, избегая повреждения стакана фундамента и сколов ребер.
