Как собрать алюминиевое раздвижное окно

Раздвижные алюминиевые окна не только создают уютную атмосферу в доме, но и не занимают лишний свободный сантиметр пространства при открывании. Из-за прочности алюминиевых профилей раздвижные окна надежны и долговечны, а также имеют максимальную светопропускную способность. Такие окна прекрасно смотрятся в любом интерьере.

Подобные шкафу-купе, раздвижные окна – идеальный вариант для балконов и лоджий. Они не мешают свободному передвижению по маленькому помещению. Можно на балконе устроить целую оранжерею, заставив подоконник цветами, при этом, не заботясь о постоянной перестановке вазонов при открытии окна. Створка раздвижного окна снабжена специальным замком, который фиксирует окно в закрытом положении, защищая квартиру от пыли и атмосферных осадков.

В данной статье пошагово рассмотрим, как самостоятельно собрать алюминиевое раздвижное окно.

Вернуться к содержанию

Что нужно знать перед сборкой раздвижных окон из алюминия

Очень важно перед тем, как собрать алюминиевое раздвижное окно, осмотреть поверхность стеклопакета и рамы на образование трещин и царапин.

Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено.

Приступая к монтажу раздвижных окон из алюминия, нужно аккуратно демонтировать старое окно с подоконником и подготовить оконный проем.

Рекомендуем рассмотреть в качестве варианта безрамное остекления балкона или лоджии, а также обратить внимание на выносное остекление балкона, которое поможет вам увеличить пространство. Однако, не стоит забывать про минусы, которыми обладает тот или иной тип остекления. Например, если Вы хотите чтобы балкон зимой был теплым, безрамное остекление в таком случае не подойдет.

Деревянную раму от старого окна необходимо перепилить в нескольких местах, чтоб легче было снять конструкцию с оконного проема. Затем, поддев фомкой места пропила, аккуратно удалить. Подоконник удаляется с помощью зубила и молотка.

Демонтировав старую конструкцию, с оконного проема удаляются оставшиеся осколки бетона и детали крепежей.

Сильно поврежденные, а также перекошенные проемы выравниваются цементным раствором и оставляют до полного его затвердения.

Перед монтажом раздвижных окон из алюминия лучше прогрунтовать проем.

Вернуться к содержанию

Схема сборки алюминиевых раздвижных окон – общий ход работ

Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.

Установка створок алюминиевого окна

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

Аналог алюминиевых раздвижных окон — окна Slidors с пластиковым профилем. Такой вид остекления считается теплым, хоть и менее эффективен, чем стандартные металлопластиковые окна. Однако для остекления балконов и лоджий Слайдорс зарекомендовал себя как наиболее оптимальный тип.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.

Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.

Полезно? Сохраните себе на стену! Спасибо за лайк!

Монтаж алюминиевых окон: установка своими руками


Современные окна из алюминия отвечают всем необходимым требованиям, позволяющим устанавливать их в помещениях жилого назначения.

Они надежны, эстетичны и способствуют созданию оптимального микроклимата. Монтаж алюминиевых окон практически не отличается от установки ПВХ- аналогов, но при проведении работ следует учитывать некоторые нюансы.

Виды конструкций

Алюминиевые окна обладают долговременным эксплуатационным сроком благодаря конструктивным особенностям, присущим только им.

Конструктивные особенности окон из алюминия обеспечивают долгий срок эксплуатации

Конфигурация окон может быть:

  • откидной – створка работает исключительно на проветривание. Такой тип открывания применяют в помещениях с дефицитом свободного пространства;
  • поворотной – это традиционный распашной тип открывания створки;
  • поворотно-откидной – комбинация открывания створки на проветривание и распашным методом. Такой тип открывания распространен при остеклении проемов жилых помещений;
  • глухой – это сплошное остекление проема без возможности открывания за неимением створки.
    Такой тип остекления можно часто встретить в общественных помещениях и офисах. В жилых домах таким образом остекляют некоторые проемы, если их в одной комнате располагается больше двух – это характерно для домов старой постройки;
  • многостворчатой – при данном типе открывания применяется несколько створок в оконном проеме больших размеров, когда каждая створка имеет собственный тип открывания;
  • раздвижной – открывание створки в формате «купе» распространено для узких помещений, где каждый квадратный метр на счету – на лоджиях и балконах.
Конфигурация оконной системы выбирается исходя из назначения помещения

В зависимости от степени теплоизоляции происходит деление окон из алюминиевого профиля на «холодный» и «теплый» тип.

«Теплый» оконный профиль имеет в своей конструкции термоизолирующую вставку. Это влияет на ширину профиля, которая больше, чем у «холодного».

Теплый профиль включает в себя теплоизоляционный слой

«Холодные» оконные профили в жилых помещениях не применяют.

Их можно встретить в качестве перегородок или дверей в офисах и других нежилых помещениях.

Раздвижные системы

Отдельно стоит рассмотреть современные алюминиевые раздвижные оконные системы, которые получили название слайдинговые окна. Движение створок осуществляется по роликовым направляющим.

Створки раздвижных окон двигаются за счет роликов

Распространено изготовление профилей с несколькими направляющими, что позволяет устанавливать 1 – 5 створок. Применение алюминиевых раздвижных окон распространено в небольших по площади жилых помещениях, на мансардных этажах, на лоджиях многоквартирных домов и загородных террасах.

Роликовые механизмы должны быть покрыты защитным полимерным слоем

При выборе фирмы-изготовителя следует обратить внимание на роликовые механизмы, которые они предлагают. Если в качестве их покрытия применяется полимерная оболочка, то такие ролики прослужат долго. Это важно, так как роликовая система – это слабое место раздвижных окон и дверей.

Преимущества раздвижных систем

Современные раздвижные окна из алюминиевого профиля обладают рядом преимуществ:

  • небольшой вес конструкции обусловлен использованием алюминия для ее изготовления, который является легкой разновидностью металла;
  • обладают высокими звуко- и теплоизоляционными свойствами;
  • способствуют проникновению в помещение большего количества света благодаря незначительному обрамлению оконной створки;
  • роликовая система открывания позволяет экономить и рационально использовать свободное пространство;
  • возможно использование нескольких створок, двигающихся в разных направлениях в сочетании с глухим остеклением;
  • длительный эксплуатационный срок и неподверженность образованию коррозии;
  • простота ухода и ремонта;
  • стильный современный внешний вид и универсальность применения;
  • для обеспечения безопасности жилья возможна установка усиленной запорной фурнитуры;
  • доступная стоимость изделия.

Использование современных алюминиевых окон в последнее время получило широкую популярность благодаря их функциональности. Их применяют в качестве окон на балконе, на загородной веранде, для остекления закрытой дачной беседки или зимнего сада.

Производство больших горизонтальных плоскостей остекления с параллельной раздвижной системой, позволяет устраивать стильное панорамное остекление элитных квартир.

Установка

Монтаж алюминиевых окон своими руками не отличается от технологии установки пластикового аналога.

Если до этого производились работы по демонтажу старого изделия, то необходимо восстановить целостность поврежденного оконного проема.

Монтируют окна из алюминия методом распакечивания

Установка алюминиевых окон осуществляется методом распакечивания, если к месту монтажа они доставляются в собранном виде. Необходимо аккуратно вынуть стеклопакеты из оконной рамы и снять створки.

Следующим этапом в оконном проеме фиксируется рама. При этом необходимо использовать уровнемер, чтобы рама в проеме занимала необходимое положение. При помощи деревянных или пластиковых клиньев раму фиксируют. Изгибание оконного профиля недопустимо.

В качестве фиксаторов оконной конструкции применяют пластиковые клинья

Для крепления оконной рамы к поверхности стены используют анкерные пластины, которые закрепляют саморезами. На завершающем этапе происходит заделка монтажного шва пеной. После повторного расширения пены и ее затвердевания клинья удаляют, а отверстия от них запенивают.

Монтаж раздвижной системы

Установка раздвижной конструкции алюминевых окон имеет некоторые нюансы. Монтировать оконную раму необходимо таким же способом, как и традиционное пластиковое окно.

Чтобы установить направляющие, необходимо при помощи рулетки замерить горизонтальные параметры рамы. Затем изготавливают направляющие необходимой длины, разрезав их в соответствии с полученными размерами. Места срезов надо обработать при помощи напильника. Направляющие крепят к раме окна снизу и сверху при помощи шурупов, соблюдая шаг в 30 см.

Сначала прикрепляют направляющие к раме

Затем собирают оконную створку:

Уход

За алюминиевыми окнами ухаживать не сложней, чем за пластиковыми. Необходимо периодически протирать от пыли и загрязнений. Для поддержания фурнитуры в рабочем состоянии ее необходимо ежегодно смазывать масляными смазками без смол и кислот в составе.


Как собрать алюминиевое раздвижное окно

Сборка алюминиевых раздвижных окон похожа на установку традиционных оконных конструкций ПВХ.

Однако отличия все же есть. Читайте о них в нашей статье.



Что нужно знать перед сборкой раздвижных окон из алюминия



Перед тем как установить алюминиевые раздвижные окна, необходимо проверить окна на присутствие различных дефектов: трещин, искривления и царапин. Возможный зазор между рамой окна и стеной варьируется – около 15−55 мм.

Также помните, что стоимость монтажа раздвижных окон из алюминия не превышает стоимость установки оконных конструкций из других материалов: пластика и древесины.

Схема сборки алюминиевых раздвижных окон – общий ход работ

Рама для раздвижного профиля монтируется, как и для пластикового. Поэтому перейдем сразу к монтажу створок.

Установка створок алюминиевого окна:

Сначала крепят направляющие, а потом в них устанавливают створки

1. Первым делом нужно установить направляющие, по которым будут передвигаться створки. Для этого измеряют с помощью рулетки длину внутренних боковых и горизонтальных сторон рамы окна. Делают соответственную разметку на направляющих. А после − подрезают их согласно разметке. С помощью напильника сглаживают боковые стороны спила.

2. Направляющие закрепляют на раме. Для этого просверливают в оконном проеме отверстия с промежутком в 30 см друг от друга. Прикручивают с помощью шурупов сначала верхнюю и нижнюю направляющие. А затем боковые.

Помните, что расстояние между направляющими и внешним (торцевым) краем рамы должно быть не более 5 см, иначе зимой стена промерзнет.

3. Далее вставленный в створку стеклопакет закрепляют в направляющих. Для этого к сначала к нижней части створки при помощи шурупов вкручивают пару роликов (примерно в 5 см от кромки с двух сторон).

4. Прикрепляют к горизонтальным и вертикальным сторонам оконной створки шлегель (щеточный уплотнитель).

5. Устанавливают створку в верхние направляющие, а потом в нижние – роликами.

6. Регулируют подъем створок, если они закрываются с трудом. Регулировочный винт находится в нижней части с торца створки. Чтобы приподнять последнюю, винт крутят шестигранником (4 мм) по часовой стрелке.

Сборка алюминиевых раздвижных окон ВИДЕО можно посмотреть здесь:

Сборка алюминиевых раздвижных окон - Лучшие фасады частных домов



Как собрать алюминиевое раздвижное окно

Однако отличия все же есть. Читайте о них в нашей статье.

Что нужно знать перед сборкой раздвижных окон из алюминия

Перед тем как установить алюминиевые раздвижные окна, необходимо проверить окна на присутствие различных дефектов: трещин, искривления и царапин. Возможный зазор между рамой окна и стеной варьируется – около 15−55 мм.

Также помните, что стоимость монтажа раздвижных окон из алюминия не превышает стоимость установки оконных конструкций из других материалов: пластика и древесины.

Схема сборки алюминиевых раздвижных окон – общий ход работ

Рама для раздвижного профиля монтируется, как и для пластикового. Поэтому перейдем сразу к монтажу створок.

Установка створок алюминиевого окна:

Сначала крепят направляющие, а потом в них устанавливают створки

1. Первым делом нужно установить направляющие, по которым будут передвигаться створки. Для этого измеряют с помощью рулетки длину внутренних боковых и горизонтальных сторон рамы окна. Делают соответственную разметку на направляющих. А после − подрезают их согласно разметке. С помощью напильника сглаживают боковые стороны спила.

2. Направляющие закрепляют на раме. Для этого просверливают в оконном проеме отверстия с промежутком в 30 см друг от друга. Прикручивают с помощью шурупов сначала верхнюю и нижнюю направляющие. А затем боковые.

Помните, что расстояние между направляющими и внешним (торцевым) краем рамы должно быть не более 5 см, иначе зимой стена промерзнет.

3. Далее вставленный в створку стеклопакет закрепляют в направляющих. Для этого к сначала к нижней части створки при помощи шурупов вкручивают пару роликов (примерно в 5 см от кромки с двух сторон).

4. Прикрепляют к горизонтальным и вертикальным сторонам оконной створки шлегель (щеточный уплотнитель).

5. Устанавливают створку в верхние направляющие, а потом в нижние – роликами.

Утепление и отделка откосов — заключительные, но тоже важные операции при установке окна.

6. Регулируют подъем створок, если они закрываются с трудом. Регулировочный винт находится в нижней части с торца створки. Чтобы приподнять последнюю, винт крутят шестигранником (4 мм) по часовой стрелке.

Как установить алюминиевые раздвижные окна? Сборка алюминиевых раздвижных окон видео


Подготовка к сборке алюминиевого раздвижного окна. Общий ход работ по монтажу раздвижного окна из алюминия. Видео с инструкцией.

Источник: oknanagoda.com



Интересные товары:

Как собрать раздвижное окно из алюминиевого профиля

Современные оконные рамы из алюминиевого сплава приобретают все большую популярность. Они надежны, долговечны и эстетичны, соответствуют самим строгим санитарным нормам. Чаще всего их установку доверяют профессионалам, но самостоятельный монтаж не так уж и сложен. Давайте рассмотрим, как правильно собрать алюминиевые раздвижные окна своими руками.

Раздвижные конструкции используются в условиях ограниченного пространства. Это лучшая модель для установки на балконах или лоджиях. Рама открывается по принципу «купе», что очень удобно для этих помещений.

В квартирах применяют «теплый» вид алюминиевого профиля, снабженный внутри вставками из теплоизолирующего материала.

Принцип работы и преимущества раздвижных окон

Такие системы иногда зовут слайдинговыми окнами. Их открытие осуществляется за счет передвижения створок на роликах по направляющим. На одном профиле может размещаться сразу несколько направляющих, что дает возможность установить до 5 створок.

При выборе такого окна пристальное внимание следует уделить механизму роликов: самые долговечные снабжены оболочкой из полимерных материалов.

Система раздвижных окон имеет целый ряд преимуществ:

  • За счет использования алюминия, из которого изготавливаются рамы, конструкция мало весит.
  • Прочность материала позволяет сделать створки окна неширокими, поэтому они пропускают больше света.
  • Стеклопакеты и полые профили улучшают тепло- и звукоизоляцию окна.
  • Устойчивость алюминия к воздействию внешней среды делает окно долговечным.
  • Роликовая система не требует наличия свободного пространства в помещении для полноценного функционирования окна. Вместе с тем становится возможным совместное использование глухих и открывающихся оконных проемов.
  • Специальное покрытие делает внешний вид окна эстетичным и привлекательным.
  • Простая конструкции удобна в использовании и легко ремонтируется.
  • При применении запорной арматуры, например шпингалетов, защелок или даже замков, такие окна обеспечат безопасность жилища.

Демонтаж старой рамы, подготовка проема

Перед установкой окна нужно убрать старую раму и подготовить оконный проем.

Рамы из дерева перепиливают в нескольких местах. Для этого удобнее всего использовать электрический лобзик, но сгодится и обычная столярная ножовка. Элементы рамы убираются при помощи небольшого ломика. Используя зубило и молоток, удаляют плиту подоконника.

Проем нужно очистить от бетонных осколков, старого крепежа. Если он сильно поврежден или перекошен, потребуется выравнивание цементным раствором. К следующему этапу можно переходить только после полного затвердевания выравнивающей смеси.

Перед монтажом тщательно проверьте комплектность изделия и внимательно ознакомьтесь с прилагаемой инструкцией. В большинстве случаев в комплект поставки отдельно входят рамы, стеклопакеты и фурнитура.

Процесс установки рамы

Схема установки раздвижных окон следующая:

  • Если окна уже собраны, из них достают стеклопакеты, снимают створки.
  • Для того чтобы в дальнейшем прикрепить раму к стене, сверлятся отверстия, в которые вворачиваются шурупы. Рекомендуется нанести маркировку на снимаемые штапики. Это поможет установить их обратно и не перепутать.

  • В оконном проеме при помощи клиньев по уровню выставляется рама. Регулировку ее положения и предварительную фиксацию производят при помощи клиньев. При этом нельзя допускать изгиба рамной конструкции.
  • Закрепив на стене дюбелями анкерные пластины, прикручивают раму к ним при помощи саморезов: один из них вворачивается в стену, а другой – в профиль окна. Щели заделываются монтажной пеной. Можно использовать для крепления анкерные болты. Но так существует риск повредить поверхность профиля.

Если промежуток между рамой и стеной превышает 5 мм, то используют дополнительные пластины. Одной пены в этом случае будет недостаточно.

  • После затвердевания пены (обычно на это уходит около двух часов) срезаются ее излишки, а также удаляются клинья. Отверстия от них запениваются, после высыхания убирается лишняя пена.

Производится установка подоконника и отлива:

  • Внешний периметр рамы оклеивается специальной лентой. Она непроницаема для воды, но пропускает воздух.
  • К нижнему краю рамы крепится отлив. Все зазоры заполняются пеной. Берется пауза на время ее затвердевания. После этого срезают излишки малярным ножом.
  • Внизу рамы есть специальный паз. Туда вставляется подоконник и выравнивается при помощи строительного уровня.
  • Зазор между подоконником и стеной заполняется пеной, а промежутки между ним и рамой окна заделываются силиконовым герметиком.
  • После высыхания пены убираются ее выступающие излишки.

Монтаж и регулировка створок

Переходим к установке направляющих, створок со стеклами.

  • Подготавливают направляющие: измеряют раму по горизонтали и отпиливают профили нужной длины. Места срезов зачищаются от шероховатостей при помощи наждачной бумаги или напильника.
  • Направляющие фиксируются саморезами на верхнем и нижнем крае рамы. Шаг крепления – 30 см.
  • Выполняется сборка створок: в них вставляются стеклопакеты.

Проще всего собрать три части створки в виде буквы «П», лежащей на боку. Стекло предварительно оклеивается уплотнителем из резины, который на углах надрезается. После вставки стеклопакета аккуратно прикручивается вторая боковая стойка.

  • Ролики закрепляются в ее нижней части, на расстоянии не менее 5 см от края створки. Лучше использовать при этой операции отвертку, а не шуруповерт, чтобы не раздавить их.
  • По всему периметру створки в пазы крепят специальный щеточный уплотнитель – шлегель, – щетинки которого должны быть повернуты друг к другу. Сам шлегель должен на 2–3 мм выступать за границы створки.

  • Собранную створку необходимо вставить в раму сначала в верхние направляющие, а потом роликами – в нижние.
  • Подъем створок, если они плохо закрываются, можно отрегулировать при помощи винта. Он расположен снизу в торце створки.

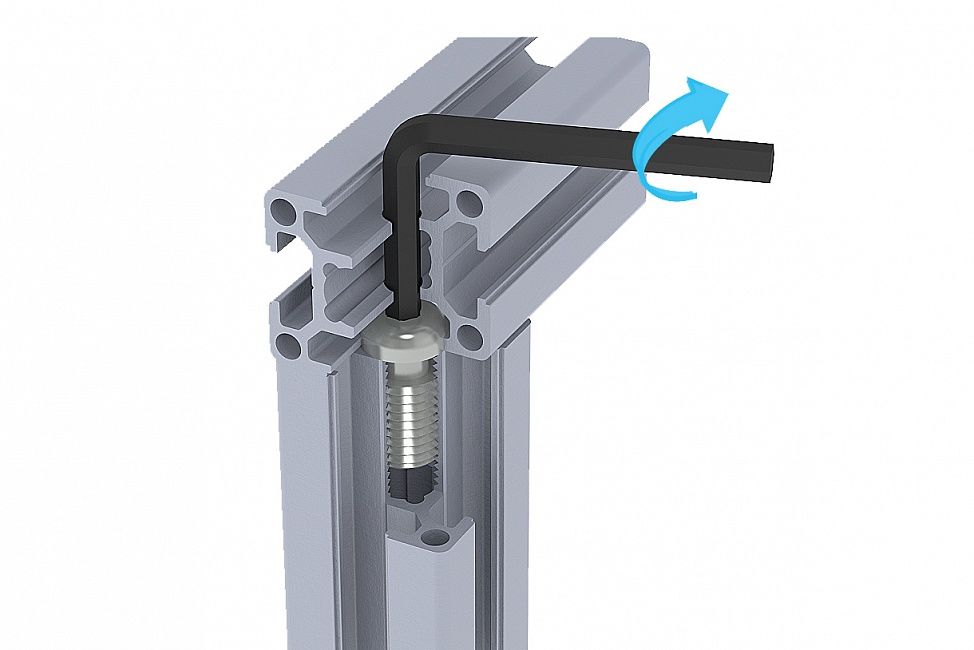

Винт поворачивается посредством шестигранного ключа. Для подъема створок его вращают по часовой стрелке, для опускания – против.

  • Регулируют всю фурнитуру, добиваясь ее безукоризненной работы.

Раздвижные алюминиевые окна несложно установить самостоятельно. Четкое соблюдение инструкций и правил монтажа гарантируют долгую и безотказную эксплуатацию.

Как собрать алюминиевые раздвижные окна (видео)


Как собрать алюминиевые раздвижные окна: видео, пошаговая инструкция. Особенности слайдинговых окон, установка. Установка рамы, створок, регулировка.

Источник: mr-build.ru



Интересные товары:

Как собрать алюминиевое раздвижное окно

Раздвижные алюминиевые окна не только создают уютную атмосферу в доме, но и не занимают лишний свободный сантиметр пространства при открывании. Из-за прочности алюминиевых профилей раздвижные окна надежны и долговечны, а также имеют максимальную светопропускную способность. Такие окна прекрасно смотрятся в любом интерьере.

Подобные шкафу-купе, раздвижные окна – идеальный вариант для балконов и лоджий. Они не мешают свободному передвижению по маленькому помещению. Можно на балконе устроить целую оранжерею, заставив подоконник цветами, при этом, не заботясь о постоянной перестановке вазонов при открытии окна. Створка раздвижного окна снабжена специальным замком, который фиксирует окно в закрытом положении, защищая квартиру от пыли и атмосферных осадков.

В данной статье пошагово рассмотрим, как самостоятельно собрать алюминиевое раздвижное окно.

Что нужно знать перед сборкой раздвижных окон из алюминия

Очень важно перед тем, как собрать алюминиевое раздвижное окно, осмотреть поверхность стеклопакета и рамы на образование трещин и царапин.

Раздвижное окно с обнаруженными дефектами возвращается компании, где было приобретено.

Приступая к монтажу раздвижных окон из алюминия, нужно аккуратно демонтировать старое окно с подоконником и подготовить оконный проем.

Рекомендуем рассмотреть в качестве варианта безрамное остекления балкона или лоджии, а также обратить внимание на выносное остекление балкона, которое поможет вам увеличить пространство. Однако, не стоит забывать про минусы, которыми обладает тот или иной тип остекления. Например, если Вы хотите чтобы балкон зимой был теплым, безрамное остекление в таком случае не подойдет.

Деревянную раму от старого окна необходимо перепилить в нескольких местах, чтоб легче было снять конструкцию с оконного проема. Затем, поддев фомкой места пропила, аккуратно удалить. Подоконник удаляется с помощью зубила и молотка.

Демонтировав старую конструкцию, с оконного проема удаляются оставшиеся осколки бетона и детали крепежей. Сильно поврежденные, а также перекошенные проемы выравниваются цементным раствором и оставляют до полного его затвердения.

Перед монтажом раздвижных окон из алюминия лучше прогрунтовать проем.

Схема сборки алюминиевых раздвижных окон – общий ход работ

Установка рамы

Монтаж раздвижных окон из алюминия начинается с установки рамы. На видеоролике, представленном ниже, подробно показан процесс сборки рамы алюминиевых раздвижных окон.

1. В основном детали конструкции раздвижных окон приходят уже в разобранном виде, отдельно рама от стеклопакета с фурнитурой. В собранной конструкции рама освобождается от стеклопакета и створок, и с помощью клиньев ставится в оконный проем и выравнивается по уровню.

2. По длине рамы и стены просверливаются отверстия для крепежей, в которые ввинчиваются шурупы, чтоб в дальнейшем вставить стеклопакеты обратно. Чтобы не запутаться со штапиками, их можно пометить маркером.

3. При превышении 5 мм зазора между боковым проемом и рамой раздвижного окна необходимо воспользоваться дополнительными пластинами.

4. Рама крепится в стену анкерным болтом или с помощью анкерной пластины. Лучше использовать анкерную пластину, она не так повреждает профиль. Крепится она двумя саморезами. Один прикручивается к раме, второй – к стене.

5. Установленная рама запенивается монтажной пеной по всему окну снизу вверх. Через два часа аккуратно из под рамы вынимаются клинья. Возникшие пустоты снова заполняются монтажной пеной.

Остатки застывшей пены срезаются. Также снаружи окна по длине конструкции можно наклеить специальную пленку, которая пропускает воздух и задерживает воду.

Установка створок алюминиевого окна

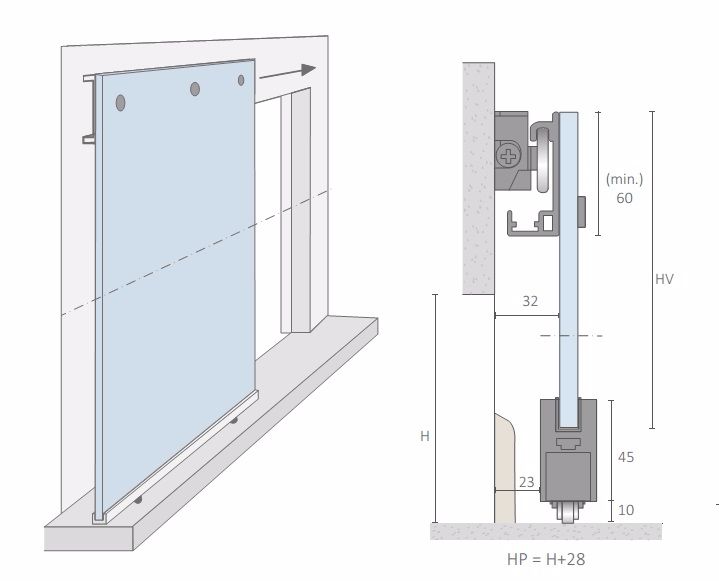

Раздвижное алюминиевое окно представляет собой систему направляющих со встроенными створками. Раздвижные створки перемещаются в нужном направлении с помощью роликов и могут комбинироваться с глухими створками.

1. Монтаж створок раздвижных окон начинается с установки направляющих. С помощью рулетки измеряется длина верха и низа рамы окна и наносится разметка на направляющие, по которым отрезается необходимая длина. Место спила сглаживается напильником.

2. Готовые направляющие прикрепляют к раме шурупами сначала вверху и внизу рамы, потом по бокам. Промежуток между отверстиями шурупов составляет 30 см.

Зазор между направляющими и рамой не должен превышать 5 см, поскольку в зимнее время стена сможет промерзнуть.

Аналог алюминиевых раздвижных окон — окна Slidors с пластиковым профилем. Такой вид остекления считается теплым, хоть и менее эффективен, чем стандартные металлопластиковые окна. Однако для остекления балконов и лоджий Слайдорс зарекомендовал себя как наиболее оптимальный тип.

3. Дальше формируется П-образная форма из верхней и нижней и одного бокового элементов створки, куда вставляется стеклопакет или одинарное стекло толщиной 4-5 мм. Стороны стекла необходимо заранее обклеить резиновым уплотнителем. Для лучшего прилегания уплотнителя к поверхности, делаются в нем надрезы в угловых частях стекла. Готовое оконное стекло вставляется в створку, к которой с помощью шурупов закрепляется вторая боковая сторона створки.

Створка держится на 2-3 роликах, которые закрепляются внизу створки шурупами в 5 см от краев. Завинчивать шурупы необходимо на низких оборотах.

4. В пазы створки раздвижного окна вставляется щеточный уплотнитель щетинками друг к другу. Шегель должен выступать за размеры заготовки на пару миллиметров.

5. Створка раздвижного окна ставится сначала в верхнюю часть рамы, а затем ставится на нижние полозья направляющей.

6. Как только полностью собрано алюминиевое раздвижное окно, высота роликов для лучшего скольжения створок по полозьям направляющей регулируется в нижней части створки регулировочным винтом.

Для большего комфорта на окно с алюминия можно устанавливать сетку от комаров. Сетка перемещается с помощью роликов по отдельно предусмотренной направляющей.

Первое закрытие алюминиевого раздвижного окна потребует большого усилия, чтобы створка стала на свое место. Дело в том, что отверстия в верхних углах створки делаются больше по размеру, по сравнению с нижними углами, чтоб предотвратить неправильную постановку.

Алюминиевые раздвижные окна просты в уходе. Красивый внешний вид обеспечивает протирание стеклопакета и рамы мыльным раствором или специальными моющими средствами.

Для большего срока службы фурнитуру раз в год необходимо очищать от загрязнений и смазывать движущие части маслами.

Раздвижная алюминиевая оконная конструкция выделяется не только долговечностью и прочностью, она способствует созданию нестандартных по форме конструкций. Как дополнительные комплектующие, к окнам предлагаются отливы, роллеты, москитные сетки. Заказывая алюминиевое раздвижное окно, поинтересуйтесь заранее о комплектности.

Как собрать алюминиевое раздвижное окно


Пошаговое руководство по сборке и монтажу раздвижных алюминиевых окон. Схема установки фурнитуры

Источник: vse-postroim-sami.ru



Интересные товары:

Монтаж алюминиевых раздвижных окон

Монтаж алюминиевых раздвижных окон выполняется с соблюдением определенных операций.

При монтаже допускается наличие небольших зазоров между элементами.

Как собрать алюминиевые раздвижные окна?

Раздвижные окна устанавливаются по той же схеме, как и другие окна, изготавливаемые из другого материала (дерева, пластика).

Разница состоит в том, что к месту сборки, продукция доставляется в разобранном виде: направляющие рейки, стеклопакет, ролики скольжения.

Необходимо также учитывать, что до монтажа конструкции в обязательном порядке необходимо проверить целостность комплектующих и отсутствие дефектных деталей, сбоев, сколов и других повреждений.

Сборка и монтаж окон состоит из ряда операций:

1. Установки направляющих для перемещения створок. Снимаются размеры длины и высоты сторон конструкции остекления. По размерам отрезается профиль с выполнением операции подгонки.

2. Производится крепеж направляющих на раме с помощью шурупов.

3. Вставляется стеклопакет. В нижней части створки, крепятся ролики для скольжения.

4. Производится крепеж уплотнителя к створкам оконных рам.

5. Производится установку створок в направляющие (расположенные в верхней и нижней части проема).

6. Проводится регулировка устанавливаемых створок путем регулировки винта находящегося в нижней части профиля.

Как установить алюминиевые раздвижные окна?

При доставке окон к месту монтажа, конструкция находится в разобранном состоянии. Отдельно упакованы рама, детали стеклопакета и фурнитура.

Для полного монтажа конструкции необходимо выполнить несколько операций:

1. Провести монтаж оконной рамы в оконный проем и закрепить с помощью клиньев.

2. Выровнять раму с использованием измерительного инструмента и просверлить отверстия в раме для дальнейшего крепежа.

3. По отметкам в стене просверливаем отверстия для крепежа рамы.

4. Вставляем анкерные пластины, которые крепятся дюбелями к стене. Производим крепеж рамы.

5. Формируем монтажный шов в 2 этапа:

• проводим оценку монтажа конструкции;

• прерываем монтаж на 2 часа;

• убираем выравнивающие клинья;

• заделываем монтажной пеной все отверстия;

• выдерживаем паузу для затвердевания пены.

Для придания необходимой герметичности монтируем отлив, и подоконник для этого выполняем следующие операции:

1. Проклеиваем специальной лентой по периметру (внешнему) рамы.

2. Прикручиваем отлив к нижней части рамы.

3. Образовавшиеся зазоры между рамой и отливом заделываем монтажной пеной.

4. После застывания пены, удаляем излишки.

5. Производим установку подоконника в специальный паз в нижней части рамы.

6. Производим регулировку по уровню подоконника.

7. Обрабатываем пеной все щели и пустоты между подоконником и стеной здания.

8. С помощью герметика заполняем пустоты между рамой и подоконником.

Как отрегулировать раздвижные алюминиевые окна?

Окончательный монтаж окон — это установка стеклопакета, навешивание створок и регулировка всей фурнитуры.Для монтажа стеклопакета необходимо участие как минимум бригады из 2 человек.

При регулировке окон необходимо, во-первых, внимательно прочесть инструкцию по регулировке конструкции, которая в обязательном порядке входит в комплект поставки.

Необходимо обратить внимание, а при наличии устранить следующие недостатки, используя специальный инструмент для регулировки – шестигранник.

Попеременно вставляя шестигранник в регулировочные винты, производим подгонку рам, добиваясь плотного прилегания всех деталей конструкции.

Последовательность проведения операций:

1. Размещаем вкладыши по периметру конструкции.

2. Аккуратно монтируем стеклопакет.

3. Закрепляем стеклопакет.

4. Устанавливаем створки.

Перед установкой стеклопакета проводится ревизия всей фурнитуры.

Проводим регулировку фурнитуры для правильного монтажа всех составных частей конструкции с помощью регулировочных винтов.

Монтаж алюминиевых раздвижных окон


Монтаж алюминиевых раздвижных окон выполняется с соблюдением определенных операций. При монтаже допускается наличие небольших зазоров между элементами. Как собрать алюминиевые раздвижные окна? Раздвижные окна устанавливаются по той же схеме, как и другие окна, изготавливаемые из другого

Источник: mrokna.ru



Интересные товары:

Монтаж алюминиевых раздвижных окон. Как собрать, установить и отрегулировать раздвижные алюминиевые окна?

Монтаж алюминиевых раздвижных окон выполняется с соблюдением определенных операций.

При монтаже допускается наличие небольших зазоров между элементами.

Как собрать алюминиевые раздвижные окна?

Раздвижные окна устанавливаются по той же схеме, как и другие окна, изготавливаемые из другого материала (дерева, пластика).

Разница состоит в том, что к месту сборки, продукция доставляется в разобранном виде: направляющие рейки, стеклопакет, ролики скольжения.

Необходимо также учитывать, что до монтажа конструкции в обязательном порядке необходимо проверить целостность комплектующих и отсутствие дефектных деталей, сбоев, сколов и других повреждений.

Сборка и монтаж окон состоит из ряда операций:
1. Установки направляющих для перемещения створок. Снимаются размеры длины и высоты сторон конструкции остекления. По размерам отрезается профиль с выполнением операции подгонки.
2. Производится крепеж направляющих на раме с помощью шурупов.
3. Вставляется стеклопакет. В нижней части створки, крепятся ролики для скольжения.
4. Производится крепеж уплотнителя к створкам оконных рам.
5. Производится установку створок в направляющие (расположенные в верхней и нижней части проема).
6. Проводится регулировка устанавливаемых створок путем регулировки винта находящегося в нижней части профиля.

Как установить алюминиевые раздвижные окна?

При доставке окон к месту монтажа, конструкция находится в разобранном состоянии. Отдельно упакованы рама, детали стеклопакета и фурнитура.

Для полного монтажа конструкции необходимо выполнить несколько операций:
1. Провести монтаж оконной рамы в оконный проем и закрепить с помощью клиньев.
2. Выровнять раму с использованием измерительного инструмента и просверлить отверстия в раме для дальнейшего крепежа.
3. По отметкам в стене просверливаем отверстия для крепежа рамы.
4. Вставляем анкерные пластины, которые крепятся дюбелями к стене. Производим крепеж рамы.
5. Формируем монтажный шов в 2 этапа:

• проводим оценку монтажа конструкции;
• прерываем монтаж на 2 часа;
• убираем выравнивающие клинья;
• заделываем монтажной пеной все отверстия;
• выдерживаем паузу для затвердевания пены.

Для придания необходимой герметичности монтируем отлив, и подоконник для этого выполняем следующие операции:
1. Проклеиваем специальной лентой по периметру (внешнему) рамы.
2. Прикручиваем отлив к нижней части рамы.
3. Образовавшиеся зазоры между рамой и отливом заделываем монтажной пеной.
4. После застывания пены, удаляем излишки.
5. Производим установку подоконника в специальный паз в нижней части рамы.
6. Производим регулировку по уровню подоконника.
7. Обрабатываем пеной все щели и пустоты между подоконником и стеной здания.
8. С помощью герметика заполняем пустоты между рамой и подоконником.

Как отрегулировать раздвижные алюминиевые окна?

Окончательный монтаж окон — это установка стеклопакета, навешивание створок и регулировка всей фурнитуры.Для монтажа стеклопакета необходимо участие как минимум бригады из 2 человек.

При регулировке окон необходимо, во-первых, внимательно прочесть инструкцию по регулировке конструкции, которая в обязательном порядке входит в комплект поставки.

Необходимо обратить внимание, а при наличии устранить следующие недостатки, используя специальный инструмент для регулировки – шестигранник.

Попеременно вставляя шестигранник в регулировочные винты, производим подгонку рам, добиваясь плотного прилегания всех деталей конструкции.

Последовательность проведения операций:
1. Размещаем вкладыши по периметру конструкции.
2. Аккуратно монтируем стеклопакет.
3. Закрепляем стеклопакет.
4. Устанавливаем створки.

Перед установкой стеклопакета проводится ревизия всей фурнитуры.

Также смотрите:

Проводим регулировку фурнитуры для правильного монтажа всех составных частей конструкции с помощью регулировочных винтов.

А также посмотрите видео об алюминиевых окнах:

Твитнуть

Как собрать алюминиевые раздвижные окна (видео)

Современные оконные рамы из алюминиевого сплава приобретают все большую популярность. Они надежны, долговечны и эстетичны, соответствуют самим строгим санитарным нормам. Чаще всего их установку доверяют профессионалам, но самостоятельный монтаж не так уж и сложен. Давайте рассмотрим, как правильно собрать алюминиевые раздвижные окна своими руками.

Раздвижные конструкции используются в условиях ограниченного пространства. Это лучшая модель для установки на балконах или лоджиях. Рама открывается по принципу «купе», что очень удобно для этих помещений.

В квартирах применяют «теплый» вид алюминиевого профиля, снабженный внутри вставками из теплоизолирующего материала.

Принцип работы и преимущества раздвижных окон

Такие системы иногда зовут слайдинговыми окнами. Их открытие осуществляется за счет передвижения створок на роликах по направляющим. На одном профиле может размещаться сразу несколько направляющих, что дает возможность установить до 5 створок.

При выборе такого окна пристальное внимание следует уделить механизму роликов: самые долговечные снабжены оболочкой из полимерных материалов.

Система раздвижных окон имеет целый ряд преимуществ:

  • За счет использования алюминия, из которого изготавливаются рамы, конструкция мало весит.
  • Прочность материала позволяет сделать створки окна неширокими, поэтому они пропускают больше света.
  • Стеклопакеты и полые профили улучшают тепло- и звукоизоляцию окна.
  • Устойчивость алюминия к воздействию внешней среды делает окно долговечным.
  • Роликовая система не требует наличия свободного пространства в помещении для полноценного функционирования окна. Вместе с тем становится возможным совместное использование глухих и открывающихся оконных проемов.
  • Специальное покрытие делает внешний вид окна эстетичным и привлекательным.
  • Простая конструкции удобна в использовании и легко ремонтируется.
  • При применении запорной арматуры, например шпингалетов, защелок или даже замков, такие окна обеспечат безопасность жилища.

Демонтаж старой рамы, подготовка проема

Перед установкой окна нужно убрать старую раму и подготовить оконный проем.

Рамы из дерева перепиливают в нескольких местах. Для этого удобнее всего использовать электрический лобзик, но сгодится и обычная столярная ножовка. Элементы рамы убираются при помощи небольшого ломика. Используя зубило и молоток, удаляют плиту подоконника.

Проем нужно очистить от бетонных осколков, старого крепежа. Если он сильно поврежден или перекошен, потребуется выравнивание цементным раствором. К следующему этапу можно переходить только после полного затвердевания выравнивающей смеси.

Перед монтажом тщательно проверьте комплектность изделия и внимательно ознакомьтесь с прилагаемой инструкцией. В большинстве случаев в комплект поставки отдельно входят рамы, стеклопакеты и фурнитура.

Процесс установки рамы

Схема установки раздвижных окон следующая:

  • Если окна уже собраны, из них достают стеклопакеты, снимают створки.
  • Для того чтобы в дальнейшем прикрепить раму к стене, сверлятся отверстия, в которые вворачиваются шурупы. Рекомендуется нанести маркировку на снимаемые штапики. Это поможет установить их обратно и не перепутать.

  • В оконном проеме при помощи клиньев по уровню выставляется рама. Регулировку ее положения и предварительную фиксацию производят при помощи клиньев. При этом нельзя допускать изгиба рамной конструкции.
  • Закрепив на стене дюбелями анкерные пластины, прикручивают раму к ним при помощи саморезов: один из них вворачивается в стену, а другой – в профиль окна. Щели заделываются монтажной пеной. Можно использовать для крепления анкерные болты. Но так существует риск повредить поверхность профиля.

Если промежуток между рамой и стеной превышает 5 мм, то используют дополнительные пластины. Одной пены в этом случае будет недостаточно.

  • После затвердевания пены (обычно на это уходит около двух часов) срезаются ее излишки, а также удаляются клинья. Отверстия от них запениваются, после высыхания убирается лишняя пена.

Производится установка подоконника и отлива:

  • Внешний периметр рамы оклеивается специальной лентой. Она непроницаема для воды, но пропускает воздух.
  • К нижнему краю рамы крепится отлив. Все зазоры заполняются пеной. Берется пауза на время ее затвердевания. После этого срезают излишки малярным ножом.
  • Внизу рамы есть специальный паз. Туда вставляется подоконник и выравнивается при помощи строительного уровня.
  • Зазор между подоконником и стеной заполняется пеной, а промежутки между ним и рамой окна заделываются силиконовым герметиком.
  • После высыхания пены убираются ее выступающие излишки.

Монтаж и регулировка створок

Переходим к установке направляющих, створок со стеклами.

  • Подготавливают направляющие: измеряют раму по горизонтали и отпиливают профили нужной длины. Места срезов зачищаются от шероховатостей при помощи наждачной бумаги или напильника.
  • Направляющие фиксируются саморезами на верхнем и нижнем крае рамы. Шаг крепления – 30 см.
  • Выполняется сборка створок: в них вставляются стеклопакеты.

Проще всего собрать три части створки в виде буквы «П», лежащей на боку. Стекло предварительно оклеивается уплотнителем из резины, который на углах надрезается. После вставки стеклопакета аккуратно прикручивается вторая боковая стойка.

  • Ролики закрепляются в ее нижней части, на расстоянии не менее 5 см от края створки. Лучше использовать при этой операции отвертку, а не шуруповерт, чтобы не раздавить их.
  • По всему периметру створки в пазы крепят специальный щеточный уплотнитель – шлегель, – щетинки которого должны быть повернуты друг к другу. Сам шлегель должен на 2–3 мм выступать за границы створки.

  • Собранную створку необходимо вставить в раму сначала в верхние направляющие, а потом роликами – в нижние.
  • Подъем створок, если они плохо закрываются, можно отрегулировать при помощи винта. Он расположен снизу в торце створки.

Винт поворачивается посредством шестигранного ключа. Для подъема створок его вращают по часовой стрелке, для опускания – против.

  • Регулируют всю фурнитуру, добиваясь ее безукоризненной работы.

Процесс остекления балкона откатными алюминиевыми окнами показан на видео.

Раздвижные алюминиевые окна несложно установить самостоятельно. Четкое соблюдение инструкций и правил монтажа гарантируют долгую и безотказную эксплуатацию.

Сборка алюминиевых конструкций

Процесс сборки алюминиевых конструкций

Наличие большого цеха и профессионального оборудования позволят нам быстро, качественно и недорого обработать Ваш заказ.

Алюминиевый профиль режется в размер, обрабатывают торцы ипоста (алюминиевый профиль разделяющий окно или дверь) для конечных изделий. Принцип работы станка прост, устанавливается определенная фреза, которая делает выборку в профиле.

Экструдированный алюминиевый профиль часто используют при изготовлении алюминиевых окон и дверей. В компании Aluminante производственный процесс состоит из нескольких этапов, при использовании специального оборудования. Основными средствами являются станки для резки алюминиевого профиля, углообжимные машины, фрезерные станки, копировальные станки, пресса для вырубки. С появление новейших технологий, станки для производства алюминиевых окон и дверей постоянно совершенствуются и обновляют конструкции в соответствии с требованиями рынка. Появилось множество станков, на которых можно совмещать производство алюминиевых конструкций и ПВХ изделий.

Основные преимущества компании

– Алюминиевые окна и двери изготавливаются с использованием надежной системы пневматического привода, который надежно обжимает стыки соединений. Использование 2-х компонентного клея в углах соединений. Наши алюминиевые двери и окна собираются в полуавтоматическом режиме под руководством специалистов.

– Благодаря удобной настройке зажимного устройства, наши алюминиевые окна и двери могут быть не стандартной формы.

– Высокая эффективность работы.

– Качественный алюминиевый профиль, без лишних примесей.

Резка профиля

Большинство современных пил используются для резки алюминиевых сплавов и ПВХ профилей. Мы используем различные пилы для производства алюминиевых конструкций. Алюминиевые двери и окна режутся на станках с использованием ЧПУ (числовое программное управление) центров. Пила с использованием ЧПУ увеличивает скорость резки алюминиевого профиля и обеспечивает высокую точность резов. Пила имеет 2-е режущие головы, каждая из которых вращается. Длина заготовки на таком станке до 3400 мм.

Особенности

– Облегчение работы, отличная производительность, удобное техническое обслуживание и долгий срок службы.

– Две режущие головы могут работать самостоятельно или совместно, вращаются под углом от 15° до 90 градусов.

– Имеют специальные стальные пилы, которым не страшны зажатия.

– Высокоточный главный вал, делает резку алюминиевого профиля стабильной и надежной.

Углообжимной пресс

Углообжимной пресс – вид специального оборудования, используемого при создание высококачественных алюминиевых окон и дверей. Выполняет функцию соединения алюминиевых профилей между собой под углом 90 градусов, при помощи пневматических или гидравлических ножей. Этот алюминиевый обжимной станок выполняет механическую функцию сцепления или опрессовки. Углообжимной станок способен избежать деформации изделия. Синхронная структура подачи ножей, позволяет легко настроить станок под различные системы алюминиевых профилей.

Особенности углообжимного станка для алюминиевого профиля.

-Профиль обжима станка принимает специальную технологию опрессовки, для синхронного обжатия.

– Пневматические прижимы.

– Станок оснащен высококачественной системой прижима – подвижным пневматическим упором.

– Регулировка ножей опрессовки.

-Качество и простота в использовании

Станки для фрезировки

Фрезерные станки для переработки алюминиевого профиля имеют большие зубы фрезы, чем эквивалентные инструменты для стали и поэтому более просторной канавки для стружки. Как и в других процессах, высокая скорость резки требуется для хорошего результата.

Алюминиевый профиль режется в размер, обрабатывают торцы ипоста (алюминиевый профиль разделяющий окно или дверь) для конечных изделий. Принцип работы станка прост, устанавливается определенная фреза, которая делает выборку в профиле.

Особенности

– Чем больше диаметр режущего инструмента, тем лучше качество обрабатываемой поверхности.

– Гидравлический цилиндр демпфирования используется для передачи подачу режущего инструмента для обеспечения более стабильной работы.

– Несколько комплектов режущих инструментов могут работать одновременно или по отдельности на основе различных профилей.

Коптровально – фрезерные станки

Копировальный станок для алюминиевых профилей предназначен для фрезеровки дренажных отверстий в алюминиевых окнах и дверях, а тк же другие виды отверстий. Так же фрезеруется профиль под замок, цилиндр, нажимной гарнитур. Станок состоит из вертикальной фрезерной головки, копировальной доски, пневматических зажимных механизмов. Специалист контролирует процесс фрезеровки перемещая фрезу вдоль матрицы копирования.

Особенности

– Фрезерный станок может осуществлять непрерывное фрезерование копия маршрутизации.

– Можно реализовать вертикальную и горизонтальную непрерывную обработку.

– Пневматический мотор, который поддерживает нужные обороты фрезы.

Гибочные станки

Алюминиевый профиль можно гнуть при помощи специальных станков. Есть несколько вспомогательных станков для обработки алюминиевого профиля – гибочный станок. Позволяет делать арочные изделия, дугообразные фасадные конструкции.

Затем на конструкции регулируются все запоры, и упаковывается полиэтиленовой плёнкой и плотной бумагой. После упаковки готовое изделие маркируется, комплектуется дополнительными материалами, крепёжными элементами, и перемещается на площадку готовых конструкций.

Производство алюминиевых дверей и окон - бизнес-идеи

Затраты на запуск: 10 000–50 000 долларов США
Домашние: Можно управлять из дома.
Неполный рабочий день: Может работать неполный рабочий день.
Франшизы доступны? Нет
Работа в сети? Нет

Производство алюминиевых штормовых окон и дверей - относительно простой процесс, который можно осуществить даже в хорошо оборудованной домашней мастерской.Этот бизнес-стартап понравится предпринимателям с некоторыми конструктивными и механическими способностями. И снова алюминиевые штормовые окна и двери просты в производстве, так как требуемый материал называется экструзией. Это простой процесс отрезания направляющих оконной рамы по длине, обертывания стекла резиновой прокладкой и прикрепления направляющих, которые привинчиваются к углам. Такая же основная процедура используется для изготовления алюминиевых штормовых окон и дверей. Кроме того, потребуется опыт резки стекла.Тем не менее, это также легкая торговля, и большинство розничных магазинов витражей даже предлагают курсы резки стекла по ночам и в выходные дни. Требования к оборудованию включают составную торцовочную пилу, плоский стол для резки стекла, несколько основных ручных инструментов и, конечно же, небольшой начальный запас алюминиевых профилей, стекла и механических деталей для начала. Одним из лучших аспектов этого бизнеса является то, что начальные затраты низкие, и необходимо иметь только минимальный инвентарь, так как все заказы на окна будут нестандартного размера, а двери также могут быть изготовлены на заказ. Вы можете продавать штормовые окна и двери напрямую домовладельцам, инициируя рекламную кампанию в местной газете, а также показывая товары на выставках дома и в саду для сбора потенциальных клиентов. Кроме того, не забудьте установить альянсы с подрядными и ремонтными фирмами, поскольку эти типы компаний могут стать очень хорошими клиентами. Вы можете измерить и установить готовое изделие самостоятельно или нанять субподрядчиков для выполнения установки. Как правило, штормовые окна и двери продаются на единичной дюймовой основе (U.I.), то есть вы добавляете высоту окна к ширине окна и умножаете сумму в дюймах на U.I. цена. Обратитесь к другим производителям и магазинам стекла в вашем районе, чтобы узнать, какой текущий U.I. цена есть, и при условии, что ваша структура накладных расходов позволяет, вы должны иметь возможность предлагать клиентам аналогичный продукт по цене, меньшей, чем у конкурентов. Интернет-ресурс: www.thebluebook.com Служба каталогов, в которой перечислены производители и дистрибьюторы алюминиевых профилей, оборудования и расходных материалов, используемых при производстве алюминиевых окон и дверей.

Категории

Найдите огнестойкие, прочные и модные монтажные алюминиевые окна

Повысьте безопасность своей собственности с помощью изысканных и элегантно оформленных монтажных алюминиевых окон на Alibaba.com, которые недавно появились на сайте. Эти сборочные алюминиевые окна обладают рядом уникальных особенностей и подходят для любого интерьера и домашнего декора. Предлагаемые здесь монтажные алюминиевые окна достаточно прочные, а их прочность помогает им прослужить долгое время.Купите эти продукты сейчас по самым привлекательным ценам.

Сборка алюминиевых окон - очень важная часть любой собственности и, следовательно, должна быть достаточно прочной и долговечной. Эти изделия не только долговечны, но и безупречно спроектированы для создания привлекательного эстетического вида. Монтажные алюминиевые окна изготовлены из нержавеющей стали, алюминия и других прочных материалов, что делает их устойчивыми к взлому и невозможностью проникнуть в них. Эти монтажные алюминиевые окна доступны в стандартном и раздвижном вариантах, и вы можете выбрать их в зависимости от ваших предпочтений.

Выбирайте из огромного разнообразия сборки алюминиевых окон на Alibaba.com различных моделей, форм, структур и конструкций. В вашем распоряжении также обширная коллекция цветов. Эти чудесные алюминиевые окна для сборки оснащены как складными, так и магнитными экранами, и они могут эффективно противостоять проникновению солнечных лучей. Некоторые из положительных черт этих сборных алюминиевых окон - это теплоизоляция, гидроизоляция, теплоизоляция, пожаротушение. -сопротивление и многое другое.

Просмотрите различные варианты сборки алюминиевых окон на Alibaba.com и купите те, которые соответствуют вашим ожиданиям и бюджету. Эти продукты имеют сертификаты ISO, CE, SGS и доступны с порошковой обработкой поверхности. Вы можете размещать OEM-заказы, когда покупаете их оптом.

Инструкции по установке | Колумбия Windows

Сборка рамы | Установка 2 дверей | Установка 3 дверей | Установка 4 дверей | Установка экрана

Инструкции по сборке и установке рамы

  1. Соберите основную раму, используя No.В комплект входят винты 8 x ¾ ”. См. Рис. 1,2,3 и 4, чтобы определить правильность сборки деталей.
  2. После того, как рама будет собрана, заделайте герметик под отверстиями для винтов и под установочные винты (рис. 4), а также в углах рамы, где косяк стыкуется с неподвижным отверстием в каждом из установочных отверстий. Также заделайте заделку косяка и головы там, где они соединяются с внешней стеной и внешним краем подоконника у основания пола.
  3. Установите основную раму в черновой проем. Установите прокладку на установочный винт, чтобы предотвратить коробление рамы и выровнять раму по вертикали.Используйте винты № 10 x 2 ″ в головку, порог и косяки.
  4. Если поставляется деревянный каркас, он должен быть установлен под прямым углом, по вертикали и выровнен в черновой проем. Убедитесь, что между дном и боковыми сторонами деревянного подоконника и черным полом имеется тщательная заделка, и при необходимости используйте гидроизоляцию.

Установка 2-х панельной двери

Панели двусторонние - просто поместите активную панель (X) влево или вправо по желанию так, чтобы блокировка была обращена наружу.

ВАЖНО: Перед установкой проверьте прямоугольность панелей, измерив каждую по диагонали. Их можно придать квадратной форме, ударив по углам молотком, используя деревянный брусок для защиты алюминиевой рамы.

Панели могут быть установлены изнутри или снаружи. Убедитесь, что колеса в подвижной панели втянуты.

Для установки изнутри:

  1. Сначала установите фиксированную панель, вставив верх панели в прорезь головки рамы «A», подняв ее над внутренним выступом порога и во внешнюю прорезь порога.
  2. (см. Рис. 5). Теперь вставьте в прорезь косяка рамы. Установите отвес и затем закрепите на косяке двумя зажимами (изнутри дома) с помощью шурупов для установки каркаса. См. Рис. 7 в позиции «D».
  3. Установите подвижную панель аналогично, поставив колеса на рельс. Отрегулируйте эту панель, чтобы совместить ее с рамой и блокировкой, поднимая или опуская (один или оба) тандемные колеса в сборе, поворачивая винт в точке «B» (рис. 6).
  4. Установить накладку порога порога между косяком рамы и неподвижной панелью, вставив в направляющую неподвижной панели (рис.4).
  5. Сдвиньте виниловые уплотнения с фиксирующего края фиксированной панели O к крайнему верху и низу панели и затяните винты в каждом уплотнении.

Как отрегулировать и перевернуть активную дверь (см. Рис.6)

Двери поставляются с двумя комплектами колес внизу и вверху активного дверного проема на правой боковой двери, обращенной изнутри. Чтобы перевернуть активную дверь, поверните на 180 градусов.

  1. Чтобы снять колесо в сборе, отверните винт в точке «A».
  2. Колеса в сборе можно отрегулировать, поворачивая винт «B» по часовой стрелке к нижней панели.

Оборудование

Установите набор защелок в активную панель с помощью прилагаемых винтов. Если используется ключевой цилиндр, удалите заглушку и вставьте цилиндр.

Установка 3-х панельной двери

Перемещение влево, чтобы открыть, как показано на рис. 7:

  1. Установите фиксированную панель «A» и активную панель «B», как описано для 2-панельной установки.
  2. Прикрепите промежуточный откос «F» к панели «C» тремя винтами # 6 x ½ дюйма. Примечание: На пороге промежуточного косяка имеется выемка.
  3. Чтобы установить панель «B», противоположную показанной на рис. 7, выполните шаг 2 и прикрепите промежуточный откос «F» к панели «A».
  4. Установить накладку порога порога между неподвижной панелью «А» и косяком рамы (длина должна быть примерно равна ширине одной панели).

Внимание: поместите широкую прорезь «A» (рис. 4) внутрь дома.

Установка 4-х панельной двери

  1. Установите фиксированную панель «A» и активную панель «B» и «C», как описано в инструкции по установке двухпанельной двери.
  2. Прикрепите астрагал «E» к панели «C» тремя винтами # 8 x ». Примечание: Конец астрагала на пороге имеет выемку.
  3. Установите неактивную защелку на панель «C», как показано.
  4. Установить накладку порога порога между неподвижными панелями «A» (рис. 8).

Внимание: поместите широкую прорезь «A» (рис. 4) внутрь дома.

Установка экрана

  1. Размещение экрана: при втянутых колесах поместите верхнюю часть экрана в верхнюю направляющую и поднимите нижнюю часть на нижнюю направляющую.
  2. Регулировка винтов верхнего и нижнего ролика: Отрегулируйте натяжение ролика крестовой отверткой.

Варианты для разных моделей

  • 2 панели: Установите дверцу экрана, как показано выше. Прикрепите держатель к косяку двумя прилагаемыми винтами.
  • 3-панельный: (Активный центр): Установите дверцу экрана, как показано. Прикрепите держатель к промежуточному косяку «F» прилагаемыми винтами. (См. Рис.7)
  • 4-панельный: Установите дверцы экрана, как показано выше. Прикрепите держатель к экранной астрагалу дверцы сетки OXXO с помощью винтов, входящих в комплект.(См. Рис.8)

Машина для сборки алюминиевой оконной рамы

, машина для сборки алюминиевой оконной рамы Поставщики и производители на Alibaba.com

Украсьте свой бизнес дверей и окон новаторским. Станок для сборки алюминиевых оконных рам доступен на Alibaba.com с привлекательными промо-предложениями. Файл. Станок для сборки алюминиевых оконных рам может похвастаться передовыми инновациями, которые делают производство окон и дверей чрезвычайно простой задачей.Файл. Станок для сборки алюминиевых оконных рам представляет собой обширную коллекцию, которая учитывает потребности разных людей. Таким образом, вы найдете наиболее подходящий вариант как для личного, так и для делового использования.

The. Машина для сборки алюминиевых оконных рам изготовлена ​​из прочных материалов и имеет яркий дизайн, который делает их долговечными и повышает их эффективность. Линии обработки включают ведущих и заслуживающих доверия. Станок для сборки алюминиевых оконных рам оптовиков и поставщиков, которые постоянно обеспечивают высокое качество.Мощные части этих. Машина для сборки алюминиевых оконных рам обеспечивает безупречные результаты, максимальную эффективность при меньшем потреблении электроэнергии, что позволяет вам сэкономить на счетах за электроэнергию. Разнообразие размеров гарантирует, что вы сможете идеально вписаться в свое пространство.

Все. Машина для сборки алюминиевых оконных рам на Alibaba.com проста в установке и эксплуатации. Тем не менее, они поставляются с инструкциями, которые демонстрируют, как их настроить и запустить для максимальной производительности.Вы также можете выбрать услуги. Станок для сборки алюминиевых оконных рам. установщиков обеспечат их эффективную работу. Эти. Машина для сборки алюминиевых оконных рам обладает похвальными характеристиками безопасности. Они гарантируют, что операторы не будут подвергаться ненужной опасности травм и что им будет комфортно, чтобы свести к минимуму усилия, которые они прилагают.

Если вы хотите получить максимальную отдачу от своих денег, приобретая продукцию высочайшего качества, изучите различные. Станок для сборки алюминиевых оконных рам. Линия на Alibaba.com. Выбирайте наиболее подходящие для ваших конкретных требований. Для повышения прибыльности вашего бизнеса воспользуйтесь предложениями, предназначенными для. Станок для сборки алюминиевых оконных рам. оптовиков и поставщиков для максимальной окупаемости инвестиций.

Окна для высокопроизводительных коммерческих зданий

Типы рам: Производимые оконные блоки

Алюминиевая рама
Легкий, прочный, долговечный, некоррозионный и легко экструдируемый в сложные формы, необходимые для оконных частей, алюминий можно изготавливать с очень жесткими допусками для создания специальных форм для вставки остекления, уплотнителя и термического разрыва. Алюминиевые рамы доступны с анодированным покрытием и окрашены на заводе с высокими эксплуатационными характеристиками, которые чрезвычайно прочны и не требуют особого ухода.

Самым большим недостатком алюминия как материала оконной рамы является его высокая теплопроводность, которая увеличивает общий коэффициент теплопередачи оконного блока. Из-за этого тепловое сопротивление алюминиевой рамы в большей степени определяется площадью поверхности рамы, чем толщиной или площадью проекции, как и в случае с другими материалами рамы. Таким образом, алюминиевый рамный профиль простой и компактной формы будет работать лучше, чем профиль с множеством ребер и волнистостей.

В холодном климате алюминиевая рама без термического разрушения может легко стать достаточно холодной, чтобы конденсировать влагу или иней на внутренних поверхностях оконных рам. Даже в большей степени, чем проблема потери тепла, проблемы с конденсацией стимулировали разработку алюминиевых рам с улучшенной изоляцией. Наиболее распространенное решение проблемы теплопроводности и конденсации алюминиевых рам - обеспечение термического разрыва путем разделения компонентов рамы на внутренние и внешние части, которые соединены менее проводящим материалом.Доступно множество конструкций для термически разбитых алюминиевых рам.

Современные технологии со стандартными терморазрывами улучшили U-фактор алюминиевой рамы примерно с 2,0 до 1,0. Инновационные новые конструкции термического разъединения были объединены с изменениями в конструкции рамы для достижения U-фактора ниже 0,5, но при более высокой стоимости, чем нынешние термически разрушаемые рамы. В коммерческих зданиях, где регулирование солнечного излучения часто более важно, чем снижение кондуктивной теплопередачи, улучшение изоляционных свойств рамы менее важно, чем использование системы солнцезащитного остекления.

Деревянные рамы
Древесина - это традиционный материал оконных рам, потому что он широко доступен и легко поддается фрезерованию в сложные формы, необходимые для изготовления окон. Дерево по своей сути не является самым прочным материалом оконной рамы из-за его подверженности гниению и высоких требований к техническому обслуживанию, но хорошо построенные и ухоженные деревянные окна могут иметь очень долгий срок службы. Облицовка внешней стороны деревянного каркаса винилом или алюминием создает прочную стойкую к атмосферным воздействиям поверхность.Таким образом, облицованные рамы требуют меньшего обслуживания, но сохраняют привлекательную деревянную отделку внутри.

С тепловой точки зрения окна с деревянными рамами работают хорошо, их коэффициент теплопроводности находится в диапазоне от 0,3 до 0,5 БТЕ / час на квадратный фут-° F. Чем толще деревянный каркас, тем больше утеплитель он обеспечивает. Однако металлическая облицовка, металлическая фурнитура или металлическая арматура, часто применяемая в угловых соединениях, могут снизить тепловые характеристики деревянных рам.

Виниловые рамы
Винил, также известный как поливинилхлорид (ПВХ), представляет собой очень универсальный пластик с хорошими изоляционными характеристиками, высокой ударопрочностью и хорошей устойчивостью к истиранию. Поскольку его цвет пронизывает весь материал, финишное покрытие не может быть повреждено или испорчено со временем. Последние достижения улучшили стабильность размеров ПВХ и устойчивость к разрушению под воздействием солнечного света и экстремальных температур.

Подобно алюминиевым окнам, виниловые окна изготавливаются путем вырезания стандартных линейных профилей по размеру и сборки частей в полные элементы створки и рамы. Виниловые оконные рамы не требуют особого ухода, не требуют покраски и обладают хорошей влагостойкостью.Чтобы обеспечить требуемые структурные характеристики, виниловые секции часто больше, чем алюминиевые оконные секции, и имеют размеры, близкие к размерам секций деревянной рамы. Большие виниловые блоки часто должны включать металлические или деревянные ребра жесткости.

Поскольку винил имеет более высокий коэффициент расширения, чем дерево или алюминий, профили оконных рам из винила должны быть спроектированы и собраны таким образом, чтобы исключить чрезмерное перемещение, вызванное тепловыми циклами. По тепловым характеристикам большинство виниловых рам сравнимо с деревянными.Большие полые камеры внутри рамы могут допускать нежелательную теплопередачу за счет конвекционных потоков. Создание ячеек меньшего размера в кадре уменьшает этот конвекционный обмен. Виниловые рамы также могут быть изолированы - полые полости рамы заполнены изоляцией, что делает их термически лучше, чем стандартные виниловые и деревянные рамы.

Гибридные рамы
Производители начали продавать гибридные конструкции рамы, в которых используются два или более материалов рамы, описанных выше, для производства полной оконной рамы.В деревообрабатывающей промышленности давно изготавливаются окна с виниловой и алюминиевой облицовкой, чтобы снизить потребность в внешнем уходе. Производители винила предлагают внутренний деревянный шпон для придания внешнего вида дереву, а конструкции с раздельными створками могут иметь внутренний деревянный элемент с внешним винилом или элементом из стекловолокна.

Древесно-полимерные композиты
Большинство людей знакомы с изделиями из композитной древесины, такими как древесно-стружечные плиты и многослойные пиломатериалы, в которых частицы древесины и смолы сжимаются для образования прочного композитного материала.Оконная промышленность сделала шаг вперед в этой технологии, создав новое поколение древесно-полимерных композитов, которые экструдируются в серию линейных форм для оконных рам и створок. Эти композиты очень стабильны и сравнимы или превосходят структурные и термические свойства обычной древесины, с лучшей влагостойкостью и большей устойчивостью к гниению.

Пултрузия из стекловолокна
Оконные рамы могут быть изготовлены из полиэстера, армированного стекловолокном, или из стекловолокна, которое пултрузируется в линейные формы, а затем собирается в окна.Такие рамы имеют стабильные размеры и обеспечивают хорошие изоляционные свойства за счет включения воздушных полостей (аналогично виниловым). Как и винил, полости могут быть заполнены изоляцией для более высоких тепловых характеристик. Прочность стекловолокна позволяет производителям сохранять те же линии обзора, что и алюминиевые окна, при значительно более низких U-факторах. Низкий коэффициент теплового расширения поддерживает целостность уплотнения и сводит к минимуму коробление или утечку при высоких перепадах внутренней / внешней температуры.Пултрузии из стекловолокна имеют более высокую температуру отклонения тепла, чем винил, что позволяет использовать темные цвета в отличие от других термопластичных материалов. Они могут быть окрашены, окрашены порошковой краской или обработаны соэкструдированной акриловой смолой.

Технические термопласты
Другая альтернатива винилу - это экструдированные инженерные термопласты, семейство пластиков, широко используемых в автомобилях и бытовой технике. Как и стекловолокно, они имеют некоторые структурные и другие преимущества по сравнению с винилом, но они также более дороги и еще не захватили большую долю рынка.

Информация о ненесущей стене »

Работа с алюминиевым окном, работа | Indeed.com

Сортировать по: актуальность - Дата
  • Наш бизнес-направление поставляет алюминиевых профилей и решения на их основе для различных применений, начиная от окон и мебели до автомобилей и круизных лайнеров.
  • Наш бизнес-направление поставляет алюминиевых профилей и решения на их основе для различных применений, от окон и мебели до автомобилей и круизных лайнеров.
Даллас, Техас 75212 (район Игл-Форд)
  • Сборщик балок Muntin отвечает за установку полосы из алюминия , разделяющей и удерживающей стекла в окне.
  • Соблюдать политику безопасности Boral.
  • Наш бизнес-направление поставляет алюминиевых профилей и решения на их основе для различных применений, от окон и мебели до автомобилей и круизных лайнеров.
  • В их число входят: навесная стена по индивидуальному заказу и окно , стена , архитектурные окна , системы витрин, двери, световые люки и архитектурное стекло.
  • Представитель Will Call работает напрямую с клиентами.
  • Предоставление информации о продуктах и ​​услугах и обработка заказов.
  • Базовые навыки работы с компьютером плюс.
  • Работа на линии сборки дверей и окон .
  • Работайте на малых и больших машинах по производству дверей и окон.
  • Проверьте качество всей продукции.
  • Выполните полевые отборы проб и анализ продуктов из алюминия .
  • Обеспечение расширенной технической поддержки экструзионного пресса.
  • Поддержка системы управления изменениями процесса.

64 000–72 000 долларов в год

  • Они также контролируют производство алюминиевых банок , поля ячменя, хмелевые фермы и рисовую мельницу.
  • Срок службы в непрерывном режиме с высокоскоростными линиями, герметичными…
  • Работа на линии сборки дверей и окон .
  • Работайте на малых и больших машинах по производству дверей и окон.
  • Проверьте качество всей продукции.
  • Ищу кандидата, ориентированного на детали, который может подготовить работу, которую нужно выполнить, прочитав и изучив инструкции по сборке, спецификации чертежей, списки деталей…
  • Ввод данных и ведение различных отчетов.
  • Обратиться к инженерам по невыполненным заказам.
  • Обрабатывать ведомость материалов изменений.
  • Оператор загрузит / выгружает алюминиевых отливок из станков с ЧПУ и сборочных станков.
  • Оператор также выпрямляет и / или полирует алюминиевые отливки , используя…
  • Наш бизнес-направление поставляет алюминиевых профилей и решения на их основе для различных применений, от окон и мебели до автомобилей и круизных лайнеров.
  • Работа на линии сборки дверей и окон .
  • Работайте на малых и больших машинах по производству дверей и окон.
  • Проверьте качество всей продукции.

Будьте первым, кто увидит новые алюминиевые окна

Создавая оповещение о вакансиях, вы соглашаетесь с нашими Условиями. Вы можете изменить настройки своего согласия в любое время, отказавшись от подписки или как указано в наших условиях.

DeSCo Architectural Inc. Спецификация алюминиевых окон

E.4 17 904 904 904 904 4 0,437 9017 904 Значение 9133 905 Алюминий 18x16 904 9034 9034 904 904 904 905 0. 41 9133 905 Алюминий 18x16 904 9034 9034 904 904 904 905 0. 43 9133 905 Алюминий 18x16 904 9034 9034 904 904 904 905 2 1601 1–1 дюйм на 1-1 / 2 дюйма 0.29 9133 905 Алюминий 18x16 904 9034 9034 904 904 904 90531 Водонепроницаемость: 15 PSF 17 905 904 9133 905 Алюминий 18x16 904 9034 9034 904 904 904 905 9017 Значение U- 9133 905 Алюминий 18x16 904 9034 9034 904 904 904 9054 9017 Значение 2 1601 1–1 дюйм на 1-1 / 2 дюйма
СЕКЦИЯ 08520
9017 904
Авторские права 2014-2017 ARCAT, Inc. - Все права защищены
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** DeSCo Architectural Inc .; Алюминиевые оконные изделия.
.
Этот раздел основан на продуктах компании DeSCo Architectural Inc., расположенной по адресу:
716 3rd St. SE
De Smet, SD 57231
Бесплатный телефон: 800-952-5534
Телефон: 605-854-9126
Факс: 605-854-9127
Электронная почта: запрос информации
Интернет: http://www.descoarc.com
[Щелкните здесь] для получения дополнительной информации.
С 1970 года DeSCo заработала репутацию высококачественного, ориентированного на обслуживание производителя разнообразных архитектурных окон.Пять линий алюминиевых окон DeSCo были спроектированы для обеспечения высокой производительности в самых разных сферах - школах, больницах, офисных зданиях, институциональных зданиях и церквях - как в проектах нового строительства, так и в проектах модернизации. Окна DeSCo производятся в соответствии с ведущими отраслевыми стандартами с использованием только лучших доступных материалов.
ЧАСТЬ 1 ОБЩИЕ
1.1 РАЗДЕЛ ВКЛЮЧАЕТ
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалите элементы ниже, которые не требуются для проекта.
A. Алюминиевые выступающие окна.
B. Алюминиевый проект в Windows.
С. Окна алюминиевые оконные.
D. Фиксированные алюминиевые окна.
1,2 СВЯЗАННЫЕ РАЗДЕЛЫ
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Удалите все разделы ниже, не относящиеся к этому проекту; при необходимости добавьте другие.
A. Раздел 07270 - Воздушные барьеры: Воздушное уплотнение по периметру между оконной рамой и прилегающей конструкцией.
B. Раздел 07900 - Герметики для швов: Герметики по периметру и вспомогательные материалы.
C. Раздел 08800 - Стекло и остекление: Стекло и остекление для остекления оконных блоков.
1.3 ССЫЛКИ
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалите ссылки из приведенного ниже списка, которые фактически не требуются для текста редактируемого раздела.
A. AAMA / NWWDA 101 / I.S.2 - Добровольные спецификации для алюминиевых, виниловых (ПВХ) и деревянных окон и стеклянных дверей.
B. AAMA 611 - Добровольная спецификация для анодированного архитектурного алюминия.
C. AAMA 1503 - Метод добровольного испытания на сопротивление теплопередаче и конденсации окон, дверей и остекленных секций стен.
D. AAMA 2603 - Добровольные технические условия, требования к рабочим характеристикам и процедуры испытаний пигментированных органических покрытий на алюминиевых профилях и панелях
AAMA 2604 - Добровольная спецификация, требования к характеристикам и процедуры испытаний для высокоэффективных органических покрытий на алюминиевых профилях и панелях
F. AAMA 2605 - Требования к эксплуатационным характеристикам для улучшенных органических материалов по алюминиевым профилям и панелям.
G. ASTM 209 - Стандартные технические условия на алюминий и листы и листы из алюминиевых сплавов.
H. ASTM E 283 - Стандартный метод испытаний для определения скорости утечки воздуха через внешние окна, навесные стены и двери при заданных перепадах давления на образце.
I. ASTM E 330 - Стандартный метод испытаний конструктивных характеристик наружных окон, навесных стен и дверей при равномерной разнице статического давления воздуха.
J. ASTM E 331 - Стандартный метод испытаний на проникновение воды в наружные окна, световые люки, двери и навесные стены путем равномерного статического перепада давления воздуха.
K. ASTM F 588 - Стандартные методы испытаний для измерения сопротивления принудительному входу оконных сборок, за исключением удара остекления
ТРЕБОВАНИЯ К КОНСТРУКЦИИ / ХАРАКТЕРИСТИКАМ
A. Испытательные единицы
1. Конструктивная конфигурация и требования к размеру воды Воздух должны соответствовать указано AAMA / NWWDA 101 / IS 2-97.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите абзац для указанной серии окон и удалите те, которые не применимы.
B. Тестовые процедуры и производительность (серия i65)
1. Стандарты: Windows должна соответствовать 101 / I.SWDA. 2-11 требования для класса AP-AW100 или C-AW100.
2. Испытание на инфильтрацию воздуха: Испытательная установка в соответствии с ASTM E 283 с перепадом давления воздуха 6.24 фунта / кв. Дюйм. Проникновение воздуха не должно превышать 0,10 кубических футов в минуту на фут длины периметральной трещины.
3. Испытание на водонепроницаемость: Испытательная установка в соответствии с ASTM E 331 при разнице статического давления 15,00 фунтов на квадратный дюйм без утечки воды.
4. Испытание на прогиб при равномерной нагрузке: Испытательная установка в соответствии с ASTM E 330 при 100 фунтах на квадратный дюйм.
5. Испытание сопротивления конденсации (CRF): Испытание на тепловые характеристики в соответствии с AAMA 1503-98 с коэффициентом сопротивления конденсации не менее 60.
6. Испытание на теплопроводность (U-значение проводимости ): Испытательный образец в соответствии с AAMA 1503-98 со значением U 0,43 или меньше.
7. Испытание на сопротивление принудительному входу: устройство испытано в соответствии с ASTM F 588 для типа B класса 40.
C. Тестовые процедуры и производительность (серия i85)
1. Стандарты: Windows должна соответствовать 101 / I.SWDA. 2-11 требования для класса AP-AW100 или C-AW100.
2. Испытание на инфильтрацию воздуха: Испытательная установка в соответствии с ASTM E 283 с перепадом давления воздуха 6.24 фунта / кв. Дюйм. Проникновение воздуха не должно превышать 0,10 кубических футов в минуту на фут длины периметральной трещины.
3. Испытание на водонепроницаемость: Испытательная установка в соответствии с ASTM E 331 при разнице статического давления 15,00 фунтов на квадратный дюйм без утечки воды.
4. Испытание на прогиб при равномерной нагрузке: Испытательная установка в соответствии с ASTM E 330 при 100 фунтах на квадратный дюйм.
5. Испытание сопротивления конденсации (CRF): Испытание на тепловые характеристики в соответствии с AAMA 1503-98 с коэффициентом сопротивления конденсации не менее 60.
6. Испытание на теплопроводность (U-значение проводимости ): Испытательный образец в соответствии с AAMA 1503-98 со значением U 0,43 или меньше.
7. Испытание на сопротивление принудительному входу: устройство испытано в соответствии с ASTM F 588 для типа B класса 10.
1,5 ПОДАТЬ ЗАЯВКУ
A. Подать в соответствии с положениями раздела B. Данные о продукте: паспорта производителя на каждый используемый продукт, в том числе:
1. Инструкции и рекомендации по приготовлению.
2. Требования и рекомендации по хранению и обращению.
3. Способы установки.
C. Торговые чертежи: Покажите размеры алюминиевых окон, фасады, детали всех оконных секций, детали крепления и установки, оборудование и интерфейс с другими продуктами.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалите образцы выбора, если цвета уже были выбраны.
D. Образцы для выбора: Для каждого указанного конечного продукта два полных набора цветных чипов, представляющих полный спектр доступных цветов и узоров производителя.
E. Контрольные образцы: для каждого указанного конечного продукта два образца квадратного размера не менее 6 дюймов (150 мм), представляющие фактический продукт, цвет и узор.
F. Сертификаты производителя: Сертификаты соответствия продукции указанным требованиям или превышение их.
G. Заключительные документы: Предоставьте инструкции производителя по техническому обслуживанию, которые включают рекомендации по периодической очистке и техническому обслуживанию всех компонентов.
1.6 ОБЕСПЕЧЕНИЕ КАЧЕСТВА
A. Квалификация производителя: Опыт производства алюминиевых окон указанного типа не менее десяти лет.
B. Квалификация установщика: Используйте опытных и квалифицированных установщиков в установке алюминиевых окон указанного типа.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Включите макет, если размер проекта и / или гарантия качества требуют принятия таких мер предосторожности.Ниже приводится один из примеров того, как можно указать макет большого проекта. Принимая решение о масштабе макета, учитывайте все основные виды работ над проектом.
C. Mock-Up: предоставьте макет для оценки методов подготовки поверхности и качества обработки.
1. Отделочные участки, обозначенные Архитектором.
2. Не продолжайте оставшиеся работы, пока качество изготовления, цвет и блеск не будут одобрены архитектором.
3. Отремонтируйте область макета по мере необходимости для получения приемлемой работы.
1,7 ПОСТАВКА, ХРАНЕНИЕ И ОБРАЩЕНИЕ
A. Храните продукты в закрытой упаковке производителя до момента установки.
B. Храните окна и другие компоненты и обращайтесь с ними в строгом соответствии с инструкциями производителя.
C. Защищайте агрегаты от повреждений от элементов, строительных работ и других опасностей до, во время и после установки.
1,8 ПОСЛЕДОВАТЕЛЬНОСТЬ
A. Убедитесь, что расположение шаблонов и другая информация, необходимая для установки продуктов в этом разделе, являются время, чтобы не допустить прерывания строительства.
B. Обеспечьте своевременную поставку продукции этого раздела на затронутые торги, чтобы не допустить прерывания хода строительства.
1,9 УСЛОВИЯ ПРОЕКТА
A. Поддержание оптимальных условий окружающей среды (температуры, влажности и вентиляции) в пределах, рекомендованных производителем. Не устанавливайте продукты в условиях окружающей среды, выходящих за пределы абсолютных ограничений производителя.
1.10 ГАРАНТИЯ
A. Предоставляет 5-летнюю ограниченную гарантию производителя на дефекты изготовления и материалов.
ЧАСТЬ 2 ТОВАРЫ
2,1 ПРОИЗВОДИТЕЛИ
904 Допустимый производитель: DeSCo Architectural Inc., расположенная по адресу: 716 3rd St. S. E .; Де Смет, SD 57231; Бесплатный телефон: 800-952-5534; Тел: 605-854-9126; Факс: 605-854-9127; Электронная почта: запросить информацию; Интернет: http://www.descoarc.com
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Удалить один из следующих двух абзацев; согласовывать с требованиями Раздела 1 по вариантам и заменам продуктов.
B. Замены: Не разрешены.
C. Запросы на замену будут рассматриваться в соответствии с положениями Раздела 01600.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** При необходимости отредактируйте следующие общие параграфы и применимо к требованиям проекта LEED. Координируйте местоположения проектов для применимых региональных кредитов. Удалите абзацы, которые неприменимы или если LEED неприменим.
2,2 МАТЕРИАЛЫ
A. Алюминиевые профили: 6063 PS сплав T-5 с минимальным пределом прочности на растяжение
B. Листовой алюминий: ASTM B 209; Сплав 5005, состояние х25 или х44.
С. Крепежные детали: Алюминий, нержавеющая сталь или другие материалы, на которые производитель гарантирует, что они не вызывают коррозию и совместимы с алюминиевыми оконными элементами, отделкой, оборудованием, анкерами и другими компонентами оконных блоков.
D. Остекление: Согласуйте со стеклом и материалами остекления следующим образом:
1. Изолированное и листовое стекло согласно разделу 08800.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите алюминиевые окна, необходимые для проекта, из следующих абзацев и удалите те, которые не применимы.
2,3 АЛЮМИНИЕВЫЕ ОКНА
A. i65 серии
а. Глубина рамы: 2-9 / 16 дюймов (65 мм).
б. Типичная толщина материала: 0,094 дюйма.
с. Конструкция рамы: трубчатая.
1) Углы рамы скошены, гофрированы и сварены эпоксидной смолой. Ступицы врезные и шипованные.
2) Углы герметизированы герметиком.
3) Блоки можно повторно застеклить изнутри с помощью многоразовых фиксаторов.
г. Конструкция створки:
1) Углы створки скошены, гофрированы и приварены эпоксидной смолой.
2) Углы герметизированы герметиком.
3) Двойной уплотнитель из вспененного материала с закрытыми порами.
4) Блоки можно повторно застеклить изнутри с помощью многоразовых фиксаторов.
e. Thermal Break: Тепловой разрыв, обеспечиваемый непрерывно экструдированным, многонаправленным, армированным 25% стекловолокном полиамидным нейлоном 6/6 (полоса).Алюминиевые элементы оконной рамы разделены механическим замком с термопленкой (ями) за счет правильной накатки алюминиевой полости и обжатия ленты (лент) на месте для создания композитного термобарьерного узла. Значения структурных характеристик узла термобарьера должны соответствовать определенным критериям проектирования продукта / проекта или минимальным сертифицированным критериям и процедурам испытаний, как описано в стандартах производительности AAMA TIR-A8. Другие термобарьерные конструкции, такие как свернутый ПВХ, одно- или двунаправленные полиамиды, армированные стекловолокном, или полиуретановые системы с заливкой и удалением арматуры, не принимаются.
ф. Толщина остекления: 1/4 дюйма, 1 дюйм и 1-3 / 4 дюйма (6 мм, 25 мм и 44 мм)
г. Уплотнитель: Пенопласт Santoprene с закрытыми порами, заключенный в бесшовную эластомерную оболочку Santoprene.
2. Завершенный проект:
a. Технические характеристики:
1) AAMA Обозначение: P-HC100; P-AW100
2) ASTM F 588 (принудительный ввод) Класс 10
3) 4) Водонепроницаемость: 15 PSF
б. Ограничения по размеру:
1) С кулачковыми ручками - минимальный размер 14 дюймов в ширину и 14 дюймов в высоту. Максимальный размер 60 дюймов в ширину и 36 дюймов в высоту.
2) С роторными приводами - Минимальный размер 24 дюйма в ширину и 16 дюймов в высоту. Максимальный размер 60 дюймов в ширину и 36 дюймов в высоту.
с. Экраны: рама должна быть изготовлена ​​из экструдированного алюминия из сплава 6063 Т-5.
1) Стекловолокно 18x16 Сетка
2) Оборудование:
1) Стандарт: кулачковые рукоятки и балансирные рычаги из нержавеющей стали с 4 стержнями.
2) Опционально: вспомогательные замки, стопорные ручки, поворотные приводы башмака, толкатели, регуляторы трения, ограниченное открывание, ограничители, оборудование ADA или экраны, как указано.
3. Проектный вход:
a. Технические характеристики:
1) AAMA Обозначение: P-HC100; P-AW100
2) ASTM F 588 (принудительный ввод) Класс 10
3)
4) Водонепроницаемость: 15 PSF
б. Ограничения по размеру:
1) С кулачковыми ручками - минимальный размер 14 дюймов в ширину и 14 дюймов в высоту. Максимальный размер 60 дюймов в ширину и 36 дюймов в высоту.
с. Плоские экраны: рама должна быть изготовлена ​​из экструдированного алюминия из сплава 6063 Т-5.
1) Стекловолокно 18x16 Сетка
2) Фурнитура:
1) Стандарт: кулачковые ручки со скрытыми балансирными рычагами из нержавеющей стали с 4 стержнями.
2) Опционально: вспомогательные замки, стопорные ручки, поворотные приводы башмака, толкатели, регуляторы трения, ограниченное открывание, ограничители, оборудование ADA или экраны, как указано.
4. Створка
a. Технические характеристики:
1) Обозначение AAMA: C-HC100; C-AW100
2) ASTM F 588 (принудительный ввод) Класс 10
3)
4) Водонепроницаемость: 15 PSF
б. Ограничения по размеру:
1) С роторными приводами - Минимальный размер 16 дюймов в ширину и 24 дюйма в высоту. Максимальный размер 36 дюймов в ширину и 60 дюймов в высоту.
с. Плоские экраны: рама должна быть изготовлена ​​из экструдированного алюминия из сплава 6063 Т-5.
1) Стекловолокно 18x16 Сетка
2) Оборудование:
1) Стандарт: кулачковые рукоятки и балансирные рычаги из нержавеющей стали с 4 стержнями.
2) Дополнительно: скрытые 4-стержневые сбалансированные рычаги из нержавеющей стали или выходные петли, кулачковые ручки, защитные замки, регуляторы трения, ограничительные устройства открывания, ограничители хода или экраны, как указано.
5. Фиксированный:
a. Технические характеристики:
1) Обозначение AAMA: F-HC100; F-AW100
2) ASTM F 588 (принудительный ввод) Класс 10
3) . 29
4) Водонепроницаемость: 15 PSF
б. Ограничения по размеру:
1) Минимальный размер 14 дюймов в ширину на 14 дюймов в высоту. Максимальный размер (обратитесь в DeSCo Architectural, Inc.)
6. Принадлежности:
a. Экструдированный алюминиевый порог:
1) глубиной 5 дюймов
2) 3-1 / 2 дюйма 904 904 904 904 904 904 904 б. Двухкомпонентная крышка стойки: алюминий
c. Snap Trim:
1) 1–3 / 4 дюйма на 3/4 дюйма
2)
3) 3-1 / 2 дюйма на 1 дюйм
B. i85 Series
1. Общий:
a. Глубина рамы: 85 мм (3-3 / 8 дюйма).
б. Типичная толщина материала: 0,094 дюйма.
с. Конструкция рамы: трубчатая.
1) Углы рамы скошены, гофрированы и сварены эпоксидной смолой.Ступицы врезные и шипованные.
2) Углы герметизированы герметиком.
3) Блоки можно повторно застеклить изнутри с помощью многоразовых фиксаторов.
г. Конструкция створки:
1) Углы створки скошены, гофрированы и приварены эпоксидной смолой.
2) Углы герметизированы герметиком.
3) Двойной уплотнитель из вспененного материала с закрытыми порами.
4) Блоки можно повторно застеклить изнутри с помощью многоразовых фиксаторов.
e. Thermal Break: Тепловой разрыв, обеспечиваемый непрерывно экструдированным, многонаправленным, армированным 25% стекловолокном полиамидным нейлоном 6/6 (полоса). Алюминиевые элементы оконной рамы разделены механическим замком с термопленкой (ями) за счет правильной накатки алюминиевой полости и обжатия ленты (лент) на месте для создания композитного термобарьерного узла. Значения структурных характеристик узла термобарьера должны соответствовать определенным критериям проектирования продукта / проекта или минимальным сертифицированным критериям и процедурам испытаний, как описано в стандартах производительности AAMA TIR-A8.Другие термобарьерные конструкции, такие как свернутый ПВХ, одно- или двунаправленные полиамиды, армированные стекловолокном, или полиуретановые системы с заливкой и удалением арматуры, не принимаются.
ф. Толщина остекления: 1 дюйм и 1-3 / 4 дюйма (25 мм и 44 мм)
г. Уплотнитель: Пенопласт Santoprene с закрытыми порами, заключенный в бесшовную эластомерную оболочку Santoprene.
2. Завершенный проект:
a. Технические характеристики:
1) AAMA Обозначение: P-HC100; P-AW100
2) ASTM F 588 (принудительный ввод) Класс 10
3)
4) Водонепроницаемость: 15 PSF
б. Ограничения по размеру:
1) С кулачковыми ручками - минимальный размер 14 дюймов в ширину и 14 дюймов в высоту. Максимальный размер 60 дюймов в ширину и 36 дюймов в высоту.
2) С роторными приводами - Минимальный размер 24 дюйма в ширину и 18 дюймов в высоту.Максимальный размер 60 дюймов в ширину и 36 дюймов в высоту.
с. Калитки экрана: Рама должна быть изготовлена ​​из экструдированного алюминия из сплава 6063 Т-5.
1) Стекловолокно 18x16 Сетка
2) Фурнитура:
1) Стандарт: кулачковые ручки со скрытыми балансирными рычагами из нержавеющей стали с 4 стержнями.
2) Дополнительно: вспомогательные замки, пружинная защелка, ручки с полюсным кольцом, фиксирующие ручки, регуляторы трения, устройство ограниченного открывания, ограничители хода, оборудование ADA или экраны, как указано.
3. Входящий проект:
a. Технические характеристики:
1) Обозначение AAMA: P-HC 100, P-AW100
58504 2) 904 ASTM Entry Класс 10
3) Значение U 0,38
4)
Ограничения по размеру:
1) С кулачковыми ручками - минимальный размер 14 дюймов в ширину и 14 дюймов в высоту. Максимальный размер 60 дюймов в ширину и 36 дюймов в высоту.
с. Плоские экраны: рама должна быть изготовлена ​​из экструдированного алюминия из сплава 6063 Т-5.
1) Стекловолокно 18x16 Сетка
2) Фурнитура:
1) Стандарт: кулачковые ручки со скрытыми балансирными рычагами из нержавеющей стали с 4 стержнями.
2) Дополнительно: вспомогательные замки, пружинная защелка, ручки с полюсным кольцом, фиксирующие ручки, регуляторы трения, устройство ограниченного открывания, ограничители хода, оборудование ADA или экраны, как указано.
4. Створка
a. Технические характеристики:
1) Обозначение AAMA: C-HC100; C-AW100
2) ASTM F 588 (принудительный ввод) Класс 10
9033 0,3504 3)
4) Водонепроницаемость: 15 PSF
б. Ограничения по размеру:
1) С роторными приводами - Минимальный размер 16 дюймов в ширину и 24 дюйма в высоту. Максимальный размер 36 дюймов в ширину и 60 дюймов в высоту.
с. Плоские экраны: рама должна быть изготовлена ​​из экструдированного алюминия из сплава 6063 Т-5.
1) Стекловолокно 18x16 Сетка
2) Фурнитура:
1) Стандарт: кулачковые ручки со скрытыми балансирными рычагами из нержавеющей стали с 4 стержнями.
2) Дополнительно: вспомогательные замки, пружинная защелка, ручки с полюсным кольцом, фиксирующие ручки, регуляторы трения, устройство ограниченного открывания, ограничители хода, оборудование ADA или экраны, как указано.
5. Фиксированный:
a. Технические характеристики:
1) Обозначение AAMA: F-HC100; F-AW100
2) ASTM F 588 (принудительный ввод) Класс 10
3)
4) Водонепроницаемость: 15 PSF
б. Ограничения по размеру:
1) Минимальный размер 14 дюймов в ширину на 14 дюймов в высоту. (Максимальный размер - обратитесь в DeSCo Architectural, Inc.)
6. Принадлежности:
a. Экструдированный алюминиевый порог:
1) глубиной 5 дюймов
2) 3-1 / 2 дюйма 904 904 904 904 904 904 904 б. Двухкомпонентная крышка стойки: алюминий
c. Snap Trim:
1) 1–3 / 4 дюйма на 3/4 дюйма
2)
3) 3-1 / 2 дюйма на 1 дюйм
2. 4 ИЗГОТОВЛЕНИЕ
A. Сборка в цеху: Изготовление и сборка узлов с соединениями только на пересечении алюминиевых элементов с однородными волосяными соединениями; жестко закрепить и запечатать в соответствии с письменными рекомендациями производителя.
B. Оборудование должно быть установлено в соответствии с письменными инструкциями производителя.
C. Изготавливайте компоненты с минимальными зазорами и расстоянием между регулировочными шайбами ​​по периметру сборки, при этом обеспечивая установку и динамическое перемещение уплотнения по периметру.
D. Точно установите и закрепите соединения и углы. При необходимости сделайте стыки гладкими, гладкими и защищенными от атмосферных воздействий.
E. Подготовьте компоненты для установки анкерных устройств. Изготовить анкеры.
F. Расположите крепежные детали и насадки так, чтобы их не было видно.
G. Подготовьте компоненты с внутренним усилением для рабочего оборудования.
H. Разрешить внутренние дренажные дренажные отверстия и каналы для переноса влаги наружу. Обеспечьте внутренний дренаж оконных проемов наружу через дренажные отверстия.
I. Соберите рамку сетки от насекомых, скосите и укрепите углы рамки. Вставьте сетку туго в раму и закрепите. Установите на раму четыре подпружиненных стальных фиксатора штифта.
Дж. Уплотнитель всех исправных узлов.
K. Заводские стеклопакеты оконные. Установите стекло в соответствии с Разделом 08800, чтобы метод остекления соответствовал критериям эффективности.
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАТОРА ** Выберите следующие обязательные завершающие абзацы и удалите ненужные.
2.5 ОТДЕЛКА
A. Заводская отделка алюминиевых оконных компонентов следующим образом:
1. Архитектурный класс II Анодный -C22-A31 Толщина 0,4 мил и должна соответствовать AAMA 611.
a. Цвет: прозрачный анодированный (стандартный)
2. Анодный архитектурный класс I (215-R1) AA M12-C22-A41 Толщина должна составлять 0,7 мил и соответствовать AAMA 611.
a. Цвет: Прозрачный анодированный.
3. Архитектурный класс I Анодный с электростатически нанесенным цветом AA-M12-C22-A44. Толщина должна составлять 0,7 мил и соответствовать стандарту AAMA 611.
a. Цвет: Темная анодированная бронза.
б. Цвет: средняя анодированная бронза.
с. Цвет: анодированный черный.
г. Цвет: По выбору архитектора из стандартных цветов производителя.
4. Органическое финишное покрытие из запеченной акриловой эмали, нанесенное электростатическим способом на предварительно обработанный алюминий.Финишное покрытие должно представлять собой систему окраски в один слой, одну запекание с минимальной общей толщиной сухой пленки 0,8 мил и соответствовать стандарту AAMA 2603-98.
а. Цвет: Бронзовая краска.
б. Цвет: Белая краска.
с. Цвет: По выбору архитектора из стандартных цветов производителя.
5. Высокоэффективное органическое покрытие, нанесенное электростатическим способом на предварительно обработанный алюминий. Отделка должна быть основана на 50% фторполимерной смоле и наноситься в виде двухслойной двухслойной лакокрасочной системы с минимальной толщиной 1,2 мил и должна соответствовать AAMA 2604. (Для некоторых цветов может потребоваться прозрачный защитный верхний слой для защиты пигментированного покрытия.
a. Цвет: По выбору архитектора из пользовательских цветов производителя.
6. Высокоэффективное органическое покрытие, нанесенное электростатическим способом на предварительно обработанный алюминий. Финишное покрытие должно быть на основе 70% фторполимерной смолы и наноситься в виде двухслойной двухслойной лакокрасочной системы с минимальной толщиной 1,2 мил и соответствовать стандарту AAMA 2605. (Для некоторых цветов может потребоваться прозрачный защитный верхний слой для защиты пигментированного покрытия.
a. Цвет: По выбору архитектора из пользовательских цветов производителя.
ЧАСТЬ 3 ИСПОЛНЕНИЕ
3,1 ОБСЛЕДОВАНИЕ
904 904 были должным образом подготовлены.
B. Убедитесь, что отверстия имеют правильные размеры и находятся в пределах допустимых допусков.
C. Отверстия должны быть вертикальными, ровными и чистыми.
D. Убедитесь, что поверхность крепления соответствует утвержденным заводским чертежам.
E. Если за подготовку основания отвечает другой установщик, перед продолжением уведомите Архитектора о неудовлетворительной подготовке.
3,2 ПОДГОТОВКА
A. Тщательно очистите поверхности перед установкой.
B. Подготовьте поверхности, используя методы, рекомендованные производителем для достижения наилучшего результата для основания в условиях проекта.
3,3 УСТАНОВКА
A. Установите в соответствии с инструкциями производителя.
B. Выровняйте и выровняйте поверхности окон в одной плоскости для каждой плоскости стены.
С. Возводимые окна и материалы прямоугольной формы и правильной фиксации для постоянного сохранения положения при нормальных тепловых и строительных движениях и определенных ветровых нагрузках.
D. Отделка и нанесение герметиков для обеспечения водонепроницаемости на всех стыках и пересечениях, а также по периметру проемов. Сотрите излишки материала и оставьте все открытые поверхности и стыки чистыми и гладкими.
E. Стекло и остекление должны соответствовать спецификациям и чертежам и устанавливаться в соответствии с ними, чтобы обеспечить удовлетворительную установку без утечек.
F. Установите пароизоляционные материалы и изоляцию между периметром окна и прилегающими дополнительными материалами и / или существующими стеновыми барьерами, чтобы обеспечить непрерывность (необязательно).
G. Алюминий должен быть изолирован от прямого контакта со сталью, каменным бетоном или несовместимыми материалами битумной краской, грунтовкой на основе хромата цинка или другим подходящим изоляционным материалом.
H. Отрегулируйте блоки для правильной работы.
I. Установите элементы, чтобы обеспечить герметичность конструкции.
J. После завершения установки окна окна необходимо осмотреть, привести в рабочее состояние и оставить чистыми, без этикеток, грязи или других веществ.
3,4 ОЧИСТКА
A. Защитите установленные продукты до завершения проекта.
B. После установки удалите все герметики, конопатки и другие материалы со всех поверхностей, включая прилегающие работы.
C. Тщательно очистите оконные рамы, кожухи и стекло, используя материалы и методы, рекомендованные производителем окон и стекла, которые не приводят к порче работы.
3,5 ЗАЩИТА
A. Защитите установленные продукты до завершения проекта.
B. Подкрасьте, отремонтируйте или замените поврежденные изделия перед существенным завершением.
3.6 РАСПИСАНИЯ
** ПРИМЕЧАНИЕ ДЛЯ СПЕЦИФИКАЦИИ ** Сохраните абзац ниже, если это необходимо для соответствия требованиям проекта. Назовите продукты на чертежах или используйте этот абзац для определения местоположения каждого типа материала, который будет использоваться. Ниже приведены некоторые примеры ссылок на расписание. При необходимости отредактируйте в соответствии с проектом или удалите и обозначьте продукты на чертежах.
A. :
B.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
