Обзор и анализ возможностей прикладных программ

Асылбек Касенов, к.т.н., ассоциированный профессор (доцент), Павлодарский государственный университет имени С. Торайгырова (Республика Казахстан, г.Павлодар)

Лаура Жанбулатова, студентка 3-го курса специальности «Машиностроение», Павлодарский государственный университет имени С. Торайгырова (Республика Казахстан, г.Павлодар)

В статье представлен обзор и сравнительный анализ возможностей прикладных программных продуктов (КОМПАС, АРМ, T-Flex, AutoCAD, ANSYS, Comsol, Simufac, Adams, Nastran) по следующим характерис-тикам: наличие методов для базового и продвинутого курсов; наличие русскоязычного интерфейса; сложность освоения интерфейса; полнота и качество справочной системы, наличие обучающих примеров и видеоуроков; обеспеченность дополнительной литературой по работе с программой; сложность воспроизведения моделей, возможность одновременной работы с несколькими файлами, наличие интеграции между отдельными модулями программы; быстродействие программы; цена и др. Оценена возможность и целесообразность использования этих программных продуктов в высших учебных заведениях для подготовки высококонкурентоспособного, профессионально компетентного специалиста, востребованного на современном рынке труда.

Введение

Внедрение информационных технологий в учебный процесс сопровождается существенными изменениями в методологии преподавания графических дисциплин. В соответствии с требованиями государственных образовательных стандартов выпускники должны не только владеть набором профессиональных знаний, умений, навыков и компетенций, но и быть готовыми к освоению новых знаний, обеспечивающих профессиональную конкурентоспособность. Активное внедрение информационных технологий привело к увеличению потребности в высококвалифицированных кадрах, владеющих навыками работы в системах автоматизированного проектирования.

Преподавание в высших учебных заведениях направлено на выпуск наиболее конкурентоспособных специалистов, и одной из важных составляющих в инженерной подготовке является обучение навыкам проектирования.

Конкурентоспособность в высших учебных заведениях достигается за счет того, что студентам предоставляется возможность выполнения задания как традиционным методом проектирования и анализа проектов, так и с использованием систем автоматизированного проектирования, внедренных в такие дисциплины, как машинная графика, проектирование механизмов и машин, детали машин и основы конструирования, проектирование и производство металлорежущих инструментов и др. [18].

Основная часть

Чтобы стать высококлассным специалистом, будущий инженер обязательно должен знать одну или несколько систем автоматизированного проектирования. В свою очередь, введение в учебный процесс новых технологий сделало его более интенсивным и интересным для обучающегося, а также значительно облегчило создание конструкторских и технологических проектов.

Для обучения навыкам работы в САПР (система автоматизированного проектирования) технические кафедры выбрали наиболее подходящее для выполнения инженерных операций программное обеспечение. В этот перечень входят отечественные программы: КОМПАС, АРМ, TFlex, а также программы иностранного производства: AutoCAD, ANSYS, Comsol, Simufac, Adams, Nastran. Все перечисленные программы используются для выполнения различных инженерных задач и соответствуют международным стандартам.

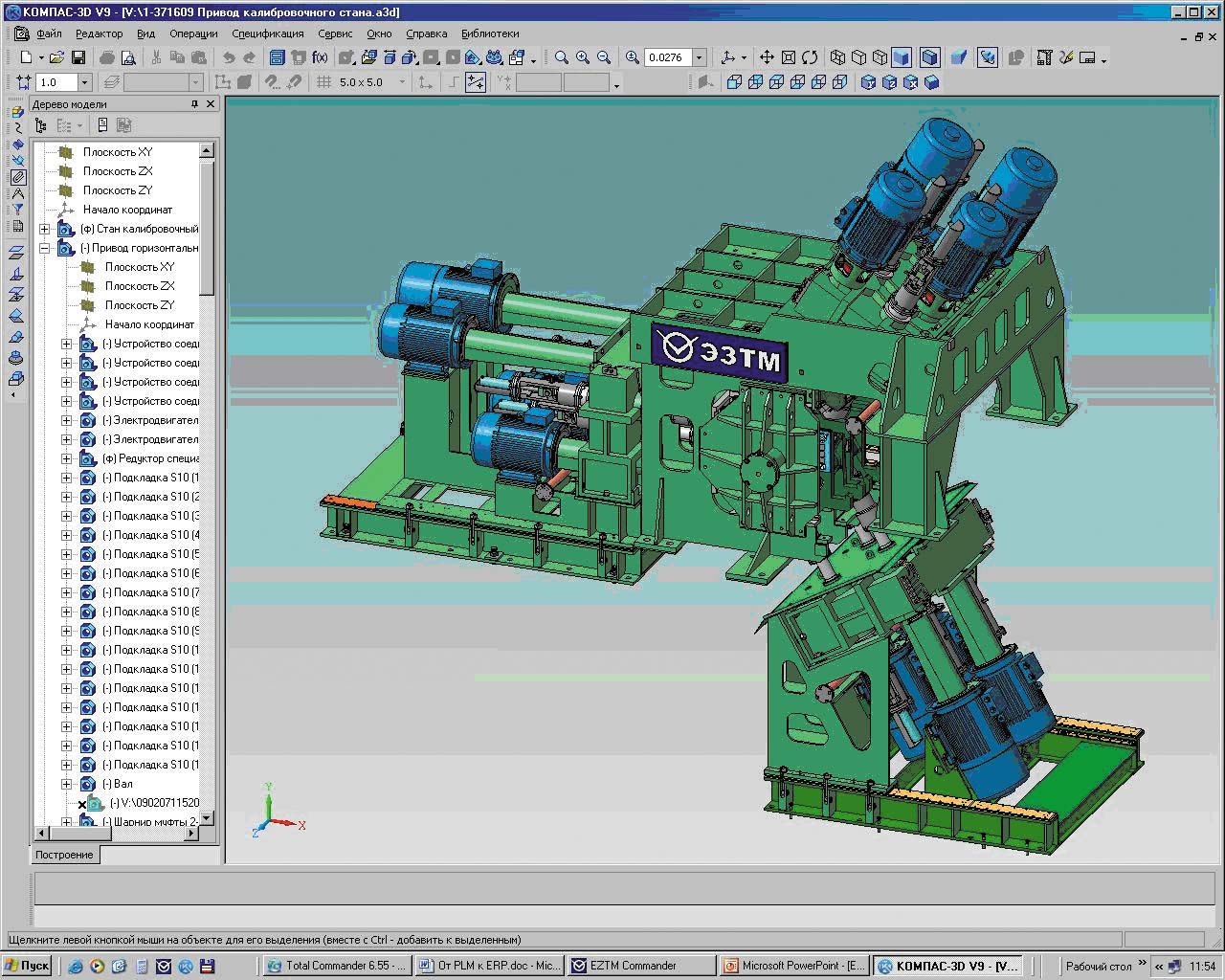

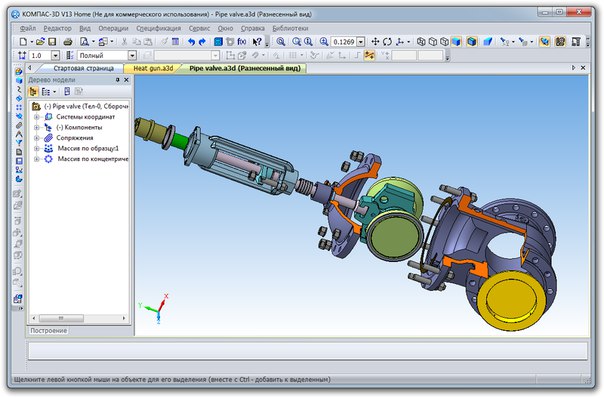

КОМПАС — семейство систем автоматизированного проектирования с возможностями оформления проектной и конструкторской документации согласно стандартам серии ЕСКД (Единая система конструкторской документации) и СДПС (Система проектной документации для строительства) [3, 4, 9]. Компания Аскон — разработчик системы КОМПАС специализируется в области машиностроения, приборостроения, строительства и предназначена для построения как объемных ассоциативных моделей, так и полностью сборочных единиц. КОМПАС представляет собой прекрасное решение для автоматизирования процесса создания чертежей. Как показывает практика, данная система, по сравнению с аналогами, довольно проста для изучения [10].

АРМ — программные продукты инженерного анализа (CAE), предназначенные для моделирования инженерных конструкций с целью получения оптимальных проектноконструкторских решений и автоматизации подготовки конструкторской документации. Эти продукты можно эффективно использовать при проведении научных исследований и выполнении экспертных работ, при обучении студентов, аспирантов и магистрантов технических университетов и переподготовке инженерных кадров, для анализа критических ситуаций и реализации других целей и задач во всех без исключения сферах инженерной деятельности [6, 12].

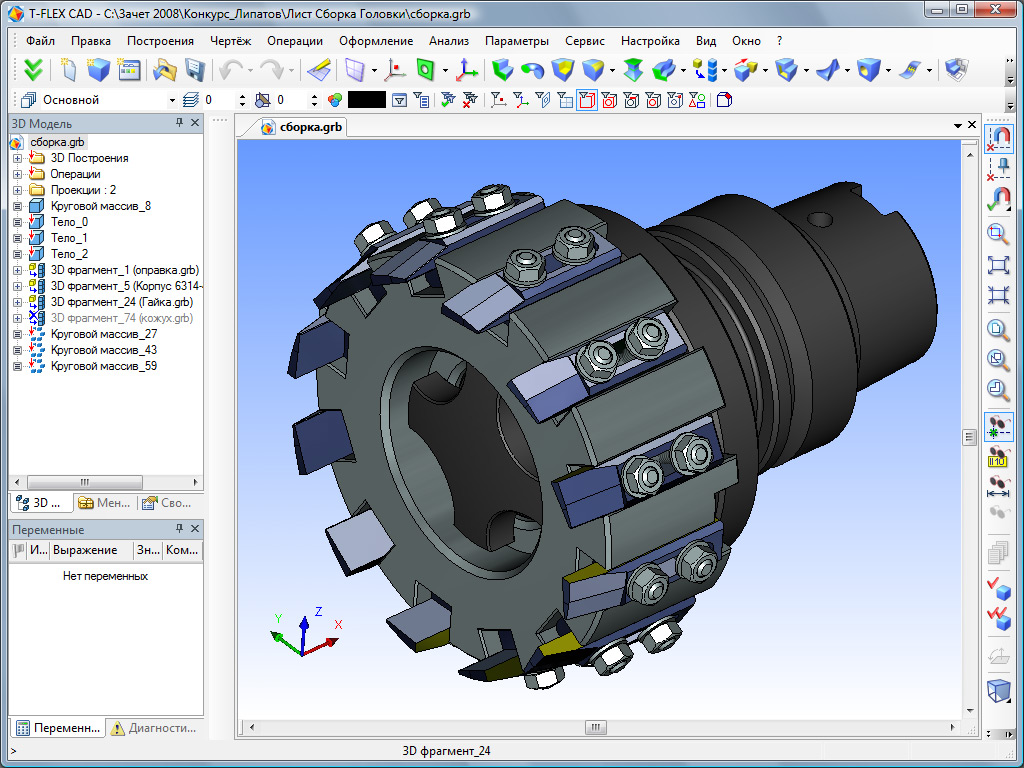

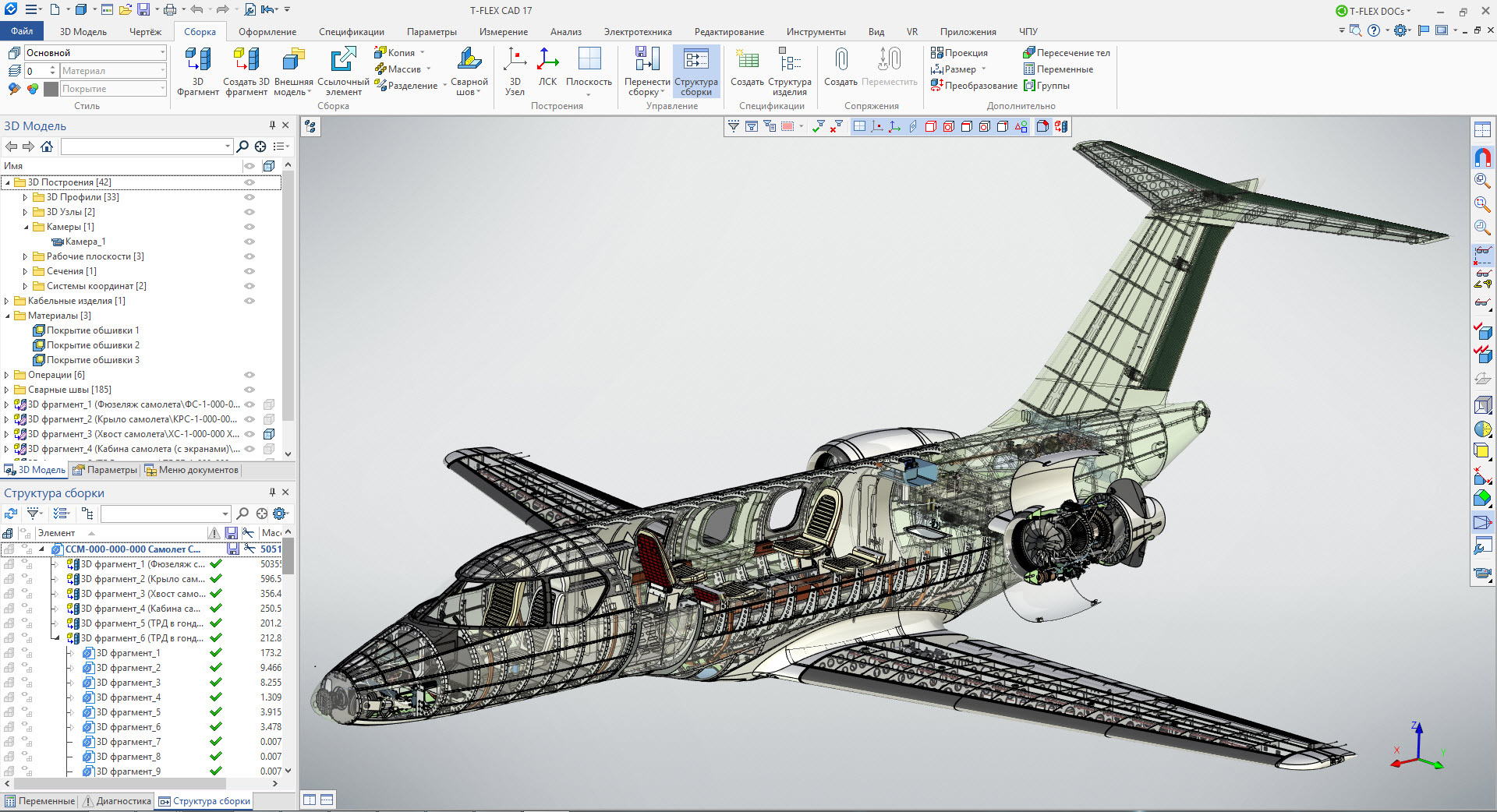

TFlex — профессиональная конструкторская программа, объединяющая в себе мощнейшие параметрические возможности 2D и 3Dмоделирования. TFlex CAD отличается особой производительностью и стабильностью и предлагает инновационные инструменты для создания специализированных систем автоматизированного проектирования в области трубопроводов, металлоконструкций, электрических схем, строительных и многих других конструкций. Система ориентирована на профессионалов в области проектирования, содержит все необходимые инструменты для расчета, конструирования и подготовки производства конструкций всех уровней сложности [10].

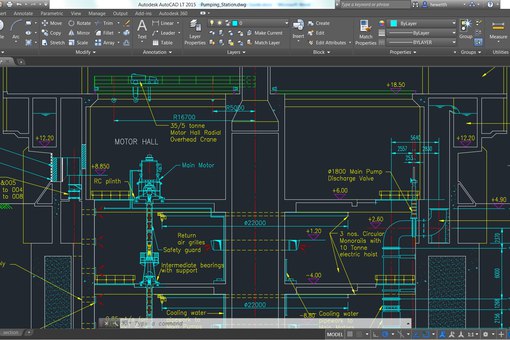

AutoCAD — дву и трехмерная система автоматизированного проектирования и черчения, разработанная компанией Autodesk. AutoCAD и специализированные приложения на его основе активно применяются в машиностроении, строительстве, архитектуре и других отраслях промышленности. Широкое распространение AutoCAD в мире не в последнюю очередь обусловлено развитыми средствами разработки и адаптации, которые позволяют настроить систему под нужды конкретных пользователей и значительно расширить функционал базовой системы [13].

ANSYS — универсальная программная система конечноэлементного анализа, существующая и развивающаяся на протяжении последних 30 лет, является самой популярной у специалистов по CAEсистемам. АNSYS служит для решения линейных и нелинейных, стационарных и нестационарных пространственных задач механики деформируемого твердого тела и механики конструкций, включая нестационарные геометрически и физически нелинейные задачи контактного взаимодействия элементов конструкций, задач механики жидкости и газа, теплопередачи и теплообмена, электродинамики, акустики, а также механики связанных полей. Моделирование и анализ в некоторых областях промышленности позволяет избежать дорогостоящих и длительных циклов разработки типа «проектирование — изготовление — испытания» [14].

Comsol предназначен для моделирования любых сложных физических явлений — электрических, механических, гидродинамических и химических. Дополнительные модули расширяют возможности платформы мультифизического моделирования, обеспечивая моделирование в специфических областях науки и техники и интеграцию с программными пакетами сторонних разработчиков и их функциями [15].

Simufac — система компьютерного моделирования для расчета процессов деформирования металлов в процессах ковки и объемной штамповки при проектировании штамповой оснастки. Позволяет оптимизировать температурноскоростные, учитывающие напряженнодеформированное состояние, условия процессов, а также проектировать оптимальные технологии. Этому способствует адекватность моделей технологического процесса, а также точное описание реологического поведения металла в условиях деформации [16].

Adams — наиболее широко применяемый программный комплекс для виртуального моделирования сложных машин и механизмов. Adams используется для разработки и совершенствования конструкций — от простых механических и электромеханических устройств до автомобилей и самолетов, железнодорожной техники и космических аппаратов. С помощью Adams можно быстро создать полностью параметризованную модель изделия, строя ее непосредственно в препроцессоре или импортируя из наиболее распространенных CADсистем.

Задав связи компонентов модели, приложив нагрузки, определив параметры кинематического воздействия и запустив расчет, можно получить данные, полностью идентичные результатам натурных испытаний системы. Таким образом, представление о работе изделия появляется еще до начала раскроя металла или отливки пластика для изготовления опытного образца [17].

Nastran обеспечивает полный набор расчетов, включая расчет напряженнодеформированного состояния, собственных частот и форм колебаний, анализ устойчивости, решение задач теплопередачи, исследование установившихся и неустановившихся процессов. Наряду с расчетом конструкций он может использоваться и для оптимизации проектов. Последнюю можно проводить для задач статики, устойчивости, установившихся и неустановившихся динамических переходных процессов, собственных частот и форм колебаний. Nastran также включает уникальную функцию оптимизации конструкции с неограниченными изменениями ее геометрической формы [18].

Анализ и сравнение преимуществ и недостатков некоторых прикладных программ:

КОМПАС — понятный и интуитивный интерфейс; относительно недорогой; полностью русифицирован;
AutoCAD — доступность для создания на его базе мощных специализированных расчетнографических пакетов; но — сложность привязки информации из базы данных к графическим объектам;
TFlex — уникальные средства параметризации; скорость работы программы; гибкое проектирование; решение сложных задач; открытость; широкий набор дополнительных возможностей; использование существующих наработок и опыта; но — ограниченные возможности расчета (отсутствие аэро и гидродинамики), не предусмотрена возможность эргономического расчета; слабые возможности создания объектов с фотореалистичного изображения; отсутствуют инструменты трассировки и резервирования объемов;

ANSYS — удобный и гибкий пользовательский интерфейс; широкие возможности препроцессора; обладает мощным средством автоматизации численного анализа — языком APDL; но — повышенные требования, предъявляемые к аппаратному обеспечению для получения приемлемой скорости прямого просчета модели. Данное обстоятельство существенно ограничивает возможность применения двумерных и особенно трехмерных ANSYSмоделей в оптимизированных процедурах, требующих многократного вызова моделей на каждом итерационном шаге.

Представленные прикладные программы, используемые в учебном процессе, позволяют смоделировать различные конструкторские и технологические проекты, не прибегая к дорогостоящим и долгосрочным лабораторным работам, что позволяет в короткие сроки дать студенту представление о промышленных процессах в его сфере обучения.

Несмотря на широкие возможности современных САПР, решающая роль в проектировании принадлежит студенту, и навыки работы на представленных прикладных программах являются одной из главных задач для высших учебных заведений, которые заинтересованы в подготовке высококвалифицированных специалистов и подтверждении конкурентоспособности своего учреждения, цель которого — дать своим обучающимся практические знания для дальнейшего их применения на предприятиях.

Выводы

Прикладные программы являются неотъемлемой частью профессиональной деятельности инженеров, поэтому на их освоение требуется определенное время. В силу ограничения учебным планом аудиторных занятий целесообразно поэтапное изучение программных продуктов, начиная с широко применяемых во всех отраслях и заканчивая специальными профессиональными прикладными программами.

Таким образом, сравнение некоторых программ показывает, что современные САПР отвечают всем требованиям системы образования, и использование их в учебном процессе является целесообразным, а их применение в процессе подготовки инженеров способствует лучшему взаимодействию обучающихся в едином информационном пространстве. Всё это позволяет подготовить высококонкурентоспособного, профессионально компетентного специалиста, востребованного на современном рынке труда.

Список использованных источников:

Сторчак Н. Применение системы КОМПАС3D в преподавании инженерных дисциплин // САПР и графика. 2013. № 10. С. 8889.
Клещёва Н.А., Тарасова И.М. Применение теории графов в процессе формирования системы математической подготовки бакалавров // International journal of applied and fundamental research. 2015. № 1. С. 130135.
Горелов В.Н, Кокорев И.А. Принципы построения 3Dмоделей корпусных деталей в системе КОМПАС3D // МТО13, 18 октября 2013 года. Том 1. С. 321324.
Дудак Н.С., Касенов А.Ж., Муканов Р.Б., Оспантаев А.К., Истай Т.Б., Миллер С.А., Ахметова А.А. Прочностной конечноэлементный экспрессанализ // Материалы Международной научной конференции молодых ученых, магистрантов, студентов и школьников «XVI Сатпаевские чтения». Том 16. Павлодар: ПГУ им. С. Торайгырова, 2016. С. 4754.
Мендебаев Т.М., Дудак Н.С., Касенов А.Ж., Муканов Р.Б., Смаилова Г.А. Применение системы Autodesk Inventor при проектировании резцовой головки для обработки отверстий // Труды Международных Сатпаевских чтений «Конкурентоспособность технической науки и образования», Т.1, часть 1. Алматы, 2016. С. 238243.
Дудак Н.С., Муканов Р.Б., Касенов А.Ж., Таскарина А.Ж. Применение системы APM WinMachine при проектировании металлорежущих инструментов // Материалы X Международной научнопрактической конференции «Ключевые вопросы современной науки2014», 1725 апреля 2014 г., Т. 37. Технологии. София «БелГрадБГ» ООД. 2014. С. 4750.
Махов А.А., Копейкин Е.А. Проектирование шлицевых протяжек с применением MatLab и TFlex CAD 3D // Вестник МГТУ «Станкин». 2014. № 3 (30), С. 7378.
Горбунов И.В., Ефременков И.В., Леонтьев В.Л., Гисметулин А.Р. Особенности моделирования процессов механической обработки в CAEсистемах // Известия Самарского научного центра Российской академии наук. 2013. № 44, Т. 15. С. 846853.
Денисова Н., Доронин А., Завалишин Ю., Меньков А., Терушкина Н. Применение программного обеспечения «Аскон» в реализации образовательных дисциплин вуза // САПР и графика. 2014. № 3. С. 7479.
Компания «Топ Системы» выпустила новую версию системы автоматизированного проектирования TFlex CAD 15/ URL: http://www.mashportal.ru/company_news43039.aspx.
Преимущества КОМПАС3D в САПР — небольшой обзор/ URL: http://texdizain.net/proektirovanie/37preimuschestvakompas3dvsaprnebolshoyobzor.html.
Шелофаст В., Розинский С. Программные продукты компании НТЦ «АПМ» — новые возможности и перспективы // САПР и графика. 2015. № 8 (226). С. 5258.
Фрей Д. Изучаем AutoCAD® 2007 и AutoCAD® LT 2007 с самого начала. AutoCAD® 2007 и AutoCAD® LT 2007: Практическое руководство / Д. Фрей; [пер. с англ. И. Л. Волкова]. Москва, 2008. 688 с.
Денисов М.А. Компьютерное проектирование. ANSYS. Учебное пособие / Министерство образования и науки РФ, Уральский федеральный университет им. первого Президента России Б.Н. Ельцина. Екатеринбург, 2014. C. 77.
Сomsol. Программный пакет для мультифизического моделирования / URL: https://www.comsol.ru/products.
Simufact Forming / URL: http://www.lavteam.org/tags/Simufact.
Adams — система виртуального моделирования машин и механизмов / URL: http://rusapr.ru/prod/progs/element.php?ID=835.
САПР для машиностроения и промышленного производства / Инженерные расчеты и моделирование технологических процессов / MSC. Nastran / URL: http://www.cad.ru/ru/software/detail.php?ID=3181.

САПР программы

Как известно, основными условиями успеха в современном промышленном цикле изготовления, каких либо изделий, являются: сокращение срока выдачи продукции на рынок, снижение ее общей себестоимости и повышение стандартов качества. К числу наиболее рациональных технологий, соответствующим определённым критериям, относятся так называемые САПР программы.

Аббревиатура САПР, расшифровывается как – «Система автоматизированного проектирования» и происходит от английского сокращения CAD, что значит – «Computer Aided Design» – проектирование с помощью компьютера. САПР программы предназначены для решения различных конструкторских задач и оформления технической документации.

Как правило, в комплект современных САПР программ входят модули трёхмерного моделирования, позволяющие визуализировать будущее изделие. Перспективные трёхмерные САПР системы способны реализовать технологию сквозного цикла подготовки и производства сложных промышленных конструкций, оформления чертежей и прочей сопроводительной документации.

САПР программы занимают особое положение в числе других продуктов, поскольку представляют прогрессивные индустриальные технологии, непосредственно направленные в наиболее стратегические области организации производства. В настоящее время любое проектирование и изготовление сложной, наукоемкой продукции не обходится без применения данной компьютерной поддержки.

Современный графический дизайн, в компьютерной среде, представляют собой комплекс цифровой графической геометрии, выводимой на мониторе компьютера в виде аналитической модели объекта, в том числе и с помощью систем автоматизированного проектирования.

За сравнительно небольшой период САПР системы преодолели путь от простых чертежно-графических приложений, до универсальных программных комплексов, обеспечивающих технологическую поддержку всего цикла конструкторской разработки, начиная от эскизного проекта, заканчивая управлением режимами непосредственного изготовления конечной продукции.

Современные САПР программы не только дают возможность значительно сократить срок внедрения новых перспективных изделий, но и оказывают значительное влияние на технологию и организацию производства, позволяя достичь наилучших показателей по качеству, надежности и конкурентоспособности выпускаемой продукции.

Эволюция 3D-САПР проектирования — Дизайн на vc.

Программное обеспечение для автоматизированного проектирования (или САПР) используется художниками-графиками, архитекторами, дизайнерами интерьеров, инженерами и многими другими при создании эскизов, технических чертежей, визуализаций для различных целей.

{“id”:98856,”url”:”https:\/\/vc.ru\/design\/98856-evolyuciya-3d-sapr-proektirovaniya”,”title”:”\u042d\u0432\u043e\u043b\u044e\u0446\u0438\u044f 3D-\u0421\u0410\u041f\u0420 \u043f\u0440\u043e\u0435\u043a\u0442\u0438\u0440\u043e\u0432\u0430\u043d\u0438\u044f”,”services”:{“facebook”:{“url”:”https:\/\/www.facebook.com\/sharer\/sharer.php?u=https:\/\/vc.ru\/design\/98856-evolyuciya-3d-sapr-proektirovaniya”,”short_name”:”FB”,”title”:”Facebook”,”width”:600,”height”:450},”vkontakte”:{“url”:”https:\/\/vk.com\/share.php?url=https:\/\/vc.ru\/design\/98856-evolyuciya-3d-sapr-proektirovaniya&title=\u042d\u0432\u043e\u043b\u044e\u0446\u0438\u044f 3D-\u0421\u0410\u041f\u0420 \u043f\u0440\u043e\u0435\u043a\u0442\u0438\u0440\u043e\u0432\u0430\u043d\u0438\u044f”,”short_name”:”VK”,”title”:”\u0412\u041a\u043e\u043d\u0442\u0430\u043a\u0442\u0435″,”width”:600,”height”:450},”twitter”:{“url”:”https:\/\/twitter.com\/intent\/tweet?url=https:\/\/vc.ru\/design\/98856-evolyuciya-3d-sapr-proektirovaniya&text=\u042d\u0432\u043e\u043b\u044e\u0446\u0438\u044f 3D-\u0421\u0410\u041f\u0420 \u043f\u0440\u043e\u0435\u043a\u0442\u0438\u0440\u043e\u0432\u0430\u043d\u0438\u044f”,”short_name”:”TW”,”title”:”Twitter”,”width”:600,”height”:450},”telegram”:{“url”:”tg:\/\/msg_url?url=https:\/\/vc.ru\/design\/98856-evolyuciya-3d-sapr-proektirovaniya&text=\u042d\u0432\u043e\u043b\u044e\u0446\u0438\u044f 3D-\u0421\u0410\u041f\u0420 \u043f\u0440\u043e\u0435\u043a\u0442\u0438\u0440\u043e\u0432\u0430\u043d\u0438\u044f”,”short_name”:”TG”,”title”:”Telegram”,”width”:600,”height”:450},”odnoklassniki”:{“url”:”http:\/\/connect. ok.ru\/dk?st.cmd=WidgetSharePreview&service=odnoklassniki&st.shareUrl=https:\/\/vc.ru\/design\/98856-evolyuciya-3d-sapr-proektirovaniya”,”short_name”:”OK”,”title”:”\u041e\u0434\u043d\u043e\u043a\u043b\u0430\u0441\u0441\u043d\u0438\u043a\u0438″,”width”:600,”height”:450},”email”:{“url”:”mailto:?subject=\u042d\u0432\u043e\u043b\u044e\u0446\u0438\u044f 3D-\u0421\u0410\u041f\u0420 \u043f\u0440\u043e\u0435\u043a\u0442\u0438\u0440\u043e\u0432\u0430\u043d\u0438\u044f&body=https:\/\/vc.ru\/design\/98856-evolyuciya-3d-sapr-proektirovaniya”,”short_name”:”Email”,”title”:”\u041e\u0442\u043f\u0440\u0430\u0432\u0438\u0442\u044c \u043d\u0430 \u043f\u043e\u0447\u0442\u0443″,”width”:600,”height”:450}},”isFavorited”:false}

4565 просмотров

Эволюция 3D САПР проектирования Павел Самута

Генеральные подрядчики, строители, производители и смежные области используют эти возможности для представления готового проекта, а также для облегчения создания самого продукта. Термин «САПР для машиностроения» в нашей стране обычно используют в тех случаях, когда речь идет о пакетах программ, которые в англоязычной терминологии называются CAD/CAM/CAE. Другими словами, это ПО для автоматизированного проектирования (CAD), подготовки производства (CAM) и инженерного анализа (CAE). Существуют САПР и для других областей — разработки электронных приборов, строительного проектирования, но они имеют свою специфику.Идея автоматизировать проектирование зародилась в конце 50-х годов прошлого века, почти одновременно с появлением коммерческих компьютеров. А уже в начале 60 системы подготовки производства.

3D CAD дизайн позволяет манипулировать, извлекать 2D и отображать надежные технические данные в реалистичную модель. Павел Самута

3D CAD дизайн позволяет манипулировать, извлекать и отображать надежные технические данные в реалистичную модель. В отличие от плоских чертежей и двумерных чертежей, опции 3D-рендеринга создают виртуальную среду, которая может быть представлена и даже изменена в режиме реального времени. Разумеется, не так уж сложно представить множество важных и разнообразных преимуществ таких рабочих моделей для ряда профессий.

Производители могут создавать виртуальные прототипы нового продукта и видеть его использование и потенциальные проблемы, не создавая физическое устройство. Павел Самута

Например, архитекторы-проектировщики и их клиенты могут видеть, как может выглядеть проект, когда он полностью завершен до того, как фундамент заложен. Производители могут создавать виртуальные прототипы нового продукта и видеть его использование и потенциальные проблемы, не создавая физическое устройство. Инженеры могут создавать рабочие трехмерные модели инфраструктуры, которые города используют, чтобы в конечном итоге влиять на основные процессы принятия решений по построению новых дорожных развязок с учетом загруженности магистралей.

Картина “Чертежники”. 1967 г Иван Степанов

Все это, как говорится, не всегда было так. Во времена, предшествовавшие программному обеспечению для автоматизированного проектирования, рисовальщику и женщинам приходилось вручную чертить каждый эскиз и рабочий чертеж, независимо от того, насколько он утомителен (и он всегда был утомительным). Это забирало невероятно много времени и труда.

По истечении этого времени, но еще до появления компьютерного трехмерного моделирования, программное обеспечение для автоматизированного проектирования позволяло выполнять только базовые, фундаментальные, двумерные работы по рисованию.

Хотя это, безусловно, было полезным и улучшением по сравнению с нарисованными от руки методами, оно не заменяло необходимость завершения некоторого физического создания в процессе производства.

Учитывая, как далеко продвинулся этот процесс, стоит взглянуть на то, с чего он начался и как он попал туда, где он сейчас находится. Попутно полезно рассмотреть различные методы и процедуры, благодаря которым 3D CAD спроектировал инструмент, которым он является. Это обеспечивает дополнительный контекст и взгляд на то, как художники, дизайнеры и инженеры теперь делают свою работу более ценной и более эффективной одновременно.

Начало 3D CAD проектирования

Начало программного обеспечения для автоматизированного проектирования и 3D CAD проектирования восходит к середине двадцатого века. На самом деле, не стоит преуменьшать, что большая часть этого восходит к одному человеку, инженеру по имени Патрик Ханратти, отцу всего этого. В самом начале, когда он вышел из службы, и понятия не имел, что собирается делать, так как до этого его учили быть певцом. Его голосовые связки и легкие были повреждены в результате крушения B-29, в котором он выжил. Он должен был найти другую профессию. Одним из уроков, которые он должен был пройти, будучи стрелком с дистанционным управлением, был компьютерный курс. Компьютеры в те времена означали аналоговые компьютеры. Почти случайно обнаружил свою страсть к вычислительной технике и программированию, отвечая на вопросы газетных объявлений о поиске программистов в его родном городе Сан-Диего после возвращения из службы в ВВС во время корейской войны. Несмотря на отсутствие даже образования в колледже, Ханратти в 1954 году успешно начал карьеру программиста в авистроительной компании Convair. После того как Ханратти был нанят в подразделение Convair компании General Dynamic, он быстро освоил программирование, без какой-либо формальной подготовки. IBM 650 была первой машиной, на которой он работал. И параллельно с этим научился программировать Univac Scientific 1103-A от Сперри Рэнда.

Затем он перешел в компанию General Electric, которая опубликовала в газете объявление о том, что они создают компьютерную компанию в Фениксе, в 1957 году Патрик Дж. Ханратти где создал свой первый CAM-пакет PRONTO (Programme for Numerical Tooling Operations) это был язык системы CAM 2½ оси, который позволял программистам создавать движения инструмента для обработки деталей. Для управления машиной была изготовлена бумажная перфокарта, и она получила премию имени Джозефа Мари Жаккарда [в 1982 году от Общества числового контроля]. Позже – Machine Tool Director (MTD). Примерно в то же время Ханратти также начал работать в области компьютерной графики, что до того момента делали очень немногие.

Patrick Hanratty – пионер отрасли CAD/CAM, основатель компании Manufacturing and Consulting Services (MSC). Павел Самута

В 1962 году Ханратти покинул GE, чтобы присоединиться к General Motors Corp. (Детройт), где он был частью команды в исследовательских лабораториях GM, расположенных в Техническом центре автопроизводителя (Уоррен, Мичиган). В GM Ханратти разработал графику для проекта GM DAC (Design Augmented by Computers), работая над экспериментальной обработкой, решая задачи, связанные с трех-, четырех- и пятиосевой обработкой поверхности.

Эта оригинальная программа САПР могла включать в себя адаптивную визуальную графику для пользователя, беспрецедентную разработку в вычислительной технике, пусть даже и двумерную по своей природе.

Первоначально система использовалась главным образом в автомобильной промышленности, и в конечном итоге она устарела, и на ее место пришла другая система.

В 1967 работал в Astronautics Corporation. После того, как Astronautics Corporation была поглощена McDonnel Douglas, из-за этого Ханратти начал свое собственное предприятие в 1970-х годах, чтобы создать и продать новое решение для разработки САПР.

В 1970 Ханратти основал собственную компанию Integrated Computer Systems ICS (позже перименованную в MSC) , где он и его команда разработали систему CAD / CAM для миникомпьютеров Redcor с использованием TPL (язык программирования). Несмотря на высокую оценку, программное обеспечение ICS INTERAPT не стало коммерческим успехом из-за узкой динамики реализации программного обеспечения и того факта, что Ханратти написал код на языке программирования, который на самом деле мало кто знал (это был его собственный, на самом деле), компания не просуществовала долго. В конце концов, Ханратти наконец-то добился коммерческого успеха в новой компании под названием Manufacturing and Consulting Services. Среди продуктов MSC такие известные системы как INTERART, ADAM, ANVILL. Его новое программное обеспечение называлось ADAM (Automated Drafting and Machining). которое в то время считалось единственной коммерчески доступной системой черчения и обработки, и оно учитывало интегративную и адаптивную систему для графического представления, технического рисования и производства.

Он написал программу на широко понятном и используемом языке программирования и создал ее для работы практически с любым доступным в то время вычислительным устройством, что, безусловно, помогло добиться благоприятного результата. С 1980-х годов пришли компьютерные терминалы UNIX, и весь ландшафт изменился. MCS продолжила разработку более механического САПР и программного обеспечения для производства, сначала с пакетом AD-2000, а затем с ПК и системами ANVIL CAD / CAM на базе UNIX. ANVIL был невероятно захватывающим продуктом в то время, потому что он действительно работал хорошо и преодолел ограничения, типичные для продуктов на базе ПК того времени. Тогда Ханратти был уже легендой. Он был блестящим и самоуверенным гением, который был в состоянии, когда он мог делать практически все, что хотел.

Поверхностные модели в программном обеспечении Ханратти ANVIL-5000 от MCS включали как каркасную, так и затененную версии. Павел Самута

Опираясь на новаторскую технологию, которая намного опережала остальную часть рынка, ANVIL-5000 реализовал согласованный пользовательский интерфейс для всех приложений, а также базу данных двойной точности для каркасных, поверхностных и твердотельных моделей и всех приложений, использующих эти данные. Одним из наиболее значительных дополнений стал новый дополнительный модуль моделирования твердых тел под названием OMNISOLIDS, в результате чего был получен один из первых пакетов CAD / CAM для плотной интеграции каркаса, поверхностей и твердых тел.

Многие наблюдатели говорят, 70% трехмерных механических CAD-систем восходят истоком к Ханратти и его программному коду ADAM.

Эволюция 3D CAD дизайна

Возможно, Ханратти начал целую область трехмерного графического интерфейса для дизайнеров и инженеров-механиков, но эта технология прошла долгий путь со времен расцвета 1970-х годов.

В результате начали появляться крупные коммерческие системы программного обеспечения для автоматизированного проектирования, такие как CATIA (сокращение от «автоматизированное трехмерное интерактивное приложение»), особенно в автомобильной и аэрокосмической областях.

Тем не менее, только после появления первоначального персонального компьютера IBM мир будет готов к широкому распространению программ САПР.

Возможно, однако, что ни один год не является более важным для программных решений для проектирования САПР, чем в 1982 году. В этом году группа программистов объединилась и создала компанию, известную как Autodesk. Год спустя они сделали свою флагманскую программу AutoCAD доступной всему миру, стоимостью всего 1 тыс. долл. Правда, в те времена ПК были 16-разрядными, и их мощности хватало лишь для двумерных построений — черчения и создания эскизов. Однако это не помешало новинке иметь огромный успех у пользователей.

Это был самый первый известный программный пакет для автоматизированного проектирования, созданный для компьютеров IBM, и снова поле изменилось навсегда.

Выпуск AutoCAD стал важным событием в развитии программного обеспечения для автоматизированного проектирования. У программистов в Autodesk была цель создать продукт, который бы делал почти все, что могли делать другие пакеты САПР в то время, при этом взимая небольшую часть расходов.

При этом Autodesk единолично изменила траекторию программирования САПР, а также коммерческой доступности и доступности в течение десятилетий. Тем не менее, почти все такие программы застряли в двух измерениях.

Программа, которая изменила ландшафт еще раз – и буквально дала миру дизайна другое измерение – была названа Pro / ENGINEER, созданной Parametric Technology Corporation.

Это было решение для автоматизированного проектирования, основанное на трехмерной геометрии и многофункциональных, основанных на значениях операциях для определения аспектов и узлов инженерных или конструкторских проектов. Программа на самом деле все еще используется на ПК Microsoft, хотя сейчас она называется Creo.

Pro / ENGINEER (Creo) также работал на компьютерных терминалах UNIX, поскольку персональные компьютеры не обладали достаточной вычислительной мощностью и скоростью, чтобы надежно использовать такое программное обеспечение, но это все еще было важным поворотным моментом. В конце концов, были выпущены две другие программы-единомышленники, ACIS и Parasolid, каждая из которых заложила основу для других программных пакетов для автоматизированного проектирования и графических решений.

3D CAD проектирование сегодня

3D CAD проектирование сегодня Павел Самута

Наиболее бурное развитие САПР происходило в 90-х годах, когда Intel выпустила процессор Pentium Pro, а Microsoft — систему Windows NT. Тогда на поле вышли новые игроки «средней весовой категории», которые заполнили нишу между дорогими продуктами, обладающими множеством функций, и программами типа AutoCAD. В результате сложилось существующее и поныне деление САПР на три класса: тяжелый, средний и легкий. Такая классификация возникла исторически, и хотя уже давно идут разговоры о том, что грани между классами постепенно стираются, они продолжают существовать, так как системы по-прежнему различаются и по цене, и по функциональным возможностям. Следует добавить, что кроме универсальных САПР также выпускаются и различные специализированные продукты, например, для инженерного анализа, расчета трубопроводов, анализа литья металлов, проектирования металлоконструкций и множества других конкретных задач.

Сегодня мир программного обеспечения для 3D-дизайна представляет собой виртуальную индустрию программ и графических пакетов, которые делают практически все, что может себе представить дизайнер или инженер. Вышеупомянутый Autodesk является лидером в области программ САПР, но есть и много других, некоторые из которых предназначены для более узких, более нишевых областей или интересов.

Вот несколько основных примеров современных решений для 3D CAD проектирования: Kompas 3D, 3ds Max, Blender, Cinema 4D, Rhino3D, SketchUp, Fusion 360 и SolidWorks. Хотите верьте, хотите нет, но на самом деле это все популярные решения в этой области, в зависимости от конкретных потребностей дизайнера или инженера.В настоящее время на рынке осталось лишь три САПР верхнего ценового класса — Unigraphics NX компании EDS, CATIA французской фирмы Dassault Systemes (которая продвигает ее вместе с IBM) и Pro/Engineer от РТС (Parametric Technology Corp.). Раньше мощных системы было больше, но после череды слияний и поглощений компаний, число пакетов сократилось. Упомянутые компании — лидеры в области САПР, а их продукты занимают львиную долю рынка в денежном выражении. Главная особенность «тяжелых» САПР — обширные функциональные возможности, высокая производительность и стабильность работы — все это результат длительного развития. Однако, эти системы немолоды — CATIA появилась в 1981 г., Pro/Engineer — в 1988 г., а Unigraphics NX, хотя и вышла в 2002 г., является результатом слияния двух весьма почтенных по возрасту систем — Unigraphics и I-Deas, полученных фирмой EDS в результате приобретения компаний Unigraphics и SDRC. Несмотря на то, что тяжелые системы стоят значительно дороже своих более «легких» собратьев (десятки тысяч долларов за одно рабочее место), затраты на их приобретение окупаются, особенно когда речь идет о сложном производстве, например машиностроении, двигателестроении, авиационной и аэрокосмической промышленности. Однако крупных клиентов, способных платить за САПР миллионы долларов не так много.

Некоторые из них даже совершенно бесплатны: Blender, Google SketchUp, MeshLab, BRL-CAD, K-3D, MakeHuman, OpenSCAD, что является довольно замечательным показателем того, как далеко продвинулась эта конкретная отрасль с момента ее появления.

Сейчас рынок развивается эволюционно: расширяются функциональные возможности продуктов, повышается производительность, упрощается использование. Но, возможно, вскоре нас ждет очередная революция. Аналитики из Cambashi считают, что это произойдет, когда поставщики САПР начнут использовать для хранения инженерных данных (чертежей, трехмерных моделей, списков материалов и т. д.) не файловые структуры, а стандартные базы данных SQL-типа. В результате инженерная информация станет структурированной, и управлять ею будет гораздо проще, чем теперь.

Работа, которую программы САПР способны обрабатывать и визуализировать, поистине замечательна, а в некоторых случаях просто захватывает дух. Павел Самута

Работа, которую эти программы способны обрабатывать и визуализировать, поистине замечательна, а в некоторых случаях просто захватывает дух. От архитектурных проектов и рабочих прототипов до интерактивной 3D-графики для развлекательных и медийных компаний, таких как стартап Kino-mo. Будь то дополнение к дому, новая линейка продуктов для производства или даже надежная и интерактивная видеоигра, программные решения для проектирования 3D CAD делают все это как никогда ранее.

ИВТ – высшее техническое дистанционно

О направлении

Направление «Информатика и вычислительная техника» ориентировано на подготовку специалистов в области разработки и эксплуатации программных систем и комплексов автоматизированного проектирования широкого назначения, в том числе в радиоэлектронике, микро- и наноэлектронике. Система автоматизированного проектирования – это автоматизированная система, реализующая информационную технологию выполнения функций проектирования, представляет собой организационно-техническую систему, предназначенную для автоматизации процесса проектирования, состоящую из персонала и комплекса технических, программных и других средств автоматизации его деятельности; для обозначения подобных систем широко используется аббревиатура САПР.

Что изучают студенты

Студенты направления изучают информатику в прикладном аспекте, прикладной областью при этом является САПР. Учащиеся самостоятельно в ходе работы над дипломным проектом создают собственный продукт: программный модуль, базу данных или алгоритм обработки информации. С каждым новым семестром студенты получают знания по новому языку программирования, начиная с языка ассемблера низкоуровневого программирования отдельных элементов компьютера) до языков C++, С# и специализированных сред. В учебную программу входит моделирование, теория автоматического управления, веб-программирование и программирование мобильных устройств. Отдельный раздел учебной программы связан с искусственным интеллектом.

Изучается математическая логика, существующие системы автоматизированного проектирования (САПР), такие, как AutoCAD, SolidWorks, ADS фирмы Keysight, AWR Microwave Office. Студенты создают собственные САПР, используют нейронные сети, генетическое программирование для структурного проектирования устройств.

В чем преимущества этого направления подготовки в ТУСУРе

Выпускники могут разрабатывать интеллектуальные программные комплексы автоматизированного проектирования (САПР) в области радиоэлектроники (в том числе микро- и нано электроники) и вычислительной техники, аппаратно-программные средства автоматизации технологических процессов и производств, в том числе в экономике, медицине, образовании и в других областях, обеспечивают администрирование и эксплуатацию вычислительной техники любой сложности и компьютерных сетей различного уровня.

Места работы выпускников

Выпускники на базе новых информационных технологий и средств программирования могут разрабатывать интеллектуальные программные комплексы автоматизированного проектирования в области радиоэлектроники (в том числе микро- и нано электроники) и вычислительной техники, аппаратно-программные средства автоматизации технологических процессов и производств, в том числе в экономике, медицине, образовании и в других областях, обеспечивают администрирование и эксплуатацию вычислительной техники любой сложности и компьютерных сетей различного уровня.
Выпускники работают на передовом крае современного программирования, могут применять свои знания в самых востребованных областях – документообороте, автоматизации делопроизводства и тд.

Открытое образование – Системы автоматизированного проектирования

10 weeks
about 7 hours per week
2 credit points

Системы автоматизированного проектирования или САПР – это программы, которые позволяют работать с электронными чертежами и вести документацию, снижая риск погрешности в построении и расчетах. Сегодня редкий инженер предпочтет бумажные чертежи вместо САПР. Данный курс научит слушателей работать в одной из таких программ – Fusion 360.

About

Курс предназначен для специалистов, занимающихся конструкторской или проектной работой в области машиностроения, архитектуры, промышленного дизайна с использованием облачного программного продукта компании Autodesk Fusion 360 – одного из мировых лидеров среди решений для 3D-проектирования.

Fusion 360 – это комплексный облачный CAD/CAE/CAM инструмент для промышленного дизайна и машиностроительного проектирования. Он сочетает в себе лучшее от Inventor, Alias, Simulation и других программных продуктов Autodesk, позволяя создавать уникальную среду, которую с легкостью можно приспособить под себя, и которая позволит спроектировать практически все, что можно себе вообразить. Отлично работает как на PC, так и на Mac. Благодаря Fusion 360 все аспекты процесса проектирования могут быть рассмотрены на одной облачной платформе.

Format

В состав курса входят видеолекции, практические задания, задания для самостоятельной работы, тесты. Курс рассчитан на 10 недель. Недельная учебная нагрузка обучающегося по курсу – 7 часов Общая трудоемкость курса в зачетных единицах – 2 з.е.

В курсе имеется два типа дедлайна (предельного срока выполнения оценивающих мероприятий):

мягкий дедлайн, при котором необходимо выполнить все оценивающие мероприятия текущей недели до ее завершения;
жесткий дедлайн, при котором на выполнение оценивающих мероприятий после мягкого дедлайна дополнительно выделяется еще одна неделя по окончании которой доступ к соответствующим мероприятиям закрывается.

Information resources

Официальный сайт разработчика программного продукта
Онлайн – ресурс для преподавателей и студентов
Академия Autodesk( мастер-классы по продуктам)
Программ международного сертификационного экзамена UserLevelAutodesk
Тьюториал по Fusion 360 базовый курс
Сообщество (форум) пользователей Autodesk официальный порта компании

Requirements

Для успешного освоения курса необходимо уметь работать с ПК на уровне пользователя, обладать знаниями основ инженерного проектирования. В процессе обучения активно используется Fusion 360 (студентам вузов доступна бесплатная полнофункциональная версия для образования).

Course program

В курсе рассматриваются следующие темы:

1. Autodesk Fusion 360. Обзор облачной среды проектирования
2. Интерфейс и работа с эскизами в AutodeskFusion 360
3. Твердотельное моделирование в среде AutodeskFusion 360. Создание геометрии
4. Твердотельное моделирование в среде AutodeskFusion 360. Редактирование геометрии
5. Твердотельное моделирование в среде AutodeskFusion 360. Операции с телами и деталями
6. Работа с материалами, текстурами и анализ геометрии
7. Инструменты поверхностного моделирования. Обзор
8. Инструменты редактирования свободной геометрии. Обзор
9. Среда создания фотореалистичных изображений. Обзор
10. Специальные модули и возможности AutodeskFusion 360

Education results

Разрабатывать эффективные проектные решения, отвечающие требованиям перспективного развития отрасли, в том числе с использованием САПР (РО-1).
Использование математических моделей, элементов прикладного математического обеспечения САПР в решении проект- но-конструкторских и производственных задач (РО-2).
Разрабатывать прикладные программы и программно-методические комплексы САПР на уровнях планирования, проектирования, кодирования, тестирования и комплексной отладки (РО-3).
Использовать инструментальные средства разработки программного обеспечения (РО-4).

Formed competencies

12.03.01 Приборостроение

Способность применять современные программные средства для разработки и редакции проектно-конструкторской и технологической документации, владеть элементами начертательной геометрии и инженерной графики (ПК-6)

15.04.05 Конструкторско‐технологическое обеспечение машиностроительных производств

способностью участвовать в разработке проектов машиностроительных изделий и производств с учетом технологических, конструкторских, эксплуатационных, эстетических, экономических и управленческих параметров (ПК-6)

Сертификат

По итогам курса у слушателя есть возможность получить:

сертификат об обучении от компании Autodesk;
подтвердить свои знания на международном уровне, пройдя международную сертификацию AutodeskFusion 360 UserLevel;
сертификат Университета ИТМО.

Что такое международная сертификация и зачем это нужно?

В современных условиях на рынке труда – Autodesk предлагает решение, которое поможет вам спозиционировать себя и доказать своё преимущество в глазах российских и зарубежных работодателей. Сертификационные экзамены Autodesk направлены в первую очередь на проверку практических навыков программного обеспечения.

Международная сертификация это:

Документальное подтверждение уровня знаний и навыков от разработчика.
Международныйсертификат, с ID в международном реестре специалистов, который действует во всем мире.
Право размещать логотип Autodesk на визитной карточке.
Возможность разместить электронный сертификат на HeadHunter.

Информационное и программное обеспечение систем автоматизированного проектирования

«Информационное и программное обеспечение систем автоматизированного проектирования» – программа подготовки в магистратуре СПбГЭТУ «ЛЭТИ» в рамках направления 09.04.01 «Информатика и вычислительная техника».

Общая информация о программе

Образовательная программа «Информационное и программное обеспечение систем автоматизированного проектирования» относится к направлению «Информатика и вычислительная техника». Магистр, прошедший обучение в рамках программы, может выполнять следующие виды профессиональной деятельности:

научно-исследовательскую;
проектно-конструкторскую;
производственно-технологическую;
эксплуатационную;
организационно-управленческую;
педагогическую.

Конкретные виды деятельности определяются содержанием образовательно-профессиональной программы, разрабатываемой вузом.

Магистр подготовлен к деятельности, требующей углубленной фундаментальной и профессиональной подготовки, в том числе к научно-исследовательской работе; при условии освоения соответствующей образовательно-профессиональной программы педагогического профиля – к педагогической деятельности.

Помимо общеобразовательных дисциплин подготовка магистра по программе «Информационное и программное обеспечение систем автоматизированного проектирования» включает следующие специальные дисциплины:

Интеллектуальные системы
Архитектура параллельных вычислительных систем
Управление проектированием информационных систем
Построение и оптимизация алгоритмов
Технология разработки программного обеспечения
Современные численные методы и средства моделирования
Распределенные базы данных и базы знаний
Методы оптимизации
Системная организация систем автоматизированного проектирования
Системы автоматизированного проектирования машиностроительных изделий
Информационные технологии в проектировании и производстве
Сетевое Web-программирование
Технологии искусственного интеллекта
Автоматизация проектирования встраиваемых систем
Основы разработки PDM-систем

Выпускающая кафедра

Руководитель программы

Возможное трудоустройство

Для подавляющего числа предприятий и организаций, использующих в своей производственной и научной деятельности компьютерные информационные технологии, выпускники ФКТИ составляют следующие категории сотрудников

администраторы
инженеры
разработчики

Главной задачей администраторов является обеспечение корректности работы приложений и использования их на рабочих местах. Администраторы по своим обязанностям и положению в процессе эксплуатации занимают промежуточное положение между разработчиками приложений и пользователями.

Главная задача инженеров – создание информационной системы и технологии для информационной поддержки жизненного цикла изделий. Требования, предъявляемые к уровню знаний и опыта таких специалистов, обуславливают самую высокую стоимость их подготовки в сравнении с администраторами и разработчиками.

Разработчики приложений выполняют функции по созданию, обновлению приложений с учётом пожеланий пользователей. Эта категория сотрудников необходима в тех организациях, которые используют самостоятельно разработанные приложения, требующие адаптации к изменяющимся условиям их эксплуатации в рамках конкретной организации.

Как проектировать с помощью этого программного обеспечения САПР

Автор: Амандин Ричардо, 23 августа 2017 г. |

Сегодня мы хотели бы познакомить вас с Tinkercad от Autodesk, одним из простых и бесплатных инструментов САПР. Это онлайн-приложение удобное, доступное и бесплатное для использования в 3D-моделировании и создании вашей первой 3D-печати.

Нет необходимости иметь предыдущий опыт 3D-моделирования, хотя этот инструмент CAD может быть действительно полезен также для тех, кто уже имеет обширные знания и хочет воспользоваться преимуществами некоторых из его инструментов, которые не распространены во многих дорогих программах для 3D-моделирования .

Теперь давайте создадим вашу первую 3D-печать за несколько минут с помощью нашего учебника Tinkercad для начинающих, чтобы помочь вам создать лучшие проекты 3D-печати! Просто следуйте этим простым шагам!

Начало работы с Tinkercad

Давайте перейдем на веб-сайт Tinkercad после создания учетной записи или входа в свою учетную запись Autodesk, и вы получите доступ к приложению на основе браузера. Пришло время познакомиться с интерфейсом Tinkercad!

Вы можете пройти первое руководство, которое Tinkercad покажет вам автоматически – рекомендуется, если вы никогда не использовали программное обеспечение для 3D-моделирования, однако вы всегда можете пропустить его и следовать нашему руководству.Сделав это или пропустив его, вы можете продолжить выбор «начать новый проект», чтобы перейти к пустой рабочей плоскости.

Помимо рабочей плоскости, вы сможете увидеть красочные инструменты основных форм. Это предопределенные геометрические формы, которым вы можете задавать размеры, а также добавлять или вычитать их для создания сложных 3D-форм.

Также, что касается формата файла, важно отметить, что вы также можете добавлять файлы сетки, такие как файлы STL, которые вы можете изменять и работать с ними, как если бы они были объектами, созданными с помощью приложения Tinkercad.Также возможен импорт 2D-файлов.

Теперь давайте сделаем наш первый твердый щелчок на инструменте «Основные формы», чтобы использовать эти простые формы. Мы выбрали форму «Коробка», а затем просто щелкнули и перетащили, чтобы разместить ее на рабочем месте.

Вы увидите ряд стрелок и точек на поле и вокруг него, если оно выбрано. Вы можете напрямую изменять форму геометрии, щелкая и перемещая точки. Этот инструмент также изменяет размер вашего лука, если вы этого хотите. Кроме того, вы можете перемещать и вращать твердое тело вокруг трех осей с помощью стрелок.

Чтобы лучше рассмотреть коробку, вы можете увеличить масштаб с помощью колеса мыши. Затем вы можете повернуть угол обзора с помощью правой кнопки мыши и перемещаться по рабочей плоскости, удерживая колесо мыши.

Если что-то пошло не так, вы всегда можете использовать кнопки отмены и возврата.

В окне «Форма» вы можете изменить некоторые характеристики твердого тела, давайте их изменим.

Соединение нескольких геометрических фигур

После изменения геометрии, давайте сделаем еще одну, поэтому давайте просто нажмем на инструмент «Основные фигуры» «Текст» и поместим его рядом с нашим прямоугольником, выровняв формы вместе.

Затем вы можете изменить текст в окне «Форма».

Давайте возьмем ту же высоту поля, а затем поместим текст прямо в поле, оставив место с левой стороны.

Теперь вы можете соединить геометрии, выбрав их и нажав на группу «Инструмент».

Поскольку они станут единственным объектом, они превратятся в единственный цвет.

Если слияние не сработало, как вы ожидали, вы можете использовать инструмент «Разгруппировать» в любой момент.

Изготовление различной геометрии

Теперь вы собираетесь развернуть панель инструментов «Геометрия» и выбрать инструмент «Генераторы избранных форм»: «Генератор изображений» и поместить объект на рабочую плоскость.

Как видите, этот инструмент дает вам возможность воссоздать форму изображения на основе разницы в яркости изображения.

Итак, мы собираемся выбрать изображение с четкими краями, определенными как наш логотип Sculpteo.

Затем мы собираемся создать еще один блок, чтобы оставить логотип в покое. Чтобы достичь этой цели, мы должны создать коробку с теми же размерами, что и основание объекта Image Generator.

Затем мы выберем «Отверстие» вместо «Твердое тело» в окне формы блока.

После этого выравниваем оба объекта.

И, наконец, воспользуемся инструментом «Группировка».

Вы увидите, что прямоугольник использовался для вычитания основы логотипа.

Теперь сделаем то же самое с логотипом на нашем первом объекте. Для этого нам нужно изменить высоту логотипа, как вы видите.

Затем мы меняем характер логотипа с «Solid» на «Hole», чтобы снова использовать инструмент «Group» для вычитания формы логотипа из первого объекта.

Подготовка к 3D-печати вашей модели САПР

Чтобы напечатать наш объект на 3D-принтере, нам понадобится файл сетки. Мы можем получить его, нажав на «Экспорт».

И, наконец, просто нажмите «.STL», чтобы загрузить файл.

Заинтересованы в учебных пособиях по САПР? Откройте для себя наш широкий спектр руководств по 3D-моделированию для 3D-печати и научитесь проектировать с помощью лучших из них, от простого инструмента САПР до сложного инструмента 3D-дизайна!

Вы уже знакомы с основами трехмерного моделирования в Autodesk Tinkercad? Создайте свой собственный 3D-дизайн и распечатайте его вместе с нами! Загрузите свою 3D-модель прямо сейчас и начните использовать наши 3D-принтеры, чтобы получать свои собственные 3D-печатные изделия.Кроме того, мы советуем вам использовать наши онлайн-инструменты, чтобы сделать окончательную проверку и убедиться, что ваша модель пригодна для 3D-печати с помощью наших 3D-принтеров!

Как преобразовать фото в 3D модель?

Автор: Люси Гэджет, 13 августа 2019 г. |

3D-печать дает жизнь всем вашим лучшим проектам. Знаете ли вы, что он также может оживить вашу картину? Да, вы прочитали правильно, если у вас есть его изображение, вы можете превратить его в 3D-модель и распечатать в 3D! От 1 до 100 изображений доступны несколько эффективных решений, которые помогут вам преобразовать фотографии в 3D-модель .

В этой статье вы найдете обзор различных решений, чтобы ответить на ваш вопрос «как я могу преобразовать свое изображение в 3D-модель?» . При использовании любого из этих решений вы должны помнить, что результаты сильно зависят от исходного материала. Вот почему не существует универсального решения. Основываясь на нашем опыте, мы дадим вам несколько практических советов по созданию максимально эффективной съемки.

От съемки до окончательного выбора материалов для 3D-печати вы можете сделать весь процесс самостоятельно.Не бойтесь, если вы действительно не знаете, как использовать программное обеспечение для 3D-моделирования, вы можете получить небольшую помощь от дизайнера, чтобы получить файл для 3D-печати .

Как превратить одно изображение в 3D-модель?

Во-первых, результаты вашей модели зависят от количества и качества сделанных вами фотографий; чем больше фотографий и чем выше разрешение, тем детальнее будет ваша 3D-модель. Вам не нужно быть профессиональным 3D-художником или 3D-дизайнером, но, обладая небольшими навыками 3D и достаточно времени, каждый может создать хорошего 3D-персонажа или объект и напечатать его.

Вы увидите, что 3D-принтеры могут оживить ваши лучшие изображения. Вы можете создать любой аватар или модель, которую хотите, с помощью технологии 3D-печати, вы также можете создать модель CAD с изображениями из видеоигр. Все возможно. Мы разделяем решения по количеству изображений, которые вы уже сделали для создания своего 3D-файла.

Знаете ли вы, что можно создать 3D-модель даже из одного изображения?

Не волнуйтесь – создание 3D-модели из фотографий возможно, но помните, что возможности и детализация будут более ограниченными.Например, вы не можете рассчитывать на создание идеального 360-градусного файла вашего питомца или вашего дома на основе одного изображения. Чтобы получить желаемую форму с помощью процесса печати , лучше иметь много изображений, чтобы получить подробную модель и впечатляющий результат. Возможно, удастся напечатать идеальную модель САПР благодаря только одному изображению в будущего 3D-печати , но это пока невозможно.

Но все же, если у вас есть только эта опция, вы можете создать интересный 3D-печатный объект с помощью технологии аддитивного производства , которую мы знаем сегодня.

От одного 2D-изображения к 3D-модели: лучшие инструменты

Изображение – это 2D-файл, что означает, что вы сможете играть только с двумя осями, чтобы использовать его в своей 3D-модели. Инструмент выдавливания поможет вам создать третью ось для создания новой геометрии из выбранного компонента. Этот инструмент поможет вам придать объем вашей 2D-модели на основе определенного алгоритма (наиболее распространенным является преобразование вашего изображения в уровни серого и вычисление высоты на основе интенсивности серого).Это довольно распространенный инструмент, который можно найти в программах САПР. Если у вас нет графического программного обеспечения, вы можете взглянуть на одно из этих потрясающих бесплатных программ для работы с 3D: SketchUp, Blender или Meshmixer.

Для преобразования вашей 2D-фотографии Smoothie 3D может быть самым простым решением. Это бесплатное онлайн-программное обеспечение меняет правила игры в создании 3D-модели на основе одного изображения. С помощью всего лишь одного изображения он помогает вам создать простую цифровую модель в Интернете, которая приближается к тому результату, который вы получаете при сканировании или фотограмметрии. Какая уловка? Что ж, если ваши 2D-изображения могут быть симметрично воспроизведены, вы можете получить удивительно похожую 3D-модель. Однако, если вам нужно создать асимметричную модель с большим количеством деталей, вам, вероятно, понадобится другое программное обеспечение с большим количеством изображений.

Этот инструмент на базе искусственного интеллекта, разработанный исследователями, может преобразовывать одну фотографию в 3D-модель. Это онлайн-приложение для 3D-реконструкции лица исследует лицо, используя одно изображение и генерирует модель, которую вы можете полностью использовать для 3D-печати.

Во-первых, что такое литофан? Литофан – это способ 3D-печати фотографии с использованием толщины отпечатка, чтобы показать разные оттенки серого: некоторые из них будут темными, а другие будут ярче при освещении сзади. Для создания 3D-модели доступны варианты: Cura или Image to Lithophane.

После того, как ваша модель будет сгенерирована, вам нужно будет ее разрезать. Чтобы нарезать модель, вам нужно будет выбрать программное обеспечение для нарезки, чтобы создать слой и направить ваш 3D-принтер.Чтобы получить хороший литофан, напечатанный на 3D-принтере, не рекомендуется использовать принтер FDM, высота слоя может быть недостаточной.

https://www.indiamart.com

Как преобразовать несколько изображений в 3D-модель?

Часто люди обращаются к нам за решением, основанным на 10 или 20 фотографиях. Например, когда вы хотите создать аватар, скажем, вашего дедушки, вы начинаете просить кого-то сфотографироваться, пытаетесь найти его хороший портрет, еще одну фотографию, на которой он сидит в саду, а третья играет с детьми и т. д.

Когда вы думаете, что накопили достаточно материала, вы ищете автоматическое решение для построения 3D-модели на основе этих различных изображений, сделанных в разное время, с помощью разных устройств и т. Д. К сожалению, такого решения нет. Потому что в этом случае и его воображении нужен особый секрет-соус. Вы должны мысленно организовать изображения и вылепить свою модель на основе размеров и деталей, которые вы можете извлечь из изображений.

Создание модели из таких фотографий занимает много времени.Таким образом, единственный способ получить оптимальный результат – это преобразовать большое количество изображений в очень точный цифровой дизайн . Тогда вы сможете напечатать интересную модель и получить хорошее качество печати.

Подводя итог, у вас есть 3 решения для перехода от 2D к 3D с небольшим количеством изображений:

еще можно использовать решения, описанные для одной фотографии
вы можете запустить себя в программном обеспечении для 3D-моделирования (таком как Zbrush или Sculptris)
, вы можете попросить 3D-дизайнера помочь вам смоделировать ваш 3D-файл.

Действительно, с большей перспективой благодаря различным изображениям вы сможете создать более подробную и точную 3D-модель. Если вам нужна дополнительная информация, чтобы найти 3D-дизайнера для этого процесса, свяжитесь с нами.

Как создать 3D-модель из нескольких изображений?

Даже если 3D-печать позволяет создавать 3D-объекты сложной формы, вам сначала нужно создать подробную модель, чтобы получить оптимизированный результат.В этой части мы даем вам несколько советов по оптимизации ваших изображений, чтобы создать лучшую 3D-модель. Для этого лучше всего использовать фотограмметрию.

Этот метод подразумевает процесс сбора серии точек в пространстве из серии фотографий. Во-первых, вы делаете серию фотографий объекта со всех возможных углов, когда у вас есть эти фотографии, вы загружаете их в программное обеспечение для фотограмметрии и можете сгенерировать файл для его 3D-печати.

Как сделать самые лучшие снимки для создания вашей 3D-модели

Чтобы получить лучшую 3D-модель для фотографий, сначала нужно получить хорошие фотографии.Вот наши лучшие советы.

Правильный выбор материала для достижения наилучшего результата

Цифровая камера: конечно, ваша старая камера не справится, так как вам нужны цифровые файлы для загрузки на компьютер. Камера вашего смартфона может стать хорошим началом, но вы, очевидно, получите более подробный результат с цифровой однообъективной зеркальной камерой, поскольку разрешение пикселей будет в три раза лучше, а настройки более настраиваемыми.Мы настоятельно рекомендуем использовать этот тип камеры, так как вам нужно максимально использовать свет и контур объекта. Лучшими настройками являются низкие значения ISO, чтобы уменьшить как можно больше шума. Его главное преимущество в том, что он поможет вам получить маленькую диафрагму с уменьшенной глубиной резкости. Это позволит вам увеличить резкость контура объекта, что сделает его менее запутанным для программного обеспечения. Если вы планируете снимать объект в движении, имейте в виду, что настройка может быть намного сложнее.Вам понадобится много цифровых фотоаппаратов, как показано выше (от 50 до 100), с механизмом одновременного срабатывания.
Осветительное устройство: Даже если вы можете изменить настройки камеры, чтобы улучшить светочувствительность, дополнительное освещение будет ключом к улучшению вашей съемки. Добавление света поможет вам одновременно получить хорошую светочувствительность и снизить уровень шума. Действительно, ваш ISO может быть ниже, и вы увеличите скорость и уменьшите зернистость. Независимо от того, используете ли вы естественный или искусственный свет, важно избегать как можно большего количества теней, которые могут размыть очертания объекта
Штатив: или любая опора, позволяющая стабилизировать объект и камеру.Снимки будут менее размытыми и более последовательными. Это обеспечит более детализированные и плоские изображения.

Следуйте этим десяти заповедям оптимальной съемки, чтобы создать свой 3D-файл

Постарайтесь разместить объект так, чтобы он был приподнят, и вы могли легко повернуться, чтобы сделать снимок со всех сторон.
Снимайте различные петли и каждый раз меняйте угол, чтобы обязательно покрыть поверхность вашего объекта сверху вниз и слева направо.
Сделайте не менее 30-40 фотографий, чтобы получить детальную модель.
Чтобы упростить процесс в вашем программном обеспечении, поместите газету или стикеры на поверхность, контактирующую с вашим объектом, это поможет отличить его от вашего объекта.
Ограничьте вариации света, движений и фокусировки между фотографиями
Убедитесь, что экспозиции будет достаточно, чтобы получить точную форму вашего объекта.
Чтобы максимально использовать пиксели камеры, попробуйте снимать в формате RAW, чтобы получить максимально резкие изображения.
Используйте линзы с низкой деформацией в диапазоне 30-60 мм
Иметь маленькую апертуру от 8 до 16
Наименьшее возможное значение ISO в диапазоне от 100 до 200

Выбор одобренного программного обеспечения для фотограмметрии для создания файла 3D

Когда у вас будет эта серия изображений, вы можете загрузить их в специализированное программное обеспечение для фотограмметрии, такое как следующие:

Autodesk 123D Catch

123D catch – это программное обеспечение Autodesk, которое позволяет легко создавать 3D-модели из ваших изображений с помощью смартфона или компьютера. Приложение бесплатное. Канал 123D catch на YouTube полон учебных пособий, которые помогут вам легко освоить программное обеспечение с первой попытки и дадут точные советы по улучшению вашего набора изображений. Ознакомьтесь также с нашим руководством по 123D Catch.

Agisoft Photoscan

Photoscan – это компьютерная программа, которая также является хорошей альтернативой. Он предлагает бесплатную лицензию для физических лиц или профессиональную лицензию стоимостью 179 долларов. Для правильной работы вашего компьютера существуют некоторые технические требования (например, объем оперативной памяти более 256 ГБ).Но результаты могут быть впечатляющими, если вы решите загрузить большой объем данных. Например, это программное обеспечение было использовано для создания впечатляющей 3D-модели всего университетского городка на основе 5000 изображений. Оно менее доступно, чем программное обеспечение Autodesk, и будет более ориентировано на опытных пользователей.

Захват контекста (ранее Acute 3D)

Так же, как Photoscan, Contact Capture представляет собой более сложное и профессионально ориентированное программное обеспечение для фотограмметрии. Это программное обеспечение, приобретенное компанией Bentley system, находится на переднем крае технологий и обеспечивает потрясающие результаты.

Захват реальности

Reality Capture – это чистая программа для фотограмметрии, в которой нет функции лазерного сканирования. Это решение для фотограмметрии простое в использовании и имеет довольно удобный интерфейс. Скорость и качество – главные преимущества этой программы Autodesk. Вы сможете работать с разными форматами файлов и даже с небольшими объектами, используя это полное программное обеспечение.

Другие способы превратить объект в 3D-модель

Лучший способ превратить объект в 3D-модель – это 3D-сканирование, чтобы запечатлеть форму вашего объекта.Мы почти уверены, что у вас дома нет 3D-сканера, но знаете ли вы, что 3D-сканирование можно создать только с помощью смартфона? 3D-сканирование – это простой способ превратить объект в модель САПР.

Благодаря компьютерной томографии вы также можете создать 3D-модель своего мозга и распечатать ее!

Что делать, если у вас есть 3D-файл?

Вот последние шаги, а затем вы закончите с 3D-печатью ваших фотографий.Во-первых, вам нужно доработать и оптимизировать ваш 3D-файл в другом программном обеспечении, отличном от описанного выше. Часто бывает, что ваш 3D-файл нельзя распечатать, так как очень сложно создать сплошную сетку на основе набора изображений (т. Е. Текстур). Некоторые программы для 3D-моделирования предлагают эффективные инструменты для создания нужных файлов, например, MeshLab. Вы сможете работать с разрешением и размером файла, создавая высокополигональную или низкополигональную сетку.

Затем вам нужно выбрать формат для вашего файла.3DS, OBJ, C4D, DAE, STL. Файлы STL являются наиболее распространенными для 3D-печати.

Последняя и самая простая часть: вам просто нужно напечатать его на 3D-принтере, загрузив свое 3D-изображение в нашу онлайн-службу 3D-печати! Есть много возможностей для 3D-печати моделей, потому что доступны различные материалы для 3D-печати. Вы должны выбрать материал для 3D-печати, который вы хотите для своей модели САПР, он определит аддитивный процесс.

Обычно мы рекомендуем использовать полноцветный песчаник, чтобы получить красочный и вероятный результат.Как видите, с той технологией 3D-печати, которая у нас есть сейчас, превратить фотографии в 3D-модели не так уж и сложно. Вы можете сделать это самостоятельно или с небольшой помощью, и хорошая новость заключается в том, что вам не нужно иметь дома 3D-сканер или 3D-принтеры!

Даже если аддитивное производство очень полезно и эффективно для быстрого прототипирования или даже для работы с промышленными образцами, благодаря впечатляющим технологиям, позволяющим создавать широкий спектр проектов от медицинских устройств до кухонного оборудования, офисного оборудования или архитектурных экстерьеров.Используя такие технологии, как цифровая обработка света (CLIP), многоструйная сварка или селективное лазерное спекание, вы можете работать с чем угодно или просто экспериментировать с этими процессами печати.

Готовы ли вы превратить свои фотографии в 3D-файл и стать настоящим 3D-художником? Что ж, мы надеемся, что у вас возникнет соблазн попробовать фотограмметрию и оживить ваши фотографии с помощью нашего многоцветного материала для 3D-печати ! Начните 3D-печать фотографий прямо сейчас с помощью Sculpteo.

Благодаря этому небольшому руководству вы сможете создать трехмерного персонажа без использования трехмерного сканирования.Будем рады, если вы поделитесь с нами своим проектом. Мы всегда рады видеть, чего вы можете достичь с помощью технологий 3D-печати. Это возможность показать нам, как можно добиться впечатляющих результатов, превратив свои фотографии в 3D-модели!

Не забудьте подписаться на нашу рассылку, чтобы получать все необходимые советы по использованию аддитивного производства!

Изображение предоставлено: 3D-портрет. Toolfarm.com

Топ-10 лучших программ САПР для всех уровней

Что такое программное обеспечение САПР?

Программное обеспечение, которое вы должны использовать при разработке чего-либо для 3D-печати, полностью зависит от того, что вы пытаетесь сделать.В целом программное обеспечение для 3D-дизайна делится на две категории. Программное обеспечение САПР обычно используется при создании промышленных объектов, таких как механические объекты. С другой стороны, некоторые программы САПР обеспечивают большую свободу творчества, поскольку проекты не должны работать механически, быть функциональными или соответствовать реальному устройству. Исторически программное обеспечение для 3D-моделирования использовалось в анимации фильмов и видеоиграх для создания органических дизайнов. Однако его также можно использовать для создания моделей для 3D-печати.

Здесь мы сосредотачиваемся на программном обеспечении САПР (автоматизированного проектирования) для механических объектов.Программное обеспечение может быть очень специфичным, оно разработано как технический инструмент с функциями в промышленном дизайне, механическом проектировании, архитектуре и таких областях, как аэрокосмическая техника и космонавтика. Модель CAD будет содержать такие данные, как свойства материала, размеры, допуски и информацию о производственном процессе. Кроме того, многие приложения САПР теперь предлагают расширенные возможности рендеринга и анимации для лучшей визуализации дизайна продукта.

Если вы решили создать модель для 3D-печати с помощью САПР, вы можете сохранить модель в формате файла стереолитографии (STL), фактическом формате файлов САПР для аддитивного производства (существуют и другие форматы файлов, специально разработанные для AM).

Список: 10 лучших от новичка до профессионального уровня

У нас также есть ЗДЕСЬ список программного обеспечения для 3D, предназначенного исключительно для начинающих.

1. TinkerCAD

TinkerCAD – онлайн-приложение для 3D-дизайна от Autodesk, ориентированное на начинающих. В программе реализована интуитивно понятная концепция построения блоков, позволяющая разрабатывать модели из набора основных форм. Онлайн-программное обеспечение поставляется с библиотекой из миллионов файлов, которые пользователи могут использовать, чтобы находить формы, которые им больше всего подходят, и манипулировать ими по своему желанию.Он также напрямую взаимодействует со сторонними полиграфическими службами. Это довольно упрощенная программа, которая будет иметь ограничения для некоторых проектов. Тем не менее, он предназначен в основном для людей, не имеющих никакого опыта в 3D-моделировании.

– Начальный уровень
– Бесплатно

2. FreeCAD

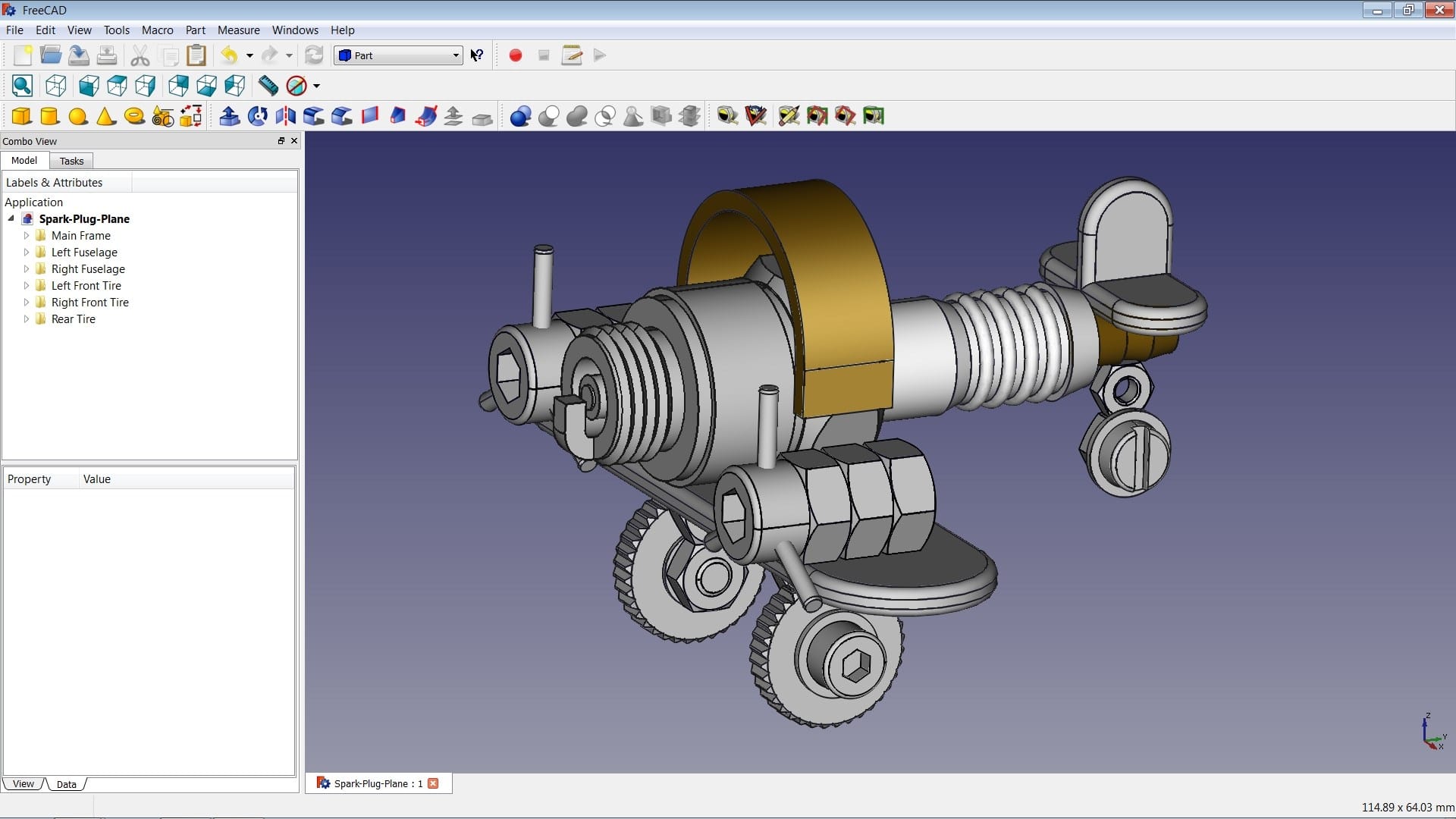

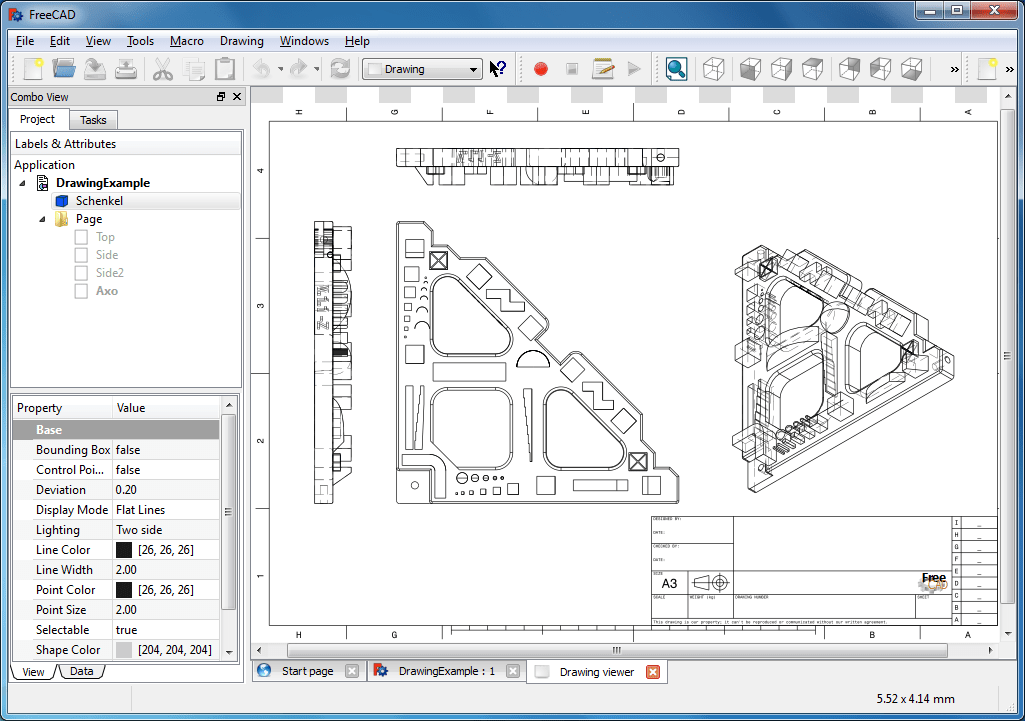

FreeCAD – это полностью бесплатный инструмент параметрического 3D-моделирования с открытым исходным кодом, который позволяет создавать реальные объекты любого размера.Параметрический компонент упрощает редактирование. Вы можете перейти в историю своей модели и изменить параметры, чтобы получить другую модель. Это программное обеспечение не предназначено для профессиональных целей, но является хорошим средством обучения. Варианты, которые он предлагает, довольно простые, но это хорошая отправная точка, когда у вас нет опыта.

– Начальный уровень
– Бесплатно

3. BlocksCAD

Это программное обеспечение для 3D-моделирования создано специально для образовательных целей, его разработка ведется таким образом, чтобы в дальнейшем каждый мог использовать OpenSCAD, более профессиональное программное обеспечение САПР.Команды для развития предметов и их трансформации представлены цветными блоками, напоминающими всем известные конструкторы LEGO. Код BlocksCAD полностью совместим с OpenSCAD, так что вы можете дать своим моделям последний штрих. Форматы экспорта могут быть OpenSCAD или STL. Чтобы каждый мог научиться использовать программное обеспечение, BlocksCAD имеет канал Youtube с различными учебными пособиями по 3D-моделированию.

– Начальный уровень
– Бесплатно

4.Creo

Creo CAD – один из лидеров рынка в области проектирования изделий, разработанный Parametric Technology Corporation более 30 лет назад. Он объединяет множество функций, таких как тепловое, структурное, динамическое, параметрическое и произвольное создание поверхностей и прямое моделирование. Это законченный инструмент, идеально подходящий для аддитивного производства, который позволит вам выполнять все расчеты размеров при моделировании вашей окончательной идеи. Последняя версия Creo 5.0 была выпущена в 2018 году и отличается улучшенным пользовательским интерфейсом, переработанным для более удобной работы.30-дневная пробная версия доступна бесплатно.

– Промежуточный уровень
– Одна лицензия стоит 2310 долларов США

5. Fusion 360 °

Fusion 360 – это облачная программа 3D CAD. Он уникален в том смысле, что использует всю мощь возможностей для объединения команд дизайнеров для совместной работы над сложными проектами. Преимущество платформы Fusion 360 ° в том, что она хранит всю историю модели, включая все изменения.Он содержит множество вариантов дизайна, включая моделирование произвольной формы, твердое тело и сетку. Он работает на основе ежемесячной подписки. Разработчики также регулярно обновляют функции, улучшая их по мере появления новых выпусков. Он работает на нескольких платформах и позволяет пользователям получать доступ к своей информации где угодно. В опросе i.materialise в 2017 году они заметили скачок популярности программы за последние два года. Многие люди хвалят профессиональные возможности программного обеспечения, удобный интерфейс и рабочий процесс.

– Средний уровень
– Оплата: 60 долларов в месяц или 495 долларов в год
– Бесплатно для студентов, преподавателей и академических учреждений

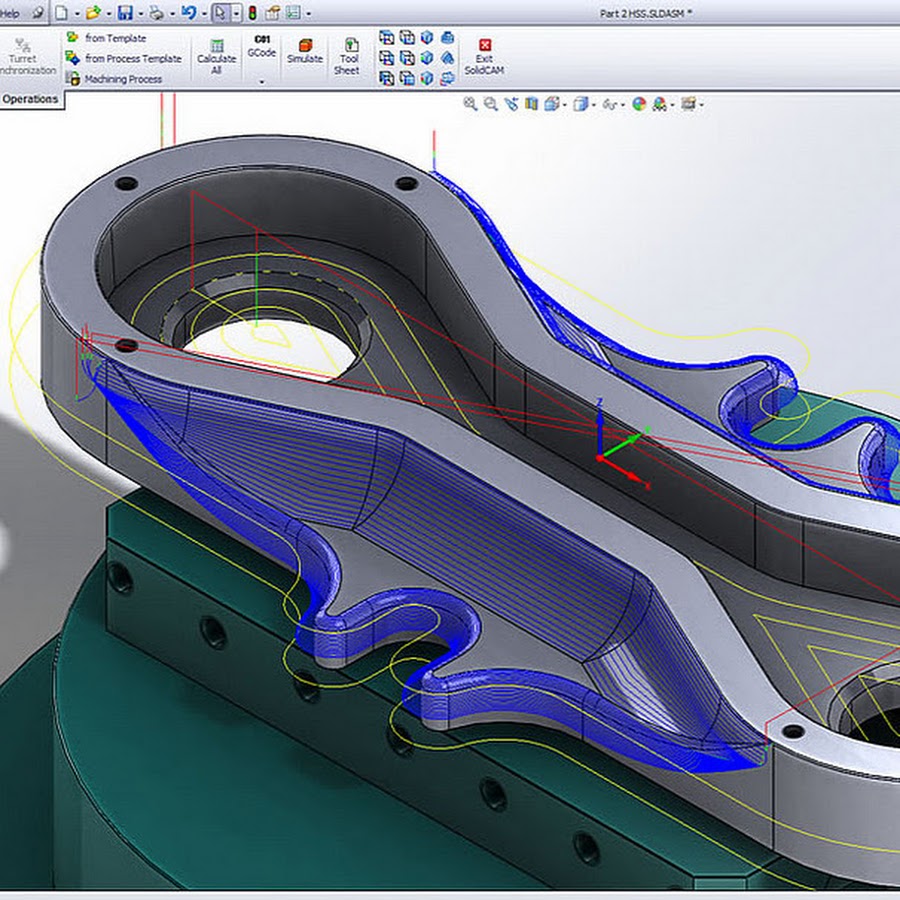

6. Solidworks

Изданный Dassault Systèmes, он часто используется профессиональными 3D-дизайнерами. Это параметрическая модель на основе признаков. Программное обеспечение включает в себя широкий спектр функций, таких как инструменты проверки конструкции или обратное проектирование. Чаще используется для промышленных объектов.Это довольно практично и подробно. Одна из его особенностей заключается в том, что в отличие от многих других программ, которые имитируют кривые за счет плавно наклонных плоских структур, Solidworks использует систему NURBS. Эта система позволяет создавать очень подробные изгибы. Кроме того, вместо многоугольного моделирования, он использует размерные эскизы, так что изменение размера становится гораздо менее хлопотным. Одним из недостатков, о котором часто говорят пользователи программного обеспечения, является ограниченная возможность импорта файлов .STL. Если вы хотите скачать и отредактировать.Файлы STL, скорее всего, потребуется дополнительная программа. Формат файла в значительной степени является форматом выходного файла и не предназначен для пост-дизайнерской обработки.

– Профессиональный уровень
– Одна лицензия стоит 3995 долларов США

7. AutoCAD

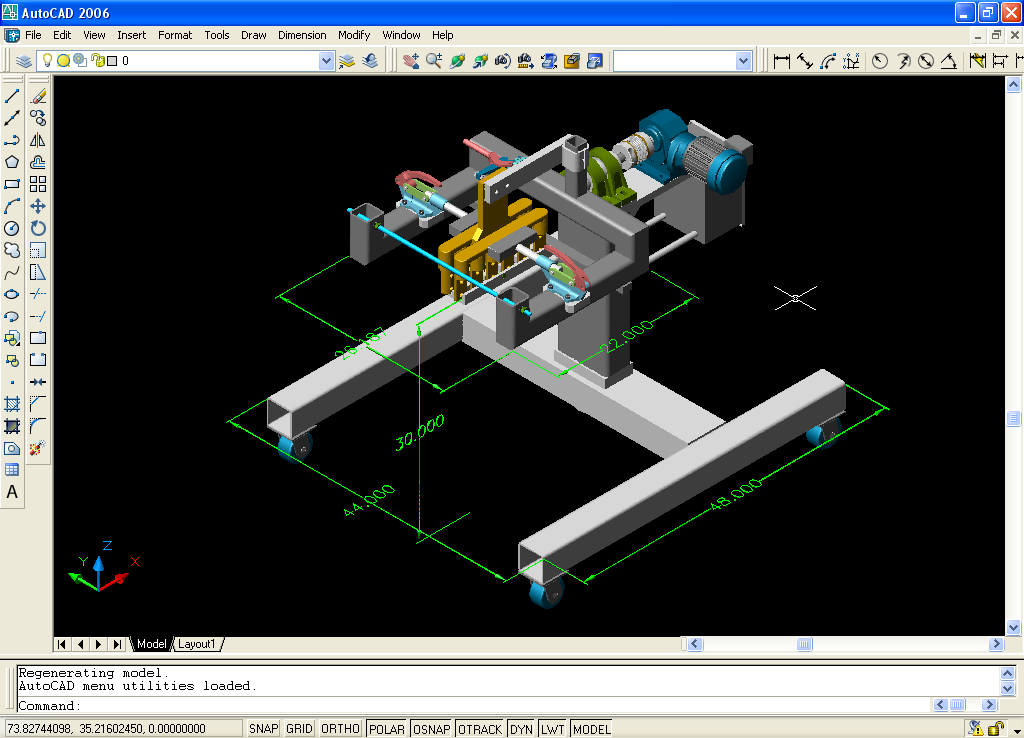

Программное обеспечение AutoCAD

от Autodesk было одним из первых программ САПР, выпущенных на рынок в 1982 году, что сделало его очень популярным программным обеспечением САПР в различных отраслях. Несмотря на то, что AutoCAD популярен и широко используется, его популярность в сообществе 3D-печати в последнее время снизилась, согласно i.опрос materialise. Многие пользователи отмечают, что, хотя он идеально подходит для 2D-черчения, его не так просто использовать для 3D-моделирования. Действительно, для того, чтобы выйти за рамки простых частей, нужно научиться осваивать макросы и скрипты. Программа предназначена для профессионалов, имеющих опыт алгоритмического программирования моделей. Если у вас есть такие навыки, вы мало что сможете сделать с AutoCAD. 3D-модели можно легко преобразовать в файлы STL для 3D-печати. С 2010 года AutoCAD был выпущен также в мобильном и веб-приложении под названием AutoCAD 360.

– Профессиональный уровень
– От 185 долларов в месяц или 1470 долларов в год
– Бесплатная и полнофункциональная версия для загрузки для студентов и преподавателей.

8. CATIA

Решение CATIA CAD исторически разрабатывалось для собственных нужд Dassault Aviation. Это больше, чем просто программное обеспечение САПР, так как это также многоплатформенный программный пакет для САПР, CAM (автоматизированное производство), CAE (автоматизированное проектирование) и многого другого.Он работает на платформе 3DEXPERIENCE от Dassault Systèmes. CATIA вводит новшества в дизайн и опыт продукта, интегрируя различные подходы к проектированию и разработке продукта, позволяя нескольким дисциплинам использовать свои существующие инструменты на всех этапах процесса разработки продукта. Таким образом, программное обеспечение очень полезно для промышленных и творческих дизайнеров, инженеров-механиков и системных архитекторов. CATIA предоставляет среду трехмерного проектирования, которая позволяет онлайн-людям и заинтересованным сторонам обмениваться проектами продуктов и совместно работать над их моделированием.

– Профессиональный уровень
– Начальная цена около 10 000 долларов США

9. OpenSCAD

OpenSCAD – это бесплатное программное обеспечение САПР с открытым исходным кодом, предназначенное для создания твердых 3D-моделей. Подходит для опытных пользователей, ищущих платформу для проработанного проекта. Кроме того, с учетом его конструктивной твердотельной геометрии (CSG) и экструзии 2D-контуров это программное обеспечение интуитивно понятно для кодеров / программистов. Он отлично подходит для простых форм, которые уже определены параметрически.Поскольку она полностью основана на языке описания, программа не будет интуитивно понятной для всех.

– Профессиональный уровень
– Бесплатно

10. Носорог

Компания, создавшая это программное обеспечение, позиционирует его как самый универсальный в мире разработчик 3D-моделирования. Это коммерческое программное обеспечение для трехмерной компьютерной графики и САПР. Программа использует точную математическую модель, известную как NURB, которая позволяет манипулировать точками, кривыми, сетками, поверхностями, твердыми телами и многим другим различными способами.Сильной стороной Rhino3D является широкий спектр конструктивных особенностей. Он предлагает большую универсальность при создании сложных 3D-моделей. Однако многие пользователи сообщают, что программное обеспечение сложно изучить, и для его освоения потребуется много практики. Также сообщается, что это не самое точное программное обеспечение для улавливания намерений пользователей. Программное обеспечение доступно для загрузки в различных пакетах на их веб-сайте по разным ценам.

– Профессиональный уровень
– Включает различные пакеты; Носорог 6. 0 начинается с 995 евро для Windows и Rhino 5.0 с 695 евро для Mac

Не забывайте, что у нас запланирован веб-семинар , 26 февраля, , с сегодняшнего дня вы можете зарегистрироваться бесплатно ЗДЕСЬ.

Был ли этот рейтинг полезен? Сообщите нам об этом в комментариях ниже или на наших страницах в Facebook и Twitter! Не забудьте подписаться на нашу бесплатную еженедельную рассылку новостей, где все последние новости в области 3D-печати доставляются прямо на ваш почтовый ящик!

Список программ САПР

Проектировать 3D-детали сложно, но с хорошим программным обеспечением это становится проще.У каждого есть свой любимый инструмент, и ниже мы опишем некоторые из самых популярных программ САПР. Или создание прототипа при ограниченном бюджете, или быстрое исправление? Также существует множество отличных бесплатных инструментов для создания и редактирования 3D-моделей.

Платные программы САПР

3D Studio Max (3DS Max) была разработана Autodesk, это одна из золотых стандартных программ для 3D-моделирования, анимации и графического рендеринга. Он часто используется в киноиндустрии и при создании видеоигр и особенно полезен для создания реалистичных изображений живых существ и окружающей среды.Его инструменты, возможно, более надежны, чем необходимо для моделирования инженерных деталей; то есть его набор инструментов может лучше подходить для моделирования фигур и художественных проектов, в то время как такие программы, как Rhino, Pro-E или Inventor, лучше подходят для компонентов машин, особенно когда важен масштаб.

3DS Max оснащен широким набором инструментов, способных добавлять впечатляющие текстуры и скины к 3D-моделям. Когда дело доходит до 3D-печати, эти инструменты гораздо менее полезны, чем в мире рендеринга и компьютерной графики / моделирования.Экспортированный файл 3D-печати редко, если вообще когда-либо, поддерживает визуально релевантные данные о поверхности.

Значительная стоимость лицензии 3DS Max может рассматриваться как относительно высокий барьер для входа. Стоимость одной лицензии в 2014 году составляет 3675 долларов США. Также доступна краткосрочная бесплатная пробная версия. Однако следует также отметить, что для студентов доступна бесплатная трехлетняя лицензия.

Adobe Suite использует возможности Photoshop в Creative Cloud для редактирования и создания 3D-моделей. Этот относительно новый набор функций может показаться отсутствующим опытным моделистам, которые более знакомы с другим программным обеспечением премиум-класса, однако он сравнительно прост в использовании и прост в освоении для тех, кто уже имеет опыт работы с Photoshop и Adobe Suite.Не следует упускать из виду усилия Adobe по быстрому экспорту файлов для 3D-печати. Ожидайте, что они добавят дополнительные функции и возможности в будущем.

Autodesk Inventor был создан с расчетом на механическое проектирование. Это невероятно надежное программное обеспечение, способное выполнять трехмерное механическое проектирование, документирование и моделирование продукции. Цифровое прототипирование высочайшего качества может быть достигнуто с помощью Autodesk Inventor. Он особенно подходит для применения в машиностроении.

Программа имеет две разновидности: Autodesk Inventor и Autodesk Inventor Professional.Стандартная версия позволяет пользователям создавать подробные чертежи, сборки и модели САПР. В профессиональной версии добавлены возможности моделирования, трассировки систем и инструментов. Полная профессиональная лицензия стоит 7 295 долларов США. Студентам доступна бесплатная трехлетняя лицензия.

CATIA была создана той же компанией, что и SolidWorks, и претендует на звание «ведущего в мире решения для проектирования продуктов и инноваций». Помимо простого трехмерного моделирования, CATIA предлагает инструменты для четкого проектирования, машиностроения, проектирования электрических и гидравлических систем, а также системного проектирования.После создания моделей CATIA позволяет разработчикам собирать вместе детали и просматривать взаимодействующие модели в реалистичных симуляциях с впечатляющим качеством. Эти почти настоящие цифровые конструкции настолько высокого качества, что их часто используют в рекламе или для демонстрации самостоятельно.

Помимо предложений поверхностного уровня, CATIA может выполнять расширенное моделирование поверхностей, разработку концепции промышленного дизайна, обратный инжиниринг и повторное использование поверхностей, моделирование систем, моделирование встроенных систем, анализ безопасности систем, проектирование инструментов, разработку электроники, проектирование электрических систем, конструктивных элементов и проектирование сборок, сравнительное моделирование поверхностей, проектирование механических систем и многое другое.Как и другое программное обеспечение подобного рода, CATIA используется практически во всех крупных отраслях, где его можно использовать, включая аэрокосмическую, автомобильную, транспортную, энергетическую, медицинскую и высокотехнологичную электронику.

CATIA имеет самый высокий барьер для входа в любую программу 3D-моделирования в мире. Как и сами элитные предприятия, CATIA – это обширный и глубокий океан возможностей и знаний. Неподготовленный пользователь легко мог утонуть. Тем не менее, CATIA стоит за некоторыми из самых передовых инженерных проектов на планете, и для некоторых предприятий высокая стоимость оправдана.

Хотя представители CATIA будут отговаривать людей публиковать реальную цену программного пакета, в информации, опубликованной дизайнерами, ищущими расценки, указана цена последней версии (по состоянию на 2012-2013 годы) в диапазоне от 9000 до 65000 долларов США за единицу, в зависимости от количество включенных модулей. Ежегодная плата за обслуживание в размере 18% также взимается с покупателя, что может легко привести к тому, что пожизненная стоимость продукта превысит 100000 долларов США.

PTC Creo (ранее известный как Pro / Engineer или Pro-E) содержит инструменты повышения производительности, которые можно использовать в ряде отраслей.Это масштабируемый, функционально совместимый набор программного обеспечения для проектирования, который позволяет разрабатывать концепции, моделировать прототипы, расширенный 3D-рендеринг и множество дополнительных функций. PTC Creo Parametric является неотъемлемой частью 3D-моделирования в САПР. Подобно SolidWorks и Autodesk Inventor, его интерфейс будет знаком тем, кто знаком с программами трехмерного моделирования, ориентированными на инженерное дело. Создание 2D-эскизов и 3D-вытяжек помогает создавать объекты в виртуальной среде. Новаторская часть PTC Creo состоит из огромного количества расширяемых интерактивных надстроек, которые могут работать вместе с основными программами и легко обмениваться файлами.Яркие, красочные модели быстро оживают на экране, что дает более интуитивное представление о моделях и более интуитивно понятные инструменты редактирования, чем в некоторых сравнительно недорогих программах.

PTC Creo обеспечивает всесторонний контроль сложных геометрических и параметрических объектов. Что особенно важно, это позволяет создавать полные цифровые представления разрабатываемых продуктов или деталей – то, что предлагают немногие подобные программы. Его возможности обычно можно разделить на три части: инженерное проектирование, анализ и производство.Данные могут быть представлены как визуализация или как 2D-чертежи.

Доступны бесплатные 30-дневные пробные версии и бесплатная академическая версия. Полная версия и ее элементы имеют структуру ценообразования, которую трудно найти, не запросив расценки; однако стоимость Creo Parametric составляет 3 500 долларов США.

Rhinoceros (Rhino) и связанные с ним продукты (названные в честь других животных) являются относительно надежными инструментами в области трехмерного моделирования. Разработка первоначальной версии произошла более двух десятилетий назад.В настоящее время Rhino находится в пятой версии.

Более специализированный, чем 3DS Max, Rhino предлагает широкий спектр инструментов для моделирования, редактирования, черчения, 3D-захвата, анализа и рендеринга. Пакет используется в основном для моделирования механических конструкций и управления инженерными проектами, хотя его можно использовать практически для любых трехмерных задач. Интерфейс относительно прост, что позволяет установить сравнительно низкий барьер для входа. Хотя полная лицензия на Rhino 5 не такая надежная, как Autodesk Inventor, она стоит всего 995 долларов США.Также доступны многомесячные бесплатные пробные версии.

Maya – еще одно передовое предложение от Autodesk, включающее инструменты для 3D-анимации, моделирования, симуляции, рендеринга и композитинга. Программа обладает огромными возможностями, способна легко интегрировать 3D-движение, 3D-моделирование и взаимодействия кинематографического качества. Возможно, он более эффективен, чем необходимо для 3D-моделирования компонентов для печати на 3D-принтерах, но все функциональные возможности присутствуют в его ядре.

Стоимость одной лицензии составляет 3675 долларов США, а для студентов доступна бесплатная трехлетняя лицензия.Также доступны краткосрочные бесплатные пробные версии.

SolidWorks создан с нуля для механического проектирования. Он обладает широким и надежным набором функций, идеально подходящих для 3D CAD, управления и консолидации данных об изделиях, моделирования, технической коммуникации и электрического проектирования. Solidworks используется практически во всех отраслях промышленности, где могут возникнуть потребности в деталях, разработанных по индивидуальному заказу, включая, помимо прочего, аэрокосмическую, автомобильную, строительную, энергетическую, производственную, медицинское, промышленное оборудование и высокотехнологичную электронику.

Наряду с выделенными архивами, поддержкой в реальном времени, форумами, блогами, группами пользователей, индивидуализированными программами, обширной документацией и множеством других ресурсов SolidWorks имеет все необходимое для работы как с учреждениями корпоративного уровня, так и с отдельными лицами.

Само программное обеспечение сложное, но очень отзывчивое. Интерфейсы в Autodesk Inventor очень похожи, и пользователи, знакомые с одним, обнаружат, что освоение другого займет всего несколько минут.

Однопользовательская лицензия SolidWorks стоит 3 995 долларов США, а профессиональная лицензия – 5490 долларов США.Бесплатные пробные версии не гарантируются и должны быть запрошены. Они недоступны для студентов в любое время.

Бесплатные программы САПР

123D – это пакет программного обеспечения, разработанный AutoDesk. Включая инструменты для лепки, моделирования, рисования, создания схемных проектов, манипуляции с 3D-файлами и многого другого, этот пакет предназначен для начинающих пользователей и позволяет им создавать привлекательные модели с помощью относительно простых инструментов. TinkerCAD, хотя и размещается отдельно, был добавлен в пакет в 2013 году.

Программы в составе пакета могут быть загружены на компьютеры и мобильные устройства или запущены в Интернете в поддерживаемых браузерах. Простой дизайн и гибкие инструменты позволяют пользователям с любым уровнем подготовки создавать качественные 3D-модели, которые затем можно экспортировать для 3D-печати. Как и в большинстве бесплатных программ, программам пакета 123D не хватает надежных инструментов и детального внимания, уделяемого единицам, что делает их непригодными для сложных механических сборок или печатных деталей, точность которых имеет решающее значение для их работы.

Blender – это бесплатная программа для 3D-анимации и моделирования с открытым исходным кодом. Он поддерживает широкий спектр 3D-процессов, включая моделирование, оснастку, анимацию, симуляцию, рендеринг, композицию и отслеживание движения. Он даже позволяет редактировать видео и создавать видеоигры. Открытые скрипты позволяют дальнейшую настройку. Поскольку весь проект управляется сообществом и является бесплатным, выпускаются частые обновления и изменения исходного исходного кода, что дает Blender больше времени отклика по сравнению с некоторыми более крупными и строго контролируемыми программами.

Даже с его полнофункциональной 3D-средой, Blender не хватает некоторых из более надежных и мощных инструментов, присутствующих в платном / премиальном программном обеспечении, например, специально разработанных для прототипирования и машиностроения, уменьшающих количество или серьезность острых пересечений между поверхностями.

FreeCAD – средство параметрического 3D-моделирования. Параметрическое моделирование позволяет вам легко изменять дизайн, возвращаясь в историю модели и изменяя ее параметры. FreeCAD имеет открытый исходный код (лицензия LGPL) и полностью модульный, что позволяет выполнять очень продвинутые расширения и настройки.Он также очень хорошо подходит для написания сценариев, поскольку почти все функции могут быть доступны через его Python API.

OpenSCAD – это бесплатное программное обеспечение для создания твердых 3D-моделей. В отличие от Blender или TinkerCAD, OpenSCAD уделяет особое внимание механическим размерам и свойствам моделей САПР, а не их художественным свойствам. Он идеально подходит для создания деталей машин и подробных механических моделей. Однако это бесполезно для создания анимационных фильмов или графических изображений.

OpenSCAD позволяет пользователю строить модели из 2D-контуров или путем компоновки твердотельной геометрии, как во многих программах премиум-класса.Он позволяет экспортировать в распространенные форматы файлов и поддерживает файлы STL для 3D-печати.

SketchUp – это бесплатная программа для 3D-дизайна, разработанная Trimble. Он включает в себя библиотеку, полную бесплатных 3D-моделей, которые может использовать каждый и в которые каждый может внести свой вклад. Его функция Layout позволяет легко преобразовывать 3D-модели в реалистичные чертежи – их затем можно экспортировать в файлы различных типов в дополнение к обычным параметрам экспорта, предоставляемым его пакетом 3D-моделирования.

Лицензия Sketchup Pro стоит многие сотни долларов и добавляет дополнительные функции и возможности.Низкий порог входа и простота, с которой пользователь может создавать или импортировать модели, делают SketchUp привлекательным инструментом для начинающих разработчиков 3D-моделей. Как и в случае с другим бесплатным программным обеспечением, ему не хватает надежных функций и сложных функций сборки, которые часто содержат премиальные программы. Опытным пользователям может не хватать простых интерфейсов, но именно поэтому он привлекает начинающих пользователей.

TinkerCAD В отличие от автономного программного обеспечения для 3D-моделирования, существует только в сети и работает в различных браузерах (хотя рекомендуется использовать Google Chrome или Mozilla Firefox).TinkerCAD имеет низкий барьер для входа и бесплатен. Начинающие пользователи проходят через процесс 3D-проектирования с уроками, обучая основам, прежде чем позволить пользователям перейти к более продвинутым методам. Программный пакет, основанный в 2011 году, был приобретен AutoDesk в 2013 году и включен в семейство продуктов 123D.

9 Требуются работодатели систем САПР (2021)

Существует множество инженерных и дизайнерских работ, в которых используется CAD (программное обеспечение для автоматизированного проектирования).

Нас часто спрашивают, какие компании-разработчики программного обеспечения САПР используют. Как кадровое агентство для инженеров и дизайнеров мы знаем, что это зависит от конкретной отрасли, в которой работает компания.

Различные системы САПР адаптированы к определенным отраслям, при этом существует пересечение и конкуренция между различными компаниями, производящими САПР.

Хотите узнать о лучшем программном обеспечении САПР для инженеров, дизайнеров и составителей чертежей? Продолжай читать.

Мы перечисляем программные пакеты САПР, которые следует учитывать при обучении, некоторые из их функций, потенциальные возможности карьерного роста и отрасли, которые создают для них рабочие места.

Популярные типы программного обеспечения САПР, которые используют компании, включают SolidWorks, Inventor, Revit, AutoCAD, Civil 3D, MicroStation, CATIA, Creo и Siemens NX.

Являясь популярным программным обеспечением для проектирования машиностроения, которое пользуется большой популярностью среди пользователей, работодатели часто ищут соискателей с опытом работы с SolidWorks. Это программное обеспечение САПР для трехмерного моделирования широко используется в машиностроении и дизайне. Это отраслевой стандарт разработки продуктов.

Некоторые функции, включая:

Моделирование дизайна продукта
3D твердотельное моделирование
Управление данными продукта
Оценка затрат, проверка технологичности
Создано с учетом простоты использования
Используется отделами машиностроения и электротехники

Задания, использующие SolidWorks Программное обеспечение CAD

Инженер-механик, дизайнер и чертежник
Инженер-технолог
Инженер-технолог
Инженер-электрик, дизайнер и чертежник
Инженер по разработке продуктов

В каких отраслях используется SolidWorks?

Аэрокосмическая промышленность и авиация
Потребительские товары
Производство
Медицинское оборудование
Промышленные товары
Нефть и газ

Программа для 3D-моделирования и главный конкурент SolidWorks, используемая в машиностроении, конструировании и разработке продуктов.

Некоторые функции, включая:

Параметрическое моделирование для 3D-объектов
Управление данными о продукте
3D-моделирование твердого тела
Моделирование
Визуализация

Задания, использующие программное обеспечение Inventor CAD

Инженер-механик, дизайнер и чертежник
Инженер-технолог
Инженер-технолог
Инженер-разработчик

В каких отраслях используется Inventor?

Аэрокосмическая промышленность и авиация
Потребительские товары
Производство
Медицинское оборудование
Промышленные товары
Нефтегазовое оборудование

Программное обеспечение для BIM (информационное моделирование зданий), используемое в строительных проектах, с набором инструментов для создания 3D-моделей зданий.Это программное обеспечение поддерживает все дисциплины строительных проектов, включая архитектурные, структурные, механические и электрические аспекты. Если вы спрашиваете, какое программное обеспечение САПР мне следует изучить для проектирования или строительства зданий, вот оно. Спрос на сотрудников, обладающих навыками Revit, постоянно растет из года в год.

Некоторые функции, включая:

3D-моделирование и 3D-визуализация
MEP-моделирование и детализация
Моделирование металлоконструкций
Строительная документация проекта
Модели компонентов для строительства и изготовления

Задания, использующие программное обеспечение Revit CAD

Инженер-механик, дизайнер и чертежник
Инженер-электрик, дизайнер и составитель чертежей
Инженер-конструктор, дизайнер и составитель чертежей
Архитекторы, архитектурные дизайнеры и составители чертежей
Архитектор интерьеров, дизайнер интерьеров
Дизайнер сантехники, дизайнер систем отопления, вентиляции и кондиционирования , Проектировщик MEP
Координатор BIM

В каких отраслях используется Revit?

Архитектура
Строительство
Проектирование

Одно из старейших и наиболее часто используемых программ САПР для 2D / 3D черчения и дизайна.Он имеет возможность создавать чертежи, компоновки оборудования, плоскости сечения, документацию по моделям и многое другое. Изучение AutoCAD и дополнительного программного обеспечения 3D CAD – залог успеха.

Некоторые функции, включая:

2D-чертежи, черчения и аннотации
Расширенные рабочие процессы
Внешние ссылки и палитры блоков
Динамические блоки
3D-сетка, твердотельное и поверхностное моделирование

Задания, использующие программное обеспечение AutoCAD CAD

Архитекторы, архитектурный дизайнер и составитель чертежей
Инженер-электрик, дизайнер и чертежник
Инженер-электронщик, дизайнер и чертежник
Проектировщик сантехники, проектировщик систем отопления, вентиляции и кондиционирования воздуха
Дизайнер интерьера
Инженер-технолог
Инженер-технолог
инженер, проектировщик и составитель чертежей
Инженер-конструктор, проектировщик и составитель чертежей

В каких отраслях используется AutoCAD?

Аэрокосмическая промышленность и авиация
Потребительские товары
Производство
Медицинское оборудование
Промышленные товары
Нефть и газ
Гражданское, строительное, MEP

Продукт Autodesk, изначально созданный как надстройка для AutoCAD, Civil 3D представляет собой автономное программное обеспечение, используемое инженерами-строителями и другими профессионалами для планирования, проектирования и управления проектами гражданского строительства, включая транспорт, разработку земель и очистку сточных вод.Соискатели, имеющие опыт проектирования в области Civil 3D, являются одним из самых востребованных навыков для работодателей в области гражданского строительства.

Некоторые функции, включая:

Моделирование коридора
Инструменты для производства планов (план, профили и разрезы)
Градуировка местности
Поддержка BIM (информационное моделирование зданий)
Инструменты для создания поверхностей

Задания, использующие программное обеспечение Civil 3D CAD

Инженер-строитель, проектировщик и составитель чертежей
Специалисты по ГИС
Специалисты-геодезисты

В каких отраслях используется Civil 3D?

Гражданское и транспортное строительство
Коммунальное хозяйство
Нефть и газ

Программное обеспечение 3D / 2D CAD, используемое архитекторами и инженерами для визуализации, моделирования, черчения и документирования проектов.MicroStation часто используется в сфере гражданского транспорта для городских и государственных проектов DOT.

Некоторые функции, включая:

3D параметрическое моделирование
Возможность визуализировать и анализировать данные на моделях
Рабочие процессы BIM
Создание анимации и визуализации

Задания, использующие программное обеспечение MicroStation CAD

Архитекторы, архитекторы и проектировщики
Инженер-строитель, дизайнер и чертежник
Дизайнер интерьеров
Транспортный инженер

В каких отраслях используется MicroStation ?:

Архитектура и проектирование
Гражданское водоснабжение и водоотведение
Строительство
Технологическое производство
Нефть и газ
Электроэнергетика и газ

Программное обеспечение САПР, используемое OEM (производителями оригинального оборудования) для моделирования, проектирования и визуализации поверхностей.Хотите работать инженером или проектировщиком в автомобильной или аэрокосмической промышленности? Поместите это в свой список.

Некоторые функции, включая:

3D-моделирование
Цифровое прототипирование
Высокодетальное моделирование поверхностей и изменение формы
Виртуальное создание и анализ продуктов во время разработки

Задания, использующие программное обеспечение CATIA CAD

Инженер-механик, дизайнер и составитель чертежей
Инженер-электрик, проектировщик и составитель чертежей
Промышленный дизайнер
Инженер по разработке продуктов

В каких отраслях используется CATIA ?:

Аэрокосмическая промышленность и авиация
Автомобильная промышленность
Судостроение

Ранее известная как Pro / Engineer, Creo представляет собой программное обеспечение 3D CAD для разработки продуктов, генеративного проектирования и проектирования сверху вниз.Его используют некоторые из крупнейших компаний мира, включая Coca-Cola.

Некоторые функции, включая:

3D-моделирование и проектирование
Параметрическая обработка поверхностей
Генеративное проектирование
Проектирование пластмассовых деталей

Задания, использующие программное обеспечение Creo CAD

Инженер-механик, дизайнер и составитель чертежей
Инженер по разработке продуктов
Проектировщики промышленного оборудования, листового металла, инструментов и штампов

В каких отраслях используется Creo?

Автомобильная промышленность
Продукты питания и напитки
Производство
Промышленность
Разработка продукции
Пластмассы

9.SIEMENS NX

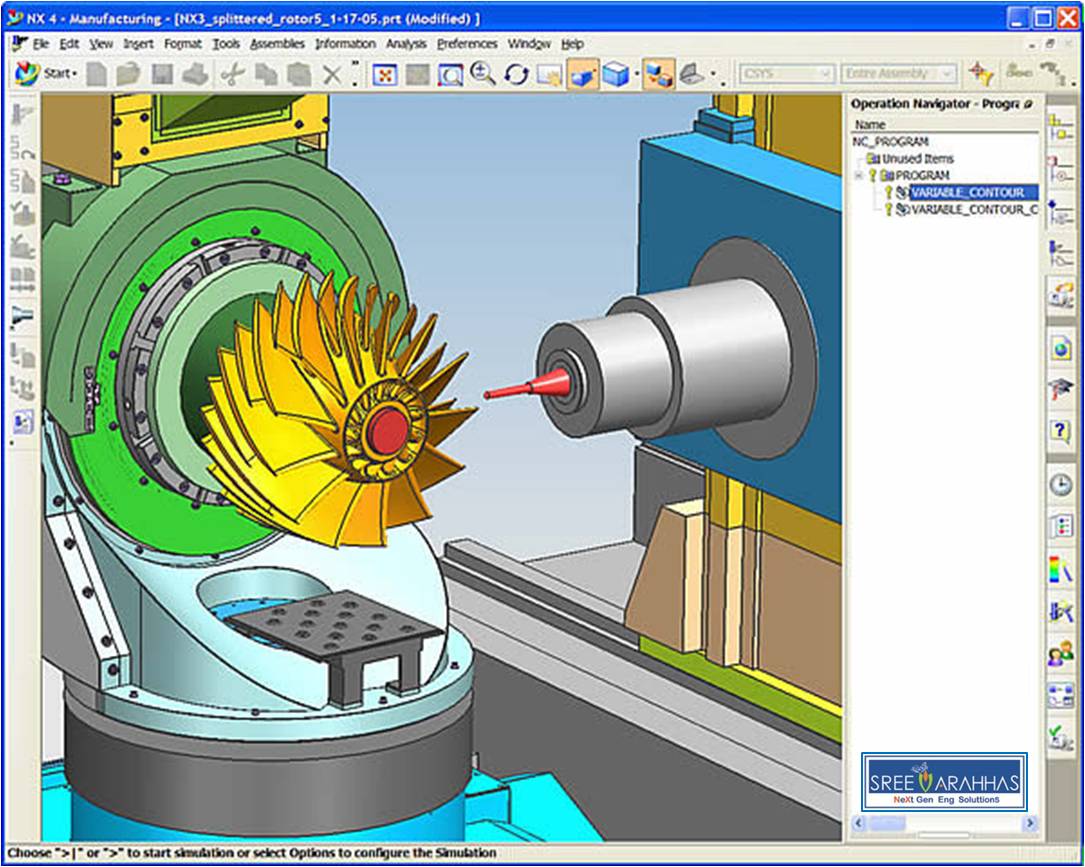

Когда-то известная как Unigraphics, Siemens NX – это программное обеспечение трехмерного САПР, используемое для проектирования, моделирования и производства. Это еще одно популярное программное обеспечение САПР в аэрокосмической и автомобильной промышленности.

Некоторые функции, включая:

Расширенные инструменты создания геометрии
Инструменты трехмерного моделирования и черчения
Конвергентное моделирование
Расширенные инструменты создания геометрии
Генеративная инженерия
Параметрическое проектирование

Задания, использующие программное обеспечение Siemens NX CAD

Инженер-механик и дизайнер
Инженер-технолог и дизайнер
Инженер и дизайнер по разработке продуктов

В каких отраслях используется Siemens NX?

Аэрокосмическая промышленность
Автомобилестроение
Медицинское производство
Потребительские товары

Этот список из девяти популярных CAD-систем ни в коем случае не является исчерпывающим, однако он дает вам общее представление о некоторых из наиболее часто используемых работодателей CAD-систем и Кадровые агентства CAD ищут.

Если вы ищете возможности трудоустройства в области САПР по всей стране, ознакомьтесь с нашим списком лучших веб-сайтов по поиску работы.

Заинтересованы в вакансиях, которые используют САПР, или ищете таланты САПР? Вам нужно агентство по подбору инженерных кадров? Обратитесь к Apollo Technical

Бесплатное программное обеспечение 2D CAD | Craftsmanspace

Это список бесплатных программных пакетов 2D CAD (автоматизированного проектирования) с открытым исходным кодом.

– FreeCAD – Верстак черновика

– О FreeCAD

Draft Workbench позволяет рисовать простые 2D-объекты и предлагает несколько инструментов для их последующего изменения.Он также предоставляет инструменты для определения рабочей плоскости, сетки и системы привязки для точного управления положением вашей геометрии.

Созданные 2D-объекты могут использоваться для общего черчения аналогично Inkscape или Autocad. Эти 2D-формы также могут использоваться в качестве базовых компонентов 3D-объектов, созданных с помощью других верстаков, например, верстаков Part и Arch.

FreeCAD – это, прежде всего, приложение для 3D-моделирования, поэтому его 2D-инструменты не так продвинуты, как в других программах для рисования.

– LibreCAD

LibreCAD – бесплатное приложение САПР с открытым исходным кодом для Windows, Apple и Linux. Поддержка и документация бесплатны от нашего большого специализированного сообщества пользователей, участников и разработчиков.

– 2D черчение с твердой кромкой

Благодаря знакомому пользовательскому интерфейсу, простым в использовании инструментам, которые соответствуют наиболее популярным стандартным возможностям черчения и упрощают работу, Solid Edge 2D Drafting имеет все необходимое для быстрого и легкого создания 2D-документации.Solid Edge 2D Drafting предлагает простые элементы управления компоновкой чертежей, диаграмм, аннотаций и размеров, которые автоматически соответствуют стандартам проектирования, в том числе Международной организации по стандартизации (ISO), Американскому национальному институту стандартов (ANSI) и Британскому институту стандартов (BSI). .

Начните рисовать с нуля или легко импортируйте существующие файлы .DWG. Дополнительный пошаговый мастер позволяет предварительно просмотреть рисунок, включая каждый отдельный слой, и управлять цветом фона, размером рисунка, типом линии, шрифтом и т. Д.

Когда вы закончите, вы можете сохранить файл в формате Solid Edge или .DWG, что позволит вам гибко взаимодействовать с клиентами, коллегами и партнерами, а также легко открывать файлы 2D CAD практически в любой программе 3D CAD. .

– NanoCAD

NanoCAD – это простое в использовании приложение 2D САПР, которое обеспечивает удобство работы пользователей, обеспечивая высокую производительность, полный набор возможностей, классический интерфейс и поддержку собственного формата .dwg. NanoCAD был создан для доставки проектной документации для всех отраслей.nanoCAD включает полный набор базовых и расширенных инструментов для создания стандартных файлов САПР, совместимых с DWG. NanoCAD предоставляет инновационные возможности для совместной работы и настраиваемые функции для повышения вашей эффективности. nanoCAD включает в себя несколько API, позволяющих что угодно, от автоматизации рутинных задач до разработки сложных приложений САПР. Все бесплатно.

– QCAD Community edition

– Характеристики QCAD

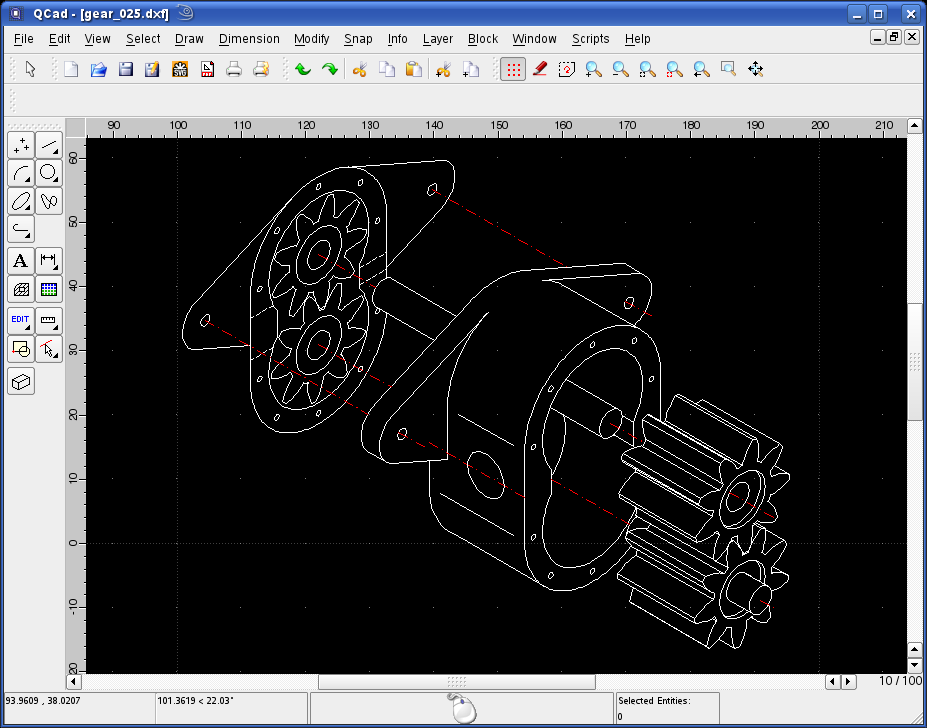

QCAD – это бесплатное приложение с открытым исходным кодом для компьютерного черчения (CAD) в двух измерениях (2D).С помощью QCAD вы можете создавать технические чертежи, такие как планы зданий, интерьеров, механических частей или схем и диаграмм. QCAD работает в Windows, macOS и Linux. Исходный код QCAD выпущен под лицензией GPL версии 3 (GPLv3), популярной лицензией с открытым исходным кодом.

QCAD Application WindowQCAD был разработан с учетом модульности, расширяемости и переносимости. Но что люди чаще всего замечают в QCAD, так это его интуитивно понятный пользовательский интерфейс. QCAD – это простая в использовании, но мощная система 2D CAD для всех.Вам не нужен опыт работы с САПР, чтобы сразу начать работу с QCAD.

QCAD – QCAD: 2D CAD

Эндрю Мустун Последнее обновление: 2 марта 2021 г.

САПР с открытым исходным кодом для всех

QCAD – это бесплатное приложение с открытым исходным кодом для компьютерного черчения (CAD) в двух измерениях (2D). С помощью QCAD вы можете создавать технические чертежи, такие как планы зданий, интерьеров, механических частей или схем и диаграмм.QCAD работает в Windows, macOS и Linux. Исходный код QCAD выпущен под лицензией GPL версии 3 (GPLv3), популярной лицензией с открытым исходным кодом.

Текущая версия QCAD – 3.26.

QCAD был разработан с учетом модульности, расширяемости и переносимости.

Solid Edge	Solid Edge с синхронной технологией – поэлементная 2D/3D САПР без истории построения.
CadStd Lite	Специализированный графический редактор для создания проектов в области машиностроения, строительства, а также чертежей, схем и диаграмм.
nanoCAD	Первая отечественная свободно распространяемая базовая САПР-платформа для различных отраслей
Volo View Express	Продукт для отображения и вывода на печать файлов основных чертежных форматов.
TurboCAD Deluxe	Программное приложение для 2D и 3D проектирования и черчения.
IntelliCAD 2000	IntelliCAD – САПР, предназначенная для архитекторов, инженеров, проектировщиков и других разработчиков. IntelliCAD обеспечивает полную совместимость с Autodesk AutoCAD, совместим с сотнями решений для AutoCAD от третьих лиц.
NormCAD	Выполняет расчеты строительных конструкций по СНиП и готовит проектную документацию для представления заказчику и в органы экспертизы.
Kompas-3D LT	Свободно распространяемой, для некоммерческого использования, версией CAD-системы российской компании ASCON. Lite вариант позволяет свободное использование в школах, техникумах и институтах. Так же вы можете свободно делать копии этого дистрибутива для своих студентов.
CoCreate	Приложение 3D CAD, в основу которого лег принцип динамического моделирования. Программа позволяет создавать объекты, собранные из множества (вплоть до шестидесяти) частей. CoCreate OneSpace Modeling PE 1.0 не похожа на прочие CAD приложения, разработчики обещают простоту и продуктивность, сравнимую разве что с приложениями Office.
DipTrace Free Edition	Отечественная программа для проектирования печатных плат. В состав программы входят 4 редактора, которые позволят спроектировать схему, создать схемные элементы в символьном виде и привязать их к корпусам, которые тоже можно создать самостоятельно.
JustCAD	Простое приложение, позволяющее выполнять простейшие основные операции с примитивами. Благодаря своему малому размеру и низкими системным требованиям данным приложением может воспользоваться любой желающий. На сайте разработчика можно скачать дополнительные библиотеки и элементы программы. Имеет почти все нужные инструменты для черчения: геометрические объекты, слои, привязки, текст и многое другое. В бесплатной версии отсутствует поддержка формата DXF и штриховки.
OCTREE	САПР для 3D архитектурного моделирования, черчения и визуализации
Project StudioCS Электрика	Программа Project StudioCS Электрика предназначена для автоматизации проектирования системы электроснабжения (СЭС) объектов гражданского и промышленного строительства в строгом соответствии с действующими стандартами.
ExpressSCH	Программа для рисования схем электрических принципиальных плат.
Project Studio CS Водоснабжение	Project StudioCS Водоснабжение – программа для проектирования внутренних систем водопровода и канализации в среде AutoCAD.Системы холодного и горячего водоснабжения, канализации, водяного пожаротушения.
AllyCAD	Профессиональный CAD пакет с продвинутыми функциональными возможностями и интегрированными наборами инструментов. AllyCAD является быстрой, мощной и очень простой в использовании программой для создания 2D-чертежей. Она предназначена для использования в таких областях как строительная механика, гражданское строительство, архитектура и геодезия и пр.
Solid Edge	Мощная комбинированная система проектирования в 2D и 3D, технология моделирования без дерева построения, ориентация на потребности определенной отрасли промышленности и полностью интегрированное управление разработками позволяет выполнять проекты в срок .
DWG TrueView	Одна из немногих бесплатных утилит для просмотра и, что более важно, печати чертежей созданных в Автокаде. Из основных недостатков стоит назвать разве что пугающий размер дистрибутива – две сотни мегобайт для программы просмотра и печати.

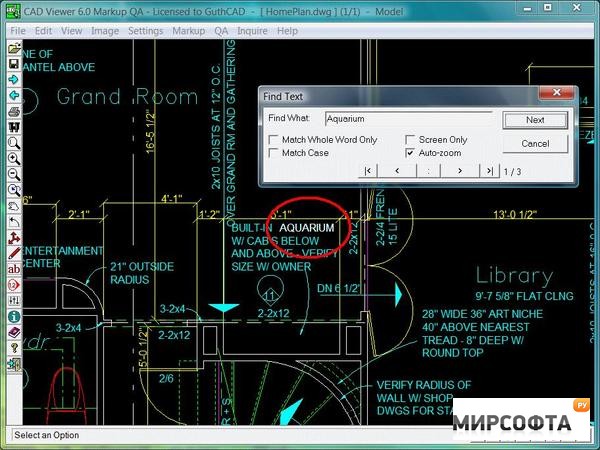

Free DWG viewer	Утилита для просмотра файлов Автокада, гораздо более компактная чем просмотрщик от Автодеска, однако, увы, не поддерживающая печать файлов DWG.
Программный комплекс «ЛИРА»	Программный комплекс ЛИРА является современным инструментом для численного исследования прочности и устойчивости конструкций и их автоматизированного проектирования.
nanoCAD СКС	Программный продукт nanoCAD СКС предназначен для автоматизированного проектирования структурированных кабельных систем (СКС) зданий и сооружений различного назначения, кабеленесущих систем и телефонии.
nanoTDMS Корадо	Автоматизированное средство информационной поддержки создания, коллективной разработки, хранения и повторного использования документов. Корадо – это первое приложение, реализованное на платформе nanoTDMS.
BtoCAD	Стабильная и доступная система автоматизированного проектирования. Это надёжная и удачная альтернатива AutoCAD Полноценная поддержка формата DWG и DXF.
Revit Architecture 2009	Специализированная САПР для архитектурно-строительного проектирования с применением технологии информационного моделирования зданий и сооружений в промышленном и гражданском строительстве.
Гемма – 3D	Система ГеММа-3D, современное технологическое инструментальное средство программирования обработки для станков с ЧПУ.
nanoCAD Планировка	Решение, предназначенное для различных организаций и подразделений, работающих с поэтажными планами и решающих вопросы управления собственностью. При разработке программного обеспечения учтены российские стандарты и особенности учета и инвентаризации недвижимости. nanoCAD Планировка может использоваться как графический компонент систем управления и эксплуатации школ, больниц, гостиниц, офисных и административных зданий, производственных помещений.
MSC.Patran	Интерактивный программный продукт с открытой архитектурой, обеспечивающий интеграцию автоматизированных систем проектирования, моделирования, анализа и оценки результатов вычислений. Использование MSC.Patran в сочетании с другими программными продуктами компании MSC.Software позволяет достичь наибольшей эффективности и оптимальности конструкций изделий ещё на этапе разработки, до того, как начнётся изготовление и испытание опытного образца.
MSC.Nastran	Программа конечно-элементного анализа. MSC.Nastran обеспечивает полный набор расчетов, включая расчет напряженно – деформированного состояния, собственных частот и форм колебаний, анализ устойчивости, решение задач теплопередачи, исследование установившихся и неустановившихся процессов, акустических явлений, нелинейных статических процессов, нелинейных динамических переходных процессов, расчет критических частот и вибраций роторных машин, анализ частотных характеристик при воздействии случайных нагрузок, спектральный анализ и исследование аэроупругости.
LVMFlow	Компьютерная система моделирования тепловых и гидродинамических процессов литья, созданная в лаборатории математического моделирования УдГУ (Ижевск). LVMFlow позволяет автоматизировать рабочее место технолога-литейщика и снизить затраты времени и средств на подготовку новых изделий.
MSC.ADAMS	Программная система, предназначенная для виртуального моделирования сложных машин и механизмов.
АРМ WinMachine	Инструментально-экспертная система APM WinMachine представляет собой комплексное программное обеспечение для автоматизированного расчета и проектирования в машиностроении и строительстве. APM WinMachine – своего рода энциклопедия по машиностроению, включающая инструменты и программы для автоматизированного расчета и проектирования деталей машин, механизмов, элементов конструкций и узлов.
APM Civil Engineering	CAD/CAE система автоматизированного проектирования строительных объектов гражданского и промышленного назначения. Эта система в полном объеме учитывает требования государственных стандартов и строительных норм и правил, относящиеся как к оформлению конструкторской документации, так и к расчетным алгоритмам.
ADEM	Российская интегрированная CAD/CAM/CAPP система предназначена автоматизации конструкторско-технологической подготовки производства (КТПП).
A9CAD	Программа автоматизированного проектирования и создания чертежей. Поддерживает промышленный стандарт DWG/DXF. Позволяет создавать такие элементы чертежей, как: линия, прямоугольник, круг, ломаная линия, текст; выполнять такие операции над рисунком, как: перемещение, масштабирование, вращение, подрезание, зеркальное отражение; позволяет редактировать цвет, выравнивать ширину рисунка и т.д.
nanoCAD СПДС	Представляет собой универсальную двумерную графическую систему автоматизированного проектирования, предназначенную для выполнения чертежей и оформления рабочей документации в архитектурно-строительном проектировании и смежных отраслях.
МВТУ	Предназначена для детального исследования и анализа нестационарных процессов в системах автоматического управления, в ядерных и тепловых энергоустановках, в следящих приводах и роботах, в любых технических системах, описание динамики которых может быть реализовано методами структурного моделирования. Является альтернативой продуктам SIMULINK, VisSim, MATRIXx и др.
nanoCAD Механика	Универсальная двумерная графическая система nanoCAD Механика проектирования систем гидропневмоэлементов, зубчатых зацеплений, валов, расчета размерных цепей, создания пользовательских библиотек, оформления чертежей в соответствии с ЕСКД.
Bricscad	Система автоматического проектирования, созданной на основе IntelliCAD
Универсальный механизм	Программный комплекс “Универсальный механизм” (UM) предназначен для моделирования динамики и кинематики плоских и пространственных механических систем.
Universal Mechanism Lite	Набор инструментов для создания динамического объекта – системы тел – и последующего анализа его динамических, кинематических и статических свойств.
Allplan	САПР для архитектурно-строительного проектирования которая предлагает комплексный подход к строительному проектированию в целом.
EULER	Программный комплекс для инженерного анализа динамики механических систем.
SCAD Office	Программный комплекс нового поколения, позволяющий провести расчет и проектирование стальных и железобетонных конструкций.
NI Developer Suite	Комплект программного обеспечения, для создания виртуальных измерительных комплексов.
LabView	Представляет собой высокоэффективную среду графического программирования, в которой можно создавать гибкие и масштабируемые приложения измерений, управления и тестирования с минимальными временными и денежными затратами.
QCad	Приложение для двумерного черчения. С помощью QCad можно создавать технические чертежи, такие как планы зданий и интерьеров, чертежи механических деталей и схемы.
SprutCAD	Открытая среда конструкторского проектирования.
T-FLEX CAD	Полнофункциональная система автоматизированного проектирования, обладающая средствами автоматизации проектирования при разработке проектов любой сложности. Программа объединяет параметрические возможности трехмерного моделирования со средствами создания и оформления конструкторской документации.
GEOTEC Office Package	Пакет для геотехники и инженерного проектирования.
eMachineShop	Бесплатная программа 3D CAD
TinyCAD	Программа для проектирования электронных схем с большим набором готовых элементов.
DraftSight	Открытое двухмерное решение САПР профессионального уровня для тех, кто хочет оптимизировать чтение, запись и обмен файлами DWG. DraftSight отличается особой простотой в использовании. Профессиональные пользователи САПР, студенты и преподаватели могут загрузить программу бесплатно
VizUp	Удобный инструмент для уменьшения и оптимизации 3D-моделей.
RING	Программа для расчета и моделирования арочных мостов
FRAME3DD	Бесплатное свободное программное обеспечение для статического и динамического структурного анализа 2-ух и трехмерных каркасов

Обзор и анализ возможностей прикладных программ

Введение

Основная часть

Выводы

Список использованных источников:

Рекомендуемые программы для проектирования и моделирования САПР для Windows CAD, CAM, CAE

САПР программы

Эволюция 3D-САПР проектирования — Дизайн на vc.

ИВТ – высшее техническое дистанционно

О направлении

Что изучают студенты

В чем преимущества этого направления подготовки в ТУСУРе

Места работы выпускников

Открытое образование – Системы автоматизированного проектирования

About

Format

Information resources

Requirements

Course program

Education results

Formed competencies

Сертификат

Информационное и программное обеспечение систем автоматизированного проектирования

Общая информация о программе

Выпускающая кафедра

Руководитель программы

Возможное трудоустройство

Как проектировать с помощью этого программного обеспечения САПР

Начало работы с Tinkercad

Соединение нескольких геометрических фигур

Изготовление различной геометрии

Подготовка к 3D-печати вашей модели САПР

Как преобразовать фото в 3D модель?

Как превратить одно изображение в 3D-модель?

От одного 2D-изображения к 3D-модели: лучшие инструменты

Как преобразовать несколько изображений в 3D-модель?

Как создать 3D-модель из нескольких изображений?

Как сделать самые лучшие снимки для создания вашей 3D-модели

Выбор одобренного программного обеспечения для фотограмметрии для создания файла 3D

Другие способы превратить объект в 3D-модель

Что делать, если у вас есть 3D-файл?

Топ-10 лучших программ САПР для всех уровней

Что такое программное обеспечение САПР?

Список: 10 лучших от новичка до профессионального уровня

1. TinkerCAD

2. FreeCAD

3. BlocksCAD

4.Creo

5. Fusion 360 °

6. Solidworks

7. AutoCAD

8. CATIA

9. OpenSCAD

10. Носорог

Список программ САПР

Платные программы САПР

Бесплатные программы САПР

9 Требуются работодатели систем САПР (2021)

9.SIEMENS NX

Бесплатное программное обеспечение 2D CAD | Craftsmanspace

– FreeCAD – Верстак черновика

– О FreeCAD

– LibreCAD

– 2D черчение с твердой кромкой

– NanoCAD

– QCAD Community edition

QCAD – QCAD: 2D CAD

САПР с открытым исходным кодом для всех

Добавить комментарий Отменить ответ
